Как правильно подключить, схема системы, подробности в фото и видео

Содержание:

1. Требования к подключению твердотопливных котлов
2. Схемы подключения твердотопливных котлов

При создании системы теплоснабжения в загородных коттеджах и домах, расположенных в сельской местности, при отсутствии магистрального газопровода собственники недвижимости предпочитают использовать котлы, работающие на твердом топливе, преимущественно угле или древесина. Однако схема установки твердотопливного котла может отличаться в конкретном случае, так как пиролизные устройства требуют обязательного наличия электричества, а сам процесс установки имеет ряд особенностей (читайте: «Пиролизный котел своими руками: чертежи») .

Требования к подключению твердотопливных котлов

Насколько эффективно и надежно будет функционировать отопительная конструкция, в первую очередь зависит от того, правильно ли подключен твердотопливный котел с водяным контуром или без него. Но это возможно, когда схема подключения твердотопливного котла составлена профессионально (читайте также: «Подключение котла к системе отопления – делаем правильно»). Если используется этот тип водонагревателя, как видно на фото, он имеет только вход и выход, к которым подключаются остальные элементы схемы.

Чтобы твердотопливный отопительный котел работал долгое время с наибольшим КПД,
инструкция по эксплуатации регламентирует минимальную температуру 55°С на выходе и 45°С на входе (обратке) котла. При несоблюдении этих условий скопившийся на стенках конденсат может вывести агрегат из строя. Чтобы избежать подобных проблем, вам понадобится схема подключения твердотопливного котла отопления к системе теплоснабжения.

Также важна правильная установка прибора, так как он должен располагаться на жестком основании строго вертикально. Для обустройства напольного покрытия создается цементная стяжка толщиной не менее 5 сантиметров с заливкой такой же высоты.

Расширительный бак следует устанавливать в самой высокой точке над системой отопления, обычно размещаемой на чердаке.

Дымоход котла оборудовать задвижкой из нержавеющей стали, а внизу установить сборник конденсата (читайте: «Как сделать дымоход для твердотопливного котла своими руками-варианты устройства дымохода»). Для очистки канала от нагара по всей его длине можно создать легкодоступные малогабаритные люки. Если труба для удаления сажи проходит по неотапливаемому помещению, ее следует утеплить и тем самым продлить срок службы.

Специалисты категорически не рекомендуют эксплуатировать эти устройства без предохранительного клапана. Также можно установить трехходовой кран для котла. Необходимо изучить инструкцию, как правильно подключить твердотопливный котел и как его эксплуатировать. Дело в том, что твердотопливные агрегаты можно использовать только вместе с водяным контуром с давлением 2 кг/см2, а допустимый уровень температуры не должен превышать 90°С.

Схемы подключения твердотопливных котлов

Схем подключения котлов ТТ существует множество. Иногда они незаменимы. В каждом отдельном случае схема подключения твердотопливного котла к системе отопления подбирается индивидуально.

При использовании схем необходимо учитывать ряд моментов:

При изготовлении твердотопливного котла своими руками-чертеж вообще не следует запоминать. Достаточно будет знать принципиальную конструкцию теплогенератора, работающего на твердом топливе, а также плюсы и минусы таких устройств.
При расчете идеальной схемы теплоснабжения необходимо наилучшим образом совместить функционирование твердотопливного прибора с баком, аккумулирующим тепловую энергию. Дело в том, что в процессе эксплуатации температура водонагревателя может колебаться в пределах от 60°С до 90°С, так как поддерживать его в постоянном температурном режиме не представляется возможным. Агрегаты, работающие на угле или дровах, считаются инертными устройствами.
Этим они отличаются от газовых, электрических и дизельных ТЭЦ.
При установке твердотопливного котла своими руками чертежи не всегда предусматривают установку водяного насоса, обеспечивающего принудительную циркуляцию теплоносителя. Происходит это по ряду причин, одна из них – частые перепады напряжения в электросети или отсутствие рядом с домом линий электропередач. За счет неиспользования насоса стоимость отопительного оборудования будет дешевле, но при монтаже системы нужно будет соблюдать уклон. Читайте также: «Установка и установка твердотопливного котла отопления — пошаговая инструкция».

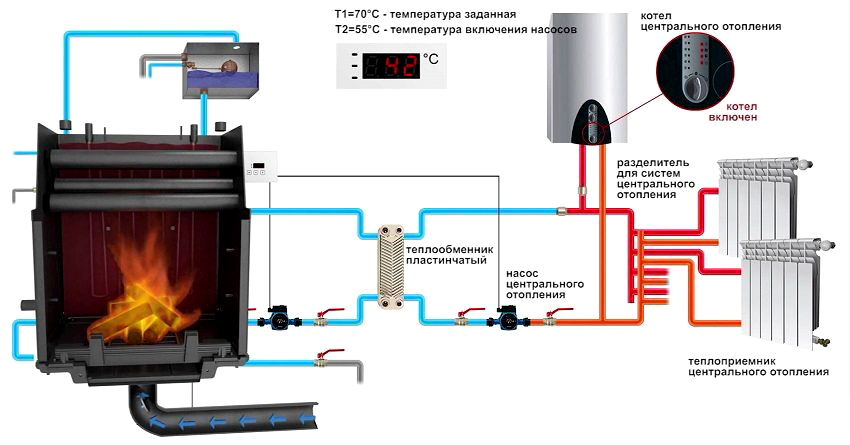

При установке твердотопливного котла схема установки должна предусматривать наличие страховочных линий между котлом и баком в месте входного и выходного патрубков в непосредственной близости от водонагревателя. Кроме того, расстояние между котлом и расширительным баком должно быть как можно короче. В этом месте запрещается устанавливать предохранительные клапаны или краны.

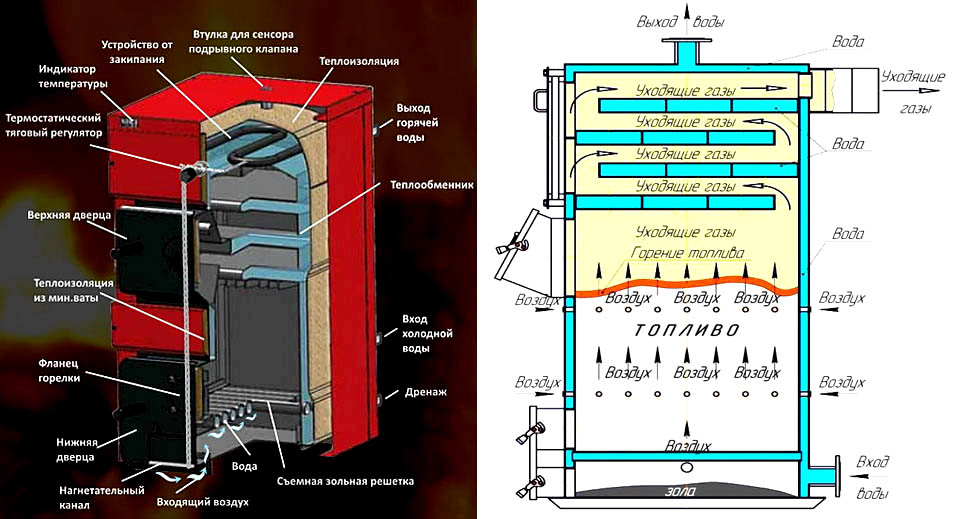

Если посмотреть на любой чертеж твердотопливного котла своими руками и схему его установки в систему отопления, то можно увидеть, что циркуляционный насос должен быть установлен на обратку, которую еще называют обраткой, возле теплогенератора. Они действуют таким образом, что в случае сбоя в электроснабжении сооружение теплоснабжения продолжает функционировать без принудительного устройства. Циркуляционный насос устанавливают по байпасному пути и затем, при необходимости, отключают от сети, а байпас перекрывают кранами.

Специалисты советуют при монтаже системы отопления оборудовать байпас, представляющий собой перемычку с отводом, размещаемую между подающей и обраткой. Потребуется возврат лишнего количества горячего теплоносителя из радиатора в стояк при его смене с помощью термостата. Читайте также: «Какая схема подключения твердотопливного котла лучше – подключаем правильно».

В результате следует отметить, что функционирование всей системы основано на вытеснении холодной жидкости горячим потоком.

Подробнее о схеме подключения твердотопливного котла смотрите в видео:

самодельный для отработки

Одним из самых дешевых видов топлива, используемого для отопительных котлов, является отработанное масло. Он может быть любым: синтетическим или натуральным. Подходит масло, слитое из варочных агрегатов, автомобилей или тепловозов.

В любом случае при сгорании отдаст большое количество тепла. Поэтому собрать котел на отработанном масле своими руками очень выгодно. Особенно если нужно отапливать подсобное помещение или гараж.

Мы расскажем вам, как устроен и работает обогреватель, какие есть конструктивные нюансы самодельного агрегата, а также опишем пошаговый процесс сборки котла и особенности его эксплуатации.

Содержание статьи:

Разогрев для тренировок: выгодно или нет?
Котел отработка: какие бывают
Как работает обогреватель
Конструктивные тонкости самодельного оборудования
Как сделать котел самому
Немного о безопасной эксплуатации
Выводы и полезное видео по теме

Обогрев для тренировок: выгодно или нет?

Система пользуется большим спросом. И это не случайно, ведь у него много преимуществ. Прежде всего, это доступная стоимость устройств и эксплуатации.

Учитывая, что цена топлива для такого котла очень низкая, он окупит себя уже в первый отопительный сезон. Кроме того, если оборудование не покупать, а собирать самостоятельно, оно будет стоить еще дешевле.

Фотогалерея

Фото

Основное назначение котла-утилизатора – подготовка горячей воды для подачи в контуры отопления или хозяйственно-бытового водоснабжения

Котел, оборудованный автоматикой, не требует участия владельцев в пуске и останове обогрев. Оборудование активирует и останавливает все процессы

В качестве топлива допускается использовать трансмиссионные, гидравлические, моторные масла. Не рекомендуется заливать в бак агрегата масла, используемые в качестве охлаждающих жидкостей

Котлы для разработки — отличная альтернатива твердотопливным моделям. Они более экономичны, их легче устанавливать в негазифицированных районах

Простейший вариант опытного котла — печь с водяным контуром, устроенным вокруг верхней камеры. В ней происходит подогрев теплоносителя перед подачей на отопительные приборы

Поскольку объем теплоносителя, нагретого в водяной рубашке котла в конце пробега, незначителен, в систему чаще всего включают циркуляционный насос. Он обеспечит стабильное движение воды и регулярный подогрев обратки.

Для закрытых систем отопления помимо циркуляционного насоса потребуется расширительный бак и группа безопасности, в которой есть предохранительный клапан и воздухоотводчик

Вместо водяной рубашки, расположенной вокруг верхней камеры печи можно использовать обычный бак, к которому подключается отопительный контур

Типовой котел на отработанном масле

Автоматика для организации работы котла

Виды нефтепродуктов для обработки в котле

Оборудование для негазифицированных регионов

Тренировочная печь с водяной рубашкой

Циркуляционный насос в контуре отопления для испытаний

Бак расширительный в контуре отопления

Бак для воды в качестве теплообменника

Правильно настроенный котел полностью сжигает отработанное масло. Токсичные продукты горения не образуются, поэтому такой прибор безопасен для окружающей среды. Конструкция устройства очень проста, в ней используется минимум деталей. Таким образом, снижается риск отказа устройства и повышается его надежность.

Котел быстро нагревается и поднимает температуру в помещении, чему способствует принудительная конвекция.

Прибор имеет и недостатки:

Быстрое выгорание кислорода в помещении, где монтируется прибор, сто требует обустройства эффективной системы вентиляции.
Необходимость регулярной уборки . Выработочные котлы быстро загрязняются, в связи с чем их обслуживание требуется чаще.

Для работы оборудования можно использовать любое отработанное масло или смесь нескольких масел.

В качестве топлива для котла-утилизатора могут быть использованы природные и синтетические масла, а также смеси в любых соотношениях

Неоднородность используемого сырья и высокая вероятность наличия в нем самых разнообразных примесей требуют специальный фильтр. Ставится на подачу масла в котел. В процессе работы фильтр довольно быстро загрязняется, поэтому менять его придется часто.

Котел отработка: какие бывают

Производители выпускают отопление трех видов. Воздухонагреватели повышают температуру в помещении, непосредственно нагревая воздух. Такие устройства отличаются высокой производительностью и способны длительное время поддерживать температуру даже на больших площадях.

Топливный бак у таких устройств обычно располагается на полу, а сам воздухонагреватель может монтироваться на потолке или на стене.

Нагреватель вытяжной может обогревать воздух в помещении или обогревать водяной контур, а иногда и два сразу

Котлы предназначены для нагрева теплоносителя, как правило, воды.

Имеется два вида оборудования:

байпас — способный нагревать воду для бытовых нужд и нагревать теплоноситель;
одноконтурный – «отвечает» только за отопление.

Теплогенераторы автоматические относятся к котлам. Они оснащены системой автоматики, контролирующей работу устройства.

Автоматика для отработавших котлов может выполнять разные функции. Это может быть контроль за температурой воздуха в отапливаемом помещении, контроль нагрева теплоносителя и т. д.

Котлы разработки с автоматикой и без выполняются исключительно в напольном исполнении. Их стоимость существенно отличается в зависимости от функциональности. Однако в любом случае он довольно большой, поэтому домашние умельцы собирают такие устройства своими руками.

Как работает нагреватель

Конструкция котла предельно проста. Он включает в себя два камерных отсека: испарительный и горючий. В первом происходит процесс подготовки масла к сгоранию; во втором он сгорает.

Все происходит следующим образом. Из резервуара с насосом насос подает отработанное масло в испарительную камеру, которая находится в нижней части устройства. Здесь поддерживается температура, достаточная для того, чтобы отработка нагрелась и начала испаряться.

Так работает котел с испарением масла и принудительной подачей воздуха (+)

Пары масла поднимаются вверх корпуса, где расположена камера сгорания. Он оснащен воздуховодом, представляющим собой трубу с отверстиями. С помощью вентилятора воздух подается по воздуховоду и смешивается с парами масла.

Масловоздушная смесь выгорает почти бесследно — полученное тепло нагревает теплообменник, продукты сгорания направляются в дымоход.

Предварительный подогрев масла обязателен. Вы должны понимать, что майнинг содержит большое количество примесей и ядовитых веществ. Все это раскладывается на простые углеводы, которые впоследствии сжигаются.

После чего образуются водяной пар, углекислый газ и азот, совершенно безвредные элементы. Однако такой результат возможен только при соблюдении определенных температурных условий.

Полное окисление или сгорание углеводородов происходит только при температуре +600°С. Если она ниже или выше на 150-200°С, то в процессе горения образуется большое количество разнообразных ядовитых веществ. Они небезопасны для человека, поэтому необходимо точно соблюдать температуру горения.

Конструктивные тонкости самодельного оборудования

Важнейшей составляющей технологии сжигания считается предварительный подогрев масла. Это позволяет разлагать «тяжелое» топливо на более легкие составляющие. Удачно подобранные параметры позволяют получить практически бездымное и полное сгорание отработанного масла.

Домашние умельцы считают, что проще всего добиться такого результата, если использовать толстостенную горячую металлическую чашу, в которую каплями подается отработка.

Одна из возможных схем работы отопительного оборудования с испарением масла (+)

При соприкосновении масла с раскаленным металлом оно тут же превращается в пары, которые направляются в камеру сгорания. Для лучшего сгорания их нужно смешать с воздухом. Для этой цели используйте воздуховод.

В его горловине установлена крыльчатка для создания закрутки потока, необходимой для достаточно длительного пребывания масловоздушной смеси в камере сгорания. Только в этом случае топливо, подаваемое в чашу, сгорит полностью.

Определенную сложность в процессе активизации работы нагревателя представляет нагрев чаши испарителя.

Самый простой способ его реализации — положить внутрь бака фитиль, пропитанный каким-либо горючим составом. Затем на дно чаши налейте немного бензина или солярки и подожгите ее. После того, как металл нагреется до нужной температуры, начинают подачу масла. Это самый простой, но довольно опасный способ.

Еще один сложный для реализации момент – подача масла. В Интернете и других открытых источниках можно найти множество примеров котлов, работающих на отработанном масле, где подача отходов осуществляется струйно.

Да, такая система работоспособна, но крайне опасна для пользователя. Текущее масло не успевает сгореть. Образуется большое количество ядовитых веществ, которые могут попасть в помещение. И это очень опасно.

Так можно организовать капельную подачу отработанного масла в чашу испарителя. Используются ниппель, тройники и фрагмент медицинской капельницы

Для эффективного бездымного горения горных работ требуется организация капельной подачи масла. Это довольно сложно, но вполне решаемо. Оптимальный, по мнению домашних мастеров, метод капельной подкормки следующий.

Вам нужно взять шланг, который будет работать как масляная труба. На одном конце обязательно закрепляется фильтр для очистки исходного сырья от примесей и загрязнений.

Стоит автомобильный масляный фильтр полной фильтрации. Последнее очень важно. Не частичный, а полный. Нужно быть готовым к тому, что менять его придется часто. В среднем раз в 30 дней, а то и чаще. Все будет зависеть от качества используемого топлива.

В процессе крепления устройства могут возникнуть трудности. Оснащен ниткой, с помощью которой фиксируется в машине.

Вы можете сделать следующее. Следует найти небольшой отрезок маслостойкого шланга, диаметр которого будет совпадать с сечением резьбы, и надеть его на фильтр. Полученный узел соединяется с маслопроводом посредством штуцера.

Очень важно, чтобы в шланге подачи масла не скапливались излишки масла, иначе капельная подача будет невозможна.

Котел пиролизного типа. Благодаря наличию форсажной камеры значительно увеличивается время горения одной порции топлива

В качестве альтернативы можно выбрать насос такой мощности, чтобы он выдавал только необходимое количество отработки. Но это так тяжело. Более простой вариант используется в котлах промышленной сборки. Это простая конструкция из тройников, фитингов и ниппеля.

С его помощью можно легко отрегулировать подачу нужного количества масла. Излишки возвращаются в топливный бак.

Последний элемент системы капельного питания — фрагмент медицинской капельницы. Необходимо взять участок с колесом регулятора. Элемент позволит контролировать скорость и частоту подачи топлива в чашу. Фрагмент капельницы надежно фиксируется на штуцере.

Оптимально, чтобы майнинг не затухал и горел стабильно. Это возможно только в том случае, если масло имеет нормальную текучесть. Для этого ее температура должна быть в пределах 10-20°С.

Необходимо знать, что при каждом изменении состава отработки или ее температуры придется заново выбирать частоту и скорость отработки капельная подача масла. Подавать топливо напрямую из капельницы в камеру сгорания не получится. Он направляется в воронку, соединенную с трубкой, подающей топливо в чашу.

Таким простым способом можно организовать равномерную подачу масла в камеру и тем самым продлить время горения одной запасенной порции топлива (+)

Конструкция котла может быть различной. Его можно подключить к трубам системы отопления. Обязательным условием в этом случае является обеспечение эффективной циркуляции теплоносителя.

Если вокруг устройства устроить так называемую водяную рубашку, то она будет нагревать воду. При наличии только одного водяного контура котел будет обслуживать только отопление. При наличии двух контуров будет обеспечена и подача горячей воды.

Галерея изображений

Фото

Водяная рубашка прикреплена к верхней камере, вырабатывая тепло. Его энергия в таких устройствах направлена на нагрев теплоносителя

Под камерой сгорания, прикрытой водяной рубашкой, находится бак для дозированного восполнения топливного ресурса

Отработанное масло поступает не напрямую из бака, а дозируется масленкой, вваренной в нижнюю камеру печи

Нижняя камера снабжена выдвижным ящиком, что значительно облегчает включение печи, ее осмотр и обслуживание при необходимости

Печь проявочная с водяным контуром

Бак для периодической дозаправки

Масленка вварена в нижнюю камеру

Выдвижной ящик нижней камеры

Другой вариант — встроенный теплообменник в виде буквы U. Размещается в верхнюю часть топочной части и соединяется с выносным баком, в котором будет горячая вода. Альтернативный вариант — проживание.

Проявочный котел может быть пиролизным. Главной его особенностью является возможность длительной работы на одной топливной закладке. Конструктивно такая модель будет отличаться наличием форсажной камеры.

Здесь происходит окончательное сгорание всех химических элементов, входящих в состав отработанного масла. Благодаря наличию дожигателя время работы на одну порцию масла значительно увеличивается.

Как сделать котел своими руками

Для изготовления отопительного прибора нам потребуются следующие материалы и инструменты. Подготавливаем листовую сталь толщиной не менее 4 мм, фитинги сечением 10 или 8 мм, трубу для воздуховода, тройники, колена и уголки полудюймовые для горелки, стальные переходники, компрессор, расширительный бачок и насос.

Кроме того, вам понадобится сварочное оборудование, термостойкий герметик, асбестовая ткань и болгарка.

Одна из самых простых конструкций экспериментального котла. Такое устройство очень просто изготовить самостоятельно, при этом работать оно будет эффективно

Рассмотрим процесс изготовления простейшего самодельного котла на пробу. Само устройство может принимать различные формы. В связи с этим для облегчения работы можно взять не листовую сталь, а отрезок трубы большого сечения с толстыми стенками.

Например, из двух фрагментов трубы получается работоспособный прибор, легко обогревающий гараж стандартных размеров. Одна секция 0,5 м, вторая 0,2 м.

Кроме них понадобятся еще две металлические пластины толщиной не менее 3 мм, вырезанные в форме круга. Если необходим более мощный нагревательный прибор, то подбираются детали нужных размеров или изготавливаются из листовой стали.

Теперь можно приступать к сборке. Начнем с подготовки корпуса. Он будет изготовлен из трубы большего сечения. Нарезаем его болгаркой так, чтобы получился фрагмент высотой порядка метра.

Также разрезается труба меньшего сечения. Так, чтобы у нас получился фрагмент высотой 20 см. Теперь готовим пластины, которые будут выполнять функции дна и крышки корпуса.

В одном из них делаем отверстие соответствующее размеру дымохода. Это будет крышка корпуса. В другом вырезаем отверстие для соединения с фрагментом небольшой трубы. Это будет дно конструкции.

Подробная схема изготовления котла на разминке с указанием всех необходимых размеров (+)

Привариваем к нему цилиндр, вырезанный из трубы меньшего диаметра. Закрываем его дно еще одной круглой тарелкой. Собираем корпус, закрыв его пластинами с обеих сторон. Соединяем детали, обвариваем их по кругу.

К днищу корпуса крепим ножки из арматурных прутков. Просверливаем в трубе вентиляционные отверстия. У нас получился цилиндрический котел, в нижней части которого находится небольшой бак.

Теперь нужно оборудовать дверь. Срежьте его в нижней части цилиндра болгаркой. Ставим и крепим дымоход на верхнюю часть корпуса. Самый простой вариант котла готов.

Чтобы поджечь его, вам нужно будет налить немного отработки в нижний контейнер и поджечь его фитилем из горящей бумаги. Это самый простой из всех известных вариантов. Можно собрать более сложную, а значит и более эффективную конструкцию.

Собственно, принципиальная схема любого топливного устройства в конце представляет собой две коробки из прочного металла, соединенные между собой воздуховодом в виде перфорированной трубы.

Нижний короб снабжен отверстием, через которое масло заливается в испарительную камеру, напротив него обычно располагается заслонка. Верхний воздуховод оборудован отверстием, в которое вставляется дымоход.

Такую схему очень просто дополнить множеством компонентов: насосом подачи масла, капельной подачей выхлопа, воздушным компрессором или баком подачи топлива, подключенным к котлу.

Можно также подключить водяной контур. Но в этом случае необходимо будет оборудовать эффективную горелку, способную реализовать максимально равномерный нагрев теплоносителя.

Вариант горелки для экспериментального котла, работающего на свече накаливания от дизельного двигателя. Такую горелку можно использовать для приборов, нагревающих водяной контур.

Рассмотрим процесс изготовления такой горелки. На самом деле ее форма может быть произвольной, но необходимо помнить, что зона смешения всегда должна находиться только над зоной горения.

Только в этом случае неиспользованная отработка сможет вернуться в танк. Для изготовления корпуса горелки берем полудюймовые уголки и соединяем их при помощи тройников и отводов.

Для маслопровода, питающего выработку, дополнительно необходимы переходники на штуцер. Перед ввинчиванием все резьбовые соединения хорошо затянуть термостойким герметиком. Мы используем листовую сталь для покрытия горелки. Толщина листа не менее 3 мм.

Вырезаем деталь, соответствующую размеру розетки на котле. После того, как мы собрали горелку, осталось правильно ее установить. Для этого подготовьте две стальные пластины, одна должна быть немного меньше другой, гайки, болты и асбестовую ткань. Полудюймовые трубки и внутренняя часть переходника должны быть покрыты асбестом. Полотно должно быть закреплено.

Проклеить силикатным герметиком в два слоя, закрепить асбест на трубках стальной проволокой. Теперь берем горелку и вставляем в корпус, при необходимости подгоняем под установку на розетку.

После того, как горелка «встала» на место, установите в раструб пластину меньшего размера и накройте ее несколькими слоями асбестовой ткани. Оптимально, если их будет четыре или пять.

В качестве фиксирующей площадки мы используем большую пластину. Просверливаем под него несколько отверстий для крепежа, после чего укладываем сверху асбест и скручиваем обе пластины болтами.

Нужно понимать, что полученное соединение должно быть максимально герметичным, если это не так, элементы горелки могут сдвинуться с места в процессе работы. Для розжига такой горелки используется стандартная свеча накаливания, которая используется в дизельных двигателях.

В упрощенном варианте опытный котел представляет собой печь, к которой подключается теплообменник или бак для нагрева теплоносителя. Следующая подборка фото познакомит с процессом изготовления самодельной печи:

Галерея изображений

Фото

Для того чтобы собрать основу котла — отработку печи, подготавливаем детали. Резать их лучше на гидравлическом отрезном станке, для чего стоит обратиться к слесарю

Перед сваркой деталей подгоняем их друг к другу с помощью струбцины. Мы стремимся придать скорлупе максимально округлую форму. При необходимости выровняйте металлическую полосу молотком

После сборки сварить корпус и верхнюю плоскость крышки. Сначала привариваем точками через 2-3 см, затем сплошным непрерывным швом

Таким же образом подгоняем бортик нижней части нижнего бака. Свариваем детали, проверяем герметичность, заливаем в получившуюся емкость для воды

Точно так же собираем нижнюю крышку бака: подгоняем форму дна и закругляем обечайку

Подогнанные детали соединяем сваркой. Сначала варим точечки через небольшие просветы, потом сплошной шов

Внутри верхнего бака монтируем отбойник, который будет направлять дымовые газы в дымоход

В отверстие, прорезанное станком в верхней панели бака, устанавливаем трубу и привариваем ее

Шаг 1: Подготовка деталей для Сборка

Шаг 2. Установка компонентов нижнего резервуара

Шаг 3. Сборка верхней крышки нижнего резервуара

Шаг 4. Крепление нижней части нижнего резервуара

Шаг 5. Присоединение крышки нижнего резервуара

Шаг 6. : Сварка деталей крышки

Шаг 7: Установка внутреннего кранца

Шаг 8: Приварка дымохода

Верх нашей самодельной печи готов. Теперь нам нужно собрать нижнюю часть и соединить компоненты:

Галерея изображений

Фото

Устанавливаем нагнетательную трубу, в которой предварительно просверлено 56 отверстий. Посадите его в нижнюю часть верхнего резервуара. Размечаем его расположение, привариваем

Верхний бак собираем из двух частей, к верхнему привариваем трубу дымохода, а к нижнему — нагнетательную

Привариваем верхнюю часть нижнего бака к нагнетательной трубе. Выполняем все работы по присоединению баков к трубам, контролируя сборку на строительном уровне

Подгоняем обечайку баков так, чтобы добиться максимально плотного прилегания, практически без зазоров

Привариваем друг к другу детали нижней части бак. Сначала варим точками, потом сплошным швом

Чтобы не добавлять постоянно обрабатываемое в духовке масло, сооружаем дополнительную емкость. Он будет крепиться к нижнему баку печки

Ставим переливную трубу снизу печки, которая будет обеспечивать дозированную подачу масла в нижний бак. Для того чтобы обеспечить трубе пространство, а устойчивость печки с дном, привариваем два куска уголка

Привариваем ножки к собранной конструкции. Для устойчивости лучше сделать три. Если наблюдается некоторый крен, то необходимо будет подогнать низ опоры напильником

Шаг 9: Установка нагнетательной трубы

Шаг 10: Сборка верхнего бака со сварными трубами

Шаг 11: Установка нижнего бака

Шаг 12: Установка деталей нижнего бака

Шаг 13: Сварка двух частей нижнего бака

Шаг 14: Установка бак для заливки масла

Шаг 15: Установка переливной трубки

Шаг 16: Приварка ножек к готовой конструкции

Так как построенная нами самодельная печка изначально не имела теплообменника, то привариваем его отдельно и крепим к верхняя камера устройства:

Фотогалерея

Фото

Верхняя и нижняя части бака для подогрева теплоносителя вырезаны в виде полумесяцев. Внутренняя линия должна повторять форму верхней камеры печи

Подгоняем под полумесяц металлическую планку, ширина которой равна высоте верхнего бака печи. Свариваем сначала точками

Вторую часть бака соединяем стационарной точечной сваркой обечайкой. Проверив геометрическую форму собранной конструкции, соединяем все сплошным швом

К собранной конструкции привариваем внутреннюю боковую стенку, которая будет контактировать с верхней камерой сгорания

В наружную стенку возводимого нами бака для нагрева воды привариваем два штуцера размером 1/2 дюйма. Это вход для обратки и выход для подготовленного теплоносителя

Примеряем собранный нами бак для нагрева теплоносителя к печке. Между ней и верхней камерой не должно быть зазоров, иначе вода будет нагреваться гораздо дольше

Привариваем бак, который мы сделали под воду, к верхней камере печки для пробы. При необходимости дополняем конструкцию металлическими проволочными раскосами

Проверяем работоспособность котла по выхлопу печки. Отмечаем, как быстро он нагревает воду в баке, на основании чего решаем, нужен ли циркуляционный насос

Шаг 1: Открываем дно и крышки для бака для воды

Шаг 2: Подгоняем боковую стенку по размеру бак

Шаг 3: Крепление второго полумесяца к кожуху

Шаг 4: Крепление внутренней стенки бака

Шаг 5: Установка двух фитингов охлаждающей жидкости

Шаг 6: Примерка бака для воды к плите

Шаг 7: Крепление бака для воды к плите

Шаг 8: Проверка работы печи

Это лишь один пример изготовления бака для отопления теплоноситель с работающей топкой. На самом деле вариантов сборки очень много. Главное – выбрать подходящую для реализации конструкцию и рассчитать необходимый объем теплоносителя.

Интересные варианты изготовления самодельных бытовых приборов, которые используются в горнодобывающей промышленности, описаны в этих статьях:

Немного о безопасной эксплуатации

Отопительные приборы, работающие на отработке, довольно опасны в эксплуатации. Это нужно помнить всегда.

Чтобы не доставлять неприятностей, необходимо строго соблюдать несколько простых правил:

Помещение, в котором устанавливается обогреватель, должно быть оборудовано эффективной вентиляцией.
Котел должен быть оборудован правильно спроектированной и выполненной дымовой трубой, выводящей продукты сгорания без остатка. У него должен быть затвор.
Участок прохода дымохода через кровлю осуществляется установкой специального кожуха.
Котел должен быть установлен в соответствии с требованиями пожарной безопасности.
Хранение горючих и легковоспламеняющихся материалов вблизи обогревателя строго запрещено.

К котлу на отработке, как и к любому другому отопительному прибору, нужно относиться бережно. Вовремя проводите все необходимые профилактические работы, тогда не будет проблем с эксплуатацией и ее безопасностью.

Выводы и полезное видео по теме

Как самостоятельно собрать котел на тренировке:
