Укладка цоколя из кирпича: Кладка цоколя из кирпича — подготовка и проведение работ

Пошаговая кладка цоколя в 1 кирпич: видеоинструкция

Осуществление построения цокольного этажа, используя метод кладки в один кирпич, пользуется популярностью. Уже несколько веков эта методика проверяется строителями на крепость и устойчивость.

Необходимо выбрать стройматериал для облицовки перед началом кладки цоколя в 1 кирпич. Преимущество отдается красному кирпичу. Материал, из которого его производят, а именно красная глина, обеспечивает ему устойчивость к воздействию влаги и длительный срок эксплуатации.

Рассчитать количество несложно: на 1 кубометр кирпичной кладки потребуется 400 кирпичей, учитывая, что шов будет составлять 12 мм. Следующим этапом умножаем длину цоколя на его ширину и высоту. Полученную цифру множим на 400. Применяем единицы измерения – метры.

Виды цоколя

Существуют различные способы кладки цоколя. Рассмотрим самые популярные виды:

  1. Ровный цоколь. Толщина конструкции и основания одинаковые. Для красоты внешнего вида и отделения стен от основания, применяются бордюры, декоративные карнизы.
  2. Выпирающий цоколь. Акцент делается на основании или стенах. Применение такого вида подразумевает присутствие отливов.
  3. Западающий цоколь. Популярен вид в местах, где часто выпадают обильные осадки, так как защищает строение. Главная стена толще от основания.

На всех этапах важно, чтобы была строго соблюдена пошаговая инструкция кладки цоколя в 1 кирпич.

Необходимые материалы и инструменты

Перечислим необходимые материалы:

  • кладочная сетка;
  • цемент и песок;
  • красный кирпич.

Перечислим необходимые инструменты:

  • уровень строительный;
  • шнур строительный;
  • отвес;
  • порядовка;
  • кирка;
  • кельма для каменных работ;
  • лопата;
  • шаблоны, металлические прутья.

Проверяем горизонтальность фундамента

После того как залили фундамент, гидравлическим уровнем его проверяем. На одном углу фиксируем первую колбу, вторую поочередно перемещаем по остальным углам. Вновь проверяем уровнем.

Если залитая плоскость неровная, используем метод, описанный далее. Выбирается один угол, который проверяем, наносим вверху на нем отметку и сверяем ее с первой колбой. Вторую переносим по остальным углам. Аналогичные действия производятся по всему фундаменту. Измеряем расстояние к верху, устанавливаем погрешность.

Большую разницу в измерениях корректируем с помощью раствора, при этом отсчет ведем от наивысшего угла. Небольшую разницу компенсируем, нанеся раствор на шов, который не должен превышать 16 мм, учитывая армированный материал.

Забив в каждый угол по колу диагонально, натягиваем строительный шнур между ними. Измеряем длину каждого отрезка. Если они отличаются, погрешность можно выровнять во время кладки.

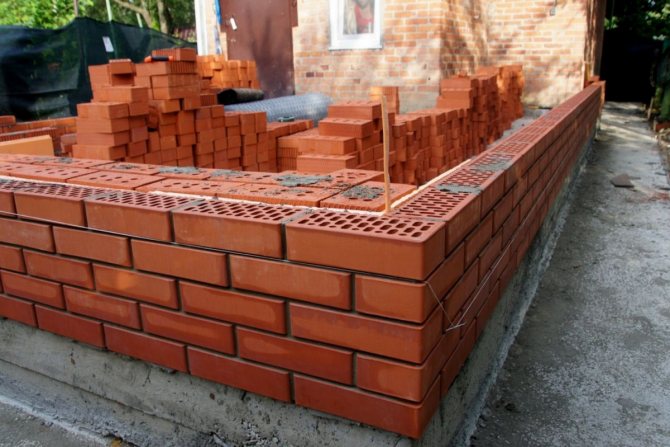

Кладка цоколя в 1 кирпич

Выкладываем первый ряд, не используя раствор. Чтобы промежутки при кладке были равномерными, следует использовать шаблоны, которые изготавливаются из металлических прутьев.

Если последний кирпич длиннее или короче, можем выполнить коррекцию, изменяя размер швов. Последующие кирпичи размещаем так, чтобы не возникала несхожесть параметров.

Проводим гидроизоляцию строительной площадки

Гидроизоляция служит для выполнения таких функций:

  • защита от всевозможных неблагоприятных ситуаций;
  • укрепление строительной площадки;
  • защищает от влияния влаги, которая может превышать уровень стен конструкции.

Читайте также: Какие анкеры лучше выбрать для кирпичной стены

Гидроизоляция помогает устранить полости при возведении фундамента. Защищает от возможной пропускной возможности само сооружение в целом. Лучше всего гидроизоляцию проводить не только горизонтальную, но и вертикальную, то есть между основанием и цоколем.

Существуют такие способы гидроизоляции:

  1. Обшивка мягкой резиной уровня.
  2. Фиксация мастикой нескольких слоев рубероида.

Использование этих способов гидроизоляции, защищает стройматериал от воздействия влаги и нарушения герметичности цоколя.

Нюансы кладки

Для того чтобы было можно подкорректировать недочеты кладки, рекомендуется сначала смочить кирпич. Раствор готовим, соблюдая пропорции: песок и цемент в соотношении 1:4. Водой разводим смесь до нужной консистенции.

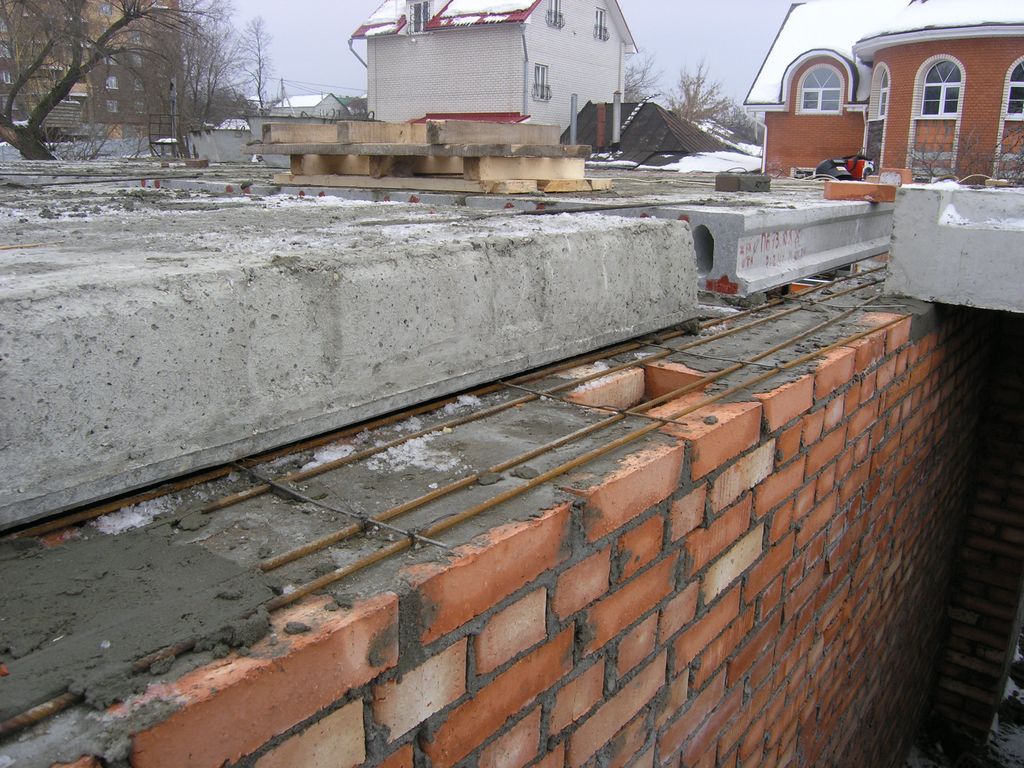

Возводя цокольный этаж, производим армирование арматурной сеткой через каждые 2-3 ряда кирпича. При невысоком цоколе такие манипуляции не нужны.

Начинать стройку следует с диаметральных углов, возводя их на одинаковой высоте. С каждым ярусом применяем натянутый шнур для соблюдения подгона по уровню. С каждым рядом изначально лучше выкладывать кирпич без раствора в качестве примерки.

Под цокольный ряд рекомендуется класть раствор слоем 20 см, пройдя прессовку 12 мм остается на швы, как и требуется. Каждый ярус контролируем, используя уровень.

Возводим углы. Контролируем вертикаль при помощи отвеса. Начинающим строителям понадобится порядовка, на ней делается разметка расположения швов и кирпичей.

Шнур-причалку прикрепляем к порядовке – это нужно для кладки кирпича горизонтально. Гвозди и скобы используем для фиксации шнура по длине яруса.

Горизонтальный ярус кладем, смещая швы в каждом ряду. Оптимальным отклонением считается ½ от длины кирпича. Роль вертикальной перевязки выполняют ярусы с поперечной кладкой. Осуществляя кладку цоколя, чередуем ярусы поперечный и продольный.

Выполняя кладку своими руками, не привлекая строителей, можно значительно сэкономить личный бюджет. Выполняя все рекомендации по кладке цоколя в один кирпич, вполне реально получить хороший результат.

как выложить из кирпича на фундамент

Цоколь – это наземная часть здания, которая является переходом от фундамента непосредственно к перекрытию первого этажа дома. Устройство цоколя может быть наземным продолжением стен подвала или ограждением подполья сооружения.

Всё зависит от проекта строения.

Цоколь из кирпича на ленточный фундамент кладут разной ширины. Надо знать, как правильно выложить цоколь из кирпича, чтобы стены дома имели достаточно надёжную опору. Все параметры стен подполья рассчитывают на стадии проектирования дома. Кладка цоколя из кирпича начинается после подготовки фундаментного основания.

Содержание

  • Виды ленточного фундамента
  • Подготовка поверхности фундамента
  • Внешние границы кладки цоколя
  • Особенности кирпичной кладки цоколя
  • Защитное покрытие стен цоколя
    • Штукатурка
    • Сайдинг
    • Натуральный камень
    • Искусственная плитка
  • Самостоятельное возведение кирпичных стен цоколя
  • Расчёт количества кирпича

Виды ленточного фундамента

Монолитное основание заливают при помощи опалубки

Ленточный фундамент устраивают на слабых грунтах или для многоэтажных домов. В основном ленточное основание зданий бывает 3 видов:

  • монолит;
  • сборный железобетон;
  • из бутового камня;

Основание из монолитного бетона возводят путём заливки арматуры жидким бетоном. Объём ленты формируется в границах опалубки.

Фундамент дома из сборных железобетонных блоков заводского изготовления устраивают с помощью грузоподъёмных механизмов. В этом случае опалубочные работы не нужны.

Основание здания выкладывает бригада каменщиков в прорытых траншеях. Бутовый камень в одном случае могут укладывать на цементном растворе, в другом варианте бутовую кладку осуществляют раствором на гипсово-цементной основе.

Подготовка поверхности фундамента

Битум защитит основание от влаги

Кладка кирпича на фундамент осуществляется на подготовленную поверхность основания здания. Подготовка цоколя заключается в устройстве гидроизоляции. Её делают из двух- или трёхслойной прокладки из рубероида или толи.

Начинать нужно с покрытия основания фундамента горячим битумом. Уложенные листы рубероида или толи образуют надёжный барьер на пути проникновения влаги снизу.

Ширина положенного слоя гидроизоляции должна быть такой, чтобы её края выступали наружу на 5 мм. Это предотвратит затекание воды в шов между кладкой и фундаментом.

По выложенному рубероиду начинают класть цоколь. Первый ряд кирпичей запрещается выкладывать «на сухую». На гидроизоляцию следует предварительно уложить слой раствора.

Внешние границы кладки цоколя

Как выложить цоколь, чтобы его стенки были максимально защищены от внешних воздействий атмосферы? Кладут цоколь из кирпича на ленточный фундамент в трёх вариантах:

  1. Стенка подполья выступает наружу за пределы плоскости стены дома. В этом варианте порог верхней части ограждения подполья выполняют в виде откоса. Это делают для свободного стока дождевой воды на отмостку дома. Поверхность ската покрывают кровельным железом, асбестовой или керамической плиткой, шифером либо другим облицовочным материалом.
  2. Внешняя поверхность ограждения подполья заступает внутрь за плоскость стены здания. При таком варианте цокольный этаж из кирпича защищён верхним выступом стены от атмосферных осадков.
  3. В третьем варианте кирпичный цоколь находится в одной плоскости с верхними стенами. В какой-то мере это приносит экономию кирпича. Однако специалисты полагают, что кирпичный цоколь в этом случае наиболее подвержен воздействию негативных атмосферных явлений.

Особенности кирпичной кладки цоколя

Рекомендуется возводит цоколь из красного кирпича

Цоколь дома рекомендуют поднимать на высоту 500 мм над уровнем земли. Хотя следует заметить, что при высоком полуподвальном этаже высота кирпичного цоколя на ленточном фундаменте может доходить до 2 м.

Кирпичи для цоколя фундамента применяют в основном красные стандартного размера. Иногда кладку делают из силикатного кирпича.

Кладку толщиной в 1 кирпич делают тогда, когда стены дома равны или тоньше ширины цоколя. Ширина кладки стен подполья определяется расчётами на основе величины нагрузки на фундамент здания и местных климатических условий.

Ни в коем случае нельзя допускать совпадения вертикальных швов смежных рядов кладки.

Это может вызвать разрушение кирпичной стены.

Защитное покрытие стен цоколя

Сайдинг – недорогое покрытие для цоколя

Чтобы защитить кирпич, который уложили на ленточный фундамент, кладку облицовывают различными материалами:

  • штукатурка;
  • сайдинг;
  • натуральный камень;
  • искусственная плитка.

Штукатурка

Оштукатуривание цоколя – самый распространённый метод защиты кирпичной кладки. Существуют различные составы штукатурных растворов на цементной и гипсовой основах. Один из популярных способов оштукатуривания – это покрытие стен под «шубу». Добавлением пигментов нужного цвета добиваются общей гармонии колорита с общим видом фасада дома.

Сайдинг

Облицовка цоколя сайдингом заключается в закрытии кирпичной кладки панелями из пластика или оцинкованного металла. Перед установкой сайдинга стены утепляют плитами из пенополистирола или пенопласта.

Натуральный камень

Облицовка кладки натуральным камнем бывает двух видов.

В первом варианте используют натуральный камень в виде плит правильной геометрической формы.

Во втором случае цоколь обкладывают диким камнем или плитняком.

Искусственная плитка

Облицовка защитит основание от механических повреждений

Плитку кладут таким же способом, как и плиты из натурального камня.

Применять искусственную облицовку очень выгодно.

Современные технологии производства строительных материалов позволяют получить искусственную облицовку, полностью имитирующую структуру ценных горных пород, а стоимость искусственного материала гораздо дешевле облицовки из мрамора или гранита.

Самостоятельное возведение кирпичных стен цоколя

Самостоятельно один человек без опыта работы может только испортить всю кладку. Начать класть кирпич по основанию фундамента нужно вместе с опытным каменщиком.

Специалист покажет, как правильно делать кирпичную кладку.

Расчёт количества кирпича

На 1 м3 расходуется до 400 кирпичей

Определить потребность в кладочном материале несложно. Для этого нужно произвести ряд действий:

  1. На этапе проектирования определяют общий объём кладки путём умножения длины периметра фундамента на высоту и ширину стен цоколя.
  2. Норма среднего расхода кирпича на 1 м3 составляет 400 шт. Путём перемножения величин нормы расхода на объём кладки получают среднее количество кирпича.
  3. Транспортировка кирпича осуществляется на деревянных поддонах в количестве 300-330 шт. в каждом комплекте поставки.
  4. Имея эти данные, можно определить потребность материала в количестве поддонов. Приобретать материал нужно с запасом в 5-7% от общего количества кирпича.

От правильного формирования кирпичной кладки цоколя зависит прочность и надёжность всего здания. Отмостка вокруг дома, выполненная в соответствии со строительными нормами и правилами, обеспечит долговечность цоколя здания.

ПРОЦЕДУРА РАБОТ С БАЛКОЙ ЦОКОЛЯ – СТРОИТЕЛЬСТВО, КОНТРОЛЬНЫЙ СПИСОК, ЗАЩИТА

Ананд Камбле

С архитектурной и инженерной точки зрения, процедура работы цокольной балки является наиболее важной операцией. Строительство зданий. На этом этапе работ проверяются все периферийные и внутренние размеры помещения, а также подтверждаются смещения и проекции здания.

На этом уровне оценивается эффективность и точность главного инженера. Ошибки, совершенные в 9 0009 рабочий процесс цокольной балки

не может быть исправлен на более позднем этапе.

ПРОЦЕДУРА РАБОТЫ С БАЛКОЙ ЦОКОЛЯ



Поэтому при работе с цоколем требуется максимальная нагрузка на весь задействованный персонал.

Как правило, проектные здания делятся на две части.

  • Сторона парковки
  • Цоколь

На стоянке место остается свободным для движения транспортных средств.

Пока в цоколе планируется жилая застройка. Следовательно, все работы с цоколем должны быть завершены до снятия любого R.C.C. работа над плинтусной зоной.

Цокольные работы включают следующее:

  • Заливка колонн до уровня цоколя.
  • Возведение бутовой/кирпичной кладки до уровня цоколя.
  • Заливка цоколей/стяжек на проектном уровне.
  • Противотермитная обработка фундамента.
  • Заполнение ямы под колонны и цоколя выбранным материалом.
  • Подошва поверх компактного набивного материала.
  • Д.П.К. над цокольными стенами.
  • Этаж PCC
  • Защита цоколя.

В этой главе мы изучим процедуры казни и меры предосторожности, которые необходимо принять во время казни.

Содержание

ЗАЛИВКА И ПРОВЕРКА КОЛОНН ДО ЦОКЛАНА
  1. После заливки фундаментов отметьте центры соответствующих колонн на фундаменте.
  2. Установите каркас колонны, проверив количество стержней, диаметр стержней, расстояние между ними и тип звеньев (колец).
  3. Укажите длину стержней колонны до уровня балки с учетом соответствующей длины нахлеста стержней.
  4. Залейте колонну до уровня цоколя или до нижнего уровня анкерной цокольной балки.
  5. Проверьте надлежащее покрытие для усиления колонны.
  6. Проверьте высоту колонны без опоры на гибкость от верха фундамента до низа балки. Если высота выходит за установленные пределы, сообщите об этом консультанту по конструкциям и предусмотрите промежуточную анкерную балку.
  7. Проверьте смещения колонны согласно чертежу.
  8. Проверьте смесь перед литьем.
  9. Поддерживайте надлежащее водоцементное соотношение.
  10. Уплотнить бетон игольчатым вибратором.

ПРОЦЕДУРА РАБОТЫ С РАСПРЕДЕЛИТЕЛЬНЫМИ БАЛКАМИ –  ЗАЛИВКА И ПРОВЕРКА
  1. Уровень цоколя сначала дорабатывается по отношению к уровню земли парковки.
  2. Рабочий процесс цокольной балки можно отлить, приняв обычную процедуру подпирания и опалубки.
  3. Анкерные балки можно отливать на кладке на уровне цоколя. В этом случае требуется только боковая опалубка и опоры.
  4. Нижняя часть периферийной балки цоколя должна быть на 15 см ниже существующего уровня земли, а необходимая кладка цоколя должна быть выполнена над балкой.
  • Размер (b x d) балки.
  • Армирование балки по конструктивному чертежу.
  • Правильное крепление нижних и верхних стержней в колоннах.
  • Длина продолжения изогнутых стержней и дополнительных верхних стержней над опорами.
проверка уровня плинтуса



  • Лицевая сторона колонны, на которой опирается балка (это подтверждает размеры помещения и любые архитектурные особенности, если они присутствуют).
  • Диаметр стержня хомута и расстояние между хомутами.
  • Дно и боковая крышка для усиления должны быть предусмотрены.
  • Контроль пропорции бетонной смеси.
  • Обеспечение и проверка линии, уровня, отвеса и опор опалубки.
  • Заглушка всех возможных стыков опалубки, откуда возможно вытекание цементного раствора при вибрировании бетона.
  • Подтвердить изменение марки бетона для балок и колонн (если есть).
  • Обеспечьте уплотнение бетона.

СТОЙКА КОЛОННЫ: БАЛКА ЦОКОЛЯ К ПОЛУ P.C.C. УРОВЕНЬ



Процедура и меры предосторожности, которые необходимо соблюдать во время литья, почти такие же, как показано на рисунке ниже.



ПЛИНТУС КЛАДОЧНЫЙ



  1. Кладочная кладка U.C.R. или кирпичный, от верха фундамента до уровня цоколя идет под цокольную кладку.
  2. Толщина и тип кладки зависят от конструкции балок на уровне стяжки цоколя.
  3. Избегайте кирпичной кладки ниже уровня земли, чтобы избежать сырости в цоколе.
  4. Каменная кладка не должна опираться на голую почву, но она должна опираться либо на P.C.C. выполняется на хорошо уплотненных слоях или на цокольной/анкерной балке.
  5. Во время кладки в Британской Колумбии. грунт обычный U.C.R. рекомендуется толщина 37,5 см (15 дюймов) или 45 см (18 дюймов).
  6. Над уровнем земли можно выполнить кирпичную кладку толщиной 23 см (9″) или 20 см (8″) в зависимости от размера нижней части балки.
  7. Рабочие чертежи уровня первого этажа должны быть тщательно изучены перед выполнением кладки цоколя.
  8. Все положения балок должны быть отмечены так, чтобы на них опирались все перегородки и наружные стены.
  9. Внутренние размеры помещений по диагоналям необходимо проверять при возведении стен.
  10. Для стен толщиной 23 см (9″), если высота превышает 1,5 м (4′-6″), укладка должна выполняться в два слоя, и каждый слой должен быть надлежащим образом выдержан.
  11. Минимум 15 дней отверждения требуется до подачи murum.
  12. Все R.C.C. видимые поверхности, которые впоследствии будут оштукатурены, должны быть должным образом проколоты минимум 500 шт. депрессионных вырезов на кв.м. площади.
  13. Подробнее о кирпичной кладке и кладке U.C.R. см. в гл.
ЗАПОЛНЕНИЕ ПЛИНТУСОВ И ПЛОЩАДОК

1. ПОДГОТОВКА

    1. Очистить землю, поверх которой будет производиться засыпка всех видов травы, мусора и т. д., от всех видов камней, мусора и т. д. , Если в этом районе есть вода, ее необходимо откачать или вычерпать.
    2. Если высота цоколя не превышает 45 см (1’6″) над уровнем земли и если открытая поверхность имеет класс B.C. почвы, затем удалите B.Č. полностью загрунтовать, чтобы избежать неравномерной осадки пола.
    3. Выберите материал для наполнения из раскопанного материала и храните его отдельно для повторного использования.
    4. Оцените количество заправки в цоколь и в ямы. Оцените количество доступного материала.
    5. При необходимости разместите заказ на любой дополнительный материал для наполнения.
    6. Нанять рабочих для заправки.
    7. Подготовьте все инструменты для заполнения и уплотнения.
    8. Убедитесь, что водоснабжение соответствует требованиям.


     2. ЗАПОЛНЕНИЕ И УПЛОТНЕНИЕ

    • Стороны бетона и кирпичной кладки в траншеях фундамента или в котлованах под колонны должны быть заполнены подходящим выкопанным материалом. Засыпку следует делать слоями и уплотнять стальной трамбовкой или деревянными бревнами.
    • Утвержденный вынутый материал, который был складирован, должен быть очищен от всего мусора, крупных камней, растительности и т. д.
    • Начинку следует делать слоями. Каждый слой составляет от 15 см до 20 см (от 6 до 8 дюймов).
    Ямы с засыпанием колонны
    • Каждый слой поливается и уплотнен с тяжелым раствором деревянного бревна или стали.
    • Если площадь засыпки большая, то для уплотнения засыпного материала используются электрические или топливные уплотнения.
    • Процесс заливки цоколя, полив и уплотнение производить до достижения необходимого уровня, чтобы образовалось тщательно уплотненное основание.
    • При уплотнении необходимо тщательно защитить уже построенные фундаментные колонны, цокольные стены и т. д.
    • Если глубина засыпки превышает 1,0 м (3 фута 3 дюйма), то по экономическим соображениям может быть разрешено строительство кролика (мусора) в качестве заполняющего материала для дальнейшей глубины с использованием процедуры.
    • Ни в коем случае нельзя использовать черную хлопчатобумажную землю для заполнения цокольных и фундаментных ям.
    ЦЕНТРАЛЬ

    Поверх уплотненного цокольного заполнителя укладывается бутовый брус определенной толщины.

    1. СПЕЦИФИКАЦИЯ МАТЕРИАЛА

    1. Камни должны быть в виде битого щебня, достаточно правильной формы.
    2. На них не должно быть обветренных, мягких и гнилых частей.
    3. Щебень должен быть из прочных камней.
    4. Камни должны быть на всю высоту подошвы.
    5. Камни должны содержать осколки как можно большего размера, чтобы поместиться между ними.
    6. Весь прочный и пригодный щебень, полученный в результате раскопок, может быть использован для крепления подошвы, если это одобрено главным инженером.

    2. ПРОЦЕДУРА РАБОТ ПО ЗАКРЕПЛЕНИЮ

    1. Подготовленное ложе должно быть одобрено до начала работ по заклеиванию.
    2. Подошва укладывается толщиной 23 см (9″) и плотно укладывается вручную.
    3. Он должен быть надежно установлен на кровати самой широкой стороной вниз.
    4. Промежутки между соседними камнями должны быть забиты камнями соответствующего размера и формы. Их вбивают деревянным молотком.
    5. Убедитесь, что подготовлен плотно упакованный слой.
    6. Уплотнение подошвы должно быть выполнено тщательно.
    7. Убедитесь, что при укладке и уплотнении подошвы кладка или любая часть конструкции не повреждены.
    8. К укладке бутового основания следует приступить после того, как убедитесь, что кладка не повреждена.
    9. К укладке бутового основания следует приступать только после полного затвердевания кладки.
    Д.П.К. Влагонепроницаемый слой над стенами цоколя

    D.P.C. означает влагонепроницаемый курс.

    В здании важно, чтобы конструкция была сухой. Затухшее здание вредно для здоровья жителей.

    Над цокольной стеной требуется влагонепроницаемый слой, так как влага поднимается вверх по стене из прилегающего грунта благодаря капиллярному действию.

    трамбовка цокольной балки



    Некоторые материалы, используемые для гидроизоляции:

    1. Асфальт
    2. Войлок битумный
    3. Миномет
    4. Пластмасса, металлические листы и т. д.

    Однако в большинстве зданий D.P.C. представляет собой богатую бетонную смесь, обычно 1: 1-: 3 по всей ширине стены, а толщина варьируется от 10 до 15 см (от 4 до 6 дюймов) с гидроизоляционным составом. Подробную работу см. в процедуре.

    ПОЛ P.C.C.

    Верхняя поверхность P.C.C. подтверждает уровень цоколя здания.

    После заполнения цоколя мурумом и загрязнения до проектного уровня, P.C.C. должно быть сделано.

    ПОДГОТОВКА ДЛЯ ЦЕМЕНТНОГО БЕТОНА P.C.C.
    1. Уплотнение мурума и загрязнения подтверждены.
    2. Опалубочные доски должны быть закреплены со стороны балок/каменной кладки, и должна быть сделана разметка верхнего уровня для цоколя.
    3. Убедитесь, что колонны уже залиты, как минимум на 5 см (2″) выше уровня цоколя.
    4. Плинтус PCC не должны закрывать верх любой поверхности колонны.
    5. Если цоколь имеет ту же форму надстройки для размещения шкафов, то необходимо сделать соответствующую опалубку и закрепить достаточное количество арматуры с учетом действия консоли и статической нагрузки на кладку шкафа.
    6. П.К.С. работа должна охватывать верхнюю часть цокольной балки. Итак, когда цокольная балка находится в процессе, выровняйте Р.С.С. поле.
    7. Бетонные тийи (точки уровня) для верхней части Р.С.С. Необходимо взять от 2 до 2,5 м (от 6 до 8 футов) куб. м и проверить его уровнем или трубкой уровня.
    8. Дюбели для лестницы должны быть закреплены на месте.
    ПРОЦЕДУРА P.C.C. ОБЫЧНЫЙ ЦЕМЕНТНЫЙ БЕТОН
    1. Толщина P.C.C. варьируется от 7,5 см до 15 см (от 3 до 6 дюймов).
    2. В норме марка бетонной смеси должна быть М7,5, М10. Примерная объемная пропорция будет 1:4:8, 1:3:6 соответственно.
    3. Депозиты под бетонирование могут быть допущены на М.С. подносы, предусмотренные на постаменте.
    4. Процедура сухого смешивания депо должна выполняться, как описано выше.
    5. Бетон необходимо смешать, уложить и распределить по поверхности до необходимой толщины.
    6. Трамбовка должна производиться деревянным бревном (7см х 10см).
    7. Уровень между двумя тийями должен быть проверен и подтвержден нейлоновой нитью.
    8. Отделка верхней поверхности должна выполняться рандха или типи.


     ЗАЩИТА ЦОКОЛЯ

    Это дополнительная мера для защиты здания, особенно цоколя от сырости.

    1. ОСНОВНАЯ НЕОБХОДИМОСТЬ ЗАЩИТЫ цоколя

    1. Дождь и жара являются основной причиной атмосферного воздействия.
    2. Уровень грунтовых вод увеличивается/уменьшается при смене сезона, что влияет на влажность почвы.
    3. Из-за этого недра сжимаются/расширяются, вызывая трещины.
    4. Просачивание дождевой воды через эти трещины приносит соли, которые вступают в химическую реакцию с известью и кирпичами в фундаменте, заставляя их разрушаться от сырости.



    2. ПРОЦЕДУРА ЗАЩИТЫ цоколя

    Для защиты цоколя от атмосферного воздействия. дорожка шириной от 0,6 м до 0,9 м построена по периметру здания. Путь поддерживается на высоте 150 мм над существующим уровнем земли.

    • Сделать траншею от 0,6 м до 0,9м шириной, периферийной к зданию.
    • Глубина траншеи должна быть на 15 см (6″) ниже самого нижнего фундамента для подвала и не менее чем на 15 см ниже дна цокольной балки для проведения работ в других зданиях.
    • Заполните траншею выбранными материалами. как и в случае заполнения плинтуса.
    проверка точек уровня бетона перед PCC
    • Заполните слои достаточным количеством воды и уплотните.
      • №
    • Поверх утрамбованного наполнителя укладывается подошва высотой от 15 до 23 см (от 6 до 9 дюймов) и снова уплотняется.
    • П.К.С. Поверх подошвы укладывается слой толщиной от 7,5 до 10 см (от 3 до 4 дюймов).
    • Над этим слоем I.P.S. или любой другой тип напольного покрытия может быть сделано.
    • Готовый верхний уровень должен находиться на высоте 7,5 см (3″) над существующим уровнем земли.
    КОНТРОЛЬНЫЙ ПЕРЕЧЕНЬ РАБОТ С БАЛКАМИ ЦОКОЛЯ
    • Проверьте уровень кладочных работ относительно уровня цоколя.
    • Убедитесь, что все короткие колонны отлиты (2″) над цоколем или до нижней части цокольной балки . Рабочая процедура  при необходимости.
    • Проверьте длину внахлест всех стержней над цоколем на достаточную длину.
    • Проверьте грани колонн, на которые опирается цокольная балка.
    • Уменьшение колонн, если таковое имеется, должно выполняться только на уровне балки.
                                                                уплотнение плинтуса pcc



    • Проверьте расстояние между кирпичными стенами для размеров помещения.
    • Проверьте размер цокольных балок и их усиление.
    • Проверьте правильность крепления стержней цокольной балки в колоннах.
    • Проверить опалубку цокольной балки , рабочий процесс , на предмет выравнивания, уровня, отвеса и опор.
    • Проверьте и залейте балки и колонны бетоном надлежащей марки, обеспечив необходимое покрытие арматуры.
    • Контролировать расчетную смесь бетона, проводить уплотнение с помощью вибратора.
    • Закрепите бетон/каменную кладку. Удалите все кусты травы и рыхлый материал из цоколя.
    • Заполните цоколь мурумом или одобренным выкопанным материалом.
    • Следите за тем, чтобы засыпка выполнялась слоями, поливалась водой и уплотнялась, ни один слой не должен быть больше 15–20 см (от 6 до 8 дюймов).
    • Проверьте и сохраните надлежащие раковины для унитаза. ванна и туалеты.
    • Поверх утрамбованной засыпки необходимо выполнить подсыпку из щебня, утрамбованную вручную, соответствующей толщины.
    проверка длины нахлеста
    • Проверьте качество материала подошвы. Уплотните подошву и заполните щели стружкой.
    • Получить боковую опалубку для Р.С.С. и отметьте точный уровень P.C.C. Топ.
    • Возьмите промежуточные тийи и подтвердите одинаковую толщину P.C.C. через.
    • Исправьте недостатки и недостатки, отмеченные в приведенных выше пунктах.
    • Пройти PCC. ручным миксером/миксером.
    • Компактный Р.С.С. с трамбовкой.
    • Выровняйте и завершите P.C.C.
    • Посмотрите на чертеже, дан ли плинтус или нет.
    • Если да, выполните указанную процедуру и завершите защиту цоколя.
    • Соорудить ступени цоколя (в кирпичной кладке) с запасом для отделки пола. Не путайте цокольный уровень с F.F.L. (уровень отделки пола)

    Также прочитайте это

    • ПРОЦЕДУРА РАБОТ ИЗ ЦЕМЕНТНОГО БЕТОНА В ФУНДАМЕНТЕ – МАТЕРИАЛ, PCC, ИНСТРУМЕНТЫ, ПРИМЕНЕНИЕ, КОД IS, ТОЛЩИНА
    • ПРОЦЕДУРА РАСПРОСТРАНЕНИЯ И ФУНДАМЕНТА – ИНСТРУМЕНТЫ, МАТЕРИАЛ, ТРАНШЕЯ, КОНТРОЛЬНЫЙ СПИСОК, ЗЕМЛЯ
    • РОЛЬ И ОБЯЗАННОСТИ ИНЖЕНЕР СТРОИТЕЛЬСТВА – РУКОВОДИТЕЛЬ, КЛАДОВЩИК, ИНЖЕНЕР-ПРОЕКТ



    ЕСЛИ ВАМ ПОНРАВИЛОСЬ ЭТА СТАТЬЯ ПРОЦЕДУРА РАБОТЫ ПЛИНТУСНОЙ БАЛКИ – СТРОИТЕЛЬСТВО, КОНТРОЛЬНЫЙ СПИСОК, ЗАЩИТА

    Настенные плинтуса.

    Хорошая идея?

    Настенные плинтусы, как правило, плохо изучены, и я приписываю это путанице, вызванной причудой индустрии гидроизоляции устанавливать цементные настенные плинтусы в 50-х, 60-х и 70-х годах. Это считалось способом лечения сырости основания стен задолго до того, как впрыск химикатов для модернизации стал широко продаваться. Основная идея установки цоколя кирпичной стены, которую можно увидеть во многих тысячах старых домов, была хорошей, но целая индустрия восстановления от сырости работала на основе здравого принципа, и, поскольку они его не понимали, они его разрушили. Оригинальные кирпичные цоколи, как правило, предшествовали широко распространенной установке физического влагонепроницаемого слоя, хотя иногда вы можете найти как оригинальный цоколь для кирпичной стены, так и физический влагонепроницаемый слой, обычно из сланца. Вообще говоря, наш опыт показывает, что если вы видите оригинальный цоколь из кирпичной стены, то физически ЦОД не будет установлен.

    Оригинальные кирпичные цоколи хорошо работают, если за ними правильно ухаживать. Этот был построен в 1880 году.

    Основание из более толстой стены давало дополнительную защиту от брызг дождя и проникающей влаги и, как правило, служило большим буфером для влаги. Если вы читали мой последний блог, то, возможно, помните, что я говорил о зданиях, построенных по принципу «шинели». Вот именно так работают оригинальные плинтусы для стен, они обычно изготавливаются из известкового раствора, и пока поддерживается воздухопроницаемость, эта более толстая «буферная» зона в основании стены отлично защищает от влаги основания стены. К сожалению, индустрия восстановительной гидроизоляции ухватилась за эту идею и начала устанавливать модернизированные цементные плинтусы, ошибочно полагая, что они также помогут защитить от влаги основание стены, что не может быть дальше от истины. Как ни странно, модифицированные цементные плинтусы, как говорят, помогают «защитить» основание стены от брызг дождя, но эта функция перевешивается в силу того факта, что они защищают от испарения влаги с основания стены.

    Когда речь идет о защите от сырости основания стены, вентиляция основания стены и последующее испарение влаги у основания стены имеют решающее значение. Если устанавливается модернизированный цементный цоколь для стены, то эта важная способность теряется, более того, мы часто видим модернизированные цоколя, которые фактически перекрывают существующий физический влагонепроницаемый слой, поэтому теперь у вас двойная проблема: перемычка ЦОД и нулевая вентиляция основания стены.

    Модернизированный цементный цоколь, перекрывающий оригинальный физический DPC

    Иногда мы также видим, как сильно прорванные кирпичные пленты к первоначально плинтуса, действие, которое, скорее всего, приведет к сильному увлажнению основания стены, как показано на изображениях ниже.

    Подводя итог, если вы видите установленный модифицированный цементный цоколь, вам следует его снять. Если установлен оригинальный кирпичный цоколь, то вы должны уважать важность этой технической детали и поддерживать его воздухопроницаемость, оставляя кирпичную кладку голой и заменяя только воздухопроницаемый известковый раствор.

РубрикаРазное
