Содержание

сливной механизм бачка в разрезе, строение, из чего состоит смывное устройство, система смыва, конструкция, как устроен унитаз, схема, принцип работы

Содержание:

Схема устройства
Принцип работы
Процесс наполнения бачка
Механизм слива
Особенности конструкции двухрежимного слива
Регулировка количества сливаемой воды
Видео

Сегодня невозможно представить комфортные условия проживания без такого сантехнического прибора как унитаз. Чтобы он нормально функционировал, владелец недвижимости должен знать его конструкционные особенности.

Схема устройства

Появился данный прибор довольно давно, им пользовались еще несколько веков назад, но тогда он не стал популярным по причине отсутствия водопровода и канализационной системы. Устройство унитаза современной конструкции намного сложнее, чем у его предшественника.

Прибор состоит из чаши, бачка, запорной арматуры и сливного узла, предназначенного для выпуска воды (прочитайте: «Запорная арматура для унитаза – выбор и правила замены арматуры бачка для слива воды в унитазе»).

На схеме видно, как устроен унитаз в разрезе – в верхней части его чаши располагается сиденье, имеющее крышку. Прибор отличается простой конструкцией, но есть определенные нюансы относительно работы слива.

Принцип работы

Рабочий процесс осуществляется в сливном бачке. Он состоит из устройства для наполнения резервуара и механизма спуска воды в унитаз. Она поступает в емкость посредством специального шланга из водопроводной сети. Чтобы жидкость имелась в баке в требуемом объеме, используют устройство налива. Когда количество воды в резервуаре достигает заданной отметки, запорный клапан прекращает ее подачу.

После нажатия человека на кнопку, срабатывает сливной механизм бачка унитаза. Жидкость из емкости поступает в чашу порционно, у нее высокая скорость перемещения, поэтому можно быстро и эффективно отправить в канализационную сеть нечистоты.

Немногие потребители знакомы с устройством бачка унитаза, но от его правильной настройки зависит работоспособность всей конструкции.

Жидкость может подаваться в прибор разными способами:

сверху;
снизу.

Подача сверху производится следующим образом. В верхней части емкости располагается запорная арматура, но вода поступает в нее из бокового канала. На внутреннем участке рычага имеется поплавок. Когда жидкость в резервуаре достигает требуемого уровня, этот элемент поднимается.

На шток теперь надавливает другой рычаг, в результате чего клапан прижимается и отверстие закрывается. Данное строение унитаза является самым распространенным. Его монтируют на многие сантехнические приборы.

Если конструкция предусматривает нижнюю подачу жидкости в прибор, тогда сливная арматура располагается внизу резервуара. Во время пользования оборудованием поплавок перемещается вертикально относительно направления штока.

В результате его движения, срабатывает запорная мембрана, используемая для регулировки уровня жидкости внутри емкости. Преимущество изделий с нижней подачей заключается в их нешумной работе.

Процесс наполнения бачка

В случае, когда на схеме бачка унитаза подающий шланг находится сбоку, уровень воды корректируют путем изменения параметра спицы, у которой на конце имеется поплавок. Иногда в моделях унитаза вместо спицы задействуют толстую латунную проволоку. Чем выше будет поплавок, тем больший объем жидкости поступит в резервуар.

Производители сантехники все чаще меняют металлические элементы на пластиковые изделия. Но их сгибать невозможно, так как они поломаются. В данном случае в схеме сливного бачка унитаза предусмотрено перемещение поплавка вдоль шпильки вверх или вниз, в результате чего объем жидкости меняется в большую или меньшую сторону.

В некоторых схемах с целью упрощения регулирования уровня имеется штанга с резьбой, используемая для изменения расположения буйка. Если жидкость подается снизу, штанга поплавка располагается вертикально. Уровень воды тогда можно отрегулировать самостоятельно. Для этого поплавок сдвигают на нижнюю отметку и фиксируют его положение с обеих сторон особыми гайками.

При проведении данной работы с бачка нужно снять крышку с закрепленной кнопкой. В некоторых приборах она подсоединена жестко к смывному клапану. Чтобы не допустить поломки, конструкцию сливного бачка унитаза с кнопкой нужно разбирать максимально осторожно.

Сначала на кнопке выкручивают зажим и только тогда убирают крышку. Когда поплавок находится сверху, но не перекрывает водный поток, неисправность возникла в результате некорректной работы впускного клапана. Эту деталь разбирают, прочищают и собирают обратно или приобретают новую.

Механизм слива

Когда надо смыть нечистоты, пользователь воздействует на кнопку, а дальше все происходит без его участия. При нажатии срабатывает механизм слива для бачка унитаза, сливной клапан открывается и вода покидает емкость. Потоки жидкости попадают в чашу и, смыв нечистоты, отправляются в канализацию.

В любом сантехническом приборе устройство наполнения и сливной механизм для бачка унитаза взаимосвязаны между собой, хотя эти узлы абсолютно разные. Это означает, что при нажатии на кнопку начинает вытекать вода и одновременно бачок наполняется заново, при этом не требуется производить специальные действия.

Есть модели, в которых смывной механизм для унитаза запускают с помощью веревки (цепочки) или рычага, за которые следует дернуть. Системы для спуска воды отличаются сборкой. При их поломке нужно приобрести новое изделие и установить его.

Простой и давно используемой конструкцией сифона для слива является груша, напоминающая по форме вантуз. Масса воды прижимает ее к отверстию и тем самым перекрывает слив.

Когда человек нажимает на рычаг системы смыва для унитаза, груша поднимается к верху и тем самым выпускает воду из отверстия. Тут же включается поступление жидкости, груша весит больше и за счет тяжести возвращается в седло.

В устройстве сливного бачка унитаза имеется трубка перелива, которая постоянно находится в открытом состоянии, а ее верхний конец возвышается над водой на определенном расстоянии. Если резервуар переполняется, излишки жидкости начинают перетекать в канализационную сеть. Читайте также: «Какой сливной механизм для унитаза лучше выбрать – виды, различия, преимущества и недостатки».

Функционирует перелив в случае поломки сливного устройства для бачка унитаза. Особенность его в том, что вода из него не выливается даже в случае аварии. Если перелив сработает, расход жидкости увеличится, но потопа в туалете не будет.

Спуск прибора бывает круговым или горизонтальным, при этом первый вариант более предпочтителен, поскольку эффективнее удаляет нечистоты. Разобраться с нюансами устройства механизма слива поможет рисунок унитаза в разрезе.

Особенности конструкции двухрежимного слива

В современных моделях кнопки на унитазе имеют две клавиши, нажимая на одну из них можно экономно расходовать воду.

Подобное смывное устройство для унитаза функционирует в двух режимах:

Стандартном. В этом случае сбрасывается вся жидкость из резервуара в количестве 4 – 6 литров.
Половинном. После нажатия на кнопку слива высвобождается лишь половина объема бачка.

Такая конструкция прибора более экономична относительно расхода воды, но ее сложнее настраивать и ремонтировать. Количество деталей, из чего состоит унитаз, в этом случае больше, а значит, он будет ломаться чаще.

Помимо изделий с двумя кнопками, продаются и однокнопочные приборы, в которых количество выбрасываемой жидкости регулируют силой нажатия на кнопку. При слабом воздействии спускается половина объема, а при сильном – весь резервуар.

Регулировка количества сливаемой воды

Принцип работы унитаза позволяет самостоятельно корректировать поступление жидкости в бачок. Новая арматура всегда отрегулирована так, что вода в емкости располагается на максимальной отметке.

Чтобы изменить уровень жидкости в однокнопочном резервуаре производят следующие действия:

При помощи крана, находящегося до подающего шланга, перекрывают поступление жидкости в бачок. Если данный вентиль отсутствует, отключают холодную воду во всей квартире.
Нажимают на кнопку, чтобы слить содержимое прибора.
Выкручивают сливную пробку, взяв ободок за болт, удаляют его. Чтобы не поломать арматуру, крышку не следует поднимать до снятия пробки.
Далее поднимают крышку, чтобы посмотреть на уровень воды. Обычно он самый высокий. На трубке перелива имеются деления — с их помощью можно узнать уровень выпуска воды.
Ищут поплавок – он обычно соединен с лапкой для подачи жидкости.
Чтобы уменьшить ее поступление, на механизме клапана закручивают по часовой стрелке винт.

После завершения регулировки, проверяют уровень поднятия жидкости. Ее поверхность должна располагаться на расстоянии 3 сантиметров от трубки перелива. При правильной работе унитаза крышку помещают на место и закручивают кнопку.

Стандартная схема сливного бачка унитаза — элементы, детали, принцип действия: tvin270584 — LiveJournal

Сантехнический бытовой прибор – унитаз — представлен конструкцией технически несложной. Во всяком случае, такими виделись конструкции старого образца. Однако, как и все иные приспособления и устройства, делающие комфортным быт человека, унитазы также совершенствуются со временем. В результате появляются изделия, к примеру, обладающие электронной системой управления, какие уже никак нельзя считать простыми. Однако это уже эксклюзив. Тогда как большинство пользователей интересуются обычными вариантами исполнения, о них и расскажет

мастер сантехник в этой статье.

Стандартный сливной механизм для унитаза

Работа сливного стандартного механизма для унитаза выполняется благодаря следующим элементам:

системе рычагов

поплавковому элементу

запорному клапану

клапану слива

соединительным шлангам и муфтам

Собранный в единое целое, такой механизм обеспечивает:

подачу воды из системы центрального водоснабжения

набор необходимого количества жидкости

полуавтоматическую работу запорного клапана

сброс жидкости в рабочую чашу

вывод продуктов смыва в центральную канализацию

Как правило, сливной механизм для унитаза находится внутри накопительного бака. Но также встречаются изделия, где реализован несколько иной вариант размещения устройства смыва. Правда, таких приборов немного. В основном – это унитазы, которые делаются на заказ.

Традиционная схема работы сливного бачка унитаза

Расписать схему устройства можно следующим образом:

Система набора воды

Холодная вода под давлением подается из централизованной сети внутрь накопительного бака. Для этого используется либо соединительный шланг, либо стационарно подведенный отрезок трубы. Соединение осуществляется через запорный клапан посредством муфты или гайки. Один конец клапана соединяется с линией, второй остается свободным – здесь через отверстие вода попадает в накопительный бак. Механизм запорного клапана через систему рычагов также соединен с поплавком. На данном участке схема сливного бачка унитаза функционирует достаточно просто.

Если накопительный бак пуст, поплавок находится на дне бака, поэтому система рычагов переводит запорный клапан в открытое состояние. Холодная вода под давлением устремляется через открытый клапан внутрь и начинает заполнять накопительный бак, поднимая одновременно поплавок. Подъём поплавка сопровождается движением системы рычагов, которая постепенно закрывает запорный клапан. Процесс продолжается до момента, пока вода не заполнит бак до необходимого уровня. В этом положении поплавок достигает того положения, когда рычаг полностью закрывает запорный клапан. Подача воды прекращается, а унитаз переходит в состояние готовности смыва.

Система слива воды (режим смыва)

Кроме механизма набора рабочей жидкости, накопительная емкость содержит ещё одно устройство – механизм смыва. Применительно к этому механизму, схема сливного бачка стандартного унитаза также отличается простым техническим решением. В данном случае опять же используется принцип гидравлического затвора, где главную роль исполняет резиновый клапан в виде груши. Перемещение клапана (подъем/опускание) осуществляется с помощью штока и рукоятки, закрепленной на штоке, или при помощи нажимных кнопок, установленных обычно в области верхней крышки сливного бачка. Клапан закрывает или открывает специальное отверстие, сделанное в нижней части сливного бака и объединенное внутренним ходом с рабочей чашей унитаза. Через это отверстие поток воды направляется для смыва, когда гидравлический затвор открывается за счёт действий человека, пользующегося сантехническим прибором.

Дополнительные элементы схемы

Несмотря на всю простоту технического решения конструкции унитаза, в частности, достаточно простой схемы набора и слива, устройство имеет защитные функции. Такие функции обеспечивает ещё одна часть схемы накопительного сливного бачка стандартного унитаза – переливная линия.

Технологически здесь всё просто. Внутри сливного бачка смонтирована специальная вертикальная трубка, закрепленная на дне накопителя и связанная сквозным переходом с чашей унитаза. Высота трубки имеет размер, несколько превышающий ограничительную линию верхнего уровня набора воды. Таким образом, если, к примеру, по каким-то причинам не сработает запорный клапан на подаче воды и жидкость превысит допустимый уровень, затопление пользователям не грозит. За счёт перелива по аварийной трубке, вся лишняя жидкость попросту будет сливаться в канализацию до тех пор, пока не будет восстановлена нормальная работа запорного клапана.

Некоторые детали схемного совершенства

Конструкции унитазов прошлых лет отличались одной особенностью – практически все элементы схемы сливного устройства выполнялись из металла (меди, латуни, бронзы). Исключение составляли только запорные детали клапанов, которые также делались из резины. Сегодня металлические элементы практически не встречаются. Металл полностью заменили другие материалы – пластик, капрон, фторопласт.

В первую очередь присутствие этих современных материалов положительно сказалось на цене приборов. Однако сроки службы деталей схемы при этом сократились и довольно существенно. Правда, рынок насыщен комплектующими для любых марок унитазов, и в случае выхода из строя той или иной детали, всегда есть возможность приобрести на замену новую.

Пластиковое производство деталей для схем сливных устройств унитазов отметилось также теми преимуществами, какие сделали возможным создавать более совершенные запорные и сливные механизмы. Если из металла все необходимые элементы приходилось вытачивать и обрабатывать на станках, затрачивая массу рабочего времени, пластиковые детали любой формы просто отливаются с использованием форм. К тому же этот материал намного лучше поддается обработке. Пластик не окисляется под действием влаги, не подвергается коррозии, а по эксплуатационным параметрам почти ни чем не уступает деталям, которые изготавливались из металла.

Видео

В сюжете — Как работает арматура для унитаза.

В продолжение темы посмотрите также наш обзор Ремонт сливного бачка

Источник
http://santekhnik-moskva.blogspot.com/2018/03/slivnoj-mexanizm-dlya-unitaza.html

Конструкция унитаза: характеристики и нюансы: схемы (фото и видео)

Много лет назад одним из важнейших изобретений человечества стал унитаз. Сегодня в каждом доме обязательно присутствует такая конструкция. Чтобы обслуживать это приспособление, делать профилактику и ремонт, необходимо хорошо знать устройство унитаза. Он изготавливается в нескольких видах. Это влияет на его конструктивные особенности.

Унитаз с напольным креплением отличается удобством и простотой монтажа.

Унитаз подвесной еще называют настенным. Это устройство может иметь сливной бачок, который устанавливается в нише стены. Иногда бачок и не ставят. Помимо того, имеются:

унитаз напольный;
компакт-унитазы, комплектующиеся бачком;
отдельные унитазы;
приставные;
турецкие;
чаша «генуя».

Компактные устройства

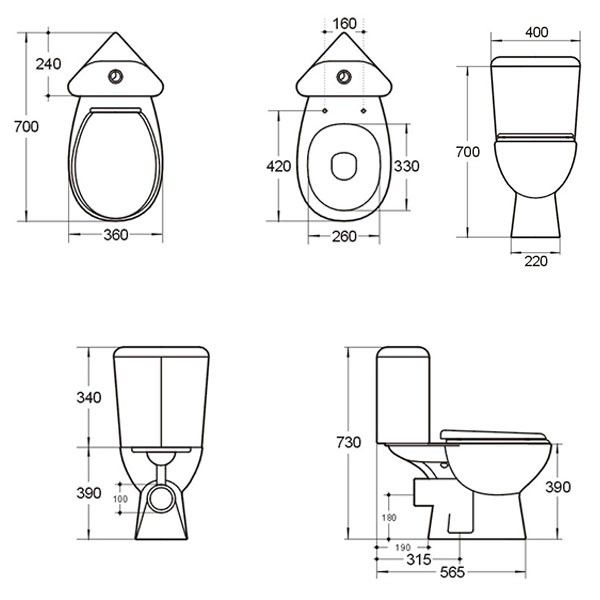

Схема компакт унитаза с размерами.

В России во времена СССР было решено сделать унитаз, который занимал бы мало места и был многофункциональным. Так появились компакт-унитазы. Эта конструкция и сегодня остается самой популярной моделью.

Конструкция унитаза снабжена:

чашей;
смывным бачком;
арматурой.

Данное устройство очень легко смонтировать практически в любой квартире, где санузел имеет небольшие габариты. Такой унитаз относится к классу напольных, иначе говоря, его крепление делают прямо к полу. Вся нагрузка ложится на пол, который удерживает массу устройства и седока.

Одним из недостатков такого устройства считается смывной бачок. Он занимает много места. При небольших размерах туалета, ноги пользователя иногда касаются двери.

Очень сложно обслуживать такое устройство. Для соблюдения гигиены необходимо держать в чистоте саму чашу и бачок. Мыть такую систему – весьма трудоемкое занятие.

Такая конструкция унитаза требует соблюдения чистоты всех коммуникационных подводок, а также канализационного выпуска. Надо сказать, что сегодня начали выпускаться монолитные унитазы. У этих устройств корпус сливается со стеной, скрыты все коммуникации. Чтобы сделать унитаз подобного типа, инженерами были разработаны конструкции новейшего типа. Такая модель отличается современным дизайном и эффектным внешним видом.

Выпуск канализации

Прибор с горизонтальным выпуском.

Перед приобретением устройства узнайте, где в туалете размещается сливное отверстие, идущее к канализационным трубам.

Такой выпуск может быть двух типов: вертикальным прямым (отверстие в полу), либо горизонтальным (отверстие в стене).

Исходя из этого и унитазы по методу выпуска и местоположению отводов, делятся на следующие изделия:

с горизонтальным выходом;
с вертикальным отводом;
с наклонным или косым выпуском (он расположен в 30/45° относительно плоскости полов).

Все эти разновидности имеют свои особенности.

Слив вертикального типа сопрягается с канализационным стояком, выходящим из пола. Это не очень удобно, однако дает расширенные возможности для планировки туалета либо санузла. Например, позволяет ставить унитаз на минимальном расстоянии от стены, это экономит площадь санузла. Либо наоборот, смещать прибор к середине помещения.
Наиболее практичен наклонный сливной выход унитаза. Он сопрягается с трубами стояка под углами от 30 градусов до 45.
Горизонтальный аналог должен находиться на одном уровне с отверстием для вертикального стояка, расположенным в стене.

Обратите внимание! Последние два типа выпусков дают возможность при помощи переходных патрубков (в том числе и гибких) соединять прибор со стояком, независимо от его местоположения. Такие сливы могут иметь и навесные, и напольные модели унитазов.

Подвесные унитазы

Схема строения и подключения унитаза.

В Европе получили широкое распространение подвесные устройства. В последние 10 лет, такие подвесные конструкции стали очень популярны и в нашей стране.

Преимуществом такого устройства является:

легкий уход;
высокая гигиеничность.

Благодаря тому, что чаша унитаза не имеет опоры, стало очень легко мыть пол такого туалета. Смывной бачок спрятан в стене, его практически не видно. Однако такая конструкция требует монтажа несущего каркаса, который должен иметь жесткую металлическую раму.

Каркас закрепляется к полу анкерными болтами. Для более высокой надежности, если есть такая возможность, его дополнительно крепят к стене. Подобная конструкция способна выдержать 400 кг.

На каркас устанавливается унитаз, совместно со сливным бачком. Вся конструкция обкладывается гипсокартонными листами. На виду остается только унитаз и кнопка смыва.

Главные детали унитаза:

Сливной бачок.
Чаша.
Сиденье.

Главной деталью чаши считается гидравлический затвор. Это кривой канал, который всегда заполнен водой. Его работа позволяет сточным водам уходить в канализацию. Такой сифон не пропускает нехорошие запахи и блокирует засоры.

Устройство чаши и сифона

Устройство унитаза включает такие его части, как сифон и чаша. Чаша — это видимая часть унитаза, куда непосредственно происходят отправления. Опускаясь, она плавно переходит в сифон. Последний необходим в качестве гидравлического затвора для газов, скапливающихся в системе. Сифон переходит в основной патрубок, который непосредственно идет в систему канализации. Сифон имеет изогнутую форму. В этом месте очень часто скапливаются различные нечистоты: мусор, волосы и т. д. В силу всего этого, унитаз необходимо периодически очищать различными методами. Можно применять химические вещества, такие как «Крот», «Мистер Мускул», «Тирет».

Хороший эффект дают некоторые народные средства, содержащие кислоты и щелочи в своем составе. Удалять засоры можно при помощи байпаса, он есть в каждой квартире.

Таким образом, можно сделать заключение о том, что устройство такого прибора, как унитаз, не очень сложно. Основными составляющими его частями являются сливной бачок и чаша. Наиболее сложно устроен бак. Устройство его отличается наличием клапанов, кнопок, поплавка.

Гидравлический затвор

Основным принципом деятельности этого механизма является изменение параметров атмосферного давления, которое образуется в канализационной системе и стояке. При атмосферном давлении, превышающем давление воздуха канализации, в гидрозатворе начинает уменьшаться количество жидкости, ее небольшая часть отправляется в стояк.

Вход гидрозатвора практически всегда изготавливается в вертикальной плоскости, его выход делают под углом 90 ° или слегка наклоненным. Если долго не пользоваться гидрозатвором, жидкость может просто испариться.

Конструкция унитазной чаши

На фото конструкции чашек унитазов.

Правильно подобрав сантехнический прибор по формы его чаши, вы будете избавлены от достаточно неприятной проблемы, а именно – брызг при использовании устройства.

Виды унитазов по чаше представлены ниже.

Унитазы тарельчатые

Данная конструкция уже устарела. У задней стенки чашки таких приборов имеется уступ (полочка) в форме тарелки. Несмотря на то, что данные модели не пользуются спросом, их все же можно найти в линейках зарубежных и наших производителей.

Основное преимущество такой конструкции – отсутствие водяного всплеска.

Однако подобные модели унитазов имеют много минусов.

В туалете присутствуют усиленные канализационные запахи, даже после того, как фекалии уже смыты.
На уступе прилипают остатки отходов жизнедеятельности. Их приходится постоянно убирать с помощью ершика.

На таких чашах постоянно образуются ржавые разводы.

При смывании на полке остается вода. Это с течением времени вызывает отложение известкового налета и появление ржавых разводов, они образуются по кромкам выступа.
Помимо всего прочего, унитаз с полкой в чаше неэкономично тратит воду.

Аналоги козырьковые (с уклоном)

Типы унитазов.

Такие приборы имеют в чаше уклон. Он может быть в разных моделях направлен как от передней стенки, так и от задней. В обоих вариантах брызг почти нет. Однако ершик для унитаза применять иногда все же приходится.

Обратите внимание! Чаши козырькового типа наиболее гигиеничны. Они дают гарантию минимального объема неприятных запахов.

Воронкообразные чаши

Изделие с воронкообразной чашей

Думая, какая форма чаши унитаза лучше, обратите внимание на воронкообразные аналоги.

Они гигиеничны, потому как ершик необходим лишь в крайних случаях.
Подобные унитазы экономичны в затратах воды.
Образование канализационных запахов минимальное.

Однако подобное устройство имеет один, но значительный минус – большое количество брызг. Исходя из этого, многие производители оборудуют свои воронкообразные приборы системой «Анти всплеск».

Принцип работы приспособления: чем воды меньше в гидрозатворе (обычно, уровень воды в нем примерно 7 см), тем и брызг меньше. Производители сантехнических приборов постоянно изменяют и их геометрию. Смысл улучшений в том, чтоб брызги не долетали до пользователя.

Система «Анти всплеск»

Так выглядит функция «Анти всплеска».

На данный момент чуть ли не все модели унитазов, цена которых достаточно высока, имеют в своих характеристиках подобную систему.

Однако тут следует учитывать, что это может быть всего лишь утверждением производителя и не являться правдой.

Обратите внимание! Если вы хотите установить своими руками прибор с функцией «Анти всплеск», то должны знать, что представляет собой такое устройство чаши. Перед приобретением унитаза вы должны проверить нижеследующее.

При такой системе чаша имеет особенную геометрию ее сливного отверстия: оно сужено до минимума, притоплено книзу и смещено в определенном направлении.
Еще один основной признак – столб воды (гидрозатвор) в сливе чаши находится на низком уровне (7 см).
Помимо этого, по контуру сливного отверстия должен быть расположен выступающий ободок.

Если чаша имеет все эти особенности, то она действительно оснащена системой «Анти всплеск».

Сливной бачок

Виды унитазов по типу выпуска.

Главной задачей этого устройства является подача воды, чтобы проводить очищение чаши унитаза. Когда изготавливается бачок, используют самые разные материалы:

керамику;
пластмассу;
чугун;
нержавейку.

Главными деталями сливного бачка считаются:

груша;
клапан;
тяга;
поплавок.

Груша изготавливается из обычной резины, поплавок делают из пластических материалов, для тяги применяется цветной металл, например, медь. Когда происходит спуск воды, начинает подниматься резиновая груша. Когда бачок опустеет, груша занимает свое первоначальное положение, полностью закрывая сливное отверстие.

Переливом является цилиндр, снабженный горловиной.

Когда ломается поплавковый клапан, через перелив уходит лишняя вода, попадая в унитаз. Иногда конструкция перелива сделана совместно с грушей, но чаще всего его делают отдельным узлом.

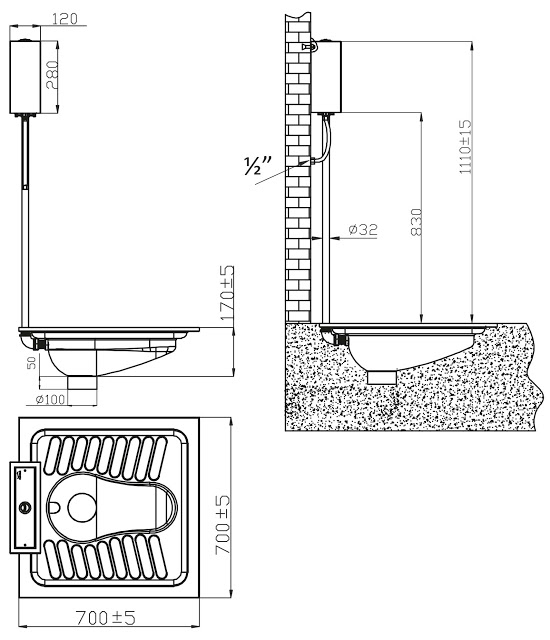

Очень давно в домах монтировались унитазы, имеющие отдельный высоко закрепленный бачок. В этих устройствах использовалась сифонная система спуска. Отрицательной стороной такого механизма становилась высокая шумность.

Механизм слива

Подсоединение коммуникаций

Схема смывного бачка.

Водопроводные трубы и бачок соединяются резиновыми шлангами, имеющими латунные гайки, оборудованные кольцевыми уплотнителями. Весьма ненадежными в работе являются пластмассовые шланги, имеющие пластиковые гайки. Ими можно пользоваться только в качестве временного варианта.

Патрубок, к которому подключается холодная вода, устанавливается в зависимости от вида бачка. При боковой подаче жидкости он крепится сбоку, при подаче воды снизу его закрепляют внизу бачка. Надо заметить, что когда делается нижняя подача жидкости, сила шума, когда заполняется бачок, значительно ниже. Этот вариант намного красивее и приятнее.

У компактных унитазов, сбоку имеются отверстия, куда подключается водопровод. Одно закрыто заглушкой, прикрепленной к бачку самой обыкновенной гайки. При особой надобности поплавковый клапан может поменяться местами и стать заглушкой.

Наиболее сложной деталью сливного бачка считается поплавковый клапан, изготовленный совместно с поплавком. Известно несколько вариантов изготовления клапана:

регулируемый;
нерегулируемый.

При любом исполнении его главной задачей остается автоматическое закрытие поступления воды в сливной бачок, когда нужный уровень доходит до критической отметки.

Сегодня широко распространены двухрежимные устройства. Они дают возможность регулировать расход воды в смывном бачке. Для снятия верхней крышки в данных конструкциях нужно предварительно удалить кнопку слива.

Особенности конструкции двухрежимного слива

Подобное смывное устройство для унитаза функционирует в двух режимах:

Стандартном
. В этом случае сбрасывается вся жидкость из резервуара в количестве 4 – 6 литров.
Половинном
. После нажатия на кнопку слива высвобождается лишь половина объема бачка.

Сливная система

Сливной бачок с полочкой.

При покупке унитаза необходимо прежде всего ознакомиться с существующей горловиной. От нее зависит будущая конструкция всей канализационной системы и нормальная работа унитаза.

Горловина может иметь несколько видов:

вертикальная;
горизонтальная;
угловая.

Специалист, который будет устанавливать унитаз, подскажет какую именно нужно приобрести модель.

Главным критерием будет монтаж. Основной сложностью станут проложенные коммуникации.

Принцип работы

Жидкость может подаваться в прибор разными способами:

Если конструкция предусматривает нижнюю подачу жидкости в прибор, тогда сливная арматура располагается внизу резервуара. Во время пользования оборудованием поплавок перемещается вертикально относительно направления штока.

Современный материал

Изготовление чаши выполняется из самых разных материалов:

стекло;
металл;
дерево;
пластмасса.

Пошаговая схема установки унитаза.

Однако наиболее часто к реализации предлагаются унитазы, сделанные из керамики:

санфарфор;
санфаянс.

Эти материалы очень сложно отличить, иногда это не может сделать даже профессионал. Их стоимость совершенно одинакова. Однако санфарфор имеет больше положительных качеств:

пористость;
меньше впитывает грязь;
ликвидирует запахи.

Чтобы определить вид материала, необходимо в магазине ознакомиться с каталогом. В нем обычно указывается вид материала, из которого изготовлена определенная модель.

Руководство по частям туалета со схемами

Стефан Георге | Опубликовано 10 мая 2022 г.

Купить сейчас

Очень важно знать, как устроен унитаз, чтобы при необходимости выполнять ремонт. Туалеты — это простые машины, которые используют простую рычажную систему и гравитацию для смывания отходов и воды.

Узнайте о компонентах унитаза, сколько стоят детали унитаза, как работает унитаз, а также несколько схем унитаза для справки.

Детали туалета Диаграмма

Посмотреть в галерее

Хотя механика унитаза относительно проста, в нем задействовано несколько частей, как показано на этой диаграмме деталей унитаза:

На этой диаграмме внутренних частей унитаза показана каждая отдельная деталь, деталь и оборудование. задействованы, но есть несколько основных функций, о которых вам нужно позаботиться.

Основные части унитаза

Туалетная система состоит из трех основных частей:

Бачок унитаза – верхний накопительный бачок унитаза, который опирается на чашу унитаза. Он вмещает около 2 галлонов резервной воды. Установка отдельно.
Унитаз – удлиненный круглый сосуд для воды и отходов. Когда бак смывается, вода закручивается вокруг чаши и удаляет отходы под действием силы тяжести.
Сиденье для унитаза – сиденье поставляется с крышкой, петлями и болтами для крепления к унитазу.

Для работы гравитационной системы детали должны быть водонепроницаемыми. Любые детали и детали, потерявшие водонепроницаемость, приведут к протечке унитаза, а не к сливу или наполнению.

Давайте разобьем эту схему частей унитаза на каждый раздел, чтобы поближе рассмотреть части унитаза.

Детали бачка унитаза

Части бачка унитаза отвечают за запуск механизма смыва и содержат все детали смыва унитаза.

Посмотреть в галерее

Схема деталей бачка унитаза

Эта схема бачка унитаза дает вам краткий обзор деталей, не будучи слишком сложной.

Детали бачка унитаза пластмассовые и резиновые, за исключением смывной цепи.

Наружные части бачка унитаза

Бачок унитаза состоит из нескольких внешних компонентов. Остальные находятся внутри бака.

Ручка унитаза – простой рычаг, запускающий процесс смыва
Бачок – вмещает воду для смыва унитаза и содержит элементы для смыва
Крышка бачка унитаза – устанавливается на бачок бачка и крепится петлями

Части внутри бачка унитаза

Внутренние части бачка унитаза имеют наибольшее количество подвижных частей. Многие проблемы с давлением и наполнением воды возникают из-за сломанных частей в бачке унитаза.

Смывной клапан – резиновая пробка, закрывающая бак от смыва
Рычаг отключения – пластиковый или металлический стержень, который соединяется с ручкой унитаза и цепью
Подъемная цепь – крепится к рычагу отключения и поднимает заслонка, когда ручка унитаза поднимается
Наполнительный клапан , также известный как шаровой кран, отвечает за повторное наполнение бачка после смыва унитаза и подключается к водопроводу
Поплавковый шар и стержень – плавающий шар, который прикрепляется к наливному клапану и заставляет клапан закрываться, когда вода достигает максимального уровня дополнительная вода в чашу
Переливная трубка – отводит воду, если наполнительный клапан или поплавковый шар и стержень выходят из строя

Анатомия бачка унитаза компактна, но в нем достаточно места для хранения достаточного количества воды для смыва в унитазе.

Части унитаза

См. в галерее

Компоненты унитаза встроены в конструкцию и не имеют движущихся частей. Эта нижняя половина унитаза использует гравитацию для перемещения отходов через сифоны унитаза.

Унитаз

На этой простой схеме унитаза показано, как работает унитаз.

На схеме чаши унитаза показано, как вода течет по внутренней трубе и по сифону в основной канализационный сток.

Внутренние части унитаза

Ни одна из внутренних частей унитаза не двигается. Все они встроены в конструкцию туалета.

Прокладка клапана створки – соединение между бачком и чашей, где находится клапан створки струя — большая водометная струя, расположенная вдоль края, которая сбрасывает воду через главный люк
Трап – путь воды через нижнюю часть унитаза перед попаданием в сифон
Выход – основание чаши, где фланец унитаза соединяется с трубой пола
Фланец унитаза – резиновое кольцо, которое соединяется с водосточной трубой и крепит унитаз к полу; фланцы требуют воскового кольца для полной герметизации

Детали наружной сантехники туалета

Эта сантехника включает в себя детали, связанные с подключением чистой воды к унитазу и выходом грязной воды из унитаза.

Туалетная сантехника

Шланг для свежей воды – идет от стены, которая соединяет линию пресной воды с наливным клапаном
Запорный клапан – клапан закрывает шланг для пресной воды и способ закрытия унитаза в случае протечки
Основной слив – где использованная туалетная вода выходит в канализационную трубу и находится прямо под фланцем унитаза

Сиденье для унитаза

Посмотреть в галерее

На этой базовой схеме показаны детали наиболее распространенных сидений для унитазов.

Детали сиденья для унитаза:

Крышка – закрывает сиденье унитаза и предотвращает падение предметов в унитаз – соединяется с унитазом и позволяет двигать сиденье и крышку вверх и вниз
Болты – прикрепляют петли к унитазу
Крышки болтов – пластмассовые детали, которые закрывают болты от намокания

Таблица стоимости деталей унитаза

Эта таблица дает вам примерное представление о том, сколько стоят детали унитаза. Эти цены являются средними для стандартных деталей унитаза среднего класса.

Туалетная часть	Средняя цена детали
Туалетный бак	$ 120
ТУБОВОЙ ТАНКА0213
Toilet bowl	$150
Toilet seat	$20
Toilet handle	$7
Trip lever	$8
Lift chain	$3
Fill valve	$ 13
Float Ball and Got	$ 8
Refill Tube	$ 2
overflow $ 2
0213
Toilet flange	$25
Toilet flange wax ring	$2
Toilet fresh water hose	$10

How a Toilet Works

View in gallery

Learning how a toilet поможет вам понять, как все части унитаза со смывом работают вместе.

Нажмите на ручку

Это поднимет сливной клапан и позволит воде вытечь из туалетного бачка.

Вода наполняет чашу

Вода течет через отверстия в ободе и кружится в чаше. Струя сифона выталкивает воду от края к сифону.

Отходы смываются через лоток

Гравитация заставляет воду двигаться по лотку, унося мусор.

Всасывание перемещает воду в канализацию

Всасывание происходит под действием силы воды и гравитационного притяжения. Он проталкивает жидкость через сифон, который смывает воду в основной сток.

Наполнение унитаза водой

Наполнительный клапан активирует и наполняет накопительный бак. Трубка пополнения направляет воду в трубку перелива и снова наполняет чашу водой.

Поплавковый клапан поднимается

Затем бак наполняется водой до тех пор, пока поплавковый клапан не поднимется до полного положения, перекрывая клапан заполнения.

Часто задаваемые вопросы (FAQ)FAQ

Являются ли запчасти для ремонта унитаза универсальными?

Существуют универсальные комплекты для ремонта унитазов, которые подходят для большинства унитазов и заменяют сломанные детали в бачке. Вам понадобится несколько инструментов для установки деталей, в том числе разводной ключ.

Сколько стоит замена деталей бачка унитаза?

Комплект для ремонта унитаза стоит около 20 долларов и поставляется со всеми деталями, необходимыми для замены компонентов бачка. Вы можете использовать те части, которые вам нужны, а остальные сохранить для запасных частей.

Где найти детали туалета?

Вы можете найти стандартные запасные части для унитаза в крупных хозяйственных магазинах, таких как Lowe’s или Home Depot. Walmart также предлагает запасные части.

Можно ли починить треснувший фланец унитаза?

Вы можете отремонтировать фланец унитаза. Купите фланец из ПВХ или АБС, который будет устойчив к растрескиванию. Если ваш туалетный фланец слишком низкий, вы можете получить удлинитель фланца. Тем не менее, провисший черный пол может быть проблемой, требующей ремонта или замены пола.

Сколько стоит ремонт туалета?

Если вы наймете сантехника, рассчитывайте, что вы заплатите от 100 долларов в час за два часа ремонта. Если вы делаете это сами, все, что вам нужно, это запчасти. Универсальный ремкомплект стоит около 20 долларов, а современный фланец и уплотнение — около 30 долларов.

Части унитаза: заключение

Существует несколько способов ремонта унитаза, которые можно выполнить самостоятельно, не вызывая сантехника. Если ваш унитаз засорился, вы можете использовать вантуз или сантехнический змеевик. Если ваша ручка шевелится и ничего не происходит, снова подсоедините цепь к ручке или наливному клапану.

Если вокруг основания унитаза на полу скапливается вода, возможно, потребуется заменить восковое кольцевое уплотнение. Это может быть треснувший фланец, если это не восковое кольцо. Восковые кольца универсальны и стоят около 5 долларов.

Замена треснувшего фланца может оказаться сложной задачей, поэтому лучше вызвать профессионального сантехника. Если вы решили заняться ремонтом треснувшего фланца, вы можете приобрести комплект фланца для унитаза, который будет поставляться с полными инструкциями по установке.

Если ваш бачок или чаша треснули, вы можете заменить любой компонент, не покупая унитаз целиком, хотя иногда компоненты стоят столько же, сколько новый унитаз.

Детали туалета и схема туалета | Руководство по ремонту своими руками

18 сентября 2022 г.

Вы владеете или арендуете дом или квартиру и имеете дело с протекающим унитазом, текущим унитазом или унитазом, который плохо смывается?

Если да, то сегодня мы здесь, чтобы показать вам, как просто решить любую проблему с помощью бачка для унитаза или унитаза — с пошаговыми инструкциями и схемами унитаза.

Если вы не знакомы с Частями туалета или у вас нет хорошей схемы Части унитаза, вы можете не знать, как починить унитаз или с чего начать при замене деталей бачка унитаза.

Лично, когда подобные проблемы с туалетом случаются в нашем доме, мы вызываем сантехника и оплачиваем им большой счет за ремонт.

Как только я узнал, что представляют собой детали бачка унитаза и как они работают, я смог купить детали унитаза и быстро сам позаботиться о ремонте. И это намного проще, чем вы думаете.

При наличии хорошей «схемы туалета» большинство ремонтов туалета может быть легко устранено домовладельцем. Для этого ремонта вам понадобится несколько основных ручных инструментов, но вам не понадобятся электроинструменты .

Краткий обзор

Базовая «Схема деталей унитаза»:

Схема бачка унитаза – BestHomeGear.com

Некоторые проблемы с унитазом требуют профессионального сантехника. С этим туалетом Диаграмма (выше) вы можете быстро определить все основные компоненты любого унитаза.

Инструменты для ремонта унитаза:

Помимо изучения схемы унитаза и изучения всех частей унитаза, очень важно починить работающий унитаз, вам понадобятся правильные инструменты для выполнения этих простых действий. ремонт.

К счастью, с туалетами относительно легко работать, и для них не требуется ничего, чего нет в стандартном домашнем наборе инструментов. Инструменты для ремонта унитаза включают:

Разводной ключ
Отвертка 4-в-1
Клещи
Тиски
Ножовка по металлу (если вы устанавливаете новые фланцевые болты – на которых нет отломов EZ)
Неглубокое ведро для воды — для сбора воды из бачка унитаза.
Мягкое полотенце или губка для уборки

Хотя инструменты могут различаться, большинство ремонтных работ можно выполнить с помощью разводного ключа и отвертки. Однако, если ваш унитаз устарел и на нем есть ржавые болты, вам также может понадобиться пара тисков, которые помогут вам ослабить их, прежде чем вы сможете снять их с помощью гаечного ключа.

Как смывается унитаз. Посмотрите это короткое видео:

Название каждого «бачка унитаза» Деталь:

Большинство деталей унитаза в сборе расположены внутри . Схема бачка унитаза . Некоторые люди называют эти детали «внутренностями унитаза», потому что они расположены внутри бака . Внутри бачка унитаза (бак — это резервуар для воды, который находится наверху унитаза) — вы найдете двух разных типов механизмов: один – промывочный клапан , а другой – наполнительный клапан .

Части туалетного бачка включают:

Туалетный бачок
Крышка бачка унитаза
Рычаг унитаза
Клапан заполнения туалетного бачка (запасная трубка)
Смывной клапан туалетного бачка (переливная трубка)
Заслонка для унитаза

Если вам нужна помощь в их идентификации, обратитесь к схеме деталей унитаза, чтобы увидеть все внутренние детали унитаза. Между прочим, если вам не нужно полностью заменить наполнительный клапан, ремонт, описанный ниже, не требует никаких инструментов.

1) Смывной клапан (схема)

Смывной клапан бачка унитаза – Besthomegear.

com

Первым шагом в ремонте деталей бачка унитаза является определение проблемных частей унитаза. Самый быстрый способ сделать это — найти вертикальную белую пластиковую трубку, стоящую внутри резервуара.

Он известен как Промывочный клапан и действует как защитный механизм, предотвращающий переполнение бака. Если вода течет в Промывочный клапан , тогда проблема связана с вашим Заливным клапаном (см. подробности ниже), который не закрывается должным образом. Мы вернемся к этому через минуту.

Однако, если вы обнаружите, что вода не достигает верхней части смывного клапана, а вместо этого вытекает в унитаз внизу, у вас проблема с туалетом Заслонка (подробности см. ниже) Имея это в виду, давайте рассмотрим каждую часть унитаза отдельно:

2) Заслонка унитаза (схема) Заслонка бачка унитаза – Besthomegear.

com

Компонент №1, который изнашивается в сливном клапане унитаза, – это деталь, известная как Заслонка 9. Заслонка — это резиновая деталь, соединенная со сливным клапаном, которая создает уплотнение между бачком унитаза и чашей, позволяя удерживать воду до тех пор, пока он не будет смыт. Если ваш унитаз работает постоянно и виноват не ваш наполнительный клапан, скорее всего, причиной проблемы является заслонка.

Самый простой способ определить, испортилась ли ваша заслонка, это нажать на нее рукой изнутри бака. Если дополнительное давление закрывает бачок и унитаз не работает, вероятно, необходимо заменить заслонку. Как и любая другая движущаяся часть, заслонки со временем изнашиваются, что в конечном итоге препятствует их надлежащей герметизации.

Замена заслонки унитаза:

Чтобы заменить заслонку, начните с отключения воды в туалете и слив бачка унитаза . После этого вы сможете проникнуть внутрь, взяться за клапан и осторожно снять его, потянув за выступы, которые крепят его с обеих сторон.

Затем отсоедините клапан от цепи, которая соединяется с ручкой унитаза.

Если в месте, где старая заслонка прилегает к седлу заслонки промывочного клапана, образовались отложения извести, слизи или жесткой воды, вы можете удалить их с помощью губки для чистки и убедиться, что новая заслонка имеет наилучшую форму. печать.

Чтобы завершить установку, прикрепите новую заслонку и снова прикрепите цепь к ручке. Прежде чем закончить, вы должны снова включить воду и проверить новую заслонку.

Хотя проблемы с промывочным клапаном обычно возникают из-за износа заслонки, могут возникнуть и другие проблемы.

Примечание. Хотя проблемы с промывочным клапаном обычно возникают из-за износа заслонки, могут возникнуть и другие проблемы. Если цепь, которая проходит между заслонкой и рычагом ручки, слишком ослаблена или слишком туго натянута, это может помешать правильному сливу унитаза. Если цепь кажется необычно ослабленной или настолько натянутой, что препятствует закрытию заслонки после промывки, вы можете попробовать отрегулировать саму цепь.

3) Клапан наполнения унитаза (схема)

Клапан наполнения бачка унитаза – BestHomeGear.Com корректируется правильно. Для этого отрегулируйте поплавок (это будет либо шарик поплавка , соединенный с рычагом/стержнем, либо более новый «поплавок » конструкции

См. обе схемы ниже) Просто осторожно поднимите поплавок в самое верхнее положение и послушайте, не перестанет ли течь вода.

Как отремонтировать или починить «наливной клапан» унитаза:

Если вода прекращается после временного подъема поплавка, значит, уровень воды не поднимает поплавок должным образом при заполнении резервуара. Многие туалеты имеют простой винт в верхней части узла клапана, который можно использовать для регулировки поплавковой чашки.

Если в вашем унитазе нет этой функции, слегка согните сам рычаг поплавка или отвинтите шарик поплавка постепенно против часовой стрелки. Это отрегулирует положение поплавкового шара в баке и перекроет воду в заливном клапане.

Если проблема не в поплавке, осмотрите сам узел наливного клапана унитаза , чтобы убедиться, что он не забит известковыми отложениями из вашей воды. Если наполнительный клапан застрял, снимите и очистите его или, что более вероятно, замените его.

4) Уплотнение наливного клапана (шайба)

Уплотнение наливного клапана унитаза (шайба) – Besthomegear.com

Часто маленький Клапан заполнения Шайба внутри клапана заполнения просто изнашивается. Это очень недорогая деталь, которую легко заменить.

Как закрепить шайбу клапана наполнения унитаза

Просто снимите верхнюю крышку клапана наполнения и осмотрите резиновую шайбу сверху. Если шайба заливного клапана кажется треснувшей, негибкой или изношенной, замените ее идентичной шайбой, доступной в любом хозяйственном магазине. Это может быть очень простым и дешевым решением, чтобы ваш наполнительный клапан не работал постоянно.

Примечание: Если все средства не помогли починить наполнительный клапан, вы можете снять весь узел наполнительного клапана, сняв нижнюю гайку, крепящую его к баку, и заменив его новым. Это решение немного более трудоемкое, чем другие, но оно решит любые проблемы, связанные с заливным клапаном.

Если вы не уверены, какой сменный клапан вам нужен, обязательно возьмите старый клапан в сборе с собой в хозяйственный магазин, чтобы вы могли попросить представителя сантехники помочь вам найти подходящую замену.

Примечание. Если вы хотите пойти безопасным путем и заменить все наиболее распространенные детали унитаза за один раз, воспользуйтесь приведенным ниже списком, чтобы подобрать все детали

«бачок унитаза»:

Наполнительный клапан в сборе (Обязательно замените на модель, подходящую для вашего унитаза)
Промывочный клапан в сборе
Заслонка (если не входит в комплект промывочного клапана)
Ручка унитаза, цепь и стопорная гайка

«Конструкции» бачка для унитаза

Для краткого ознакомления с двумя дополнительными «Конструкциями бачка для унитаза», которые вы можете найти в своем доме, мы также включили схему деталей унитаза ниже. На нем показаны два различных типа наполнительных клапанов, в том числе , более новая конструкция «поплавковая чашка» (изобретенная в 1950-х годах) и более старая конструкция наливного клапана « с шаровым краном» .

При замене наливного клапана вам следует искать современный наполнительный клапан унитаза с поплавком, так как наполнительные краны с шаровым краном уже не так полезны.

«Поплавковый стакан» Клапан наполнения бачка унитаза — который вы найдете при покупке большинства современных унитазов и замене новых деталей бачка унитаза:

Поплавковый клапан наполнения бачка унитаза — Besthomgear.com

4 На схеме туалетного бачка показан «старый» дизайн наливного клапана «Ballcock» — с «поплавковым шаром»: почти никогда не производимый, старый дом может иметь этот дизайн поплавка для унитаза.

Схема унитаза типа Ballcock – Besthomegear.

com

«Унитаз» Детали:

После того, как вы избавитесь от деталей бачка унитаза, детали унитаза станут проще, а их ремонт не составит труда.

«Унитаз» Детали включают:

Фарфоровый унитаз
Сиденье для унитаза
Восковое кольцо (уплотнение под унитазом) с напольными болтами в комплекте
Фланец для пола в туалете

Весь принцип работы унитаза довольно прост. Из унитаза вода сливается по искривленному потоку в отливку унитаза. Бачок туалета наполняется и снова готов к завершению процесса.

Сам унитаз герметизируется восковым кольцом, которое находится поверх полового фланца из ПВХ, а основная линия слива расположена под ним. Убедитесь, что вы установили напольные болты, показанные ниже, одновременно с новым восковым кольцом перед установкой унитаза на место.

«Унитаз»

Типичный унитаз – Besthomegear.com

Сиденье для унитаза

Как заменить сиденье для унитаза – Best Home Gear 9 Замена сиденья для унитаза

00648

Замена сиденья унитаза — один из самых простых видов ремонта своими руками. Сиденья для унитаза предлагаются двух разных форм (овальное или круглое), разных размеров и из разных материалов (пластик или дерево), но все сиденья для унитаза крепятся к чаше унитаза одним и тем же способом — двумя унитазными болтами.

Самым популярным сегодня сиденьем для унитаза является продолговатое пластиковое самозакрывающееся сиденье для унитаза. Измерьте чашу унитаза, определите форму, затем выберите сиденье, которое лучше всего соответствует размеру унитаза, предпочтениям и бюджету.

– Замена сиденья унитаза – начните с демонтажа существующего сиденья унитаза. Для этого зажмите плоскогубцами один из двух болтов под сиденьем унитаза и поверните верхний винт против часовой стрелки. Повторите то же самое, сняв второй болт и винт сиденья унитаза, затем снимите и выбросьте старое сиденье унитаза.

Чтобы установить новое сиденье для унитаза, просто установите новое сиденье для унитаза на место, затем установите два новых болта и винта и надежно закрепите новое сиденье для унитаза.

Примечание. В большинстве современных сидений для унитаза используется болт для унитаза с защелкой (откидывается с помощью отвертки с плоской головкой) или закручивающейся крышкой болта (без инструментов) , чтобы скрыть сиденье унитаза. болты. Гораздо более гигиеничный дизайн по сравнению с открытыми болтами сиденья унитаза.

Восковое кольцо

Независимо от того, ищете ли вы запчасти для унитаза American Standard или других производителей, типичный комплект для ремонта унитаза с восковым кольцом включает в себя анкеры для фланцев пола, гайки и шайбы.

Восковое кольцо – Besthomegear.com

Фланец для пола

напольный фланец – besthomegear.com

Вместе эти «детали пола» для установки унитаза создают полностью водонепроницаемое уплотнение между самим унитазом и сливной трубой, которая отводит воду и отходы, предотвращая их утечку на пол.

Если вода просачивается из унитаза и скапливается на дне, проблема почти наверняка заключается в поломке воскового кольца. Купите «Универсальное восковое кольцо для унитаза », которое подходит для 99% производимых современных унитазов.

Как «Заменить восковое кольцо в унитазе»

Многие домовладельцы немного паникуют, когда видят, что использованная туалетная вода просачивается из-под унитаза во время смыва, но не волнуйтесь, вам не понадобится схема водопровода унитаза. чтобы сделать это простое исправление.

На самом деле, это более распространенный ремонт, чем вы думаете. Проблема проста, ремонт туалета стоит менее 5,00 долларов США и прост для большинства домовладельцев, выполнив следующие 10 шагов:

1) Отключите подачу воды в туалет.

2) Отсоедините линию подачи воды рядом с задней частью унитаза.

3) Снимите напольный анкер Гайки , которые крепятся к болтам в основании унитаза

4) Слейте воду из унитаза – максимально.

5) Поднимите унитаз прямо вверх – и Снимите унитаз – и отложите его в сторону.

6) Снимите старое восковое кольцо . Чтобы очистить, тщательно соскребите и удалите все остатки. Если вы видите какое-либо повреждение фланца из ПВХ (прикрепленного к полу), снимите и замените фланец пола, чтобы он соответствовал размеру вашей дренажной трубы (этот тип повреждений встречается очень редко).

7) Совет: рекомендуется установить новые анкерные болты для унитаза с шайбами  (которые прилагаются к новому восковому кольцу) к фланцу унитаза (рисунок выше). Убедитесь, что вы устанавливаете их в те же прорези фланца унитаза, что и исходные болты.

8) Аккуратно установите новое восковое кольцо (плоской стороной вниз) и отцентрируйте его поверх фланца из ПВХ (на полу). .

Примечание. За последние несколько лет компания Fluidmaster разработала уплотнитель для унитаза «Без воска», который пользуется огромной популярностью. Вы можете заказать туалетное кольцо без парафина (рисунок ниже)

Прокладка для унитаза без воска – BestHomeGear.

Com

8) Установите болты унитаза на место и осторожно установите унитаз поверх нового воскового кольца, позволяя болтам унитаза пройти через нижнюю часть унитаза. (Будьте осторожны, чтобы не слишком сильно манипулировать восковым кольцом, когда устанавливаете его на верхнюю часть фланца, так как его сгибание может помешать формированию полного и герметичного уплотнения).

9) С помощью ножовки отрежьте анкерные болты унитаза длиной (некоторые ).0394 защелкивающиеся болты – если да, используйте плоскогубцы, чтобы отломить их на нужную длину)

10) Подсоедините подачу воды и проверьте отсутствие утечек в основании унитаза.

11). Настоятельно рекомендуется: Водонепроницаемый унитаз. № Для этого просто нанесите тонкий слой прозрачного или белого герметика вокруг унитаза в том месте, где он соприкасается с полом. Используйте наружный/силиконовый герметик для этого применения, который является водонепроницаемым.

Этот шаг особенно важен для туалетов или ванных комнат, которые расположены над законченными помещениями, и должен сдерживать перелив туалетной воды, не повреждая нижние потолки пола. Это один из лучших профилактических шагов, которые вы когда-либо делали для своего дома.

Герметик вокруг чаши унитаза

Метод установки альтернативного воскового кольца: «Новый» Установка унитаза:

Примечание. Если вы устанавливаете новый унитаз , предпочтительным методом установки воскового кольца будет его к нижней части самого унитаза, прежде чем прикрепить весь унитаз к фланцу унитаза из ПВХ на полу. Этот метод показан ниже:

Установка воскового кольца на унитаз – bethomegear.com

Вот еще одна хорошая статья, которую мы написали своими руками. Для домовладельцев — Как подключить трехпозиционный выключатель света

Бонус: «Как заменить туалет» — Туалет 101 — Этот старый дом

Если вы решили, что вам просто нужно заменить весь унитаз, а не только несколько его частей, не волнуйтесь – это не так сложно, как вы думаете.

Посмотрите это видео из This Old House на тему «Как поменять туалет»

Теперь, когда вы понимаете, как работают основные компоненты унитаза, вы сможете быстро определить, какие части унитаза вышли из строя, а затем отремонтировать или заменить их, а в случае переполнения унитаза обратиться в мастерскую для мокрой/сухой уборки. пылесос , чтобы быть готовым к быстрой уборке.

Вывод:

Если вы хотите сэкономить деньги и время, ожидая (и оплачивая) сантехника, подумайте о том, чтобы сделать простой ремонт унитаза своими руками в следующий раз, когда он начнет работать непрерывно или протекать. Прочитав немного и воспользовавшись некоторыми базовыми инструментами, вы теперь знаете, как привести туалет в рабочее состояние, быстро устранить риск затопления и в то же время избежать дорогостоящего ущерба и предотвратить появление плесени.

Есть дополнительные советы по ремонту туалетов? Оставьте нам быстрый комментарий ниже — мы будем рады услышать от вас.

Еще раз спасибо за посещение BestHomeGear.Com и удачи в ремонте туалета своими руками!

Дополнительная литература и ресурсы:

Как удалить пятна жесткой воды с унитаза
Как снять посудомоечную машину (до прибытия новой!) – BestHomeGear.com
Как заменить смеситель для унитаза
Как подключить дождевые бочки и сэкономить воду — Besthomegear.com
Как избавиться от муравьев навсегда — Besthomegear.com
Как очистить и заменить свечу зажигания газонокосилки? – BestHomeGear.com

НЕДАВНО ОБНОВЛЕНО

Сейчас популярно

Справочник покупателя

Детали для унитаза | Каждая часть и что каждая из них делает

Покупка запчастей для унитаза может быть ошеломляющей; для такого простого устройства внутри много деталей. Но не волнуйтесь — вы находитесь в правильном месте. Читайте дальше, чтобы узнать о частях унитаза и о том, что каждая из них делает.

Заявление об отказе от ответственности: Информация, включенная в этот пост, предназначена только для информационных целей и не должна восприниматься как юридический, финансовый совет или совет. Мы настоятельно рекомендуем проконсультироваться с профессионалом, прежде чем пытаться сделать какие-либо улучшения или ремонт дома своими руками.

Перейти к:

Части унитаза и их назначение
Часто задаваемые вопросы

Туалеты есть везде, и они далеко ушли от надворных построек и уборных. В США на смыв туалетов в жилых домах приходится 30 % потребления воды в каждом доме. Но, если нет проблем, маловероятно, что вы когда-либо будете думать о чем-то большем, чем о промывке.

В туалетах есть множество деталей, благодаря которым они работают. А когда они изнашиваются, заменить их часто относительно легко, особенно если вы можете идентифицировать различные детали.

В колледже я работал в отделе сантехники в Menards, поэтому я считаю себя экспертом во всем, что связано с сантехникой. Ниже я составил полезное руководство, которое поможет вам не вызывать сантехника и сэкономить большие деньги!

Части унитаза и их назначение

Вам не обязательно нужен сантехник, если с унитазом возникла незначительная проблема. Даже небольшое знание деталей унитаза и того, как они работают, может оказаться полезным.

1. Чаша

Тимофей Манзюк/Shutterstock

Унитаз – это место, где вы сидите. Со стороны это выглядит достаточно просто. Унитаз — это просто гладкий округлый унитаз из фарфора. Но внутри этой чаши находится немного анатомии, которая делает возможной промывку.

Читать дальше: Как удалить пятна от жесткой воды с унитаза

Уплотнение бачка

Это соединение — это место, где чаша унитаза соединяется с бачком, который находится над ним. Когда вы смываете унитаз, грязная вода из бачка вытекает, а вода в бачке заменяет ее.

Вода проходит через уплотнение бака, также называемое уплотнительным кольцом, или иногда просто прокладкой «бак-чаша». Эта небольшая деталь обеспечивает водонепроницаемость соединения между резервуаром и чашей.

Фланец для унитаза

Этот фланец или соединение является фактическим креплением к полу, которое удерживает унитаз на полу. Это также соединение сантехники для слива унитаза. Фланец обычно скрыт за основанием унитаза, где фланец крепится к полу несколькими винтами.

Некоторые фланцы также требуют нанесения герметика для дальнейшего уплотнения соединения. Следуйте инструкциям производителя для правильного применения и монтажа.

Восковое кольцо

Это уплотнение из воска — еще одна часть унитаза, которую большинство людей никогда не увидит. Но сургучная печать — это то, о чем сантехники знают толк, так как это стандартная сменная деталь, и для каждой установки унитаза требуется новая.

Кроме того, многие протечки унитаза происходят в этой точке, где унитаз крепится к фланцу пола. Восковая прокладка обеспечивает водонепроницаемость и герметичность между половым фланцем и унитазом.

Целостность сургучного уплотнителя со временем может разрушиться, поэтому, если вы когда-нибудь заметите немного воды, просачивающейся из-под унитаза после цикла смыва, скорее всего, вам понадобится новый сургучный герметик.

Дополнительные детали унитаза

Болты для унитаза — Прикрепите основание унитаза к напольному фланцу под
Заглушки для болтов унитаза — Подберите цвет к вашему унитазу и скройте головки болтов от посторонних глаз
Сиденье для унитаза — наиболее близко знакомая нам часть унитаза, овальная или круглая
Чехол на сиденье унитаза — Откидной чехол, который закрывает сиденье, когда унитаз не используется
Болты и крышки для унитаза — система застежек, фиксирующих сиденье и крышку, позволяющая открывать и закрывать их

2.

Бачок унитаза

Volodymyr_Shtun/Shutterstock

Бачок унитаза в основном отвечает за возможность смыва.

3. Вне резервуара

Africa Studio/Shutterstock

Начнем с видимых частей танка.

Ручка унитаза — это рычаг, на который мы нажимаем, чтобы активировать механизм смыва.
Клапан подачи воды — клапан регулирует подачу свежей бытовой воды в бачок унитаза
Соединитель или линия подачи воды — обычно короткий плетеный отрезок шланга, соединяющий бак с клапаном подачи воды

4. Внутри бака

Designua/Shutterstock

Если вы снимите крышку с верхней части бачка унитаза, внутри вы увидите следующие детали:

Смывной стержень

Смывной стержень является внутренним продолжением внешней ручки смыва. Как правило, пластиковая гайка с обратной резьбой крепится к внутренней части бака. Эта гайка часто может ослабнуть.

Подъемная цепь

Короткий отрезок цепи или проволоки соединяет промывочный стержень с остальной частью промывочного механизма. Если гайка крепления стержня ослабнет, ваша цепь может соскользнуть.

Так что рекомендуется регулярно проверять эту систему, чтобы знать, что она должна работать, и что она работает хорошо, что позволит устранить неполадки в будущем. Сломанная подъемная цепь является одной из наиболее частых причин отсутствия смыва в унитазе.

Шарик бака — также известный как Заслонка Поскольку он прикреплен к подъемной цепи, заслонка поднимается при нажатии на ручку, открывая клапан и направляя чистую воду из бака в чашу.

Заслонки — это рабочая лошадка наших смывов, поэтому неудивительно, что они нуждаются в периодической регулировке или замене. Если ваш унитаз продолжает работать, хотя в последнее время в нем не было смыва, скорее всего, виновата заслонка.

Кроме того, причиной медленного смыва унитаза часто является откидной клапан, который необходимо заменить. К счастью для вас, это одна из самых дешевых деталей унитаза, которую можно заменить всего за несколько минут.

Промывочный клапан

Промывочный клапан является внутренним элементом уплотнения бака. Вместе они смягчают, герметизируют и поддерживают соединение между баком и чашей.

Переливная трубка

Переливная трубка расположена вертикально внутри бака и открыта сверху. Когда уровень воды превышает вместимость бака, она попадает в переливную трубку и вниз в чашу. Эта система предотвращает переполнение резервуара водой.

Клапан подачи воды

Этот клапан регулирует подачу воды в бак. Иногда его называют шаровым краном, он требует больше воды при смыве унитаза, чтобы заменить то, что вылилось из бачка. Затем, когда бак снова наполняется, он останавливает поток воды.

Поплавок

Поплавок является частью подающего клапана. Когда вода возвращается в бачок, а ее уровень увеличивается по мере пополнения после смыва, она поднимает этот клапан. Когда она достигает заданного значения, сигнализируя о том, что бак полон, клапан закрывается, останавливая поток воды.

Запасная трубка

Эта небольшая трубка идет от промывочного клапана к переливной трубке. Его цель – обеспечить попадание струйки воды в унитаз во время цикла смыва. Он заменяет небольшой объем воды, который находится внутри основания чаши между смывами.

Небольшой объем воды является важной характеристикой безопасности туалетов. Он обеспечивает герметичность между нашими домами и канализацией, предотвращая обратное попадание канализационных газов в наши дома.

Часто задаваемые вопросы

VVVproduct/Shutterstock

У многих домовладельцев возникают вопросы о туалетах. Мы используем их все время, поэтому мелкие проблемы часто требуют внимания. Знание частей унитаза может быть очень полезным.

Как определить детали унитаза?

Самый простой способ идентифицировать детали унитаза — иметь базовое представление о расположении вашего унитаза. Вам не обязательно нужен сантехник для каждого мелкого ремонта туалета. Имея базовое представление о частях унитаза и о том, как они работают, вы можете сэкономить много денег. Чтение нашего руководства — отличное начало.

Что внутри туалетного бачка?

Не бойтесь снимать верхнюю часть бака. Аккуратно положите его на пол и выполните смыв. Вы можете наблюдать за сливом воды, а затем вы увидите действие заслонки, ручки, поплавка и всех движущихся частей, которые объединяются для завершения цикла промывки.

Вода на пути. Как я могу увидеть свои части туалета?

Если вы хотите немного поиграть или посмотреть поближе, подумайте о том, чтобы перекрыть кран подачи воды. Этот маневр предотвратит самонаполнение бака водой и позволит вам более внимательно осмотреть внутренние детали.

Затем, когда проверка завершена, просто снова включите воду и наблюдайте, как резервуар наполняется. Затем осторожно установите на место крышку резервуара. Всегда полезно быть очень осторожным с крышкой, так как она тяжелая.

Он может повредить поверхности, с которыми соприкасается, если вы не будете осторожны. Также довольно легко сколоть крышку, что может привести к неприглядному следу или даже к трещине, которая потребует замены.

РубрикаРазное
