Управление трехходовым клапаном: Контроллер смесительного клапана Tech I-1

Содержание

Контроллер смесительного клапана Tech I-1

Контроллер с жидкокристаллическим дисплеем для управления трехходовым или четырехходовым смесительным клапаном и клапаном насоса. Усовершенствованная модель контроллера ST-431n с возможностью управления через новое мобильное приложение emodul.
Предназначен для управления трех- или четырехканальных смесительных клапанов с возможностью подключения дополнительного клапана насоса. Контроллер дополнительно может взаимодействовать с двумя модулями клапана i-1, i-1М или ST-431N, что дает возможность управлять в сумме тремя смесительными клапанами. Оснащен функциями погодозависимого управления, недельного программирования, а также может взаимодействовать с комнатным терморегулятором. Дополнительным преимуществом устройства является защита температуры возврата при слишком низкой температуре обратки.

Инструкция по эксплуатации Tech I-1 (pdf)

Функциональные возможности контроллера Tech i-1:

  • плавное управление трех или четырехходовым смесительным клапаном
  • управление работой насоса клапана
  • возможность для управления двумя клапанами при помощи модулей расширения
  • недельное программирование
  • защита температуры возврата
  • погодозависимое управление
  • возможность совместной работы с беспроводным комнатным терморегулятором с коммуникацией RS (просмотр и изменение температуры главного контроллера)
  • возможность совместной работы с традиционным проводным комнатным терморегулятором (двухпозиционным – вкл/выкл)
  • возможность подключения интернет-модуля ST-505 Ethernet или Wi-Fi RS для дистанционного контроля и управления через интернет по домашней сети
  • возможность подключения модуля ST-65 GSM для дистанционного контроля и управления со смартфона GSM
  • USB-порт для обновления программного обеспечения.
  • управление и контроль с помощью нового мобильного приложения emodul

Подключение контроллера

К разъему RS (RS STEROWN) необходимо подключить кабель RS, соединяющий наш модуль клапана i-1 с главным контроллером (это может быть контроллер котла или другой модуль клапана i-1). Данный разъем используется для работы модуля в подчиненном режиме.
К разъему RS MODULY, подключаем обслуживаемые контроллером устройства, например: интернет-модуль, GSM-модуль либо другой модуль клапана. Данный разъем используется для работы контроллера в основном (главном) режиме.

Особенности управления Tech I-1

Управление производится при помощи кнопок плюс и минус на корпусе контроллера, при помощи которых пользователь перемещается по пунктам меню. Для подтверждения выбранной позиции меню следует нажать кнопку меню. Если Вы хотите выйти на основной экран (или в меню более высокого уровня), следует нажать кнопку выход. Таким же образом производятся изменения всех настроек. Если после подключения клапана к контроллеру окажется, что он должен быть подключен наоборот, то не нужно переключать провода подачи питания — достаточно всего лишь изменить в меню панели управления направление открытия.

В меню можно выбрать несколько режимов работы контроллера Tech i-1
СТАНДАРТНЫЙ – поддерживает заданную температуру на выходе клапана.
КОМНАТНОЕ РЕГУЛИРОВАНИЕ – пульт управления поддерживает заданную температуру на выходе клапана до момента, когда комнатный термостат подаст сигнал о перегреве помещения (размыкание контакта). Тогда
заданная температура будет уменьшена на установленную величину для параметра СНИЖЕНИЕ КОМНАТНОЙ ТЕМПЕРАТУРЫ.
ПОГОДОЗАВИСИМОЕ РЕГУЛИРОВАНИЕ – задаваемая смесительному клапану температура зависит от температуры воздуха снаружи.
РЕГУЛИРОВАНИЕ КОМНАТНОЕ И ПОГОДНОЕ.
В каждом из режимов работы имеется возможность использования недельного программирования параметров работы контроллера. Недельное управление можно запрограммировать в двух разных режимах:
РЕЖИМ 1 — возможность детально запрограммировать отклонения заданной температуры для каждого дня недели по отдельности.
РЕЖИМ 2 — возможность детально запрограммировать отклонения заданной температуры для рабочих дней (Понедельник — Пятница) и выходных (Суббота и Воскресенье).

Подробнее о некоторых функциях контроллера Tech I-1

Функция «Разность температур помещения» в меню контроллера Tech I-1 определяет единичное изменение текущей комнатной температуры (с точностью до 0,1°С), при которой произойдет установленное изменение температуры, заданной клапану (функция активна только с комнатным регулятором ТЕСН, имеющим собственный комнатный датчик).

Управление дополнительным клапаном возможно только при покупке и подключении к Tech i-1 управляющего модуля ST-61, который в стандартной конфигурации не подключен к контроллеру. Чтобы управлять двумя клапанами следует подключить два модуля ST-61.

Модуль GSM.
Управление возможно после приобретения и подключения к контроллеру дополнительного управляющего модуля ST-65 (не входит в комплект поставки)
Модуль GSM является дополнительным устройством, которое работает с контроллером котла и позволяет осуществлять дистанционное управление котлом с помощью мобильного телефона.
Пользователь информируется SMS-сообщением обо всех аварийных сигналах контроллера котла, а, отправляя соответствующее SMS-сообщение, получает в ответ сообщение с информацией о
текущей температуре всех датчиков. После введения кода авторизации возможно также удаленное изменение заданных температур.
GSM модуль может также действовать независимо от контроллера котла. Он имеет два входа с датчиками температуры, один — контактный для использования в произвольной конфигурации
(обнаруживающий замыкание/размыкание контактов) и один управляемый выход (например, возможность подключения дополнительного контактора для управления любой электрической
цепью).
Когда любой температурный датчик достигнет заданной максимальной или минимальной температуры, модуль автоматически отправит SMS с такой информацией. Точно так же происходит и в случае замыкания или размыкания контактного входа, что можно использовать, например, для элементарной защиты имущества.

Интернет-модуль.
Это устройство, которое позволяет осуществлять дистанционный контроль над работой котла с помощью сети Интернет.
Через сайт emodul.pl владелец контролирует на экране компьютера, планшета или смартфона состояние котла и работу датчиков температуры. Можно удаленно изменять настройки их работы, температуры, заданной для насоса и клапанов и др.

Пропорциональный регулятор RS.
Данная настройка определяет, на сколько градусов температура клапана повысится или понизится при единичном изменении комнатной температуры.Эта
Функция активна только в случае использования контроллера с комнатным регулятором TECH.
температур помещения».
ПРИМЕР:
Настройки:
Разница температур помещения 0,5˚С
Изменение заданной температуры клапана 1˚С
Заданная температура клапана 40˚С
Заданная температура комнатного регулятора 23˚С
Вариант 1:
Если комнатная температура возрастет до 23,5˚С (на 0,5˚С выше заданной температуры помещения), то клапан прикроется до заданной 39˚С (на 1˚С).
Вариант 2:
Если комнатная температура понизится до 22˚С (на 1˚С ниже заданной температуры помещения), то клапан откроется до заданной 42˚С (на 2˚С — потому что на каждые 0,5˚С разницы
температуры помещения заданная температура клапана изменяется на 1˚С).

Максимальная температура пола.
(Опцию можно будет увидеть только тогда, когда тип клапана установлен как напольный)
Функция обозначает максимальную температуру, которой может достичь датчик клапана (если выбран Напольный). После достижения данного значения клапан будет закрыт, а насос выключен, и появится информация о перегреве пола на главном экране контроллера.

Защита котла.Максимальная температура.
Защита от слишком высокой температуры центрального контура отопления предполагает исключение опасного роста температуры котла. В случае опасного роста температуры клапан начинает
открываться в сторону системы отопления дома в целях охлаждения котла.

Защита возврата. Минимальная температура возврата.
Данная функция позволяет установить защиту котла от слишком холодной воды, возвращающейся из главного контура, которая может стать причиной низкотемпературной коррозии котла. Если температура слишком низкая, клапан прикрывается до того момента, пока короткий контур котла не достигнет определенной температуры.

Клапанный насос.
Данная опция позволяет произвести выбор режима работы насоса.
— Всегда включен: насос работает в течение всего времени, независимо от температур.
— Всегда выключен: насос выключен всегда, а регулятор управляет только работой клапана.
— Включен выше порогового значения: насос включается выше установленной температуры включения. Если насос будет включаться выше порогового значения, то необходимо также задать пороговую температуру включения. Учитываются показатели датчика центрального контура отопления.

Анти-стоп насосов.
После подключения данной функции насос клапана будет включаться каждые 10 дней на 2 минуты. Это препятствует застою воды и образованию отложений в системе отопления после окончания отопительного сезона.

Комплектация контроллера Tech i-1:
датчик температуры,
датчик температуры обратного потока,
датчик котла,
датчик внешней температуры

Технические характеристики контроллера смесительного клапана Tech i-1

Компания производитель: Tech Sterowniki (Польша)
Напряжение питания, Вольт: 220 AC +/- 10%
Тип оборудования: контроллер (терморегулятор) смесительного клапана
Диапазон регулирования температуры теплоносителя, °С: 8 — 90
Температура окружающей среды, °С: от 10 до 50
Температурная стойкость датчика, °С: от -25 до 90
Потребляемая мощность, Вт: 4,0
Предохранитель, A: 1,6
Максимальный ток нагрузки для каждого выхода, А: 0,5
Масса, кг: 1,0
Габариты ШхВхГ, мм: 110x163x57
Точность, °С: 1,0
Тип регулирования: электронное
Жидкокристаллический дисплей
Предусмотрена возможность для установки терморегуляторана стену

Контроллер смесительного клапана Tech ST-431N

Euro €USD $РФ руб

Москва, 3-й Нижнелихоборский проезд 1А, стр. 6

 [email protected]

 +7(495) 369-17-94

КОРЗИНА

Корзина пуста

MOD_VIRTUEMART_CART_AJAX_CART_PLZ_JAVASCRIPT

  • Главная
  • Автоматика для отопления и дома
  • Контроллеры TECH Controllers
  • Контроллер смесительного клапана Tech ST-431N

Производитель:

артикул: tech-st-431n


Коротко о товаре:

Обслуживает 3 смесительных клапана, дистанционное управление отоплением через интернет или со смартфона GSM

  • Описание
  • Характеристики
  • Отзывы
  • Похожие

Терморегулятор предназначен для плавного управления трехходовым или четырехходовым смесительным клапаном с возможностью подключения дополнительного насоса клапана. Опционально может работать с двумя модулями Tech ST-61, что, в общей сложности, дает возможность управлять в сумме тремя смесительными клапанами.

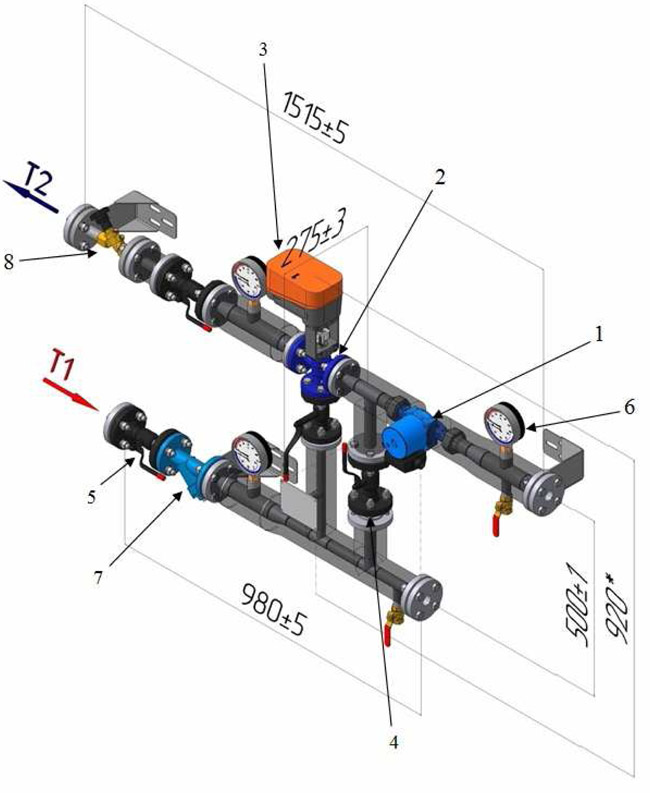

Принцип работы основан на смешивании горячей циркуляционной воды с более прохладной водой, возвращающейся из контура подогрева. Таким образом поддерживается требуемая температура теплоносителя на заданном уровне. Насос должен быть установлен за смешивающим клапаном, а датчик температуры должен быть расположен за клапаном и насосом, чтобы как можно точнее контролировать температуру на выходе клапана.

Функциональные возможности контроллера смесительного клапана Tech ST-431N:

  • Плавное управление трехходовым или четырехходовым смесительными клапанами.
  • Есть возможность управления в общей сложности тремя смесительными клапанами с помощью дополнительных модулей ST-61v4 или ST-431n.
  • Управление работой циркуляционного насоса.
  • Обеспечивает защиту температуры возврата от закипания воды в коротком контуре котла или от низкой температуры воды, возвращающейся в котел.
  • Погодозависимое управление.
  • Недельное программирование.
  • Совместная работа с комнатным терморегулятором Tech с беспроводной связью RS (просмотр и редактирование температур главного контроллера) или традиционной проводной (двухпозиционный – вкл/выкл).
  • Возможность подключения интернет модуля Tech ST-505 Ethernet, позволяющего дистанционно управлять и контролировать работу котла через интернет и локальную Wi-Fi сеть. Пользователь контролирует на экране домашнего компьютера состояние всех устройств инсталляции котла, а работа каждого устройства представлена в виде анимации. Кроме возможности контроля за температурой каждого датчика пользователь может удаленно изменять температурные параметры как для насосов, так и для смесительных клапанов.
  • Функция Антистоп насоса. Благодаря этой опции насос клапана будет включаться через каждые 10 дней на 2 минуты. Это предотвращает его закисание при длительном простое вне отопительного сезона.
  • К контроллеру можно подключить беспроводной комнатный термостат Tech.
  • Защита от слишком высокой температуры возврата для предотвращения опасного повышения температуры котла. Пользователь самостоятельно задает максимальную допустимую температуру возврата и, в случае ее опасного повышения — клапан начинает открываться для подмеса более прохладной воды. Эта функция включена постоянно (ее можно выключить только в сервисном меню).
  • Защита от слишком низкой температуры возврата воды, возвращающейся из главного контура циркуляции, которая может стать причиной низкотемпературной коррозии котла. Защита возврата работает таким образом, что если эта температура слишком низкая, то клапан прикрывается до тех пор, пока теплоноситель в контуре котла не достигнет соответствующей температуры.
  • Максимальная температура теплого пола, для предотвращения растрескивания стяжки. При ее достижении происходит полное закрытие клапана, а пользователю подается соответствующий сигнал тревоги.

Особенности управления Tech ST-431N

Управление производится при помощи кнопок плюс и минус на корпусе контроллера, при помощи которых пользователь перемещается по пунктам меню. Для подтверждения выбранной позиции меню следует нажать кнопку меню. Если Вы хотите выйти на основной экран (или в меню более высокого уровня), следует нажать кнопку выход. Таким же образом производятся изменения всех настроек. Если после подключения клапана к контроллеру окажется, что он должен быть подключен наоборот, то не нужно переключать провода подачи питания — достаточно всего лишь изменить в меню панели управления направление открытия.

В меню можно выбрать несколько режимов работы контроллера Tech ST-431N
СТАНДАРТНЫЙ – поддерживает заданную температуру на выходе клапана.
КОМНАТНОЕ РЕГУЛИРОВАНИЕ – пульт управления поддерживает заданную температуру на выходе клапана до момента, когда комнатный термостат подаст сигнал о перегреве помещения (размыкание контакта). Тогда
заданная температура будет уменьшена на установленную величину для параметра СНИЖЕНИЕ КОМНАТНОЙ ТЕМПЕРАТУРЫ.
ПОГОДНОЕ РЕГУЛИРОВАНИЕ – задаваемая клапану температура зависит от температуры воздуха снаружи.
РЕГУЛИРОВАНИЕ КОМНАТНОЕ И ПОГОДНОЕ. В этом режиме, если температура в помещении (комнатный терморегулятор) еще не достигла заданной, то клапан работает так же, как и при погодном регулировании. В момент достижения заданной температуры воздуха, клапан начинает работать в режиме комнатное регулирование.
В каждом из режимов работы имеется возможность использования недельного программирования параметров работы контроллера.

Функция «Разность температур помещения» в меню контроллера ST-431N определяет единичное изменение текущей комнатной температуры (с точностью до 0,1°С), при которой произойдет установленное изменение температуры, заданной клапану (функция
активна только с комнатным регулятором ТЕСН, имеющим собственный комнатный датчик).
Пример настроек контроллера Tech ST-431N:
— разность температур помещения 0,5°С
— изменение заданной клапану температуры 1°С
— заданная клапану температура 40°
— заданная температура комнатного регулятора 23°
Управление смесительным клапаном будет осуществляться так:
— если комнатная температура повысится до 23,5°С (на 0,5°С), то клапан закроется до заданной 39°С (на 1°С).
— если комнатная температура понизится до 22°С (на 1°С), то клапан приоткроется до заданной 42°С (на 2°С).

Управление дополнительным клапаном возможно только при покупке и подключении к пульту управления управляющего модуля Tech ST-61, который в стандартной конфигурации не подключен к контроллеру. Чтобы
управлять двумя клапанами следует подключить два модуля ST-61.



Схема подключения Tech ST-431n

Технические характеристики контроллера смесительного клапана Tech ST-431N

Компания производитель: Tech Sterowniki (Польша)
Напряжение питания, Вольт: 220 AC +/- 10%
Тип оборудования: контроллер (терморегулятор) смесительного клапана
Диапазон регулирования температуры теплоносителя, °С: 8 — 90
Температура окружающей среды, °С: от 10 до 50
Температурная стойкость датчика, °С: от -25 до 90
Потребляемая мощность, Вт: 4,0
Предохранитель, A: 1,6
Максимальный ток нагрузки для каждого выхода, А: 0,5

Масса, кг: 1,0
Габариты ШхВхГ, мм: 110x163x57
Точность, °С: 1,0
Тип регулирования: электронное
Жидкокристаллический дисплей
Датчик температуры котла
Датчик температуры клапана
Датчик температуры возврата
Датчик наружной температуры
Предусмотрена возможность для установки терморегуляторана стену

Отзывы

Еще нет отзывов об этом товаре.

3-ходовой регулирующий клапан, 3-ходовой отводной регулирующий клапан, привод трехходового клапана

::до

3-ходовой регулирующий клапан Masoneilan серии 80000

  • Размер

    от 1 до 10 дюймов (от 25 до 250 мм)

    Характеристики и соединения

    Фланцевое: ANSI 150–600, UNI-DIN 10–100

    Резьба: NPT от 3/4” до 2” (от 20 до 50 мм)

    Сварной: BW или SW, ANSI 900–2500 по запросу

    Материалы корпуса

    углеродистая сталь

    ; нержавеющая сталь; хром-молибден

    Приводы

    модель 87/88 многопружинная диафрагма; пружинная мембрана модели 37/38; цилиндр

    Отделка

    V-образная заглушка

    Внутренние характеристики

    линейный

    Описание

    Серия 80000 представляет собой трехходовой регулирующий клапан для тяжелых условий эксплуатации, предназначенный как для совмещения, так и для отвода. Стандартные функции включают в себя:

    Тяжелая направляющая

    Конструкция серии Masoneilan 80000 включает в себя верхнюю направляющую в плунжере, а также направляющую в местах расположения седловых колец, обеспечивающую чрезвычайно хорошую поддержку и стабильность конструкции.

    Большая емкость

    Большие проточные галереи в серии 80000 обеспечивают конструкции с высокой пропускной способностью и низким восстановлением давления. Высокие критические коэффициенты расхода достигаются как в комбинированной, так и в отводной конфигурациях.

    Стабильность потока

    Серия 80000 представляет собой двухседельную конструкцию, в которой поток стремится открыть клапан на обоих портах. Это обеспечивает присущую динамическую стабильность, что приводит к превосходным характеристикам управления дроссельной заслонкой.

    Широкий рабочий диапазон

    Конструкции

    доступны в различных размерах и могут быть сконфигурированы для работы в чрезвычайно широком диапазоне температур. Это достигается за счет использования высококачественных материалов и конструктивных конфигураций.

    Сокращение выбросов

    Серия 80000 может поставляться с уплотнением Masoneilan LE, обеспечивающим низкий уровень выбросов, соответствующий различным мировым экологическим нормам.

    Соответствие NACE

    Конструкция

    для работы в сернистых средах в соответствии со стандартом NACE MR 0103 легкодоступна. Также могут быть предоставлены приложения, требующие соответствия MR 0175, 2003 Rev или ISO 15156.

    • Большие проточные каналы обеспечивают эффективную работу с загрязненными средами и высокую пропускную способность. Тяжелый плунжер клапана и направляющая штока обеспечивают динамическую стабильность, что приводит к превосходному управлению технологическим процессом и повышению производительности технологического процесса.
    • Доступ сверху и снизу к внутренним компонентам клапана обеспечивает легкий прямой доступ для обслуживания и ремонта.
    • Чрезвычайно прочная конструкция для надежной работы в сложных производственных условиях и приложениях управления технологическими процессами.

3-ходовой регулирующий клапан Masoneilan серии 80000

Применимые отрасли

Производство электроэнергии

Основные области применения : здание реактора, здание турбины, основание реакторной установки и превентор, парогенератор-утилизатор.

    УЗНАТЬ БОЛЬШЕ

    Как работает трехходовой регулирующий клапан?

    Уилл Дон (регулирующие клапаны)

    Уилл Дон (регулирующие клапаны)

    директор по маркетингу Shanghai THINKTANK Process Management Co., Ltd.

    Опубликовано 5 мая 2016 г.

    + Подписаться

    Трехходовой клапан представляет собой компактную систему регулирующего клапана и привода, предназначенную для точного управления водой, маслом, паром и другими промышленными жидкостями, особенно используемыми в системах отопления и охлаждения. Типичными областями применения являются вентиляционные установки, водяные охладители, бойлеры и фанкойлы.

    Трехходовой регулирующий клапан предназначен для перекрытия потока воды в одной трубе и открытия потока жидкости в другой трубе. Это может быть масло, пар, вода или что-то другое. Для смешивания жидкостей из двух разных труб в одну трубу или для разделения воды из одной трубы в две разные трубы.

    Трехходовой регулирующий клапан может использовать многопружинный пневматический мембранный привод, пневматический поршневой привод или электрический привод. Трехходовые клапаны THINKTANK имеют одинаковую конструкцию, состоящую из трех портов: A, B и AB. Привод для линейного перемещения плунжера вверх и вниз используется для управления потоком через порты. Растяжимый сильфон из нержавеющей стали позволяет перемещать шпиндель вверх и вниз без сальника. Шпиндельный блок с сильфонным затвором закрывается путем A-AB, когда его вытягивают вверх. Он закрывает порт B и открывает путь A-AB при нажатии вниз.

    Трехходовые клапаны могут работать в двух конфигурациях: смесительный клапан и отводной клапан. Смесительный регулирующий клапан имеет два входа в точках А и В и один выход в точке АВ. Отводной регулирующий клапан имеет один вход в AB и два входа в A и B. В конфигурации со смесительным клапаном жидкость поступает через A и B, смешивается внутри клапана и выходит через AB. В конфигурации с отводным клапаном жидкость поступает через порт AB и выходит через порты A и B.











    Отводной регулирующий клапан                      Управляющий клапан смешивания

    • Регулирующие клапаны THINKTANK® применяются в нефтегазовой отрасли.

      22 апр. 2016 г.

    • Применение отсечного клапана

      2 февраля 2016 г.

    • Тест производительности регулирующего клапана

      26 января 2016 г.

    • Выбор регулирующего клапана

      19 января 2016 г.

    • Отсечной клапан с пневматическим приводом

      28 декабря 2015 г.

    • Ножевые задвижки

      28 декабря 2015 г.

    • Пневмо-пневматический позиционер (роторного типа)

      25 декабря 2015 г.

    • Пневмо-пневматический позиционер (линейного типа)

      25 декабря 2015 г.

    • Пневматический позиционер (из нержавеющей стали)

      25 декабря 2015 г.
РубрикаРазное
