Уровень установки радиаторов отопления: Правила установки радиаторов отопления, СНиП, монтаж и размещение

Высота установки радиатора от пола: на каком вешать расстоянии

Каждый профессиональный строитель знает, что при организации различных монтажных работ следует выполнять определенные постулаты-правила, которые могут быть условные и узаконенные различными сертифицированными документами типа ГОСТов и СНиПов.

Правила и рекомендации, как устанавливать конструкцию, существуют на любую, даже небольшую деталь, соответственно они есть и для организации отопления, в том числе и на установку радиаторов – нагревательных элементов системы.

Содержание:

• Как подбирать батареи для помещения
• Правила установки радиаторов
• Выполнение монтажных работ

Как подбирать батареи для помещения

Объема батарей должно хватать на обогрев помещения

Отопительная система является непростой конструкцией, поэтому она в целом и отдельные ее элементы, такие как радиаторы отопления и трубы, требуют правильной установки и соответствующего выбора изделия, подходящего под определенное помещение.

Относительно батареи отопления существуют рекомендации по подведению трубопроводов, высоте размещения радиаторов (соблюдая расстояния от пола) и их правильному расположению.

Как правило, радиаторы устанавливают в местах наибольших теплопотерь

Что касается выбора места установки радиаторов, то, как правило, это места с самыми большими теплопотерями. Практически во всех домах или квартирах такими местами являются окна и двери независимо от применения новых технологий. Над дверью не всегда возможно установить радиатор, поэтому их часто монтируют под окнами.

Чтобы не происходило отсырения стены под окном, и теплый воздух равномерно распределялся по нижней части помещения, а затем поднимался вверх, необходимо, чтобы размеры отопительного радиатора составляли 70-75% окна в этой комнате.

Маленький обогреватель не будет давать значительной теплоотдачи, и в помещении не будет хватать обогрева.

Правила установки радиаторов

Если радиатор находится под окном, то установите его строго посередине

Для обогревателей не только размер является эталонным требованием, но и существует ряд других рекомендаций, которые следует соблюдать как при выборе нагревательного элемента, так и при выполнении монтажных работ.

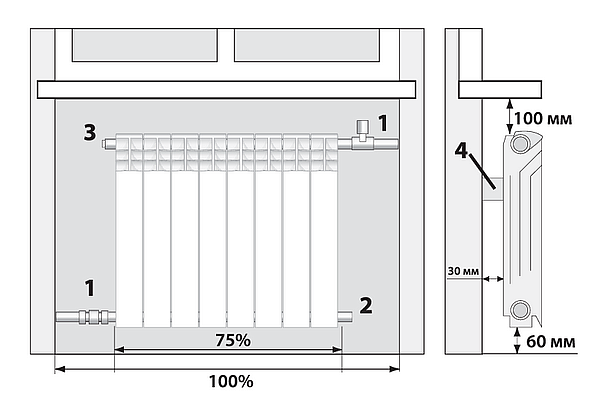

К таким требованиям относятся:

• нагревательный прибор должен быть установлен строго посередине окна, одинаково равноудаленным от краев;
• высота установки радиаторов от пола не должна превышать 15 см, иначе будут образовываться холодные зоны над полом, а если опустить обогреватель ниже 8-10 см от пола, то производить уборку под таким устройством будет проблематично;
• от подоконника радиаторы должны стоять на расстоянии 12-18 см, если устройство поставить ближе, то может быть потеря мощности обогревателя из-за притока холодного воздуха из оконного проема;
• расстояние от задней стенки прибора до настенного покрытия должно быть 3-7 см, это необходимо для правильной конвекции воздуха.

Следует помнить, что если радиатор максимально приблизить к стене, то промежуток будет являться «сборщиком пыли», и к тому же устройство в период отопления способно не только испортить наружную стеновую отделку (обои), но и разрушить стеновую конструкцию – гипсокартонную плиту.

Выполнение монтажных работ

Перед тем, как производить монтажные работы, и, выбирая, на каком расстоянии от пола и стены будет установлен обогреватель, необходимо для увеличения теплоотдачи и КПД (коэффициента полезного действия) наклеить на стену в приблизительном месте установки прибора алюминиевую фольгу. После чего можно производить разметку крепежей.

Следует знать, что существует несколько вариантов подключения радиаторов к системе отопления, некоторые из них вы сможете увидеть из таблицы-схемы.

Радиатор среднего размера вешают на 2 кронштейна

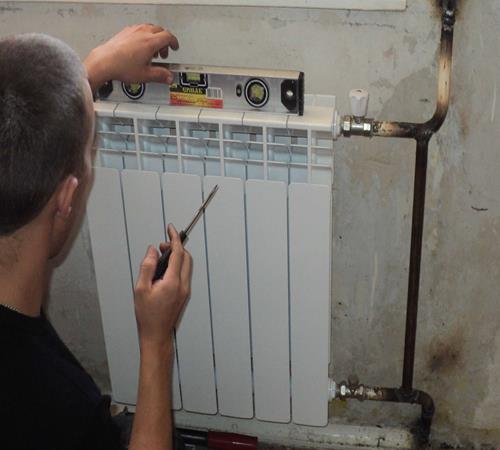

Навешивая радиатор, следует проверять все плоскости, так как от соблюдения вертикальности и горизонтальности обогревателя зависит теплоотдача прибора.

Байпас позволит регулировать тепло

При подключении радиаторов существует также ряд особенностей и требований, которые следует соблюдать. К одному из таких требований относится правило установки перемычки (байпаса) между трубами в системе однотрубной разводки, который даст возможность самостоятельно регулировать необходимое количество тепла в комнате. Главным преимуществом байпаса является то, что основание его установки не нужно узаконивать, и процесс монтажа можно произвести самостоятельно.

Следует помнить, что все правила монтажа радиаторных систем едины как при индивидуальном отоплении, так и при централизованном обогреве. Если вы собираетесь устанавливать новые нагревательные элементы, то следует взять на это действие разрешение в управляющей компании или ЖЭКе.

Подводя итог статье, следует сказать, что выбор и установка радиатора отопления – непростое дело.

Все мероприятия, требования и рекомендации к монтажу нагревательных элементов системы отопления, указанные в статье, могут послужить каждому хозяину, который задумал установить радиаторы самостоятельно и организовать систему отопления в своем доме или квартире.

высота установки радиаторов отопления | Спецсантехника

Мы работаем официально. Предоставляем документы для ДЕЗ, ЖЭК, ТСЖ и управляющих компаний.

Установка отопления загородных домов

Организация отопления необходима в любом загородном доме, и каждый этап этой работы должен быть выполнен с соблюдением всех технических требований. Поэтому и правильная установка радиаторов отопления очень важна, невыполнение принципиальных требований приведет к нарушению технологии и снизит эффективность работы системы.

При установке радиаторов отопления в Москве и других регионах нужно помнить не только о правильном методе соединения приборов, но и о верном подборе типа отопительного оборудования.

Схемы установки батарей отопления

Перед тем как приступать к установке, нужно определиться со схемой подключения. Существуют следующие варианты установки радиаторов отопления:

1. Боковое подключение – сегодня наиболее востребованное, так как с его помощью можно достигнуть наибольшей теплоотдачи. В этом случае подводящая линия подключается к верхнему патрубку, а отводящая труба – к нижнему. При несоблюдении этого правила установки батарей отопления мощность, а вместе с ней и эффективность, системы снизится.
2. Диагональное подключение отлично подходит для длинных радиаторов, так как позволит равномерно прогреть батарею. В этом случае с одной стороны подводящая труба подключается к верхнему патрубку, а с другой стороны отводящая – к нижнему. При подаче теплоносителя через нижний патрубок мощность уменьшается на 10%.
3. Нижняя схема подключения используется в том случае, если система отопления проходит под полом. Если сравнивать с боковым подключением, то такой метод уменьшает теплоотдачу на 5-15%.

Установка батарей отопления:  инструкция

После выбора типа подключения можно приступать к монтажу батарей, с учетом рекомендаций СНИП. Кроме того, при установке радиаторов отопления инструкция, прилагаемая заводом-изготовителем также должна приниматься во внимание, так как при несоблюдении правил установки радиаторов отопления право на гарантийное обслуживание будет потеряно, и решать проблемы неисправностей придется самостоятельно.



По нормам установки радиаторов отопления возможен монтаж, не снимая защитной пленки, так вы убережете приборы от грязи и пыли, а также от царапин при монтаже. Установка радиаторов отопления СНиП предполагает соблюдение следующих отступов.

1. По нормам установки батареи от нижней части ниши или подоконника требуется отступить 100 мм, если расстояние будет меньше ¾ глубины батареи, то тепловой поток будет меньше и затруднится доступ нагретого воздуха в комнату.
2. Высота установки радиаторов отопления должна составлять 120 мм от пола  до низа батареи, если отступ будет меньше 100 мм, то теплообмен будет затруднен, и уборка пола в этом участке также будет вызывать трудности. В том случае, если отступ превысит 150 мм, то перепад температур по высоте будет сильно увеличен, особенно это будет заметно в верхней части комнаты.
3. Правильная установка батарей отопления предполагает наличие отступа от плоскости стены не меньше 20 мм. При установке батареи вплотную к стене или с зазором меньше 20 мм, теплоотдача будет ухудшаться, а на верхней части радиатора будет возникать пылевой след.

Установка радиаторов отопления фото, видео поможет вам не ошибиться в процессе монтажа и организовать в своем доме надежную и эффективную систему отопления.

СНиП также регламентирует порядок монтажа отопительных приборов.

1. Сначала производится разметка место под кронштейны (не менее 3).
2. Далее происходит укрепление кронштейнов при помощи цементного раствора или дюбелей.
3. Установка крана Маевского, заглушек, переходников и т.д.
4. Потом приступают к установке радиаторов.
5. Далее соединяют батареи с трубами отопительной системы.
6. После этого производится установка воздухоотводчика, по СНиП он должен быть автоматическим.
7. В последнюю очередь радиаторы освобождают от защитной пленки.

Если придерживаться этих правил, радиаторы обеспечат тепло в помещении в холодное время года и прослужат долго.



 Наши работы

Замена радиаторов (батарей) отопления на газосварке.

Наши специалисты устанавливают радиаторы (батареи) отопления на газосварке или резьбовом соединении. Оба способа разрешены СНиП и являются надежными и долговечными. Выбор зависит от желания заказчика и рекомендаций управляющей компании, которая обслуживает Ваш дом. Мы применяем ремонто-сберегающие технологии, по-этому не стоит опасаться, что при проведении работ пострадают обои или паркет.

Наши заказчики выбирают

7,000.00 р.

6,300.00 р.

В корзину

Купить за 1 клик

Мы обслуживаем

Районы Москвы:

Бескудниковский,Бибирево,Бирюлёво Восточное,Бирюлёво Западное,Богородское,Братеево,

Бутово

Северное,БутовоЮжное,Бутырский,Вешняки,Внуково,Войковский,Восточный,Выхино-Жулебино,Гагаринский,Головинский,Гольяново,Даниловский,Дегунино

Восточное,Дегунино Западное,Дмитровский,Донской,Дорогомилово,Замоскворечье,Зюзино,Зябликово,Ивановское,

Измайлово Восточное,Измайлово,Измайлово

Северное,Капотня,Коньково,Коптево,Косино-Ухтомский,Котловка,Красносельский,Крылатское,Крюково,Кузьминки,Кунцево,Куркино.

Левобережный,Лефортово,Лианозово,Ломоносовский,Лосиноостровский,Люблино,Марфино,

Марьина роща,Марьино,Матушкино,Медведково Северное,Медведково Южное,Метрогородок,

Мещанский,Митино,Можайский,Молжаниновский,Москворечье-Сабурово,Нагатино-Садовники,

Нагатинский затон,Нагорный,Некрасовка,Нижегородский,Ново-Переделкино,Новогиреево,

Новокосино,Обручевский,Орехово-Борисово Северное,Орехово-Борисово Южное,Останкинский,

Отрадное,Очаково-Матвеевское,Перово,Печатники,Покровское-Стрешнево,Преображенское,

Пресненский,Проспект Вернадского,Раменки,Ростокино,Рязанский,Савёлки,Савёловский,

Свиблово,Северный,Силино,Сокол,Соколиная гора,Сокольники,Солнцево,Старое Крюково,

Строгино,Таганский,Тверской,Текстильщики,Тёплый Стан,Тимирязевский,Тропарёво-Никулино,

Тушино Северное,Тушино Южное,Филёвский парк,Фили-Давыдково,Хамовники,Ховрино,

Хорошёво-Мневники,Хорошёвский,Царицыно,Черёмушки,Чертаново

Северное,Чертаново Центральное,Чертаново Южное,Щукино,Южнопортовый,Якиманка,Ярославский,Ясенево.

Полный справочник по трубопроводам отопления

Содержание

Покрытие всех типов труб отопления

Когда вы думаете о домашнем отоплении, вполне вероятно, что сразу приходят на ум радиаторы и полотенцесушители. И хотя мы можем быть предварительно подготовлены к этому, легко забыть об основных элементах, которые могут буквально заставить наши устройства работать. Или гул. Или шуметь. И т. д. И т. д.

Однако довольно часто эти базовые функции абсолютно неотъемлемы от работы вашего домашнего отопления, и различные типы или стили могут привести к тому, что ваши устройства будут работать более или менее энергоэффективно, с большей или меньшей надежностью.

В этом блоге мы решили сосредоточиться на множестве различных типов трубопроводов для отопления, представленных на рынке, чтобы выделить, какие типы лучше всего подходят для конкретных компонентов, таких как напольное отопление, радиаторы и полотенцесушители, предоставить советы по установке, а также стоимость. подсказки и многое другое.

По сути, вы найдете все, что вам нужно знать о трубопроводах отопления, в нашем Полном руководстве по трубопроводам отопления.

Что такое трубопровод отопления?

По сути, трубопроводы отопления или трубопроводные сети представляют собой систему труб, которые используются для транспортировки жидкостей, главным образом для превращения холодной воды в горячую для обогрева помещений в доме. Существуют всевозможные первоначальные проектные соображения, касающиеся установки трубопроводов, в том числе с соблюдением строительных принципов и правил.

Мы обещаем сделать все возможное, чтобы не утомлять вас чрезмерно сложным жаргоном, но Полное руководство должно хотя бы вкратце освещать рекомендации, изложенные в этих правилах. Таким образом, мы можем подтвердить, что Утвержденный документ B строительных норм гласит, что трубопровод «включает в себя фитинги и аксессуары для труб. Определение «труба» исключает дымоход и трубу, используемую для целей вентиляции, за исключением вентиляционной трубы для наземной дренажной системы».

Вас можно простить за то, что вы не понимаете роли или даже наличия трубопровода среди множества принадлежностей, связанных с отоплением. Все виды устройств и компонентов включают трубы, в том числе прокладки, болты, клапаны, опоры, фланцы, сетчатые фильтры, гибкие и компенсационные соединения, а также простые трубы.

Эти ключевые приспособления имеют различное назначение — обычно для считывания и контроля расхода жидкости, температуры и давления.

Какие материалы используются для изготовления трубопроводов отопления?

Существует несколько основных материалов, используемых при строительстве трубопроводов отопления, каждый из которых обладает своими уникальными свойствами, преимуществами и недостатками.

Нержавеющая сталь и углеродное волокно в целом являются наиболее популярными материалами для изготовления трубопроводов. Однако существует целый ряд других вариантов неметаллических, пластиковых и облицованных труб, включая бетон, медь, стекловолокно и алюминий.

Обзор каждого типа будет приведен далее в этой статье, но в качестве основной отправной точки любое решение по материалу должно учитывать множество условий, с которыми столкнется трубопровод. В частности, изменения прочности материалов в средах с повышенными температурами. Учитывая, что поток жидкости может со временем вызвать эрозию или коррозию трубопровода, разумно выбрать материал, который будет медленно корродировать с известной скоростью.

Как устанавливается трубопровод отопления?

Прежде чем мы перейдем к тонкостям различных материалов для трубопроводов, стоит рассмотреть, как укладываются трубопроводы в зависимости от различных типов систем центрального отопления.

По сути, обычно используются три основных устройства для подключения котла к вашим домашним радиаторам или полотенцесушителям. Они бывают в виде однотрубной петли, подающей и обратной труб, а также микроотверстия.

В большинстве случаев трубопровод отопления устанавливается под радиатором. Он может быть установлен под половицами в помещениях с подвесным деревянным полом, со стояками для подключения труб к радиаторам. Также рекомендуется поддерживать трубы под половицами, чтобы сами трубы не выдерживали чрезмерный вес.

Тем не менее, паркетные полы гораздо более распространены в современных домах, и этот способ укладки не подходит для помещений с твердыми полами. Обычно эти типы фитингов для трубопроводов имеют высокоуровневые подводящие трубы, соединяющиеся с соседними или отдельными бытовыми радиаторами. В помещениях с подвесными потолками трубопровод обычно устанавливается между балками потолка сверху, но это может быть нецелесообразно, если каждый этаж представляет собой отдельное жилое помещение.

Другой вариант — настроить трубы так, чтобы они проходили по верхней части стены немного ниже потолка с помощью водосточных труб. На самом деле, никогда не бывает выгодной альтернативой прокладке напольных труб вдоль уровня пола, так как проблемы обязательно возникнут там, где трубы должны пересекать дверные проемы. В таких случаях трубы должны быть обмотаны вокруг дверной рамы или закопаны под полом, что на ваш вкус может показаться слишком агрессивным.

В случае необходимости прокладки высокоуровневых подводящих труб на чердаке или мансарде трубопровод необходимо изолировать. Вы можете изолировать трубопроводы в более «обычных» местах, если хотите, и это, вероятно, повысит уровень энергосбережения, но обычно это не требуется за пределами чердаков.

В тех случаях, когда циркуляционный трубопровод расположен выше радиаторов или других подключенных отопительных приборов, трубопроводы должны быть снабжены выпускными клапанами для выпуска воздуха, оставшегося в системе.

Варианты установки трубопровода

Однотрубный контур

Как следует из названия, однотрубные контурные системы имеют одиночный трубопроводный контур, который идет от котла и возвращается к нему. Все задействованные радиаторы располагаются на трубе, при этом каждое соединение радиатора ведет к одной и той же трубе. Когда нагретая вода из котла движется по трубе, происходит конвекция, в результате чего нагретая вода поднимается в радиатор, направляя более холодную воду обратно в трубу.

Одним из основных недостатков такого расположения труб является то, что первый радиатор будет нагреваться в большей степени, чем второй и третий и так далее. Таким образом, последний радиатор в системе будет значительно холоднее, поскольку он будет передавать большую часть своего тепла первоначальным радиаторам на участке трубопровода.

Теоретически на один контур трубы можно установить неограниченное количество бытовых радиаторов. Но чем больше радиаторов установлено, тем заметнее будет охлаждение между первым и последним радиаторами.

Однотрубные петлевые системы чаще встречаются в промышленных условиях, где петлевая труба может быть очень большой и, возможно, соединяться с тепловыми насосами, в отличие от жилых зданий. Маловероятно, что современные бытовые трубопроводные системы будут следовать одноконтурной линии, а вместо этого сосредоточатся на более эффективной компоновке фитингов.

Подающая и обратная трубы

Подающая и обратная трубы работают более эффективно, чем однотрубные петлевые системы. В них нагретая вода котла подается на одну сторону каждого радиатора (подающая труба), а противоположный конец радиаторов подключается к отдельной общей обратной трубе. В результате температура воды, проникающей в каждый бытовой радиатор, практически одинакова, поэтому от каждого отопительного прибора должна выделяться очень одинаковая тепловая мощность.

Автоматический перепускной клапан или клапан сброса давления соединяет подающую и обратную трубы, позволяя насосу перекачивать котловую воду, если все радиаторы отключаются одновременно.

Из-за ограничения потока, обусловленного радиаторами, количество необходимых радиаторов, как правило, ограничивается объемом циркуляционного насоса. Стандартный насос для бытовых подающих и возвратных трубопроводов обычно обеспечивает достаточную подачу до 12 радиаторов или полотенцесушителей.

Размер трубопровода может стать еще одним ограничением на количество устанавливаемых радиаторов. В большинстве случаев основные трубы, входящие и выходящие из котла, имеют диаметр более 22 мм, а трубы меньшего размера (15 мм или меньше) отходят для питания нескольких радиаторов или альтернативных нагревательных компонентов. То, сколько бытовых радиаторов можно подключить через эти меньшие трубы, будет зависеть от длины 15-миллиметровых участков трубы. Чем больше длина участка трубы, тем меньше потребуется радиаторов. Специалисты по отоплению рекомендуют устанавливать не более трех радиаторов вдоль одной 15-миллиметровой ветки трубы.

Эта более модернизированная установка, иногда называемая двухтрубной системой, гораздо чаще встречается в современных домах и, как правило, лучше подходит для бытовых нужд в жилых домах.

Трубопровод с микропроходом

В компоновке трубопровода с микропроходом используются стандартные трубопроводы для подачи от котла к коллекторам и от коллекторов обратно к котлу на обратной стороне или обратно, говоря более технически. Небольшие трубы (обычно 8 мм) выходят из каждого коллектора и соединяются с несколькими радиаторами. Длина трубопровода между каждым коллектором и радиаторами обычно не превышает пяти метров.

Возможно, используются специальные методы установки радиатора, чтобы гарантировать, что и подающая, и обратная трубы микроотверстия прикреплены к одному и тому же концу каждого радиатора. Напротив, трубопровод можно было подвести к противоположным концам сопутствующих радиаторов.

Системы трубопроводов с микропроходом представляют собой еще один тип систем, включающих клапан сброса давления между обратными трубами и подачей в котел, чтобы обеспечить защиту котла, когда все радиаторы выключены.

Одним из наиболее заметных преимуществ расположения трубопроводов с микроотверстиями является то, что трубы меньшего размера не способны пропускать столько воды, поэтому на каждом участке трубы теряется меньше тепла. Кроме того, трубы с микродиаметром можно довольно легко манипулировать для придания формы во время монтажа, и они требуют меньшего количества соединений, чем другие типы.

Что касается недостатков, размер трубы также в некотором смысле работает против этого, так как они могут довольно легко забиться в результате внутреннего осадка. Кроме того, насосу придется бороться с повышенным сопротивлением при транспортировке воды из бойлера, что, в свою очередь, делает насос более подверженным износу.

Кроме того, стоит подумать об альтернативе микротрубам, если вы живете в районе с жестким водоснабжением. Известковый налет может быстро накапливаться в циркуляционных трубопроводах и особенно вреден для такого типа трубопроводов. Если вы все-таки выберете в таком месте трубопровод с микрометрическим отверстием, то устройство для смягчения воды или подходящая добавка станут необходимым дополнением.

Оригинальные материалы для труб

Смогли бы Майк Скиннер и The Streets прославиться с таким слегка измененным названием дебютного альбома? Итак, первое воспроизведение, возможно, не предвидится, не говоря уже о втором, но тщательное изучение материалов нагревательных труб, безусловно, оправдано.

Существует множество различных материалов, используемых в производстве сантехники и труб, и, как и было обещано ранее, мы внимательно изучили каждый вид, чтобы определить его уникальные свойства, плюсы и минусы.

Медные трубы

Предлагая отличную гибкость и более компактную конструкцию, чем другие аналоги из оцинкованной стали, медные трубы являются одними из самых популярных типов на рынке. И хотя он может быть подвержен коррозии, опять же, как правило, в меньшей степени, чем другие трубы из оцинкованной стали.

Легкие медные трубы с тонкими стенками, которые могут поставляться в спиральном или прямом формате для соответствия любому типу водопроводной сети. Как таковой, это подходящий материал для трубопроводов для всех видов устройств, будь то однотрубная петлевая система для коммерческих целей или двухтрубная установка в жилых помещениях.

Фитинги для медных трубопроводов могут быть изготовлены с помощью бессвинцовой пайки или пайки, а также с помощью муфт или компрессионных фитингов.

Имейте в виду, что для пайки пайкой потребуется особенно квалифицированный установщик, который, скорее всего, будет стоить дороже, чем обычный сантехник. Компрессионные фитинги предлагают гораздо более простой процесс, но могут оказаться потенциально навязчивыми.

Надлежащая изоляция имеет первостепенное значение и при выборе медных труб отопления. После того, как радиаторы или альтернативные компоненты отопления были снабжены горячей водой, необходимой им для обеспечения впечатляющей тепловой мощности, имущество должно быть способно хорошо удерживать тепло, иначе медь увеличит вероятность потери тепла.

Учитывая, что медь также является металлическим материалом, следует учитывать электролитическую коррозию. Такая реакция обычно происходит, если арматура или фитинги из оцинкованной стали соприкасаются с медными или латунными трубами. В свою очередь, расход воды, выходящий из медных труб, не может превышать трех метров в секунду. Кроме того, свойства проводимости материала диктуют, что заземляющие соединения должны быть отделены от электропроводки и трубопроводов.

Трубы из оцинкованной стали или железа

Трубопроводы, изготовленные из оцинкованной стали или железа, можно с уверенностью назвать системой, ориентированной на безопасность, и в настоящее время они по-прежнему широко используются в пожарной безопасности для транспортировки воды. Действительно, этот тип трубопроводной сети уже давно признан классическим, традиционным способом транспортировки воды.

С самого начала, при «гальванизации», сталь должна быть инкапсулирована в расплавленном цинке после очистки перед обработкой. Это обеспечит высочайший уровень защиты как внутри, так и снаружи, недостижимый при использовании современных технологий гальванического покрытия, которые обычно используются для производства современных стальных или железных труб. Однако этот последний метод, как правило, обеспечивает более красивую и изысканную эстетику.

Традиционные трубопроводы из оцинкованной стали или железа, популярность которых, безусловно, снижается с точки зрения бытового применения, вызывают заметные и справедливые опасения в отношении внутренней и внешней коррозии в сочетании с альтернативными материалами. Таким образом, наличие подобных латунных или медных радиаторных клапанов затруднило бы реализацию такого рода устройств в жилых помещениях.

Трубопроводы из оцинкованной стали и железа отличаются особой прочностью и значительным весом и обычно монтируются путем свинчивания и навинчивания фитингов. Процесс установки этого конкретного типа трубопровода особенно трудоемок и менее прост, чем в случае с системами неметаллических труб.

Бетонные трубы

На пике долговечности сборные, жесткие бетонные трубы зарекомендовали себя как самые эластичные и износостойкие трубы.

Бетонные трубы обладают превосходными прочностными характеристиками и чрезвычайно прочны, что делает их пригодными для установки, в частности, в оживленных коммерческих помещениях. Они могут похвастаться проверенной репутацией в отношении надежности и структурной целостности, которая в наше время еще больше улучшилась благодаря инновациям в конструкции труб, процессах смешивания и производства.

Кроме того, бетонные трубы являются одними из самых эффективных и экологически безопасных моделей на рынке, учитывая их типичный срок службы, долгосрочные затраты на техническое обслуживание и тот факт, что их обычно можно приобрести на месте.

Большинство из вышеупомянутых свойств и характеристик, в частности исключительная прочность материала, помогают упростить и обеспечить надежный процесс установки. Тот, который обычно снижает стресс от рабочей нагрузки, а также ответственность владельца и / или специалиста по установке. Кроме того, при правильной установке и проверке бетонные трубы являются самым дешевым типом по сравнению с другими материалами трубопроводов.

Алюминиевые трубы

Универсальность является ключевым элементом, который обычно составляет основу обсуждения алюминиевых труб, в немалой степени благодаря бесшовной конструкции труб как внутри, так и снаружи.

Среди наиболее эстетически привлекательных стилей доступных трубопроводных систем алюминиевые трубы обычно имеют блестящую, отражающую поверхность, которая может фактически подчеркнуть интерьер дома, когда она не скрыта, особенно при использовании в сочетании, например, с хромированными радиаторами или полотенцесушителями.

Несмотря на впечатляющие свойства коррозионной стойкости, алюминиевые трубы также могут быть покрыты порошковой краской, отполированы или анодированы для придания специфического вида, который надеется получить покупатель.

Существуют контрастные сорта алюминиевых труб, и будет ли разница между ними рассматриваться как важная, будет зависеть от покупателя и типа проводимой установки. В дополнение к специфике планировки помещения предусмотрена установка алюминиевых труб.

Чтобы дать общее определение каждому сорту, один сорт полностью подходит для формовки, гибки и штамповки, в буквальном смысле возвращаясь к характеристикам гибкости, которые так легко ассоциируются с алюминиевыми трубками.

Алюминиевые трубы альтернативного сорта имеют более прочный профиль, что делает их идеальными для нарезания резьбы, сверления и машинных работ, хотя оба сорта алюминиевых труб идеально подходят для сварки.

Алюминиевые трубы также поставляются готовыми к использованию, что упрощает и зачастую удешевляет процесс установки. Помимо резки и снятия фаски, не существует никаких особых требований и не требуются специальные инструменты, поэтому трудозатраты, как правило, невелики в отношении фитингов алюминиевых труб.

Трубы из стекловолокна

Трубопроводы из стекловолокна, известные своей отличной коррозионной стойкостью и часто применяемые для бурения с аналогичными свойствами, в основном состоят из полимерной матрицы, армированной стекловолокном.

Трубы из стекловолокна также могут похвастаться доказанной способностью выдерживать высокое давление, что привело к резкому росту их популярности в отношении некоторых коммерческих предприятий. В частности, службы противопожарного водоснабжения в наше время, как правило, отдают предпочтение стеклопластиковым трубам, а не традиционным стальным вариантам.

Нет необходимости в дополнительном футеровке или покрытии благодаря коррозионной стойкости трубопроводов из стекловолокна, что помогает сохранить легкий профиль. Трубы из стекловолокна примерно на 15% тяжелее стальных и примерно на 10% тяжелее бетонных аналогов.

Как непроводящий материал, стекловолокно не представляет угрозы для электрических радиаторов, которым в любом случае не потребуется горячее водоснабжение. Тем не менее, трубы из стекловолокна соответствуют самым строгим стандартам в отношении веса, жесткости, размерных критериев и общей стоимости.

Действительно, трубы из стекловолокна требуют чрезвычайно низких затрат на техническое обслуживание, учитывая, что их чрезвычайно просто обслуживать из-за того, что они не ржавеют, и тот факт, что они требуют минимальной защиты от окружающей среды.

Цены на установку, как правило, также будут очень разумными, чему в немалой степени способствует легкий вес трубопровода, что позволяет легко маневрировать и устанавливать его на место безопасно и правильно.

Пластиковые трубы

Этот тип трубопроводов часто пользуется плохой репутацией, и в некотором смысле его можно понять. Восприятие пластиковых труб обычно определяет их как более дешевый вариант и, следовательно, менее качественную версию по сравнению с другими материалами.

И хотя в какой-то степени это может быть правдой, в некоторых случаях сеть пластиковых трубопроводов может принести пользу, особенно если ее умело скрыть от глаз, тогда эстетика является одним из менее значимых факторов, о которых стоит беспокоиться.

Это одна из причин того, что пластиковые трубы являются популярным дополнением к теплым полам, а также гибкость труб, которая позволяет им проходить до 25 метров под землей без каких-либо требований к соединению.

Такая невероятная гибкость делает их установку относительно несложной, так что вам не нужно ни выкладывать чрезмерную сумму за успешную установку, ни покупать трубы на начальном этапе, как вы можете себе представить.

Пластиковые трубы также менее склонны к замерзанию и испытаны на манометре с давлением 10 бар для уверенности в производительности.

Принимая во внимание все обстоятельства, они представляют собой более привлекательное предложение, чем они, возможно, считают, особенно в случае перспективных фитингов для системы обогрева пола в жилых помещениях. Дополнительную информацию можно найти в нашем блоге BestHeating Best Buddies: Plastic Pipework.

Трубы из углеродного волокна

Этот материал, иногда называемый графитовым волокном, удивительно прочен для такого легкого материала. Фактически, углеродное волокно может иметь прочностные характеристики примерно в пять раз выше, чем у стали, и профиль, который в два раза жестче.

В состав труб из углеродного волокна входят тонкие, прочные кристаллические углеродные нити, которые служат для повышения прочности материала. Углеродное волокно само по себе может быть тоньше, чем отдельная прядь волос, приобретая прочность при сплетении вместе, чтобы создать прочную форму.

В дополнение к огромной прочности и прекрасному легкому весу и обтекаемой форме, трубы из углеродного волокна обладают отличной химической стойкостью, а благодаря низкому тепловому расширению они устойчивы к высоким температурам.

Даже если этот последний пункт может быть довольно очевидным для типа трубопровода отопления, он важен для того, чтобы сделать системы трубопроводов из углеродного волокна столь популярным приспособлением во многих коммерческих секторах. Например, в автомобильной и аэрокосмической промышленности, а также в вооруженных силах трубы из углеродного волокна уже давно используются в различных областях тепловых сетей.

Установка в больших масштабах обходится дешевле, особенно с учетом тонкости материала, что является еще одним фактором, определяющим расположение трубопроводов из углеродного волокна в коммерческих целях, а не в домашних условиях.

Трубы из нержавеющей стали

Наконец, под микроскопом находятся трубы из нержавеющей стали, которые являются одними из самых популярных типов, не в последнюю очередь из-за их выдающихся свойств устойчивости к коррозионным элементам.

Трубы из нержавеющей стали, устойчивые к окислению и эрозии, содержат в своем составе никель и хром, что также способствует высокой прочности и пластичности, которыми они обладают даже при высоких температурах.

Это еще один универсальный вариант компоновки труб, который можно подвергать термообработке, что означает, что они могут быть легко сварены в различных размерах и формах, чтобы соответствовать любой схеме или системе отопления, в которую они будут поставляться.

Кроме того, разумные затраты на установку, а также простота обслуживания и обычно длительный срок службы делают трубы из нержавеющей стали привлекательными для многих как в жилых, так и в коммерческих целях. Все эти факторы в сочетании с трубами из свинцовой нержавеющей стали считаются одними из самых востребованных в промышленности и домашнем хозяйстве вместе взятых.

Конфигурации трубопроводов отопления

Варианты установки трубопроводов отопления мы уже упоминали ранее в этой статье, но возможности использования множества различных конфигураций таковы, что нам также потребовалась визуальная помощь.

Однотрубные петлевые системы

На прилагаемой схеме показана однотрубная петлевая система, которая в данном примере обеспечивает подачу горячей воды к четырем отдельным радиаторам. (Теоретически однотрубные контурные сети могут обеспечивать водой неограниченное количество радиаторов или альтернативных нагревательных устройств. )

В этом наиболее простом устройстве вода выходит из котла, проходя по подаче и питая два верхних радиатора, как показано на рисунке. Вода продолжает двигаться по той же трубе, позволяя двум нижним радиаторам также нагреваться, хотя, возможно, не в такой степени, как первые компоненты на участке трубы (один из самых больших недостатков системы такого типа).

Тем не менее, несоответствие между теплопроизводительностью каждого радиатора не должно быть чрезмерным в однотрубной петлевой системе, как показано на схеме. Чем больше радиаторов включено в одноконтурную сеть, тем больше будет скорость охлаждения от первого до последнего.

Возможно, проще всего предусмотреть такую ​​систему трубопроводов отопления в коммерческом помещении, таком как офис или крупный магазин розничной торговли, где может потребоваться несколько радиаторов для поддержания относительно низкого уровня тепла на значительной площади поверхности.

Системы подающих и обратных трубопроводов

Что касается систем подающих и обратных трубопроводов, визуальное представление в буквальном смысле рисует более очевидную картину того, как этот тип отопительной сети работает более эффективно, чем одноконтурная схема.

Как показано, вода из бойлера поступает с одной стороны каждого радиатора через подающую трубу, а на противоположном конце каждого компонента подсоединяется отдельная обратная труба. Это гарантирует, что вода, достигающая всех радиаторов, имеет примерно одинаковую температуру, поэтому все они должны производить одинаковую тепловую мощность.

И подающая, и обратная трубы подключаются через предохранительный клапан или автоматический перепускной клапан, что позволяет насосу перекачивать котловую воду, даже если все домашние радиаторы были отключены на какое-то время.

В то время как на схеме показаны четыре радиатора, стандартные установки системы подачи и возврата могут вмещать до 12 нагревательных устройств.

Однако размер циркуляционного насоса и параметры ограничения потока радиаторов или полотенцесушителей могут повлиять на это значение. Как и длина трубопровода. Следуя общему правилу, чем больше длина участка трубы, тем меньше потребуется радиаторов. Рекомендуется располагать не более трех радиаторов на одном ответвлении трубы диаметром 15 мм, хотя большинство основных труб, входящих и выходящих из котла, имеют диаметр 22 мм и более.

Этот тип двухтрубной сети является более вероятным кандидатом для домашнего использования, в котором он может непрерывно обеспечивать комфортный уровень тепла по мере необходимости.

Системы с микротрубами (две трубы)

Другая двухтрубная система, которую легче объяснить с помощью схемы, представляет собой систему с микротрубками. Как показано на изображении, этот тип системы соединяет подающий трубопровод от котла с коллекторами и от коллекторов обратно к котлу по обратному трубопроводу.

Миниатюрные трубы отходят от коллекторов, обычно размером 8 мм, для подачи воды к нескольким радиаторам или альтернативным нагревательным устройствам. Общая длина трубопровода, соединяющего каждый коллектор с радиаторами, обычно составляет пять метров или менее.

В показанном примере и подающая, и обратная трубы микроотверстия присоединены к противоположным концам четырех радиаторов. Но следует отметить, что применение специальных методов монтажа может привести к подключению трубопровода к одному и тому же концу радиаторов, если такая установка предпочтительна.

Предохранительный клапан обеспечивает защиту котла в любое время, когда все радиаторы в системе отключены.

Свяжитесь с BestHeating

К этому моменту вы, надеюсь, сможете отличить свои одноконтурные трубопроводные системы от ваших устройств подачи и возврата, а также иметь какое-то представление о том, какие материалы труб будут наиболее подходящими для любого бытового или коммерческая установка, о которой вы могли бы подумать.

Если вам нужна дополнительная помощь или совет относительно трубопроводов отопления или любых других тем, связанных с отоплением, пожалуйста, не стесняйтесь обращаться к команде BestHeating, которые будут более чем рады помочь в любом случае мы можем.

Вы можете сделать это, оставив свои мысли в разделе комментариев ниже или связавшись с нами через Facebook, Instagram или Twitter.

Джон Клее

Имея опыт работы в спортивной журналистике, Джон считает написание контента одним из своих основных увлечений. Он всегда приправляет наш консультационный центр аргументированными и проверенными советами по отоплению дома и предлагает экспертные решения для вопросов, на которые вы хотите получить ответы. Тонкий знаток футбола и музыки. По крайней мере, в его собственной голове.

Основное водяное отопление — трубопровод радиатора

однотрубная — подача и обратка — микроотверстие

Водяная система центрального отопления состоит в основном из котла, радиаторов и соединительных трубопроводов. Котел нагревает воду, и (обычно) насос прокачивает воду по трубам и радиаторам обратно в котел. Существует несколько различных вариантов расположения котла, трубопроводов и подвода к радиаторам; каждая система имеет свои преимущества и недостатки.

На этой странице описывается циркуляционный трубопровод, см. соответствующие страницы (см. справа) для других частей системы.

Существует 3 основных схемы подключения котла к радиаторам:

• Однотрубная петля
• Подающая и обратная трубы
• Микроотверстие

Общепринятой практикой является установка трубопровода под радиатором. С подвесными деревянными полами это не представляет большой проблемы, так как трубы могут быть установлены под половицами, а стояки к каждому радиатору проходят через отверстия в половицах. Трубопровод обычно проходит либо между балками, либо поперек балок через вырезы, прорезанные в верхней части балок. За исключением микроотверстия, трубопровод должен поддерживаться ниже половой доски, чтобы избежать чрезмерного веса, который должен поддерживаться самим трубопроводом.

Этот метод установки нецелесообразен, если в здании используются сплошные полы. Такие установки обычно имеют высокоуровневые подводящие трубы с нисходящими трубами, питающими один или соседние радиаторы. Там, где потолок помещения подвесной, трубопровод обычно устанавливается между балками потолка сверху, это может быть невозможно, если каждый этаж представляет собой отдельное жилое помещение.

Третьим вариантом является прокладка подводящих труб по верхней части стены прямо под потолком с помощью водосточных труб. На самом деле никогда не желательно прокладывать подающие трубы на уровне пола, проблемы возникают там, где трубы должны пересекать дверные проемы, хотя трубы могут быть подняты и вокруг дверной рамы или закопаны под полом.

При необходимости прокладки высокоуровневых подводящих труб на чердаке трубопроводы должны быть изолированы. Обычно не считается необходимым изолировать трубопроводы под подвесными полами, однако потенциально (в целом небольшие) возможности для энергосбережения, если бы это было необходимо.

Если уровень циркуляционного трубопровода находится выше радиаторов, в трубопроводе должны быть установлены выпускные клапаны для выпуска воздуха из системы.

Однотрубная петля

Одноконтурная система, как следует из названия, имеет один контур трубопровода, идущий от котла и возвращающийся в котел. Каждый радиатор «сидит» на трубе, причем оба соединения радиатора подключены к одной и той же трубе. Поскольку нагретая вода из котла подается по трубе, естественная конвекция (горячая вода поднимается вверх) заставляет нагретую воду подниматься в радиатор, вытесняя более холодную воду обратно в трубу.

Основным недостатком такого расположения является то, что первый радиатор нагревается больше, чем второй и т. д., а последний радиатор будет значительно холоднее, так как вода будет отдавать большую часть своего тепла предыдущим радиаторам вдоль участка трубы.

В принципе количество радиаторов, которые можно установить на один контур трубы, не ограничено, но чем больше радиаторов установлено, тем сильнее охлаждение между первым и последним радиаторами.

Эти системы часто используются в промышленных зданиях, где петлевая труба может быть очень большой, системы все еще можно найти в старых жилых помещениях, но они, как правило, являются старой установкой и не считаются эффективными.

Подающая и обратная трубы.

Эта система более эффективна, чем однотрубная петля. Нагретая вода от котла подается на одну сторону каждого радиатора (подводящая труба), а другой конец каждого радиатора подключается к отдельной общей обратной трубе. Это означает, что температура воды, поступающей в каждый радиатор, более или менее одинакова, поэтому каждый радиатор должен нагревать окружающую среду на одинаковую величину.

Клапан сброса давления (или автоматический перепускной клапан) подключается между подающей и обратной трубами, что позволяет насосу циркулировать воду из котла, если все радиаторы должны быть отключены.

Из-за ограничения потока, создаваемого радиаторами, количество радиаторов ограничено в основном размером циркуляционного насоса. Стандартный насос для бытового использования, вероятно, сможет обслуживать до 12 радиаторов.

Еще одно ограничение связано с размером трубопровода — обычно основные трубы к котлу и от котла имеют большой размер (не менее 22 мм), а меньшие трубы (15 мм) ответвляются для питания нескольких радиаторов. Количество радиаторов, которые можно подключить через эти 15-мм трубы, будет зависеть от длины 15-мм труб — чем длиннее трасса, тем меньше радиаторов. На приведенном выше рисунке показаны две ветви, каждая из которых питает два радиатора.

Трубопровод с микропроходом

В системе микроотверстия используются обычные трубопроводы для подачи от котла к коллекторам и от коллекторов обратно к котлу на обратной стороне. От каждого коллектора небольшой трубопровод (обычно 8 мм) соединяется с несколькими радиаторами. Длина трубопровода между коллекторами и каждым радиатором обычно не превышает 5 метров.

Можно использовать специальный фитинг для радиатора, чтобы подающая и обратная трубы с микроотверстием подсоединялись к одному и тому же концу каждого радиатора (как 2 верхних радиатора на иллюстрации). В качестве альтернативы трубопровод может подходить к двум концам радиаторов (как нижние 2 радиатора на иллюстрации).

Опять же, между подающей и обратной трубами котла имеется предохранительный клапан (или автоматический перепускной клапан) для защиты котла в случае отключения всех радиаторов.
