УШП для кирпичного дома: рациональный выбор и сухой расчет

Утепленная шведская плита – современная технология фундаментостроения. Специалисты ценят ее за технологичность и высокую скорость возведения. Клиенты же все чаще обращаются к УШП как к одному из самых удобных оснований с точки зрения энергоэффективности и формирования комфортного микроклимата в доме.

Долгое время считалось, что УШП подходит в основном для строительства легких деревянных домов. Но инженеры Строительной Компании «Медный всадник» уверены, что при грамотных расчетах и продуманном проекте УШП PRO – наилучший фундамент для каменного коттеджа.

О том, как возводили утепленную шведскую плиту для последующего строительства кирпичного дома в Подмосковье, рассказал Максим Курчатов, генеральный директор компании-застройщика.

Функциональный проект

В одном из подмосковных коттеджных поселков поблизости от Ярославского шоссе по задумке владельца участка должен был появиться большой одноэтажный дом с плоской кровлей Проект предполагал наличие нескольких террас на уровне входной группы, а также зону отдыха на крыше.

Общая площадь дома с учетом крылец и террас составила 299 м², жилая площадь – чуть более 240 м².

Планировка дома, как, впрочем, и сам проект, пропитаны идеями функциональности и эргономичности. За счет разной высоты перекрытий коттедж разделен на несколько зон. Высота гаража не превышает отметку в три метра. В части дома, где расположились спальни и зоны отдыха, перекрытия находятся на уровне четырех метров. В гостиной с панорамными окнами высота потолков уже составляет пять метров: наполненное светом пространство практически стирает границу между помещением и окружающим ландшафтом.

Каждая из зон имеет железобетонное монолитное перекрытие. Кроме того, сам дом будет построен из кирпича толщиной 380 мм, утеплен и закрыт облицовочным кирпичом. Очевидно, что нагрузка на бетонное основание будет колоссальной. Расчет показал, что с учетом требований по энергоэффективности, затратам на устройство отопления и монтаж инженерии наиболее рациональным вариантом является утепленная шведская плита, адаптированная под индивидуальные особенности данного объекта.

К тому же по данным расчетам при устройстве ленточного фундамента с полами по грунту большая часть нагрузки приходилась бы на ленточную часть. Заглубление ниже уровня промерзания, грунтовые работы, дренаж, устройство инженерии и полов по грунту обошлись бы в данном проекте на 30% дороже УШП. Еще один плюс в пользу утепленной плиты – равномерное распределение нагрузки между ребрами жесткости и плитой.

Нюансы устройства УШП PRO — решение для тяжелого дома

Очевидно, что с учетом архитектурных особенностей самого дома и большого веса несущих конструкций в классическую утеплённую шведскую плиту пришлось внести изменения. Данная система, разработанная инженерами Строительной Компании «Медный всадник» названа УШП PRO.

Сложность самого проекта в некоторой степени была компенсирована хорошими песчаными грунтами. Строителям не пришлось специально готовить участок: выравнивать, отсыпать и пр.

Для начала были проведены работы по устройству дренажа: установлены дренажные и накопительные колодцы; из последних вода может быть использована для полива.

Следом началась подготовка котлована. Как и положено по технологии, при помощи техники был убран плодородный слой. На дно котлована уложен геотекстиль, поверх которого была выполнена послойная отсыпка щебнем и песком. При этом каждый слой проливался водой и трамбовался при помощи виброплиты.

В толще песка были смонтированы закладные под канализацию и инженерные сети. При помощи песчаной подушки была сформирована основа будущей монолитной конструкции, которая по форме напоминала призму. В разных частях дома была предусмотрена разная высота цоколя. Часть фундаментной плиты находилась ниже уровня подсыпки и уходила в грунт на 250 мм. Общая же высота бетонной части составила 750 мм.

Следующим этапом был уложен слой теплоизоляции толщиной 200 мм. В качестве утеплителя было решено взять марку, специально разработанную для УШП и нагружаемых конструкций. Речь идет о плитах XPS ТЕХНОНИКОЛЬ CARBON ECO SP. При низком коэффициенте теплопроводности они обладают высокой прочностью и способны выдерживать нагрузку на сжатие не менее 400 кПа при 10 % деформации. К тому же длина плит составляет почти 2,4 метра, за счет этого их очень удобно монтировать на большой площади. Для утепления фундамента на данном объекте потребовалось около 80 м³ теплоизоляции.

Традиционно после формирования теплоизоляционного слоя наступает этап армирования. Учитывая серьезные нагрузки, на данном объекте по основной площади плиты применялись арматурные прутки сечением 12 мм, уложенные в сетку с ячейкой размером 200х200 мм. Армирование в ребрах жесткости было усилено: расчет требовал наличия 16 прутков арматуры сечением 16 мм.

Бетонирование данного фундамента производилось в два этапа. Прежде всего это обусловлено тем, что плита имеет несколько уровней. Например, разница высот между крыльцом и террасой достигает 50 мм. Сделано это для более качественного отвода воды, которая может попадать из-за косых дождей или в случае сильного снегопада.

В процессе подготовки сначала устанавливалась опалубка и бетонировалась основная часть фундамента теплого контура.

А только после этого производилась укладка бетонной смеси в оставшихся зонах: гаража, террас и крыльца.

Между теплым контуром и улицей были предусмотрены специальные термовкладыши. Выполнялись они из плит экструзионного пенополистирола, но поскольку в данном случае нет необходимости выдерживать серьезные нагрузки, применялись плиты XPS меньшей прочности – XPS ТЕХНОНИКОЛЬ CARBON ECO. Плиты XPS были закреплены к основанию ребер и установлены с определенным шагом. Такие отсечки позволяют максимально сократить образование прямых мостиков холода. Это распространенное решение, которое очень часто применяется при утеплении балконов в многоквартирных домах.

На устройство фундамента, который, по признанию строителей, по уровню сложности больше напоминает космический корабль, ушло чуть больше месяца. Однако трудозатраты с лихвой окупаются надежностью, прочностью и энергоэффективностью данного основания.

Когда теплый контур будет полностью готов, для обустройства пола останется лишь выбрать и смонтировать финишное покрытие. Ведь вместе с УШП PRO хозяева дома получили фундамент, черновой пол первого этажа и систему отопления.

Видео этапов монтажа

Понравилась статья?

Подписывайтесь на наш канал в Telegram, и группу vk.com. Будьте в курсе наших новых материалов, строительных новостей и лайфхаков.

Теги: ушп, ушп для кирпичного дома, фундамент, утепление фундамента, строительство, xps, carbon eco sp

расчет, технология, плюсы и минусы (цена)

Монолитные, плитные фундаменты, благодаря своей прочности и устойчивости, нашли широкое применение, как в частном строительстве, так и при возведении капитального здания. Данный тип основы дома незаменим на пучинистых грунтах и землях, где близко к поверхности проходят грунтовые воды. Однако, как показывает практика, плитный фундамент очень дорогой при возведении. Процесс его закладки очень длинный, что существенно затягивает сроки строительства. Сегодня на смену старым конструкция все чаще приходят новые и строительство не исключение. Так, все чаще старый тип возведения плитной основы под дом заменяет ушп фундамент. Это универсальная конструкция является одновременно и фундаментом для дома, и полом первого этажа здания. В его толще могут проходить коммуникационные системы. А так же читайте интересную информацию о фундаменте из дорожних плит и его устройстве.

Содержимое

1 Что такое ушп фундамент?
2 Особенности возведения фундамент утепленная шведская плита
3 Упрощенная схема организации фундамента ушп

Что такое ушп фундамент?

Фундамент утеплённая шведская плита – представляет собой мелкозаглубленную плиту, которая утеплена по всему своему периметру. В ее интегрируют систему теплый пол, которая сегодня считается самой эффективной и самой экономной для обогрева дома, и разнообразные коммуникационные системы.

В странах Западной Европы данная технология уже давно доказала свою эффективность и долговечность. Ее повсеместно используют для частного строительства, несмотря на изначальные, существенные капиталовложения. Все затраты, как показывает практика, окупаются в течение первых десяти лет эксплуатации постройки. На территории страны шведская утепленная фундаментная плита не так распространена, хотя отечественные эксперты доказывают, что за данной технологией будущее. Однако, как и любая конструкция, фундамент ушп плюсы и минусы имеет свои.

Преимущества использования утепленного фундамента:

Фундамент быстро закладывается. В отличие от традиционных основ дома, данный тип можно соорудить в течение двух недель.

Верхняя часть основания получается идеально ровным, а потому может служить полом на первом этаже дома без дополнительного выравнивания. Данное преимущество напрямую позволяет экономить деньги на проведение строительства.
Утепление фундамента по всему периметру существенно снижает теплопотери дома. Меньше теплопотерь – меньше расходов на отопление дома в холодное время года.
В толще основы дома можно прокладывать разнообразные коммуникации, что в целом улучшает эстетическую респектабельность дома.
Утеплитель, который располагается в толще фундамента по всему его периметру, препятствует образованию мостиков холода, а значить качество теплоизоляции дома существенно улучшается.
Подогрев фундамента не дает промерзать грунту под домов, а следовательно исключает всякую вероятность его пучения.
Для организации данного типа основы под дом не нужно привлекать спецтехнику, кроме бетономешалки.

Недостатки фундамента ушп:

нельзя возводить на сильнопучинистых грунтах;
нельзя с данной технологией сэкономить на строительстве так, как ушп фундамент стоимость имеет высокую;
ушп фундамент технология не рассчитана для построек с большой массой;
фундамент не предусматривает подвального помещения под домом.

Последний, немаловажный вопрос, который касается подобного типа основы под дом – это его стоимость. Если сравнивать монолитные плиты и фундамент утепленная шведская плита, цена в первом случае будет ниже, по сравнению со вторым. Однако специалисты утверждают на целесообразности изначальных капиталовложений, так как утепленная плита позволит существенно сэкономить на отоплении дома в дальнейшем. А в данной статье вы сможете прочитать какова стоимость строительства фундамента под дом своими руками.

Особенности возведения фундамент утепленная шведская плита

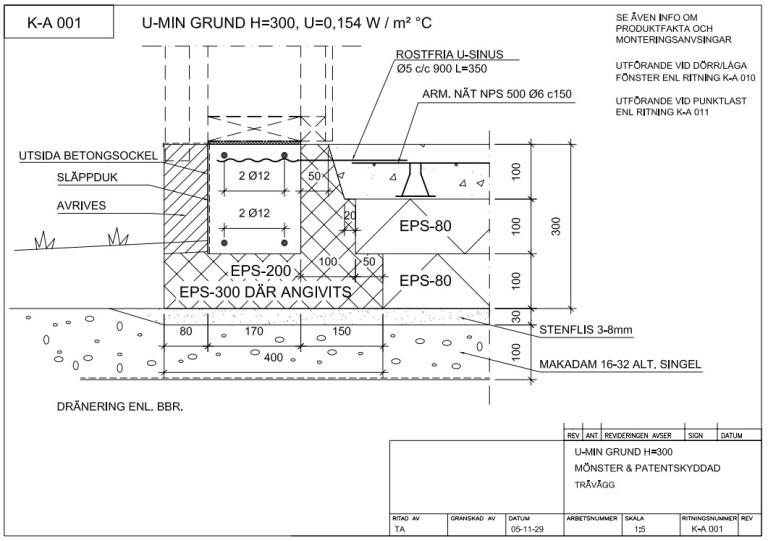

В первую очередь специалисты отмечают то, что по конструкционным материалам утепленный тип фундамента для здания отличается от своих неутепленных аналогов. Так, материалы для утепления фундамента шведская плита и его организации используются следующие:

геотекстиль;
дренажная система;
песчаная подушка с возможными коммуникационными системами;
два слоя утеплителя;
система обогрева «теплый пол»;
армирующая сетка;
бетонная плита;
непосредственно напольное покрытие.

Расчет фундамента ушп проводится, как и для плитной мелкозаглубленной основы под дом с учетом аналогичных факторов. Так, здесь учитывают влияние несущей способности грунта, его давление, нагрузки самой конструкции и дополнительное воздействие атмосферных осадков. Перед закладкой обязательно определяют тип грунта на строй площадке. Если он не соответствует требованиям, то есть является сильнопучинистым, то его заменяют на подушку из крупнофракционного песка. В обязательном порядке определяют уровень пролегания грунтовых вод и глубину промерзания сой земли. О том как рассчитать ленточный фундамент вы узнаете здесь.

Важно! Хотите заложить прочный, долговечный и качественный ушп фундамент? Расчет, составление проектной документации и последующее возведение конструкции необходимо доверить профессионалам, а не заниматься этим самостоятельно, не имея профильного образования и соответствующего опыта работы.

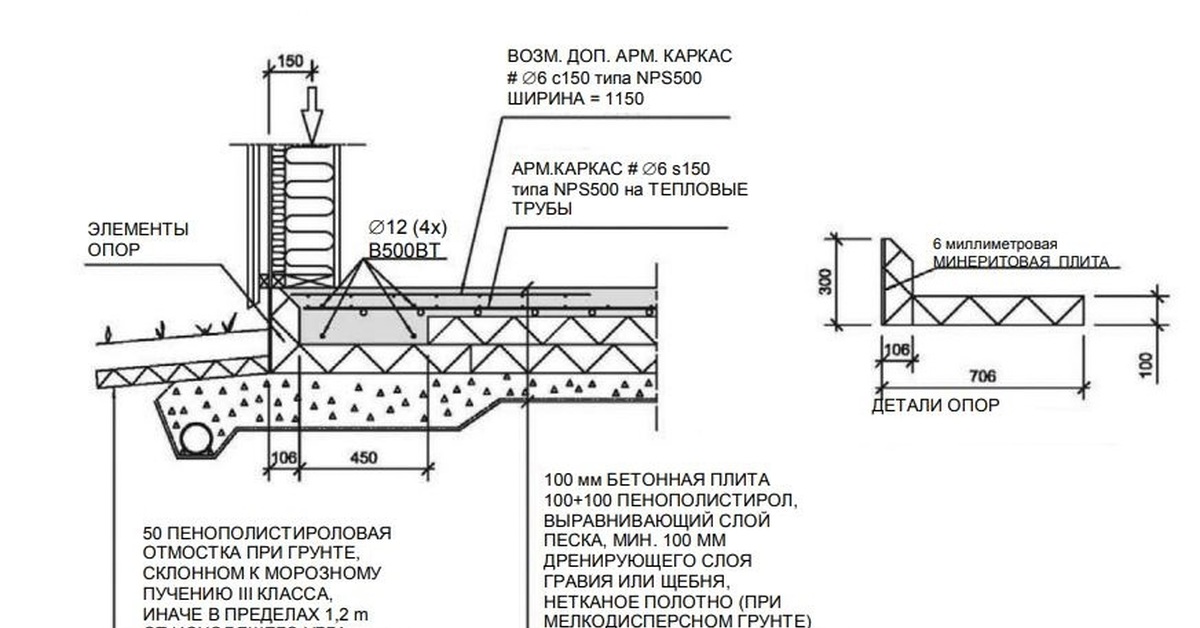

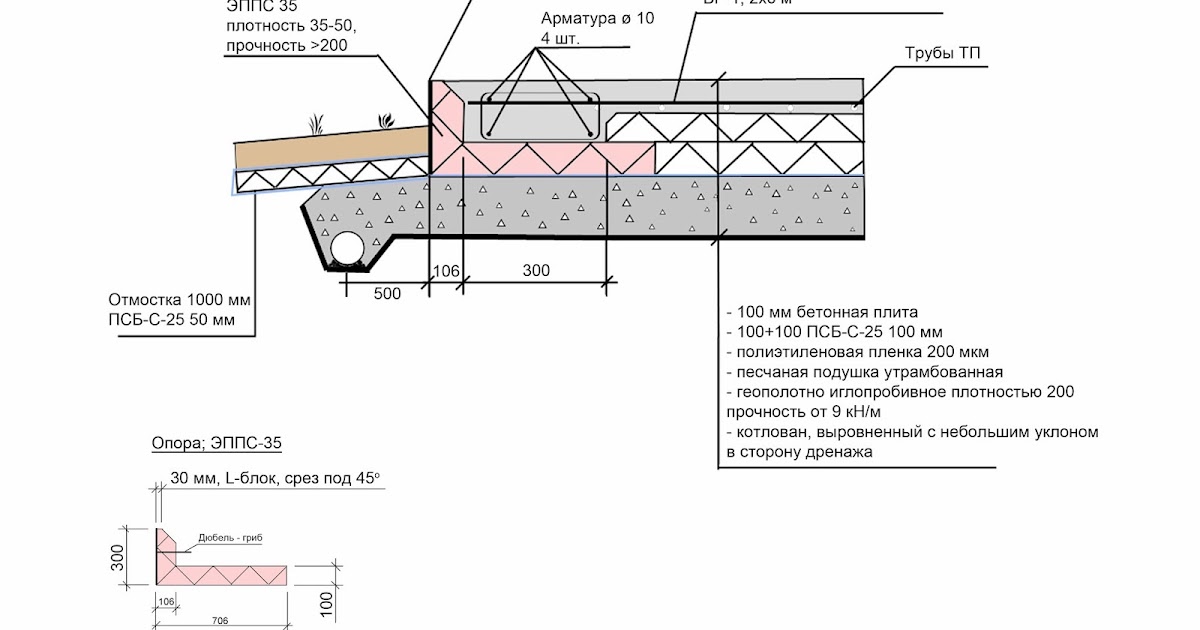

Упрощенная схема организации фундамента ушп

Чтобы каждый застройщик имел представление о фундаменте ушп в целом, он должен понимать технологию его возведения и ориентироваться в основных этапах его закладки.

Фундамент ушп строиться в несколько этапов:

согласно проектной документации выкапывается котлован под основу дома;
укладка геотекстиля для предотвращения попадания влаги вглубь конструкции;
его дно уплотняется и выравнивается при помощи крупнофракционного песка и виброуплотнителя. В толще данного слоя обязательно присутствуют трубы дренажной системы;
организация встроенных коммуникационных систем;
выравнивание и укрепление фундамента при помощи щебня средней фракции;
организация опалубки;
монтаж боковой теплоизоляции фундамента;
укладка двойного слоя теплоизоляционного материала;
возведение коммуникационной системы «теплый пол»;

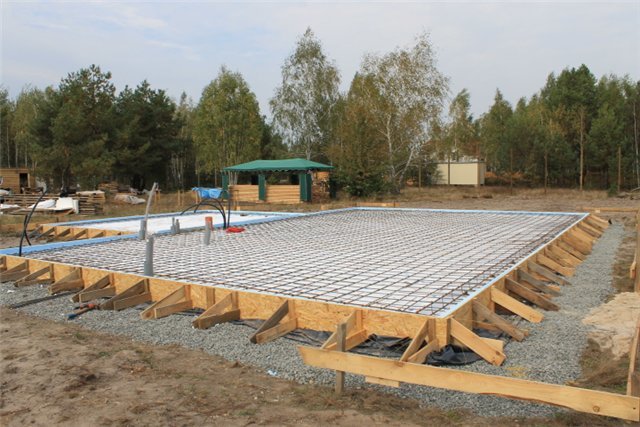

укрепление конструкции с помощью армирующей сетки;
плита заливается бетонной смесью, которая выравнивается и дозревает при постоянных температурном и влажностном режиме.

После того, как бетонное покрытие приобрело марочную прочность, его шлифуют и продолжают возведение дома. Узнайте больше о том как правильно заливать мелкозаглубленный ленточный фундамент на этой странице.

Итак, фундамент утеплённая шведская плита сегодня представляет собой разумную альтернативу аналогичным конструкциям монолитного типа. Несмотря на то, что цена на фундамент ушп значительно выше, чем возведение других основ дома, специалисты указывают на ряд преимуществ данной. Сюда относится теплоизоляция дома, высокая скорость возведения конструкции, возможность прокладки коммуникационных систем и др. Главное преимущество – растраты на строительство фундамента ушп окупятся в течение нескольких лет эксплуатации дома.

Расчет УШП методами того же SCAD

УШП — Утепленная Шведская Плита — модное и новое веяние в строительстве и проектировании. Постараемся разобраться как с этим бороться, поговорим о подводных камнях и по рассуждаем.

Сначала пойдут мои рассуждения по этому конкретному объекту. Это моё сугубо личное мнение и оно совсем не означает истину в последней инстанции. С ним можно соглашаться, можно не соглашаться, можно и нужно критиковать. Для удобство я выделю его курсивом, чтобы можно было просто прокрутить с до особенностей расчета, которые следом за ним.

Перед нами предстал кирпичный двухэтажный дом (разреза не прилагаю, поверьте на слово). Кровля плоская, пролеты для жб плит совсем не маленькие. Опустим полное отсутствие архитектурного замысла, каналы в стене 250 мм, расположение проемов (оценить без плана второго этажа вам невозможно, но поверьте мне на слово, проемы второго этажа находятся где угодно, но не над проемами первого), ширину несущих простенков и многое другое. Углубимся в анализ конструкции с точки зрения оценки целесообразности устройства под нее УШП. Мы привыкли к тому, что если здание с несущими кирпичными стенами, то это как правило ленточный фундаменте. Причин много: и удаление стен друг от друга и локализация нагрузок и может быть что-нибудь ещё. Вес здание сконцентрирован по отдельным участкам, несоизмеримо малым, чем площадь всего здания. Исходя из этого фундаментная плита здесь явно проигрывает. Но что если мы сделаем её переменного сечения? Что если в местах локализации нагрузок сделать некое подобие ленты, а между — плиту, более тонкую, пол то все равно делать. По идеи — звучит логично.

Принцип УШП — она еще и утеплена снизу, то есть не надо зацикливаться на глубине промерзания. Подумать только, а где мы раньше были? Положил утеплитель, залил ленту и соединил её сразу полом — красота. Но, обязательно есть «но». Что если грунт достаточно слабый (а мы не закапываем плиту глубоко) и под нагрузкой утолщенная часть УШП, та, что служит вместо ленты, начнет садиться относительно не нагруженной части, той, что служит полом? Место стыка этих двух зон УШП может стать интересным, не правда ли? Из рассуждений выше можно предположить два варианта, при которых использование УШП имеет смысл: мало ненесущего грунта и можно выполнить песчано-гравийную подушку под домом или нагрузка на участки, выполняющие роль ленточного фундамента, не должна сильно превосходить нагрузку на участки плиты, выполняющие роль пола. Если ещё немного поразмыслить, то скорее всего и тот и другой вариант должны бы сочетаться вместе.

Как задать и посчитать фундаментную плиты подробно изложено аж в трех статьях: здесь, здесь и здесь. Ниже рассмотрим особенности данного случая.
Во-первых, необходимо сделать так, чтобы «Кросс» понял, что на грунт опирается лишь какая-то часть плиты, а не вся. Решается очень просто — мы передаем в «Кросс» только эту часть, просто сняв выделения с части плиты, которая служит в качестве пола.
Во-вторых, после расчета в «Кросс» мы добавляем 51 элементы только в узлы той части плиты, что служит в качестве ленточного фундамента.

Часть под гараж выполнена без разбиение на части а-ля лента и а-ля пол. Трудно угадать как будет поставлен автомобиль, не делать же колесоотбойник под колею каждого автомобиля.

Это главное отличие от предыдущих расчетов фундаментных плит.
Немного подробнее о первом шаге. Нам необходимо что-то задать в качестве исходных данных по грунтам в «Кросс» как в данном примере. В примере многоквартирный жилой дом и строят его не два человека с лопатами, здесь же частный дом и желание использовать УШП в качестве фундамента надо читать как «желание сэкономить». Если мы уплотним щебеночное основание (а оно уплотняется с коэффициентом 1,4, то есть для метровой подушки щебня надо вдавить в грунт 40% сверху), и песчаную подушку с модулем 15МПа, то у нас нет возникнут проблемы. Мы получим в некоторых местах 1,3 кг/см2 давление грунта и в тех же местах максимальную осадку плиты.

Но если мы начнем уменьшать модуль песчаной подушки (да даже без этого армирование плиты под пол уже требуется и не обойтись конструктивным) у нас сразу начнет расти верхняя арматура на участках, используемых в качестве пола. В идеале эти участи должны армироваться конструктивно, одной сеткой Вр сверху, чтобы бетон не отслаивался, но осадка участков, выполняющих роль ленточного фундамента, негативно влияет и армирование участок под пол появляется уже не конструктивное. Другими словами, когда мы ставим на УШП то, что на ней не должно стоять, а именно этот кирпичный дом или вообщ что-то тяжелое, то мы неминуемо движемся в сторону полноценной плиты. Можно варьировать толщиной защитного слоя, чтобы максимально уменьшить толщину плиты под пол (разместить в толще 120 мм верхнюю и нижнюю арматуру 8 уже проблематично), но на армирование это никак не повлияет. 6-ку, а скорее всего 8-ку нам придется класть в нижней и верхней части плиты.

Мораль очевидна — УШП необходимо использовать там, где она действительно актуальна. По-моему мнению — это не тот случай. Вот, взгляните на армирование ниже:

явно что-то не то, не рациональное решение

цена в СПб и Ленобласти, расчет стоимости

Современная строительная индустрия предлагает множество технологий для обустройства оснований загородных домов. Одной из них является фундамент УШП «теплая шведская плита». По эксплуатационным и техническим показателям он во многом подобен традиционному плитному основанию, но есть и существенные отличия.

Расчет строительства фундамента

Выберите тип фундамента

Ваши контактные данные:

Вопрос 1 из 13

Все рассчеты мы вышлем вам на E-mail
и расскажем подробнее по телефону

Монолитная плита

Плитный с ребрами

Ленточный мелкозаглубленный

Ленточный глубокого заложения

Свайно-ростверковый

Свайно-плитный

Подвальный этаж

Цокольный этаж

Другое

Пока не знаю

1 этаж

2 этажа

1 этаж + мансарда

2 этажа + мансарда

1 + подвал/цокольный этаж

2 + подвал/цокольный этаж

Другое

Пока не знаю

До 50 кв.м

До 70 кв.м

До 100 кв.м

Более 100 кв.м

Пока не знаю

Да, в пределах КАД

Да, до 30 км от КАД

Да, до 50 км от КАД

Да, более 50 км от КАД

Нет, в процессе

С гаражом

С подвалом

С террасой

С цоколем

Пока не знаю

Проект есть

Выбираю

Буду проектировать индивидуально

Пока не знаю

Проект есть

Буду заказывать проектирование

Проект не нужен

Пока не знаю

Геология есть

Буду заказывать обследование

Геология не нужна

Другое

Пока не знаю

Рулонная оклеечная

Обмазочная

Проникающая

Самая дешевая

Не нужна вообще

Другое

Пока не знаю

Вывод канализации

Ввод воды

Ввод электрики

Вывод теплотрассы

Другое

Пока не знаю

Да, 100 мм

Да, 50 мм

Нет

Другое

Пока не знаю

Да, без смотровых колодцев

Да, со смотровыми колодцами

Нет

Другое

Пока не знаю

Вернуться Продолжить

Стоимость строительства УШП

Размер плиты

300 (100+200) мм

350 (150+200) мм

400 (100+300) мм

450 (150+300 мм)

500 (200+300) мм

395400

447550

432560

473740

495390

478490

546480

519900

576870

604630

608390

679450

665720

715630

753480

725600

807600

790280

846970

893900

861870

989270

932980

1035250

1102640

998160

1171340

1076690

1230510

1298060

1178030

1362750

1266080

1427740

1508300

1340420

1554160

1436930

1623940

1719530

1498370

1745570

1600243

1821140

1933600

В стоимость входят следующие работы с материалами:

Геодезическая разбивка, разметка, вынос высотных отметок
Механизированная выемка грунта с перемещением до 40 метров с планировкой или погрузкой на самосвалы (глубина выемки 300 мм)
Укладка нетканного геотекстиля
Устройство песчаной подушки под фундамент 300мм, послойное уплотнение с проливкой
Установка закладных инженерных коммуникаций (вода, канализация)
Монтаж/демонтаж опалубки
Укладка пленки п/э технической
Укладка экструдированного пенополистирола 100 мм
Вязка (без сварки) арматурного каркаса ребер из стальной арматуры Ф16 АIII ш 200 и плиты из Ф12 АIII ш 200*200 в 2 слоя (2 слоя — для плит 150 и 200 мм)
Монтаж труб водяного теплого пола ш 200 мм
Бетонирование ребер шириной 300 мм и плиты с уплотнением глубинными вибраторами и уходом за бетоном

В стоимость строительства входит доставка необходимых материалов в радиусе 30 км от КАД.

При необходимости, дополнительно выполняем работы по монтажу дренажных систем, устройству оклеенной гидроизоляции плит, а также бурим скважины на воду, монтируем очистные станции, строим и отделываем дома под ключ и и т.п.

* Цены материалов взяты по состоянию на 12.01.2020 г. Прайс лист носит ознакомительный характер и не является публичной офертой. Конечная стоимость определяется на основе геологии, проекта и сметного расчета. На стоимость строительства могут влиять такие параметры, как удаленность, наличие на участке водоснабжения и электричества, наличие подъездов, наличие уклонов участка, некоторые другие. Цена зависит от количества необходимых подготовительных грунтовых работ, высоты грунтовых вод, массы и толщины стен будущего дома и материала перекрытий, прочих параметров.

Преимущества шведской плиты

Данный тип фундамента был разработан в Германии специально для возведения домов в областях со сложными климатическими условиями. В Европе его успешно применяют более 50 лет, в нашей стране — относительно недавно. Надежная конструкция, высокий запас прочности, относительно невысокая цена м² – утепленная шведская плита быстро и совершенно заслужено получила одобрение ведущих российских компаний, которые специализируются на индивидуальном домостроении.

Строительство фундамента УШП Вы можете заказать и в нашей компании. Мы предлагаем самые актуальные и рациональные решения в области загородного домостроения, используя передовые технологии, новейшие материалы и многолетний опыт работы по профилю. Применение конструкции – технически обоснованное и экономически целесообразное решение, поскольку данный вид допустимо использовать при возведении домов почти на любом грунте, независимо от глубины залегания грунтовых вод.

Утепленная шведская плита: основные особенности

УШП представляет собой монолитное малозаглубленное основание, утепленное специальным теплоизоляционным материалом. Под такой плитой почва не промерзает, потому морозное пучение исключено. Эта технология предусматривает обустройство монолитного плитного фундамента одновременно с прокладкой коммуникационных сетей, в том числе системы «теплый пол».

В итоге встроенные инженерные системы, ровный пол, готовый для укладки чистового покрытия, мы получаем в предельно сжатые сроки. Кирпичный дом на шведской плите (УШП), а также дома из пено- или газобетона, керамоблоков и других материалов, прослужат долгие годы, обеспечивая комфорт и уют независимо от погодных условий за окном. Главное – изначально доверить проектирование и весь спектр строительных работ опытному и квалифицированному застройщику.

Специалисты Строительной компании Эталон продумают эффективную дренажную систему, которая исключит вероятность морозного пучения грунтов. Насыпка подушки из песка и/или щебня является не менее важным этапом непучинистой подготовки. При использовании одновременно песка и щебня необходимо разделить их геотекстилем (он не допустит проникновения мелкофракционного песка в щебень).

Если шведская плита под гараж, дачу, коттедж (или любой другой объект) выполнена грамотно, с соблюдением технологии и отраслевых стандартов, нагрузка от сооружения будет равномерно передаваться на теплоизоляционный слой. Мы применяем качественные термоизоляционные плиты, которые обладают высокой прочностью на сжатие и минимально возможной степенью водопоглощения, что обеспечивает продолжительный срок эксплуатации фундаменту и всему строению в целом.

Фундамент УШП незаменим при строительстве домов в сложных условиях:

на грунтах с повышенным уровнем влажности;
на участках с высоким уровнем грунтовых вод;
на слабых грунтах;
на территориях, рельеф которых отличается перепадами высот.

Заказывая утепленный фундамент в нашей компании, Вы получаете следующие преимущества: ровный, теплый пол для первого этажа дома, сокращение расходов на отопление за счет низкой теплопроводности, исключение риска разрушения постройки из-за перемещения грунтов.

Примеры наших работ
