Установка дренажного колодца из пластика: Как установить дренажный колодец из пластика?

Содержание

Пошаговая инструкция из пластика и бетонных колец +Фото и Видео

Приобретая земельный участок, для постройки дома, в первую очередь стоит позаботиться о фундаменте строения. Грунтовые воды могут нанести непоправимый урон основанию здания.

Чтобы защитить фундамент, и минимизировать влажность почвы производится установка дренажного колодца.

Содержание статьи:

  • 1 Дренажные колодцы разделяются на несколько видов
    • 1.1 Поворотный колодец
    • 1.2 Ревизионные колодцы (смотровые)
    • 1.3 Поглотительный колодец
    • 1.4 Накопительный колодец
    • 1.5 Дренажный колодец из бетонных колец
    • 1.6 Дренажные колодцы из пластика
  • 2 Установка дренажного колодца своими руками
    • 2.1 Пластиковый колодец
    • 2.2 Из бетонных колец
  • 3 Особенности монтажа поглотительного колодца

Дренажные колодцы разделяются на несколько видов

Поворотный колодец

Обустраивается в поворотный местах трубопровода. Главная функция – свободный доступ к трубам, для устранения засоров и осуществления ремонта. Размер конструкции напрямую связан с тем будут для работ опускаться в колодец или нет, если планируется проводить ремонт внутри колодца, то диаметр его должен быть как минимум 1м.

Рекомендация. Дренажные колодцы следует устанавливать на каждом втором повороте магистрали, если монтаж делается для сохранения фундамента, то по углам здания.

Ревизионные колодцы (смотровые)

Устанавливаются для проведения регулярных инспекций канализационной магистрали. Смотровой колодец позволяет быстро устранить причину аварии, провести профилактику трубопровода. Данный тип конструкции всегда большого диаметра, так как при возникновении проблемы всегда осуществляется спуск на дно, для ее решения. Монтаж ревизионных колодцев делается на схождении нескольких труб и на прямых отрезках магистрали каждые 30 метров.

Поглотительный колодец

Устанавливаются точечно, для отвода лишней влаги из почвы. Они не имеют подвода к дренам, соответственно собранную воду в канализацию сбросить не могут. Вода скопившаяся отводится в нижние слои грунта.

Для монтажа поглотительного колодца потребуется:

  • Вырыть котлован глубиной 2 м
  • Дно застелить щебнем
  • На щебень установить перфорированную трубу диаметром 1,5 м
  • В колодец засыпается фильтрующими материалами (гравий, кирпичная крошка, щебенка и т.д)
  • После заполнения полости вся конструкция накрывается геотканью и засыпается почвой.

Накопительный колодец

В большинстве случаев монтируются на территории, где планируется дальнейшее использование воды, а также при глубоком залегании водоприемных слоев.

Вода наполняет резервуар, после отводится в близлежащий водоем или применяется для бытовых нужд.

Габариты данного колодца выбирается в соответствии с целями применения и учетом установки насосного оборудования, для перекачки жидкости.

Стандартный дренажный колодец состоит из:

  • Канализационного смотрового люка.
  • Горловина.
  • Шахта
  • Дно (в поглотительных колодцах монтаж днища не требуется)

Обустройство дренажных колодцев осуществляется из пластиковых емкостей или бетонных колец.

Дренажный колодец из бетонных колец

Кольца из бетона изготавливаются высотой от 270 мм до 1000мм, диаметром от 700мм до 2000 мм до, с люком, сквозные и с дном. С их помощью сооружаются дренажный колодец любого типа. Недостатком данного вида конструкции является сложность монтажа. Погрузить кольца в котлован без специального оборудования не возможно, они очень тяжелые. Наряду с этим они обладают высокой прочностью и долговечностью.

Дренажные колодцы из пластика

Пластиковые гофрированные шахты для дренажных колодцев более популярны, чем изделия из бетона.

  • Отливаются с ребрами жесткости, что увеличивает их прочность
  • Оснащены отводами для труб
  • Обладают не большим весом
  • Срок службы до 50 лет
  • Не требуется герметизация
  • Не подвержены гниению и коррозии
  • Простой монтаж

На рынке представлен широкий выбор готовых изделий, которые можно купить или обустроить колодец самостоятельно, что значительно сэкономит бюджет.

Установка дренажного колодца своими руками

Пластиковый колодец

Первое, что понадобится сделать, купить гофрированную пластиковую трубу требуемого размера.

Для монтажа поворотного или ревизионного колодца подойдут трубы диаметром до 0,5 м. этого достаточно, чтобы провести проверку системы и прочистить трубы.

Фильтрующий или накопительный колодец потребует для обустройства гофтрубу от 0,7 до 0.9 м диаметром.

Колодцы с предусмотренным спуском организуются из изделий диаметром более метра.

Также необходимо приобрести:

  • Уплотнители из резины, для стыковки с трубами.
  • Дно
  • Люк.

Когда все детали для колодца приобретены, можно начать установку.

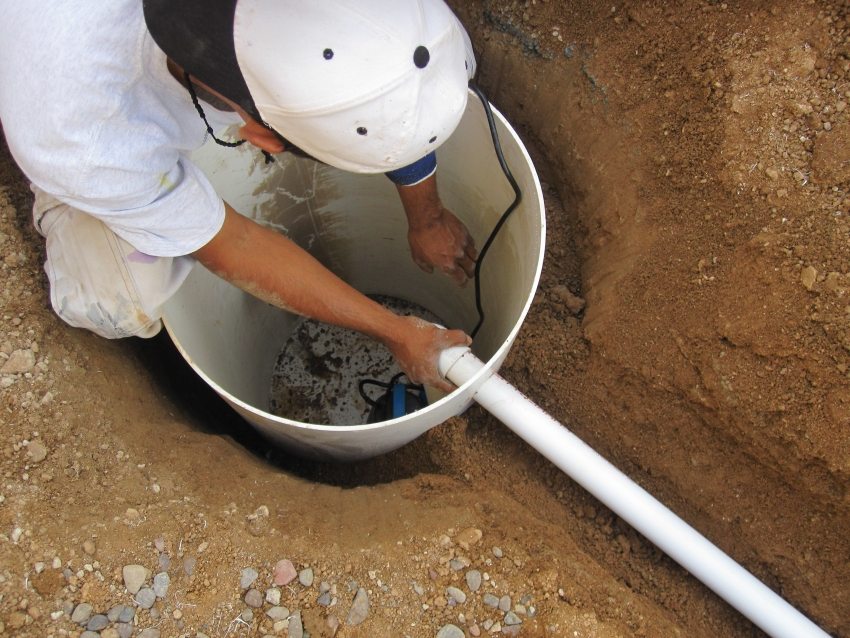

На трубе, отступив от основания 0.5 м, делаются отверстия для подвода труб, в них вставляются уплотнители. Затем прикрепляется дно колодца. Все швы обрабатываются водостойким герметиком.

Выкапывается котлован нужной глубины и диаметра. Дно заливается цементом или создается песчаная подушка.

Когда раствор застынет, емкость опускается в шахту, делается соединение с дренажными трубами. Свободное место вокруг готового колодца заполняется смесью из песка и щебня, после чего конструкция закрывается люком.

Из бетонных колец

Для монтажа дренажного колодца из бетонных колец лучше использовать железобетонные изделия. Благодаря арматуре, они обладают достойной прочностью и долгим сроком службы.

Монтаж выполняется с использованием специального оборудования.

  1. Выкапывается котлован требуемых габаритов.
  2. Дно засыпается слоем природного фильтра, высота слоя из гравия и песка должна быть как минимум 50 см.
  3. На подушку опускается первое кольцо, если колодец без дна, то предварительно делается бетонная стяжка.
  4. Затем все кольца одно за другим опускаются друг на друга. Швы и стыки должны быть герметичными, для достижения этой цели применяется мастика, бетонный раствор или герметик.
  5. В первом кольце делаются отверстия для дренов. Подсоединяются трубы, швы герметизируют.
  6. Сверху конструкция закрывается крышкой.
  7. Оставшееся свободное место между стенками колодца и грунтом заполняется смесью из песка и гравия.

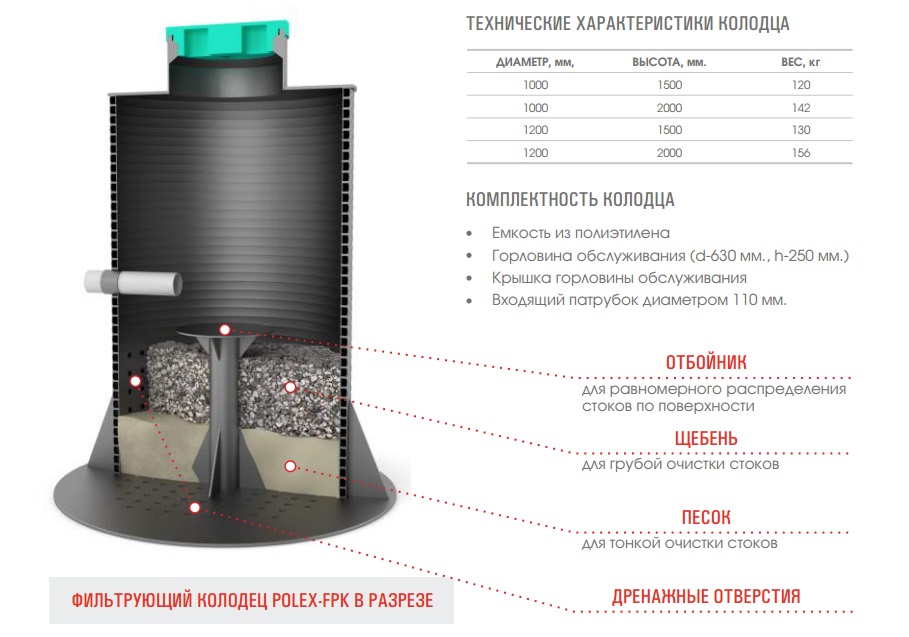

Особенности монтажа поглотительного колодца

В отличие от всех остальных типов у этого колодца отсутствует герметичное дно, его заменяет природный фильтр.

Чтобы фильтрационный колодец функционировал в соответствии с требованиями, осуществлять монтаж следует строго по схеме.

Внимание. У накопительных, ревизионных и поворотных колодцев подводка к дренам производится у дна колодца. Поглотительный резервуар имеет верхнюю подводку для сброса воды.



схема установки, как сделать расчет, установку и монтаж колодца


Содержание:

1. Виды и функции дренажных колодцев
2. Поворотные
3. Ревизионные
4. Колодцы поглотительного типа
5. Накопительные
6. Колодец в подвале или на цокольном этаже
7. Септические колодцы
8. Монтаж ревизионного или поворотного колодца
9. Установка фильтрующего колодца
10. Фильтрующие колодцы из кирпича своими руками
11. Как сделать бетонные колодцы
12. Пластиковые колодцы
13. Накопительные колодцы — монтаж
14. Дренажный колодец в подвале

Даже прочный фундамент с хорошей гидроизоляцией может со временем разрушиться под воздействием грунтовых и талых вод.

Чтобы этого не произошло, вокруг дома создают дренажную систему для защиты здания от влаги. Важным элементом такой системы является дренажный колодец. Можно купить как готовый колодец, так и сделать его самостоятельно. Устанавливают данный элемент либо в подвале дома, либо в наиболее низкой точке участка. Прежде чем перейти к тому, как сделать дренажный колодец, нужно изучить существующие виды данных изделий и их назначение.

Виды и функции дренажных колодцев

Все такие колодцы, независимо от вида и предназначения, представляют собой своеобразный стакан без дна, к стенам которого подведены дренажные или канализационные трубы. При открытии такого изделия можно прочистить трубы, убрать собравшийся мусор или проконтролировать течение воды.

Поворотные

Монтаж дренажных колодцев подобного типа осуществляется на поворотах трубопроводов и по углам дома (в случае пристенной системы). Главной их функцией является упрощение доступа к засорившимся перфорированным трубам.

Ревизионные

Такие устройства имеют большой объем, внутри них может поместиться человек. Сквозь ревизионный колодец легко провести чистку и проконтролировать работоспособность трубопровода (прочитайте также: «Устройство дренажных колодцев на участке»). Обустраивают колодцы данного типа на прямых длинных участках дренажных труб с промежутком до 20 метров и в местах их соединения. Иногда ревизионным колодцем можно заменить поворотный.

Колодцы поглотительного типа

Такие колодцы, как правило, имеют глубину от 3 метров. В них собирается жидкость, поступающая по дренажным трубам в резервуар. Дно выстилается толстым слоем щебня, сквозь который в грунт просачивается влага. Установка дренажного колодца поглотительного типа является целесообразной в том случае, если воду невозможно отводить в магистральную канализацию или удалять другим образом.

Поверх дна устройств выкладывают слой грунта или геотекстиль. Производить монтаж такого колодца можно на песчаном грунте с неплохой фильтрующей способностью.

Накопительные

В таких устройствах также собирается жидкость, поступающая по трубам, но в них предусматривается герметичное дно. Собравшаяся влага не проникает в грунт, а служит для орошения растений. Также после откачки воды ее можно просто сбросить в водоем. Накопительные колодцы обычно ставят на почвах с плохой фильтрацией – глинистой, суглинистой.

Колодец в подвале или на цокольном этаже

В том случае, если в подвал часто попадает вода, рекомендуется устанавливать дренажный колодец глубиной немного больше 50 сантиметров, в котором располагают насос. Скопившаяся жидкость откачивается аппаратом и удаляется посредством специального оборудованного канала.

Септические колодцы

Такие устройства используются для удаления или доочистки жидкости, очищенной в септике. Емкости бывают накопительного или поглотительного типа, выбор зависит от качества очистки в септике воды, и намерения владельца использовать ее в дальнейшем для утилизации в грунт или для хозяйственных нужд.

Монтаж ревизионного или поворотного колодца

При желании можно сделать дренажные колодцы своими руками. Их устанавливают на поворотах дренажных труб или через каждые 20 метров на прямом трубопроводе. Изделия могут быть выполнены из бетона или пластика. Диаметр колодца должен быть 34-46 сантиметров, но если необходим доступ в шахту, то его нужно увеличить до 1 метра и больше.

Порядок действий:

  • выкопать котлован и подвести к нему траншеи для прокладки труб;
  • на стенках ревизионного колодца сделать отметки в местах будущего трубопровода;
  • на стенках по отметкам высверлить отверстия согласно диаметру труб;
  • опустить колодец с дном в котлован на бетонную или песчаную подушку;
  • соединить трубы и оборудовать стыки резиновыми уплотнителями, а также промазать их силиконом или битумной мастикой;
  • оборудовать верх смотрового колодца люком;
  • засыпать стенки колодца и трубы смесью щебня и песка.

Установка фильтрующего колодца

Фильтрующие колодцы (в том числе и для септиков) делают из бетона, кирпича, пластика и некоторых подручных материалов. Вода в данные колодцы попадает из дренажных труб или септика, и затем просачивается через щебень и впитывается в грунт. При большом объеме сточных вод рекомендуется делать больше одного колодца. Такие строения нельзя создавать на глинистой почве и при высоком уровне грунтовых вод.

Обязательно проводится расчет дренажного колодца, его следует устанавливать ниже уровня промерзания почвы, но выше уровня грунтовых вод. Рекомендуемая глубина – 2,5 — 3 метра.

Для дренажа используют щебень, гравий, колотый кирпич с размерами частиц не более 3 сантиметров. Самые крупные частицы укладывают в центре шахты, а мелкие – около стенок. Форма колодца может быть квадратной или круглой.

Фильтрующие колодцы из кирпича своими руками

Лучше делать такой колодец большим, но на это требуется немало денег и времени. Сначала выкапывают котлован, потом сооружают внутри опалубку. Стенки возводятся по принципу «полкирпича» (между соседними кирпичами остаются небольшие промежутки). На дно укладывают щебенку, а пространство между стенками колодца и котлована засыпают щебнем, но после подводки трубопроводов. Сверху его закрывают деревянной или пластиковой крышкой.

Как сделать бетонные колодцы

В работе, как сделать дренажный колодец своими руками, нет ничего сложного, но создание бетонного устройства не только не выгодно с финансовой точки зрения, но и занимает много времени. При строительстве используют монолитные или перфорированные железобетонные кольца. Также создать конструкцию можно путем заливки цементного раствора в подготовленную опалубку. Места соединения труб с колодцем обрабатывают битумом, а дно выстилают фильтрующим слоем.

Пластиковые колодцы

Такие устройства обходятся дешевле, чем бетонные и кирпичные. Для этого используют трубы с перфорацией или готовые конусообразные колодцы, не имеющие дна, к которым подключают дренажный или канализационный трубопровод. На дно укладывают фильтрационный слой, а сверху колодец засыпают пескоцементной смесью или песком.

Накопительные колодцы — монтаж

Схема дренажного колодца весьма похожа на накопительное строение. Основное отличие заключается в том, что у последнего имеется дно. Его устанавливают на бетонную или песчаную подушку в котлован, подключают трубы, герметизируют стыки и стенки, а сверху засыпают смесь песка с цементом или просто песок. В колодец опускают насос, а горловину закрывают крышкой. Читайте также: «Как сделать дренажный колодец своими руками – варианты конструкции, правила монтажа».

Дренажный колодец в подвале

Обычно дренажной системы вокруг дома вполне хватает, но если подвал дома постоянно затапливается, имеет смысл сделать дренажный колодец в самом доме. В цементной стяжке пола подвала делают канавы для труб, а также выкапывают котлован глубиной 60 — 200 сантиметров, в котором устанавливают накопительную емкость (к примеру, из металла или пластика) с дренажным насосом.

Трубы с перфорацией помещают на подушку из щебня или на слой геотекстиля в траншее, делая уклон в сторону колодца (на метр трубы – 2 сантиметра уклона). Сверху их засыпают щебнем. Стены и пол герметизируют и заливают бетонную стяжку. Такой колодец спасет подвал от подтоплений, но заберет у помещения около 30 сантиметров высоты.


Как установить сухой колодец за 6 шагов

Детали проекта

Навыки

5 из 5 Жесткий Копать глубокую яму — тяжелая работа

Стоимость

70 долларов за сухой колодец, 125 долларов за камень и другие материалы

Расчетное время

Один день

У нас есть водосточная труба, которая сбрасывает дождевую воду на дорожку перед домом, которая зимой превращается в ледяной покров. Есть ли способ решить эту проблему?

— Табби Маккарти, Оланте, Канзас

Роджер Кук отвечает: Мокрая дорожка не только создает опасность поскользнуться, но и способствует повреждению морозных пучин, которые могут разрушить дорожное покрытие. Если вы не можете переместить водосточную трубу, направьте воду под дорожку и выведите ее в сухой колодец, зарытый в газон.

Что такое сухой колодец?

Роджер Кук отвечает: Эта перфорированная пластмассовая бочка с открытым дном, установленная в яме и окруженная камнями, собирает воду, стекающую с крыши, и позволяет ей медленно стекать в землю. Ваша дорожка будет более сухой, а ваши ливневые стоки будут менее перегружены.

Чтобы определить, сколько сухих колодцев вам понадобится, введите площадь крыши и тип почвы в калькулятор на сайте NDS, Inc. Когда вы будете готовы начать копать, следуйте инструкциям. После того, как вы закончите, установите на желобах защиту от листьев, чтобы сухой колодец не заполнялся мусором.

6 шагов по установке сухого колодца

Шаг 1. Копание ямы и траншеи

Фото Райана Беньи

Выйдя из водосточной трубы, не менее чем в 10 футах от фундамента (и в 3 футах от любой границы участка), выкопайте яму глубиной и шириной около 4 футов. С помощью лопаты с длинной ручкой прокопайте туннель под тротуаром и выкопайте траншею глубиной 1 фут и шириной 6 дюймов, которая постепенно спускается к яме. Насыпьте землю лопатой на брезент. Сохраните дерн, чтобы залатать дыру.

Шаг 2. Выровняйте отверстие

Фото Райана Беньи

Застелите отверстие тканью для ландшафта, вырезанной из рулона длиной 6 футов. Материал предотвращает закупорку камней вокруг сухого колодца почвой. Оставьте достаточно ткани снаружи отверстия, чтобы вы могли накрыть камни после установки сухого колодца.

Шаг 3. Установка трубы

Фото Райана Беньи

Купите столько труб из ПВХ диаметром 4 дюйма, чтобы они доставали от конца водосточной трубы до точки на 14–16 дюймов в отверстие. Также купите колено и переходник для водосточной трубы (показан). Удалите существующее колено в нижней части водосточной трубы. Затем насухо подгоните детали и уложите трубу в траншею. Как только вы добились хорошей подгонки, склейте части вместе с ПВХ-клеем.

Шаг 4. Проверьте поле

Фото Райана Беньи

Труба должна иметь уклон в сторону сухого колодца ¼ дюйма на фут длины. Уровень 2 фута покажет зазор ½ дюйма под одним концом, когда он удерживается на уровне. Отрегулируйте шаг, добавляя или удаляя почву под трубой. Когда шаг установлен, прикрепите адаптер к водосточной трубе с помощью винтов из нержавеющей стали для листового металла, затем засыпьте трубу. Обрежьте противоположный конец, если он слишком длинный.

Шаг 5. Установите сухой бокс

Фото Райана Беньи

Соберите сухой колодец, затем с помощью молотка выбейте все дренажные отверстия диаметром 1,5 дюйма и один из портов диаметром 4,5 дюйма. Засыпьте лопатой слой промытого круглого камня толщиной 6 дюймов в отверстие. Установите сухой колодец в отверстие и наденьте порт на трубу из ПВХ. Центрируйте сухой колодец и заполните его камнем, пока не дойдете до его верхнего края.

Шаг 6. Установите излучатель перелива

Фото Райана Беньи

С помощью сабельной пилы вырежьте 4-дюймовое отверстие в крышке сухого колодца и наденьте крышку. Возьмите отрезок 4-дюймовой трубы и приклейте переливной эмиттер, который позволяет стекать лишней ливневой воде. Обрежьте трубу так, чтобы верхняя часть эмиттера находилась на уровне земли, когда труба будет приклеена к крышке. Накройте сухой колодец ландшафтной тканью, а сверху засыпьте землей и дерном.

Инструменты

Инструменты и материалы

Как установить дренажную систему

Установка муниципальной дренажной системы — непростая задача. При проектировании дренажной системы необходимо учитывать структурную целостность как самой системы, так и зданий, для обслуживания которых она предназначена, а также благополучие жителей. Поскольку наличие надлежащего дренажа имеет важное значение для любого сообщества, установка муниципальных дренажных труб никогда не должна восприниматься легкомысленно.

Тем не менее, огромное количество соображений, которые необходимо учитывать перед любым проектом по установке дренажа, затрудняет краткое рассмотрение этой темы. Тем не менее, анализ различных типов дренажных систем и некоторых общих методов установки может помочь вам лучше понять, что может повлечь за собой проект муниципального дренажа. Если вы ищете поставщика пластикового дренажа для проекта установки или просто хотите узнать больше об отрасли водоснабжения и водоотведения, читайте дальше.

Как установить дренажные трубы?

Особенности процесса установки водостока могут сильно различаться в зависимости от конкретного проекта. Вот некоторые общие соображения, которые следует учитывать при установке муниципальной дренажной системы:

Выбор трубы

Выбор материала трубопровода для дренажной системы может зависеть от ряда факторов. Например, подземные дренажные трубы чаще изготавливаются из ПЭВП, стеклокерамики или чугуна, тогда как наземные трубы часто изготавливаются из ПВХ, чугуна или оцинкованной стали в зависимости от конкретных условий установки.

Сохранение целостности здания

Если водосток устроен рядом с структурной частью здания или под ней, необходимо принять дополнительные меры, чтобы убедиться, что устойчивость здания не нарушена. Кроме того, установка водостока не должна нарушать устойчивость других примыкающих зданий и сооружений. Это может повлиять на выбор материалов трубопроводов и сам процесс монтажа.

Поддерживающие силы/нагрузки

При сооружении водостока конечный результат должен быть в состоянии выдерживать максимальные усилия и нагрузки, которым он будет подвергаться по прогнозам. Это связано с тем, как труба поддерживается, укладывается или соединяется вместе, а также с выбором самого материала трубы. Выбранные трубы должны выдерживать проникновение корней и кислотные химические вещества, содержащиеся в сточных водах, чтобы не создавать препятствий и других проблем.

Выбор трубных соединений

Правильный выбор трубных фитингов имеет важное значение для обеспечения целостности трубы и сведения к минимуму риска повреждения. Материалы и методы соединения в основном зависят от типа используемой трубы и должны быть установлены таким образом, чтобы обеспечить плавный сток.

Люки/смотровые колодцы

Любая установка дренажной системы должна предусматривать правильное размещение люков или смотровых камер. Люки обычно сооружаются при изменении направления, уклона, выравнивания или размера канализационного коллектора, а также на стыках двух или более стоков.

Каковы последствия плохой установки дренажа?

Плохо спроектированная и установленная дренажная система может привести к целому ряду проблем. В дополнение к предотвращению структурных повреждений и угроз безопасности, надлежащий дренаж является важной частью хорошего состояния окружающей среды. Вот некоторые риски для здоровья и безопасности, связанные с плохой установкой дренажа:

  • Плохой дренаж может привести к наводнению и привести к серьезному повреждению или потере имущества , а также к повреждению инфраструктуры водоснабжения
  • Неправильно слитая ливневая вода может создать очага размножения болезней , образуя стоячие лужи.
  • Неправильный дренаж является одной из основных причин загрязнения бытовых источников воды
  • Неэффективный дренаж может способствовать распространению различных заболеваний , таких как холера или брюшной тиф

Это лишь некоторые последствия неправильной установки дренажа. В целом, правильно спроектированная и тщательно спланированная дренажная система является решающим фактором в минимизации рисков для здоровья и окружающей среды.
