Установка кронштейнов для водостоков: Установка крюков желоба водосточной системы, разновидности крепления и способы монтажа
Монтаж водостоков
Содержание
- Расчет системы и комплектующих
- Монтаж водосточной системы
- Как правильно установить кронштейны под желоба
- Монтаж фигурных элементов водосточных систем
- Заключение
После того как будет вбит последний гвоздь в кровельное покрытие, можно переходить к установке водосточной системы. Это специальная конструкция для отвода дождевой и талой воды с поверхности крыши. Система эта необходимая, именно с ее помощью решается проблема защиты стен дома и фундамента от повышенной влажности, которая негативно сказывается на их техническом и эксплуатационном состоянии. Еще совсем недавно водосточная система изготавливалась из труб оцинкованной стали, которые производились кустарным способом.
Сегодня большое количество производителей предлагает готовые системы со всеми дополнительными элементами. То есть, покупая водосток, вы получаете полный комплект, точно подходящий под конфигурацию и размеры вашего дома.
Водосточная система может быть изготовлена из металлических труб с гальваническим покрытием или из пластмассовых. Как показывает практика, если правильно все рассчитать, если понять всю технологию монтажного процесса, то своими руками провести установку водосточных систем будет несложно.
Расчет системы и комплектующих
В первую очередь необходимо правильно выбрать диаметр труб, которые будут использованы в системе водостока дома. Здесь есть определенная зависимость диаметра от площади кровли.
- Если общая площадь кровли не превышает 50 м², то ширина используемых желобов будет 100 мм, а диаметр вертикальных труб – 75 мм.
- Площадь 50-100 м², желоба – 125 мм, трубы – 87 мм.
- Если площадь дома превышает 100 м², то устанавливаются желоба шириною 150-190 мм, с диаметром труб 100-120 мм.
Внимание! Если крыша вашего дома – это сложная конструкция, вальмовая или многошипцовая, то размерные показатели желобов и труб необходимо выбирать по наибольшему показателю площади скатов.
Как определить количество труб, а соответственно и воронок, устанавливаемых на них сверху? Придется рассчитывать площадь каждого ската, с тем расчетом, что на один скат необходимо установить одну трубу водостока. В том случае, если площадь одного ската превышает нормативы пропускной способности диаметра устанавливаемой трубы, то на этот скат надо будет установить две трубы, а соответственно и две воронки.
Стандартная длина водосточной трубы – 3 или 4 м. Понятно, что установка одной не решит проблему закрытия вертикального стояка. Поэтому необходимо замерить расстояние от карниза до отмостки дома, и разделить его на 3 или 4 м. Получаем количество водосточных труб на один стояк. Если ровное число при этом не получается, округляем его в большую сторону. Обратите внимание на то, что труба для водосточных канализаций до поверхности отмостки недостает. Это расстояние стандартное, закреплено СНиПами и равно 30 см.
Для стояка обязательно понадобятся хомуты, которые будут держать его в вертикальном положении.
Их количество определяется соотношением: на одну трубу два хомута. Обязательно этот крепежный элемент устанавливается на стыках разных элементов водосточного стояка. Это отводы, отливы, воронки и так далее.
Что касается количества необходимых желобов, то и здесь можно легко провести расчет. Их стандартная длина – 3 м. Замеряется длина каждого ската, и данный размер делится на 3 м. Производится округление полученной величины.
Количество кронштейнов рассчитывается по соотношению: один кронштейн через каждые 50-60 см. Есть в комплектации водосточных систем канализаций так называемые углы для желобов. Их обычно используют в сложных кровлях, где примыкают друг к другу скаты. То есть, с их помощью вся водосточная конструкция (имеются в виду желоба) соединяется в единую систему. Количество углов соответствует количеству углов самой кровли. Есть еще один крепежный элемент – замок для желобов. Его количество определяется количеством стыков между устанавливаемыми желобами.
И последний элемент водосточной системы – колено.
Монтаж водосточной системы
Итак, все расчеты сделаны, материалы куплены, можно переходить к монтажному процессу водосточных систем канализаций. В первую очередь необходимо провести разметку. Самый важный момент – это правильно определить места установки кронштейнов под желоба. При этом нужно учитывать тот момент, что продольная центральная ось всей системы (имеются в виду желоба) должна проходить точно под краем карниза крыши дома. То есть, правильно выставленный кронштейн по глубине – это правильный монтаж всех водосточных систем.
Внимание! Расстояние от края карниза до верхнего края желоба должно быть – 25 мм, не меньше.
Установка воронки производится вручную.
Здесь имеется в виду, что в желобе по месту установки воронки необходимо сделать отверстие с помощью ножовки по металлу. Место установки может быть по центру или со смещением. Это обычно закладывается в проекте водосточных систем канализации.
Крепежные кронштейны устанавливаются по монтажной линии с уклоном в сторону воронки. Угол уклона – 2-5%. Это на один метр длины желоба разница между краями должна составлять 2-5 мм. Расстояние между кронштейнами 50-70 см. При этом крайний кронштейн монтируется на расстоянии 25 см от заглушки желоба, от углового элемента не меньше 15 см.
Для того чтобы правильно провести монтаж кронштейнов, рекомендуется использовать для разметки прочную нить или леску. С одного края карниза устанавливается саморез, к которому нить и привязывается. После чего через один метр по направлению монтажа водосточной системы делается отметка ниже установки самореза на 2-5 мм. Чтобы точность уклона была выше, нужно отметку поставить не через один метр, а через три или пять.
При этом смещение вниз придется увеличить. К примеру, если это будет 5 м, то 5х2=10 мм. Значит, через 5 м отметка будет находиться ниже места установки самореза на 10 мм.

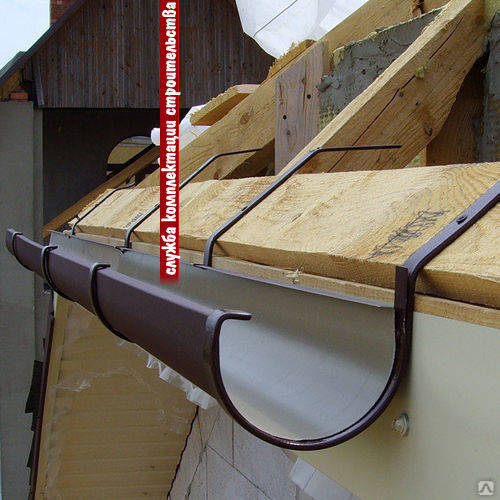

Как правильно установить кронштейны под желоба
Все будет зависеть от конструкции кровли дома. Посмотрите на фото ниже, где показаны три варианта установки.
- Кронштейны крепятся к стропильным ногам. В этом случае используются только металлические крепежные элементы.
- Крепление к лобовой доске. Здесь обычно используются пластмассовые кронштейны.
- Установка на крайний элемент обрешетки. Для этого используются металлические кронштейны, снабженные специальными удлинительными планками.
Необходимо обратить внимание на точную установку кронштейнов. Если провести этот процесс с некоторыми отступлениями от требований, то можно получить в конечном итоге большие проблемы. К примеру:
- Если увеличить расстояние между кронштейнами под желоба, то может появиться провисание всей желобной системы.
- Если середина желоба не совпадет с кромкой карниза, то обязательно произойдет перелив воды.
- Увеличение зазора между краем кровли и краем желоба приведет все к тому же переливу и разбрызгиванию.
Монтаж фигурных элементов водосточных систем
Здесь строгое правило: монтаж водостоков производится сверху вниз. При этом все элементы устанавливаются раструбами вверх. Вот алгоритм процесса.
- После воронки устанавливаются два отлива, между которыми обязательно вставляется прямой отрезок трубы. Его длина приблизительно 60 см.
- Производится сборка всех отводов.
- Устанавливается верхняя труба водостока.
- Производится ее крепление к стене дома при помощи хомутов, при этом она строго выставляет вертикально. Оптимальное расстояние между хомутами – 1,8 м. при этом один из хомутов является скрепляющим, другой направляющим. Некоторые производители рекомендуют использовать так называемые хомуты с компенсаторами расширения при изменениях температуры.
- Таким способом соединяются все трубы водосточной системы, между собой трубные элементы соединяются специальными хомутами.
- В самом низу стояка устанавливается сливной отлив.
Внимание! Если на участке есть ливневая канализация, то конец трубы не снабжается сливным коленом, ее конец просто заводится внутрь водоприемника.
Есть еще один немаловажный момент – это компенсация при расширении стыков элементов водосточных систем канализаций. Во-первых, все стыки обмазываются силиконовым герметиком, который при расширении не даст разгерметизировать конструкцию. Во-вторых, необходимо оставлять тот самый зазор размером 0,6-2 см (у разных производителей требования разные).
Если вся система готова к эксплуатации, то рекомендуется ее проверить. Просто наливаете ведро воды на скат и смотрите, нет ли подтеков, весь ли объем жидкости ушел в желоба и трубы, не произошло ли разбрызгивание.
И еще несколько полезных советов:
- Нельзя для подрезки металлических элементов использовать болгарки или другие механические инструменты. Все работы проводятся только ножовкой по металлу. Металлические кромки срезов необходимо обязательно отшлифовать, используя напильник или наждачную бумагу.
- Проводить весь монтажный процесс водосточных систем канализаций надо только при температуре не ниже минус 5°.
Все работы проводятся только ножовкой по металлу. Металлические кромки срезов необходимо обязательно отшлифовать, используя напильник или наждачную бумагу.Заключение
Каждый год после окончания сезона водосток надо осматривать на предмет появившихся дефектов, а также проводить его чистку. К примеру, под напором из шланга промыть его от начала до конца. Очень важно для чистки не использовать острые металлические предметы, которые могут повредить защитное покрытие всех элементов водосточных систем.
- Виды крыш частных домов
- Как правильно крыть крышу шифером
- Как крыть крышу профнастилом своими руками
- Устройство кровельного пирога под профнастил
Кронштейн для желоба и водостока
КРОНШТЕЙНЫ ДЛЯ ВОДОСТОЧНЫХ СИСТЕМ
ПРОИЗВОДСТВО И ОПТОВАЯ ПРОДАЖА
Кронштейн желоба из металла, или другой вариант кронштейны для крепления водостока это не неотъемлемые части водосточной системы необходимые для установки желобов на кровлю строения.
Установка кронштейнов для водостоков обычно проста, не вызывает сложности у специалистов.
Фирма «Фабрика креплений «КВАДО»» качественно изготавливает кронштейны для водостока, желоба водосточного металлические и продает оптом клиентам:
Все 27 /Кронштейн желоба 3
КвадоКронштейн нержавеющий для водостока
Кронштейн желоба метал. длинный для Vinyl-On, 3 мм
Кронштейн желоба 2.5 мм для RAINWAY 130
Карнизный крюк желоба 2.5 мм для RAINWAY 130
Кронштейн желоба 2.5 мм для RAINWAY 90
Карнизный крюк желоба 2.5 мм для RAINWAY 90
Кронштейн желоба 4 мм для Металлопрофиль
Кронштейн желоба 3 мм для Металлопрофиль
Кронштейн желоба для Металлопрофиль, карнизный, 3 мм
Кронштейн желоба 3 мм для МП Модерн
Кронштейн желоба 4 мм для МП Модерн
Карнизный кронштейн желоба 3 мм для МП Модерн, тип М2
Кронштейн желоба для МП Престиж, 2.
5 мм, карнизныйКронштейн желоба 4 мм для МП Престиж
Кронштейн желоба 3 мм для МП Престиж
Кронштейн желоба 4.0 мм для Grand Line
Кронштейн желоба 4 мм для Grand Line
Кронштейн желоба 3 мм для Grand Line
Карнизный кронштейн желоба 3 мм для Grand Line
Кронштейн желоба 3.0 мм для Grand Line
Карнизный кронштейн желоба 3.0 мм для Grand Line, М2
Кронштейн желоба 3 мм для Альта-профиль
Кронштейн желоба 2,5 мм для Альта-профиль
Карнизный кронштейн желоба для Murol 130, (М2)
Кронштейн желоба 3.0 мм для Murol 130
Кронштейн желоба 3 мм для Верат (Verat)
Кронштейн желоба метал. длинный для DOCKE, 3 мм
Все 33 /Хомуты для водосточных систем 33
Держатель для прямоугольной трубы 76х102, на кирпич, L200
Держатель для прямоугольной трубы 76х102, на кирпич, L160
Держатель для прямоугольной трубы 76х102, на кирпич, L100
Хомут трубы Ø105 оцинкованный
Хомут трубы Ø100 оцинкованный
Хомут трубы Ø90 оцинкованный
Хомут трубы Ø86 оцинкованный
Хомут трубы Ø82 оцинкованный
Хомут трубы Ø75 оцинкованный
Хомут трубы Ø105 мм, L200 в сборе
Хомут трубы Ø105 мм, L160 в сборе
Хомут трубы Ø105 мм, L100 в сборе
Хомут трубы Ø100 мм, L200 в сборе
Хомут трубы Ø100 мм, L160 в сборе
Хомут трубы Ø100 мм, L100 в сборе
Хомут трубы Ø95 мм, L200 в сборе
Хомут трубы Ø95 мм, L160 в сборе
Хомут трубы Ø95 мм, L100 в сборе
Хомут трубы Ø90 мм, L200 в сборе
Хомут трубы Ø90 мм, L160 в сборе
Хомут трубы Ø90 мм, L100 в сборе
Хомут трубы Ø86 мм, L200 в сборе
Хомут трубы Ø86 мм, L160 в сборе
Хомут трубы Ø86 мм, L100 в сборе
Хомут трубы Ø82 мм, L200 в сборе
Хомут трубы Ø82 мм, L160 в сборе
Хомут трубы Ø82 мм, L100 в сборе
Хомут трубы Ø80 мм, L200 в сборе
Хомут трубы Ø80 мм, L160 в сборе
Хомут трубы Ø80 мм, L100 в сборе
Хомут трубы Ø75 мм, L200 в сборе
Хомут трубы Ø75 мм, L160 в сборе
Хомут трубы Ø75 мм, L100 в сборе
Мы производим кронштейны крепления водосточного желоба из качественной стали толщиной до 4 мм.
Кронштейнов для желоба водосточной системы рассчитывается по проекту, но обычно рекомендуется устанавливать кронштейны через каждые 50-60 см желоба.
Металлические кронштейны для водостоков, изготовленные «Фабрика креплений «КВАДО»» , имеют высокий запас прочности и устойчивость к атмосферным осадкам.
Мы в обязательном порядке наносим защитное покрытие.Кронштен желоба
от 39 р.
Кронштен желоба
от 42 р.
Кронштен желоба
от 42 р.
Кронштен желоба
от 42 р.
Кронштен желоба
от 38 р.
Запросите наш прайс
Имя *
Емейл *
Компания *
Контакты:
(47248) 2-55-72, 2-55-15
Фабрика креплений Квадо производитель: кронштейны, метизы, нержавеющий крепеж, хомуты.
Как правильно установить кронштейны желоба
Адам Басси Бесшовные желоба 0
Что такое кронштейны желоба
Для желобов диаметром 5 дюймов, 6 дюймов и 7 дюймов необходимо иметь кронштейны для их удержания. Для установки используются кронштейны желоба для крепления к бордюрной доске или нависающему карнизу или карнизу дома.
Раньше кронштейны желоба не использовались. Люди использовали ремни, которые проходили вокруг водосточных желобов и крепились обратно к лицевой панели. Затем шип и феррелл были изобретены вторыми. Эта технология поддерживала внутреннюю часть желоба до определенной ширины, и шип проходил через поверхность желоба через наконечник и в лобовую доску, чтобы скреплять
Кронштейны желоба бывают разных форм и размеров
Сегодня кронштейны бывают самых разных форм и размеров для эстетики. Различные размеры предназначены для разных типов опор. Иногда у вас есть наклонная лицевая панель, в которую необходимо зафиксировать водосточный желоб. Кронштейн и хомут могут подниматься на крышу и крепиться под гонтом, поддерживая нижний край водосточного желоба.
Скрытая подвеска также относится к типу кронштейна желоба. Из вертикального положения вы зацепляете скрытую подвеску за поверхность водосточной системы. Это позволяет вкрутить один винт сзади, чтобы прикрепить желоб к лицевой панели
Сколько кронштейнов желоба мне нужно?
Обычно это определяется стандартным расстоянием между кронштейнами желоба. Некоторые установки нестандартны, поэтому все может немного отличаться. То, что вы могли видеть, это открытая конструкция стропил, где стропила имеют два фута по центру или стропила имеют 16 дюймов по центру. В этой ситуации вы увидите кронштейны желоба, установленные либо на каждом стропиле, либо на каждом втором стропиле.
Кронштейны желоба Обычно на расстоянии 30 дюймов друг от друга
В ситуации с двухфутовым стропилом, если бы вы делали каждое второе стропило, это было бы слишком далеко друг от друга. Если вы используете сверхпрочный материал для водосточных желобов, вы можете снять зазор в четыре фута. Как правило, кронштейны желоба должны быть на расстоянии не более 30 дюймов друг от друга, хотя могут быть исключения, такие как действительно высококачественная сталь или алюминий. Вы также можете сделать их шире, если кронштейны более тяжелые.
Чтобы определить, сколько кронштейнов желоба вам нужно, просто возьмите погонные футы устанавливаемого желоба и разделите его на 2,5. Этот расчет даст вам правильный счет для скобок. Кроме того, вы захотите добавить один дополнительный ангар на секцию после того, как сделаете свое подразделение. Если у вас 10 секций, вы хотите добавить дополнительную скобку для каждой секции.
Можно ли использовать скрытые кронштейны желоба?
Вы можете и скрытые скобки новее и имеют множество вариантов. По стилю некоторые скрытые вешалки расположены под углом к лицевой панели, что обеспечивает более надежную поддержку. Некоторые из них тоньше и толще по своему материальному составу. В конечном счете, скрытая вешалка — это то, что вам нужно.
Единственным недостатком скрытого кронштейна водосточного желоба является то, что кронштейн с угловым винтом является предварительно установленным. Предустановленный винт поднимается над верхней кромкой передней части желоба примерно на ⅜ дюйма. Плоские верхние ограждения желоба предпочтительнее, и эти кронштейны будут препятствовать тому, чтобы ограждение от листьев плашмя сидело внутри верхнего кармана желоба.
Если вы собираетесь установить защиту от листьев, такую как Leaf Relief, Gutter RX или Leaf Dog, эти изделия имеют плоскую форму и размещаются в верхнем кармане желоба. Если кронштейн удерживает винт через каждые 30 дюймов, вы можете видеть, как он будет препятствовать тому, чтобы защитный кожух желоба сидел внутри и вызывал его неправильную работу. В этом случае эти скобки должны быть заменены.
Какие типы винтов следует использовать с кронштейнами желоба?
Типы шурупов чрезвычайно важны и являются одним из основных сбоев, которые мы наблюдаем в водосточной системе. Все будет выглядеть красиво и стильно, а водосточные желоба просто отвалятся от дома или отвалятся определенные секции.
Используйте винты с шестигранной головкой для кронштейнов водосточных желобов
В первую очередь следует использовать винт с шестигранной головкой номер восемь из нержавеющей стали. На 1 ½ дюйма у них обычно есть точка прокола, и она используется со скрытым кронштейном желоба. Вы также можете использовать их для полукруглых подвесов в кронштейнах для полукруглых желобов. Их способность противостоять ухудшению погодных условий превосходна. Второй винт будет такого же размера и размеров, как упоминалось ранее, но оцинкован.
Не используйте шурупы или гвозди для гипсокартона
Ошибка номер один — это люди, использующие шурупы для гипсокартона, прямые стальные шурупы для внутренней отделки или гвозди. Люди будут прибивать или завинчивать их, и вы увидите, как они ржавеют и ломаются, а затем желоб просто отваливается и отделяется от панели. С желобом все в порядке, но крепления, которые использовались, относительно быстро ломаются.
Подходит любой тип шурупа для наружных работ, если его диаметр и длина подходят. Главное, в чем вы должны убедиться, выбирая что-то из ящика для мусора, — это убедиться, что это внешний класс, по крайней мере, номер восемь и как минимум один с четвертью дюйм в длину.
Как лучше всего установить кронштейн водосточного желоба?
Следуйте инструкциям для используемого кронштейна желоба. Разнообразие кронштейнов очень велико: от обвязывания желоба до использования скрытых кронштейнов внутри желоба.
Убедитесь, что скрытые подвески правильно подсоединены
Иногда люди просто устанавливают скрытый ангар на лицевой стороне желоба и в задней части желоба. Очень важно этого не делать, потому что передняя кромка желоба на самом деле не соединена с задней частью желоба. Вы должны поднять вешалку к себе вертикально и позволить скрытой вешалке зацепиться за фактический карман в передней части листового металла. Когда его рулон сформирован, он создает губу. Скрытые вешалки предназначены для зацепления за выступ на передней части желоба. Вы должны убедиться, что он зацеплен, а затем сложить его и положить горизонтально к задней части желоба, а затем привинтить его через заднюю часть желоба.
Если потайная вешалка не пристегнута к передней кромке желоба и идет сильный дождь, передняя часть желоба опустится, и вода будет просто вытекать спереди. На самом деле вы увидите, что водосточный желоб все еще прикреплен к стене, но поверхность желоба будет согнута.
Кронштейны желоба для изгиба льда
Иногда кронштейны желоба установлены правильно, но во время ледяной бури или сильного снегопада передняя кромка желоба опускается вниз и придает вам тот же вид. Несмотря на то, что он был установлен правильно, вес льда может погнуть кронштейны и придать такой же вид. Не всегда виновата установка, но обычно. Экстремальные погодные условия могут привести к этому, но вы должны убедиться, что скоба зафиксирована в передней кромке водосточного желоба во время установки.
Заключение
Чтобы правильно установить кронштейны водосточных желобов, вам необходимо выполнить домашнее задание по толщине имеющегося желоба. Убедитесь, что у вас есть кронштейн, подходящий для материала желоба, который вы устанавливаете, и убедитесь, что вы используете достаточно большой и внешний винт для установки этих кронштейнов. Выполнение этих действий должно дать вам отличную, отличную установку для вашей новой водосточной системы.
Установка водосточных желобов? 5 ошибок новичков, которых следует избегать
28 июня 2021 г. | Майк Миллиман
«На то, чтобы сделать что-то правильно, уходит меньше времени, чем на то, чтобы объяснить, почему ты сделал что-то неправильно».
– Генри Уодсворт Лонгфелло
В сфере жилищного строительства репутация компании решает все. Предлагая качественную работу и мастерство, клиенты становятся более счастливыми и довольными. С каждой работой есть возможность превратить первого клиента в постоянного клиента. Когда что-то идет не так или установка не соответствует требованиям, мы подвергаем риску наш успех и репутацию. По этой причине важно всегда обеспечивать лучшее качество изготовления и обслуживания при каждой установке водосточного желоба, которую вы выполняете.
Вот пять наиболее распространенных ошибок новичков при установке водосточных желобов и способы их предотвращения:
Ошибка № 1: Использование неправильного размера водосточного желоба способность эффективно сливать его из дома. Слишком маленький желоб и система может быть перегружена дождевой водой и не справиться с сильными обвалами. Этот неправильный размер приводит не только к неэффективному дренажу, но и к повреждению желоба и даже к проблемам с фундаментом вокруг участка. При выборе размера установленных водосточных желобов следует учитывать как среднее количество осадков в регионе, так и размер крыши и ее уклон.
Ошибка № 2: Подвески желоба расположены слишком далеко друг от друга
Подвески желоба выполняют важную функцию в системе в целом. Именно они крепят желоба к дому. К сожалению, многие установщики размещают эти вешалки слишком далеко друг от друга. Когда вешалки расположены неправильно, водосточные желоба начинают провисать, что может привести к скоплению воды в этих секциях. Эта дополнительная нагрузка может привести к тому, что желоба в конечном итоге отделятся от дома. Подвески для водосточных желобов всегда следует размещать не реже чем через каждые три фута для надлежащей поддержки (2 фута в северном климате, где снег и лед могут увеличить нагрузку на водосточные желоба).
Ошибка № 3: Неправильный уклон
Наклон или угол, под которым подвешены водосточные желоба, позволяет воде беспрепятственно стекать от дома. Проблемы возникают, когда уклон либо слишком крутой, либо недостаточно крутой. Когда поле слишком резкое, вода слишком быстро проходит через систему, вызывая переполнение. Когда желоба недостаточно наклонены, вода остается в системе, а не вытекает. И то, и другое может привести к повреждению желоба и другим внешним проблемам вокруг дома.
Ошибка № 4: Слишком много швов
Швы водосточной системы являются самыми слабыми местами и областью, наиболее уязвимой для повреждений. Чтобы избежать многих распространенных проблем с водосточными желобами, таких как протечки, важно установить систему с наименьшим количеством швов. Бесшовные желоба — лучший способ избежать этой распространенной ошибки при установке.
Ошибка № 5: Неправильное размещение водосточных труб
Расположение водосточных желобов может иметь решающее значение для эффективности работы водосточной системы. Точно так же важно, сколько водосточных труб вы используете. Когда нам не удается установить достаточное их количество в правильных местах, водосточные желоба могут столкнуться со многими проблемами, включая переполнение во время проливных дождей, а также стоячую воду.
