Установка лючка: Установка ревизионного люка невидимки. Правила монтажа скрытого нажимного ревизионного люка под плитку и в гипсокартон

Содержание

Монтаж люка под покраску

Прежде чем преступить к описанию процесса самого монтажа, давайте рассмотрим наиболее востребовательные люки под малярные работы, это бюджетная серия люков в раме Уголок и Короб.

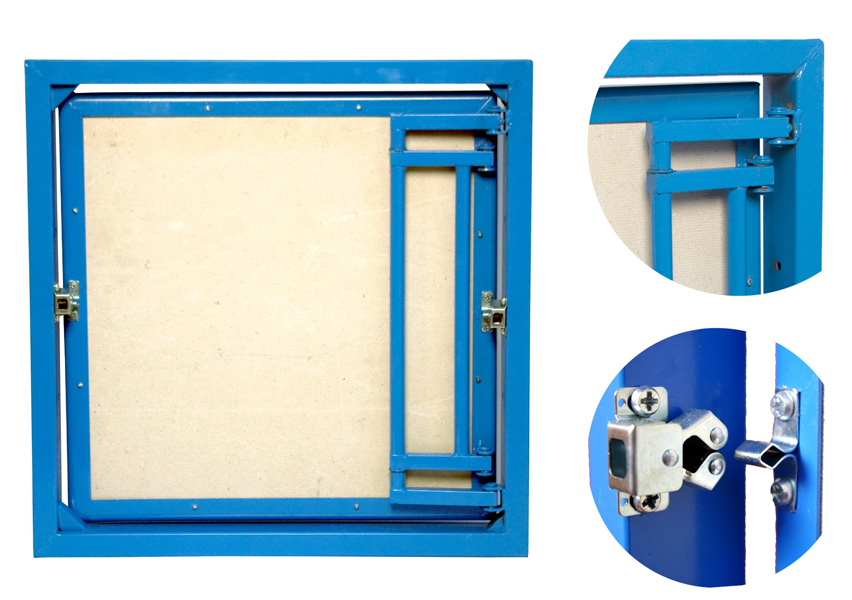

Люк в раме Уголок

В данных люках нет так называемой петли и её роль играют маленькие болтики, которые соединяют раму люка и дверь, являясь некой осью, вокруг которой и вращается дверца.

Ну и как Вы, наверное, уже понятии, что о таком понятии, как грузоподъемность петли (в размерах больше среднего) речи быть не может, а также люки эконом серии не нужно покупать или заказывать больших размеров и с одной дверью для монтажа в стены!

Люк в раме Короб

Данная серия идеально справляется со своим предназначением в маленьких или средних размерах и монтаж в стену люка под покраску размером, например, ШхВ 600х1200 мм для постоянного использования не желателен!

Со временем, отверстия оси в мягком алюминии разболтаются болтиками, и дверца люка будет цепляться низом за раму. Мы не рекомендуем приобретать люк для стены больше 600х600 мм.

Если необходим люк под шпаклевку с последующей окраской или оклейкой обоями большого размера и установить его нужно в стену, и он будет постоянно использоваться, то с этой задачей справится только люк Титан!

Для потолков – пожалуйста и 1000х1500 мм можно сделать, только обязательно, при заказе люка для потолка большого размера нужно сказать о том, что установлен люк под покраску будет в потолке!

Это надо для того, чтобы люк укомплектовали специальными замками для тяжелых и больших люков, эти замки имеют стальную ответную часть и сами на порядок мощнее, чем настенные.

Еще одна очень маленькая деталь, если вам предстоит установка люка под покраску маленького размера, то обратите внимание на разницу в размерах ревизионного проема этих двух моделей люков в открытом состоянии.

Сам монтаж люка под покраску процесс не сложный – это должно стать понятно после осмотра схемы.

Главным и очень важным моментом является то, что в обязательном порядке нужно срезать фаску на гипсокартоне по периметру рамы двери и по периметру люка.

Фаску, желательно, срезать или стачивать по всей толщине гипсокартона, за тем эти места нужно заделать шпаклевкой, за тем шпаклюется стена или потолок вместе с дверцей закрытого люка.

Если же пренебречь советом описанном выше, то вскоре появятся очень заметные трещины, так же по периметру двери и по периметру люка.

Для рамы Уголок надо будет вырезать в гипсокартоне отверстие на 5-10 мм больше установочного размера. За тем по диагонали просовываем люк во внутрь прорезанного проема, открываем дверцу и прижимаем раму с обратной стороны струбцинами, вкручиваем саморезы по периметру рамы.

Раму Короб вставляем в проем из блочной стены или в проем из гипсокартона с прикрученными с обратной стороны по периметру проема направляющими для гипсокартона, и вставив люк, прикручиваем раму саморезами изнутри в направляющие или в блоки, или бетон.

Не забудьте снять фаску (если стена/перегородка из гипсокартона) у листов, прилегающих к раме люка со всех четырех сторон.

За тем стена или потолок шпаклюется вместе с люком несколько раз, проходимся наждачной бумагой.

Грунтуем два раза, красим или клеим обои.

Удачного Вам ремонта.

Монтаж люка в рамке Уголок

без механического крепления — 100 шт

ФГИС ЦС

Вход/Регистрация

Утверждены
Приказом Министерства строительства
и жилищно-коммунального хозяйства
Российской Федерации
от 26 декабря 2019 г. № 876/пр

Состав работ:

1.	Подготовка люка к установке, примерка, выверка люка по уровню с разметкой.
2.	Нанесение клея по периметру люка с помощью монтажного пистолета.
3.	Установка люка по предварительной разметке с временным креплением малярным скотчем.
4.	Нанесение герметика по внешней границе люка с помощью монтажного пистолета.

Ресурсы:

Код	Наименование	К-во	Ед.
1-100-30	Затраты труда рабочих (Средний разряд — 3,0)	15. 45	чел.-ч
2	Затраты труда машинистов	0.16	чел.-ч
91.06.06-048	Подъемники одномачтовые, грузоподъемность до 500 кг, высота подъема 45 м	0.02	маш.-ч
91.14.02-001	Автомобили бортовые, грузоподъемность до 5 т	0.14	маш.-ч
14.1.05.01-1000	Клеи жидкие гвозди	5.7133	кг
14.5.01.07-1000	Герметик клей силиконовый	3.57	л
07.2.06.02	Люки ревизионные	100	шт

Добавьте в избранное

Номер расценки	Наименование и характеристика работ и конструкций	чел. /ч	маш./ч
ФЕР17-01-010-01	Установка люков сантехнических (ревизионных): с креплением саморезами — 100 шт	21.63	0.16
ФЕР17-01-010-02	Установка люков сантехнических (ревизионных): без механического крепления — 100 шт	15.45	0.16
ФЕР17-01-010-03	Установка экранов под ванну — 100 шт	20.6	1.94

91.14.02-001	Автомобили бортовые, грузоподъемность до 5 т
91.05.05-015	Краны на автомобильном ходу, грузоподъемность 16 т
91.05.01-017	Краны башенные, грузоподъемность 8 т
91.01.01-035	Бульдозеры, мощность 79 кВт (108 л.с.)
91.06.06-048	Подъемники одномачтовые, грузоподъемность до 500 кг, высота подъема 45 м

01.7.04.01-0001	Доводчик дверной DS 73 BC «Серия Premium», усилие закрывания EN2-5
20. 3.03.07-0093	Светильник потолочный GM: A40-16-31-CM-40-V с декоративной накладкой
01.7.03.01-0001	Вода
04.3.01.12-0111	Раствор готовый отделочный тяжелый, цементно-известковый, состав 1:1:6
14.5.01.10-0001	Пена для изоляции № 4 (для изоляции 63-110 мм)

Тестируем ФСНБ-2022
API расценок ФГИС ЦС
ФСНБ-2020 включая дополнение №9 (приказы Минстроя России от 20.12.2021 № 961/пр, 962/пр) действует с 01.02.2022
Нашли ошибку? Напишите в Техподдержку
Установка люков и настила
Реклама
Никто не хочет брать пилу на свою лодку, даже если цель улучшения. Но если вы хотите установить люк, вентилятор или палубную плиту, это именно то, что вы должны сделать. Будьте осторожны и следуйте этим нескольким правилам здравого смысла, и исход этой конкретной травмы будет более чем удовлетворительным.

Смотри
Где бы вы ни планировали установить люк или плиту настила, первое требование — знать, что находится по обеим сторонам поверхности. Если, например, вы выбрали место на палубе для дополнительного люка, не стоит сразу гадать, где будет вырез в каюте над головой. Найдите два элемента, которые уже проходят через палубу — мачту, крепежные болты, угол существующего люка — и измерьте расстояние между ними и контуром выреза на палубе. Затем используйте эти измерения, чтобы нарисовать тот же контур в том же месте на кабине над головой. В некоторых случаях лучше использовать ленту, а не карандаш, чтобы обвести контур выреза.
Только после того, как вы точно расположите контур по обеим сторонам палубы, вы будете уверены, что случайно не разместили вырез над переборкой, светильником или какой-либо другой деталью интерьера.

Посмотрите еще раз
Помимо внутренних деталей, вам необходимо решить как минимум еще три проблемы. Первый и, как правило, самый простой из них заключается в том, не будет ли какая-либо особенность деки мешать вашей способности следовать контуру с помощью пилы. Удивительно, как далеко за пределы контура может выступать пила, особенно при поворотах вокруг углов. Самый верный способ оценить это — пройтись по контуру безлезвийной пилой. Если вы обнаружите помехи, сейчас самое время определить, как вы можете их обойти. Альтернативы могут включать в себя другую электропилу, ограниченное использование ручной пилы или, возможно, выполнение части разреза с противоположной стороны.
Вторая проблема заключается в том, сколько короны у колоды в выбранном месте. Люки предназначены для установки на плоской поверхности, но немногие лодочные палубы полностью плоские. Производитель люка обычно указывает максимальную степень кривизны, если таковая имеется, которую может выдержать люк. Если у колоды слишком большая корона, альтернативное расположение может быть более плоским. В противном случае вы должны определить, как вы будете создавать требуемую ровную поверхность.

Третий вопрос — это то, что находится между палубой и хедлайнером. На некоторых лодках с литой обивкой часть проводки лодки прокладывалась поверх обшивки до установки палубы. Если на вашей лодке это сопряжено с риском, используйте кольцевую пилу, чтобы удалить заглушку обшивки потолка из центра выреза, затем вглядитесь и проверьте проводку. Если вы найдете что-то, вы можете отодвинуть его в сторону. В противном случае постарайтесь обрезать провод ближе к середине выреза, а не по периметру, чтобы можно было соединить дополнительную длину, чтобы проложить провод вокруг отверстия.

Cut
Используйте штриховку или прилагаемый бумажный шаблон, чтобы обвести точный контур. Убедитесь, что он расположен под прямым углом к центральной линии лодки, а линия на палубе тонкая, темная и недвусмысленная.
Если обшивка потолка выполнена из ткани, пила зацепится и порвет ее, поэтому ее нужно будет разрезать и убрать в сторону. Обычно лучше всего разрезать ткань в виде буквы Х — по диагонали из угла в угол. Лента закрылки в сторону. Вы можете обрезать их после того, как у вас будет вырез, и вы определите, как затянуть и закрепить вкладыш вокруг нового люка.
Заманчиво загрузить новое полотно в сабельную пилу и просто следовать контуру выреза. Если вы умеете обращаться с сабельной пилой, этот метод может вам подойти. Остальные из нас должны сначала использовать лопату или кольцевую пилу, чтобы просверлить отверстия в каждом углу таким образом, чтобы одна четверть окружности каждого отверстия образовывала этот угол выреза. Теперь вам нужно только сделать прямые пропилы от отверстия к отверстию.
СОВЕТ
Циркулярной пилой проще вырезать прямую линию. Следите как за передней, так и за задней частью лезвия, чтобы разрез не выходил за пределы угловых отверстий. Поскольку пила режет по дуге, а не по вертикали, вам нужно будет завершить вырез сабельной пилой.
Кольцевая пила или круговой резак идеально подходят для выполнения необходимых вырезов для вентилятора или плиты настила, но с осторожностью круговые вырезы можно также сделать сабельной пилой, фрезером или даже вращающимся инструментом (Dremel ). Просто держите резак всегда внутри контура, а затем используйте грубую наждачную бумагу или барабанную шлифовальную машину, чтобы убрать любые неровности.
Уплотнение
Когда вы делаете вырез в палубе, вы почти всегда обнажаете основной материал — дерево или пенопласт. Поскольку вода, попадающая в ядро, имеет такие катастрофические последствия, необходимо должным образом запечатать этот необработанный край. Подкладка под фланцем люка не соответствует требованиям.

Выкопайте полдюйма или более материала сердцевины вокруг выреза, затем отшлифуйте внутреннюю поверхность обеих обшивок. Пропитайте открытую сердцевину незагущенной эпоксидной смолой. Загустите оставшуюся эпоксидную смолу до консистенции арахисового масла с помощью волокон или кремнезема и заполните зазор вокруг выреза. Когда эпоксидная смола затвердевает, край сердцевины постоянно защищен.
Fair
Положите линейку поперек настила сразу за вырезом, чтобы оценить кривизну. Если дека не идеально ровная, вам нужно будет изготовить прокладку, которая соответствует кривизне деки снизу и плоская сверху, или вам нужно будет нарастить деку вокруг выреза с помощью эпоксидной пасты или ламината из стекловолокна. Измельчение короны почти никогда не является вариантом, потому что это еще больше ослабляет колоду, уже оскорбленную вырезом.
Обычно металлическая рама люка обеспечивает достаточное усиление, чтобы компенсировать ослабляющий эффект выреза, но в случае большого люка, особенно если он установлен в непосредственной близости от других отверстий в палубе, может быть рекомендовано дополнительное усиление. Обычно это включает структурное обрамление отверстия либо деревом, либо дополнительными слоями стекловолокна.
Кровать
Вставьте люк в вырез и просверлите направляющие отверстия для винтов. Обклейте палубу по всему периметру люка длинной маской — синей малярной лентой. Замаскируйте также фланец. Вы можете позволить ленте стоять вертикально; его цель — предотвратить выдавливание герметика из рамы. Снимите люк и полностью промажьте палубу между лентой и вырезом герметиком. Используйте полисульфид, если рама люка металлическая. Для пластиковых рамок люков и настила вам понадобится силикон или смесь силикона и полиуретана (Life Seal).
Установите
Установите люк обратно на вырез и аккуратно покачайте его, чтобы распределить герметик. Вставьте винты и аккуратно затяните их все. Теперь затяните их, следуя схеме следующего винта в последовательности, как можно более противоположной, т.е. правая сторона, левая сторона, передний правый, задний левый и т. д. Не затягивайте винты слишком сильно, иначе вы выдавите весь герметик и полученный соединение металла со стекловолокном скоро потечет.
Отделка
Дайте герметику высохнуть в течение двух или трех дней, затем обведите острым ножом по периметру рамы люка, чтобы отделить выдавливаемый герметик под рамой. Снимите ленту с палубы, и излишки герметика исчезнут вместе с ней. Снимите ленту с люка, и все готово, за исключением установки накладного кольца внизу.
Для получения дополнительной информации о правильной установке палубного оборудования и сотнях других вопросов по обслуживанию и усовершенствованию лодки обратитесь к «Полному иллюстрированному руководству по обслуживанию парусной лодки» Дона Кейси.
Реклама
Связанные статьи
Лампы подвесного праймера
Методы смягчения старых гильз праймера, которые являются частью топливопровода, идущего от внешнего топливного бака к подвесному двигателю.
Подробнее
Правила безопасности на верфи
Все мы знаем, как важно быть в безопасности на воде, но есть и несколько важных правил, которым необходимо следовать при работе на верфи.
Подробнее
Сын моряка
То, что началось как простая идея — установить на лодке воображаемое колесо, чтобы занять его маленького сына, — превратилось в классный проект (и подарок).
Подробнее
Темы
Нажмите, чтобы ознакомиться со статьями по теме
как самостоятельно установить и отремонтировать оборудование
Опубликовано: июль 2012 г.
Автор
Дон Кейси
Автор журнала BoatUS Magazine
Дон Кейси в течение 30 лет был одним из самых популярных экспертов по уходу за лодками и их модернизации, а также входит в группу экспертов журнала BoatUS Magazine. Он и его жена курсируют на борту своего 30-футового корабля часть года в восточной части Карибского моря. Его книги включают «Полное иллюстрированное руководство по обслуживанию парусных лодок» Дона Кейси и недавно обновленную «Эта старая лодка» — библию для яхтсменов-любителей.
Журнал BoatUS — это преимущество членства в BoatUS
Преимущества членства включают:
Подписка на печатную версию журнала BoatUS Magazine
4% возврата при покупках в магазинах West Marine или на сайте WestMarine.com
Скидки на топливо, временные промахи, ремонт и многое другое в более чем 1200 предприятиях
Скидки на круизы, чартеры, аренду автомобилей, проживание в отелях и многое другое…
Все всего за 25 долларов в год!
Вступайте сегодня
Мы используем файлы cookie, чтобы сделать посещение нашего веб-сайта более удобным и удобным для вас. Продолжая использовать наш веб-сайт, вы соглашаетесь с нашей политикой в отношении файлов cookie.
Политика конфиденциальности и уведомление о сборе
Принимать
Инструкции по установке люка Beckson
Люк Beckson Flush Монтаж Инструкции
ЛЮКИ СЕРИИ HT — Рекомендации по установке
Пожалуйста, прочтите следующие рекомендации для установщика тщательно и внимательно. Бексон не будет нести ответственность за ошибка установщика. Для специальных установок искать дополнительную информацию и/или профессиональные помощь.

Расположение — Определите место для вашего люка и проверьте наличие достаточного места для работы. Быть обязательно проверьте область ниже или позади, где люк должен быть установлен для возможного конфликты.
Инструменты — Карандаш, универсальный нож, однолезвийный лезвие бритвы, сабельная пила, дрель, сверло 3/8″ (для стартовый распил), маленькое сверло для пилотных отверстий, напильник, силиконовый герметик и крепеж №10. Люк может быть установлен с потайной головкой. Винты или болты №10. Ваш выбор определит размер сверла, необходимый для крепления отверстия. Определить нужную длину крепежные детали, добавив 1/4 дюйма (винты) или 1/2 дюйма (болты) к настилу или толщине стенки.
Вырез — Шаблон — Снимите крышку люка, открытие люк на 180 градусов и приложение давления на крышке люка в полностью открытом положении. Крышка должна соскочить с соединительных петель. Будьте осторожны, чтобы не повернуть крышку во время удаления, что может привести к нарушению петли. После снятия крышки поместите монтажное кольцо в месте установки и напишите внутри люка, чтобы начать шаблон выреза основного отверстия. Снимите люк и проведите внешнюю линию на 1/4 дюйма снаружи первый. Еще раз убедитесь, что нет конфликты с областью установки, такие как электрический провод, структурные опоры и т. д. Просверлите пилотное отверстие между двумя линиями а затем откройте отверстие с помощью 3/8 » сверлить. Вставьте сабельную пилу и сделайте свой отверстие, вырезаемое «вытаскиванием» наружу линии с пилой. Проверьте вырез с помощью сам люк для правильной посадки. Вырез необходимо оставить место для герметика вокруг люк для обеспечения надлежащей зоны уплотнения и также действуют как гибкая прокладка для изменений в температуре.
Сверление крепежных отверстий — Отцентрируйте монтажное кольцо в вырезе и просверлить отверстия для крепежа. Снимите монтажное кольцо и снова установите крышку, вернув ее на место. Далее откройте отверстия для крепежа с помощью соответствующего сверла бит для крепежа, который вы выбрали.
Наконечник для легкой очистки — Установите люк на место без герметика или застежки. Используйте влажную губку с небольшим количество жидкого мыла, выжать насухо и нанести вокруг люка, где излишки герметика могут выдавить при установке.
Герметик — Beckson рекомендует использовать только силикон герметик. Обильно нанесите герметик на нижнюю сторону монтажного кольца и снаружи патрубка (фланец через монтажный отверстие) и вокруг крепежных отверстий.
