Установка люка ревизионного: Как самостоятельно установить ревизионный люк. Секреты от профессионалов
Как самостоятельно установить ревизионный люк. Секреты от профессионалов

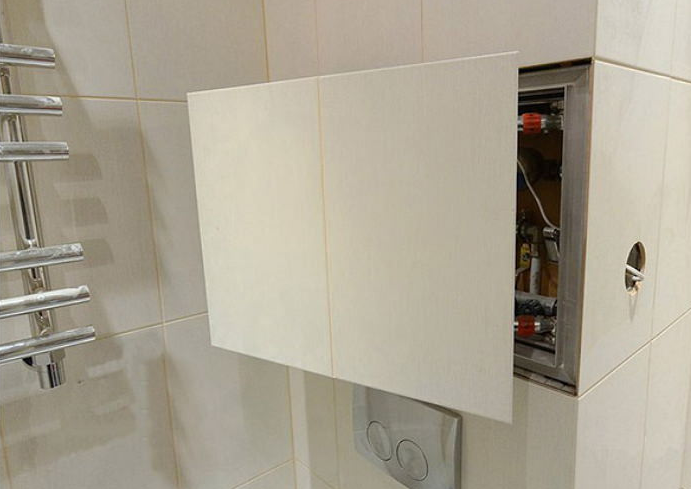

Ревизионные люки, которых не видно на первый взгляд, в ванной и туалетной комнате, прячут под собой неприглядные коммуникации и различные приборы. При помощи невидимых люков вполне реально придать интерьеру помещения весьма стильный и красивый вид.Не у всех людей есть возможность обратиться к профессионалам за помощью в монтаже таких устройств. Не стоит из-за этого огорчаться, поскольку вполне реально установить самостоятельно невидимый люк, практика это подтверждает.
Пред тем как приступать к установке ревизионного люка, стоит прислушаться к советам опытных специалистов, что вполне вероятно может повлиять на результат.
Сначала, нужно обязательно прочитать все рекомендации, которые дает производитель товара. Важно еще знать, что если люк будет установлен с нарушением технологий, он не подлежит условиям гарантированного обслуживания.
В монтаже люка-невидимки можно выделить три основных этапа:
| • | подготовка; |
| • | установка; |
| • | герметизация.![]() |
Затем следует установить люк в проем таким образом, чтобы дверца и стена, где в дальнейшем будет плитка, были в одной плоскости.
При монтаже люка с нажимным механизмом, плоскость его дверцы должна быть на 2-3мм впереди стены. Это нужно для возможности нажатия на створку люка.
Далее следует закрепить люк в стене при помощи саморезов и дюбелей, сквозь отверстия сбоку поверхности рамы. Специалисты советуют, что если монтаж люка проводится на металлический проем, которым может быть труба или профиль, то нужно обеспечить жесткое крепление деревянными брусками между проемом и люком. Невидимый люк, практика показывает, будет надежно прикреплен саморезами. Следующим шагом в установке люка станет регулировка дверцы при помощи замков – магнитов, поставить заглушки на боковую поверхность рамы. Затем следует положить плитку на стену и дверцу люка.
Чтобы плитка хорошо легла и долго держалась на поверхности, желательно дверцу люка и плитку предварительно обработать акриловой грунтовкой. Наклеивать плитку лучше на специальный клей для монтажа хорошего качества по типу «жидких гвоздей». На крышку люка профессионалы не рекомендуют клеить плитку цементным клеем, поскольку он делает дверцу тяжелой, что может впоследствии привести к ее перекосу.
После того, как клей полностью высохнет, при помощи присосок или нажатием открыть дверцу люка. Потом плиточные швы затираются, не затрагивая периметр дверцы.
Завершающий этап герметизации следует начинать с очистки шовной зоны. При помощи малярной ленты шириной в 30мм проклеить поверхность вокруг технологического дверного шва, оставив щель в 2-3мм. Качественным герметиком наполнить технологический дверной шов. Следить за тем, чтобы герметик не попал под ленту.
Для конструкций, имеющих нажимные замки, следует заполнять полностью шов на всю глубину не более пяти мм. Следить, чтобы герметик ни в коем случае не попал под плитку.
Этого следует придерживаться для возможности дальнейшего нажатия дверцы.
Лишний силикон удалить при помощи эластичного шпателя. До того как герметик высохнет, удалить малярную ленту, начиная с внешнего слоя.
Когда пройдет сорок восемь часов острым ножом для обоев прорезать шов под углом в 45 градусов на всю глубину герметика, таким образом, служить невидимый люк, практика и опыт уверяют, будет долго.
Для того чтобы нажимные замки в люках работали легко и плавно, может понадобиться снять лишние «жидкие гвозди» с плиток на стене, а не на дверце.
Купить невидимые люки для монтажа у себя дома, можно в нашем интернет-магазине «», где продукция только качественная и от лучших производителей.
Установка ревизионного люка — инструкция
Организация монтажа коммуникационных систем внутри стен позволяет сделать их незаметными и существенно сэкономить пространство в помещении. Однако, при такой прокладке обязательно обеспечить возможность быстрого доступа к основным элементам инженерных сетей в случае возникновения какой-либо неисправности и прочей ситуации, требующей оперативного вмешательства.
Это может быть прорыв трубопровода или образование засора, что делает дальнейшую эксплуатацию системы невозможной. Для решения такой проблемы осуществляется установка технического люка, который обеспечивает быстрый и удобный доступ к системе инженерных коммуникаций.
Что такое ревизионный люк и особенности его установки

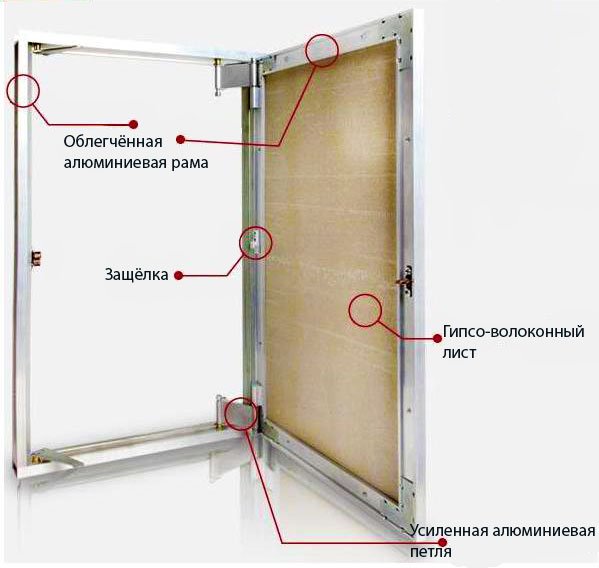

Сантехнический люк представляет собой конструкцию, выполненную в виде рамы с дверцей, которая монтируется в специальную нишу. Чаще всего, монтаж ревизионного люка осуществляется в стене в тех помещениях, где располагаются основные узлы и элементы инженерных сетей: краны ХГВС, коллекторы отопления, канализационные разводки, интернет оборудование, системы охранной безопасности, пожарная сигнализация и другие.
Как правило, планирование ниши для ревизионного люка должно осуществляться на этапе строительства, однако, нередко возникают ситуации, когда такие работы не произведены и установка сантехнического люка выполняется непосредственно в процессе эксплуатации помещения.
Данная конструкция монтируется для проведения различного рода работ по чистке, обслуживанию или ремонту арматуры коммуникационной системы. Она гарантирует возможность доступа к водопроводным счетчикам, местам стыка различных элементов трубопроводов, скрытым механизмам вентиляции или электроснабжения. Соорудить такую конструкцию можно и самостоятельно, однако, это является достаточно сложным и трудоемким процессом, требующим наличия определенных знаний и навыков работы с данным типом изделий. Поэтому лучше всего отдать предпочтение готовым вариантам, которых сейчас на рынке представлено огромное разнообразие. Это позволит получить идеальную конструкцию, полностью соответствующую всем необходимым требованиям и готовую к установке, которая может быть выполнена самостоятельно или с привлечением специалистов.
Как выбрать ревизионный люк
В настоящее время производители предлагают достаточно широкий ассортимент люков для доступа к инженерным сетям. При этом, каждая разновидность имеет свои отличительные особенности и преимущества при использовании.
От выбора правильной конструкции зависит комфорт и удобство ее эксплуатации, а также внешний вид поверхности, на которой располагается ниша. Поэтому, выбирая изделие данного типа, стоит учитывать некоторые важные параметры и характеристики.
- Материал. Чаще всего люки производят из пластика или металла, что наделяет их определенными свойствами. В данном случае, необходимо ориентироваться, в первую очередь, от условий эксплуатации изделия, наличия возможности чрезмерных механических воздействий или контакта с водой или иными веществами.
- Размер. Габариты конструкции должны полностью соответствовать имеющейся нише, чтобы исключить необходимость совершения каких-либо дополнительных манипуляций и применения специальных инструментов.
- Тип конструкции. Стоит учитывать и тип самой конструкции, которая может иметь различную конфигурацию и оформление, а также способ открывания дверцы.
- Способ фиксации дверцы. Обычно это просто фиксирующая защелка.
Но при необходимости предотвращения доступа к содержимому люка, могут ставится специальные замки: почтовый замок, замок под ключ квадрат или треугольник.
Приобретение необходимой модели ревизионного люка является первым, и пожалуй, главным этапом, с которого начинается весь процесс его установки. Поэтому стоит подойти к этому вопросу особенно тщательно и учесть все нюансы изделия, а также все условия, в которых планируется его эксплуатация.

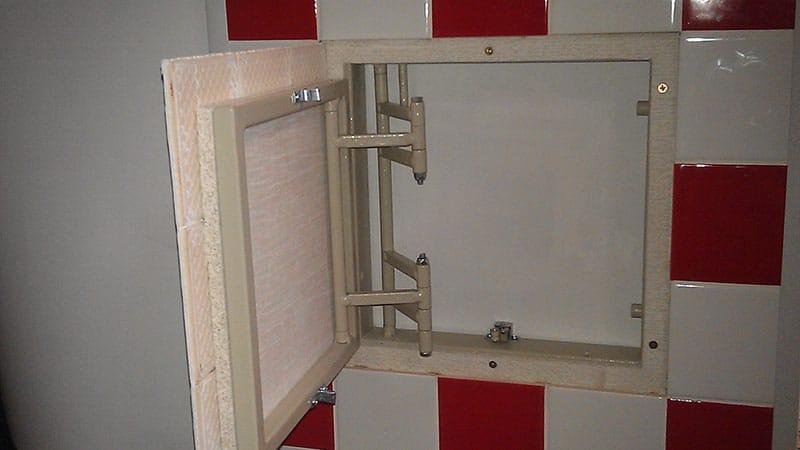

Монтаж ревизионного люка
Зафиксировать люк ревизии можно несколькими способами. При этом выбор крепления зависит от конструкции и материла установочного окна:
- Основание ниши дерево или металлический профиль – крепим люк саморезами;
- Каркас ниши из кирпича или бетона – крепим анкерными болтами;
- Крепим люк в тонкую стенку или по каким-то причинам не можем использовать саморезы и анкера – используем клей герметик.
Инструкция по установке ревизионного люка на болты
Делаем нишу
- В первую очередь, выполняем разметку на поверхности стены, где будет располагаться ниша.

Разметка соответственно должна быть равна размерам корпуса лючка. - Далее, в зависимости от материала стены, вырезаем/штробим отверстие по разметке с помощью электролобзика или перфоратора с зубилом.
Размер ниши подгоняем таким образом, чтобы люк входил в нее с небольшим усилием. При этом рамка люка должна без зазоров и щелей прилегать к внешней стене.
Крепим люк
- Ставим люк в проем и определяем места куда будем вкручивать болты. Смотрим на состояние материала в точках крепления и на иные аспекты, которые могут помешать закручиванию болта и хорошему его удержанию.
- Убираем люк и делаем отверстия необходимого диаметра. Для анкерного дюбеля отверстие должно быть по диаметру гильзы анкера, а для самореза отверстие в половину наружного диаметра резьбы.
- Возвращаем люк на место и закручиваем болты.
- Для герметизации можно воспользоваться силиконом и пройтись им стыкам.
Инструкция по установке ревизионного люка на монтажный клей
Монтаж начинаем с подготовки ниши.
Если ниши еще нет, то делаем её таким же образом как было описано выше в статье.
- Наружную и внутреннюю часть готовой ниши зачищаем наждачной бумагой и обезжириваем растворителем.
- Наносим герметик на каркас люка и на внутреннюю поверхность короба.
- Вставляем люк в проем до упора и прижимаем до схватывания герметика. Время его застывания должно быть указанно на упаковке. Бывают такие клеи, что для застывания им нужно достаточно много времени, от 3 до 8 часов.
- После произведенных манипуляций и полного высыхания используемых средств, конструкция готова к использованию.
Сейчас на рынке можно найти ревизионные люки различной цветовой палитры, что позволяет подобрать именно тот вариант, который лучше всего впишется в существующий стиль и дизайн интерьера. Правильно установленная конструкция станет отличным декоративным и функциональным дополнением в оформлении помещения.
Ревизионные люки
Установка люков и настила
Реклама
Никто не хочет брать пилу на свою лодку, даже если цель улучшения. Но если вы хотите установить люк, вентилятор или палубную плиту, это именно то, что вы должны сделать. Будьте осторожны и следуйте этим нескольким правилам здравого смысла, и исход этой конкретной травмы будет более чем удовлетворительным.
Внешний вид
Где бы вы ни планировали установить люк или плиту настила, первое требование — знать, что находится на обеих сторонах поверхности. Если, например, вы выбрали место на палубе для дополнительного люка, не стоит сразу гадать, где будет вырез в каюте над головой. Найдите два элемента, которые уже проходят через палубу — мачту, крепежные болты, угол существующего люка — и измерьте расстояние между ними и контуром выреза на палубе.
Затем используйте эти измерения, чтобы нарисовать тот же контур в том же месте на кабине над головой. В некоторых случаях лучше использовать ленту, а не карандаш, чтобы обвести контур выреза.
Только после того, как вы точно расположите контур с обеих сторон палубы, вы будете уверены, что случайно не разместили вырез над переборкой, светильником или какой-либо другой деталью интерьера.
Посмотрите еще раз
Помимо внутренних особенностей, вам необходимо решить еще как минимум три проблемы. Первый и, как правило, самый простой из них заключается в том, не будет ли какая-либо особенность деки мешать вашей способности следовать контуру с помощью пилы. Удивительно, как далеко за пределы контура может выступать пила, особенно при поворотах вокруг углов. Самый верный способ оценить это — пройтись по контуру безлезвийной пилой. Если вы обнаружите помехи, сейчас самое время определить, как вы можете их обойти. Альтернативы могут включать в себя другую электропилу, ограниченное использование ручной пилы или, возможно, выполнение части разреза с противоположной стороны.
Второй вопрос заключается в том, сколько короны у колоды в выбранном месте. Люки предназначены для установки на плоской поверхности, но немногие лодочные палубы полностью плоские. Производитель люка обычно указывает максимальную степень кривизны, если таковая имеется, которую может выдержать люк. Если у колоды слишком большая корона, альтернативное расположение может быть более плоским. В противном случае вы должны определить, как вы будете создавать требуемую ровную поверхность.
Третий вопрос — это то, что находится между палубой и хедлайнером. На некоторых лодках с литой обивкой часть проводки лодки прокладывалась поверх обшивки до установки палубы. Если на вашей лодке это сопряжено с риском, используйте кольцевую пилу, чтобы удалить заглушку обшивки потолка из центра выреза, затем вглядитесь и проверьте проводку. Если вы найдете что-то, вы можете отодвинуть его в сторону. В противном случае постарайтесь обрезать провод ближе к середине выреза, а не по периметру, чтобы можно было соединить дополнительную длину, чтобы проложить провод вокруг отверстия.
Cut
Используйте штриховку или прилагаемый бумажный шаблон, чтобы обвести точный контур. Убедитесь, что он расположен под прямым углом к центральной линии лодки, а линия на палубе тонкая, темная и недвусмысленная.
Если обшивка потолка выполнена из ткани, пила зацепится и порвет ее, поэтому ее нужно будет разрезать и убрать в сторону. Обычно лучше всего разрезать ткань в виде буквы Х — по диагонали из угла в угол. Лента закрылки в сторону. Вы можете обрезать их после того, как у вас будет вырез, и вы определите, как затянуть и закрепить вкладыш вокруг нового люка.
Заманчиво загрузить новое полотно в сабельную пилу и просто следовать контуру выреза. Если вы умеете обращаться с сабельной пилой, этот метод может вам подойти. Остальные из нас должны сначала использовать лопату или кольцевую пилу, чтобы просверлить отверстия в каждом углу таким образом, чтобы одна четверть окружности каждого отверстия образовывала этот угол выреза. Теперь вам нужно только сделать прямые пропилы от отверстия к отверстию.
СОВЕТ
Циркулярной пилой проще вырезать прямую линию. Следите как за передней, так и за задней частью лезвия, чтобы разрез не выходил за пределы угловых отверстий. Поскольку пила режет по дуге, а не по вертикали, вам нужно будет завершить вырез сабельной пилой.
Кольцевая пила или круговой резак идеально подходят для выполнения необходимых вырезов для вентилятора или плиты настила, но при осторожности круговые вырезы также можно сделать сабельной пилой, фрезером или даже вращающимся инструментом (Dremel ). Просто держите резак всегда внутри контура, а затем используйте грубую наждачную бумагу или барабанную шлифовальную машину, чтобы убрать любые неровности.
Уплотнение
Когда вы делаете вырез в палубе, вы почти всегда обнажаете основной материал — дерево или пенопласт. Поскольку вода, попадающая в ядро, имеет такие катастрофические последствия, необходимо должным образом запечатать этот необработанный край. Подкладка под фланцем люка не соответствует требованиям.
Выкопайте полдюйма или более материала сердцевины вокруг выреза, затем отшлифуйте внутреннюю поверхность обеих обшивок. Пропитайте открытую сердцевину незагущенной эпоксидной смолой. Загустите оставшуюся эпоксидную смолу до консистенции арахисового масла с помощью волокон или кремнезема и заполните зазор вокруг выреза. Когда эпоксидная смола затвердевает, край сердцевины постоянно защищен.
Fair
Положите линейку поперек настила сразу за вырезом, чтобы оценить кривизну. Если дека не идеально ровная, вам нужно будет изготовить прокладку, которая соответствует кривизне деки снизу и плоская сверху, или вам нужно будет нарастить деку вокруг выреза с помощью эпоксидной пасты или ламината из стекловолокна. Измельчение короны почти никогда не является вариантом, потому что это еще больше ослабляет колоду, уже оскорбленную вырезом.
Обычно металлическая рама люка обеспечивает достаточное усиление, чтобы компенсировать ослабляющий эффект выреза, но в случае большого люка, особенно установленного в непосредственной близости от других отверстий в палубе, может быть целесообразно дополнительное усиление.
Обычно это включает структурное обрамление отверстия либо деревом, либо дополнительными слоями стекловолокна.
Кровать
Вставьте люк в вырез и просверлите направляющие отверстия для винтов. Обклейте палубу по всему периметру люка длинной маской — синей малярной лентой. Замаскируйте также фланец. Вы можете позволить ленте стоять вертикально; его цель — предотвратить выдавливание герметика из рамы. Снимите люк и полностью промажьте палубу между лентой и вырезом герметиком. Используйте полисульфид, если рама люка металлическая. Для пластиковых рамок люков и настила вам понадобится силикон или смесь силикона и полиуретана (Life Seal).
Установите
Установите крышку обратно на вырез и слегка покачивайте ее, чтобы распределить герметик. Вставьте винты и аккуратно затяните их все. Теперь затяните их, следуя схеме следующего винта в последовательности, как можно более противоположной, т.е. правая сторона, левая сторона, передний правый, задний левый и т.
д. Не затягивайте винты слишком сильно, иначе вы выдавите весь герметик и полученный соединение металла со стекловолокном скоро потечет.
Отделка
Дайте герметику высохнуть в течение двух или трех дней, затем обведите острым ножом по периметру рамы люка, чтобы отделить выдавливаемый герметик под рамой. Снимите ленту с палубы, и излишки герметика исчезнут вместе с ней. Снимите ленту с люка, и все готово, за исключением установки накладного кольца внизу.
Для получения дополнительной информации о правильной установке палубного оборудования и сотнях других вопросов по обслуживанию и усовершенствованию лодки обратитесь к «Полному иллюстрированному руководству по обслуживанию парусной лодки» Дона Кейси.
Реклама
Связанные статьи
Поднимите воздух вниз: как улучшить вентиляцию на любой лодке
Хорошая вентиляция внутри лодки необходима для обеспечения комфорта и безопасности.
Вот как получить прохладный ветерок.
Подробнее
Лучшие средства для ухода и обслуживания лодок
Наша команда экспертов BoatUS оценивает свои продукты для ухода и обслуживания лодок.
Подробнее
Участники BoatUS делятся своими лучшими переделками лодок
Два участника BoatUS делятся вдохновляющими переделками своих моторных лодок с центральной консолью и спортивных купе.
Подробнее
Темы
Нажмите, чтобы ознакомиться со статьями по теме
как самостоятельно установить и отремонтировать оборудование
Опубликовано: июль 2012 г.
Автор
Дон Кейси
Автор журнала BoatUS Magazine
Дон Кейси в течение 30 лет был одним из самых популярных экспертов по уходу за лодками и их модернизации, а также входит в группу экспертов журнала BoatUS Magazine.
Он и его жена курсируют на борту своего 30-футового корабля часть года в восточной части Карибского моря. Его книги включают «Полное иллюстрированное руководство по обслуживанию парусных лодок» Дона Кейси и недавно обновленную «Эта старая лодка» — библию для яхтсменов-любителей.
Журнал BoatUS — это преимущество членства в BoatUS
Преимущества членства включают:
Подписка на печатную версию журнала BoatUS Magazine
4% возврата при покупках в магазинах West Marine или на сайте WestMarine.com
Скидки на топливо, временные промахи, ремонт и многое другое в более чем 1200 предприятиях
Предложения по круизам, чартерам, аренде автомобилей, проживанию в отелях и многому другому…
Все всего за 25 долларов в год!
Вступайте сегодня
Мы используем файлы cookie, чтобы сделать посещение нашего веб-сайта более удобным и удобным для вас.
Продолжая использовать наш веб-сайт, вы соглашаетесь с нашей политикой в отношении файлов cookie.
Политика конфиденциальности и уведомление о сборе
Принимать
Drascombe Lugger: установка смотрового люка
Стимулом для этого проекта послужило желание снимите две пластиковые скобы, прикрученные к герметичной плавучей области под кормовым концом палубы. Бутсы, как правило, цепляться за одежду, а также мешать, когда спать (кемпинг) на половицах. Не было доступа к этим областям плавучести, и, следовательно, у меня не было представление о том, были ли они запечатаны пустыми баками или заполнены с поролоновой плавучестью. Я решил, что ответ был на установить два круглых пластиковых смотровых люка. Шаг пошаговая инструкция по установке одного из люков есть описано.
Расположение бутс
| Шип, подлежащий удалению На этом рисунке показана палуба левого борта рядом с
лазарет. (Нажмите на изображение для увеличения) |
Какой размер смотрового люка?
Панель GRP, в которой должен быть круглый винтовой люк.
подгонка должна быть достаточно плоской, так как кривая будет искажать
раму люка, когда она закреплена болтами, предотвращая
крышка люка не завинчивается на место.
Чем больше
чем изогнута панель, тем меньше будет люк
быть, чтобы избежать искажений. Я решил, что кривая на
панель палубы Люггера была достаточно тонкой, чтобы позволить 8
устанавливаемый люк диаметром в дюйм (10¼ дюймов
общий диаметр, включая раму).
Материалы и инструменты
Для установки этого 8-дюймового люка мне понадобилось: 1. A
ножовочное полотно (или накладная пила), 2. 7 мм
гаечный ключ и 3. отвертка (для закрепления гаек
и болты, удерживающие раму люка на месте), 4. Полукруглый напильник 10 дюймов (250 мм), 5. ручная спиральная дрель (с ¼»
¹⁄8″ и 4 мм
сверла), 6. миниатюрная дрель (например, Dremel ) с насадкой ¹⁄16″, 7. компас и карандаш, 8. рамка смотрового люка (с уплотнительным кольцом «0»), 9. крышка смотрового люка (ввинчивается в смотровой
рама люка), 10.
восемь M4 16 мм с потайной головкой
крепежные винты из нержавеющей стали, восемь нержавеющих гаек M4, восемь
Нержавеющие шайбы M4, 11. Силиконовый герметик (для
обеспечить водонепроницаемое уплотнение между рамой люка и
стеклопластиковая панель). Стальная рулетка (не показана).
Ревизионный люк диаметром 8 дюймов, который я использовал, был изготовлен Номер детали Barton 40081 (черный), 40080 (белый) или 40082 (прозрачный). Обратите внимание, что в комплект поставки не входит крепежные винты, шайбы и гайки из нержавеющей стали, приобретаются отдельно.
Инструкция по установке
| Установка люка Я решил расположить люк посередине между
лазарет и первый люк в палубе
молдинге и посередине между верхней частью
половицы и верхняя часть боковой палубы. (Нажмите на изображение для увеличения) | |
| Шаблон для выреза отверстия После того, как центральная точка люка была отмечена на Панель из стеклопластика, компас и карандаш использовались для нарисуйте вырезанный круг, который для этого люка рама имела радиус 4¼ дюйма. Внутренний круг радиусом 4¹⁄ Затем было нарисовано 8 дюймов и используется в качестве руководства для сверления ряда блокировка ¼ «отверстий в панели GRP. Это объясняется более подробно ниже. (Нажмите на изображение для увеличения) | |
| Нанесение вырезанного круга на стеклопластиковую панель Для рисования использовались циркуль и карандаш. (Нажмите на изображение для увеличения) | |
| Нанесение внутреннего (сверло-направляющего) круга на стеклопластик
Панель На этом рисунке показана внутренняя окружность радиуса 4¹⁄8 в пределах внешний вырезанный круг, оба нарисованы компасом и карандаш. Внутренний круг был проводником для сверление ряда взаимосвязанных отверстий диаметром ¼ дюйма, первый этап изготовления выреза. (Нажмите на изображение для увеличения) | |
| Сверление отверстий в панели из стеклопластика Я решил, что лучший способ сделать это будет
сначала просверлить небольшие направляющие отверстия. Использовалась миниатюрная дрель ( Dremel ). просверлить пилотные отверстия ¹⁄16″ диаметр прямо вокруг внутреннего круга. Расстояние между центрами каждого отверстия было примерно ¼», но это не критично, пока каждый отверстие центрируется как можно точнее на направляющая линия карандаша. Эти отверстия затем действовали как направляющая для большого сверла ¼ дюйма. (Нажмите на изображение для увеличения) | |
| Сверление отверстий диаметром ¼ дюйма в панели из стеклопластика После того, как все пилотные отверстия были просверлены, они
увеличен с помощью сверла ¼ дюйма (либо с помощью
ручная дрель, мой предпочтительный метод, или дрель). (Нажмите на изображение для увеличения) | |
| Бурение завершено На этой фотографии показаны все пилот ¹⁄16″ отверстия, которые могут быть, просверлены до диаметра ¼» (или, в противном случае, ¹⁄8″). (Нажмите на изображение для увеличения) | |
| Вырезание ножовкой Навесная ножовка использовалась для разрезания
остаточный стеклопластик между отверстиями. (Нажмите на изображение для увеличения) | |
| Черновой вырез выполнен После разрезания остаточного стеклопластика между отверстия с помощью ножовки, круговой вырез стеклопластика упал на половицы, обнажив блоки пенополистирол, набитый в полость плавучести. Эта пена вместе с шипом, должно быть, крепится к молдингу настила во время изготовления лодки, прежде чем палуба была окончательно прикреплена к корпусу, а пена и шип запечатаны две перегородки. Блоки полистирола пришлось снять перед
можно было бы добиться дальнейшего прогресса. (Нажмите на изображение для увеличения) | |
| Окончательное сглаживание полукруглым напильником После снятия пенополистирола плавучесть (должна быть заменены полиэтиленовыми бутылками из-под молока), окончательный достигнуто формирование и сглаживание выреза используя полукруглый напильник (как показано), чтобы сократить до линия выреза. (Нажмите на изображение для увеличения) | |
| Завершенный вырез Завершенный вырез в панели из стеклопластика, готовый к
установка рамы ревизионного люка. (Нажмите на изображение для увеличения) | |
| Сверление крепежных отверстий Черная пластиковая рамка люка была временно
устанавливается в вырез в панели из стеклопластика. Болт
отверстия в раме использовались в качестве шаблона для сверления
соответствующие крепежные отверстия диаметром 4 мм в
Панель из стеклопластика. После сверления каждого отверстия станок М4
винт был вставлен через раму и GRP, и
слегка закреплен на месте гайкой, удерживающей
рама жестко закреплена, в то время как другие отверстия
были просверлены. На этом этапе пластиковая скоба была успешно откручен и удален. (Нажмите на изображение для увеличения) | |
| Готовые крепежные отверстия Рама люка была отвинчена и снята открываются восемь отверстий для крепления диаметром 4 мм, просверленных в Панель из стеклопластика. (Нажмите на изображение для увеличения) | |
| Нанесение силиконового герметика на раму По всему периметру нанесен валик силиконового герметика.
закруглите внутренний угол рамы люка перед
окончательная установка. |


Черная планка была прикручена на место и
белые линии показывают примерное положение
внутренние переборки (под бортовой палубой), которые
сделал невозможным получить гаечный ключ внутри, чтобы
открутить заглушку. Я решил, что единственный простой способ
снять щиток значило установить инспекционный
люк в передней части боковой скамьи. Этот
также даст возможность осмотреть
характер плавучести; это была пустая полость или
он был заполнен пеной?
Точный
замеры указаны на фото.
Вырезное отверстие диаметром 8½ дюйма для круглого
рамка люка.
Маленький
сверло ¹⁄16″
Бит можно более точно центрировать на карандаше
направляющую линию, чем может большая насадка ¼ дюйма.
Бурение направляющих отверстий может занять больше времени, но гарантирует
более точный окончательный вырез.
Любое из направляющих отверстий, которые не выровнены
(что привело бы к отверстию ¼ дюйма
над внешней линией выреза) или слишком близко друг к другу
были либо опущены, либо высверлены с использованием меньшего
сверло ¹⁄8″
кусочек.
Это было довольно
быстрая работа, но стекловолокно быстро затупило
ножовочное полотно, которое было выброшено после того, как разрез был
было завершено.
Это было достигнуто
с помощью ножовки, чтобы разрезать их на достаточно мелкие
части для удаления через вырезанное отверстие. Один раз
это было сделано окончательное формирование выреза
можно было провести.
В этот
этапе можно было осмотреть интерьер
камера плавучести, которая показала, что это не
воздухонепроницаемой и не может быть легко сделать так. Это было
теперь можно вставить гаечный ключ и открутить болт
шип.
