Монтаж металлочерепицы своими руками: пошаговая инструкция, видео

10 // 10 // 2018

Качественный монтаж металлочерепицы заключается в правильной последовательности выполняемых действий, а также следовании ряду практических рекомендаций и нюансов. Всего инструкция по монтажу металлочерепицы состоит из 10-ти шагов, о которых, собственно, и пойдет речь.

Организация стропильной системы

Начинается с укладки мауэрлата по периметру всех стен. Крепление последнего осуществляется шпильками на 12, а также двумя гайками через шайбу. Помимо этого, для достижения большей распорки в стене, рядом со шпилькой нужно использовать анкер с максимальным коэффициентом затяжки гайки.

Затем выполняется установка крайних стропил – задний и передний торец. Если в переднем будет окно/ дверь, ее расположение необходимо учитывать сразу. Крайние стропила на время монтажа фиксируются центральными стойками с усилением на металлический уголок, а также двумя укучинами спереди и сзади.

Важный момент! При креплении досок стропильной системы нужно учитывать точное расстояние досок, которые будут передавать тяжесть крыши на стену.

Оптимальным расстоянием принято считать – 300 мм между первой и второй доской и 350 мм между всеми последующими.

Обратите внимание! При наличии дымохода и окон вокруг последних выполняется сплошная обрешетка.

Контроль размеров ската

Необходим для выполнения максимально ровных и плоских скатов. Это одна из важнейших работ, при которой выполняется монтаж металлочерепицы. Видео может показать процесс контроля и фиксации данных.

Крепление карнизной планки под металочерепицу

Такая планка необходима для направления осадков в водосточную систему. Ее крепление выполняется непосредственно на упомянутый в первом пункте мауэрлат.

Нюанс при монтаже. Если водосточная система имеет длинные крепления (крюки), то их монтаж должен предшествовать установке карнизной планки.

Укладка пленки гидробарьера

Пленка гидробарьера используется для поточной защиты чердака на этапе устройства всей кровли. В дальнейшем – исключает намокания утеплителя. Особенно актуально при возведении мансарды.

Укладка пленки выполняется на собранную стропильную систему. Нахлест листов/рулонов (по умолчанию – 10 см) зависит от типа кровли, а именно:

Для крепления слоя гидроизоляции достаточно применить обычный строительный степлер.

Важно! Минимальный провис пленки по краю стропильной ноги – 1-2 см.

Создание контробрешетки

Контробрешетка выполняет роль вентиляционного отдела между гидроизоляцией и, непосредственно, листом черепицы. Система монтажа такой решетки основана на небольшой рейке – сечением 30 мм и длиной 135 см.

Стоит знать!

Если куплена супердиффузионная мембрана, то необходимость контробрешетки можно нивелировать.

Устройство нижней ендовы

Ендова из прочной оцинкованной металлической полоски устанавливается исключительно исходя из конструкции крыши. Если же решение о ее монтаже имеет место, то стандартные крепежные элементы в виде саморезов рекомендуется сменить на кляймеры.

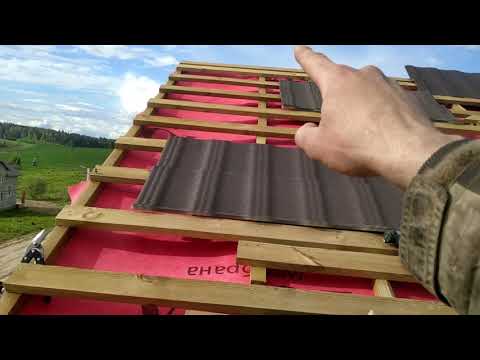

Установка первого листа металлочерепицы

В данном случае, монтаж кровли из металлочерепицы производится с учетом возможной деформации листов. Для того, чтобы избежать такого негативного момента, монтаж начинают выполнять справа налево, при этом обеспечивая нахлест в одну волну и выравнивание первого листа по торцу ската и карнизу.

Крепление первого листа к обрешетке выполняется только одним саморезом. На последующие листы кровельного материала действуют аналогичные требования. Второй и последующий лист крепятся лишь с предыдущим. Основательное соединение с обрешеткой выполняется только после монтажа всех листов.

Рекомендация! Листы черепицы на самом нижнем уровне должны выходить за собранную стропильную систему на 50 мм. Это возможно лишь при условии соблюдения расстояния между досками, о котором говорилось в первом пункте. Вылет листа на 50 мм гарантирует отличную вентиляцию крыши, без затекания воды. Таким образом, монтаж металлочерепицы своими руками будет выполнен правильно.

Если что-то окажется слишком сложным, то вам поможет видео инструкция по монтажу металлочерепицы, учитывающая технологию подрезания листов и покраски срезов специальной краской.

Монтаж металлочерепицы: видео, пошаговая инструкция

Обустройство кровли – это очень важная часть строительства дома. Монтаж металлочерепицы легко можно выполнить своими руками, вся технология заключается в правильном обустройстве обрешетки и последовательности выполнения работ.

Подготовительные работы

Монтаж кровли из металлочерепицы начинается с подготовки обрешетки. Она должна выполняться с определенным шагом и иметь уклон не более 12 градусов. Это необходимо для обеспечения нормального водоотведения с кровли. Это правило соблюдается как для простой двускатной кровли, так и для мансардной, вальмовой (четырехскатной), шатровой и односкатной. Для ломаной и шале уклон подбирается отдельно. Для установки обрешетки используются деревянные бруски, сечение которых не меньше 25 мм.

Обрешетка

Советы для правильного монтажа обрешетки:

Дерево обязательно обрабатывается при помощи антисептических средств. Это позволит продлить его срок службы и гарантировать защиту от разрушения под воздействием воды и пара;

Дополнительное укрепление стропил не требуется. Благодаря небольшому весу металлочерепицы вполне достаточно стандартной жесткости основания;
Шаг между балками составляет от 350 до 500 мм. Он зависит от типа используемого материала. Например, если используется металлическая черепица Андалузия или Rannila, то для неё используется шаг 350, для Сьерра, Арсенал и Уникма до 400 и т. д.;
Узлы обрешетки могут состоять как из саморезов, так и из гвоздей. Для больших сечений предпочтительнее использовать гвозди;
Важно следить за тем, чтобы балки не прогибались. В противном случае при установке металлических панелей вероятна деформация покрова. Устранить геометрические ошибки при установленной черепице будет невозможно. Потребуется полный демонтаж покрытия.

Пример обрешетки

После установки обрешетки под металлочерепицу Монтеррей, Ruukki (Руукки), Дюна или Takotta, производится монтаж утеплителя. Крыша из черепицы бывает двух видов: холодной и теплой. Холодная – это, соответственно, без утеплителя. Эта же технология используется для кровли из сайдинга или профнастила. Её особенностью является то, что она обустраивается при наличии нежилого чердака. В мансардных крышах обустраивается теплая кровля.

Для теплой кровли в промежутках между балками обрешетки устанавливается уплотнитель. Это может быть минеральная вата, пенопласт или пеноизол. В таком случае обязательно дополнительно утеплитель покрывается гидроизолирующей пленкой. Эти рекомендации могут меняться в зависимости от необходимого типа кровли.

Пошаговая инструкция

Перед началом работы составляется технологическая карта. Это специальный документ, в котором указывают и рассчитываются все необходимые виды работ. Она может быть составлена самостоятельно или при помощи профессионалов.

Здесь учитывается площадь и уклон кровли, облицовочные работы, установку доборных элементов (снегозадержателей, водостоков) и последовательность, в которой эти монтажные кровельные работы выполняются.

Пошаговая инструкция и схема, как производится монтаж металлочерепицы:

Производится расчет кровельной системы. Устанавливается потребная толщина балок, их расположение и шаг. Шаг балок подбирается так, чтобы при установке листов впадины их волны попадали на балки. При этом, если планируется установка дымохода или монтаж мансардного окна в металлочерепицу, то на этом участке стропил не должно быть вообще;
Обустройство обрешетки для окон
Порядок расположения слоев кровли следующий: пароизоляция, утеплитель (если требуется), гидроизоляция, металлочерепица. На поверхность обработанных антисептиком балок монтируется пароизолирующая пленка. Она крепится при помощи небольших гвоздей;
После поверх неё устанавливается выбранный утеплитель. Для композитной модульной черепицы рекомендуется использовать легкие материалы – прессованную вату, пену;
Поверх утеплителя настилается еще одна пленка. Гидроизоляция нужна т. к. кровля из металлочерепицы не герметична. В промежутки между панелями часто попадает вода и снег, которые в дальнейшем могут стать причиной разрушения кровельной системы;
Основные правила покрытия: работа производится с правого нижнего угла, все панели выставляются по первому ряду, нужно стараться добиться примыкания черепицы к торцам стен. Металлический профиль устанавливается при помощи саморезов. Конечно, могут использоваться и другие комплектующие, но саморезами обеспечивается максимально прочное и жесткое крепление;
Крепление черепицы
Каждый лист прислоняется к балке и соединяется к ней 2 саморезами. На одну панель уходит до 4 крепежных элементов. Укладка элементов осуществляется внахлест до 10 мм. Такое устройство позволяет обеспечить наибольшую герметичность покрытия;
Для конька используется черепица специальной формы. Она устанавливается с нахлестом в 10 мм. Этот показатель может разниться, в зависимости от того, какой вид покрытия применяется;
Схема монтажа металочерепицы
Для устройства печной трубы и мансардных окон понадобятся дополнительные планки. Они могут представлять классические ендовы для монтажа металлочерепицы, но подрезанные под размеры отверстия. Они устанавливаются на все угловые узлы, где металлическая черепица примыкает к дополнительным элементам;
После осуществляется установка ветровой и торцевой планки для карнизов. Ветровая устанавливается на выступающие стропильные ноги с фасада кровли, закрывая отверстия под обустроенной крышей от ветра и дождя. Аналогично используется торцевая планка, но только на торцевой поверхности крыши. Здесь могут использоваться как металлический профиль, так и сайдинг;
После осуществляется монтаж капельника, водостоков и прочих доборных элементов. На этом строительство крыши можно считать завершенным.
Расположение доборных элементов

Это руководство может изменяться в зависимости от типа металлочерепицы, вида кровли и индивидуальных потребностей.

Обзор цен

Рассмотрим стоимость монтажа металлочерепицы Каскад в разных городах. Минимальные расценки начинаются от 25 долларов за квадратный метр, при этом многое зависит от площади кровли.

Город	Стоимость установки Mera System, у. е./м²
Москва	27
Воронеж	25
Екатеринбург	25
Казань	25
Минск	27
Омск	25
Санкт-Петербург (СПб)	27
Самара	25

Цена на услуги варьируется по городам и конкретным компаниям. Поэтому при выборе монтажного предприятия рекомендуем сравнить несколько фирм в своем городе.

3 Апрель 2016 Автор: Владимир Бакаев

Как укладывать металлическую мозаику на кухонный фартук
Как укладывать металлическую плитку на кухонный фартук или на другие стены
Укладка металлической мозаики, включая мозаику из нержавеющей стали, мозаику из алюминия и медную мозаику, почти идентичен процессу укладки керамической или стеклянной плитки. Вы можете просмотреть наше 9-минутное видео по установке плитки и / или просмотреть фотографии установки на этой странице, на которых показана установка мозаичной плитки на стену. Обратите внимание, что тот же процесс применим и к укладке мозаичной плитки на пол. Единственное отличие заключается в том, что тип клея, используемого для укладки металлической мозаичной плитки на стену или заднюю стенку, отличается от клея, предназначенного для укладки напольной плитки. Это просто руководство, и его следует рассматривать только как информационный ресурс. Автор и издатель этой статьи не несет ответственности за неправильную установку, неправильное использование, ошибки или повреждения, вызванные прямым или косвенным использованием содержимого этой статьи.
ПРИМЕЧАНИЕ. Из-за того, что плитка из нержавеющей стали является металлической, вам следует убедиться, что квалифицированный электрик выполняет электрические работы вокруг металлической плитки.
НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ И МАТЕРИАЛЫ ДЛЯ УКЛАДКИ МЕТАЛЛИЧЕСКОЙ МОЗАИКИ
Достаточное количество металлической мозаичной плитки, чтобы покрыть требуемую площадь, мы рекомендуем заказывать на 10-15% больше, чем вы измеряете, чтобы учесть излишки.
Достаточное количество раствора/клея для настенной или напольной плитки, чтобы покрыть область, которую вы собираетесь облицовывать плиткой. Раствор для стандартного керамического керамогранита на 100% совместим с нашей продукцией.
Достаточно затирки, чтобы покрыть область, которую вы собираетесь укладывать плиткой (если плитка имеет линии затирки). Используйте нешлифованную затирку, чтобы не поцарапать поверхность плитки. Также можно использовать эпоксидную затирку.
5/32-дюймовый шпатель с V-образным пазом для нанесения раствора (другие аналогичные размеры кельмы с V-образным пазом также подойдут).
Резиновая терка для раствора.
Пара чистых губок и/или марлевых полотенец.
Два или три ведра для смешивания раствора с водой.
Мокрая пила для плитки / моторизованный плиткорез, если есть какие-либо разрезы, которые необходимо сделать вокруг определенных препятствий. Большая часть нержавеющей стали представляет собой керамическую основу с металлическим колпачком, а не твердую сталь.
ДОПОЛНИТЕЛЬНО — плоский деревянный брусок (хорошо подойдет брусок 2×4 длиной от 6 до 12 дюймов) и молоток или молоток.
УКЛАДКА МЕТАЛЛИЧЕСКОЙ МОЗАИЧНОЙ ПЛИТКИ, ШАГ ЗА ШАГОМ
№
Шаг 1 Этап 2 Этап 3 Этап 4 Этап 5
Смешайте клей, как указано на упаковке, затем плоской стороной шпателя с V-образными зубьями нанесите клей на поверхность. С помощью V-образной стороны шпателя нанесите клей, чтобы создать равномерный уровень и дать плитке возможность зацепиться за нее. Поместите листы плитки на стену или пол, слегка вдавливая их в клей. Ваш лист плитки может иметь или не иметь бумажную обложку. Продолжайте укладывать другие листы плитки рядом друг с другом, соответствующим образом выравнивая линии затирки. Вам также может понадобиться вырезать отдельные плитки, чтобы они подходили друг другу. Чтобы убедиться, что каждый лист находится на том же уровне, что и следующий, вы можете слегка постучать деревянным бруском поверх листов плитки рядом с краями.
Этап 6 Шаг 7 Шаг 8 Шаг 9 Шаг 10
Если ваша плитка покрыта защитным бумажным покрытием, намочите его, а затем снимите. Если ваша плитка покрыта защитным пластиком, просто снимите пластик. Внесите окончательные коррективы в каждый лист, чтобы обеспечить правильное выравнивание стыков. Это нужно сделать до того, как клей высохнет. Через 12-24 часа используйте неабразивную щетку или губку, чтобы удалить остатки клея или бумаги, оставшиеся на плитке. Затем протрите влажной губкой. Приготовьте затирку без песка или эпоксидную смолу в соответствии с инструкциями на упаковке. Затем нанесите раствор резиновой теркой, вдавливая раствор в швы, пока они не заполнятся. По прошествии от 15 минут до 1 часа используйте полотенце из марли или влажную губку, чтобы удалить излишки раствора с верхней части плитки (10 минут в случае плитки из нержавеющей стали EMT_262-MIX-SM, уделяя особое внимание очистке оловянные акценты), избегайте сильного давления. Это может быть сделано 3 или 4 раза, чтобы удалить остатки.
После установки Информация об очистке / Удаление остатков затирки
После того, как затирка затвердеет (обычно через 12–24 часа; см. инструкции производителя нешлифованной затирки), используйте чистую ткань или губку, чтобы стереть излишки затирки с плитки. Удалите лишний клей с поверхности стальной мозаичной плитки с помощью очистителя на основе технического спирта. По прошествии 24 часов, если у вас все еще есть остатки, используйте чистую теплую воду и чистящее средство с нейтральным PH, предназначенное для удаления затирки для плитки. Если на некоторых плитках есть черные следы, вы можете удалить их с помощью ацетона или разбавителя/растворителя клея. Используйте его с осторожностью и следуйте инструкциям производителя.
РЕЗКА МЕТАЛЛИЧЕСКОЙ МОЗАИЧНОЙ ПЛИТКИ
Из-за небольшого размера отдельных частей на листе мозаичной плитки вы обычно можете просто прорезать стыки между отдельными плитками и сетчатой подложкой и просто удалить их, чтобы они подошли к вашей плитке. лист вокруг препятствия или в конце ряда. Однако в случае, если простое удаление отдельных плиток с листа оставит большой зазор, вам придется обрезать плитки по размеру. Хотя это звучит сложно, резка металлочерепицы на самом деле не так уж и сложна. Это связано с тем, что подавляющее большинство металлических мозаик на самом деле представляет собой керамогранит/керамическую плитку, покрытую 1-2-миллиметровым колпачком из нержавеющей стали. На изображении ниже показана типичная структура металлической мозаичной плитки с использованием либо плоской металлической детали, либо крышки из металла.

Лучше всего использовать моторизованную пилу для мокрой плитки. Поскольку плитка очень тонкая, часто можно обойтись низкокачественной недорогой плиткорезной пилой, доступной в большинстве крупных магазинов. Эти пилы обычно продаются по цене от 80 до 100 долларов за малоиспользуемые версии для самостоятельного использования и до 1000 долларов за профессиональные версии. Многие крупные магазины и компании по аренде инструментов также сдают плиткорезы в аренду. Мы должны подчеркнуть, что пилы для плитки могут быть опасны, их лезвия с алмазными наконечниками острые, а размер куска металлической мозаичной плитки часто довольно мал, и поэтому требуется достаточно комфорта и навыков, чтобы разрезать кусок плитки, не порезая себя. . Есть один инструмент, который НЕ подходит для резки металлической плитки, и это ручной инструмент для надрезов, который обычно используется для резки фарфора, камня и керамики. Этот инструмент работает на основе надрезания относительно мягкой поверхности фарфора или керамики, однако плитки с металлическими крышками плохо поддаются надрезанию, поэтому этот метод не сработает. Если вы не чувствуете себя комфортно с этими острыми, потенциально опасными инструментами, вероятно, лучше всего вызвать профессионала, чтобы сделать окончательные надрезы, необходимые для завершения работы с плиткой.

ОТДЕЛКА КРАЯ УКЛАДКИ МЕТАЛЛИЧЕСКОЙ ПЛИТКИ
Часто задаваемый вопрос: «Как обработать края укладки металлической мозаичной плитки?».
На самом деле мы предлагаем два типа бордюров из нержавеющей стали, которые подойдут для вашего проекта.
Для получения информации о плоском бордюре из нержавеющей стали нажмите здесь.
Для получения информации о бордюрной кромке из нержавеющей стали (также называемой карандашной кромкой) нажмите здесь.
— Вы также можете нажать на фотографии окантовки ниже, чтобы сразу перейти на соответствующую страницу продукта. —

В противном случае можно использовать обычную окантовку плитки. Эти полоски в форме буквы «L» идеально подходят для завершения укладки плитки по краю. Эти полоски для окантовки плитки можно приобрести в любом местном крупном магазине, таком как The Home Depot или Lowes, а также в большинстве магазинов, торгующих плиткой. Просто установите полосу на краю вашей установки, используя тот же раствор / клей для плитки, который вы используете для своей плитки. Эти кромочные полосы часто имеют перфорацию с одной стороны, это та сторона, которую вы вставляете в раствор к стене. Готовый край останется открытым, и вы будете укладывать до него плитку, а затем заливать раствором до этого края.

Серия видеороликов по установке плитки с плоским замком, демонстрирующая правильные методы и инструменты для работы
Лу Рондо, эксперт по укладке плитки с плоским замком, демонстрирует правильные методы и инструменты для достижения наилучших результатов в серии видеороликов, доступных на веб-сайте Sheet Metal Supply.

Грейслейк, Иллинойс – Компания Sheet Metal Supply, Ltd. является лидером в производстве архитектурного листового металла, системный партнер RHEINZINK и один из крупнейших дистрибьюторов / производителей архитектурного цинка в Северной Америке. Чтобы помочь подрядчикам/установщикам, которые могут быть незнакомы с ее популярными плитками Flat Lock, компания предлагает серия из шести видеороликов по установке плитки с плоским замком, в которой отраслевой эксперт Лу Рондо демонстрирует правильные методы и правильные инструменты для работы.
Серия доступна по адресу листметалсупплылтд.ком/видео, состоит из шести видеороликов и включает в себя такие условия, как установка плитки под углом 45⁰, установка плитки в виде ромба, а также несколько видеороликов, демонстрирующих внутренние и внешние углы . Rondeau демонстрирует, как укладывать первый ряд плитки на несколько видео. Этот начальный шаг имеет решающее значение для обеспечения прямолинейности. Металлическая настенная плитка с плоским замком уже давно привлекает внимание взыскательных архитекторов, дизайнеров и подрядчиков из-за универсальности дизайна и относительной простоты установки. В качестве решения для облицовки стен плоские замки предлагают простую решетчатую конструкцию с четкими линиями и почти безграничными возможностями дизайна. Плитки имеют четырехстороннюю замковую кромку, которая позволяет панелям перекрываться и фиксироваться на месте с помощью оцинкованного или клипсы из нержавеющей стали.
Sheet Metal Supply производит плоские замковые плитки уже почти три десятилетия на проектах по всей Северной Америке. Демонстрационные проекты включают два эллинга вдоль реки Чикаго, спроектированные Studio Gang Architects, и фасад отеля Hyatt. Другие уникальные проекты включают облицовку стен ресторана, построенного из транспортных контейнеров, радиусную стену школьного зала, историческую крышу жилого дома и многое-многое другое.
Плоские замковые плитки и планки, показанные в видеороликах, изготовлены из цинка RHEINZINK Architectural. RHEINZINK и ручные инструменты FREUND, используемые Rondeau, хранятся на складе Sheet Metal Supply и доступны для доставки по всей стране. И пока видео демонстрируют использование архитектурного цинка, есть много других листовых металлов, которые успешно превращаются в панели плитки с плоским замком, в том числе медь, атмосферостойкая сталь A606, нержавеющая сталь, алюминий с финишной отделкой, сталь с покрытием Kynar 500® и алюминий. Эти металлы также доступны в компании Sheet Metal Supply.
О компании Sheet Metal Supply Ltd.
Основан в 1991 году компания Sheet Metal Supply Ltd.

РубрикаРазное

Шаг 1	Этап 2	Этап 3	Этап 4	Этап 5

Смешайте клей, как указано на упаковке, затем плоской стороной шпателя с V-образными зубьями нанесите клей на поверхность.	С помощью V-образной стороны шпателя нанесите клей, чтобы создать равномерный уровень и дать плитке возможность зацепиться за нее.	Поместите листы плитки на стену или пол, слегка вдавливая их в клей. Ваш лист плитки может иметь или не иметь бумажную обложку.	Продолжайте укладывать другие листы плитки рядом друг с другом, соответствующим образом выравнивая линии затирки. Вам также может понадобиться вырезать отдельные плитки, чтобы они подходили друг другу.	Чтобы убедиться, что каждый лист находится на том же уровне, что и следующий, вы можете слегка постучать деревянным бруском поверх листов плитки рядом с краями.
Этап 6	Шаг 7	Шаг 8	Шаг 9	Шаг 10

Если ваша плитка покрыта защитным бумажным покрытием, намочите его, а затем снимите. Если ваша плитка покрыта защитным пластиком, просто снимите пластик.	Внесите окончательные коррективы в каждый лист, чтобы обеспечить правильное выравнивание стыков. Это нужно сделать до того, как клей высохнет.	Через 12-24 часа используйте неабразивную щетку или губку, чтобы удалить остатки клея или бумаги, оставшиеся на плитке. Затем протрите влажной губкой.	Приготовьте затирку без песка или эпоксидную смолу в соответствии с инструкциями на упаковке. Затем нанесите раствор резиновой теркой, вдавливая раствор в швы, пока они не заполнятся.	По прошествии от 15 минут до 1 часа используйте полотенце из марли или влажную губку, чтобы удалить излишки раствора с верхней части плитки (10 минут в случае плитки из нержавеющей стали EMT_262-MIX-SM, уделяя особое внимание очистке оловянные акценты), избегайте сильного давления. Это может быть сделано 3 или 4 раза, чтобы удалить остатки.
После установки Информация об очистке / Удаление остатков затирки
После того, как затирка затвердеет (обычно через 12–24 часа; см. инструкции производителя нешлифованной затирки), используйте чистую ткань или губку, чтобы стереть излишки затирки с плитки. Удалите лишний клей с поверхности стальной мозаичной плитки с помощью очистителя на основе технического спирта. По прошествии 24 часов, если у вас все еще есть остатки, используйте чистую теплую воду и чистящее средство с нейтральным PH, предназначенное для удаления затирки для плитки. Если на некоторых плитках есть черные следы, вы можете удалить их с помощью ацетона или разбавителя/растворителя клея. Используйте его с осторожностью и следуйте инструкциям производителя.
