Установка распределительной коробки: Как правильно установить распределительную коробку в доме или квартире?

Содержание

Монтаж распределительной коробки в доме своими руками

О том, насколько важным элементом для системы электрического питания является распределительная коробка, — может сказать любой, даже не самый опытный электрик. Данная, казалось бы, не самая сложная конструкция, обеспечивает:

равномерно распределяемую нагрузку от элементов, потребляющих энергию;
возможность в любой момент добавить в общую систему питания новую ветку электроцепи, не прибегая к кардинальным изменениям в действующей проводке;
удобство при пользовании и ремонте электрокоммуникаций.

В принципе, электрораспределительные коробки — это корпуса из пластика и металла, внутри которых можно состыковать воедино ряд необходимых частей электрической сети. Сегодня мы поговорим о коммутационном варианте распределительной коробки, которая бывает, в свою очередь, накладной или встраиваемой в стены. И та и другая разновидность, как правило, снабжаются необходимым количеством специальных клемм, при помощи которых провода можно соединять надежно и быстро.

Коммутационная разновидность распределительных коробок – оптимальное решение в случае, если есть необходимость соединения проводов с жилами из различных материалов. Типичный пример — медные и алюминиевые кабели, которые имеют свойство окисляться при взаимодействии друг с другом. В результате через какое-то время контакт исчезает совсем и некоторые «потребители» попросту прекращают работу.

Что касается формы коробок распределения тока – здесь нет особенного разнообразия, только квадратный и круглый варианты с разнообразными габаритами.

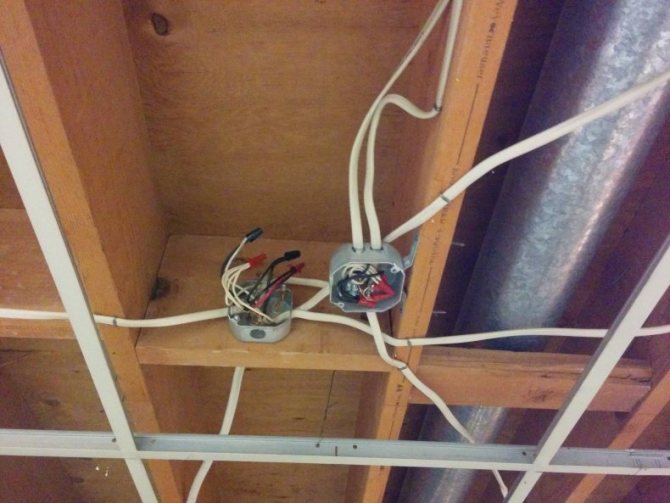

Итак, поговорим непосредственно о процессе установки и подключения коммутационной коробки распределения. Если говорить о монтаже самого короба, — тут нет ничего сложного или проблемного. Встраиваемые варианты коробов вмуровывают в стены, а накладные крепят к стенам дюбелями или саморезами. Монтаж встроенной коробки более сложный и трудоемкий, в данном случае подразумевается создание специальной посадочной ниши. В одной из стен, ближе к потолку, необходимо сделать нишу соответствующего размера, именно там короб будет установлен и закреплен при помощи алебастрового или цементного раствора.

Однако данные процедуры относятся уже к завершающему этапу работ. В первую очередь следует заняться созданием «сети» из штроб — каналов, по которым к распределительном коробу будут подведены кабели. Необходимое количество опусков к коробкам выключателей и розеткам должны иметь строго вертикальное положение. Для того чтобы осуществить горизонтальную прокладку кабелей рекомендуется воспользоваться зазорами между плитами перекрытия и стенами.

После окончания подготовки штроб и установки подрозетников переходим непосредственно к устройству электропроводки, — важной частью данного процесса будет монтаж и подключение распределительного короба.

Нередко процесс соединения проводов внутри распределительного короба вызывает определенные затруднения. Для того их избежать рекомендуем тем или иным образом помечать каждый из концов кабеля. К примеру, подводим провод, который подает питание от электрощита, — помечаем соответствующим словом, подводим кабель от блока розеток – то же самое и т. д. Каждая отдельная электроцепь, которую мы подключаем к распределительному коробу, должна быть подписана соответствующим образом, в этом случае путаница впоследствии нам не грозит.

Сечение кабелей

Теперь на пару минут отвлечемся от распределительного короба и скажем пару слов о сечениях кабелей, которые применяются при разводке дома или квартиры. Известно, что подача напряжения в помещения от электрощита, как правило, осуществляется при помощи трех или двухжильного кабеля с сечением не меньше 4-х квадратных миллиметров. Такое сечение позволяет кабелю без проблем выдержать любых мощных энергопотребителей. Для подключения розеток применяются кабели имеющие сечение 2,5 квадратных миллиметра, а для системы освещения достаточно сечения в полтора квадрата.

Итак, определившись с оптимальными значениями сечений проводов, можно приступать процессу их коммутации внутри распределительного короба.

Соединение проводов

С первого взгляда эта работа может показаться достаточно сложной, однако, если хорошо разобраться с принципом работы проводки, все окажется не таким уж трудным. Итак, чем мы располагаем? Есть точка ввода и множество кабелей, которые надо подключить к ней. Вводом называют три разноцветных провода, по которым идут «земля», «фаза» и «ноль». Таким же образом происходит подключение проводов к розеточным группам и коробкам выключателей.

Итак, выполняем соединение кабелей к распределительному коробу по принципу «земля – к земле», «ноль – к нулю», а фаза к фазе». С подключением проводов от розеток, скорее всего, проблем не возникнет, смотрите на цвета, вот и вся наука. В случае с выключателями все несколько по-другому. Идущую прямо к коробке выключателя уходящую фазу присоединяют к фазе ввода, ноль освещения прямо к входному нолю, а фазу, приходящую с выключателя, — к фазе осветительной цепи.

Важнейший нюанс, на который следует обратить особое внимание при монтаже распределительного короба – надежное соединение кабелей друг с другом.

Если мы подразумеваем коммутационную коробку, в которой есть клеммы, — в этом случае обычно проблемы с соединением не возникают. Просто вставляем провода (по инструкции описанной выше) и зажимаем их надежно при помощи винтов. По-другому обстоит дело с коробками, которые не оснащены клеммами. Такие изделия придется дополнительно пропаивать. Проводим данную «процедуру» таким образом. Вначале производим надежную скрутку проводов друг с другом при помощи пассатижей. Затем берем паяльник и спаиваем провода, используя специальный припой и канифоль. Если вы планируете массовую установку большого количества распределительных коробов, для обеспечения надежности соединений лучше воспользоваться электросваркой.

Изоляция

На заключительной стадии работ необходимо произвести надежную изоляцию сваренных или пропаянных вместе проводов. Затем их можно уложить внутрь распределительной коробки, после чего она должна быть закрыта. Выполняя дальнейшие ремонтные работы, постарайтесь не вмуровать короб в стену намертво, рекомендуется оставить к нему удобный доступ, который может понадобиться вам в любой момент.

Видео: Электромонтажные работы в доме

С этим материалом читают также:

Как правильно установить и подключить автомат-предохранитель

Ремонт и замена электропроводки на даче

Монтаж закрытой электропроводки в квартире

There are no comments posted here yet

Оставьте свой комментарий

Posting comment as a guest.

Имя (Обязательно):

Email (Обязательно):

Читайте так же

Установка распределительной коробки открытой, скрытой, наружной в бетон, кирпич и гипсокартон+ВИДЕО

Сегодня будем разбираться как происходит установка распределительной коробки. Рассмотрим процесс открытого, скрытого и наружного способа монтажа в бетон, кирпич и гипсокартон + посмотрим ВИДЕО. Погнали…

Самая тяжелая работа проводиться перед установкой распределительной коробки, особенно если технологическое отверстие под коробку нужно проделать в бетонной стене!!!

Установка распер.коробки в бетон.

Для проделывания технологического отверстия в железобетонной стене под установку распределительной коробки, нам понадобится строительная коронка по бетону с алмазным напылением для перфоратора.

Теперь нужно выбрать место где мы установим распред.коробку. В идеале сначала нужно начертить схему, что и где у вас будет находиться: все выключатели, розетки, бытовые приборы и т.д. а уж после этого распределять где е устанавливать + нужно устанавливать так, что бы её не было видно или по крайней мере она не выделялась на фоне всего интерьера. Как правило распред. коробку устанавливают в потайные места: за предполагаемой мебелью, различными полочками, широкими съёмными плинтусами. На данный момент именно такая установка распределительной коробки называется — СКРЫТАЯ. Но раньше, скрытой установкой распред. коробки называли любую коробку которую замуровали в стену, а не повесили на стену. А вот установить распред. коробку по верх отделки — это называется открытая или наружная установка распред. коробки. Такая установка применяется на улицах, бытовых помещениях.

Ушли от темы!!! И так. Берём перфоратор, устанавливаем на него коронку и 20 см. от потолка в выбранном месте, а начинаем сверлить отверстие. СМ — «Как сверлить без пыли*».

Если наткнулись на арматуру.

Если почувствуете, а вы 100% это ощутите, когда во время бурения наткнётесь на арматуру, в принципе её можно пробурить этой же коронкой на малом ходу перфоратора. Этим Вы быстро загубите саму коронку! Вернее, пресловутое алмазное напыление и коронка выйдет из строя, а стоит она немало. СМ — «Как работать перфоратором*».

Совет: — с силой не давите на перфоратор, так как при попадании коронки на арматуру, её может закусить и если у вас на противоходе вырвет перфоратор из рук, что часто бывает, Вы получите по голове, со всего размаха, ручкой перфоратора.

Так что по возможности лучше вырубать арматуру при помощи зубила руками или поставить зубок на тот же перфоратор!

Если попалась крупная арматура сместитесь в сторону.

Важно: — Распаячная коробка что это?*;

Итак! Проделали мы наконец-то технологическое отверстие под электро коробку в бетонной стене, теперь перфоратором вырубываем то, что осталось по центру. Теперь нам осталось зафиксировать распределительную коробку под средством алебастра в получившемся отверстии.

Установка распред. коробки в бетонную стену — завершающий этап.

Распределительная коробка в железобетонную и бетонную стену, а так же в кирпичную монтируется при помощи алебастра или перлфикса. Попросту садится на раствор. Строительная смесь наносится по краям технологического отверстия и на тыльную сторону коробки, после чего вставляется в технологическое отверстие, но сначала не забудьте ввести в неё провода!!!

Время застывания алебастра 5 минут, после того как вы его размешаете, так что по времени достаточно дабы закрепить распределительную коробку в нужном вам ракурсе.

Перлфикс стынет медленнее, около одного часа, но является крепкой монолитной основой.

Установка распределительной коробки в гипсократон.

Ну а вот установка распределительной коробки в гипсокартон проводится намного проще, нежели установка в бетонные стены. Для этого приобретается специальная распределительная коробка, которая имеет по бокам «усики», зажимы для крепления, что можно видеть на фото ниже.

Отверстие в гипсокартоне вырезается при помощи обычной коронки диаметром 10 см, но на данный момент стали популярны не круглые, а квадратные распредкороби. С которых стоит снять размер и попросту перенести на стену из гипсокартона и вырезать лобзиком или другим инструментом.

В общем в полученное отверстие вставляем распределительную коробку и фиксируем крепёжные элементы под средством отвёртки.

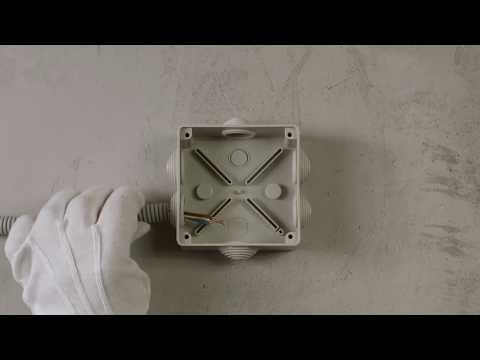

Видео — Установка и подключение распред.коробки:

Статья «Установка распределительной коробки» подготовлена администрацией сайта Строительство от А, до Я. Енакиево-Донецк*;

Принадлежности для монтажных и распределительных коробок — Установочные материалы (Электромонтажные аксессуары)

Используя коробки и их аксессуары, установка выполняется быстро и легко независимо от строительного материала. Продукты работают как система, и их можно легко модифицировать для различных целей установки.

Подробнее о продукте

Подробную информацию о продукте, габаритные чертежи, инструкции по установке и эксплуатации можно найти здесь

Обзор принадлежностей

01    Крышки защищают ящики во время заливки и строительных работ
02    Высота ящика может быть увеличена с помощью удлинительных колец
03    Опоры ящика доступны в диапазоне 42-90 мм 5 1 9001 4001 в стенку из плит толщиной 12-13 мм
05    Установочная заглушка используется для крепления коробки к литейной форме с помощью гвоздей или шурупов

06    В коробке имеются фиксированные каналы для гвоздей/винтов для крепления к каркасу
07    Компенсатор натяжения для стационарных входов
08    Доступны отдельные входы (диаметр 16, 20 и 25 мм) или фиксаторы натяжения 2 0 00012 0 0015    Отверстия под винты M4 и 3,5
Новые продукты
Коробчатая опора AS101 для бетонных элементов Подробнее
Крышки коробок изготовлены из переработанного пластика. Подробнее
Редуктор входной АН25.20 Подробнее
Аксессуары
Удлинительные кольца
Высота удлинительных колец 13, 28 и 60 мм. Удлинительное кольцо 13 мм подходит при установке монтажной коробки на двойной плате; более высокие подходят для монтажа, например, на кирпичные стены или во время ремонта.

Коробка поддерживает
С монтажными коробками ABB можно использовать опоры коробок двух разных длин: 65 мм и 95 мм. Обе опоры коробки имеют вырезы для разных размеров шипов. При комбинировании коробчатых опор возможна установка монтажной коробки с шириной лонжерона до 120 мм.
Впускные патрубки и установочные заглушки
Благодаря боковым и нижним входам коробки подходят для различных мест установки. Коробки имеют боковые входы для труб диаметром 16 мм, 20 мм и 25 мм и нижние входы для труб размером 16 мм и 20 мм.
Установочный дюбель AS25 используется вместе с винтом или гвоздем для крепления ящиков к литейной форме через центральное отверстие в дне. Защитная заглушка предотвращает попадание литейного материала в монтажную коробку. Когда форма разобрана, шуруп или гвоздь будут следовать за фанерной формой, и их не нужно будет снимать отдельно.

Крепление с регулировочным адаптером
Монтажную коробку также можно закрепить через основание с помощью регулировочного адаптера. Адаптер допускает регулировку на 11 мм, так что положение монтажной коробки можно регулировать на этапе обшивки.

Настенные зажимы для установки в легкие перегородки
Стеновые зажимы AS8.13 предназначены для крепления монтажных коробок AU3. 2 или AU5.2 к стене из досок толщиной 12-13 мм. Коробка проталкивается через отверстие сзади платы и надежно фиксируется между платой и прочно фиксируется между зажимами платы.

Впускное отверстие для снятия натяжения
Компенсатор натяжения AS12.4 используется при монтаже изолированного кабеля для обеспечения макс. Кабели 5 x 2,5 мм² во вводах 20 мм монтажных или соединительных коробок. Компенсатор натяжения также можно использовать с удлинителем кабелепровода AJ20 на 20 мм, например. в переходе между кабелепроводом и изолированным кабелем. Изготовлен из безгалогенного материала.
Соединители
Соединители PMR474 используются для соединения монтажных коробок АВВ друг с другом на стандартном расстоянии c/c 71 мм, создавая при необходимости канал между коробками для проводников.
Соединители PMR490 используются, когда требуется расстояние 85 мм между монтажными коробками. Это означает, что две рамы шириной 85 мм могут быть установлены рядом друг с другом, например, для разделения силовых и слаботочных устройств. Соединители PMR502 используются, когда требуется расстояние 100 мм между монтажными коробками.

PMR490 спереди и сзади:

PMR502 спереди и сзади:
См. также
Новое расширение электрической цепи + распределительная коробка + установка — Nextech Energy Systems
Начиная с $495,00 Включенный налог
Настенная электрическая розетка — 495,00 долларов США Настенное осветительное бра — 495,00 долларов США Потолочное освещение — 895,00 долларов США Потолочный вентилятор — 995,00 долларов США Количество

Цена включает: детали и материалы, установку, работу, гарантию и применимые налоги
Полная цена включает: 495 долларов США
ВАЖНО: В соответствии с Национальным электротехническим кодексом (NEC) и Чикагским электротехническим кодексом электропроводка должна размещаться в стальных кабелепроводах. Установка новых электрических цепей зависит от возможности запрошенного местоположения и конфигурации существующей электрической цепи. Барьеры местоположения и/или дополнительные потребности в силе тока могут потребовать дополнительных затрат времени и материалов. Будут предприняты все усилия, чтобы свести к минимуму повреждение гипсокартона, а заглушки будут установлены на любые проемы, когда и где это возможно. Шпатлевка и покраска гипсокартона не входит в стоимость .
ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ
Новый удлинитель электрической цепи с адаптером распределительной коробки
Включает: адаптер распределительной коробки, кабелепровод и электропроводку.
Жесткий кабелепровод или гибкий металлический кабелепровод (где применимо).
Для укладки в бетон, кабелепровод монтируется на поверхность.
Типы установки: Прокладка в стене от существующей розетки (если применимо).
