Установка и подключение счетчика электроэнергии в щиток



Чтобы подключить однофазный счетчик электроэнергии, не обязательно вызывать квалифицированного мастера. При наличии схемы подключения и небольших навыков работы с проводкой можно самостоятельно проделать эту работу. После чего необходимо вызвать представителя электроснабжающей организаций для приемки, опломбировки и постановки электросчётчика на учёт.





Устройство счетчика электроэнергии

За последнее время на смену индукционным счётчикам электроэнергии пришли электронные. В данных счётчиках счётный механизм приводится во вращение не с помощью катушек напряжения и тока, а с помощью специализированной электроники. Кроме того, средством счёта и отображения показаний может являться микроконтроллер и цифровой дисплей соответственно. Всё это позволило сократить габаритные размеры приборов, а также, снизить их стоимость.



В состав практически любого электронного счётчика входит одна или несколько специализированных вычислительных микросхем, выполняющие основные функции по преобразованию и измерению. На вход такой микросхемы поступает информация о напряжении и силе тока с соответствующих датчиков в аналоговом виде. Внутри микросхемы данная информация оцифровывается и преобразуется определённым образом. В результате, на выходе микросхемы формируются импульсные сигналы, частота которых пропорциональна текущей потребляемой мощности нагрузки, подключенной к счётчику. Импульсы поступают на счётный механизм, который представляет собой электромагнит, согласованный с зубчатыми передачами на колёсики с цифрами. В случае с более дорогостоящими счётчиками с цифровым дисплеем применяется дополнительный микроконтроллер. Он подключается к вышесказанной микросхеме и к цифровому дисплею по определённому интерфейсу, ведёт накопление результата измерения электроэнергии в энергонезависимую память, а также, обеспечивает дополнительный функционал прибора.



Как установить электросчетчик в квартире



Подготовительные работы

Перед тем, как подключить счетчик электроэнергии, необходимо провести подготовительные работы. Установить бокс, в котором будет монтироваться все оборудование.

Большая часть современных счетчиков является модульными.  Это значит, что их установка производиться на специальную монтажную рейку, что существенно облегчает и упрощает процесс монтажа. Так же, модульными являются и бытовые серии защитного оборудования, сюда относятся:

  • автоматические выключатели
  • УЗО (устройства защитного отключения)
  • дифференциальные автоматы
  • различные переходные клеммы и нулевые шины
  • ограничители напряжения
  • индикаторы напряжения



Они устанавливаются в специальные боксы, изготовленные из специальной негорючей пластмассы. Эти боксы, могут быть навесными и встраиваемые, иметь различные размеры, которые зависят от количества установочных мест внутри щита.

Бокс используемый в примере, навесного исполнения,  рассчитан на 24 установочные позиции, имеет две дин рейки по 12 мест. Дин рейка —  металлическая пластина, на которую монтируется модульное оборудование.





Бокс состоит из двух основных частей:

  • наружная — защитная крышка с дверкой
  • внутренняя, — в комплектацию которой входят, одна или несколько дин реек, их количество зависит от того, на сколько установочных позиций рассчитан бокс. И нулевая шина, предназначенная для распределения питающего нуля, между всеми отходящими проводами.



Переходим, к подготовке бокса к монтажу. Снимаем верхнюю крышку. Для этого  необходимо открутить 4 винта крепления наружной крышки.



Перед нами, внутренняя часть бокса. Как видно на ней имеются две, упомянутые выше дин рейки.





И нулевая шина.





Монтируем бокс на стену. Стоит отметить, что согласно требований ПУЭ (правила устройства электроустановок), высота установки счетчика внутри помещения, должна соответствовать определенным размерам, 0,8-1,7 метра от пола. Такие требования обусловлены тем, что бы контролер или пломбировщик, обслуживающей электрической организации, имел возможность, снять показания счетчика без применения табуреток и стремянок. Оптимальной высотой установки, является высота уровня глаз среднего человека, 1,6-1,7 метра.

В зависимости от материала стены, используем необходимые крепления, дюбеля по бетону или саморезы по дереву.



Установка электросчетчика и модульного оборудования

Согласно ПУЭ, перед  прибором учета (счетчиком электроэнергии), должно быть установлено защитное отключающее устройство. Как правило, в большинстве случаев, таким устройством является двухполюсный автоматический выключатель. В схеме подключения счетчика, он выполняет следующие функции:

1. Защита электросчетчика

  • от короткого замыкания,
  • от возгорания, в следствии превышения допустимой нагрузки, на которую рассчитан счетчик,
  • возможность выполнить работы по замене, обслуживанию счетчика

2. Ограничение разрешенной мощности (регулируется номиналом автоматического выключателя)



При необходимости, вы можете более подробно почитать про бытовые автоматические выключатели.

В нашем примере, вводное защитное устройство, будет устанавливаться непосредственно в квартирном щитке, боксе. Так же, в некоторых случаях, оно может быть установлено в этажном щитке, на лестничной площадке. Здесь, основным критерием, является метод и возможность пломбировки.

Пломбировке подлежит все, что находиться в боксе. Если у обслуживающей организации, имеется возможность опломбировать автоматический выключатель, то он монтируется в бокс, если нет, то в этажный щит. Автомат пломбируется специальными наклейками, которые клеятся на винты контактов, сверху и снизу автоматического выключателя. Счетчик, пломбируется пластиковыми или свинцовыми пломбами.

Ну что же, с  пломбировкой мы разобрались, вернемся к установке электросчетчика.

Начнем, с монтажа вводного двухполюсного автоматического выключателя. С помощью специальной защелки, имеющийся на задней стенке автомата, устанавливаем его на верхнюю дин рейку.

Более подробно, о подключении автоматического выключателя, можно почитать в соответствующей инструкции.





Следующим этапом, идет установка счетчика электроэнергии.

На его задней стенке, так же как и на автомате, имеется защелка для крепления на дин рейку.





Теперь, монтируем отходящие однополюсные автоматы. В нашем примере, их будет два.





Установка счетчика электроэнергии модульного оборудования завершена, переходим к подключению.



Подключение электросчетчика

Первым делом, проведем подготовку счетчика к подключению. Для этого, откручиваем пломбировочный винт,  расположенный в центре нижней крышки счетчика.





Снимаем защитную крышку. Как правило, на ее задней части, завод изготовитель, всегда размещает схему подключения электросчетчика.






Контакты модульного электрооборудования

Для того, что бы правильно произвести подключение, следует детально пояснить назначение каждого из контактов.



Контакты счетчика электроэнергии

На каждом, из четырех контактов счетчика, имеется по два прижимных винта, за счет этого, контакт имеет равномерный  и надежный прижим контактной пластины к проводу. Необходимость такого прижима, обусловлена тем, что в дальнейшем счетчик будет опломбирован и свободного доступа к контактной группе уже не будет.

Первый контакт, предназначен для подключения подходящей, питающей фазы.





Второй, для подключения отходящей фазы.





Третий, для подключения подходящего, питающего нулевого провода.





Четвертый, для отходящего нулевого провода.





Контакты автоматических выключателей

Начнем, с вводного автомата. Верхний ряд контактов, предназначен для подключения проводов питающих квартиру .





Нижний ряд, для подключения отходящих проводов, в нашем случае, они будут отходить на счетчик.





Теперь, переходим к отходящим однополюсным автоматам. На их верхние контакты, подается фаза со счетчика.







Нижние контакты, предназначены для подключения отходящих по направлениям, фазных жил проводов.







С контактами разобрались. Теоретические знания,  как подключить счетчик электроэнергии, получены. Теперь, применим их на практике.



Подключение электросчетчика и защитного электрооборудования

Первым делом, подключаем автоматический выключатель. На его верхние контакты, заводим жилы питающего провода. В один контакт, фазный провод, в другой нулевой. При необходимости, подробно, о подключение двухполюсного автоматического выключателя, можно почитать в соответствующей статье.

В нашем примере, питающий провод имеет следующую расцветку жил, синяя и коричневая. Синим, будет ноль, коричневой фаза. Как видно на картинке, фазная жила подключена на левый верхний контакт автоматического выключателя, нулевая на правый верхний.

Внимание! Если на вашем питающем проводе, присутствует напряжение, то перед началом выполнения электромонтажных работ, по подключению автоматического выключателя, подачу электричества необходимо отключить.

 После чего, в обязательном порядке, убедиться в его отсутствии, используя указатель напряжения, или мультиметр. И только после этого, приступать к работе.







После того, как питающий провод, подсоединен к устройству защиты, переходим к подключению счетчика.

Теперь, мы будем работать с отходящими, нижними контактами автоматического выключателя. В левый контакт, подключаем фазу, в правый ноль. Все, как на верхних контактах.

Для подключения счетчика, лучше всего использовать провод одного сечения с питающим, то есть, если у питающего провода сечение каждой из жил 6 квадрат, то для подключения счетчика, применяем тоже 6 квадрат. Максимальное сечение, на которое рассчитаны клеммы электросчетчика, 25 квадрат, но здесь следует отметить, что максимальный ток, на который электросчетчик рассчитан, равен 50-60 Ампер (в зависимости от марки электросчетчика), это 10-12 Киловатт. Отсюда следует, что разумным сечением жилы провода, используемого для подключения счетчика, стоит считать, медный провод, сечением 10-16 квадрат или алюминиевый провод, сечением 16-25 квадрат.

Соответственно, и защитное устройство, должно быть номиналом меньше предельной пропускной способности счетчика, то есть, если счетчик рассчитан на 50-60 Ампер, то автомат следует ставить, номиналом, не более 40-50 Ампер.

Как правило, если мощность превышает 7-10 кВт, сетевые организации, что бы усреднить межфазную нагрузку на линии, выдают технические условия, уже не на 220 Вольт, а на 380 Вольт. В этом случае, для установки потребуется трехфазный счетчик электроэнергии, который имеет совершенно иную схему подключения.

Что бы не покупать лишнего, можно рассчитать необходимое сечение жил, которое потребуется для каждого конкретного случая. Точкой отсчета, будет номинал вводного автоматического выключателя. При наличии этих данных, высчитываем необходимое сечение провода, для изготовления соединительных перемычек внутри бокса, используя таблицу сечения медных проводов по длительно допустимому току (ПУЭ таблица 1.3.4), представленной в статье расчет сечения провода. Или, таблицу ПУЭ 1.

3.5, для алюминиевых проводов.



Выбрав нужное сечение, делаем перемычку, между фазным контактом автомата и первым контактом электросчетчика. В качестве перемычек, как правило, применяются провода двух марок:

  • ПВ 1 — одножильный жесткий провод
  • ПВ 3 — многожильный гибкий провод



В нашем примере, используется провод марки ПВ 1, его выбор обусловлен максимальной простотой в обращении. Если говорить, о проводе марки ПВ 3, то он так же, может применяться в качестве перемычек, но здесь, следует отметить, что выполнение соединений данным проводом, имеет свои особенности. Так, чтобы получить от многожильного провода максимально качественный контакт, на кончиках зачищенных жил необходимо использовать специальные гильзы или пайку оловом.

С проводами разобрались. Теперь, подготавливаем перемычку к подключению, снимаем необходимое количество изоляции, вставляем жилы в контакты, а затем хорошо протягиваем контактные винты отверткой, сначала крестовой, затем, контрольно, плоской.



Выполняя данную операцию, стоит обратить внимание на следующие моменты:

  • Нужно проследить, чтобы изоляция провода не попала в контактный прижим. Пластиной, должен прижаться только проводник (медь, алюминий).
  • Голая часть жилы, не должна сильно торчать из контакта. Это требование сетевых организаций к пломбируемым элементам. После пломбировки, у вас не должно быть возможности подключиться «по левому».







Затягивая контактные винты на счетчике, сначала, протягиваем верхний винт. Затем, нижний.

Повторяем данное действие несколько раз, пока винты не перестанут тянуться. После чего, проверяем фиксацию провода в зажиме руками, потянув его вниз, влево, вправо. Качаться и шататься он не должен.

Теперь, подключаем нулевой провод. Для этого, изготавливаем перемычку, с правого нижнего контакта двухполюсного автоматического выключателя, до третьего контакта счетчика. Зачищаем, подключаем, хорошо протягиваем контактные винты.

Здесь, стоит отметить, провода не должны друг драга касаться, обязательно делаем зазор.





Далее, переходим к отходящим со счетчика проводам. Первым, подключим фазный провод. Делаем перемычку, со второго контакта электросчетчика, до верхнего контакта отходящего однополюсного автомата. Зачищаем концы провода ПВ1 и подключаем. После чего, контакты счетчика протягиваем и проверяем, а верхний контакт отходящего однополюсного автомата пока только наживляем.





Теперь, нужно распределить приходящую со счетчика фазу, между всеми отходящими по направлениям однополюсными автоматами. Для этого, делаем перемычки из провода ПВ1, либо, используем готовую, заводскую перемычку, однофазную соединительную гребенку. Данная гребенка, представляет собой медную шину , на которой на равном расстоянии друг от друга расположены зубчики. Их расположение соответствует контактным отверстиям установленных на рейку автоматов. Они подключаются в верхние контакты однополюсных автоматических выключателей, соединяя все автоматы меду собой и распределяя между ним фазу. Сверху, шинка закрыта пластиковым чехлом, который служит изоляцией фазной гребенки.

Применение данной гребенки, очень значительно упрощает монтаж.





В нашем примере, используется перемычка изготовленная из провода ПВ1.

После подготовки концов перемычки к подключению, одну ее сторону вставляем в верхний контакт первого автомата, другую, в верхний контакт второго. Так как, в нашем примере автомата всего два, распределение фазы на этом завершено. Но если, к примеру, автоматов было бы не 2, а 10 или 20, то фазу нужно было бы подать на каждый из них, изготовив соответствующие количество перемычек.





Переходим к последнему, свободному контакту электросчетчика. Это контакт отходящего нуля.  Изготавливаем соответствующей длинны и конфигурации перемычку, соединяющую четвертый контакт электросчетчика и нулевую шину.

Нулевая шина, как правило, всегда идет в комплекте с пластиковым боксом, в  зависимости от производителя бокса она может иметь различную длину и конфигурацию, но во всех случаях она всегда выполняет одну и туже функцию, распределение нуля по отходящим направлениям. У бокса, приведенном в нашем примере, она выглядит вот так.







Устанавливаем нулевую шину в бокс. Далее, отмеряем и изготавливаем перемычку, от четверного контакта, до нулевой шинки. Зачищаем концы, подключаем их в контактные отверстия.





Протягиваем  винты и проверяем надежность фиксации провода.





Схема подключения электросчетчика собрана полностью и готова к работе.





Осталось подключить только отходящие по направлениям и группам провода (на свет, розетки, на стиральную машину, кондиционер, водонагреватель или другое электрооборудование), фазные жилы сажаем на нижние контакты однополюсных автоматических выключателей.





А нулевые жилы, на нулевую шинку. Желательно подключать, по одному проводу в каждый контакт, максимум два. После подключения счетчика электроэнергии , необходимо обязательно проверить надежность фиксации нулевых жил в контакте.





Последним штрихом, одеваем защитную крышку на электросчетчик, предварительно прорезав ножом отверстия на ее нижней части под провода и закручиваем пломбировочный винт.

Подключение однофазного электросчетчика: схемы и способы

Электричество давно стало привычной вещью и мы уже не представляем себе жизни без благ, которые оно дает. Но найти нормального специалиста, да еще такого, который просит за свои услуги вменяемую сумму, сложно. Поэтому многие стараются сделать что возможно своими руками. К таким операциям — которые можно провести без опыта работы — относится подключение однофазного счетчика. Само подключение выполняется элементарно, нужны будут бокорезы и отвертка. Да и проверять вас придут, так что все что вы сделали, пройдет контроль.

Содержание статьи

  • 1 Кто может провести подключение однофазного счетчика
  • 2 Правила установки счетчиков
  • 3 Где установить счетчик электроэнергии
  • 4 Схемы подключения однофазных счетчиков
    • 4. 1 С вводным автоматом
    • 4.2 С автоматом и противопожарным УЗО
  • 5 Куда подключать провода

Кто может провести подключение однофазного счетчика

Вводить счетчик в эксплуатацию должен только представитель энергопоставляющей кампании, а монтаж и подключение могут сделать разные люди. Есть три пути:

  • Заказать и оплатить подключение однофазного счетчика в энергопоставляющей организации. В зависимости от договора они могут работать с вашими материалами или привезти свои. В этом случае все согласования, тестирование, акт о вводе в эксплуатацию, передача его в абонентскую службу, — все это происходит «на автомате». Вот только процесс обычно идет медленно и стоимость услуг немаленькая.
  • Найти аккредитованную фирму, которой оплатить все услуги. Тут еще проще и, обычно, быстрее, но дороже.
  • Смонтировать все самому — провести установку шкафа, подключение однофазного счетчика к нагрузке, заземлению. Дальше вызвать представителя энергосбыта для проверки и пломбировки.

Можно еще, конечно, найти «дядю Васю» и доверить ему, но за результат работы ручаться сложно. Зато выйдет эконом-вариант. Дороже, чем сделать самому, но дешевле двух других вариантов.

Может подключить счетчик и «дядя Вася», можете сделать это самостоятельно

Правила установки счетчиков

Все правила, по которым происходит подключение однофазного счетчика, прописаны в ПУЭ (правила устройства электроустановок). Изучать нормативные документы непросто — нужны навыки перевода с чиновничьего наречия на нормальный язык. В общем, правила такие:

Современные модели электрических счетчиков выпускаются под установку на DIN-рейку. Для этого на задней стенке корпуса счетчика имеется выемка, которая по форме подходит к рейке. Также есть две клипсы-зажима, которые перед установкой сдвигаются вниз (можно поддеть с лицевой части отверткой и потянуть вниз). Ставим счетчик в шкаф, навешиваем на дин-рейку, возвращаем зажимы на место — давим вверх до щелчка. Все, прибор учета установлен, осталось подключить провода.

Где установить счетчик электроэнергии

Место установки счетчика указано в проекте. Если счетчик заменяете, его ставите на место прежнего. Для новых сетей устанавливается бокс (щиток), в него уже монтируется счетчик. В многоэтажных домах есть тенденция переноса счетчиков с лестничных клеток в квартиры. С одной стороны, неплохо — доступ только и исключительно ваш. С другой — все что в квартире — под вашу ответственность. И замена, и поверка — все на вас.

При подписании договора на составление проекта электрификации дома, можете указать, где хотите поставить счетчик электроэнергии

Если сеть монтируется для частного дома, могут потребовать установить счетчик на столбе. Тогда для вводного автомата и счетчика требуется отдельный щит, а для всей остальной «начинки» — свой. Требование это законодательно ничем не подкреплено. Так решили в некоторых энергопоставляющих организациях. Мотивируют это тем, что контролеру проще списывать показания «со столба», т.е. не заходя в дом. Также нет возможности протянуть «левую» ветку электропитания. Так то оно так, но это не требование, а пожелание. Выполнять его или нет — решать вам. Правда, если решите ставить счетчик в доме, придется до мелочей соблюдать ПУЭ. Тут уже придется изучать нормативные документы и проводить все работы с соблюдением всех требований.

Схемы подключения однофазных счетчиков

При проектировании современных электросетей, во главу угла ставится безопасность. Поэтому перед счетчиком в обязательном порядке устанавливается коммутирующее устройство — рубильник или автомат защиты.

Один из вариантов подключения: счетчик в боксе, автомат — на улице, но под крышей… Мягко говоря, не лучшее решение. Автоматический выключатель, как и счетчик, должен быть защищен от пыли и атмосферных осадков

С вводным автоматом

В последние годы ставят двухполюсный автомат защиты. Это устройство защищает проводку и все другие устройства от перегрузки — автоматически отключит питание при превышении допустимой нагрузки. На него заводится провода, которые идут от столба (в однофазной сети их два — фаза и ноль), а уже от вводного автомата подаются на счетчик. Расстояние от автомата до счетчика — не более 10 метров (ПУЭ: 1.5.36).

Один из вариантов подключения однофазного счетчика

Дальше могут быть варианты. В принципе, со счетчика можно подавать электроэнергию непосредственно на потребителей. Тогда схема подключения однофазного счетчика будет выглядеть как на рисунке выше. С выхода счетчика фазный провод идет на автоматы, нейтраль заводится на шину, и дальше уже «раздача» идет с шины.

С автоматом и противопожарным УЗО

Но автомат защиты следит только за перегрузками, отключит питание при перегреве проводов или при коротком замыкании. На пробой изоляции, прикосновение человека к проводу под напряжением, автомат не реагирует. Для этого надо ставить УЗО (устройство защитного отключения). И пусть их рекомендуют ставить почти на каждую группу, кроме тех к которым подключается только освещение в комнатах (для уличного освещения или света в ванной УЗО необходимо). Для защиты всей проводки полностью, для предотвращения пожара, надо поставить общее УЗО.

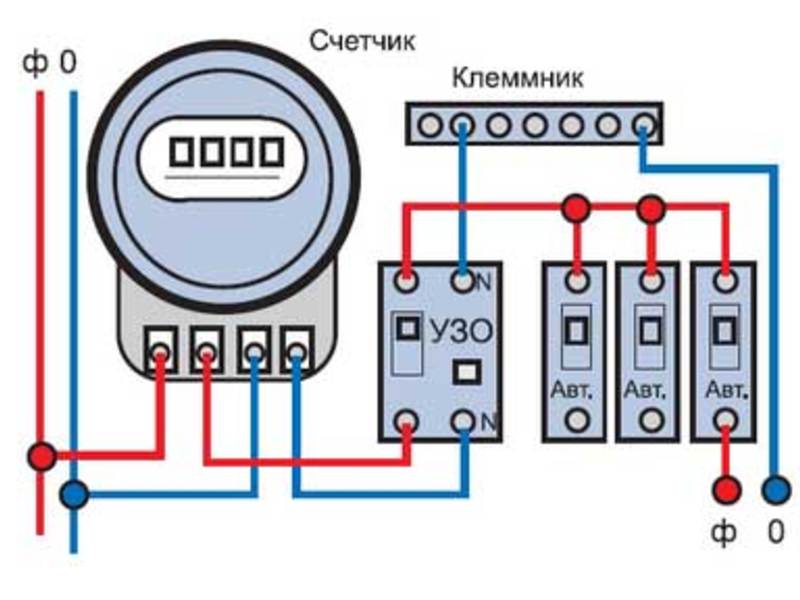

Лучше, если подключение однофазного счетчика сделать по такой схеме — после счетчика установлено УЗО

Общие УЗО ставят после счетчика. Ток утечки берут большой — не менее 100 мА. Этот прибор называют еще противопожарным, так как он обесточит сеть при сильном токе утечки, который может вызвать искрение, а, следовательно, и пожар. На него заводится и ноль, и фаза — чтобы была возможность полностью обесточить сеть. С выхода УЗО фаза идет на автоматы и УЗО более низкого уровня, а нейтраль заводится на шину. И подается ноль уже с этой шины.

Куда подключать провода

Физическое подключение проводов к однофазному счетчику — дело одной-двух минут. Подключаются провода почти всегда одинаково. Без разницы, индукционный (механический) он или электронный, однотарифный, многозоновый, двухтарифный. Подключение проводов всегда одинаковое. Чтобы быть уверенным, найдите схему подключения в паспорте, но выглядеть она будет с высокой вероятностью также, как на рисунке ниже. Приведен счетчик Энергомера, но аналогично устанавливают любой из 1-фазных счетчиков Меркурий.

Как подключать провода к счетчикам на одну фазу

Фаза заводится на первую клемму счетчика. Она может быть подписана «линия», может стоять буква Л либо L. Обычно это крайняя левая клемма. Вторая клемма может быть подписана как «вых Л», «нагрузка». От нее провод идет на противопожарное УЗО, если оно есть, или сразу на группы потребителей.

Нейтраль (ноль) заводится на третью по счету клемму. С четвертой ноль идет на второй вход противопожарного УЗО, либо на шину нейтрали.

Само подключение однофазного счетчика происходит так:

Та же операция повторяется со всеми остальными проводниками. И вообще, все провода при сборке щитка подключаются именно так. Да и в дальнейшем, при подключении различной бытовой техники, придется повторять эту процедуру.

Как подключить и установить 1-фазный счетчик электроэнергии кВтч? NEC и IEC

Установка однофазного счетчика электроэнергии | 1-Φ, 2-проводной электросчетчик для питания и обслуживания сетей переменного тока 230 В и 120 В/240 В

(от источника питания до главного распределительного щита (MDB) и центров нагрузки в соответствии с NEC и IEC)

В следующих пошаговых руководствах по установке счетчика мы покажем, как подключить однофазный электросчетчик для 230 В переменного тока (Великобритания, ЕС на основе IEC) и установить однофазные 120 В и 240 В (США на основе NEC) правила для существующих или установка новой сети.

Для общей и ясной иллюстрации мы использовали КРАСНЫЙ цвет для фазы, линии или провода под напряжением, а ЧЕРНЫЙ цвет показывает нейтральный провод. Версии с цветовой кодировкой также включены для цветовых кодов проводки IEC и NEC.

  • Связанный пост: Как подключить трехфазный счетчик электроэнергии от источника питания к главному распределительному щиту?

Щелкните изображение, чтобы увеличить его

Предупреждение : В этих примерах показана наиболее часто используемая схема и типовая проводка для установки электросчетчиков в Великобритании, ЕС, Индии, Пакистане, Южной Африке, Объединенных Арабских Эмиратах и ​​других МЭК (международных Электротехническая комиссия) следующих стран. То же правило применяется к NEC (Национальным электротехническим нормам и правилам) в США и Канаде. Могут быть некоторые вариации в зависимости от конкретных областей, конструкции счетчика (умная электроника или электромеханический) и системы питания. Настройка может отличаться в других типах счетчиков кВтч или электроэнергии в разных местах по всему миру. Для надлежащей безопасности. Пожалуйста, свяжитесь с поставщиком оборудования и услуг, чтобы подтвердить тип подключения перед установкой электропроводки.

Имейте в виду, что выполнение электромонтажных работ своими руками опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем практиковать какие-либо изменения/модификации в электропроводных соединениях. Кроме того, необходимо получить необходимые лицензии и одобрение местных властей, прежде чем выполнять установку существующих или новых услуг.

Будьте осторожны: Не прикасайтесь металлическими инструментами к винтовым клеммам, если цепь находится под напряжением, особенно в случае счетчиков на 230 и 400 В (IEC), так как винты клеммной колодки не изолированы.

Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Содержание

Проводка однофазного счетчика для 230 В переменного тока – (Великобритания и ЕС) – IEC

В Великобритании, ЕС, Азии и странах IEC однофазное питание 230 В переменного тока обеспечивается двумя системы проводов (фазы и нейтрали) от трансформатора (однофазного 230В или трехфазного трансформатора 400/230В) к распределительной коробке и далее к главному распределительному щиту в жилых помещениях.

Электросчетчик (он же счетчик энергии или счетчик кВтч «киловатт-час») может быть цифровым (интеллектуальным со светодиодным дисплеем, известным как электронный счетчик) или аналоговым (электромеханическим) с вращающимся алюминиевым диском. В настоящее время интеллектуальные счетчики электроэнергии широко используются из-за дополнительных полезных функций и преимуществ по сравнению со старой школьной технологией. Вот почему правительство Великобритании потребовало от поставщиков электроэнергии установить интеллектуальные счетчики вместо аналоговых счетчиков.

Нажмите на изображение, чтобы увеличить

Установка однофазного счетчика электроэнергии (1 фаза, 2 провода, счетчик энергии 230 В переменного тока)
  1. Прежде всего, перед выполнением работ на электроустановках обязательно отключите основное питание.
  2. Начиная с левой стороны для ГЛАВНОГО, подключите входящий (от трансформатора) Фазный (Линейный) провод к 1-му разъему счетчика (Основной).
  3. Подсоедините входящий нейтральный (N) провод ко 2-му разъему счетчика.
  4. Со стороны нагрузки подключите исходящую нейтраль в 3-й слот.
  5. Теперь подключите отходящий фазовый провод в 4-й разъем и подключите его к главному распределительному щиту, как показано на рис.

Ниже приведена базовая схема подключения для установки однофазного , 2- проводов ) счетчика кВтч ( цифровой или аналоговый счетчик энергии ) от источника питания 230 В переменного тока к главному распределительному щиту в доме.

Щелкните изображение, чтобы увеличить его.

Убедитесь, что расходомер расположен вертикально по центральной линии. Надежно затяните болты, шайбы, гайки и т. д. и после подключения проводов к счетчику закройте защитные окна. Таким образом, работа по установке однофазного счетчика успешно завершена. Вы можете включить основное питание, чтобы проверить и убедиться, что все в порядке и работает ли он соответствующим образом.

Вот еще один живой пример счетчика электроэнергии, который был установлен на главном столбе (коммунальном столбе) рядом с домами потребителей.

Нажмите на изображение, чтобы увеличить

На приведенных выше рисунках и диаграммах:

  • P IN = Фаза на входе или фаза от источника питающего напряжения (т.е. от трансформатора)
  • P OUT = исходящая фаза или линия к домашнему главному распределительному щиту.
  • N IN = Входящая нейтраль от источника питающего напряжения.
  • N UOT = Выход Нейтраль на главный распределительный щит дома.
Общие требования к установке однофазного счетчика на 230 В
  • Вы должны связаться с поставщиками электроэнергии и проинформировать их перед установкой/модификацией или подключением счетчика.
  • Для всех кабелей используйте только одножильный ПВХ с двойной изоляцией.
  • В случае электросчетчиков и низковольтных щитов и распределительных устройств с номиналом +100 Ампер должно быть обеспечено свободное пространство шириной 900 мм.
  • Используйте минимум 4 мм 2 (многожильный медный провод) между потребительским блоком и электросчетчиком.
  • Выводы счетчика (кабели, используемые для подключения вашего счетчика к вырезу или главному выключателю) должны иметь двойную изоляцию размером 25 мм и должным образом входить в пазы счетчика.
  • Хвостовики счетчика должны быть как можно короче, или, по крайней мере, длина хвостовиков счетчика от выреза через прибор учета до блока потребителя) всегда должна быть не более 3 метров кабеля (подробнее в BS7671 Рег. 434.2). .1).
  • Вам придется обратиться к лицензированному электрику для подключения проводов от распределительного щита к электросчетчику. Электричество будет предоставлено позже поставщиками электроэнергии, предъявив им сертификат BS7671, подписанный вашим электриком.
  • Коробка счетчика должна быть установлена ​​на внешней стороне стены, к которой можно легко получить доступ спереди и которая вряд ли будет повреждена.
  • Над или под коробкой электросчетчика не должно быть газового счетчика, телефона и другого коммунального оборудования.
  • Шкаф счетчика (установленный на поверхности или заподлицо), одобренный электросетями Великобритании, может использоваться на основании надлежащих руководств и норм.

Хоккейная клюшка 38 мм (трубчатая) со шкафом счетчика должна быть установлена ​​в соответствии со следующими минимальными спецификациями.

Шкаф счетчика с уровня земли

  • Мин. 600 мм
  • Макс. 1100 мм

Наконечники счетчика

  • 25 мм

Расстояние от передней части шкафа

  • Мин. 1000 мм

Хоккейная клюшка (готовая трубка)

38 мм (минимальная высота 1450 мм и длина 310 мм) и минимальная глубина 500 мм в саду.

Отверстие для ввода кабеля

  • 20/30 мм

Общая проводка однофазного счетчика (цветовая маркировка IEC) от общего источника питания до главного распределительного щита будет выглядеть следующим образом.

Нажмите на картинку, чтобы увеличить

Проводка однофазного счетчика с использованием старой версии с цветовой маркировкой Великобритании (до 2004 г.), но по-прежнему применима для других стран Азии и Саудовской Аравии, ОАЭ, ЮАР и т. д.

Нажмите на изображение, чтобы увеличить Текущее устройство)?

Проводка однофазного счетчика на 120 В и 240 В – США – NEC

Уровень напряжения для однофазного и трехфазного питания в США отличается от уровня в Великобритании и ЕС. Таким образом, конструкции оборудования для приборов и счетчиков также различаются для разных уровней напряжения. Например, в случае однофазного трансформатора (7200 В / 240 В и 120 В), установленного на столбе электросети, уровень напряжения между линией и нейтралью составляет 120 В для одной фазы (2 провода как «горячий» и «нейтральный»), а напряжение между двумя «горячими» проводами ( Hot 1 & Hot 2) — однофазное напряжение 240 В.

В следующих разделах мы покажем, как подключить электросчетчик для однофазной сети 120 В и 240 В в соответствии с NEC.

Нажмите на изображение, чтобы увеличить

Как подключить однофазный электросчетчик на 120 В?

Давайте посмотрим, как подключить 1-фазный, 2-проводной счетчик электроэнергии на 120 В переменного тока.

  1. Прежде всего, перед выполнением работ на электроустановках обязательно отключите основной источник питания.
  2. Подсоедините Линейный ВХОД, идущий от трансформатора, как «ГОРЯЧИЙ» провод к верхнему левому наконечнику (черного цвета).
  3. Подключите Line OUT как «ГОРЯЧИЙ» провод (со стороны нагрузки) от верхнего правого наконечника к центру нагрузки или главному выключателю распределительной коробки (красного цвета).
  4. Подсоедините перемычку (белого цвета) между двумя нижними выступами, как показано на рис.
  5. Вы можете подключить нейтраль к центральному наконечнику, помеченному как (G & N), но это необязательно. Просто подключите линию нагрузки (горячую) и нейтральный провод к блоку главного выключателя. Полоса провода на задней стороне измерителя DEM к нейронной точке должна быть подключена в соответствии с инструкцией (см. следующие примечания). Имейте в виду, что эта защелка поставляется только со счетчиком для 120 В или двухфазного питания 240 В и 120 В, но не со счетчиками, предназначенными только для 240 В.
  6. Для этих цепей на 120 В можно использовать провод №10AWG (медь) или №8 AWG (алюминий) (подробности см. ниже).
    7. Для заземления (защитного заземления) рекомендуется использовать медный провод
  7. #4 AWG (American Wire Gauge).
  8. Теперь осторожно установите и закрепите счетчик, не защемляя гибкий провод в коробке счетчика (т.е. 4 штыря счетчика на 4 зажима в коробке счетчика).

Щелкните изображение, чтобы увеличить его

В случае счетчиков типа DEM снимите зажим на задней стороне счетчика. Если нейтральный провод (белого цвета) подключен к центральному выступу в гнезде счетчика, просто подключите гибкий провод (18-20 AWG) на винте на задней стороне счетчика к этой нейтральной клемме, если нет, просто подключите к другому. нейтральные точки, такие как нейтральная полоса в коробке панели. Имейте в виду, что нет необходимости подключать нейтраль к розетке счетчика в случае комплектов счетчика USG.

Защелка или металлическая лента должны быть закрыты для записи и считывания показаний счетчика электроэнергии для расчета счетов за электроэнергию и использования ватт-часов. Также обратите внимание, что неправильное подключение этого гибкого провода к другим винтам приведет к срабатыванию выключателя, может вызвать вспышку, повреждение счетчика или даже серьезные травмы в результате опасного возгорания.

Нажмите на изображение, чтобы увеличить

Как подключить однофазный электросчетчик на 240 В?

Давайте посмотрим, как подключить 1-фазный, 3-проводной или 2-проводной счетчик электроэнергии 240 В и 120 В переменного тока.

  1. Отключите основной источник питания перед выполнением работ на электроустановках.
  2. Подсоедините входящий провод Line 1 IN (как Hot 1) от трансформатора к верхнему левому наконечнику (красного цвета).
  3. Подсоедините входящий провод Line 2 IN (как Hot 2) от трансформатора к верхнему правому наконечнику (черного цвета).
  4. Подсоедините провод OUT линии 1 как «HOT 1» (со стороны нагрузки) от нижнего левого наконечника к центру нагрузки или главному выключателю распределительной коробки (красного цвета).
  5. Подсоедините провод OUT линии 2 как «HOT 2» (со стороны нагрузки) от нижнего правого наконечника к центру нагрузки или главному выключателю распределительной коробки (черный цвет).
  6. При желании вы можете подключить нейтральный провод к маркировке центрального наконечника как N и G. Поскольку нейтраль не нужна, если вы используете только цепи 240 В. Если вам все еще нужны цепи на 120 В, вам придется подключить нейтральный провод к распределительной коробке, где 120 В переменного тока доступно между любым горячим проводом и нейтральным проводом, а однофазное напряжение 240 В доступно между двумя горячими проводами.
  7. Вы можете использовать #8AWG (медь) или #6 AWG (алюминий) для цепей 240 В (подробности см. ниже).
    8. Для заземления (защитного заземления) рекомендуется использовать медный провод
  8. #4 AWG.
  9. Теперь осторожно воткните счетчик в гнездо счетчика (сильным нажатием) и восстановите питание, чтобы убедиться, что все в порядке и работает правильно в соответствии с планом и проектом. Сделанный.

Щелкните изображение, чтобы увеличить его

Размеры кабелей и проводов для горячих, нейтральных и заземляющих проводов – NEC

Используйте надлежащее сечение проводов в зависимости от цепей нагрузки. В этом общем сценарии вы можете использовать № 10AWG (медь) или № 8 AWG (алюминий) для этих цепей 120 В. Для 100 ампер вы можете использовать № 4 AWG для меди и № 2 AWG для алюминия для сервисных линий (как горячих, так и нейтральных). Точно так же для 100 ампер вы можете использовать 2/0 тыс.смил (AWG) для меди и 4/0 тыс.смил для алюминия (на основе таблицы NEC 250.122). Кроме того, для заземляющего провода к заземляющему стержню необходимо использовать провод минимум №4 AWG. Вы можете проверить код города для подтверждения.

В следующей таблице показаны типичные размеры проводов линии Miniman, нулевого провода и провода заземления.

Размер выключателя Типовые сечения проводов для измерительной и панельной коробки
Ⓛ Ⓝ Ⓖ
Линейный проводник Нейтральный проводник* Провод заземления
Алюминий Медь Алюминий Медь Алюминий Медь
100 А #2 #4 #4 #4 #6 #4
200 А 4/0 2/0 2/0 1/0 #2 #4

*Нейтральный размер определяется расчетом нагрузки и таблицей NEC 250. 122. Всегда сверяйтесь с местными кодами городов.

Вот таблица в формате изображения, если вам нужно скачать в качестве справки.

Общие требования к установке однофазного счетчика на 120 В и 240 В
  • Коробка счетчика должна быть плотно и надежно прикреплена к стене или прочно закреплена на твердой поверхности на нужном уровне.
  • Используйте только утвержденный материал для измерительной коробки, такой как кабелепровод, оцинкованная труба и соединительная скоба.
  • Винты соединения проводов и наконечников должны быть затянуты, т.е. прочная заделка.
  • Используйте надлежащий размер провода для точного номинального тока оборудования, а также мощности распределительной коробки и центров нагрузки.
  • Проверьте защелку на задней стороне счетчика на правильность соединения в соответствии со счетчиками 120 В и 240 В.
  • Наконец, проверьте и проверьте подключение проводки в соответствии с руководством пользователя, предоставленным поставщиком вместе со счетчиком.

Счетчик от уровня земли

  • 4 фута до 5 футов-6 дюймов.

Расстояние от передней части шкафа счетчика

  • Мин. свободное пространство 4 фута и 12 дюймов со всех сторон.

Разделение  с газовыми и другими счетчиками

  • Минимум от 3 до 5 футов и 6 дюймов на выходной стороне штанги газового счетчика.

Соединение подземной трубы

  • Минимум 18 дюймов ниже линии земли.

Жесткий кабелепровод

  • Согласно NEC

Размер провода заземления относительно заземляющего стержня

  • №4 AWG (медь)

Учебники по проводке NEC и IEC:

Учебники по проводке центра нагрузки, панелей и распределительных щитов

NEC – США

  • Как подключить главную панель 120 В и 240 В? Установка коробки выключателя
  • Как подключить 240 В, 208 В и 120 В, 1- и 3-фазную, главную панель треугольника с высокой ногой?
  • Как подключить 208 В и 120 В, 1-фазную и 3-фазную главную панель? Проводка распределительного щита
  • Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную панель обслуживания?
  • Как определить правильный размер подпанели?
  • Как подключить субпанель? Установка главного наконечника для 120/240 В
  • Как определить количество автоматических выключателей в щите?
  • Как найти количество лампочек на одном автоматическом выключателе?
  • Как найти количество розеток на одном автоматическом выключателе?
  • Как определить размер центра нагрузки, щитов и распределительного щита?

IEC – Великобритания и ЕС

  • Как подключить однофазный потребительский блок 230 В с УЗО? МЭК, Великобритания и ЕС
  • Как подключить потребительский блок с двойной раздельной нагрузкой 230 В? – УЗО+МКБ
  • Как подключить 1-фазный потребительский блок с раздельной нагрузкой? – УЗО+ВДТ
  • Как подключить комбинацию из 3 и 1-Φ распределительного щита 400/230 В?
  • Как подключить 1-фазный и 3-фазный щит распределения нагрузки?
  • Как подключить трехфазный распределительный щит 400 В? МЭК и Великобритания
  • Как подключить гаражный потребительский блок?
  • Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка
  • Как подключить 3-контактную вилку Великобритании? Подключение штекера BS1363
  • Как подключить 3-контактную розетку для Великобритании? Подключение разъема BS1363
  • Проводка распределительного щита с УЗО (устройства защитного отключения) – однофазное домашнее питание.
  • Электропроводка распределительного щита (однофазное питание от опоры электросети и счетчика энергии к потребительскому блоку)

Общая домашняя электропроводка (как NEC, так и IEC)

  • Установка однофазной электропроводки в доме в соответствии с NEC и IEC
  • Установка трехфазной электропроводки в доме
  • Установка однофазной электропроводки в многоэтажном здании
  • Установка трехфазной электропроводки в многоэтажном здании
  • Как найти подходящий размер кабеля и провода для установки электропроводки? Примеры в имперской и метрической системе
  • Как найти правильный размер автоматического выключателя? Калькулятор выключателя и примеры
  • Еще больше пошаговых руководств и руководств по прокладке домашней электропроводки

URL Скопировано

Как установить однофазный счетчик электроэнергии MID — Zhejiang Yongtailong Electronic Co., Ltd

Как установить однофазный счетчик электроэнергии MID

9

9

9 M1DL-MID представляет собой однофазный счетчик электроэнергии MID, предназначенный для прямого подключения к распределительной сети. Он измеряет активную энергию в направлении импорта и отображает данные на ЖК-дисплее с семью цифрами. Устройство также имеет выходные импульсы SO. Эти функции позволяют пользователю легко и точно рассчитывать потребление энергии и экономить деньги. Счетчик MID регистрирует потребление энергии зарядными установками и конкретными зарядными устройствами. Он соответствует Директиве по измерительным приборам и обеспечивает более точный метод измерения энергопотребления. Чтобы установить счетчик MID, подключите счетчик к зарядному устройству и установите его на DIN-рейку. При монтаже счетчика убедитесь, что винты надежно затянуты. Также рекомендуется использовать изоляционную пластину поверх винтов, так как незатянутые винты могут привести к пожару. Наконец, установите кабель связи STP в соответствии со схемой.

YTL DEM1A 100A Din-Rail 1 Модель фазы 1 Многоканальный измеритель мощности, одобренный MID

Серийный номер MID находится под экраном измерителя мощности MID. Если этот номер введен неправильно, устройство не будет работать и недоступно для редактирования. Рядом с серийным номером MID появится красный значок предупреждения. В качестве сообщения об ошибке также будет отображаться «Не найдено». Счетчик энергии, монтируемый на DIN-рейку, предназначен для установки на DIN-рейку и идеально подходит для приложений распределения затрат и выставления счетов. Компактный счетчик имеет инструментальные значения и может работать в одно- или трехфазных системах. Он имеет класс точности B или 1.0 и одобрен MID и IEC. Монтируемый на DIN-рейку счетчик энергии доступен в различных конфигурациях и размерах модуля. Некоторые модели также включают импульсную связь и связь Modbus для легкой интеграции данных с BMS и АМР системы. Они имеют возможность отображать потребление энергии в режиме реального времени и подходят для однофазных или многофазных систем. Еще одним преимуществом счетчика электроэнергии, монтируемого на DIN-рейку, является его универсальность.

Совместим со многими типами питания и функциями. Эти измерители предлагают множество функций, включая модуль управления питанием, драйвер ЖК-дисплея и интерфейс SPI/I2C. Они также поддерживают температурную компенсацию малой мощности и одобрены MID. Стандарт DLMS/COSEM для однофазных счетчиков электроэнергии представляет собой набор классов интерфейса, обеспечивающих обмен данными между данными счетчика и внешними устройствами. Эти интерфейсы поддерживают дистанционное считывание показаний счетчиков, управление и дополнительные услуги для учета электроэнергии. Это международный стандарт, опубликованный как IEC 62056. Точно так же COSEM, или Companion Specification for Energy Metering, предоставляет объектно-ориентированную модель интерфейса для взаимодействия с оборудованием для измерения энергии. Он предназначен для обеспечения независимого от производителя метода получения данных с любого счетчика. Однофазный счетчик электроэнергии DLMS/COSEM предоставляет ряд расширенных функций, таких как синхронизация часов, данные измерений и профили, а также поддержка обновлений прошивки.

Кроме того, он включает службы аутентификации и шифрования на основе симметричного шифрования.

РубрикаРазное
