Установка сэндвич труба для дымохода: Как собрать сэндвич дымоход своими руками

Монтаж сэндвич трубы для дымохода: утепленные из нержавейки

• Особенности конструкции
• Устройство и габаритные размеры дымоотвода
• Сечения
• Некоторые тонкости установки двустенных дымоходов
• Проход через крышу: как сделать правильно

Основной функцией дымохода является образование естественной тяги и вывод продуктов сгорания, когда используется печное или газовое отопление. Практически именно от его конструкции, качества производства и грамотности монтажа во многом зависит эффективность системы отопления и ее безопасность в целом. Поэтому так важны его долговечность, прочность, максимальное соответствие условиям эксплуатации и пожаробезопасность.

Пожалуй, этим параметрам лучшим образом соответствуют дымоходы сэндвич. При использовании конструкции из нержавейки дымоотвод получается двусторонний. Это дает определенные преимущества над односторонними конструкциями:

• больше соответствует требованиями пожарной безопасности;
• обеспечивает более качественную теплоизоляцию;
• ее двусторонняя конструкция снижает вероятность образования конденсата на поверхности изнутри, улучшая тем самым параметры тяги.

При этом монтаж сэндвич трубы для дымохода довольно простой и под силу одному человеку.

Особенности конструкции ↑

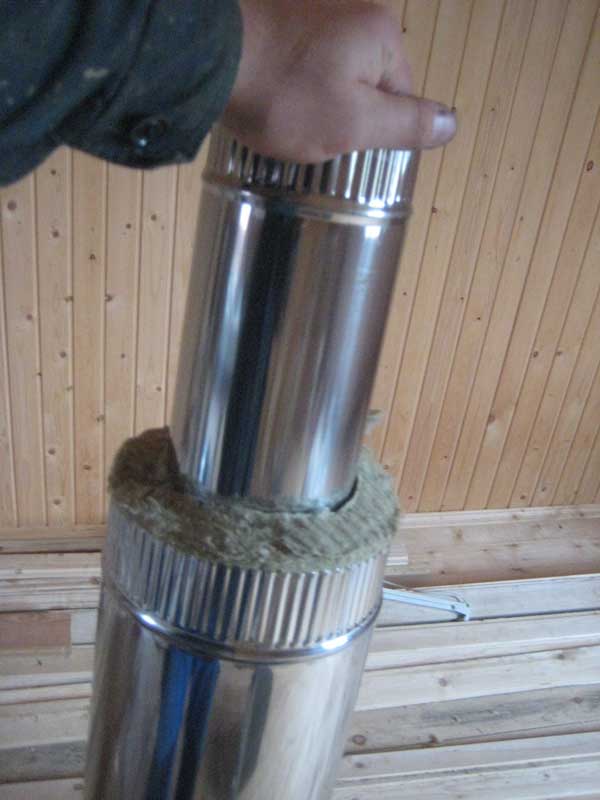

Они состоят из двух труб: внутренней и наружной, с проложенным между ними теплоизоляционным слоем. Обычно это базальтовое негорючее волокно толщиной 25-60 мм. Внутреннюю изготавливают из стали (чаще нержавеющей), а внешнюю – из меди, латуни, той же нержавейки либо другого материала. Оцинкованные желательно не использовать, поскольку они меняют свое сечение при нагревании и охлаждении.

На заметку

Единственной проблемой при укладке утеплителя является нахлест с подрезом в полтолщины и перехлест в 100 мм, что создает определенные неудобства при монтаже.

Одним из лучших на сегодня вариантов из нержавейки является теплоизолированная сэндвич труба для дымохода Вулкан с трехслойной конструкцией:

• внутренняя из нержавеющей стали – кислотоупорная и жаропрочная,
• базальтовая вата – выдерживает нагрев до примерно 750°,
• внешняя из нержавеющей аустенитной стали – обеспечивает жесткость каркаса и удерживает геометрию дымопровода.

В последнее время набирают популярность эмалированные дымоходы сэндвич. По сравнению с обычными их максимальный температурный порог выше – до 900° C. Эмалированный вариант изготавливают из специальной стали в 0,5 мм, покрытой с обеих сторон стеклянной эмалью. Благодаря уникальным свойствам эмалированного покрытия эти дымоотводы не подвержены воздействию конденсата, который образуется на его стенках. Значительно улучшается также проводимость, то есть одновременно увеличивается КПД самого отопительного прибора. Как показывает практика, надежность и долговечность двухстенного дымоотвода этого типа увеличивается в несколько раз. Стоит также отметить, что  покрытые черной эмалью, они имеют эстетичный вид и прекрасно вписываются в любой интерьер.

Устройство и габаритные размеры дымоотвода ↑

Монтаж начинают после определения его сечения и длины

Сечения ↑

Сечение напрямую зависит от тепловой мощности прибора и должно соответствовать СниП. Наиболее оптимальные значения выбирают согласно следующим рекомендациям:

• тепловая мощность до 3,5кВт – 0,14 х 014 м,
• при 3,5–5,2 кВт – 0,14 х 0,2 м,
• при 5,2–7 кВт – 0,14 х 0,27 м.

В случае круглого поперечного сечения трубы, оно по площади должно быть эквивалентно прямоугольному.

Дымоходы сэндвич из нержавеющей стали: размеры

Длину рассчитывают, исходя из следующих положений СниП.

• Высота должна начинаться от 500 см.
• Дымопровод должен быть выше конька дома самое меньшее на 50 см.
• Если для кровли использован горючий материал, высота его вывода от парапета или конька должна составлять 1–1,5 м.

Важно

Если пристройка дома выше него, то дымопровод обязательно следует выводить выше пристройки. То же справедливо и в случае более высоких близ стоящих зданий.

Конструкция может возвышаться над крышей:




• плоская крыша – от 500 мм,
• труба находится на расстоянии не больше 1,5 м от парапета или конька – от 500 мм,
• расстояние от нее до конька составляет 1,5–3 м – не ниже последнего,
• при расстоянии до конька, начиная с 3 м  – не ниже, чем линия, проведенная вниз от последнего под углом 10°.

Внимание

Чем ниже будет расположена труба по скату крыши, тем больше она должна возвышаться над ее поверхностью.

Некоторые тонкости установки двустенных дымоходов ↑

• Сэндвич дымоход этого типа  всегда устанавливают  по направлению снизу вверх.
• Соединение отдельных деталей – раструбное, то есть один элемент вставляется в другой.
• Если он будет работать при избыточном давлении, то дополнительно используют герметизирующие муфты.
• Первый фрагмент дымоотвода соединяют с патрубком отопительного прибора.
• Хотя это и утепленные дымоходы сэндвичи, однако в некоторых местах, например, балках или перекрытиях, может возникнуть необходимость дополнительной защиты.

Некоторую сложность может вызвать проход конструкции через крышу. Рассмотрим этот вопрос подробнее.

Проход через крышу: как сделать правильно ↑

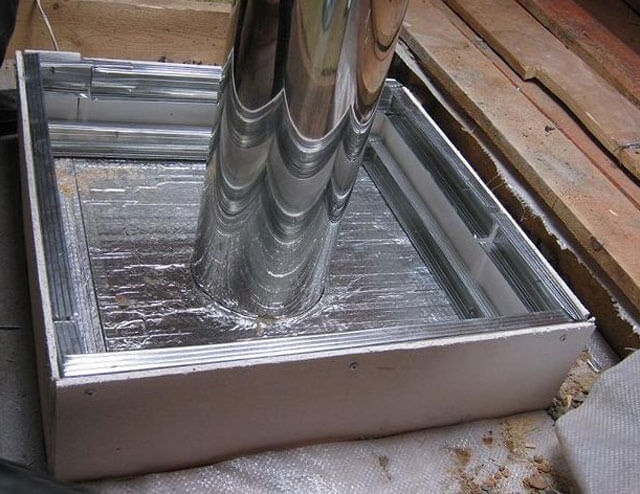

Безопасный выход дымоотвода наружу обеспечивают при помощи специального элемента – крышной разделки. Выполненное из металла изделие не дает соприкоснуться трубе к конструкциям крыши.

Совет

Крышная разделка подбирается под угол наклона крыши. Есть и стандартные – под наклон крыши 15-35° или 35-55°.

• Сначала намечают место, через которое  дымоотвод пройдет через крышу. Наносят разметку маркером или карандашом, еще раз проверяют и делают с внутренней стороны отверстие в кровле. Размеры отверстия должны позволять дымоотводу свободно проходить через нее.
• Для герметизации изнутри крепят подкрышный лист, а снаружи устанавливают крышную разделку. Угол регулируют за счет ее конусной части. Края же заводятся или под конек, или под кровельный лист.
• После закрепления регулируемого фартука, который герметизирует место стыка дымоотвода и разделки, можно приступать к установке следующего элемента.Так завершают проход дымохода через кровлю. Затем наращивают трубу до нужной длины и устанавливают на его конце зонтик, чтобы уберечь его от осадков.

Рекомендуем

Сэндвич дымоход нужно собирать таким образом, чтобы в месте его прохождения через крышу не образовались стыки, которые представляют собой потенциальную опасность.

© 2022 stylekrov.ru

Как лучше установить дымоход: внутри или снаружи

Многие полагают, что дымоход лучше выводить снаружи дома (в стену). Достаточно вспомнить пресловутые буржуйки — вывели трубу в форточку и все готово. А дымоход внутри дома, мол, это опасно, не красиво, да и не модно… Но не все так однозначно. У каждого варианта расположения дымохода есть как свои плюсы, так и минусы. Об этом в нашей статье.

Обратим внимание, что речь пойдет о дымоходных изделиях по типу “сэндвич”. Особенность таких дымоходов в их конструкции — одна металлическая труба располагается в другой (с большим диаметром), а образовавшееся свободное пространство заполнено изоляционным материалом.

Такая конструкция обеспечивает минимальный нагрев внешней трубы, при этом внутренняя труба отлично держит тепло. Кстати, основное назначение “сэндвич-дымоходов” — отсутствие конденсата.

Прежде чем перейдем к плюсам и минусам установки дымохода внутри/снаружи, давайте сразу исключим вариант “вывод трубы в форточку” (если у вас, конечно, не буржуйка). Такая установка дымохода — плохая затея. Все дело в тяге, а точнее — в ее отсутствии, что приведет не только к проблеме с розжигом печи, но и, что еще хуже, — обеспечит обратное движение продуктов горения. В результате дым будет попадать не на улицу, а обратно в ваш дом. Это не только неприятно, но и крайне опасно для здоровья.

Возьмите себе на заметку: для нормальной тяги нужно обеспечить минимальную высоту трубы (речь идет о вертикальной трубе) от колосника до верхнего оголовка 5 метров. Чем выше мощность печи (кВт), тем выше должен быть дымоход. Оптимальную высоту производитель указывает в паспорте изделия.

Плюсы расположения сэндвич-трубы

внутри дома

Вернемся к основному вопросу — где лучше установить дымоход: внутри или снаружи здания.

Думаем, вы точно встречали здания, у которых труба выходит из крыши. То есть дымоход располагается внутри дома. Этот вариант считается классическим, и с его плюсов мы и начнем.

• Стабильная тяга за счет отсутствия изгибов
  Чем меньше в трубе изгибов, тем лучше тяга. А именно хорошая тяга — это главная задача любого дымохода.
• Надежность и долговечность
  Дымоход прослужит гораздо дольше, т.к. внутри помещения ему не страшны ни порывы ветра, которые могут сорвать трубу, ни осадки. Надежность конструкции также обеспечивается и за счет более надежного крепления к кровельным конструкциям и уменьшением выступающей части трубы.
• Больше тепла в доме
  Ввиду того, что часть трубы проходит внутри дома, то и в доме будет теплее. Как говорится — мелочь, а приятно.
• Не нарушаем теплоизоляцию стен дома
  Это эксплуатационное преимущество является бесспорным плюсом, т.к. не надо делать дополнительные отверстия в стенах.
• Конструкция выходит дешевле
  Не нужно тратиться на тройник, кронштейны, более мощные крепежи и т.д. Помимо этого, в отапливаемых помещениях можно использовать не утепленные элементы, что также экономит семейный бюджет.
• Отсутствие сложного монтажа
  Для установки дымохода внутри здания вам, скорее всего, не потребуются леса, а лишь простая лестница, которая найдется в каждом хозяйстве.
• Проще обслуживать
  В случае с расположением дымохода внутри здания вы сможете осматривать его в любых погодных условиях.
• Красивый внешний вид
  Согласитесь, труба из крыши смотрится куда более привлекательной, чем труба по фасаду здания. Хотя этот пункт мы оставим на ваше усмотрение, так как на вкус и цвет…

Минусы расположения сэндвич-трубы

внутри дома

• Крыша может начать течь
  В случае ошибок при монтаже нарушается герметичность кровли и неизбежно появляется течь в месте крепления дымохода. Чтобы этого не произошло, необходимо соблюдать все требования по устройству дымохода такого типа. Более подробно по этому вопросу можете проконсультироваться у наших специалистов по телефону: 8 (812) 605-85-05.
• Считается более пожароопасным
  Т.к. дымоход будет проходить сквозь перекрытия, важно соблюсти все правила пожарной безопасности (например, на чердаке). Иначе трагедия.
• Лучше проектировать заранее
  Если дымоход не был продуман изначально на этапе проектирования дома, то во время установки труба может попасть в балки или лаги. В таких случаях придется использовать отводы для их обхода, что будет снижать тягу дымохода и повлечет дополнительные затраты на проход. В сравнении же с установкой дымохода снаружи дома, такой проблемы не будет, т. к. какие-либо скрытые особенности просто отсутствуют.

Чтобы минимизировать финансовые и временные расходы, а также для получения наилучшей конструкции дымохода, важно закладывать дымовой канал при проектировании дома. В таком случае легче будет выдержать необходимые требования пожарной и эксплуатационной безопасности.

• Сокращает полезную площадь дома
  Да, дымоход в любом случае будет занимать место в жилой площади вашего здания. И этого избежать не получится.
• Можно получить ожог при длительном контакте
  Разумеется, если все правила проектирования и эксплуатации дымохода соблюдены, то все будет окей!

По логике, аргументы “ЗА” монтажа внутри здания будут являться аргументами “ПРОТИВ” монтажа снаружи здания; и наоборот. Но давайте все-таки их проговорим.

Плюсы расположения сэндвич-трубы

снаружи дома

• Не требуется нарушения герметичности кровли
  Все-таки отверстие в стене менее проблематично, чем в крыше.
• Менее пожароопасно
  Дымоход, расположенный снаружи здания, является менее пожароопасным.

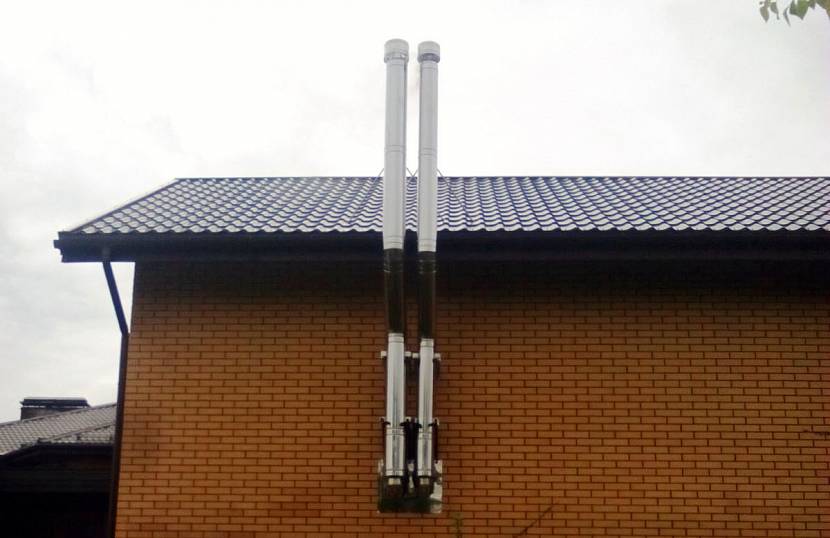

• Проще монтаж, особенно если дом уже построен
  Дымоход снаружи дома гораздо проще устанавливать, так как отсутствуют какие-либо скрытые препятствия (балки, лаги). Все на виду!
• Больше места в доме
  Дымоход не занимает полезную площадь в вашем доме, что является не маловажным аргументом особенно в условиях маленьких помещений.
• Менее травмоопасно
  Если в случае расположения дымохода внутри дома, можно обжечься при определенных условиях, то расположение дымохода снаружи здания полностью исключает такую возможность.

Минусы расположения сэндвич-трубы

снаружи дома

• Образование конденсата, засаживание трубы и снижение тяги
  Основной минус расположение дымохода снаружи здания связан с тем, что за счет контакта с внешней средой труба быстрее остывает, а, следовательно, остывают и дымовые газы. Что, в свою очередь, приводит к появлению конденсата, засаживанию трубы и снижению тяги.
• Еще раз о снижении тяги
  Чем прямее дымоход, тем лучше тяга. В случае же установки дымохода снаружи дома, образуются горизонтальные участки, которые значительно снижают тягу.
• Тепло отдается улице
  В любом случае часть тепла будет отдаваться на холодную улицу.
• Воздействие осадков и ветров
  Дымоход снаружи дома будет подвержен действию атмосферных осадков, в том числе возможным сильным порывам ветра, которые могут “вырвать” трубу.
• Нарушает теплоизоляцию стен дома
  В любом случае при установке дымохода мы получим недостаток в виде “нарушения теплоизоляции”. В данном случае за счет отверстия в стене.
• Более затратен
  Для установки дымохода снаружи здания потребуются кронштейны и крепежи, а значит и стоить он будет дороже.
• Нарушает внешний вид фасада здания
  Труба снаружи здания может портить общее впечатление от фасада, но этот минус мы относим больше ко вкусовым предпочтениям.

Если вы вдруг запутаетесь со всеми этими “минусами” и “плюсами”, то скорее звоните нам по телефону 8 (812) 605-85-05, мы вас распутаем 🙂

Хотите знать наше мнение…?

Мы рекомендуем в северных климатических условиях ставить дымоход внутри дома. В южных — уже на ваше усмотрение. Не забывайте, что основная цель дымохода — это отвод дымовых газов. Значит, чем лучше тяга, тем лучше эта задача выполняется. А тяга лучше при расположении трубы внутри дома, потому что она не контактирует с внешней средой и не остывает.

И еще, если вы начинающий строитель и планируете самостоятельно устанавливать дымоход (хоть внутри здания, хоть снаружи), то обязательно проконсультируйтесь с профильным специалистом. Такие экспертные консультации мы бесплатно оказываем по телефону: 8 (812) 605-85-05.

И не забывайте, что купить печь с дымоходом или заказать отдельную услугу монтажа дымохода «под ключ» (с гарантией безопасности по договору), вы можете в любом магазине из нашей розничной сети.

Народный камин — крупнейшая розничная сеть в России:

• более 3000 печей в наличии на складе в Северо-Западном федеральном округе;
• 30+ специализированных магазинов по продаже печей в СПб и Лен. области;
• монтаж с гарантией по договору до 3-х лет;
• 60 дней на возврат товара;
• в наличии все сопутствующие материалы: дымоходы, термоизоляция, гидроизоляция, топливо и аксессуары.

Звоните 8 (812) 605-85-05.

Будем рады помочь!

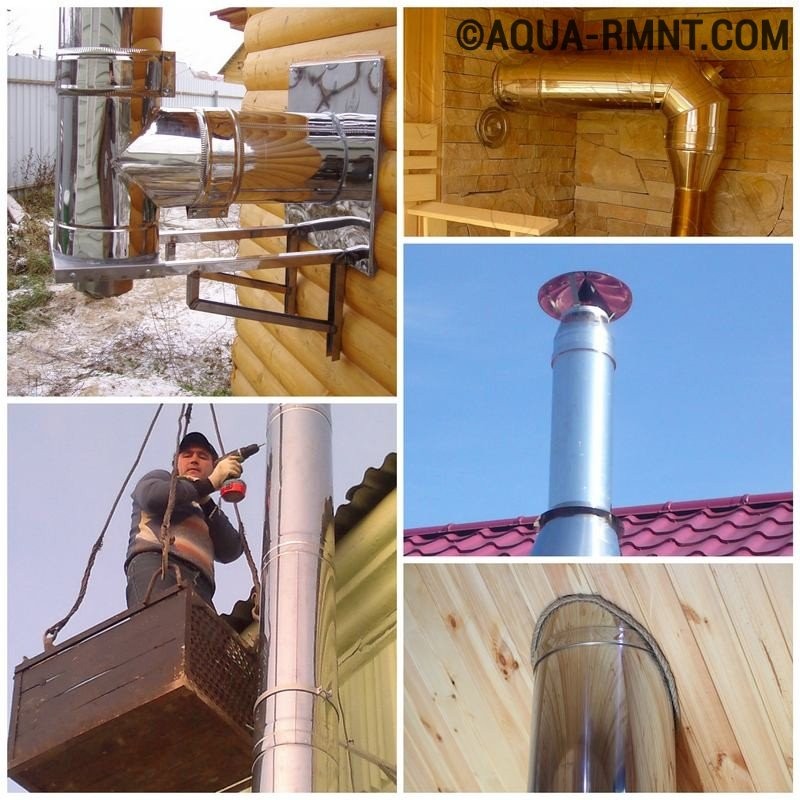

Сэндвич труба своими руками 🌡 или как собрать и установить дымоход через крышу

Общеизвестно, что для функционирования источников тепла любого типа, за исключением, быть может, электрического котла, требуется система удаления продуктов сгорания топлива. Можно обустроить дымоход в виде традиционной кирпичной трубы, также возможно применить для решения этой задачи современные композитные материалы.

В настоящее время широкое распространение среди профессиональных строителей и владельцев частных домов получили металлические сэндвич дымоходы. Они отличаются прекрасными эксплуатационными качествами и долгим сроком службы. Установка дымохода сэндвич своими руками не представляет заметных сложностей и может быть выполнена заметно быстрее строительства обычной трубы из кирпича при соблюдении правильной технологии сборки.

Дымоход из сэндвич труб может быть элегантным

Содержание

• 1. Преимущества и недостатки дымохода из сэндвич трубы
• 2. Качество материалов трубы имеет решающее значение
• 3. Влияние вида топлива на выбор дымохода
• 4. Перечень конструкционных элементов сэндвичных дымоходов
• 5. Подбираем диаметр трубы для конкретных условий
• 6. Монтаж сэндвич трубы своими руками
  • 6.1. Сборка элементов системы

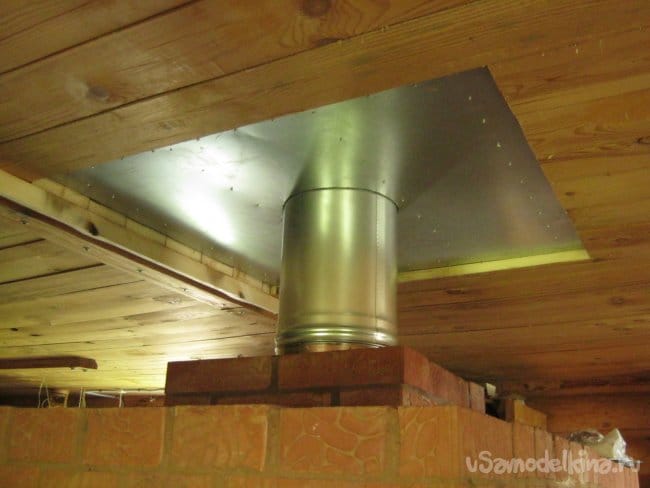

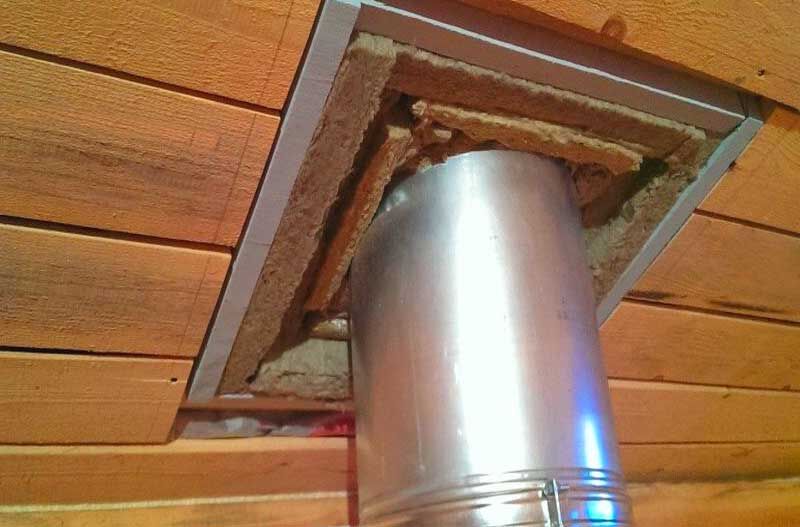

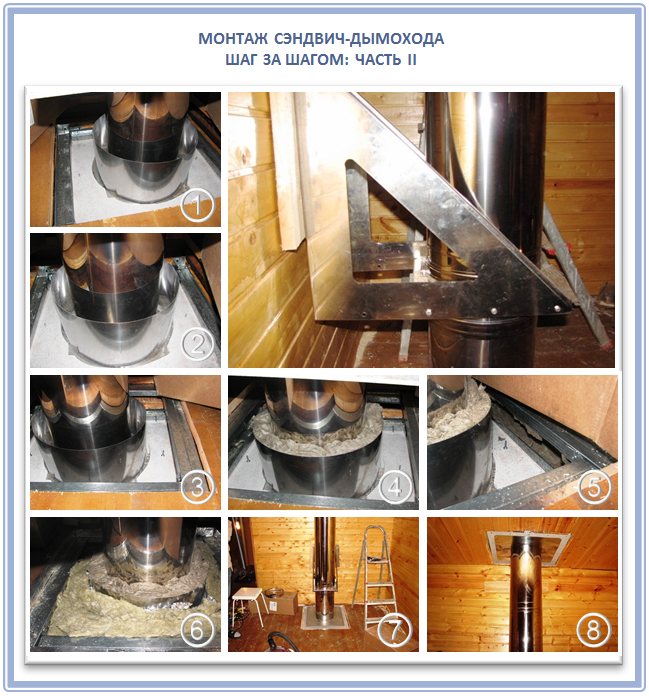

  • 6.2. Как правильно вывести сэндвич трубу через потолок и стену
  • 6.3. Как сделать проход дымоходной системы сквозь кровлю

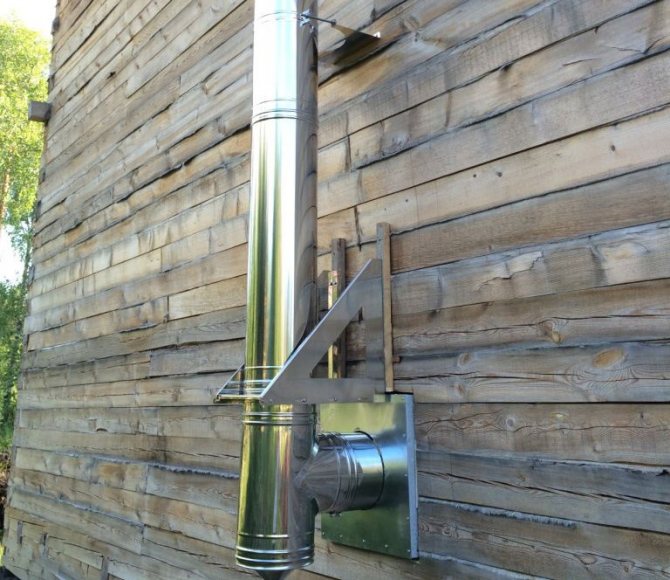

  • 6. 4. Крепление дымохода к стене
  • 6.5. Как монтировать дымоход на крыше
• 7. Эксплуатация системы и решение проблем плохой тяги
• 8. Комментарии посетителей по теме статьи

Преимущества и недостатки дымохода из сэндвич трубы

Применение металлических труб для удаления продуктов сгорания топлива практикуется с давних времен. Это обуславливается тем, что их форма оптимальна для истечения горячих газов, на гладкой внутренней поверхности меньше образуется наростов сажи. Помимо этого, по сравнению с кирпичной кладкой, значительно упрощаются монтажные работы.

Дымоходы, изготовленные из металлических труб, подвергаются воздействию агрессивных раскаленных газов. Это приводит к развитию коррозионных процессов и, в конечном итоге, к прогоранию вытяжной системы. Применение для ее изготовления стойких к коррозии металлических сплавов решает проблему лишь частично, при этом остаются следующие негативные факторы:

• Снижение тяги в дымоходе из-за высокой теплопроводности металла. Это обуславливается быстрым охлаждением горячих газов во внешних участках конструкции, контактирующей с окружающей средой.
• Конденсация паров влаги на внутренних поверхностях труб вследствие разницы температур. Это приводит к снижению их проходимости и способствует образованию сажевого налета.
• Раскаленный металлический дымоход представляет пожарную опасность. Могут возгореться элементы строительной конструкции, прикосновение к поверхности которых заканчивается для человека ожогом.

Конструкция сэндвич дымоходов, представляющая собой разделенные теплоизолирующей прокладкой коаксиально расположенные трубы, позволяет избавиться от подобных неприятных явлений. Внутренняя труба изготавливается из сплава металла, стойкого к коррозии, внешняя — зачастую делается тоже. Термоизоляционная прокладка выполняется чаще всего из плотной минеральной ваты. Сэндвичные трубы для монтажа дымохода позволяют предохранить канал удаления дыма от температурных колебаний внешней среды. Дымоходные трубы сэндвич обладают следующими преимуществами:

• минимальным образованием конденсата;
• хорошей тягой;
• пожарной безопасностью;
• возможностью монтажа снаружи здания;
• длительным сроком службы.

Сэндвич трубу можно изготовить своими руками

К недостаткам элементов сэндвич дымоходов относится возможная разгерметизация конструкции в процессе длительной эксплуатации. При резких температурных колебаниях внешней среды может нарушиться механическая целостность изделия. К тому же они имеют достаточно высокую стоимость. Разумеется, сэндвич труба, установленная своими руками, снижает материальные издержки.

Качество материалов трубы имеет решающее значение

Работоспособность и срок службы сэндвич дымохода во многом зависит от качества материала, из которого изготовлены его трубы. Популярность у потребителей порождает большое количество контрафактной продукции, поэтому следует обращать особое внимание на свойства металла, из которого изготавливаются сэндвичные трубы.

При ее прогорании велика вероятность возникновения пожара и отравления жильцов угарным газом.

Визуально определить качество металла не представляется возможным, поэтому нужно разбираться в его марках. Марки нержавеющей стали имеют следующие характеристики:

• К наиболее дешевым относится сталь АISI 430. Ее можно использовать для изготовления внешней трубы, атмосферные воздействия не принесут вреда, а вот для обустройства внутреннего дымоходного канала стойкости этого материала явно недостаточно.
• В марке металла АISI 439 стойкость к коррозии и механическую прочность повышают включенные в его состав добавки титана . Эту сталь можно использовать для удаления продуктов сгорания топлива в газовых печах и небольших котлах.
• Высокую сопротивляемость агрессивным химическим средам и воздействию высоких температур обеспечивают добавки молибдена и никеля в сталь марки АISI 316. Ее применение возможно в системах удаления дыма любого котельного оборудования.
• Универсальными эксплуатационными характеристиками отличаются нержавейки марок АISI 316i и АISI 321. Они выдерживают нагревание до очень высоких температур и обладают высокой коррозионной стойкостью.
• Наиболее высокой ценой и эксплуатационными качествами отличается нержавеющая сталь АISI 310S. Она выдерживает нагрев до тысячи градусов по Цельсию, поэтому применяется в любых генераторах тепловой энергии.

Результат применения некачественных труб

В технической документации качественных изделий обязательно обозначается марка стали, из которой они изготовлены. Следует насторожиться, если эта информация отсутствует, в этом случае легко нарваться на контрафактную продукцию.

Заметим, что магнит не притягивается к нержавеющей стали с легирующими добавками, поэтому проверить метал можно и таким простым способом.

Влияние вида топлива на выбор дымохода

На выбор дымохода большое влияние оказывает вид сжигаемого в генераторе тепловой энергии топлива. Очень важен химический состав продуктов сгорания. При горении природного газа образуется вода, углекислый газ и немного сажи, а при сжигании дров, угля или жидкого топлива образуется множество химически агрессивных компонентов.

В любом случае внутренняя поверхность дымохода должна обладать низкой адгезией и химической инертностью к воздействию кислотных компонентов. Твердые или жидкие сорта топлива предъявляют повышенные требования к качеству материалов, из которых изготавливаются дымоходные трубы.

Большое практическое значение имеет температура образующегося дыма. Вытяжку котлов на газовом топливе можно подключать в дымовой канал через гофрированный алюминиевый рукав, а вот для твердого топлива он уже не подойдет. Здесь потребуется применение материалов более устойчивых к воздействию высоких температур, особенно поблизости от выхода продуктов сгорания.

Перечень конструкционных элементов сэндвичных дымоходов

Сэндвич дымоход представляет собой конструкцию, собираемую из отдельных сегментов. Сегменты дымохода сэндвич: внутри трубы большего диаметра помещается труба меньшего сечения, между ними находится плотный термоизолирующий материал, чаще всего базальтовая вата. Она не боится химических и физических воздействий, легко переносит значительные перепады температур.

Материалом для изготовления труб служит нержавеющая сталь, медь, латунь или алюминий. Медные и латунные трубы стоят дорого. Алюминий значительно дешевле, но он сильно изменяет геометрические размеры при нагреве и остывании, поэтому возможно нарушение герметичности изготовленного из него дымохода.

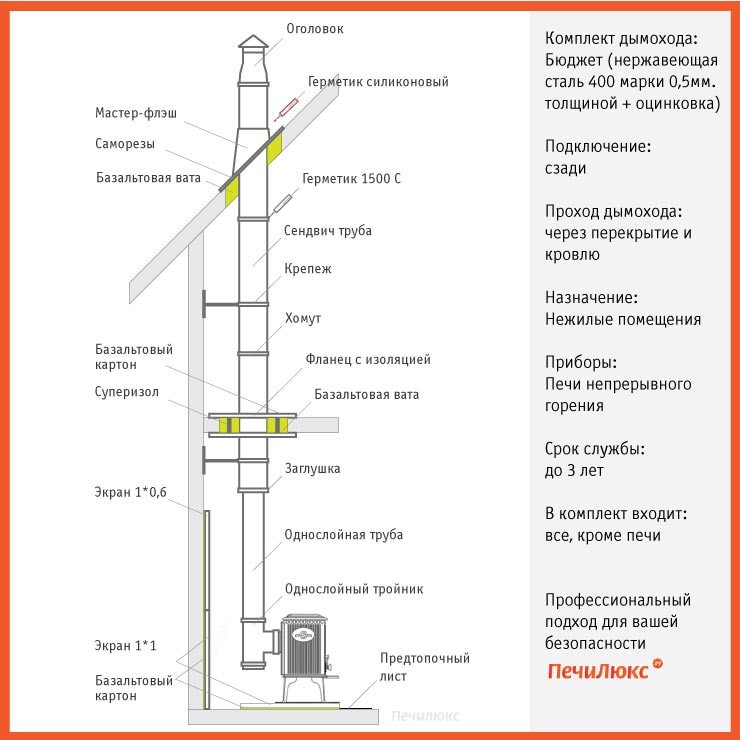

Перечень элементов дымохода из сэндвич труб

Обустройство системы удаления дыма требует применения для ее монтажа множества элементов. Основными деталями вытяжного канала для удаления продуктов сгорания являются:

• отрезки труб прямой формы;
• тройники и коленные сочленения;
• патрубки для проходов через межэтажные перекрытия;
• уплотнитель для трубы, проведенной сквозь крышу.

Наравне с этими элементами есть множество других монтажных приспособлений, облегчающих выполнение работы и дальнейшую эксплуатацию системы вытяжки. На элементах здания трубы дымохода закрепляются при помощи кронштейнов, которые размещаются через каждые два метра канала отвода газов. Использующиеся для монтажа хомуты фиксируются на стене крепежными элементами, соответствующими строительному материалу, из которого эта стена изготовлена.

Собирать своими руками сэндвичные дымоходы нужно, соблюдая схему соединения деталей конструкции. Для надежного функционирования системы монтаж труб дымохода сэндвич нужно выполнять аккуратно и тщательно.

Подбираем диаметр трубы для конкретных условий

Диаметр двухконтурной трубы должен соответствовать выходному патрубку котельного оборудования, внутренний кожух сэндвича ни в коем случае не должен быть меньше по размерам. Нельзя допускать сужения просвета трубопровода в месте сочленения, это может уменьшить тягу дымохода. Необходимый для конкретных условий диаметр трубы выбирается в зависимости от мощности котельного оборудования.

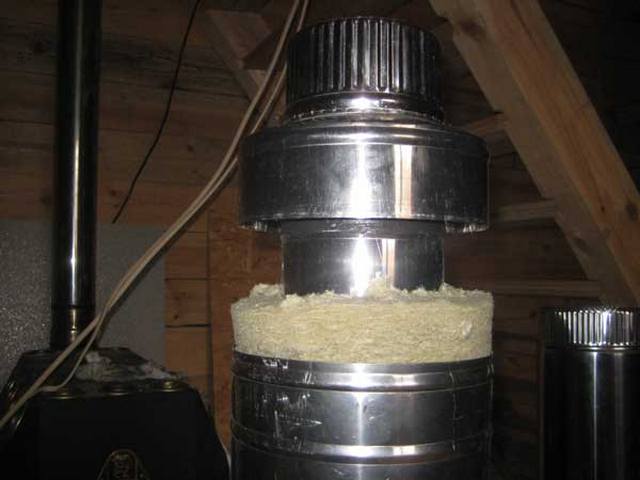

Устройство сэндвич трубы

Сечение трубы в восемь сантиметров используется для установок с мощностью менее трех с половиной киловатт. Трубы с диаметром от девяти с половиной сантиметров применяются для котлов мощностью не более 5,2 киловатта, при больших значениях этого параметра потребуются трубы сечением в одиннадцать сантиметров. В процессе устройства дымохода нельзя допускать его сужения, а вот расширять его вполне возможно.

Монтаж сэндвич трубы своими руками

Чтобы правильно смонтировать сэндвичные трубы, нужно соблюдать следующие далее рекомендации. Перед монтажом сэндвич дымохода своими руками необходимо рассчитать нужное количество всех элементов с учетом особенностей конструкции дома. Следует внимательно изучить техническую документацию на изделие и ознакомиться с рекомендациями по технике безопасности при монтаже дымоходной трубы через стену или перекрытие потолка.

Следует сделать все необходимое для предотвращения возможности возгорания близлежащих к нему деталей строительной конструкции во время эксплуатации дымохода. Сэндвичные трубы при монтаже дымохода через стену надежно укрепляются.

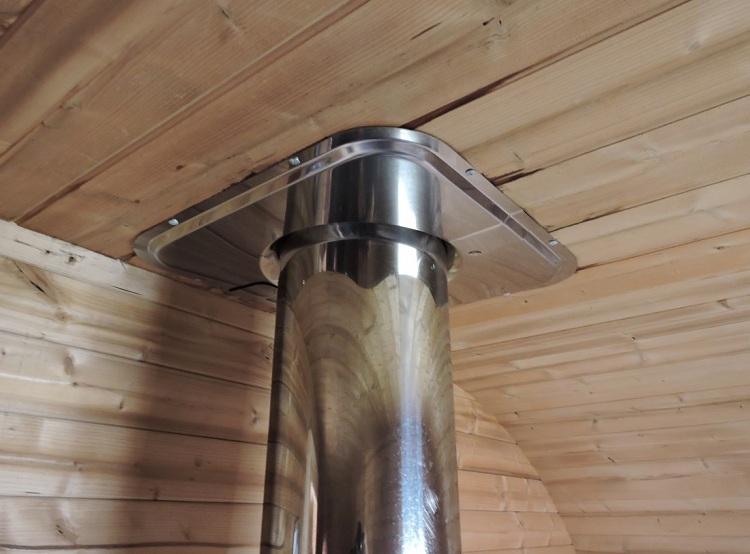

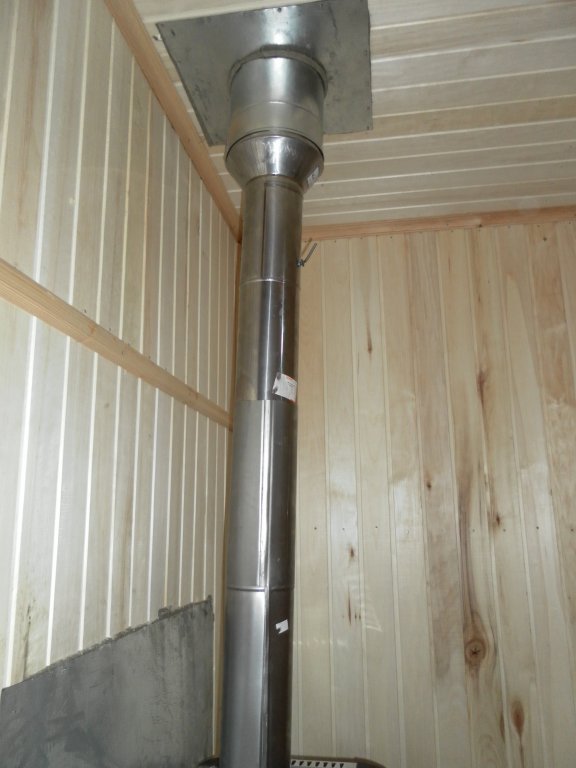

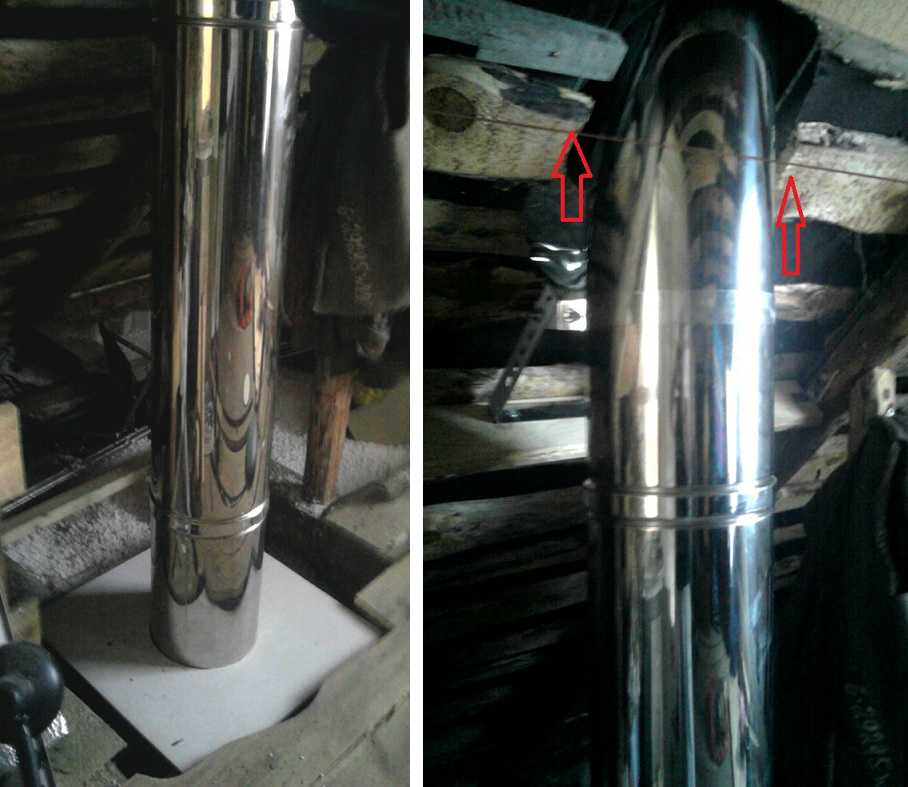

Обустройство сэндвич дымохода внутри здания

Существует два варианта размещения: внутренняя установка с проводкой через чердачное перекрытие и установка трубы сэндвич с выходом через стену и закреплением на ней снаружи. При внутреннем размещении трубопровод не испытывает отрицательного воздействия внешней среды, на внутренней поверхности образование конденсата сведено к минимуму. Для выполнения работы понадобятся следующие инструменты:

• перфоратор для проделывания отверстий в перекрытиях;
• электрическая дрель для крепления кронштейнов;
• шлицевая и крестовая отвертки;
• строительный уровень и лестница.

Сборка элементов системы

Сборка элементов дымоходной системы всегда начинается с нижней части с последующим продвижением наверх. Непосредственно к источнику тепловой энергии сэндвич дымоход подключать нельзя. Сначала на выходной патрубок печи или котла надевается переходник, обмазанный герметиком, стойким к воздействию высокой температуры, затем устанавливается основная труба. Место соединения надежно фиксируется металлическим хомутом.

Варианты монтажа сэндвич труб

Существует два способа монтировать сэндвичные трубы: «по дыму» или «по конденсату». В первом случае каждая предыдущая труба вставляется внутрь следующей за ней. Так собирается и внутренняя, и наружная части. Данный вариант соединения дымохода применяется для печей с повышенной температурой горения топлива.

По конденсату трубы соединяются следующим образом: внутренняя труба собирается последовательной вставкой верхнего отрезка в нижний, внешняя – противоположным образом, то есть вставкой предыдущего элемента в последующий. При таком монтаже дымохода образовавшийся конденсат стекает по внешнему кожуху в дренаж, и поэтому его применяют в перечисленных случаях:

• при низкой температуре продуктов сгорания;
• в случае расположении дымохода снаружи здания;
• в системах длительного или тлеющего горения.

В ситуации, когда дымоход уходит вертикально вверх, как в банной печи, на ее выходе устанавливают трубу с одной стенкой и уже к ней подключают сэндвич трубу. Если последнюю подключить напрямую к печи, слой изоляционного материала между стенками двух труб спечется и перестанет выполнять свои функции. В том случае, когда требуется получить большее количество тепла за счет дымохода, длина одинарной трубы увеличивается, и на ней можно разместить бак для подогрева воды. При этом близлежащие стены помещения защищаются от воздействия высокой температуры экраном.

Как правильно вывести сэндвич трубу через потолок и стену

Вывести и закрепить трубы возможно с помощью короба, внутри которого проделано отверстие. Высота короба должна быть приблизительно на семь сантиметров больше толщины перекрытия для предотвращения его возгорания. Надо учитывать то, что, несмотря на наличие термоизоляционной прокладки, внешняя поверхность дымохода может прогреваться до достаточно высоких температур. Вследствие этого обязательно выполнение дополнительной изоляции в местах соприкосновения с горючими материалами, такими, как дерево, пластик и так далее.

Варианты обустройства выхода дымохода через потолок

Внутри короба находится специальный отрезок трубы, который не должен иметь стыков, и это -важное требование при выполнении монтажа. Предварительно следует выполнить маркером точную разметку. После установки отрезка трубы в коробе стыки нужно тщательно изолировать.

Размер вырезаемого для прохода трубы отверстия должен превышать ее сечение не менее, чем на двести пятьдесят миллиметров. В образовавшийся промежуток закладывается жаропрочный материал, наиболее часто — базальтовая вата. Кроме обеспечения термоизоляции, это предотвращает повреждение дымохода при усадке элементов строительной конструкции, их деформации под воздействием температуры или влажности.

Монтаж сэндвич дымохода через стену

Для прокладки дымохода через перекрытия, изготовленные из подверженных горению материалов, применяются специальные узлы с воздушным зазором между наружной частью и внутренней поверхностью. В случае, когда материал не воспламеняется, вместо проходного элемента возможно установить разгрузочную платформу, которая будет служить дополнительной опорой конструкции.

Как сделать проход дымоходной системы сквозь кровлю

Для вывода дымоходной системы через кровлю следует правильно обустроить отверстие. Со стороны чердака вокруг трубы нужно закрепить лист металла или специально подготовленную панель с отверстием. Укрепляется конструкция брусками или обрешеткой.

Дымоход при прохождении через крышу нарушает ее герметичность. Для предотвращения возникновения протечек применяют изоляционный материал, который носит название кровельной проходки. Последняя представляет из себя пирамидку, которая состоит из нескольких ступеней, размещенных на гибком фланце круглой или квадратной формы. Материалом подобного изделия служит силикон или атмосферостойкие типы резины.

Монтаж сэндвич трубы через кровлю

Благодаря эластичности этих материалов проходка надежно согласуется с кровлей любого типа и сопротивляется агрессивному воздействию внешней среды. Подбирается эта деталь в зависимости от диаметра трубы и угла уклона крыши. Отличными эксплуатационными свойствами обладает проходка, изготовленная из металла, но ее установка возможна только на крышу без рельефного рисунка или мягкую кровлю. При этом для качественной герметизации нужно точно подобрать соответствие расположения фланца уклону покрытия.

Крепление дымохода к стене

При наружном размещении через каждые два метра сборки дымоход монтируется к стене надежными кронштейнами. Если в монтажной схеме предусматриваются тройники или сгоны, то каждый такой элемент тоже монтируется к стене. Это дает возможность поддерживать дымоход в вертикальном положении, снизить нагрузку на стыковые соединения и сделать невозможным разрушение в результате шквальных порывов ветра.

Установка сэндвич дымохода снаружи здания

Стыковые соединения стягиваются металлическими хомутами. Отводы и тройники фиксируются при помощи индивидуальных кронштейнов. Между стеной и дымоходом обязательно оставляется промежуток, который называется отступком, величина его зависит от степени горючести материалов отделки, толщины перегородки котельного оборудования и так далее.

Варианты крепежа дымохода на стене

Рекомендуется приобретать крепежные элементы с запасом около тридцати процентов, так как в этом случае не придется отвлекаться от работы при повреждении деталей. Нужно четко следовать инструкции по сборке изделия и использовать крепежные элементы только высокого качества. Кронштейны должны соответствовать строительному материалу, из которого изготовлена стена.

Как монтировать дымоход на крыше

При установке дымохода на крыше необходимо принимать во внимание его вид и размещение зданий по соседству. Труба не должна находиться в такой зоне, где произойдет ухудшение естественной тяги. Высота расположения над кровлей определяется расстоянием между трубой и коньком, над которым она должна возвышаться не меньше, чем на пятьдесят сантиметров. Над плоской крышей возвышение должно составлять не менее ста двадцати сантиметров, если кровля комбинированная – не менее двухсот сантиметров.

В том случае, когда конек находится от трубы на расстоянии от полутора до трех метров, дымоход допускается располагать на общем уровне с ним. При большей удаленности от конька проводится горизонтальная линия с углом снижения десять градусов, и дымоход размещается не ниже этой черты. При несоблюдении этих правил возможно образование обратной тяги в системе удаления продуктов сгорания топлива.

Высота установки трубы на крыше

В трубе дымохода устанавливается уловитель искр в том случае, если при изготовлении кровли использовались горючие материалы. Над выходным отверстием монтируется конусообразный оголовок. Для защиты от атмосферных воздействий применяются грибки или дефлекторы.

Эксплуатация системы и решение проблем плохой тяги

Длительная эксплуатация дымохода приводит к образованию на его внутренних стенках сажевого налета. При его утолщении происходит уменьшение внутреннего сечения трубы, вследствие этого снижается ее проходимость, и уменьшается тяга. Проблема плохой тяги решается регулярной чисткой дымохода.

Для этого предусматривается дверца в нижней части конструкции или устанавливается специальный стакан, которые открывают доступ к внутренним частям сэндвич трубы. Уменьшить образование сажевого налета или даже предотвратить его появление поможет соблюдение следующих несложных правил:

• Хвойные породы древесины следует использовать в качестве топлива как можно реже. При сгорании они выделяют трудно удаляемые с внутренней поверхности трубы смолы, к которым прилипает сажа.
• Дрова перед отправкой в топку нужно хорошенько просушить. При сжигании сырых дров образуется очень много дыма, копоти и сажи.
• Полиэтиленовые пакеты и бытовой мусор использовать в качестве топлива нельзя ни в коем случае. При их сгорании выделяется множество химически агрессивных компонентов.
• Для профилактики образования сажи в дымоходе завершать сжигание топлива надо осиновыми дровами. Они дают высокое пламя и температуру, которые выжигают образовавшуюся в трубе сажу.

Ревизия и шибер для организации чистки сэндвич дымохода

Период эксплуатации сэндвич дымохода составляет около пятнадцати лет и выше. Для его безотказной работы в течение длительного времени нужно соблюдать простейшие правила. Нельзя заменять источник тепловой энергии таким образом, чтобы температура продуктов сгорания топлива превышала расчетные значения именно для этого типа дымохода.

Следует регулярно отслеживать состояние теплоизоляторов во всех проемах и заменять их по мере необходимости. Нужно контролировать процесс образования и слива сконденсированной влаги. При удалении сажи не следует применять механический способ очистки.

Уважаемый читатель! Ваши замечания, предложения или отзыв послужат наградой автору материала. Спасибо за внимание!

Следующий видеоролик тщательно подобран и обязательно поможет восприятию изложенного.

Монтаж сэндвич дымохода — как правильно собрать, схема установки, правила и инструкция по монтажу через бревенчатую стену, крепление к стене, как разобрать, видео

Сэндвич дымоход – это устройство, которое предназначается для вывода продуктов сгорания от отопительного прибора. Дымоход необходим как для печей, так и для каминов. Дымоходы этой категории отличаются высоким уровнем функциональности и являются конструкцией универсального типа. Читайте обзор видов шибера для дымохода.

На рисунке представлена схема монтажа сэндвич дымохода.

Следует отметить, что такое изделие весьма простое в использовании, именно этим оно и отличается от всех других существующих конструкций данного вида. Все элементы из которых состоит конструкция постоянно находятся в тепле (за счет плотного слоя теплоизоляционного материала), что существенно сокращает количество образующегося конденсата.

Прежде чем определиться с выбором сэндвич дымохода, необходимо произвести расчет всей конструкции и определиться с материалом, из которого она будет выполнена.

Размеры дымохода будут зависеть от тепловой мощности оборудования:

• если мощность будет выше 3,5 кВт, то размер будет — 0,14х0,14 м;
• если будет вырабатываться мощность до 5,2кВт, то габаритные размеры конструкции – 0,14х0,20 м;
• если тепловая мощность будет достигать 7 кВт, то следует выбрать изделие с габаритными размерами 0,14х0,27 м.

Размер сэндвич дымохода зависит от тепловой мощности, вырабатываемой отопительным устройством. Что касается длины изделия, то стандартный минимум составляет 500 см. Ознакомиться с обзором дымоходов сэндвич из нержавеющей стали можно здесь.

Содержание

1. Как собрать сэндвич дымоход?
2. Монтаж сэндвич дымохода
3. Как разобрать?
4. Видео

Как собрать сэндвич дымоход?

На фото представлены сэндвич трубы для дымохода.

Как же правильно собрать сэндвич дымоход? Необходимо помнить о следующих основных моментах:

• Вся система начинается от самого камина. Сперва нужно произвести монтаж первой части трубы с трубою отопительного прибора. Следует помнить о заглушке, потому как без нее будет идти «лишний» жар. Аккуратнее нужно быть и с утеплителем.
• При монтаже нужно вставлять трубу с меньшим диаметром в трубу с большим диаметром. Только так можно получить полностью герметичную конструкцию.
• Состыковывать нужно как внутренние трубы, так и внешние. Единовременно проводить состыковку труб невероятно сложно, по этой причине специалисты советуют производить ее в два этапа.
• Все стыки нужно усиливать. Для этого необходимо использовать хомуты из оцинкованной стали.
• Покрыть все элементы необходимо герметиком, который сможет выдержать термическую нагрузку в 1000⁰ С.
• Таким же способом происходит установка уголков, тройников и иных нестандартных элементов конструкции.
• В местах установки тройника нужно использовать дополнительные кронштейны.
• В случае необходимости можно воспользоваться дополнительными звеньями горизонтального типа, но они не могут превышать длину в один метр.

Внимание! После сборки всей конструкции и перед покрытием герметиком следует удалить с изделия защитную пленку.

Для того, чтобы правильно провести сборку сэндвич дымохода необходимо проконсультироваться у опытного специалиста, но если такового не найдется «под рукой», то стоит воспользоваться видеоматериалом представленным ниже. Полную герметичность конструкции можно получить только при правильной пошаговой сборке. Особое внимание необходимо уделить всех связующим элементам. Обзор технических характеристик и элементов дымоходов из нержавеющей стали здесь: https://mykaminz.ru/dymoxod/vidy/nerzhavejka/obzor-texnicheskixe-xarakteristik-i-elementov-dymoxodov-iz-nerzhaveyushhej-stali.html.

Монтаж сэндвич дымохода

Для того чтобы произвести монтаж дымохода сэндвич, следует пользоваться заранее подготовленной схемой и правилами установки конструкции данного типа.

Монтаж дымохода из сэндвич труб можно выполнить по инструкции:

1. Устанавливать систему нужно от отопительного аппарата и вверх.
2. Следует помнить, что температура выходящих газов не может превышать 500⁰ С.
3. Угол, под которым выводят трубу составляет 30⁰ С.
4. Еще нужно учесть, что все наклонные элементы конструкции не могут иметь шероховатости. Площадь сечения горизонтальной поверхности не должна быть меньше вертикальной.
5. Монтаж сэндвич дымохода может производиться как непосредственно через стену, так и через кровлю строения. В том случае, если установка конструкции будет производиться через бревенчатую стену, то нужно позаботиться о дополнительных элементах, которые послужат защитой для поверхности стены.
6. В завершении дымоход следует оборудовать дополнительными защитными элементами от атмосферных осадков и окружающей среды

Крепление дымохода сэндвич к стене производится опорным кронштейном. Его можно сделать как самому, так и приобрести в специализированном магазине. Если было принято решение сделать кронштейн самостоятельно, то следует взять два угловых элемента с сечением в 30 и 50 мм и при помощи строительного инструмента сделать всю конструкцию. Для этого нужно использовать болты с маркировкой М8 и М10. Читайте обзор характеристик дымохода из оцинкованной стали на этой странице.

Также как и сборка, монтаж конструкции должен производиться в соответствии со всеми нормативными правилами и стандартами. Нужно использовать соответствующие элементы и тщательно фиксировать устройство на поверхности кровли или стены.

Для того, чтобы все монтажные работы были выполнены правильно, необходимо воспользоваться советами профессионалов, также можно использовать и предоставленный ниже видеоматериал:

Только правильная установка станет гарантом и залогом правильной и качественной работы сэндвич дымохода.

На снимке сэндвич труба, выведенная на крышу.

Как разобрать?

Разборку сэндвич дымохода необходимо начинать также, как и установку, от отопительного прибора. Сперва демонтируют внутреннюю часть конструкцию, а после внешнюю. Сперва необходимо снять все дополнительные удерживающие элементы и только после убирать основу.

За весь период эксплуатации устройства данного типа на внутренней поверхности трубы может скапливаться сажа, которая в итоге приводит к уменьшению полезной площади сечения изделия и может привести к воспламенению. Для того, чтобы устройство правильно функционировало, необходимо чистить конструкцию дважды за весь отопительный сезон. Именно для ухода за устройством в самом низу монтируют дверцу или делают ее легкоснимаемой. Читайте обзор видов дымохода для камина.

Видео

Смотрите на видео монтаж сэндвич-дымохода:

Непосредственный монтаж дымохода из сэндвич труб – это весьма трудоемкая работа, которая требует от человека особого внимания и сосредоточенности. В том случае, если было принято решение выполнить установку конструкции собственноручно, то нужно отнестись к каждому этапу ответственно. Обязательно нужно соблюдать все правила и следовать технике безопасности.

Монтаж дымохода из сэндвич труб: tvin270584 — LiveJournal

Несмотря на богатый ассортимент электрических и газовых котлов на современном рынке, твердотопливные печи не спешат сдавать своих позиций. Благодаря автономности использования и доступной цене, они являются оптимальным выбором для загородных домов, дач и бань.

Пожалуй, только электрические котлы не нуждаются в установке дымохода. Все остальные генераторы тепловой энергии, использующие твёрдое, жидкое или газообразное топливо, без системы отвода в атмосферу продуктов сгорания работать не могут. Поэтому, продумывая вопросы организации автономного отопления и подогрева воды, немало внимания придется уделить и конструкции дымохода. В данной статье мастер сантехник расскажет о том, как правильно рассчитать размеры и как собрать дымоход из сэндвич труб.

Особенности конструкции

Сэндвич дымоход — это двухконтурная конструкция цилиндрической формы, состоящая из нескольких секций труб длиной в 1 метр, которые вставляются в процессе монтажа одна в другую. Внутренний и наружный контур выполнен из трубного проката, между которыми помещён теплоизоляционный материал — вермикулит, минеральная вата или базальтовое волокно. Он не позволяет быстро остывать дымоотводу и препятствует появлению внутри него конденсата.

Данные утеплители характеризуются низким коэффициентом теплопроводности, стойкостью к воздействию химических веществ, огнестойкостью и высокой влагостойкостью. Внутренний контур изготавливается в основном из жаропрочной и коррозиестойкой нержавеющей стали, для наружного используются трубы из нержавейки, оцинкованного железа, легированной стали с декоративным эмалевым покрытием.

Благодаря конструктивным особенностям сэндвич дымоходы обладают следующими преимуществами:

• Простотой и удобством монтажа. Благодаря большому ассортименту соединительных деталей можно придать конструкции конфигурацию любой сложности;
• Звукоизоляционными свойствами. Трубы за счёт трёхслойной структуры стенок значительно снижают гул и шум, возникающие при тяге;
• Совместимостью со всеми типами отопительных приборов, вне зависимости от используемого топлива;
• Лёгкостью и универсальностью конструкции, поэтому сэндвич дымоходы могут устанавливаться как внутри, так и снаружи помещения без возведения дополнительной опоры;
• Привлекательным внешним видом;
• Высокими теплозащитными свойствами, благодаря которым конструкция надёжно защищена от образования конденсата;
• Высокой пожаробезопасностью. Эффективная теплоизоляция также препятствует нагреву наружного контура дымоотводного канала до очень высоких температур, способных воспламенить горючие материалы, соприкасающихся с их поверхностью конструктивных элементов строения;
• Гладкими внутренними поверхностями. При эксплуатации они меньше подвержены осадку сажи, что позволяет достаточно редко чистить канал дымохода;
• Длительным сроком службы. Внутренний контур сэндвич труб изготовлен из нержавейки, устойчивым к термической и химической агрессии, поэтому они сохраняют свои первоначальные характеристики многие годы.

Несмотря на большое количество достоинств сэндвич дымоходы имеют и ряд недостатков:

• Достаточно высокую стоимость;
• Потеря герметичности, возникающая из-за реакции материала составных частей дымохода на температурные перепады (сужение или расширение).

Виды дымоходов

В зависимости от расположения печи или котла, наличия свободного места и конструктивных особенностей дымохода организация отведения дыма за пределы строения может выполняться двумя способами — наружной или внутренней установкой дымохода.

Наружный

Наружный дымоход представляет собой газоход, соединяющий выпускной патрубок отопительного прибора с трубой, выходящей на улицу через стену. Для обеспечения хорошей тяги дымоотводная труба по высоте должна быть не ниже уровня конька или возвышаться над ним. Длина горизонтального участка такой конструкции не должна превышать 1 м, расстояние от края крыши составлять не менее 0,5 м. К обязательным условием нормального функционирования наружного дымохода так же можно отнести устройство наружного утепления.

Преимуществами такого варианта размещения дымохода является экономия полезной площади в доме, снижение пожароопасности, сохранение целостности кровельного покрытия, независимость от дизайнерских решений по оформлению интерьера.

Внутренний

Дымоотводная система внутреннего исполнения состоит из вертикальной части, расположенной внутри дома и выведенной на улицу через крышу. Стыковки модулей должны осуществляться вне чердачного и междуэтажных перекрытий, что не возникали препятствия для проверки их герметичности. Места прохода дымохода защищаются от воздействия высоких температур с помощью проходных патрубков и крышного проходника. Герметизация стыка с кровельным покрытием обеспечивается за счёт крышной разделки.

Внутренне расположение дымоотводной трубы со 100% вертикальным положением обеспечивает более устойчивую тягу, проще и удобнее в обслуживании, не требует утепления, не портит архитектурный облик фасада здания. Однако такой вид дымохода отнимет часть полезной площади в помещении, при его возведении возрастут затраты на устройство мест прохода через перекрытия, потолок и кровлю, нарушится герметичность кровельного покрытия.

Как правильно выбрать комплект для монтажа сэндвич дымохода

Приобретая подобный комплект, прежде всего нужно правильно рассчитать его геометрические параметры — диаметр и высоту будущей конструкции. Ещё необходимо учесть из какого материала изготовлены составляющие элементы, толщину каждого слоя изделий, чтобы в процессе эксплуатации сэндвич дымоход мог выдерживать температуру отводимых газов, например, от мощных твёрдотопливных котлов.

Материал изготовления + таблица гостов нержавейки

Трубы обоих контуров сэндвич дымоходов в основном изготавливаются из высоколегированной и жаростойкой стали толщиной 0,5 — 0,7 мм. Этот материал проявляет стойкость к химической агрессии и воздействию конденсата. Трубы из нержавейки можно сочетать с любыми типами отопительного прибора. Главным требованием является точный подбор марки стали в зависимости от максимально возможной температуры отводимых газов.

Помимо двухконтурных конструкций из нержавейки, выпускаются сэндвич трубы для дымоходов, у которых внешний и внутренний контур выполнен из оцинкованной стали. Стоимость таких изделий значительно ниже, но они подвержены деформации при температуре выше 450ºС. Более прочный вариант, когда для изготовления внутреннего контура применена нержавеющая сталь, а внешнего — оцинковка. В этом случае, внешняя труба изготавливается из металла толщиной 1 мм, для внутреннего контура используют изделия из нержавейки с толщиной стенки 0,5 мм.

Толщина стенок

Толщину стенок внутреннего контура сэндвич труб для газовых агрегатов следует выбирать в зависимости от их диаметра:

• От 130 до 450 мм — 0,5 мм;
• 500 мм — 0,6 мм;
• Свыше 500 мм — 0,8 мм.

Для твердотопливных приборов определяющим фактором выбора толщины стенок внутренней трубы является температура продуктов сгорания:

• До 450ºС — 0,6 мм;
• Свыше 450ºС — 0,8 мм.

В конструкцию дымохода котла, работающего на твердом топливе, обязательно должен входить не утеплённый участок, подсоединённый непосредственно к выходному патрубку данного устройства. Для этих целей обычно используют монотрубу из жаропрочной нержавейки с толщиной стенки от 0,8 мм до 1,0 мм.

Кожух с наружной стороны изделий в зависимости от его диаметра должен иметь следующую толщину стенки:

• До 450 мм — 0,5 мм;
• Свыше 500 мм — 0,6 мм.

Выбор диаметра + таблица размеры минимальных сечений

Внутренний диаметр сэндвич трубы следует подбирать в зависимости от параметров отопительного агрегата. Площадь поперечного сечения дымохода рассчитывается исходя из тепловой мощности котла, но её размер по всей высоте конструкции не может быть меньше, чем сечение выходного патрубка прибора.

В таблице представлен варианты размеров минимальных сечений дымоотводного канала в зависимости от мощности отопительного устройства.

Толщина утеплительного слоя

Выбор толщины теплоизолятора так же зависит от температуры отводимых газов. Для газовых котлов низкой и средней мощности с температурой отводимых газов 250ºС достаточно утеплительного слоя толщиной 30 мм, для более мощных газовых и жидкотопливных приборов с температурой не выше 450ºС — 50 мм. Газоходы твёрдотопливных, особенно угольных агрегатов, у которых дым может нагреваться до 1000ºС, нуждаются в теплоизоляторе толщиной в 100 мм.

Типы соединения

Соединять модули дымохода своими руками можно следующими способами:

• Раструбами. Такой тип соединения используется для модулей, имеющих с одной стороны чуть более широкую фаску. Он обеспечивает высокую степень герметичности канала;
• Гофрированными краями. Сборка дымохода из модулей с гофрированными краями не требует высокой точности монтажа, герметичность стыков здесь обеспечивается за счёт большого количества дорогостоящего высокотемпературного герметика;
• Фланцевым. Данный способ позволяет собрать конструкцию, не имеющей препятствий для выхода дыма, но с плохо закрытыми стыками, куда может просачиваться влага и повреждать теплоизоляционный слой;
• Байонетным. Детали соединяются между собой перемещением по оси и поворотом, а иногда и боковым смещением, одного элемента относительно другого.

Cхема с внутренним устройством

Элементы системы дымоотвода на схеме:

• Отопительный прибор с вертикальным патрубком для подключения дымоотвода в верхней части топки;
• Узел подключения дымохода от котла, в состав которого входит тройник ревизии 90º, заглушка — лючёк ревизии, заглушка с конденсатоотводом и тройник подключения 90º;
• Монотруба — участок дымоотводного канала без термоизоляции. Она размещается в непосредственной близости с котлом. Необходимость в таком участке объясняется максимальным температурным воздействием на эту зону конструкции, поэтому здесь существует необходимость эффективного отвода тепла. В свою очередь, горячий начальный участок дымоотвода станет дополнительным источником тепловой энергии в помещении. При ином подходе в сборке конструкции, высокий уровень температур может привести к спеканию утеплителя в сэндвиче, что увеличит пожароопасность в доме;
• Допоборудование: бак, сетка-каменка или конвектор. Тепловую энергию начального участка без термоизоляции можно использовать для установки на нём бака горячей воды или сетки-каменки. Также с пользой использовать высокую температуру газообразных продуктов сгорания можно, если заменить монотрубу на конвектор, оснащённый каналами и дополнительными теплообменными рёбрами. Использование конвектора позволит обеспечить более быстрый прогрев помещения;
• Заслонка (шибер) — поворотное или поступательно перемещающееся устройство, предназначенное для регулирования тяги. Происходит это за счёт изменения площади сечения канала для отвода дымовых газов;
• Переходник с моно на сэндвич — специальная конструкция круглого сечения, применяется для стыковки не утеплённого участка и трубой типа сэндвич;
• Герметизация всех соединений хомутами. Хомуты ставятся и затягиваются на каждом соединительном узле дымового канала;
• Потолочно-проходной узел — элемент системы, обеспечивающий пожаробезопасность в местах прохода сквозь перекрытия;
• Узел герметичного прохода через кровлю. Применяется готовый проходной узел — мастер-флеш. Он устанавливается в месте примыкания трубы к кровельному покрытию для защиты от протечек;
• Оголовок — завершающий элемент дымового канала. Предохраняет систему от попадания атмосферных осадков и украшает конструкцию.

Что будет если сделать некачественно

Некачественная сборка и монтаж сэндвич дымохода может привести к возникновению плохой или обратной тяги, когда газообразные продукты сгорания не улетучиваются в атмосферу, а концентрируются в помещении. Самыми распространёнными причинами изменения направления тяги являются:

• Не грамотно выполненный расчёт параметров трубы в зависимости от мощности котла;
• Слишком сложная конфигурация дымоотводного канала с большим количеством узких участков и поворотов;
• Низкое расположение оголовка по отношению к коньку или близстоящим высоким зданиям.

Монтаж по внутренней схеме

При проектировании канала для отвода дыма внутри помещения, желательно разместить отопительный прибор таким образом, чтобы дымоход располагался вблизи стены и не отнимал часть полезной площади. Сам монтаж — это просто кропотливая работа, сложным может показаться только устройство прохода через кровлю.

Принцип правильного монтажа сэндвич труб (по дыму, по конденсату)

Сборка дымохода из сэндвич труб может осуществляться двумя способами:

• Соединением «по дыму». Конец нижнего модуля полностью входит в трубу верхнего модуля, что обеспечивает беспрепятственный проход газообразных продуктов горения;
• Соединением «по конденсату». Это более сложная схема сборки. В этом случае часть внутренней трубы верхней секции вставляется в нижний составной сегмент, наружной — конец нижнего вставляется в верхний модуль. Такой способ монтажа газохода обеспечивает беспрепятственный сток конденсата и природных осадков вниз по его поверхностям. При таком варианте соединения влага не будет проникать в утеплитель, а труба корродировать, однако при неплотных стыках возможно проникновение дыма в помещение.

Правильнее будет совместить обе схемы сборки таким образом, чтобы внутренний контур трубы монтировался по конденсату, а наружный — по дыму.

Подготовка

Подготовительный этап включает в себя проведение расчётов по предполагаемой конфигурации дымоотвода, разработку схемы — чертежа, разметку мест крепления. Это позволит подсчитать необходимое количество модулей, соединительных деталей, разработать план дальнейших работ.

Расходники и инструменты

Кроме стандартных элементов, входящих в комплект сэндвич дымохода для самостоятельного проведения монтажа понадобятся следующие расходные материалы и инструменты:

• Хомуты;
• Настенные кронштейны;
• Крепежи;
• Огнеупорный герметик;
• Ножницы и лобзик по металлу;
• Перфоратор;
• Бокорезы;
• Строительный фен;
• Шпатель;
• Мастерок;
• Измерительные инструменты: рулетка, угольник;
• Строительный уровень и отвес;
• Маркер.

Чем крепить

Детали конструкции необходимо закреплять специальными хомутами, для стягивания которых используются гайки. Готовый дымоход, если он располагается вдоль стены, нужно закрепить к ней кронштейнами с шагом 1,5 — 2,0 метра. На верхнем элементе следует установить растяжку.

Высота дымохода

При расчёте высоты конструкции следует соблюдать следующие правила:

• Высота канала от патрубка отопительного агрегата до завершающего элемента — оголовка должна быть не менее 5 м;
• Часть трубы, находящаяся на крыше, должна возвышаться над коньком не менее, чем на 0,5 м и кровлей соседних строений не более, чем на 1,5 м. Если возникает необходимость удлинить этот участок дымоотводного канала, то следует для дополнительной фиксации установить растяжку.

Подключение тройника к отопительному прибору

Отопительное устройство с горизонтальным выходным патрубком с тыльной стороны с монотрубой соединяется с помощью тройника(моно), оснащённого снизу заглушкой с конденсатосборником. Перед его установкой внутреннюю поверхность центрального выхода следует покрыть слоем жаростойкого герметика.

Далее тройник следует плотно надеть на печной патрубок, задвинуть до упора и закрепить в зоне соединения с патрубком хомутом с кронштейном. При этом важно с помощью строительного уровня проверить вертикальность оси тройника, только после этой процедуры можно крепить его к стене кронштейном с помощью анкеров или дюбель — пробок.

Установка монотрубы

Для монтажа прямого участка монотрубы необходимо вначале наметить на стене место крепления кронштейна, таким образом, чтобы разметка совпадала с местом стыка модуля и тройника и высверлить отверстия под крепежные элементы. Затем на верхний патрубок тройника нужно надеть хомут, но не затягивать до конца, а зафиксировать его с помощью кронштейна к стене.

Дальнейшие монтажные работы будут вестись способом «по конденсату» — вставкой нижнего конца монотрубы в тройник. Для герметизации места стыка используется жаростойкий герметик. Он наносится узким шпателем и распределяется в поясе соединения ровным слоем.

Затем труба продвигается в патрубке тройника до упора. Монтаж данного участка монотрубы заканчивается затягиванием хомута. Следующий блок с заслонкой устанавливается по той же схеме: на уже установленную трубу надевается хомут, промазывается герметиком её свободный конец, куда вставляется верхняя деталь, и хомут затягивается. За заслонкой желательно смонтировать ещё один участок монотрубы, длиной 50 см, чтобы обеспечить максимальную теплоотдачу от газохода.

Сэндвич + монтаж ППУ

Сэндвич модули монтируются в таком же порядке: нанесение герметика, стыковка деталей и затяжка хомутом. В перекрытии, в том месте, где его будет пересекать канал, нужно высверлить проём и продолжить сборку конструкции, проверяя вертикальность с помощью отвеса. Потолочно — проходной узел заводского изготовления состоит из коробчатого корпуса, изготовленного из оцинкованной стали, снизу закрытый пластиной из нержавейки.

В середине корпуса имеется сквозное отверстие, соответствующее внешнему диаметру сэндвич трубы. ППУ одевается сверху на уже установленный модуль и опускается в проём перекрытия. Дно ППУ должно расположиться заподлицо с поверхностью потолка, сверху короб нужно заполнить огнестойким утеплителем — базальтовой ватой, керамзитом или вермикулитом и сразу же закрыть крышкой.

Снова монотруба (если помещение 2 этажа жилое)

Если здание двухэтажное и комнаты второго уровня являются жилыми, то чтобы не терять полезную тепловую энергию, часть конструкции, проходящую через них, следует собрать из секций монотрубы. Для этого вначале монтируется переходник с сэндвич модуля на одноконтурную трубу. Затем в обычном порядке проводится сборка дымохода из секций монотруб до чердачного перекрытия с креплением хомутами между собой и кронштейнами к стене.

Снова сэндвич + ППУ

Перед чердачным перекрытием устанавливается переходник, теперь уже с моно — секции на сэндвич трубу, и далее сборка канала до оголовка уже будет вестись из сэндвич изделий в уже рассмотренном порядке. В месте прохода через чердачное перекрытие также вырезается проём и монтируется ППУ с заполнением теплоизоляционным материалом.

Устройство отверстия в крыше

Отверстие в крыше нужно рассчитать так, чтобы оно не затрагивало элементы деревянной стропильной конструкции и находилось от них на расстоянии не менее 13 см. Форма отверстия может быть прямоугольной — для кровельного покрытия, уложенного на сплошную или часто расположенную обрешётку или овальной — на скатной кровле. Изготовить проём можно с помощью электрического лобзика, разметив предварительно его границы.

Установка мастер флеша

После того как дымоход будет выведен сквозь кровельное покрытие наружу, место прохода необходимо герметизировать посредством установки специального проходного узла мастер—флеш. Он состоит из эластичного основания (фланца) с гибкими алюминиевыми полосами по периметру, обеспечивающими максимально возможное прилегание к кровельному материалу. С ним соединена верхняя часть — гофрированная манжета в форме усечённого конуса, изготовленная из силикона или резины ЭПДМ. Манжета в рабочем положении плотно примыкает к трубе, препятствую проникновению атмосферной влаги и пыли.

Перед установкой верх конусовидной манжеты необходимо надрезать так, чтобы сечение полученного отверстия было бы меньше внешнего диаметра сэндвич секции примерно на 20%. Далее уплотнитель надевается на трубу и продвигается вниз до кровельного покрытия, к которому фиксируется основанием на силиконовый клей.

На скатных крышах требуется дополнительное крепление саморезами и фиксация клёпками. Заканчивается монтаж мастерфлеш обработкой верхнего среза конуса и нижнего края основания герметиком, и фиксацией верхней кромки металлическим хомутом.

Установка оголовка

Оголовок является финишным элементом конструкции, он плотно надевается на выведенную до нужного уровня трубу и крепиться к ней тремя — четырьмя саморезами по металлу.

Видео
В сюжете — Проход через кровлю из мягкой черепицы

В сюжете — Монтаж через обычную черепицу

В сюжете — Монтаж дымохода через потолок и крышу

Монтаж по внешней схеме

В случае, когда сэндвич дымоход устанавливается снаружи строения, он имеет один горизонтальный участок из одинарной трубы, длина которого должна быть не более 1 м. Он присоединяется к печи с уклоном в сторону вертикального канала и соединяется с сэндвичем, который и проходит сквозь стену.

Если стена возведена из негорючего стройматериала, то в месте прохода устанавливают металлическую или асбестовую гильзу. Зазор между ней и поверхностью дымового канала заполняют базальтовой ватой или асбестовым шнуром. Тройник для присоединения вертикальной части конструкции следует разместить снаружи дома и подключить к его нижнему патрубку конденсатоотводчик.

Вертикальный канал собирается снизу вверх и крепиться к стене кронштейнами через 1,8 — 2 м, каждая деталь фиксируется хомутом, а стык заполняется герметиком. В верхней части газохода нужно смонтировать дефлектор или зонт.

Видео
В сюжете — Монтаж дымохода через стену

Частые ошибки

Ошибки при выборе материала и сборке дымохода могут привести к ряду проблем во время его эксплуатации.

Проблемы с тягой

Нарушение тяги может возникнуть из-за:

• Недостаточной высоты канала или его неправильного расположения;
• Слишком узкого или широкого прохода для вывода газа;
• Отклонения трубы от вертикали;
• Расположения оголовка ниже выходного участка вентиляционной вытяжки.

Возгорание строения

Пожар может возникнуть при не достаточной теплоизоляции в местах прохода газохода через конструктивные элементы дома.

Протечки кровельного покрытия

Недостаточно герметизация стыков поверхностей дымоотводного канала с кровельным покрытием неизбежно приведёт к попаданию атмосферной влаги в чердачное помещение и намоканию перекрытия.

Советы специалистов

Сооружение правильной дымоходной системы — основа эффективного и безопасного функционирования отопительного оборудования. Если вы планируете собрать её своими руками, то не лишними будут для вас советы от мастеров — профессионалов в этой области.

Тонкости перехода с кирпичной трубы на сэндвич

В месте перехода с кирпичной трубы на сэндвич лучше установить не самодельный, а готовый металлический переходник. Его нижняя часть соответствует по размерам кирпичному каналу, а верхняя имеет круглую форму с диаметром равным диаметру сэндвича. Внутри уже установлен надёжный теплоизолятор. Использование данного приспособление обеспечивает необходимую герметичность и пожаробезопасность соединения.

Тонкости прохода через деревянную крышу

При использовании готовых ППУ необходимо учитывать, что дерево при повышенной влажности может расширяться, поэтому между стенками данного приспособления и проёма должен оставаться небольшой зазор, примерно 3 — 5 мм. Кроме того, важно пропитать древесину в зоне стыка антиперенами, повышающими её огнестойкость.

В каком месте крыши лучше вывести трубу

Место вывода трубы через кровлю лучше немного сдвинуть от конька в одну из сторон. Если она будет проходить через конёк, то при монтаже проходного узла, потребуется нарушить целостность стропил и коньковой балки.

В каком месте стены лучше сделать вывод

Отверстие в стене желательно вырезать на уровне присоединительного патрубка котла, главное чтобы в этом месте отсутствовали коммуникации. Если выбрать для вывода газохода место повыше, то потребуются дополнительные переходные элементы и монтаж горизонтальных участков, что негативно скажется на тягу.

Защита дерева от горячей трубы

В месте прохода газохода сквозь деревянную стену следует вырезать проём прямоугольной формы и установить специальный узел — ППУ. Это универсальная конструкция и применяется не только для огнезащиты перекрытий, но и стен. Труба пройдёт сквозь него, а свободное пространство в корпусе можно заполнить базальтовой ватой.

Обслуживание собранной системы

Во время эксплуатации на стенках сэндвич дымохода могут появляться наросты сажи, уменьшающие площадь его сечения, что может привести к задымлению помещения и пожару. Поэтому необходимо чистить канал не реже двух раз в течение отопительного сезона. Чистку удобно проводить через лючок — ревизию в заглушке, если такового не имеется можно для этих целей открыть заглушку полностью, расстегнув хомут.

Регулярного осмотра требует и конденсатосборник для своевременного сброса накопившейся жидкости. Если конденсатоотводчик соединён с канализационной системой, то нужно обследовать и состояние соединительной трубки: проводить чистку при засорении и её замену при выходе из строя. Для прочистки засорившегося капельника можно использовать тонкую прочную проволоку.

Заключение

Следует отметить, что сборка модульного сэндвич — комплекта является не сложным процессом. Выполнить установку дымохода самостоятельно вполне под силу даже начинающим мастерам, однако требует жесткого соблюдения всех необходимых норм и правил. Если нет уверенности в этом, лучше обратиться к профессионалам.

Видео

В сюжете — Как лучше ставить дымоход: по прямой, через крышу или на кронштейнах, по стене

В продолжение темы посмотрите также наш обзор Монтаж коаксиального дымохода — нормы, требования и правила

Источник

https://santekhnik-moskva.blogspot.com/2020/09/Montazh-dymokhoda-iz-sendvich-trub.html

Монтаж дымохода из сэндвич-трубы через крышу: устройство, монтаж, критерии выбора

Содержание статьи:

• Устройство дымохода из сэндвич-трубы
• Преимущества и недостатки
• Дымоход сэндвич Выбор
• Монтаж дымохода из сэндвич-трубы
• Правильная конструкция выхода на крышу
• Инструкции по сборке своими руками

Практичный дымоход из многослойных труб имеет множество преимуществ. Это легкий, надежный, безопасный и эстетичный вариант, который идеально подходит для частных строений. Он состоит из отдельных элементов, поэтому не вызывает проблем на этапах сборки. Перед установкой будет полезно изучить его устройство изнутри и снаружи, оценить все за и против, ознакомиться с допустимыми стандартами и размерами, а также узнать о доступных способах монтажа.

Дымоходное устройство из сэндвич-трубы

Сэндвич-трубы для сборки дымохода с изоляцией из каменной ваты

Дымоходный сэндвич представляет собой элемент двухконтурного типа в виде цилиндра, который состоит из двух или трех трубы длиной не более 1 метра. При монтаже эти трубы заправляются одна в другую по примеру проектировщика. Контуры таких дымоходов снаружи выполнены из катаной трубы, между которыми прокладывают материал для теплоизоляции. Чаще всего это минеральная вата, базальтовое волокно или вермикулит, эти компоненты не дают охлаждаться воздуховоду и препятствуют скоплению конденсата изнутри. Внутренние контуры чаще всего изготавливают из стали с жаропрочным эффектом, устойчивой к коррозии.

Дымоход из сэндвич-труб может быть внутренним или наружным, с учетом расположения котла или топки, количества свободного пространства и конструктивных особенностей самого элемента. Наружный вариант представляет собой систему дымоудаления, которая соединяет выхлопную трубу с трубой, проходящей через стену на улицу. Для обеспечения оптимальной тяги трубу для дымохода по высоте необходимо делать не ниже минимального уровня конька или выше его. Длина горизонтального участка не может быть более 1 метра, расстояние от крайнего угла крыши должно быть не менее 0,5 метра. Монтаж дымохода из сэндвич-трубы снаружи требует установки отдельного устройства для утепления.

Внутренняя дымоходная система имеет вертикальную конструкцию, расположена внутри дома и выводится наружу через крышу. Соединение элементов осуществляется вне этажей мансарды и между этажами во избежание образования перегородок при необходимости проверки герметичности. На участках прохода конструкция должна быть дополнительно защищена от воздействия высоких температур с помощью прямолинейных трубных элементов и прохода для кровли. Уплотнения с кровельным покрытием можно герметизировать с помощью специальной высечки.

Монтаж трубы внутри вертикально повышает устойчивость тяги, такие дымоходы проще и не вызывают затруднений в процессе монтажа.

Достоинства и недостатки

Один из вариантов вывода дымохода через крышу

Прежде чем приступить к монтажу дымохода из сэндвич-трубы через крышу, необходимо ознакомиться со всеми преимуществами и недостатками данной конструкции. В список основных преимуществ входят:

• отсутствие проблем при установке внутренним или внешним способом;
• хорошие звукоизоляционные свойства за счет трехслойной структуры стенок трубы;
• совместимость со всеми типами отопительных приборов;
• эстетичный внешний вид, универсальность и малый вес конструкции;
• оптимальные теплозащитные свойства;
• повышенной пожарной безопасности;
• гладкость внутренней поверхности труб, практически не подверженная копотению;
• длительный срок эксплуатации.

Устройство воздуховодов из сэндвич-элементов имеет свои недостатки. Потеря герметичности провоцирует реакцию материала составных элементов на перепады температуры. Потребители также отмечают высокую цену данного вида систем.

Толщину теплоизолятора необходимо подобрать с учетом температуры выхлопных газов. Если в помещении установлены котлы малой или средней мощности, способные нагревать до 250 градусов, для них подойдет слой утеплителя плотностью до 30 мм. В более мощных газовых и жидкотопливных установках эта величина не должна превышать 50 мм. Твердотопливные угольные агрегаты, в которых дым может нагреваться до 1000 градусов, должны быть снабжены теплоизолятором толщиной не более 100 мм.

Дымоход Сэндвич Выбор

Чтобы осуществить монтаж дымохода из любых сэндвич труб по правилам, в первую очередь необходимо определиться с выбором основного материала, а также вспомогательных элементов и комплектующих.

Используемые материалы

Элементы конструкции из нержавеющей стали

Тип материала выбирается с учетом конкретного устройства для отопления и вида топлива. Для современных дымоходов чаще всего выбирают высокопрочную сталь или черный металл. В список самых надежных стальных сплавов входят нержавеющий материал, стабилизированный титаном или молибденом категорий AISI 321 и 316, а также жаростойкая сталь типа AISI 304. Металл 321 неустойчив к коррозии и подходит только для приборов, работающих на дереве, аналог с номером 316 предназначен для установок на газу или дизельном топливе.

Жаропрочная сталь содержит хром в сочетании с никелем, нечувствительным к повышенным температурам и окисленным средам. Черный металл также подходит для дымоходных труб. Поскольку он способен гореть и окисляться, его дополнительно покрывают слоем специальной эмали. Эмалированные пробирки можно использовать длительное время при нагреве до 400 градусов и при быстром повышении до 750 градусов. Также востребованы комбинированные сэндвич-дымоходы, это более экономичные аналоги, состоящие из двойных труб из разных материалов.

При выборе комбинированных деталей нужно смотреть на материалы, из которых они изготовлены. Трубы внутреннего типа должны быть изготовлены из прочной нержавеющей стали, только в этом случае они прослужат максимально долго.

Необходимые детали

Помимо дымохода, для его монтажа необходимо приобрести дополнительные детали, которые станут элементами всей системы. Сюда входят прямые трубчатые элементы длиной до одного метра и диаметром до 80-600 мм, а также колена и тройники, предназначенные для вывода через стену на улицу или для обхода балок или стропил. Кроме этих деталей купить патрубки для утепления труб от межэтажных перегородок и металлический конус для разделки кровли.

Цены

Монтаж дымохода может осуществляться самостоятельно или силами специалистов. Хотя установка конструкции не представляет сложности, на некоторых этапах сборки могут возникнуть проблемы, и исправить это под силу только профессионалам. Цена монтажно-монтажных работ будет зависеть от длины канала, типа размещения, а также этажности. Обычно она варьируется в пределах 1700-2000 рублей за метр.

Монтаж дымохода из многослойной трубы

Конструкция дымохода для котла с коллектором конденсата

Перед монтажом дымохода необходимо выбрать основную часть и дополнительные материалы в зависимости от типа отопительного прибора. Для агрегатов, работающих на газовом топливе, подходят самые бюджетные модели, если речь идет о печи традиционного или банного типа, стоит отдать предпочтение качественной и более дорогой системе. Сначала воздуховод соединяется с котлом, затем выводится через потолок на крышу.

К котлу

Котел отопления с горизонтальным отводом трубы со стороны однотрубки можно крепить монотройником, дополненным заглушкой с сборником конденсата. Выходная поверхность к центру изнутри покрыта герметизирующим слоем с термостойким эффектом. После того, как тройник плотно надет на дымоход, он задвигается до конца и фиксируется в соединительной части скобой с хомутом. по правилам. Важно заранее проверить вертикальность любой оси тройника, только после этого допускается крепление его к поверхности стены с помощью анкеров или дюбелей.

Через потолок и крышу

При выводе трубы через крышу необходимо соблюдать правила пожарной безопасности

При поэтапном монтаже воздуховода участок для снятия трубы нужно будет сместить в одну сторону в сторону от хребта. Если она пройдет через него, установка проходного узла нарушит конструкцию конькового бруса и стропил. Сэндвич-труба монтируется через перекрытие с соблюдением всех строительных норм и правил пожарной безопасности.

После выбора подходящего места необходимо сделать отверстие по предварительной разметке. Затем он крепится к торцам с помощью гвоздей или саморезов, а края обшиваются термостойким изолятором. Собирать потолочный проход в сборе нужно по схеме, сам короб крепится к потолку при помощи саморезов. Далее сэндвич-конструкция вытягивается через узел и закрепляется в основном вертикально.

Свободное пространство внутри коробки необходимо заполнить керамзитом или минеральной ватой для теплоизоляции. На завершающем этапе отверстие закрывается листом из нержавеющей стали.

Правильная конструкция вывода на крышу

Монтаж дымохода из сэндвич-трубы через любую крышу должен производиться по правилам, чтобы деталь была установлена ​​на приемлемой высоте и обеспечивала хорошую тягу. В этом случае удаление продуктов горения будет наиболее эффективным вне зависимости от погодных условий. Общая длина всей системы не должна превышать 5 метров; отклонение от этого значения может быть сделано только в меньшем направлении. При наличии плоской кровли высота трубы в стандартном исполнении не может быть более 0,5 метра. При монтаже дымоходных коммуникаций учитывается размещение балок перекрытий и стропильной системы крыши.

Инструкция по сборке своими руками

Метод дымовой сборки может привести к намоканию изоляции внутри

Монтаж системы начинают снизу вверх с установки переходника или одностенной стальной трубы длиной не менее полуметра метр. Его необходимо разместить в дымоходе, то есть надеть трубу для отопления сверху и закрыть стыки термостойким герметиком. Остальные элементы будут размещены на конденсате, чтобы предотвратить его вытекание и повреждение изоляционного слоя. Все крепления дополнены муфтами; рядом со всеми стыками размещается зажим, помогающий прикрепить систему к поверхности стены. Поверхности дымохода могут сильно нагреваться, несмотря на изоляционный слой, поэтому их нельзя размещать вблизи материалов, подверженных возгоранию.

При выходе трубки через проход ее герметичность может быть нарушена. Для усиления, защиты от деталей, которые могут загореться, и устранения возможных протечек используются специальные крысы в ​​виде конусов и силиконовых уплотнителей. При размещении трубы отводится расстояние до материалов, подверженных возгоранию, которое должно быть не менее 37 см. Для защиты кровли от воды в верхней части крысы монтируют фартук и заводят его края под кровельное покрытие. Высота трубы дымохода будет зависеть от расстояния между ее началом и коньком. Верхняя часть элемента должна возвышаться над поверхностью крыши на 1,5 метра при наличии построек, расположенных поблизости.

При использовании горючих материалов для кровли внутри воздуховода размещается искрогаситель. Дымоходную систему необходимо дополнить головной частью в виде конуса, которую можно дополнительно защитить дефлектором или другим приспособлением.

монтаж и установка дымохода из сэндвич трубы

Дымоход сэндвич имеет множество преимуществ: простота конструкции, безопасность, эстетичный вид. Почему бы не попробовать собрать бутерброд на дымоход своими руками? Как показывает практика, это действительно довольно просто. А сложить такой дымоход как конструктор сможет каждый.

Для этой работы потребуются знания конструкции дымохода и его монтажа – именно этот материал мы подробно рассмотрели в нашей статье. Мы подобрали фото и схемы с описанием основных элементов дымоходной системы, дали пошаговые инструкции по сборке и установке.

А также дополнил материал полезными советами по улучшению тяги и видео, показывающим процесс установки дымохода в загородном доме.

Содержание статьи:

• Плюсы и минусы использования дымохода Сэндвич
• Материал, из которого изготовлены трубы
  • Вариант №1 — Нержавеющая сталь с легирующими добавками
  • Вариант №2 — Черный металл для дымоходов
  • Вариант №3 — Комбинированный дымоход Сэндвич
• Влияние топлива на работу дымохода
• Элементы конструкции и их особенности
• Как подобрать необходимый диаметр дымохода?
• Монтаж многослойной системы дымоудаления
  • Этап №1 – монтаж элементов дымохода
  • Этап №2 – прохождение потолков и перекрытий стен
  • Этап №3 – прохождение системы через крышу
  • Этап №4 – размещение конструкции над крышей
• Что сделать для улучшения тяги?
  • Причины плохих продуктов сгорания
  • Как предотвратить проблемы с тягой?
• Эксплуатация дымоходных сэндвич систем
• Выводы и полезное видео по теме

Плюсы и минусы использования дымохода сэндвич

Недостатки дымоходов, собранных из сэндвич-труб:

• нарушение герметизации после определенного количества циклов нагрева и охлаждения;
• По сравнению с кирпичной конструкцией сэндвич-дымоход имеет более высокую стоимость;
• срок службы около 15 лет, в то время как традиционные дымоходы из огнеупорного кирпича служат на 10 лет больше.

Такой непродолжительный срок службы в основном связан с использованием в производстве некачественных материалов.

Выбор продукции проверенного бренда – первое, что можно сделать для долгой и успешной эксплуатации дымохода.

Галерея изображений

Фото

Дымоходы, собранные из элементов типа сэндвич, не нуждаются в теплоизоляции. Снаружи здания может располагаться канал любой длины

Дымовые каналы, собранные из элементов сэндвич, работают с любыми типами тепловых пунктов; их можно устанавливать в помещениях, не оборудованных для размещения такого оборудования

Сэндвич дымохода состоит из элементов, представляющих собой трубу в трубе, пространство между которыми заполнено изоляцией

Сборку и монтаж трубы начинают с горизонтального отрезка, начинают от места выхода профильной трубы из дом

Участки пересечения стены и стропильной системы сэндвич с дымоходом утепляются накладками из негорючих материалов

В месте пересечения дымохода стропильной системы или стены может располагаться только цельный элемент. Нельзя, чтобы в проходе было место для стыковки элементов

Для предотвращения просачивания атмосферных осадков в месте прохода через кровлю вокруг дымохода сооружается герметичный проходной узел

Сборка дымового канала из сэндвич-элементов завершается установкой зонта, защищающего система от атмосферных осадков, пыльной взвеси и птиц

Аргумент для сэндвич-систем

Совместимость с отопительными приборами

Конструктивные особенности трубы

Зона начала монтажа труб

Детали изоляции дымохода

Особенности устройства проходок

Устройство сквозного узла через кровлю

Установка зонта на устье дымохода

Преимуществами дымохода сэндвич являются следующим образом:

• Утепленные стены. Благодаря теплоизоляции даже вынесенный снаружи дымоход не теряет тяги. Ламинированные стенки препятствуют охлаждению продуктов сгорания, которые быстрее выводятся через дымоход, не дают активно образовываться конденсату и копоти.
• Простая установка. Изучив принципы строительства дымоходов, их сможет собрать даже новичок.
• Различные опции. Для сборки конструкции выпускаются прямые и угловые модули. Дымоход может выводиться вверх или в стену, может огибать стропильную систему, различные архитектурные элементы.
• Минимальное осаждение сажи. Благодаря гладкой поверхности труб зола и сажа быстрее выбрасываются в атмосферу и медленнее накапливаются.

Кроме того, сэндвич-система имеет относительно небольшой вес, а значит, для нее проще создать опору и не требуется устройство специального фундамента, как для кирпичного дымохода. Его можно крепить к потолкам и стенам, устанавливать непосредственно на отопительное оборудование.

По сравнению с одностенными сэндвич-дымоходы почти не образуют конденсата и пожаробезопасны.

Из стандартных элементов дымохода сэндвич можно собрать даже самую сложную конструкцию

Материал, из которого изготовлены трубы

Для различных отопительных приборов и видов топлива подбирается их тип стали. Он должен быть высоколегированным и нержавеющим, пригодным для изготовления химически стойких и тугоплавких дымоходов.

В конструкции дымохода одной из основных характеристик является марка стали как критерий длительной службы и стойкости к внешнему негативу

При сжигании в дымоходе различных веществ могут накапливаться химически активные вещества: серная кислота, сера , соляная кислота. Кроме того, температура при сгорании различных видов топлива может сильно различаться.

При отоплении дровами или газом не поднимается выше 450°С; при сжигании угля она может достигать 700°С. Металлы по-разному реагируют на эти показатели. поэтому обратите внимание на главную характеристику — качество и свойства стали.

Вариант №1 — Нержавеющая сталь с легирующими добавками

Основные марки стальных сплавов, которые используются для производства дымоходных сэндвичей:

• Стабилизированная титаном нержавеющая сталь (AISI 321) . Используется для дровяного оборудования. Неустойчив к коррозии в серосодержащих средах. Допустимая рабочая температура 600-800°С.
• Нержавеющая сталь, стабилизированная молибденом (AISI 316) . Монтаж дымохода-сэндвича из этой марки стали осуществляется для систем отопления, работающих на дровах, газе, дизельном топливе. Металл кислотоупорный, отличается повышенной коррозионной стойкостью, к агрессивным средам различной природы.
• Жаропрочная сталь (AISI 304) . Включение хрома и никеля делает сталь нечувствительной к повышенным температурам и кислотным средам. Применяется для производства дымоходов с высокой температурой выхлопных газов — около 1000°С. При температуре 600-800°С склонен к потере вязкости и пластичности, что приводит к охрупчиванию.
• Широко распространенные марки AISI 409 и 430 слабо противостоят высоким температурам и воздействию кислот. Из стали этих марок изготавливается большая часть китайской продукции и часть отечественной.

Проверить марку стали визуально невозможно. При покупке можно сверить маркировку на самом изделии или попробовать примерно определить качество с помощью магнита.

Некачественный материал притянет магнит, металл с добавлением легирующих добавок — нет.

Выбирая трубы для дымохода, поинтересуйтесь их основными характеристиками. Если есть сомнения в честности продавца, возьмите с собой магнит — он будет притягиваться к изделиям из стали с недостаточным содержанием лигирующих добавок

Вариант №2 — чермет для дымоходов

Сам по себе черный металл быстро изнашивается — он окисляется и сгорает. Поэтому для его защиты используется специальная эмаль. Это повышает устойчивость к кислотным условиям.

Эмаль может служить длительное время при температуре не более 400°С и выдерживает кратковременное повышение до 750°С.

Разнообразие оттенков эмалированных труб делает их достаточно популярными

Используются эмалированные трубы для отвода продуктов горения от отопительных колонок, печей, отопительных котлов, каминов. В отличие от стали, они могут быть окрашены в различные цвета. Это позволяет правильно подобрать оттенки для интерьера или фасада дома.

Вариант №3 — Комбинированный дымоход Сэндвич

Для удешевления производства предприятия стараются использовать более дешевые материалы. Если внутренняя труба изготовлена ​​из дорогой нержавеющей стали, а внешняя из оцинкованного или эмалированного металла, это мало сказывается на сроке службы изделия.

Хуже, если наоборот: снаружи используется нержавеющая сталь, а внутри спрятан дешевый некачественный материал. Такая труба при интенсивном использовании может прослужить год и выйти из строя, что повлечет за собой новые затраты на материалы и монтаж.

Перед покупкой желательно запросить сопроводительные документы на товар, чтобы убедиться в качестве приобретаемой трубы. Важно, чтобы внутренний элемент был изготовлен из высококачественной нержавеющей стали

Между двумя сэндвич-трубами дымохода находится слой теплоизоляционного материала, который удерживает тепло внутри и тем самым сохраняет хорошую тягу. В качестве утеплителя используется базальтовая или керамическая вата – волокнистые материалы с высшим классом огнестойкости.

Базальтовая вата выдерживает температуру до 600°С, керамическая – до 1000°С. Оба материала обладают хорошими теплоизоляционными свойствами. Нанесите слой утеплителя 25-50 мм. Для дымохода, который монтируется снаружи, чем он будет больше, тем лучше.

Влияние топлива на работу дымохода

Ниже приведена таблица, которая поможет определить, как правильно подобрать дымоход для разных видов отопительного оборудования, чтобы он работал дольше.

В инструкции по эксплуатации каждого дымоходного устройства указана допустимая температура

При установке сэндвич-дымохода для газового оборудования можно обойтись более дешевым вариантом конструкции. А вот для русской или банной печи лучше не экономить и выбрать систему, качество которой не вызывает сомнений.

Элементы конструкции и их особенности

Разнообразие изделий позволяет выполнять сложные задачи по сооружению дымохода сэндвич.

Производители дымоходов разработали более двадцати различных элементов для облегчения монтажа

Основными конструктивными элементами канала дымохода являются:

• Прямые секции трубы. Сегменты диаметром 80-600 мм, длиной до 1 м. Идеальная конструкция дымохода – прямая, но на практике этого добиться сложно.
• Колени и тройники. Применяются при необходимости вывести дымоход через стену, за пределы здания или в обход конструктивных элементов дома — балок, стропил. Иногда для поворотов (особенно прямых, 90°) применяют тройники с ревизией — они позволяют прочистить дымоход в труднодоступных местах. Их устанавливают и укрепляют скобами, чтобы они не несли вес вышестоящей конструкции.
• Проходная труба. Изолирует трубу от перегородок, служит креплением дымохода.
• Кровля . Представляет собой металлический конус, который крепится на крыше под определенным углом. Помогает провести трубу через кровлю, не нарушая ее герметичности и повышая пожаробезопасность. Вместо него можно использовать специальный силиконовый герметик, служащий лучшей защитой от протечек.

Помимо вышеперечисленных элементов существует еще множество приспособлений для монтажа дымохода из сэндвич-трубы, а также его дальнейшей эксплуатации.

Дымоход крепится скобами через каждые два метра. Крепления для фиксации хомутов на стене подбираются в соответствии с материалом, из которого он сложен

Как выбрать необходимый диаметр дымохода?

Выбор диаметра дымохода осуществляется исходя из данных о мощности котла.

Для маломощных систем отопления мощностью менее 3,5 кВт применяют трубы диаметром 8 см, для котлов с показателями не более 5,2 кВт применяют трубы диаметром 9,5 см и свыше 5,2 кВт. Сужение дымохода не допускается, а уширение, наоборот, может осуществляться.

Еще одним показателем, влияющим на диаметр дымохода, является толщина изоляционного слоя. Он может быть 25-100 мм. Чем он крупнее, тем лучше проявляет свои свойства, но и ценность его возрастает. Толщина самого металла, используемого для производства труб, может быть до одного миллиметра.

При необходимости достройки, замены или модернизации какого-либо участка дымохода потребитель может оказаться в затруднительном положении. Элементы разных марок не способны обеспечить герметичное соединение.

При приобретении недостающих деталей лучше найти (заказать) комплектующие той же марки, что и остальная конструкция.

Монтаж сэндвич-системы дымоудаления

Перед монтажом конструкции необходимо внимательно ознакомиться с технической документацией, правилами техники безопасности.

Обязательно выполнять все меры по предотвращению возгорания при эксплуатации дымохода.

Перед покупкой необходимо произвести расчет всех материалов с учетом особенностей планировки дома

Шаг №1 — сборка элементов дымохода

Монтаж конструкции всегда начинается снизу вверх. Сэндвич-дымоходы нельзя напрямую подключать к отопительному прибору.

Сэндвич-элемент дымохода никогда не подключается к каменке – сначала установите одностенную трубу или переходник

Сначала установите специальный переходник или одностенную стальную трубу длиной полметра.

Если планируется вывести трубу прямо в стену, то установить горизонтальное ответвление с небольшим уклоном 2°.

Переходник предназначен для соединения различных участков дымоходной системы — одностенных и многослойных труб

Участок неизолированной трубы может быть коротким, либо длинным, если предполагается большая теплоотдача. Стены и конструкции, расположенные вблизи него, должны быть защищены экраном или кожухом.

Установить «по дыму», то есть надеть сверху на трубу отопительного прибора и дополнительно защитить стык термостойким герметиком.

Сборка «Конденсат» не позволяет каплям влаги проникать в систему утепления, в результате чего значительно снижаются ее теплоизоляционные свойства труба, нижняя часть которой установлена ​​«по дыму», а верхняя «по конденсату».

Все последующие трубы будут монтироваться «по конденсату», что предотвратит его протечку и защитит от повреждения изоляционного слоя.

Места абсолютно всех соединений скреплены муфтами. Возле каждого стыка предназначены для крепления системы к стене.

Для предотвращения боковых смещений конструкции через каждые два метра используются настенные кронштейны, опорные тройники. Система крепится к стене с помощью консолей или опорных площадок через каждые пять метров.

Этап № 2 — проходные потолочные и настенные перекрытия

Даже то, что сэндвич-дымоходы имеют изоляционный слой, не означает, что их поверхность не может достаточно прогреться. Поэтому запрещается размещать их без дополнительного утепления вблизи горючих материалов (дерево, пластик и т.п.).

Стыки сэндвич-труб для дымоходов при их монтаже и эксплуатации не должны совпадать с проходом в потолке или стене.

Свободное пространство между потолком и трубой заполнено негорючей и негорючей базальтовой ватой

Диаметр отверстия в стене или потолке вырезается на 250 мм больше диаметра наружной трубы.

Сделайте его круглым или прямоугольным. В свободное пространство укладывается термостойкий материал, который скрывается декоративными накладками.

Проходной узел термостойкий, предотвращает деформацию дымохода при смещении строительной конструкции — усадочные, влажные и температурные деформации

Для прохода через перекрытия и, особенно, через легковоспламеняющиеся материалы, предусмотрен специальный проходной узел также используется. Между внешним контуром и внутренней поверхностью сборки оставляют воздушный зазор.

При проходе через перекрытие или стену из негорючего материала вместо блока прохода может быть использована разгрузочная площадка. Она будет играть роль дополнительной опоры.

Этап №3 — прохождение системы через крышу

При снятии ее герметичность нарушается. Чтобы укрепить трубу, отгородить ее от легковоспламеняющихся элементов кровли и исключить возможность протечек в кровле, используют специальные приспособления: конические крысы, силиконовые уплотнители.

Данные детали имеют стандартизированные углы наклона, выбирайте их, учитывая параметры кровли.

Силиконовая прокладка — мастер-флеш значительно упрощает работу и помогает создать надежную защиту от протечек

При укладке трубы рассчитывают так, чтобы расстояние до горючих материалов было не менее 37 см. Для защиты от попадания воды на крышу поверх крысы устанавливается фартук. Его края заводятся под кровлю.

Этап №4 — размещение конструкции над кровлей

Высота трубы дымохода зависит от расстояния между основанием трубы и коньком, но не менее чем на полметра над коньком, на 1,2 м над поверхностью плоской крыши или 2 м с комбинированной крышей. Если оконечность конька находится в полутора-трех метрах, то ее следует располагать выше или напротив конька.

Если расстояние составляет 3 м и более, то допускается размещать острие не ниже линии, образующейся, если условно провести горизонтальную линию от конька и отмерить вниз угол 10°.

Если головка трубы установлена ​​ниже, чем должна быть, в системе может возникнуть обратная тяга.

При наличии близко расположенного здания вершина дымохода должна возвышаться над его крышей на полтора метра.

Труба такого размера должна быть дополнительно усилена растяжками.

При планировании конструкции дымохода учитывайте тип крыши и расположение соседних построек. Труба не должна попадать в зону подпора, что негативно скажется на формировании тяги

Если для покрытия кровли использовался горючий материал, то в дымоходе. Конструкция дымохода завершается конусообразным оголовком. Иногда его защищают другие устройства.

Что сделать, чтобы улучшить сцепление?

Принцип работы дымохода основан на создании тяги — эффекте вентиляции, возникающем за счет разницы температур в середине и снаружи канала.

Плотность теплого воздуха в дымоходной системе меньше, чем холодного снаружи, и это приводит к разнице давлений. Благодаря этой разнице холодный воздух поступает внутрь топки, а горячий поднимается по дымоходу и выходит наружу.

Причины плохих продуктов сгорания

Простой способ определить наличие или отсутствие сквозняка — визуально оценить наличие дыма в помещении или определить проблему по цвету огня.

Оранжевые оттенки указывают на недостаточную тягу, белое пламя и гул в трубе — на чрезмерную. Иногда тяга может на короткое время изменить направление.

Частыми причинами обратной или плохой тяги являются высокая засоренность и низкая дымоходная труба

Не принимая во внимание вовремя не прочищенную и забитую дымовую трубу, причины ее возникновения в ней следующие:

• неправильный расчет соотношения мощности котла и параметры трубы;
• неблагоприятные погодные условия — туман, дождь, жара, сильный ветер;
• большое количество узких участков и поворотов в конструкции дымохода;
• высокое расположение конька по отношению к окончанию дымовой трубы или близлежащих высотных зданий;

Даже для формирования нормальной тяги недостаточная подача воздуха и недостаточная .

Как предотвратить проблемы с тягой?

Вот несколько рекомендаций, как собрать дымоход-сэндвич, чтобы отопительный прибор не стал источником копоти и копоти в доме:

• высота конструкции должна быть равна или больше пяти метров;
• дымоход предпочтительнее построить прямой — без изгибов и поворотов;
• оборотов (не более трех) делают под углом 45°;
• от котла может отходить почти горизонтальный участок дымохода (с уклоном 2°), но не более одного метра.

Если при эксплуатации дымохода возникают проблемы с отводом дыма, прибегают к установке специальных устройств, усиливающих тягу.

Это может быть:

• Дефлектор. Работает по принципу снижения давления при прохождении воздушных преград. Эффективно работает в ветреную погоду, а в тихую может, наоборот, мешать дымоудалению.
• Стабилизатор . Это дополнительный элемент, который имеет форму зонта и надевается поверх трубы. Снизу через открытую площадку поступает воздух, увеличивая тягу.
• Роторная турбина . Он работает с помощью энергии ветра: вращаясь в одном направлении, он создает вакуум в воздухе над каналом. В безветренную погоду он не эффективен.

Все эти устройства не являются панацеей, особенно если дымоход изначально неправильно сконструирован.

Дефлектор может стать препятствием для удаления продуктов горения в безветренную погоду.

Эксплуатация дымоходных сэндвич-систем

После монтажа дымохода следует провести пробную топку для проверки герметичности стыков, убедиться, что соседние конструкции и материалы не нагреваются.

При первом включении системы возможно незначительное задымление и специфический запах от нагретых остатков масла, герметика, пыли на поверхности труб.

Для правильной работы требуется своевременное . При чистке не используйте моющие средства. Обзор лучших чистящих средств и методов обсуждается в .

Лучше, если ее будет выполнять организация, имеющая специальную лицензию, дающую право на проведение такого рода работ.

Выводы и полезное видео по теме

Подробнее о том, как правильно собрать надежный дымоход из модульных сэндвич-труб можно посмотреть в видео:

Самостоятельный монтаж дымохода из сэндвич-трубы потребует от пользователя изучения некоторых нюансов и тонкостей. Но зато, выполнив работу правильно, вы можете быть уверены в безопасности своей семьи и себя.

Есть ли у вас опыт строительства дымохода из бутерброда? А вы делали монтаж такого дымохода своими руками? Поделитесь своим опытом с начинающими домашними мастерами — напишите в блоке комментариев, с какими трудностями вам пришлось столкнуться при установке, как давно вы им пользуетесь и как ухаживаете за дымоходом.

Монтаж дымохода из сэндвич-труб через крышу: устройство, монтаж, критерии выбора

Практичный дымоход из сэндвич-труб имеет множество преимуществ. Это легкий, надежный, безопасный и эстетичный вариант, который идеально подходит для частных строений. Он состоит из отдельных элементов, поэтому не вызывает проблем на этапах сборки. Перед монтажом полезно будет изучить его устройство изнутри и снаружи, оценить все за и против, ознакомиться с допустимыми нормами и размерами, а также узнать о доступных способах монтажа.

Содержание

1. Устройство трубообразования из сэндвич -труб
2. Преимущества и недостатки
3. Выбор сэндвич -махой
4. Используемые
5. . Через потолок и крышу
6. Правильная конструкция воронки
7. Пошаговая инструкция сборки своими руками

Устройство дымохода из сэндвич-труб

Сэндвич-трубы для сборки дымохода с утеплением из каменной ваты

Внешне сэндвич-дымоход выглядит как двухконтурный элемент в виде цилиндра, который состоит из двух или трех секций труб длиной не более 1 метра. При монтаже эти трубы подворачиваются одна в другую по примеру дизайнера. Контуры таких дымоходов снаружи выполняются из катаных труб, а между ними прокладывается материал для теплоизоляции. Чаще всего это минеральная вата, базальтовое волокно или вермикулит, эти компоненты не дают охлаждаться выходному отверстию воздуха и препятствуют скоплению конденсата изнутри. Внутренние контуры чаще всего изготавливаются из жаропрочной стали, устойчивой к коррозии.

Дымоход из сэндвич-труб может быть внутренним или наружным с учетом размещения котла или топки, количества свободного пространства и конструктивных особенностей самого элемента. Наружный вариант представляет собой систему дымоудаления, которая соединяет выпускное отверстие с трубой, проходящей через стену наружу. Для обеспечения оптимальной тяги высоту трубы дымохода необходимо делать не ниже и не выше минимального уровня конька. Длина участка по горизонтали не может быть более 1 метра, расстояние от крайнего угла крыши должно быть не менее 0,5 метра. Монтаж дымохода из сэндвич-трубы снаружи требует установки отдельного устройства для утепления.

Внутренняя дымоходная система имеет вертикальное строение, находится внутри дома и выводится на улицу через крышу. Соединение элементов осуществляется вне мансардных этажей и между этажами во избежание образования препятствий при необходимости проверки герметичности. На участках перехода конструкция должна быть дополнительно защищена от воздействия высоких температур за счет элементов проходки и прохода для кровли. Стыки кровельного покрытия можно герметизировать с помощью специальной прорези.

Установка трубы внутри вертикально повышает устойчивость тяги; такие дымоходы проще и не вызывают затруднений в процессе монтажа.

Один из вариантов выхода дымохода через крышу

Перед началом монтажа дымохода из сэндвич-трубы через крышу необходимо ознакомиться со всеми преимуществами и недостатками данной конструкции. В список основных преимуществ входят:

• отсутствие проблем с внутренней или внешней установкой;
• хорошие звукоизоляционные свойства за счет трехслойной структуры стенок трубы;
• совместимость с отопительными приборами всех типов;
• эстетичный внешний вид, универсальность и небольшой вес конструкции;
• оптимальные теплозащитные свойства;
• повышенный уровень пожарной безопасности;
• Гладкость внутренней поверхности труб, почти не подверженная скоплению сажи;
• длительный срок службы.

Устройство воздуховодов из сэндвич-элементов имеет свои недостатки. Потеря герметичности провоцируется реакцией материала составляющих элементов на перепады температур. Потребители также отмечают высокую цену данного типа систем.

Толщину теплоизолятора необходимо выбирать с учетом температуры выхлопных газов. Если в помещении установлены котлы малой или средней мощности, способные нагревать до 250 градусов, для них подойдет изоляционный слой плотностью до 30 мм. В более мощных газовых и масляных установках это значение не должно превышать 50 мм. Твердотопливные угольные агрегаты, в которых дым может нагреваться до 1000 градусов, должны быть снабжены теплоизолятором толщиной не более 100 мм.

Выбор сэндвич-дымохода

Чтобы осуществить монтаж дымохода из любых сэндвич-труб по правилам, в первую очередь необходимо определиться с выбором основного материала, а также вспомогательных элементов и комплектующих.

Используемые материалы

Элементы конструкции из жаропрочной нержавеющей стали

Тип материала выбирается с учетом конкретного отопительного прибора и вида топлива. Для современных дымоходов чаще всего выбирают высокопрочную сталь или черный металл. В список самых надежных стальных сплавов входят нержавеющий материал, стабилизированный титаном или молибденом категорий AISI 321 и 316, а также жаростойкая сталь типа AISI 304. установки на газе или дизельном топливе.

Жаропрочная сталь содержит хром в сочетании с никелем, нечувствительным к высоким температурам и окисленным средам. Черный металл также подходит для дымоходных труб. Поскольку он способен гореть и окисляться, его дополнительно покрывают слоем специальной эмали. Трубки с эмалью можно использовать длительное время при нагреве до 400 градусов и при быстром подъеме до 750 градусов. Также востребованы комбинированные сэндвич-дымоходы, это более экономичные аналоги, состоящие из двойных труб из разных материалов.

При выборе комбинированных деталей нужно смотреть на материалы, из которых они изготовлены. Внутренние трубы должны быть выполнены из прочной нержавеющей стали, только в этом случае они прослужат максимально долго.

Необходимые детали

Помимо дымохода, для его монтажа необходимо приобрести дополнительные детали, которые станут элементами всей системы. Сюда входят прямые трубчатые элементы длиной до одного метра и диаметром до 80-600 мм, а также отводы и тройники, предназначенные для вывода через стену на улицу или для обхода балок или стропил. Кроме этих деталей покупают проходы для изоляции труб от межэтажных перегородок и металлический конус для разделки кровли.

Цены

Монтаж дымохода может осуществляться самостоятельно или специалистами. Хотя установка конструкции не представляет сложности, на некоторых этапах сборки могут появиться проблемы, устранить которые под силу только профессионалам. Стоимость монтажно-монтажных работ будет зависеть от длины канала, типа его размещения, а также количества перекрытий. Обычно она варьируется в пределах 1700-2000 рублей за метр.

Монтаж дымохода из многослойных труб

Конструкция дымохода для котла с коллектором конденсата

Перед монтажом дымохода необходимо выбрать основную часть и дополнительные материалы в зависимости от типа отопительного прибора. Для агрегатов, работающих на газовом топливе, подходят самые бюджетные модели, если речь идет о традиционной или банной печи, стоит отдать предпочтение качественной и более дорогой системе. Сначала воздуховод подсоединяется к котлу, затем выводится через перекрытие на крышу.

К котлу

Котел с горизонтальным отводом со стороны однотрубки можно закрепить с помощью монотройника, дополненного заглушкой с сборником конденсата. Поверхность выхода в центр изнутри покрыта герметизирующим слоем с термозащитным эффектом. После этого тройник плотно надевается на печную трубу, задвигается до конца и фиксируется в соединительной части скобой с помощью хомута по правилам. Важно заранее проверить вертикальность какой-либо оси тройника, только после этого разрешается прикреплять его к поверхности стены с помощью анкеров или дюбелей.

Через потолок и крышу

При выводе трубы через крышу необходимо соблюдать правила пожарной безопасности

При поэтапном монтаже воздуховода участок для снятия трубы нужно будет сместить в одну из сторон в направление от хребта. Если он будет проходить через него, то структура конькового бруса и стропил будет нарушена при монтаже проходного узла. Сэндвич-труба монтируется через перекрытие с соблюдением всех строительных норм и правил пожарной безопасности.

После выбора подходящего места необходимо сделать отверстие по предварительной разметке. Затем его прикрепляют к торцам гвоздями или саморезами и края пробивают термостойким изолятором. Собрать потолочный проходной узел необходимо по схеме, сам короб крепится к потолку при помощи саморезов. Далее сэндвич-конструкция протягивается через узел и фиксируется преимущественно вертикально.

Свободное пространство внутри коробки необходимо заполнить керамзитом или минеральной ватой для теплоизоляции. На завершающем этапе отверстие закрывается листом нержавеющей стали.

Правильная конструкция выхода на крышу

Монтаж дымохода из сэндвич-труб через любую крышу должен производиться по правилам, чтобы деталь была установлена ​​на приемлемой высоте и обеспечивала хорошие тяговые характеристики. В этом случае удаление продуктов горения будет максимально эффективным вне зависимости от погодных условий. Общая длина всей системы не должна превышать 5 метров; вы можете отклоняться от этого значения только в меньшую сторону. При наличии плоской кровли высота трубы в стандартном исполнении не может быть более 0,5 метра. При монтаже дымоходных коммуникаций учитывается размещение балок перекрытий и стропильной системы крыши.

Пошаговая инструкция по сборке своими руками

Метод дымовой сборки может привести к намоканию изоляции внутри.

Систему начинают монтировать снизу вверх, монтируя переходник или одностенную стальную трубу длиной не менее полуметра. Его необходимо установить в дымоходе, то есть надеть на трубу отопления сверху и закрыть стыки термостойким герметиком. Остальные элементы будут установлены над конденсатом, чтобы предотвратить его вытекание и повреждение теплоизоляционного слоя. Все крепления дополнены муфтами, возле всех стыков ставится хомут, помогающий прикрепить систему к поверхности стены. Поверхности дымохода могут сильно нагреваться, несмотря на изоляционный слой, поэтому их нельзя размещать рядом с материалами, которые могут воспламениться.

При выходе трубки через проход ее герметичность может быть нарушена. Для усиления, защиты от деталей, которые могут загореться, и устранения возможных протечек используются специальные кровли в виде конусов и силиконовых уплотнителей. При размещении трубы отводится расстояние до материалов, склонных к возгоранию, которое должно быть не менее 37 см. Для защиты кровли от попадания воды в верхней части кровли монтируют фартук и его края заводят под кровельное покрытие. Высота трубы дымохода будет зависеть от расстояния между ее началом и коньком. Верхняя часть элемента должна возвышаться над поверхностью крыши на 1,5 метра при наличии поблизости построек.

При использовании горючих материалов для кровли внутри воздуховода размещается искрогаситель. Дымоходную систему необходимо дополнить конусообразной головной частью, которую можно дополнительно защитить дефлектором или другим приспособлением.

все о монтаже сэндвич-трубы

Для самостоятельного монтажа трудно придумать более подходящий вариант, чем металлический дымоход. Эти легкие и компактные конструкции практически незаменимы, если дымоход в доме не предусмотрен первоначальным проектом. Монтаж сэндвич дымохода своими руками не представляет сложности. Для этого соедините элементы конструкции и набор вспомогательных деталей в правильной последовательности. Конечно, в этом случае есть ряд нюансов, которые необходимо учитывать.

Содержание

• 1 Как устроен сэндвич-дымоход?

• 2 Стандарты размеров базальта внутри «бутерброда»

• 3 Как установить такой дымоход

• 4 Как сделать вывод на крышу?

Как устроен сэндвич-дымоход?

С легкой руки известного англичанина любая конструкция, имеющая три слоя, называется «бутербродом». Дымоход с таким названием не исключение. Между внутренним и наружным металлическим контуром сэндвич-трубы для дымохода заключен слой теплоизолятора, как правило, из базальтовых материалов.

В комплект элементов дымохода-сэндвича, кроме труб, входят кронштейны, обжимные хомуты, тройники, трубы с ревизией и другие детали, которые обеспечат правильную работу конструкции

Это приспособление позволяет эффективно удалять продукты горения от печи, потому что:

• внутренний контур отлично переносит нагрев до высокой температуры, а также воздействие конденсата;
ТЭН
• надежно защищает внешний контур от перегрева;
• конструкция сэндвич-дымохода не позволяет влаге попадать на каменку;
• обеспечиваются необходимая тяга и разрежение газов в дымоходе.

Внутренний контур трубы всегда выполняется из нержавеющей стали, обладающей повышенными антикоррозийными свойствами. А вот внешний контур в целях экономии иногда делают из менее прочного оцинкованного металла. Покупатель вынужден выбирать между более прочной «нержавейкой» или возможностью немного сэкономить. При этом материал внутренней трубы выбирают исходя из его способности переносить повышенные температуры, а вот внешний контур должен быть достаточно жестким, чтобы конфигурация трубы и всей конструкции оставалась неизменной.

Кроме сэндвич-труб, при монтаже дымохода используются:

• настенные кронштейны, удерживающие конструкцию;
• ревизия с окошком для мойки и подставкой под него;
• комплект переходников;
тройники
• ;
• колено, позволяющее менять направление конструкции на 45 или 90 градусов;
• зажимы обжимные для соединения отдельных элементов конструкции;
разгрузочная платформа
• , позволяющая правильно распределить вес конструкции и снять нагрузку с основания;
• розетка, крыса и окопник, которые используются при прохождении конструкции через крышу.

Верх дымохода может быть украшен конусом, а также такими элементами, как изгиб или термогриб, вапплер, турбовентилятор, искрогаситель (особенно актуально, если кровля из горючих материалов), флюгер и др.

Устройство сэндвич-трубы обеспечивает достаточно высокую теплоизоляцию, чтобы можно было установить дымоход снаружи здания. Однако отвод продуктов горения будет эффективнее, если конструкция будет расположена в доме, максимально близко к центру конструкции, чтобы уменьшить теплопотери.

На нашем портале еще есть полезные материалы по установке дымоходов. Например, этот: https://aquatechn.com/en/otoplenie/dimohod/dymoxod-svoimi-rukami-v-chastnom-dome.html, где вы узнаете о вариантах оформления и требованиях к дымоходным системам для частного дома .

Стандарты размеров базальта внутри «сэндвича»

Толщина базальтового негорючего утеплителя, служащего «начинкой» сэндвича, может варьироваться в пределах 25-60 мм. Сечение конструкции также может быть разным. Чтобы монтаж дымоходной сэндвич-трубы был выполнен в соответствии с требованиями СНиП, следует учитывать теплопроизводительность котла отопления:

• при тепловой мощности менее 3,5 кВт рекомендуется использовать трубы сечением 0,14 х 0,14 м;
• при тепловой мощности 3,5–5,2 кВт рекомендуется использовать трубы сечением 0,14 х 0,2 м;
• при тепловой мощности 5,2-7,0 кВт рекомендуется использовать трубы сечением 0,14 х 0,27 м.

Однако монтаж дымохода-сэндвича чаще выполняется с использованием круглых труб. В этом случае необходимо рассчитать рекомендуемое СНиП суммарное сечение трубы и подобрать элементы, имеющие одинаковые показатели.

Как установить такой дымоход

При монтаже дымохода из сэндвич-трубы нет необходимости сооружать специальный бетонный фундамент, как для кирпичного или керамического дымохода, так как малый вес является одним из несомненных достоинств этого металла структура. Однако не считайте задачу слишком простой. Есть ряд правил и нюансов, которые следует понимать и учитывать еще на этапе выбора оборудования.

Например, не помешает нарисовать план-схему будущей конструкции, указав на ней все размеры. Опытным печникам, точно знающим, как правильно собрать дымоход-сэндвич, особенно рекомендуется обращать внимание на такие моменты, как проход дымохода через крышу, через перекрытия и т. д. Например, часто дымоход монтируется до чистовой отделки и кровельные работы. В этом случае котел или каминная топка устанавливается на черновой пол. При этом необходимо учитывать высоту «пирога» пола с учетом монтажа напольного покрытия, а отопительное оборудование складывать, например, в куски кирпича, чтобы конструкция точно соответствует отверстию для выхода продуктов сгорания.

Монтаж дымохода-сэндвича своими руками из выходного патрубка теплогенерирующего оборудования. Первым элементом дымохода является кусок трубы без изоляции. Если начинать монтаж сразу с полноценной сэндвич-трубы, изоляция сгорит, спечется в камень и повредит дымоход. Неправильный монтаж может привести к повреждению отопительного оборудования и даже пожару. Итак, этот элемент вставляется в раструб, а затем стык изолируется заглушкой. После этого элементы конструкции последовательно соединяют друг с другом, фиксируя места соединения обжимными хомутами.

Распространенной ошибкой при монтаже дымохода-сэндвича является отсутствие трубы без изоляции непосредственно над выходным патрубком отопительного оборудования. В результате утеплитель просто спекается в камень

Если есть вероятность значительного повышения давления в дымоходе, стыки дополнительно закрываются уплотняющими муфтами. Часто при монтаже стальных дымоходов используют специальные высокотемпературные герметики, смазывающие стыки. Чем плотнее дымоход, тем лучше тяга.

Несмотря на отличные теплоизоляционные свойства сэндвич-труб, в местах прохода дымохода через перекрытие все же существует определенный риск нагрева и воспламенения окружающих трубу материалов. Для обеспечения необходимого уровня пожарной безопасности, в таких местах рекомендуется укладывать дополнительный слой теплоизоляции. Еще одно важное требование СНиП из этой области: расстояние от трубы дымохода до стены не должно быть меньше 25 см. В конструкцию должно быть включено достаточное количество элементов, оборудованных ревизионными люками, позволяющими осуществлять визуальный осмотр внутренних стенок дымохода.

При необходимости выполнения горизонтальных отрезков (длина каждого не должна превышать 100 см) на таких участках должны быть устроены тройники, что позволит обеспечить эффективный отвод влаги, образующейся при конденсации водяного пара.

Обратите внимание на статью, в которой описаны принципы монтажа дымохода из стальной трубы: https://aquatechn.com/en/otoplenie/dimohod/dyimohod-iz-stalnoy-trubyi-svoimi-rukami.html

Также предлагаем вам посмотреть видеоролик с полезными советами от «бывалого» мастера.

Как сделать вывод на крышу?

Самым сложным этапом монтажа сэндвич-дымохода можно назвать, пожалуй, правильный вывод конструкции на крышу. Для этого используется специальный элемент, называемый срезом крыши. Это металлическая конструкция, предотвращающая контакт дымохода с материалами кровельного пирога.

При выборе паза кровли необходимо учитывать угол наклона кровли. Стандартные варианты позволяют вывести дымоход на крышу с уклоном 15-35 градусов или 35-55 градусов.

При укладке дымоходного сэндвича на крышу следует учитывать уклон кровли, а также обеспечить достаточное расстояние между материалами кровельного пирога и трубой

Сначала необходимо сделать разметку маркером или строительным карандашом место, где предполагается провести дымоход через крышу. После этого в соответствии с намеченной разметкой делается проем с внутренней стороны крыши. Он должен быть достаточно широким, чтобы труба свободно проходила через него.

После этого с внутренней стороны крепится кровельный лист, а снаружи устанавливается срез кровли, коническая часть которого подгоняется в соответствии с углом наклона кровли. Края паза должны располагаться под кровельным листом или под коньком.

После того, как сэндвич-труба выведена на крышу, следует позаботиться о достаточной высоте конструкции, а также оформить край трубы защитными элементами тяга в дымоходе: https://aquatechn.com/en/otoplenie/dimohod/kak-uluchshit-tyagu-v-dymoxode.html.

Для улучшения герметичности стыка рубки и дымохода используйте специальный регулируемый фартук. После его установки можно монтировать следующий элемент конструкции. Осталось отрастить трубу на необходимую высоту и установить на ее край необходимые элементы: искрогаситель, грибок, флюгер и т.д.

Монтаж трубы дымохода своими руками. Дымоход своими руками. Варианты правильного оформления дымоходов

Система отопления любого здания состоит из двух элементов. Это установка самого теплогенератора – газового, жидкостного или твердотопливного котла, и системы, облегчающей отвод продуктов сгорания. Установка этих элементов требует пристального внимания. От работы системы в целом зависит теплоснабжение в доме и безопасность людей.

В статье мы рассмотрим, как правильно установить наружный дымоход своими руками, приведем ряд советов от дымоходного мастера. Если установить дымоход снаружи дома неправильно, это может привести к неприятным последствиям: обратной тяге выхлопных систем (продукты горения попадают в помещение), это может привести к пожару и пострадать людям. Также может быть недостаточный нагрев. Если вы пришли к выводу, что вам подойдет наружный дымоход, его можно сделать своими руками, не прибегая к посторонней помощи, и сэкономить значительную сумму денег.

В настоящее время популярны утепленные наружные дымоходы, их обычно называют «сэндвич» (см. Установка сэндвич-дымохода).

Имеют свои преимущества:

1. Хорошая тяга (способствует повышению КПД тепловой установки).
2. Быстрое преодоление порога образования конденсата.
3. Минимальные отложения копоти на стенах.
4. Прочность конструкции.
5. Наружный дымоход прост в обслуживании.
6. Минимальный вес.
7. Разрешается установка в деревянных домах.
8. Соответствует нормам пожарной безопасности.

Сэндвич-дымоход состоит из трех компонентов:

• внешняя труба;
• внутренняя труба;
• теплоизоляционный слой.

Существует три типа соединения таких систем:

• фланцевое;
• байонетное соединение;
• тип подключения «мост холода».

Внимание: Главное требование ко всем видам соединений одинаковое: высокая герметичность. Обратите на это особое внимание.

Элементы конструкции

Перед началом монтажа своими руками необходимо знать устройство наружного дымохода. Главное определиться, какие элементы вам нужны и их количество. Сделайте чертеж и перечислите все, что вам нужно.

1. Любой агрегат т для производства тепла — котел.
2. Колена — регулируют движение выхлопных газов. В названии колена содержится информация об угле наклона. Отводы сваривают аргоновой сваркой или вольфрамовым электродом в среде аргона. В них можно устанавливать заслонки различных типов и смотровые окна.
3. демпферы , которые устанавливаются в отводах, трубах, тройниках и переходах.
4. Подставка под тройник , изготовлена ​​из квадратной трубы из нержавеющей стали. Крепление к стене осуществляется с помощью дюбелей. Чтобы правильно установить дымоход, нужна правильная опора для тройника. При заказе обязательно указывайте расстояние между дымоходом и стеной.
5. Тройник 45 теплоизолированный, нержавеющий, необходим для присоединения котла к нижней дымовой трубе, вертикальное направление. Трубка для отвода конденсата и смотровое окошко могут быть установлены сбоку конструкции, либо внизу тройника. Чтобы соблюсти все требования по установке дымоходов, после сборки дверцу смотрового окна следует поместить на силикон. Тройники бывают сплошные, сплошные и сборные, соединения к ним выполняются под различными углами.
6. Кронштейны изготовлены из трубы из нержавеющей стали. При заказе обязательно указывайте расстояние от стены до дымохода (для соблюдения правил пожарной безопасности).
7. Внешний дымоход должен быть теплоизолирован. Дымоход вместе с теплоизоляцией помещается в защитный кожух и таким образом образует так называемый сэндвич. Стандартный размер трубы – полметра или метр; для изготовления корпуса используется не только нержавеющая сталь и оцинковка, но и материал заказчика. Для теплоизоляции используется керамическая вата или базальтовое волокно.
8. Кронштейн дюбельный усиленный, используется для усиленного крепления. Это помогает при боковых нагрузках; с их помощью монтируются разгрузочные и расширительные стаканы.
9. Наконечник , труба теплоизоляционная в защищенном кожухе. Диаметр самого кожуха постепенно уменьшается и приближается к диаметру трубы, это позволяет защитить изоляцию от внешних воздействий.
10. Колпак , нержавеющая сталь, которой придается нужная форма путем сварки вольфрамовым электродом.

Теперь вы имеете представление о комплектующих и сможете правильно подобрать все детали дымохода для котла отопления. Правильно рассчитать длину и сечение конструкции.

Внимание: На этапе проектирования дымоходной системы следует учитывать такие параметры, как размер сечения и высота. Тяга увеличивается с большей длиной, чем выше труба, тем сильнее тяга. Однако очень высокий дымоход создаст большое аэродинамическое сопротивление движущимся продуктам горения. Размещение дымоходов четко регламентировано СНиП 2.04.05-91 . Сечение дымохода имеет большое значение. Как правило, определяется: отношение внутреннего диаметра дымохода к максимальным размерам проема каминной топки (высота/ширина) будет 10:1.

При выборе диаметра дымового канала следует учитывать, что по ГОСТ 9817-95 площадь дымового канала по поперечному сечению трубы должна быть не менее 8 см 2 на киловатт мощности отопительного агрегата (камина, котла или печи). А расчетное значение скорости уходящих газов в самом котле должно иметь интервал 0,15 — 0,6 м/с.

Сборка конструкции

Наружная дымовая труба (ее основная часть) устанавливается снаружи здания, которая соединяется горизонтальной трубой через стену здания с тепловым узлом. После установки котла отопления его необходимо подключить к дымоходной трубе, которая будет располагаться снаружи здания. Это не так сложно, как кажется на первый взгляд. Однако необходимо соблюдать некоторые правила.

Правила выполнения работ

Монтаж дымохода производится во всех случаях от котла отопления, а точнее, от дымохода вверх. Газоотводная труба всегда ставится на предыдущую, это позволяет избежать проникновения влаги в утеплитель.

• Для герметичности конструкции используется термостойкий герметик, не менее 1000*С.
• Хомуты следует использовать на сливных патрубках, тройниках и трубах.
• С интервалом в два метра наружный дымоход необходимо жестко прикрепить к стене специальными кронштейнами. Их также следует использовать при креплении тройников.
• Горизонтальные участки трубы дымохода не должны превышать одного метра.
• Избегайте контакта газовых труб с дымоходами и электропроводкой.
• При прокладке трубы через горючее сооружение использовать специальные противопожарные насадки.
• Установите съемную прочистную дверцу (это необходимо делать два раза в сезон) конструкции у основания дымохода.

Монтаж

Когда о конструкции все известно и материал готов, можно приступать к основной работе.

• Дымоход подсоединяем к патрубку котла отопления с помощью колена, трубы или тройника (в зависимости от конструкции).
• Соединяем трубу с дымоходом с нужным узлом перехода.
• Обрабатываем стыки герметиком и устанавливаем хомуты.
• Проход через стену осуществляем с помощью специальной проходной трубы (стыковка в месте прохождения стены запрещена).

Внимание: Все участки трубы дымохода должны быть вставлены плотно, без зазоров, один в другой, расстояние вставки должно быть не менее 0,5 сечения трубы (глубина посадки).

• Готовим монтаж вертикальной части конструкции. На конец горизонтальной трубы, проведенной через стену, прикрепляем тройник с креплениями для вертикальной трубы. Если мы используем колено, то должны быть созданы условия для очистки горизонтального зазора соединения. При использовании тройника нижний выход перекрывается заглушкой, которую удаляем или используем тройник с ревизией. Как и к чему крепить дымоход зависит от его расположения. Труба крепится к стене с помощью настенных кронштейнов через каждые 2 метра. Если основная труба тяжелая, колено должно поддерживаться. Часто бывает, что крепить к стене по всей длине конструкции невозможно; в этом случае используются растяжки.
• Устанавливаем ошейник с ушками, прикрепляем к ушкам зажимы и уже к ним пришиваем растяжки необходимой длины. При этом тросик для растяжек должен быть не менее 3 мм в диаметре.
• В местах крепления растяжек устанавливаем рым-шпильки или анкеры (выбираем исходя из поверхности крепления).

Следующим шагом будет подъем и крепление всей конструкции вертикальной трубы. Возможна установка по частям, но это небезопасная работа на высоте, а иногда и невозможная. Как правило, трубу собирают на земле , скрепляют все части хомутами, подготавливают крепления для растяжек и скобы.

• Для облегчения этого процесса используем шарнир.
• Подбираем нужное колено для соединения и крепим шарнир к краю наружной трубы, привариваем.
• Готовый конец трубы приподнимаем на уровне стыка и также прикрепляем шарнир к концу колена.
• Поднимаем всю конструкцию с помощью прикрепленных тросов и рожков. Делать это нужно в хорошую погоду, недопустимо выполнение при порывистом ветре.
• Осуществляем крепление в доступных местах.
• Для устойчивости немного фиксируем растяжки.
• Откручиваем гайки, которые крепили шарнир. Болгаркой срезаем сами болты и выбиваем наконечники.
• Выбиваем шарнир и делаем крепления из оставшихся болтов на стыке.
• Производим растяжки полного натяжения. Регулируем натяжение талрепными винтами.

Установка завершена. Делаем крепеж места стыка и герметизацию стыка. После того, как проведем утепление вертикальной трубы, делаем утепление (так мы избежим появления конденсата). Теперь за отопление дома можно быть спокойным.

Монтаж двухконтурной сэндвич-трубы

Очень часто в загородных домах отопление осуществляется с помощью камина или полноценной печи, к которой подсоединяется трубопровод и все необходимое отопительное оборудование. Такое оборудование нуждается в правильно собранном дымоходе. Он обеспечит удаление продуктов горения и угарного газа.

Монтаж его без привлечения специалистов не так уж и сложен, если вы решили установить дымоход-сэндвич своими руками. Ведь процесс установки похож на работу с конструктором. Срок службы устройства довольно большой, и уход за ним практически не нужен. Правильный монтаж сэндвич-труб предполагает соблюдение некоторых важных технических нюансов. Необходимо:

1. Грамотно рассчитать все параметры и размеры труб.
2. Знайте, какую длину выбрать.
3. Определите, как расположить дымоход относительно конька.
4. Иметь представление о том, как собрать конструкцию.
5. Уметь проходить полы, изолировать трубу и вывести трубу на крышу.

Обо всем этом пойдет речь.

Основные параметры и размеры

Собрать дымоход, работающий по всем правилам, не так просто. Сначала нужно определить диаметр сечения трубы и длину дымохода. Для этого нужно воспользоваться существующими нормами СНиП. Диаметр дымохода выбирается с учетом тепловой мощности отопительного оборудования:

• Если этот показатель не более 3,5 кВт, то сечение трубы должно быть 14 см.
• При тепловой мощности от 3,5 кВт до 5,5 кВт диаметр увеличивается до 20 см.
• При тепловой мощности от 5,5 кВт до 7,5 кВт — 27 см.

Длина дымохода рассчитывается по следующим правилам:

1. Минимальная высота, которая может создать необходимую тягу, составляет 500 см.
2. Также можно перемещаться по коньку крыши — труба дымохода должна быть выше конька минимум на полметра.
3. Обращаем внимание на материал крыши. Если она изготовлена ​​из горючих компонентов, труба над крышей должна возвышаться на метр, а лучше на полтора.

Важно! Если рядом с домом есть технические постройки, высота которых больше, чем у жилого объекта, то дымоход должен располагаться на 1 метр выше верхней точки крыши пристроек.

Высота трубы в зависимости от ее расположения

При определении этого параметра важно учитывать расположение дымохода по отношению к коньку крыши. Здесь тоже все просто:

• Если от конька до трубы всего 1,5 м, то верхняя часть трубы должна возвышаться над коньком на полметра.
• Если дымоход находится в 3 метрах от конька, то его высота может быть с ним на одном уровне.
• Если расстояние между дымовой трубой и коньком более 3 метров, то ее высота может быть на уровне контура, проведенного под углом 10 градусов от горизонта конька.

Сборка конструкции

Монтаж дымохода через лестничную клетку

Обычный многослойный дымоход представляет собой конструкцию, собираемую из отдельных сегментов. Каждая представляет собой трубу, внутри которой находится еще одна, но меньшего диаметра, а между ними находится плотный теплоизоляционный материал. Корпус — внешний слой — изготовлен из нержавеющей стали. Внутренний слой также изготовлен из стали с защитным антикоррозийным покрытием. Есть и другие образцы, например, из меди, латуни и алюминия. Медь дорогая, латунь дороже нержавейки.

Алюминий – дешевый материал, и его использование значительно снижает стоимость дымохода. Но в процессе работы при нагревании он расширяется, а при охлаждении снова сужается. В результате может нарушиться герметичность дымохода. Поэтому специалисты советуют приобретать сэндвич-конструкции, в которых обе железные части выполнены из стали. Посередине между ними располагается базальтовый утеплитель.

Его использование дает множество преимуществ. Базальтовая вата не боится перепадов температур, химических и физических воздействий, а также обладает прекрасными теплоизоляционными свойствами. У разных производителей изоляция имеет разную толщину. Минимальное значение — 25 мм, максимальное — 60 мм. Как установка? (3)

Монтаж осуществляется следующим образом:

• Размер одного сэндвич-сегмента 1 метр. При установке один просто вставляется в другой. Причем собирать надо со дна печи, постепенно продвигаясь вверх. Берем первый элемент трубы и соединяем его с патрубком печной трубы. Закрываем стык специальной заглушкой, закрывающей изоляцию. Далее отдельные сегменты счетчика вставляются один в другой.

Внимание! Один конец трубы всегда заужен. Именно его вставляют в соседнюю трубу. Все звенья должны быть собраны таким образом, чтобы конденсат, который будет скапливаться при работе дымохода, мог стекать вниз.

• Стыковка осуществляется таким образом, чтобы верхний кожух и внутренняя труба дымохода плотно входили друг в друга. Сделать это сразу своими руками достаточно сложно. Поэтому можно прибегнуть к одной хитрости. Внутреннюю трубу необходимо вытянуть на 15 сантиметров, вставить одну трубу в другую, и только после этого соединить наружные кожухи.

• Стыки необходимо дополнительно усилить хомутами, которые прилагаются к стандартной упаковке. Заводим и затягиваем их вокруг стыков обычной стальной проволокой. Предварительно нужно обработать стыки герметиком, тем более, что в продаже есть составы, предназначенные именно для печного оборудования.

Дымоход может располагаться внутри дома, либо его необходимо вывести наружу и прикрепить к стене.

Как обеспечить устойчивость конструкции при ее выносе?

Установка стальных дымоходов

Через каждые 2 метра при наружном монтаже дымоход крепится к стене с помощью кронштейнов. Если предусмотрен тройник или привод, каждая такая деталь также крепится к стене. Это позволяет удерживать конструкцию в вертикальном положении и предотвратить ее обрушение при сильном порыве ветра. И таким образом снижается нагрузка на элементы стыковки. При этом обязательно нужно соблюдать определенный интервал между стеной и трубой.

Печники называют это уединением. Его стоимость строго рассчитана. В расчетах учитывают толщину стенок котельного оборудования или топки, наличие открытой или закрытой топки, а также степень горючести материалов, которыми отделаны стены. Так, например, если толщина стенки котла 6,5 см, имеется закрытая топка, и стена ничем не защищена от огня, величина смещения будет равна 50 см. А если толщина топки 12 см, а стена хорошо защищена от огня, то смещение может быть равно 20 см

Внимание! Некоторые производители упаковывают свою продукцию в полиэтиленовую пленку. Перед началом сборки отдельных элементов его необходимо снять.

Что делать, если вам нужно установить дымоход между двумя стенами или внутри воздуховода?

В этом случае нужно сделать 2 окна на наружной стене. Каждая по 150 кв.см. Одно отверстие желательно расположить внизу, а другое вверху. При закрытом варианте отступа обязательно собирать настил из негорючих материалов.

Как пересечь этаж?

Установка дымохода

Иногда необходимо вывести трубу наружу через потолок. Это можно сделать с помощью коробки с отверстием внутри. В него вставляется труба – специальный элемент, используемый для описываемых целей. Толщина короба должна быть на 7 см больше толщины полов. Только так можно защитить крышу от огня. Но чтобы обеспечить безопасность использования дымохода, необходимо очень прочно прикрепить короб к потолкам и соединить их с их конструкциями.

Патрубок не должен иметь соединений. Это очень важный момент. Перед установкой разделительной коробки своими руками необходимо сделать правильную разметку маркером. На данном этапе очень актуальна поговорка о том, что нужно предварительно 7 раз отмерить и только потом отрезать. Делать отверстия в перекрытиях можно только тогда, когда выбран соответствующий короб и правильно расположена труба.

Как утеплить трубу

После установки короба и трубы этот элемент дымохода необходимо тщательно утеплить. Для этих целей применяют фольгированные маты на основе базальта, обработанные огнеупорной мастикой. Также желательно заизолировать отверстие в крыше. В этом случае стоит использовать утеплитель из минеральной ваты. Желательно им проложить все отверстия, которые соприкасаются с насадкой.

Выход дымохода на крышу

Установка дымохода на крышу

Специальная тяга позволяет вывести сэндвич-трубу на крышу. Печники называют это рубкой крыши. Этот элемент выбирается с учетом уклона крыши. Зная его, выполнить этот этап работ своими руками будет несложно. Состоит из трех операций:

1. Маркером наносится разметка с внутренней стороны кровли.
2. Своими руками вырезается отверстие, диаметр которого соответствует диаметру трубы дымохода.
3. Идет изоляция. Для этого на крышу изнутри крепится лист оцинкованной стали. В нем предварительно вырезается отверстие для дымохода, и выводится труба. Сверху устанавливается кровельная разделка. Поверх него собирается столько звеньев, сколько необходимо для достижения запланированной высоты. А затем сверху закрепляется зонт, защищающий дымоход от осадков.

Внимание! На этом участке прохода через крышу труба дымохода не должна иметь стыков.

Особенности эксплуатации дымохода

Сэндвич-трубы – продукт нового поколения. Имеют сборную конструкцию, что значительно упрощает монтаж надежного дымохода. Но в процессе его эксплуатации внутри скапливается сажа. Необходимо дважды за отопительный сезон снимать. В противном случае велик риск уменьшения полезной площади сечения трубы, что приводит к уменьшению тяги.

Как правильно пользоваться трубой

Поэтому вам придется постоянно чистить трубу дымохода. Для облегчения задачи в ее нижнюю часть устанавливается специальное стекло, либо крепится дверца, обеспечивающая доступ внутрь сэндвич-трубы. Существуют правила, соблюдение которых предотвращает образование слоя нагара. Вот основные из них:

1. Для топки печи или камина необходимо как можно меньше использовать дрова хвойных пород. При сгорании они выделяют смолы, которые очень быстро оседают на внутренних стенках сэндвич-трубы.
2. Тот же результат можно получить, подкинув в печь сырые дрова. Печники предупреждают, что влажные пары так же опасны для дымохода, как и смола.
3. Нет необходимости каждый раз сжигать бытовые отходы в духовке.
4. Если в доме появилась дровяная печь или камин, позаботьтесь и заготовьте заранее дрова из лиственных пород. Купить хорошо просушенную древесину.
5. В качестве эффективной профилактической меры бросьте в печку в конце топки пучок осиновых поленьев. Они очень быстро прогорают и дают высокое пламя, которое хорошо выжигает сажу в дымоходе.

Обобщение по теме

Как видите, сборка сэндвич-трубы своими руками – задача трудоемкая, но осуществить ее вполне возможно, предварительно изучив материал и посмотрев несколько видеоуроков, размещенных на сайте. Прежде чем решиться на такой эксперимент, нужно тщательно оценить собственные возможности и решить, по силам ли такая задача вам.

Соблюдая все правила изложенные выше, можно рискнуть и осуществить установку. Т — Установка дымохода сэндвич своими руками — основные этапы монтажа Г — Правильная установка дымохода сэндвич своими руками трудоемкий процесс. Он требует соблюдения строгих правил и норм. пожарная безопасность. Знание особенностей каждого этапа монтажа значительно упрощает задачу. К — монтаж дымохода из сэндвич трубы своими руками

Правильно оборудованная система дымоудаления является одним из обязательных элементов отопления загородного дома. Дымоход должен быть установлен в соответствии с определенными требованиями, иначе будет задымление, обратная тяга и, как следствие, пожар. В сегодняшней статье будут рассмотрены все аспекты этой проблемы.

Важно! Дымоход необходим в домах, отапливаемых котлом, печкой или камином, и предназначен для отвода продуктов сгорания топлива.

Если говорить о самостоятельном изготовлении дымоходных труб, то оптимальным вариантом является многослойная труба (т.е. многослойная). Он эффективно предотвращает конденсацию влаги, сводит к минимуму накопление сажи и имеет длительный срок службы, в течение которого не требуется особого ухода.

Сэндвич — дымоход

В идеале труба дымохода должна быть горизонтальной, но на деле все гораздо сложнее — она ​​идет вверх, потом горизонтально, снова через стену, вверх. Его тоже нужно провести через крышу. Для всего этого существуют разнообразные тройники, переходники, колена и прочее.

Теперь — непосредственно на производство.

Первый этап. Проведение расчетов

Точная расчетная схема зависит от параметров используемой трубы. Чтобы узнать все необходимые параметры, следует провести ряд несложных расчетов.

По нормам СНиПа различают следующие типы сечения (в зависимости от мощности теплогенератора):

• от 4 до 8 кВт — 14×27 см;
• от 3,2 до 4 кВт — 14х20 см;
• менее 3,2 кВт — 14х14 см.

По вышеуказанным данным вы можете самостоятельно подобрать оцинкованные трубы необходимого сечения. Если используются изделия с круглым сечением (этот вариант предпочтительнее), то их площадь должна быть равна прямоугольным трубам для теплогенератора той или иной мощности.

Вот основные требования к расстоянию. Их соблюдение обязательно.

1. Если труба устанавливается над плоской крышей, то она должна выступать над ее поверхностью на 50 см.
2. Если расстояние между коньком и дымоходом превышает 3 м, то труба устанавливается над линией, условно проведенной из центра конька под углом 10ᵒ.
3. При расположении трубы ближе полутора метров от конька она должна возвышаться над коньком не менее чем на 50 см.
4. Если кровельное покрытие выполнено из горючих материалов, то дымоход должен возвышаться более чем на 1 м.

Этап второй. Труба дымохода своими руками

Прежде чем приступить к изготовлению, необходимо проверить некоторые аспекты работы системы отопления.

1. Важные места монтажа

1. Устанавливаемая труба не должна иметь уступов.
2. Все наклонные участки трубы не должны быть без шероховатостей. Также необходимо, чтобы сечение в этом случае было не меньше площади по вертикали.
3. Также есть ограничение по температуре газов, движущихся в трубе — не более 500ᵒС.
4. Выход трубы должен быть выполнен с уклоном 30ᵒ.

Важно! Дымоход должен быть защищен от дождя или снега – для этого можно использовать «зонт», дефлектор и т. д. Тем более нельзя прокладывать электропроводку и другие коммуникации возле дымохода.

2. Монтаж дымохода

Важно! Перед установкой снимается защитная пленка, закрывающая трубы.

Важно! Горизонтальные секции устанавливаются только в случае крайней необходимости, а их длина не должна превышать 1 м.

Для прохода через перекрытия используются специальные проходные трубы. Размеры короба такого патрубка должны превышать толщину потолка не менее чем на 7 см – это необходимо для защиты горючих элементов конструкции от воспламенения. Слишком жесткое крепление коробки с крышей не требуется.

Далее следует изолировать саму трубу. Для этого его с двух сторон покрывают базальтовой бумагой с предварительно нанесенной на нее огнеупорной мастикой. Место соединения с патрубком утеплено минеральной ватой.

Только после этого труба устанавливается на место и проверяется вертикальность всей конструкции. Если есть уклон, то трубу выравнивают.

4. Завершение монтажа

В конце монтажа на трубу крепится регулируемый фартук, необходимый для герметизации стыков, и дымоход удлиняется на необходимую длину. Сверху труба накрывается защитным «зонтиком».

Важно! Элементы конструкции, не имеющие оцинкованного покрытия (соответственно подверженные коррозии), желательно покрыть термостойкой краской.

Где находится труба в доме

Часто вдоль стен и межкомнатных перегородок устанавливают дымоход (обязательно из негорючих материалов). Есть еще вариант – установить снаружи, возле дома, но такая процедура потребует дополнительного утепления. Если по тем или иным причинам монтаж на стены невозможен, то единственный вариант – установка накладных труб.

Также необходимо учитывать место установки самого обогревателя (часто это газовый котел). В подходящей для него комнате обязательно должно быть окно или другой дополнительный выход из дома. Минимальная площадь этого помещения 7-8 м², а высота потолков 2,5 м. Это помещение называется котельной.

Отделка котельной должна быть выполнена из негорючих материалов. Так, в кирпичном здании стены покрыты штукатуркой и окрашены водоэмульсионной краской. В деревянном доме их необходимо дополнительно утеплить асбестовыми листами толщиной не менее 3 мм (асбест можно заменить кровельной сталью).

Важно! Котел нужен зазе

Все эти требования должны быть указаны в инструкции к устройству.

Чего нельзя делать при монтаже

При монтаже и монтаже трубы запрещается:

Основные правила пожарной безопасности

Остается только рассмотреть основные правила, которые необходимо соблюдать при устройстве дымохода на твой собственный.

Правило первое. Любые соединения с другими типами труб не допускаются.

Правило второе. Дымоход может выходить за периметр крыши не более чем на 50 см.

Правило третье. Максимальная длина горизонтальных участков трубы – один метр. Хотя таких сегментов лучше по возможности избегать.

Правило четвертое. Дымоход необходимо прочищать дважды за отопительный сезон.

Правило пятое. Недопустимо, чтобы дымоход соприкасался с другими коммуникациями, особенно с электропроводкой или газопроводом.

И, наконец, самое главное правило пожарной безопасности – все легковоспламеняющиеся строительные конструкции должны находиться как можно дальше от дымохода.

Видео — Монтаж сэндвич-дымохода

Дымоход может быть установлен по одному из двух существующих принципов — дымовой (то есть после тройника) и конденсатный (непосредственно от каменки).

Видео — Способы установки дымохода

Дымоход при организации систем отопления выполняет три основные функции. Всех их можно добиться, установив дымоход своими руками.

Основные функции дымохода

• В первую очередь дымоход предназначен для отвода продуктов горения крайне вредных, а зачастую и смертельных для организма жителей вашего дома.
• Кроме того, дымоход также должен обладать изоляционными свойствами и защищать строительные конструкции перекрытий и крыш от возгорания.
• И, наконец, красивый дымоход выполняет эстетическую функцию и украшает крышу вашего дома.

Вы можете легко установить дымоход самостоятельно, следуя простым инструкциям.

Основные типы дымоходов

В зависимости от материала изготовления дымоходные системы можно разделить на различные типы из металла (например, из чугуна или нержавеющей стали), кирпича и керамики. Современный дымоход может быть выполнен из композиционных материалов и иметь многослойную структуру.

Вы можете выбрать ту модификацию дымохода, которая будет максимально соответствовать вашему зданию.

Так, например, самый дешевый вариант — металлический дымоход лучше всего подходит для обустройства систем отопления котельных или бань, то есть нежилых помещений. Однако такой экономный подход вряд ли целесообразно использовать в домашних условиях. Металлическая конструкция имеет плохую герметизацию стыков, в результате чего вам не удастся избавиться от проникновения дыма в помещение. Также у металла не самый привлекательный срок службы, так как он крайне неустойчив к атмосферной влаге.

Труба из композиционных многослойных материалов более надежна и устойчива к старению. Но между слоями такой трубы помещается теплоизоляционный огнеупорный материал. Из-за неоправданной экономии многие производители укладывают в промежуточный слой некачественный изолятор, который через некоторое время может начать крошиться. Так что при покупке такой трубы внимательно следите за репутацией производителя.

Самый дешевый вариант – построить дымоход из тонкостенной нержавеющей стали. Небольшой вес такой трубы позволяет фиксировать ее в конструкции даже с помощью минимального количества крепежного материала. Также нержавеющая металлическая труба очень проста в обработке – ее можно разрезать обычными ножницами по металлу.

Установка керамического дымохода очень сложна, так как его установка может производиться только вместе со всем домом. В связи с этим его применяют крайне редко, ведь для его возведения в готовом жилище строительной бригаде потребуется демонтировать часть перекрытий.

Инструменты, необходимые для дымохода

Для того, чтобы установить дымоход в доме своими руками, вам придется запастись следующим минимальным набором инструментов:

• болгарка для резки металла и сверло для сверления отверстий
• шпатель, долото и мастерок
• отвертка, желательно с шестигранником и электролобзиком, можно электрическую,
• маленький молоток и крестовая отвертка
• защитные перчатки и очки

Что нужно помнить при монтаже дымохода своими руками

По способу строительства дымоходы можно разделить на внутренние и наружные. Рассмотрим подробнее, в каком случае нужно выбирать тот или иной вариант.

Итак, внутренняя конструкция дымохода может быть использована для построения систем отопления на базе отопительных котлов или каминов. Такие системы обычно устанавливаются внутри стен. После установки такие дымоходы заделываются в толще стены и декорируются. В качестве преимущества можно отметить, что такая система не подвержена конденсации влаги и хорошо защищена от влияния атмосферной влаги.

Однако продукты сгорания, проходящие через дымоход, имеют высокую температуру. Следовательно, участки стен, проходящие рядом с внутренними дымоходами, сильно нагреваются и могут загореться. Так, внутренние дымоходы не рекомендуется устанавливать в стены, построенные из горючих материалов. Также такие системы не рекомендуются для мощных котлов с большим расходом горячих продуктов сгорания.

Наружный дымоход рекомендуется для промышленных и больших систем отопления. Обычно их устраивают, если площадь отапливаемого помещения превышает 500 кв. Также такой дымоход можно установить, если установка внутреннего дымохода связана со значительными трудностями. Так, в здании с бетонными стенами и перекрытием проще пробить плиту между этажами, чем выдолбить в стене швеллер.

Установка дымоходов из нержавеющей стали и чугуна

Самым дешевым и простым способом устройства дымохода будет установка металлической трубы. Весь монтаж делится на несколько последовательных этапов:

1. Сначала вы подготавливаете канал для дымохода.
2. Затем вы фактически устанавливаете дымоход.
3. И на завершающем этапе монтируется изоляция вокруг трубы.

Канал под металлическую трубу дымохода должен быть примерно в полтора раза больше ее диаметра. В этом случае у вас останется пространство для изоляции.

Собственно дымоход металлический состоит из следующих составных частей: металлическая труба, переходники для крепления туники, головка и конденсатор. В ряде конструкций с дымоходом устанавливается шибер – узел, увеличивающий тягу в системе.

Этапы монтажа дымохода

На начальном этапе монтажа дымохода необходимо подогнать трубы по длине. Далее полученная конструкция помещается в заранее подготовленный канал. После этого к системе подключается конденсатор и сам нагреватель (плита или котел). На завершающем этапе устанавливается голова.

Для жесткой фиксации трубы ее необходимо крепить к стене не реже, чем через каждые полтора метра.

При монтаже стальных и чугунных труб необходимо обеспечить качественную теплоизоляцию дымохода. Только в этом случае вам удастся избежать возгорания перекрытий и примыкающих к ним конструкций из-за внезапно прохудившейся трубы. Для изоляции металлического дымохода лучше всего использовать классический метод – огнеупорную глину. Но в крайнем случае можно использовать специальную огнеупорную пену.

Также с помощью пластилина можно оформить стыки дымохода из металлической трубы с перекрытиями и крышей.

Если используется металлическая труба, то ее необходимо крепить к потолку и стенам крепежом через каждые полметра. Это связано с большим весом таких дымоходных труб. Кроме того, монтажные отверстия делаются шире – примерно на два диаметра трубы.

Чугунная труба дольше прослужит в качестве дымохода, но ее монтаж сопряжен с определенными трудностями. Так что резать такую ​​трубу можно только с помощью болгарки.

Установка сэндвич-дымохода своими руками

Сэндвич-дымоходы из нескольких материалов заменяют обычные металлические трубы. Многослойная конструкция позволяет качественно изолировать полы от нагрева продуктами горения печи. При установке такого дымохода не требуется дополнительное утепление, в результате чего монтажные отверстия можно сделать практически равными диаметру трубы.

При монтаже металлических труб они входят друг в друга как матрешки и не требуется дополнительная фиксация для соединения колен работы. В сэндвич-дымоходах колена труб должны соединяться друг с другом с помощью специального строительного клея. Помимо фиксации колен, строительный клей также препятствует проникновению дыма в помещение.

Сэндвич-трубы очень чувствительны к образованию конденсата от атмосферной влаги, поэтому их не рекомендуется использовать при устройстве наружных дымоходов. Внутри здания такая труба может прослужить до 70 лет.

Монтаж наружного дымохода своими руками

Наиболее оптимальным материалом для изготовления наружного печного дымохода будет труба из нержавеющей стали. Он немного весит и хорошо обрабатывается самыми простыми инструментами.

Для монтажа наружного дымохода из нержавеющей трубы выполните следующие работы:

• Проделайте отверстие в трубе рядом с котлом. Он должен располагаться не ниже полуметра от верха котла.
• Разместите крепеж на внешней стене на расстоянии метра друг от друга.
• Подключить вход дымохода к нагревателю.
• Уберите изогнутое колено трубы из комнаты.
• Установите конденсатор.
• Прикрепите трубу к стене.
• Установите заглушку и решетку дымохода.

Монтаж дымохода своими руками: обучающее видео

Ни одно отопительное устройство не может работать без хорошей вытяжной системы. Часто при строительстве загородного дома забывали включить в проект дымоход. В этом случае приходится прокладывать его прямо через стену. Многие решают сделать дымоход своими руками. Эта проблема решается несколькими способами. Начиная от классики и встраивая в основной каркас дома, включая сложные или другие современные материалы. Все варианты отличаются сложностью, материалами, трудовыми и временными затратами, КПД и теплоемкостью, возможностью увеличения КПД отопительной установки.

Наиболее подходящим вариантом является конструкция из стальных труб- Монтаж своими руками, как правило, не вызывает затруднений, если разобраться в устройстве сэндвич-дымохода.

Основные преимущества сэндвич-дымоходов

1. Металлические трубы являются давно зарекомендовавшим себя и широко распространенным элементом дымоходов. Это связано с рядом причин.
Трубы
2. имеют круглое сечение , , через которое облегчается газообмен между топкой и окружающей средой. Это важно для организации движения воздушных потоков внутри дымохода.
3. Только трубы позволяют устроить гладкую и ровную поверхность , на которой продукты горения не оседают, а если и оседают, то происходит равномерно и легко удаляются очисткой.
4. Монтаж дымохода своими руками намного проще по сравнению с аналогичными дымоходами из кирпича.

Газы, проходящие через дымовые каналы, насыщены химически агрессивными примесями, поэтому вызывают коррозию металла, которая возникает на фоне колебаний температуры, изменения влажности и других условий. В этом случае срок службы дымохода сокращается в десятки раз, поэтому в материал трубы добавляют более стойкие вещества, например нержавеющую сталь. Кроме явления коррозии и некоторые другие трудности возникают.

• Высокая проводимость металла за короткое время снижает температуру газов, проходящих по трубам, в результате получается, что сэндвич-дымоход, начиная с места крепления кронштейна, остывает, большая часть тепла сохраняется в помещении.
• В результате значительный температурный контраст на разных концах трубы одновременно провоцирует линейное расширение тел под действием энергии сгорания топлива;
• Наружная стенка трубы нагревается до температуры, опасной для объектов окружающей среды, поэтому необходим дополнительный теплоизоляционный слой, не пропускающий лишнее тепло.

Создателям многослойных дымоходов удалось решить эти проблемы.

Устройство дымохода сэндвич

Благодаря англичанам, которые любят называть все, что состоит из двух слоев и начинки бутербродом, дымоход получил свое название. Сэндвич состоит из двух труб различных диаметров (внутренний и внешний металлические контуры). Внутри между ними расположен мощный теплоизоляционный материал, который обычно изготавливается из базальтовых пород.

Дымоход состоит из множества частей. Во-первых, естественно трубы , Во-вторых, кронштейн В-третьих, другие детали: хомуты, переходники, тройники, трубы с ревизией, обеспечивающие правильную работу конструкции и рациональное использование конструкционных материалов. Кронштейн позволяет удобно закрепить дымоход к стене своими руками.

Смысл такого устройства в эффективной работе, в частности, в удалении изделий из печи. Внешний контур надежно защищен от перегрева, а внутренний от температурного перепада . Слой между ними надежно защищает от появления влаги, конденсата и высолов на поверхности труб; тяга, которая должна возникать в воздушных потоках, работает исправно.

Внутренняя труба всегда толще и покрыта толстым слоем нержавеющей стали, обладающей повышенными свойствами против коррозии и прогара. Наружный контур , как правило, изготавливают экономичнее, с меньшей себестоимостью, из обычного оцинкованного железа. Установщику приходится выбирать между ценой и качеством, так как разница между нержавейкой и оцинкованным железом очень большая. Материал внутреннего контура следует выбирать, исходя из знаний о его стойкости к тепловым контрастам и повышенной влажности, коррозионным свойствам. Внешние трубы должны быть жесткими, потому что они являются скелетом конструкции.

Подготовка к установке

При монтаже дымоходов нет необходимости сооружать дополнительный цементный фундамент, как того требует дымоход из кирпичной или керамической кладки, так как благодаря малому весу конструкция приобретает еще одно преимущество металлической установки перед керамической и кирпичной. Но не стоит недооценивать стоящую перед вами задачу, ведь нужно не просто закрепить скобу, хотя это действительно легко сделать своими руками.

Не забывайте о существовании ряда правил и рекомендаций, которые необходимо уяснить и продумать еще на этапе выбора инструментов и материалов. Учтите, что на руку сыграет возможность нарисовать схему проектируемой установки, определив на ней все размеры. Специалисты со стажем, наверняка знающие, как установить сэндвич-дымоход, часто советуют обратить внимание на такие моменты, как потолки и т. д.

Иногда топку котла или печи монтируют на черновом полу. В таких расчетах необходимо рассчитать толщину всех слоев пола , не забывая о монтаже поверхностей пола, и установить обогреватели на подставках так, чтобы установка идеально вписалась в выходное отверстие для отвода продуктов сгорания.

Монтаж дымохода

Монтаж многослойного дымохода Начинайте с отходящего конца трубы отопительного оборудования. Первая часть дымохода выглядит как кусок трубы, не покрытый изоляционными слоями. Сначала фиксируется кронштейн, а на нем уже труба. Если начать монтировать конструкцию из цельной сэндвич-трубы, утеплительный материал расплавится, образуется камнеобразование, которое разрушит дымоход. Для этого кронштейн должен быть установлен на высоте предохраняющей от перегрева. Неправильный монтаж чаще всего приводит к неисправности тепловыделяющего оборудования и даже возгоранию горючих материалов.

Деталь вбивается в гнездо, фиксируется установкой скобы и закрывается заглушкой. Затем части конструкции дымохода соединяют между собой по порядку, фиксируя стыки труб обжимными хомутами.

При возможности заметного повышения давления в канале места подключения на всякий случай также закрываются специальные муфты. Часто при монтаже стальных труб для герметизации стыков используют термостойкие герметики. Чем более изолирован дымоход, тем правильнее тяга.

Несмотря на отличные теплоизоляционные свойства «бутербродов», некоторые опасны перегревом и воспламенением материалов, прилегающих к трубе. Для гарантии определенного уровня пожарной безопасности рекомендуется увеличивать толщину слоя теплоизоляции в местах стыков.

Починить дымоход своими руками совсем не сложно, для этого достаточно разбираться в устройстве и знать основные правила техники безопасности. После установки необходимо правильно обслуживать дымоход и снизить риск несчастных случаев при эксплуатации печей.

Есть эффективные народные средства для чистки дымохода . Да, в последнее время часто советуют изредка топить печь осиновыми дровами: в результате получается мощное пламя, сжигающее осадки на поверхности стенок трубы. Не стоит делать это часто, следует быть осторожным, так как это часто провоцирует возгорания.

Сэндвич-труба для дымохода: Как правильно монтировать

ПОДЕЛИТЬСЯ
в социальных сетях

FacebookTwitterOkGoogle+PinterestVk

Сэндвич-труба для дымохода – это готовое конструктивное решение, подходящее как для использования внутри зданий, так и для наружного применения. Такие конструкции собираются из готовой арматуры вне зависимости от стадии строительства дома. Они легкие, имеют гладкую внутреннюю поверхность и не требуют теплоизоляции, так как являются огнестойким теплоизоляционным слоем. Монтаж должен соответствовать всем требованиям, предъявляемым к дымоходам.

Конструкция из сэндвич-труб для наружного и внутреннего дымохода

Содержание

• 1 Трубы из нержавеющей стали для дымохода
• 2 Дымоходный узел из стальной трубы своими руками: основные правила
  • 2.1 Применение герметика для дымохода из нержавейки
  • 2.2 Как утеплить трубу дымохода своими руками
• 3 Рекомендуемый монтаж сэндвич-труб для дымоходов
  • 3.1 Особенности монтажа дымохода из сэндвич-труб через стену
  • 3.2 Монтаж сэндвич-дымохода через крышу
  • 3.3 Варианты исполнения теплообменников в дымоходе
• 4 Где купить сэндвич-трубу для дымохода
• 5 Цена сэндвич-трубы для дымоходов

Трубы из нержавеющей стали для дымохода

Нержавеющая сталь – актуальный материал, нашедший применение в самых разных конструкциях, в том числе при производстве дымоходных каналов. Использование труб из нержавеющей стали для дымоходов практически во всех видах отопительного оборудования обусловлено устойчивостью материала к коррозии и агрессивным средам, образующимся в результате конденсации паров воды, выделяемых продуктами.

Одностенные дымоходы из нержавеющей стали

Однако не все виды стали можно использовать для изготовления дымоходов. Выбор марки стали, подходящей для дымоходов, зависит от температуры продукта на выходе: 400°С используют хромоникелевые стали AISI 304, 321, а 800°С — жаропрочную хромоникельмолибденовую сталь AISI 316. Что касается оцинкованной или черной стали, то они не имеют защиту от коррозии и как дымоход быстро прогорают.

Неоспоримыми преимуществами нержавеющей стали для дымоходных труб являются:

• легкий вес – способствует простоте сборки и не требует возведения фундамента;
модульная система
• – огромное количество труб и фитингов разного диаметра позволяет возводить не только конструкции дома новой постройки, но и в обжитом помещении;
• простой монтаж — качественный крепеж обеспечивает газонепроницаемую сборку безошибочной конструкции. Кроме того, такие дымоходы могут отклоняться от вертикального положения для обхода всевозможных препятствий;
• гладкая внутренняя поверхность;
• устойчивость к горению— способствует длительной эксплуатации дымохода;
тонкостенные трубки
• – позволяют быстро прогревать систему при запуске, уменьшая образование конденсата и обеспечивая хорошую тягу.

Сэндвич-труба для дымоходов

Стальные дымоходы выпускаются в двух вариантах:

• одностенные (однослойные, одноконтурные) — эти дымоходные системы предназначены для использования в отапливаемых зданиях, подключение котла к существующей дымоходной системе или на ремонт и восстановление путем переналадки старого дымохода;
• двустенные (трехслойные, двухслойные трубы) — в многослойной конструкции трубы для дымохода имеют теплоизоляционный слой, расположенный между двумя трубами разного сечения. Такое расположение труб позволяет монтировать их внутри и снаружи здания без устройства утепления. Изоляцию производят только в местах прохода дымохода через потолок, стену или потолок.

Дымоход из стальной трубы своими руками: основные правила

Модульная конструкция и широкий ассортимент всех комплектующих делает самостоятельное выполнение монтажа дымохода из нержавейки максимально простым. Но, несмотря на простоту монтажа, эти дымоходы являются частью общего цикла функционирования газового оборудования и должны соответствовать требованиям, регламентированным СНиП и правилами газовой безопасности хозяйства.

Установка сэндвич-трубы на дымоход очень проста

Как установить дымоход? Перед сборкой дымохода из нержавейки стоит ознакомиться с тематическими видеоинструкциями. В интернете вы без труда найдете серию видео монтажей дымохода из нержавейки своими руками. Ролики содержат много полезной информации о нюансах монтажа и наиболее частых ошибках при монтаже дымохода своими руками.

Несмотря на простоту сборки, газоотводное устройство лучше доверить профессионалам, чем проводить монтаж своими руками. дымоход из нержавеющей стали должен соответствовать следующим требованиям:

• если для дымоудаления применяются одноконтурные стальные трубы, то наиболее приемлемым будет использование внутреннего контура дымохода, в этом случае система крепления располагается вдоль капитальных внутренних стен;
диаметр трубы
• должен подходить по размеру к ведущей трубе дымосборника газового котла, что обеспечит надежную герметизацию конструкции;
• Расположение дымохода при присоединении к котлу должно быть вертикальным и иметь длину 50 см и более;

Для изготовления труб используется материал с различным процентным содержанием хрома

• Если отделочная стена, рядом с которой монтируется стальной дымоход, выполнена из горючего материала, расстояние от трубы до стены должно быть не менее 25 см, при установке требует более близкого расположения, обить стеновые щиты нужно так, чтобы внутренняя часть стены выступала под размеры трубы по 15 см с каждой стороны;
• Запрещается использовать в строительстве более трех поворотных колен;
длина дымохода
• должна быть не менее 5 м;
• высота над кровельной трубой дымохода должна превышать 0,5 м;
• наличие проектных доработок, тройников и конденсата обязательно.

Полезный совет! При самостоятельном монтаже дымоходной системы помните, что неправильная конструкция комплекта может привести к взрыву газа, возгоранию и отравлению угарным газом.

Сэндвич-конструкция дымохода из нержавеющей стали

Применение герметика для дымохода из нержавеющей стали

Отвечая на вопрос, как сделать дымоход безопасным, скажем, что для обеспечения его работы конструкция должна быть полностью герметизирована. Добиться полной герметичности и влагозащиты конструкции можно, обработав низкие места элементов системы дымохода специальным герметиком из нержавеющей стали.

Стоит отметить, что для дымоходов используются специальные силикатные термостойкие герметики. Перед установкой трубы дымохода на предыдущее звено их стыки обрабатывают составом. герметики хорошо связываются с большинством материалов: камень, металл, бетон, керамика. Учитывая, что поверхность элементов дымохода из нержавеющей стали гладкая, перед использованием герметика рекомендуется провести абразивную обработку.

Работа по обработке герметиком проводится при положительной температуре от 20 до 40°С: это обеспечит быстрое высыхание состава. Если промазать герметиком все примыкающие поверхности, получится монолитная конструкция, которую будет сложно разобрать без повреждений. Это стоит учитывать, если в будущем потребуется разобрать некоторые части дымохода для обслуживания.

Чем ниже труба по скату кровли располагается, тем больше она должна возвышаться над поверхностью

Обработку герметиком производят с помощью пистолета, нанося слой пасты толщиной не более 1 см. Не стоит наносить состав большим слоем: они могут недостаточно высохнуть, а если высохнут, то продолжат трескаться. Некоторые герметики дымохода сохнут несколько часов при разных температурах, что будет указано на упаковке. Уплотнители выпускаются для дымоходов только серого и черного цвета.

Полезный совет! Работать с герметиком необходимо в защитных перчатках, так как при попадании на кожу они могут вызвать химические ожоги.

Как утеплить трубу дымохода своими руками

Изоляция трубы дымохода решает несколько задач, основная из которых — предотвращение разрушения конструкции крыши, прилегающей к каналу, и защита дымохода от воздействия неблагоприятных природных факторов. Кроме того, при теплоизоляции существенно снижаются потери тепла, что также положительно сказывается на процессах, происходящих внутри системы.

Труба дымохода из нержавеющей стали

Утепление трубы, позволяет значительно продлить срок службы дымохода за счет следующих факторов:

• минимизация попадания реактивного конденсата на внутреннюю поверхность трубы;
действие
• уменьшает разницу температур выходящих горячих жидкостей, холодного и атмосферного воздуха;
• потерь тепла способствуют энергосбережению, что в целом позволяет экономно расходовать топливо;
• повышает механическую прочность всей конструкции, так как изоляционный корпус служит каркасом,

Теплая металлическая труба дымохода? Основные требования к теплоизоляционному материалу — он негорюч, и вес теплоизоляционного материала кровли должен быть соизмерим с его способностью выдерживать, иначе его просто продают. Особенно подходят для изоляции дымохода стекловата или минеральная вата. Можно приобрести готовую цилиндрическую конструкцию с защитным слоем из фольги. Они бывают разного диаметра, поэтому можно подобрать нужный вариант под строительство.

Описание сэндвич-дымохода из нержавеющей стали

Перед выполнением работ своими руками, вы можете ознакомиться на видео как утеплить дымоход своими руками. Четкое описание монтажа поможет выполнить фиксацию стыков утеплителя, используя наиболее подходящие материалы.

Полезный совет! Утепление дымохода желательно предусмотреть еще на этапе проектирования строительства.

Рекомендуемая установка многослойных труб для дымоходов

Выполняя монтаж сэндвич-дымоходов из нержавеющей стали, следует придерживаться следующих рекомендаций:

• При монтаже сэндвич-дымоходов необходимо помнить, что конструкция не должна иметь горизонтальных участков трубы длиной от 1 м;
• Необходимо исключить контакт дымохода с электропроводкой, трубопроводом, газовым оборудованием;
• выполнение дымохода через настенное крепление устройства сопровождается изолированными трубами в этих местах;
• при монтаже сэндвич-трубы к дымоходу своими руками, следует предусмотреть ревизионное окошко для обслуживания и очистки от сажи.

Установить дымоходную трубу из сэндвича можно самостоятельно

Как установить дымоходную трубу из сэндвича? Перед монтажом конструкции необходимо знать, как рассчитать диаметр дымохода и его общую длину. сечение трубы выбирают в зависимости от того, с каким газовым оборудованием она будет применяться: чем мощнее устройство, тем больший диаметр следует выбирать. Значение диаметра указано в технических характеристиках устройства.

Еще один важный размер трубы для сэндвич дымохода – ее общая длина. длина конструкции не менее 5 м. Если дымоход предполагает уклон, для его коленных устройств используют от 20 до 90 градусов. длина наружной части трубы должна быть такой, чтобы она превышала уровень конька крыши не менее чем на 0,5 м, если она от конька на 1,5 м. В случае, когда дымоход удален от конька на 3 м, длина трубы может быть вровень с ними.

Статья по теме:

Сэндвич из нержавеющей стали дымоходы: цены на трубы и комплектующие

Цены в магазинах. производство дымоходов. Размеры дымохода. Рекомендации по выбору и установке. Где купить трубы для дымоходов.

Перед тем, как собрать дымоход из сэндвич-труб, следует ознакомиться с основными этапами сборки. Получите четкое представление об установке, просмотрев онлайн видео сборки сэндвич-дымоходов. Основные правила установки:

• внутренние трубы сэндвич-конструкций стыкуются к верхнему контуру нижней трубы, а к наружному наоборот. С одной стороны, это обеспечивает беспрепятственный отвод дыма, с другой – защищает от влаги;

Все сэндвич-трубы имеют разные характеристики

• стыковочные места, где труба стыкуется с оборудованием, а также места дымохода, проходящие через стационарную крышу с хомутами;
• для повышения прочности соединения низкотермостойких обработанных герметичных швов;
• Дымоход для обслуживания интегрированной конструкции Тройник ревизии для отвода влаги — конденсаторосборник;
• внешняя секция трубы снабжена головной частью для предотвращения попадания посторонних предметов в канал.

Особенности монтажа дымохода из сэндвич-труб через стену

При монтаже дымохода через стену необходимо соблюдать основные правила и требования по устройству дымоходных каналов. Однако есть некоторые нюансы, которые необходимо учитывать при выводе дымохода через стену. Если первым узлом планируется вывод дымохода в стену по горизонтали, нужно сделать небольшое отклонение от устройства. Это предотвратит попадание конденсата внутрь котла.

Как установить дымоход через стену? Есть два пути: можно поднять канал до потолка и на этом уровне выпустить или выпустить дымоход, сделать пространство через стену на входе газового прибора. С точки зрения удобства монтажа и использования фасонных деталей второй способ предпочтительнее, так как имеет одно поворотное колено.

Дымоход через стену дома

Порядок выполнения работ по устройству через стену дымохода:

• Пробивает дыру в стене, в которой будет проходить труба. Его размеры должны быть такими, чтобы соответствовать требованию СНиП: расстояние от наружной поверхности трубы до стены 0,5 м. Для сокращения расстояния до 0,38 м в него вставляется отверстие или обшивка из листового металла слесарной коробкой;
• вставляется в подготовленное отверстие сэндвич-трубы для дымохода из нержавеющей стали так, чтобы стыки не попали в проходной узел. Трубка закреплена, а пространство между кожухом и каналом заполнено термоизоляцией;
• длина горизонтального участка не должна превышать 1 м;
• отверстия в стене выполнены закрывающимися декоративными накладками в комплекте с трубами;
• на наружную боковую стенку крепят стопорную скобу и вертлюг под выведенный швеллер;
• вертикальный участок трубы, крепящийся к стене так, чтобы расстояние между креплениями было не менее 2 м.

Полезный совет! Категорически запрещается вставлять между сэндвич-трубами обычно одноконтурные трубы. Вся система должна состоять из одинаковых трубок.

Если высота наружной части трубы полтора метра, ее дополнительно усиливают проволочными растяжками

Монтаж сэндвич-трубы дымохода через крышу

Перед устройством дымохода сэндвич-трубы через крышу необходимо выполнить план вывод в нужном месте. Дело в том, что, учитывая конфигурацию конструкции крыши, не во всех местах можно вывести дымоход через крышу. К ним относятся:

1. Долина, где скапливается много осадков и трудно обеспечить гидроизоляцию.
2. В непосредственной близости от мансардных окон.
3. Напротив окон соседнего дома.

Перед тем, как установить дымоход через крышу, следует также учесть расположение балок перекрытия и стропил. Канал должен быть устроен между этими элементами. Для смещения линии дымохода можно использовать два поворотных колена на 45 градусов. Последовательность работ по реализации прохода через кровлю дымохода сэндвич:

• сделан проем в потолке согласно действующим нормам;
• отверстий защищают торцы материала, не подверженного горению;

Монтаж дымохода производить «снизу-вверх» от каменки к дымоходу на крышу

• в сформированном вертикально коробе укладывается труба. Следует отметить, что дымоход нельзя закреплять жестко, он должен свободно перемещаться вверх и вниз, так как при нагреве будет изменяться его длина;
• пространство между трубой и кожухом заполняется базальтовой ватой на основе предварительно зашитого места ввода металлическим листом. В пространство между экраном и потолком укладывают картон из минеральной ваты. Упростить организацию пропуска дыма через кровлю и потолок можно, если купить готовый проходной потолок в сборе из сборных коробов и декоративного экрана из нержавеющей стали;
• для прохода дымохода через перекрытие устроить отверстие в кровельном пироге. Слои лепешки надрезают крест-накрест, чтобы они могли оказаться под и закрепить скобу. Отверстие в рейке делается так, чтобы расстояние от края прохода до поверхности трубы со всех сторон было не менее 13 см;
• все полученные концы отверстий закрывают фиброцементными плитами — минеритом.

При проходе устройства через дымоход с крыши или другого металлического покрытия используйте специальный универсальный запорный затвор. Его задача – качественная герметизация участка при проходе дымохода через металлочерепицу. Уплотнитель кровельной юбки представляет собой формованный кровельный материал, после чего крепится к поверхности. Соединение магистрали с трубой и поверхностью кровли обработать термостойким герметиком.

Схема сборки дымохода

Варианты исполнения теплообменников в дымоходе

Для использования тепла, образующегося при отводе продуктов сгорания, применяется специальное устройство — теплообменник на дымоходе. Существуют различные варианты этих устройств, среди которых наиболее актуальны:

1. Теплообменник воздушный — принцип работы этого устройства идентичен работе конвектора. Холодный воздух поступает через вход в теплообменник, после чего нагретый поток выходит через отверстия в верхней части устройства. В результате дополнительный обогрев помещения. Имея определенный набор инструментов и навыков, воздушный теплообменник можно сделать самостоятельно.
2. Конструкция катушечного типа — для таких устройств используют гибкую, коррозионностойкую медную или алюминиевую трубку. Их сгибают для получения нужной формы, на конечных участках трубы делают резьбу для соединения с расширительным бачком. рекомендуется защищать трубы специальным кожухом для обеспечения безопасности и улучшения теплопередачи. Принцип работы такого теплообменника – естественная циркуляция воды. Его несложно установить самостоятельно, однако необходимо урегулировать вес с учетом свойства жидкости расширяться при нагревании. К недостаткам такой системы можно отнести снижение температуры угарного газа на выходе, что могло отрицательно сказаться на тяге и сгорании топлива.
3. Резервуар для воды — для устройства такого устройства понадобится медная трубка и металлический бак емкостью около 20 литров. Емкость можно сделать самостоятельно из стального листа. В нижней и верхней выходных частях бака просверлены отверстия. Нижний сливной бак разбился при сливе водопроводной воды.
4. Аппарат гофра — для изготовления такого теплообменника используется три гофрированные трубы, которыми обернута дымоходная труба в месте прохода через мансардный этаж. Поверхностная гофра дымохода отдает тепло, и нагретый поток из него направляется в помещение, которое необходимо отапливать. Работа этого теплообменника снижает температуру дымохода, тем самым обеспечивая противопожарную защиту.

Теплообменник для дымохода

Где купить сэндвич-трубу для дымохода

Поскольку от функционирования системы дымохода зависит работа котла, для сборки сэндвич-дымохода необходимо приобрести качественную и проверенную трубу. Только такие изделия могут гарантировать безопасный и эффективный отвод выхлопных газов, исключающий попадание дыма в помещение и возникновение обратной тяги.

Очень выгодно покупать необходимые товары через интернет-сайты производителей: можно в непринужденной обстановке изучить ассортимент, сделать сравнительный анализ цен разных производителей, а главное, получить квалифицированную консультацию по выбору модель, подходящая для конкретного оборудования. Многие интернет-магазины включают в свои услуги и доставку товаров.

Как правило, многие компании, занимающиеся реализацией труб для дымоходов, предлагают профессиональный монтаж дымохода. Цена за операцию зависит от толщины стены, материала из которого сделана труба, наличия прохода через стену к дымоходу, конфигурации и кровельного покрытия. Ориентировочная стоимость монтажа сэндвич-труб дымохода 1900 руб. 1 м. Выезд замерщика, соединительное оборудование, огнезащитные работы в плату за монтаж дымоходов из сэндвич-труб не входят.

Нержавеющая сталь дымоходная

Некоторые интернет-магазины занимаются продажей оцинкованной трубы для дымохода в сэндвич-исполнении. Этот материал дешевле, но обладает хорошими техническими показателями. Дымоходы из оцинкованной стали могут быть использованы для устранения низкой точки дымления. Если устройство дымоходов из сэндвич-труб предполагает оцинковку только наружного контура, такую ​​конструкцию можно эксплуатировать без вреда для здоровья. Насколько выгодно приобретение дымохода из материала, можно узнать, проанализировав уровень цен.

Цена сэндвич трубы для дымоходов

Покупая продукцию у производителя или его представителей, Вы можете быть уверены, что приобретете сертифицированную и качественную продукцию. Ассортимент интернет-магазинов и специализированных отделов включает не только трубы, но и ряд заводских отводов, фитингов и других сопутствующих товаров, которые можно легко найти в каталогах. Если в схеме дымохода из сэндвич-трубы предусмотрен проход через крышу, то здесь можно заказать стандартную разделку крыши.

Многослойная трубка состоит из двух металлических втулок, между которыми проложен слой изолятора

Обратившись на сайт перед сборкой сэндвич-дымохода, вы сможете получить квалифицированную консультацию по любой интересующей теме. Для тех, кто планирует монтаж дымохода-сэндвич своими руками, интернет-сайт предлагает информацию о различных примерах сборки и наиболее важных моментах установки.

Цены, указанные в каталоге, являются приблизительными и подлежат обязательному уточнению менеджерами и интернет-магазинами.

Цена сендвичных труб для монтажа дымохода:

Производитель	Многослойная трубка из нержавеющей стали, 1 м
Диаметр, мм	Толщина металла	цена, руб.
внешний	интерьер
компания НЕСТ	220	120	0,5	1490
230	130	0,5	1600
240	140	0,5	1670
250	150	0,5	1760
260	160	0,5	1850
Смирновская компания	200	120	0,5	1480
ПК Феррум	200	110	0,5	1970
200	115	0,5	1985
200	120	0,5	1990
200	130	0,5	2030

Полезный совет! Перед тем, как приобрести сэндвич-трубу, следует обсудить с менеджером комплектацию дымоходной системы и ознакомиться с правилами эксплуатации дымоходов.
