Установка стропил на мауэрлат двухскатной крыши: Как ставить стропила на двухскатную крышу и правильно их закрепить

Содержание

Как ставить стропила на двухскатную крышу и правильно их закрепить

Любое строение, жилой дом или хозяйственную постройку, трудно представить без крыши. Она защитит от атмосферных явления. В большинстве случаев используется двухскатная кровля. Данный вариант достаточно надежен и прост в исполнении. Основной конструкцией крыши является стропильная система. Именно она поддерживает всю кровлю. А как ставить стропила на двухскатную крышу? На какие при этом следует смотреть нюансы?

Вначале расчеты

Прежде чем выполнить любую работу, в том числе и установку стропил на двухскатную крышу, рекомендуется составить план. Вначале необходимо провести расчеты. Перед началом работ вам нужно выяснить следующие параметры:

Угол наклона ската кровли. Он будет зависеть от многих факторов. В первую очередь учитывают атмосферные осадки, выпадающие в вашем регионе. Учитывайте принцип, чем больше снега зимой, тем круче должна быть двухскатная крыша.
Высота расположения конька. Этот параметр высчитывается исходя из размеров, а точнее ширины самого дома и угла наклона ската.
Из предыдущих двух параметров можно узнать длину стропил.
Еще один важный параметр – это шаг. На каком расстоянии друг от друга будут располагаться стропила. Этот параметр зависит от величины нагрузок, которые будет испытывать двухскатная крыша и сечения стропил.

На этом же этапе определяется тип стропильной системы. Чаще всего используется висячая и наслонная система. Установка стропил в каждом случае происходит по-разному. В первом случае большая часть нагрузки передается на мауэрлат. В верхней точке стропила опираются только друг на друга. Наслонная система подразумевает дополнительного упора – конькового прогона.

Висячий вариант самый простой. Его применяют в том случае, если длина стропил не будет превышать шести метров. Наслонная система подходит и для более широких домов. Но в этом случае нужно чтобы по центральной оси строения проходила капитальная стена или были установлены колонны.

После проведения всех расчетов и выбора типа стропильной системы делается план или чертеж. На нем указывается расположение всех элементов и мест крепления. Также с помощью плана можно легко составить смету расходов. Вы уже будите точно знать каких и сколько элементов и деталей вам понадобится.

Какие элементы еще понадобятся

Двухскатная крыша считается несложной конструкцией, но чтобы возвести все правильно, следует знать все ее компоненты. В каркас, кроме самих стропил, входят и другие элементы, а именно:

Мауэрлат. Этот элемент системы расположен по верхнему периметру стен. Он служит для того, чтобы равномерно распределять нагрузку от двухскатной крыши. Именно в него упираются стропила. Для мауэрлата применяется брус с сечением 15 на 15 сантиметров.
Прогон. Это балка, которая поддерживает верхние концы стропильных пар. Здесь, как и в случае с мауэрлатом, используется деревянный брус.
Затяжка — элемент, использующийся в висячих системах. Затяжка соединяет нижние концы стропил.
Лежень – это необязательный элемент. Он представляет собой деревянную балку, которая служит основанием для упоров подкосов.
Стойки. Они применяются в наслонной стропильной системе. Стойки поддерживают коньковый прогон.

Также могут применяться и другие элементы. Например, для усиления всей конструкция используются подкосы, ригели и так далее. Также применяются кобылки – это удлинение стропил, которое составляет свес двухскатной крыши.

Способы крепления стропильных балок

Как закрепить стропила на двухскатной крыше? Как сделать это правильно? Существует несколько популярных способов, помогающих закрепить стропила к мауэрлату, а именно:

Наиболее распространенным является метод врубки. Такой способ установки стропил является прочным и жестким, поэтому его применяют только в том случае, если двухскатная крыша монтируется на дом из кирпича, блоков и прочих подобных материалов. Вам предстоит поработать пилой или топором. На нижнем конце стропила делается врубка, которая по форме точно подходит под рельеф мауэрлата;
Еще один жесткий метод подразумевает нашивку опорного бруска. Такой метод фиксации стропил разумно использовать для двускатных крыш небольших хозяйственных построек. Для его исполнения понадобится одна толстая доска длиной около метра или две тонких. На них делается выпил с конфигурацией мауэрлата. После этого доски просто нашиваются сбоку стропил;
Закрепить можно и подвижным методом. Он часто применяется в деревянном строительстве. Такой способ позволяет «гулять» стропилам пока сам дом дает усадку. В этом случае применяются дополнительные приспособления. Одна часть скользящей опоры монтируется на стропила, а другая на мауэрлат. Такой способ применяется только в наслонных системах, когда в верхней части крыши имеется дополнительная опора в виде конькового прогона.

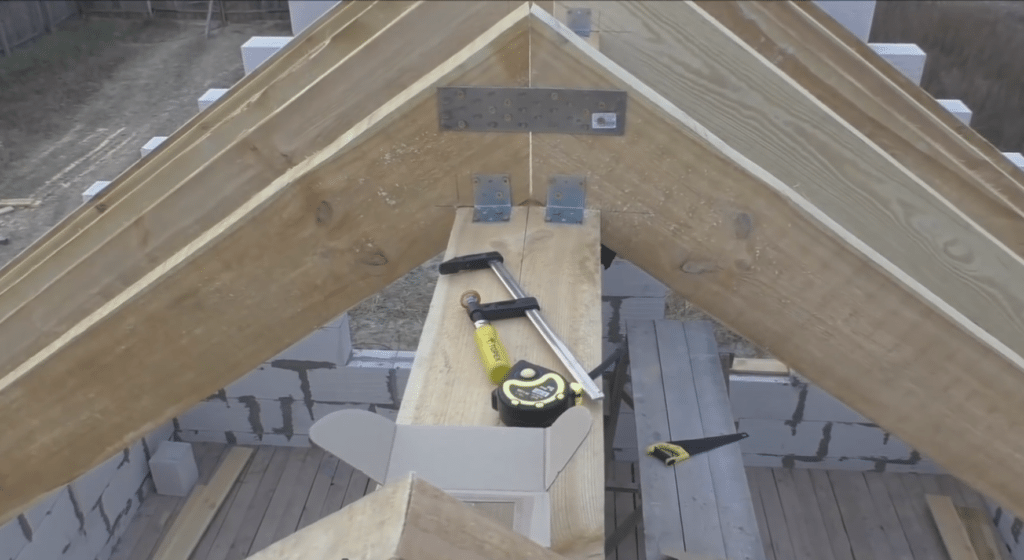

Кроме крепления стропильных балок в нижней части, их следует соединить и в верхней точке. Существует несколько типов фиксации. Самый просто способ – встык. Под нужным углом верхние концы стропильных балок отпиливаются так, чтобы они точно совпадали друг с другом. Затем они соединяются и скрепляются гвоздями и металлическими пластинами. Такой способ не очень надежный, поэтому применяется для двухскатных крыш небольших строений.

Самым надежным вариантом считается в полдерева, который лучше применяется, если для используется стропильный брус. На сопряженных концах делается вырубка на половину толщины. Далее они соединяются друг с другом и закрепляются гвоздями, хомутами или металлическими элементами.

Если двухскатной крышей покрывается деревянный дом, то верхние концы стропил нужно соединять подвижным способом. В этом случае их соединяют шарнирами. Это не даст стропильной системе покоробиться во время усадки стен из бревен или бруса.

Подготовка к монтажу

Прежде чем поставить стропила, их следует подготовить к монтажу. Для этого проделывается следующая работа:

Первым делом следует проверить качество материала. Стропила должны быть ровными, без следов плесени. Также материал должен обладать определенной влажностью, которая должна составлять 10-15 процентов;
Стропила изготовлены из древесины. Данный материал «боится» плесени, влаги, насекомых и огня. Поэтому, перед тем как ставить стропила на двухскатную крышу, их следует обработать. Для этих целей используются специальные пропитки. Чтобы стропила хорошо пропитались, их желательно предварительно очистить от пыли и грязи;
Также следует подготовить и крепежные приспособления. Чаще всего чтобы установить и закрепить стропила на двухскатной или другой крыши используют гвозди. Кроме того, дополнительно можно применять металлические скобы, специальные планки и стальную проволоку.

Ну и конечно нельзя обойтись без инструментов. В первую очередь – это обычный набор плотника. Также понадобится электро- или бензопила. Чтобы поставить стропила вам придется передвигаться по крыше. Поэтому, между балками перекрытия нужно расположить доски. Также нельзя забывать про безопасность. Лучше всего для монтажа стропил использовать строительные леса, если их нет, то применяют лестницу достаточной высоты и прочности.

Процесс работы

После того, как стропила подготовлены, приступаем к самому процессу монтажа. Всю работу следует делать в команде, лучше чтобы она состояла минимум из трех человек. В таком случае меньше риск получить травму и сам процесс будет происходить быстрее.

Приведем пример, как ставить стропила в случае применения наслонной системы:

Чтобы облегчить и ускорить работу вначале делается шаблон. Две пары стропил поднимают на крышу. Далее, верхний их конец ставят на коньковый прогон, а нижний на мауэрлат. При этом выверяют угол наклона ската и расположение по вертикали. Верх стропил соединяют поперечной перемычкой. Снизу отмечают и выпиливают место соединения с мауэрлатом. Эту работу нужно провести правильно и аккуратно, от нее зависит все дальнейшие действия. Вместо стропил, для облегчения задачи, можно использовать две доски.
Далее, шаблон спускают вниз и с его помощью подгоняют две пары стропил. Вначале следует поставить торцовые элементы системы. Закреплять их сразу «накрепко» не нужно, только наживить. Лучше всего сделать это с помощью подпорок, которые устанавливаются с двух сторон стропил.
После этого выверяется ровность установки стропильных пар с торцов дома и между ними натягивают веревку, которая будет служить ориентиром для других составляющих системы.
Далее, собираются остальные стропильные ноги и их ставят на свое место. Где это делать? С таким вопросом сталкиваются многие «домашние» мастера. Легче всего собрать стропильные пары на земле, а потом поднять их на крышу. Но в этом случае без спецтехники не обойтись. Такая конструкция может весить двести и более килограмм. Поэтому, если крана нет, лучше поднимать все по частям, а сборку проводить на крыше.
После того, как выставили все по уровню, стропила следует закрепить с помощью гвоздей или других приспособлений. Лучше усилить это несколькими способами. В таком случае конструкция сможет прослужить дольше. Чаще всего гвозди дополняют скобами или металлическими планками. Некоторые специалисты рекомендуют дополнительно усиливать стыки толстой стальной проволокой.

Далее, приступают к установке подкосов, распорок и других дополнительных компонентов каркаса крыши. В заключении делается обрешетка и проводится монтаж гидроизоляции, утеплителя и кровельного материала.

Стропила для двухскатной крыши своими руками: расчёт, установка, пошаговый монтаж

Крыша здания — важный и ответственный элемент конструкции, выполняющий несколько функций одновременно. Основная задача состоит в защите стен и перекрытий от попадания дождевой или талой воды, разрушающего материалы стен и всей конструкции в целом. Дополнительными функциями являются сохранение тепловой энергии, обеспечение работы различных систем жизнеобеспечения дома, защита от ветра, пыли и прочих атмосферно-климатических проявлений. Конструкция крыши сложна, кровельное покрытие, принимающее на себя все основные задачи по герметизации и отсечке от низких температур, нуждается в надежной и прочной несущей системе.

Содержание

Двускатная крыша и ее особенности
1. Угол наклона скатов
Что такое стропильная система
1. Элементы стропильной системы
2. Из чего делают стропила
Виды стропильных систем
1. Система с висячими стропилами
2. Наслонная стропильная система
3. Как выбрать оптимальную конструкцию стропил двускатной крыши
Монтаж стропильной системы двухскатной крыши
1. Подготовительные операции
2. Установка стропил двускатной крыши своими руками
3. Видео-инструкции

Двускатная крыша и ее особенности

Крыша представляет собой одну или несколько плоскостей, накрытых кровлей и предназначенных для отсечки внешних погодных или атмосферных проявлений. Каждая плоскость называется скатом, поэтому двускатная крыша по определению имеет две защитные плоскости. Они могут быть симметричными или асимметричными, иметь одинаковый или разный угол наклона. Конфигурация обусловлена замыслом архитектора, особенностями климата в регионе, наличием сильных ветров и т. д. Наиболее распространены симметричные двускатные конструкции, так как они создают равномерную нагрузку на стены и фундамент.

Угол наклона скатов

Плоскости крыши обязательно должны иметь уклон, обеспечивающий сход снега или воды. Величина угла — расчетный показатель, она не может быть выбрана произвольно. Факторы, влияющие на выбор уклона:

Количество снега, выпадающего в зимнее время, характерное для данного региона.
Количество дождей, их сила и продолжительность.
Преобладающие ветра, их сила и продолжительность, возможность шквалистых порывов или ураганных значений.

Смысл расчёта угла наклона скатов состоит в определении оптимального положения плоскостей, обеспечивающего своевременный сход снега, сток дождевой воды и, при этом, не создающего чрезмерного сопротивления ветровым потокам. Нагрузки от снега в зимний период исчисляются тоннами, а порывы ветра создают значительное воздействие на несущие конструкции дома и фундамент. Приходится искать «золотую середину», позволяющую получить достаточный уклон при невысоком сопротивлении ветру. В некоторых регионах, имеющих определённые преобладающие ветра и большие количества осадков, оптимальным выбором становится асимметричная форма крыши, пологая с наветренной стороны и крутая на подветренном склоне. Для достижения такой формы приходится создавать две плоскости разной площади с линией перелома, расположенной вне оси симметрии здания. При создании проекта дома обязательно надо учесть преобладающее направление ветров, чтобы нагрузка приходилась на склоны крыши и создавала минимальное напряжение несущих конструкций.

Что такое стропильная система

Двускатные крыши обычно имеют с торцовой части вертикальные продолжения стен — фронтоны. Постройки небольшого размера могут и вовсе не иметь стропильной системы, когда кровля укладывается на продольные планки, уложенные на откосы противоположных фронтонов. Для более крупных зданий необходимо иметь прочную опору. Вот как выглядит сбор стропильной системы двухскатной крыши своими руками:

Кровельное покрытие способно обеспечить герметичность наружного защитного слоя, не пропуская влагу или ветер. При этом, несущей способности у кровли нет, она нуждается в грамотно организованной опорной системе. В качестве таковой выступают стропила, которые выполняют несколько задач:

создают опорную плоскость для кровли, образуют каркас;
формируют конфигурацию крыши, создают требуемое количество плоскостей — скатов;
обеспечивают необходимую жесткость и прочность;
связывают крышу с несущими конструкциями здания.

Выполняемые функции выдвигают к системе массу требований, основными из которых являются прочность и способность сохранять форму несмотря на длительный срок службы и переносимые нагрузки. Вот пример самого простого способа расчёта прочности каждого отдельно взятого стропила:

Внешне стропила двускатной крыши выглядят как два ряда наклонных планок, соединяющихся в верхней части. Для обеспечения прочности и жесткости конструкции имеются различные элементы, которые необходимо рассмотреть детальнее.

Элементы стропильной системы

Конструкция стропил — одна из самых сложных среди всех систем здания. В ее состав входят:

Мауэрлат. Обвязочный пояс из бруса 100×150 или 150×150 мм, уложенный по периметру стен в верхней торцовой части. Служит основанием для стропил, связывает крышу со стенами.
Лежень. Укладывается по продольной оси здания, обеспечивает опору для вертикальных опорных элементов. Используется только на зданиях с внутренней средней несущей стеной.
Шпренгель. Усиливает угловые соединения мауэрлата. Представляет собой род подкоса, уложенного горизонтально и обеспечивающего диагональную связку.
Затяжка. Соединяет противоположные брусья мауэрлата, компенсируя распирающую нагрузку от наклонных элементов.
Стойка (бабка). Вертикальная деталь, поддерживающая конек.
Конёк (прогон). Горизонтальный брус (или доска), образующий верхнее ребро крыши, соединяющее наклонные плоскости — скаты.
Стропила (стропильные ноги). Наклонные планки, образующие плоскости скатов. Нижними концами они опираются на брус мауэрлата, верхними — на прогон.
Подкосы. Наклонные элементы, служащие дополнительными опорами для стропил в точках наибольшей нагрузки. Устанавливаются перпендикулярно (или под небольшим углом) к стропилам.

Важно! Приведённый список не является исчерпывающим, существует еще много различных элементов стропильных систем, но на двухскатных крышах они, как правило, не применяются.

Из чего делают стропила

Материалом для изготовления стропил традиционно служит древесина — брус и обрезная доска. Преимущества деревянных деталей стропильной системы:

Относительно малый вес, исключающий высокие нагрузки на несущие конструкции дома.
Доступность, распространенность материала.
Древесина легко обрабатывается, режется, соединяется.
Высокая ремонтопригодность материала. Любой элемент может быть заменен или приведен в порядок во время эксплуатации.
Прочность, надежность конструкции.

Существуют и недостатки:

Древесина подвержена гниению, появлению плесени или грибка.
Высокая восприимчивость к воде, способность впитывать и отдавать влагу.
Набухая, древесина изменяет линейные размеры.
Древесина огнеопасна.
Монтаж стропил требует использования материала с высокими требованиями по влажности и качеству.

Это тоже важно знать: Особенности крепления стропил к мауэрлату

В последнее время появился альтернативный вид стропил — металлические. Они лишены большинства недостатков деревянных деталей, не боятся воды, прочны и долговечны. К недостаткам можно отнести лишь возможность коррозии (хотя металл имеет защитное покрытие), относительно высокий вес и повышенную по сравнению с древесиной сложность соединения. Кроме того, металлические стропила значительно дороже, что ограничивает их использование в частном домостроении. Основные потребители таких деталей — строители крупных объектов, нуждающихся в прочной крыше больших размеров. Нагрузки, испытываемые стропильной системой в таких условиях, очень велики и требуют использования усиленных деталей.

Процесс монтажа металлической стропильной системы не чем не тяжелее процесса сборки деревянной конструкции. В этом Вы можете убедиться сами:

Существуют комбинированные стропильные системы, в которых используются как металлические, так и деревянные элементы. Такой вариант позволяет несколько снизить вес конструкции, он более экономичен и проще в монтаже. Единственным ответственным моментом является необходимость гидроизоляции соединений металлических и деревянных деталей, так как конденсат, образующийся на металле, может попадать на древесину, вызывать гниение и выход из строя.

Виды стропильных систем

Существует два варианта конструкции стропильных систем:

с висячими стропилами;
наслонная стропильная система.

Принципиальным различием этих вариантов является точка опоры стропильных ног. Первый вариант предусматривает крепление основания стропил к мауэрлату и соединение их в верхней точке, когда прогон (конёк) опирается на них. Второй вариант обеспечивает более прочный прогон, обладающий несущими функциями, а стропила полностью закреплены на мауэрлате и на коньковом брусе.

Оба варианта активно используются. На практике они мало отличаются друг от друга, поскольку особенности реализации того или иного типа напрямую зависят от размеров здания и конструкции несущих стен. Строительство домов средней величины вынуждает использовать конструкции, имеющие большее сходство с наслонным типом, обеспечивающим большую прочность и жесткость системы. Рассмотрим оба варианта подробнее:

Система с висячими стропилами

Традиционный вариант использования висячих стропил — небольшие дома, с максимальным расстоянием между опорами до 6 м. Это объясняется появлением дополнительной нагрузки — помимо веса кровли и воздействия атмосферных факторов стропила получают самонесущие свойства. При увеличении размеров дома нагрузка становится чрезмерной и требует усиления конструкции.

Особенностью висячих стропильных систем является распирающее усилие, прикладываемое к мауэрлату. Для компенсации этого давления и защиты стен от деформации и последующего разрушения обязательно используются затяжки, расположенные в нижней части стропильных ног. При строительстве нередко прибегают к изготовлению т.н. стропильных ферм, имеющих форму равнобедренного треугольника. Они делаются на земле или собираются непосредственно на верхней части дома и устанавливаются на мауэрлат кровли в виде готовой конструкции. Такой способ несколько ускоряет процесс создания крыши, так как используются однотипные элементы, что позволяет повторять одни и те же операции несколько раз и получать нужное количество элементов.

Наслонная стропильная система

Строительство домов средних и крупных размеров требует создания прочной и жесткой стропильной системы. Вес кровли, снеговые и ветровые нагрузки вынуждают использовать наслонный тип системы. Он отличается, прежде всего, техникой монтажа. Сначала устанавливаются опорные элементы — мауэрлат, лежень, стойки и прогон. Они обладают высокой несущей способностью и предназначены для принятия значительных нагрузок, поэтому изготавливаются из бруса. Стропильные ноги устанавливаются с опорой на мауэрлат снизу и на прогон в верхней части, при большой длине они усиливаются подкосами.

Специалисты отмечают большую надёжность наслонной стропильной системы. При сборке нет готовых частей конструкции, поэтому все работы производятся непосредственно на верху здания. Отсутствует необходимость поднимать тяжелые готовые элементы, наверх подается лишь материал. Каждая планка устанавливается отдельно, что позволяет обеспечить точность и плотность присоединения, избежать некачественного монтажа или ошибок. В сравнении с конструкциями с висячими стропилами, наслонные стропильные системы значительно выигрывают в прочности и позволяют получить более качественную и долговечную опорную конструкцию. В регионах с большими количествами осадков, снежными зимами, сильными порывистыми ветрами, наслонная стропильная система для двускатной крыши намного предпочтительнее и надежнее.

Как выбрать оптимальную конструкцию стропил двускатной крыши

Основной критерий выбора — размер и назначение постройки. Небольшие дома, не имеющие большой площади кровельного покрытия, способны обходиться более легкими опорными конструкциями. Постройки средней величины, крупные строения должны иметь прочную и мощную стропильную систему, способную противостоять давлению снега, ветра, выдерживать вес кровли. Для того, чтобы решить, как правильно сделать крышу, надо выяснить климатические особенности в регионе, количество выпадающих осадков, возможность и частоту сильных ветров, обильных снегопадов и т.д. Эти данные участвуют в расчете, они имеются в таблицах СНиП или в справочной литературе.

При этом, не следует слишком усердствовать и строить чрезмерно мощную стропильную систему для небольшого домика. Необходимо помнить, что мощность — это дополнительный материал, а следовательно — возрастание веса конструкции. Оптимальный выбор позволит получить достаточно прочную и лёгкую систему, не перегружающую фундамент и стены, но полностью обеспечивающую защиту от внешних атмосферных проявлений.

Монтаж стропильной системы двухскатной крыши

Рассмотрим, как правильно установить стропила своими руками на двухскатную крышу. Задача сложная, но вполне решаемая. Основным условием станет обладание необходимыми познаниями и аккуратность, тщательность выполнения всех необходимых операций. Более простой вариант — система с висячими стропилами, но правильнее рассматривать сложные конструкции, так как наслонные стропила на двухскатную крышу надежнее, а техника выполнения работ практически такая же.

Подготовительные операции

Прежде всего, понадобится сделать тщательный расчёт системы. Для неподготовленного человека такая задача наверняка окажется непосильной, однако выходом может стать использование онлайн-калькулятора, которых много в сети Интернет. Пользоваться ими легко — требуется подставить собственные данные (размеры крыши, прочие значения) в окошечки программы и получить готовые параметры стропильной системы. Для получения более точных значений можно повторить расчет на другом калькуляторе.

Это тоже важно знать: Как правильно выполнить расчет стропильной системы

Вторым действием станет приобретение материала. Рассмотрим более сложный случай — изготовление деревянной стропильной системы своими руками. Для неё понадобится деревянный брус размером 100×150 или 150×150 мм, а также обрезная доска толщиной 50 мм. На качество материала следует обращать самое пристальное внимание. Древесина не должна иметь пороков:

гнилых участков;
следов жизнедеятельности насекомых;
трещин;
количество сучков должно быть ограничено, не следует выбирать материал с мертвыми (выпавшими) сучками;
влажность древесины должна быть в пределах 18-22%.

Отобранный и приобретенный материал надо сложить на участке под навесом. Плотно укладывать доски или брус друг на друга нельзя, надо использовать прокладки для свободного движения воздуха. Пример правильного складирования пиломатериалов:

Важно! Большое значение имеет наличие смолы в древесине. Если на участке производилась подсочка (сбор смолы), то материал становится легче и быстрее сохнет. При этом, увеличивается опасность поражения грибком, гниения или впитывания атмосферной влаги.

В любом случае, купленный материал необходимо некоторое время (минимум — пару недель) выдержать на участке для набора атмосферной влажности, свойственной данному региону. Если начать строительство сразу, появляется риск перекоса конструкции, возникновения ненужных напряжений.

Следующим и заключительным шагом подготовительных операций обязательно должна быть бактерицидная обработка приобретённых деревянных материалов:

Важно! Если Вы хотите чтобы крыша прослужила Вам как минимум 50 лет без единого ремонта — необходимо обработать древесину антисептиком. Эта простая операция позволить избежать порчи пиломатериалов короедами, а также предотвратит гниение материала.

Установка стропил двускатной крыши своими руками

Рассмотрим, как изготавливается стропильная система двухскатной крыши своими руками. Работа ведется поэтапно, в строгой очередности. Поскольку монтаж конструкции с висячими стропилами несколько проще, рассмотрим более трудозатратный вариант — установку наслонной стропильной системы из древесины для двухскатной крыши.

Первым шагом монтажа стропил для двускатной крыши своими руками является подготовка стен здания без мауэрлата. Пример приведен на фото:

Монтажную поверхность стен выравнивают небольшим слоем раствора. После того как раствор полностью высохнет, поверх него наносится битумная гидроизоляция, либо укладывается один слой (полоска) рубероида. Далее сверху «сэндвича» укладывается доска.

Вторым шагом является монтаж мауэрлата. Как это сделать детально показано на фото ниже:

Брусовая обвязка устанавливается на гидроизолированное основание, образованное внутренней частью торца стен. По внешнему краю обычно устанавливается кирпичный или блочный бортик, обеспечивающий защиту от попадания снаружи воды. Иногда мауэрлат делают из обрезной доски, что оправданно при небольших размерах постройки и крыши. Для изоляции используется двойной слой рубероида, с промежуточным нанесением разогретого битума. Соединение бруса как в продольном, так и в поперечном направлении, производится вполдерева. Для укрепления обвязки используются шпильки. Перед тем, как окончательно поставить брус на место, в торце стен делаются отверстия для заглубления концов шпилек или нагелей, установки анкерных болтов.

Затем устанавливается лежень. Монтаж производится подобным образом, на гидроизолированное основание. Соединение с мауэрлатом выполняется вполдерева, усиливается металлическими скобами или гвоздями.

Устанавливаются стойки. Они крепятся на лежень, дополнительно усиливаются подкосами или распорками. На верхнюю часть стоек крепится прогон.

Начинается установка стропильных ног. Они крепятся к мауэрлату и прогону при помощи гвоздей. Для наглядности приведём несколько примеров:

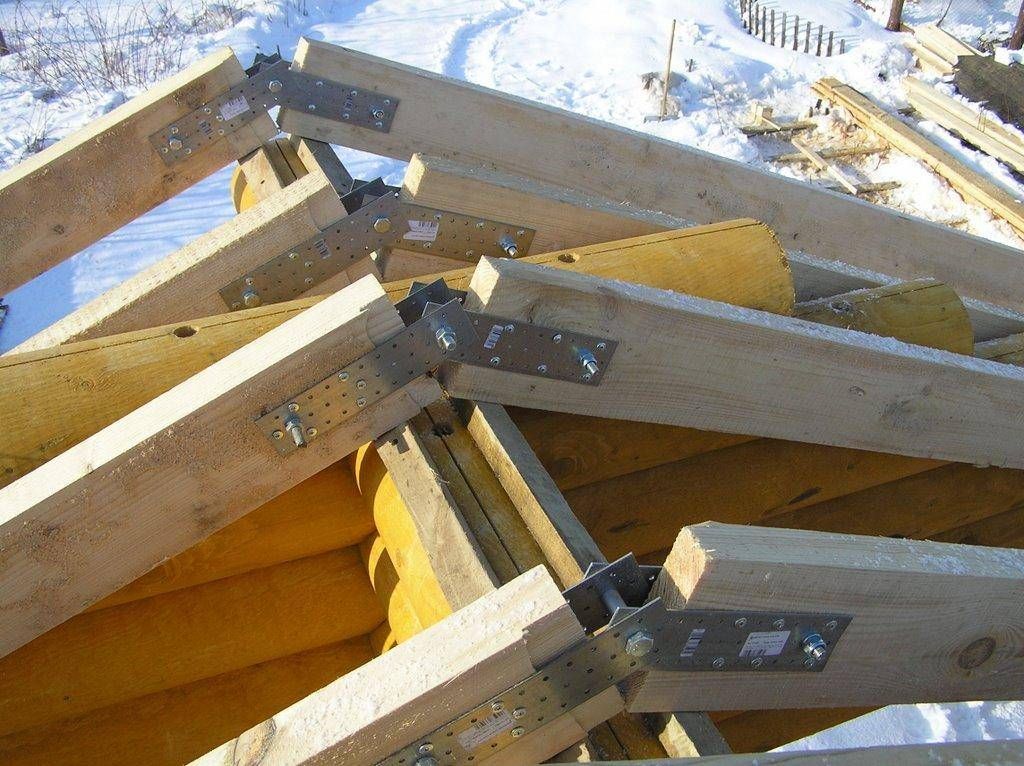

Существуют также металлические крепежные элементы для стропил двускатной крыши, обеспечивающие качественное соединение деталей. Необходимо помнить, что между древесиной и металлом обязательно должна присутствовать прокладка из рубероида или пергамина. Шаг установки стропильных ног определяется расчётами, произведенными заранее. От точности соблюдения размеров зависит долговечность и надежность кровли. Вот пример сборки стропильных ферм на гвоздевых пластинах:

По окончании монтажа стропильной системы двухскатной крыши производится установка обрешетки.

Существует два вида — собственно обрешетка и контробрешетка. Первый вид используется при отсутствии утеплителя, а если планируется его установка, то монтируется оба слоя. Контробрешетка в таких случаях обеспечивает необходимый вентиляционный зазор между кровлей и утеплителем и одновременно служит опорой для кровельного материала. Обрешетка выполняет функцию поддержки утеплителя и обеспечивает необходимый зазор между стропилами и контробрешеткой.

Параллельно с обрешеткой изготавливается кровельный свес. Он обеспечивает защиту торцов стен от воды. Образовать свес сразу при монтаже стропильных ног нельзя, поэтому работы ведутся на конечной стадии. Для образования свеса используется обрезная дюймовая доска, из которой делается продолжение линии стропила с учетом толщины обрешетки, выходящее за пределы периметра стен на необходимую величину.

Установка стропил двухскатной крыши своими руками позволяет значительно сэкономить деньги, выполнить все работы в удобное для себя время и получить ценный опыт выполнения подобных работ. Основным условием для получения качественного результата станет аккуратность, тщательность выполнения всех действий, предварительное ознакомление с правилами и особенностями монтажа того или иного элемента.

Видео-инструкции

сборка, установка стропил, фото, видео

При строительстве частных домов крышу чаще всего делают двускатной. На это есть причины. Во-первых, это надежность. Хорошо справляется с ветровыми и снеговыми нагрузками. Во-вторых, он совместим с любым кровельным покрытием. Третий относительно недорогой. Четвертая – незамысловатый дизайн, который сложно испортить. В-пятых, это выглядит привлекательно. Все это, а также тот факт, что двускатная крыша строится своими руками без специальных знаний, определяет ее популярность.

Собранная двускатная крыша своими руками готова к монтажу кровельного покрытия

Содержание статьи

1 Монтаж двускатной крыши пошагово
- 1.1 Мауэрлат
- 1.2 Монтаж стропил
2 Особенности монтажа стропильной системы деревянного дома
3 Видео по сборке и монтажу стропильной системы двускатной крыши
- 3. 1 Видеоотчет о том, как делалась двускатная крыша
- 3.2 Два вида соединения стропил: жесткое и скользящее
- 3.3 Как определить угол наклона стропил
- 3.4 Полный видеоотчет по сборке стропильной системы

Монтаж двускатной крыши пошагово

Как вы видели выше, стропильных систем очень много. Соответственно каждая сборка имеет свои особенности, но в целом порядок одинаков. Следует сказать об общем этапе: предварительной сушке и обработке древесины. Этот шаг обязателен, если вы купили свежий пиломатериал, а не просушенный.

Использование в строительстве кровли необработанной древесины естественной влажности приведет к проблемам: балки будут гнуться, рассыхаться, изменяться геометрия. Все это приведет к возникновению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы. Устранение их является сложным и дорогостоящим мероприятием. Поэтому либо покупайте сухую древесину (не более 20%, в идеале камерной сушки 8-12%), либо покупайте материал через пару месяцев, складывайте в проветриваемые штабели. После этого обработать необходимыми пропитками (против грибкового поражения и для снижения горючести) и только после этого использовать при монтаже стропильной системы.

Сухие пиломатериалы в вентилируемых штабелях. Для этого их укладывают короткими отрезками досок. Их размещают в метре от краев и далее через каждый метр. Под днище обязательно установить проставки

Об основных этапах сборки, как сделать двускатную крышу своими руками мы расскажем в этом разделе.

Мауэрлат

Сборка стропильной системы двускатной крыши начинается с установки мауэрлата. Он должен располагаться строго горизонтально, поэтому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости выравнивается цементным раствором. Продолжать работу можно после того, как раствор наберет 50% прочности.

В зависимости от системы это брус сечением 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, свою роль играет верхний венец. Если стены выполнены из легких строительных блоков – пенобетона или газобетона и других – их жесткости недостаточно для перераспределения нагрузки. В этом случае поверх последнего ряда кладки делается железобетонный пояс, в который заделываются закладные элементы крепления – проволока или шпильки. Затем на них кладут брусок или доску.

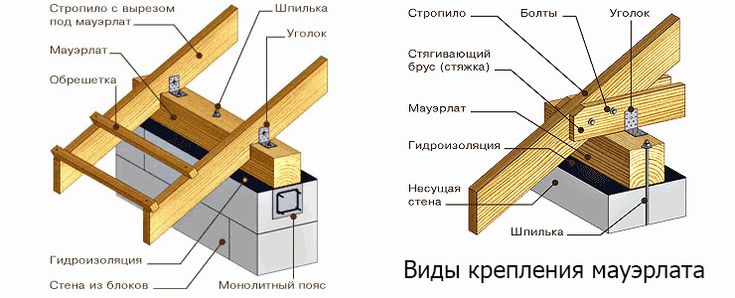

Крепление мауэрлата на шпильки

Существует несколько способов соединения стен и мауэрлата:

В кладке (в железобетонном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх). Затем в плате в необходимых местах проделываются отверстия, в которые продевается провод. Затем она скручивается и изгибается.
В стену вбиваются шпильки диаметром не менее 12 мм. Под них в мауэрлате делаются отверстия, вставляется брус/доска) и стягиваются гайками с широкими шайбами.
Выровняв брус или доску по внешнему или внутреннему краю стены, возьмите сверло диаметром 12 мм и проделайте отверстия под анкерные болты. Их (такого же диаметра 12 мм) забивают в саму шляпку, затем затягивают гаечным ключом.

Расстояние между штырями (проволокой) не должно быть более 120 см. На стену (пояс) под мауэрлат необходимо установить отсечную гидроизоляцию. Это может быть рулонный рубероид или гидроизоляционный материал в два слоя, можно промазать битумной мастикой.

Монтаж стропил

Существует более десятка типов стропильных систем двускатной крыши. Прежде всего, вам нужно выбрать, как будет выглядеть ваш. Далее, чтобы было легче работать, из тонких досок изготавливается шаблон для всех вырезов, вырезов и прочих подобных деталей. Для этого может понадобиться собрать первую форму на крыше, а затем сделать шаблоны уже готовых.

Как правильно расположить стропильную систему

Далее между установленными крайними фермами натягивается шпагат. Проходит на уровне конька и с двух сторон снизу – на конце стропильных ног. Натянутый шпагат проверяется на горизонтальность – применяется хороший строительный уровень.

Если есть отклонения, а фермы выставлены строго вертикально, придется подпиливать стропильные ноги на одной из них. Иногда при прогибе по коньковой линии прогиб пытаются исправить наклоном фермы. Но этого делать нельзя: вся система «поплывет».

Способ крепления стропильной системы деревенского дома

Для того чтобы стропило свободно перемещалось при усадке, его длинная часть закрепляется строго параллельно его краю, опора ставится строго перпендикулярно. При необходимости для него вырезается площадка. Отметьте насадку так, чтобы крюк находился в самом нижнем положении или рядом с ним. Они крепятся на специальные винты, которые идут в комплекте (обычные не подходят). Если монтаж осуществляется на бревно, чтобы стропильная нога не скользила по нему, в нижней части вырезают полукруглое отверстие, на которое она будет опираться.

Видео по сборке и монтажу стропильной системы двускатной крыши

Построить двускатную крышу своими руками непросто: много тонкостей и нюансов, есть разные способы крепления, наращивания.

Описывать словами их работу неблагодарно. Это лучшее время, чтобы увидеть. Ниже мы предлагаем вам подборку видеороликов, которые могут быть вам полезны.

Видеоотчет о том, как делали двускатную крышу

Рассказ хозяина дома об этапах строительства. Есть несколько интересных технических моментов, которые могут оказаться полезными.

Два типа соединения стропил: жесткое и скользящее

Как определить угол наклона стропил

Полный видео отчет по сборке стропильной системы

что это? Расчет шага и размеров, относительного удлинения и длины соединения.

Крепление к балкам перекрытия

Что это?
Особенности расчета
Способы крепления
- Жесткий
- Раздвижные
Удлинение и укрепление

Стропильная система представляет собой многоэлементную конструкцию, одной из важных частей которой является стропильная нога. Без стропильных ног крыша прогибалась бы от снега, нагрузки при проходе людей, обслуживающих крышу, ветра, града, дождя и конструкций, установленных над крышей.

Что это?

Стропильная нога диагональная — отвесной сборный элемент, количество экземпляров которого выбирается по длине кровли, и здания, конструкции в целом . Это цельная или сборная наклонная балка, на которую перпендикулярно ей ложатся элементы обрешетки. К ним, в свою очередь, крепится гидроизоляционный слой и кровельные (проф) листы.

В системе, представляющей собой крышу с мансардой в полной и окончательной сборке, накосные стропильные ноги вместе с мауэрлатом и внутренними горизонтальными, диагональными и вертикальными стойками завершают прочную и надежную конструкцию на десятилетия вперед. В результате он защищает помещения в доме и чердаке от дождя, снега, града и ветра.

Особенности расчета

Шаг стропильных ног не более 60 см. Если между ними построить большие пролеты, то крыша будет «играть» от ветра, града и дождя. От снега крыша с обрешеткой прогнется. Некоторые мастера размещают стропила гораздо чаще. Сказанное не означает, что толстые доски или брус нужно класть слишком близко – вес кровли вместе с перекрытием, горизонтальными, вертикальными и диагональными балками может быть завышен, а стены из пеноблоков или газоблоков могут начать трескаться и провисать

Одна доска для стропильной ноги — удлиненная или сплошная — достигает массы до 100 кг. 10-20 дополнительных стропильных ног могут добавить ко всей конструкции тонну-другую, а это приводит к ускоренному растрескиванию стен при ураганах, при проходе бригад рабочих, обслуживающих кровлю, во время ливней и снегопадов.

Выбор запаса прочности должен обеспечивать, например, до 200 кг снега на квадратный метр профнастила, которым облицована кровля.

Допустим, для примера строится небольшой загородный дом из пеноблоков со следующими параметрами.

Периметр фундамента и стен (внешний) — 4*5 м (занимаемая площадь участка — 20 м2).
Толщина пеноблоков, из которых возведены стены, как и ленточный фундамент снаружи, 40см.

В конструкции отсутствуют перегородки — внутренняя площадь дома аналогична квартире-студии (одна комната, зонированная на кухню, санузел и жилой блок).
В доме один вход и четыре окна — по окну в каждой из стен.
В качестве мауэрлата — деревянного элемента, опоясывающего верх стены по периметру, использован брус 20*20 см.
Как горизонтальные балки перекрытия — доска 10*20 см, уложенная горизонтально на ребро. Вертикальные упоры и диагональные усиливающие прокладки («треугольники») выполнены из той же доски, что предотвращает их косоглазие. Все элементы соединяются шпильками и болтами не менее М-12 (гайки, нажимные и стопорные шайбы входят в комплект). Аналогичная доска выкладывается под коньковые (горизонтальные) распорки – тоже «треугольниками» (диагоналями).

Та же доска — размеры 10*20 см — раскладываются стропильные ноги.
Обрешетка изготавливается из доски 5*10 см или бруса, например, сечением 7*7 или 8*8 см.
Кровельный лист толщиной — 0,7-1 мм.
Выполнена обшивка из стали по периметру и установлены водосточные желоба.

Вывод — сечение стропильной ноги должно быть в 1,5-2 раза меньше, чем у мауэрлата … Для окончательного расчета берется плотность породы древесины, используемой при возведении потолочных, чердачных и кровельных конструкций. Так, по ГОСТу лиственница имеет удельный вес 690 кг/м3. Общий тоннаж собранной кровли рассчитывается по кубометрам досок и брусьев, рассчитанных в ходе проекта и заказанных на ближайшем лесопилочном складе.

В этом случае стропила разделяются на половину ширины конструкции — 2 м от края более длинных стен до середины коньковой опоры. Пусть конек крыши приподнят над уровнем верхней кромки мауэрлата на высоту 1 м.

Вам необходимо рассчитать следующее.

Вычитая из метра высоты балок, получаем 80 см. — длина коньковых упоров. Разметку делаем в ходе дальнейшей работы.
По теореме Пифагора считаем длина стропил от конька до края передней или задней стены 216см. С выносом (для исключения попадания осадков на стены) длина стропил, скажем, 240 см (24 — припуск), на которых крыша будет выходить за периметр строения.
Доска длиной 240 см и сечением 200 см2 (10*20 см) занимает объем 0,048 м с учетом небольшого запаса — пусть он будет равен 0,05 м3. На кубический метр потребуется 20 таких досок.
Зазор между серединами стропил 0,6 м. Получается, что для конструкции длиной 5 м потребуется по 8 стропил с каждой стороны. Это равно 0,8 м3 древесины.
Лиственница объемом 0,8 м3, израсходованная чисто на стропила, весит 552 кг. С учетом крепежа пусть вес стропильной подсистемы — без дополнительных опор — 570 кг. Это означает, что на мауэрлат с любой стороны давит груз массой 285 кг. С учетом небольшого запаса прочности – пусть этот вес будет равен 300 кг на одну мауэрлатную перекладину. Именно столько будут весить стропильные ноги.

Но расчет запаса прочности стен не ограничивается только весом стропильных ног. Сюда входят все дополнительные распорки, крепления, кровельное железо и пароизоляция, а также возможные снеговые и ветровые нагрузки во время метели, сопровождаемой ураганом.

Способы крепления

Опорные элементы, соединяющие мауэрлат со стропилами, имеют разную степень подвижности в пределах от 0 до 3 единиц. Значение «0» — самая жесткая степень, которая не позволяет элементам смещаться ни в одну из сторон даже на миллиметр.

Жёсткий

Полностью неподвижная опора по длине применяется в случае передачи распорного эффекта от стропил на несущие стены. Этот метод применяется в домах, построенных исключительно из кирпича, щитов и блоков. Полностью исключается постепенная усадка кровли, чтобы нагрузка на несущие стены не смещалась. Большинство опытных строителей настоятельно советуют делать врезки в местах стыка стропил с балками перекрытия.

Это придаст повышенную прочность и неподвижность каждому узлу на стыке с мауэрлатом. Для придания прочности конструкции дополнительного запаса применяют шпильки, болты, пресс-шайбы и пластины, а также анкерные крепления. В наименее нагруженных местах применяют также длинные саморезы с диаметром резьбы 5-6 мм и длиной шурупа не менее 6 см.

Размеры запила бруса — не более трети его общего сечения . В противном случае стропильные ноги будут просто смещаться, что не исключает их проскальзывания и падения вниз. Жесткие стыки без подпиливания стропил обеспечивают способом крепления с помощью подшивной планки, применяемой в наслонных стропилах.

При этом последние подшиваются по трафарету и скошиваются таким образом, чтобы кровля принимала нужный угол наклона в местах крепления к мауэрлату. Изнутри стропила стягиваются посредством опорных балок и закрепляются посредством уголков с обеих сторон опорной части основания.

Бесстыковая точка опоры может быть выполнена путем жесткого скрепления стропил с арматурой рейками с обеих сторон.

Пара кусков досок — каждая длиной 1 м — закрепляется с обеих сторон стропильной ноги.
На одном конце спил выполняется под углом наклона ската.
Сегменты подтачивают спилом к мауэрлату. Крепятся в заранее отмеченных точках — по одной.
Стропильные ноги прикручиваются к накладкам с одной стороны … Мастер усиливает их накладками с противоположной стороны. Вместо уголков можно использовать скобы и кронштейны.

Конечно, можно поступить и наоборот — сначала установить доски обшивки, а между ними вставить стропила. Этот способ требует предварительной подгонки – ножка может не войти в зазор или останутся зазоры, а это недопустимо.

Скользящее

Подвижное соединение применяется, когда в зависимости от температуры элементы изменяют свою длину и толщину (проверка диапазона температурных колебаний). Например, рельсо-шпальная решетка: непрерывная колея на жаре изгибается, а на холоде выпрямляется. Летом поезда сходят с рельсов из-за кривых рельсов. Стропила, мауэрлаты, упоры и обрешетка, устанавливаемые зимой в мороз, летом могут вздыматься и прогибаться.

И наоборот — установленный в жару на морозе растягивается, трескается и перетирается, поэтому строительные работы ведутся весной и осенью. Для скользящего соединения стропила опираются на высокопрочный коньковый брус. Нижние узлы являются динамическими – они могут отклоняться в пределах нескольких миллиметров по длине стропил, но конек со всеми его стыками фиксируется жестко.

Дополнительное усиление выполняется с помощью ригеля . Динамическое соединение стропил дает им небольшую степень свободы. Другими словами, жестко подпиливается и стыкуется только верхний, а не нижний конец стропил. Такая возможность позволит лучше утеплить крышу мансардного типа, снизить нагрузку на мауэрлатный брус.

Пила верхнего торца применяется в основном для деревянных домов — для кирпично-монолитных и сборно-блочных стен, в том числе зданий из экспериментальных материалов, мауэрлатный брус делают сплошным, равномерным по всей длине.

Удлинение и усиление

Для сращивания стропил используются два метода.

С накладными досками (двухстороннее армирование с стыковкой)

Длины надставок стыкуются и выравниваются с удлиняемыми стропилами. На концах стропильных брусьев или досок предварительно сверлят отверстия под болты или шпильки. Накладки сверлятся одновременно. Длина засверливаемого конца составляет не менее полуметра от общей длины стропильного элемента (половина длины накладок). Длина площадки не менее одного метра.

Отверстия расположены в ряд или в шахматном порядке, соседние равноудалены друг от друга. Места стяжек и досок (или балок) надежно стянуты болт-гайкой, с установкой гровера и пресс-шайб с обеих сторон.

Путем вкручивания в брус или бревно концами

В центре концов сверлят глубокие продольные отверстия — например, на глубину 30-50 см. Диаметр отверстия должен быть на 1-2 мм меньше диаметр шпильки — для плотного вкручивания в брус или бревно. Вкрутив половину шпильки (по длине) в одно бревно или брусок, на него накручивают второе бревно. Способ очень трудоемкий – рекомендуется использовать калиброванное идеальное круглое бревно, чтобы его было удобнее вращать на ленточной колодке, как ворота колодца.

РубрикаРазное
