Установка стропил на мауэрлат: основные варианты с запилом и без

основные варианты с запилом и без

• Узлы крепления стропил к мауэрлату
• Варианты крепления стропильной ноги
• Способы крепления с запилом и без
• Крепеж для стропил и правила работы с ними

Важным элементом кровельной конструкции считается мауэрлат, поскольку крыша фактически опирается именно на опорный брус. Он помогает равномерно и рационально распределить его крыши. К нему же присоединяют стропила.

Крепление стропил к мауэрлату – значимый этап при возведении крыши. Прочность и безопасность кровли зависит во многом от качества монтажа стропильной системы, в частности, от правильного выбора крепежных элементов и грамотного соединения узлов несущей конструкции.

Узлы крепления стропил к мауэрлату ↑

Способов крепления стропил к мауэрлату – два:

• жесткий и
• скользящий.

Очевидно, что от технологии крепления стропильной ноги к опорному брусу будет зависеть ее «поведение» в различных погодных условиях. К примеру, при перепадах температур, снежных завалах несущая конструкция не может быть статичной. Действительно, в условиях повышенной влажности древесина расширяется, а высокая температура вызывает сжатие. Если использовать жесткую фиксацию, то возникает риск смещения, нельзя исключать даже разрывов. Из-за неграмотного монтажа может появиться распорное усилие, представляющее опасность для стен. Поэтому грамотное крепление стропил к мауэрлату – определенный гарант безопасности.

Различают следующие узлы опирания:

• шарнирные

• одна степень свободы. Дает возможность балке из дерева или металла поворачиваться по кругу. Такого состояния можно добиться, используя при фиксации один ввинченный гвоздь либо саморез;
• две степени свободы. Допускается вращение балок по кругу или небольшое перемещение в горизонтальной плоскости. Достигается путем крепления стропилин либо с использованием салазок, либо при помощи скользящей опоры – ползуна из крепежных уголков;
• три степени свободы. Передвижение стропил возможно по кругу, а также в вертикальной и горизонтальной плоскостях. Подобный эффект получают за счет специально изготовленного шарнира, который ввинчивают в мурлат;

• нулевая степень свободы. Концы балки жестко зафиксированы с обоих концов, что не дает ей смещаться. Такой вариант преимущественно используют в кирпичных строениях.

Варианты крепления стропильной ноги ↑

Для выполнения нижнего узла опирания стропильной ноги на опорный брус в основном выбирают один из следующих способов:

• скользящий, представляющий собой подвижное соединение: нижний конец балки удерживается на мауэрлате только с помощью крепежных элементов, которые не препятствуют его скольжению по брусу;
• распорный – это неподвижный узел сцепления с жесткой опорой стропилин в брус.

Оба эти варианта имеют одинаковое право на жизнь и используются с учетом формы крыши, особенностей стропильной системы.

Способы крепления с запилом и без ↑

Сразу отметим, что крепление стропил к мауэрлату без запила используют исключительно в случае скользящего соединения. Для удержания свободно лежащей на мауэрлате нижней кромки стропильных ног, как правило, используют уголки. Очевидно, что подобная фиксация может не выдержать существенных нагрузок, поэтому его рекомендуется использовать преимущественно при перекрытии сравнительно небольших пролетов.

Значительно надежнее считается устройство нижнего узла сопряжения, в котором используется крепеж с запилом, блокирующим зубом. Его выпиливают в стропильной доске. Как правило, он занимает не более четверти балки. Выполнить его можно по-разному:

• жесткая фиксация, которая работает на сжатие, образованное упором, направленным на внутреннюю сторону опорного бруса;
• подвижная фиксация, образованная зубом на внешней стороне. Чтобы стропильные ноги не соскальзывали с мурлата, их фиксируют крепежными элементами, которые работают на растяжение, к примеру, скобами либо уголками.
• запил в стропильном брусе доске порой заменяют упорным бруском, который прибивают к стропильной ноге.

Рекомендуем

Запил рекомендуется выполнять на стропилинах, а не на опорном брусе, чтобы не ослабить или деформировать мауэрлат.

Крепеж для стропил и правила работы с ними ↑

Современный строительный рынок предлагает широкий ассортимент элементов крепежа. Помимо классических вариантов – скоб, крученых гвоздей или проволоки-катанки, которую складывают в несколько рядов, здесь можно найти специальные комплекты, предназначенные для работ со стропилами.

Внимание!

В процессе соединения деталей из дерева при помощи шурупов (болтов) под ними обязательно используют металлические шайбы. Этот нехитрый прием поможет избежать утапливания крепежей в древесине.

Работы по выполнению крепления осуществляют в определенном порядке. Предлагаем вашему вниманию несколько самых простых методов распиловки и последующей подгонки стропил.

• Низ опирается на мурлат, верх – упираются один в другой или рядом.

• Низ упирается в мурлат, верх упирается в прогон за счет горизонтальной врубки.

• Низ упирается в мурлат, верх – в прогон.

Стропильные ноги фиксируют одним из вариантов крепежа. Следует учесть, что каждый из них имеет свои тонкости. В основе выбора лежат такие параметры, как угол наклона скатов и оптимальный узел опирания.

• Гвозди забивают в опорный брус через стропильную доску под углом. Для правильного соединения необходимо использовать два гвоздя, прибитые с обеих сторон по направлению друг к другу. Иначе говоря, гвозди перекрещиваются внутри мурлата. Завершает крепеж еще один гвоздь, забитый вертикально.
• Один конец скобы забивают примерно в центр опорного бруса с его внутренней стороны. Другой – в стропилину, развернув его на прямой угол.

• Катанку, сложенную в четыре ряда, используют для изготовления хомута. С его помощью стропильную ногу прикручивают к брусу по направлению снаружи вовнутрь. Проволоку можно заменить на специальную перфорированную ленту. Нередко стяжку при помощи проволоки или скобы используют в качестве резервного крепления как дополнение к другим типам соединений.
• Уголки при помощи шурупов прикручивают с обеих сторон к стропилам и стропил и к верхней грани мурлата. Соединение будет более надежным , если использовать уголки, имеющие два ряда отверстий и ребро жесткости.

На заметку

Уголки можно заменить на специальные пластины, концы которых под прямым углом.

• Среди специальных крепежных элементов стоит отметить уголки‑«салазки», имеющие скользящую пластину. Подобные уголки не только обеспечивают надежность соединения, но также полностью компенсируют деформацию.

После устройства нижнего узла стропил переходят к его соединению с коньковым брусом.

© 2023 stylekrov.ru

Крепление стропил к мауэрлату — как выполнить правильно?

Надежность конструкции крыши напрямую зависит от того, насколько правильно будет смонтирована вся ее несущая система. А основными ее элементами являются стропила. Вся же система состоит из стропильных ног, которые поддерживают и распирают дополнительные элементы, такие как подкосы, затяжки-ригели, боковые прогоны, опорные стойки и растяжки. Стропильные ноги соединяются на коньковой балке сверху, а нижние их края очень часто опираются на мауэрлат, закрепленный на боковых несущих стенах здания.

Крепление стропил к мауэрлату

Так как на мауэрлат выпадает самая большая нагрузка, его изготавливают из мощного бруса. Его сечение определяется массивностью всей стропильной системы, но в основном размер составляет от 150 × 150 до 200 × 200 мм. Этот несущий элемент предназначен для равномерного распределения нагрузки от всей конструкции крыши и кровли на несущие стены строения. Крепление стропил к мауэрлату осуществляется различными способами. Они выбираются по месту в зависимости от типа стропильной системы (которая может быть наслонной или висячей), ее сложности и массивности, от величины суммарных нагрузок, которым будет подвергаться вся конструкция крыши.

Разновидности соединительных узлов «стропила — мауэрлат»

Прежде всего, существуют скользящие и жесткие крепления стропил к мауэрлату.

1. Скользящие крепления состоят из двух отдельных элементов, один из которых имеет возможность перемещаться относительно другого.

 Эти крепления могут быть разными по конструкции — закрытыми и съемными.

Закрытое скользящее крепление

• Закрытое крепление состоит из уголка, который крепится одной стороной к мауэрлату, а на другой стороне имеет специальную щелевидную проушину. В ней устанавливается металлическая петля с отверстиями для креплений к стропилу. Благодаря свободной, не закрепленной вертикальной стороне уголка, крепление дает возможность стропилу при необходимости несколько смещаться, не оказывая деформирующего воздействия на стены здания.

Подвижное скользящее крепление открытого типа

• Открытое крепление устроено по тому же принципу, и отличается лишь тем, что металлическая петля не вставляется в проушину, а просто верхняя часть вертикальной полки уголка после монтажа загибается вниз, фиксируя тем самым соединение.

Видео: пример установки подвижного крепления на стропильную ногу и мауэрлат

2. Видов жестких креплений — гораздо больше. Они выбираются в зависимости от массивности деревянных элементов конструкции и способа установки стропила на мауэрлат.

Разнообразные жесткие крепления

Сюда можно отнести металлические уголки разных размеров, крепления LK, которые надежно зафиксируют стропило, устанавливаемое с помощью запила, не повредив его крепежными саморезами или гвоздями.

Крепление ЛК1

• Крепления LK производится в нескольких размерных вариантах, поэтому их можно подобрать под любую толщину бруска или доски. Толщина металла, из которого изготавливаются это крепежные элементы, составляет 2 мм, какой бы размер они ни имели. В зависимости от величины, крепежные детали имеют разное обозначение.

Обозначение	Размер в мм
LK-1L	40 × 170
LK-2P	40 × 170
LK-3L	40 × 210
LK-4P	40 × 210
LK-5L	40 × 250
LK-6P	40 × 250

Необходимо отметить, что эти крепления подходят не только для соединения стропил на мауэрлате – их используют и для фиксации узлов «балки перекрытия – мауэрлат».

Крепления ЛК в деле

Главное преимущество этой крепежной детали — это максимальная жесткость и надежность соединения деревянных элементов.

• Закрепление стропил с запилом на мауэрлате с помощью уголков осуществляется с двух сторон, что обеспечивает требуемую жесткость.

Уголок с усиленным ребром жесткости на изгибе

Существуют уголки, предназначенные для крепления стропил без запилов. Они имеют более высокие полки и прикручиваются большим количеством саморезов. Их производят из металла толщиной в 2; 2,5 или 3 мм.

Крепление стропил к мауэрлату уголками

Обозначение	Размер (длина, высота, ширина, толщина металла) в мм	Обозначение	Размер (длина, высота, ширина, толщина металла) в мм
Усиленный уголок	105 × 105 × 90 × 2	Усиленный уголок KP5	140 × 140 × 65 × 2,5
Усиленный уголок	130 × 130 × 100 × 2	Усиленный уголок KP6	105 × 172 × 90 × 3,0
Усиленный уголок	105 × 105 × 90 × 2	Усиленный уголок KP7	145 × 145 × 90 × 2,5
Усиленный уголок	50 × 50 × 35 × 2	Усиленный уголок KP8	145 × 70 × 90 × 2,5
Усиленный уголок	70 × 70 × 55 × 2	Усиленный уголок KPL1	90 × 90 × 65 × 2
Усиленный уголок	90 × 90 × 40 × 2	Усиленный уголок KPL11	90 × 90 × 65 × 2
Усиленный уголок KP1	90 × 90 × 65 × 2,5	Усиленный уголок KPL2	105 × 105 × 90 × 2
Усиленный уголок KP11	90 × 90 × 65 × 2,5	Усиленный уголок KPL21	105 × 105 × 90 × 2
Усиленный уголок KP2	105 × 105 × 90 × 2,5	Усиленный уголок KPL3	90 × 50 × 55 × 2
Усиленный уголок KP21	105 × 105 × 90 × 2,5	Усиленный уголок KPL4	70 × 70 × 55 × 2
Усиленный уголок KP3	90 × 50 × 55 × 2,5	Усиленный уголок KPL5	50 × 50 × 35 × 2
Усиленный уголок KP4	70 × 70 × 55 × 2,5	Усиленный уголок KPL6	60 × 60 × 45 × 2

О некоторых уголках, приведенных в таблице, нужно сказать несколько слов дополнительно, так как их описание требует уточнений:

— КР11 и КР21 — это усовершенствованные уголки, маркированные часто, как КР1 и КР2. В этих элементах имеется отверстие для анкерного крепления, имеющее овальную форму, которое снижает риск срыва болта в случае усадки конструкции.

Уголки серии КР

— КР5 и КР6 — это уголки, применяемые для крепления элементов, на которые выпадает большая несущая нагрузка. Уголок КР6 тоже снабжен овальным отверстием, и его рекомендовано использовать при создании стропильной системы на новом доме, который будет еще давать усадку. Эти модели востребованы при монтаже конструкций, имеющих большой вес.

Уголок КМ

— Уголок КМ произведен из перфорированной стали и используется для крепления стропил с большим сечением. Особенно он хорошо подходит для деревянных строений. Этот уголок закрепляет элементы конструкции очень надежно, и при его использовании не требуется врезки стропила в мауэрлат — достаточно на первом выпилить правильный угол.

Усиленный уголок серии KMRP

— Уголок KMRP используется для скрепления деталей стропильной системы под прямым углом, в том числе и стропила с мауэрлатом. Он также отличается от обычных уголков своим вытянутым отверстием, с помощью которого возможно смещение при усадке без повреждения крепежного болта. Его можно использовать в конструкции, где нельзя сделать врезку одного элемента к другому.

Производятся уголки KMRP из стали толщиной в 2 мм. Выпускаются три разновидности:

Обозначение уголка	Размеры в мм
	a	b	c
KMRP1	60	60	60
KMRP2	80	80	80
KMRP3	100	100	100

• Другим вариантом закрепления стропил на мауэрлате является установка их между двумя досками, спиленными под определенным углом, и дополнительно в нижней части зафиксированных с помощью металлических уголков или креплений LK.

Крепление стропила между двумя дощатыми накладками

Такое закрепление стропил дает хорошую жесткость и надежность. Этот способ хорошо подходит в тех случаях, когда стропило нужно закрепить под нужным углом, приподняв его над горизонтальной плоскостью мауэрлата, но закрепив его на вертикальную внешнюю сторону.

• Способ крепления стропил на мауэрлат, сделанный из бруса не слишком большого сечения. Осуществляется путем усиления бруска с помощью деревянных подкладок, имеющих необходимую толщину.

Крепление с применением усиливающей подкладки

Отрезки досок прикрепляются к мауэрлату с помощью гвоздей или саморезов, в тех местах, где будут установлены стропильные ноги.

В этом случае в стропилах делаются вырезы нужной конфигурации и глубины. Надежно фиксируются стропильные ноги к стене с помощью стальной проволоки, которую закрепляют на вбитый стальной костыль.

Фиксация с помощью проволочной скрутки

• Кроме вышеописанных способов крепления, стропила прибиваются к мауэрлату с помощью скоб. Нужно отметить, что этот метод достаточно распространен и используется уже очень давно. При правильном закреплении этих элементов, стропильная система прослужит долгие годы.

Крепление «по-старинке» — скобами

Скобы могут иметь различный размер, вбиваются в разных местах соединения.

• Еще один крепежный элемент, который применяется как вспомогательный — это перфорированная лента ТМ. Ее используют для усиления крепежного узла при необходимости дополнительной его фиксации.

Часто на помощь приходит металлическая перфорированная лента

В некоторых случаях этот элемент может быть незаменим, поэтому его тоже нельзя исключать при установке стропильных ног на мауэрлат.

Далее целесообразно рассмотреть устройство стропильных систем – так проще будет понять, какие крепления для них больше подходят и почему.

Особенности стропильных систем

Стропильная система выбирается в зависимости от расположения несущих стен здания. У каждой из систем предусмотрены свои дополнительные подпорные или стягивающие элементы.

Разновидности стропильных систем

Наслонные стропила

Система с наслонными стропилами отличается тем, что имеет одну или несколько опорных точек, кроме несущих стен. В связи с этим, с боковых стен снимается значительная часть нагрузки.

Наслонные стропила с опорой на капитальную перегородку

В виде дополнительных подпорных элементов применяют боковые стойки и «бабки», подпирающие конек и закрепляющиеся на балки перекрытия. А сами балки, в свою очередь, одновременно служат затяжками для конструкции, и также облегчают нагрузку от стропильной системы на несущие стены.

Стропила со скользящими креплениями

Наслонные стропила крепятся к мауэрлату чаще всего скользящими соединениями, которые способны сдвигаться при усадке или деформации стен, оставляя невредимой конструкцию крыши. Особенно это важно учесть в новых постройках, так как любое недавно выстроенное здание обязательно дает усадку под влиянием колебаний температуры и грунтовых подвижек.

Висячие стропила

Висячими стропила называются в связи с тем, что они не имеют других опор, помимо двух боковых несущих стен. Получается, что они как бы нависают над внутренним пространством строения. В этом случае вся нагрузка от конструкции каркаса крыши выпадает именно на мауэрлат.

Стропила в системе висячего типа

Для крепления к мауэрлату висячих стропил используются жесткие крепления с отсутствием степени свободы движения, так как каркасная конструкция имеет всего две точки опоры.

Жесткое крепление стропил к мауэрлату

Висячая система стропил является распорной, поэтому оказывает большое давление на стены.

Висячая система с дополнительными элементами

Для снятия части нагрузки со стен строения применяются такие дополнительные элементы, как подкосы, «бабки» и затяжки-ригели, которые, подтягивают систему к коньковому бруску и равномерно распределяют нагрузку на все стены. Ригели устанавливаются параллельно балкам перекрытия и стягивают стропила между собой. Без этих дополнительных деталей конструкция может стать ненадежной.

Расчет установки стропил

Чтобы стропильная система была надежной и прочной, кроме оптимального способа соединения нужно выбрать правильный шаг расположения стропильных ног. Этот параметр выбирается в зависимости от размеров стропил (их сечения и длины между точками опоры), а также – от конструкции крыши.

В данной таблице можно получить информацию о необходимых параметрах для монтажа надежной стропильной системы.

Шаг установки стропильных ног в мм	Длина стропильных ног в мм
	3000	3500	4000	4500	5000	5500	6000
600	40×150	40×175	50×150	50×150	50×175	50×200	50×200
900	50×150	50×175	50×200	75×175	75×175	75×200	75×200
1100	75×125	75×150	75×175	75×175	75×200	75×200	100×200
1400	75×150	75×175	75×200	75×200	75×200	100×200	100×200
1750	100×150	75×200	75×200	100×200	100×200	100×250	100×250
2150	100×150	100×175	100×200	100×200	100×250	100×250	—

Воспользуйтесь калькулятором расчета длины стропильных ног для разных типов крыш, в статье на нашем портале.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Несколько правил по креплению стропил к мауэрлату

Для того чтобы крепления были надежны, необходимо соблюдать ряд правил, которые предусмотрены для этого процесса:

• Если для крепления используются металлические соединительные детали, то они должны быть закреплены к деревянным соединяющимся элементам с максимальной тщательностью – качественными саморезами нужной длины.
• Если стропила будут укладываться в запилы в мауэрлате, то размеры должны быть точно выверены. Это позволит обеспечить плотную надежную установку стропила в подготовленный запил, которые должен иметь глубину на ⅓ мауэрлата. Однако, следует помнить, что такое правило будет справедливо лишь в том случае, если мауэрлат изготовлен из мощного бруска, имеющего размер в сечении не менее 150 × 150 мм.

Запилы на мауэрлате

• Чтобы не ослаблять мауэрлат, чаще всего запилы выполняют в самой стропильной ноге под нужным углом, а дополнительно узел затем фиксируются уголками. Запил не должен в этом случае превышать ¼ толщины стропила. Это крепление — жесткое и может быть применено в висячей стропильной системе.

В данном варианте запил делается на стропильной ноге

• При использовании болтов для скрепления стропил с откосами, затяжками и другими деревянными элементами, нужно обязательно устанавливать на болт шайбу или металлическую пластину, во избежание затопления гайки в древесину и, соответственно, ослабления конструкции.
• Крепление стропил к мауэрлату только на гвозди или саморезы считается ненадежным, поэтому нужно обязательно использовать уголки или другие металлические крепежные элементы различных конфигураций.

Богатый выбор металлических крепежных деталей

• При установке стропил на деревянные стены, будь то висячая или наслонная система, рекомендовано крепить их к мауэрлату скользящим креплением, особенно в том случае, если кровельный материал имеет достаточно большой вес.

Видео: несколько примеров крепления стропил к мауэрлату

Конструкция крыши получится прочной и прослужит длительный срок, не деформируясь по, самыми разными внешними воздействиями, если расчеты всех элементов произвести верно, грамотно подобрать и правильно смонтировать все крепежные узлы.

Инструкции по установке. Монтаж стропильной системы для четырехскатной крыши. Как сделать быструю четвертую кровельную систему. Расчет четырехполосной стропильной системы.

Четырехскатная крыша пользуется особой популярностью в частном строительстве по сравнению с другими видами. Он красив, достаточно прост в устройстве, обеспечивает надежную защиту от дождя и ветра и подходит для зданий с любой геометрией. Но чтобы крыша была качественной, ей нужен прочный «каркас» — стропильная система. Мы постарались вместить в эту статью максимально полезную информацию об устройстве скоростной системы четырехстраничной крыши.

Характеристики конструкции

Четырехлистовая крыша имеет массу преимуществ: у нее нет фасада, что позволяет значительно сэкономить на стройматериалах, она выглядит привлекательно, хорошо защищает от холода и непогоды. Структура конструкции стропильной системы напрямую зависит от типа крыши – шатровая или шатровая.

Но, прежде чем перейти к объяснению особенностей этих двух типов крыш, обозначим преимущество четырехполосных конструкций:

1. Благодаря отсутствию фронтонов и щипцов кровля выдерживает сильную ветровую нагрузку и меньше разрушается при роговых вздутиях по сравнению с дуплексом.
2. Угловые ребра, сходящиеся к балке конька, повышают жесткость всей конструкции и не позволяют ей деформироваться под тяжестью снега, кровли или установленного оборудования.
3. На фальшполе можно сделать раковины по всему периметру, создав надежную защиту фасада от дождя и ветра.
4. Если вы собираетесь пристроить к одноэтажному зданию веранду или мансарду, четырехсекционная крыша сделает его ниже и не нарушит архитектурного равновесия и характера здания.
5. Наконец, четырехскатная крыша – это просто красиво, и хотя это сугубо субъективное мнение, в конце статьи вы найдете подборку фото, отображающих привлекательность таких конструкций.

Рассмотрим две наиболее популярные конфигурации четырехполосной крыши, каждая из которых имеет свои особенности.

Крыша Walm

Полая крыша представляет собой конструкцию из двух треугольных и двух трапециевидных элементов. Трапеции соединяются друг с другом верхними гранями, а треугольные боковины перекрываются соответствующими стержневыми конструкциями.

Как и всякой кровле, Вальму нужен специальный каркас из стропил, который будет крепиться к кровельному пирогу (гидро-, теплоизоляция, вентиляция, отделка). По способу монтажа стропильные элементы холмистой крыши могут быть висячими и городскими. Последние считаются более экономичными, конструктивными и простыми в монтаже.

Полезно: При угле наклона кровли менее 35° рекомендуется делать дополнительные опоры на больший пролет с насыпными стропилами. Они защитят стены дома от дождя, ветра и холода.

Схема скоростной системы четырехстворчатой ​​кровли:

Тентовая крыша

Крыша тента, в отличие от Walmova, состоит из нескольких треугольников. Сделать его своими руками новичку будет очень сложно, так как важно соблюдать абсолютную симметрию элементов. Тентовая крыша обладает исключительными аэродинамическими характеристиками и способна выдержать даже ураганный ветер. Он отлично защищает дом от холода, влаги, не позволяет воздушным потокам проникать на чердак или мансарду. Именно поэтому многие выбирают четырехскатную шатровую крышу.

Стропильная система четырехскатной крыши вальмового типа состоит из тех же деталей, что и вальмовая. Отличается только их длина и способ крепления.

Для шатровой крыши также могут использоваться висячие или наслонные стропила, и выбирать их нужно в зависимости от способа монтажа. Висячие стропила установить новичку самостоятельно практически нереально. Такие элементы часто ставят на здания, где нет внутренних стен, а опоры для стропил располагаются на несущих стенах здания. Элементы Curvas гораздо проще и дешевле, но для их монтажа нужна промежуточная несущая стена и столбчатые опоры на ж/б основании. Чаще всего такие рафалевые системы можно встретить в кровлях, уклон которых более 40°.

В зависимости от материала стены дома стропильная система может опираться на разные элементы. Так, в деревянно-каркасном здании для этого используется верхняя обвязка, для стен из камня и кирпича — мауэрлат, а в срубах — верхний венец.

Монтаж стропильной системы

В этой главе мы рассмотрим пошаговый монтаж стропильных систем валмового и шатрового типа.

Но сначала несколько полезных советов:

1. Так как для монтажа стропильной системы четырехскатной крыши используется древесина, то есть опасность заселения вредителями. Перед началом работы обработайте все деревянные элементы антисептиками и антипиренами.
2. Покупайте только сухую древесину или просушите ее самостоятельно перед установкой, иначе после фиксации стропильная система деформируется. Влажность дерева должна быть не более 22%.
3. Для мауэрлата (опоры Брюса) выбирайте брусья квадратного сечения 150х150 мм или прямоугольного 150х100 мм.
4. Доски для стропил по толщине должны быть около 50 мм, по ширине — 150 мм. Из них можно делать скейтборды.
5. Выбирайте только хвойные породы дерева – они дешевы, прочны и легко поддаются обработке.
6. Для того же обрезания досок под углом сделайте шаблон — так можно сделать одинаковые срезы.

Рафалинговая система Walm

Как вы уже успели узнать, система хиппер состоит из трапециевидной и треугольной сторон. Начать следует с обустройства прочной и надежной опоры, выбор которой зависит от материала стен дома. Поскольку наиболее часто встречаются кирпичные или бетонные конструкции, мы рассмотрим проект уставной системы четырехскатной крыши с мауэрлатом.

Внешний вид крыши будет зависеть так горизонтально и плавно. А так как идеальной симметрии всех стен при строительстве дома добиться невозможно, придется подгонять их под общий уровень. Самый простой способ сделать это качественно – обустроить по периметру опалубку и залить в нее бетон. После высыхания на этот «пояс» можно смело укладывать мауэрлат.

А чтобы бетонное выравнивающее кольцо не съезжало со стен вместе с кровлей, по периметру следует установить толстые штыри арматуры так, чтобы они держали мауэрлат, проходя сквозь него. В верхних концах штифтов нужно сделать резьбу под большую гайку так, чтобы штифт был выше опорной планки на 5-7 см. После монтажа стропильной системы эту гайку можно притянуть и закрепить Маурилалатом. В кирпичном доме штырь лучше погружать в стену на этапе кладки.

Как производится монтаж стропильной системы четырехскатной крыши вальмового типа:

1. Торцевые поверхности несущих стен обработайте гидроизоляционной мастикой и положите на нее рубероид – так вы защитите деревянный мауэрлат от сырости и разрушения.
2. «Нацепите» опорные бруски Maurolat на заранее подготовленные штифты и затяните большими гайками, соблюдая четкую горизонтальность.
3. Установите центральную опорную балку, на которую будет крепиться стойка с коньковым ходом. Брус можно укладывать как на торцевую часть внутренней несущей стены, так и на мауэрланды боковых стен.
4. Установите вертикальные опоры для конькового хода. Расстояние между опорами зависит от ее длины. Смелую стойку не делают жесткой, используя для нее не только кронштейны и металлические уголки, но и стропила. Соедините конец скунсового бруса с мауэрлатом, сделав по 2 крепления с каждой стороны.
5. Для получения строго симметричной кровли стропильных створок (треугольных боковин) они должны упираться в мауэрлат в строго расчетных точках, которые определяются длиной элемента конька. Этот момент лучше учесть при разметке мест вхождения опорных штифтов, чтобы стропила не попали в затянувшиеся гайки.

6. Установите промежуточные стропила, соединяющие концы лыжной балки с центральными частями торцевых стен.
7. Вальмовые (диагональные) стропила, образующие боковые стороны створок и соединяющие угол дома с краем конька. Уделите особое внимание фиксации этих элементов, так как от их прочности и устойчивости зависит надежность всей кровли.
   Учитывайте, что между раковиной крыши и стеной дома должно быть не менее 50 см. Если дом постоянно испытывает сильную ветровую нагрузку, расстояние нужно увеличить вдвое, чтобы ветер не цвел под крышу и на стены, а вода, поступающая с крыши, не мочила фасад и не стекала на фундамент .

8. Комплект рядовых стропил, соединяющих мауэрлатные брусья с коньковым прогоном. Этап монтажа зависит от размеров крыши и типа кровельного покрытия. Одни материалы требуют частой обрешетки, другие можно укладывать на редкие стропила. Универсальный вариант — через каждые 40-50 см. Для крепления рядовых стропил используйте метод «Смывка» с усилением скобами или гвоздями.
9. Для крыш с небольшим уклоном рекомендуется дополнительно усилить жесткость стропильной системы, чтобы она выдержала тяжесть снега зимой. Для этого к диагональным стропилам прикрепите шпровель. Получается основание треугольника, сторонами которого являются стены, сошедшиеся в углу. К этому брусу вы будете пригонять вертикальную опору (короткую).
10. Для усиления верхней части формирующихся стропил установите ферму шргеля, состоящую из двух мальчиков, которые расходятся под углом в одно место.
11. Остается только предъявить встречный иск и несущий каркас, выбор которого зависит от характера кровельного материала. Для сотового каркаса используйте рейки сечением 5х5 см, для сплошного – тонкие доски или фанеру.

На видео — скоростная система четырехскатной кровли типа Вальма во всех подробностях:

Шатровая стропильная система

Главная особенность тентовой крыши заключается в ее симметричности, добиться которой новичку будет очень сложно. Такая работа требует грамотного расчета скоростной системы четырехскатной кровли. Несмотря на высокую степень сложности, такие конструкции очень востребованы в жилищном строительстве. Если вы хотите украсить свой дом такой крышей, но боитесь не справиться, лучше сначала снять на сарай или беседку.

Все основные узлы и стропила монтируются на земле, руководствуясь заранее подготовленным шаблоном. Толщина досок, брусьев и других элементов определяется длиной стропильной ноги, предполагаемыми нагрузками (весом кровельного пирога, ветровой нагрузкой и т. д.), уклоном кровли.

Как построить быстровозводимую кровельную систему шатрового типа:

1. На торцы стен, как и в случае с односкатной крышей, необходимо нанести дорожный битум или мастику и уложить руноид.
2. Затем на ровной и строго горизонтальной поверхности прикрепить мауэрлат, при необходимости надев его на шпильки.
3. Поднимите чаберные стропила двух противоположных углов и соедините их с лыжным узлом. Убедитесь, что они установлены под углом 90°. Используйте закладной брус, вместо того, чтобы делать пропилы прямо в мауэрлате, расслабляя его.
4. Поднимите вторую пару диагональных стропил, набейте их и закрепите в коньке стяжками. В шатровой кровле нет прогона, поэтому диагональные стропила сходятся в одной точке – узле конька. Для придания такой строповой системе большей жесткости установите в центре дополнительную подпорку.
5. Прикрепите эти агенства, стойки и сажу.
6. Установите шпрегель под стропильные ноги для большей устойчивости.
7. Для защиты фасада от влаги устраивают на расстоянии не менее 50 см от стены, при необходимости удлиняя рафиль. Для этого подойдите к ним «Пленка» (срезы досок по краю).
8. Создание стропил со стенами из проволоки толщиной 4-6 мм (для стен из камня, кирпича, бетона). Сделайте из проволоки хомуты и наденьте их на стропила, закрепив концы за шпильку в стене. В деревянных домах стропила можно фиксировать скобами, вплетая их во второй венец руки.
9. Осталось только прикрепить обрешетку, на которую можно укладывать гидроизоляцию, утеплитель и прочие «слои» кровельного пирога.

На первый взгляд кажется, что построить четырехзвенную систему рафаля довольно просто, но оказывается, что постоянно контролировать правильное положение всех элементов достаточно сложно. Особое внимание следует уделить расчетам и подготовке проекта, так как от этого зависит 50% успеха.

Трехзвенная стропильная система: фото

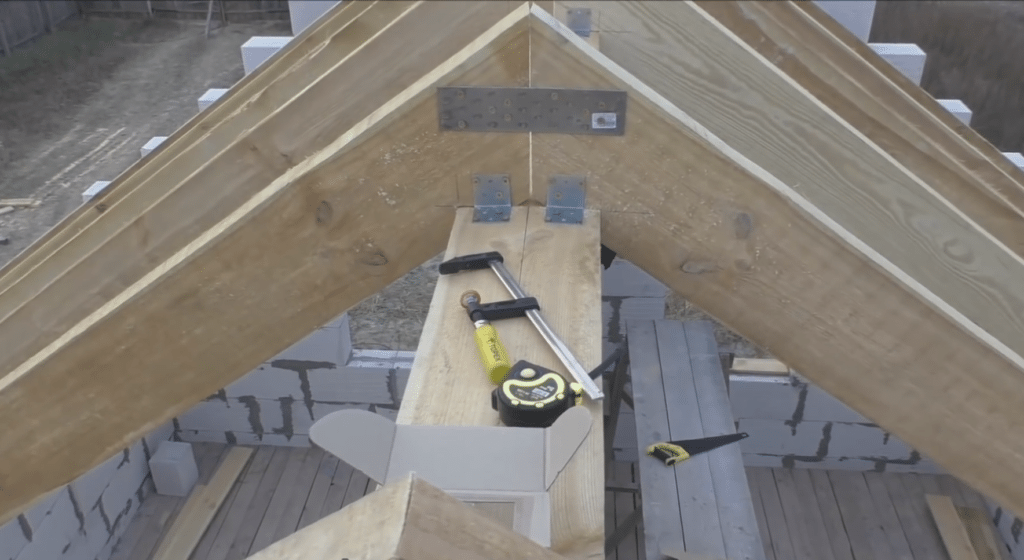

Монтажные пластины для стропил.

Крепление стропил

Прочное и устойчивое основание – залог безопасности и долговечности любой конструкции. Особенно это касается капитальных элементов, из которых формируются стены и крыша любой задачи. Стропила или стропила являются основными конструктивными элементами каждой крыши. Надежное и правильное крепление мауэрлата и стропил к нему исключает риск деформации и разрушения кровли в результате внешних нагрузок и собственного веса. О том, как крепить стропила к мауэрлату, пойдет речь далее в этой статье.

Элементы основного крепления стропил

1. Шурупы из проволоки.
2. Плиты.
3. Кронштейны WB.
4. Болты и шпильки с шайбами ​​и гайками.
5. КР-угол.
6. Саморезы.
7. ЛК крепеж.
8. Лента перфорированная (монтажная).
9. Гвозди.

Крепление стропил к мауэрлату иногда осуществляется с помощью скоб. Применение такого соединения не предусматривает выполнения в стропилах закладок, чтобы не ослабить эту ключевую конструктивную деталь. Кронштейны изготовлены из оцинкованной стали толщиной 0,2 см. К мауэрлату и стропилу, выполненному из дерева, кронштейны крепят гвоздями, анкерами или шурупами.

LK-крепления обеспечивают отличное крепление мауэрлата и стропил между собой, и позволяют соединить другие части системы. При использовании креплений этого типа анкерное соединение не применяется.

Использование перфорированной ленты для монтажа усиливает соединительный узел. Эта лента усиливает стыки стропил и мауэрлата, при этом конструктивные элементы конструкции не ослабляются, так как не делают врезки, оставляя их нетронутыми. Для крепления перфорированной ленты понадобятся обычные гвозди или шурупы.

КР-уголки часто используются для крепления стропильной системы. Применяется, когда нужна особая надежность при размещении стропил на мауэрлате. Уголок дополнительно укрепляет соединительные узлы, повышая несущие свойства конструкции, а также исключает смещение стропил в результате повышенных внешних нагрузок. Врубка уголка в деревянные детали стропильной системы Не требуется, она фиксируется саморезами или специальными составами с уступами.

Необходимо проверить, чтобы металлические крепления ферм были изготовлены из качественного материала, надежно защищенного от коррозии.

Важно: неподготовленному строителю часто сложно разобраться в большом количестве разнообразных креплений.

Как крепить стропила — когда нужен мауэрлат?

Прежде чем разобраться, как крепить стропила, нужно определиться: где их устанавливать и крепить. Чаще всего стропила закрепляют на специально сооруженном основании (основании) крыши – мауэрлате. Этот элемент изготавливается из бревен или бруса, обеспечивает не только устойчивое крепление стропил, но и позволяет равномерно распределить нагрузку на стены и даже фундамент домостроения.

В домах, построенных полностью из деревянного бруса или бревна, опорной функцией для стропил является связывание наружных стен сверху, а другие детали не устанавливаются.

Для домов и строений, капитальные стены которых сложены из таких строительных материалов, как кирпич, газо-, пено- или шлакоблоки, мауэрлат устанавливается в обязательном порядке. Это требование вызвано тем, что стены такого типа очень плохо выдерживают нераспределенные точечные нагрузки. Также штучные стройматериалы недостаточно прочны для хорошей фиксации конструкции стропил, так как под нагрузкой крепеж может разрушить блок и оторвется от него. Поэтому кладка мауэрлата для таких домов обязательна.

Для наиболее надежного крепления деревянных балок мауэрлата, уложенных по периметру на капитальные стены дома, необходимо в верхней части стен создать армирующий пояс из бетона. В монолитную балку 20х20 см заделаны крепежные детали для несущих брусков. Обычно для таких креплений используются анкеры или металлические шпильки диаметром не менее 1,4 см, располагающиеся в монолитной балке строго вертикально. Нижние концы анкеров и штифтов загибают так, чтобы они не вырывались из армпояса под действием нагрузки. Элементы такого крепежа располагаются на расстоянии не более 1,5 м друг от друга.

Важно: Применение штифтов диаметром менее 1,4 см часто приводит к деформации нагруженного крепежа.

В балках мауэрлата делаются отверстия, соответствующие расположению анкеров или штырей в стенах. Балка надевается на анкер, на ее резьбовую незакрепленную часть надеваются шайбы и затем навинчиваются гайки. Эта технология обеспечивает надежность фиксации основания крыши на стенах дома.

Перед укладкой балок укладывается гидроизоляция (например, рубероид) для предотвращения разрушения древесных балок под действием воды.

Как крепить стропила к мауэрлату

Крепление стропил на опорные балки потребуется при возведении незащищенных и распорных стропильных систем. Размещение на мауэрлате стропильного корпуса или висячих ног выполняется с помощью двух видов соединений: жестких или скользящих. Как крепить стропила на мауэрлат – выбирается с учетом всех особенностей стропильной конструкции.

Во избежание потери надежности и несущей способности врубку делают в стропилах, а не в балках мауэрлата.

Жесткое крепление друг относительно друга предотвращает полное смещение деталей и отсутствие конструктивных проблем, таких как сдвиг, изгиб или кручение. Требуемая жесткость стыков получается, если ноги стропил прикрепить к мауэрлатным балкам уголками с опорным бруском или если в стропилах произвести специальный врез — «седло». Участок врубки в стропиле дополнительно скрепляют скобами, шурупами, болтами. Дополнительно выполняется скрутка проволоки, которая соединяет место крепления стропильных ног с мауэрлатом и анкером, установленным в основной стене.

При возведении и креплении кровли домостроения из деревянных элементов используется специальный компонент — «салазки», обеспечивающий скользящее соединение. Узел крепления стропильных ног с мауэрлатом, имеющий возможность небольшого смещения стропил, позволяет избежать деформации кровли при усадке деревянного домостроения из бруса или бревна.

Как крепить стропила с помощью уголка

Выбирая способ крепления стропильных ног к мауэрлату, нужно учитывать конструктивные нюансы крыши. Например, если стропило устанавливается «седловидным» врубом, то последовательность монтажных работ будет следующей:

1. В стропиле вырез делают так, чтобы его горизонтальная часть легко устанавливалась на брус из дерева, а угол наклона стропила обязательно был равен углу наклона плоскости ската.
2. Нога стропила 3 ​​фиксируется с помощью гвоздей 2, вбитых под углом с противоположных сторон стропил (так, чтобы они перекрещивались в стержневом мауэрлате) и гвоздей 3, забитых сверху вертикально.
3. Для большей надежности фиксирующий узел фиксируется хомутами или проволокой.

Данное крепление стропил к мауэрлату обладает необходимой жесткостью и прочностью узла крепления.

Распространенным способом крепления является крепление стропил к мауэрлату стальным уголком и подгибкой. Технология крепления стропил следующая:

1. Стропила срезаются под прямым углом так, чтобы уклон скатной поверхности крыши соответствовал параметрам, указанным в проекте конструкции крыши.
2. По краям досок мауэрлат укладывается и закрепляется подшивной планкой длиной около метра, при этом стропила должны плотно упираться в нее по верхней несущей линии — такая конструкция обеспечивает устойчивость стропильной системы под нагрузкой распорной.
3. С двух противоположных сторон стропила крепится к мауэрлату стальными оцинкованными уголками — такой вариант крепежа обеспечит отсутствие бокового смещения стропила.
4. Готовое крепежное соединение дополнительно фиксируется проволокой.

Только правильное крепление ножек стропил на мауэрлате обеспечит надежную и длительную эксплуатацию конструкции крыши. Вариантов креплений стропил и мауэрлатов друг к другу существует множество, но есть общие требования к созданию таких креплений:

• при использовании резьбовых соединений необходимо устанавливать стальные шайбы (пластины) так, чтобы гайки не уходили в деревянные детали, так как это способствует постепенной деформации и разрушению узла крепления;
• категорически не рекомендуется применение различных прокладок: со временем они разрушаются, это приводит к неправильному изменению нагрузок на элементы конструкции кровли и их последующее преждевременное разрушение.

Важно при сборочных работах сделать соединение всех поверхностей деревянных деталей более плотным, что потребует тщательного и особо тщательного изготовления всех необходимых деталей (прорезей и пропилов).

Стропилами называют специальный строительный элемент, который возводится при возведении скатных крыш. Он состоит из нескольких основных элементов, к которым относятся вертикальные стойки, стропильные ноги и наклонные подкосы. В некоторых случаях они соединяются снизу с помощью балок. Обычно стропила делают из бруса. Для крепления используется специальная застежка. О том, какое крепление для стропил, и стоит поговорить подробнее.

Стропила и пластины для их крепления

Эти элементы могут быть разными. Сами системы часто делают в виде треугольника, но иногда для экономии места используют альтернативные варианты. Примером может служить мансардное обустройство. В этом случае расположение стропил таково, что позволяет освободить дополнительное пространство, где могут жить люди. Очень удобный способ обустройства системы.

Крепления для стропил могут быть различными. Крепеж используется для соединения элементов крыши между собой. Здесь можно выделить следующие виды: пластины, скользящие опоры, уголки, опоры, стропильные крепления и так далее.

Плиты в этой серии занимают особое место, так как являются практически универсальными элементами. В них имеются специальные отверстия, через которые вкручиваются саморезы, служащие для соединения между собой двух и более элементов конструкции. В этом случае на соединяемые детали с двух сторон накладывают пластины. Их легко можно разрезать с помощью ножниц по металлу до нужного размера. Ведь не всегда речь идет об универсальной установке.

Существуют также ногтевые пластины с несколькими гвоздями на одной стороне. Они используются только в промышленных условиях. Гвозди забивать нельзя. Здесь крепление осуществляется за счет сдавливания элементов между собой. Крепления для стропил такого плана очень распространены как среди профессиональных строителей, так и среди любителей.

Надежные крепления для стропил

Для соединения перпендикулярных элементов конструкции используются стропильные крепления.  Эти конструктивные элементы  Они опираются друг на друга в перпендикулярном направлении. Чтобы крепление было надежнее, пару соединительных элементов устанавливают в противоположных направлениях. Один из них поворачивается в противоположном направлении.

Иногда возникает ситуация, когда необходимо расположить конструкцию под определенным углом. Такая компоновка используется в постройках из бруса. В этой ситуации используются накладные крепления для стропил. Детали не всегда можно исправить. Раздвижные системы обеспечивают смещение элементов конструкции при усадке кровли. Очень важный элемент всей кровельной системы, позволяющий не делать скидку на усадку древесины при монтаже.

Опоры для балок помогут зафиксировать горизонтальные элементы конструкции под прямым углом ко всем остальным частям крыши. Конечно, если это необходимо. Здесь крепление к основной опоре может осуществляться с помощью гвоздей или саморезов. Принципиальной разницы нет. Самое главное, чтобы крепления для стропил хорошо держались на своих законных местах. Опоры балок могут иметь самые разнообразные конструктивные размеры. Все зависит от того, какие конкретно элементы будут связаны с их помощью.

Скрытый кронштейн балок применяется в тех случаях, когда монтаж необходимо скрыть от посторонних глаз. После установки такой элемент полностью прячется в теле балки.

Другие крепления для стропил

Выше мы перечислили только конструктивные основные элементы, которые используются для соединения тех или иных частей стропил. Однако в этом ряду есть и другие не менее важные крепления для стропил, которые также используются достаточно часто.

Одним из них является уголок профиля. Это значит, что купить уголок можно в любом специализированном магазине, торгующем металлическими стройматериалами.

Углы могут иметь самые разные геометрические размеры.

С их помощью конструктивные элементы стропил соединяются друг с другом под прямым углом. Если используются угловые уголки, специально предназначенные для кровли, в них имеются специальные отверстия, через которые осуществляется крепление. В этом случае необходимо использовать саморезы, так как гвозди не могут обеспечить достаточную жесткость элементов конструкции.

Если речь идет о самодельных уголках, то нужно их нарезать по определенным размерам, указанным в документации на крышу. Далее в сверлятся отверстия для соединения стропил. Все достаточно просто. При этом можно неплохо сэкономить, ведь готовые уголки стоят достаточно дорого. Эти элементы чаще всего используются для соединения вертикальных балок с горизонтальными. Крепления для стропил такого плана достаточно широко распространены.

Некоторые производители предлагают приобрести уголки с продолговатыми отверстиями. Они специально разработаны для болтового соединения. Это довольно интересный способ соединения деталей. При усадке можно будет регулировать положение конструкций относительно друг друга. Выпускаются уголками и под углом 135 градусов. Их используют для соединения элементов, расположенных под углом друг к другу. Строение кровли довольно сложное, поэтому они находят здесь свое применение.

Т-образное крепление для стропил также используется очень часто. Он обеспечивает надежное соединение всех перпендикулярных элементов друг к другу.

Некоторые особенности

В современной жизни встречаются крепления для стропил, которые отличаются весьма оригинальными названиями. Пример — костыль. Это имя не зря. Использовали такое приспособление для соединения прогнивших элементов стропильной конструкции. Его нужно сначала забить в кладку, а потом соединить с брусом.

Если в процессе возведения кровли использовать не плоские, а перфорированные крепления, то можно ускорить процесс соединения деталей между собой. В результате получается более жесткая конструкция, которой не будут страшны никакие внешние агрессивные факторы.

Таким образом, можно считать, что в настоящее время применены многочисленные крепления для стропил. Все они используются для различных целей. Сегодня можно легко построить крышу высочайшего качества благодаря развитию крепежных материалов. Сейчас можно купить практически любой элемент, который будет соединять между собой части стропильной системы.

Причем не обязательно это соединение должно располагаться под прямым углом или лежать в одной плоскости с балкой. Здесь можно смело сказать об установке под углом. Это позволяет возводить грамотные конструкции, в которых нет лишних деталей. При обустройстве мансардной крыши без специального крепления не обойтись. Сэкономить место можно только в том случае, если некоторые элементы будут соединены под определенным наклонным углом.

Рассмотрев основные особенности и нюансы подобных товаров и методы работы с ними, вы будете максимально осведомлены о предстоящем процессе и сможете правильно определиться с выбором при покупке. Удачи!

Стропильная система является каркасом всей крыши. Именно такая конструкция принимает на себя все нагрузки и является основой для кровельного покрытия. Но чтобы эта система работала правильно и надежно, необходимо правильно закрепить стропила. Эту работу можно выполнять различными способами. Многое будет зависеть от места крепления стропильных ног, а также от типа самой системы. Так как же правильно выполнить поставленную задачу? Какие варианты крепления стропил существуют? Об этом пойдет речь.

Крепим к мауэрлату

Стропильная система довольно сложная конструкция. Он включает в себя множество элементов. Вот почему очень важно правильно прикрепить каждую деталь к нужному месту. При возведении каркаса будущей крыши по периметру стен дома. Этот элемент должен равномерно распределять все нагрузки. Именно здесь чаще всего производится крепление нижней части стропил. Исключение может быть только в том случае, если роль мауэрлата играет верхний брус деревянного дома. Но в этом случае застежки производятся аналогично.

Итак, как это сделать? Какие варианты предлагают профессиональные строители? Существует несколько способов крепления, а именно:

Это основные виды соединения стропил и мауэрлата. Довольно часто они сочетаются. Например, если нужно перекрыть бревенчатый сруб (стены выкладываются из бревен), то используется скользящий метод. Но для большей прочности в стропилах делают заметку по дуге. Этот способ более трудозатратный и под силу не каждому «новичку».

Видео по теме:

Крепим к коньковому прогону и друг к другу

Крепление стропил нужно производить не только в нижней части, но и в верхней. Здесь многое будет зависеть от типа самой системы. Если используется расслоенный вариант, то крепление стропил будет производиться к коньковому брусу или прогону. В случае применения дела обстоят немного иначе. В этом случае стропила нужно зафиксировать между собой.

А как крепить стропила в верхней части? Какие методы здесь можно использовать? Эксперты ответят на эти вопросы следующим образом:

Видео по теме:

Есть и другие варианты такого крепления. Например, некоторые специалисты рекомендуют использовать систему «шип-паз». Но этот способ требует серьезных столярных навыков. Поэтому используется не так часто.

Как шить

Если дом небольшой по ширине, то особых проблем с поиском материала для строительства не возникнет. Но если строение большое, то может понадобиться такая операция, как крепление стропил из нескольких частей или наращивание. И как справиться с этой задачей? Здесь строители советуют скреплять детали между собой одним из следующих способов:

Диагональные или опорные стропила не всегда можно сделать из цельной доски или бруса. В этой ситуации без сращивания двух деталей не обойтись. Но при выполнении этой работы надо помнить основное правило. Такое соединение должно быть прочным, ведь на него будут воздействовать большие нагрузки. Поэтому крепление должно производиться качественно и не спеша.

Что используется при работе

Как крепить стропила к мауэрлату или друг к другу, об этом было рассказано чуть выше. Есть много вариантов выполнения этой работы. Но чтобы соединение было прочным, следует использовать правильные фиксирующие приспособления. Конечно, в первую очередь речь идет о ногтях. Именно с их помощью чаще всего выполняется крепление стропил и других элементов системы. Но есть и другие приспособления.

При устройстве крыши дома могут применяться следующие элементы:

• специальная монтажная перфорированная лента;
• уголки металлические;
• плиты стальные;
• опорная балка и балка;
• пластины для гвоздей;
• проволочные стяжки;
• болты с гайками;
• скобы;
• уголки КР;
• кронштейны ВБ;
• крепеж ЛК и тд.

Крепление для стропильной системы доступно в широком ассортименте. Каждый из них имеет свои особенности, преимущества и недостатки. Довольно часто для надежного крепления используются металлические уголки и пластины. Такие крепления для стропил способны надежно удерживать последние на месте. На коньке чаще всего применяют уголок.

Пластины для крепления стропил могут быть как простыми стальными полосами, так и иметь вид гвоздя. Последний вариант не требует дополнительного крепления (здесь не используются ни гвозди, ни саморезы). На тыльной стороне пластины уже есть тонкие и острые выступы, которыми она крепится. Но тут есть одна тонкость. Гвоздь-платину можно использовать только в том случае, если стропило собирается на горизонтальной поверхности, и только потом ставится на свое место.

Очень часто используется еще один фиксирующий элемент — это скобы. Они представляют собой металлический стержень, загнутый с обоих концов под прямым углом. С помощью скоб можно усилить места крепления стропил к мауэрлату или к коньковому брусу.

Уголки КР выпускаются в большом ассортименте. Их основная цель – предотвратить расшатывание болтового соединения. Кронштейны WB используются для крепления стропил к балкам стен. При этом сокращать не нужно. Поэтому их использование значительно упрощает и ускоряет работу.
