Казалось бы, какие секреты могут быть в таком обычном деле, как колка дров. Однако работа эта не такая и простая, как может показаться со стороны на первый взгляд, достаточно опасная, трудоемкая, требующая отработанных навыков и хорошей физически подготовленности, внимательности и соблюдения мер предосторожности.

Процесс колки дров

Прежде чем отправить дрова в дровяник, их необходимо подготовить для хранения. Если были приобретены или заготовлены целые бревна, то их нужно очистить от веток и торчащих сучьев, а затем распилить на чурбачки длиной от 40 сантиметров до полуметра. Очень важно, чтобы чурбачки были примерно одинаковой длины, тогда дрова будут аккуратно лежать в поленнице. От такой ровности и аккуратности будет зависеть, кроме того, и равномерность просыхания дров.

Отмеряют чурбачки деревянной планкой, которая имеет определенную длину и называется меркой. Ее прикладывают к длинному бревну и намечают надпилами с помощью обычной ножовки количество чурбачков, которые могут получиться из данного кругляка. Распиливают бревно двуручной пилой или же с помощью бензопилы, установив его на подставки, называемые «козлами».

Содержание

  • Колка дров
  • Колка топором
  • Видео: советы профессионала по колке дров топором
  • Колка дровоколом
  • Видео: работа домашнего механического дровокола
  • Видео: работа промышленной дровокольной установки

Колка дров

Когда чурбачки подготовлены, можно начинать колоть их на полешки. Колоть дрова можно топором, а можно с помощью специально предназначенного для этого дровокола. Это приспособление значительно облегчит и ускорит работу, так как колоть дрова топором — дело нелегкое. Если дом отапливается только с помощью дров и делать заготовки приходится каждый год, то лучше приобрести или сделать самостоятельно именно дровокол. Но, пока он не приобретен, стоит научиться рубить дрова топором правильно, так как это достаточно опасное занятие, особенно если нет опыта и сноровки в этой работе.

Колка топором

Дрова, по-старинке, можно колоть топором

Для удобства колки дров используют большой деревянный чурбак-колоду, диаметром и высотой примерно по полметра. Такой размер необходим для устойчивости этой подставки и возможности поставить сверху нее чурбак примерно такого же или же меньшего диаметра.

Современный топор на подставке-колоде

Для такой колоды-подставки тщательно выбирают фрагмент из бревна толстого дерева. Он должен иметь как можно больше сучков, которые послужат связкой для остальной древесины в чурбаке, и сделают ее более плотной. Это нужно для того, чтобы ее проблематично было расколоть, так как при колке чурбаков не избежать попадания ударов на колоду. Если из нее наружу выходят сучья достаточно крупных веток, то некоторые из них можно оставить торчащими на длину в 12—15 сантиметров. Они могут послужить ручками во время переноски колоды с одного на другое место.

Кроме физической силы для колки дров нужно иметь понятие, что эффективность отопления зависит от некоторых других факторов, которые нужно учитывать при подготовке топлива. Например, от породы древесины, толщины и длины полешек, а также их формы.

Полешки не должны быть очень толстыми, иначе они будут плохо и медленно гореть, а также, если дрова недостаточно просушены, они просто не прогорят полностью, оставляя после себя ненужные головешки. Поэтому, даже к такому, казалось бы, простому занятию, как колка дров нужно подойти со знанием дела.

Примеряться к удару следует на вытянутых прямых руках – на такой расстоянии и безопасность будет соблюдена, и меньше шансов по неопытности сломать топорище. Гладкие, не сучковатые чурбаки колют вдоль естественных торцевых трещин. Сучковатые – по возможности, мимо сучков. Если же сучков слишком много или они очень большие, то колоть надо со стороны комля вдоль самых крупных сучков.

Нетолстые чурбачки ставят на колоду и раскалывают их топором. Оптимальный диаметр — порядка 12—15 сантиметров, из такого чурбака выйдет четыре полена. Если же чурбак имеет большой диаметр, иногда придется прибегнуть к помощи колуна и клиньев, изготовленных из металла или дерева твердых пород. Дровосеки, имеющие многолетний опыт в этом занятии, обычно справляются с работой одним топором, не прибегая к вспомогательным инструментам.

Схемы раскола чурбаков

На рисунке показаны схемы раскола чурбака, в зависимости о его диаметра. Так, можно колоть на плахи, четверики, шестерики, восьмерики.

Видео: советы профессионала по колке дров топором

Колка дров достаточно тяжелая работа, но ее можно использовать для поддержания спортивной формы, так как ее вполне можно сравнить физическими упражнениями. Занимаясь раскалыванием дров с помощью топора ежедневно по 20—40 минут, можно накачать хорошие мышцы.

И еще один совет – гораздо лучше топором колется древесина, прихваченная морозцем.

Колка дровоколом

Сегодня городские, да и сельские владельцы домов частного сектора, которые отапливаются дровами, в основном не занимаются колкой дров самостоятельно, а предпочитают покупать уже нарубленные поленья или приглашают мастера для этой работы.

Колотые дрова стоят на порядок дороже, чем бревна-кругляки, и приглашенный дровосек также захочет получить за свой тяжелый труд приличную сумму, но многие готовы переплачивать, только бы не заниматься этой для некоторых непосильной работой.

Но не все, кто нуждается в дровах, знают, что можно расколоть чурбаки, придерживаясь определенных стандартов и не прилагая при этом особых усилий. Для этого и предназначен специальная механизированная установка — дровокол. Главным рабочим инструментом в нем является специальный конус, на котором нарезана резьба. Вращение на него передается с помощью ременной передачи от электрического или бензинового двигателя.

Такой дровокол будет хорошим помощником по хозяйству

Сама по себе эта конструкция очень проста. Главное — найти все необходимые для нее элементы. Обычно такие металлические детали, как конус, заказывают у хорошего токаря. К слову сказать, особая точность в размерах при его заточке не требуется, и поэтому мастер должен изготовить деталь достаточно быстро.

Главный рабочий инструмент механического дровокола — конус или «морковка»

Если есть навыки работы с «болгаркой», то можно попробовать сделать конус самостоятельно. Для этого нужно приготовить подходящую металлическую болванку и снять с нее лишний металл, сводя заготовку к нужной форме. Для удобства такую болванку устанавливают на место, где должен быть установлен конус, т.е. чтобы она вращалась, тогда металл будет сниматься равномерно. Затем на конусе нарезается резьба с шагом пять-семь миллиметров и глубиной в два-три миллиметра.

Хороший токарь по этим размерам без труда его изготовит

Для работы такого дровокола используют электрический двигатель или же работающий на бензине. Последний из них, конечно же, экономнее и практичнее, так как не привязан к наличию электроэнергии и может использоваться в любом месте, но вот подбор, установка и отладка его – дело более хлопотное. Мощность двигателя для работы этого прибора должна быть не менее трех киловатт.

При изготовлении передачи для вращения конуса дровокола, сделанного своими руками, следует учитывать, что оптимальная угловая скорость должна быть от 400 до 600 оборотов в минуту. Если установить чрезмерно маленькие обороты, то работу придется делать гораздо дольше, так как снизится производительность установки. Слишком большая скорость – будет велик риск заклинивания или даже получения травмы. Цепную или ременную передачу (редуктор) в целях безопасности необходимо закрыть металлическим кожухом.

Иногда двигатель размещают и непосредственно на площади верстака

Для устойчивости на панель стола устанавливают опоры от карданного вала отечественных «Жигулей», которые послужат в данном случае опорой для подшипников, в которых установлен и вращается вал конуса.

Работает этот механизированный дровокол по простому и понятному принципу. Полено вручную подставляют к вращающемуся конусу, он вворачивается в древесину и расщепляет ее. Если нужно одну из получившихся частей расколоть еще на две или три поленца — это тоже быстро поможет сделать дровокол, только стоит приставить к нему нужное место полена. Процесс работы с этим прибором можно хорошо рассмотреть и изучить на представленном ниже видео.

Лучше всего этот прибор установить рядом с дровяником, чтобы можно было сразу складывать расколотые дрова под крышу.

Видео: работа домашнего механического дровокола

Нужно сказать, что такая установка чувствительно облегчает подготовку к зиме, так как не нужно прикладывать много усилий, для того чтобы заготовить необходимое количество топлива. Нужно просто поставить чурбак на подставку и с достаточно незначительным усилием прижать его к вращающемуся конусу – это практически все, что требуется от «дровосека». За короткий срок таким образом можно переколоть большое количество дров.

И еще одним немаловажным преимуществом этого способа является его безопасность, по сравнению с раскалыванием дров с помощью топора.

Существуют и более современные мощные дровокольные машины, работающие по иному принципу – механический привод с большой прижимает чурбак к ножам-колунам, которые расщепляют его на готовые поленья. В зависимости от мощности такого агрегата и толщины используемых бревен, на выходе получается 4, 8, 16 и даже более поленьев.

Видео: работа промышленной дровокольной установки

Разновидности дровокольных станков. Конусный дровокол своими руками

Еще в старину люди отапливали свои дома дровами, которые заготавливались и рубились руками. Раньше основным приспособлением для раскалывания дров служил топор. Дровяное отопление и сегодня не утратило свою актуальность. Практически в каждом коттедже есть камин, который топится те ми же дровами. Для упрощения тяжелого процесса заготовки на сегодня придуман станок для колки дров. С использованием этого приспособления можно механизировать колку дров не только на большом предприятии, но и в быту.

Разновидностей таких устройств множество, но принцип работы всех направлен на раскол поленьев на части.

Разновидности и устройство

Конечно не каждый может себе позволить приобрести для дома такой агрегат. Но самое простое устройство может быть выполнено самостоятельно.

Дровокольные устройства подразделяются на:

  • Бытовые;
  • Профессиональные для обработки целого бревна.

Бытовые различаются устройством и источником питания.

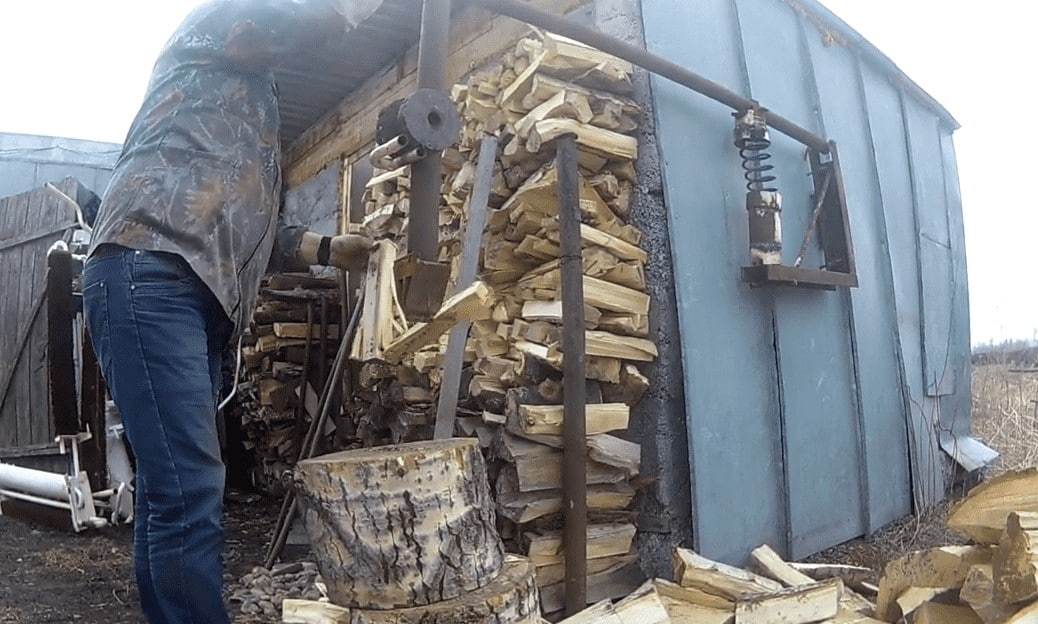

Механический дровокол -это станок с приспособлением для фиксации чурбаков. В нем посредством рычагов запускается в действие большой топор. Бревно закрепляется на станке, затем рукой поднимается колун наверх и опускается на заготовку. Топором разрубается полено, а под действием пружинного механизма возвращается в исходное положение. Усилия здесь требуются минимальные, что способствует увеличению производительности.

Существуют следующие типы дровоколов:

  • Электрические. Подобными агрегатами может производится раскол разного вида и размера древесины. Мощность этого приспособления обеспечивается цепным и ременным приводами. Эти станки используются как для домашних заготовок, так и в промышленных масштабах.
    Они способны производить длительную работу с постоянными нагрузками без опасности перегрева.
  • Бензиновыедровоколы. Такие станки способны осуществлять работу в любых условиях без питания от электрической сети. Они может быть использованы непосредственно в лесу. Главное преимущество такого агрегата это легкость его использования. Помимо этого он еще имеет и простую конструкцию, в которой нет элементов способных выйти из строя. Поэтому нет необходимости тратится на дорогостоящий ремонт.
  • Винтовые дровоколы. Это хороший вариант для домашнего использования. Двигатель имеет мощность 3 кВт, благодаря которому можно производить большой объем дровза небольшое время. Такой станок обладает надежностью и долговечностью за счет прочных составных частей. Представлен стальной столешницей, станиной из профтрубы и двигателем, расположенном на специальной подставке из металла. Вращательное движение коловорота происходит с помощью ременной передачи, чем обеспечивается безопасная работа и долгий эксплуатационный срок.
  • Дровоколы гидравлические . Эти станки снабжены колесами и перемещаются в любое место. Благодаря этому можно экономить на затратах по их транспортировке и выгрузке, а также на хранении. Эти устройства просты в использовании и обладают высокой производительностью. Здесь работа заключается в нагнетании давления посредством жидкости, которой заводится рабочий поршень.

Гидравлические бензиновые дровоколы. Применяются для заготовки дров из поленьев до шестисот миллиметров в длину и неограниченного диаметра. Работающий на бензине двигатель не зависит от наличия электроэнергии, что естественно является преимуществом и позволяет его использование в месте заготовки.

Силовой агрегат обладает мощностью в тринадцать лошадиных сил и позволяет производить до 2 кубометров дров в час. Имеет компактный размер и маленький вес, что отражается на его удобной транспортировке.

Дровокольный станок своими руками

Самое простейшее электрическое дровокольное устройство можно вполне изготовить самостоятельно. Самым сложным моментом здесь будет сделать конус. Схему можно взять из интернета и произвести вытачивание с помощью токарного станка.

Важно:

На конусе обязательно должна быть нарезана левая упорная резьба. Если нет возможности сделать это на станке, то можно использовать простую металлическую болгарку, которую нужно будет надеть на шкиф электродвигателя.

После заготовки конуса можно приступать к сборке конструкции, для которой также необходимо сначала приготовить электродвигатель, железные листы и уголки и блок ведущего вала.

Сборка выполняется в следующей последовательности:

  • С помощью стальных уголков сваривается рама. К ней крепится железный лист и получают стол.
  • В низ станины устанавливают электродвигатель.
  • Далее на вал насаживают небольшой шкиф.
  • Подшипники закрепляются в гнезда коробки, приваренной к станине.
  • Проверяется подвижность конструкции вращательными движениями ручки.
  • Со другой стороны вала устанавливается шкиф большего диаметра.
  • Затем надеваются ремни и еще раз проверяется конструкция на легкость.
  • Крепится винтовой корпус на валу редуктора.
  • Подводят кабель питания к электродвигателю.

Нюансы, которые нужно иметь в виду при изготовлении:

  • Цепная передача должна быть оснащена защитным кожухом;
  • насадка не должна соединяться напрямую с двигателем, т. к. это может быть опасным из-за больших оборотов;
  • электрические работы лучше производить в присутствии специалиста.

Дровокольный станок несомненно будет отличным помощником при заготовке дров, а если его изготовить своими руками, то еще и поможет значительно сэкономить семейный бюджет. Эти станки позволяют с минимальными усилиями выполнять достаточно нелегкую работу.

27-тонный дровокол — Champion Power Equipment

Силовое оборудование Чемпиона

Буксируемый 27-тонный дровокол Champion с двигателем 224 куб. Быстрое 16-секундное время цикла и автоматический возвратный клапан сокращают ваше рабочее время, а удобные ловители бревен и простая регулировка из горизонтального положения в вертикальное спасают вашу спину.

Описание

Силовое оборудование Champion 92750-1 27-тонный горизонтальный/вертикальный дровокольный станок не только избавляет от изнурительной работы по раскалыванию бревен, но и сокращает ваше рабочее время, чтобы вы могли переключиться на другие задачи.

Зависит от надежного пуска отдачи, чтобы привести в действие большой одноцилиндровый двигатель Champion объемом 224 куб. -отключение масла для безопасности.

Никогда больше не пытайтесь поднять большое тяжелое бревно на дровокол. Требуется всего несколько секунд и три простых шага, чтобы преобразовать ваш дровокол из горизонтального в вертикальное. Эта мощная машина обрабатывает бревна длиной до 24 дюймов и весом до 100 фунтов.

Двадцать семь тонн колки обеспечивают необходимую мощность. Гидравлическая масляная система имеет емкость масла 6,5 галлонов с баком емкостью 5 галлонов и работает со скоростью 11 галлонов в минуту, чтобы преодолевать жесткие бревна.

Компания Champion разработала этот дровокол для повышения эффективности благодаря малому времени цикла, составляющему 16 секунд, и надежному клапану с автоматическим возвратом, обеспечивающему более 200 циклов в час. Встроенная опора для бревен надежно удерживает каждое бревно на своем месте, съемники бревна помогают снять бревно с клина при обратном ходе, а ловители бревна удерживают свежерасколотую древесину в пределах легкой досягаемости.

Двухступенчатый шестеренчатый насос надежно регулирует расход и давление, обеспечивая высокий расход/низкое давление при отсутствии сопротивления и низкий расход/высокое давление при распиловке бревна для повышения производительности.

Этот дровокол подходит для большинства кузовов грузовиков, кроме того, его легко буксировать благодаря колесам, одобренным DOT, со скоростью до 45 миль в час, 2-дюймовому шаровому сцепному устройству и удлиненному язычку, который подходит для буксировки большинства квадроциклов и внедорожников.

Сборка и установка без проблем благодаря четким инструкциям и продуманной упаковке Champion.

Этот дровокол сертифицирован EPA. Покупайте с уверенностью — наша надежная поддержка и сеть сервисных центров подкрепят вашу покупку двухлетней ограниченной гарантией и БЕСПЛАТНОЙ пожизненной технической поддержкой.

Что включено
  • Масляная воронка
  • Улавливатели бревен

Технические характеристики

Ram Force 27 т
Рабочее положение Горизонтальная вертикальная
Время цикла 16 с.
Максимальная длина журнала 24 дюйма.
Максимальный вес бревна 100 фунтов
Подставки для бревен Да
Улавливатели бревен Да
Автоматический возврат Да
Клиновой тип Одинокий
Материал клина Закаленная сталь
Диаметр цилиндра 4,7 дюйма.
Размер штока цилиндра 1,8 дюйма.
Гидравлический насос 2-этапный
Гидравлический расход 11 гал/мин
Емкость системы гидравлического масла 6,5 галлона.
Объем бака гидравлического масла 5 гал.
Гидравлическое масло Тип AW-32, универсальное гидравлическое масло, жидкость для автоматических трансмиссий
Гидравлический фильтр Внутренний
Гидравлическое масло в комплекте Нет
Тип питания Бензин
Тип запуска Отдача
Марка двигателя чемпион
Объем двигателя 224cc
Тип двигателя 4-тактный
Емкость для бензина 0,9 галлона.
Тип моторного масла 10W-30
Объем моторного масла 0,6 кварт.
Моторное масло в комплекте Нет
Отсечка при низком уровне масла Да
Колеса Да
Тип колеса Пневматический
Диаметр колеса 16 дюймов.
Буксируемый Да
Тип сцепки 2-дюймовая шаровая сцепка
Крылья Да
Максимальная скорость буксировки 45 миль в час
Сертифицировано EPA Да
Соответствует CARB Нет

Размеры

Длина 86,2 в.
Ширина 40,9 в.
Высота 45,9 в.
Вес 440,9 фунт.
