Устройство двускатной кровли: Стропильная система двухскатной крыши своими руками – устройство, конструкция и монтаж (видео, схемы)

Содержание

Стропильная система двухскатной крыши своими руками – устройство, конструкция и монтаж (видео, схемы)

Правильно сконструированная и собранная согласно технологии, крыша служить барьером, предотвращающим проникновение внутрь дома холодного воздуха и влаги. Снаружи невооруженным взглядом мы видим только малую часть конструкции – кровельное покрытие. Но каркас крыши, который является наиболее важным компонентом, выполняет основные опорные функции и принимает на себя воздействие ветровой и снеговой нагрузок.

Чтобы он не деформировался в результат эксплуатации, необходимо правильно рассчитать величину сечения его элементов и определить расстояние между ними с учетом веса кровельного материала, уклона и климатических условий. В этой статье мы расскажем, что собой представляет стропильная система двускатной крыши дома, из чего она состоит, как проектируется и собирается своими руками.

Содержание статьи

  • 1 Что такое стропильная система?
  • 2 Виды стропильных систем
    • 2. 1 Наслонная
    • 2.2 Висячая
    • 2.3 Комбинированная
  • 3 Конструкция
  • 4 Расчет (угол, нагрузка, длина)
    • 4.1 Рассчитываем угол наклона
  • 5 Технология сборки
  • 6 Видео-инструкция

Что такое стропильная система?

Стропильная система для двускатной крыши дома – система взаимосвязанных опорных элементов, которые в совокупности составляют каркас конструкции.

Она изготавливается из древесины или металла в соответствии с расчетом нагрузок, которые будут воздействовать на них в процессе эксплуатации. Стропильный каркас кровли выполняет следующие функции:

  1. Придает кровельным скатам необходимый уклон. Традиционную форму в виде равностороннего прямоугольника двухскатной крыши придает именно стропильный каркас, формирующий уклон между основанием кровли и ее коньком. Расположенная под углом поверхность, позволяет снегу и воде свободно соскальзывать со ската.
  2. Распределяет нагрузку от веса кровельного пирога.
    Вес кровельного пирога с учетом снеговой нагрузки может достигать до 500 кг/м2, поэтому двухскатная кровля подвергается интенсивной нагрузке особенно в зимний период. Стропила двускатной крыши равномерно распределяют вес, который на них ложиться, а затем передают нагрузку на несущие стены и фундамент дома.
  3. Служит основой для крепления термоизоляции и кровельного материала. Стропильный каркас кровли служит своеобразным скелетом конструкции, вокруг которого строится ее «тело». Между стропильных ног должна устанавливаться термоизоляция, а на обрешетку фиксируется кровельное покрытие, которое защищает от проникновения влаги.

Обратите внимание, что конструкция стропильной системы двухскатной крыши достаточно сложна для проектирования и сборки, особенно если у мастера не хватает опыта. Ведь чтобы она была способна выдерживать интенсивные нагрузки, нужно правильно рассчитать сечение стропил и шаг стропил, учитывая уклон и длину скатов, используемый кровельный материал, а также составить чертеж, по которому будет выполняться сборка.

Конструкция двухскатной крыши

Виды стропильных систем

Стропильные системы отличаются по многим факторам, их состав зависит от особенностей планировки деревянного или кирпичного дома, совокупного веса кровельного пирога, материала, из которого изготавливается каркас, а также вида кровельного покрытия.

Важной характеристикой конструкции считается их несущая способность, определяющая, какой вес они могут выдержать без деформации. По характерным особенностям различают следующие виды стропильных систем:

Наслонная

Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат.

Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны. Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса.

Стропильные ноги наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Наслонная стропильная система позволяет перекрывать дома шириной до 14 метров.

Наслонная система двускатной кровли

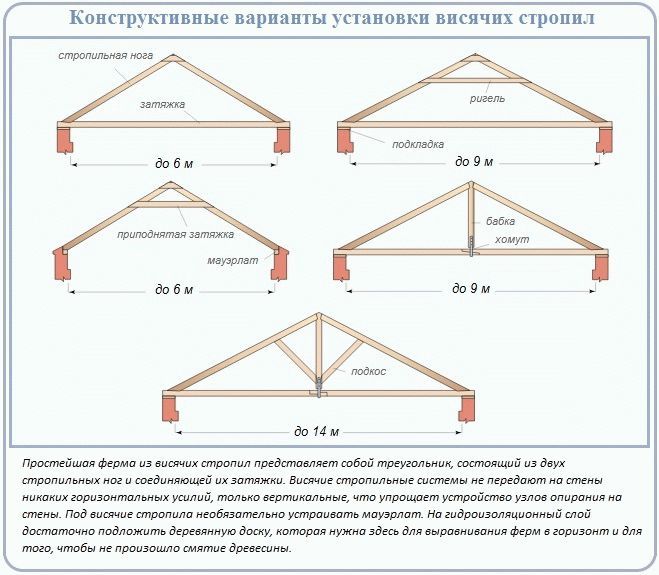

Висячая

Висячая стропильная система отличается тем, что ее стропила опираются только нижним концом на мауэрлатный брус, установленный на наружные несущие стены. Верхний конец стропильных ног такой конструкции ни на что не опирается, а как бы висит в воздухе, из-за чего возникает 2 типа нагрузки: на изгиб и на распирание.

Распирающая нагрузка такой схемы расположения элементов на наружные стены настолько велика, что компенсировать ее приходится с помощью многочисленных ригелей и завязок, за счет которых происходит завязывание стропильных пар между собой.

Устройство двускатной крыши с висячими стропилами состоит из треугольных ферм, жесткая форма которых не подвергается нагрузкам. Считается, что сложность висячей схемы крепления стропил намного выше.

Стропильная система двухскатной крыши своими руками монтируется без труда, если правильно рассчитать шаг стропил, то есть расстояние между стропилами и величину их сечения.

Висячая стропильная система двускатной кровли

Комбинированная

Сочетая в себе лучшее от той и другой системы, признана самой надежной. Применяют ее в случаях, когда внутри помещения в качестве опоры внутри дома используются не стены, а колонны. Тогда висячие и наслонные стропила можно чередовать, чтобы усилить конструкцию за счет дополнительных элементов, не увеличивая расход строительных материалов.

Комбинированная стропильная система

Важно! Скользящая стропильная крыша – еще одна разновидность каркаса, которая отличается тем, что стропильные ноги устанавливают на мауэрлат не с помощью жесткого крепления, а используя подвижную опору. Скользящее крепление позволяет кровле менять в пределах запаса хода размеры в процессе усадки деревянного дома.

Конструкция

Устройство стропильной системы двухскатной крыши любого из перечисленных видов представляет собой совокупность вспомогательных и опорных элементов.

Они распределяют равномерно вес кровельного пирога, а также компенсируют распирающие и изгибающие нагрузки, возникающие между ними.

Сечение, длина и шаг стропил определяются с помощью инженерного расчета, учитывающего вес кровельного пирога, климатические условия в регионе строительства, а также уклон конструкции. В состав стропильного каркаса двухскатной кровли обычно входят следующие элементы:

  1. Мауэрлат. Мауэрлатный брус установить на наружные стены дома, на которые опираются кровельные скаты. Он служит для смягчения давления на опоры и равномерного распределения нагрузки от веса кровельного пирога. Он изготавливается из прочного бруса с сечением 150х150 мм или 200х200 мм и крепится к верхнему поясу стен с помощью анкерных болтов или длинных металлических шпилек.
  2. Лежень. Это аналог мауэрлата, только он устанавливается на внутренние несущие стены, а на него нужно выставлять вертикальные стойкий для монтажа конькового прогона.
  3. Стропильные ноги. Этим термином обозначают элементы каркаса, которые изготавливаются из досок с сечением 150-40 мм и устанавливаются под углом к основанию крыши, формируя угол наклона ската. Какое делать расстояние между стропилами, их длину и толщину определяют с помощью расчета, учитывающие совокупные нагрузки, которым они подвергаются в процессе эксплуатации.
  4. Затяжка. Затяжкой называют балки, которые располагают горизонтально и связывают между собой ноги одной стропильной пары, чтобы снизить распирающую нагрузку на наружные стены конструкции. Ригель – это затяжка, установленная под самым коньком конструкции.
  5. Стойки. Стойкой называется вертикальный брус, выставленный на лежень для поддержки конькового прогона. Определить какое расстояние должно быть межу стойками просто, ведь оно повторяет шаг стропил.
  6. Подкосы. Диагонально расположенные подпорки, поддерживающие стропильные ноги посредине или в нижней части, предотвращая их прогиб, называют подкосами.

Конструкция стропильного каркаса

Учтите, что определить, как правильно расположить элементы стропильной системы может только расчет временных и постоянных нагрузок, которым они будут подвергаться в процессе эксплуатации. Вычисление совокупного веса кровельного пирога помогает определить верное расстояние между стропилами, вычислить их длину и необходимую толщину.

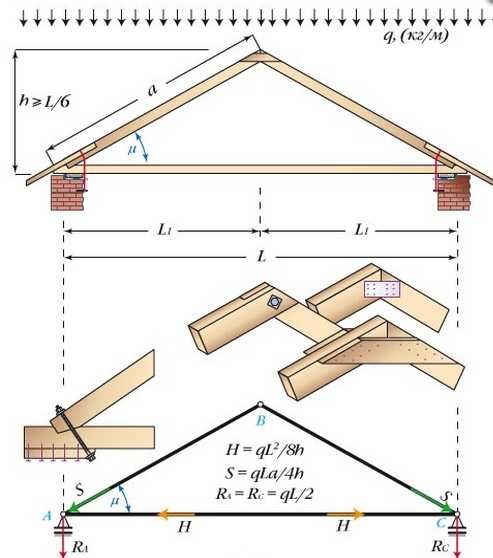

Расчет (угол, нагрузка, длина)

Расчет стропильной системы двухскатной крыши строиться на том, что в фронтальном размере она имеет форму равностороннего треугольника, вычислить стороны которого легко можно с помощью простых тригонометрических формул.

Эти несложные вычисления помогают определить оптимальное расстояние между стропилами, их толщину и длину. Расчет конструкции выполняют в следующей последовательности:

  • Определяют конструкцию и уклон кровли. Существуют различные способы выбора вида и уклонности кровельной конструкции. Этот параметр зависит от климатических условий и эксплуатационных характеристик выбранного кровельного материала.
  • Определяют совокупную нагрузку на конструкцию. Для этого суммируют постоянные нагрузки (вес кровельного покрытия, свой вес каркаса, термоизоляции и перекрытий) с временными нагрузками (снеговая нагрузка, ветровая нагрузка), умножают на поправочный коэффициент, учитывающий уклон скатов, а затем прибавляют к этой цифре 10-15%, чтобы каркас имел некоторый запас прочности.
  • Вычисляют длину стропильных ног. Для этого пользуются теоремой Пифагора, ведь стропильная ферма представляет собой равносторонний треугольник. Получатся, что квадрат длины стропильной ноги равен сумме квадратов высоты крови и половины длины заложения. Зная, как рассчитать длину стропил, можно вычислить высоту конька.
  • Определяют сечение элементов. Оптимальное сечение элементов выбирают по таблицам в соответствии с длиной стропильных ног и расстояния между ними. Чем это показатели больше, тем толще должно быть стропило.

Помните, что перед тем, как рассчитать стропила на крышу, нужно определиться с основными параметрами конструкции. В частности, необходимо точно знать высоту конька и уклон крыши, а также размеры перекрываемого помещения. Результатом выполнения расчета элементов крыши должен стать подробная схема стропильной системы, отражающая их размеры и углы между ними.

Формула расчета высоты конька двухскатной крыши

Выбор сечения стропил

Расчет нагрузок

Выбор материала

Рассчитываем угол наклона

Угол наклона склонов подбирается не в зависимости от эстетических предпочтений, а ориентируясь по погодным условиям, с учетом кровельного материала. Более крутые скаты 40-45 градусов сооружаются в районах с большим количеством снежного покрова, а более пологие 10-20 градусов в местах с сильным порывистым ветром.

Учитывайте, что чем круче склон, тем выше расход материалов, тем больше итоговая стоимость кровли. Обязательно во внимание принимают требования материала:

  1. Черепица, шифер требуют уклона не менее 22 градусов, в противном случае, через стыки между элементами просачиваются осадки.
  2. Металлочерепицу укладывают под углом не менее 14 градусов, так как она сильно страдает при порывах ветра, она может деформироваться или вообще слететь.
  3. Мягкая кровля допускает угол наклона до 5-10 градусов, делая возможным покрытие ею склоны любой геометрии.
  4. Ондулин считается одним из самых надежных материалов и может использоваться даже для крыши с уклоном менее 6 градусов.
  5. Профлисты нельзя укладывать под углом менее 15 градусов, однако склоны даже с допустимым уклоном желательно обработать герметиком для лучшей гидроизоляции.

Угол наклона скатов двухскатной крыши

Технология сборки

Перед тем, как монтировать каркас крыши, необходимо выполнить расчет параметров ее элементов, основанный на вычислении совокупной нагрузки на конструкцию, а также создать подробный чертеж, отражающий его результаты.

Имея перед собой схему каркаса, качественно осуществить монтаж стропильной системы двухскатной крыши намного проще. Технология сборки конструкции подразумевает следующую очередность:

  1. Сначала на верхний пояс наружных стен, на которые будут опираться скаты укладывают мауэрлат, а на внутренние перегородки, если система наслонная, монтируют лежень. Эти элементы должны прочно фиксироваться с помощью анкерных болтов или шпилек.
  2. Затем выполняют крепление стропил. Они фиксируются с помощью гвоздей к мауэрлату, а также соединяются между собой с помощью металлической накладки. Стоит напомнить, что в стропилах изготавливают выпил под мауэрлатный брус, а не наоборот. Сначала выполняется установка стропил, располагающихся с краю, чтобы по ним выставить уровень, по которому будут выравниваться остальные пары.
  3. После установки стропил следует поставить вспомогательные опорные элементы, которые буду их поддерживать – подкосы, затяжки, схватки. Чтобы надежнее зафиксировать ригель, его конец делают с выступом в половину толщины бруса и подрубают его к стропилу, фиксируя гвоздями в нескольких местах.
  4. Поверх стропильных ног приколачивают обрешетку, на которую фиксируется кровельный материал. Материал и шаг обрешетки выбирают в соответствии с характеристиками кровельного материала и уклоном крыши.

Помните, что грамотно сконструированная и качественно собранная стропильная система – залог прочности, надежности и долговечности двухскатной кровли. Поэтому не пренебрегайте помощью профессиональных кровельщиков и проектировщиков при создании проекта кровельной конструкции для вашего дома.

Схема сборки стропильного каркаса

Схематичный алгоритм сборки стропильной системы

Видео-инструкция

Устройство двухскатной крыши — как сделать монтаж, продумать конструкцию и проект дома, как рассчитать площадь кровли, выбрать чертежи, смотрите видео и фото

1. Элементы двухскатных крыш
2. Стропильных системы: их виды и отличия
3. Особенности создания двускатной крыши

При постройке частных домовладений самыми востребованными считаются проекты домов с двухскатной крышей, их можно увидеть на фото. Конструкция таких кровель отличается простотой по сравнению с четырехскатными (их также называют вальмовыми). Для создания каркаса двухскатной крыши используют деревянные балки и доски, небольшой вес которых позволяет построить стропильную систему своими руками.

Стропильных системы: их виды и отличия

Стропильные системы бывают двух видов: висячие и наслонные.

Висячие стропила двускатной крыши своими концами опираются на боковые стены, создавая распирающее усилие, негативно воздействующее на стены. Чтобы устранить это действие, стропильные ноги соединяют затяжкой, в результате чего образуется треугольник – самая жесткая из геометрических фигур, поскольку она не подлежит деформации, в каком бы направлении не действовали нагрузки. Затяжками могут быть балки перекрытия. Читайте также: «Как сделать стропила на двухскатную крышу».

Висячие стропила вместе с балками перекрытия в качестве затяжек используют для устройства мансарды, когда строится двухскатная крыша дома своими руками (прочитайте: «Как строить крышу»). Помимо нижней затяжки также требуется верхняя затяжка на расстоянии, не меньшем 50 сантиметров от конька. Висячие стропильные системы создают в том случае, когда между двумя наружными стенами расстояние составляет не более 10 метров, и отсутствует внутренняя несущая стена, разделяющая на две половины внутреннее пространство здания.

Наслонные стропила устанавливают, когда имеется опорная балка, передающая вес крыши от конька на расположенную посередине между наружными стенами дома несущую стену. Если вместо несущей внутренней стены стоят колонны, разные виды стропил чередуют. На колонны будут опираться наслонные стропила, а между колоннами смонтируют висячие стропила.

Установка стропил двухскатной крыши, подробное видео:


Особенности создания двускатной крыши

Для грамотного строительства используют чертежи двухскатной крыши и проектную документацию, в которой указываются все ее размеры (детальнее: «Чертежи крыш домов — этапы проектирования»).

Когда стены дома построены из бревна или бруса, то функцию мауэрлата выполняет верхний брус. Но, если стены здание выполнены из кирпича, для крепления мауэрлата к несущей основе до того, как устанавливается двухскатная или четырехскатная крыша, в кладку монтируют металлические, минимум 10-миллиметровые стержни с резьбой и применяют болты с шайбами. Выполняя монтаж мауэрлата, между соседними крепежами соблюдают интервал, равный 1-1,5 метра. Чтобы избежать намокания стен, прокладывают гидроизоляцию из двух слоев рубероида.

В том случае, когда стенки возводят из пенобетонных или керамических блоков, то поверх них для монтажа мауэрлата заливают армированный бетонный слой, имеющий высоту 200-300 миллиметров. К арматуре прежде, чем залить бетон, крепят металлические стержни с резьбой. Места расположения стропил на мауэрлате помечают, используя рулетку и карандаш. Когда деревянный брус установлен, начинают подготовку стропильных ног. На нижнем их конце на 1/3 ширины делают вырез, чтобы нога прочно упиралась в мауэрлат. Читайте также: «Как правильно установить стропила двускатной крыши».

Виды двухскатных крыш разнообразны, но в любом случае угол уклона скатов на них должен составлять 15-20 градусов в районах с сильными ветрами, а там, где выпадает большое количество осадков, 35-40 градусов, тогда снег и вода будут быстро скатываться с поверхности кровли. Эти нюансы нужно учитывать ещё до того, как рассчитать площадь крыши.

При установке висячих стропил их собирают заранее, скрепляя болтами или металлическими накладками. Когда стропильные фермы готовы, монтируют две крайние из них, а затем – промежуточные. Все стропильные элементы временно фиксируют укосинами – их в дальнейшем убирают. После этого к стропильным ногам для образования свеса крыши прикрепляют кобылки. Когда завершен монтаж стропил и кобылок, выполняют обрешетку, также на коньке закрепляют массивные доски. Теперь стропильная конструкция представляет собой единую систему. Читайте также: «Двускатная крыша гаража своими руками».

Когда используют наслонные стропила, в первую очередь устанавливают лежень, а на него монтируют опоры, на которые помещают коньковый брус. Для закрепления конструкции пользуются укосинами. Затем на коньковый брус монтируют стропильные ноги, при этом их длина должна быть чуть больше, чем надо, чтобы после скручивания между собой двух стропил выпирающие концы можно было обрезать. Использование такой технологии позволяет значительно ускорить проведение работ по постройке двухскатной крыши.

После завершения монтажа системы стропил зашивают фронтоны и свес и приступают к монтажу покрытия кровли. Чтобы приобрести материал, необходимо знать, как рассчитать площадь двухскатной крыши и таким образом не ошибиться с его количеством. Для этого определяют площадь каждого из двух скатов, умножив его длину (высоту) на ширину (длину конька). Заметим, что очень важно изначально правильно рассчитать высоту конька двускатной крыши.

Затем полученные результаты складывают. Перед тем, как посчитать площадь двухскатной кровли, делают выбор определенного кровельного материала и только потом высчитывают его количество, зная размеры создаваемой кровельной поверхности.

Что такое двускатная крыша?

Если этот вопрос «вызывает» у вас интерес, прочитайте это руководство о том, что это такое, как они работают и некоторые популярные варианты.

Существует много типов крыш, которые украшают наши дома, и популярность каждого из них варьируется от региона к региону. Здесь, на северо-востоке, мы большие поклонники скромной двускатной крыши. Он практичен и предлагает классический дизайн, с которым легко работать.

Но что такое двускатная крыша и что делает ее такой практичной? Это руководство будет охватывать все это.

На этой странице

Что такое двускатная крыша?

Двускатная крыша имеет две стороны, которые сходятся и образуют конек посередине. Угол или уклоны двух плоскостей могут варьироваться от дома к дому, при этом гребень проходит параллельно или перпендикулярно передней части дома. Они образуют контрольную треугольную форму под коньком на обоих концах дома. Эти треугольные секции обычно называют концами фронтона.

Материалы

Двускатные крыши изготавливаются из самых разных материалов. Балки и стропила почти всегда изготавливаются из габаритных пиломатериалов. Каркас обшит фанерой с подкладочным материалом, защищающим от протечек и солнечного тепла. Готовый слой, широко известный как черепица, укладывается поверх подстилающего слоя.

Для двускатной крыши подойдет практически любой кровельный материал, кроме резинового проката. Подходят битумная черепица, сланцевая черепица, металлическая кровля, сталь с каменным покрытием и солнечная черепица. Эти материалы накладываются друг на друга. Поскольку двускатные крыши имеют значительные уклоны, вода стекает с каждого гонта на следующий, где в конечном итоге падает с карниза или в желоб.

Рулонная резиновая кровля не работает, потому что она состоит из широких гибких листов, которые действуют как паруса на ветру, дующем по поверхности. Это в конечном итоге полностью оторвет резину.

Плюсы и минусы двускатных крыш

Двускатная крыша популярна в некоторых частях мира и менее привлекательна в других, потому что у этой конструкции есть свои плюсы и минусы.

Плюсы

  • Двухскатные крыши хорошо защищают от снега и дождя. Это предотвращает утечки, но также уменьшает вес, который должна нести крыша. В некоторых районах страны (например, на заснеженном северо-востоке) сброс веса снега является основной причиной его популярности.

  • Двускатные крыши являются одними из самых простых в изготовлении и изготовлении с использованием основных строительных материалов. Эти атрибуты делают их менее дорогими во время строительства, чем другие, более сложные конструкции.

  • Домовладельцы могут выбрать широкий спектр совместимых кровельных материалов. Рассматриваются такие варианты, как асфальт, сланец или солнечная черепица, а также сталь с каменным покрытием и металлические кровельные материалы.

  • Двускатные крыши обеспечивают большую площадь поверхности для солнечных батарей. Без сложных углов или нескольких уклонов пользователи в Северном полушарии могут установить большую солнечную батарею, пока одна из плоскостей обращена на юг.

Минусы

  • Двускатные крыши не идеальны в местах, подверженных сильным ветрам. Эти крыши, как правило, имеют небольшой выступ, который создает треугольный карман под карнизом. Сильные ветры от ураганов или торнадо, которые дуют в этот карман, потенциально могут оторвать крышу от дома.

  • Двускатная крыша над мансардой подойдет. Но когда он находится на втором этаже, как в доме в стиле Кейп-Код, он может уменьшить пространство над головой. Домовладельцы могут быть вынуждены установить слуховые окна, чтобы увеличить стоячую и полезную площадь на этих этажах.

  • Несмотря на то, что двускатная крыша является прочной, существуют и более прочные варианты, такие как вальмовые крыши (см. ниже).

Двускатная крыша против вальмовой

Как и двускатная крыша, вальмовая крыша популярна в некоторых частях страны благодаря некоторым уникальным характеристикам.

Вальмовая крыша имеет четыре наклонные плоскости. Две большие плоскости, сходящиеся вместе, образуют хребет. Затем две плоскости, по одной на каждом конце хребта, спускаются к внешней стене дома. Это придает дому несколько пирамидальную форму.

Шатровые крыши не пропускают ветер, как двускатные. Благодаря своим четырем наклонным сторонам они более аэродинамичны и позволяют сильному ветру дуть над крышей дома, а не ловить порывы ветра. Кроме того, поскольку в каркасе есть две дополнительные плоскости, строительство вальмовых крыш значительно дороже.

В остальном двускатные и вальмовые крыши во многом схожи. Оба хорошо защищают от дождя и снега, и оба подходят для большинства кровельных материалов.

Варианты конструкции двускатной крыши

Есть несколько вариантов. Некоторые проекты можно использовать в сочетании друг с другом, создавая архитектурную синергию и функциональность.

Стандартный фронтон

Состоит из двух кровельных плоскостей, поднимающихся до конька посередине. Они могут быть крутыми или пологими. Они идеально подходят для защиты от осадков и доступны по цене.

Стандартные двускатные крыши обычно располагаются параллельно входной двери, а секции, покрытые гонтом, выходят на передний и задний дворы. Однако передний фронтон проходит перпендикулярно входной двери, а крытые гонтом плоскости обращены к боковым дворам.

Прямоугольный фронтон

Они напоминают стандартные фронтоны с одним отличием: концы фронтона выходят из пола под ним, образуя выступ. Такая конструкция обеспечивает больше внутреннего пространства, а выступ препятствует попаданию осадков непосредственно перед фундаментом.

Поперечный фронтон

Состоит из двух остроконечных крыш, пересекающихся под прямым углом. Они могут образовать букву T или L из вышеперечисленного. Отличительная черта: два конька, сходящиеся где-то в самой высокой точке крыши.

Голландский фронтон

Выглядит как стандартная двускатная крыша, расположенная поверх вальмовой крыши, в результате чего образуются четыре наклонных стороны, два небольших треугольных фронтона и крыша неправильной формы. Голландские фронтоны обеспечивают больше пространства внутри дома и добавляют интересный элемент дизайна к стандартной кровельной системе.

Мансардные окна с остроконечными крышами

Наряду со стандартной крышей многие дома имеют слуховые окна с остроконечными крышами. Также называемые слуховыми окнами собачьей будки, они выступают за линию крыши, чтобы создать больше внутреннего пространства. Они также пропускают больше света через свои окна и создают интересный архитектурный штрих. Эти типы слуховых окон наиболее распространены в домах в стиле Кейп-Код.

Солончак

Солончак представляет собой полутора-двухэтажный дом с двускатной крышей стандартной ориентации, с плоскостями неравной длины. В то время как передняя часть фронтона выглядит стандартно, задняя сторона простирается вниз во двор, придавая дому вид, что он наклонен.

В то время как асимметричный дизайн может показаться странным людям в некоторых районах страны, эти остроконечные крыши являются примерами некоторых из самых ранних домов, построенных поселенцами на северо-востоке.

Остроконечные навесы

Многие дома в колониальном стиле имеют остроконечные секции меньшего размера над передними крыльцами или ступенями. Хотя это придает дизайну классический шарм, оно также служит практической цели.

Эти навесы отбрасывают снег слева и справа от двери, предотвращая попадание снега в дом домовладельца. Они также удобны при поиске ключей в кармане в дождливый день.
