Устройство фрезерного станка по дереву: Принцип работы фрезерных станков по дереву

Содержание

шпиндель, насадная фреза, вал, прижимы, запчасти, двигатель, видео-инструкция по монтажу своими руками, чертеж, схема, фото и цена

Статьи

При проведении работ с древесиной часто требуется плоскостная обработка, придание определенной формы торцам, нанесение объемных орнаментов или даже рисунков и другие сложные операции. Все это можно делать с помощью фрезерного станка по дереву, который может иметь разные конструкции.

В данном обзоре мы расскажем об основных вариантах и разберемся, из чего состоит оборудование.

На фото: такой станок позволяет выполнять широкий спектр задач и обеспечивает высокую точность обработки

Основные параметры устройств

Все оборудование данного типа разделяется не только по конструкции, но и по целому ряду показателей, которые следует учитывать как при выборе готового варианта, так и при сборке системы самостоятельно. Самыми важными факторами являются следующие:

МощностьДвигатель для фрезерного станка по дереву должен обеспечивать необходимую производительность для того или иного вида работ. Естественно, лучше, когда имеется определенный запас мощности, но если вы постоянно выполняете несложные работы, которые не требуют больших энергозатрат, то слишком производительный мотор будет вызывать постоянный перерасход электроэнергии
Тип конструкцииНиже мы рассмотрим основные варианты, и вам нужно будет выбрать тот тип компоновки, который лучше всего подходит для ваших потребностей и нужд. Важно четко понимать, какие работы будете выполнять вы, чтобы впоследствии не оказалось, что нужен еще один вариант приспособления
Качество оборудованияЦена ни в коем случае не должна быть основным критерием при выборе, кроме невысокого качества такие варианты отличаются и низкими рабочими показателями. Срок службы у дешевых образцов невелик, а зачастую при поломке найти нужные запчасти для фрезерных станков по дереву неизвестного происхождения бывает очень и очень сложно
Наличие необходимых коммуникацийЕсли вы хотите выполнять определенные работы на постоянной основе, то необходимо позаботиться о том, чтобы у вас в распоряжении было помещение с достаточной площадью, также нужно сделать систему пылеотведения. Важным фактором является рабочее напряжение станка, если оно составляет 380 Вольт, а соответствующей линии у вас нет, то стоимость ее подведения может оказаться дороже самого оборудования

Важно! Кроме всего прочего, следует учитывать и целый ряд других факторов: комплектация оборудования, гарантия на него, наличие документации, подтверждающей качество, и руководства по эксплуатации на русском языке.

Промышленное оборудование с ЧПУ портального типа позволяет выполнять практически любые работы по обработке древесины

Из каких частей состоит система и какие основные варианты представлены на рынке

Для начала следует разобраться с основными особенностями устройства и только затем разбираться с типами конструкций. На само деле, при всей внешней сложности система удобна в работе, и можно освоить ее за считанные дни.

Устройство

Если рассматривать обычные варианты, то их основными составными частями будут следующие элементы:

  • Станина – на ней размещаются и закрепляются все узлы, этот элемент чаще всего делается массивными, чтобы уменьшать вибрацию, обеспечивать надежность и стабильность во время работы. Что касается некоторых вариантов, то данный элемент может отсутствовать в них, речь идет о настольных приспособлениях и ручных фрезерах;
  • Рабочий стол предназначен для расположения заготовок при их обработке, тут все достаточно просто: поверхность должна быть прочной, а ее площадь должна обеспечивать нормальное расположение обрабатываемых элементов;
  • Для повышения удобства на столе чаще всего располагаются прижимы – для фрезерного станка по дереву их наличие обязательно по той причине, что для обеспечения точности обработки каждый элемент должен быть зафиксирован максимально надежно и прочно. Если производится обработка торцов, то нужно наличие упорной линейки, так вы сможете проводить операцию очень точно и ровно;

Прижимы могут иметь разную конфигурацию в зависимости от характера выполняемых работ

  • Вал для фрезерного станка по дереву выполняет функцию передачи усилия от силового агрегата к рабочему элементу, его еще часто называют вал-шпиндель, он располагается на суппорте. Этот узел позволяет не только передавать усилие и четко фиксировать элемент, но и регулировать положение рабочего элемента относительно поверхности рабочего стола в зависимости от особенностей проводимых работ;
  • Шпиндель для фрезерного станка по дереву используется для крепления рабочих элементов и располагается на ведущем валу, главное требование к нему – надежность фиксации и простота использования;

Шпиндель должен обеспечивать быструю смену рабочих узлов

  • Чтобы делать на материалы пазы, снимать торцы в определенной форме и делать другие работы, применяются специальные фрезы для фрезерного станка по дереву, на рынке представлено огромное количество типоразмеров и конфигураций, поэтому вы сможете подобрать оптимальный вариант для любого типа изделий;

Такой вариант как фрезы по дереву для станков насадные используется для работ по приданию торцам определенной конфигурации для крепления и соединения элементов

Виды оборудования

В настоящее время на рынке представлены несколько основных вариантов:

  • Станки с ЧПУ являются самым высокотехнологичным вариантом, их отличительная особенность — наличие процессора, который позволяет обрабатывать информацию и работать по заранее заданным параметрам.
    Это обеспечивает наивысшую точность обработки и минимум огрехов, ведь не нужно делать все своими руками, весь процесс контролирует компьютер;
  • Горизонтальное оборудование имеет рабочий стол и, соответственно, обрабатывает заготовки в горизонтальной плоскости. В вертикальных установках рабочий узел расположен в вертикальной плоскости и может двигаться вверх-вниз, что позволяет упростить обработку некоторых элементов;

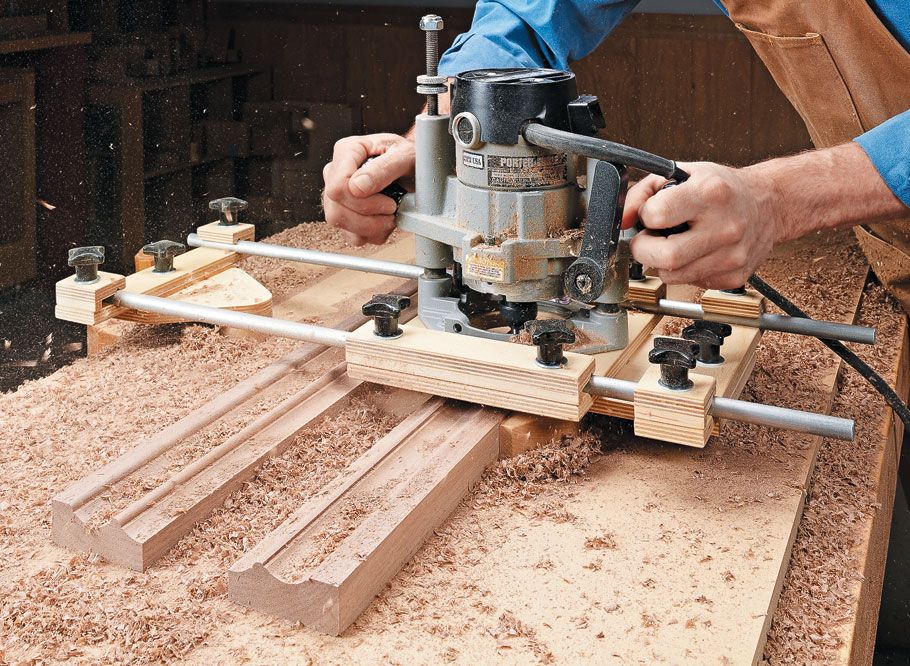

  • Ручные фрезеры сложно назвать станками, но зато они доступны по стоимости и позволяют справиться с большинством мелких работ. Кроме того, с их помощью можно соорудить небольшое стационарное приспособление, в этом случае схема фрезерного станка по дереву будет представлять собой конструкцию для крепления инструмента, которая может иметь и копир, чтобы изготавливать изделия по образцу;

Чертеж фрезерного станка по дереву своими руками в таком случае даже не нужен – вам нужно сделать систему крепления оборудования и продумать фиксацию заготовок

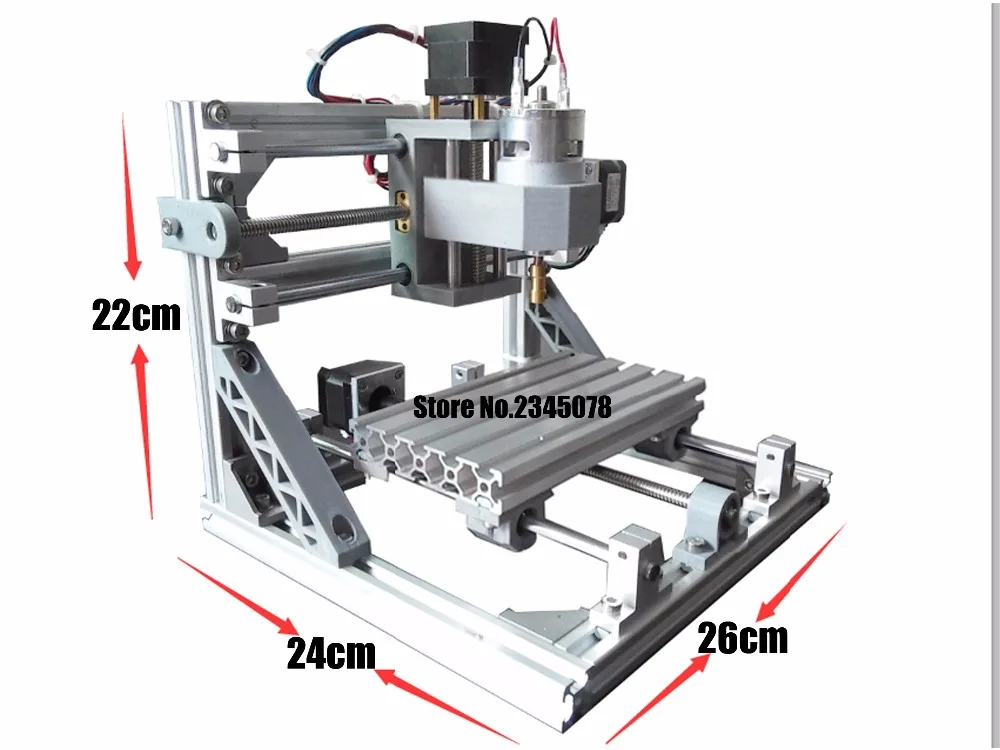

  • Настольные варианты чаще всего предназначены для бытовых нужд и представляют собой неплохие решения за разумные деньги.

Совет! Если вам нужно изготовление единичных элементов, то дешевле и проще будет заказать их в готовом виде, станок имеет смысл покупать для постоянной работы или если вы решили заниматься подобной деятельностью как хобби.

Каждая фреза по дереву для станка имеет свою конфигурацию, целесообразно иметь под рукой целый набор с самыми ходовыми вариантами

Вывод

Использование фрезерного оборудования по дереву позволяет даже в домашних условиях изготавливать качественные изделия, главное – подобрать оптимальный вариант. Видео в этой статье поможет разобраться в некоторых особенностях конструкций еще лучше, а если у вас останутся вопросы, то задавайте их в комментариях к статье.

Страница не найдена — Все о ЧПУ

Страница не найдена — Все о ЧПУ

Извините, страница не существует или была удалена.. .

Самые комментируемые записи

Строим самодельный фрезерный ЧПУ станок

Самодельный ЧПУ фрезерный станок: подробности процесса сборки, обзор нужных комплектов и наборов, личный опыт. Откроем секреты сборки станка своими руками.

Идеи изделий на ЧПУ станке

Получив первые навыки эксплуатации сложного устройства, его владелец, наконец, задумывается: как заработать на станке с ЧПУ, имея стабильную прибыль.

Выбор шпинделя для фрезерного станка с ЧПУ

Как выбрать шпиндель для фрезерного станка с ЧПУ ? ИХ классификация, охлаждение, способы фрезеровки, мощность, и другая полезная информация.

Прямо сейчас смотрят

Фрезерный

Технические характеристики и эксплуатация фрезерного станка ВМ127, схемы

Технические характеристики фрезерного станка ВМ127. Назначение агрегата, общий вид, конструкция. Кинематическая и электрическая схема. Эксплуатация.

Фрезерный

Рисунки для станка с ЧПУ по дереву – оригинальные идеи

Рисунки для ЧПУ станка по дереву – композиции, предназначенные для резьбы по древесной поверхности с целью оригинального оформления предметов интерьера.

Вопрос-Ответ

Что нужно знать о режущих инструментах для станков с ЧПУ

Режущий инструмент станков с ЧПУ составляет часть автоматизированных конструкций для обрабатывания различного вида деталей. О типах этих приспособлений, их характеристиках, требованиях к ним.

Вопрос-Ответ

Как работать с 3 CAD программой для ЧПУ Essetre

Система станков с ЧПУ — интересна для всех станкостроителей. В статье рассмотрим  программу 3 CAD EVOLUTION, которая предназначена для ЧПУ Essetre.

Фрезерный

Технические характеристики фрезерного станка 6Т13, схемы

Описание устройства и эксплуатационных качеств вертикального консольно-фрезерного станка 6Т13. Технические характеристики, механика и управление.

Вопрос-Ответ

Схема и сборка контроллера для ЧПУ станка

У умельцев, которые пытаются сами собрать программируемый станок, часто возникает проблема: как выбрать для него контроллер управления шаговыми двигателями. Понятно, что их интересует схема этого устройства.

Вопрос-Ответ

Подробная классификация станков с ЧПУ

Классификация станков с ЧПУ — разделение станков с числовым программным управлением по категориям и признакам, упрощающее поиск оборудования.

Фрезерный

Описание технических характеристик вертикально-фрезерного станка 6Р11

Вертикально-фрезерные станки 6P11 пригодится не только в промышленности, но и в бытовых условиях. Технические характеристики, назначение, основные части.

Токарный

Предназначение, типы и самостоятельное изготовление токарных резцов своими руками

Без токарных резцов сложно представить современную обработку дерева и металла. Особенности конструкции, классификация, изготовление своими руками.

Лазерный

На что способны лазерные станки с ЧПУ по металлу

Лазерный станок с ЧПУ по металлу – это машина, которая в первую очередь предназначена для бесконтактной обработки металла. В чем же ее особенность?

Страница не найдена — Все о ЧПУ

Страница не найдена — Все о ЧПУ

Извините, страница не существует или была удалена…

Самые комментируемые записи

Строим самодельный фрезерный ЧПУ станок

Самодельный ЧПУ фрезерный станок: подробности процесса сборки, обзор нужных комплектов и наборов, личный опыт. Откроем секреты сборки станка своими руками.

Идеи изделий на ЧПУ станке

Получив первые навыки эксплуатации сложного устройства, его владелец, наконец, задумывается: как заработать на станке с ЧПУ, имея стабильную прибыль.

Выбор шпинделя для фрезерного станка с ЧПУ

Как выбрать шпиндель для фрезерного станка с ЧПУ ? ИХ классификация, охлаждение, способы фрезеровки, мощность, и другая полезная информация.

Прямо сейчас смотрят

Токарный

Технические характеристики токарного станка 1м61, назначение и схемы

Токарный станок марки 1М61: характеристики, рабочие возможности, управление, основные механизмы, габариты, назначение и сфера использования.

Токарный

Технические характеристики и схемы токарно-винторезного станка 16В20

Универсальный токарно-винторезный станок 16В20. Максимальным диаметр обточки — 445 мм, вариант с выемкой в станине — до 620 мм. Подробности в статье.

Токарный

Характеристики и описание токарного станка ТВ-4

Для чего предназначена модель токарного станка тв-4, в чем заключается принцип работы оборудования, какие технические характеристики и особенности конструкции, а также безопасная эксплуатация агрегата

Токарный

Двухшпиндельный токарный станок с ЧПУ

Токарно-двухшпиндельный станок представляет собой многоцелевое устройство для обработки металлов резанием. Описание всех технических параметров агрегата.

Токарный

Особенности и техника заточки резцов для токарного станка по металлу

Заточка резцов для токарного станка по металлу — особенности, техника безопасности. Способы заточки в зависимости от вида резца. Углы затачивания, виды.

Вопрос-Ответ

Особенности профессии оператора станков с ЧПУ

Статья посвящена профессии оператор станков с ЧПУ. Вы узнаете специфику работы операторов и наладчиков, перечь их обязанностей, а также необходимых знаний и навыков для получения квалификации.

Вопрос-Ответ

Как выбрать фрезу для ЧПУ обработки

Выбор качественного инструмента для станка с ЧПУ должен основываться на таких свойствах фрезы как износоустойчивость, прочность, сбалансированность.

Вопрос-Ответ

Особенности работы оператором ЧПУ

Если вам нравится создавать металлические изделия, и при этом хочется, чтобы в будущем была именно такая работа оператор ЧПУ станет отличным решением.

Фрезерный

Мнение эксперта о китайских фрезерных станках с ЧПУ

Как правильно выбрать китайский фрезерный станок с ЧПУ. Это достаточно сложно, так как это требует знаний и опыта работы с таким оборудованием.

Гибочный

Какие особенности давильно-раскатного станка с ЧПУ

Желаете узнать больше о давильно-раскатных станках с ЧПУ ? Узнайте о ротационной вытяжке, классификации, особенностях и преимуществах таких агрегатов.

Фрезерный станок по дереву

Информация о материале

Категория: Деревообработка

Создано: 17 декабря 2012

Просмотров: 9618

Фрезерные станки имеют обширную область использования. В основном фрезерный аппарат предназначен для изготовления фасонных деталей из древесины, также его используют для фрезерования плоскостного и обрабатывания профилей, или для фрезерования объемных рельефов изделий и элементов. Эти станки по дереву должны проходить специальную сертификацию и отвечать нормативам и всем правилам безопасности, которые необходимы во время работы.

Фрезерные аппараты по дереву иногда оборудуют особым пылесосом для промышленных целей, чтобы древесную пыль и стружку удалять с поверхности функционирующего аппарата и места, где проходит обрабатывание. Основание у фрезерных аппаратов – это литое крепкое устройство, устойчивое к вибрациям. В процессе работы на аппарате по дереву можно удобно, быстро и безопасно сменить инструмент.

С самого начала, фрезерный станок по дереву был предназначен для строгания профильного и плоского материала. К примеру, с помощью данного оборудования можно отшлифовать края заготовок, а также применять при производстве плинтуса, выборки паза, обыкновенных шипов. Если применять специальные насадки, то фрезерный станок можно отнести к универсальным деревообрабатывающим оборудованием. Потому имеется возможность отделывать брус, пазы, гнезда и проушины на малых производствах или в собственных мастерских. Фрезерный станок является актуальным и незаменимым предметом в каждой мастерской.

Устройство фрезерного станка

Основные действующие части у фрезерного аппарата по дереву это основание, механизм дискового переднего тормоза (суппорт), стол рабочий, шпиндель вставной и шпиндель-вал и конечно, инструмент для резки.

Шпиндель-вал крепиться под рабочим столом на механизме дискового переднего тормоза, а верхний конец его проходит сквозь отверстие в рабочем столе. Дисковый передний тормоз регулируется – опускается и поднимается, ставиться в нужном положении. Вверху шпинделя-вала прикрепляется вставной шпиндель и инструмент для резки.

Для того чтобы выполнять фрезерование по прямой, нужны направляющие элементы – планка или линейка. Линейку можно регулировать. Чтобы зафиксировать упоры на фрезерном станке по дереву, имеются специально предназначенные для этого пазы. В качестве инструмента для резки применяют большое число всевозможных ножей, головок для фрезеровки, дисков и разнообразных фрез.

Виды фрезерных станков по дереву

Фрезерное оборудование существует различных типов, при помощи его можно отделывать самые разные элементы из дерева. Эти аппараты служат для разнообразных целей, и обладают небольшими различиями в конструкции. Однако каждый фрезерный станок по древесине сравнительно сложен в использовании и нуждается в особой осмотрительности при работе. Фрезеровка происходит на крайне высокой скорости, а инструмент для резки абсолютно от человека отгородить нет возможности.

РАССМОТРИМ, ТИПЫ ФРЕЗЕРНЫХ СТАНКОВ ДЛЯ ДЕРЕВООБРАБОТКИ:

Фрезерный станок с ЧПУ

Такой тип станка существует сравнительно недавнего. ЧПУ значит “Числовое Программное Устройство”. Это обозначает то, что фрезерный станок с ЧПУ по дереву оснащен микропроцессором, в котором имеется быстродействующее устройство для запоминания и операционная система. Такой аппарат весьма полезен на промышленном предприятии, так как благодаря возможности настройки задач и программирования, он в одно время выполняет несколько процессов. Этот станок существенно увеличивает производительность производства, потому что время обрабатывания каждого элемента существенно снижается. Более того, такие фрезерные станки по дереву обеспечивают огромную помощь в процессе работы.

Ручной фрезерный станок

Эти станки предназначены для меньшего объема работы. Его габариты сильно отличаются и на большом предприятии его уже используют, однако на малых предприятиях и в частных мастерских он окажется весьма полезным.

Как правило, фрезерный ручной станок по дереву применяют для производства пазов, которыми соединяют различные элементы. Сильно маленькие пазы будет очень проблематично сделать без такого аппарата.

Зачастую появляется проблема обработки объекта с небольшими деталями, которые служат для декора, и использование фрезерного ручного станка в этом случае будет безупречным вариантом. Мебельное производство предусматривает присутствие стяжек или иных соединений, а с помощью ручного фрезерного станка изготовление их не вызовет сложности.

Копировально-фрезерный станок по дереву

Порой появляется необходимость выполнить чрезвычайно трудную работу, в которой имеется много различных рисунков и элементов. При этом нужно сделать предельно точно и одинаково два и более предмета. Вручную выполнить такую вещь очень сложно, и к тому же отнимает много времени. Здесь будут полезны копировально-фрезерные станки по дереву. Чтобы все детали были совершенно одинаковыми, как правило, данный аппарат применяет готовые трафареты. Эти трафареты являются образцами из пластмассы или дерева. Заготовку прижимает вакуум и подается трафарет. В результате – безупречное копирование линий и одинаковые элементы со сложными рисунками.

Токарно-фрезерный станок

Этот тип фрезерного оборудования предназначен, чтобы придать форму заготовке при помощи обрабатывании древесины профильным методом. Токарно-фрезерным станком по дереву можно обрабатывать многосторонние, винтовые и круглые детали, за счет разных возможностей программирования. Можно использовать ножи токарные или пальчиковые и дисковые фрезы это зависит от того, что нужно обработать. Воплотить в жизнь сложные элементы можно за счет соединенной схемы устройства токарно-фрезерного оборудования по дереву.

Настольный фрезерный станок по дереву

Этот станок простой и в то же время, его удобно использовать. Он сильно похож на фрезерный ручной станок, потому что его использование наиболее актуально на малых производствах и в частных мастерских. За счет своего габарита и вместе с этим вероятностью осуществления сложной работы, применение такого фрезерного аппарата по дереву будет полезным при производстве мелких элементов мебели, откосов и остальных деталей.

Бытовой фрезерный станок

Как можно увидеть из наименования, этот станок применяют и для бытовых целей. В основном в личных мастерских для частных нужд. При помощи фрезерного бытового станка можно распилить дерево, как вдоль, так и поперек, строгать, фрезеровать, сверлить с разными диаметрами, шлифовать и выполнять прочие многочисленные процессы.

Вертикально-фрезерный станок

Вертикально-фрезерный станок по дереву предназначен для осуществления всевозможных видов процессов при помощи особых фрез. Такие аппараты используют в большинстве случаев, для зенкерования, сверления, расточки любого отверстия. Также он полезен при обрабатывании любых оснований, рамок, пазов, штампов и прочих типов элементов. Используют фрезерный вертикальный станок не только для обрабатывания древесины, но также им можно шлифовать и прочие твердые материалы.

устройство и принцип действия, варианты изготовления

Иногда для работы бывает необходим фрезерный станок, но купить его невозможно. В таком случае будет приятно узнать, что его можно создать самому.

Содержание

  • Фрезер своими руками по дереву
    • Устройство фрезерного станка по металлу
  • Разновидности конструкции фрезерного станка по дереву
  • Поэтапная инструкция по изготовлению фрезерного станка
    • Материалы и элементы, нужные для сбора станка
    • Создание станины
    • Создание столешницы
    • Подготовка основания и места для монтажной пластины
    • Создание упора
    • Создание гребенок
    • Выбор электрооборудования и особенности подключения станка к сети
    • В каком порядке собираются комплектующие элементы
    • Дополнительные защитные элементы
  • Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской


Фрезерный станок

Фрезер своими руками по дереву

Для понимания, как собрать такой аппарат, необходимо разобраться в его конструкции.

Можно выделить основные детали, которые стоит знать. Таковыми являются:

  • Разрезающая часть(фреза).
  • Шпиндель.
  • Устройство для управления.
  • Салазки для перемещения изделий.
  • Поддержка.
  • Столешница.
  • Станина.
  • Место для запуска шпинделя.
Так выглядит общая схема фрезерного станка по дереву

Устройство фрезерного станка по металлу

Чаще всего используются для обработки маленьких частей металлических изделий.

Необходима крепкая станина и стол, потому как обрабатываемые изделия чаще всего имеют приличный вес. В качестве режущего инструмента удобно использовать электродрель. На столе станка расположены направляющие полозья. По ним ездит устройство. Возможно как поперечное, так и продольное направление. Само обрабатываемое изделие надёжно зажимается в тисках.

Разновидности конструкции фрезерного станка по дереву

Существуют разновидности подобного аппарата. Среди основных можно выделить:

  • Вертикальный фрезерный станок

В процессе работы детали обрабатываются сверху вниз. Нужен для просверливания разъемов с определенными габаритами и подготовке материалов для возможности закрепить изделие.

  • Горизонтальный фрезерный станок

Изделия разрабатываются по горизонтали. Шпиндели расположены по отношению к полу горизонтально. На торце и цилиндре есть фрезы.

  • Копировальный фрезерный станок

Созданы для нанесения рисунков, узоров, прочих художественных изысканий на объект обработки. Точность работы такого аппарата обеспечивается надёжным креплением изделия вакуумным методом.

  • С встроенными приборами ЧПУ

Станки с встроенными электроприборами, определяющих весь порядок работ. Отличаются повышенной точностью, скоростью и качеством выполняемой работы.

Для справки! Числовое программное управление или сокращенно ЧПУ — компьютеризованная система управления, управляющая приводами технологического оборудования, включая станочную оснастку. В самодельный станках встречается крайне редко.

Поэтапная инструкция по изготовлению фрезерного станка

При необходимости обрабатывать изделия в домашних условиях необходим фрезерный станок. Готовые станки в магазинах стоят дорого, поэтому имеет смысл попробовать собрать его самому. Это позволит немало сэкономить и вполне обеспечит потребности в обработке поверхностей в заготовках.

Материалы и элементы, нужные для сбора станка

При невозможности купить фрезерный станок, можно попробовать установить ручной фрезер по дереву своими руками.

Чтобы собрать самодельный фрезер сначала необходимо закупить материалы:

  • Стальные трубы и уголки с плотностью стенок не менее 2 мм. Они будут необходимы для создания силовых компонентов устройства.
  • Краска и грунтовка для создания защитного слоя на любой металлической поверхности станка. Это нужно для защиты от коррозии.
  • Сварка или винты для сборки частей этого аппарата в одно целое.
  • Стол и несколько других частей изготавливается из особо прочных видов ДСП или фанеры, так как они хорошо защищены от влажности, повышенной температуры и прочих опасностей.
  • Циркулярная пила для станка. Для этого хорошо подойдёт дрель, либо болгарка. Инструмент получается не самый мощный, но это наиболее лёгкий вариант.
  • Двигатель. Купить нормальный, либо заменить моторами от других машин в доме. Стиральной машины, например. Если запланирован станок с ЧПУ, то нужен электродвигатель.

Создание станины

Для этого болгаркой отпиливаются нужные уголки. Под днищем ставятся поперечины для усиления прочности конструкции. К торцевым частям крепятся пластины для опоры. В них проделываются разъемы со специальной резьбой. После туда вкручиваются болты.

Также хорошей идеей будет создать вместо уголков добавочные подпорки. Чтобы сделать это, необходимо приварить 2 трубы к внешней стороне. Они послужат поддержкой и ограничителями.

Внимание! Для дополнительной устойчивости ставят подпорку между ножками конструкции.

Создание столешницы

Для этого обычно используется ДСП панель от 2,5 см. или ламинированная фанера толщиной 1 см. Желательно, чтобы ДСП имело в верхней и боковой части полимерное защитное покрытие, так как оно более хорошо держит повышенную температуру, влагу и прочие опасные факторы.

Чтобы создать столешницу надо выбранный лист закрепить в тисках, сделать отверстия необходимого размера, и положить в него каркас из металла.

Готовая столешница

Подготовка основания и места для монтажной пластины

Также необходимо собрать раму для станка. Для этого рекомендуется создать чертеж, подойдет даже сделанный от руки. После этого можно приступать к сборке.

Свариваются друг с другом 4 трубы (2,5 см.). После этого с одной из сторон приваривают пятую. К созданной конструкции крепятся ножки. Добавляются уголки для повышения прочности.

Основание станка

Создание упора

Упор создаётся из фанеры с плотностью от 2 см. Нужно дрелью сделать несколько отверстий для размещения гребенок и подъемов. Два первых отверстия располагаются в 5 мм. по обеим сторонам вырезанного для фрезы места. Остальные должны быть расположены примерно через 3 см. Располагаются они в зависимости от характеристик заготовки.

Схема бокового упора

Создание гребенок

Материалом для них выступает качественный дуб, либо орех. Нужны для комфортного укладывания изделий в конструкцию. Гребни цепляются к упору с помощью специального разъема болтом.

Первый зубчик меньше остальных на 3 мм. Так нужно делать для снижения вероятности возникновения поломки, так как она также выступает как пружинящая поверхность.

Размещена гребёнка так, чтобы контакт с заготовкой был всеми гребнями, кроме самого первого. Далее фиксируется барашком.

Чертеж гребенки

Выбор электрооборудования и особенности подключения станка к сети

Двигатель. Лучше выбирать модель с трехфазным питанием. Электричество будет подаваться по схеме «звезда — треугольник», за счёт чего двигатель станет запускаться плавно, и это позволит станку работать во всю силу.

Важно! Если сеть однофазная, то станок с таким двигателем потеряет половину своей производительности. При такой сети лучше ставить мотор с 1-2 питанием.

Также можно построить свой станок на основе моторов других аппаратов: от стиральной машины, например.

Электродвигатель. Нужен для станков со встроенным ЧПУ. Лучшим выбором будет электромотор с мощностью 1100 В. Тогда выбор фрез будет максимально широким.

В каком порядке собираются комплектующие элементы

Порядок такой:

  1. Создается корпус, столешница.
  2. Агрегат поворачивают набок, подсоединяют шланг пылесоса и привод.
  3. Подключается к электричеству.
  4. Проверка работоспособности агрегата.

Дополнительные защитные элементы

Для защиты себя и окружающих принимаются дополнительные меры безопасности. Создаётся защитное стекло с минимальной шириной 4 мм по границам устройства. Также помечаются жёлтым цветом детали, что не входят в границы станины.

Внимание! Должна быть предусмотрена блокировка при перегрузе. Например, при отключение питания и остановка шпинделя и привода.

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Для выбора мощности лучше руководствоваться советами профессионалов. Они говорят отталкиваться от объема работ. При долгой и постоянной нагрузке важно, чтобы оборудование было достаточно мощным во избежание слишком сильных нагрузок. У аппаратов, работающих постоянно на пределе, увеличивается вероятность поломки и снижается срок использования. Минимально рекомендуемая мощность станка 1,5-1,7 Вт. Если для агрегата предполагается много работы, то стоит увеличить это число где-то на четверть.

Не менее важный параметр для двигателя — это число его оборотов. При увеличении вращения пропорционально увеличивается угловая динамика. При превышении допустимых значений этого показателя повышается температура при обработке, что негативно влияет на изделие. Появляются пятна, и возможно даже возгорание.

Внимание! Специалисты советуют количество оборотов в диапазоне от 10к до 35к в минуту.

Питание должно подходить двигателю устройства. Можно использовать мотор от других приборов, чтобы он работал от обычной сети. Главное, чтобы провод питания имел сечение, подходящее для мощности фрезерного станка.

По итогам можно сказать, что создание станка дело весьма сложное. Тем не менее, при желании его все-таки реально сделать.

Ручной фрезерный станок по дереву для дома

Дерево – материал, обработка которого требует особого подхода. Справиться с такой задачей может ручной фрезерный станок по дереву, являющийся универсальным приспособлением, включающим в себя несколько функций, каждая из которой направлена на качественную работу.

Многим, при упоминании этого наименования, представился громоздкий агрегат, занимающий много места, представляющий трудности при транспортировке и эксплуатации, а также издающий шум. Но такое устройство осталось в далеком прошлом. Современный фрезеровочный станок – компактное приспособление, удобно умещающееся в руках, и позволяющее осуществлять разнообразные действия по обработке дерева.

Содержание

  • О чем идет речь?
  • Какие следует выделить преимущества?
  • Конструкция ручного фрезерного станка
  • Разновидности
  • Классификация фрез
  • Виды фрез
  • Модели фрез

О чем идет речь?

Станок для фрезерования – надежный помощник как для людей, чья сфера деятельности напрямую связана с работой по дереву, так и тем, кто предпочитает выполнять обрабатывающие действия в быту самостоятельно.

Устройство позволяет выполнять как простейшие действия (обрезка, обтачивание), так и более сложные (выполнение узоров, формировка сложных типов орнамента). Такой агрегат, если он есть в быту, позволит осуществлять своему владельцу:

  • сверление отверстий;
  • формировка фигурной кромки;
  • обтесывание;
  • корректировка формы.

Вытачивание сложных поверхностей и узоров

И это лишь часть из большого списка возможностей, которые открывает станок. Нет необходимости обладать колоссальными знаниями в столярном деле. Фрезерное устройство позволит выполнить такие действия, как нарезка или корректировка, быстро и просто даже людям с минимальным опытом.

Стоит отметить, что современные производители позаботились, дабы их продукция обладала всеми необходимыми характеристиками – долговечность, надежность, высокая точность, а главное – безопасность!

Какие следует выделить преимущества?

Современные ручные фрезерные станки обладают рядом преимуществ. Особенно следует отметить высокий уровень мощности. Большая часть разработчиков делает акцент на обработке небольших деталей, что особенно увеличивает рост продаж.

Такое устройство стоит гораздо дешевле, нежели его фабричный аналог, при этом вполне справляется с теми же функциями. Компактный размер – еще одна отличительная черта. Благодаря этому, работу можно вести под любым углом, и делать обработку с высоким уровнем точности. Если такой станок находится в умелых руках, то обрабатываемое изделие легко превратить в шедевр. Ручные фрезеры экономичны в потреблении энергии, что становится еще одним очевидным плюсом.

Изделия сделанные ручным фрезером

Конструкция ручного фрезерного станка

Стоимость ручного фрезерного станка не представляет серьезных затрат. Минимальная цена объясняется тем, что его составляющие – это простые детали, предназначенные для упрощенных производственных моделей.

Внешне устройство напоминает дрель большого размера, которая снабжена специальными насадками и имеет стабилизирующую планку. Двигатель станка надежно защищен от внешнего воздействия. Защита достигается путем металлического (или пластикового) корпуса.

Если есть возможность выбирать, то предпочтение большинства покупателей отдается пластику. Дело в том, что металл имеет высокую стоимость. Полимерный материал же стоит дешевле. Следовательно, модель, имеющая пластиковый корпус, представляет меньшие затраты.

Фреза насаживается на патрон (имеет и другое название – шпиндель), который отходит от двигателя. Такая конструкция еще раз подчеркивает простоту конструкции. Фрезы представлены в большом ассортименте. Каждый тип насадки предназначен для определенного типа работы. Большой выбор представляет только трудности для начинающего мастера – становится сложно выбрать подходящую фрезу.

Схема фрезера по дереву своими руками

Вращение двигателя запускает в действие насаженную фрезу. Сам же движок начинает работу при помощи поступающего в него электричества. Удобство эксплуатации достигается при помощи специальных ручек, вмонтированных в соответствующие части конструкции.

Основной упор при работе осуществляется на пластину, находящуюся в нижней части станка. Благодаря этому элементу исключается попадание стружки в механизм устройства и в человека. Пластина позволяет стабилизировать работу станка, а также осуществлять регулировку при его погружении.

Агрегат является простейшим инструментом как для мастерской, так и для дома:

  • станок состоит из простейших деталей;
  • прост в эксплуатации;
  • позволяет выполнять ответственные операции просто и быстро.

Разновидности

Агрегат разделяется на несколько типов, каждый из которых имеет свои особенности. Для того чтобы выполнять поставленные задачи в работе по дереву, необходимо использовать определенный тип ручного фрезерного устройства.

Станки по дереву различаются по уровню мощности:

  • тяжелые;
  • средние;
  • легкие.

К первой категории относятся профессиональные изделия, работающие на мощности от 900 до 1200 Вт (приведена средняя мощность). Есть и более мощные модели, предназначенные скорей для производства, нежели для домашнего использования. Тяжелые станки, в свою очередь, разделены на два вида:

  • погружные;
  • неподвижные.

Фрезерный станок по дереву легкого типа сделан своими руками

Все зависит от воздействия устройства с материалом. Первая категория – дорогостоящие модели, позволяющие выполнять сложнейшие операции при работе с деревом, а также другими материалами. Естественно, что и приобретаются они исключительно в профессиональные мастерские. При работе с погружным станком можно регулировать глубину погружения, а также точность обработки.

Что касается неподвижных фрезерных станков, то они являются бюджетными моделями, и предназначены для простых действий. Уровень функциональности такие агрегаты имеют соответствующий. Это объясняется тем, что металлическая планка в их структуре (многие неподвижные модели исключают ее наличие) не может регулироваться по уровню высоты.

Категория «средние фрезерные станки» отличается меньшей мощностью – от 750 до 900 Вт, и является «расплывчатой». То есть в нее часто попадают те модели, которые по своим параметрам вполне могут относиться к «тяжелым».

Фрезерный станок тяжелого типа по дереву

Предназначение агрегатов

Назначение станков среднего типа – работа с мебелью и изготовление декоративных элементов интерьера. Они универсальны, и имеют приемлемые параметры. Работа с использованием «средних» фрезерных станков является простым и точным мероприятием. Если прислушаться многочисленных отзывов, то такая категория устройств является оптимальным вариантом для домашнего использования.

«Легкие» фрезерные станки работают на меньшей мощности, не превышающей 750 Вт. Они являются незаменимыми помощниками при строительных работах, подразумевающих незначительные операции. Для более серьезных производственных мероприятий мощности у такой категории станков явно не хватит.

Классификация фрез

Приобрести фрезерный станок – значит, позаботиться о качестве работы, ее простоте и скорости. Но вряд ли всего этого получится достичь, если устройство не будет иметь соответствующую насадку – фрезу. Этот элемент может отличаться формой, размером и типом.

Фрезы подразделяются на множество типов, что вводит в ступор начинающего мастера, находящегося у витрины с таким наименованиями.

Фрезы для станков по дереву

Изначально, следует дать определение детали. Фреза – насадка, место которой на шпинделе, отходящего от области двигателя. Ее нижняя сторона имеет форму цилиндра, что позволяет ей беспрепятственно крепится в патрон. Верхняя сторона (головка) имеет различную форму, и ее назначение – фрезерования (проще говоря, сам процесс работы).

Для того чтобы не купить несоответствующую фрезу, необходимо изначально определиться с типом работ. Знание этого позволит подобрать насадку, подходящую по параметрам. Иного расклада быть не может.

Фрезы делятся:

  • модели, имеющие цельное основание;
  • модели с направляющим подшипником.

Типы фрез по дереву

Виды фрез

Первая категория подразумевает изделие с высоким уровнем прочности верхней части. Вторая группа насадок – фрезы, оборудованные подшипником. На второй категории следует акцентировать особое внимание, так как они разделяются на несколько видов:

Конусные

Позволяют срезать кромку доски или бруска под заданным углом. В большинстве случаев работа с таким типом насадок происходит под углом 45 градусов.

Профильные

Обладают оригинальной формой, и позволяют изготавливать декоративные элементы. Их форма может быть в форме круга, и сочетает в себе несколько линий и выступов. Особенно часто профильные фрезы используются при работе с дверьми, окнами и мебели.

Дисковые

Используются при выпиливании пазов в дереве. Часто используются при стыковке пола, а также при проточке пластиковых плинтусов.

Калевочные

При помощи фрезы калевочного типа можно достичь идеальной гладкости изгиба бруска. Иными словами, специальные насадки позволяют закруглить кромку.

Фальцевые

Применение этого типа насадки – фрезерование четверти бруска (или доски). Казалось бы, с этой задачей идеально справится и дисковая фреза, но у фальцевой скорость и качество работы намного выше.

Гальтельные

У фрез такого типа есть некое сходство с профильными, но их прямое назначение – изображение декоративного узора на доске. Наиболее часто гальтельные насадки используют при округлении.

Модели фрез

Что касается моделей фрез, не имеющих управляющего подшипника, то их прямое назначение заключается в проточке в теле доски. Работа с таким типом насадок становится намного проще, нежели она происходит при помощи фрез с управляющими. Исключены случаи повреждения. Не возникнет и проблем другого характера.

Прямоугольные

Позволяют протачивать крупные пазы под прямым углом. Причем сделать обработку можно быстро и с учетом каждого миллиметра.

Гальтельные

Вполне способны повторить те же действия, что «прямоугольные», но вдобавок позволяют изготовить и скругленный паз.

«V» образные

Используются для достижения треугольной формы паза при работе с деревом. Отсюда и приставка к названию «V».

«Ласточкин хвост»

Специальный тип насадок без подшипника используется при протачивании досок с внутренним расширением. Такие действия часто имеют место при строительстве дома либо изготовлении мебели, позволяя внедрять в конструкции прочные замки закрытого типа.

В заключение стоит добавить, что для выбора необходимой насадки, необходимо четко понимать суть предстоящих работ. Для новичков не помешает ознакомиться с отзывами, а также воспользоваться консультацией продавца.

Видео: Вариант фрезерного станка по дереву

Какие наиболее распространенные фрезерные станки по дереву используются в столярном деле?

В столярном деле, когда необходимо вырезать различные деревянные профили для выдалбливания отверстий или выполнения декоративных пазов на кромке, обычно используют фрезерные станки по дереву. Эти инструменты, позволяющие соединять различные типы фрез, могут выполнять множественную отделку как твердой, так и мягкой древесины.

Фрезерные станки по дереву делятся на три типа: поверхностные (включающие погружное и неподвижное основание), кромочные и настольные фрезерные станки. Каждый из них будет дифференцирован в зависимости от цели, которую они будут выполнять, и типа древесины, с которой они будут работать. Таким образом, что в зависимости от этих факторов они будут представлять мощность, скорость, вес, диаметр втулки или глубину резания. Но знаете ли вы, какая из трех существующих моделей маршрутизатора является наиболее часто используемой? В этом посте я объясню это вам.

Какие существуют типы фрезеров по дереву?

Как упоминалось ранее, существуют плоскофрезерные, кромкообрезные и плоскофрезерные станки. Чтобы вы могли различать их, я дам вам краткое объяснение каждого из них.

Плоско-фрезерные станки

Плоско-фрезерные станки, по сравнению с двумя другими моделями, довольно мощные и тяжелые, хотя и не такие тяжелые, как настольные фрезерные станки. Кроме того, они существуют с кабелем или батареей, и их цена средне-высокая.

Его конструкция рассчитана на то, чтобы им всегда можно было пользоваться обеими руками, что способствует более точному обращению, а среди различных функций, которые он выполняет, он выделяется: сглаживание или закругление краев и создание канавок или углублений.

К этому типу относятся погружные фрезерные станки и станки с фиксированным основанием. Последние не могут проникнуть в древесину в состоянии покоя, поскольку у них нет пружины или направляющей.

Кромкофрезерные станки

Однако, несмотря на то, что кромочные фрезеры так же универсальны, как и поверхностные, они чаще всего используются для обработки кромочных досок и деревянных планок. Точно так же они несколько менее мощные, чем предыдущие, хотя намного легче и, следовательно, более удобны в обращении. Вплоть до того, что ими иногда можно пользоваться одной рукой.

При этом бывают еще аккумуляторные или сетевые, а их цена находится где-то между плоскофрезерными и настольными фрезерными станками.

Настольно-фрезерные станки

В отношении настольно-фрезерных станков могу сказать, что они самые тяжелые и с самой высокой мощностью из всех. Они доступны в кабеле и по гораздо более высокой цене, чем два других.

Его использование обычно требуется , когда необходимо фрезеровать множество деталей одним и тем же способом . И, как и в случае с плоскофрезерными станками, они также бывают двух типов: с ручным и числовым программным управлением или с ЧПУ. Главное отличие которых в том, что ЧПУ автоматизированы.

Плоско-фрезерный станок для дереваКромко-фрезерный станок для дерева

Какие аспекты важно учитывать при фрезеровании по дереву?
Вес

Как и в случае любого другого инструмента, вес влияет на удобство использования машины. Чем он легче, тем легче двигаться. Однако верно то, что чем тяжелее машина, тем она устойчивее. Чаще всего используют фрезерные станки весом 2-4 кг, особенно для работ, не требующих фрезерования многих деталей.

Диаметр цанги

Зависит от типа присоединяемого аксессуара. В норме диаметр хвостовика составляет 6 или 8 мм, но может доходить до 12 мм и более. Являясь 12-миллиметровыми самыми большими, и те, которые требуют фрезерного станка большей мощности.

Глубина резания

В зависимости от фрезерного станка глубина резания может составлять от 30 до 60 мм. Это правда, что чем глубже вы идете, тем более мощный инструмент вам нужен.

Принадлежности

Принадлежности, необходимые для фрезерного станка: фрезы для фрезерования, шпиндель для удержания фрезы, пылесос (при необходимости), направляющие для придания определенной формы или для прямых резов. и втулка, чтобы поддерживать направляющую и быть точным в пути.

Мощность и скорость

Оба фактора будут тесно связаны с типом древесины, с которой вы работаете. Наиболее распространенным является то, что фрезерные станки имеют регулятор скорости, чтобы вы могли адаптировать его в соответствии с потребностями.

В отличие от других материалов, таких как пластик, который следует резать на низкой скорости, древесину следует резать на более высокой скорости, чтобы избежать расщепления.

А какие среди всех типов фрезерные станки по дереву чаще всего используются в столярном деле?

В начале этого поста я задал вам вопрос. Знаете ли вы, какие фрезерные станки по дереву наиболее часто используются в столярном деле?

На этом этапе я скажу вам, что среди всех типов, которым я вас научил, наиболее часто используются плоскофрезерные станки. Точнее, погружные.

Это потому, что это инструменты, с которыми очень легко обращаться, их удобно транспортировать, они не занимают много места и имеют разумную цену. Помимо большой мощности для своих размеров и регулятора скорости. Они предлагают идеальный баланс между функциональностью, качеством, пространством, ценой и отделкой. Прежде всего, когда вы собираетесь работать с небольшим количеством леса.

Stayer предлагает 3 модели плоскофрезерных станков
PR 10 EK

Весом 4 кг и с мощным двигателем 1800 Вт. С цангой диаметром 6-6,3-8-12 и 12,7 мм и глубиной резания от 0 до 60 мм.

Имеет плавный пуск, двойную рукоятку, регулятор скорости и глубины, а также выход для адаптации пылесоса.

Кроме того, эта модель включает в себя кейс с 6 частями и 6 цангами.

Идеально подходит для любого типа фрезерования.

PRP 6

Масса 1,6 кг, двигатель мощностью 1800 Вт. С цангой диаметром 6-8 мм и глубиной резания от 0 до 30 мм.

Имеет ограничитель глубины, прямой нож 14 мм и выход для адаптации пылесоса.

Идеально подходит для фурнитуры и петель.

PR 6

Масса 1,8 кг, двигатель мощностью 550 Вт. С цангой диаметром 6 мм и глубиной резания от 0 до 40 мм.

Имеет микрометрический регулятор глубины.

Идеально подходит для обработки кромок.

Фрезерный станок по дереву Цена — купить дешевый фрезерный станок по дереву по низкой цене на Made-in-China.com Сравнение цен на фрезерные станки по дереву

, вы можете купить качественный фрезерный станок по дереву по заводской цене / низкой цене в Китае.

Тип: Строгальный фрезерный станок

Объект: Инструмент

Структура: Тип станины

Тип фрезы: Вертикальная фреза

Структура фрезы: Индексируемый тип

Режим управления: ЧПУ

Компания Dongguan Gooda Machinery Manufacturing Co. , Ltd.

Послепродажное обслуживание: Техническая поддержка онлайн/видео обучения

Гарантия: Один год

Функция: Выемка, резка, глубокая печать, надписи

Материал приложения: Мрамор Гранит Керамика Стекло

Автоматика: Автоматический

Управление: ЧПУ

Hualong Machinery Co., Ltd., провинция Фуцзянь

Тип: Горизонтальная машина для производства древесных гранул с кольцевой матрицей

Напряжение: 380 В

Автоматическая Автомат

Режим управления: Руководство

Энергосбережение: Энергосбережение

Сертификация: СЕ

Чжэнчжоу Leabon Machinery Equipment Co. , Ltd.

Тип: Шлифовальный станок

Напряжение: 220В/380В

Мощность: 2,2 кВт

Индивидуальные: Индивидуальные

Материал: Нержавеющая сталь

Предоставленное послепродажное обслуживание: Один год гарантии

Чжаоцин Тэншэн Машинери Лтд

Тип: Горизонтальная машина для производства древесных гранул с кольцевой матрицей

Напряжение: 380В

Автоматическая оценка: Автоматический

Режим управления: Руководство

Энергосбережение: Энергосбережение

Сертификация: СЕ

Чжэнчжоу Leabon Machinery Equipment Co. , Ltd.

Тип смесителя: Мешалка

Рабочий: Высокоскоростной миксер

Тип перемешивания: Спираль

Применение: Жидкость

Сертификация: CE, ISO

Область применения: Химическая

LAIZHOU KEDA CHEMICAL MACHINERY CO., LTD.

Тип: Шлифовальное оборудование

Объект обработки: Древесина

Технология обработки: Дробление перед смешиванием

Сетка экрана: С ситовой сеткой

Тип шлифовального оборудования: Точильщик по дереву

Состояние: Новый

Чжэнчжоу Leabon Machinery Equipment Co. , Ltd.

Тип: Горизонтальная машина для производства древесных гранул с кольцевой матрицей

Напряжение: 380 В

Автоматическая Автоматический

Режим управления: Искусственный

Энергосбережение: Энергосбережение

Сертификация: СЕ

Чжэнчжоу Leabon Machinery Equipment Co., Ltd.

Тип: Шлифовальное оборудование

Объект обработки: Древесина

Технология обработки: Дробление перед смешиванием

Сетка экрана: С ситовой сеткой

Тип шлифовального оборудования: Точильщик по дереву

Состояние: Новый

Чжэнчжоу Leabon Machinery Equipment Co. , Ltd.

Функция: Предварительное фрезерование, склеивание, кромкооблицовка, обрезка торцов, черновая обрезка, тонкая обрезка, отслеживание контура, шабрение, полировка, прорезание пазов

Тип: Линейный кромкооблицовочный станок

Толщина кромки: 0,4-3 мм

Автоматическая оценка: Автоматическая скорость подачи панели

: 13 м/мин

Толщина панели: 10–60 мм

Шаньдун Этерн Машинери Лтд

Тип: Гравировальный станок

Макет шпинделя: Шпиндель более

Номер шпинделя: Двойной шпиндель

Режим подачи: Механический

Режим управления: ЧПУ

Сертификация: CE, ISO, FDA

Цзинань Blue Elephant CNC Machinery Co. , Ltd.

Состояние: Новый

Сертификация: CE

ЧПУ или нет: 220 В/ 380 В, 50/60 Гц

Напряжение: 380В

Система управления: Тайвань Syntec 6 мА

Система привода: Серводвигатель и драйвер Leadshine

Цзинань Vmade Cnc Machine Co., Ltd.

Гарантия: Один год

Состояние: Новый

Сертификация: ISO, CE

ЧПУ или нет: ЧПУ

Напряжение: 380 В

Модель №: M1-1325 MTC Фрезерный станок с ЧПУ

Цзинань Maxicam CNC Technology Co. , Ltd.

Состояние: Новый

Сертификация: ISO, CE

ЧПУ или нет: ЧПУ

Напряжение: 220В

Гарантия: 2 года

Послепродажное обслуживание Предоставляется: Доступные для обслуживания инженеры

SHANDONG IGOLDEN CNC TECHNOLOGY CO., LTD.

Сертификация: ГС, ИСО 9001

Использование: Деревообработка, Металл, Пластик, Стекло, Камень, Резина, Реклама, Плесень

AC

Мощность: Малая мощность

Управление: ЧПУ

Тип привода: Шаговый привод

Цзинань Двин Технолоджи Ко. , Лтд.

Сертификация: КЭ, ИСО 9001

Использование: Деревообработка, Металл, Пластик, Стекло, Камень, Резина, Реклама, Плесень

AC

Мощность: Высокая мощность

Управление: ЧПУ

Тип привода: Сервопривод переменного тока

Цзинань Двин Технолоджи Ко., Лтд.

Сертификация: CE, ISO, FDA

Деталь машины: Универсальный фрезерный станок Цена

Цвет окраски машины: Сделано в соответствии с вашими потребностями

Пакет: Безопасная деревянная коробка или пластиковая пленка

Цена: Более конкурентоспособная цена, чем у других конкурентов

380 В, 220 В 50 Гц, можно настроить

Циндао Xinlihui Machinery Co. , Ltd.

Состояние: Новый

Сертификация: ISO, CE

ЧПУ или нет: ЧПУ

Напряжение: 220 В или 380 В, 410 В

Тип шпинделя: Вертикальный одноосный фрезерный станок по дереву

Компоновка шпинделя: Горизонтальный

Цзинаньский морской орел Cnc Machinery Co., Ltd.

Гарантия: Один год

Состояние: Новый

Сертификация: ISO, CE

ЧПУ или нет: ЧПУ

Напряжение: 380 В

Модель №: Маршрут M1-1325c с ЧПУ Atc

Цзинань Maxicam CNC Technology Co. , Ltd.

Послепродажное обслуживание: Онлайн-поддержка

Гарантия: 2 года на станок, 9 месяцев на шпиндель

Состояние: Новый

Сертификация: ISO, CE

ЧПУ или нет: ЧПУ

Напряжение: 220В

Shandong Lintianzhiyuan CNC Equipment Co., Ltd.

Применение: Кожевенная промышленность, домашняя, столярная промышленность, печать и упаковка, строительная промышленность, пресс-формы и штампы, ремесла, рекламная индустрия

Система охлаждения: Водяное охлаждение

Технический класс: Лазер непрерывного действия

Автоматический класс: Автоматический

Применимый материал: Неметалл

Тип: Плоская пластина

Циндао Xinlihui Machinery Co. , Ltd.

Состояние: Новый

Сертификация: ISO

ЧПУ или нет: ЧПУ

Напряжение: 380 В

Двигатель шпинделя: 6кВт

Скорость шпинделя: 0-18000об/мин

ЦИНДАО AOSHUO CNC ROUTER CO., LTD.

Послепродажное обслуживание: Обеспечить

Гарантия: 2 года

Состояние: Новый

Сертификация: ИСО, КЭ, СГС

ЧПУ или нет: ЧПУ

Напряжение: 380В

Цзинань Firmcnc Equipment Co. , Ltd.

Состояние: Новый

Сертификация: ISO

ЧПУ или нет: ЧПУ

Напряжение: 380В

Двигатель шпинделя: Hqd 6kw

Скорость вращения шпинделя: 0-18000об/мин

ЦИНДАО AOSHUO CNC ROUTER CO., LTD.

Состояние: Новый

Сертификация: ISO, CE

ЧПУ или нет: ЧПУ

Напряжение: 380В

Отчет об испытаниях оборудования: Предоставляется гарантия

на основные компоненты: 2 года

SHANDONG IGOLDEN CNC TECHNOLOGY CO. , LTD.

Состояние: Новый

Сертификация: ISO, CE

ЧПУ или нет: ЧПУ

Напряжение: 220В/380В

Ключевые слова: Маршрутизатор с ЧПУ Atc

Название продукта: Фрезерный станок с ЧПУ по дереву с четырьмя головками 1325 Atc

SHANDONG IGOLDEN CNC TECHNOLOGY CO., LTD.

Обзоры лучших фрезерных станков по дереву и руководство по покупке 2022

Независимо от того, работаете ли вы с деревом, металлом или практически любым твердым предметом, фрезерный станок станет универсальным союзником.

Когда вы делаете что-то, особенно металлические детали, вам нечего трогать мельницу, чтобы сочетать скорость, производительность, адаптируемость и работу с жесткими допусками.

Одна из ключевых проблем, с которой вы можете столкнуться, — это столкновение с кучей сбивающих с толку вариантов фрезерных станков, которые заставят вас сдаться, даже не начав. В этом нет никакой необходимости, потому что сегодня мы здесь, чтобы провести вас через минное поле и выбраться с другой стороны с лучшей фрезой для ваших нужд.

Editor’s Choice

JET JMD-18 350018 230-Volt 1 Phase Milling/Drilling Machine

  • 2HP single-phase motor
  • 230 volts only
  • Mill and drill press
  • Cast iron column
  • Поворот головки на 360 градусов
  • Рабочий фонарь
  • Скорость вращения шпинделя: от 15 об/мин до 3000 об/мин
  • 12 скоростей вращения шпинделя
  • Диаметр сверления: 1 ¼ дюйма
  • Производительность торцевой фрезы: 3 дюйма
  • Производительность концевой фрезы:0542
  • Расстояние от шпинделя до стола: 18 дюймов
  • Максимальный вес рабочего стола: 400 фунтов
  • Диаметр пиноли: 3 дюйма
  • Размер сверлильного станка: патрон ½ дюйма
  • Тип сверлильного станка: настольный
LAT7ICE

2 905PR

Оценка As

4,5/5

Бюджетный. 0015

  • 2HP single-phase motor
  • 110/220 volts prewired to 110 volts
  • Vertical mill
  • Head tilt of 45 degrees in each direction
  • Head swivel through 360 degrees
  • Chrome-plated quill
  • Spindle speeds : от 78 об/мин до 2400 об/мин
  • 8 скоростей шпинделя
  • 2-осевой цифровой дисплей
  • Расстояние от шпинделя до стола: 18 ¾ дюймов
  • Ход шпинделя: 5 дюймов
  • Ход стола: 12 дюймов (поперечный), 27 дюймов (продольный)
  • Work table 9 x 49 inches
