Устройство измельчителя веток: как сделать его по чертежам из стиральной машины? Особенности самодельной модели для дачи

Конструкция и лучшие производители измельчителей для веток.

Нередко для отопления жилых домов и дач используются ветки, оставшиеся после обрезки плодовых деревьев. Все, что потребуется для их подготовки на зиму – измельчитель сучьев. Наличие этого агрегата в хозяйстве поможет сэкономить массу времени и получить столько древесины, сколько нужно для поддержания комфортной температуры в доме.

Содержание

• 1 Устройство измельчителя веток
• 2 Виды садовых дробилок
• 3 Измельчители веток и травы для дачи – какой бренд выбрать?
• 4 Как сделать измельчитель веток своими руками?

Устройство измельчителя веток

Оборудование, предназначенное для переработки веток, сучьев и травы, состоит из минимального количества деталей и сборных узлов. Это делает его удобным в эксплуатации и пригодным к самостоятельному ремонту.

Конструкция измельчителя веток включает:

• силовую раму, к которой крепятся все внутренние детали и механизмы агрегата;
• двигатель, отвечающий за вращение режущих органов;
• привод, который соединяет мотор с ножами;
• режущий орган, предназначенный для измельчения древесины и травы;
• корпус, защищающий все элементы оборудования от влаги и пыли;
• 2 рабочие камеры. Первый резервуар необходим для загрузки сырья, а второй – для сбора готовой щепы или мульчи.

Каждый садовый измельчитель для травы и веток оборудован защитным кожухом. Он препятствует контакту рук оператора с режущими органами агрегата.

Виды садовых дробилок

Измельчители для переработки принято делить по типу двигателя.

Дробилка для веток бывает:

• бензиновой – каждый профессиональный агрегат оснащен двигателем внутреннего сгорания, обладающим высокой производительностью и способностью перерабатывать крупные ветки и бревна. Бензиновый мотор мощнее электрического, однако его конструкция более сложная и требует тщательного ухода.
• электрической – бытовой измельчитель с электромотором подойдет для дачи. Он легко справляется с мелкими сучьями и травой, не выбрасывая вредные для здоровья выхлопы;
• ручной – используется в хозяйствах, где нужно измельчить мелкие сучья и траву. Ручной измельчитель веток обладает самой простой конструкцией. Произвести его ремонт и заменить неисправные запчасти сможет даже неопытный пользователь.

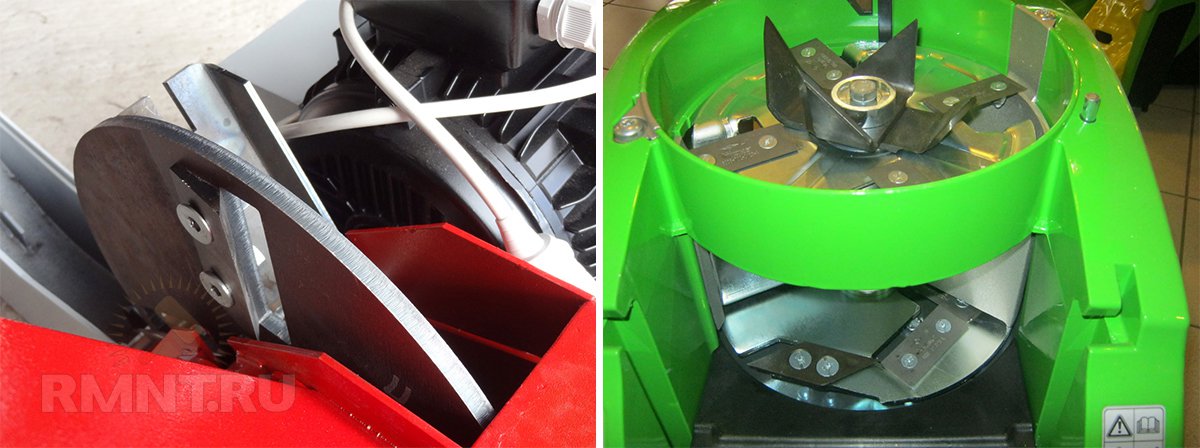

По типу режущего элемента садовые дробилки делятся на ножевые и фрезерные. Первые работают по принципу кухонного ножа, тщательно измельчая загруженное сырье. Ножи для измельчителя веток этого типа изготовлены из закаленной стали. Специальное покрытие защищает их от воздействия влаги и появления коррозии. Стоит отметить, что ножевые измельчители веток не способны качественно перерабатывать траву и листья, так как во время этого их режущие элементы часто забиваются.

Фрезерный агрегат состоит из фрезы и вала, которые затягивают древесину и перерабатывают ее в мелкую щепу. Фреза изготавливается из высококачественной закаленной стали. Благодаря этому она может перерабатывать не только сухую, но и влажную древесину. Оборудование этого типа более долговечно, а его рабочие органы не требуют регулярной заточки.

По типу монтажа дробилки древесных остатков делятся на навесные и прицепные. Навесной агрегат работает самостоятельно и не нуждается в дополнительном приводе. Прицепной измельчитель требует подключения к мотору.

Измельчители веток и травы для дачи – какой бренд выбрать?

При выборе дробилки для частных подворий важно обращать внимание на ее производителя. К самым известным компаниям, выпускающим высококачественное и долговечное оборудование, относятся такие бренды:

• Patriot – эта компания производит недорогие электрические измельчители. Каждый ее измельчитель – классический одновальный агрегат, способный перерабатывать сучья и ветки с толщиной до 5 мм;
• Viking – бренд, выпускающие электрические дробилки среднего класса. Техника этой компании популярна благодаря надежности, неприхотливости в обслуживании и низком уровне шума;

• Champion – один из лучших производителей недорогих бензиновых дробилок. Каждый дачный измельчитель этого бренда может работать, как с сухой, так и с мокрой древесиной;
• MTD – компания, занимающаяся производством дробилок из средней ценовой категории.
  В ее ассортименте можно найти шнековый, роторный или барабанный агрегат с высокой мощностью и большими сроками эксплуатации;

• ЗУБР – техника российского производства хорошо зарекомендовала себя при работе с травой и ветками средних размеров. Один из самых популярных агрегатов этой марки – измельчитель веток на один вал ЗУБР ЗИЭ-40-2500.

В наш обзор вошли компании, специализирующиеся на производстве бытовых дробилок. Каждая из них работает на рынке более 10 лет и способна предложить большой выбор моделей с разными возможностями и характеристиками.

Как сделать измельчитель веток своими руками?

Собрать простейшую дробилку для переработки веток и листьев можно из имеющихся подручных средств. Перед началом конструирования потребуется изучить чертежи. Используемая схема должна подсказать размеры деталей и порядок их установки в конструкции.

Чтобы собрать самодельный измельчитель веток, нужно действовать в таком порядке:

1. Для сборки основания дробилки потребуется вырезать металлический круг с диаметром 40 см. В его центре потребуется проделать отверстие, в котором будет располагаться вал двигателя. На каждом из концов вала необходимо нарезать резьбу – она нужна для монтажа шкива и маховика;
2. После этого потребуется сделать бункер, защитный кожух и обоймы, в которые будут устанавливаться подшипники. Для этого подойдут куски листовой стали;
3. Далее нужно выбрать место для установки мотора. Его можно расположить в удобном месте, исходя из длины приводного ремня. Крепление мотора должно быть скользящим, чтобы у изготовителя была возможность беспрепятственно отрегулировать натяжение ремня. Вал мотора нужно установить на несущую металлическую раму и оборудовать его маховиком и шкивом;
4. Затем к маховику потребуется прикрутить ножи. Угол их наклона должен составлять 30⁰. Добиться правильного расположения режущих органов можно при помощи металлических подкладок. Крепить ножи нужно болтами;
5. Чтобы сделать садовый измельчитель веток с реверсом самоделку потребуется укомплектовать дополнительным ремнем.

Второй вариант конструирования заключается в сборке дробилки, оборудованной рабочей матрицей из пил. Для ее сборки нужно:

1. Поочередно закрепить на рабочем валу мотора шайбы и пилы, скрепив их по бокам гайками. Шайбы между пилами должны быть обязательно, так как иначе твердосплавные края режущих органов будут прижиматься друг к другу и сдавливаться по мере закручивания гаек;
2. Напрессовать на вал подшипники и установить их в обоймы, приваренные к трубчатой раме;
3. Закрепить приводной ремень на шкивах и правильно отрегулировать его натяжение;
4. Установить двигатель, используя скользящую фиксацию;
5. Сварить рабочую камеру и защитный кожух;
6. Оборудовать самодельную дробилку колесами и рукояткой для удобства при транспортировке.

Готовый измельчитель веток потребуется протестировать. Для этого нужно установить его на ровной поверхности, запустить двигатель и приступить к измельчению древесины. Начать стоит с тонких веток и сучьев, постепенно увеличивая их диаметр. Ветки должны загружаться вперемешку с листьями и травой – это позволит убедиться в эффективности работы самоделки с разными видами сырья.

Если во время работы были обнаружены скрипы или повышенная вибрация, то нужно выключить измельчитель и проверить крепления его рабочих узлов. Ослабленные болты потребуется закрутить до конца. Кроме того, нужно проследить за уровнем шума двигателя. Во время работы он не должен «захлебываться» или «свистеть». Если он издает такие звуки, значит, нужно проверить натяжение приводного ремня.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Обычно, когда на дачном участке собирается большое количество веток, их просто сжигают на костре. Ну не солить же их.

Впрочем, есть и другие варианты утилизации. Например, можно «перемолоть» ветки на щепу и получить полезное сырье для овощных грядок.

В сегодняшней статье мы расскажем, как самостоятельно изготовить и собрать измельчитель веток. Такая вещь пригодится любому дачнику!

Содержание

Измельчитель веток из вала с ножами от фуговального станка

Первым делом нужно будет изготовить раму, на которой будут располагаться основные элементы конструкции. Отрезаем заготовки из профильной трубы или металлического уголка. Свариваем их.

Далее нам потребуется вал с барабаном и режущими ножами (можно снять со старого фуговального станка).

Устанавливаем вал на раму, предварительно разметив и просверлив крепежные отверстия, и потом прикручиваем на болты.

На следующем этапе отрезаем кусок швеллера и два уголка. Привариваем уголки по краям швеллера, как показано на фото ниже.

В раме высверливаем отверстия, а в уголках прорезаем пазы. Крепим получившуюся площадку к раме. Она служит для подачи веток.

Под валом внутри рамы устанавливаем электродвигатель. С помощью ремня соединяем шкив двигателя с рабочим валом.

Вырезаем лоток из листового металла и привариваем его внутри рамы с небольшим выпуском. Он служит для отвода щепы и одновременно — защитным кожухом для электродвигателя.

Над валом с ножами тоже нужно сделать кожух.

В завершении останется только изготовить из листового металла приемный бункер для веток. Привариваем его к основной конструкции.

Видео по теме

Подробно о том, как сделать измельчитель веток, можно посмотреть в авторском видеоролике ниже. Идея принадлежит автору YouTube канала Mr Novruz.

Измельчитель веток своими руками различные конструкции

Иногда для изготовления собственной самоделки нужно пересмотреть множество готовых вариантов. Оптимальная конструкция измельчителя может быть у каждого своя. Размеры могут зависеть от запасов материала в мастерской, так же от мощности электродвигателя или иного привода. Что касается удобства использования, то и здесь можно проявить изобретательность и внести свою изюминку в конструкцию.

Как сделать дробилку веток своими руками

Что делать с ветками, которые неизбежно собираются в кучки после каждого дачного сезона?

Раньше с этим проблем не было: развели костер побольше и от веток только одна зола оставалась, которая служила удобрением. Двойная польза получалась.

С недавних пор костры на участках разводить нельзя, поэтому единственно правильное решение — «перемолоть» ветки на мульчу.

Для этого вам пригодится измельчитель. Также можно назвать данный аппарат дробилкой. Они бывают разными — в нашем случае для дерева.

В сегодняшней статье мы расскажем, как самостоятельно изготовить измельчитель для веток. За основу самоделки возьмем идею, которой поделился автор YouTube канала Diamleon Diy Builds.

Необходимые материалы:

• листовой металл толщиной не менее 10 мм;
• строительный уголок;
• шестигранник;
• корпусные подшипники.

При желании конструкцию можно сделать мобильной. Для этого в список материалов необходимо будет добавить колесики.

Основные этапы работ

Из листового металла вырезаем две квадратных пластины. Высверливаем в них отверстия: в центре и по краям — для крепления корпусных подшипников.

Далее из того же листового металла нужно вырезать основание. Привариваем к нему две боковых стенки, установив их параллельно друг другу.

Обратите внимание: сделать это нужно максимально точно, иначе потом придется все переделывать.

Сверху привариваем крышку.

Из шестигранника вытачиваем вал. Сверлим в нем отверстия для крепления ножей.

Прикручиваем к боковым стенкам корпусные подшипники и устанавливаем вал.

На следующем этапе приступаем к изготовлению ножей. Их мастер также решил сделать из толстого листового металла.

Вырезаем три одинаковых пластины. С одной стороны вырезаем пазы, с другой — выполняем заточку режущей кромки под углом 45 градусов. Крепим ножи к валу.

Из строительного уголка свариваем станину. К нижней части крепим колесики (все-таки мобильная конструкция всегда практичнее).

На вал с ножами надеваем шкив. В нижней части станины привариваем опорную площадку для электродвигателя. Устанавливаем мотор, и соединяем ремнем приводной и ведомый шкивы. Самодельный измельчитель веток готов.

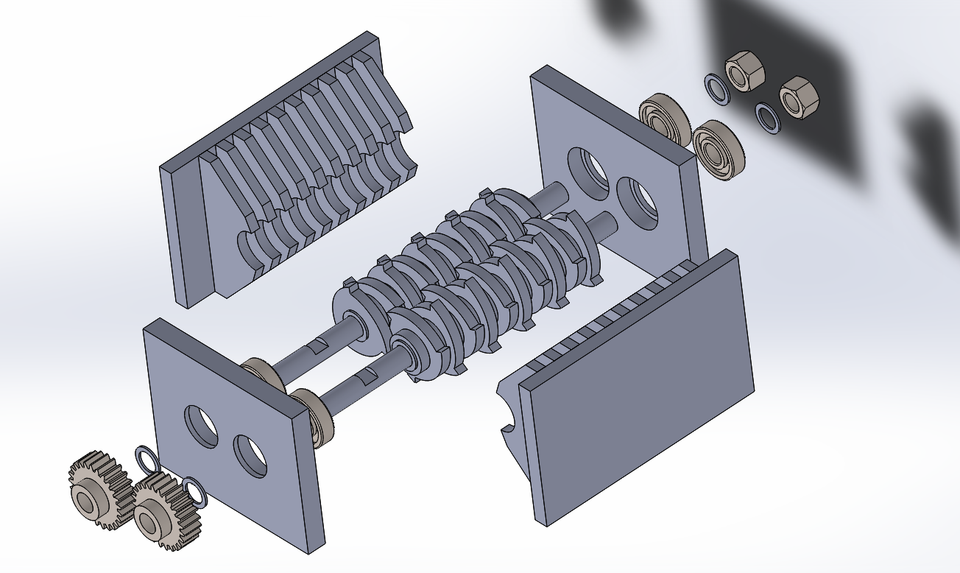

Чертёж измельчителя веток

Для понимания устройства предлагаем чертёж основного элемента данной дробилки. Ваш измельчитель может быть абсолютно других размеров.

Видео по теме

Процесс изготовления данного агрегата, а также его испытания можно посмотреть в авторском видеоролике ниже.

Making Wood Chipper

Измельчитель веток из бензинового двигателя

В данном обзоре автор поделится своим опытом изготовления самодельного измельчителя веток.

Для этого потребуются различные обрезки металлолома и бензиновый двигатель. Также надо будет сделать (или приобрести на металлоприемке) бак для топлива.

Первым делом нужно изготовить диск с тремя режущими ножами (они и будут измельчать ветки).

Для чего вообще измельчать?

Во-первых, ветки, которые остаются после обрезки деревьев, занимают место на участке. В печку их не засунешь, а сжигать — можно и штраф получить.

Во-вторых, измельченное сырье можно использовать в качестве мульчи.

Советуем вам также прочитать: как сделать строительную тележку для дачи или частного дома.

Изготовление режущих ножей

Из листа металла автор вырезает диск нужного диаметра. В нем надо вырезать болгаркой прорези под ножи, а также просверлить отверстия для крепления ножей.

Далее автор вырезает сами ножи. Их надо будет закалить и заточить. После этого сверлим в них отверстия, и крепим к диску.

С обратной стороны диска мастер приваривает выточенную на токарном станке шайбу.

Основные этапы работ

На следующем этапе автор вырезает из листового металла две стенки корпуса — переднюю и заднюю. В передней стенке надо вырезать квадратное отверстие для загрузки веток.

По центру заготовок сверлим отверстия под вал. Привариваем посадочные места под подшипники.

Вырезаем полосу металла, привариваем ее к одной из стенок, после чего сверлим отверстия, и стягиваем корпус станка болтами М8.

Потом нужно будет изготовить станину с ручкой из круглой трубы.

Крепим к станине ось с колесами, чтобы эту бандуру было удобно перемещать с одного места на другое.

Изготавливаем и крепим к станине загрузочный бункер (автор использует для этого куски листового металла).

На последнем этапе останется только покрасить металлоконструкцию, после чего можно приступать к финальной сборке станка.

Собираем измельчитель веток

Устанавливаем диск с режущими ножами внутрь корпуса, крепим бензиновый двигатель и бензобак.

На вал с режущими ножами надеваем шкив. При помощи ремня соединяем его с ведущим шкивом, установленным на двигателе.

Наша самоделка готова, и можно испытать ее в работе. Не забывайте о технике безопасности — работайте в перчатках и защитных очках.

Читайте также: быстрый способ удаления старого пня на дачном участке. Берите на заметку.

Видео по теме

Подробно о том, как сделать измельчитель веток на базе бензинового двигателя, смотрите на видео ниже. Идеей поделился автор YouTube канала DIY WAI WAI.

ХРЕНОРЕЗКА измельчитель веток ЗАРАБОТАЛА!!! У меня получилось!!

Самодельный измельчитель веток из бензопилы

В данном обзоре автор покажет, как сделать мощный измельчитель веток для дачи и частного дома. Собирать агрегат будем на основе цепной бензопилы.

Для чего нужен измельчитель?

Как понятно из названия, самоделка нужна для измельчения веток, которые в большом количестве остаются после обрезки деревьев.

Почему просто не сжечь ветки? Теоретически можно. Но есть пара нюансов.

Чтобы сжечь ветки в дровяной печи, их нужно сначала порубить топором или распилить на куски подходящей длины — целыми же их в печь не запихаешь. А на это требуется тратить время.

Можно сжечь на участке, но далеко не всегда есть место, где это можно сделать, к примеру, если там посажены овощи. Да и за разведения костра на участке можно схлопотать приличный штраф.

Как вариант, для безопасного сжигания веток, травы и прочего мусора, можно использовать металлическую бочку с колосником.

Но в измельчении веток есть свои плюсы. Например, полученную в итоге щепу можно использовать в качестве топлива для твердотопливного дровяного котла.

Кроме того, щепу можно использовать для мульчирования овощных грядок или в качестве сырья для копчения мяса и рыбы.

Приступаем к изготовлению самоделки

Первым делом отрезаем кусок листового металла подходящего размера. Сверлим в нем отверстия, после чего прикручиваем к корпусу бензопилы.

Отрезаем кусок кругляка, и привариваем к нему тарелку сцепления от бензопилы.

После этого надо будет вырезать квадратную пластину из металла. Сверлим в ней отверстия и прикручиваем корпусный подшипник. Надеваем на вал.

Из куска стальной круглой трубы и двух заглушек с отверстием по центру мастер изготавливает барабан. Его тоже надеваем на вал.

Далее подготавливаем цепи для бензопилы. Привариваем их к барабану из трубы.

На последнем этапе останется только прикрепить к пластине второй корпусный подшипник. Затем надеваем его на вал.

Затем получившийся пильный барабан, который и будет измельчать ветки, автор соединяем со сцеплением бензопилы.

Нижнюю часть корпусных подшипников необходимо будет приварить к пластине (основанию), прикрученной к корпусу бензопилы.

Повышаем безопасность конструкции

Дополнительно автор отрезает два кусочка металла, которые приваривает сверху корпусных подшипников.

К ним привариваем кусок металлической пластины, которая будет выступать в качестве защитного кожуха.

Затем еще одну пластину толщиной 6-8 мм автор приваривает к основанию всей конструкции. Самоделка готова к использованию.

Подробно о том, как сделать измельчитель веток из бензопилы, можно увидеть в видеоролике ниже. Идеей поделился автор YouTube канала Diamleon Diy Builds.

Chain Saw HACK — Make A Wood Chipper | DIY

Садовый измельчитель для травы и мелких веток

Садовый измельчитель пригодится в саду или на дачном участке — с помощью этого агрегата можно измельчить скошенную траву и мелкие «мясистые» ветки молодых растений.

Основным материалом для изготовления измельчителя является металлический уголок. Также потребуются заготовки из листового металла.

Первым делом из уголков и листового металла необходимо изготовить корпус, внутри которого будет находиться режущий нож. Корпус состоит из двух частей, соединенных друг с другом с помощью петель.

Советуем также прочитать, как изготовить мощный электронасос, который можно использовать для перекачивания воды из искусственного или природного водоема.
Далее из уголков свариваем станину измельчителя.

Привариваем к ней корпус, и потом зачищаем сварные швы болгаркой. В корпусе вырезаем круглое отверстие.

Основные этапы работ

На следующем этапе к нижней части станины (с одной из ее сторон) привариваем ось с колесами — для удобства перемещения. Также привариваем основание для электродвигателя.

К верхней части станины крепим два корпусных подшипника. Затем из листового металла делаем лоток для травы и веток.

Устанавливаем двигатель на подготовленное для него основание. На вал надеваем шкив и соединяем его ремнем с шкивом на валу электромотора.

На основной вал крепим режущий нож. Чтобы задняя дверца корпуса случайно не открылась во время работы измельчителя, крепим к ней защелку.

Видео по теме

Подробнее о том, как своими руками изготовить садовый измельчитель для травы и мелких веток, смотрите в видеоролике ниже. Идеей поделился автор YouTube канала khám phá và sáng tạo.

Hướng dẫn làm máy xay cỏ, xay chuối đơn giản mà hiệu quả

Измельчитель для веток на основе маленькой болгарки

В данном обзоре мастер поделится с нами простой и бюджетной идеей, как сделать измельчитель для веток на основе УШМ (болгарки).

Первым делом из листового металла необходимо будет вырезать диск подходящего диаметра. Делаем разметку и сверлим в нем отверстия.

Еще одно отверстие вырезаем уже с помощью болгарки. Внутреннюю часть обрабатываем напильником, чтобы не было заусенцев.

Советуем также прочитать обзорную статью на тему: как сделать универсальную тележку для заточки стамесок в условиях домашней мастерской.

Далее отрезаем кусок круглой трубы и привариваем его к металлическому диску. Сварные швы зачищаем болгаркой.

Основные этапы работ

На следующем этапе отрезаем от листового металла кусок полосы, сгибаем его и привариваем к ранее вырезанному диску.

Отрезаем второй диск и вырезаем в нем круглое отверстие. Привариваем его к первому диску.

Во втором диске сверлим отверстия и привариваем к ним гайки (они нужны для того, чтобы можно было прикрепить третий диск).

Далее вырезаем третий диск, сверлим по центру отверстие и привариваем кусок круглой трубы.

На последнем этапе останется только изготовить режущий нож. После этого можно приступать к сборке. Третий диск крепим ко второму при помощи болтов.

Видео по теме

Подробнее о том, как сделать измельчитель для веток на основе маленькой болгарки, смотрите на видео ниже. Этой идеей поделился автор YouTube канала ideas corner.

AMAZING IDEA! UNIQUE & ANGLE GRINDER HACKS

Измельчитель мелких веток из старого двигателя и УШМ

Для измельчения мелких веток на даче можно использовать измельчитель. Его несложно сделать своими руками из УШМ и старого (нерабочего) двигателя.

Первым делом разбираем старый двигатель. Корпус откладываем пока в сторону, а сейчас нам потребуется ротор.

С помощью болгарки обрезаем и затачиваем металлические пластины ротора. В результате у нас получились режущие ножи.

Читайте также статью-обзор: как своими руками изготовить каретку с направляющей для болгарки.

В корпусе электродвигателя необходимо будет вырезать два прямоугольных отверстия: для подачи веток и для вылета опилок.

Основные этапы работ

На следующем этапе из отрезков уголка автор делает станину для электродвигателя. Собираем мотор и крепим его к станине.

Из кусков листового металла необходимо сделать крепления для болгарки. Прикручиваем крепления к корпусу редуктора УШМ.

Далее соединяем вал болгарки с валом электродвигателя. К корпусу мотора автор приваривает кусок уголка. Приварить его нужно таким образом, чтобы он не касался своей полкой режущих ножей.

На последнем этапе останется только покрасить все детали, и можно приступать к сборке нашей самоделки.

Подробно о том, как изготовить измельчитель для веток, вы можете посмотреть в авторском видеоролике. Идея от автора YouTube канала Rough Hands and Unusual Ideas.

AMAZING HOME MADE INVENTIONS YOU NEED TO SEE 2020

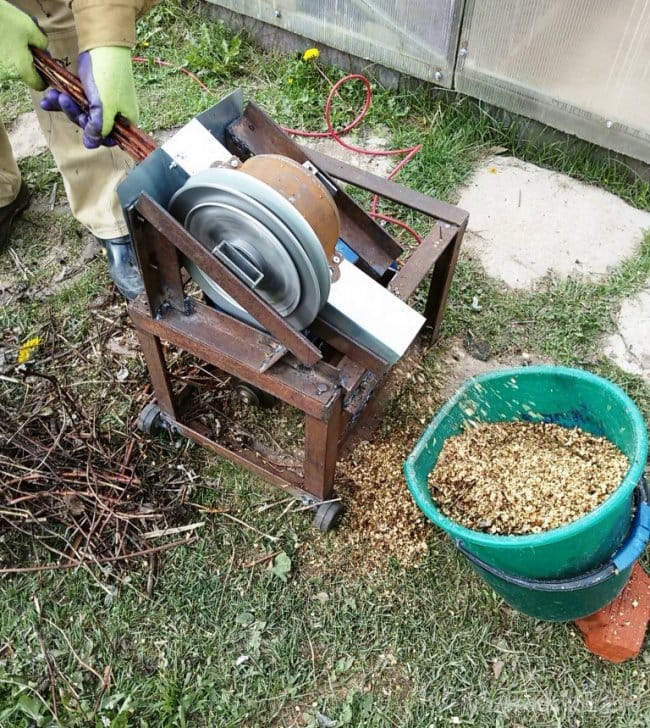

Станок для измельчения веток из УШМ и пильных дисков

В данном обзоре автор демонстрирует процесс изготовления простого самодельного мини станка для измельчения небольших веток. Такая приспособа пригодится в домашнем хозяйстве.

Получившиеся после измельчения веток опилки можно использовать для мульчирования грядок или в качестве удобрения.

Основой для этого приспособления послужат пильные диски и болгарка. Также потребуются различные куски металла, которые можно найти под ногами прямо в мастерской или в гараже.

Рекомендуем также прочитать обзорную статью на тему: как изготовить своими руками самодельный садовый измельчитель для веток.

Первым делом отрезаем кусок швеллера и срезаем часть полок (уменьшаем их высоту). После этого делаем разметку на заготовке и сверлим четыре отверстия на сверлильном станке или с помощью дрели.

На получившуюся площадку устанавливаем два корпусных подшипника и фиксируем их с помощью болтов. В данном случае (для удобства обслуживания) мастер решил использовать болты с головкой под шестигранный ключ.

Основные этапы работ

На следующем этапе площадку с подшипниками привариваем к куску листового металла. Вырезаем пластину, сверлим в ней отверстие и тоже привариваем к основанию под углом 90 градусов.

Из стального кругляка вытачиваем вал. Надеваем на него металлическую шайбу и обвариваем. Вставляем вал в подшипники. Шайба служит дополнительным упором. На вал надеваем пильные диски по дереву.

Между дисками вставляем по две шайбы, чтобы был небольшой зазор. Вырезаем еще одну пластину с отверстием под вал, и привариваем ее к основанию.

Далее к верхней части двух боковых пластин автор приваривает третью пластину. Сварные швы зачищаем болгаркой.

На последнем этапе останется только приварить к основанию опорный столик, по которому будут подаваться ветки, и сделать крепления для УШМ. Устанавливаем болгарку, и самоделка готова.

Видео по теме

Подробно о том, как изготовить мини станок для измельчения веток, можно посмотреть на видео ниже. Этот обзор создан на основе видеоролика с YouTube канала Diamleon Diy Builds.

Angle Grinder HACK — Make A Wood Chipper | DIY

Самодельная мини дробилка для измельчения веток

В данном обзоре автор показывает процесс изготовления самодельной мини дробилки для измельчения веток деревьев и кустарников. Полученную щепу можно использовать в качестве мульчи.

В качестве привода автор использует электродвигатель (желательно мощностью не менее 1 кВт). Остальные детали можно сделать из обрезков металла.

Первым делом необходимо вырезать две металлические пластины квадратной формы (они должны быть одинакового размера).

Рекомендуем также прочитать статью-обзор: как изготовить компактный садовый измельчитель для веток. Возможно, кому-то больше понравится именно этот вариант дробилки.

В первой пластине мастер сверлит крепежные отверстия под болты, а также одно центральное отверстие под вал двигателя. Крепим пластину к корпусу двигателя.

Основные этапы работ

Из пильного полотна для пилорамы автор вырезает прямоугольную пластину, из которой делает режущий нож.

После этого прикручиваем вторую квадратную пластину. Зазор между пластинами автор закрывает при помощи металлической полосы. Внизу нужно будет оставить небольшой зазор для щепы.

На следующем этапе мастер вырезает квадратное окно во второй пластине, чтобы приварить приемный бункер. Можно сварить его из кусков металла или использовать квадратную профильную трубу.

Из уголков необходимо сварить раму, на которой будет стоять электродвигатель. К ней автор приваривает ножки из круглой трубы.

Потом останется только зачистить сварные швы болгаркой с лепестковым диском и покрасить изготовленные детали. Садовый измельчитель готов. Как видите, нет ничего сложного – при желании подобную конструкцию сможет сделать каждый.

Подробнее о том, как своими руками изготовить самодельную мини дробилку для измельчения веток, можно посмотреть в авторском видеоролике.

Электрический станок для рубки веток с цепным приводом

На дачном участке часто собирается много толстых веток, которые необходимо переработать.

Варианта три: спалить все одной кучей (но за такое можно и штраф получить), перемолоть в щепу или нарубить на дрова. Сегодня нас интересует третий вариант.

Рубить ветки топором — ну такое себе занятие. Пилить — долго. А почему бы не сделать электрический станок для рубки веток?

Отличная приспособа, которая пригодится как на даче, так и в частном доме. Материала много не нужно, а толку будет много.

Основные этапы работ

Для начала необходимо изготовить станину, на которой будут располагаться все основные элементы конструкции. Можно сделать ее из чего угодно. В данном случае станина сварена из металлического уголка.

Далее нам потребуются две полосы металла.

Одну из них надо приварить сбоку станины в верхней ее части, а из второй изготавливаем режущий нож. Затачиваем болгаркой.

К станине привариваем крепление и устанавливаем режущий нож, как показано на фото ниже. Главное условие — нож должен свободно двигаться вверх-вниз.

На следующем этапе отрезаем кусок стального кругляка (это будет вал) и привариваем к нему стальной диск (эксцентрик). На вал надеваем корпусные подшипники и крепим их к станине.

С другой стороны вала надеваем звездочку. Потом устанавливаем электродвигатель и соединяем его с валом с помощью цепи.

В завершении останется только соединить передний край режущего ножа с эксцентриком. Для этого мы будем использовать кусок металлической полосы.

Вот такое приспособление у нас получилось. Отлично справляется с ветками малой и средней толщины, и экономит ваше время.

Видео

Подробнее о том, как своими руками сделать электрический станок для рубки веток, можно посмотреть ниже — в авторском видеоролике. Своим личным опытом поделился автор YouTube канала WEAREX Toys.

Making a Firewood Cutting Machine | Best DIY Firewood Processing Machine

Самодельный измельчитель веток на базе бензинового двигателя

Рассказываем, как сделать своими руками компактный садовый измельчитель веток без использования подшипников, шкивов и клиновых ремней.

Передняя и задняя часть корпуса изготовлены из листового металла толщиной 6 мм. Боковые стенки корпуса и вход для веток имеют толщину 2 мм. Режущий диск сделан из металла толщиной 10 мм и имеет окружность 260 мм.

Обратите внимание: максимальная толщина веток, которые можно измельчить в измельчителе, составляет около 50 мм.

Самодельное приспособление работает хорошо, само втягивает ветки, а дополнительно установленный отвод позволяет собирать щепу и разбрасывать ее на участке. В качестве привода используется бензиновый двигатель мощностью 6,5 л.с.

Своим личным опытом изготовления и сборки самодельного измельчителя веток поделился с нами автор YouTube канала Made in Poland.

Основные этапы работ

Первым делом из листового металла толщиной 6 мм вырезаем заднюю стенку корпуса-улитки. Крепим ее к двигателю.

На вал двигателя дополнительно устанавливаем насадку-переходник для крепления режущего диска с ножами. Фиксируем ее с помощью болтов.

Далее вырезаем режущий диск и делаем в нем две технологических прорези, как показано ниже. Высверливаем четыре отверстия для крепления насадки-переходника. Устанавливаем режущий диск на вал двигателя. Пока только временно.

На следующем этапе из толстого металла изготавливаем ножи для измельчения веток. Вырезаем прямоугольные бруски, делаем скос с одной из сторон и затачиваем на заточном станке. Крепим ножи спереди режущего диска.

С задней стороны крепятся два уголка, которые будут направлять щепки к выходному отверстию.

Отрезаем заготовки нужного размера из листового металла толщиной 2 мм и 6 мм, после чего приступаем к сборке кожуха в форме улитки.

В передней части собранного корпуса вырезаем отверстие для подачи веток и привариваем кусок профильной трубы, как показано на фото ниже.

В завершении останется только изготовить и закрепить загрузочную воронку для веток и установить всю конструкцию на опорную площадку с колесиками (для удобства транспортировки).

Разбираем измельчитель, хорошо зачищаем все сварные швы и красим металлические элементы.

Затем снова собираем и можно приступать к работе.

Дополнительно к выходному отверстию подсоединяется труба с отводом на конце, из которой будут вылетать щепки.

Также можно снять трубу с отводом и надеть на выходное отверстие мешок, тогда измельченный материал будет попадать сразу в него. Очень удобно.

Видео: как сделать лучший измельчитель веток

Branches will Never be a Problem again — Wood Chipper build

Андрей Васильев

Задать вопрос

Измельчители древесных отходов для древесных отходов различной геометрии

Древесина является ценным сырьем, которое можно использовать до последней щепы. При переработке в древесную щепу древесные отходы можно использовать для прямого производства энергии в установках для сжигания или для производства брикетов. Измельчители древесных отходов WEIMA идеально подходят для превращения крупногабаритного лома в товар, которым легче управлять.

Дальнейшие действия зависят от вас — читайте предложения!

О измельчении древесины

• Сурок

  Одновальный измельчитель

  Экономичный и компактный измельчитель древесины

  Исследуйте машину

• ВЛ 4

  Одновальный измельчитель

  Проверенная классика

  Исследуйте машину

• WL 6

  Одновальный измельчитель

  Проверенная классика с ротором длиной 800 мм

  Исследуйте машину

• ВЛ 6 С

  Одновальный измельчитель

  С большим диаметром ротора

  Исследуйте машину

• ВЛ 8

  Одновальный измельчитель

  Проверенная классика с длиной ротора 1000 мм

  Исследуйте машину

• WL 10

  Одновальный измельчитель

  Компактная машина с рабочей шириной 1000

  Исследуйте машину

• WL 15

  Одновальный измельчитель

  Универсальный измельчитель с сеткой на болтах

  Исследуйте машину

• WL 20

  Одновальный измельчитель

  Универсальный измельчитель с сеткой на болтах и ​​рабочей шириной 2000 мм

  Исследуйте машину

• ВЛК 800

  Одновальный измельчитель

  Экономичная компактная машина с вырезом для конвейерной ленты

  Исследуйте машину

• ВЛК 1000

  Одновальный измельчитель

  Экономичная компактная машина с рабочей шириной 1000 мм

  Исследуйте машину

• ВЛК 2000

  Одновальный измельчитель

  Проверенный мультиталант с рабочей шириной 2000 мм

  Исследуйте машину

• Бивер 400

  Горизонтальный измельчитель

  Со скошенной ручной подачей

  Исследуйте машину

• Тигр 400

  Горизонтальный измельчитель

  Подача материала с подающими роликами

  Исследуйте машину

• Тигр 600

  Горизонтальный измельчитель

  Подача материала с подающими роликами и ротором длиной 600 мм

  Исследуйте машину

• Тигр 800

  Горизонтальный измельчитель

  Подача материала с подающими роликами и ротором длиной 800 мм

  Исследуйте машину

• Тигр 1000

  Горизонтальный измельчитель

  Подача материала с подающими роликами и ротором длиной 1000 мм

  Исследуйте машину

• ЗМ 30

  Измельчитель с четырьмя валами

  Для длинных и объемных материалов

  Исследуйте машину

• ЗМ 40

  Измельчитель с четырьмя валами

  Для длинных и объемных материалов

  Исследуйте машину

• ЗМ 50

  Измельчитель с четырьмя валами

  Для длинных и объемных материалов

  Исследуйте машину

• Вудвольф

  Измельчитель

  Мощный предварительный измельчитель/измельчитель поддонов, ДСП, ящиков и мебели

  Исследуйте машину

Не та машина, которую вы искали? Отправьте нам свой индивидуальный запрос заявки.

Истории успеха

Что думают наши клиенты

У Британии есть шреддеры

При просмотре «Голос», «Х-фактор» или «Британия ищет таланты» многие зрители не задумываются о том, что на самом деле происходит с…

Читать далее

ГАРАНТ – Гарантия устойчивого развития

GARANT Türen und Zargen GmbH — одна из ведущих компаний в области производства дверей и коробок. Компания была основана…

Читать далее

Использование древесных отходов для обогрева мастерской

Магазин «RD Shopfitting» измельчает древесные отходы с помощью одновального измельчителя WEIMA WL 15, чтобы использовать их для производства энергии.

Читать далее

Команда мечты для утилизации древесины

CNC World, британский поставщик станков с ЧПУ, недавно начал перерабатывать свои древесные отходы механическим способом, чтобы экономить ресурсы.

Читать далее

Преодоление разрыва: программа практического обучения деревообработке способствует развитию квалифицированной рабочей силы

Джим Веллевер, начальник отдела Учебного центра по изготовлению столярных изделий и столярных изделий, руководит отделом в столярной мастерской на территории кампуса, который обучает…

Читать далее

Компания BlueLinx из Флориды зарабатывает деньги на древесном ломе

BlueLinx из Лейк-Сити заметили значительное количество лома, сходящего с их линий по производству пиломатериалов. Эти кусочки…

Читать далее

Компания из Южной Каролины извлекает выгоду из измельчения и переработки

В Чарльстоне и окрестностях высокий спрос на жилье. По оценкам компании, 90% ее продукции…

Читать далее

Экологически чистый карибский ром

Ларри Уоррен, чья семья взяла на себя ответственность за плантацию площадью 400 акров в 2006 году, производит не только типичный карибский ром. Он…

Читать далее

Хольц дир! Экологически безопасное производство брикетов на предприятии Augustinuswerk Jessen

Здесь очень многолюдно. Каждый день через конвейерные ленты Augustinuswerk проходят 3000 древесных брикетов. Через далее…

Читать далее

Брикеты из садовой мебели

Компания занимается производством высококачественной деревянной садовой мебели в Нантвиче (Великобритания) с 1926 года. Древесные отходы накапливаются до…

Читать далее

Автоматическая переработка древесных отходов при производстве кухонных столешниц

Оптимизированная раскройка – минимальное количество древесных отходов Кухонные столешницы складируются в виде необработанных шаблонов до 600, 900 или…

Читать далее

Компания по измельчению древесины становится более прибыльной

Распространенная проблема: в середине 2014 года компания приобрела измельчитель WEIMA WLK 8 с V-образным ротором. Это…

Читать далее

«Мы искали лучших»

Elbau Küchen AG специализируется на высококачественных индивидуальных кухнях. 86 сотрудников производят от 80 до 100 кухонь каждую неделю в…

Читать дальше

Посмотреть другие истории успеха

Нужен измельчитель веток? Вот что нужно знать перед покупкой

В связи с тем, что лесная промышленность должна расти в геометрической прогрессии в течение следующих нескольких лет — согласно отчету Global Market Insights, до более чем 17 миллиардов долларов к 2026 году — тяжелая техника для этого сектора пользуется большим спросом во всем мире. Соединенные Штаты. Как для компаний по управлению деревьями с крупномасштабными операциями, так и для небольших независимых подрядчиков это прекрасное время для инвестиций в новое оборудование для наращивания бизнеса. Другими словами, автовышки, грейферы и грузовики для перевозки щепы. Каждый из них имеет несколько различное применение в работе по обрезке и удалению деревьев, и какое оборудование вы должны выбрать, зависит от того, какую работу вы собираетесь выполнять. Если вы хотите пойти по пути вырубки и измельчения поваленных деревьев и веток для облегчения удаления, вам нужно инвестировать в грузовик для щепы.

Вместе с ним вам также понадобится измельчитель веток. Это оборудование будет ехать позади грузовика со щепой, создавать щепу из больших кусков дерева, а затем стрелять этой щепой в заднюю часть автомобиля для утилизации за пределами площадки.

В предыдущей статье мы предоставили информацию, необходимую для принятия правильного решения о покупке щеповоза. (Прочтите это, нажав ЗДЕСЬ.) Теперь мы более подробно рассмотрим промышленные измельчители древесины, которые снабдят ваш грузовик щепой и помогут вам в работе по коммерческому управлению деревьями.

Что такое измельчитель древесины?



Измельчитель древесины (также известный как измельчитель деревьев) — это машина, которая используется для измельчения ветвей, стволов и ветвей деревьев на щепу. Они значительно упрощают уборку после ухода за растительностью. Грузовики могут перевозить гораздо больший груз, когда древесина измельчается таким образом, поэтому время, рабочая сила и бюджет, необходимые для выполнения лесозаготовительных работ, значительно сокращаются с помощью измельчителя древесины.



Измельчители переносные и установлены на колеса, поэтому их можно буксировать за грузовиками для щепы, с которыми они работают в тандеме. Двигатель внутреннего сгорания обеспечивает их мощность от 3 лошадиных сил (2,2 кВт) до 1 000 лошадиных сил (750 кВт). На грузовики можно установить рубительную машину более высокого класса, которая справляется с крупномасштабными работами. Как правило, эти модели имеют еще и гидравлический кран.



Куски щетки и дерева подаются в бункер с защитным кольцом, которое перемещает их в собственно режущий механизм (ножи установлены на вращающемся рабочем колесе). Затем древесина выбрасывается в виде щепы в самосвальный контейнер грузовика по желобу. Размер отдельных чипсов зависит от выбранной конфигурации измельчителя.

Дисковые и барабанные измельчители

Первоначальная конструкция измельчителя представляет собой дисковый измельчитель, ножи которого установлены на стальном диске в качестве измельчающего механизма. Реверсивные колеса с гидравлическим приводом подтягивают древесину из бункера к диску, и когда диск вращается, лезвия разрезают древесину на щепки. Диаметр материала дисковых измельчителей потребительского класса колеблется от 6 до 18 дюймов, тогда как диаметр промышленного класса может достигать 160 дюймов.

Коммерческие компании по уходу за деревьями часто выбирают дисковую конструкцию, и многие операторы говорят, что они производят более однородную щепу, чем барабанные измельчители. Однако небольшие гибкие ответвления могут проходить через прорези диска, что приведет к ухудшению качества стружки.

Барабанные измельчители используют более новую систему, включающую стальной барабан (приводимый в действие двигателем), расположенный параллельно бункеру, который вращается по направлению к выходному желобу. Барабан также функционирует как механизм подачи, протягивая материал по мере его измельчения.

Барабанная дробилка может измельчать не только большие бревна, но и мелкие ветки деревьев и волокнистый материал (например, пальмы). Он имеет компактную конструкцию, надежен и прост в эксплуатации.

Основным параметром рубительной техники является длина щепы. Таким образом, вы можете оценить его производительность, проверив качество производимых чипов. Когда размер древесной щепы сбалансирован, а содержание детрита и кусков низкое, вы получаете продукт хорошего качества.

Каковы подклассы измельчителя древесины?

• Измельчитель древесины: Меньше измельчителя с полутупыми лезвиями. Разница между измельчителем древесины и измельчителем древесины заключается в том, как они измельчают материал. В то время как измельчители ломают ветки и более крупные ветки, измельчители будут работать с более мелкими растительными остатками, такими как листья, создавая мульчу и компост.
