Устройство и принцип работы трехходового крана для отопления

Трехходовой кран (тройник) – это специальное устройство, регулирующие температуру потока воды. Он используется для перераспределения горячего потока в системе отопления. С его помощью происходит оптимизация работы полностью всего механизма, предотвращение и профилактика от гидравлических ударов.

Тройник применяется:

в системах водоснабжение горячей водой;
в контурах отопления;
в системах водопровода.

Как правило, устройство такого типа используется для отопительных конструкций с несколькими узлами и контурами, чтобы стабилизировать температуру во всех радиаторах. Использование такого изделия позволяет контролировать поток горячей воды, распределять ее по разным участкам (например, дом, летняя кухня, гараж) и регулировать температурный режим каждого радиатора, расположенного в любой комнате.

Преимущества трехходового крана

К положительным качествам устройства принадлежат:

Компактный размер.
Высокий уровень функциональности.
Простота в использовании и техобслуживании.
Хорошая степень герметичности затвора.
Длительный период использования.
Низкий уровень гидравлического отпора.
Отсутствие зон застоя.
Легкий монтаж.
Нет необходимости в ежедневном уходе.
Удобное и легкое переключение.

Но, несмотря на все плюсы, существует несколько минусов в его работе.

К минусам относят:

Заклинивание вентиля из-за некорректной эксплуатации.
Дешевые изделия очень быстро выходят из строя.
Установка, как правило, происходит в отопительных системах с маленьким диаметром трубопровода.

Конструкция крана

Конструкция устройства по своей форме напоминает тройник с Т-образным направлением трубок. Именно из-за этой особенности он называется «трехходовой кран» или как его еще именуют «тройник».

Изделие включает в себя несколько частей:

Герметичный корпус, выполненный из металла (чугун, бронза, сталь углеродистая или латунь).
Затвор с разными по форме проходными каналами.
Три патрубка (отверстия):
- выходное;
- с подводом горячей воды;
- с подводом холодной воды.

Тройник обладает и дополнительными характеристиками, которые прописываются на его упаковке. К ним принадлежат:

Тип вмонтированного в систему затвора (конусный, цилиндрический или шаровой).
Принцип крепления (фланцевый, цапковый, муфтовый, вварной или штуцерно-торцовый).
Механика (посадка) в затворе (натяжная либо сальниковая).
Метод управления (ручной, привод или электроника).
Форма клапана-заглушки (S, T, L).
Укомплектованность дополнительными датчиками или устройствами.

Схема включения трехходового клапана в систему отопления

Принцип действия

Чтобы изделие работало, к нему следует одновременно подсоединить холодный и горячий потоки воды. Сама схема монтажа представлена в виде стрелочек, обозначающих направление потоков. Поток с горячей водой выступает как теплоноситель (подача, которая идет от котла), а холодный – обратка.

Между патрубками крана установлен вентиль, который регулирует, чтобы вода подавалась в два отверстия из трех. В соответствии с положением установки и ее подключения подразделяют две функции:

смешивание потоков холодной и горячей воды;
разделение с одной линии на два выхода.

В зависимости от положения вентиля возможны следующие ситуации:

вентиль открыт наполовину – у выходящего потока средняя температура воды;
вентиль открыт полностью – горячий поток идет напрямую из котла и вода имеет максимальную температуру;
вентиль закрыт – в выходящий поток идет только холодная вода.

Разновидности кранов

Классификация изделия по разным признакам:

В зависимости от вентиля, различают:
- Регулирующий. Он оборудован электромеханическим устройством, которое открывает нужные клапаны. Еще в его комплектацию входит шток с ручной или автоматической регулировкой. Важно! Шток не выбить даже самым сильным давлением воды, поскольку он расположен внутри устройства.
- Запорный. В его комплекции есть шаровое приспособление, которое переключает поток воды. Особенность этого устройства в том, что его устанавливают на системы с низким давлением. Оно очень простое в конструкции, требует постоянного ухода и быстро изнашивается.
По материалу изделия:
- Латунь – наиболее востребованный материал, из-за длительного периода эксплуатации, небольших габаритов и низкого веса.
- Углеродистая сталь – прекрасная альтернатива латуни.
- Чугун – используется для труб большого диаметра (от 40 мм и больше). Для частных домов он не практичен.
- Бронза – материал с длительным периодом эксплуатации.
В зависимости от способа монтажа:
- муфтовый;
- фланцевый;
- цапковый;
- под приварку;
- штуцерно-торцовый.
Для системы отопления используют такие виды, как:
- С постоянным режимом гидравлики – регулируется в соответствии с качественными показателями. Он подходит потребителям с качественными теплоносителями определенного объема.
- С переменным режимом гидравлики – регулируется согласно с требуемым количеством воды. Он больше подойдет тем, для кого имеет значение количество.
От варианта проточной части устройства:
- пробно-спускной;
- полнопроходной.
От типа встроенного затвора:
- конусный;
- цилиндрический;
- шаровой.
По форме клапана-заглушки различают такие типы:
- T-образные;
- L-образные;
- S-образные.
От механики затворного элемента:
- Сальниковые – контролирует регулировку водяной струи сверху арматуры за счет сальника;
- Натяжные – контролирует регулировку водяной струи снизу арматуры за счет гайки.
В зависимости от обогрева корпуса:
- с обогревом;
- без обогрева.
В зависимости от технических показателей различают такие вентили:
- Т-образный – регулировочная ручка может быть в 4-х положениях;
- Г-образный – ручка регулировки имеет два режима, включая угол поворота на 180 градусов.
От механизма контроля устройства:
- Ручной – поводит соединение потоков воды в приблизительных пропорциях, дешевый, выглядит как стандартный шаровой вентиль;
- Электропривод – для работы используется дополнительное оборудование двигатель либо магнитный способ, существует возможность получить удар от тока;
- Пневмопривод – самый оптимальный для использования вариант. Важно! С электроприводом можно с легкостью сбалансировать тепло так, чтобы уровень температуры в дальних от котла комнатах, был такой же, как и в ближних.

Выбор крана

Чтобы купить правильный тройник следует:

Измерить диаметр трубы магистрали, на которую будет установлен устройство. Как правило, он находится в пределах 20-40 мм. Если требуется другой размер, дополнительно купите соответствующий переходник.
Узнайте способность пропуска трубопровода в контурах отопления. Для этого понадобиться вычислить, какой объем воды способна пропустить через себя каждая труба за определенный промежуток времени.
Узнайте, существует ли возможность подключить сервопривод, позволяющий работать устройству в автоматическом режиме. Этот вариант особо актуален для теплых полов.
Обратите внимание и на другие показатели, которые были рассмотрены в классификации изделия.

Если не можете справиться самостоятельно, обратитесь за помощью к консультантам.

При сварке при монтаже не допускайте, чтобы поток температуры в местах стыков был более 100 градусов

Особенности установки и эксплуатации

Для правильной установки трехходового крана, следует знать несколько особенностей:

Ориентируйтесь на схему стрелок, изображенных на корпусе. Они указывают, в каком направлении происходит движение потока воды.
При сварке при монтаже не допускайте, чтобы поток температуры в местах стыков был более 100 градусов. Следите, чтобы при сварке внутрь устройства не попали грязь и окалины.
Выбирайте для установки такое место, к которому можно без проблем добраться при необходимости.
Если кран будет работать с низким по качеству теплоносителем, понадобится дополнительно установить фильтры.
Прикрутить изделие можно как вертикально, так и горизонтально – это не отразится на его работоспособности.
В отопительной системе вентиль устанавливается перед циркуляционным насосом.

Правильное и корректное использование устройства продлит период его эксплуатации и будет исправно служить.

Принцип работы трехходового крана и его конструкция

Для того, чтобы перенаправлять потоки жидкости в системах водоснабжения или отопления, используют трехходовые клапаны. Они действуют подобно железнодорожной стрелке, подключая к входному патрубку один или другой выходной. Такие краны могут полностью переключать поток воды, а могут плавно регулировать распределение между двумя контурами.

Назначение и области использования

Трехходовые клапаны применяются в следующих областях:

В магистральных тепловых сетях. С помощью устройства к основному потоку теплоносителя добавляют некоторое количество из обратного контура. Это делают, когда нужно понизить температуру прямого потока без изменения напора и режима работы бойлера. Краны оснащают электромагнитным приводом или термочувствительным сенсором.
В бытовых системах отопления. Используется термостатический привод, посредством которого регулируют температуру теплоносителя, направляемого, например, в оборудование «теплого пола» или в настенные батареи. Установка модуля дистанционного управления значительно упрощает контроль над микроклиматом. Точное управление температурой жидкости в возвратном трубопроводе позволяет существенно снизить расходы на отопление. Это помогает также ограничить максимальную температуру теплого пола, защищая его от перегрева.

Рисунок 1. Схема включения трехходового крана в систему отопления

Для водоснабжения при регулировании температуры воды. Самый известный пример- это обычный смеситель.
Для водоподготовки. Для переключения контура протекания воды в обход фильтра на время сервисных работ, например, по замене картриджей.

Используются трехходовые клапаны и в трубопроводах технологического назначения, везде, где требуется временно или постоянно перенаправлять потоки жидкостей или газов, а также смешивать такие потоки в определенных пропорциях.

Принцип работы и устройство трехходового крана для систем отопления

В основе конструкции трехходового крана лежит обычный Т-образный тройник. Два входящих патрубка (на схеме справа и сверху) служат для подачи холодной и горячей воды. Выходящий патрубок (на схеме слева) отводит смешанный поток. В центральной камере на оси вращается регулирующий сектор, частично перекрывающий входящие патрубки. На рисунке видно, как работает секторный трехходовый кран

Рисунок 2. Принцип работы секторного клапана

Перекрытие может составлять от 0 до 100%. Особенность конструкции в том, что чем больше открывается просвет для одного из входящих патрубков, тем меньше становится просвет для другого. Если сектор стоит в среднем положении, пропускается по 50 % каждого потока. Смещая сектор, например, к верхнему патрубку, можно получать пропорции холодная/горячая:

И так далее до полного перекрытия холодной воды (0/100%), в этом случае в выходной патрубок будет поступать только горячая вода

Управление клапаном может осуществляться вручную и помощью биметаллического термостатического устройства.

Рисунок 3. Схема работы клапана с термостатическим управлением.

Такую функцию можно выполнить и с помощью двух двухходовых кранов и обычного тройника, используемых совместно. Именно так происходит в двухвентильных смесителях. Чтобы обеспечить постоянный напор и точно управлять пропорцией смешения горячего и холодного потока, следует обеспечить открывание двух кранов в противофазе (один открывается- другой пропорционально закрывается), например, насадив их на единую ось.

Трехходовые клапаны разделяются на две большие группы. Они могут быть:

Разделительные. Служат для пропорционального разделения входящего потока на два выходящих.
Смесительные. Предназначены для смешивания двух входящих потоков в один суммирующий

Рисунок 4. Схема работы смесительного и разделительного трехходового клапана

Из схемы видно, что конструкция смесительного и разделительного клапана практически идентична. Различаются они лишь направлениями потоков. При правильном монтаже смесительный клапан буде работать и в качестве разделительного. Нужно только правильно настроить систему управления. В случае ручного управления никаких проблем не будет. Сложнее, но также возможно будет настроить и электронное управление. А вот термостатический модуль управления в случае подключения по разделительной схеме будет распределять потоки в зависимости температуры входящего потока. Это придется учитывать при проектировании системы отопления.

Сколько положений имеет секторный кран с электроприводом, показано на рис. 5

Рисунок 5. Варианты использования крана с электроприводом

Кроме секторных трехходовых кранов, выпускаются также и седельные. Принцип действия у них такой же, но имеются конструктивные различия.

Рисунок 6. Седельный, или шаровый тип крана

Смесительный седельный кран имеет двигающийся на штоке шарообразный рабочий орган, он запирает по очереди седла, через которые в камеру и далее в выходной патрубок проходят смешиваемые потоки. Разделительный клапан снабжен двумя рабочими органами, закрепленными на едином штоке и перекрывающие выходные потоки. Чем больше перекрыт один, тем больше открыт другой. Седельные клапаны не могут быть взаимозаменяемыми.

Кроме того, трехходовые устройства подразделяются по способу управления:

Электрические. Сектор поворачивается с помощью электродвигателя с редуктором. Такие устройства подключаются к компьютеризированной системе управления, считывающей показания датчиков температуры и в соответствии со встроенным алгоритмом управляющей потоком.

Рисунок 7. Кран с электроприводом

Ручные. Применяются в простых схемах с постоянной пропорцией распределения или смешения потоков. Угол поворота сектора выставляется вручную поворотом маховика.

Рисунок 8. Ручное управление

Термостатические. Управление осуществляется автономным термостатом. Его устанавливают на определенную температуру при настройке системы, в дальнейшем он самостоятельно поддерживает ее, перепуская часть входящего потока из радиатора по обходному патрубку (байпасу).

Рисунок 9. Трехходовой кран Esbe с термостатическим управлением

При необходимости поворотом маховика можно изменить заданную температуру. Часто устанавливается на входе радиаторов отопления для подстройки комфортной температуры в каждой комнате.

Как выбрать

Выбирая трехходовой кран, необходимо учитывать несколько параметров. В процессе выбора хорошо заручиться помощью опытного инженера-сантехника.

Прежде всего нужно оценить назначение устройства- разделительный или смесительный. Следующим шагом следует определить место установки на схеме системы, а также способ управления устройством. Если планируется автоматизированное управление отоплением, надо решить, каким образом будет управляться данный кран- электроприводом, термостатом или вручную.

Далее анализу подлежат следующие технические характеристики:

Пропускная способность магистрали. Это объем жидкости, проходящий за единицу времени. Пропускная способность крана должна быть не меньше. Слишком маленький просвет создаст нежелательное сопротивление потоку и затруднит работу всей системы.
Максимальное и рабочее давление. Также должно соответствовать расчетным величинам для системы отопления.
Присоединительные размеры. Если точного соответствия диаметров достичь не удалось, то применяют переходники-фитинги.
Диапазон регулировки рабочих температур.

Руководствуясь перечисленными параметрами, нужно отобрать из десятков рыночных предложений несколько моделей, соответствующих заданным требованиям.

На этом этапе настает время сравнивать цену, гарантийный срок, доступность сервиса и, конечно, репутацию фирмы- производителя. Гарантированным качеством обладают такие лидеры рынка, как:

Honeywell. Американская компания второе столетие производит, поставляет, монтирует и обслуживает широкий спектр компонентов и целых систем управления отоплением, вентиляции, безопасностью.
Esbe. Шведская фирма также более 100 лет поставляет точные и очень надежные клапана, арматуру и компоненты систем, специализируясь на отопительной технике. Скандинавские традиции тщательной и высококачественной работы сочетаются с инновационными подходами к конструированию.
Valtec- Российско- итальянское предприятие удачно совмещает высокое итальянское качество с семилетней гарантией и доступными ценами. Полностью локализованное производство с европейской системой контроля качества не давно появилось на рынке, но уже успело завоевать популярность.

На рынке присутствует также множество поставщиков, не успевших завоевать столь безупречную репутацию. Экономия на стоимости клапана может в дальнейшем привести к его нестабильной работе, повышенным расходам или даже к выходу из строя всей системы.

Монтаж

Обычно при монтаже трехходовых кранов выбирают одну из типовых, хорошо отработанных схем.

Безнапорный коллектор или гидравлический разделитель

В такой схеме в контуре №2 предусмотрен насос, обеспечивающий циркуляцию теплоносителя. Его обозначение- два синих равносторонних треугольника, соединенных вершинами.

Рисунок 10. Схема монтажа с безнапорным коллектором

Прямое подключение к источнику тепла

Важно! Если кран подключается непосредственно к бойлеру на байпасе, подключенному к патрубку В, перед манометром придется смонтировать клапан с гидравлическим сопротивлением, равным сопротивлению источника тепла.

Рисунок 11. Прямое подключение к источнику

В противном случае начнутся колебания расхода теплоносителя на участке A-B. Они будут вызываться колебаниями штока.

Регулятор перепада давления

В случае высокого давления со стороны источника тепла между напорным коллектором и клапаном устанавливается манометрический дросселирующий регулятор, компенсирующий избыточный напор теплоносителя.

Рисунок 12. Схема с дросселирующим регулятором

Специалисты применяют и другие схемы подключения, исходя из назначения системы и соотношения параметров источника тепла, трубопроводной системы, клапана и потребителя.

Трехходовой кран – что это такое, устройство, принцип работы, для чего нужен, положения

При обустройстве отопительной системы частных и многоквартирных домов используют вспомогательные узлы и разветвления. Одно из самых популярных – трехходовой кран. Его задача заключается в том, чтобы перераспределять потоки горячей и холодной воды.

Что такое трехходовой кран?

По-другому механизм именуют тройником. Его основные задачи:

Смешивать разные потоки воды в системе ГВС, отопительных магистралях и так далее. Упрощенно система работает, как смесительный клапан на кухне. Различие крана в том, что он выводит воду не в раковину, а в трубопровод.
Разделять поток воды по разным веткам и разводить по направлениям.

Устройство трехходового крана

По форме стандартная конструкция напоминает букву Т, поэтому строители называют ее еще кран тройник. Он включает в себя следующие основные элементы:

Герметичный корпус. Он защищает всю систему от попадания влаги и негативных условий внешней среды.
Затвор, имеющий несколько проходных каналов.
Несколько отверстий – входное и для холодной, горячей воды.

Чтобы ознакомиться с тем, как эксплуатировать систему, необходимо изучить инструкцию и узнать схемы трехходового крана. Основным теплоносителем в системе является горячая вода, а холодная жидкость – отработанный материал. Между отверстиями, отвечающими за подачу горячей и холодной воды, имеется вентиль. В зависимости от его положения и способа монтажа существует несколько способов, как работает трехходовый кран:

смешивает два потока в один;
разделяет один поток на две линии.

Ошибочно полагать, что тройник перекрывает краны, подключенные к нему. Основная задача механизма – перераспределять жидкость, не отвечать за блокировку ее поступления. В простых системах радиатор подключают к котлу двумя вариантами: простым и параллельным. Настройку элементов выполняют одновременно, в противном случае получится наладить температуру только в котловом резервуаре.

Для чего нужен трехходовой кран?

Главное назначение конструкции – регулировать степень нагрева теплоносителя. Это помогает поддерживать комфортную температуру в квартирах и частных помещениях. Тройник можно по-другому назвать контроллером тепловой мощности. Устройство незаменимо для прокладки теплого пола и монтажа сложных отопительных контуров для поддержания в них оптимального температурного режима.

Тройник нужен и в системе ГВС, работающих с бойлером. Он является обязательным защитным элементом фонтанных систем и инфузионных магистралей, использующихся в медицинской отрасли. Трехходовой кран для отопления получил широкое распространение и в промышленной, и аграрной сфере. Ими комплектуют привычную для нас бытовую технику, например стиральные машины и сложные механизмы – корабли, автомобили нового поколения.

Положения трехходового крана

Количество рабочих позиций определяется формой конструкции. Трехходовой смесительный кран может быть:

Т-образным. Он имеет 4 рабочих положения.
L-образный. У него есть только две точки поворота – на 90 и 180°.
Тройники с манометром. Вне зависимости от формы они имеют 5 положений.

Виды трехходовых кранов

Необходимо знать отличия между разными конструкциями, поскольку при выборе легко сделать ошибку. По внешним характеристикам трехходовые краны мало чем отличаются. Все они имеют 3 ответвления. По принципу работы конструкции сильно отличаются. Они делятся на смесительные и запорные.

Есть и другие критерии, по которым классифицируют устройства. В зависимости от материала герметичного корпуса изделия бывают:

Латунные – самый популярный вид кранов
Стальные – характеризуются повышенной прочностью и устойчивостью к меняющимся условиям внешней среды
Чугунные – используются только в промышленных целях.

По типу монтажа трехходовые краны делят на:

муфтовые;
фланцевые;
сварные.

Отдельно стоит рассмотреть классификацию конструкций по виду запорного устройства, так, по этому критерию можно выделить:

трехходовой шаровой кран;
конусный;
цилиндрический.

По принципу трехходовый кран бывает ручным и автоматическим. Первый имеет поворотные ручки, которые контролируют поток теплоносителя. Таким образом изменяются пропорции воды, подаваемые из нескольких линий. Главный недостаток конструкций с ручным управлением – долгое и неравномерное прогревание радиаторов. Автоматические трехходовые краны обеспечивают качественную работу отопительной системы без участия человеческого фактора. Управление трехходовым краном осуществляется посредством сервопривода или термостата.

Запорный трехходовой кран

Конструктивные особенности устройства заключаются в том, что у него есть 1 вход и 2 выхода. Внутри происходит не смешение потоков, а их разделение, поэтому этот трехходовой кран на отопление еще называют распределительным. Клапаны внутри системы работают поочередно, один из них открывает проход, второй же блокирует магистраль.

Сферы использования крана рассматриваемого типа:

бойлерные системы;
обвязки водонагревателей;
горячее водоснабжение.

Регулировочный трехходовой кран

Этот вид конструкций напротив имеет 2 входа и 1 выход. По-другому регулировочный кран – это смеситель. Функции, которые он выполняет:

объединяет потоки, поступающие из разных веток;
устанавливает оптимальную температуру теплоносителя;
оснащает системы с котлами, обеспечивающими теплом коллекторы.

Трехходовой кран с сервоприводом

Устройства подобного типа могут быть ручными или автоматическими. Первые необходимы для того, чтобы принудительно контролировать температуру. Для автоматического управления применяют несколько видов приводов: пневматический, гидравлический и электрический. Последний используется в бытовых отопительных системах с мощностью 12 и 24 В. С помощью электрического привода можно точнее контролировать температуру.

Трехходовой кран с терморегулятором

Такой вид крана поддерживает нужный температурный режим. Он не изменяет имеющуюся в терморегуляторе температуру, но позволяет поддерживать комфортные условия в жилом помещении. Трехходовой кран с термоголовкой не ставят на чугунные батареи, так как на них он неэффективен. Это связано с тем, что материал обладает слишком высокой тепловой инерцией. Подходящие радиаторы для установки кранов с терморегулятором – биметаллические и стальные.

Устройство изделия простое. На его верхней части расположен рычаг для контроля температуры. При повышении показателя жидкость расширяется и поступает в резервуар, который также увеличивается в размерах и давит на шток. Под его давлением открывается патрубок и через него поступает холодная вода. При снижении температуры открывается левый патрубок, пропускающий горячую воду. Терморегуляторы делятся на механический и электронные. Первые дольше служат, и их проще использовать. Электронный терморегулятор точнее, в нем больше функций и настроек.

Монтаж трехходового крана

Для того чтобы работы по установке прошли успешно, нужно следовать чертежам и планам. Стоит придерживаться важных правил, как установить трехходовой новый кран:

Обеспечить свободный доступ к месту монтажа.
Установить тройник рычагом вверх или наружу. Главное, чтобы этот элемент мог свободно двигаться в заданном направлении.
Обращать внимание на стрелки, которые есть на системе. Они указывают, в каком направлении будет перемещаться поток.
Установить фильтры на теплоносители низкого качества.
Трехходовый кран в отопительном контуре монтировать перед циркуляционным насосом.
Уплотнить резьбовые соединения герметиком или войлоком.
При сваривании соединений необходимо избегать образования окалин.

Источники: http://housetronic.ru/otoplenie/element/termoregulyatory/trexxodovoj-kran. html, http://znatoktepla.ru/truby/printsip-raboty-trehhodovogo-krana.html, http://womanadvice.ru/trehhodovoy-kran-chto-eto-takoe-ustroystvo-princip-raboty-dlya-chego-nuzhen-polozheniya

Как вам статья?

Схема подключения трехходового крана — Короли Воды и Пара на vc.ru

186 просмотров

Что такое трехходовой кран?

Трехходовой шаровой кран — самый известный многоходовой шаровидный кран. Кран имеет 3 порта (отверстия), которые подключены к трубопроводу, либо трубке для прохождения потока газа, жидкости. Данные отверстия могут позиционироваться как одно входное и два выходных, и наоборот, два входных и одно выходное. Все зависит от того, в каком направлении проходит поток.

Ранее мы писали, что такое трехходовой шаровой кран, здесь же подробнее остановимся на принципах установки

Достоинства при использовании 3х ходового крана

Данное устройство позволяет перекрыть поток одной среды, открывая выход для потока второй среды. При том, что 2 поток течет в том же самом направлении.
Опция разделения потока на два разных направления.

Возможность смешать две среды.

Классификация трехходового клапана

Трехходовые краны делятся на два типа — L- конфигурация, где есть отверстие посередине, помимо двух отверстий на концах. Т-конфигурация имеет кран, поворачивающийся на 180 градусов.

Работают клапана одинаково, но все-таки есть различия в конфигурации.

У клапана с L–профилем параллельно открываются два клапана. Благодаря этому клапан имеет два закрытых положения с тремя вариантами расхода.

Клапан с Т–профилем внутри совмещает поток из двух входных отверстий. Затем поток выходит в другой патрубок. То есть три клапана могут быть открыты единовременно.

Рабочий механизм трехходового шарового крана

Рассмотрим каждый из механизмов в соответствии с типом трехходового шарового крана. Переключающий клапан ( L-тип) — с помощью поворота ручки или электропривода на 90 градусов меняет поток от одного отверстия к другому. Предположим, что в первой позиции нижний порт и левый порт открыты. Четверть оборота против часовой стрелки заставляет клапан отклонять поток среды к правому отверстию.

Еще одна четверть оборота в противоположном направлении, что в сумме делает полный поворот на 180 градусов, блокирует поток. Поворот на 270 все равно блокирует поток газа (жидкости). Однако совершение полного оборота на 360 позволяет клапану вернуться в исходное положение.

Смесительный клапан (Т-образный тип) — может также действовать как дивертер, поэтому он может работать так же, как и L-образный. Всего лишь нужно повернуть ручку на четверть оборота. Т-образный профиль не обеспечивает герметичное перекрытие, но ограничивает поток двумя портами или позволяет проход ко всем трем портам.

В качестве смесителя шаровой кран с Т-образным типом может разделять среду для выхода из 2 противоположных направлений.

Механизм позволяет данной схеме разделять поток или даже допускать прямую схему потока.

Для шарового крана, который расположен вертикально общий порт всегда открыт. Единственно как можно отклонить поток — это повернуть его на четверть оборота. Поворот на 180 не изменит поток рабочей среды.

При повороте фиксирующих ручек клапан перемещается; однако эти блокировки находятся с интервалами до 360 градусов для 3-ходового клапана. Это нужно для компенсации количества портов. Кроме того в нижней части клапана расположен порт. Он действует как общая точка входа.

Установка и монтаж трехходового клапана

Какие же основные правила необходимо соблюдать?

Манометры устанавливаем до и после клапана;
обязательно устанавливаем сетчатый фильтр непосредственно перед трехходовым клапаном
корпус не должен чувствовать нагрузки от кручения, растяжения, изгиба или сжатия;

на месте установки направление потока среды совпадает с направлением стрелки на корпусе;
дросселируем избыточный напор для обеспечения наилучшего регулирования;
установку трёхходового клапана следует выполнять на горизонтальном или вертикальном трубопроводе, таким образом, чтобы клапан не находился над электроприводом, если иное не оговорено инструкцией по монтажу.

Клапан трехходовой с электроприводом

Схема установки трехходового клапана

Схемы с трёхходовыми клапанами применяют в узлах управления:

подключенных к безнапорному коллектору;
с низким перепадом давлений на вводе от источника тепла;
температурным режимом источника тепла идентичным температурному режиму потребителя;

с необходимостью поддержания постоянной циркуляции в одном из контуров;
с необходимостью качественного регулирования за счёт смешения двух потоков теплоносителя;
с необходимостью количественного регулирования за счет разделения потока теплоносителя.

Трехходовой шаровой клапан прекрасно выполняет функцию регулирования у потребителя. При этом расход теплоносителя у потребителя постоянный, а расход через источник может быть полностью перекрыт. Применяется в котельных для управления системой отопления присоединённой к безнапорному коллектору или гидравлическому разделителю.

В случае прямого присоединения трёхходового клапана к источнику тепла на байпасном трубопроводе, устанавливаем балансировочный клапан с гидравлическим сопротивлением, равным сопротивлению источника тепла. Это делается для того, чтобы весь теплоноситель не проходил через котел и не нагревался. Также следует иметь ввиду, что данная схема не исключает полного прекращения циркуляции теплоносителя через источник тепла, при подключении без гидравлического разделителя и собственного циркуляционного насоса в контуре источника.

Шаровые краны — одно из самых многофункциональных устройств на промышленном рынке.

Если у Вас остались вопросы, мы будем рады Вам помочь. С нами можно связаться любым удобным способом:

По почте: [email protected]

По телефону: +7 (343) 288-35-54 или WhatsApp

Подписывайтесь на наш Телеграм канал, там всегда много полезного и интересного.

Трехходовой кран для отопления: принцип работы, основные типы и монтаж

Регулирование температуры в доме путем настройки мощности котла не всегда приводит к желаемому результату, особенно при наличии нескольких веток отопления. Намного эффективнее будет установить трехходовой кран для отопления, позволяющим организовать частичную рециркуляцию теплоносителя.

Принцип работы

Трехходовой кран позволяет распределять теплоноситель на две независимые линии, либо смешивать два потока в один. Достигается это за счет использования вентиля, установленного между входным патрубком и двумя выходными. Изменением состояния вентиля можно добиться распределения потока со входного патрубка на два выходных в необходимых пропорциях. Кроме того, с помощью трехходового крана можно направить весь поток на один выход, полностью перекрыв второй.

Подобная схема обеспечивает возможность подмешивания горячей воды, поступающей от котла, к потоку обратки. Регулируя положение клапана, можно настраивать температуру, не прибегая к изменению настроек отопительного котла. Тем самым удается создать оптимальный режим работы отопительного оборудования и сохранить возможность регулирования температуры нагрева радиаторов отопления. Попутно это приводит к значительной экономии энергоносителей.

При наличии в системе единственного циркуляционного насоса его располагают на линии обратки между котлом и трехходовым краном. Такое подключение создает возможность работы отопительной системы в трех режимах:

максимальная мощность, когда нагретая вода в полном объеме поступает в радиаторы. Теплоноситель со входного патрубка трехходового крана направляется в патрубок, идущий к радиаторам. Отвод на обратку перекрыт;

комбинированный режим. Трехходовый кран распределяет горячий теплоноситель между отопительной магистралью и отводом в обратку. При этом появляется возможность плавного регулирования температуры нагрева радиаторов;
рециркуляция. Патрубок отвода на магистраль отопления закрыт, весь поток сразу направляется в обратку. Этот режим используется при необходимости временного отключения отопления без выключения котла.

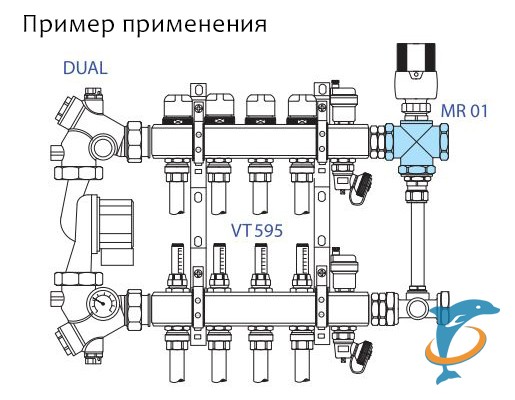

Возможности трехходовых клапанов задействуются при организации отопления теплыми полами. Максимальная температура в контуре теплого пола не может превышать 35С. В радиаторной же системе температура может достигать 60С и более.

Трехходвый кран в случае с теплыми полами позволяет перенаправит основной поток теплоносителя в обратку или в радиаторную систему. При этом в контуре теплого пола проток существенно уменьшается, не позволяя нагреваться ему сверх заданного уровня.

Конструкция

Чаще всего краны изготавливаются из следующих материалов:

чугун;
латунь;
нержавеющая сталь.

Наиболее распространены латунные модели, поскольку этот металл дешев, но при этом легок и прочен. Нержавеющая сталь используется в более дорогих моделях. Чугунные клапаны применяются на высокопроизводительных системах с трубами большого диаметра.

Внешне трехходовый кран напоминает тройник с вентилем или краном, установленным в точке пересечения трех патрубков. Бывают двух типов:

штоковые;
шаровые.

Штоковые модели имеют центральную камеру с разделительными стенками и двумя отводами. Между отводами перемещается шток с резиновым или шариковым клапаном. При изменении положения штока происходит перераспределение потока воды между выпускными патрубками.

Достоинством штоковых кранов является точность регулирования и высокая надежность. Однако следует внимательно подходить к его выбору. Диаметр патрубков и радиус седловины могут оказаться значительно меньше, чем диаметр внешнего подключения патрубков крана. Это может привести к снижению эффективности работы отопительной системы и увеличению нагрузки на циркуляционный насос.

В шаровых моделях поток разделятся шаром или цилиндром со сквозным отверстием. Шар вращается в камере с тефлоновыми прокладками. Такая конструкция позволяет точно и быстро отрегулировать систему, однако в плане надежности шаровые модели уступают вентильным. Недолговечность объясняется появлением налета или накипи на поверхности шара и тефлоновом уплотнителе, что ухудшает герметичность.

Автоматические клапаны с электроприводом

Для поддержания в доме стабильной температуры требуется периодическая подстройка положения трехходового крана, связанная с изменением уличной температуры. Управление можно автоматизировать, если подключить его к контроллеру, способному выдавать управляющие сигналы при изменении температуры воздуха.

Непосредственно управление краном производится с помощью электрического сервопривода. Устанавливается он на шток или на ось в случае с шаровой моделью. Монтаж сервопривода возможен практически на любой трехходовый кран. Однако автоматизированных систем отопления целесообразнее использовать трехходовые краны, изначально разработанные под установку сервопривода. Это упростит монтаж и сделает всю конструкцию более компактной.

Автоматические клапаны с терморегулятором

Помимо сервопривода, управлять трехходовым клапаном возможно с помощью термостатической головки. Это устройство работает за счет расширения жидкости или газа, содержащихся в специальной камере. По мере нагрева изменяется объем этих жидкостей или газов, что приводит к вращению управляющего штока.

Использование терморегуляторов избавляет от необходимости применять электронные контроллеры и сервоприводы, требующие подключения электроснабжения. Кроме того, такие системы значительно дешевле.

Однако первоначальная настройка подобных устройств более сложна, поскольку требует подбора оптимального давления в головке, необходимого для достижения нужного уровня термочувствительности.

Установка

При монтаже трехходового крана важно придерживаться общих правил работы с отопительной арматурой:

для облегчения монтажа и дальнейшего обслуживания желательно использовать фитинги-американки;
трубы подводятся максимально точно под габариты крана;
необходимо обеспечить запас свободного пространства для обеспечения возможности снятия крана;
управляющий шток должен быть обращен в сторону с максимально свободным доступом.

Кроме того, имеет смысл организовать байпас с запорным краном. Этак конструкция позволит сохранить работоспособность системы отопления на время проведения ремонтных работ на трехходовом кране.

Трехходовой кран для манометра: шаровой, натяжной

Краны

Согласно правилам СНиП в системе трубопровода перед манометром должен быть установлен трехходовой кран, позволяющий производить продувку, проверку или отключение манометра. Трехходовые краны для измерительных манометров используются при монтаже трубопроводов пара, горячей и холодной воды.

Трехходовой шаровый кран

Так же их используют на баллонах и трубопроводах с кислородом, азотом, природным газом, двуокисью углерода, маслами и другими нейтральными жидкостями и газами.

Задача манометров в такой конструкции – показывать давление в баллоне или трубопроводе. Вентиль, в свою очередь, должен обеспечивать безопасность и корректность работы манометра.

Cодержание статьи

1 Для чего нужен манометрический кран?
- 1.1 Режимы работы
2 Виды кранов
- 2.1 Пробковый натяжной кран
- 2.2 Шаровый кран с дренажом
- 2.3 Обзор трехходовых шаровых кранов (видео)
- 2.4 Шаровый кран с муфтовым отводом
- 2.5 Установка и обслуживание
- 2.6 Похожие статьи

Для чего нужен манометрический кран?

Установка трехходового манометрического клапана преследует следующие цели:

возможность проверить прибор, подключив к нему контрольный манометр;
возможность сбрасывать давление перед прибором, что защищает его от залипания стрелки;
возможность отключить манометр от системы;
возможность продувать манометрический отвод с целью удаления загрязнений, негативно влияющих на точность измерительного прибора.

В промышленных целях и на производствах, где необходим постоянный контроль давления на трубопроводах, установка такого прибора обязательна.

Трехходовой кран предназначен для установки в систему манометров

Пренебрежение данным правилом может стоить дорого, так как при неправильных показаниях измерительного прибора и отсутствия контроля давления, возможно повреждение трубопровода.

В домашних условиях вместо крана часто используют проходной муфтовый вентиль, так как давление в домашней системе гораздо ниже.

Режимы работы

В зависимости от положения запорного механизма, клапан для манометра может находится в следующих рабочих режимах:

направлять рабочую среду из магистрали в манометр;
направление на манометр перекрыто. Манометр пребывает без нагрузки, рабочая среда свободно проходит по трубопроводу;
производится сброс давления на измерительном устройстве при закрытом трубопроводе;
при неправильном повороте запорного механизма, кран может соединить магистраль с атмосферой. Однако в этом случае для прохождения рабочей среды останется отверстие в 3 мм, что позволит избежать поломки манометра.

Виды кранов

Исходя из способов крепления и внутренней конструкции, выделяют три основных вида вентилей.

Пробковый натяжной кран

Свое название он получил от способа герметизации и вида запорного механизма.

Пробковый натяжной кран

Трехходовой пробковый клапан с натяжным способом герметизации выпускается в следующих модификациях:

с обеих сторон проходного отверстия трубные или метрические резьбы. Третий выход – дренажное отверстие;
с одной стороны – трубная резьба, с другой – метрическая, с третьей – дренажный выход;
аналог первого и второго устройства, но с запорной рукоятью в виде рычага или бабочки;
резьбы с двух сторон, с третьей – фланец для подключения манометра.

Изготавливаются такие краны из латуни. Конструкция их абсолютно проста, однако имеют место два существенных недостатка:

Пробковые вентили требуют довольно большого усилия для приведения в действие запорного или переключающего механизма.
Из-за мягкости металла (латуни) существует большой риск отрыва хвостовика пробки при подтяжке контрольной гайки.

Шаровый кран с дренажом

Шаровый кран – одна из наиболее новых и наиболее популярных запорных арматур.

Шаровый кран с дренажем

Она имеет множество преимуществ перед аналогами:

простота самой конструкции;
высокая степень герметичности;
небольшие габариты;
простота монтажа и легкость использования;
элементарные проточные зоны, не имеющие зон скопления сора;
возможность применения в вязких или застойных зонах.

Шаровый кран получил свое название от особенности внутренности запорного механизма. Внутри конструкции находится шар с прорезью в виде буквы «Г» или буквы «Т».

Изготавливается шаровый кран в тех же модификациях что и пробковый, однако первый всегда оснащается запорной рукоятью.

Обзор трехходовых шаровых кранов (видео)

Шаровый кран с муфтовым отводом

В виде трехходового манометрического крана может использоваться, так же, шаровый кран с обычным муфтовым отводом. В отличие от предыдущего варианта, корпус такого механизма изготавливают не из обычной, а из хромированной латуни.

К муфтовому выходу может подсоединяться дренажный механизм или контрольный манометр.

Установка и обслуживание

Трехходовые краны для манометра устанавливаются на трубопровод так же, как и любые другие запорные механизмы, включая вентиль, обратный клапан и прочее.

Резьбовые соединения обматываются фум лентой или пенькой и прикручиваются к трубе.

Устройство шарового крана с дренажем (вид изнутри)

Не забывайте, что трехходовые краны, чаще всего, изготавливаются из латуни. Поэтому затяжку резьбы лучше производить вручную.

Если затянуть до герметизации соединения руками сил не хватает, воспользуйтесь небольшим ключом. Но проводите все манипуляции чувствительно, чтобы не сорвать резьбу.

Трехходовой вентиль – конструкция, как правило, не разборная. Поэтому ремонт своими руками возможен лишь в случае протечки стыков.

Монтаж манометра через шаровый кран

В случае с пробковыми кранами возможен ремонт своими руками в случаях износа уплотнительного кольца или попадания мусора в канал.

Первая проблема – протечка на стыках крана и трубопровода. Не пытайтесь просто перетянуть кран, особенно в том случае, если для герметизации вы пользовались фумлентой. Этот вид уплотнителя не терпит обратных движений или повторного использования. Поэтому, для устранения течи, стоит открутить трехходовой клапан полностью, герметизировать стыки и прикрутить его снова.
Если после закрытия пробкового вентиля вы видите, что рабочая жидкость по трубопроводу все равно проходит, причин может быть две: либо под пробку попал мусор, либо пробка недостаточно прижата. Не стоит сразу пытаться затянуть ее «до поросячьего визга», так как повредить пробковый механизм чрезмерными усилиями – дело не хитрое. Для начала его нужно прочистить. Демонтируйте вентиль из системы, разберите, тщательно протрите пробку и седло, соберите и установите обратно, тщательно герметизировав стыки. Если течь сохранилась, пытайтесь аккуратно подтягивать кран.
Если возникла течь по штоку шарового клапана – значит возникла выработка на уплотнительном конце запорного механизма. Если шток вентиля закреплен гайкой – вам повезло. Для устранения течи достаточно подтянуть гайку на пару оборотов. Если шток фиксируется заклепкой – меняйте кран.

Трехходовой кран для отопления — принцип действия, схема и цена

Трехходовой кран для отопления

При проектировании протяженных систем отопления приходится учитывать их характерную особенность – неравномерность распределения тепла. Это происходит в связи с понижением температуры воды в процессе нагрева отопительных элементов.

Принцип действия ↓
Виды смесительных клапанов ↓
О достоинствах и недостатках трехходовых механизмов ↓
Как выбрать кран ↓
Монтаж, настройка и эксплуатация системы ↓
Примеры цен на некоторые изделия ↓
Несколько советов и рекомендаций ↓

Трехходовой кран представляет собой вариант тройника с возможностью регулировки температуры теплоносителя.

Принцип действия

Для выполнения основной функции к крану подводится горячая вода от котла и холодная из обратки. Внутри устройства оба потока смешиваются, и на выходе получается нужная температура. Поэтому часто применяется термин «смесительный клапан». Регулировка температуры на выходе производится вращением ручки на кране или в автоматическом режиме с использованием термодатчика.

Схема подключения показана стрелками на корпусе крана, рекомендующими направления движения потока. Смешивание их происходит только при положении ручки регулятора в промежуточном положении. Если кран открыт полностью, через него поступает только горячая вода от котла, при полностью закрытом вентиле – только холодная.

Схема регулирующего крана

Виды смесительных клапанов

Различают два вида таких устройств:

Запорные – применяются для переключения потока теплоносителя из одной трубы в другую. Конструкция пропускного устройства применяется обычно шаровая. В таких устройствах регулировка довольно сложна из-за своеобразного устройства запорного механизма.
В регулирующих механизмах в качестве запорного элемента применяется шток. Перемещение его производится электромеханическим устройством, управляемым датчиком температуры. Применяются также изделия с ручной регулировкой температуры потока, но такой способ нельзя признать эффективным.

Основными материалами для изготовления таких устройств являются:

сталь нержавеющая;
латунь;
чугун.

По способу затвора или его форме изделия различаются следующим образом:

шаровые;
цилиндрические;
конусные.

Сам затвор тоже может быть посажен разными способами – натяжным или сальниковым. В первом случае регулировка его производится со стороны верха сальником, во втором – гайкой с нижней стороны.

Одно их присоединений будет входным, остальные два выходными. Распределение теплоносителя производится поворотом рукоятки на 90^о или 180^о. В этих пределах ручку можно установить в любом положении, задавая степень смешивания.

Подобные механизмы применяются в системах отопления с невысоким давлением для быстрого переключения направления потока. Обладая простой конструкцией, такие устройства дешевы. Особенность их состоит в том, что она нуждается в постоянном контроле и обслуживании.

Для качественной регулировки приборов низкой температуры отопления нужны механизмы и устройства, которые могут смешивать остывшую воду из обратки с горячей из котла. При этом количество теплоносителя не изменяется, но корректируются качественные характеристики, то есть температура. В результате не происходит изменения характеристик работы котла с встроенным циркулярным насосом.

Весьма желательно в такой системе иметь байпас, обеспечивающий плавность регулировок.

По способу установки различают устройства:

для применения с муфтой;
под сварку;
для крепления с фланцем.

Как и всякое изделие, эти системы наделены характерными достоинствами и недостатками. К первым относят:

невысокое сопротивление гидравлики;
малые габаритные размеры;
возможность быстрого переключения.

Среди недостатков отмечают:

необходимость регулярного обслуживания крана и постоянной смазки;
применения значительных крутящих моментов;
потребность изделия в постоянной чистке от загрязнений.

Как выбрать кран

Для правильного выбора заборной арматуры необходимо учесть, прежде всего, ее пропускную способность. Кран необходимо подбирать таким образом, чтобы он обеспечивал этот показатель с небольшим перекрытием.

При этом нужно обратить внимание на соответствие присоединительных размеров изделия и сечения трубы. В случае, если они различны, подключение нужно производить с применением переходников.

Обратите внимание на возможность применения сервоприводов, что значительно упрощает настройку и последующее управление системой отопления.

Монтаж, настройка и эксплуатация системы

Важнейшим моментом, который нужно учитывать при установке трехходовых кранов, является направления водяных потоков в системе отопления. Для контроля положения на корпусах кранов, как правило, нанесены стрелки, показывающие правильное направление. Расположение арматуры горизонтально или вертикально для ее работы значения не имеет.
Для систем, собираемых с применением сварки, использование теплового потока с температурой выше 100^оС нежелательно. Нельзя также допустить попадания внутрь трубы окалины или мусора после сварки.
Настройка трехходового крана состоит в том, чтобы установить регулирующую заслонку в положение, при котором подмес горячей воды из котла в остывшую обратку, дает оптимальную температуру теплоносителя на входе в систему обогрева. При этом заслонка может быть открыта полностью или также закрыта.
Вся арматура такого типа должна регулярно осматриваться, проверяться и смазываться. Эти работы целесообразно поручать специализированным организациям. Перед запуском в начале сезона обязательно нужно проверить исправность и работоспособность всей запорной арматуры.
Несомненно, обладающие рядом достоинств, эти изделия неприменимы в системах отопления с высоким давлением, а также в трубопроводах диаметром более 40 мм.
Среди не особенно приятных особенностей трехходовых кранов является их повышенная ломкость при регулировке горячего потока. Пользователю нужно производить такие операции крайне осторожно.
В многоконтурных системах отопления такие изделия незаменимы и позволяют полностью решать проблему достижения оптимальной температуры во всех помещениях.

Примеры цен на некоторые изделия

Изображение	Модель. Характеристики	Производитель	Цена (руб)	Примечания
	Meibes Elomix EM3-40-26, трехходовой	MeibesГермания	12590
	Viallant VRM-3Трехходовой,1 1/4″	ViallantГермания	16210
	Itap 128 ½ 3-хходовой	Италия	615	Рукоятка из алюминия
	Meibes Elomix УМ3-32-15, 3-хходовой	MeibesГермания	7070
	Itap 128 1 3-хходовой	Италия	5960
	Itap 128 1/2 3-хходовой	Италия	4020
	Шаровый кран Valtec 361 3/4	Италия	1110
	Шаровый кран трехходовой в/в/в 3/4	СТД «Петрович» Россия	2790
	Нержавеющий 3-хходовой Т-образный шаровый Ру63	Италия	Ду 8-790Ду 10-820Ду 15 -880Ду 20-1254Ду 25-1255Ду 32-2730Ду 40-4140
	3-хходовой с электроприводомARM CR03R (220v)		Ду15-3360Ду 20-3370Ду 25-3710

Как видно из приведенных данных, колебания цен на краны различного устройства, весьма значительны. Это зависит от следующих факторов:

Материал, из которого изготовлены устройства. Наиболее значительными по цене будут узлы, изготовленные из нержавеющей стали или латуни. Но они и наиболее долговечны в работе.
Запорная арматура с ручным управлением стоит заметно дешевле, но и хлопот с ней заметно больше. Меняющаяся температура за окном доставит немало хлопот, придется менять регулировки при каждом ее колебании.
Вид запорного устройства. Во многих случаях предпочитают шаровые краны, как наиболее надежные. Для них характерно повышенное усилие на рукоятку регулятора. Это может неблагоприятно повлиять на длительность эксплуатации сервоприводов, приводя к их преждевременному выходу из строя. В таких случаях лучше применять краны с цилиндрической или конической рабочей частью.

Несколько советов и рекомендаций

В развитой системе отопления возможно наличие контуров с одинаковыми требованиями к температуре. В этом случае есть возможность использовать 4-хходовые смесители, работающие на два контура одновременно, то есть – один такой смеситель заменит два 3-хходовых. К тому же понадобится один сервопривод и датчик температуры. По цене эти два устройства различаются незначительно.
Смесительные устройства нужно устанавливать после циркулярного насоса, независимо от количества контуров в ней.
В низкотемпературной системе отопления обязательна установка байпаса.
Эксплуатация разветвленных индивидуальных систем отопления в ручном режиме неэффективна. Применение электронных устройств регулировки режима отопления позволить не только экономить свое время, но и создаст условия для применения экономичного режима его работы.

Индивидуальная тепловая сеть в вашем доме с трехходовыми смесителями сделает ваш дом уютным и экономичным. Успехов вам!

Статья была полезна?

0,00 (оценок: 0)

Кран трёхходовой для манометра: описание, принцип установки

Многофункциональный трёхходовой кран для манометра является устройством, которое устанавливается мастером на трубу, чтобы в итоге выполнять сразу несколько задач. При помощи этого агрегата происходит профилактическая проверка, продувка и полное отключение измерительного прибора. Такие вентили пользуются большим спросом в коммуникациях, служащих для транспортировки холодной и горячей воды, а также пара.

Краткое описание

Качественный кран под манометр трёхходового типа позволяет специалистам осуществлять проверку измерительного прибора. Фиксация всех необходимых параметров производится за счёт подключения контрольного манометра. Сами эксперты активно используют трёхходовой кран для реализации следующих задач:

Кран трёхходовой

Своевременное отключение манометра от коммуникации.
Сброс давления перед агрегатом, за счёт чего можно предотвратить залипание стрелки прибора.
Традиционный манометрический кран может использоваться для продува отвода. Своевременное и регулярное устранение загрязнений положительно влияет на точность показаний манометра.

В традиционной бытовой отрасли вместо трёхходового вентиля чаще всего устанавливают проходной кран муфтового типа. Этот агрегат прекрасно подходит для тех коммуникаций, где отмечается сравнительно небольшое давление. Профессиональная установка манометрического вентиля — обязательное условие на крупных предприятиях. Только в этом случае специалисты смогут выполнить качественную проверку измерительного прибора.

Если же руководство производственного участка пренебрежёт этим правилом, то дорогостоящий манометр просто выйдет из строя. В сложных условиях может возникнуть непредвиденная аварийная ситуация, при которой будет поврежден трубопровод.

Содержание

Принцип работы

Трёхходовой кран под манометр позволяет контролировать работу всей установки при помощи изменения положения рукоятки. Так как в корпусе устройства предусмотрено наличие сливного отверстия, а также конусовидная пробка с Т-образным проходом, то поворот рычага в рабочий режим позволяет направить поток в нужное русло. Сами производители отмечают четыре функциональных положения:

Трёхходовой кран под манометр позволяет контролировать работу всей установки при помощи изменения положения рукоятки

Манометр изолирован от имеющейся транспортируемой среды и сопряжён с атмосферой (уровень давления является нулевым).
Универсальный вентиль соединяет агрегат с рабочим пространством, что позволяет быстро проводить замер уровня давления.
Фиксация контрольного изделия (манометра).
Качественная продувка сифона. Эта функция обеспечивается только в том случае, если прибор отключён, а сама рабочая среда выходит на воздух.

Новичкам нужно запомнить, что если стрелка манометра при отключении самого устройства стремительно опускается к нулю, а при подключении без промедления и резких скачков достигает нужного положения, то вентиль работает исправно. Когда кран засоряется, движение стрелки в обоих направлениях становится медленным.

Сферы использования

Агрегат стали называть трёхходовым из-за того, что он оснащён сразу 3 отводами. Сам принцип работы изделия довольно прост: пробка имеет вырез в форме буквы «Т», которая по мере вращения может совпадать сразу с одним/двумя потоками. В инструкции к крану указано, что такой агрегат предназначен для выполнения ряда функций:

Приобретённый трёхходовой вентиль монтируют под манометр, чтобы в дальнейшем оградить изделие от всевозможных перегрузок и избыточного давления.
Универсальность механизма позволяет специалистам выполнить плановую проверку рабочего узла в соответствии с имеющимися требованиями. Реализовать эти задачи можно только с помощью манометра, который называют контрольным.
В случае острой надобности запорно-регулирующая арматура позволяет выполнить экстренное отключение определённого измерительного агрегата от трубопровода.
Перед экспертами появляется новая возможность продувки отвода. За счёт этого изделие предотвращается от загрязнений.

Для стандартных хозяйственных трубопроводов можно покупать универсальные и долговечные муфтовые краны. Они прекрасно подходят для функционирования в тех системах, которые могут похвастаться минимальными показателями давления.

Основные преимущества

Как и любое другое современное устройство, трёхходовой манометрический вентиль выгодно отличается от всех существующих аналогов многочисленными положительными характеристиками. Сами производители выделяют следующие параметры:

Современные трёхходовые краны считаются просто незаменимыми агрегатами на предприятиях разной направленности

Трёхходовой кран не нуждается в индивидуальном контроле.
Длительный эксплуатационный срок.
Для монтажа не нужно прилагать больших усилий.
Запорное устройство простое в обслуживании и эксплуатации. Если по какой-либо причине механизм выйдет из строя, то его можно заменить всего за несколько минут.
Минимальный показатель гидравлического сопротивления.
Отменные параметры герметичности, которые достигаются за счёт наличия специальных уплотнителей из тефлона.
Отсутствуют зоны, в которых могла бы застаиваться жидкость.

Современные трёхходовые краны считаются просто незаменимыми агрегатами на предприятиях разной направленности. Имеющиеся эксплуатационные параметры позволяют максимально быстро и качественно справиться с возложенными задачами.

Разнообразие модельного ряда

Современные производственные объекты занимаются серийным изготовлением трёхходовых кранов разных типов. Итоговая классификация агрегатов осуществляется с учётом имеющегося типа крепления. Эксперты обязательно изучают даже самые незначительные конструктивные отличия, чтобы итоговый покупатель мог приобрести наиболее подходящую модель.

Натяжной тип агрегата

Эти изделия пользуются огромным спросом. Натяжной трёхходовой пробковый кран для манометра отличается высококачественной герметизацией всех швов и стыков. Сегодня существует четыре наиболее распространённых вида таких агрегатов:

Устройство, с одной стороны оснащенное отверстием с трубной резьбой, а вот с другой — метрический элемент. Стоит отметить, что третий выход обязательно приспосабливается под дренаж.
Изделие, оснащённое резьбой с двух сторон небольшого отверстия. Производители предусмотрели наличие специального фланца для стыковки с измерительным агрегатом.
Универсальная модель, у которой проходное отверстие имеет метрическую или трубную резьбу. Разработчики предусмотрели третий выход для дренажа системы.
Отдельного внимания заслуживает высококачественная модификация двух стандартных моделей. Обычная рукоятка предназначена для открывания/закрывания главной магистрали (этот элемент может быть представлен как обычным рычагом, так и бабочкой).

Изготавливаются такие детали на основе латуни, что во все времена может похвастаться своей пластичностью и лёгкостью. Но у готовых изделий есть два весомых недостатка:

Так как латунный сплав отличается минимальной прочностью, существует большой риск поломки хвостика пробки в результате сильного или неаккуратного затягивания гайки.
Вентилю необходимо выработать большое усилие, чтобы запустить переключающий механизм.

Высококачественные изделия

Шаровый агрегат с дренажем пользуется большим спросом во всех тех случаях, когда возникает необходимость установить безотказный и надёжный трёхходовой вентиль для манометра. К основным преимуществам относятся:

хорошая герметичность;
удобная и простая конструкция;
простота эксплуатации;
компактность;
лёгкость монтажа;
даже через несколько лет в проточных зонах не накапливается мусор;
агрегаты этой категории можно смело устанавливать в застойных и вязких узлах.

Стоит отметить, что во внутреннем отсеке трёхходового шарового вентиля спрятаны небольшие шарики, которые обязательно имеют прорезь в виде большой буквы «Т» или «Г».

Менее популярные механизмы

В первом случае представлены мощные механизмы, которые могут похвастаться большим отличием от всех существующих сегодня изделий, — универсальное строение крана полностью исключает вероятность непрерывного воздействия большого давления на манометр. Замер всех необходимых параметров осуществляется по следующей схеме: нажимается специальная кнопка и на измерительный прибор подают напор, чтобы зафиксировать все необходимые данные.

Традиционный шаровой кран нельзя описать как трёхходовую модель, но, несмотря на это, агрегат может использоваться для выполнения стандартных функций. Производители используют доступную латунь, которая обязательно покрывается защитным слоем хрома. В случае надобности к муфтовому выходу можно подсоединить дренаж либо контрольный манометр для качественного замера данных.

Качественный монтаж

Принцип установки трёхходового крана не имеет особых отличий от любого другого аналогичного изделия, которое можно было бы отнести к категории запорно-регулирующих механизмов. Чтобы повысить итоговые показатели герметичности, во время профессионального монтажа специалисты привыкли использовать различные уплотнительные материалы (пенька, лента ФУМ).

Затягивание гаек лучше выполнять вручную, так как латунные детали не могут похвастаться отменными прочностными показателями. Довольно часто корпус изделия просто растрескивается пополам. В случае надобности можно задействовать гаечный ключ. Если потребитель купил шаровой трёхходовой агрегат, то его конструкция является неразборной, из-за чего отремонтировать такой механизм своими руками будет просто невозможно. Устранить можно только ту поломку, которая связана с засорением внутреннего отсека.

Если вентиль перекрыт, а вся транспортируемая по трубам жидкость продолжает двигаться, тогда нужно ещё раз проверить плотность прижима пробки. Помимо этого, такая ситуация часто наблюдается после засорения главного механизма.

Правила эксплуатации

Реализуемый сегодня трёхходовой кран выгодно отличается тем, что он может слаженно функционировать в нескольких положениях переключателя. Производители выделяют следующие нюансы:

В первом положении измерительный прибор не имеет прямого доступа к коммуникациям, так как он подключён исключительно к внешней воздушной среде. В этой ситуации показатель используемого манометра должен всегда находиться на отметке «ноль».
Во втором положении измерительный агрегат подключён к используемым коммуникациям, за счёт этого профессионалы могут непрерывно отслеживать показатели давления в рабочей среде.
В третьем положении высококачественный трёхходовой кран обеспечивает надёжное подключение испытательного манометра к главному измерительному агрегату. Этот вариант не очень распространён.
В четвёртом положении манометр ограничен от рабочей среды и воздушного пространства. Основное взаимодействие происходит только с внешним источником (при продувке).

Если во время активной эксплуатации возникла течь по штоку шарового клапана, то это может указывать на то, что присутствует выработка на уплотнительном конце запорного агрегата. Если ранее шток был зафиксирован обычной гайкой, то пользователю крупно повезло. Для быстрой ликвидации проблемы достаточно подкрутить изделие всего на несколько оборотов. Если же шток держится за счёт заклёпки, тогда остаётся только купить новый кран.

Когда протечка задела стыки вентиля и трубопровода, тогда лучше не пробовать перетянуть запорное устройство. Если для уплотнения была использована лента ФУМ, то все попытки окажутся неудачными, так как текстура материала не терпит обратных движений либо повторного использования. Для ликвидации проблемы необходимо аккуратно открутить клапан полностью, покрыть все стыки герметиком и прикрутить изделие снова.

20 февраля 2019

Задать вопрос эксперту

Поделиться статьей:

Трехходовые отводные клапаны

Централизованное водоотведение |

Книги и видео с инструкциями по Greywater

Распространенные ошибки сточных вод

Политический центр Greywater

Серая вода Вопросы и ответы

Вы здесь: Домашний > Серая вода центральная> Трехходовые отводные клапаны

Специальные трехходовые клапаны, используемые для отвода воды или бытовых сточных вод между альтернативными пунктами назначения.

59 $ Трехходовой клапан переключения белья 1″ (латунь)

На этой странице:

59 $ Трехходовой клапан переключения белья 1″ (латунь) для систем сточных вод:

Для отвода воды между ландшафтом и септической системой/канализационной системой, если необходимо хлоркой отстирать, полив не нужен, или там замерзло…
Для переключения грязной воды между альтернативными зонами орошения в саду

Отводные клапаны требуются в соответствии с большинством норм по очистке сточных вод. ( Некоторые коды допускают использование систем без отводных клапанов, если принимающий ландшафт имеет достаточную пропускную способность для приема бытовых сточных вод во всех случаях.)

Трехходовые клапаны работают лучше, чем альтернативные клапаны, подвижные секции труб…) в том смысле, что они с большей вероятностью используются должным образом и не так быстро засоряются.

1-дюймовый латунный шаровой кран с 3-ходовым L-образным отверстием для стиральных машин

Этот трехходовой клапан из высококачественной латуни рекомендуется для систем, предназначенных только для прачечной, в частности, от прачечной до ландшафтного дизайна. система. Имеет дюймовую внутреннюю трубную резьбу. Примечание: в отличие от приведенного ниже клапана, впускным отверстием может быть только колено тройника (часть, направленная вниз на изображении справа), при этом вода отводится в обе стороны от участка.

59 $ Трехходовой перепускной клапан для белья 1 дюйм (латунь)

Установлен трехходовой клапан

Трехходовой отводной клапан для 1,5-дюймовой или 2-дюймовой водопроводной сети

Эти трехходовые клапаны предназначены для очистки сточных вод. стандарт. Помимо того, что они хорошо сделаны, смазаны на весь срок службы и гарантированно не протекают и не ломаются, у них есть огромное преимущество, что на можно открутить лицевую панель и повернуть это сделать любой из трех портов «входом».

Лицевую панель также можно снять для очистки клапана. или ближайший засор.

Их хватает надолго. Мы предлагаем вам использовать «разъемы без концентратора». если есть место, или заклейте их силиконовым герметиком, если его нет, чтобы их можно было использовать повторно, если вы хотите изменить геометрия вашей сантехники в будущем.

Клапаны могут управляться дистанционно и/или автоматически с мотор-привод (с такими не работаем, они довольно дорогие).

Клапан подходит для двух размеров труб; один внутри (1,5 дюйма) и один снаружи (2 дюйма) ступиц.

59 $ Трехходовой переключающий клапан 1,5 и 2 дюйма (пластик) —
ОТСУТСТВУЕТ В НАЛИЧИИ ИЗ-ЗА ПРОБЛЕМ В ЦЕПИ ПОСТАВКИ

Более подробная информация и инструкции

Почему эти клапаны лучше шаровых при использовании сточных вод

Нам написал клиент,

Клиент: «Что мне не нравится в клапане, так это большая полость и зазубренные края, внутри которых может скапливаться мусор и вызывать засорение. Я думаю, что лучше использовать простой 2-дюймовый шар клапан (да, больше работы, чтобы соединить два клапана), который представляет собой стенку с гладким диаметром для потока. Я инженер-механик, я знаю кое-что о потоке. Я боюсь рисковать с твоим клапаном».
Oasis: «Все мы так думали насчет этих клапанов. Однако эмпирические данные важнее теории, и в данном случае никто из нас за двадцать лет полевого опыта не видел засорения этих клапанов. Это вышло для города в Тусоне, и я только что месяц назад связался с парнем, который установил больше таких клапанов для очистки сточных вод, чем кто-либо из нас в стране, и он также никогда не видел засорения этих клапанов. 20-летний опыт работы в полевых условиях, что противоречит тому, что я и все думают, что произойдет (более того, если он засорится, вы можете открутить его и очистить).0005
Опыт не был столь благосклонен к установкам сдвоенных шаровых кранов. Тупиковый участок имеет тенденцию забиваться пробкой грязи, которая не будет легко смещаться при перемещении клапана. Это эксперимент, который повторялся много раз. Если вы решите пойти по этому пути, я предлагаю сделать его разборным и записать свои результаты после нескольких лет использования (для образования пробок требуется некоторое время — большинство отводных клапанов остаются в одном и том же положении в течение нескольких недель или месяцев). вовремя). Я не думаю, что кто-либо когда-либо определял это количественно. Существует клапан для бассейна, называемый клапаном Ортега, который является лучшим из обоих миров (гладкий отводной клапан), но он работает только в одной геометрии, и я не думаю, что когда-либо видел их в системе сточных вод, только на полка.
Немного нервирует отсутствие единого сбоя; это похоже на единственную часть систем очистки сточных вод, которую не забивает . Это заставляет меня задаться вопросом, может ли турбулентность на самом деле способствовать мобилизации вещей, или какой-то другой явно доминирующий эффект 2-го порядка.»

Почему вам не следует покупать пластиковые клапаны (или что-нибудь из ПВХ, если уж на то пошло)

Вышеупомянутые пластиковые отводные клапаны являются лучшим решением, доступным в настоящее время для отвода сточных вод в трубе диаметром 1,5 или 2 дюйма. Однако они изготовлены из ПВХ, плохого пластика.

Прежде чем нажать кнопку «Купить», убедитесь, что ваша система спроектирована так, чтобы использовать как можно меньше ресурсов при ее использовании и обслуживании, в том числе использовать как можно меньше пластика, как можно меньше плохого пластика и как можно меньше клапанов.

В типичной системе используется не более трех таких клапанов, один для кухонной раковины (да, пока это законно только в Аризоне, но правила вступят в силу в других местах, прежде чем дом рухнет), и один для остальных сантехники и однодюймовый латунный вентиль из прачечной.

Почему мы предлагаем их, если они сделаны из плохого пластика? Что ж, они являются наименьшим из зол во многих контекстах, где есть обычная сантехника (которая на Западе обычно из АБС-пластика, немного лучше, чем из ПВХ).

Клапаны для сточных вод можно изготовить из лучшего материала (и лучшей конструкции). Если у вас или у кого-то из ваших знакомых есть завод по производству пластмасс, свяжитесь с нами, чтобы мы разработали более совершенные клапаны. Как только появится более экологичный клапан, мы его продадим.

Информация о вреде ПВХ

ПВХ: опасность для здоровья от производства до утилизации Пол Гёттлих
Синий виниловый прицеп

С «радикальной сантехникой» вам не нужны отводные клапаны

Также учтите, что сама идея отвода сточных вод «куда-то» сомнительна. Если он слишком токсичен для вашего сада, где именно его можно разместить? Более фундаментальное решение состоит в том, чтобы не покупать ничего, что не может быть использовано в саду, а затем использовать все это в саду на постоянной основе; нет перепускных клапанов . Некоторые нормы допускают использование систем сточных вод без отводные клапаны или наличие септика или канализации, если принимающий ландшафт имеет достаточную пропускную способность.

Чтобы узнать, как добиться этого и избежать 90% использования пластика и всего ПВХ в системе, ознакомьтесь с нашей информацией о Радикальная сантехника в Oasis Greywater- книга , в которой также объясняется, как рассчитать пропускную способность.

$59 Трехходовой перепускной клапан для белья 1 дюйм (латунь)

См. также:

Отводы для монтажа будущей системы очистки сточных вод
Разделители потока (аппаратные) Аппаратные средства для разделения потоков сточных вод в разветвленной дренажной системе сточных вод
Серая вода Оазиса — книга глава о том, как сделать канализацию для сбора серой воды
Прачечная в ландшафт система грязной воды только для стиральной машины
Прачечная 2 пейзаж -видео Инструктирует, как построить нашу самую простую и экономичную систему от начала до конца 9Обзор | Каталог
www.oasisdesign.net © Oasis Design, 1997–2022 гг. Политика использования контента
Как работает трехходовой шаровой кран?
3-ходовые, также известные как многоходовые клапаны, предлагают множество решений для приложений управления технологическими процессами. Многопортовые клапаны более гибкие при работе с несколькими средами. Эти 3-ходовые клапаны обычно сбивают с толку людей, которые никогда не использовали их раньше, своими функциями.
В этом сообщении блога объясняется принцип работы трехходового шарового крана и как они выглядят. Мы также обсудим различные типы трехходовых клапанов и их применение.
Что такое трехходовой шаровой кран?
Источник: Dombor
Трехходовой шаровой кран представляет собой тип клапана, используемого для управления потоком жидкости. Это простое устройство, состоящее из шара с тремя портами. Шар вращается, так что порты совмещаются с портами на корпусе клапана. Это позволяет жидкости течь через клапан в соответствующий выпускной патрубок.
Трехходовой шаровой кран представляет собой простое оборудование и очень прост в эксплуатации. Все, что нужно сделать, это повернуть ручку на клапане, и шар переместится в правильное положение. Трехходовой шаровой кран также прост в обслуживании и не требует особого обслуживания. Его можно использовать по-разному. Например, его можно использовать для управления потоком воздуха в системе отопления, вентиляции и кондиционирования воздуха или для управления потоком воды в водопроводной системе. В пищевой промышленности и производстве напитков трехходовой шаровой кран регулирует поток жидкостей, таких как молоко или сок.
Типы трехходовых клапанов
Доступны трехходовые шаровые краны L-образной (или Т-образной) формы. Принцип работы тот же, но конфигурация шара другая.
- Трехходовые клапаны L-образной формы
Трехходовые клапаны L-образной формы названы так из-за их L-образной формы. Эти клапаны имеют три порта, которые используются для управления потоком жидкости между двумя разными путями. Три порта соединены через ряд проходов, которые можно открывать или закрывать для управления потоком жидкости.
Трехходовые клапаны L-образной формы используются в различных отраслях промышленности, от производства продуктов питания и напитков до производства косметики. Эти клапаны предназначены для пропуска потока из двух разных входов в один выход или из одного входа в любой из двух выходов. Трехходовые клапаны L-образной формы обычно используются в тех случаях, когда необходимо изменить направление потока или перенаправить поток в другое место.
- Т-образные трехходовые клапаны
Т-образные трехходовые клапаны — это тип клапана, используемый для управления потоком жидкости. Это клапан с тремя портами, два из которых соединены друг с другом, а третий порт соединен с оставшимся портом на клапане. Т-образный трехходовой клапан используется в различных областях, в том числе в сантехнических системах и системах отопления, вентиляции и кондиционирования воздуха.
Т-образный трехходовой клапан представляет собой специализированный клапан, используемый в различных отраслях промышленности, от производства до производства продуктов питания и напитков. Этот клапан предназначен для обеспечения потока двух разных жидкостей в двух направлениях, а также предотвращения смешивания двух жидкостей. Это делает его идеальным выбором для областей применения, где необходимо раздельное управление двумя различными жидкостями.
Преимущества 3-ходового шарового крана
3-ходовой шаровой кран — это тип клапана, который используется во многих отраслях промышленности. Этот клапан предназначен для регулирования потока жидкостей и газов по трубе. Вот пять преимуществ трехходового шарового крана:
- Трехходовой шаровой кран можно использовать для управления потоком жидкостей и газов в обоих направлениях.
- Этот тип клапана очень надежен и может использоваться в системах с высоким давлением.
- Трехходовой шаровой кран прост в эксплуатации и не требует особого обслуживания.
- Этот тип клапана универсален и может использоваться в различных областях.
- 3-ходовой шаровой кран доступен по цене и является отличным вариантом для многих отраслей промышленности.
Недостатки трехсекционного шарового крана
Несмотря на то, что трехходовой шаровой кран имеет множество преимуществ, необходимо учитывать и некоторые недостатки. Вот 5 основных недостатков 3-ходового шарового крана:
- Ограниченные размеры: 3-ходовые шаровые краны доступны только в ограниченном диапазоне размеров. Поиск правильного размера для конкретного приложения может усложнить задачу.
- Ограниченный расход: 3-ходовые шаровые краны имеют фиксированный расход благодаря своей конструкции. Это может быть проблемой, если для приложений требуется высокая скорость потока.
- Ограниченное давление: 3-ходовые шаровые краны рассчитаны только на определенное давление. Это означает, что они могут не подходить для приложений с высоким давлением.
- Сложность ремонта: из-за сложной конструкции трехходовые шаровые краны трудно ремонтировать в случае их поломки. Это может быть проблемой, если вы хотите быстро отремонтировать клапан.
- Сложность установки: 3-ходовые шаровые краны могут быть трудны в установке, особенно если кто-то не знаком с процессом их установки.
Получить предложение
3-ходовой шаровой кран Рабочий механизм
Источник: Unsplash
В этом разделе обсуждается каждый тип 3-ходового шарового крана, работающий . Они немного отличаются от работы обычного шарового крана. Клапан L-образной формы, или отводной клапан, позволяет изменять расход, поворачивая рукоятку или привод на 90 градусов.
Предположим, что верхняя позиция имеет самый нижний порт, а левый порт открыт. Клапан направит поток среды к нужному порту, повернув его на четверть по часовой стрелке. Еще один поворот на четверть в другом порядке останавливает поток среды. Поворот на 270 заблокировал бы поток медиа. Клапан можно вернуть в исходное положение, повернув на 360 градусов. Два из трех портов могут открываться одновременно. Этот механизм позволяет шаровому крану иметь три варианта потока и две функции отключения.
Поскольку среда обоих потоков каналов может быть интегрирована в Т-образную форму, Т-образный клапан также известен как смесительный клапан. Затем средства массовой информации выходят на противоположном конце. Все указанные порты могут быть разблокированы одновременно.
Шаровой кран Т-образной формы также можно использовать в качестве переключателя, поскольку он работает так же, как и L-образный. Это можно сделать, повернув ручку на четверть оборота. Т-образная схема не может обеспечить герметичное отключение, но она может ограничить выпуск двумя портами или разрешить доступ ко всем трем портам.
Т-образный шаровой кран можно использовать в качестве смесителя, чтобы среда могла течь в двух противоположных направлениях. Т-образная схема может разделяться или допускать прямой поток, подобно двухходовому клапану. Стандартный порт Т-образного вертикально расположенного шарового крана всегда открыт. Поворот на четверть оборота приведет к отклонению потока. Поворот на 180° не повлияет на поток среды.
Имеются фиксирующие рукоятки, позволяющие клапанам двигаться при повороте рукоятки. Однако замки можно поворачивать на 360 градусов для трехходового клапана. Это сделано для учета множества портов. Общая точка входа в клапан обычно расположена внизу.
3-ходовой шаровой кран и 2-ходовой шаровой кран.
Источник: Unsplash
В любой системе обработки жидкости обязательно должен быть клапан, который может контролировать поток жидкости. Для этой цели можно использовать многие типы клапанов, но два из наиболее распространенных — это 3-ходовые шаровые краны и 2-ходовые шаровые краны.
Итак, в чем разница между этими двумя типами клапанов? 3-ходовой шаровой кран имеет три порта, а 2-ходовой шаровой кран только два. Это означает, что 3-ходовой клапан может управлять потоком жидкости в трех разных направлениях, а 2-ходовой клапан может контролировать его только в двух.
3-ходовые шаровые краны обычно используются, когда необходимо контролировать поток жидкости в нескольких направлениях. Например, если клапан необходим для управления потоком воды в спринклерную систему, то 3-ходовой клапан является лучшим вариантом для включения и выключения воды в нескольких направлениях. С другой стороны, 2-ходовые шаровые краны
обычно используются только тогда, когда необходимо контролировать поток жидкости в двух направлениях. Например, если клапан необходим для управления потоком воды в раковину, то 2-ходовой клапан лучше всего подходит для включения и выключения воды.
Получить предложение
Практический результат
В заключение, 3-ходовой шаровой кран управляет потоком жидкости. Он состоит из шара с тремя портами, два из которых соединены с входом и выходом клапана, а третий порт соединен со сливом. Шар вращается, так что порты совмещены с входом и выходом, а слив используется для промывки клапана. Свяжитесь с лучшими производителями промышленных клапанов, чтобы приобрести надежный 3-ходовой шаровой кран для всех промышленных применений.
Клапаны трехходовые. Насосы, пробоотборники, системы отбора проб, лабораторное оборудование
Пожалуйста, включите куки в вашем браузере!
В нашем каталоге вы найдете этот товар на странице 257
Посмотрите в нашем листающемся каталоге
Настройте свою версию
resetConfigurator»/>
Номер предмета: {config.singleVariant.number}
Товар в наличии, при условии предварительной продажи. Увеличенный срок доставки. Точная дата доставки по запросу. Чтобы узнать время доставки, выберите версию
из:
—.— €
из {config.singleVariant.discountQuantity}: от х: —.— €
Цены без НДС
Количество
добавлен x в вашу корзину.
Продолжить покупки перейти в корзину
Обзор всех версий Закрыть обзор
PVDF: отличная химическая стойкость, прозрачный, подходит для пищевых продуктов
PP/PE: для промышленного использования, красный/белый
Рабочая температура: PVDF от +0 до +40 °C, PP/PE от +5 до + 40 °C
Стойкость к сжатию макс. 1 бар
С монтажной пластиной для легкой установки
Обратите внимание
Двух- и трехходовые клапаны используются для перекачки жидкостей или газов с целью выпуска потока, его блокировки или изменения его направления.
860x-0xx0_dreiwegeventil_gebrauchsanleitung.pdf
Материал
8605-0xxx_zer12_v03_en_ex_8606-0xxx.pdf
RoHS
860x-xxxx_zer02_v01_en_ex. pdf
Продукты питания
8605-0xxx_zer03_v02_en_ex_8606-0xxx. pdf
8607-0xxx_zer03_v02_en_ex_8608-0xxx.pdf
Ваш личный каталог Bürkle
В чем разница между трехходовым регулирующим клапаном, используемым для термомасла/горячего масла, и обычным трехходовым клапаном?
Трехходовой регулирующий клапан должен выдерживать высокие температуры, около 350 градусов по Цельсию, поэтому его конструкция отличается от других трехходовых запорных клапанов.
Добавьте заголовок, чтобы начать создание оглавления
Для требуемых условий теплового масла трехходовой регулирующий клапан должен выдерживать высокую температуру, около 350 градусов по Цельсию, поэтому его конструкция отличается от других трехходовых запорных клапанов. .
Чертеж трехходовых регулирующих клапанов с электроприводом
Трехходовые регулирующие клапаны для термального/теплового масла
Высокотемпературные трехходовые регулирующие клапаны
Трехходовые регулирующие клапаны сконструированы с тремя входными отверстиями: AB, A и B. Этот тип регулирующего клапана модулирует пропускную способность и может направлять поток на два выпускных отверстия или смешивать два впускных отверстия с одним выпускным отверстием при разных температурах или давлениях.
термомасляные двухходовые регулирующие клапанытермомасляные 3-ходовые регулирующие клапаны
Отличие конструкции трехходового регулирующего клапана для горячего масла
Дизайн капота. THINKTANK использует сильфонную крышку из нержавеющей стали и гибкую графитовую набивку в качестве двойного уплотнения для защиты характеристик привода и эффективной изоляции среды в трубопроводе от внешней среды, что значительно повышает безопасность и надежность уплотнения продукта.
Этот 3-ходовой регулирующий клапан был специально разработан для системы контроля температуры масляной печи машины термофиксации в текстильной промышленности.
Обычно он представляет собой пневматический или электрический привод с входным сигналом 4~20 мА или управляющим сигналом включения/выключения для изменения открытия клапана. В то же время изолирующий сигнал открытия клапана будет обеспечивать обратную связь с системой управления.
3-ходовые регулирующие клапаны с термальным маслом обычно открываются, поэтому их стабильность выше, чем у других.
Сервоусилитель использует глубокую динамическую отрицательную обратную связь для повышения точности регулировки.
Электрический/пневматический трехходовой регулирующий клапан, используемый для автоматизации теплопроводного маслосбережения. По сравнению с односедельными, двухседельными регулирующими клапанами или регулирующими клапанами с втулкой/клеткой, одна и та же система может сэкономить один единичный клапан, упростить конструкцию и снизить затраты для конечных пользователей.
Существует множество электрических приводов, которые можно использовать для 4–20 мА или 0–10 мА постоянного тока или 1–5 В постоянного тока, 0–10 В постоянного тока, с источником питания 380 В переменного тока, 220 В переменного тока, 24 В постоянного тока или просто с подачей воздуха. 2 ~ 6 бар.
При использовании электронного привода для управления открытием клапана с помощью токового сигнала сервоусилитель не требуется.
Крышка с сильфонным уплотнением полностью герметизирует подвижный шток, предотвращая любую утечку жидкости.
3-ходовой регулирующий клапан с горячим маслом не только направляется втулкой на крышке клапана, но также направляется боковой частью плунжера клапана и внутренней поверхностью седла клапана, с большой направляющей площадью и надежной работой.
3-ходовой регулирующий клапан, используемый для горячего масла
Практический пример применения теплового масла (моторизованный 3-ходовой регулирующий клапан)
Этот жидкий раствор предназначен для клиента из Индии, работающего над проектом теплового масла. На объекте нет управляющего оборудования, такого как контроллер, поэтому мы предоставляем комплексное решение по параметрам заказчика.
Трехходовые регулирующие клапаны с электроприводом
Параметры процесса
Расход прибл.: 120 м³/ч
Высота напора прибл.: 45 м л. в.
Среда: Therminol 66
Рабочая температура: 280 °C
Макс. допустимая рабочая температура: 335 °C
Клапан регулирующий с приводом в 3-ходовом исполнении с фланцами и сильфонным уплотнением
Номинальный размер: DN150
Номинальное давление: PN16
Функция клапана: Распределительная функция
Привод: Электропривод предпочтительно (ARI)
Решение и принцип клапана
Тепловое масло поступает в оборудование через трехходовой регулирующий клапан, а датчик температуры собирает технологические переменные на оборудовании и передает параметры на контроллер. После сравнения переменной процесса с заданным значением контроллер посылает корректирующий сигнал на трехходовой регулирующий клапан, в случае модулирования открытия клапана для достижения требуемого значения.
Когда температура термомасла в оборудовании ниже уставки, контроллер посылает аналоговый сигнал на увеличение открытия в левом → правом горизонтальном канале 3-ходового регулирующего клапана.
И наоборот, когда температура термомасла выше заданного значения, контроллер посылает сигнал, чтобы позволить трехходовому регулирующему клапану уменьшить открытие левого → правого канала, в то время как открытие левого/нижнего канала увеличилось, позволяя среде (тепловое масло) для циркуляции обратно в поток.
Трехходовой регулирующий клапан с термомаслом
Чертеж трехходового регулирующего клапана с термомаслом
Чертеж трехходовых регулирующих клапанов с электроприводом DN125
Принцип и состав устройства контроля температуры термомасла
Устройство контроля температуры термомасла включает циркулирующее масло насос, электронагреватель, охладитель, клапан охлаждения, датчик температуры, масляный бак, комплект клапанов и панель управления. Устройство контроля температуры особенно подходит для нужд высокотемпературного охлаждения (ниже температуры замерзания) и основано на нагреве в качестве основной цели, а устройство часто охлаждает в качестве дополнения.
Блок контроля температуры панели управления (ПЛК или измеритель температуры) используется для определения температуры возвратного масла с помощью датчика температуры, управления (ПИД) электронагревателем и клапаном охлаждения, а затем управления процессом нагрева и охлаждения: после масло нагревается нагревателем, тепло передается оборудованию за счет принудительной циркуляции масляного насоса, а масло сбрасывается в оборудование и нагревает оборудование. После экзотермического и прогрева оборудования температура падает и затем циркулирует в нагреватель для циркуляционного нагрева; когда температура превышает установленную температуру, нагреватель останавливается, а охлаждающий клапан (или вентилятор) открывается для охлаждения, чтобы поддерживать постоянную температуру устройства на заданной рабочей температуре.
Независимо установленный масляный бак имеет три функции: пополнение масла, выпуск и расширение, чтобы обеспечить стабильную работу устройства контроля температуры теплового масла.
Характеристики устройства
Использование термомасла в качестве рабочей среды и реализация высокотемпературной работы при нормальном давлении. Обычно используемый диапазон температур составляет 0 ~ 400 ℃.
Электронагревательная трубка из никель-хромового сплава, датчик температуры PT100.
Теплопроводный масляный насос оснащен высокотемпературным механическим уплотнением.
Шкаф управления оснащен сенсорным экраном и ПЛК SIEMENS, измерителем температуры FUJI и электрическим оборудованием Schneider.
Функция автоматической регулировки PID процесса контроля температуры может обеспечить точность контроля температуры: ± 1 ℃, рабочую температуру можно установить в любое время.
Панель управления имеет функцию защиты от перегрева, нехватки масла, сухого горения, защиты от перегрузки и автоматического выхлопа.
Устройство контроля температуры всего завода на салазках, каждый контроль температуры независимо.
В заключение
Являясь надежным производителем клапанов, THINKTANK предлагает множество решений для клапанов для наших клиентов, таких как расширительные охлаждающие трубки, сильфонная крышка из нержавеющей стали и тримы с направляющей клеткой для балансировки/дебаланса, отвечающие уникальным условиям. Как правило, наши сильфоны из нержавеющей стали эффективно подходят для диапазона рабочих температур клапана 662 °F. Таким образом, эти регулирующие клапаны могут регулировать тепловое масло или тепловое масло, горячее масло, высокотемпературную воду, пар и другие критические среды. Если вас интересует дополнительная информация, свяжитесь с нами по электронной почте cncontrolvalve.com
Обладая знаниями в области клапанов и богатым опытом работы в нефтегазовой, химической промышленности, текстильных фабриках, электростанциях и сахарных заводах. Компания THINKTANK стала ведущим производителем прецизионных регулирующих клапанов нового поколения.
Имея клиентскую базу, в которую входят более 42 ведущих мировых инженеров и подрядчиков, а также международные бренды клапанов, компания THINKTANK Valves предлагает экономичные клапаны, которые помогают нашим клиентам автоматизировать управление технологическим процессом, не переплачивая за это.
Трехходовые клапаны | Trillium Flow Technologies™
Перейти к содержимому
ATWOOD & AMP; MORRILL
^®
3-ходовой клапан предназначен для установки там, где необходимо непрерывное управление потоком из одной линии в другую. 3-ходовой клапан позволяет выбрать два разных режима потока от одного и того же клапана.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА
Позволяет использовать два разных режима потока из одного клапана
Полный поток поддерживается за счет хода клапана
Упрощение компоновки трубопроводов
Устраняет подключение одного моторного привода
Значительная экономия затрат на установку и обслуживание
Тарелка с направляющей сепаратора для стабилизации
Рядный Т-образный корпус
Плоские седла для облегчения обслуживания
ПРИМЕНЕНИЕ
Байпас подогревателя питательной воды высокого давления
Байпас подогревателя питательной воды низкого давления
Установки с двумя предохранительными клапанами
Непрерывные процессы
Экономайзер котла-утилизатора
Переключение резервуара для хранения сыпучих материалов
СТАНДАРТ ПРОЕКТИРОВАНИЯ
ASME B16. 34
ДИАПАЗОН КЛАССОВ ДАВЛЕНИЯ
ASME 150, 300, 1500, 2500
ДИАПАЗОН РАЗМЕРОВ
6–24 дюйма (150–600 мм)
ДИАПАЗОН ТЕМПЕРАТУР
До 1200ºF
МАТЕРИАЛЫ
Литой углерод, легированная сталь или нержавеющая сталь
КОНФИГУРАЦИЯ КОНЦА
Приварной конец
МОДИФИКАЦИИ И АДАПТАЦИИ
Модернизация направляющей тарелки, набивка с динамической нагрузкой, замена жесткого уплотнения графитовым уплотнением
Atwood & Morrill®
Red Point ^®
ASME, угольное, газовое, промышленное, СМИ, невозобновляемая энергия, возобновляемая энергия, стандартная, паровая, традиционная энергия
Обратные клапаны, задвижки, шаровые клапаны, запорные клапаны, главные_клапаны
Клапаны с отводом вниз
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
Обратные клапаны, задвижки, шаровые клапаны, запорные клапаны, главные_клапаны
Обратные клапаны Задвижки, шаровые клапаны, запорные клапаны, главные_клапаны
Запорные клапаны с кованым тройником
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
Обратные клапаны, задвижки, шаровые клапаны, запорные клапаны, главные_клапаны
Atwood & Morrill®
Red Point ^®
ASME, сжигание угля, сжигание газа, промышленность, средства массовой информации, невозобновляемая энергия, атомная энергия, нефть и газ — переработка, возобновляемая энергия, стандарт, пар, традиционная энергия
Обратные клапаны, задвижки, запорные клапаны, главные_клапаны
Кованые параллельные золотниковые клапаны
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
Обратные клапаны, задвижки, запорные клапаны, главные_клапаны
Atwood & Morrill®
Red Point ^®
ASME, угольное, газовое, промышленное, СМИ, невозобновляемая энергетика, возобновляемая энергетика, стандартная, паровая, традиционная энергетика
Обратный клапан холодного повторного нагрева
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
Обратные клапаны, Запорные клапаны, Основные_клапаны
Atwood & Morrill®
Red Point ^®
ASME, угольный, газовый, промышленный, средний, атомный, стандартный, паровой
Обратные клапаны, запорные клапаны, запорные клапаны, главные_клапаны 90 4020 Паровые клапаны 90 4020 90 Запорный клапан
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
Обратные клапаны, задвижки, запорные клапаны, главные_клапаны
Этвуд и Моррилл®
Red Point ^®
ASME, сжигание угля, сжигание газа, общая промышленность, промышленность, жидкости, среды, невозобновляемая энергия, ядерная энергия, нефть и газ — переработка, возобновляемая энергия, стандарт, пар, традиционная энергия
Проверить Клапаны, задвижки, запорные клапаны, главные_клапаны
Треугольные запорные клапаны
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
Обратные клапаны, задвижки, запорные клапаны, главные_клапаны
Atwood & Morrill®
Ред Пойнт ^®
ASME, Удобрения, Газ, Промышленность, Жидкость, Среда, Нефть и газ, Нефть и газ — вниз по течению, Нефть и газ — Средний поток, Стандарт
Обратные клапаны, запорные клапаны, главные_клапаны
Обратные клапаны компрессора 9050
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
Обратные клапаны, запорные клапаны, главные_клапаны
Atwood & Morrill®
Red Point ^®
ASME, угольное, газовое, общепромышленное, промышленное, жидкое, средовое, невозобновляемое, ядерное, возобновляемое, стандартное, паровое, традиционное
Обратные клапаны, Запорные клапаны, Главные_клапаны
Обратные клапаны на подаче котла
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
Обратные клапаны, запорные клапаны, главные_клапаны
Обратные клапаны Задвижки, Запорные клапаны, Main_Valves
Клапан обратного тока FREE FLOW®
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
Обратные клапаны, задвижки, запорные клапаны, главные_клапаны
Ссылка для загрузки страницы
Клапаны для бассейнов: обратные, поворотные и обратные клапаны
Прямой поток воды
что делают клапаны для бассейнов?
Точно так же, как в раковинах, душевых и ваннах в вашем доме используются краны для управления потоком воды, в водопроводной системе бассейна используются клапаны для направления потока воды туда, где это необходимо, или для предотвращения потока воды там, где это необходимо. это не желательно.
Перепускной клапан
Самым востребованным клапаном для бассейнов на рынке является перепускной клапан Jandy. Отводные клапаны для бассейна Jandy отводят воду и доступны с двумя или тремя портами. 2-ходовой клапан по сути действует как 1-входной/1-выходной клапан, позволяя полностью перекрыть поток воды или ограничить поток воды для более низкой скорости потока. 3-ходовой клапан обеспечивает большую гибкость благодаря одному входному и двум выходным портам, которые регулируют направление потока воды одним из следующих способов:
Перекрытие потока на одну трубу
Разделение потока между двумя трубами
Ограничение/предотвращение потока из входящей трубы
Узнайте больше о перепускных клапанах
КАК УПРАВЛЯТЬ ОТВОДНЫМ КЛАПАНОМ JANDY
Исследуйте переключающие клапаны
Обратный клапан
Обратный клапан для бассейна — это тип клапана для бассейна, который обеспечивает односторонний поток воды или, что более важно, предотвращает поток воды в противоположном направлении. Некоторые обратные клапаны для бассейнов также позволяют контролировать поток воды через прозрачную крышку, чтобы обеспечить правильную работу обратного клапана для бассейна. Обратные клапаны для бассейнов чаще всего используются по следующим причинам:
Для подкладок для бассейнов, установленных на возвышенности или на несколько футов выше уровня воды в бассейне, чтобы предотвратить слив воды обратно в бассейн, когда насос не работает.
Для предотвращения обратного потока воды из хлоратора в нагреватель или фильтр. Эта вода содержит высокую концентрацию хлора и потенциально может повредить нагреватель бассейна.
Для предотвращения обратного потока воды в воздуходувку спа, который может повредить двигатель воздуходувки.
Для предотвращения круговорота воды в контуре, т.е. системы солнечного обогрева.
Исследуйте обратные клапаны
Шаровой кран
Подобно двухходовому переключающему клапану, шаровой кран используется для регулирования потока воды в бассейне в одном направлении и лучше всего подходит для полного перекрытия потока воды.
Подробнее о шаровых кранах
Автоматизация клапанов
Приводы клапанов для бассейнов автоматизируют движение клапана и, следовательно, направленный поток воды нажатием кнопки — даже изнутри вашего дома. В сочетании с системой автоматизации AquaLink® и устройством для подключения к Интернету iQ20 вы даже можете управлять отводными клапанами в любое время и в любом месте со своего мобильного устройства с помощью БЕСПЛАТНОГО приложения iAquaLink™.
См. технологию
АВТОМАТИЗАЦИЯ КЛАПАНА
Клапаны для бассейнов
Шаровой кран с двойным соединением для тяжелых условий эксплуатации
Шаровые краны из ПВХ для тяжелых условий эксплуатации Jandy позволяют быстро и легко ремонтировать и заменять сантехнику и оборудование.
Клапаны для бассейнов
Шаровой кран с одним штуцером для тяжелых условий эксплуатации
Шаровые краны из ПВХ для тяжелых условий эксплуатации Jandy позволяют быстро и легко ремонтировать и заменять сантехнику и оборудование.
Клапаны для бассейнов
Поворотный затвор для тяжелых условий эксплуатации
Поворотные затворы из ПВХ для тяжелых условий эксплуатации Jandy обеспечивают точное управление потоком воды и требуют минимального обслуживания.
Клапаны для бассейнов
Межфланцевый обратный клапан для тяжелых условий эксплуатации
Межфланцевые обратные клапаны для тяжелых условий эксплуатации Jandy помогают защитить всю систему от обратного потока и отличаются прочной конструкцией, минимальным выходом и низким перепадом давления.
Клапаны для бассейнов
Никогда не смазывать
^® Клапаны
4,9 звезды (457 отзывов)
Клапан Never Lube полностью не требует технического обслуживания и изготовлен из самого прочного материала CPVC.
Клапаны для бассейнов
Клапан для экономии места
Клапан для экономии места из серии Jandy Pro обеспечивает такую же долговечность и качество, как и клапан Grey, но при этом он более компактен для работы в стесненных условиях.
Клапаны для бассейнов
Обратный клапан
4,8 звезды (8 отзывов)
Обратный клапан Jandy имеет прозрачную крышку и красную уплотнительную пластину для удобного осмотра, а также уникальную конструкцию качания/пружины.
Клапаны для бассейнов
Серый клапан
4,8 звезды (29 отзывов)
Прочный и экономичный клапан Grey Valve остается ведущим продуктом серии Jandy Pro.
