Устройство раздвижных ворот: Схема откатных ворот. Устройство откатных ворот. Расчет откатных ворот. Размеры ворот. Откатные ворота
Схема откатных ворот. Устройство откатных ворот. Расчет откатных ворот. Размеры ворот. Откатные ворота
7 декабря 2021
В этой статье рассмотрим исключительно теорию и проектирование откатных ворот, здесь мы постараемся изложить ответы на наиболее распространенные вопросы пользователей решивших сделать откатные ворота своими руками. Здесь Вы найдете теоретические выкладки, формулы, расчеты и практические советы по изготовлению откатных ворот. Также Вы можете прочитать статьи: схема элетропроводки для откатных автоворот и фундамент для откатных ворот.
Итак, откатные консольные ворота состоят из проёмной части (полотна) и противовесной части (ее часто называют хвостовик, концевик, косынка, раскос, противовес итд). Длина противовесной части должна быть равна 33-50% от ширины проёма в свету. Оптимальным значением для большинства ворот считается 40% при этом значении получается отимальный расход материала и места. Имеются источники в интернете утверждающие, что противовесную часть нужно делать 50 и 60% — однако это излишне, можете делать конечно хуже не будет , но для бытовых ворот достаточно будет и 40%.
Если у вас есть ограничения по месту для отката ворот воспользуйтесь тем знанием, что минимальная длина противовесной части равна 33% от проёма, если и при этом Вашим воротам не хватает места для отката, то нужно признать, что откатные ворота установить нельзя, тогда есть смысл подумать о воротах другого типа, например распашных. Или как вариант установить откатные ворота снаружи (на улице) см. Рис:
Вариант когда откатные ворота установлены с улицы, а электоропривод во дворе:
Слишком малая противовесная часть (менее 33%) приведет к тому, что ворота будут «падать» и в открытом состоянии коснутся земли и даже выроют изрядную канаву.
При недостаточной длине противовесной части Вы получите такую картину в открытом состоянии, утрированно для наглядности: Утяжелять противовес различными грузами, свинцом итд нецелесообразно.
Еще одна встречающаяся ошибка — при нормальной длине противовесной части расстояние между картеками мало, что приводит повышенной нагрузке на ролики и полки направляющей консоли и как следствие к тугому ходу ворот и даже к разгибанию полок направляющей, или как говорят в просторечье «раздуло балку». Опорные каретки должны использовать по максимуму всю длину противовеса.
Давайте рассмотрим классический пример — Вам предстоит сделать откатные ворота своими руками с шириной проёма 4м, высотой 2м и зашитые профнастилом.
Выбираем комплект фурнитуры на 400-500 кг с металлическими роликами, длина направляющей 6м, высота 60мм, ширина 70 мм. На рис. приведены размеры частей откатных ворот в общем случае, где L — ширина проёма в свету.
Для 4-х метровых ворот проёмная часть согласно формуле равна 4200мм (ворота должны перекрывать проём в каждую сторону на 100-200 мм), на противовес остается 1800мм. Проверяем: 4*0,4=1,6м, а у нас получилось 1,8м значит консольная часть у нас получилась 45% — это значение удовлетворяет техническим условиям.
Идем дальше. Часто задаваемый вопрос и вызывающий наибольшие затруднения — » У меня проём 4.5-5 м и зашивка профнастилом». Считаем общую длину ворот 4,5*1,4=6,3 (5*1,4=7). В обоих случаях получаем более 6м. Все решается очень просто — приобретается комлект с 7-ми метровой направляющей или стандартный комлект с 6-ти метровой направляющей плюс дополнительный 1.м.п. направляющей, эти куски потом свариваются снаружи (внутри варить не нужно), шов после зачищается болгаркой. Далее все рассчитываем аналогично примеру выше.
Следующий распространенный вопрос — как рассчитать высоту ворот? Высота ворот состоит из следующих слагаемых. Рассмотрим на примере ворот с направляющей типоразмера 70х60.
Дорожный просвет — 75 мм.
Высота направляющей — 60мм.
Высота трубы внешенего каркаса — 30мм
Высота трубы внутреннего каркаса — 40мм
Из рисунка приведенного ниже (ворота в разрезе) можно рассчитать высоту полотна ворот, и высоту листов профнастила (бляхи).
Ворота в смонтированном виде, показано расположение элементов фурнитуры для откатных ворот:
Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.
Поделится
Поделится
Как устроенны автоматические откатные ворота

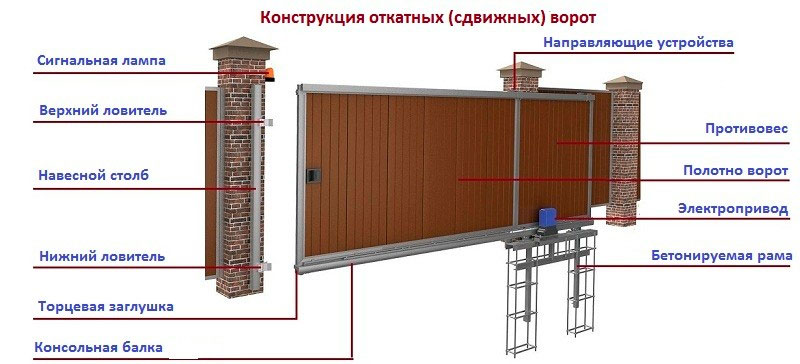

Устройство консольных откатных ворот
Среди всех типов сдвижных ворот консольные наиболее популярны, особенно для въездных проездов на территорию. В отличии от роликовых перемещающихся по рельсу отсутствует желоб подверженный намерзанию и заполнением грязи и воды. Перед подвесными такой тип не ограничивает проем по высоте и не влияет на экстерьер ( что важно для частных домовладений, а допустим на промышленных объектах).
При широком использовании современных и качественных комплектующих ворот, изготовление и монтаж стал доступен и применяется повсеместно.
Принцип работы ворот консольного типа.
Эскиз.
В основе конструкции консольных ворот лежит балка ( служит направляющей ), несущая на себе вес каркаса и заполнения створки и роликовые опоры оснащенные подшипниками.
Вся система вынесена из проема и оставляет его доступным. Под роликовые опоры заготавливают фундаментное основание с закладными для установки автоматики, электропроводки и опор.
На балку крепится зубчатая рейка для сцепления с приводом ворот.
Эксплуатация консольных ворот дает ряд преимуществ.
Экономия места — перемещение створки проходит вдоль забора или ограждения мало пригодное для других целей. Они почти не требуют обслуживания. Например, в зимнее время снег и наледь не является препятствием, не обязательна расчистка и уборка. Надежность и простота конструкции приводов, автоматики для таких ворот. Устойчивость в ветровых нагрузкам, которым подвержены распашные створки.
Откатные ворота консольного типа не сложно изготовить своими руками, чертежи и схемы представлены в разделе, воспользовавшись ручным инструментом и сварочным аппаратом.
Устройство подвесных ворот
Особенность подвесных ворот в установке полотна на несущую ферму ( на опорах) или направляющую балку крепящуюся к стене. Их профиль формирует проем по высоте.
Для подвеса створок на полотно к нему крепятся подвесные роликовые опоры на подшипниках. Опоры с воротами заводятся внутрь несущей балки и перемещаются по ней. Для жесткости и устойчивости крупногабаритных конструкций в подвесную систему добавляют нижний рельс — направляющую и нижние роликовые опоры.
Подвесные ворота особенно востребованы для проемов больших размеров и могут достигать более 20 метров в длину 6-7 метров в высоту. Как в все сдвижные конструкции требуют свободного места.
Достоинства подвесных откатных ворот.
- — Система подвески проста, менее подвержена осадкам и попаданиям загрязнениям, надежна даже при отсутствии обслуживания.
- — Вес створки при одних размерах с консольными будет значительно меньше, что снижает нагрузку на автоматику и проще в манипуляциях.
- — Не требует фундаментных работ с их критичными сроками и издержками.
- — Перекрываются значительные по высоте и длине проемы.
Каркас полотна подвесных ворот выполняют на раме с заполнением из сэндвич-панелей, решетки или профилированного листа. Для помещений и въездных ворот используют утеплители и резиновые, щеточные уплотнители, что придает комфорт, влаго и теплоизоляцию.
Среди малочисленных недостатков отметим ограничение проема по высоте.
Часто именно подвесные откатные ворота устанавливают в производственных помещениях, внутренних цеховых территориях и на въездах.
Надежность и долгий срок службы вам обеспечат проверенные и брендовые комплектующие Ролтэк, Came, Fratelli Comunello, Alutech, Combi Arialdo имеют доступные цены.
