Устройство систем вентиляции: как работает, виды, устройство и монтаж

Содержание

Системы вентиляции и их классификация

Чистый воздух необходим для нормального существования живых организмов и играет жизненно важную роль для человека. Каждый день нам необходимо около 20 тыс. литров воздуха, который участвует в процессе дыхания кислородного обмена. Но, к сожалению, не всегда система вентиляции в здании может обеспечить требуемый уровень комфорта и соответствие всем требуемым нормам. Таким образом, нарушается воздухообмен, который приводит к необходимости использовать естественную или механическую вентиляцию. В современное время это становится особенно актуальным, в связи с использованием в строительстве высоко герметичных материалов, препятствующих вентиляции с естественным побуждением.

В связи с этим, на первоначальном этапе необходимо правильно выбрать тип вентиляции, ее производительность и другие важные характеристики и особенности.

Классификация систем вентиляции

При всём существующем многообразии вентиляционные системы можно классифицировать по следующим основным признакам:

по способу организации давления для перемещения воздуха в вентсистеме – с естественным или механическим (искусственным) побуждением (в основе дополнительное оборудование — вентиляторы и пр. ), а также смешанные;
по способу подачи и выведения воздуха – приточная, вытяжная или приточно-вытяжная;
по зоне обслуживания – местная или общеобменная;
по устройству конструкции — канальная и бесканальная;
по назначению – аварийная, противодымная, аспирационная вентиляция.

Наиболее экономичным вариантом в современное время при строительстве зданий и помещений является общеобменная вентиляция, т.е. система с механическим побуждением, приточные или вытяжные, обеспечивающие эффективный воздухообмен. Для вентиляции помещений с небольшой площадью актуальным является естественное побуждение.

Естественная вентиляция

Для естественной вентиляции характерно движение воздушных масс, которое осуществляется за счёт нескольких параметров:

Расхождение температуры воздуха внутри помещения и снаружи.
Перепад давлений в воздухе: внутреннего и внешнего.
Разница в давлении ветра – в зависимости от скорости и силы ветра.

Безусловным преимуществом такой системы является её простота и энергоэффективность. Для помещений с площадью уже более 100 кв.м. рекомендуется устанавливать механическую вытяжную вентиляцию.

Механическая вентиляция

Принудительная или искусственная вентиляция — это такой вид системы, в котором циркуляция воздуха обеспечивается с помощью вспомогательных нагнетательных устройств — вентиляторов, турбин, компрессоров и т.п.

Рассматриваемый тип позволяет обеспечить любой объем воздуха, перемещать его на значительное расстояние, организовать местную вентиляцию. Воздух, подаваемый в помещение, может быть со специальной подготовкой — с увлажнением, подогревом, охлаждением, очищением и пр.

Существенными недостатками механической вентиляции принято считать значительные первоначальные затраты, расходы за потребление электроэнергии и сервисное обслуживание.

Типы принудительной системы вентиляции и их особенности

1. Приточная вентиляция осуществляет подачу свежего воздуха в помещение. Таким образом отработанный воздух вытесняется и удаляется через пассивные вытяжные каналы. Приточная система вентиляции по своей конструкции считается одной из сложных. Она может состоять из разных блоков и таких элементов, как, например, воздуховоды, вентилятор, распределительные решетки, диффузоры, калорифер, фильтры, шумоглушитель, воздушные клапаны и т.п.

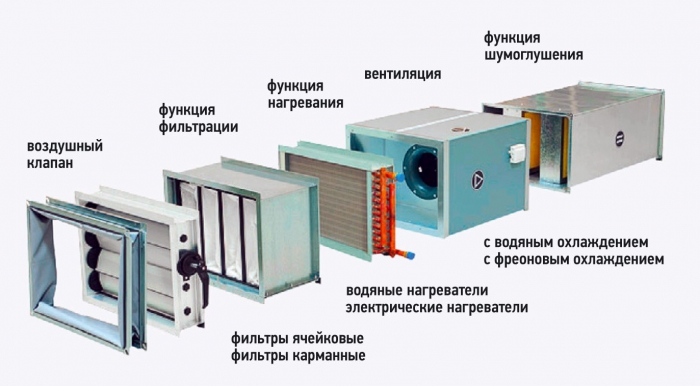

В зависимости от исполнения основных узлов вентсистемы, приточная установка может быть как моноблочной, так и наборной, т.е. состоящей из отдельных элементов. Преимуществом моноблочной системы является ее компактный размер и монтажная готовность, но по стоимости на порядок дороже. Также позволяет сэкономить время на этапе проектирования и пусконаладочных работ.

2. Вытяжная вентиляция предназначается для удаления загрязненного использованного воздуха из помещения через вентиляционные решетки или воздуховоды. В зависимости от того, как происходит воздухообмен – по всей площади или для отдельных зон, вытяжная система вентиляции может быть:

1) местной – вытяжка над плитой на кухне или над рабочим местом в цехе;

2) общеобменной – настенный вентилятор в санузле, потолочный вентилятор в кухне, а также могут быть установлены в стене через сквозное отверстие или в проеме окна. Чаще всего местная вентиляция применяется совместно с общеобменной.

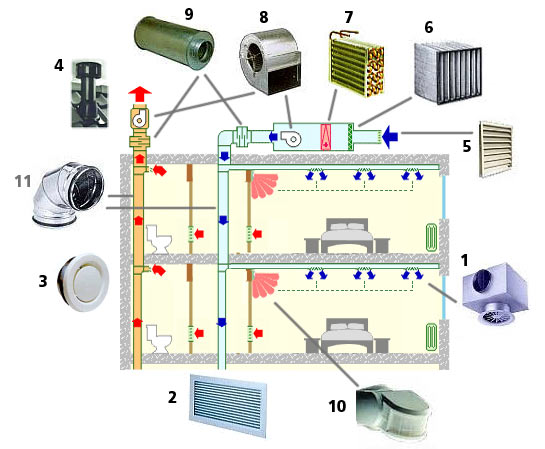

3. Приточно вытяжная система вентиляции представляет собой комбинацию первых двух систем. Отличается более высокой производительностью и эффективностью. Конструкция данной системы может быть как общеобменной или местной, так и моноблочной, или содержать в себе отдельные блоки и установки. Главным критерием является создание такой производительности, чтобы приток и вытяжка совпадали. В противном случае, разница в давлении будет создавать чрезмерно сильное движение воздуха.

Конструкция систем вентиляции

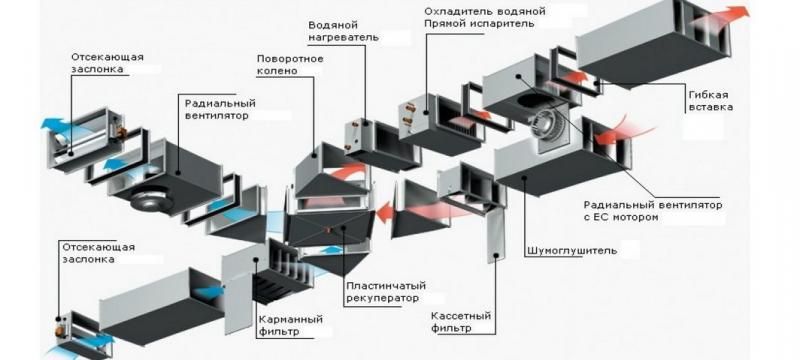

Ещё одним признаком в классификации является исполнение с применением каналов или же отсутствием воздуховодов в вентиляционной системе. Для крупных зданий и помещений при значительном удалении пунктов забора воздуха от помещений применяется канальная вентиляция. Она имеет разветвлённую сеть воздуховодов, по которым происходит подача, транспортировка и/или удаление воздуха из определённых зон помещения. Для таких случаев подбор мощности оборудования должен учитывать неизбежные потери при передвижении воздуха по воздуховодам, использование шумоглушителей и т.д. Наиболее распространёнными по геометрии являются круглая и прямоугольная вентиляция.

Бесканальная вентиляция используется в случаях, когда вентилируемое помещение располагается не в глубине здания и существующие возможности планировки позволяют совершать забор воздуха посредством установки одного или нескольких вентиляторов местной или общей системы в перекрытии. Её также можно оснащать клапанами, фильтрами и другим дополнительным оборудованием. Бесканальными являются системы естественной вентиляции, которые дешевле и проще, соответственно и эффективность меньше.

Вне зависимости от назначения помещения, чаще всего невозможно обойтись только одним типом системы вентиляции. И выбор для каждого конкретного случая определяется площадью помещения, его назначением, видом загрязняющих веществ и т.п. Актуальны вопросы с точки зрения экономической целесообразности выбора конкретной системы.

Как выбрать систему вентиляции?

Процесс проектирования и реализации вентиляции лучше всего выполнять на этапе строительства или капитального ремонта объекта, чтобы была возможность учесть многие конструктивные решения, например, устройство венткамеры, монтаж оборудования, разводка вентканалов и т.п. Здесь главное, чтобы система вентиляции имела минимальное количество точек пересечения с другими системами – водоснабжения, отопления, электричества и т.д. Рекомендуется для поиска общих технических решений привлекать к участию специалистов, таких как инженеры, монтажник, электрики, сантехники.

При выборе системы вентиляции необходимо обратить внимание на следующее:

Расчет воздухообмена помещения. Определение необходимого количества поступающего воздуха согласно установленному оборудованию, нормам проживания, отопительным приборам и пр.
Определение и выбор размера воздуховодов, их конфигурация. От этого зависит эффективность всей системы.
Выбор типа системы вентиляции для объекта или здания.
Разработка схемы вентиляции. Корректность выполнения и монтаж оказывают влияние на эффективность работы местной вентиляции.
Выбор моделей и расположения вентиляторов и прочего дополнительного оборудования.

Расположение точек входа и выхода воздуха.

Если заказчика устраивают предоставленные разработки и планы, то следующим этапом подрядчик предоставляет рабочий проект системы вентиляции и уже затем приступает к монтажу.

Устройство приточно-вытяжных систем вентиляции

330 Om TEAM Журавлев Константин

Разработка, внедрение приточно-вытяжных систем вентиляции является одной из самых востребованных задач в современной автоматизации. Сложно представить современные торговый центр, жилой комплекс или производство без инженерных систем вентиляции, а сами вентиляционные системы без системы автоматики. Вот об этом мы сегодня и поговорим, акцентируя внимание в первую очередь на автоматизацию данного процесса, но также рассмотрим устройство систем вентиляции и особенности их управления.

Приточно-вытяжная вентиляция представляет собой совокупность устройств, направленных на создание оптимальных параметров воздуха в помещении, согласно нормативным документам, путем постоянного притока свежего воздуха, а так же удалении отработанного воздуха. В частности, регламентируется чистота воздуха в помещении, согласно ГОСТ 12.1.005-88 (Общие санитарно-гигиенические требования к воздуху рабочей зоны), уровень шума в помещениях СНиП 23-03-2003 (Защита от шума), минимальный расход свежего воздуха на одного человека, температура, влажность воздуха СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование).

Вентиляция, в зависимости от назначения, может быть только приточной, осуществляющей подачу очищенного свежего воздуха заданной температуры и влажности, только вытяжной, осуществляющей удаление воздух из помещения с помощью вытяжных вентиляторов, либо смешанной.
В зависимости от зоны обслуживания — общеобменная и местная.

В зависимости от технических условий, состав вентиляционной системы может видоизменяться — с использованием либо без использования рекуперации воздуха, при использовании рекуператоры могут быть пластинчатого, либо роторного типа, для нагрева воздуха могут применяться водяной либо электрокалориферы, использоваться резервирование системы, путем установки дополнительных вентиляторов,либо без резервирования. Но в целом общий принцип работы вентустановки остается неизменным.

Приточный воздух подается в систему воздуховодов, пройдя предварительную фильтрацию, нагрев, либо охлаждение, в зависимости от температуры наружнего воздуха. Нагрев воздуха производится горячей водой или с помощью электричества, в зависимости от комплектации приточной системы. Охлаждение воздуха в летнее время производится с помощью водяного теплообменника, либо фреонового охладителя, расположенных в холодной секции вентустановки, в случае если она предусмотрена проектом.
После этого очищенный воздух подается в помещения в необходимом объеме. В это же время отработанный воздух удаляется из помещений на улицу в таком же объеме. Оба потока воздуха циркулируют в системе одновременно, но при этом нигде не смешиваются.

ОСНОВНЫЕ ЭЛЕМЕНТЫ ПРИТОЧНОЙ СИСТЕМЫ

Типовая система вентиляции состоит из различных элементов, одни из которых являются обязательными для установки, без них не будет корректной работы, другие опциональны, их наличие определяется техническими условиями.

Понятно, что любая система должна иметь в своем составе воздуховоды, шумоглушители, воздушные клапаны, воздухозаборные решетки и т.д. но мы рассмотрим только те элементы, которые так или иначе задействованы в системе автоматизации.

Ниже представлена типичная функциональная схема приточной вентиляции с водяным калорифером без рекуперации.

На данной схеме изображены следующие элементы:

1 — Датчик температуры наружный

Предназначен для измерения температуры окружающей среды. По данному датчику система автоматики осуществляет переход зима/лето.

В основном используются уличные датчики, представляющие собой термосопротивление Pt1000, Pt100, либо на основе термисторов NTC10k, NTC20k.

2 — Воздушная заслонка с электроприводом (жалюзи)

Используется для открытия/закрытия вентиляционных каналов и регулирования объёма подачи воздуха. При отключении вентустановки, например при наладке, заслонка препятствуют проникновению в систему холодного воздуха.

Зачастую заслонки оснащаются системой обогрева в виде нагревательных элементов, либо греющего кабеля, хотя на вышеприведенной схеме данная функция отсутствует.

Приводы воздушных заслонок различаются по типу управляющего сигнала — двухпозиционный (открыть/закрыть), трехпозиционный и аналоговый 0-10V. Соответственно от типа провода меняются и функциональные возможности заслонок.

Двухпозиционный привод типа открыть/закрыть используется только для полного открытия либо закрытия жалюзей, никаких промежуточных положений не предусмотрено.

В случае, если необходимо регулирование расхода воздуха, применяются аналоговые или трехпозиционные привода. При использовании аналогового привода, створки заслонки открываются в зависимости от напряжения управляющего сигнала 0-10V.

Трехпозиционные привода имеют три состояния — открыть, закрыть и останов. Изменение положения происходит прямо пропорционально длительности импульса электрического сигнала. При отсутствии сигнала привод останавливается, при подаче сигнала на один контакт привод открывается (закрывается), при замыкании второго контакта привод закрывается (открывается). Помимо этого, могут быть задействованы вспомогательные контакты.

На рисунке ниже показана схема подключения трехпозиционного привода.

3- Фильтр

Воздушный фильтр служит для защиты от попадания в систему различных частиц пыли и других примесей.

4 — Реле перепада давления на фильтре

Измеряет разность давления воздуха до и после фильтра. В случае выхода перепада давления за пределы порога срабатывания (уставки) контакты реле переключаются и сигнал о необходимости замены фильтрующего элемента поступает в систему управления. При этом установка продолжает работу в штатном режиме.

5 — Водяной калорифер

Служит для подогрева поступаемого в помещения наружнего воздуха. Представляет собой теплообменник с медными либо стальными трубками, по которым проходит горячая вода из системы отопления здания.

6 — Циркуляционный насос

Обеспечивает циркуляцию теплоносителя в калорифере. При работе калорифера должна осуществляться постоянная работа насоса, даже в дежурном режиме. В летний период, во время останова системы, насос выключен, но при этом системой автоматики предусмотрен запуск насоса раз в сутки на непродолжительное время во избежание закисания ротора насоса.

Для защиты насоса от работы на сухом ходу может применяться термореле, блокирующее его работу при понижении температуры воды на входе в калорифер.

7 — Трехходовой запорно-регулирующий клапан с приводом

Регулирующие клапаны предназначены для плавного регулирования количества теплоносителя, поступающего в калорифер, при необходимости часть потока воды проходит через байпас. В зависимости от температуры приточного воздуха, либо температуры обратной воды, регулирующий клапан повышает, либо уменьшает поступление обратной воды в теплообменник.

Регулировка осуществляется управляющими сигналами 0-10V либо 4-20мА.

8 — Датчик температуры обратной воды

Применяется для контроля температуры на выходе теплообменника, что обеспечивает дополнительную защиту водяного калорифера от замерзания.

9 — Термостат защиты калорифера от замораживания

Термостат является основной защитой калорифера от заморозки. Контролирует температуру воздуха после теплообменника и в случае понижения температуры ниже уставки (примерно 5-6 °C) выдает сигнал в щит управления вентустановкой.

Измерение температуры производится при помощи чувствительного элемента в виде газонаполненной капиллярной трубки, при этом необходимо уделить внимание ее правильному монтажу, в частности минимальный радиус изгиба капилляра должен быть примерно 20 мм, трубка должна монтироваться равномерно по всей площади теплообменника.

10 — Вентилятор

Обеспечивает направленное движение воздушного потока по воздуховодам. Управление скоростью вращения вентилятора осуществляется частотным преобразователем.

В основном применяют вентиляторы осевого и радиального (центробежные) типов с асинхронными электродвигателями, которые соединяются между собой через ременную передачу, либо вентиляторы непосредственно крепятся на вал двигателя. Управление вращением осуществляется при помощи частотных преобразователей.

В последнее время набирают популярность ЕС (Electronically Commutated — электронно коммутируемые) вентиляторы на основе бесколлекторных синхронных двигателей со встроенным электронным управлением. Вращение ротора ЕС-двигателя осуществляется за счет подачи питания на обмотку статора в зависимости от положения ротора.

Для определения положения ротора применяются датчики Холла. Также регулирование может осуществляться от внешних датчиков при помощи унифицированных сигналов 4-20 мА или 0-10 В.

11 — Реле перепада давления на вентиляторе

Контролирует перепад давления и в случае неисправности самого вентилятора или обрыва ремня привода выдает сигнал на управляющий контроллер. Происходит останов системы в аварийном режиме.

При монтаже реле перепада есть один нюанс. Если прессостат используется на фильтре,то трубка со штуцером с маркировкой + подключается перед фильтром, а с маркировкой — после фильтра. На вентиляторе, наоборот, штуцер + подключается после вентилятора, штуцер — перед вентилятором. В случае применения систем с рекуперацией, штуцер + подключается перед рекуператором, штуцер — после рекуператора, ориентируясь по движению воздуха.

12 — Канальный датчик температуры приточного воздуха

Осуществляет контроль температуры приточного воздуха. По показаниям датчика температуры притока происходит управление нагревом вентустановки.
