Устройство светодиодной лампы 220 Вольт. Как разобрать светодиодную лампу

Появление светодиодных или LED-ламп способствовало началу нового этапа в индустрии освещения. Совсем недавно такие осветительные приборы представляли огромную редкость, а сейчас огромный ассортимент различных светодиодных светильников выставляют все крупные магазины. Светодиод, в отличие от обычной лампы накаливания, имеет свою схему запуска.

Она устанавливается в самой лампочке, между имитацией колбы и патроном. Поэтому это место делают непрозрачным. Добраться до платы с диодами не так и сложно, но некоторые усилия для разборки понадобятся. Хоть опыт и показывает, что большинство производителей используют для этого схожие модели пусковых устройств, небольшие различия все же остаются.

Друзья приветствую всех на сайте «Электрик в доме». Сегодня хочу предоставить вам обзор внутренностей светодиодных ламп, которые я заказывал на Алиэкспресс. Лампа состоит из 72 диодов. В ней используются SMD-cвeтoдиoды, известные также под названием Surface Mounting Device. Давайте приступим к разборке, думаю, вам также будет очень интересно.

Принцип работы светодиодной лампы

Выпускаемые светодиодные лампочки на 220В могут отличаться между собой внешним дизайном, но принцип внутреннего устройства сохраняется для всех моделей. Излучение света в лампах выполняется светодиодами, число и размеры кристаллов которых может варьироваться в зависимости от мощности и возможностей охлаждения. Их цветовой спектр задается веществом, входящим в структуру каждого кристаллика.

Чтобы добраться до пускового драйвера, необходимо аккуратно снять защитную «юбочку» лампы. Под ней откроется печатная плата либо монтажная сборка из соединенных между собой радиоэлементов. На входе драйвера расположен диодный мост, подключенный к электрическому цоколю лампы, контактирующему с патроном. Благодаря ему переменное питающее напряжение выпрямляется в постоянное, поступает на плату и через нее подается к светодиодам.

Чтобы лучше рассеять излучаемый поток и защитить кристаллы от прикосновений, а также избежать их контакта с посторонними предметами, снаружи устанавливается рассеивающее защитное стекло (прозрачная пластмассовая колба). Поэтому своим внешним видом они очень напоминают традиционные источники света.

Для вкручивания лампочки в патрон их цоколи выполняют стандартных размеров Е14, Е27, Е40 и т.д. Это позволяет использовать Led лампы в домашней сети не прибегая к каким либо изменениям в электропроводке.

Конструкция и назначение частей лампы

Каждая светодиодная лампа состоит из следующих частей:

#1. Рассеивателя – специальной полусферы, увеличивающей угол и равномерно разбрасывающей направленный пучок светодиодного излучения. В большинстве случаев элемент производится из прозрачных и полупрозрачных пластиков либо матированного поликарбоната. За счет этого изделия не разбиваются при падении. Элемент отсутствует лишь в аналогах люминесцентных ламп, там его заменяет специальный отражатель. В приборах со светодиодами нагрев полусферы незначителен и в несколько раз меньше, чем в обычных нитевидных электролампах.

#2. Светодиодных чипов – основных составляющих ламп нового поколения. Они устанавливаются как по одному, так и десятками. Их число зависит от конструктивных особенностей изделия, его размеров, мощности и наличия приспособлений для отвода тепла. У хороших производителей не практикуется экономить на качестве светодиодных матриц, так как именно они определяют все рабочие параметры излучателя и продолжительность его эксплуатации. Однако в мире такие компании можно пересчитать по пальцам. Диоды же в матрицах взаимосвязаны, и при отказе одного выходит из строя вся лампа.

#3. Печатной платы. При их изготовлении используются анодированные алюминиевые сплавы, способные эффективно отвести тепло на радиатор, что создаст оптимальную температуру для бесперебойной работы чипов.

#4. Радиатора, который отводит тепло от печатной платы с утопленными в ней светодиодами. Для отливки радиаторов тоже выбирается алюминий и его сплавы, а также специальные формы с большим количеством отдельных пластин, помогающих увеличить теплоотводящую площадь.

#5. Конденсатора, убирающего пульсацию по напряжению, подаваемому на кристаллы светодиодов с драйверной платы.

#6. Драйвера, сглаживающего, уменьшающего и стабилизирующего входное напряжение электрической сети. Без этой миниатюрной печатной платы не обходится ни одна светодиодная матрица. Различают выносной и встраиваемый драйвер. Большинство современных ламп оснащается встраиваемыми устройствами, которые монтируются непосредственно в их корпусе.

#7. Полимерного основания, вплотную упирающегося в цокольную часть, защищая корпус от электрических пробоев, а меняющих лампочки — от случайного поражения электрическим током.

#8. Цоколя, обеспечивающего подключение к патронам. Обычно при его изготовлении используют латунь, покрытую никелем. Это гарантирует хороший контакт и долговременную коррозионную защиту.

Также существенным отличием светодиодных приборов от их обычных прототипов стало расположение зоны максимального нагрева. У остальных типов излучателей распространение тепла происходит от внешней стороны поверхности. Светодиодные кристаллы нагревают свою печатную плату с внутренней стороны. Поэтому им требуется своевременное отведение тепла изнутри лампы, а это конструктивно решается путем установки охлаждающих радиаторов.

Устройство лампы типа «кукуруза»

Лампу, которую мы сегодня будем разбирать, почему то все называют «кукуруза». Хотя глядя на внешний вид сходство действительно есть. Заказывал я целый набор таких ламп освещения для софт бокса. Кто еще не видел — есть видео на Ютуб канале.

Внешнее устройство светодиодной лампы обеспечивает открытый доступ к диодам и в случае выхода из строя их можно легко прозвонить мультиметром и определить неисправный диод.

Лампа состоит из десяти боковых пластин с шестью светодиодами на каждой пластине. Плюс на верхней крышке напаяно еще 12 диодов. В сумме получается 72 диода.

Давайте преступим к разборке этого чуда, чтобы поскорей увидеть внутренности. Перед тем как разобрать светодиодную лампу необходимо внимательно осмотрев корпус, и понять какие части соединяются между собой.

На верхней крышке видно части видно стыкующиеся детали, крышка имеет пазы. Ее то мы и будем снимать. Для этого берем тонкую отвертку или ножик и аккуратно поддеваем крышку равномерно по всему периметру.

Как видно на фото внутри практически ничего нет. Драйвер крепится к стенке на двухсторонний скотч. Боковые пластины можно легко вытащит из пазов. Вокруг много соединительных проводов.

В глубине видны провода, по которым подается напряжение 220 Вольт от цоколя на вход драйвера. С драйвера выходит два провода (красный и белый). К ним подключаются светодиоды.

Решил я замерить напряжение на выходе драйвера. Мультиметр показывает напряжение 77 Вольт (постоянного тока). Схема подключения всех диодов выполнена параллельно-последовательная. Группа из трех параллельно подключенных диодов подключается последовательно с другой группой и т. д. Всего получается 24 «звена» по «три диода».

Вот такое простое устройство светодиодной лампы 220 Вольт типа «кукуруза».

Не понравилось мне то, что в этой лампе нет радиатора. А как вы знаете друзья основная проблема светодиодов это нагрев и отвод тепла. В ней вообще нет металлических предметов за исключением плат, на которых напаяны сами диоды, они выполнены из алюминия. Корпус выполнен из керамики, возле цоколя есть четыре вентиляционных отверстия.

Не знаю хорошо это или плохо. Может вы мне подскажите друзья, пишите в комментариях.

Разбираем LED лампу «Экономка»

Следующая LED лампа, которую я хочу разобрать и показать вам ее устройство это «Экономка», мощностью 7 Вт. Служит она мне уже два года верой и правдой. Технические характеристики представлены на фото.

Как и у предыдущей лампы здесь размер цоколя Е27. Крепится сам цоколь к корпусу специальными углубленными канавками. Снять его без высверливаний или других повреждений нереально.

Корпус лампы изготовлен из алюминия и имеет конструктивную форму напоминающую корзинку. С боковых сторон есть ребра для циркуляции воздуха и дополнительного отвода тепла.

У этой лампы есть полусферический рассеиватель из матового пластика. В отличии от предыдущего варианта где все трусится и скрепит здесь все собрано очень хорошо, по сути — одна монолитная конструкция.

Как разобрать светодиодную лампу такого типа? Здесь внутренности кроются за рассеивателем. Берем отвертку с тонким жалом и поддеваем колбу.

По центру на трех болтах закреплена алюминиевая пластина с диодами SMD 5730. Диодов 14 шт. На мой взгляд, все светодиоды подключены последовательно. Точно сказать не могу, так как невидно соединительных дорожек на плате. Если один из них выйдет из строя лампа перестанет работать.

В месте соприкасание платы и металлического корпуса нанесена термопаста (белого цвета, по структуре напоминает обычный силиконовый герметик).

Открутив три винта и откинув плату можно увидеть главное устройство светодиодной лампы – драйвер.

Драйвер компактно размещен в центральной трубке.

Замерим, какое напряжение выдает драйвер. Мульриметр показывает напряжение в пределах 44 Вольт.

Сделаю два фото с рассеивателем и без него. Думаю видно как с помощью этой полусферы изменяется световой поток.

Хотелось бы отметить качество сборки данной модели Led ламп. Хорошо собрана и очень компактная.

Напоследок хочу отметить то, что какой бы мощности не была лампа, и какой бы не был производитель, устройство LED ламп практически у всех одинаковое. На этом все друзья, пишите комментарии, задавайте вопросы. Отдельная благодарность всем кто поделился статьей в соц.сетях.

Устройство светодиодной лампы — конструкция и принцип работы

Главная » Виды ламп » Светодиоды

Автор: Школа светодизайна MosBuild

Прежде чем понять, как устроена светодиодная лампа на 220 вольт, нужно разобраться, что она собой представляет и в чем ее преимущество перед лампами накаливания или люминесцентными светильниками. Конечно же, основной их плюс – это долговечность в работе и минимальное потребление электроэнергии. Почему так недолго работают обычные лампы, объяснять не приходится. И так понятно, что вольфрамовая нить – не слишком надежный материал. Но все же до недавнего времени лампы на основе этого материала практически не имели конкуренции. Сейчас же, хотя цена светодиодных ламп выше, чем у их предшественников, они быстро завоевывают рынок, пользуясь у потребителя все большим спросом.

Содержание

Что же такое светодиод?
Схема светодиодной лампы
Схема с диодным мостом
Резисторная схема
Устройство LED-ламп
Схема светодиодного драйвера
Ремонт LED–лампы
Особенности ламп со штыревым цоколем
Как проверить светодиодную лампу при покупке?
Общие сведения

Что же такое светодиод?

По своему строению это многослойный полупроводниковый кристалл, который преобразует электроэнергию в обычный свет. А как это происходит, нужно разобрать более детально.

При различных вариациях компоновки чипов можно создать четыре варианта светодиодов:

Схема светодиодной лампы

Поняв суть устройства светодиодной лампы, легко разобраться в особенностях работы и даже изготовить ее самому (схема светодиодной лампы на 220 вольт представлена на рисунке ниже). Естественно, в любом из магазинов можно приобрести такой светильник, но иногда бывает трудно подобрать таковой именно с необходимыми параметрами. А кому-то просто не интересно покупать, а куда более привлекательно изготовить самому. Главное – решить вопросы расположения схемы и светодиодов, изолирования системы, а также обеспечения теплообмена.

Итак, с чего следует начать сборку? Есть множество систем, позволяющих этим осветительным приборам функционировать от сети 220 V. У всех них существует 3 главные цели:

Получение пульсирующего тока из сети 220 V.
Выравнивание тока до постоянного.
Трансформирование тока до 12 V.

Для этого можно воспользоваться 2 вариантами – изготовить либо плату с диодным мостом, либо резисторную схему. При втором варианте необходимо использование четко определенного количества светодиодов. Нужно понять, какие плюсы и минусы есть у каждого из этих вариантов.

Схема с диодным мостом

Устройство этой схемы включает в себя четыре диода, подключенных разнонаправлено. По своему принципу диодный мост должен ток из сети 220 V трансформировать в пульсирующий. Суть действия в следующем: синусоидальные полуволны при проходе по двум диодам изменяются, в результате минус теряет полярность. При сборке нужно подключить к плюсовому выходу конденсатор до моста в месте подачи переменного тока. Сопротивление в 100 Ом присоединяется перед минусом. Для сглаживания перепадов напряжения сзади моста нужен еще один конденсатор.

Такую схему несложно собрать, даже любитель при минимальных навыках справится с этой работой. Саму плату лучше позаимствовать от отработавшего свое светильника. Главное запомнить – светодиоды нужно соединять по 10 шт. последовательно, после получившиеся несколько цепей соединить параллельно.

Резисторная схема

Ее тоже совершенно несложно изготовить. При даже небольших навыках вполне по силам собрать подобную лампу даже новичку. Собирается эта схема из 2 резисторов и 2 цепочек светодиодов, состоящих из одинакового числа элементов, соединенных последовательно, но имеющих разную направленность. От первого резистора соединение идет от одной полосы светодиодов к катоду, от другой – к аноду. От второго резистора – наоборот. Оптимальное число диодов в полосе – 10-20. Вывод: изготовить самодельный драйвер и в последующем лампу на светодиодах – совершенно несложная задача.

Устройство LED-лампы на 220 V.

Устройство LED-ламп

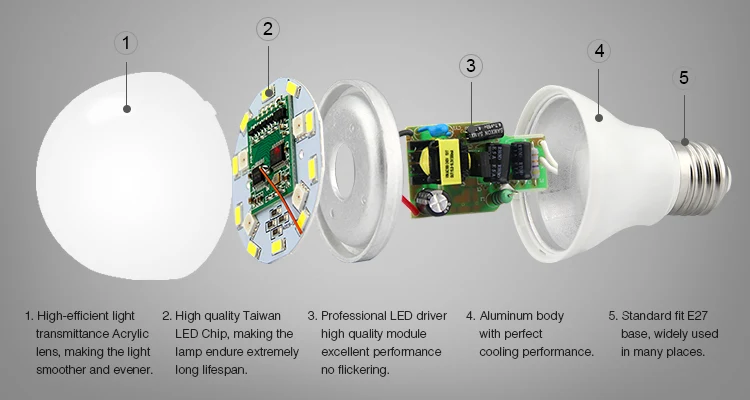

Основные 6 частей LED-лампы – это корпус, цоколь, рассеиватель, радиатор, блок светодиодов LED и бестрансформаторный драйвер (на картинке представлено устройство светодиодной лампы на 220 V). Эти лампы вполне подлежат ремонту, если один или несколько кристаллов прогорели. Вообще в LED-светильниках обычно горит драйвер, для которого чаще всего используются такие микросхемы, как bp 3122, bp 2832а или bp 2831а.

Помимо прочего, драйвер стабилизирует скачки напряжения.

На рисунке сверху изображена лампа варианта СОВ. Ее светодиод представляет собой единую пластину, в которую включено множество чипов. Если у такой лампы перегорает светодиод, то он меняется целиком, т. к. отдельные чипы невозможно поменять.

Схема светодиодного драйвера

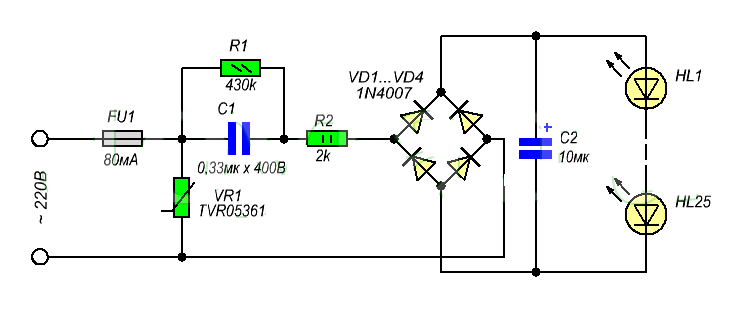

Схема драйвера светодиодной лампы (можно понять на примере MR-16) настолько проста, насколько это возможно (драйвер LED-лампы ничем от него не отличается). Она работает так: переменный ток в 220 V проходит на мост (диодный) через конденсатор С1. Далее уже прямой ток идет на светодиоды НL1–НL27, которые подключены последовательно. Число их может достигать 80 шт. Ну а более ровного света, без мерцания, добиваются как раз при помощи конденсатора С2. Желательно, чтобы он был как можно большей емкости. Схема драйвера для светодиодов от сети 220 V представлена на рисунке.

Простейшая схема драйвера MR-16

Ремонт LED–лампы

Устройство светодиодного светильника представляет собой обычную LED-лампу, и если светодиоды в ней отдельные, а не единой пластиной с кристаллами, то ее возможно отремонтировать, заменив сгоревшие (прогоревшие) элементы. Ее с легкостью можно разобрать. Нужно разделить корпус с цоколем. Если для примера взять лампу МR-16, то как раз внутри будет находиться 27 светодиодов. Подобраться к плате с элементами можно путем снятия защитного стекла. Делается это при помощи обычной отвертки.

Особенности ламп со штыревым цоколем

По сути, лампа со штыревым цоколем практически ничем не отличается. Единственное, что необходимо знать, это маркировку, которая наносится на корпус. Относится она именно к особенностям цоколя.

G – это как раз указывает на то, что у лампы штыревой цоколь.
U – маркер того, что лампа энергосберегающая.
10 – расстояние от одного до другого штыря в миллиметрах.

Как проверить светодиодную лампу при покупке?

Светодиодная лампа с цоколем Е-27

Примером послужит лампа с цоколем Е-27 и питанием в 220 V. Как при покупке не ошибиться, выбрав качественный товар? Необходимо внимательно осмотреть всю конструкцию светодиодной лампы. Изначально нужно посмотреть на радиатор. Он должен быть литым, а не наборным, т. к. в том числе и от него зависит долговечность работы выбранной лампы. Радиатор стоит в прямой зависимости от мощности, следовательно, чем мощнее лампочка, тем больше охладитель. Очень хорошо себя показывают алюминиевые, керамические либо графитовые.

Наилучший вариант – термопластиковое покрытие радиатора. После необходимо убедиться в отсутствии люфтов в цоколе, а также видимых механических повреждений. В любом магазине электротоваров имеется возможность включения лампы в сеть для проверки. При подаче питания на лампу нужно обратить внимание на исходящий от нее свет. Даже если мерцания не видно, необходимо посмотреть на прибор через камеру сотового телефона. На экране будет четко видно наличие или отсутствие мерцания. Если же имеется пульсация, такую лампу покупать не стоит. Что касается маркировки, то она должна быть четкой и хорошо читаемой, т. к. именно на основе этой информации выбирается тип светодиодной лампы.

Общие сведения

Применение светодиодных ламп необычайно широко. Это и бытовое освещение, и промышленное, и даже уличное. По своей сути такие световые приборы являются самыми экологически чистыми, т. к. не содержат опасных веществ (таких, как ртуть и т. п.) в отличие от люминесцентных или ртутных (ДРЛ) ламп. Световые приборы, имеющие в основе нить из вольфрама, дают много света, но их эффективность весьма сомнительна, т. к. 95 процентов уходит на выработку тепла, в чем и состоит отличие от принципа работы светодиодной лампы. Очень интересно, что после того, как было запрещено продавать лампы мощностью свыше 100 Ватт, их все равно не перестали выпускать. Только теперь они называются не лампочки, а «теплоизлучатели», что по своей сути правильно. Есть различные корпуса светодиодных ламп, а также различные типы цоколя. На картинке указаны маркировки, по которым можно определить, какая именно лампа нужна для того или иного прибора. Интересен также и цвет таких ламп. С первого взгляда может показаться, что он просто белый, однако это не так.

Есть специальный индекс цветопередачи – CRI. Если он низок, то освещение будет казаться неприятным, хотя будет непонятно почему, ведь оно визуально не отличается. Если брать за пример солнце или обычную лампочку, то их CRI будет равен 100. Качественная светодиодная лампа имеет CRI 90. Ну а если CRI менее 80, то такие световые приборы не рекомендуется использовать в местах проживания.

Виды светодиодных ламп

Так что же в итоге? Конечно, личное дело каждого, какие осветительные приборы использовать, но то, что светодиодные лампы помимо своей экологичности еще и очень экономичны – это неоспоримый факт, а значит, они будут продолжать завоевывать рынок электротехники до тех пор, пока не появится что-то новое.
