Устройство дымовой трубы и размеры дымохода
Опубликовано:
22.09.2014
Очень частые температурные перепады, образование в результате химической реакции в дымоходах различных веществ, которые являются продуктами сгорания, приводят к разрушению кирпичных дымоходов. Иногда возникает процесс обратной тяги, когда отработанный газ может выйти обратно в помещение. С целью безопасности обязательно проверяют устройство дымовых труб перед началом сезона отопления.
Схема дымовой трубы.
Для устранения всех проблем пользуются двумя приемлемыми способами. Первый способ заключается в полной перекладке всей шахты устройства для отведения дыма, а второй связан с гильзованием дымохода. При этом используют трубы из нержавеющей стали с овальным или круглым сечением. Все это будет исключать процесс оседания сажи.
Как правильно устраивать дымоход
Для более слабых печей устройство дымовой трубы может производиться в 4 кирпича, для среднего уровня мощности – в 5 штук, а крупные печи с наибольшей мощностью требуют производить кладку дымохода из 6 кирпичей.
В течение периода отопления происходит оседание сажи, а в зимний период по стенам наблюдается стекание конденсата. Это производит на стенки устройства дымохода разрушающую реакцию, а свойства кирпича, из которого сделана труба, не играют особой роли при этом.
Схема устройства кирпичного дымохода.
Чтобы дымоход смог выдержать подольше, применяется метод гильзования. Сущность способа заключается в том, что вовнутрь устройства для отвода дыма вставляют железную трубу, охраняющую кирпичную кладку от результатов воздействия конденсата, образуемого печью. Расстояние между стеной из кирпича и трубой из стали требуется заполнить негорючим теплоизолятором. Так осуществляется утепление всей конструкции.
Этот метод применим при кладке новых печей, а для ремонта бывших в употреблении устройств он не является подходящим.
В таком случае требуется осуществить разборку части трубы, чтобы осуществить загильзовку трубы из кирпича. Чтобы можно было собирать конденсат, необходимо установить особую емкость.

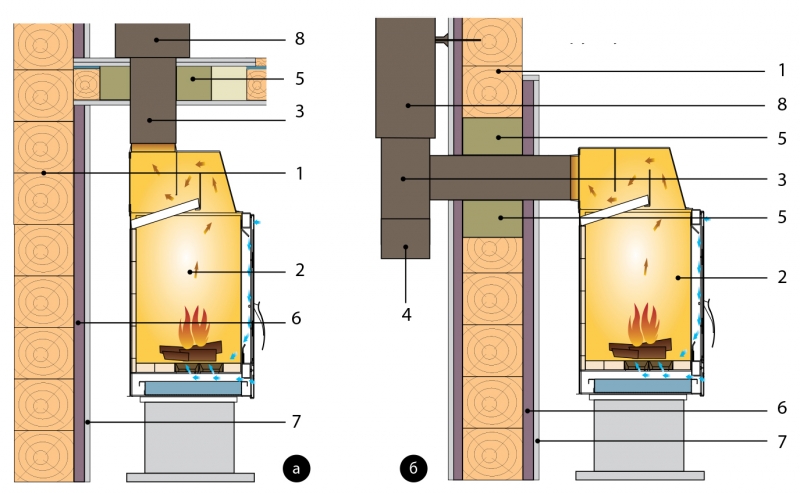

Монтаж стенных дымоходов осуществляют снаружи и внутри стен помещения, сделанных из камня либо кирпича.
Поскольку в результате охлаждения дымоходной трубы происходит образование и стекание конденсата, то тяга при этом ухудшается. При этом внутренняя сторона помещения оформляется утолщением, имеющим вид пилястры.
Поверхность стены, находящаяся снаружи, должна быть на расстоянии от внутренней стороны дымохода, которое составит в зависимости от количества кирпичей и толщины стены:
- 2,5 штуки на 3 штуки толщины;
- 2 штуки на 2,5 штуки толщины;
- 1,5 штуки на 2 штуки толщины.
Располагать дымоход в углу либо там, где проходят места пересечения стен, нельзя, потому что это ослабит прочность их поверхности.
Вернуться к оглавлению
Какие размеры должен иметь дымоход
Схема кладки дымоходной трубы.
В процессе проектирования трубы для отвода дыма необходимо учесть, что горизонтальные участки устройства или плоскости, проходящие наклонно, будут составлять меньше 1 м. Иначе дымоход не создаст нормальную тягу. Сажа начнет очень быстро накапливаться в максимальных количествах, потому что на участках, расположенных по горизонтали, нагретый воздушный поток продвигается не так хорошо, как при вертикальном расположении.
Трубу дымохода лучше расположить на расстоянии 1,5 м от конька крыши. При расположении трубы дальше, чем 1,5 м от конька, ее закрепляют с помощью растяжек. Размер качественной дымоходной трубы всегда составляет около 5 м. Наиболее подходящей формой для трубы является цилиндрическая, обеспечивающая наименьший уровень сопротивления при поступлении дыма в трубу. Это позволит гораздо лучше обеспечить тягу.

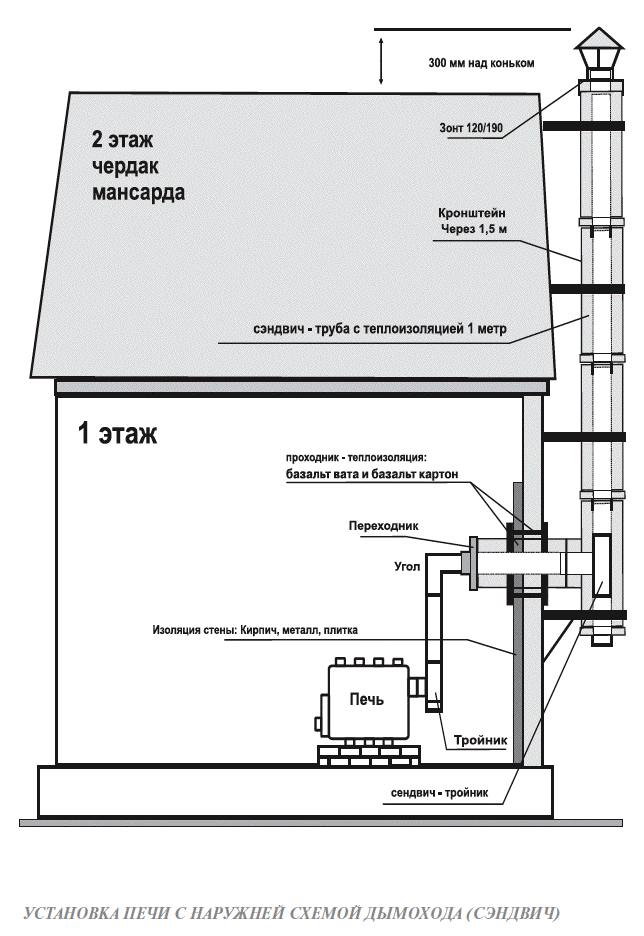

Труба, проходящая по внешней стене, должна иметь термоизоляцию, то есть утепление. Монтаж трубы для бани подразумевает, что ее часть, проходящая по вертикали, будет собрана вверх, при этом будет идти образование конденсата.
При изготовлении дымовой трубы должен использоваться материал, являющийся устойчивым к появлению коррозии и адаптированным к воздействию газов, выделяющихся при высокой температуре.
Уход за трубой не очень труден. Обычно дважды в год при наступлении отопительного сезона и после него необходимо инспектировать тягу, плотность кладочных швов из кирпича либо соединения модулей. При необходимости производят очистку внутренней поверхности от сажи.
При осмотре печи следует уделить максимум внимания местам соединения дымовой трубы с конструкцией печки. Если она долго не использовалась, то до того, как развести огонь, требуется посмотреть через дымоход при открытой заглушке, насколько полость трубы заполнена сажей и прочим мусором. При потере плотности трубой и разрушении железной оболочки необходим полный ремонт.
Расчеты при установке дымовой трубы в основном будут связаны с ее высотой, которая находится согласно формуле H = √g, где g = z × с.
z = (АХFХmХnХη(M (SO2) + 5,88M (NO2))) / ПДК (SO2).
В формуле 1 – это корень кубический, полученный при расчете по формуле N/(V1×∆T), где А = 200, если принимаются во внимание регионы Европы или России, находящиеся южнее 500 с.ш. При этом F = 1, величина коэффициента, используемого при учете скорости образования осадков вредного вещества золы; m – параметр, определяющий условия выхода из трубы дымового газа; n равен 1; m определяется как отношение 1 к (0,67 + 0,10 Х√ f + 0,34 b), где b является корнем кубическим от величины f; ПДК (SO2) составляет 0,5 кг на 1 м кубический; N – количество труб, которые одинаковы между собой; V1 – количество дымового газа, образуемого в процессе горения; ∆T – разница между температурами горячего дыма и атмосферного воздуха.
Чтобы сделать расчет величины f, необходимо воспользоваться следующей формулой: f = 1000Х(ῳ2ХD) / (h3Х∆T), где ῳ берется как средний показатель скорости, с которой дым проходит по трубе, D – величина диаметра устья трубы, которая определяется по формуле: D = √4V/πῳ.
Вернуться к оглавлению
Как правильно располагают трубу на кровле
При кладке труб обязательно должны быть учтены все мероприятия по пожарной безопасности, требующие обязательного соблюдения.
Следует обязательно предусматривать отделение труб от стен, перекрытий между этажами или чердаком, перегородок. При этом отступают на некоторое расстояние от обрешетки и кровли. Можно установить кирпичные перегородки, служащие в качестве разделителя. Выложить перегородку для разделки можно с использованием глиняных, известковых либо цементных растворов, не делая перевязки с кладкой дымохода.
Схема гидроизоляции узла примыкания дымохода к кровле.
Располагать дымовые трубы следует таким образом, чтобы они были наиболее близко расположенными к коньку кровли.
В том месте, где на конец дымовой трубы будут воздействовать атмосферные осадки, кирпич следует класть с использованием не глиняного, а цементного или цементно-известкового раствора.
Трубу поверх крыши необходимо устраивать высотой, которая зависит от ее расположения до конька.
Головку трубы обычно выводят до уровня 500 мм выше над тем уровнем, на котором располагается конек. При этом она должна располагаться на 1,5 м от того уровня, по которому проходит горизонтальная линия.
Вернуться к оглавлению
Какую роль выполняет дымоход при работе печи
Каждое отопительное устройство, которое оснащено топкой, функционирует по определенной типичной схеме на основе сжигания горючего, которым могут быть уголь, дрова или мазут и т.д. При этом образуются отходы, которые являются вредными для здоровья людей. Они должны выходить через трубу. Для идеальной работы печи, которая будет пожаробезопасной, в процессе кладки печи необходимо применить все мастерство, связанное со знанием правил кладки печей.
При работе печи или камина особая роль принадлежит трубе, поскольку сам камин или печь – это всего лишь короб из камня либо железа, необходимый для закладки в него топлива. Чтобы были созданы специальные условия для более эффективного сгорания дров или других видов топлива, а запах от горения уходил на улицу – для этого и нужен дымоход.
Он должен быть построен при согласовании с правилами не только лишь строительных наук, но и физических и химических законов.
Схема установки дымохода на крыше из металлочерепицы.
Дымоход камина представляет собой удлиненную трубу, объединенную с топкой камина в нижнем краю, верхний край должен находиться под кровлей. Труба должна проходить через крышу и перекрытия. Высококачественная работа дымоходной трубы, а заодно зачастую печи либо камина, находится в зависимости от таких причин, как тяга, пожаробезопасность и утепление.
Основным фактором является тяга, присутствие которой свидетельствует о правильной работе камина. За счет наличия тяги в печи либо камине происходит сжигание печного топлива, а также выбросы газов, проходящих через трубу дымохода. Если попытаться разжечь костер, то он может не разгореться, поэтому на него начинают дуть или размахивают над ним доской.
Для усиления притока воздуха к пламени как раз и используют дымоход. Для открытого помещения принцип отопления печью является одинаковым.
Каминной трубой производится “сквозняк”. С другой стороны, воздух должен выходить из комнаты с определенной скоростью согласно законам физики.
Вместе с тем воздух в таком же количестве должен заходить в камин, иначе появится оборотная тяга, чего никак нельзя допустить.
Оборотная тяга является процессом, при котором происходит выход по трубе воздуха и дымового газа. Если происходит всасывание с улицы, то может случиться задымление всей комнаты, поскольку продукты, образующиеся в результате горения, идут не вверх через трубу, а прямо вниз. Огонь уже не так хорошо пылает, что создает трудности при отоплении помещения.
Вернуться к оглавлению
Утепление как фактор эффективного отопления
Схема утепления трубы дымохода.
Утепление – это один из основных критериев обеспечения нормальной тяги. В летний период с утеплением трудностей не бывает. Они могут начаться только в холодный зимний период.
Поэтому категорически не рекомендуется осуществлять установку труб вдоль внешних стен строения.
Если долго выбирать дымоходы, представленные в европейских журналах по строительству, то дымоход для российского климата может не подойти, поскольку климатические условия нашей страны от среднеевропейских сильно отличаются. Поэтому при установке таких труб должно быть учтено основное условие, которое заключается в том, что между трубой дымохода и улицей должна проходить кирпичная кладка шириной 64 см.
Возможно, это не будет целесообразно с экономической или эстетической точки зрения. Если возникли сомнения по поводу утепления дымохода, то лучше вспомнить закон физики. В процессе сжигания горючего происходит выделение не только отработанного газа и тепла одновременно, но и большого объема воды, выходящей в дымоход в качестве пара. В особенности это является наглядным, если наблюдать за окончанием сжигания отсыревших дров.
Поскольку образующиеся дымовые газы имеют довольно высокую температуру, в наиболее высоко расположенной части дымохода появляется конденсат, когда происходит соприкосновение с прохладными стенами.
Само появление влаги на кладке из кирпича может стать причиной разрушения материала. Выделяющаяся влага содержит опасные для здоровья примеси, поэтому сила разрушения при попадании этих веществ на кирпич слишком велика.
Похожие статьи:
Дымовые трубы
Дымовые трубы в зависимости от способа и места их установки бывают: стенные, располагаемые во внутренних капитальных кирпичных стенах здания; насадные, устанавливаемые непосредственно на печах; коренные, в виде отдельно стоящего трубного стояка возле камина.
Наиболее рационально устраивать стенные трубы. Оки более экономичны и их удобно располагать во внутренних капитальных стенах здания. Если вблизи печи нет внутренней капитальной стены, то делают насадную дымовую трубу (при толщине стенок печи не менее 1/2 кирпича) или коренную. Опирать тяжелые
насадные трубы на печи со стенками толщиной в 1/4 кирпича не разрешается.
Располагать дымовые трубы в наружных стенах разрешается только в исключительных случаях.
Чтобы избежать переохлаждения дымовых газов и выпадения конденсата на внутренних стенках трубы, необходимо соблюдать в зависимости от расчетной наружной температуры следующие расстояния от дыма до наружной поверхности стены:
|
|
|
Рис. 12. Толщина наружных стен для различных климатических поясов и утолщения стен для пропуска дымовых каналов (I,II,III — варианты) |
Необходимое для пропуска дымовых каналов утолщение стены, выполненное в виде пилястр, должно быть обращено в сторону помещения.
Толщина наружных стен, в которых размещены дымовые каналы, для различных климатических поясов приведена на рис. 12. Вариант I — для Новосибирска, где расчетная температура для отопления —39 °С; вариант II — для Москвы и Московской области при расчетной температуре для отопления — 25 °С; вариант III — для Бреста при расчетной температуре для отопления — 20 °С.
|
|
| Рис. 13. Расположение дымовых труб над крышей |
Высоту труб над поверхностью крыши принимают в зависимости от их расстояния от конька (рис. 13.). Дымовые трубы выводят на 0,5 м выше конька крыши, если труба расположена не далее 1,5 м от конька по горизонтали; не ниже конька, если труба отстоит на 1,5…3 м от конька; ниже уровня конька крыши до прямой под углом 10° к горизонту при расстоянии трубы от конька более 3 м. Во всех случаях дымовая труба, чтобы ее не заносило снегом, должна выступать не менее чем 0,5 м выше поверхности крыши.
в многоэтажных зданиях кухонные плиты обычно располагают возле внутренних стен одну над другой. Для того чтобы разместить в стене все дымовые и вентиляционные каналы, их прокладывают в следующем порядке. Печь плиту первого этажа присоединяют к самому удаленному дымовому каналу, печь или плиту второго этажа к соседнему с первый и т.
д.; плиту верхнего ,этажа присоединяют к ближайшему к ней каналу. Только при таком расположения можно избежать взаимного пересечения каналов.
Дымовые и располагаемые рядом с ними вентиляционные каналы необходимо выполнять вертикальными, ровными и гладкими без уступов. В исключительных случаях допускаются отклонения (уводы) на расстояние не более 1 м и под углом не менее 60° к горизонту. На чердаке и выше крыши все дымовые каналы объединяют в одну общую трубную головку, в которой между отдельными каналами оставляют перегородки толщиной.1/2 кирпича, как показано на рис.14.
|
|
| Рис 14. Размещение дымовых каналов в стене двухэтажного здания |
Как правило, у каждой печи должен быть собственный дымовой канал, не сообщающийся с другими. Если присоединить к одному и тому же каналу несколько печей, расположенных в разных этажах, то печи будут находиться в разных условиях, так как чем больше по высоте дымовой канал, тем сильнее тяга.
При одновременной топке таких печей нижняя печь, у которой тяга сильнее, будет «перебивать» верхнюю, т. е. препятствовать свободному выходу дыма из последней, и верхняя печь начнет дымить. Дым из верхней печи, встретив препятствие при входе в общую дымовую трубу, проникнет через неплотности в прочистных и вьюшечных дверках в помещение.
Если в стене не хватает места, чтобы для каждой печи или плиты сделать отдельный канал, то разрешается вывести в один общий канал газы от печи и плиты с одного этажа> При этом в общем канале против места: присоединения дымовых труб следует сделать рассечку (перегородку) на высоту 0,75 м. или, присоединить вводы на разных высота — х. Живое сечение общего лымоши0 канала от двух печей должно быть не менее чем 1/2 X 1 кирпич.
в стенах домов из силикатного кирпича, шлакобетона, природного камня и сырца участки стен, в которых проходят дымовые каналы, выполняют из керамического кирпича.
Дымовые каналы в стенах здания закладывают и выводят одновременно с кладкой стен, поэтому необходимо следовать указаниям проекта и начинать кладку каналов с надлежащих отметок.
Размеры дымовых труб всегда кратны размерам кирпича или полукирпича, что делает кладку трубы удобной и устраняет рубку кирпича. Наименьший размер сечения дымовой трубы 1/2 X 1/2 кирпича, т. е. 140 X 140 мм. Высота дымовых труб должна быть не менее 5 м, считая от уровня колосниковой решетки до устья.
в пределах чердака трубы белят известковым раствором, чтобы на белом фоне трубы можно было легче заметить черные трещины, появляющиеся в стенах каналов от проходящего сквозь них дыма.
в местах пропуска ствола дымовой трубы через кровлю на трубном стояке выкладывают напуск из кирпича — выдру (рис. 15).
|
|
|
Рис. 15. Устройство выдры на дымовой трубе: 1 — решетка, 2, 3 — кровельная сталь, 4 — стропила |
Ее назначение — препятствовать попаданию дождя и снега в чердачное помещение через щель между трубой и кровлей.
Эти щели закрывают листами кровельной стали 3, концы листой пропускают под выступающие края выдры.
Выше кровли дымовые трубы выкладывают на известковом или цементном растворе, так как глиняный раствор легко выветривается и размывается дождем.
Оголовки кирпичных дымовых труб, возвышающиеся над кровлей, защищают сверху от дождя и снега кровельной сталью 2. С течением времени кровельная сталь выходит из строя и ее заменяют новой. Установка дефлекторов и зонтов над трубой не разрешается.
в малоэтажном строительстве наряду со сборно-блочными печами ставят и сборно-блочные трубы. Они могут быть коренными, т. е. в виде отдельно стоящих стояков, или же встроенными в стену здания. Применение сборно-блочных дымовых труб значительно упрощает и ускоряет их возведение на месте строительства. Сборно-блочные дымовые трубы могут иметь несколько каналов на 2, 3 и 4 «дыма» и больше. Некоторые каналы иногда используются как вентиляционные.
|
|
Рис. 16. Сборио-блочная бетонная коренная дымовая труба (20, 21А, 22А, 23, 24, 25. 26 — номера блоков) |
Сборно-блочная коренная труба на два «дыма» (рис. 16) состоит из блоков восьми разновидностей. Основанием трубы служит железобетонная плита. Блоки, изготовленные из жаростойкого бетона, имеют замкнутую форму. При устройстве трубы блоки соединяют на цементном растворе. Наружные поверхности блоков
труб отделывают так же, как и блоки сборных печей. После сборки на месте их окрашивают клеевой краской белого цвета.
Для защиты оголовков сборно-блочных труб от атмосферных осадков и ветра их рекомендуется, так же как кирпичные трубы, прикрывать кровельной сталью.
При установке коренных (отдельно стоящих) сборных дымовых труб особое внимание обращают на устройство фундамента и строгое соблюдение вертикальности оси трубы и стенок. При небрежной сборке труба может опрокинуться, так как она имеет значительную высоту и малое поперечное сечение.
« предыдущая оглавление следующая »
как происходит установка, крепление, устройство самонесущей конструкции, кладка фундамента, оголовка, как сделать выбор камина, , сделать разборку, покраску, футеровку дымохода
В данной статье будет рассмотрено строительство дымовых труб, их основные разновидности, а также особенности и сам процесс строительства дымовой трубы.
Такие устройства, как печь, камин, газовая колонка и отопительный котел имеют одну общую особенность – требуют утилизации насыщенного продуктами горения воздуха.
Покраска труб дымовых
При этом правильное устройство дымовой трубы влияет на целый ряд важных показателей, таких как:
- Пожарная безопасность;
- Общий расход топлива;
- Чистота воздуха в помещениях;
- Соотношение между производимым и теряемым теплом.
Поэтому, даже выполняя устройство и выбор камина – дымовые трубы должны соответствовать как различным строительным нормам, так и здравому смыслу.
Виды дымовых труб
Крепление дымовой трубы
Конструкции дымовых труб различаются в соответствии с обслуживаемыми ими объектами, например:
- Дымовая труба для печи;
- Дымовая труба для газового котла;
- Дымовая труба для бани и т.д.
Кроме того, дымоходные трубы классифицируются также в зависимости от материала, используемого при их создании:
- Кладка дымовой трубы из кирпича, являющаяся наиболее популярным и привычным видом устройства;
- Дымовая труба из нержавеющей стали с применением жаростойких материалов, наиболее популярным из которых является кислородная сталь с молибденом;
- Асбестовая труба для дымохода. Использование данного материала является спорным, поскольку многие считают устройство дымовых труб из него опасным для жизни и здоровья.
Установка дымовой трубы
Кроме того, различают дымовые трубы различают по способу монтажа:
- Стенные конструкции, проходящие через внутренние капитальные стены здания;
- Коренные в виде отдельно стоящих около печей трубных косяков;
- Насадные, устанавливаемые непосредственно на печи.
Полезно: наиболее популярной на сегодняшний день считается третья разновидность дымоходов.
Кроме того, дымовые трубы могут различаться размерами в зависимости от того, объект какой мощности они обслуживают. В данном случае диаметр трубы прямо пропорционален мощности объекта.
Особенности строительства дымовых труб
Оголовок дымовой трубы
Для того, чтобы выполнить установку трубы правильно, следует внимательно прислушаться к приведенным ниже советам:
- Кирпичные дымоходы следует выводить на как можно меньшем расстоянии от конька крыши;
- Дымоходы из нержавеющей стали в качестве насадных устройств размещаются чаще всего в зависимости от того, как расположена печь, камин или другой подобный объект;
Конструкция дымовой трубы
- Высота трубы зависит от расстояния, на которое она удалена от конька. Например, если расстояние между коньком и дымовой трубой не превышает 1,5 м, то высота трубы над коньком составит 0,5 м.
При расстоянии между коньком и трубой в 1,5-3 м трубу размещают на одном уровне с коньком, а при расстоянии, превышающем 3 м, труба может располагаться ниже уровня конька;
Важно: в любом случае внешнее устройство дымовой трубы должно быть как минимум на 0,5 выше крыши. При небольшом расстоянии между кирпичным дымоходом и высокой стеной или деревьями трубу наращивают при помощи керамического или стального дымохода.
Самонесущая дымовая труба
- Установка дымовых труб также не должна выполняться с подключением к общему дымоходу нескольких печей, поскольку это вызовет нарушение тяги. В ряде случаев нормами предусмотрено подключение двух объектов, расположенных на одном этаже, к одному дымоходу;
- Правильное строительство дымовой трубы включает в себя также рассечку и возведение перегородки в общем канале данного дымохода, что позволяет исключить встречное движение газов. В таком случае минимальный общий размер дымового прохода составляет 27х14 см;
Полезно: в промышленных условиях применяется также футеровка дымовых труб, защищающая основной ствол от высоких температур и химически агрессивных компонентов дымовых газов.
- Удаление от печи стенного дымохода или коренной трубы подразумевает подключение с помощью перекидного рукава, длина которого не должна превышать 2 метров. Для чистки дымохода при этом оборудуется прочистная дверка, устанавливаемая в рукаве.
Важно: для улучшения тяги рукав устанавливают с подъемом под углом около 10° в направлении движения газов.
- Выше уровня кровли на трубу следует установить специальный козырек (распушку), препятствующий попаданию воды в трубу во время осадков. В отсутствие распушки проникающая в трубу вода во время снега или дождя будет вызывать разрушения стояка.
Дополнительная защита трубы обеспечивается установкой на ней колпака или флюгарки, чаще всего стальных, также увеличивающих тягу.
Дымовой трубы крепление
- Распушку рекомендуется защитить с помощью цементного слоя или покрытия кровельной сталью. Кроме того, в любом случае рекомендуется оштукатурить дымовую трубу цементно-известковым или цементным раствором, после чего побелить ее.
Это позволяет продлить срок службы дымохода, а также сделает более заметными появляющиеся трещины, которые нужно будет заделывать.
Инструкция по строительству
После того, как выполнена разборка дымовой трубы, имевшейся ранее, можно приступать к строительству новой трубы из сборных блоков, поставляющихся в комплекте.
Рассмотрим основные этапы строительства:
- Первым делом следует изучить подробную инструкцию о порядке сборки данной дымовой трубы.
Укладка раствора
- На фундаментную плиту укладывают слой цементно-известкового раствора (группа II).
Фундамент под дымовую трубу
- В слое раствора расстилают толь, препятствующий подъему сырости.
Нанесение второго слоя
- Далее всю поверхность покрывают вторым слоем раствора.
Установка оболочки
- Устанавливают первый блок-оболочку. В случае строительства дымовой трубы с двумя дымоходами работы лучше выполнять вдвоем.
Фундаментные вставки
- Фундаментные вставки вкладывают в отверстия блока и выправляют при помощи ватерпаса и резинового молотка. На этом строительство цоколя завершено.
Отверстие для вентиляции
- Под каждый дымоход при помощи фрикционного диска вырезают вентиляционное отверстие.
Шаблон для раствора
- Равномерность нанесения раствора обеспечивается специальным шаблоном для раствора.
Второй блок
- Обрабатывают второй блок-оболочку и также юстируют при помощи ватерпаса и резинового молотка.
Цокольный блок
- Кладут толстый слой раствора и устанавливают на нем цокольный блок внутренней шамотной трубы.
Первая плита теплоизоляции
- Обрезают по высоте блока первую плиту теплоизоляции.
Важно: стыки трубы теплоизоляции не должны располагаться в области ячеек вентиляции.
Сток для росы
- Закрывают в цокольном шамотном блоке сток для росы, куда позже устанавливают специальную емкость для нейтрализации кислотосодержащего конденсата.
Вычерчивание отверстия
- На следующем блоке вычерчивают при помощи входящего в комплект шаблона отверстие под дверцу, предназначенную для очистки дымовой трубы.
Вырезание отверстия
- Вырезают отверстие, предварительно убедившись в беспрепятственном доступе к данной точке технического обслуживания.
Установка блока и теплоизоляции
- Устанавливают разрезанный блок-оболочку и разрезают слой теплоизоляции, чтобы оставить свободной переднюю часть, где будет устанавливаться дверца.
Нанесение раствора
- Перед тем, как устанавливать соединительную арматуру дверцы, следующий блок-оболочка также покрывается раствором.
Важно: вложение фасонной детали до нанесения раствором делает невозможным использование шаблона для раствора.
- Вырезают в следующем блоке отверстие под дверцу так, чтобы обеспечивался доступ к дверце (или двум дверцам в случае дымовой трубы с двойной тягой) не перекрывался в дальнейшем трубопроводами или котлом отопления.
- После укладки блока с отверстием встраивают теплоизоляцию и фасонную шамотную деталь.
- Шамотные трубы соединяют между собой при помощи специальной замазки для заделывания швов. Ширина шва при этом не должна превышать 7 мм.
- Устанавливаемую трубу переворачивают и наносят на нее замазку, после чего опять переворачивают и аккуратно вставляют через ранее облицованное отверстие.
Важно: выступающий вверх обод края шамотной трубы должен быть направлен вверх, чтобы избежать в последующем затекание воды в дымовую трубу.
Выполняя строительство труб дымовых, следует уделить внимание не только самому устройству дымохода, но и его своевременному обслуживанию в процессе эксплуатации. Это позволит существенно продлить срок службы и надежность дымохода, в результате чего он будет наиболее качественно справляться со своими обязанностями.
Каких типов бывают дымовые трубы и какими особенностями обладают

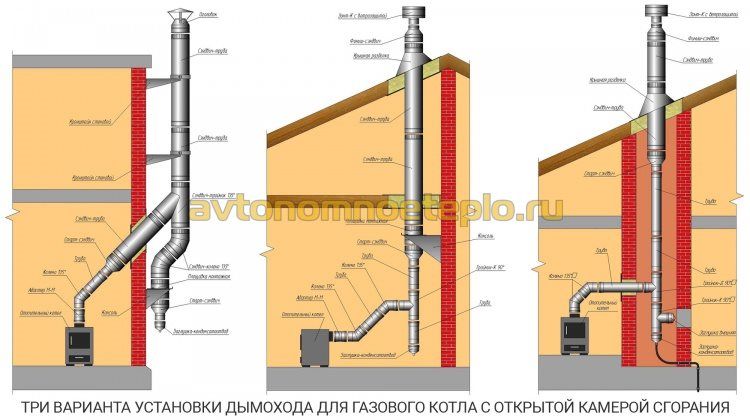

Дымовые трубы являются важным элементом работы любого газового котла или печи, они выполняют задачу по отводу в атмосферу продуктов сгорания и переработанных газов. Если устройство подобрано или установлено неверно, это может привести к оседанию сажи и копоти на его стенах, затруднениям для прохода газов и поломкам.
Дымовая труба для дома
Основополагающей функцией дымоходов является обеспечение естественной тяги. Разница между холодной температурой в атмосфере и горячей температурой газов, что выделяют дымовые трубы, и вызывает появление тяги.
Вернуться к содержанию ↑Типы трубных устройств
Дымовые трубы различают по многим параметрам. Если взять за критерий классификации материал изготовления, то они бывают:
- Кирпичными;
- Металлическими;
- Бетонными;
- Пластиковыми.
По типу несущей конструкции дымовые трубы делят на:
- Мачтовые;
- Настенного крепления;
- Самонесущие.
В зависимости от использования утеплителя устройство дымоходов классифицируют на:
- Утепленные устройства;
- Неутепленные устройства.
Особенности мачтовых дымовых труб
Мачтовые дымовые трубы предназначены для отвода продуктов сгорания газового котла или котельных на жидком топливе, как в условиях частного дома, так и на предприятиях. Устройство мачтового дымохода состоит из опорной башни и газоходов, что крепятся к ней. Башня является конструкцией из металлического профиля и бывает трехмачтовой или четырехмачтовой.
Мачтовый дымоход
Элементы конструкции легко перевозить и можно собирать прямо на месте монтажа. Для этого детали собираются снизу вверх как конструктор и скрепляются между собой саморезами или заклепками. Процесс монтажа мачтового устройства для газового котла занимает всего несколько часов. Максимальная высота дымохода составляет 28,5 м. Основой для возведения конструкции выступает бетонная подушка.
Настенные дымовые трубы
Настенные конструкции фиксируются к стенам дома с помощью хомутов с анкерным креплением. Установка дымоходов такого типа не требует наличия опорной конструкции или фундамента, а поэтому производится с минимальными затратами.
Возможна установка дымохода настенного типа как внутри, так и снаружи дома. Подходят такие дымовые каналы для газового, или работающего на жидком топливе котла.
Настенная дымоходная труба
Вернуться к содержанию ↑Самонесущие конструкции
Дымовые каналы самонесущего типа используются для выведения продуктов переработки топлива котла, работающего на жидком, газообразном или твердом топливе. Самонесущие конструкции бывают одноствольными или многоствольными, соединенными между собой уголками. Их небольшая масса максимально упрощает процесс монтажа дымохода для дома или предприятия. Также самонесущие конструкции не фильтруют конденсат и продукты переработки газового котла, что положительно сказывается на рабочем давлении агрегата.
Пример самонесущих труб разного типа представлен на рисунке:
Самонесущие трубы
Вернуться к содержанию ↑Газоотводы неутепленные
Газоотводы – это модульные системы, изготовленные из нержавеющей стали, через которые производится отвод продуктов переработки газового котла или любого другого теплогенерирующего агрегата.
Неутепленные газоотводы не имеют изоляции, а поэтому применение возможно лишь внутри дома. Для их производства используется сталь четырехсотой серии, толщиной 0,55-0,8 мм.
Разница между утепленными и неутепленными дымовыми трубами хорошо просматривается на рисунке:
Утепленные и неутепленные газоотводные трубы
Вернуться к содержанию ↑Газоотводы утепленные
Утепленные газоотводы – это трехслойная конструкция, где внешний и внутренней шар выполнены из металла, а внутри расположена теплоизоляция. Такие трубы подходят для наружного применения, поскольку имеют высокую устойчивость к атмосферному и температурному воздействию.
Дымовые трубы всех типов комплектуются специальным оголовком, который является неотъемлемой частью системы отвода газов.
Вернуться к содержанию ↑Оголовок дымовой трубы
Оголовок дымовой трубы – это важная составная часть газоотвода, что выполняет сразу несколько задач. Основные функции – это:
- Защита канала от попадания атмосферных осадков и пагубного влияния ветра;
- Усиление тяги дымоходов благодаря правильному распределению потоков воздуха;
- Декоративное украшение крыши. Если через кровлю выходит сразу несколько вентиляционных каналов, одинаковые оголовки объединят их архитектурно.
Оголовок дымовой трубы подбирается в зависимости от внешних условий среды, где используется устройство. Если предполагается наличие сильного бокового ветра, рекомендуется использовать дефлектор, который не дает возможность обратной тяге попадать в помещение котельной.
Дефлекторы
Если главная цель использования оголовка — защита от снега и ветра, допускается использования зонта.
Зонт для трубы
Вернуться к содержанию ↑Проектирование дымовых труб
Для успешного функционирования дымохода и отвода продуктов сгорания в полном размере, перед монтажом конструкции необходимо произвести расчет дымовой трубы. Наиболее значимую роль играет аэродинамический расчет. Проект состоит из вычисления высоты, прочности и устойчивости сооружения, теплотехнического расчета.
Правильный расчет дымовой трубы позволяет определить ее минимальную пропускную способность, достаточную для прохождения переработанного топлива газового котла в атмосферу. Если аэродинамический расчет произведен неверно, газы будут скапливаться в котле, и станут причиной его поломки.
Итогом проведения аэродинамического расчета являются рекомендации по оптимальной высоте и диаметру устройства, подбору элементов конструкции для оптимизации.
Дымовые трубы котельных
Расчет высоты дымовой трубы необходимо производить с учетом санитарных и экологических норм, а также учитывать:
- Погодные условия местности;
- Рельеф;
- Температуру выводимых газов.
Для вычисления дымохода в частном доме можно воспользоваться упрощённой схемой.
Для произведения расчета вентиляционной трубы газового котла необходимо знать лишь его теплоотдачу, остальные параметры для всех бытовых конструкций примерно одинаковы.
Параметры для расчета таковы:
- Температура газов на входе – 200 °;
- Скорость газов – 2 м/с;
- Высота конструкции – не менее 5 м;
- Напор газов – 4 Па на 1м.
Одним из самых сложных моментов в обустройстве дымовых труб является создание условий для прохода дымового канала через кровлю.
Вернуться к содержанию ↑Обустройство узла прохода через кровлю
Дымовые трубы, что находятся внутри помещения, выводятся наружу двумя способами: через стену и через кровлю. Для каждой трубы и каждого отопительного прибора монтируется индивидуальный узел прохода через кровлю.
В зависимости от типа вентиляции и конструкции крыши узел прохода через кровлю может быть:
- Круглым;
- Овальным;
- Квадратным;
- Прямоугольным.
Конструкция угла прохода через кровлю – это отверстие с утеплением для вывода дымовой трубы. Специалисты рекомендуют выполнять узел прохода через конек кровли, что значительно упрощает процесс и предотвращает появления снежных завалов в зимнее время. Для вывода дымохода через утепленную кровлю лучше всего использовать отдельный короб. Места примыкания кровли к трубе для герметизации обустраивают специальным фартуком. Пример устройства представлен на рисунке:
Устройство прохода трубы через кровлю
Дымоходы промышленного назначения, а также любые высотные сооружения, расположенные вблизи аэропортов, должны иметь специальное световое ограждение.
Вернуться к содержанию ↑Светоограждение дымовых труб
Световое ограждение, расположенное на элементах дымохода, предназначено для их обозначения на местности в вечернее и ночное время суток.
Высотные промышленные дымовые трубы относятся к категории аэродромных препятствий и должны иметь световое ограждение и маркировочную окраску.
Маркировочная окраска дымовых труб информирует воздушные суда о наличии высотных объектов на поверхности земли.
Согласно правилам пожарной безопасности верхнее световое ограждение располагается на дымовых трубах на уровне 1,5-3 м ниже обреза трубы. Помимо этого, оградительное освещение должно находиться на каждом ярусе дымохода.
Световое ограждение включается в темное время суток, а также в дневное время в условиях плохой видимости, к примеру, во время дождя или тумана.
Вернуться к содержанию ↑Уход за дымовыми каналами
Дымовые трубы требуют постоянного ухода для поддержания их рабочего состояния. Их необходимо регулярно очищать от сажи и копоти, которые скапливаются на стенах дымоходов и препятствуют естественной тяге внутри дымового канала. Ремонт дымовых труб лучше всего производить перед началом и после окончания отопительного сезона.
Прежде всего, следует укрепить места соединения элементов дымохода с помощью герметика, устранить возможные трещины и удалить засоры.
Дымовые трубы
Устройство и эксплуатация дымоходов. Нормативы РФ
Общие сведения о тяге: факторы, влияющие на тягу
Для нормальной работы газовых приборов необходим постоянный подвод чистого воздуха, который обеспечивается естественной приточно-вытяжной вентиляцией.
Отвод продуктов сгорания от газовых приборов предусматривается через дымоход.
Для отвода продуктов сгорания газа в атмосферу должна быть определенная тяга – сила, которая заставляет воздух проникать в дымоход, а образовавшиеся продукты сгорания двигаться по дымоходу и рассеиваться в атмосферу.
Тяга зависит от разности температур дыма и воздуха, высоты дымохода и ряда других факторов.
Для обеспечения лучшей тяги температура отходящих газов должна быть высокой. Температура отходящих газов от водонагревателей 180-200С.
За счет охлаждения ЖСТ и присоса воздуха в тягостабилизаторе температура падает. При эксплуатации дымоходов должна быть исключена конденсация паров из дымовых газов. Намокание канала снижает тягу, приводит к его разрушению, в зимнее время года может привести к обмерзанию и закупорке канала. Температура, при которой начинается конденсация, называется «точкой росы». Для продуктов сгорания природного газа = 60-65оС. Подсос воздуха в тягостабилизаторе снижает относительную влажность отходящих газов, при этом снижается также точка росы до 40-50 градусов. Чтобы исключить конденсацию, температуру отходящих газов на выходе из оголовка трубы принимают обычно равной 65оС. Тяга снижается при высокой влажности окружающего воздуха.
Назначение и устройство дымохода. Требования к дымоходам. Эксплуатация дымоходов
Дымоходы устраиваются во внутренних капитальных стенах. Выполняются из красного обожженного кирпича 1 сорта, из асбестоцементных, гончарных труб и блоков жаропрочного бетона.
Сечение дымоходов должно быть:
- Из красного кирпича – 130 х 130мм, 130 х 250мм,
- Из трубных материалов — диаметром 100 (150) мм, но во всех случаях не менее диаметра выходного патрубка прибора.
Допускается прокладка дымоходов в наружных стенах при условии, что толщина наружной стенки дымохода должна быть не менее толщины самой стены и не менее 38 см
Дымоходы должны выполняться вертикально без уступов. Допускается отклонение от вертикали на угол не более 30 градусов с отклонением по горизонтали не более 1 м. Отклонение от вертикали выполняется плавными уводами с постоянным неизменяющимся сечением. Кладка дымоходов должна быть плотной. Внутренняя поверхность кладки должна быть ровной, гладкой, без наплывов раствора. Сечение дымохода должно соблюдаться по всей длине.
В нижней части дымохода устраивается карман с люком и крышкой, который служит для очистки дымохода от мусора сажи и пр.
Глубина кармана должна быть не менее 25 см., считая от низа железной соединительной трубы в месте ввода в дымоход.
В местах пересечения дымохода с межэтажными перекрытиями устраиваются противопожарные разделки (утолщение кладки). Для сгораемых перекрытий – не менее 38 см.
Противопожарную разделку выполняют из войлока, замоченного в глинистом растворе.
Расстояние от ЖСТ до несгораемых перекрытий – не менее 5 см, до деревянных оштукатуренных (трудносгораемых) потолка и стен – не менее 25 см. Допускается уменьшение от 25 до 10 см при обивке стены или потолка кровельной сталью по листу асбеста толщиной 3 мм. Изоляция должна выступать за размеры трубы на 15 см с каждой стороны.
Часть дымохода, расположенная выше крыши, называется «оголовком». Наружная поверхности оголовка штукатурится цементным раствором в соотношении 1:3, толщиной слоя не менее 4-х см. Верхняя часть оголовка «железнится» – в раствор втирается сухой цемент в соотношении 1:1. После штукатурки оголовки белятся и нумеруются.
Допускается на каналах предусматривать ветрозащитные устройства.
Дымоходы должны иметь определенную высоту относительно конька крыши
Расположение дымовых труб относительно конька кровли
- Если оголовок расположен от конька крыши по горизонтали не более 1,5 м, высота его должна быть на 0,5 м выше конька крыши.
Если оголовок расположен относительно конька на расстоянии от 1,5 до 3-х метров, высота его соответствует уровню конька крыши. Если оголовок расположен дальше, чем 3 м от конька крыши, высота его должна быть не ниже линии, проведенной от конька, к линии горизонта под углом 10 градусов. - На работу дымоходов существенное влияние оказывает зона ветрового подпора – пространство ниже линии, проведенной под углом 45 градусов от верхней точки здания, сооружения, находящегося ближе 15 метров от дома с оголовками дымоходов.
- Вывод (наращивание) дымовой трубы выше зоны ветрового подпора (наращенная часть показана пунктиром). При определенном направлении ветра в зоне ветрового подпора создается повышенное давление. Это вызывает ухудшение тяги в дымоходе до ее прекращения и опрокидывания. Для ликвидации этого явления наращивают дымовую трубу выше зоны подпора. Подобные работы выполняются по проекту.
- В любом случае для двухскатых крыш высота оголовка должна быть не менее 0,5 м относительно кровли.
Высота оголовков для плоских кровель должна быть не менее 2-х метров. - Дымоходы, предусмотренные от каждого от прибора, называются обособленными.
- В существующих жилых домах допускается присоединение к одному дымоходу не более 2-х приборов при условии, что сечение дымоходов допускает их одновременную работу и ввод в него продуктов сгорания на разных этажах или на одном уровне, при устройстве в сечении канала рассечки, высотой не менее 75 см. Такие дымоходы называются совмещенными.
Требования, предъявляемые к дымоходам:
- должны быть плотными;
- определенного сечения;
- использованы разрешенные материалы;
- должны обеспечивать необходимую тягу;
- не должны иметь засоров, завалов, закупорок;
- не должны находиться в зоне ветрового подпора.
Проверку дымоходов на плотность проверяют сжиганием в кармане сильно дымящих материалов. Выходное отверстие трубы над крышей закрывается. Появление дыма в соседних каналах или примыкающих к каналу помещениях свидетельствуют о том, что канал не обособлен или не плотен.
Чистоту внутренней полости дымохода и плотность каналов в небольших домах можно проверить опусканием в канал на прочном шнуре электролампы 12 вольт; 500 Вт. Просматривают проверяемый и соседние каналы. Наличие света от лампы в соседнем канале указывает на неплотность. Место неплотности определяют по длине шнура.
Железные соединительные трубы
- Для отвода продуктов сгорания от газового прибора в дымоход выполняются железные соединительные трубы (ЖСТ) из кровельной или оцинкованной стали толщиной не менее 1,0 мм. Допускаются гибкие гофрированные металлические патрубки или унифицированные элементы, поставляемые в комплекте с оборудованием.
- Диаметр ЖСТ должен быть не меньше диаметра выходного патрубка прибора. Звенья соединительных труб должны плотно, без зазоров вдвигаться одно в другое по ходу дыма не менее чем на 0,5 диаметра трубы. При неплотностях используется асбестовый шнур и размоченный асбест.
- Величина вертикальной части ЖСТ должна быть не менее 0,5 м.
Если в конструкции прибора предусмотрен тягопрерыватель, а высота помещения при этом 2,7 м, то допускается уменьшить величину вертикального участка до 0,25 м. Суммарная длина горизонтальных участков ЖСТ в существующих жилых домах не должна превышать 6 м. При новом строительстве – не более 3 м. - Допускается не более 3-х углов поворота с радиусом загиба колен не менее диаметра самой трубы. В месте ввода ЖСТ в дымоход устанавливается конусная вставка, предотвращающая выход ЖСТ в сечение дымохода или же устанавливается ограничительная шайба.
- Место ввода ЖСТ в дымоход уплотняется. Подвеска и крепление труб должны исключать их прогиб. Уклон соединительной трубы должен быть не менее 0,01 (1 см на 1 м) в сторону прибора.
- Расстояние от ЖСТ до трудносгораемых перекрытий должно быть не менее 25 см.
- ЖСТ окрашиваются огнестойкими лаками (кузбас-лак, бронзовая краска, серебрянка).
Неисправности ЖСТ:
- неправильная сборка звеньев;
- заужено сечение;
- наличие контруклона;
- неплотность в звеньях;
- неплотность в месте ввода ЖСТ в дымоход;
- отклонение ЖСТ от вертикали;
- прогоревшие звенья.
Неисправности дымоходов, при которых газовые приборы отключаются от газоснабжения:
- завал, засор, закупорка сечения канала;
- разрушение кирпичной кладки дымохода;
- оголовок дымохода находится в зоне ветрового подпора;
- нарушение сроков обслуживания дымохода;
- зауженное сечение дымохода;
- отсутствие или недостаточная глубина кармана;
- отсутствие тяги в дымоходе.
Назначение и устройство вентиляционных каналов. Порядок проверки и обслуживание. Оформление проверки
Вентиляционные каналы служат для обеспечения естественной приточно-вытяжной вентиляции помещений, где размещены газовые приборы и газопроводы, и должны обеспечивать 3-х кратный воздухообмен в течение часа. Неорганизованный приток воздуха в квартиры осуществляется через окна, форточки, балконные двери, в подвальные помещения через продухи в наружных стенах. В газифицированных помещениях устанавливаются нерегулируемые решетки с постоянным сечением.
Система вентиляции в газифицированном доме состоит из:
- вентиляционной решетки;
- небольшого горизонтального участка вентиляционного канала;
- вертикального вентиляционного канала.
Вытяжные решетки следует размещать:
- под потолком, не ближе 2-х м от пола до низа отверстия;
- не ниже 0,1 м от плоскости потолка до верха отверстия в помещении высотой не более 4 м.
Вентиляционные каналы зданий высотой менее 5 этажей выполняются индивидуально. Такие каналы обеспечивают пожарную безопасность вентиляционной системы и полностью отвечают санитарно-гигиеническим требованиям.
При количестве этажей 5-ти и более 5-ти допускается объединение отдельных вертикальных вытяжных каналов в сборный вентиляционный короб, который располагается на чердаке, и оттуда через вертикальную вытяжную шахту воздух выбрасывается наружу.
Для одной квартиры вытяжные каналы из кухни и ванной комнаты, а также туалета и ванной комнаты допускается выполнять общими.
Тяга проверяется листом тонкой бумаги, который должен притянуться к вытяжной решетке и удерживаться в таком положении. При этом, в соответствии с нормативом «Системы вентиляции жилых зданий» ЖНМ-2004/02, должен обеспечиваться приток наружного воздуха и перетекание его из других помещений квартиры. Если установлены стеклопакеты или заклеены оконные рамы контроль работы естественной вентиляции осуществляется при приоткрытых приточных устройствах.
Запрещается проверять тягу вентиляционных каналов при помощи огня.
Способы и приемы прочистки вертикальных каналов аналогичны для дымоходов.
Основными неисправностями вентиляционных систем является малая тяга или ее полное отсутствие, что может быть вызвано:
- засорением каналов мусором;
- негерметичностью вертикальных каналов, сборных вентиляционных коробов;
- неправильным расположением оголовка;
- неисправностью отделки шахт снаружи или внутри;
- неисправностью или отсутствием зонтов или дефлекторов;
- неисправностью трапов через короба на чердаке.
Наиболее серьезные неисправности, которые могут привести к отравлению людей, пожарам следует устранять немедленно.
Устройство дымохода в деревянном доме
Очень серьезным и ответственным мероприятием будет устройство дымохода в деревянном доме. Причина тому – высокая температура продуктов горения, образующихся в печах. Деревянные поверхности при 200 градусов уже начинают обугливаться, а при нагревании деревянных конструкций до 300 градусов – пожар неизбежен. Температура же продуктов горения, поступающих в печную трубу может достигать 500 градусов, а в отдельных случаях в ней может наблюдаться и открытый огонь. Таким образом, недостаточная изоляция печных труб от деревянных конструкций может привести к трагическим последствиям.
устройство дымохода в деревянном доме.
Содержание
- Что нужно знать о правилах монтажа дымохода в деревянном доме?
- Требования к обустройству дымоходов
- Кирпичный дымоход в деревянном доме
- Проход дымохода сквозь деревянное перекрытие
- Примыкание дымоходов к стенам из дерева
- Прохождение дымохода через кровлю деревянного дома
- Расположение дымовой трубы на кровле деревянного здания
- Дымоходы из керамики для деревянных зданий
- Металлические дымоходы для деревянных зданий
- Устройство дымохода в деревянном доме: обучающее видео:
Что нужно знать о правилах монтажа дымохода в деревянном доме?
Постоянная температура продуктов сгорания в дымовых устройствах отопительных систем может отличаться в зависимости от из конструкции, от конструкции дымоходной системы и по мере удаления от места сгорания.
Из приведенной таблицы вы сможете узнать, какова температура продуктов сгорания в тех или иных отопительных приборах.
температура продуктов сгорания
Дома из дерева используются человечеством уже множество лет. Конечно же, за это время выработан определенный свод правил, который сконцентрировал опыт строительства систем печного отопления в таких жилищах. В нашей стране строительный опыт в этой области собран в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
Мы постараемся в подробной форме изложить вам всю суть информации, содержащейся в этом документе.
Требования к обустройству дымоходов
Для того, чтобы не допустить возникновения возгорания деревянных строительных конструкций – дымоходы в деревянном доме необходимо располагать на определенном расстоянии от элементов из легковоспламеняющихся материалов:
- Если труба дымохода изготовлена из керамического материала, не обладающими теплоизоляцией минимальное расстояние должно составлять 25 сантиметров,
- В том случае, если дымовая труба изготовлена из бетона или кирпича, то расстояние можно уменьшить до 15 сантиметров.
Учтите, что легко воспламеняться могут не только деревянные конструкции, но и многие отделочные материалы, созданные из синтетических материалов. Так, опасность представляют пароизоляционные пленки.
проход дымохода через деревянное перекрытие
Кирпичный дымоход в деревянном доме
Традиционным материалом изготовления дымоходов в деревянных домах является огнеупорный кирпич. При кладке дымоходов необходимо обращать особое внимание на перевязку кирпичей между собой. Для соединения элементов кирпичного дымохода во внутреннем пространстве дома можно использовать смесь из цемента и известняка, а вот при кладке кирпичей в дымоходе на открытом пространстве должен использоваться чистый цементный раствор. Толщина шва между кирпичами в такой кладке не должна превышать одного сантиметра. Кирпич при этом должен быть красным и не пустотелым.
Внутренняя поверхность кирпичной дымовой трубы подвергается агрессивным воздействиям продуктов сгорания, конденсата. Вследствие этого, на внутренних поверхностях могут происходить сколы и обрушения.
Чтобы избежать таких негативных моментов внутрь дымохода из кирпича помещается труба из асбестоцемента, а пространство между кирпичом и трубой заливается бетонным раствором. Таким образом вы проведете так называемую «гильзовку» дымохода».
Проход дымохода сквозь деревянное перекрытие
На приведенном в статье рисунке показано, как можно провести дымоход сквозь перекрытие из дерева.
Вы можете использовать при прохождении перекрытия асбестовые прослойки. В этом случае расстояние между трубой и деревом перекрытия будет составлять 25 сантиметров.
В том случае, если асбестовая прокладка не используется то расстояние между трубой и деревом придется увеличить до 38 сантиметров.
Примыкание дымоходов к стенам из дерева
Также как и при прохождении сквозь перекрытие – при примыкании к деревянным стенам – трубы дымоходов должны быть надежно теплоизолированы.
примыкание дымохода к деревянной стене
Нормативы здесь такие же, как и при прохождении сквозь перекрытие: 25 сантиметров при использовании двух слоев асбестовой прокладки и 38 сантиметров при отсутствии прокладки.
Вся конструкция может быть с боковых сторон заложена кирпичной кладкой.
Если вы устанавливаете дымоход в новом, еще не осевшем срубе, то его лучше разместить на деревянном щите, который может двигаться относительно стены. В этом случае просадка сруба со временем не даст разрушения кирпичной кладки дымохода и трубы.
Прохождение дымохода через кровлю деревянного дома
При выведении дымохода через кровлю расстояние между его нагревающимися элементами и стропилами не должно быть менее 13 сантиметров. В промежуток между трубой и деревом стропил необходимо уложить теплоизолятор. В его качестве может применяться базальтовая вата. При выборе ваты для теплоизоляции убедитесь, что в ней нет органических связующих веществ и что она устойчива к воздействию высоких температур.
проход дымохода через крышу
Если в качестве кровли на крыше используются материалы с низким порогом воспламенения, например, листовой рубероид, то расстояние до него не должно быть менее 25 сантиметров.
Пространство между горючим материалом и трубой дымохода необходимо закрыть несгораемой кровлей. В качестве такого предохраняющего материала может послужить шифер. Он не будет передавать тепло от трубы на рубероид кровли. Также в качестве предохраняющего покрытия можно использовать кровельную сталь.
Расположение дымовой трубы на кровле деревянного здания
Оголовок дымовой трубы на кровле деревянного здания должен подниматься над ней на высоту не менее 20 сантиметров от верха конька в том случае, если труба расположена непосредственно возле конька или просто на плоской крыше.
Если труба дымохода отнесена от конька менее чем на полтора метра, то ее высота также не должна быть менее 50 сантиметров.
Если дымоходная труба размещена на расстоянии от полутора до трех метров от конка, то ее оголовок не должен находится ниже уровня конька.
высота трубы над кровлей
В том случае, если ваш дымоход отстоит от конька далее, чем в трех метров, то для вычисления высоты оголовка трубы вы должны провести воображаемую линию, направленную от конька крыши со снижением в 10 градусов.
Дымоходы из керамики для деревянных зданий
Современная промышленность выпускает высокопрочные и пожаробезопасные модульные дымоходы из качественных керамических материалов. Они представляют собой своеобразный конструктов, который собирается по месту из нескольких элементов.
дымоход из керамики
Такой дымоход может состоять из многослойного материала. Внутренняя поверхность его выполнена из керамического материала, который отличается особой устойчивостью к воздействию жара и кислот, образующихся при реакциях продуктов сгорания. Их внутренняя поверхность очень гладка, что предотвращает образование сажи и создает ровную и мощную тягу. Но такая система дымохода имеет немалый вес и требует особой сноровки при монтаже.
Металлические дымоходы для деревянных зданий
Помимо обычных металлических труб для дымоходов, изготовленных, как правило из нержавейки или чугуна – в последнее время популярностью пользуются и так называемые «сэндвич-трубы», представляющие собой многослойную композицию.
Внутренняя поверхность таких дымоходов делается из нержавейки, затем идет изоляционный материал – а затем оцинкованная труба. Вместе этот комплекс достаточно успешно выполняет свои функции и очень легко монтируется. Гладкая поверхность из нержавейки внутри дает ровную тягу, препятствуя образованию завихрений.
Однако, при выборе такой трубы очень важно помнить о том, что разные отопительные устройства имеют разную температуру сгорания и, исходя из этого и выбирать необходимую толщину внутренней стенки. При постройке дымохода для котла на газе, солярке или пеллетах она должна быть не менее полумиллиметра. Дымоходы для баней или каминов обычно комплектуются внутренней трубой 0,8-1,0 мм, в вот для печей, топящихся углем этот показатель должен составлять не менее миллиметра.
Также, как и керамические дымоходы – дымоходы из сэндвич труб имеют модульную конструкцию и легко соединяются друг с другом. Так, выпускаются специальные элементы для прохождения через межэтажные перекрытия.
Но и в этом случае необходимо следить, чтобы сочленение трубы не находилось в толще перекрытия.
Устройство дымохода в деревянном доме: обучающее видео:
Труба дымохода — Труба печи
Магазин Популярные категории
Дымоходная труба класса А
Дымоход
Печная труба
Вентиляционная труба для пеллет
Дымоход Shasta Vent
Дымоход DuraVent
Дымоход Селкирк
Улучшенная дымоходная труба
Дымоход EcoVent
Газовая труба B-Vent
Газовая труба прямого выпуска
Вентиляционная труба осушителя
Руководство по планированию
Отправить эскиз
Часто задаваемые вопросы о дымоходе
Правильная вентиляция
Скат крыши
Безопасность дымохода
Как выбрать?
Почему стоит покупать у нас?
Магазин Популярные категории дымоходов — дымоходы и печные трубы!
Покупайте все наши товары для дымоходов здесь!
Самый простой способ начать — обратиться к нашему Руководству по установке дымохода, но
сначала мы ответим на некоторые общие вопросы.
Какой тип вентиляционной трубы мне нужен для дровяной печи или газового камина? Интерьер? Внешний вид? Изолированный?
Всегда проверяйте местные строительные нормы и правила по охране окружающей среды, прежде чем начинать подобный проект. Быть знакомым со строительными нормами вашего региона могут указать вам правильное направление при принятии решения о том, какие компоненты подходят для ваша установка и устройство. Строительные нормы и правила некоторых районов могут даже потребовать от вас обновить устройство или использовать конкретное топливо.
1. Сначала определите, какой тип дымохода требуется вашему устройству. Эту информацию можно найти в
руководство по эксплуатации вашего прибора. Руководство удалит любые догадки, так как существует несколько типов
дымоходы. Например, дымоход класса А предназначен для дров, угля и большинства других видов топлива, однако он может не потребоваться.
для вашего газового прибора или пеллетного прибора.
Вентиляционный клапан предназначен для устройств для сжигания пеллет или кукурузных горелок. Б вентиль
труба форсированнаягазовые приборы но не все. Дымоход с прямым отводом предназначен для газового прибора с прямым отводом. Нижняя линия-
Прочтите инструкцию по эксплуатации, чтобы узнать, какой тип дымохода требуется для вашего прибора.
2. Определите планировку или тип установки, подходящий для вашего дома. Для дымохода класса А прямая установка через потолок является наиболее популярной, наименее дорогой и обеспечивает наилучшую тягу, но не всегда вариант.
Должен ли я устанавливать свою трубу вертикально или горизонтально через стену, а затем вверх? Труба дровяной печи через стену или крыша?
Проведите дымоход вертикально, если у вас есть такая возможность, это будет значительно дешевле и проще
поддерживайте, учитывая отсутствие колен для сбора сажи и мусора. Дымоход, который в основном снаружи, как в случае
с установкой через стену, как правило, остается прохладнее и может иметь меньше проблем со сквозняком или нисходящим потоком, чем
дымоход, который идет прямо вверх.
Подробнее об этом читайте в нашей статье «Типы установки дымохода».
3. Затем определите размер необходимой трубы дымохода. Никогда не делайте меньше, чем требуется, иначе вы рискуете дым или газы подпирают или, другими словами, плохая тяга.
Обратите внимание: все трубы для печей и дымоходов выбираются и классифицируются по внутреннему диаметру. Если у вашего дымохода 6 дюймов внутри Диаметр вы выберете из категорий 6-дюймовой печи и трубы дымохода. трубка.
4. После того, как вы определитесь с вышеуказанными требованиями, вам нужно будет выбрать производителя и марку дымоходной трубы (многие производители предлагают несколько марок в одном типе). Хотя доступны несколько брендов, мы рекомендуем Dura-Vent. Дымоход DuraTech для большинства новых установок благодаря их репутации, гарантии, предлагаемой продукции, доступности, и цена. Посетите наш дымоход класса А раздел для дальнейших рекомендаций.
Мне нужна еще труба дымохода класса А марки XYZ.
Могу ли я использовать дымоход любой другой марки?Нет. Каждый производитель дымоходной трубы класса А использует свои собственные методы крепления трубы, поэтому одна марка наиболее вероятно, не будет правильно соединяться с трубой дымохода другой марки и может быть опасным из-за плохого подходит, так как он может развалиться или вытечь креозот, дым или газы. Полная система должна состоять из одних и тех же бренд.
В чем разница между печной трубой и дымоходной трубой? Из чего сделана печная труба?
Многие путают термины. Печная труба обычно окрашена в черный цвет из оцинкованной стали и используется в интерьере дома.
пока вы не перейдете через стену или потолок, на них используется дымоход класса А. Печная труба, черная труба,
одностенная труба все относится к одному и тому же. Труба дымохода, труба класса А, труба с тройной стенкой, изолированная труба все
относится к дымоходу класса А. Труба с двойными стенками может быть связана либо с черной трубой с двойными стенками, такой как DVL, либо
дымоход с двойными стенками, такой как DuraTech, ShastaVent или Selkirk.
Могу ли я просто провести черную одностенную трубу до упора? Должна ли труба дровяной печи быть одностенной или двустенной?
Нет, вы должны перейти на дымоход класса А на потолке или стене. Это касается как одинарной, так и двойной стенки. печная труба.
Я видел, как люди использовали черную трубу для установки всей трубы дымохода дровяной печи. Я хотел бы сэкономить деньги, но этот сейф?
Абсолютно нет! Черная печная труба НЕ является дымоходом и должна использоваться только до точки проникновения в
потолок или стена. С этого момента требуется дымоход класса А. Черная одностенная печная труба имеет зазор
для горючих материалов диаметром 18 дюймов (черная труба с двойными стенками имеет зазор 6 дюймов, тогда как дымоходная труба класса А обычно имеет диаметр 2 дюйма).
Труба печи, используемая снаружи, будет работать при гораздо более низких температурах дымовых газов, чем дымовая труба класса А, и потенциально будет строить
креозот довольно быстро увеличивает вероятность пожара в дымоходе.
Не существует безопасного способа использовать черную печную трубу для
всю систему дымохода, так что спросите себя… Стоит ли экономия денег для меня или жизни и дома моей семьи?
риск?
Никогда не заменяйте одностенную печную трубу дымоходом класса А. Труба дровяной печи, b вентиляционная труба для интерьера часть вашей установки, затем используйте дымоход класса А, как только вы проникнете в стену или потолок снаружи.
См. также нашу статью о правильном дымоходе Вентиляция.
Что делать, если я застрял и не могу во всем разобраться после покупки дымохода? Могу ли я вернуть его?
Если вы застряли, позвоните нам. У нас есть несколько обученных представителей по обслуживанию клиентов, которые хотят
помочь тебе. Если вы решите вернуть всю покупку или ее часть… нет проблем. Наша философия заключается в том, чтобы помочь людям получить то, что
они хотят или нуждаются, или забрать его обратно, если это не сработает. Наша политика возврата заключается в отсутствии сборов за пополнение запасов, но это
вы будете нести ответственность за стоимость доставки.
Мы здесь, чтобы помочь вам добиться успеха в установке дымохода.
Где можно купить дымоход рядом со мной? Почему я должен покупать у NorthlineExpress.com?
Мы являемся экспертами в монтаже дымоходов, и у нас есть полный штат сотрудников, готовых помочь вам решить вашу проблему.
проблемы с дымоходной системой. У нас есть большой запас товаров для дымоходов, от труб до щеток, чистящих средств и всего остального.
можно вообразить для вашего камина, дровяной печи и пеллетной печи и других приборов. В отличие от многих интернет-магазинов, которые
нести мало или нет инвентаря, у нас есть склад с товаром. Большим преимуществом является то, что мы обычно можем
быстрее обрабатывать ваш заказ, предоставлять более качественную информацию для отслеживания вашего заказа, и мы понимаем продукты с тех пор, как
мы видим, чувствуем и обращаемся с ними. Политика NorthlineExpress заключается в том, чтобы клиент остался доволен, даже если мы потеряем деньги.
просто облегчает жизнь.
Позвонив в нашу компанию, вы поговорите с человеком, который всегда заботится о вашем
наилучший интерес.
Выберите из самого большого ассортимента дымоотводных труб. Если вы ищете дымоход, печную трубу, пеллеты вентиляционная труба, вкладыш дымохода, вентиляционная труба типа b, газоотводная дымоходная труба или вентиляционная труба сушилки, у нас есть то, что вам нужно. Наш Специалисты по дымоходам всегда готовы ответить на ваши вопросы и помочь сделать выбор. Вызов, электронная почта или мгновенное сообщение нашим специалистам по дымоходам уже сегодня!
Труба для печи — Труба для дровяной печи
Магазин печных труб по размерам
5-дюймовая печная труба
6-дюймовая печная труба
7-дюймовая печная труба
8-дюймовая печная труба
10-дюймовая печная труба
Выбирайте из самого большого ассортимента вентиляционных труб дымохода
Ищете ли вы дымоход, печную трубу, пеллетную вентиляционную трубу, дымоход,
вентиляционная труба типа b, газоотводная дымоходная труба или вентиляционная труба сушилки у нас есть что
тебе нужно.
Посетите наши справочные страницы Stove Pipe ниже, чтобы узнать больше о
дымоотводные системы. Покупайте нашу полную коллекцию
печь и дымоход.
Какой размер печной трубы мне нужен? | Как выбрать марку печной трубы | Одностенная и двухстенная печная труба | Увеличители и переходники для печных труб
Труба печи — Труба дровяной печи — Труба дымохода камина
Есть так много вариантов, откуда вы вообще знаете, с чего начать, когда заказывать печную трубу? Попробуем немного разобрать. Ответы на следующие вопросы должны помочь вам.
Не забудьте проверить наш мастер дымохода для печной трубы, нажмите баннер в верхней части этой страницы, чтобы убедиться, что вы в конечном итоге со всеми компоненты, необходимые для конкретной установки.
Во-первых, в чем разница между дымоходом и печной трубой?
Печная труба обычно окрашена в черный цвет и используется внутри печи.
дом. Он соединяется с дымоходом класса А, который проходит через
стена или потолок и на них. Печная труба, черная труба, одностенная труба
все относится к одному и тому же.
В качестве альтернативы, дымоходная труба или труба класса А с двойной или тройной стенкой, труба из нержавеющей или оцинкованной стали, которая благодаря своей изоляции может ближе к горючим при переходе через стену или потолок. Этот Затем труба выходит за пределы здания и выводит дым из камин на безопасном расстоянии.
Какой тип печной трубы мне нужен? 6 дюймов? 8 дюймов? ДураВент? Селкирк?
Тип печной трубы, который вам нужен, во многом зависит от типа прибора.
у вас есть. Обычно есть рекомендация производителя, которая всегда
хорошая отправная точка. Если у вас уже есть часть вашей системы, вы
уже есть дымоход или некоторые из необходимых частей печной трубы для
например, вам нужно убедиться, что вы продолжаете с соответствующими фрагментами,
всегда оставайтесь в соответствии с брендами и размерами, если это возможно.
Никогда не смешивайте бренды
в любом месте вашей системы вентиляции камина, это обеспечивает надлежащее
соединения и эффективность. Размеры трубы печи и дымохода
Внутренний диаметр. Чтобы определить правильный размер, измерьте внутренний диаметр
существующая труба или дымоход. Если ваш внутренний диаметр составляет 6 дюймов, вам необходимо
Магазин для 6-дюймовой печи и дымохода, независимо от одинарного, двойного или
тройная стена.
Не знаете, какая у вас марка? Ознакомьтесь с нашей статьей Как выбрать свой Марка печной трубы за помощь в этом и других советах по выбору печной трубы.
В некоторых особых случаях использование трубы одинакового размера нецелесообразно.
всегда возможно, у нас есть статья с советами и в таких ситуациях.
Читать
Какой размер печной трубы я делаю
Необходимость?
&
Увеличители печных труб и
Редукторы.
Все еще не знаете, что именно вам нужно? Без проблем позвоните нам по номеру 1-866-667-8454, и один из наших экспертов будет рад помочь вам в получить именно то, что вам нужно.
Можно ли использовать внутри одностенную печную трубу? Труба дровяной печи одинарная или двойная Стена (утепленная)?
Да, одностенная печная труба может использоваться в помещении, просто убедитесь, что у вас есть учитывались надлежащие зазоры. Одностенная печная труба требуется при Минимальный зазор 18 дюймов до горючих материалов, двухстенная печная труба требуется при расстояние до горючих материалов не менее 6 дюймов. Печная труба в целом , а не для использования на открытом воздухе при любых обстоятельствах при вентиляции отопления прибор .
Для получения дополнительной информации ознакомьтесь с нашей справочной статьей Одностенный против Двустенная печная труба
Как собрать печную трубу — установка
Это опять-таки несколько определяется маркой печной трубы как
калибр трубы и то, как они подходят друг к другу, немного различаются от марки к
бренд.
Обжатый конец вашей черной печной трубы вот-вот опустится.
тот конденсат и креозот, который стекает по внутренней части трубы,
остается внутри трубы. Затем трубы следует закрутить.
вместе, даже двойная стена, только следите за тем, чтобы не проникнуть во внутреннюю стену.
Это необходимо не только для дополнительной безопасности, но и для большинства
строительные нормы.
Печная труба и части/компоненты печной трубы для продажи на NorthlineExpress.com! — Черная печная труба — дровяной/пеллетный/газовый
Выберите из самого большого ассортимента дымоотводных труб. Являетесь ли вы ищу трубу дымохода, печную трубу, пеллетную вентиляционную трубу, вкладыш дымохода, вентиляционная труба типа b, газоотводная дымоходная труба или вентиляционная труба сушилки у нас есть что тебе нужно. Посетите наши справочные страницы Stove Pipe ниже, чтобы узнать больше о дымоотводные системы.
Дополнительная информация о дымоходе
Руководство по планированию
Отправить эскиз
Часто задаваемые вопросы о дымоходе
Правильная вентиляция
Уклон крыши
Безопасность дымохода
Как выбрать?
Почему стоит покупать у нас?
Вкладыш дымохода , дымоходы: дымоходы легко купить онлайн
Мы являемся крупнейшим в Европе веб-сайтом, специализирующимся на дымоходах и изолированных трубах с двойными стенками.
Мы гарантируем высокое качество по разумной цене. Мы с радостью поможем вам выбрать необходимый компонент и, если что-то пойдет не так, поможем решить проблему!
Наши изолированные дымоходы с двойной стенкой сертифицированы HETAS и имеют европейский сертификат T600. Мы также поставляем одностенные трубы, дымоходы , черные печные трубы и дымоходы .
Мы поставляем полный спектр дымоходных систем с нашего склада в Манчестере.
Двустенные дымоходы поставляются с необходимыми запорными лентами бесплатно!
Строительные нормы Самостоятельная установка
О наших дымоходах и дымоходах
Все дымоходы изготовлены из нержавеющей стали. Для двустенных дымоходов в качестве теплоизоляционного материала используется керамическая вата высшего качества. Каждый продукт, который вы найдете на нашем веб-сайте, предназначен для отвода газов и ремонта существующих дымоходов.
Наша продукция может использоваться для газовых, угольных или дровяных печей, пеллетных печей или масляных обогревателей. Наши дымоходы можно использовать внутри и снаружи дома.
- Консультация специалиста
- Хорошее качество
- Лучшие цены
- Отличная послепродажная поддержка.
- Свободные фиксирующие ленты
Установка дымохода из нержавеющей стали — это простой и экономичный способ ремонта небезопасного, изношенного или неэффективного дымохода. Вы узнаете, как установить дымоход после прочтения нашей инструкции (см. Установка гибкого вкладыша) и вы можете выполнить эту работу с помощью обычных бытовых инструментов.
Следует установить гибкий дымоход, чтобы уменьшить вероятность утечки угарного газа, пожара в дымоходе и накопления креозота. Облицовка дымохода также повышает энергоэффективность прибора и упрощает обслуживание камина.
Вы ознакомились с нашим широким ассортиментом дымоходов и сделали свой выбор? Вы можете легко заказать дымоход через наш интернет-магазин.
Если у вас есть вопрос, свяжитесь с нами для получения консультации специалиста по телефону или электронной почте.
Мы поставляем облицовку дымохода более 10 лет. Мы можем посоветовать вам, какая система гибкой футеровки лучше всего подходит для вашей ситуации, и предоставить все материалы, которые вам потребуются для работы. На все гибкие футеровки и системы футеровки предоставляется гарантия 15 или 30 лет.
Одностенные трубыМы поставляем одностенные трубы двух видов. Мы предлагаем черную эмалированную дымоходную трубу в стандартном матовом исполнении. Дымоходы из нержавеющей стали также можно использовать внутри существующего дымохода. Выберете ли вы наши дымоходы из черной эмали или из нержавеющей стали, они легко стыкуются друг с другом.
Наша печная труба представляет собой матовую черную одностенную печную трубу.
Его эмалированная внутренняя и внешняя поверхность обеспечивают долговечность цвета и повышают его устойчивость к высоким температурам и конденсации. При толщине стали 1 мм ее можно легко разрезать до нужного размера с помощью мелкозернистых шлифовальных дисков.
Одностенная дымоходная труба является стандартной для вентиляции отопительных печей. Черная дымовая труба используется для отвода выхлопных газов печи из жилого помещения в дымоход или дымоходную систему. Это обычно называют «соединительной трубой».
Подходит для использования в качестве соединения печи с дымоходом или вкладышем для бытовых и коммерческих отопительных приборов.
Двустенные дымоходы для новых дымоходов
Двустенная дымоходная система позволяет установить печь практически в любом месте дома. Будь то в существующем доме или в новом доме, изолированная двустенная дымоходная труба позволяет установить новый дымоход, который будет безопасным, эффективным и простым в установке.
Если вы устанавливаете новое отопительное устройство, такое как дровяная печь, газовая печь на угле или масляный котел, вам, вероятно, понадобится утепленный дымоход , вы, безусловно, будете, если у вас нет кирпичной дымовой трубы. Системы с двойными стенками могут быть сконструированы таким образом, чтобы создать безопасную систему дымохода для вашего прибора.
Двустенные дымоходы подходят для создания как внутренних, так и наружных дымоходов, и их можно использовать для прохода через крыши и полы. Наши дымоходы с двойными стенками подходят для использования с дровяными, угольными, газовыми и масляными приборами. Наша система дымохода с двойными стенками также идеально подходит для установки котлов, работающих на биомассе.
Для двустенных труб в качестве изоляционного материала используется керамическая вата высшего качества.
Наши трубы поставляются с необходимыми замковыми лентами бесплатно!
Наши самые продаваемые продукты
ДымоходДвустенный дымоходЧерная печная труба
Часто задаваемые вопросыВ чем разница между дымоходом и дымоходом?
Дымоходы — это канал, труба или труба, по которым газы и дым выходят из камина наружу.
Дымоход, с другой стороны, в самом простом определении — это корпус, который закрывает дымоход.
Существует заблуждение, что каменные дымоходы делаются просто из кирпича. Это неправда. Неровная и пористая поверхность кирпича обеспечивает пространство для накопления побочных продуктов горения. Это большая пожароопасность. Для этого дымоходы облицованы дымоходом, поэтому дым проходит по гладкой поверхности, что помогает предотвратить чрезмерное скопление побочных продуктов сгорания и сводит к минимуму вероятность возгорания.Что означает открытый дымоход?
Открытый дымоход обычно состоит из трубы для отвода дымовых газов из камина, в то время как свежий воздух поступает в камин через кожух. Поэтому для безопасной работы необходимы дополнительные вентиляционные отверстия в помещении, где установлен прибор, для повторной подачи свежего воздуха.
Нужен ли дымоходу вкладыш?
Если вы устанавливаете дымоход в новостройке и хотите использовать его для открытого огня, дровяной печи или газового камина, то дымоход не должен быть облицован в соответствии с документом J действующих строительных норм.
В старом доме ваш дымоход не должен быть облицован в соответствии со строительными нормами. Осмотр профессиональным дымоходом скажет вам, нужно ли вам облицовывать его в целях безопасности. Как работает дымоход?
Дымоходы работают по принципу подъема горячего воздуха над холодным. Горячие выхлопные газы и пепел имеют меньший вес, чем холодный наружный воздух. Дымоход направляет выхлоп этих более легких газов из камина вверх, чтобы они выбрасывались на улицу в атмосферу. В помещении, где установлен прибор, необходимы дополнительные вентиляционные отверстия для подачи свежего воздуха.
Газоотводная труба — Grainger Industrial Supply
78 изделий
Газоотводная труба от Grainger, производимая надежными компаниями, такими как Ameri-Vent и Bosch, имеет длину до 4 футов. Эти комплекты вентиляционных труб включают комплекты ливневых воротников, вентиляционные адаптеры, соединители и колена.
Магазин Grainger для прочной газовой арматуры.
Газоотводная труба от Grainger, изготовленная такими надежными компаниями, как Ameri-Vent и Bosch, имеет длину до 4 литров. Эти комплекты вентиляционных труб включают комплекты ливневых воротников, вентиляционные адаптеры, соединители и колена. Магазин Grainger для прочной газовой арматуры.
AMERI-VENT Chimney Liners
AMERI-VENT Gas Vent Pipes
AMERI-VENT Single Wall Flexible Vent Pipes
AMERI-VENT Male Vent Adapters
AMERI-VENT Standard Tees
Адаптеры AMERI-VENT с внутренней резьбой
Соединители для одностенных приборов AMERI-VENT
Универсальные адаптеры AMERI-VENT для одностенных
WESTAFLEX Chimney Liner Extensions
WESTAFLEX Chimney Liner Kits
AMERI-VENT Adjustable Gas Vent Elbows
AMERI-VENT Adjustable Gas Vent Pipe
AMERI-VENT Pull Downs
AMERI- Комплекты газоотводных труб VENT
Одностенные тройники AMERI-VENT
Комплекты дымоходов AMERI-VENT
-length:-3-ft-,—liner-material:-stainless-steel»> Угол изгиба: 0°, мин. Длина: 3 фута, Материал вкладыша: нержавеющая сталь
| Загрузка … | |||
| . |
Угол изгиба: 90°, Материал футеровки: Нержавеющая сталь
Загрузка. .. |
Угол изгиба: 360°, мин. Длина: 1 фут, Материал вкладыша: Нержавеющая сталь
| Загрузка… | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Загрузка…
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
..
..
..
..
..0453
Надлежащая конструкция дымохода и дымохода, а также надлежащий контроль тяги обеспечивают эффективный процесс горения.
По возможности не превышайте длину дымохода 10 футов.
Пример: допустим, у вас есть работа, на которой вы комбинируете печь или котел (дымоход 8 дюймов) с водонагревателем (дымоход 6 дюймов). Чтобы определить размер основного дымохода, обратитесь к рисунку 3 и найдите площадь в квадратном дюйме для каждого отдельного размера дымохода.
кв. В. Район
00
