Устройство выгребной ямы из бетонных колец с переливом: принцип работы и схемы сооружения

Содержание

принцип работы и схемы сооружения

Независимое очистное сооружение на загородном участке позволит корректным способом решить проблему утилизации стоков. Оно актуально для населенных пунктов, не подключенных к центральным сетям. Если подключение и не планируется в ближайшие годы, то выгребная яма с переливом станет наилучшим решением. Полезное благо цивилизации станет служить как городской вариант. Это комфортно, согласны?

Как сделать очистную конструкцию с переливом, вы узнаете, прочитав предложенную нами статью. В ней досконально разобраны варианты устройства систем, описана технология сооружения. Перечислены преимущества, которыми обеспечит автономная канализационная система.

Представленная информация о специфике строительства переливных выгребных ям и особенностях их эксплуатации опирается на нормативные документы и опыт самостоятельных строителей. Веским и ценным дополнением к тексту являются полезные фото-подборки, схемы и видео-руководства.

Содержание статьи:

  • Принцип действия и устройство
  • Цифры и основные нормативы
  • Варианты строительства очистных сооружений
    • Конструкция из трех камер
    • Этапы строительства монолитной системы
    • Порядок монтажа двухкамерной ямы
  • Выводы и полезное видео по теме

Принцип действия и устройство

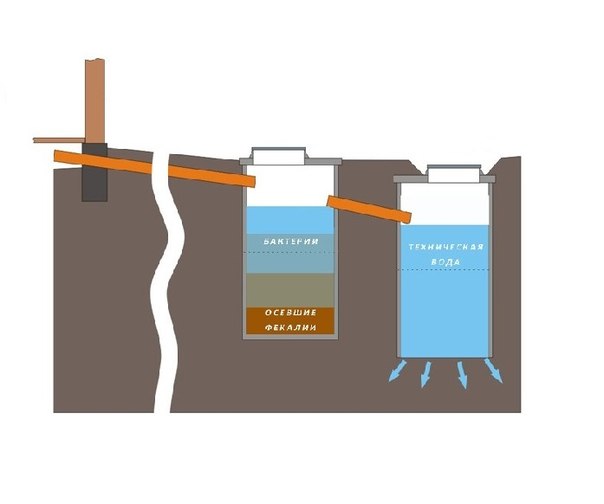

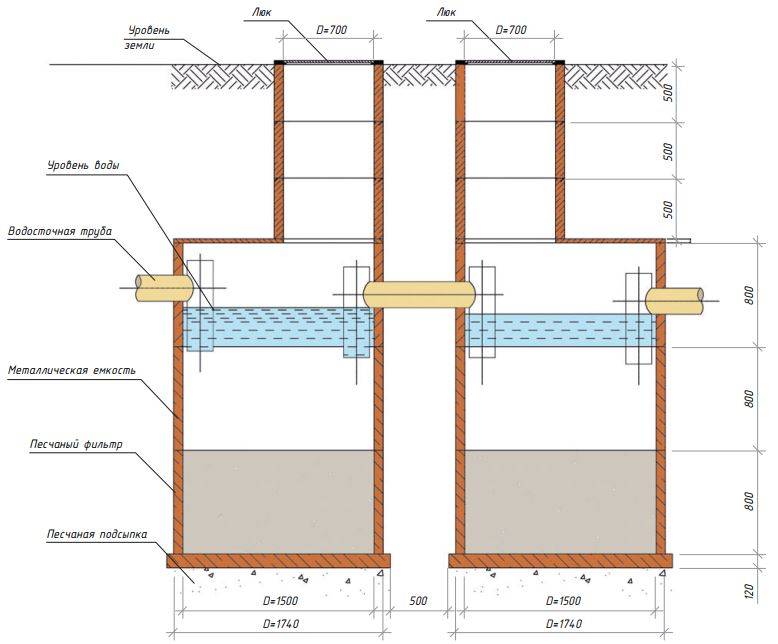

Конструкция простейшей выгребной ямы с переливным колодцем включает два объекта, соединенных между собой отрезком трубы.

Первый представляет собой крупногабаритную герметичную емкость, сооружаемую по принципу накопительного резервуара с непроницаемыми стенками и дном.

Вторую часть конструкции устраивают точно так же, как и фильтрующий вариант канализационного колодца. Это значит, что у него нет непроницаемого монолитного дна.  Вместо сплошной бетонной плиты в зоне устройства условного дна сооружается своеобразный фильтр мощностью от 1 м и более.

Фильтр выполняют в виде засыпки из материалов с высокими фильтрационными свойствами: щебня, шлака, гравия и/или песка.

Выгребную яму с переливом устраивают для повышения степени очистки стоков, что дает возможность частично сбрасывать их в грунт, поля фильтрации, в канализационные канавы или сточные водоемы

Стены можно сделать и сплошными, и с отверстиями, чтобы повысить скорость удаления переработанных стоков из фильтрующего колодца, иначе называемого поглотительным.

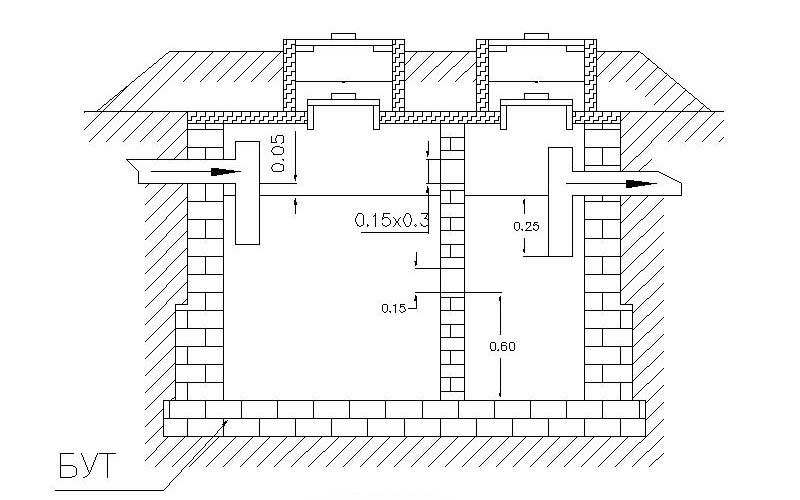

Простейшая конструкция выгребной ямы с переливным отсеком включает две части, первая из которых служит накопительным резервуаром, вторая — поглотительным колодцем

Соединяют выгребной накопитель и переливом — трубкой, расположенной под наклоном в сторону поглотителя. Глубина ее заложения зависит от климатических данных региона, т.е. как и любой проложенный в земле трубопровод перелив должен находиться ниже уровня сезонного промерзания грунта.

К накопителю подводят канализационную трубу, по которой сточные воды будут поступать из внутренней канализации в накопительный резервуар.

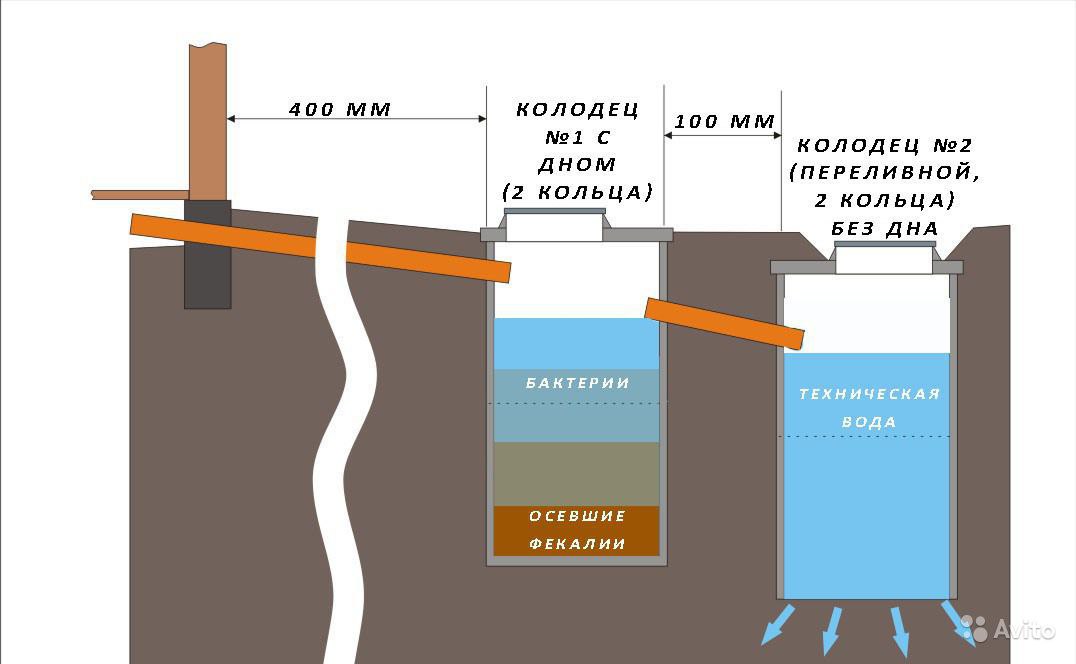

На схеме подробно представлен принцип устройства выгребной ямы с переливным отделом. Труба, соединяющая секции сооружения, должна располагаться на правильной высоте и с небольшим уклоном

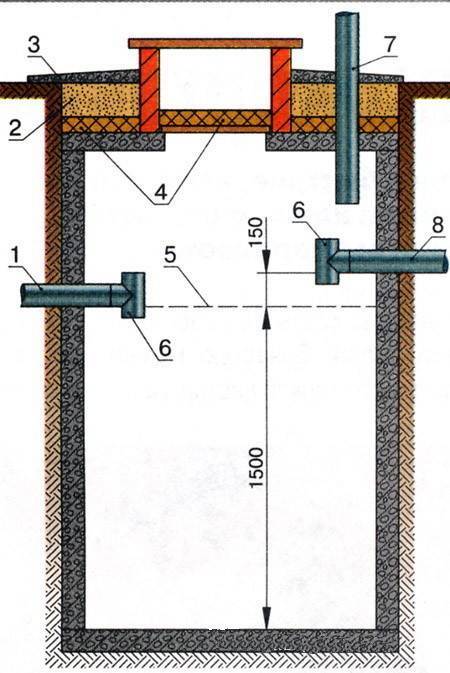

Над выгребной ямой устраивают перекрытие с люком, предназначенным для откачки содержимого. Вентиляционную трубу монтируют таким образом, чтобы нижний край был выше горизонта стоков при любой степени наполнения. Второй конец трубы выводится на поверхность.

Для выгреба с одним фильтрующим колодцем можно соорудить только один вентиляционный канал, но лучше оснастить собственной вентиляцией каждый отсек простейшего очистного сооружения.

Такая конструкция позволяет сделать процесс переработки стоков более эффективным и быстрым. Сначала все отходы поступают в первую герметичную камеру. Здесь они накапливаются и разлагаются под влиянием бактерий. Постепенно отходов становится больше, уровень жидкости в камере повышается и достигает перелива.

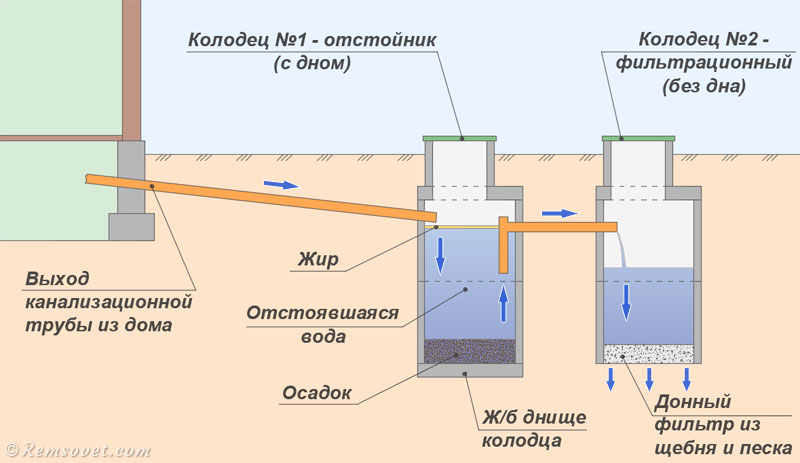

По мере заполнения накопительного резервуара отстоявшийся и частично очищенный бактериями излишек по вмонтированному в ее стенку патрубку переливается в следующий колодец

Нерастворимая часть стоков оседает на дне, а частично осветленная с участием бактерий и отстоявшаяся жидкая составляющая по мере наполнения достигает уровня установки перелива и самотеком перемещается в поглотительный колодец, в котором происходит доочистка канализационной массы.

В фильтрующем колодце стоки проходят через дренажный слой и поступают в грунт, еще раз дополнительно очищаясь через естественный земляной фильтр. А твердые отходы в виде илистых отложений скапливаются в герметичном отсеке выгребной ямы, из которой в последствии извлекаются и при желании хозяев используются в качестве исходного материала для приготовления компоста.

Зачем нужны такие сложности, ведь проще откачать канализационную массу из выгребной ямы и таким образом избавиться от нее? Наличие двух контейнеров существенно увеличивает размеры канализации, часть стоков после прохождения естественной очистки переводится в грунт, благодаря чему число вызовов ассенизаторов ощутимо сокращается.

Увеличение числа канализационных колодцев позволяет принимать и перерабатывать больше стоков и повышает качество очистки

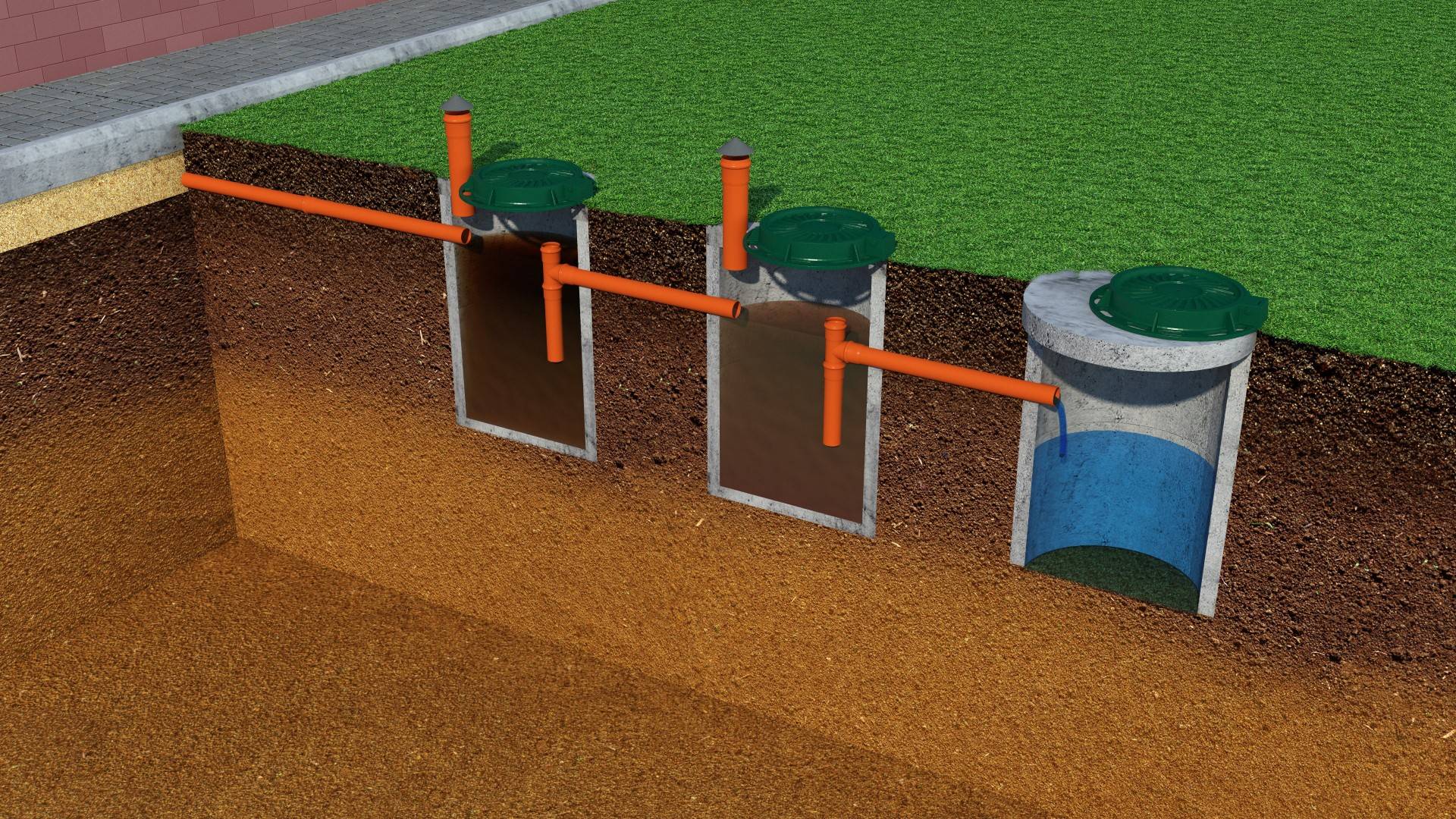

При увеличении количества переливных колодцев схема несколько усложняется. Однако так увеличивается срок от поступления отходов в емкость до перемещения жидкого компонента в грунт. Это позволяет улучшить качество переработки стоков и сделать их более безопасными для окружающей среды.

Практика показывает, что очистное сооружение из двух и более колодцев издает значительно меньше неприятных запахов, чем обычный вариант такого рода конструкции. Обычно запахов либо нет, либо они незначительны. Улучшить ситуацию с переработкой канализационной массы и устранением запахов поможет .

Неприятные хлюпающие звуки, которые издает переполненная выгребная яма, в конструкции с переливом отсутствуют. Владельцам такого сооружения обычно не приходится экономить канализационный ресурс. Они могут спокойно пользоваться водой, не беспокоясь о переполнении своей канализации.

Локальную канализацию желательно расположить так, чтобы она не мешала передвижению по участку и был обеспечен доступ для опорожнения и обслуживания при необходимости

Цифры и основные нормативы

Перед началом строительных работ следует выбрать подходящее место для ямы с переливом. Нормативы удаленности сооружения от других объектов на участке примерно такие же, как и для , поскольку проблема загрязнения грунтовых вод все еще остается актуальной.

Следует также учесть характеристики грунта на участке. Чем выше проницаемость грунта, тем большим должно быть расстояние, отделяющее д от прочих строений.

В зависимости от типа почвы рекомендуется расположить канализационное сооружение на расстоянии от жилого дома:

  • не менее 15 м — для песчаных, щебенистых, галечниковых и гравийных грунтов;
  • не менее 10 метров — для супесей.

Выгребные ямы с переливным эффектом устраивают только на грунтах с высокими фильтрационными качествами. Если в основании поглотительного сооружения предположительно будет глинистая, скальная или полускальная порода, от устройства очистного сооружения подобной конструкции придется отказаться.

Сооружение выгреба с переливным колодцем допускается на грунтах с хорошей фильтрационной способностью. Сброс очищенных стоков в скальные и глинистые породы невозможен

Солидным должно быть пространство, разделяющее источник питьевой воды и канализацию:

  • не менее 50 м — для песков;
  • не менее 30 метров — для супесей.

Поскольку создание конструкции, состоящей из двух камер, отнимает больше времени и сил, чем при возведении обычной выгребной ямы, не имеет смысла делать сооружение малого объема. Минимальная рекомендованная вместительность конструкции — 2 куб. метра. Такие параметры обеспечивают пропускную способность канализации в пределах 0,2-0,5 куб. м/ч.

При проектировании конструкции также рекомендуется учитывать некоторые параметры. Например, оптимальным расстоянием между камерами выгребной ямы считается один метр. Хотя существуют и сооружения, в которых камеры разделены просто толстой стеной. В этой смежной стене и устроено отверстие для перелива. Но такой вариант считается менее эффективным.

Переливу рекомендуется придать стандартный для канализационных трубопроводов уклон, чтобы облегчить перемещение жидких стоков в фильтрующий колодец. Канализационную трубу, ведущую из дома, располагают под аналогичным наклоном — достаточно 1,5 см высоты на каждый метр трубы.

Если канализация устроена правильно, с ней не возникнет никаких проблем. Все же рекомендуется регулярно проверять уровень наполнения сооружения. Если внутри сооружения установлены фильтры, их состояние следует контролировать не реже одного раза в месяц.

Варианты строительства очистных сооружений

Выбирая место для выгребной ямы, необходимо обеспечить подъездные пути для специальной техники. Если такая возможность отсутствует, при монтаже канализации придется вручную выполнять объемные земляные работы по рытью котлована. Еще более сложной и совсем неприятной может оказаться накопителя от отходов человеческой жизнедеятельности.

Для изготовления двухкамерной выгребной ямы можно использовать самые разные инструменты. Разумеется, важно, чтобы они обеспечивали герметичность первому отсеку сооружения и проницаемость — второму. Самый распространенный вариант таких сооружений — .

Готовые бетонные кольца со специальными отверстиями можно использовать для того, чтобы сделать фильтрующий отсек самодельного очистного сооружения

В первой камере дно бетонируют, или кладут вниз бетонную плиту, во второй камере дно закрывают метровым слоем фильтрующего материала: щебня, гравия и/или песка. Подходит для сооружения выгребной ямы и кирпич. Дно герметичного отсека из кирпича также следует забетонировать. На этом основании выполняется кирпичная кладка.

Дно второго отдела выгребной ямы оставляют свободным и так же, как и при использовании бетонных колец, укрывают щебнем или гравием. Собственно, такой фильтрационный слой используют в любом варианте проницаемого отдела выгребной ямы. Кирпичную кладку здесь можно выполнить с просветами, чтобы сделать стены проницаемыми. Это снизит расход кирпича и время работ.

Кирпич — вполне подходящий материал для создания выгребной ямы с переливом. Из него можно сделать и герметичный, и проницаемый отсек сооружения

Еще один способ обустроить герметичную выгребную яму — заливка бетонным раствором. Для этого необходимо сделать обрешетку и укрепить стены сооружения с помощью арматуры. Это довольно трудоемкий и затратный способ, он используется нечасто.

Возможности создания фильтрующей части выгребной ямы более разнообразны. Сюда можно установить перфорированную или даже сделать . Некоторые использовали для сооружения обоих отсеков установленные в котловане на расстоянии друг от друга большие оцинкованные емкости.

Используя для создания канализации подручные материалы, следует помнить, что они должны длительное время находится в контакте с влажной и агрессивной средой. Приемлемыми можно считать только те материалы, которые устойчивыми к таким условиям.

Конструкция из трех камер

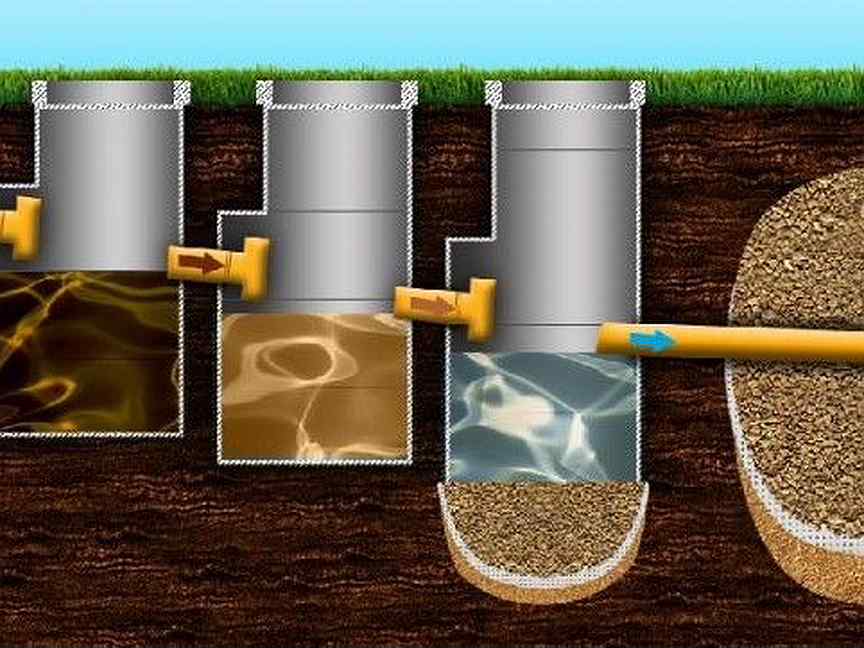

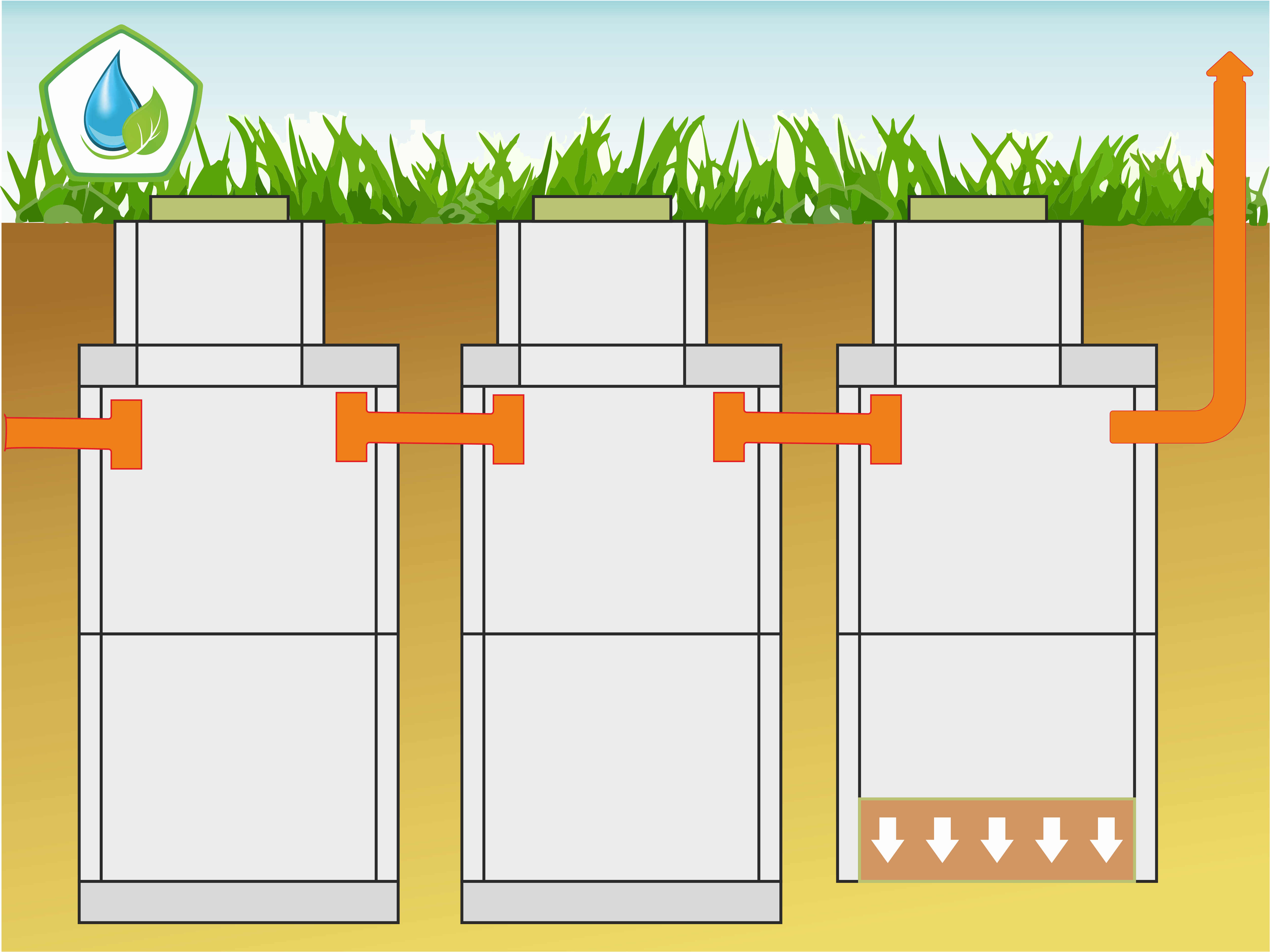

Если габариты загородных владений позволяют, лучше сделать не две, а три переливных колодца для очистки стоков из одной выгребной ямы. Все эти отделы, конечно, соединяют переливом. При этом расстояние между камерами можно сделать меньше — всего 70 см. Рекомендуется, чтобы размер каждой камеры, например, диаметр бетонных колец, был не менее одного метра.

При желании можно устроить выгребную яму из трех и более частей. Фильтрующее дно должно быть только у последней секция сооружения, а две первые следует сделать герметичными

Первые два колодца предназначены для переработки стоков, а последний — для фильтрации прошедшей две степени очистки жидкой составляющей канализационной массы. Его дно и/или стены делают проницаемыми, как и при сооружении двухкамерной канализации.

Прошедшие очистку стоки могут перераспределяться не только в нижележащие слои, но и сбрасываться в канализационные канавы или неэксплуатируемые водоемы. Стоки из очистного сооружения могут транспортироваться в поля фильтрации по дренам — трубам с отверстиями для выпуска доочищенной жидкой составляющей.

Дрены закладывают в осадочных несвязных грунтах разной плотности, желательно без прослоек суглинка. Система дрен сооружается на глубине, отметка которой ниже уровня промерзания грунта на реальную толщину трубы. Дрены укутывают слоем геотекстиля, а затем засыпают щебнем или гравием с песчаным заполнителем.

Наличие трех камер увеличивает объем канализации и заметно улучшает переработку стоков. Полученную на выходе жидкость можно использовать для различных технических нужд, обычно, для полива.

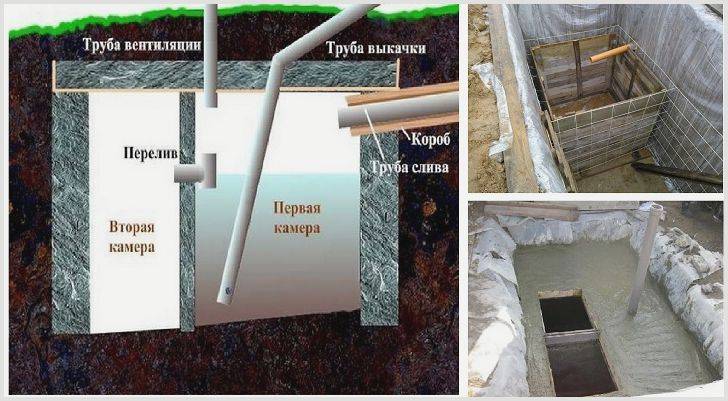

Этапы строительства монолитной системы

Желающие залить ощутимо сэкономят на затратах, но сооружать будут значительно дольше тех, кто решится на покупку готовых бетонных колец. Кратко о процессе устройства в фото-подборке:

Галерея изображений

Фото из

Для сооружения выгребной ямы с переливом разрабатываем котлован. Размер котлована должен учитывать габариты канализационного объекта и удобство работы

Дно котлована заполняется слоем песка мощностью 15 — 20 см. Песчаную подушку тщательно трамбуем, предварительно увлажнив водой

Согласно заранее сделанному проекту сооружаем опалубку. Внутри ограждений, обозначающих контуры будущих стен, ставим арматуру в виде сетки из горизонтальных и вертикальных прутков

Перед заливкой бетона в яму вводим канализационные трубы, в перегородки между отсеками устанавливаем гильзы на запроектированной высоте и заливаем бетон

Через 28 суток залитый в опалубку бетон приобретет прочность, необходимую для проведения дальнейших работ. Спустя этот период снимаем опалубку

Строим опалубку для заливки перекрытия поверх выгребной ямы с переливом. Над каждым отсеком устанавливаем люк

Настилаем на дощатое дно опалубки, сооруженной для перекрытия, полиэтилен. Заливаем поверх него бетон слоем примерно 5-7 см, укладываем арматурную сетку и снова заливаем 5 см бетона

Минимум через 14 дней, лучше через 28, засыпаем бетонное перекрытие почвенно-растительным слоем и вводим объект в эксплуатацию. Желательно вокруг ямы построить ограждение

Шаг 1: Рытье котлована для ямы с переливом

Шаг 2: Устройство песчаной подушки

Шаг 3: Сооружение опалубки для заливки стенок ямы

Шаг 4: Заливка бетона в построенную опалубку

Шаг 5: Демонтаж опалубки после набора прочности стенами

Шаг 6: Устройство опалубки для заливки перекрытия

Шаг 7: Заливка железобетонной плиты перекрытия

Шаг 8: Обустройство площадки вокруг выгребной ямы

Порядок монтажа двухкамерной ямы

Работы по сооружению двухкамерной канализации начинают с разметки. Нужно определить место и конфигурацию обоих котлованов. Можно вырыть и один большой котлован, установить в нем емкости, а потом засыпать грунтом пространство между ними, но обычно это только увеличивает расходы и время строительных работ.

Обычно котлован роют с помощью экскаватора. Если принято решение копать вручную, используют лопату и ведро на веревке, с помощью которого вынимают землю. При использовании бетонных колец рытье котлована можно производить следующим образом: сначала в нужном месте устанавливают кольцо, затем начинают копать внутри, постепенно подрывая грунт под стенками кольца.

Галерея изображений

Фото из

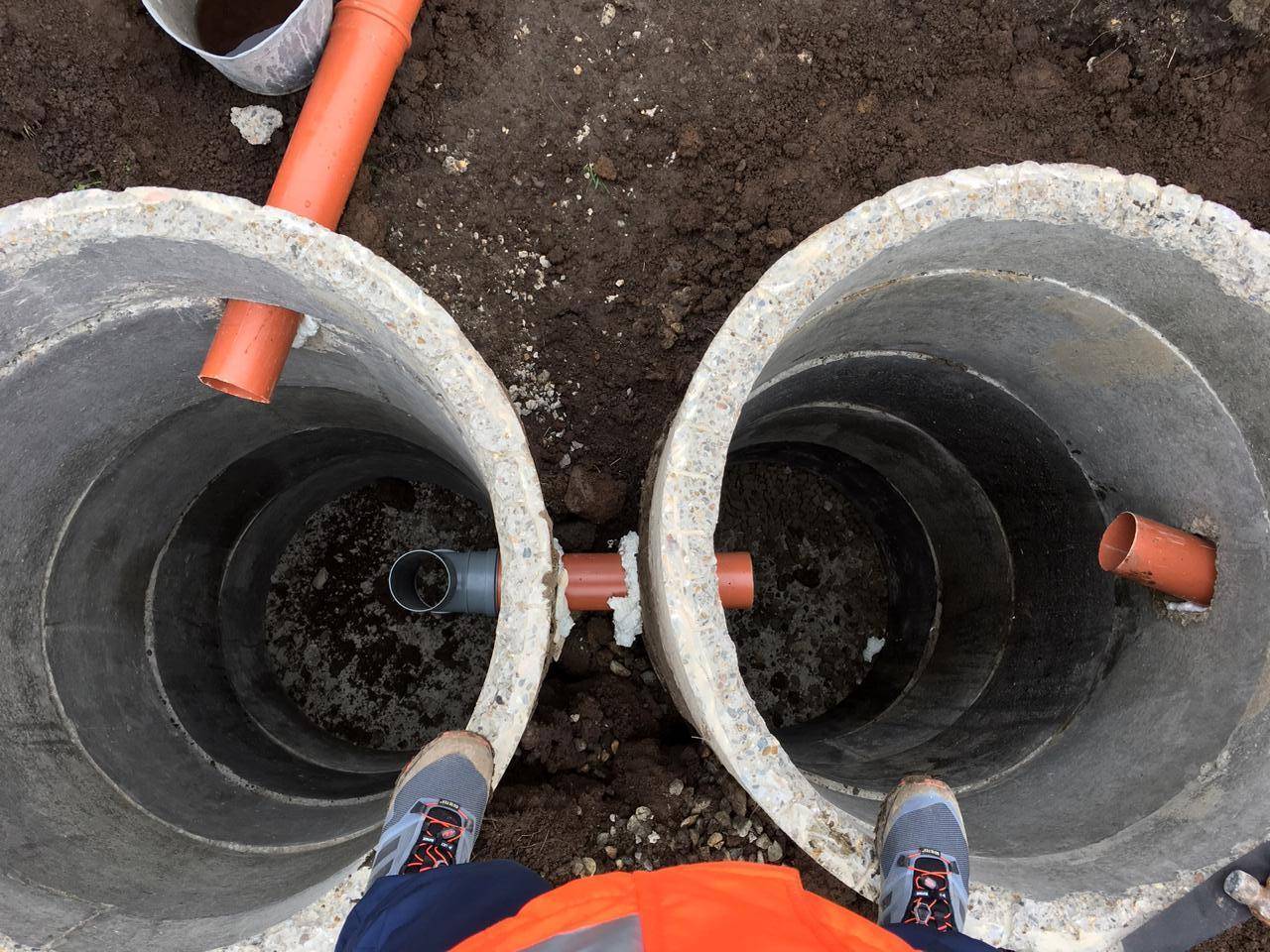

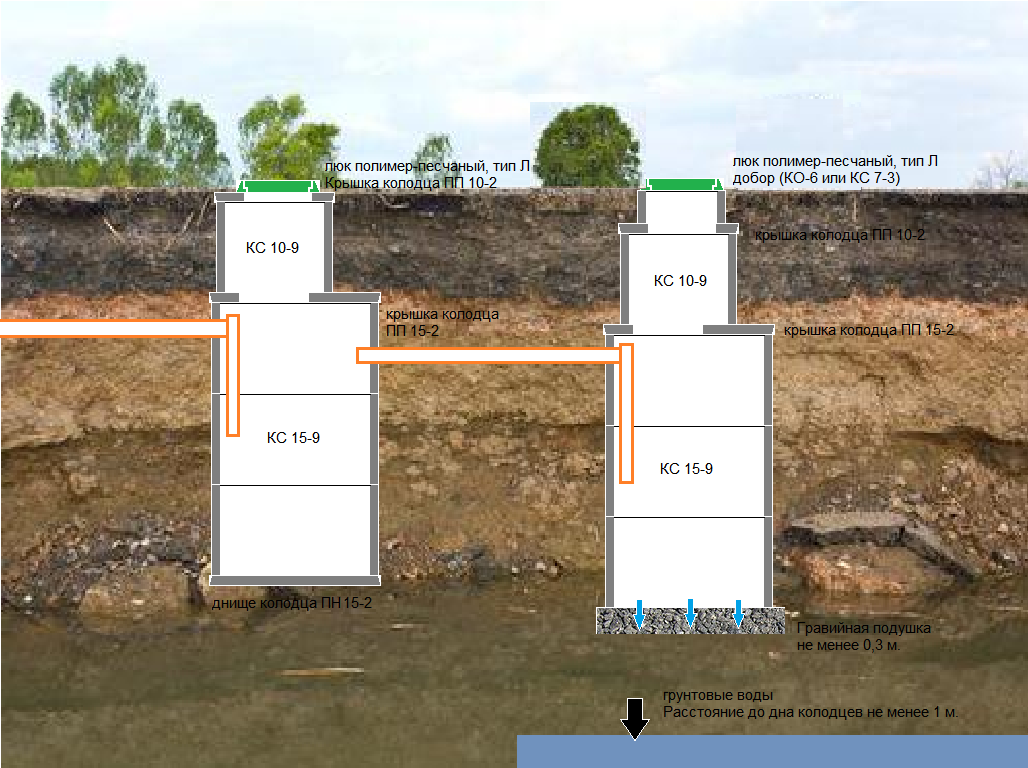

Строительство переливной выгребной ямы из бетонных колец начинается с сооружения канализационной емкости путем поочередной установки колец в котлован

В подготовленный заранее котлован кольца устанавливаются друг на друга с применением строительной техники или самодельной треноги с блоком в вершине

Первую камеру выгребной ямы с переливом сооружают с герметичным дном. У второй камеры дна нет, вместо него устраивают грунтовый фильтр из последовательно уложенных слоев песка, мелкого гравия, крупного щебня

Выполненные из бетонных колец шахты должны быть герметичны. Для этого перед монтажом каждого кольца торец предыдущего обрабатывают цементным раствором или герметиком, а в замковую фаску укладывают пропитанный битумом шнур

С внешней стороны камеры выгребной ямы требуется защитить от воздействия грунтовой воды: покрыть битумной мастикой или любым гидроизолирующим составом, пригодным для обработки бетона

Котлован с устроенной выгребной ямой с переливом заполняется грунтом с высокой фильтрационной способностью — песком, ГПС, щебнем с песчаным заполнителем

Для удобства обслуживания, возможности проведения откачки и контроля за состоянием системы устанавливают горловины

К горловинам крепятся кольца канализационных люков, к которым после полного заполнения котлована присоединяют крышки

Этап 1: Установка кольца в подготовленный котлован

Этап 2: Сборка шахты канализационного объекта

Этап 3: Вторая камера выгребной ямы с переливом

Этап 4: Обеспечение герметичности объектов

Этап 5: Гидроизоляция канализационного объекта

Этап 6: Заполнение котлована грунтом с фильтрующей способностью

Этап 7: Устройство горловины канализационных камер

Этап 8: Канализационные люки на территории загородного участка

Постепенно кольцо опустится вниз по цилиндрической шахте. Этот метод особенно уместен на легких почвах, поскольку предотвращает осыпание стенок котлована. Во всех остальных случаях рекомендуется стенкам котлована придать небольшой уклон, чтобы они не осыпались и не обрушились.

После того, как котлованы будут вырыты, нужно обустроить дно, т.е. залить его бетонной стяжкой. В раствор добавляют щебень, чтобы сделать дно более прочным. Если бетонные кольца уже уложены, то бетонирование выполняют внутри круга.

Герметичную бетонную конструкцию для выгребной ямы с переливом снаружи следует обработать слоем какого-нибудь гидроизоляционного материала, например, обмазать смолой

Если в качестве герметичной камеры решено использовать пластиковую емкость, производится бетонирование основания для ее установки. Емкость опускают в котлован на застывшую бетонную плиту и аккуратно засыпают землей.

По мере засыпки внутрь емкости рекомендуется постепенно наливать воду, чтобы большое количество грунта не раздавило конструкцию. Вода уравновесит внутреннее и наружное давление.

Во вторую камеру, как уже упоминалось, вместо бетонного раствора засыпают слой фильтрующего материала. Технология возведения этой части сооружения практически ничем не отличается от строительства обычного поглотительного канализационного колодца и зависит от типа материала: кирпич, покрышки, дерево и т.п.

Поглотительный колодец самодельного септика с переливом можно выполнить из старых покрышек. Это недорогой, но не слишком долговечный способ устройства автономной канализации

Теперь необходимо подвести к первой камере ямы канализационную трубу, а также установить перелив. Трубу кладут в траншею таким образом, чтобы она находилась ниже уровня промерзания грунта.

В качестве дополнительной защиты от промерзания рекомендуется использовать теплоизоляционные материалы.

Канализационную трубу, ведущую к выгребной яме с переливом, укладывают в траншею ниже уровня промерзания грунта, придавая ей небольшой уклон

Перелив также устанавливают с уклоном. Его делают из отрезка пластиковой трубы диаметром 100 мм. Перелив ставят так, чтобы части трубы выступали внутрь емкостей.

На них можно установить перпендикулярные вертикальные отрезки все той же трубы, чтобы улучшить работу канализации.

На концах труб, выполняющих роль перелива, следует установить небольшие вертикальные отрезки труб, это позволит предотвратить обратное поступление стоков в случае переполнения емкостей

На этом же этапе устанавливают сетчатые фильтры, которые, как упоминалось выше, необходимо регулярно осматривать и при необходимости прочищать. Впрочем, ямы с переливом в виде простого отрезка трубы также вполне успешно функционируют.

Если из фильтрующего колодца предусмотрен отвод воды через дополнительный дренаж, эту трубу также следует уложить в грунт на слой щебня. Обе камеры выгребной ямы нужно плотно закрыть. Часто для этого используют бетонные плиты с круглыми или квадратными отверстиями для обслуживания.

Отверстия закрывают специальными крышками, выпускаемыми для обустройства канализации. Теперь нужно решить вопрос с вентиляцией. Для традиционной выгребной ямы накопительного типа она обязательна, чтобы отводить из емкости значительную часть зловонных газов.

На каждой емкости, из которых состоит выгребная яма с переливом, следует сделать удобные крышки для проведения технического обслуживания и ремонта

Метод удаления метановых газов, образующихся в процессе переработки стоков, зависит от типа задействованный в работе сооружения бактерий. Часть из них уже присутствует в стоках в силу естественных причин, но процесс переработки происходит гораздо эффективнее, если в накопительный отдел канализационного сооружения добавить специальные бактериальные препараты.

Различают аэробные и анаэробные микроорганизмы. Первые нуждаются в постоянном притоке свежего воздуха, т.е. они функционируют только при наличии кислорода. Анаэробные бактерии в доступе к воздуху не нуждаются. Именно такие микроорганизмы могут осуществлять процесс переработки стоков в герметичной емкости.

Если все же необходимо снабдить канализационное сооружение вентиляцией, для ее обустройства в крышке отсека делают специальное отверстие. В него следует установить трубу диаметром около 100 мм. Сверху трубу закрывают специальным коническим колпачком, чтобы предотвратить попадание осадков в выгребную яму.

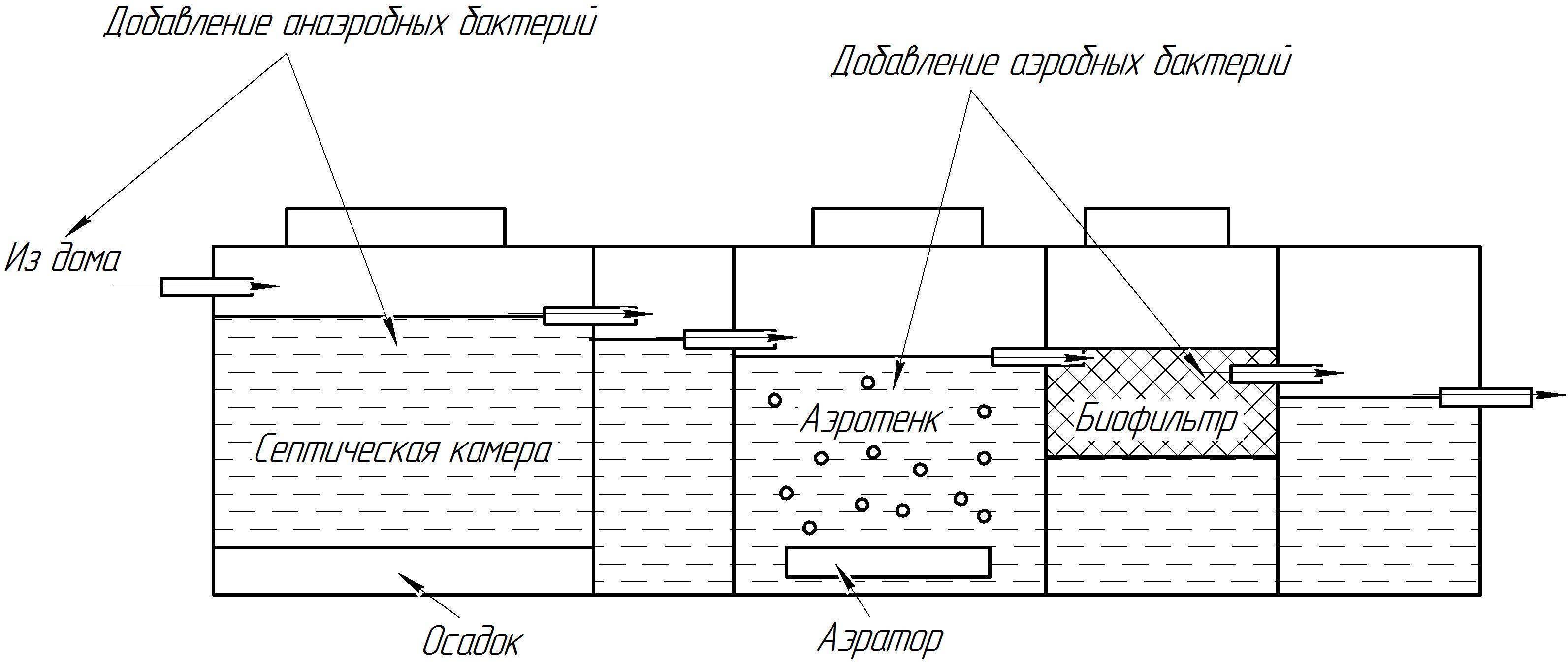

Процесс создания выгребной конструкции, состоящей из трех отсеков, мало чем отличается от технологии, описанной выше. Просто вместо двух колодцев делают три. Соответственно, понадобится три котлована, а не два. Оба первых отсека герметизируют, а последний отдел оставляют проницаемым.

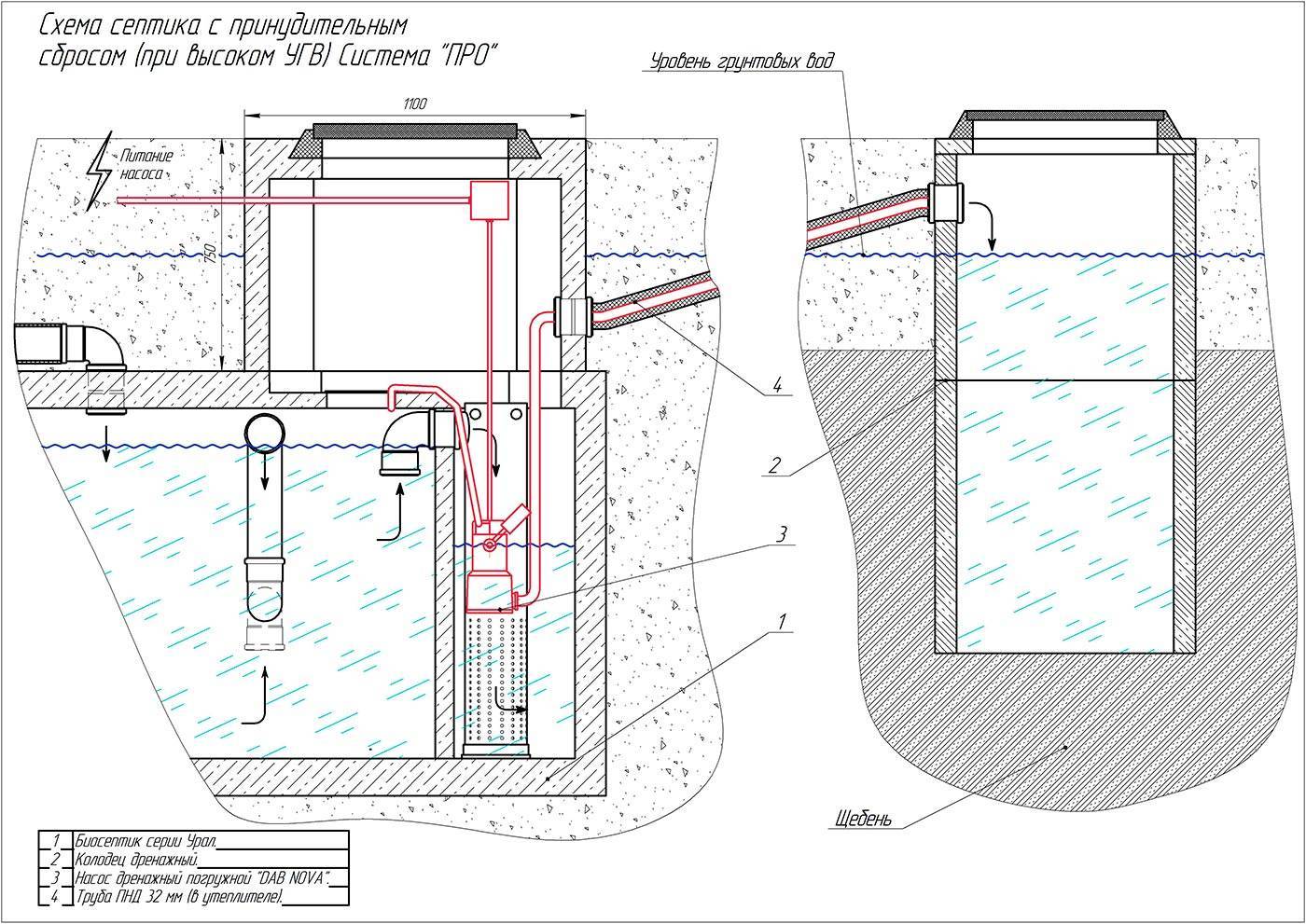

Если нет возможности сброса очищенных стоков в нижележащий грунт (например, между дном поглотительной емкости и грунтовой водой меньше метра), их по дренам перенаправляют в сточные канавы или поля фильтрации

Выпускаемые также работают по принципу многоступенчатой переработки стоков с помощью микроорганизмов. Но они считаются более эффективными, производительными, а на выходе позволяют получать значительное количество очищенной жидкости, пригодной для технического использования.

Монтаж септика выполняется специалистами и занимает сравнительно немного времени. Но учитывая стоимость сооружения, следует дополнить ее оплатой услуг по установке сооружения, чтобы иметь полную картину.

Выводы и полезное видео по теме

Схема быстрого монтажа выгребной ямы наглядно представлена в следующем видео:

Выгребная яма с переливом — это, безусловно, более современный и удобный вариант обычной выгребной ямы. Конечно, создание двухкамерной или даже трехкамерной конструкции требует больше материальных затрат, времени и сил. Но все это с лихвой окупится в дальнейшем, когда жильцы дома ощутят эффект от использования надежной канализации, требующей минимального обслуживания.

Если у вас есть опыт по сооружению выгребных ям с переливом или уже доводилось сталкиваться с этим вопросом и есть чем поделиться с нашими читателями, пожалуйста, оставляйте свои вопросы или ценные советы ниже в комментариях.

Переливная выгребная яма

Если нет возможности подключиться к централизованной канализационной системе, альтернативой станет обустройство выгребной ямы. Современная выгребная яма — это уже не просто вырытый котлован, это сложное сооружение, способное эффективно перерабатывать отходы.

Для строительства выгребной ямы могут использоваться разные материалы и технологии. Канализации обустраивают из бетонных колец, кирпича, автомобильных покрышек. Что касается конструкции, то её выбор будет зависеть от количества выбросов в канализационную яму за сутки.

Обычная поглощающая стоковая яма без проблем справляется на даче, герметический резервуар подходит для небольшого загородного дома. А вот выгребная яма с переливом — это ёмкость, которая подойдёт для канализационной системы большого особняка. Строится такая яма по типу простейшего септика. Справляется со своей работой качественно и быстро, не допуская застаивания жидкостей и распространения неприятного запаха по территории.

Содержание

  • 1 Преимущества переливной ямы
  • 2 Материалы для строительства
  • 3 Устройство выгребной ямы с переливом
  • 4 Яма с переливом из покрышек

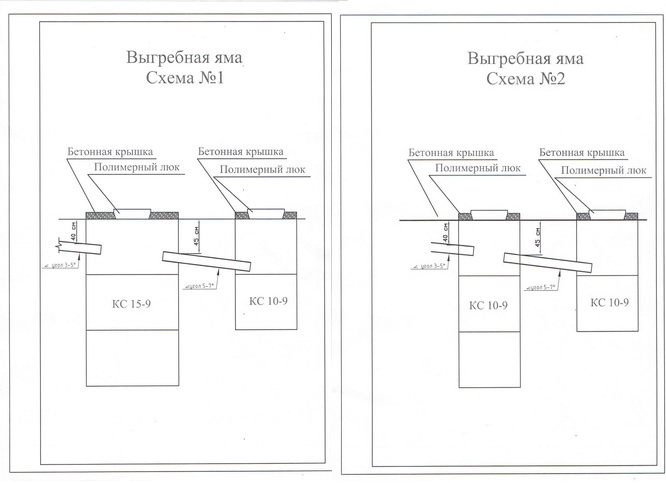

  • 5 Переливная яма из бетонных колец
  • 6 Очистка переливной ямы

Преимущества переливной ямы

Особенно актуальной переливная сливная яма будет на тех участках, где грунт глинистый или же в случае, когда уже есть канализация, но в связи с длительным периодом эксплуатации она уже не так эффективно выполняет свои функции.

Канализационная система с переливной выгребной ямой — идеальное решение для тех домов, в которых пользуются приборами для повышения комфорта. Это водонагреватели, стиральная и посудомоечная машины, душевые кабинки, ванна, то есть так, где много жидких отходов. Выгребная яма с переливом отличается рядом преимуществ по сравнению с другими канализационными конструкциями.

Переливная выгребная яма

  • Выкачка и очистка таких резервуаров требуется гораздо реже, чем накопительных ям или герметических ёмкостей, соответственно, можно сэкономить на услугах ассенизаторов.
  • Если применить биопрепараты для очистки стоковой воды, её можно использовать во второй раз, например для полива огорода или газона, для мытья крупногабаритной хозяйственно техники.
  • Канализационная система с переливной выгребной ямой работает бесшумно, так как яма не переполняется, и не возникают булькающие звуки при спуске воды из унитаза или ванны.
  • Нет ограничений по поводу суточного объёма использованной воды в доме.
  • Владельцы не сталкиваются с проблемой неприятного запаха.

Материалы для строительства

Чтобы обустроить качественно канализационную системы с переливной выгребной ямой, необходимо заранее подготовить необходимые инструменты и материалы. Только на первый взгляд кажется, что построить своими руками такое сооружение не под силу. На самом деле, ничего сложного нет в том, как сделать выгребную яму с переливом, важно использовать хорошие материалы и придерживать рекомендаций по обустройству.

В процессе строительства можно использовать как материалы, которые отыщутся дома, так и приобретённые заранее. Часто выгребные ямы с переливом обустраиваются из автомобильных покрышек, красного кирпича или бетонных колец. Так как яма состоит из двух камер, они могут быть выполнены из разных материалов.

Материалы для строительства выгребных ям

Ещё понадобится щебень и песок для укладки дренажа на дно второго резервуара, первый заливается бетоном. Также следует запастись инструментами, которые могут понадобиться в процессе выполнения работы. Это лопата, верёвка, ведро, молоток зубило и другие предмета, которые наверняка есть у вас в гараже.

Устройство выгребной ямы с переливом

Обратите внимание! Перед тем как приступать к выполнению основного комплекса работ, необходимо рассчитать размеры будущей канализации, а также выбрать место для неё, соблюдая санитарно-гигиенические требования.

Переливная выгребная яма имеет свои нюансы, как в процессе строительства, так и в процессе эксплуатации. Все работы нужно выполнять в строгой последовательности.

  1. Начинаем с монтажа первого, основного резервуара. Для него лучше использовать бетонные кольца, так как ёмкость должна быть герметичной. Роем котлован, помещаем в него кольца одно на другое.
  2. Дно выгребной ямы заливаем бетоном.
  3. К основной сливной яме должна быть подведена канализационная труба. Стыки желательно заделать мягким материалом, можно даже теплоизолирующим.
  4. Приступаем к выкапыванию второго резервуара, который должен располагаться на расстоянии 50 см от основной камеры.
  5. Для выполнения стен второй ёмкости желательно использовать кирпич, укладывая его рёбрами друг на друга, так чтобы оставались крупные зазоры.
  6. Теперь выкладываем дно ямы геотекстилем, песком и щебнем в несколько слоёв. Для более эффективной очистки стоков вторую яму можно полностью заполнить гравием или щебнем.
  7. Для соединения двух резервуаров используем канализационную трубу из пластика. Желательно, чтобы на обеих концах было Т-образное завершение, чтобы повысить надёжность конструкции в процессе эксплуатации.

Устройство выгребной ямы с переливом

Обратите внимание! Хоть переливная яма эффективно собирает и перерабатывает стоки, уровень заполнения нужно контролировать постоянно, чтобы избежать поломок, необходимости ремонта и сбоев в работе канализационной системы.

Яма с переливом из покрышек

Автомобильные покрышки уже давно используются для обустройства канализационных систем. Они не только подходят для строительства выгребной, ямы, но и обладают рядом преимуществ по сравнению с другими материалами.

  • Автомобильные шины можно получить бесплатно, даже если у вас дома нет машины. Достаточно посетить ближайший автосервис и спросить, нет ли у них ненужных покрышек. Будьте уверены, мастера радо избавятся от мусора, который вам очень пригодится.
  • Переливную выгребную яму можно сделать своими руками. Шины лёгкие, поддаются обработке, не требуют применения специальных инструментов, как в процессе подготовки, так и в процессе монтажа.
  • Вы можете использовать шины любого размера. Выбирать диаметр стоит, учитывая количество стоков, которые будут попадать в яму за сутки. Подойдут покрышки из легковых автомобилей, и с трактора, и с грузовика.
  • Конструкция из автомобильных покрышек способна качественно выполнять свою работу на протяжении 10-15 лет при условии своевременной очистки и соблюдения правил эксплуатации.

Яма с переливом из покрышек

Обратите внимание! К недостаткам переливной канализации из покрышек относится сложность проведения ремонтных работ и возможность распространения неприятного запаха на участке.

Переливная яма из бетонных колец

Бетонные кольца являются самым популярным материалом для строительства выгребных ям с переливом. Они отличаются такими преимуществами:

  • Прочность. Железобетонные кольца способны выдержать большие нагрузки, они не требуют ремонта в процессе эксплуатации, способны прослужить на протяжении длительного периода при условии правильного обслуживания.
  • Надёжность. Канализация справно выполняет свои функции вне зависимости от погоды или температуры воздуха. Зимой такую выгребную яму не нужно консервировать.
  • Удобность. Чистить круглую яму, в которой ровны стенки, гораздо проще, нежели канализацию из автомобильных покрышек или кирпичной кладки.
  • Стойкость к воздействию микроорганизмов. Бетон — искусственный материал, который не поддаётся влияний бактерий, которые обитают в почве или используются для очистки стокового резервуара.

Очистка переливной ямы

Выгребная яма с переливом на участке загородного дома — функциональное решение, которое повысит комфорт жителей. Такая конструкция вбирает и перерабатывает бытовые отходы разной природы: фекальные массы, остатки пищи, туалетную бумагу.

Очистка переливной ямы

Особенностью переливной выгребной ямы является то, что она требует качественного очистки гораздо реже, чем, к примеру, герметические резервуары. Откачка требуется только основной ямы. Жидкие отходы, которые попадают во вторую ёмкость, очищаются и поглощаются почвой.

В основной выгребной яме скапливаются как жидкие, так и твёрдые отходы, только вода переливается во второй резервуар, а твёрдые нечистоты скапливаются на дне. Периодически основную яму нужно вычищать при помощи специализированной ассенизаторской техники или фекального насоса.

Чтобы нечистоты внутри канализации перерабатывались быстрее и эффективнее, стоит использовать специальные бактерии, которые питаются отходами. В результате получается очищенная вода и осадок, который скапливается на дне. Профессиональная очистка требуется раз в полгода, а то и реже.

устройство, схема, установка + установка

Сплошной септик из бетонных колец позволяет организовать очистку сточных вод до 70%, но процент очистки в нем ниже, чем на высокотехнологичных биостанциях (98%). Хотя такая система в разы дешевле, а ее устройство проще. Почему бы не использовать его для обустройства канализации на даче, верно?

Хотите построить септик самостоятельно и не знаете с чего начать? Мы поможем досконально разобраться во всех тонкостях этого вопроса. В статье подробно рассматривается устройство бетонного накопительного устройства, подробные схемы его устройства. А также пошаговый процесс установки, начиная с подготовки материалов и заканчивая запуском системы в эксплуатацию.

Статья дополнена наглядными фото и видео, в которых анализируются нюансы функционирования септика и процесс строительства двухкамерной очистной станции.

Содержание статьи:

  • Как разместить септик на участке?
  • Нюансы расчета необходимой мощности
  • Схемы септиков
  • Монтаж септика с двумя отстойниками
    • Шаг №1 — выбор расходных материалов и инструментов
    • Этап №2 – рытье котлована под септик
    • Этап №3 – монтаж отстойников
    • Этап №4 – монтаж системы вентиляции
    • Этап №5 – монтаж системы фильтрации
    • Этап №6 — подготовка к запуску
  • Выводы и полезное видео по теме

Как разместить септик на участке?

Бетонные кольца — хороший материал для изготовления канализации в частном домовладении. Если территория не относится к природоохранным зонам, то на канализации можно сэкономить, так как стоимость такого септика составляет половину цены покупки очистных сооружений.

Перед началом работ необходимо определить тип почвы на участке. Выбор системы фильтрации зависит от ее характеристик, так как конструкция септика из бетонных колец предполагает наличие нескольких емкостей. По санитарным нормам вода перед сбросом в грунт должна подвергаться трехсуточному и более отстаиванию.

Тип грунта можно определить, выкопав котлован, опросив соседей, владеющих колодцем или колодцем, запросив информацию у организации, ведущей строительство или бурение рядом с участком.

Фотогалерея

Фото

Септики представляют собой подземные отстойники, в которых происходит переработка стоков путем отделения нерастворимого осадка от воды. Затем вода поступает в систему очистки почвы, а анаэробы перерабатывают органический ил

Камеры септика собираются в форма колодцев из бетонных или железобетонных колец, последовательно устанавливаемых в котлован

Септик однокамерный по сути является накопительным устройством. Его необходимо опорожнять по мере накопления запасов. Чаще всего используется в раздельной канализации для приема грязной воды из кухни, бани, бани

В двухкамерном бетонном септике производится переработка сточных вод. В первой камере они оседают и перерабатываются анаэробами. Вторая камера работает с системой доочистки грунта, через которую осуществляется сброс воды в грунт

Чем больше камер в септике, тем выше степень очистки сточных вод. Их может быть больше трех. В песчаных грунтах выпускную камеру всегда устраивают в виде поглощающего колодца, имеющего вместо дна грунтовый фильтр

Поглощающий, он же фильтрующий колодец представляет собой бетонную шахту без дна. Вместо них в камеру засыпают фильтрующие породы — гравий, щебень и песок

Если фильтрующий колодец заглублен в грунт с малым расходом, например, в супеси, то фильтр дополняется боковой перфорацией для увеличения скорость оттока воды

Из бетонных колец строят не только камеры септика, но и все виды подземных точек, необходимых для контроля работы канализационной системы и ее обслуживания

Принцип работы септика

Бетонная кольцевая конструкция

Принцип работы однокамерного септика

Организация двухкамерного септика

Трехкамерный септик из бетонных колец

Особенности из колодец всасывающий

Перфорированное кольцо для фильтрации

Люк канализационный

Чуть выше коэффициент фильтрации суглинка, чуть выше супеси. Однако их фильтрационные свойства еще недостаточны для устройства на указанных выше глинистых грунтах систем обработки почвы.

Кроме того, почти всем глинистым грунтам свойственна пучинистость — способность увеличиваться в размерах при промерзании и уменьшаться при оттаивании. Эти сдвиги грунта могут легко вытолкнуть бетонные резервуары, полностью их разрушить или просто сдавить до появления трещин.

Если участок расположен в холмистой местности, с большой долей вероятности имеет каменистый грунт. В этом случае нужно сделать выбор в пользу наземных очистных сооружений или накопительных резервуаров

Песок, гравий, галька и гравийные осадочные породы обладают хорошими поглощающими свойствами. Они свободно пропускают воду в свою толщу, не препятствуют ее движению в нижележащие слои.

Правда, крупнообломочные отложения типа гравия и гравия встречаются преимущественно в поймах рек, а гравий — у подножия скальных образований.

Пропуск глины почти нулевой. Этот тип грунта относится к водостойким – водоотталкивающие породы, не впитывающие и не пропускающие воду через свою толщу.

На речных и горных склонах фильтрующие сооружения не подходят, так как часть дренажной жидкости не сможет пройти цикл доочистки, достаточный для сброса в почву.

Поэтому нормальными условиями для устройства полей фильтрации, поглотительных колодцев и установки инфильтраторов считаются песчаные грунты всех степеней крупности и плотности, кроме пылевидных.

Кроме геологических условий, необходимо соблюдение норм его расположения от жилых домов и источников воды.

Эта информация прописана в санитарных нормах и должна соблюдаться. Стоит избегать расположения септика близко к месту произрастания деревьев, так как их корневая система может нанести вред строению

При несоблюдении санитарных норм возможно биологическое загрязнение воды. В канализационных стоках развиваются опасные возбудители инфекционных заболеваний. К ним относится кишечная палочка, вызывающая тяжелые отравления. Она легко попадает в источник питьевой воды через грунтовые воды.

Нюансы расчета необходимой мощности

Для организации септика из него необходимо произвести расчет объема исходя из суточного расхода воды. По нормам на одного постоянно проживающего человека необходимо 200 куб. литров воды в сутки.

Фотогалерея

Фото

Особенности однокамерного септика

Устройство трех камер в одном колодце

Средний объем двухкамерного септика

Объем многокамерного септика 90 003

Первая емкость для отстаивания должна иметь объем трехкратного размера потребления (200 л) на человека. Вторая емкость с дном для отстаивания должна иметь объем, равный 1/3 размера первой.

Правила строительства двухкамерных очистных сооружений можно найти в .

Количество колец можно определить, разделив объем бака на объем кольца. Размер их бывает мелкий, средний и крупный.

Для расчета будут использованы параметры среднего кольца. КС-10-9, внутренний диаметр которого 1 м, высота 90. Одно кольцо имеет объем 700 литров куб. 1200 литров.
Объем второй и третьей емкости = 1200 / 3 = 400 литров.

Количество колец на две емкости = (1200 + 400) / 700 = 4
Количество колец на три емкости = (1200 + 400 + 400) / 700 = 5

Результат: 2 кольца на отстойник, 2 для отстойника и один для дренажного колодца.

Для семьи из трех человек:

Объем первого бака = (200 * 3) * 3 = 1800 литров.
Объем второй и третьей емкости = 1800 / 3 = 600 литров.

Количество колец на две емкости = (1 800 + 600) / 700 = 4
Количество колец на три емкости = (1 800 + 1200) / 700 = 6

Результат: 2 кольца на отстойник, 2 для отстойника и два для дренажного колодца.

Схемы септиков

Схемы септиков из бетонных колец предполагают наличие одной, двух или трех камер, где осаждаются осадки и происходит их биологическая переработка.

Однокамерный септик обеспечивает трехдневное отстаивание. Требуется откачка лишнего ила каждые 3-6 месяцев. Качество очистки не превышает 50%

По сути, однокамерный септик представляет собой обычное накопительное устройство, стоки из которого откачиваются канализацией.

Септик двухкамерный обеспечивает 5-6 суточное отстаивание сточных вод. Уровень очистки составляет 70%. Откачивать лишний ил каждые 12 месяцев

Первый и второй контейнеры должны иметь дно. Далее следует третий отсек, где также проводится очистка грунта. Следующим этапом очистки является удаление осадка в ячейках и осветление сточных вод в почву через дно.

Трехкамерный септик обеспечивает 7-9 суточное отстаивание стоков. Уровень очистки составляет 80%. Откачивать лишний ил каждые 2 года

Все камеры устроены с монолитным дном, очистка производится отстаиванием. Осевшая жидкость сбрасывается в инфильтратор или поле фильтрации для последующей утилизации в почву.

В зависимости от впитывающей способности грунта можно выбрать несколько вариантов фильтрации для септика из бетонных колец:

  1. Септик с .
  2. Септик с поглощающим колодцем.
  3. Септическая система с фильтрующим патроном (инфильтратором).

Наиболее распространенным вариантом фильтрации является дренажный колодец. Используется при хороших впитывающих свойствах почвы.

Для повышения производительности его нижнее кольцо перфорировано. Это увеличивает площадь фильтрации. Если уровень грунтовых вод меньше трех метров, от этого варианта нужно отказаться.

Между уровнем условного дна поглотительного колодца и максимальным уровнем грунтовых вод в осенне-весенний сезон дождей нет необходимого по нормативам счетчика, установлено поле фильтрации. Для его возведения на участке должно быть достаточно места.

При его установке используются перфорированные трубы или туннели. Для равномерного распределения стоков между септиком и полем фильтрации устанавливается распределительный колодец.

Это лучшее решение для участков, где уровень грунтовых вод не превышает 2,5 метра. Следует помнить, что между нижней кромкой дрены поля фильтрации и кровлей водонасыщенного пласта также должна быть толща грунта толщиной не менее метра.

Фильтрующий патрон — аналог фильтрующего поля, но дороже. Это среднее значение между фильтрующим колодцем и системой аэрационных труб. Он состоит из прямоугольного бетонного резервуара с несколькими перегородками внутри. Верх покрыт бетонными плитами.

Данная конструкция не получила широкого распространения в странах СНГ.

Вам необходимо заранее определиться с системой фильтрации, так как это позволит заранее подготовить котлован необходимого размера и глубины.

Если фильтрующие системы устанавливаются после завершения монтажа, могут быть повреждены трубы и резервуары. Поэтому пространство, граничащее со стенкой второго отстойника, придется копать вручную без применения спецтехники.

Установка септика с двумя отстойниками

Перед началом работ необходимо проверить уровень грунтовых вод. Это можно сделать, если в доме есть погреб или подвал, без бетонного дна. Необходимо измерить высоту от потолка до поверхностного слоя грунта. Это глубина, на которую можно копать.

Чтобы узнать, на какой глубине залегают грунтовые воды, можно выкопать небольшую в диаметре, но глубокую яму. Грунтовые воды начинаются тогда, когда появляется явно влажная земля. Это верный признак, дальше копать не нужно.

Глубину залегания грунтовых вод можно определить по внешнему виду извлеченного из котлована грунта. Если он насыщен водой, то глубину его добычи можно принять за самостоятельно определяемый ПГП

После того, как стал известен примерный уровень водного промысла, можно приступать к земляным работам. Необходимо наметить место, где будет располагаться септик. Для этого нужно наметить ямки. Для этого нужно взять строительную нить или любую прочную нить, отмерить 80 см. Привяжите к обоим концам два колышка.

Вставьте один конец посередине того места, где вы планируете разместить первый отстойник. Нарисовать круг. Это примерный диаметр желаемой ямы. Далее нужно отступить на метр, и провести границы для второго резервуара. Далее необходимо наметить границы фильтрационной структуры.

Границы ямы следует обвести по периметру колышками, между которыми натянуть нить. Легче ориентироваться при копании

Шаг №1 — выбор расходных материалов и инструментов

Прежде чем приступить к работе, вам необходимо собрать все необходимые материалы и инструменты.

Для работы вам потребуется:

  • перфоратор и сверло большое по бетону;
  • насадка миксера к пуансону;
  • лопаты лопаты и штыковые лопаты;
  • лестницы;
  • уровень:
  • ведра;
  • емкость для замешивания раствора;
  • прочная нейлоновая веревка;
  • шланг;

Материалы для монтажа септика из бетонных колец:

  • цемент;
  • песок;
  • гравий;
  • битум или жидкое стекло;
  • металлические скобы;
  • минеральная вата или пенополистирол;

После того, как будет подобрано и подготовлено оборудование для всех этапов работ, можно приступать к копанию ямы.

Фотогалерея

Фото

Перед устройством септика из бетонных колец разрабатываем котлован. Легче разрабатывать экскаватором, дешевле — вручную

Если в здании уложен маловлажный песок, не способный держать форму стен, по периметру укрепляем их деревянной конструкцией

Устраиваем дно камеры, принимающей стоки и предназначенной для их отделения от кольцо бетонное с монолитным дном

Из обычных железобетонных колец собираем колодец необходимой высоты. Перед установкой каждого элемента торец предыдущего обрабатывается раствором и прокладывается веревкой, пропитанной битумом

Различия в конструкции абсорбирующей камеры: она не имеет дна в обычном понимании. На дно котлована устанавливаются кольца, затем внутрь засыпается гравий и песок – мощность насыпки не менее метра

Оба колодца бетонного септика закрываются бетонными кольцами с отверстиями для горловины

Если необходимо увеличить высоту колодца, установив горловины, к которым крепим люковые кольца с крышками

Шаг 8: Если планируется отстой сточных вод в две бетонные камеры, обе сооружаются с герметичным дном, а вторая подключается к фильтрующему полю

Формирование приямка под септик

Армирование стен при необходимости

Дно камеры герметичное

Монтаж рядовых бетонных колец

Конструкция абсорбционной камеры

Монтаж деталей перекрытия

организация горловин для камер септика

Фильтрационное поле для очистки сточных вод

Шаг №2 — рытье котлована под септик

Если вы считаете, что копать в таких объемах вручную сложно, то можете поэтому воспользоваться услугами организаций, оснащенных спецтехникой.

Вместе с рытьем котлована необходимо заказать удаление лишнего грунта, так как глубокие слои, как правило, суглинистые, и не пригодны для использования на садовых участках.

На дно котлована необходимо насыпать песок там, где будут установлены нижние кольца баков. Толщина песчаной подушки 20-25 см. Основание должно быть выровнено. Далее песок необходимо пролить водой, чтобы произошла усадка. После прессования песчаной основы можно переходить к установке колец.

Этап №3 — установка отстойников

Для установки предварительно доставленных на площадку бетонных колец под септик необходимо построить фундамент. Для этого по периметру дна котлована устраивается деревянная опалубка. Высота стенок опалубки должна быть на уровне 30-40 см.

После возведения опалубки необходимо уложить армирующую сетку и развести цементный раствор. Для этого нужно взять 1 часть цемента на три части ПГС (смесь песка и гравия).

Раствор можно смешать строительным миксером. В качестве пластификатора в раствор можно добавить две столовые ложки жидкого мыла. Это сделает бетон более устойчивым к давлению и влаге.

После заливки основания необходимо выждать от 10 до 14 дней, пока раствор затвердеет и наберет необходимую прочность. Опалубку можно не снимать. Если используется арендованное оборудование, в качестве основы целесообразно приобрести готовые бетонные плиты.

После того, как база готова, можно монтировать кольца. Вес бетонных конструкций впечатляет, поэтому нужно использовать подъемный кран. Установка контейнеров осуществляется поэтапно.

Первое кольцо погружено в бетонное основание. Вслед за ним падает и садится второй. Кольцо необходимо перемещать плавно, избегая ударов или проскальзывания. После установки выполняется растяжка.

В обоих кольцах по краям делаются отверстия, в них вставляются железные скобы, которые загибаются снаружи контейнеров

На следующем этапе, пока крышка не опущена, необходимо замазать швы между кольца. После установки перекрытия в баке станет темно и есть риск оставить необработанные стыки. Для этого используется цементный раствор.

Вас также может заинтересовать информация о гидроизоляции септика из бетонных колец, подробно.

Для удобства перемещения внутри бака установлены ходовые кронштейны. Они необходимы для обслуживания септика в случае засоров или разгерметизации.

Соседний отстойник устанавливается таким же образом. В обоих резервуарах нужно сделать отверстия для канализационных труб и смонтировать их. Вход для сточных вод должен быть выше переливной трубы между баками.

Далее необходимо установить перекрытие с отверстиями, достаточными для того, чтобы через них мог пройти человек.

Поверх перекрытий необходимо установить одно бетонное кольцо малого диаметра. Таким образом получается небольшая камера, которая будет изолировать емкость от холодного воздуха

На этом установка септика из бетонных колец завершена, и следует монтаж вентиляционной системы.

Этап №4 — установка системы вентиляции

Вентиляция необходима для поступления воздуха в систему, что обеспечивает нормальное функционирование микроорганизмов. Они перерабатывают бытовые сточные воды и освобождают от органической составляющей. Для обеспечения постоянной циркуляции воздушных потоков необходимы две вентиляционные трубы.

Первая труба монтируется на участке канализационной трубы, максимально приближенном к стенам жилого дома. Монтаж с внутренней стороны стены является лучшим решением, но также может быть установлен снаружи.

В этом случае необходимо проложить электрический кабель для утепления трубы, так как при столкновении теплого и холодного воздуха в ней образуется конденсат, перекрывающий доступ кислорода.

Должен быть закреплен с помощью застежек или хомутов. Длина вертикального фонового стояка должна быть не менее высоты стены дома.

Вентиляция также устраняет неприятный запах, который периодически появляется из контейнеров и может распространяться по всему дому. Часто это происходит при длительном отсутствии живой и пересыхающей жидкости в сифоне.

Вторая труба монтируется в перекрытие отстойника. Для этого при помощи перфоратора в потолке пробивается отверстие, соответствующее диаметру вентиляционной трубы.

Воздуховод должен возвышаться над поверхностью земли на 70-100 см. Положение этой трубы будет зафиксировано под действием силы тяжести грунта и не нуждается в дополнительном креплении.

Еще одним способом решения проблемы неприятного запаха является установка , которая устанавливается в месте вывода канализационной системы из дома.

Шаг №5 — установка системы фильтрации

Далее рассмотрим пошаговую инструкцию обустройства поля аэрации и фильтрующего колодца.

Вариант №1 — обустройство фильтрующего поля

Из второй бетонной емкости труба выходит в распределительный колодец. Для колодца можно использовать пластиковую бочку, в которой вырезать отверстия, подходящие для труб аэрации.

Вы можете приобрести уже готовый дистрибутив.

Производится многими компаниями, производящими системы очистки. Вы можете купить готовое поле аэрации к распределительному колодцу или сделать его самостоятельно из канализационных труб

Для этого необходимо приобрести трубы исходя из размера поля. Для семьи из четырех человек достаточно площади 20 квадратных метров (10×2). Для этого вам понадобятся три трубы длиной по 10 м. Кроме того, вам понадобятся три угловые трубы, куда будут монтироваться вентиляционные трубы.

Поле предварительно засыпается песком и гравием для улучшения впитывающей способности почвы.

Перфорированные трубы, подсоединенные к распределительному колодцу, укладываются на подготовленный дренаж. На концах аэрационных труб монтируются угловые трубы, в которые устанавливается фоновый стояк, по одному на каждую трубу.

После этого трубы закрывают геотекстилем и засыпают смесью щебня с песком, затем выравнивают. По мере заиления поле фильтрации необходимо перемещать или очищать, меняя дренаж.

Вариант №2 — установка фильтрующего колодца

Фильтрующий колодец имеет ряд преимуществ перед полем аэрации. Занимает меньше полезной площади на участке.

Но качество очищенной воды будет выше на поле аэрации, так как перед попаданием в грунтовые воды стоки будут фильтроваться грунтом, а его слой под полем аэрации намного больше, чем у колодца с дренажом. Площадь колодца не справляется с тем количеством стоков, которое получает участок аэрации.

Фильтрационный колодец должен располагаться на расстоянии не менее 2 метров от отстойника. Это необходимо для того, чтобы исключить подвижки грунта и деформацию фундамента при аварийных протечках и затоплении

Монтаж колодца производится по тем же принципам, что и отстойников, за исключением бетонирования дна резервуара. Кроме песчаной подушки на дно колодца следует уложить щебень, гравий или другой фильтрующий состав. Стандартная мощность грунтового фильтра в поглотительном колодце рассчитывается от 1 м и более.

Для увеличения пропускной способности фильтрационный колодец можно дополнить боковым дренажем. Для его обустройства нижнее бетонное кольцо септика необходимо перфорировать.

Можно найти модели колец, в которых уже есть отверстия, но найти их сложно. Поэтому отверстия целесообразнее делать самостоятельно с помощью перфоратора

. Этот процесс лучше всего делать на поверхности, пока кольцо не будет опущено в яму. Также нужно сделать отверстие для перелива воды из емкости для отложений, оно должно быть расположено чуть ниже предыдущего перелива.

Стенки и стыки фильтрующего колодца должны быть скреплены скобами, но герметизировать их не нужно. Подключив переливы, можно вкапывать конструкцию. Первое кольцо необходимо обсыпать щебнем снаружи, до стыка со вторым сегментом. Остальной объем можно засыпать грунтом с приусадебного участка.

Этап №6 — подготовка к запуску

Если температура зимой опускается ниже 30 градусов, необходимо подготовить изоляцию для помещения. Поскольку сам контейнер находится ниже уровня промерзания, в дополнительном утеплении он не нуждается.

Для утепления крышки нужно взять пенопласт и вырезать круг, подходящий по диаметру внутреннему малому бетонному кольцу.

Пена практически не разлагается и прослужит много лет. Чтобы его было удобно снимать для проверки септика, можно сделать отверстие посередине, куда просунуть капроновую веревку. С обратной стороны пенопласта веревку нужно привязать к короткой и узкой доске, а другой конец оставить

Далее нужно вырезать саму крышку. Для этого подойдет обычная фанера достаточной прочности. К нему можно прикрутить дверную ручку, чтобы ее было удобно открывать. Аналогичным образом стоит утеплить внутренние крышки второго отстойника и дренажного колодца.

Перед использованием септика первый отстойник должен быть заполнен водой на 1/4 его объема. В наполненную емкость, что поможет септику быстрее достичь полной емкости.

После этих действий необходимо закрыть люки.

Выводы и полезное видео по теме

На видео поэтапно показан процесс монтажа двухкамерного септика:

Как функционирует септик:

Если строительство септика из бетонных колец будет осуществляться с соблюдением правил, то он прослужит 20 лет .

Нельзя забывать о правилах эксплуатации и своевременного обслуживания. Трубы изготовлены из пластика, поэтому их легко повредить. Категорически запрещается размещать технику или автомобиль в месте, где расположены резервуары.

Вы строите септик на своем участке? У вас есть вопросы в процессе? Задайте их в комментариях к этой статье — мы постараемся помочь вам найти правильное решение в данной ситуации.

Бетонные кольца выгребной ямы: инструкция по строительству

Выбираете для дачи или дачного участка самый простой способ сбора и частичной переработки нечистот? Согласитесь, обустройство канализации значительно облагородит участок и сделает пребывание на даче максимально комфортным. С этой задачей справится обычная выгребная яма из бетонных колец, но вы не знаете, как правильно ее построить?

Мы поможем вам разобраться с данным видом септика — в статье рассмотрено устройство ямы, популярные схемы строительства. Подробно разобран процесс проектирования клетки из колец с расчетом необходимого объема, описано ее поэтапное строительство.

Материал снабжен наглядными фотографиями и схемами, даны видео рекомендации по строительству от опытных мастеров. Также обсуждаются способы декорирования технического отверстия.

Содержание статьи:

  • Конструкция и назначение выгребной ямы
  • Чем привлекательны сливные ямы?
  • Обзор популярных строительных схем
  • Краткая фотоинструкция по строительству котлована
  • Проектирование и расчет
    • Этап № 1 — расположение сливной ямы
    • Этап № 2 — расчет емкости
    • Этап № 3 — Выбор бетонных колец
    • Этап № 4 — подготовка материалов и аренда оборудования
  • Инструкция по строительству выгребной ямы 9 0010
  • Этап # 1 — земляные работы
  • Этап №2 — обустройство днища
  • Этап №3 — установка бетонных колец
  • Этап №4 — оформление технической ямы
  • Выводы и полезное видео по теме

    • Конструкция и назначение выгребной ямы

    Выгребные ямы, как и септики, служат для сбора сточных вод. Но это примитивные конструкции, не способные очистить жидкость.

    В резервуарах для хранения отходы разлагаются лишь частично, в отличие от ЛОС, где отходы делятся на твердые и жидкие, которые впоследствии осветляются и достигают чистоты 60-98%.

    Фотогалерея

    Фото

    Выгребная яма – простейший вариант накопительной канализационной станции, которую в последнее время чаще всего сооружают из бетонных или железобетонных колец

    Объем выгребного канализационного колодца рассчитывается исходя из количества проживающих в доме человек. Широкий ассортимент колец позволяет подобрать их для любого накопительного устройства

    Бетонные канализационные колодцы, предназначенные для выполнения функций выгребной ямы, строятся путем установки колец друг на друга

    Кольца для сооружения выгребного канализационного колодца можно устанавливается с помощью строительной техники или вручную

    Модернизированный вариант выгребной ямы предполагает подключение к ней колодца с фильтрующим днищем. В такой системе осевшие сточные воды сбрасываются в землю, что значительно снижает вероятность возникновения канализации

    С увеличением составных частей автономной канализации степень очистки сточных вод увеличивается. В таких конструкциях первые две камеры с герметичным дном, третья с фильтром

    Независимо от того, сколько отдельных колодцев включает в себя канализационная система, каждый из них оборудуется своим люком для обслуживания

    Выгребные ямы из бетонных колец засыпают к люку. Только по его наличию можно внешне определить наличие канализационных колодцев на участке

    Выгребная яма бетонная кольцевая

    Канализационное сооружение для большой семьи

    Модульный принцип строительства

    Применение малой механизации

    Организация выгребной ямы с переливом

    Трехмерное канализационное сооружение

    90 002 Установка люка над канализационный колодец

    Канализационные колодцы на дачном участке

    Все разновидности можно разделить на две категории:

    • герметичные накопительные емкости;
    • сливные отверстия с фильтрующим дном.

    Для пользователей важны 2 отличия — дно бака и частота сбора отходов. Первый тип хранит весь объем нечистот, поэтому опорожняется довольно часто, раз в 1-2 недели.

    Для второго типа реже называют канализационные ямы, так как бак наполняется немного медленнее. Часть жидкости просачивается через своеобразный фильтр, заменяющий дно, и попадает в почву.

    Схема простейшей выгребной ямы. Обычно его проектируют так, чтобы объем бака был достаточным, а дренажная масса не поднималась выше канализации

    Второй вариант на первый взгляд более приемлем, но его можно использовать только для обработки серых стоков.

    В Необходимо учитывать ряд факторов:

    • санитарные требования;
    • тип почвы;
    • наличие и расположение водоносных горизонтов.

    Если почва на выбранном участке глинистая, не способная быстро впитывать воду, нет смысла делать фильтрующее дно. То же самое и с водоносными горизонтами — есть риск заражения и нанесения ущерба окружающей среде.

    Есть много решений для выгребных ям: строить из бетона или . Наиболее надежными являются бетонные конструкции и готовые пластиковые емкости.

    Резервуары из бетона, созданные путем возведения опалубки и заливки, строятся сложнее, чем аналоги готовых колец, на которых мы остановимся.

    Схема сливной ямы с фильтрующим дном. Воздухозаборник выводится максимально высоко, чтобы неприятный запах, характерный для канализационных накопительных баков, не мешал комфортному проживанию

    Грабли из бетонных заготовок цилиндрической формы в готовом виде колодец глубиной от 2 м до 4 м. Кольца в количестве 2-4 штук укладывают одно на другое, уплотняют уплотнениями.

    Донный элемент в зависимости от типа приямка может быть закрытым или вовсе отсутствовать. Иногда вместо готовой заводской заготовки на дно кладут бетонную плиту.

    Верхняя часть выполнена в виде горловины с техническим люком и плотно закрывающейся крышкой.

    Основную накопительную часть емкости заглубляют примерно на 1 м, так как входная канализационная труба должна находиться ниже уровня промерзания грунта. Объем емкости подбирается с учетом количества ежедневных сливов.

    Чем привлекательны сливные ямы?

    Основным преимуществом дисков является доступная стоимость. По этой причине многие останавливаются на простейшем устройстве вместо приобретения более дорогого и функционального септика.

    Грабли также удобны для тех, кто редко бывает на даче — только в теплое время года или исключительно по выходным.

    Если сточных вод относительно мало и налажена регулярная откачка отходов, выгребная яма — действительно хороший вариант.

    А вот при больших объемах сточных вод лучше — более дорогое устройство, которое частично очищает отходы и минимизирует загрязнение садовых земель.

    Последнее возможно, если модель с или инфильтратором.

    Схематическое изображение поглотительного колодца — выгребной ямы с фильтрующим днищем. Условия установки: супесчаный или супесчаный грунт, низкие водоносные горизонты, фильтр из щебня емкостью не менее 1 м

    Недостатки выгребной ямы, которые могут стать причиной отказа от ее строительства:

    • ограниченный объем;
    • необходимость частого сцеживания;
    • низкая (или нулевая) степень переработки отходов;
    • специфический запах, от которого трудно избавиться.

    Желающие установить фильтрующую канализацию должны знать, что время от времени, наряду с откачкой, потребуется чистка и даже замена фильтра — гравийного или гравийного слоя на дне ямы.

    Обзор популярных схем строительства

    Даже при строительстве двух основных типов выгребных ям могут быть нюансы. Рассмотрим особенности наиболее популярных схем бетонных колец.

    Первая схема — герметичный герметичный колодец из двух стандартных колец и одного более узкого горлового кольца.

    Схема с размерами: 1 — бетонная заготовка диаметром 1 м; 2 — деревянная крышка-перекрытие; 3 — бетонная заготовка диаметром 0,7 м; 4 — горловое кольцо; 5 — люк; 6 — вентиляционная труба; 7 — перекрытие; 8 — бетонное дно; 9- выравнивающая цементная стяжка

    На следующей схеме четко видна разница между накопительным баком и баком с фильтрующим дном.

    Колодец фильтрующий бетонный имеет два принципиальных отличия: перфорированные стенки цилиндрических заготовок, образующих стенки, и полное отсутствие дна, заменяющее фильтрующую загрузку из щебня

    Третий вариант — модернизированный привод, примитивный септик.

    Вместо одного бака устанавливаются два: первый служит для механической очистки нечистот, второй играет роль фильтрующего колодца. Анаэробные бактерии обрабатываются в обоих отсеках.

    Использование двухсекционного более целесообразно, так как повышает степень экологичности. Иногда используются модели из трех отсеков – чем их больше, тем эффективнее очистка стоков.

    Краткая фотоинструкция по устройству ямы

    Строительство выгребной ямы с использованием бетонных колец включает в себя ряд традиционных этапов.

    Чтобы читатели могли наглядно представить процесс, предлагаем ознакомиться с фотоотчетом строителей:

    Фотогалерея

    Фото

    Перед сборкой канализационного колодца из бетонных колец разрабатываем котлован. Его ширина должна быть на 0,5 м больше диаметра кольца для удобства выравнивания при необходимости. Глубина на 10 см больше расчетного размера ямы — нужны для шлифовки и трамбовки или заливки бетонного фундамента

    Кольца после покупки проще загрузить, доставить на объект и хранить для дальнейшего строительства с помощью грузоподъемной техники

    С помощью грузоподъемного оборудования проще, безопаснее, быстрее установить кольца в приямок и развести их

    Перед установкой на стартовое кольцо или на вал нескольких колец регулируют положение следующего звена. В стволе скважины не должно быть ни малейшего зазора.

    Перед совмещением уже установленного и последующего звена бетонной выгребной ямы на конец предыдущего наносим вяжущий раствор. Желательно, чтобы состав изначально обладал водоотталкивающими свойствами

    На собранный из колец вал устанавливаем внахлест с отверстием под кольцо меньшего диаметра. Таким образом, мы сэкономим на объеме колодца в месте, не заполненном стоками, при этом уменьшим стоимость конструкции

    Отверстие в потолке обрабатываем раствором и надеваем на него кольцо меньшего диаметра, к которому будем крепить люк. В подходящем по высоте месте сверлим отверстие для ввода трубы

    Засыпаем верхнюю часть приямка с установленной, но не закрепленной крышкой люка. После послойной засыпки и утрамбовки земли вокруг конструкции закрепляем кольцо люка и люк

    Этап 1: Разработка котлована под выгребную яму

    Этап 2: Доставка бетонных колец строительной техникой

    Этап 3: Установка бетонных колец в подготовленный котлован монтаж

    Этап 5: Нанесение вяжущего раствора на торец кольца

    Этап 6: Монтаж бетонной плиты пола

    Этап 7: Бурение отверстий для ввода канализационных труб

    Этап 8: Установка пластикового люка для раковины



    Проектирование и расчет

    Начав строительство без подготовки, вы рискуете нарушить санитарные нормы и создать устройство с ограниченными функциями. Чтобы выгребная яма работала на все 100%, необходимо предусмотреть все нюансы и сложности строительства.

    Шаг №1 — расположение сливной ямы

    При выборе места для выгребной ямы важно учитывать два момента: простота ухода и соблюдение санитарных норм.

    Соответственно, для облегчения процесса монтажа и лучшей функциональности всей канализационной системы бак необходимо устанавливать как можно ближе к дому.

    Многие именно так и поступают — выкапывают емкость в 2-3 метрах от здания, не обращая внимания на запах и забывая о нормах и правилах использования сливных ям и различных септиков. Кстати, рекомендуемое минимальное расстояние от ямы до дома — 5 м.

    Схема с указанием расстояния от источников воды, деревьев и дороги должна быть выгребной ямой. К сожалению, правила не всегда соблюдаются из-за ограниченной площади сада

    Схему можно дополнить следующей информацией:

    • герметичный контейнер установить в любой тип грунта;
    • фильтр-бак — только в песчаных, хорошо впитывающих и пропускающих жидкость.

    Основание фильтрующего сооружения должно быть не менее чем на 1 м выше водоносного горизонта.

    Для определения глубины залегания водоносных горизонтов лучше обратиться в проектную или буровую организацию, проводившую геотехнические изыскания или бурение скважины на воду в районе строительства.

    Шаг №2 — расчет емкости

    Для определения размера и объема скважины необходимо произвести несложные математические расчеты. Если в постоянном доме есть душ, туалет, стиральная машина, то на 1 человека приходится примерно 150-200 литров нечистот ежедневно.

    Предположим, вы хотите установить герметичный погреб во дворе дома, где проживает 3 человека — получается 450-600 литров в сутки.

    Не забываем, что при расчете учитываем как минимум 3-кратное количество, то есть еще раз умножаем на 3, получаем 1,35-1,8 м³. Это минимальный объем.

    Размеры горловины и частей колодца, расположенных над входом канализационной трубы, учитывать не нужно. То есть полученный объем – это параметры части, расположенной ниже трубопровода.

    Иногда отталкивает время вызова ассенизаторов. Если каждую неделю обслуживать одну и ту же семью из 3 человек, то получается: 150 л (200 л) х 3 х 7 = 3,15 м³ (4,2 м³). Раз в две недели – 6,3 м³ (8,4 м³).

    Бочки на ассенизаторах не бездонные, в среднем они вмещают около 3,5 кубометров отходов, поэтому большую емкость, заполненную до краев, они не смогут осушить

    Если у коммунальщиков или частной компании, обслуживающей ваш участок, в парке есть транспорт с баком 6-8 м³, имеет смысл установить бак максимального объема.

    Шаг №3 — Выбор бетонных колец

    Объем выгребной ямы рассчитывается по размеру колец, поэтому проще приобрести модели из ассортимента компании, расположенной рядом, так как требуется доставка.

    Типовые размеры колец:

    • высота — 0,89 м;
    • диаметр — 1м.

    Кольца таких размеров выпускают практически все заводы ЖБИ. Для небольшой семьи достаточно трех заготовок, плюс горловина и дно.

    Кольца железобетонные (с указанием высоты, диаметра и толщины стенки) и доборные элементы для строительства колодцев и выгребных ям (+)

    Строительство выгребных ям настолько популярно, что заводы начали выпускать полные комплекты для их сооружения.

    В комплект входят:

    • нижний элемент с днищем;
    • стандартные кольца от 1 до 5 шт. — большее количество вызовет трудности с очисткой и прокачкой;
    • зауженная горловина;
    • Верхняя плита с отверстием для люка.

    Кольца могут быть гладкими и перфорированными для поглощающих колодцев. Люк с крышкой приобретается отдельно.

    В дополнение к стандартному диаметру метра вы можете найти более габаритную заготовку.

    Предпочтение следует отдавать кольцам с замковым соединением паз-гребень, что гарантирует более высокую степень герметичности и прочности готовой конструкции.

    Фотогалерея

    Фото

    При строительстве выгребной ямы, т. е. канализационного колодца, используются как бетонные, так и железобетонные кольца. Железобетонные изделия армируют металлическим каркасом, поэтому он прочнее и надежнее

    В связи с меньшей прочностью бетонных колец допускается применение изделий с толщиной стенки 10-12 см. Железобетонные кольца могут быть толщиной 6-8 см, при повышенной прочности они тоньше и легче, а также снабжены монтажными петлями для удобства монтажа

    Как бетонные, так и железобетонные кольца изготавливаются как с соединительной фаской, так и без нее. Кольца с фаской легче монтируются, образуют герметичное соединение

    Кольца рекомендуется покупать для строительства канализационных сооружений, но при желании их можно залить самостоятельно в арендованную или собственноручно изготовленную опалубку

    Кольца железобетонные для выгребная яма

    Установка кольца с помощью манипулятора

    Бетонные кольца с замковой фаской

    Кольцо бетонное своими руками

    Этап №4 — подготовка материалов и аренда оборудования

    Кроме набора бетонных заготовок могут потребоваться следующие стройматериалы:

    • скобы для соединения деталей;
    • герметик для швов;
    • мастика битумная или другой материал для герметизации резервуара изнутри и снаружи; цемент
    • для укрепления засыпки;
      • Щебень, гравий и песок
    • для приготовления выравнивающей стяжки или фильтрующего слоя.

    Не забудьте про ковши, лопаты и лебедки для земляных работ.

    Самостоятельно доставить бетонные кольца невозможно — для крупных и тяжелых деталей необходимо арендовать грузовик.

    Если на стройплощадке не предусмотрена лебедка, лучше заказать спецтехнику с манипулятором. Один человек с этим не справится. Единственное, что вы можете сделать сами, это вырыть котлован.

    Для установки заготовок требуется не менее 2-3 пар рабочих рук плюс водитель грузовика.

    Вес железобетонной заготовки диаметром 100 см и высотой 89 см составляет около 600 кг, поэтому монтаж бетонных колец происходит с помощью крана и бригады рабочих

    Идеальный вариант – помощь друзья, с которыми можно договориться о низкой оплате. Если среди знакомых нет водителей и монтажников спецтехники, можно арендовать автомобиль и оплатить услуги бригады рабочих.

    Часто помощь профессиональных монтажников предлагает компания по продаже колец для колодцев и сливных ям.

    Инструкция по строительству выгребной ямы

    Установка каждого конкретного резервуара имеет свои нюансы, связанные с особенностями ландшафта, почвы, расположением канализационной сети и т. д. Рассмотрим типовую схему устройства выгребной ямы.

    Этап №1 — Земляные работы

    Первый этап — земляные работы. Их можно выполнять в одиночку (долго, тяжело и бесплатно) или с помощью команды (быстро и весело, но за деньги).

    Если есть возможность, то можно привлечь мини-экскаватор, тогда рабочие руки потребуются только для «шлифовки» стен и выравнивания дна котлована.

    Форма и размеры приямка должны соответствовать конфигурации и размерам резервуара. Соответственно должен получиться круглый колодец, по ширине превышающий бетонные кольца на 0,3-0,5 м с каждой стороны по окружности.

    Этот зазор потребуется для герметизации/утепления конструкции снаружи и последующего заполнения уплотнителем.

    Котлован для герметичной выгребной ямы, состоящий из 2 бетонных колец. Глубина канализационной трубы около 0,8 м, высота готового бака 2,5 м

    Есть один нюанс, о котором нельзя забывать — это уровень промерзания почвы (информация актуальна для жителей средней полосы и севера России).

    Канализационная труба для стоков и основная часть бака должны находиться ниже этого уровня, чтобы система функционировала зимой. Если уложить сетку у поверхности, то при наступлении морозов жидкость просто замерзнет. работоспособность. Шейка должна выступать над землей на 15-20 см.

    Таким образом, бак будет закопан, как и врезанная в него канализационная труба ниже уровня промерзания.

    К началу строительных работ необходимо выровнять цоколь со стенами и вырыть канаву, ведущую от дома (бани, летней кухни, гаража) к канализационной яме.

    При устройстве канавы не забывайте, что во избежание засоров труба должна иметь уклон в сторону ямы – примерно 2 см на каждый метр.

    Этап №2 — устройство днища

    При установке обычного накопительного бака дно, как и стенки, должно быть герметичным. Для сооружения бетонных колец лучший вариант – приготовить из того же материала.

    Деталь специально разработана для оформления дна колодца и имеет канавку по окружности. Единственное, что необходимо для его установки – это ровное плотное основание.

    Железобетонный элемент с дном. Предназначен для закрытых выгребных ям; служит альтернативой бетонной плите или цементной стяжке

    Возможные просадки основания устраняются заливкой цементной стяжки. Готовят его по простой схеме: на каждую часть цемента – 4 части песка. Для прочности можно добавить щебень из гравия в соотношении 1:6.

    Массу готовят в таре, затем насыпают по всей площади дна котлована и разравнивают. В течение недели бетонную стяжку слегка орошают водой, чтобы она не потрескалась. Нижний элемент конструкции устанавливается не ранее, чем через неделю.

    Для тех, кто ценит время, есть более практичное решение — готовая бетонная плита заводского изготовления. Он уложен на ровное дно, и на него уже уложено первое бетонное кольцо.

    Фильтрующий колодец не имеет дна как такового. Вместо них готовят «подушку» — фильтр из строительных материалов, задерживающий твердые осадки и пропускающий жидкость в грунт

    Колонии анаэробов, бактерий, участвующих в разложении и переработке отходов, оседают на засыпке из щебня или гравия.

    Толщина подстилающей засыпки разная:

    • ямы неглубокие — от 0,3 м;
    • баки из 3-4 колец — до 0,6-0,7 м.

    Мощность фильтрующей закладки, размещаемой в стволе скважины, должна быть не менее 1,0 м.

    Схема расположения слоев следующая:

    • нижний слой — песок;
    • средний слой — щебень мелкой фракции;
    • верхний слой — щебень крупной фракции.

    В отличие от бетонного бака «подушка» и фильтр являются взаимозаменяемыми элементами. Когда они забьются твердыми отходами и перестанут пропускать жидкость, старую начинку удаляют, а на дно ямы кладут новую.

    Этап №3 — установка бетонных колец

    Первое кольцо, оборудованное днищем, устанавливается непосредственно на бетонную плиту (или стяжку). Плавная установка детали – гарантия строго вертикального положения всей конструкции, без перекосов и перекосов. Второй элемент укладывается на нижний элемент и сразу же герметизируется шов.

    Для затирки и гидроизоляции швов применяют различные растворы, обмазочные и рулонные материалы. При использовании рубероида, наклеенного на битумный раствор, снаружи заделываются стыки и щели, для внутренних работ он не пригоден.

    Рядовой цементный раствор также считается слабым: при движении грунта проявляется его хрупкость, вследствие чего он трескается и крошится.

    Существует множество современных модифицированных мастик и растворов, обладающих достаточной прочностью и эластичностью. Некоторые из них можно наносить на влажные стыки или швы, которые уже находятся под давлением воды.

    Применяются различные средства, способные защитить стены от разрушительного воздействия агрессивной химической среды, которая часто содержится в сточных водах.

    Гидроизоляция готовой конструкции снаружи битумной мастикой. Проводится для защиты железобетона от влаги, находящейся в грунте, и повышения степени герметичности

    Вот некоторые из эффективных средств для заделки швов и внутренней герметизации:

    1. Гидрозатворы расширяющиеся при затвердевании, плотно закрывая все щели. Примеры: Waterplag, Peneplag, Hydrostop. Единственный их минус – высокая стоимость.
    2. Растворы для нанесения на всю поверхность: Антигидрон, Гидротекс, Бастион.
    3. Конопатки глубокие швы пропитанные фиброрезиной Kiilto FIBERPOOL — шнуры и канаты из джута, льна, конопли.
    4. Резиновые уплотнительные ленты напр. РезинаЭласт.
    5. Жидкое стекло добавляется в цементный раствор
    6. Герметики на водной основе: Пенеплаг, Пенетрон, Пенекрит.

    Высококачественная гидроизоляция обеспечивает целостность конструкции на срок до 35 лет.

    Убедившись, что соединение между кольцами не пропускает воду, можно установить следующую деталь.

    Примерно на 20 — 30 см ниже глубины сезонного промерзания грунтов необходимо сделать вход для канализационной магистрали. На этом же этапе прокладывается труба и соединяется с баком. Место соединения тщательно герметизируется.

    В северных районах трубы, проходящие выше глубины промерзания, дополнительно утепляются, как и верхняя часть накопительного бака.

    При правильном подключении трубопровода выход линии должен быть выше среднего уровня сточных вод. Верх резервуара остается свободным.

    Горловина монтируется на 3 или 4 кольцо, затем на плиту перекрытия. Печка заводского изготовления имеет круглое отверстие для люка. Еще одно отверстие меньшего диаметра требуется для вентиляционной трубы.

    Последний штрих — засыпка. Если в грунт добавить сухой цемент, повысится надежность конструкции, снизится риск разрушения от подвижек грунта.

    Ступень №4 — оформление технического отверстия

    Лучший вариант для наружной отделки — с плотно закрывающейся крышкой. Его недорогой аналог — просто деревянная крышка на петлях.

    Люк необходим для обслуживания выгребной ямы — откачки отходов или замены фильтрующего слоя.

    Пластиковая декоративная крышка для крышки люка в виде крупного натурального камня. Полностью закрывает вход, на фоне окружающей зелени смотрится вполне натурально

    В последнее время канализационные конструкции принято маскировать, особенно если они выглядят недостаточно эстетично. Для этого приобретают декоративные изделия, имитирующие зеленые насаждения или крупные камни.

    Но не обязательно использовать покупной декор, можно собрать элегантную подставку для цветов из деревянных реек и украсить ее цветущими растениями.

    Выводы и полезное видео по теме

    Несколько советов от профессионалов помогут вам определить тип котлована и построить резервуар из бетонных колец по всем правилам.

    Этапы строительства выгребной ямы с подробными комментариями:

    Установка бетонных колец:

    Полезная информация по люкам:
