Вытяжная система вентиляции — установка, устройство и обслуживание

Вытяжная система вентиляции используется практически во всех зданиях, даже если специальных приточных каналов не предусмотрено. Она отводит отработанный воздух, запахи, отходы производства из помещения на улицу.
Вытяжная вентиляция бывает естественная и механическая. Рассмотрим оба вида подробнее.

Получить консультацию:

Естественная вентиляция

Работает по законам физики. Более холодный (и, соответственно, тяжелый) воздух с улицы через щели, окна попадает в помещение. Воздух из помещения имеет более высокую температуру. Он легче, за счет чего поднимается вверх и выводится через вытяжные каналы. Обычно они находятся на кухне и в санузлах.

Естественная вытяжная вентиляция используется в жилых многоквартирных или загородных домах, а также в некоторых административных зданиях. Состоит из воздуховода, воздухозаборника с решетками и вытяжки. Ее несложно и недорого организовать. К тому же на ее эксплуатацию не нужно тратить никаких средств. Но у нее есть ряд минусов:

Вытяжная естественная вентиляция зависит от погодных условий: температуры, давления, скорости ветра.
На воздухообмен внутри помещения сложно повлиять.
Если в помещении температура выше, чем на улице, вытяжная вентиляция становится приточной.

Установка вытяжной вентиляции оправдана:

Если дом находится в умеренном и прохладном климате.
Если вокруг дома не стоят природные или искусственные препятствия ветру (высокие дома или деревья).
Для дачных домиков, сараев, гаражей, подвалов.

Подробнее

Качественный монтаж вентиляции

от 3200 ₽

Устройство систем вытяжной вентиляции принудительного типа

Механическая вентиляция состоит из:

вентканала;
воздуховодов;
воздухозаборника с решеткой;
вытяжки;
вентилятора;
фильтров;
шумоизоляции.

Принудительная вытяжная вентиляция используется для тех помещений, где нужен хороших воздухообмен и полноценный отвод отработанного воздуха. Такая система устанавливается:

на производстве, особенно в тех, которые работают со взрывоопасными веществами;
в местах большого скопления людей;
в офисных помещениях;
в помещениях с повышенной влажностью;
в больших частных загородных домах.

В квартирах примером вытяжной принудительной вентиляции является вытяжка на кухне.

Подробнее

Полное вентиляционное обслуживание

от 1800 ₽

Установка вытяжной системы вентиляции

Чтобы вентиляция работала эффективно, необходимо правильно подобрать диаметр воздуховодов. Важен и материал, из которых они сделаны. Если поверхность будет шероховатой, это создаст препятствие на пути воздуха, что ослабит воздухообмен.

Проектируется СВ с учетом объема помещения, количества проживаемых людей, назначения комнат.
Чтобы воздухообмен всегда был полноценным, важно регулярно заниматься обслуживанием вытяжных систем вентиляции. Оно включает в себя замену фильтров, проверку на работоспособность, мелкий ремонт.
Расчет, установку и обслуживание ВС стоит доверять профессионалам. Это позволит создать в доме комфортный микроклимат и предотвратить дорогостоящую переделку всей системы.

Заказать услугу

Другие наши услуги

Монтаж вентиляции на кухне
Монтаж вентиляции в офисе

Установка приточной вентиляции
Монтаж воздуховодов

что такое, какую выбрать, как работает, можно ли самому установить

Чтобы разобраться, что такое вытяжная вентиляция, и зачем она нужна, подойдем к вопросу издалека. Давайте вспомним дыхательную гимнастику йогов. Они утверждают, что недостаточно просто дышать полной грудью, необходимо подключать и брюшное дыхание. В таком случае организм будет лучше насыщаться кислородом, поскольку воздух проникнет в самые отдаленные уголки легких, проветрит их и не допустит застоя.

Квартира – это тоже живой организм. Не только потому что там, кроме хозяев, живет множество одноклеточных и насекомых, но и потому что это биоценоз, нуждающийся в полноценном дыхании. А такое дыхание невозможно без притока свежего воздуха.

Естественная вентиляция позволяет частично решить эту проблему, достаточно лишь открыть в квартире окна и дверь балкона. Если приоткрыть еще и входную дверь, то сквозняк поможет освежить воздух. Но далеко не всегда. На улице может быть плохая погода; в мегаполисах атмосфера загрязнена выхлопными газами и выбросами производства; в коридоре стоят запахи, распространяемые из других квартир – если у соседей сбежало молоко или жарится картошка с луком, то проветриванию приходит конец.

Все это свидетельствует о том, что без вытяжной вентиляции не обойтись.

Что такое вытяжная вентиляция

Вытяжная вентиляция – это техническое устройство, предназначенное для быстрого и эффективного удаления загрязненного или нагретого воздуха из помещения. Она широко применяется в жилых помещениях и чаще всего устанавливается на кухне, в санузлах и ванных комнатах, в каминных залах.

Вентиляция позволяет осуществлять регулярный приток воздуха. Благодаря чистоте и скорости обмена воздушных масс, постоянной влажности и температуре воздуха обеспечиваются комфортные условия для быта и работы.

При установке вытяжной вентиляции необходимо учитывать следующие параметры:

выбор наиболее оптимального места и условий для расположения вытяжного оборудования;
определение исходной частоты вентиляционного процесса;
предпосылки и факторы загрязнения воздуха;
определение кубического объема помещения с целью выбора вытяжной системы требуемой мощности.

Современная вытяжная вентиляция является достаточно сложной механической системой, состоящей из следующих элементов:

вентиляционная установка или вентилятор;
взаимосвязанная система вентиляционных каналов;
фильтры;
охладительные или нагревательные приборы;
глушители шума на выходе и входе;
решетки;
обратные клапаны.

Благодаря такому механизму создается эффективное вентилирование, не зависящее от времени года и внешних факторов. Производительность данной системы по сравнению с естественной вентиляцией увеличивается в десятки раз.

Как работает вытяжная вентиляция

Вытяжная вентиляция, в отличие от естественной, является принудительной. Можно выделить следующие этапы в ее работе.

Первый этап. Вентилятор осуществляет забор свежего воздуха из внешней среды. Мощность нагнетания воздуха зависит от размера жилого помещения.

Второй этап. Очистка и нагрев воздуха в процессе его прохождения через фильтр и нагреватель. Происходит первичная обработка естественного воздуха в соответствии с нормативами.

Третий этап. Воздух подается в помещение по системе воздуховодов. Тем самым происходит процесс циркуляции воздуха в доме или квартире.

Четвертый этап. Осуществление оттока воздуха во внешнюю среду под воздействием вытяжного вентилятора.

Благодаря такому режиму работы в помещении поддерживается чистая атмосфера с оптимальным температурным режимом. В зависимости от размера квартиры или дома вытяжная вентиляционная система может быть более или менее энергозатратной и дорогой. Поэтому необходима разработка индивидуального проекта в соответствии с конкретными задачами.

Возможно также совмещение вытяжного вентилирования с кондиционированием. В результате этого создается благоприятный микроклимат, который автоматически поддерживается на протяжении длительного времени.

Какую выбрать вытяжную вентиляцию

Существуют следующие виды вытяжной вентиляции:

собственно вытяжная;
приточная с естественной вытяжкой;

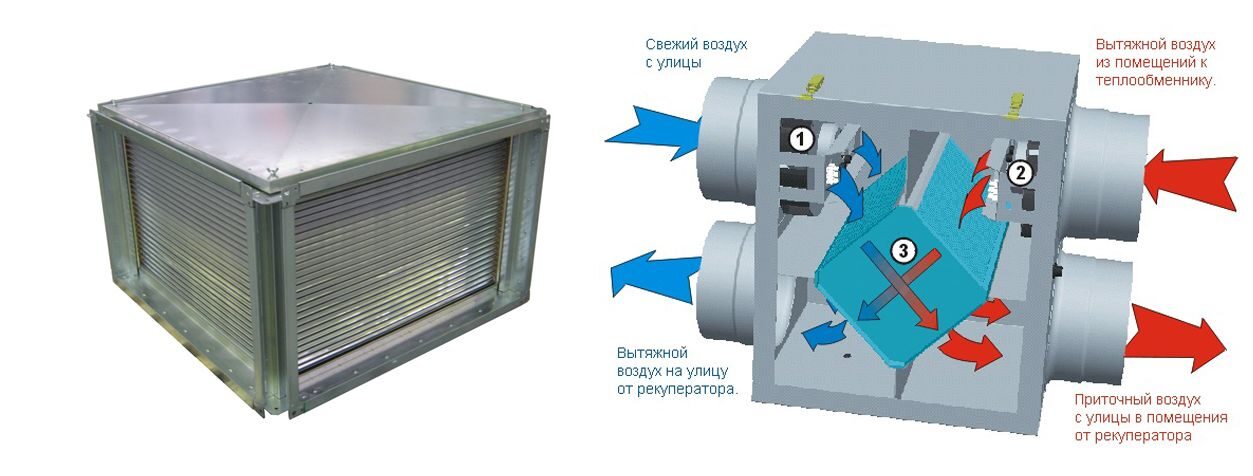

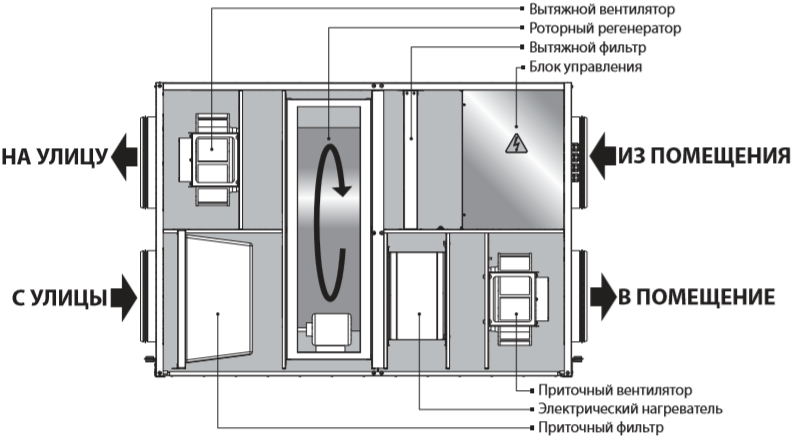

приточно-вытяжная с рекуперацией тепла или без нее.

Выбор вытяжной вентиляции зависит от целого ряда факторов. Чтобы установить в доме или квартире наиболее подходящий вариант, необходимо обратить внимание на следующие характеристики вытяжной системы:

ее производительность;
удобство в эксплуатации;
шумовые особенности;
степень защищенности от высоких температур;
уровень защиты от влаги.

Вытяжная вентиляция — это техническое устройство, предназначенное для быстрого и эффективного удаления загрязненного или нагретого воздуха из помещения. Фото: shutterstock.com

Рассмотрим особенности вытяжной вентиляции.

В квартире вытяжные отверстия находятся на кухне и в ванной комнате, где наиболее высокая концентрация влажности и запахов. Поэтому именно там устанавливаются настенные вентиляторы (они монтируются вместо вентиляционной решетки) и кухонные вытяжки, которые отводят все запахи и влагу непосредственно от кухонной плиты.

Установка вентилятора является достаточно простой, а положительный эффект от его работы значительный. При выборе вентилятора необходимо обращать внимание на следующие обстоятельства:

обязательное наличие защиты от влаги;
достаточный уровень мощности для данного помещения;
лучше выбирать вентилятор с таймером, а не более простой вариант, когда вентилятор начинает работать с включением света в ванной комнате;
у вентилятора должен быть обратный клапан, который будет препятствовать возвращению отработанного воздуха, если сосед поставил у себя более мощный прибор.

Отличительные особенности вытяжных вентиляторов

Многообразие вытяжных вентиляторов поражает воображение. Чтобы ориентироваться в этом разнообразии и выбрать нужный прибор, необходимо рассмотреть особенности бытовых вентиляторов:

в зависимости от принципа работы они подразделяются на центробежные, осевые и комбинированные;
мощность вентилятора напрямую зависит от диаметра подключения;
вентиляторы различаются также типом присоединения к воздушному каналу;
в зависимости от способа регулирования скорости вентилятора выделяют двухскоростные, с плавным или ступенчатым электронным регулированием;
вентиляторы могут быть предназначены для периодического включения или для непрерывной работы;
существуют различные возможности управления вентиляторами: с помощью механического включения, таймеров, датчиков освещенности, движения, влажности;
отличия есть и в способе установки: вентиляторы могут встраиваться в стену или потолок, либо используется накладной монтаж.

Выбираем вентилятор для ванной комнаты и санузла

В ванной комнате практически всегда присутствует избыток влаги, что необходимо учитывать при выборе вентилятора. Прежде всего, в ванной более плотный воздух, а это требует повышенной мощности вытяжного прибора. Необходим также датчик влажности, хорошая изоляция и предохранение от брызг воды. Будет полезен и таймер задержки выключения, который позволит вентилятору работать до 20 минут после посещения ванной комнаты. Существуют таймеры, включающие вентилятор, если уровень влажности воздуха достигает определенного уровня.

Для санузла можно выбрать более простые вентиляторы, поскольку здесь главная проблема заключается в удалении микробов и неприятных запахов. Слишком мощный вентилятор не нужен, так как он будет чрезмерно охлаждать небольшое помещение. Подойдет вытяжной прибор, который включается вместе с зажиганием света. Хорошее решение – использование вентилятора с таймером задержки, что позволяет в течение 20-25 минут удалять неприятные запахи в туалете и автоматически выключаться.

Для санузла можно выбрать более простые вентиляторы, поскольку здесь главная проблема заключается в удалении микробов и неприятных запахов. Фото: shutterstock.com

Какой вентилятор выбрать на кухню

Кроме вытяжки, которая устраняет запахи пищи и пар непосредственно в зоне плиты, используются также вентиляторы, препятствующие распространению кухонной атмосферы по всей квартире. Даже при мощной вытяжке остатки пара, горячего воздуха и пищевых ароматов скапливаются под потолком кухни. Вытяжной вентилятор в такой ситуации оказывается весьма востребованным.

При выборе вентилятора на кухню, кроме нормативных показателей воздухообмена, зависящих от размера помещения, следует учитывать потребность в удалении излишков тепла от всех приборов, работающих на кухне. Необходимо принимать в расчет также количество жильцов, которые могут одновременно находиться в помещении.

Отработанный воздух обладает способностью не выветриваться сразу, а перемещаться по всей квартире, возвращаясь на кухню при выключенном вентиляторе. Поэтому следует использовать вентилятор с обратным клапаном. Специальная встроенная заслонка не допускает тяги с противоположной стороны. Тем самым воздух способен двигаться только в одном направлении – из помещения.

Вытяжные вентиляторы, устанавливаемые на кухне, должны быть снабжены хорошим фильтром. В процессе приготовления пищи в воздухе скапливаются частицы жира, эфира, масла, которые постепенно оседают на всех поверхностях. В процессе работы вентилятора жир вместе с загрязненным воздухом втягивается внутрь агрегата, но не проникает в саму шахту, а остается в вентиляторе. В конечном счете, это приводит к его поломке. При наличии плотного фильтра маслянистые вещества оседают на нем, предохраняя и вентилятор, и отводные пути от засорения. Примерно раз в полгода фильтр необходимо промывать и устанавливать на место.

Местная вытяжная вентиляционная система: полное руководство

Местная вытяжная вентиляционная система является неотъемлемой частью многих рабочих мест. Они помогают защитить рабочих от опасных загрязняющих веществ, переносимых по воздуху, улавливая, удерживая и удаляя загрязненный воздух из зоны дыхания. Это обеспечивает безопасную и здоровую рабочую среду для всех сотрудников. Но что же такое местная вытяжная система вентиляции? Как это работает? И какие соображения безопасности следует учитывать при эксплуатации или обслуживании?

В этой статье мы дадим подробное руководство по местным системам вытяжной вентиляции, включая их преимущества и риски, а также советы по безопасности для тех, кто ими пользуется. Читайте дальше, чтобы узнать больше о том, как эти системы могут обеспечить безопасность вашего рабочего места!

Что такое местная вытяжная вентиляция?

Местная вытяжная вентиляция (LEV) — это система, предназначенная для контроля и удаления переносимых по воздуху загрязняющих веществ, таких как пыль, пары и туман, у источника образования. Он включает в себя использование систем вентиляции, которые направляют загрязняющие вещества из зоны дыхания рабочего в собирающее устройство, такое как фильтр или пылесборник.

LEV часто используется в таких отраслях, как производство, металлообработка, деревообработка и сельское хозяйство, для защиты рабочих от воздействия опасных веществ, которые могут вызвать проблемы с дыханием и другие проблемы со здоровьем. Система включает в себя комбинацию улавливающих колпаков, воздуховодов и вытяжных вентиляторов, которые вместе удаляют вредные вещества из рабочей среды.

Как работает местная вытяжная вентиляция?

Система местной вытяжной вентиляции (LEV) работает путем удаления переносимых по воздуху загрязняющих веществ в источнике до того, как они попадут в зону дыхания рабочих или попадут в окружающую среду.

Система обычно включает улавливающий колпак, воздуховод, устройство для очистки воздуха (такое как фильтр, электрофильтр или скруббер) и вытяжной вентилятор. Улавливающий колпак размещается у источника загрязнителя, такого как дымовая труба, пылеобразующая машина или процесс.

Вытяжка собирает загрязненный воздух и направляет его по воздуховоду на воздухоочистное устройство, где происходит удаление загрязняющих веществ. Затем очищенный воздух выбрасывается наружу, подальше от рабочих и окружающей среды.

Помимо улавливающего колпака, эффективность системы зависит от таких факторов, как скорость и объем собираемого воздуха, а также размещение и эффективность устройства очистки воздуха.

Регулярное техническое обслуживание и тестирование необходимы для обеспечения эффективной работы системы LEV, поскольку засорение или повреждение любого компонента может снизить или свести на нет ее эффективность.

Преимущества местных систем вытяжной вентиляции

LEV предлагают множество преимуществ для работников, работодателей и окружающей среды. Наличие системы LEV на вашем рабочем месте может обеспечить следующие преимущества:

Снижение рисков для здоровья

LEV помогает устранить или уменьшить количество опасных веществ, с которыми могут столкнуться работники, тем самым снижая риск возникновения проблем со здоровьем, таких как рак легких, астма и другие респираторные заболевания.

Соответствие нормам

Многие регулирующие органы требуют, чтобы на промышленных объектах были установлены системы LEV для соблюдения пределов воздействия опасных веществ. Установка системы LEV может помочь предприятиям соблюдать стандарты, установленные регулирующими органами.

Экономически эффективные инвестиции

Системы LEV могут сэкономить деньги предприятиям в долгосрочной перспективе за счет снижения вероятности отсутствия сотрудников по состоянию здоровья и предотвращения дорогостоящих требований о компенсации.

Повышение производительности

Системы LEV могут повысить безопасность и комфорт сотрудников, повысить моральный дух сотрудников и производительность. Сотрудники, вероятно, будут чувствовать себя более комфортно и сосредоточатся на своей работе благодаря улучшенной рабочей среде.

Экологичность

9Системы 0002 LEV помогают уменьшить загрязнение окружающей среды, контролируя выбросы, которые могут нанести вред окружающей среде. Это также помогает снизить потребление энергии и общие эксплуатационные расходы.

Ограничивает воздействие опасных веществ

Системы LEV могут ограничивать воздействие на рабочих опасных веществ, помогая предотвратить любые потенциальные долгосрочные риски для здоровья, такие как:

Астма
Головокружение
Раздражение глаз, горла и носа
Головные боли
Болезнь сердца
Респираторные болезни
Рак (от воздействия некоторых канцерогенов)

Установка правильно спроектированной и обслуживаемой системы LEV может помочь организациям избежать негативного воздействия вредных веществ и улучшить здоровье и безопасность сотрудников.

Компоненты системы местной вытяжной вентиляции

Типичные элементы системы LEV включают следующее:

Колпак

Вытяжка является основным компонентом системы LEV, которая улавливает загрязненный воздух у источника до того, как его вдыхают рабочие или выбрасывают в окружающую среду. В зависимости от применения вытяжки могут иметь различные формы и размеры, быть стационарными или передвижными.

Воздуховод

Воздуховод представляет собой сеть труб, по которым загрязненный воздух транспортируется от вытяжки к воздухоочистителю. Диаметр и длина воздуховодов выбираются на основе таких факторов, как тип загрязнителя, объем воздуха и скорость.

Устройство очистки воздуха

Устройство очистки воздуха предназначено для удаления загрязняющих веществ из воздуха. Выбор устройства для очистки воздуха зависит от типа загрязняющего вещества и может включать такие устройства, как фильтры, скрубберы, циклоны и электрофильтры.

Вытяжной вентилятор

Вытяжной вентилятор создает необходимый воздушный поток для перемещения загрязненного воздуха через колпак, воздуховод и устройство очистки воздуха. Размер и технические характеристики вентилятора выбираются на основе таких факторов, как объем перемещаемого воздуха, расстояние, на которое должен перемещаться воздух, и сопротивление воздушному потоку, создаваемое компонентами системы.

Панель управления

Панель управления содержит электрические компоненты системы, такие как переключатели и датчики, управляющие потоком воздуха, и может включать такие функции, как сигналы тревоги и мониторы, указывающие, когда фильтры нуждаются в очистке или замене.

Руководство по установке местной вытяжной вентиляции

Установка системы LEV — сложный процесс, требующий тщательного рассмотрения и профессионального опыта. Вот несколько ключевых соображений по установке и обслуживанию системы LEV:

Определите область, которую нужно проветрить: Это может быть конкретная рабочая станция или большая площадь на рабочем месте. Площадь должна быть точно измерена, чтобы определить соответствующий размер необходимой системы LEV.
Определение требований к воздушному потоку: Количество перемещаемого воздуха или расход воздуха определяется размером вентилируемого помещения и типом загрязняющих веществ, которые необходимо удалить.
Выберите тип уловителя: Вытяжной колпак должен быть специально разработан, чтобы соответствовать рабочему процессу и сводить к минимуму утечку опасных веществ.
Выберите подходящие воздуховоды и вентиляторы: Система воздуховодов должна быть достаточно большой, чтобы выдерживать скорость воздушного потока, а вентиляторы должны быть достаточно мощными, чтобы прогонять воздух через воздуховоды и систему фильтров.

Выберите устройства для очистки воздуха: Соответствующие устройства следует выбирать на основе конкретных загрязняющих веществ, которые необходимо удалить.
Сборка и установка системы: Компоненты должны быть установлены правильно и надежно, чтобы предотвратить утечку воздуха, и система должна быть подключена к центральной панели управления с индикаторами для обнаружения отказов системы, манометрами и другими соответствующими индикаторами, чтобы гарантировать, что она работает по назначению.
Обучение сотрудников правильному использованию системы: Сотрудники должны быть обучены правильному использованию, уходу и обслуживанию системы LEV для обеспечения максимальной эффективности и долговечности.

При тщательном выполнении этих шагов можно обеспечить успешную установку системы LEV для безопасной и здоровой рабочей среды.

Руководство по техническому обслуживанию местной вытяжной вентиляции

LEV могут быть эффективными только при надлежащем обслуживании. Вот несколько важных советов, которые помогут поддерживать вашу систему LEV в хорошем рабочем состоянии:

Регулярные визуальные осмотры: Часто проводите визуальные осмотры, чтобы проверить наличие признаков повреждения или износа компонентов системы. Немедленно устраняйте любые повреждения, чтобы обеспечить эффективность системы.
Очистка или замена фильтрующего материала: Регулярно очищайте или заменяйте фильтры в соответствии с рекомендациями производителя, типом загрязнения и интенсивностью использования системы. Грязные фильтры ограничивают поток воздуха и снижают эффективность, что может снизить общую эффективность системы.

Проверка и техническое обслуживание колпака: Регулярно проверяйте колпак, чтобы убедиться, что он эффективно улавливает загрязнения. Измените открытие капота в соответствии с изменениями в использовании объекта, новым оборудованием или рабочими процессами, которые могут привести к появлению новых загрязняющих веществ.
Проверка и очистка воздуховодов: Воздуховоды и другие части системы следует очищать и проверять на наличие засоров и утечек, чтобы предотвратить уменьшение потока воздуха и предотвратить попадание загрязненного воздуха на рабочее место.
Следите за двигателем вентилятора: Вентилятор следует регулярно проверять на наличие признаков износа, чтобы убедиться, что он работает эффективно и результативно.
Обучение сотрудников использованию и обслуживанию системы: Обучение сотрудников правилам эксплуатации и обслуживания системы для обеспечения ее эффективного функционирования. Их также следует поощрять к тому, чтобы они немедленно сообщали о проблемах своему руководителю и не использовали систему при обнаружении каких-либо проблем.

Создание контрольных списков установки и обслуживания LEV с использованием платформы Low-code

Наилучший способ обеспечить успех установки и обслуживания локальной системы вытяжной вентиляции — использовать подробные контрольные списки для каждой задачи. Используя платформу с низким кодом, такую как DATAMYTE, предприятия могут создавать собственные контрольные списки, адаптированные к их конкретной системе LEV, что упрощает отслеживание и управление всем процессом. Это поможет обеспечить правильное выполнение всех задач, что позволит предприятиям поддерживать безопасную среду для своих сотрудников.

DATAMYTE — это платформа управления качеством с возможностями минимального кода. Цифровой буфер обмена DataMyte, в частности, представляет собой программное обеспечение для автоматизации рабочего процесса с низким кодом, в котором есть контрольный список и интеллектуальный конструктор форм.

Этот инструмент позволяет создавать исчерпывающие контрольные списки по установке и обслуживанию системы LEV, которые вы можете использовать и делиться ими со своей командой.

Чтобы создать контрольный список или шаблон формы с помощью DATAMYTE, выполните следующие действия:

Войдите в программное обеспечение DATAMYTE и перейдите к модулю «Контрольный список».
Нажмите «Создать контрольный список».
Добавьте заголовок в свой контрольный список; выберите категорию, к которой он относится.
Начните добавлять элементы в контрольный список, нажав «Добавить элемент».

Определите описание каждого элемента, требуемый тип ответа и другие соответствующие характеристики.
Назначьте члена группы, ответственного за проведение проверки с использованием контрольного списка.
Добавьте поля подписи для утверждений (например, супервайзеры, персонал по обеспечению качества).
Сохраните контрольный список — теперь вы можете получить к нему доступ в любом месте, и он будет доступен на любом устройстве.

DATAMYTE также позволяет проводить многоуровневый аудит процессов, высокочастотную оценку критических этапов процесса, уделяя особое внимание областям с самым высоким риском отказа или несоответствия требованиям. Проведение LPA с DATAMYTE позволяет эффективно выявлять и исправлять потенциальные дефекты до того, как они станут серьезными проблемами качества.

С DATAMYTE у вас есть универсальное решение для создания и реализации контрольных списков установки и обслуживания системы LEV. Закажите демонстрацию прямо сейчас, чтобы узнать, как DATAMYTE может помочь вашему бизнесу.

Заключение

Применяя упреждающий подход к обслуживанию систем, предприятия могут обеспечить безопасность своих работников и эффективность своих систем LEV. Использование платформы с низким кодом, такой как цифровой буфер обмена DATAMYTE, для создания и управления контрольными списками для установки и обслуживания системы LEV, является эффективным способом обеспечения правильного выполнения всех задач и раннего выявления потенциальных проблем. Начните сегодня!

Статьи по теме:

Все, что вам нужно знать о биобезопасности: что это такое и почему это важно
Реальные опасности вдыхаемой пыли и способы защиты себя и своих работников

Местная вытяжная вентиляция | Охрана окружающей среды и безопасность

Руководство UTK по охране окружающей среды и технике безопасности IH-001

Целью этого документа является предоставление рекомендаций по использованию и тестированию систем местной вытяжной вентиляции (LEV) в кампусе.

Дата вступления в силу: 01.08.2014
Дата пересмотра: 01.07.2016

перейти к приложениям и формам тестирование местных системы вытяжной вентиляции (LEV) в кампусе.

Сфера применения и применимость

Это руководство относится ко всем системам LEV, которые принадлежат и эксплуатируются Университетом Теннесси, Ноксвилл. В нем рассматривается LEV, используемый для контроля воздействия опасных веществ. К ним относятся: шкафы биобезопасности, перчаточные боксы, столы для гистологии, чистые столы, настольные вытяжки и аналогичная местная вытяжная вентиляция.

Сокращения и определения

Сокращения

АМСЗ : Американская ассоциация промышленной гигиены

ANSI: Американский национальный институт стандартов

EHS: Охрана окружающей среды и безопасность

LEV : Местная вытяжная вентиляция

Определения

Местная вытяжная вентиляция (LEV) : Техническая система управления для снижения воздействия переносимых по воздуху загрязняющих веществ, таких как пыль, туман, дым, пар или газ на рабочем месте.

Роли и обязанности

Охрана окружающей среды и безопасность:

Сохранять эту письменную политику и размещать ее в онлайн-руководстве по безопасности
Проведите тестирование LEV или помогите с координацией тестирования LEV.

По мере возможности помогать отделам или отдельным лицам в соблюдении требований.

Ведение записей по мере необходимости.
Проведение обучения по запросу, связанному с использованием LEV.

Помещения Услуги:

Обеспечение надлежащего проектирования, установки и ввода в эксплуатацию (в соответствии с последней редакцией ANSI/AIHA Z9.5) LEV на территории кампуса и обеспечение работоспособности системы.
Убедитесь, что тестирование производительности, как указано в последнем издании AIHA/ANSI z9.5, проводится не реже одного раза в год или всякий раз, когда в эксплуатационные характеристики системы LEV вносятся существенные изменения.

Проведение профилактического и ремонтного обслуживания.

Поддержание системной документации и записей в актуальном состоянии по мере необходимости.

Отделения, имеющие местные системы вытяжной вентиляции, должны:

Обеспечить надлежащее обучение сотрудников.
Поддерживайте вытяжное оборудование в соответствии с рекомендациями производителя или университета.

Придерживаться политики Университета в отношении приобретения, модификации или ремонта выхлопных устройств.

При возникновении конкретных вопросов, связанных с этой политикой, обращайтесь в EHS.

Надзорные органы должны:

Убедитесь, что сотрудники обучены правильному использованию вытяжного устройства.
Поддерживайте вытяжное оборудование в соответствии с рекомендациями производителя или университета.

Придерживаться политики Университета в отношении приобретения, модификации или ремонта выхлопных устройств.

Сотрудники и студенты, использующие местные системы вытяжной вентиляции, должны:

Посещать обучение по мере необходимости
Используйте LEV в соответствии с их конструкцией и ограничениями

Сообщайте о любых проблемах, связанных с LEV.

Процедуры

Местная вытяжная система используется для контроля загрязнителей воздуха путем их улавливания в источнике или рядом с ним, в отличие от вентиляции с рассеянием, которая позволяет загрязнителю распространяться по всему рабочему месту. Местная вытяжка, как правило, является гораздо более эффективным способом контроля высокотоксичных загрязняющих веществ до того, как они достигнут зон дыхания рабочих. Этот тип системы обычно является предпочтительным методом управления, если:

Загрязнители воздуха представляют серьезную опасность для здоровья.
Образуется большое количество пыли или дыма.
Увеличение затрат на отопление из-за вентиляции в холодную погоду вызывает озабоченность.
Источников выбросов немного.
Источники выбросов находятся вблизи зон дыхания рабочих.

Перед установкой любого типа выхлопной системы необходимо приложить все усилия, чтобы 1. Максимально изолировать загрязняющее вещество, 2. Изменить процессы таким образом, чтобы воздействие загрязняющего вещества было сведено к минимуму или исключить его, 3. Заменить менее вредное вещество используется в процессе.

Существуют преимущества и недостатки использования смешанной вентиляции или местной вытяжной вентиляции с точки зрения затрат и эффективности.

Ниже приведена таблица, в которой перечислены все типы вентиляции и примеры их использования:

Тип вентиляции	Примеры использования
Общая лабораторная вентиляция	Нелетучие химические вещества Неопасные материалы
Климатические помещения	Материалы, требующие специального экологического контроля Неопасное количество легковоспламеняющихся, токсичных или реактивных химикатов.
Лабораторные химические колпаки	Легковоспламеняющиеся, токсичные или реактивные материалы Продукты или смеси с неописанной опасностью
Невентилируемые шкафы для хранения	Легковоспламеняющиеся жидкости Коррозионные вещества Умеренно токсичные химические вещества
Вентилируемые шкафы для хранения	Высокотоксичные, опасные или пахучие химические вещества (при наличии пламегасителей)
Рециркуляционные шкафы биобезопасности	Биологические материалы Наночастицы, на дату публикации Биологические материалы Наночастицы, на дату публикации Минимальные количества летучих химикатов
Шкаф биобезопасности с полной вытяжкой	Биологические материалы Наночастицы, на дату публикации Минимальные количества летучих химикатов
Перчаточный ящик	Положительное давление для особых условий Отрицательное давление для высокотоксичных материалов
Стол с нисходящим потоком	Перфузии параформальдегидом, работа с летучими, опасными материалами от низкой до умеренной с более высокой плотностью паров, где необходим доступ более чем с одной стороны
Хобот слона	Местная вентиляция столешницы Выбросы из оборудования, такого как газовый хроматограф
Навес	Вентиляция тепла, пара, малотоксичных или нетоксичных материалов с низкой плотностью паров
Лабораторный химический колпак без воздуховодов	Материалы, совместимые с системой фильтрации, в контролируемых количествах и в контролируемых условиях Не подходит для особо опасных веществ
Крышка слота	Местная вентиляция материалов с более высокой плотностью у источника, таких как кислотная ванна
Вентилируемый корпус весов	Взвешивание и начальное растворение высокотоксичных или сильнодействующих материалов
Настольные вентилируемые шкафы	Настольное оборудование, такое как роторные испарители

Тестирование:

Местные выхлопные системы следует проверять не реже одного раза в год, а также в следующие периоды времени:

Изготовитель проводит испытания на герметичность.
Испытание на герметичность после установки и перед первым использованием
Визуализация годовой (минимум) лобовой скорости и воздушного потока
Тест производительности каждый раз, когда сообщается о потенциальной проблеме
Испытание на содержание после существенных изменений в системе вентиляции (т. е. балансировки, вывода из эксплуатации).
Когда сотрудник запрашивает проверку
Когда процедурное изменение требует обновления классификации капота
После капитального ремонта
После перемещения вытяжного шкафа

LEV будут ежегодно проверяться EHS или уполномоченной компанией, а также после ремонта, выполненного службой эксплуатации.

Кровельные работы

Во многих случаях выхлопные трубы LEV заканчиваются прямо над линией крыши. Работа вблизи этих точек потенциально может подвергнуть рабочих воздействию опасных химических веществ, хотя и в чрезвычайно разбавленных концентрациях. Если работы по техническому обслуживанию/ремонту должны выполняться на крыше любого здания, содержащего вытяжку(и), Учреждения должны сначала уведомить соответствующего руководителя о предстоящих работах. При необходимости руководитель лаборатории должен предоставить персоналу объекта и/или подрядчика информацию о химических веществах, используемых в их вытяжных шкафах. Может возникнуть необходимость прекратить работу в вытяжных шкафах до завершения кровельных работ.

Индивидуальный контроль:

Если есть опасения, что LEV не обеспечивает достаточную защиту работников, может потребоваться личный отбор проб, чтобы убедиться в отсутствии чрезмерного воздействия. EHS может оказать помощь в этих случаях по запросу.

Использование местных вытяжных устройств

Вытяжные устройства не должны использоваться для целей, для которых их конструкция не предназначена, например, при использовании хлорной кислоты в лабораторном вытяжном шкафу общего назначения или использовании опасных химических веществ в рециркуляционном вытяжном шкафу. (Хлорную кислоту следует использовать только в специальном и одобренном колпаке.) Кроме того, боксы с ламинарным потоком воздуха, которые направляют к оператору воздух с фильтром HEPA и не содержат средств для улавливания и отвода загрязняющих веществ, не должны использоваться с опасными материалами. Свяжитесь с EHS для получения инструкций и обучения по использованию, функционированию и ограничениям вентиляционных устройств.
Убедитесь, что процессы с высокой опасностью имеют автоматические средства управления остановом в случае сбоя выхлопа. Для экспериментов и процессов, связанных с высокой опасностью, могут потребоваться нормально закрытые пневматические клапаны, дроссельные отверстия, устройства контроля избыточного давления или температуры и другие соответствующие предохранительные устройства.
Обеспечьте ежегодную проверку вытяжных устройств, используемых для работы с химическими веществами (вытяжные шкафы, химические шкафы с ламинарным потоком, боксы биологической безопасности), на предмет надлежащего потока. Свяжитесь с EHS, если на сертификационной наклейке указана дата проверки, которая старше одного года. Убедитесь, что мониторы выхлопных газов и сигнализация, если они есть, всегда работают.
Не переделывайте и не врезайте в выхлопные трубы или выхлопные устройства. Модификации выхлопной системы, в том числе регулировка демпферов, проникновение через стены или рабочие поверхности, а также добавление или удаление услуг, могут выполняться только через службы эксплуатации.
Разберитесь со всеми аварийными сигналами вентиляции, установленными на вашем рабочем месте. Обучите всех новых сотрудников правильной практике работы, значениям сигналов тревоги выхлопных газов и действиям в случае чрезвычайной ситуации.
Обратитесь в EHS или Службу эксплуатации, если наблюдаются изменения в работе вытяжного устройства, включая изменение скорости движения или неадекватное улавливание загрязняющих веществ. Если вы заметили чрезмерный шум или вибрацию, сообщите об этом контактному лицу отдела профилактического обслуживания здания.
Обратитесь в Службу обслуживания объектов для получения информации об обслуживании вытяжных шкафов с чистым воздухом, включая замену фильтров HEPA, обеззараживание и ежегодную сертификацию боксов биологической безопасности.

Обучение и информация

Весь персонал лаборатории должен пройти обучение, включающее

Как пользоваться вентиляционным оборудованием,
Знание правил OSHA, касающихся систем вентиляции
Роль вентиляции в борьбе с загрязнением
Последствия неправильного использования,
Что делать в случае сбоя системы,
Что делать в случае отключения электроэнергии,
Особые соображения или правила для оборудования,
Значение вывесок и объявлений.
Необходимое рабочее место рядом с вытяжным колпаком
Знание процедур испытаний и проверок
Как бороться с пожаром в воздуховодах
Как устранять поломки, которые вызывают опасные или неприятные условия

Ведение документации

Все записи, касающиеся установки и обслуживания различных LEV на территории кампуса, будут вестись Службой эксплуатации помещений, а EHS будет вести все ежегодные записи испытаний скорости набегающего потока для химических вытяжных шкафов и других LEV, не проверенных уполномоченной компанией.

РубрикаРазное
