Что такое узо в электрике и как его использовать: Принцип работы УЗО

Содержание

Что такое УЗО?

УЗО (устройство защитного отключения) — это коммутационный аппарат для защиты электрической цепи от токов утечки. В отличии от автоматического выключателя, защищающего проводку от короткого замыкания и значительных перегрузок, это устройство срабатывает только при возникновении токов утечки.

Утечки в бытовой электросети могут быть связаны с касанием человека токопроводящих элементов (например, в электроприборе, розетке) и металлических корпусов приборов, попавших под действие напряжения из-за повреждения. Также они могут быть вызваны нарушением изоляции электропроводки, в том числе из-за нагрева вследствие неправильно рассчитанной нагрузки и некачественно выполненного монтажа. Относительно небольшие токи утечки могут привести к серьезным последствиям.  В первом случае это может вызвать удар человека электрическим током, во втором — возгорание проводки.

Устройство защитного отключения при возникновении утечки выше установленного для него предела, позволяет за доли секунды отключить опасный участок и предотвратить этим поражение человека электричеством или избежать пожара.
Для защиты от поражения электрическим током применяются устройства, срабатывающие при дифференциальных токах (токах утечки) выше значений 6, 10, 30 мА:

  1. Для частного дома или квартиры выбирают УЗО со значением 30 мА (для групп розеток или освещения).
  2. ВДТ с дифференциальными токами 6 и 10 мА применяются для защиты отдельных потребителей (например, стиральная, посудомоечная машина и т.д.) и помещений с повышенной опасностью.

Для защиты от пожара при возможных нарушениях изоляции в электропроводке применяются выключатели дифференциального тока со значениями 100, 300 и 500 мА.

Устройство и принцип работы УЗО

Давайте рассмотрим устройство и принцип действия УЗО. Основной рабочий элемент прибора — встроенный дифференциальный трансформатор, сравнивающий значение тока в проводнике по направлению к нагрузке со значением, возвращаемым в сеть. В нормальном состоянии эти значения равны и суммарный магнитный поток через магнитопровод трансформатора равен нулю.

При касании токоведущих частей цепи человеком часть тока будет уходить через его тело на землю и ток, возвращаемый в сеть по нулевому проводнику, будет меньше поступающего по фазному проводнику. В результате этого суммарный магнитный поток, уже не равный нулю, индуцирует во вторичной обмотке трансформатора дифференциальный ток, приводящий к срабатыванию реле и отключению, таким образом, основной контактной группы УЗО. То же самое происходит при утечке на землю в результате плохой изоляции проводки.

Кроме дифференциального трансформатора, УЗО содержит контрольное магнитоэлектрическое реле, соленоид управления основными контактами и элементы диагностики.

Маркировка, основные характеристики УЗО

Чтобы не спутать УЗО с другими близкими устройствами (автоматическими выключателями и дифавтоматами), остановимся на их маркировке. К тому же, знание маркировки поможет правильно выбрать и подключить УЗО.
Маркировка УЗО содержит схему подключения и основные параметры выбора: номинальный ток (А), дифференциальный ток (мА), рабочее напряжение (В), условный предельный ток короткого замыкания (А).

В таблице представлено более детальное описание основных характеристик УЗО и прочих обозначений, которые могут приводить производители в технической документации.

Наименование





Расшифровка

Un, ВНоминальное напряжение (электронные УЗО очень чувствительны к скачкам напряжения)
In, АНоминальный ток нагрузки (max ток, который УЗО может пропускать продолжительное время, без вреда для устройства)
fn, ГцНоминальная частота сети
I∆n, мАНоминальный отключающий дифференциальный ток или чувствительность, установка по току утечки (ток утечки, при котором УЗО срабатывает)
I∆nо, мАНоминальный неотключающий дифференциальный ток (при котором УЗО не должно срабатывать). Формула IΔn0 = 0,5 IΔn.
Im, АНоминальная коммутационная способность. Формула Im = 10 In
I∆m, АНоминальная включающая и отключающая способность по дифференциальному току
Inc, АНоминальный условный ток короткого замыкания (стойкость к токам короткого замыкания)
I∆c, АНоминальный дифференциальный ток короткого замыкания
Tn, мсВремя отключения при номинальном дифференциальном токе
NНулевой проводник обозначен литерой N (нейтраль).
ИндикаторИндикатор положения контактов — показывает было ли выключено УЗО вручную или оно отработало по утечке.

Разновидности

Классифицируют все устройства по нескольким параметрам:

  • по форме токовой утечки;
  • по способу действия;
  • по временной выдержке;
  • по конструктивному исполнению.

Рассмотрим вкратце, в чём особенности и зачем нужно то или иное УЗО.

По форме токовой утечки

Все устройства в зависимости от токовой утечки классифицируются на три типа:

  • «АС». Наиболее распространённое и доступное по цене УЗО. Работает на отключение, если в цепях возникает переменная синусоидальная токовая утечка (плавно нарастающая либо мгновенная). Корпус такого УЗО имеет буквенное обозначение «АС» либо значок.
  • «А». Отключается, если в цепях мгновенно возникают либо плавно нарастают токи утечки переменной синусоидальной или постоянной пульсирующей формы. Подобные УЗО используют повсеместно. Правда за счёт того, что они ведут контроль не только за переменным, но и за постоянным током, возникающим в блоке питания, цена их намного больше.

В паспортных документах на некоторую бытовую технику иногда даются конкретные рекомендации, что подключать её надо обязательно через УЗО типа «А».

На таких УЗО вы найдёте букву «А» либо значок, который выглядит следующим образом:

  • «В». Это УЗО срабатывает при трёх разновидностях токовой утечки: пульсирующая постоянная, выпрямленная и синусоидальная переменная. Подобные устройства чаще всего применяют для объектов промышленности, приобретать их для гаража, дома либо дачного строения не стоит.

Обозначение таких устройств вы определите аналогичным образом – по буквенному символу «В» либо по значку, нарисованному на корпусе: Время отключения для вышеперечисленных типов УЗО («АС», «А», «В») варьируется в пределах от 0,02 до 0,03 с.

По принципу действия

По принципу действия УЗО подразделяются на электронные и электромеханические.

Со вторыми всё намного проще, электромеханические устройства не имеют зависимости от питающей сети. Для их срабатывания достаточно, чтобы в повреждённой электрической ветви возникла токовая утечка.

Для электронных УЗО токовой утечки недостаточно, им ещё понадобится питающая сеть. Чтобы подобное устройство отключило повреждённый участок, должно быть питание от внешнего источника для электронного усилителя, встроенного в электрическую схему. За счёт этого УЗО электронного типа считаются не такими надёжными, как устройства электромеханические, соответственно получили не столь широкое распространение.

Чтобы вам было более понятно, рассмотрим эту теорию на примере. Предположим, что розеточная линия, от которой запитана микроволновая печка, защищена УЗО электронного типа. По стечению обстоятельств произошло одновременно две аварийные ситуации:

  • в подъездном распределительном щитке повредилась нулевая жила;
  • внутри микроволновой печки случилось повреждение электрической проводки, в результате которой фаза замкнула на корпус.

При этом корпус микроволновки оказался под опасным потенциалом. Если случайно прикоснуться к печи, УЗО электронного типа не отработает, потому что его встроенная схема осталась не запитанной из-за повреждения ноля в щитке. Вероятность подобного случая минимальна, однако он может случиться.

Из подобных ситуаций был придуман выход иностранными производителями электронных устройств. Они решили дополнять корпуса УЗО электромагнитными реле, которые отключат защищаемую цепь сразу же, как только пропадёт питание от внешнего источника.

Советуем вам всё-таки ставить УЗО электромеханического типа, хоть оно и превышает по цене электронное.

По временной выдержке

Согласно этой характеристике все устройства подразделяются на два типа: «S» и «G».

УЗО типа «S» обладает селективностью, то есть срабатывает через определённое время (от 0,15 до 0,5 с). Устройства такого типа, как правило, используют, когда в цепи их установлено несколько.

Рассмотрим, небольшой пример. Допустим, в домашнем распределительном щитке есть две розеточные группы. Каждую из них защищает УЗО, не имеющее временной выдержки (типа «А» или «АС»), а сам ввод оборудован защитным устройством типа «S».

Если на одной из розеточных групп произошла токовая утечка и УЗО, защищающее эти розетки, не отреагировало по какой-то причине (электрики называют подобную ситуацию пропуск защит), то через определённое время отключится устройство на вводе.

Обратите внимание! Не всегда селективность действия УЗО достигается выдержкой по времени, иногда этого добиваются за счёт уставок по дифференциальному току (этот способ сейчас более распространённый).

Устройство типа «G» обладает аналогичной селективностью, его отличие в меньших пределах выдержки времени (от 0,06 до 0,08 с).

Про основные характеристики УЗО на видео:

По конструктивному исполнению

Конструктивно УЗО различаются в зависимости от количества полюсов:

  • в сетях однофазного напряжения применяют двухполюсные модели;
  • в сетях трёхфазного напряжения монтируют УЗО с четырьмя полюсами.

По другим параметрам

Есть ещё несколько параметров, по которым классифицируются УЗО:

  • По установке (стационарные и переносные).
  • По монтажу (с помощью стационарной электропроводки либо с использованием гибких проводов с удлинителями).
  • По оснащению защитами. Есть устройства совсем без защит, а есть со встроенными – от перегруза и тока КЗ.
  • По возможности регулировки дифференциального тока (нерегулируемые, регулируемые плавно либо дискретно).

Мы предоставили вам информацию о том, что такое УЗО в электрике. Надеемся, из статьи понятно, что современная система автоматики и защиты без этого элемента обойтись не может. Если вам дорого имущество, а тем более человеческая жизнь, то не пренебрегайте установкой устройств защитного отключения.

Где и как устанавливаются УЗО

Защитные устройства типа УЗО устанавливаются в распределительном шкафу квартиры (можно использовать и уже имеющиеся шкафы). Существует несколько вариантов монтажа.

Одно УЗО на все жилище (должно быть с током утечки 30 мА). К плюсам такого решения следует отнести невысокую цену устройства, а также то, что УЗО не будет занимать много места. К недостаткам данного устройства относится то, что в этом случае трудно определить, на какой из существующих линий произошла утечка, а также то, что при срабатывании устройства вся квартира остается без света.

Одно УЗО (30 мА на розеточную линию) + УЗО (10 мА) на каждую линию (например, на линии, питающие стиральную машину, джакузи и «теплые» полы). По сравнению с предыдущим, это более современный и удобный вариант, поскольку при возникновении какой-либо проблемы с электропроводкой или электроприборами будет отключаться только соответствующая линия, а не вся квартира. Недостатки данной системы — более высокие затраты и необходимость иметь значительно больше свободного места. Более чем одно УЗО, как правило, удается установить лишь в индивидуальный внутриквартирный щиток, специально спроектированный для этих целей. В обычном щитке на лестничной площадке для этого, как правило, не хватает места.

При использовании данного варианта рядом с автоматическим выключателем, защищающим весь дом, устанавливается УЗО. В этом случае лучше применить не обычное, а так называемое селективное УЗО, время срабатывания которого составляет 0,3-0,5 с. Более длительное время срабатывания даст возможность среагировать на возникшую утечку и отключиться устройствам первой линии, защищающим отдельные электроприборы или линии дома (квартиры). Только в случае если они не сработают, оно отключит всю схему электроснабжения целиком.

Установка УЗО в квартире

Схема подключения УЗО и автоматов в квартире всегда разрабатывается индивидуально. Лучше, чтобы этим занимались опытные электрики. Но есть несколько общих нюансов, актуальных практически всегда.

  • Устройство защитного отключения устанавливается максимально близко от ввода, но после счетчика и главного автомата.
  • Номинальный ток вторичных УЗО рассчитывается на несколько ступеней выше, чем у «родного» автомата. Это касается новых домов с хорошей проводкой и оборудованием.
  • Нельзя ставить общее устройства защитного отключения в квартиры с проводкой TN-C.
  • На самые проблемные и опасные участки лучше ставить отдельные УЗО.
  • Защитные проводники розеточных групп для опасных потребителей кратчайшим путем заводятся на входную нулевую клемму.
  • Устройства можно подключать каскадом, если те их них, которые ближе к электроотводу, менее чувствительны, чем конечные.

Важно! При отсутствии должного опыта и знаний, как подключить УЗО в квартире, — поручите это специалистам-электрикам.

УЗО в частном доме

Многие частные застройщики не понимают, для чего нужно УЗО в доме, ведь такой объект можно без труда оборудовать качественным заземлением, которое обеспечит «утилизацию» опасного напряжения с корпуса любого электроприбора. Так для чего же нужно устройство защитного отключения в частном доме?

Подключение качественного заземляющего проводника, позволяет предохранить человека от тяжёлых электротравм при прикосновении к корпусу, на который произошла утечка, но в этом случае отключение тока не происходит, а между «землёй» и фазой, в самом устройстве, может образоваться электрическая дуга, которая часто является причиной возникновения пожара.

Чтобы обезопасить внутренние проводники от такого эффекта, необходимо все приборы, оснащённые заземляющим проводом отключать из розетки после использования из, либо нужно ставить УЗО в цепь электрического прибора. Далее пойдёт речь о том для чего устанавливать защитное устройство в ванной комнате.

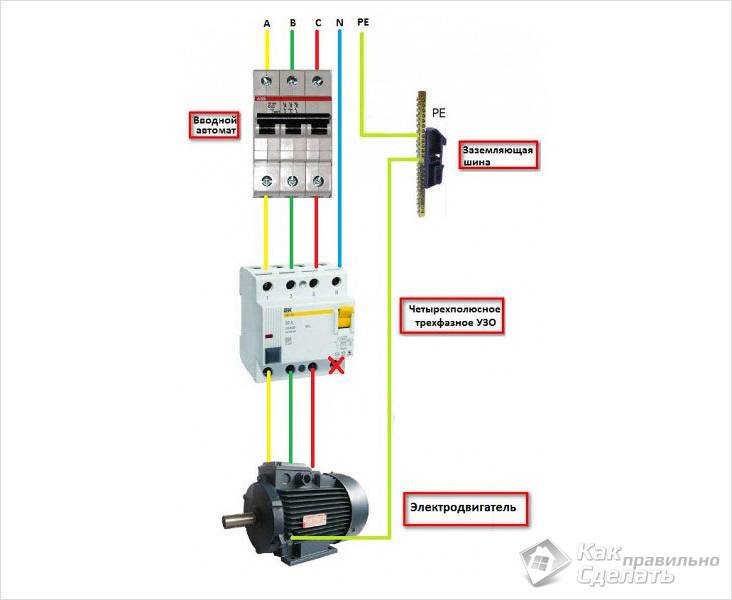

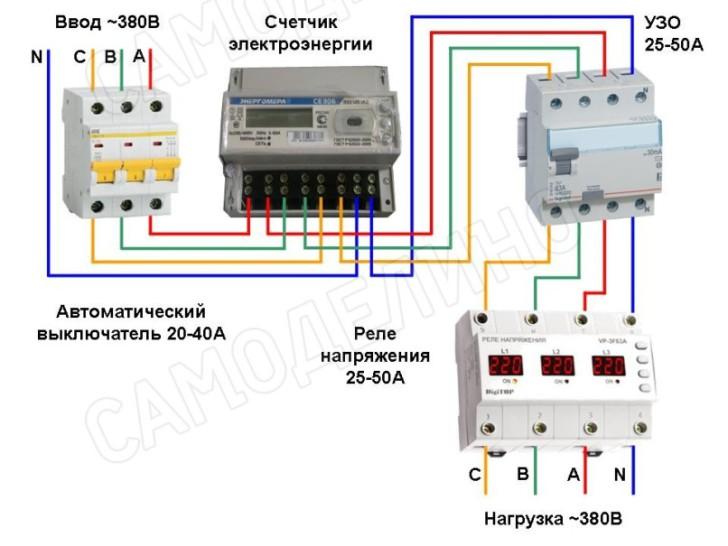

УЗО для трёхфазной сети

Всё оборудование работающее от трёхфазной сети также нужно подключить к системе защитного отключения электроэнергии. Величина тока утечки в таких сетях бывает слишком высокой, поэтому данные изделия не защищают человека от удара электричества, но позволяют отключить потребителей электроэнергии при возникновении пробоя фазы на «массу» устройства.

Таким образом удаётся полностью исключить вероятность появления опасного электрического потенциала на корпусе прибора. Данная схема подключения может быть подключена только при наличии защитного заземления в проводке дома или квартиры.

Для чего устанавливать УЗО подробно описано выше, но где лучше всего разместить данное устройство?

УЗО в ванной комнате

В ванной комнате также следует установить прибор для защиты от поражения электрическим током. Даже если ванная комната находится в квартире или доме, не оснащённом заземлением, прибор всё равно отключит подачу электричества в момент утечки. Так для чего же нужно устанавливать защитное устройство в ванной?

Чтобы максимально повысить эффективность такого предохранительного механизма, следует выбрать модель, чувствительность которого составляет не более 30 мА. Если в ванной комнате не подключаются мощные приборы, то идеальным вариантом для помещения с повышенной влажностью, будет установка защитного изделия с током утечки 10 мА.

Такие устройства будут стоить значительно дороже, но их применение позволит максимально обезопасить людей от воздействия электричества. Для чего нужно УЗО для ванной комнаты несложно понять, но для чего устанавливать защиту на осветительные приборы?

УЗО для освещения


УЗО на освещение также нужно устанавливать по всем правилам. Для чего это нужно сделать, будет рассказано далее. Даже в том случае, когда фазный провод был пущен через выключатель, нужно устанавливать защитное изделие на всю цепь осветительного прибора, ведь экстренное отключение электричества может понадобиться, при нестандартной работе светильника.

Например, может оторваться тяжёлая люстра и вместе с включёнными лампочками упасть на людей. В этот момент гарантированно произойдёт отключение электричества при его утечке. Предохранит изделие от поражения электрическим током и в сырых помещениях с низким потолком.

Например, в сыром подвале обязательно нужно установить прибор, который отключит подачу электрического тока к осветительному элементу в момент,
когда человек дотронется до влажной изоляции проводника или патрона лампы.

Также нужно оборудовать защитным устройством все уличные светильники, ведь эксплуатация таких изделий происходит в очень неблагоприятных условиях жары, повышенной влажности или низких температур, в зимнее время.

Несмотря на повышенную защиту светильников для улицы от влаги, со временем от механического повреждения, либо по другим причинам, может значительно истончаться изоляционный слой, и металлическая поверхность осветительного прибора, будет находиться под опасным для жизни напряжением.

Для чего устанавливать защитный механизм для освещения понятно, но для чего УЗО для трёхфазной сети, если его функция может быть заменена мощными автоматические выключатели?

Основные ошибки при монтаже УЗО

Самой распространенной ошибкой при монтаже УЗО является подключение к УЗО нагрузки, в цепи которой имеется соединение нулевого рабочего проводника с открытыми проводящими частями электроустановки или соединение с нулевым защитным проводником.

Также возможны следующие ошибки: подключение нагрузок к нулевому проводнику до УЗО, подключение нагрузок к нулевому рабочему проводнику другого УЗО, перемычка между нулевыми рабочими проводниками различных УЗО. Расчетом, монтажом и наладкой электросхем с использованием УЗО должны заниматься только квалифицированные специалисты. Только в этом случае вы получите гарантию того, что защита сработает вовремя.

Сколько штук УЗО нужно иметь?

Точное количество приборов Устройство защитного отключения (УЗО), которое Вам потребуется, сможет определить лишь специалист после проведения соответствующих расчетов. Например, в однокомнатной квартире скорее всего будет достаточно одного УЗО, рассчитанного на ток утечки в 30 мА.

В четырехкомнатной квартире, где установлено пятнадцать групп розеток, лучше использовать 5 УЗО, а также по одному УЗО на всю группу освещения, электроплиту и водонагреватель. Для контроля всей электропроводки на входе в коттедж можно установить дополнительно к расчетным одно общее УЗО с номинальным отключающим током 300 мА.

Однако, чтобы не перегружать домашнюю сеть лишней автоматикой, рациональнее использовать дифференциальные автоматы.

В каких случаях установка УЗО нецелесообразна

УЗО нецелесообразно устанавливать при наличии старой ветхой проводки в помещении, поскольку в этом случае свойство УЗО обнаруживать утечку тока может вызвать ряд проблем. Например, при старой электропроводке устройство электрозащиты может срабатывать непредсказуемым образом. Поэтому в данном случае рекомендуется установка в местах с повышенной опасностью розеток со встроенным УЗО.

Почему УЗО подключают с автоматическим выключателем

Основная функция дифреле это защита людей от электротравм, однако провода и кабели так же необходимо защищать. Основная проблема, которая может привести к их повреждению — это превышение тока выше допустимого вследствие перегрузки или короткого замыкания. В защите от больших токов нуждается и сам аппарат дифференциальной защиты. Монтаж такой конструкции — УЗО и защищающий его автомат предписывается ПУЭ п.7.1.76.

Виды УЗО

УЗО бывают разные — трехфазные и однофазные… Но на этом деление УЗО на подклассы не завершается. В настоящий момент на рынке присутствуют 2 принципиально различающиеся категории УЗО:

  1. электромеханические (независящие от сети),
  2. электронные(зависящие от сети).

Рассмотрим по отдельности принцип действия каждой из категорий.

Электромеханические УЗО

Родоначальники УЗО – электромеханические. В основе принцип точной механики т.е. заглянув внутрь такого УЗО вы не увидите компараторов операционных усилителей, логики и тому подобного.

    Состоит из нескольких основных компонентов:
  • Так называемый трансформатор тока нулевой последовательности, его цель отследить ток утечки и передать его с неким Ктр на вторичную обмотку( I 2), I ут= I 2*Ктр (весьма идеализированная формула, однако отражающая суть процесса).
  • Чувствительный магнитоэлектрический элемент (запираемый т.е. при срабатывании без внешнего вмешательства не может вернуться в исходное состояние – защелка) – играет роль порогового элемента.
  • Реле – обеспечивает расцепление в случае если сработала защелка.

Данный тип УЗО требует высокоточной механики для чувствительного магнитоэлектрического элемента. В настоящий момент всего несколько мировых компаний продают электромеханические УЗО. Их стоимость значительно выше цены на электронные УЗО.

Почему же в большинстве стран мира получили распространение именно электромеханические УЗО? Все очень просто – данный тип УЗО сработает в случае обнаружения тока утечки при любом уровне напряжения в сети.

Почему этот фактор(независимость от уровня напряжения сети) столь важен?

Это вызвано тем что при использовании работоспособного(исправного) электромеханического УЗО мы гарантируем в 100% случаях срабатывание реле и соответственно отключение подачи энергии потребителю.

В электронных УЗО этот параметр тоже велик, но не равен 100%(как будет показано далее это связанно с тем что при определенном уровне напряжения сети схема электронного УЗО окажется не работоспособной), а в нашем случае каждый процент – это возможно человеческие жизни (будь то прямая угроза жизни человека при касании им проводов, либо косвенная, при возникновении пожара от обгорания изоляции).

В большинстве так называемых “развитых” стран электромеханические УЗО – это эталон и устройство обязательное к повсеместному использованию. В нашей стране постепенно идут подвижки в сторону обязательного использования УЗО, однако потребителю в большинстве случаев не дается информации о типе УЗО, что влечет за собой использование дешевых электронных УЗО.

Электронные УЗО

Такими УЗО наводнен любой строительный рынок. Стоимость на электронные УЗО местами ниже чем на электромеханические до 10 раз.

Недостаток таких УЗО, как уже писалось выше, не 100% гарантия при исправном УЗО получить его срабатывание в следствии появления тока утечки. Достоинство – дешевизна и доступность.

В принципе электронное УЗО строится по той же схеме, что и электромеханическое (Рис.1). Разница заключается в том, что место чувствительного магнитоэлектрического элемента занимает элемент сравнения (компаратор, стабилитрон). Для работоспособности такой схемы понадобится выпрямитель, небольшой фильтр,(возможно даже КРЕН).

Т.к. трансформатор тока нулевой последовательности – понижающий (в десятки раз), то также необходима цепочка усиления сигнала, которая кроме полезного сигнала также будет усиливать помеху(или сигнал небаланса присутствующий при нулевом токе утечки). Из вышесказанного очевидно, что момент срабатывании реле, в данном типе УЗО определяется не только током утечки, но и сетевым напряжением.

Если Вы не можете позволить себе электромеханическое УЗО, то брать электронное УЗО все же стоит, т.к. оно обеспечивает срабатывание в большинстве случаев.

Существуют также случаи, когда покупать дорогое электромеханическое УЗО не имеет смысла. Одним из таких случаев является использование при питании квартиры/дома стабилизатора, либо источника бесперебойного питания (ИБП). В этом случае брать электромеханическое УЗО смысла не имеет.

Сразу отмечу, что я веду речь о категориях УЗО их плюсах и минусах, а не о конкретных моделях т.к. Вы можете купить некачественно УЗО как электромеханического так и электронного типов. При покупке спрашивайте сертификат соответствия, т.к. многие электронные УЗО представленные на нашем рынке не сертифицированы.

Почему УЗО иногда ложно срабатывает

Не всегда срабатывание дифзащиты происходит из-за аварийной ситуации. Иногда это случается без видимых причин и такое отключение связано с тем, как работает УЗО. Если исключить неисправность самого аппарата, то ложное срабатывание вызвано «штатным» током утечки.

Согласно ПУЭ п.7.1.83 нормой считается 10 мкА на метр длины кабеля и 1,8 мА на киловатт мощности электроприбора и, для предотвращения случайных отключений, для УЗО с уставкой 30 мА, общий запланированный ток утечки не может быть больше 10 мА, а для ванной с дифзащитой 10мА не выше 3,3 мА.

Следовательно, при большой протяженности кабелей дифреле желательно устанавливать рядом с оборудованием, а электроприборы общей мощностью более 5,5 кВт разделять на группы с установкой отдельного УЗО для каждой из них.

Важно! Срабатывание дифзащиты без видимых причин может быть вызвано повреждённой изоляцией кабеля, проложенного в земле или на улице или влагой в переходной коробке.

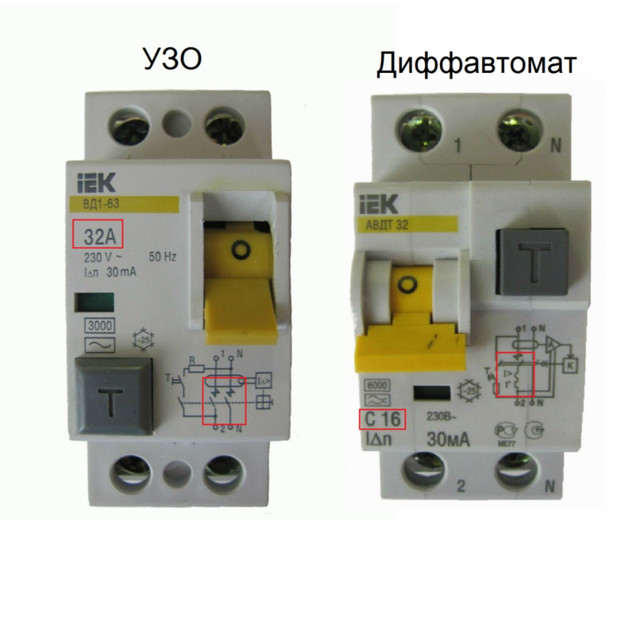

Отличие дифференциального автомата от УЗО

Устройство защитного отключения (УЗО) — коммутационный аппарат, который защищает человека от прямого или косвенного поражения электрическим током, а также контролирует текущее состояние электропроводки, и при возникновении в ней каких-либо повреждений в виде утечек, отключает ее.

УЗО не защищает электропроводку и электрооборудование от коротких замыканий и перегрузки — его самого необходимо защищать, устанавливая перед ним автоматический выключатель.

Дифференциальный автомат (дифавтомат) — это коммутационный аппарат, который совмещает в одном корпусе и автоматический выключатель, и УЗО, т.е. дифференциальный автомат способен защищать электрическую сеть от коротких замыканий и перегрузов, а также от возникновения утечек, связанных с повреждением электропроводки, электрических приборов и при попадании человека под напряжение.

Дифференциальный автомат = УЗО + Автомат.

Вывод

Главное, зачем нужен дифавтомат и УЗО — это защита людей от поражения электрическим током. Отключение питания в данной ситуации вызывает ток утечки, протекающий через тело человека.

Для экономии места в электрощитке нет необходимости устанавливать такой аппарат на каждую линию, но монтаж хотя бы одного УЗО после вводного автомата или электросчётчика обязателен.

Видеообзор

Источники

  • https://dip8.ru/articles/chto-takoe-uzo/
  • https://YaElectrik.ru/jelektroshhitok/uzo-chto-eto-takoe
  • https://best-stroy.ru/statya_chto-takoe-uzo_1351
  • https://elektrik.media/elektroschit/uzo-v-elektrike.html
  • https://EvoSnab.ru/oborudovanie/avtomatika/naznachenie-uzo
  • https://first-apartment.ru/uzo-shema-podklyucheniya.html
  • https://zen.yandex.ru/media/id/5ab4028148c85e41dd2e2e68/chto-takoe-uzo-v-elektrike-6123f79fef3b285db33e3d01
  • https://zen.yandex.ru/media/id/5ab4028148c85e41dd2e2e68/princip-raboty-uzo-v-odnofaznoi-seti-s-zazemleniem-i-bez-pochemu-uzo-ne-vsegda-srabotaet-61609a97e2620c77118ba501

УЗО — устройство защитного отключения: назначение, принцип действия, маркировка, выбор УЗО, схемы

Зануление: принцип действия

Для чего нужно УЗО

Виды, устройство и принцип работы УЗО

Токовая отсечка

УЗО: Назначение, причины срабатывания, подключение УЗО

Что такое УЗО в электрике | Публикации

Устройство УЗО в электротехническом оборудовании — это устройство защитного отключения.
Большинство людей знает, а некоторые могли слышать, что за устройство УЗО, для чего оно предназначено и как работает. Не углубляясь в джунгли физики, попробуем рассказать об изделии и о принципе его работы простым и понятным языком.

Итак, что мы видим из самого названия, а именно то, что данное устройство разработано для защиты от поражения электрическим током. Основной принцип работы УЗО — это сравнение величины тока по проводникам на входе и выходе из защищаемого устройства, эти токи должны быть обязательно равными. Но если они начинают хоть немного отличаться, то УЗО это видит и сразу отключает всю нагрузку от сети. Как правило, время срабатывания устройства, должно составлять не более 15-25 мс.

Приведем простой пример: происходит сбой изоляции на корпус прибора, и совсем не имеет значения, фазный это провод или это ноль, в обоих случаях при контакте человека с корпусом прибора тело человека станет проводником для тока и произойдет утечка. Именно на это и отреагирует немедленно устройство (УЗО) и отключит неисправный прибор, сохранив, таким образом, человеку жизнь. Вот, полагаю самый достаточно простой и доходчивый пример для того, кто далек от физики.

Теперь давайте рассмотрим причины, посредством которых происходит срабатывание данного устройства.

Как мы выяснили, УЗО срабатывает при утечке тока. Эту утечку могут вызывать, трещины в изоляции уже изношенных проводов в старых сооружениях. В этом случае реакция и действия устройства защиты предотвращают пожар. Возникает вопрос, что делать в данном случае? Тут ответ всего один — искать то самое возможное место, где произошла утечка и устранять проблему. Конечно, можно попробовать обойтись более легким методом, таким, как исключение из цепи УЗО, но что может произойти в таком случае, никто не сможет предугадать. Проводка может послужить еще много лет в полной исправности, а может и навлечь необратимую беду. Электричество не шутит, оно не прощает халатности.

Нередко срабатывание самого устройства защиты вызывает износ, а также пробой изоляции в бытовой технике. Такое, например, может произойти с устаревшей бытовой техникой. На практике в 50% случаев можно решить проблему от срабатывания УЗО, просто перевернув вилку в розетке. В последнее время по правилам РЭСа после установки прибора учета электроэнергии устанавливают УЗО на весь дом, квартиру с током срабатывания 100 миллиампер.

Как правило, когда проводка исправна, защита не срабатывает, но если где-то возникла утечка тока, в совокупности превышая 100 мА, УЗО отреагирует.

Далее рассмотрим, как же определить и найти ту самую утечку.

Что нужно делать? Сначала отключаем все приборы в помещении и если проблема не в них, то беремся за проводку. Задача значительно может упроститься в том случае, когда проводка абсолютно новая, и проложена правильно, а именно разбита по группам и установлены необходимые автоматы защиты. И так чтобы понять где, и определить то самое место неисправности, отключаем все автоматы и поочередно включаем каждый. Неисправная группа сразу себя выдаст. Ну, а дальше дело техники.

Поняв, какая группа неисправна, начинаем проверять розетки, светильники и дозовые коробки. Зачастую причина неисправности заключается в пробое изоляции или неисправности монтажной электропроводки, розеток либо светильников.

Нередко некоторые, назовем их, горе-электрики объединяют в розетках заземление и ноль, оправдывая это тем, что так нужно для защиты от удара током, и ссылаются на то, что все равно, в щите или на подстанции ноль соединяется с землей. Однако делать так категорически запрещено.

Еще отметим один момент, УЗО — это не защита от сверхтоков или короткого замыкания, устройство лишь реагирует в случае утечки тока. Большинство электриков, как это ни странно, этого совсем не знают, и могут спокойно поставить простое устройство УЗО вместо автомата. Чтобы защитить свои приборы и электропровода от перегрузки, нужно после УЗО установить автомат соответствующего номинала или проще всего дифференциальный автомат.

Кратко, дифференциальный автомат представляет собой два устройства в одном — и УЗО, и автомат. Но во всех случаях, чтобы не возникло проблем с электрикой лучше обратиться к профессионалам. И напоследок еще один факт: УЗО способно отключаться и при ошибочном его подключении.

OUZO Products Delivery или Fakup возле Me

Быстрая доставка

Get at as 1 час

Это все местные

Покупайте ваши фавориты

Direct CHAT

Beer

  • ALLLIN Аксессуары для коктейлей

    Крепкие напитки

    Вино

    Наборы для приготовления алкоголя

  • Напитки

    Кофе

    Энергетические напитки

    Сок

    Kombucha

    Powdered Drinks

    Soda

    Sports Drinks

    Tea

    Water

    Water Enhancers

    Probiotic Drinks

    Flavored Drink Syrups

    Slushie Drinks

  • Fresh Produce

    Frozen Food

    Meat Alternatives

    Буфетная

    Гастроном

    Выпечка

    Молочные продукты

    Мясо

    Морепродукты

  • Товары для дома

    Основники воздуха

    Уборщики

    Инструменты для очистки

    Фильтры и смягчители воды

    Одноразовая столешница

    Housewares

    Essignals для домашних хозяйств

    .

  • Уход за животными

    Здоровье домашних животных

    Средства от блох и клещей

    Товары для животных

    Игрушки для домашних животных

    Cat Care

    Dog Care

    Уход за птицами

    Уход за рыбой

    Уход за лошадью

    Уход за животным

    Рептилированный уход

    ПЭТ -посадки

    Beauty

  • Личная помощь

  • Персональная помощь 9000

  • Личная помощь 9000

  • .

    Уход за глазами

    Уход за ушами

    Женский уход

    Уход за ногами

    Уход за полостью рта

    Бритье

    Недержание мочи

    Дезодоранты и антиперспиранты

  • Health Care

    ЗДОРОВЬЕ ДЕТИ

    Взрослых Холод и Грипп.

    Эффективность

    Суперпродукты

    Средства передвижения

    Средства индивидуальной защиты

    Специальные средства

    мышечные и суставные уход

    Организатор таблеток

    ЗДОРОВЬЕ

    Каннабис

  • Детская ванна

    Детский подгузник

    Детский корм

    Baby Health Care

    Bab

  • Канцелярские товары

    Бумага

    Принадлежности для рабочего места

    Принадлежности для классных комнат

    Сумки

    Почтовые принадлежности

    Office & Business Equipment

    Портфолио. Сетевые устройства

    Телевидение

    Видеоигры и консоли

    Носимые устройства

    Кабели и шнуры

    Radios

    Security

    Hobby Electronics

    Smart Home

    Headphones

    Charging Devices

    Handheld Electronic Devices

    Headsets

    Scales

  • Sports and Outdoors

    Fitness

    Outdoors Equipment

    Sports Equipment и снаряжение

    Оборудование для отдыха

    Спорт на заднем дворе

    Спортивные сувениры

  • Дом и сад

    Мебель

    Home

    Kitchen & Dining

    Освещение и декор

    Outdoors

    Bed and Bath

  • Вечеринка и случаи

    Подарки

    Disties

    Dired

    . Чехлы

  • Одежда

    Детская одежда

    Обувь

    Аксессуары

    Униформа

    Детская одежда

    Сумки и багаж

    Women’s Apparel

    Men’s Apparel

    Maternity Clothing

    Adult Clothing

  • Automotive

    Auto Parts

    Interior Auto Accessories

    Exterior Auto Accessories

    Auto Tools

    Auto Chemicals

    Auto Performance

    Fuel Цистерны

    Средства для чистки автомобилей

    Товары для лодок

    Автомобильные клеи и герметики

    Безопасность на дорогах

    Tow Ropes

  • Цветочные

    Свежие срезы цветы

    горшечные травы

    горшечные растения

    Искусственные растения и цветы

    . Товары для рисования

    Основы для творчества

    Товары для хобби

    Товары для творчества и рукоделия для детей

  • Книги, газеты и журналы

    Газеты

    Журналы

    Книги

    Закладок

    Crossword and Word Search Buzzles

  • Улучшение дома и оборудование

    Tile и охлаждение

    9000 9000

    TIL

    Электрика

    Строительные материалы

  • Игрушки и игры

    Игрушки

    Игры

    Ролевые игры

    Piggy Banks

    Musical Instruments

Ouzo 12

750 ml

Loukatos Ouzo Ouzo

750 ml

Katsaros Distillery Greek Distilled Ouzo

750 ml

Ouzon Soda

fl oz

Athena’s Ouzo

750 мл

Metaxa Ouzo

750 мл

Metaxa Ouzo

750 мл

Hermes Ouzo

750 мл

Barbayanni Ouzo

7504 750 мл

Barbayanni Ouzo

7504 Ml

. 0005

Узо Пломари Исидорос Арванитис

750 мл

Путеводитель Instacart по узо

Известный как национальный напиток Греции, узо представляет собой дистиллированный напиток. Он имеет Защищенное обозначение происхождения Европейского Союза (PDO), что указывает на то, что он должен быть произведен в Греции, чтобы считаться узо. Подобные ликеры, произведенные на Кипре и в других соседних странах, не могут быть помечены как узо.

Узо рядом со мной

Купите любимый узо онлайн с помощью Instacart. Заказывайте узо у местных и национальных розничных продавцов рядом с вами и наслаждайтесь бесконтактной доставкой по запросу или самовывозом в течение 2 часов.

Популярные категории рядом с вами

Часто задаваемые вопросы об узо

Готовы сделать глоток? Следуйте этим рекомендациям, чтобы получить максимальное удовольствие от покупки узо:

  • Пейте в чистом виде. Большинство греков пьют узо, который подают в чистом виде в высоком узком стакане. Хотя узо часто вкуснее, когда оно прохладное, не добавляйте лед в свой бокал, иначе вы рискуете образовать кристаллы.
  • Разбавьте водой. Если вы предпочитаете более приглушенный вкус, вы можете разбавить узо прохладной водой или водой комнатной температуры. Для узо естественно казаться немного мутным, когда вы добавляете воду.
  • Лучше пить, чем стрелять. Узо лучше всего пить в неторопливом темпе. Не поддавайтесь искушению выпить его быстро, вместо этого пейте медленно.
  • Наслаждайтесь мезе. Хотя вы можете наслаждаться узо само по себе, оно часто лучше всего сочетается с легкими закусками или блюдами в стиле тапас. Подавайте с мезе, например, с небольшими тарелками осьминогов, моллюсков или мидий. Не подавайте его на ужин, который лучше всего сочетается с вином, пивом или водой.

Поскольку анис и виноградное сусло являются двумя основными ингредиентами узо, этот ликер известен своим сильным вкусом лакрицы. Если вы никогда не пробовали узо, он похож на эти отличительные напитки:

  • Самбука: бесцветный итальянский ликер с сильным анисовым вкусом, который обычно пьют после еды.
  • Раки: напиток со вкусом аниса, известный как национальный напиток Турции, который часто пьют перед едой.
  • Арак: ливанский или армянский спирт, приправленный анисом, обычно полупрозрачный или белый.
  • Pastis: французский анисовый ликер, обычно желтого или янтарного цвета.
  • Абсент: травяной спирт, приготовленный из аниса, сладкого укропа и других трав.

В зависимости от того, где вы живете, у вас может быть один или несколько вариантов покупки узо. Во многих штатах узо можно купить по телефону:

  • Магазины вина и спиртных напитков. В большинстве штатов лучше всего покупать узо в магазинах вина и спиртных напитков. Здесь вы, как правило, найдете лучший выбор алкоголя.
  • Клубы-склады: если в вашем штате клубы-склады разрешают продавать спиртные напитки, то эти оптовые магазины могут стать отличным местом для хранения узо. Поскольку они обычно продают большие бутылки, складские клубы — отличное место для покупок для вечеринки или особого случая.

Заказ узо через Instacart аналогичен совершению других покупок в приложении. Однако, когда ваш покупатель заберет ваш заказ на узо, вам нужно будет предъявить удостоверение личности, чтобы доказать, что вам не менее 21 года.

Независимо от того, планируете ли вы наслаждаться узо в чистом виде или слегка разбавленным, покупка с помощью Instacart поможет вам сэкономить массу времени. Просто добавьте предпочитаемый узо в заказ Instacart и получите удобную доставку в тот же день.

Ouzo Villas 2, Пломари — обновленные цены 2023 года

Перейти к основному содержанию
  • Информация о доме и цена дома
  • Установки
  • Правила дома
  • Обзоры гостей (4)

БЕСПЛАТНАЯ ПАРКИНА

ОВСУДА Частная ванная комната

Кухня

Комплекс Ouzo Villas 2 расположен в деревне Агиос-Исидорос на острове Лесбос, в окружении пышной зелени. К услугам гостей открытый бассейн и вид на Эгейское море. К услугам гостей просторные двухуровневые номера с камином, бесплатный Wi-Fi и бесплатная парковка на территории. Ближайший пляж находится в 300 метрах.

Выходящий на частную террасу с видом на море и горы, дом состоит из 3 отдельных спален, 2 ванных комнат, просторной гостиной и полностью оборудованной кухни с плитой, холодильником и микроволновой печью. В числе удобств стиральная машина, посудомоечная машина, кофемашина и телевизор с плоским экраном.

Музей Узо находится в 1 км от отеля Ouzo Villas, а живописная деревня Пломари — в 2 км. Расстояние до ближайшего аэропорта Митилини составляет 40 км.

Ouzo Villas 2: гостей Booking.com здесь принимают с 1 февраля 2018 г.

Показать больше

Наиболее популярные объекты

Открытый бассейн

Номера для некурящих

Бесплатный Wi-Fi

Бесплатная парковка

Удобства для гостей с ограниченными физическими возможностями

2 Семейные номера Особенности недвижимости

Топ-место: высоко оценено недавними гостями (10,0)

Бесплатная парковка на территории

Выберите даты, чтобы узнать о наличии и ценах этого объекта

Тип размещения

Sleeps



Three-Bedroom House

Bedroom 1:

1 full bed

Bedroom 2:

1 full bed

Bedroom 3:

2 односпальные кровати

Гостиная:

1 диван-кровать

Показать цены

Дом с 3 спальнями

Спальня 6 09 10 90 6

0005

Bedroom 2:

1 full bed

Bedroom 3:

2 twin beds

Living room:

1 sofa bed

Show prices

Something went неправильно — повторите попытку позже.

Что-то пошло не так. Повторите попытку позже.

Ближайшие пляжи

Вопросы и ответы по объекту

Просмотрите вопросы гостей, чтобы узнать все, что вы хотите узнать об объекте

Собственность обычно отвечает в течение нескольких часов

управляемые Plomari Touristikes Epicheiriseis lesvou Ike

Оценка обзора компании: 10 баллов на 4 обзора из 1 собственности

1. на острове вообще не хватает 5-звездочных отелей. Намерение владельцев вилл, с одной стороны, состоит в том, чтобы предоставить высококачественное роскошное жилье семьям и группам друзей, которые ищут уединение, вдали от отелей и/или апартаментов. В дополнение к функциям, упомянутым в другом месте, виллы являются экологически чистыми, используя солнечные батареи для горячей воды, тепловые насосы для кондиционирования воздуха и отопления и систему, которая прерывает их работу, когда двери или окна открыты. Для гостей, предпочитающих открытые балконы и окна вместо кондиционера, во всех проемах установлены сетки для защиты от насекомых и крышные вентиляторы в спальнях.

Хотя я живу за пределами отеля, я и персонал доступны в любое время, чтобы оказать поддержку и услуги нашим гостям.

Информация о районе

Знаменитый пляж Агиос Исидорос находится всего в 300 метрах от вилл. Есть четыре мини-маркета, ближайший из которых находится в 150 метрах. В нескольких минутах ходьбы расположены таверны, рестораны, бары и пляжные бары. Пломари является родиной узо, греческого национального напитка, и здесь есть 2 музея (Музей узо на винокурне Barbagiannis и «Мир узо» на винокурне Arvanitis), которые демонстрируют, как производится и обрабатывается узо. Центр Пломари находится в 2,5 км, и там вы можете найти банки, пункты проката автомобилей, велосипедов и велосипедов, аптеки, медицинский центр, порт и различные магазины и рестораны. Вы также можете посетить близлежащие пляжи на лодке или другом транспорте.

Знание языков

Греческий

, английский

, испанский

, португальский

Информация о районе *

Парковка

Бесплатная общественная парковка на месте (предварительный заказ не требуется).

  • Уличная парковка

Интернет

Wi-Fi доступен во всех зонах бесплатно.

Кухня

  • Высокий стул

  • Обеденный стол

  • Coffee machine

  • Cleaning products

  • Toaster

  • Stovetop

  • Kitchenware

  • Electric kettle

  • Kitchen

  • Washing machine

  • Dishwasher

  • Микроволновая печь

  • Холодильник

  • Мини-кухня

Спальня

Bathroom

  • Toilet paper

  • Towels

  • Guest bathroom

  • Bathtub or shower

  • Private Bathroom

  • Toilet

  • Free toiletries

  • Bathrobe

  • Фен

  • Душ

Гостиная

  • Столовая

  • Fireplace

  • Sitting area

Media & Technology

  • Flat-screen TV

  • Satellite channels

Room Amenities

Accessibility

Outdoors

  • Outdoor furniture

  • Столовая на открытом воздухе

  • Солярий

  • Барбекю

  • Частный бассейн

  • BBQ facilities

  • Balcony

  • Terrace

  • Garden

Outdoor swimming pool

Food & Drink

  • Wine/Champagne

  • Grocery deliveries

    Additional плата

  • Кофеварка/чайник

Мероприятия

  • Верховая езда

    Доплата

  • Diving

    Additional charge

  • Cycling

    Off-site

  • Hiking

    Additional charge

  • Fishing

    Additional charge

Outdoor & View

  • Mountain view

  • Вид на бассейн

  • Вид на сад

  • Вид на океан

Характеристики здания

  • Detached

Transportation

  • Bicycle rental

    Additional charge

  • Car rental

Front Desk Services

Entertainment & Family Services

Cleaning Services

  • Laundry

Разное

Безопасность

Знание языков

  • Английский

  • Испанский

  • Португальский

Домашние правила

Ouzo Villas 2 принимает особые пожелания — добавьте их на следующем шаге!

Регистрироваться

14:00–00:00

Проверить

До 12:00

Отмена/
предоплата

Правила отмены бронирования и предоплаты зависят от типа размещения.

Пожалуйста, введите даты вашего пребывания и проверьте, какие условия применяются к предпочитаемому вами номеру.

Дети и кровати

Детская политика

Дети всех возрастов приветствуются.

Дети в возрасте 15 лет и старше считаются взрослыми в этом отеле.

Чтобы увидеть правильные цены и информацию о занятости, добавьте в поиск количество и возраст детей в вашей группе.

Детские кроватки и дополнительные кровати

Детские кроватки и дополнительные кровати не предоставляются.

Без возрастных ограничений

Для регистрации нет ограничений по возрасту

Ouzo Villas 2 принимает эти карты и оставляет за собой право предварительного блокирования средств на карте до вашего приезда.

РубрикаРазное
