УЗО что это такое в электрике, схема подключения

Думаю, если Вы читаете эту статью, то уже начали задаваться вопросом: «Что такое УЗО в электрике?» Аббревиатура УЗО переводится как устройство защитного отключения и касается электричества.

В настоящее время электрическая проводка обеспечена надежной защитной оболочкой. Но и здесь иногда случаются утечки электричества. Они происходят в достаточно небольших размерах, но могут оказать пагубное влияние на человека. Вот здесь УЗО реагирует на превышение значения тока утечки и автоматически отключает поступление электричества.

В статье Вы сможете более детально познакомиться с тем, как это происходит. Вы прочитаете информацию о том, как УЗО может защитить помещение от угрозы пожаров. Изучайте информацию и применяйте полученные знания на практике.

Содержание

• 1 Устройство защитного отключения (УЗО) – описание
• 2 Принцип работы УЗО (УЗО-Д)
• 3 Что такое УЗО в электрике и как его правильно подключить
  • 3. 1 Что делает УЗО?
  • 3.2 В каких случаях УЗО оказывается полезно?
  • 3.3 Когда УЗО не поможет?
  • 3.4 Сколько штук УЗО нужно иметь?
  • 3.5 В каких случаях установка УЗО нецелесообразна?
• 4 Виды УЗО
  • 4.1 Электромеханические УЗО
  • 4.2 Электронные УЗО
• 5 Характеристики УЗО
• 6 Отличие дифференциального автомата от УЗО
• 7 Подключение УЗО в квартире

Устройство защитного отключения (УЗО) – описание

Многие люди слышали о том, что существует устройство защитного отключения – УЗО, но, что такое УЗО, для чего оно нужно в электрике, какие функции должно выполнять и можно ли вообще его не использовать в сети, знает не так много человек.

Для того, чтобы получить полное представление о том, что такое узо в электрике, о его функциях, устройстве, принципе работы нужно работать в области электрики, иметь диплом, но общие принципы действия и описание этого устройства сможет понять любой человек.

В большинстве квартир и домов не применяется и не применялось раньше УЗО, поэтому многие и не знают для чего его устанавливать, как оно работает.

Если говорить языком, принятым среди электриков, то УЗО, или устройство защитного отключения, представляет собой механический коммутационный прибор, служащий для автоматического прерывания цепи при превышении тока небаланса заданного значения, возникающего при определенных условиях.

Разные модели УЗО уже довольно давно продаются на рынке, многие профессионалы отлично знакомы с принципом их устройства, работы и активно применяют их при построении электрической проводки. Но многие электрики, хозяева домов и квартир, которые сами занимаются монтажом электрической системы не зная о преимуществах применения УЗО пренебрегают этим мощным средством предназначенным для защиты.

УЗО отлично защищает людей от поражения электричеством в случаях когда произошло нарушение изоляции, при случайных прикосновениях к токопроводящим неизолированным частям различного вида электрического оборудования и защищает имущество от теплового воздействия тока.

Самым вероятным местом поражения током в доме или квартире является кухня и ванная, где установлено очень большое количество электрических приборов, есть естественные заземлители – газовые, водопроводные трубы, мало свободного места и повышенная влажность воздуха.

Что понимается под выражением «утечка тока»? Под этим выражением понимается любой ток проходящий мимо электропроводки или мимо подключенных в сеть приборов. Вот как раз на эту утечку тока и реагирует УЗО, если ток пошел мимо электропроводки или электроприбора УЗО срабатывает и отключает сеть.

Токи утечки обычно имеют малые значения, поэтому защита от короткого замыкания и от перегрузки, которую обеспечивают обычные автоматические выключатели, на токи утечки не реагируют. Как видим, УЗО защищает от пожара, возникающего при замыкании при воспламенении тлеющей изоляции, и от поражения током людей.

Практически каждый человек за свою жизнь подвергался удару током в домашней сети напряжением 220 вольт. Этот ток составляет примерно 4-5 миллиампера, а если бы сила тока была большей, то опасность для здоровья и жизни значительно увеличилась.

Чтобы человека ударило током не обязательно нужно ковыряться в розетке или лезть в распределительный щит, достаточно просто дотронуться до стиральной машинки или холодильника, плойки и других приборов. Но почему так происходит?

Ответ простой – в том случае если в любом электрическом приборе нарушается изоляция токоведущих проводов, они начнут пропускать ток на корпус. То есть корпус прибора окажется под напряжением, а это все равно, что прикоснутся к оголенному проводу.

При прикосновении к такому прибору возникает ток замыкания с землей и если прибор не имеет заземления, то током ударит человека.

В большей части домов и квартир нет возможности заземлить корпуса электрических приборов, это не предусмотрено конструкцией, схемой проводки. От такого удара не сможет защитить никакой супер автоматический выключатель, установленный в щитке.

Гарантию от поражения током в таких случаях дает только применение более надежного и совершенного прибора, каким и является УЗО.

УЗО – это прибор, защищающий от токов утечки путем отключения сети в случае их появления. В случае, когда произойдет выше описанная ситуация с повреждением изоляции какого-либо прибора, то по телу человека, который замыкает цепь фаза-земля ударит током.

Но поскольку сила тока утечки не очень большая, в сравнении с номинальным током, то обычные автоматы этого не чувствуют и не отключатся. А человек в тоже время может и погибнуть при определенных условиях. УЗО, в отличии от автоматов, сразу среагирует на возникновение тока утечки и моментально разорвет цепь.

Что такое узо в электрике

Принцип работы УЗО (УЗО-Д)

В основе работы УЗО-Д заложена фиксация тока утечки на «землю» и отключения сети при ее появлении. Факт утечки обнаруживается по разнице между токами: выходящим из УЗО и возвращающимся в него через нейтраль.

Если сеть в порядке, то они равны по величине, но противоположны по направлению. При появлении утечки, например, человек коснулся провода, часть тока уйдет через его тело «на землю» по другому контуру, и в итоге ток возвращающийся в УЗО через нейтраль будет меньше выходящего.

Такая же ситуация возникнет, если в каком-то электроприборе нагрузки нарушилась изоляция и под напряжением оказался корпус или другая деталь. Человек, задев за них создаст дополнительный контур «на землю», часть тока пойдет по нему и баланс нарушится (эта ситуация показана на рисунке).

Разницу между выходящим и входящим токами засекает трансформатор с сердечником в виде кольца. Фазный провод и нейтраль N проходят внутри него и служат первичной обмоткой. Вторичная обмотка подключается к исполнительному механизму, размыкающему контакты.

Разумеется, при повреждении изоляции контур ответвления может образоваться и без «участия» человека, но и в этом случае УЗО также сработает и защитит участок сети от опасных последствий (например, нагрева и пожара). Символом «Т» на рисунке обозначена кнопка, включающая схему тестирования устройства – УЗО -Д должно сработать при ее нажатии.

Этот же принцип используется и для трехфазных устройств защиты, однако в них дифференциальный ток во вторичной обмотке появляется не только при утечках, но и при «перекосе фаз» (неравномерно распределенной между фазами нагрузке), поэтому разработаны дополнительные схемы, исключающие срабатывание из-за нарушения симметрии.

Что такое УЗО в электрике и как его правильно подключить

Практика показала, что УЗО, которое еще иногда называют дифференциальным выключателем, очень эффективное защитное устройство для быта, и сегодня только в одной Западной части Европы применяется сотни миллионов этих приборов разного типа.

Но все же, что такое узо в электрике? – это современное, очень эффективное, во многих схемах безальтернативное средство призванное защищать людей от поражения электричеством.

УЗО также защищает электроустановки от возникновения пожара, от возгорания, которое может произойти в результате протекания тока утечки.

Понятие – устройство защитного отключения, принятое в литературе, самым точным образом определяет значение этого прибора, само название говорит за себя – это оборудование отключающее электричество с целью защиты. Но, что и кого оно защищает?

Если автоматический выключатель должен защищать электрическую проводку, то УЗО служит на страже безопасности людей. Оно обеспечивает отключение напряжения при утечке тока на землю.

Что делает УЗО?

Устройства защитного отключения (УЗО) постоянно сравнивают ток, протекающий к электроприбору с током, протекающим от электроприбора (по нейтрали) и распознает утечку из электросети по появлению разницы между входящим и выходящим токами.

Когда разность токов достигает опасного для жизни человека значения (обычно это 30 мА), то УЗО отключает напряжение. Таким образом, ток утечки, текущий через поврежденную изоляцию или через тело человека, не успевают причинить вреда, т.к. время срабатывания УЗО очень мало.

В каких случаях УЗО оказывается полезно?

В случаях повреждения изоляции проводов в электроприборах. Например, внутри стиральной машинки повреждена изоляция на фазном проводе, в результате чего он коснулся корпуса.

Устройство защитного отключения (УЗО) тут-же отключит электричество, потому что ток, ушедший в квартиру по фазному проводу, не вернулся в УЗО (с корпуса машинки он по проводу «заземления» вернулся в щиток, минуя УЗО и следовательно, входящий и исходящий токи через УЗО оказались различны).

При неосторожном обращении с электропроводкой. Вот классический пример. Мужчина сверлит стену, опираясь голой ногой на батарею, и попадает в фазный провод. Ток, пройдя по цепи «металлический корпус дрели — рука — грудная клетка — нога — батарея» вызывает паралич сердца и/или остановку дыхания.

Но если есть УЗО, то оно сразу «почувствует», что часть тока не вернулось (та часть, которая прошла через человека и ушла в батарею). Напряжение будет отключено столь быстро, что беды не случится. Конечно, человека током дернет, но не более того.

Когда УЗО не поможет?

Увы, Устройства защитного отключения не так уж интеллектуально, чтобы различить, что именно включено в электрическую цепь — человек или лампочка. Если утечки тока нет — все в порядке. Почему тогда считается, что УЗО значительно повышает безопасность?

Да потому, что подавляющее большинство случаев поражения электрическим током так или иначе связано с утечкой тока — ситуацией, которую распознает УЗО. Вероятность возникновения опасных для жизни ситуаций (т. е. когда ток проходит через грудь) без утечки значительно ниже.

Сколько штук УЗО нужно иметь?

Точное количество приборов Устройство защитного отключения (УЗО), которое Вам потребуется, сможет определить лишь специалист после проведения соответствующих расчетов. Например, в однокомнатной квартире скорее всего будет достаточно одного УЗО, рассчитанного на ток утечки в 30 мА.

В четырехкомнатной квартире, где установлено пятнадцать групп розеток, лучше использовать 5 УЗО, а также по одному УЗО на всю группу освещения, электроплиту и водонагреватель. Для контроля всей электропроводки на входе в коттедж можно установить дополнительно к расчетным одно общее УЗО с номинальным отключающим током 300 мА.

Однако, чтобы не перегружать домашнюю сеть лишней автоматикой, рациональнее использовать дифференциальные автоматы.

В каких случаях установка УЗО нецелесообразна?

Например, в случае старой ветхой проводки. Свойство устройства защитного отключения (УЗО) обнаруживать утечку тока может принести больше проблем, чем пользы, если оно начнет непредсказуемо срабатывать.

А при старой электропроводке это может начаться в любой момент, даже при первом включении УЗО. Поэтому в такой ситуации лучшим выбором, возможно, будет не устанавливать УЗО в цепь электроснабжения всей квартиры, а в местах с повышенной опасностью использовать розетки с встроенным УЗО.

Прежде, чем купить устройство защитного отключения (УЗО) следует обратить внимание на маркировку прибора — на лицевой панели каждого УЗО обязательно должно присутствовать значение номинального тока, который оно способно проводить в продолжительном режиме, и номинального отключающего дифференциального тока, вызывающего срабатывание устройства. Остальные сведения можно располагать и на боковых поверхностях.

Стоит также отметить, что помимо оригинальных УЗО известных производителей на белорусском рынке появилось огромное количество самых разнообразных подделок УЗО неустановленного происхождения и имеющих часто привлекательный внешний вид, но по техническим параметрам не выдерживающих даже приемосдаточных испытаний.

Применение подобных устройств совершенно недопустимо, поэтому, при выборе УЗО необходимо обратить внимание и на наличие сопроводительной технической документации, в том числе обязательно двух сертификатов — сертификата соответствия и сертификата пожарной безопасности.

Виды УЗО

УЗО бывают разные — трехфазные и однофазные… Но на этом деление УЗО на подклассы не завершается. В настоящий момент на рынке присутствуют 2 принципиально различающиеся категории УЗО:

1. электромеханические (независящие от сети),
2. электронные(зависящие от сети).

Рассмотрим по отдельности принцип действия каждой из категорий.

Электромеханические УЗО

Родоначальники УЗО – электромеханические. В основе принцип точной механики т. е. заглянув внутрь такого УЗО вы не увидите компараторов операционных усилителей, логики и тому подобного.

Состоит из нескольких основных компонентов:
• Так называемый трансформатор тока нулевой последовательности, его цель отследить ток утечки и передать его с неким Ктр на вторичную обмотку( I 2), I ут= I 2*Ктр (весьма идеализированная формула, однако отражающая суть процесса).
• Чувствительный магнитоэлектрический элемент (запираемый т.е. при срабатывании без внешнего вмешательства не может вернуться в исходное состояние – защелка) – играет роль порогового элемента.
• Реле – обеспечивает расцепление в случае если сработала защелка.

Данный тип УЗО требует высокоточной механики для чувствительного магнитоэлектрического элемента. В настоящий момент всего несколько мировых компаний продают электромеханические УЗО. Их стоимость значительно выше цены на электронные УЗО.

Почему же в большинстве стран мира получили распространение именно электромеханические УЗО? Все очень просто – данный тип УЗО сработает в случае обнаружения тока утечки при любом уровне напряжения в сети.

Почему этот фактор(независимость от уровня напряжения сети) столь важен?

Это вызвано тем что при использовании работоспособного(исправного) электромеханического УЗО мы гарантируем в 100% случаях срабатывание реле и соответственно отключение подачи энергии потребителю.

В электронных УЗО этот параметр тоже велик, но не равен 100%(как будет показано далее это связанно с тем что при определенном уровне напряжения сети схема электронного УЗО окажется не работоспособной), а в нашем случае каждый процент – это возможно человеческие жизни (будь то прямая угроза жизни человека при касании им проводов, либо косвенная, при возникновении пожара от обгорания изоляции).

В большинстве так называемых “развитых” стран электромеханические УЗО – это эталон и устройство обязательное к повсеместному использованию. В нашей стране постепенно идут подвижки в сторону обязательного использования УЗО, однако потребителю в большинстве случаев не дается информации о типе УЗО, что влечет за собой использование дешевых электронных УЗО.

Электронные УЗО

Такими УЗО наводнен любой строительный рынок. Стоимость на электронные УЗО местами ниже чем на электромеханические до 10 раз.

Недостаток таких УЗО, как уже писалось выше, не 100% гарантия при исправном УЗО получить его срабатывание в следствии появления тока утечки. Достоинство – дешевизна и доступность.

В принципе электронное УЗО строится по той же схеме, что и электромеханическое (Рис.1). Разница заключается в том, что место чувствительного магнитоэлектрического элемента занимает элемент сравнения (компаратор, стабилитрон). Для работоспособности такой схемы понадобится выпрямитель, небольшой фильтр,(возможно даже КРЕН).

Т.к. трансформатор тока нулевой последовательности – понижающий (в десятки раз), то также необходима цепочка усиления сигнала, которая кроме полезного сигнала также будет усиливать помеху(или сигнал небаланса присутствующий при нулевом токе утечки). Из вышесказанного очевидно, что момент срабатывании реле, в данном типе УЗО определяется не только током утечки, но и сетевым напряжением.

Если Вы не можете позволить себе электромеханическое УЗО, то брать электронное УЗО все же стоит, т.к. оно обеспечивает срабатывание в большинстве случаев.

Существуют также случаи, когда покупать дорогое электромеханическое УЗО не имеет смысла. Одним из таких случаев является использование при питании квартиры/дома стабилизатора, либо источника бесперебойного питания (ИБП). В этом случае брать электромеханическое УЗО смысла не имеет.

Сразу отмечу, что я веду речь о категориях УЗО их плюсах и минусах, а не о конкретных моделях т.к. Вы можете купить некачественно УЗО как электромеханического так и электронного типов. При покупке спрашивайте сертификат соответствия, т.к. многие электронные УЗО представленные на нашем рынке не сертифицированы.

Характеристики УЗО

• Производитель.
• Наименование модели. В данном случае буквы «ВД», в названии модели, означают «Выключатель Дифференциальный».
• Рабочий ток. Максимальная величина тока, который данное УЗО может коммутировать. Другими словами, если на линии, которое защищает УЗО с рабочим током 25А будет нагрузка 30А, устройство выйдет из строя.
• Параметры электрической сети. Здесь указываются два основных параметра под которые рассчитанное данное устройство: напряжение – 230В и частота – 50Гц. Это стандартные характеристики для бытовой электросети в России.
• Ток утечки. Величина тока утечки, при котором сработает УЗО.
• Тип УЗО. В данном случае это устройство «АС», для переменного тока. Подробнее все типы мы рассмотрим далее.
• Рабочий температурный диапазон. От -25 до +40 градусов Цельсия.
• Номинальный условный ток короткого замыкания. Это величина возможного тока при КЗ, которое сможет выдержать УЗО без потери работоспособности, если будет защищена автоматическим выключателем соответствующего номинала.
• Схема устройства УЗО. В зависимости от производителя, маркировки на устройствах могут незначительно отличаться, добавляться или убираться некоторые характеристики. Но основа везде одинакова и такие важные показатели как рабочий ток и ток утечки, указываются всеми и всегда.

Отличие дифференциального автомата от УЗО

Устройство защитного отключения (УЗО) — коммутационный аппарат, который защищает человека от прямого или косвенного поражения электрическим током, а также контролирует текущее состояние электропроводки, и при возникновении в ней каких-либо повреждений в виде утечек, отключает ее.

УЗО не защищает электропроводку и электрооборудование от коротких замыканий и перегрузки — его самого необходимо защищать, устанавливая перед ним автоматический выключатель.

Дифференциальный автомат

(дифавтомат) — это коммутационный аппарат, который совмещает в одном корпусе и автоматический выключатель, и УЗО, т.е. дифференциальный автомат способен защищать электрическую сеть от коротких замыканий и перегрузов, а также от возникновения утечек, связанных с повреждением электропроводки, электрических приборов и при попадании человека под напряжение.

Дифференциальный автомат = УЗО + Автомат.

Подключение УЗО в квартире

Типовая схема подключения УЗО в квартире приведена на рисунке. Видно, что общее УЗО включается как можно ближе к вводу, но после счетчика и главного (подъездного) автомата.

Там же на врезке показано, что в системе TN-C общее УЗО включать нельзя. При необходимости отдельных УЗО для групп потребителей их включают сразу же ЗА соответствующими автоматами, выделено желтым на рисунке.

Номинальный ток вторичных УЗО берут на ступень-две выше, чем у «своего» автомата: для ВА-101-1/16 – 20 или 25 А; ВА-101-1/32 – 40 или 50 А. Но это в новых домах, а в старых, где защита нужнее всего: земли нет, проводка аховая? Кто-то там обещал просветить на предмет подключения УЗО без земли. Верно, как раз до этого дело и дошло.

Помните, что:
• Ставить общее УЗО или дифавтомат на квартиру с проводкой TN-C недопустимо.
• Потенциально опасные потребители должны быть защищены отдельными УЗО.
• Защитные проводники розеток или розеточных групп, предназначенных для подключения таких потребителей, должны быть кратчайшим путем заведены на ВХОДНУЮ нулевую клемму УЗО, см. схему справа.
• Допускается каскадное включение УЗО при условии, что верхние (ближние к электровводу УЗО) менее чувствительны, чем оконечные.

Человек сообразительный, но незнакомый с тонкостями электродинамики (чем, кстати, грешат и многие дипломированные электрики-силовики) может возразить: «Погодите, а в чем проблема-то? Ставим общее УЗО, заводим на его входной ноль все РЕ – и готово, защитный проводник не коммутируется, заземлились без земли!»

Так, да не так. Отрезок РЕ с соответствующим отрезком нуля и эквивалентным сопротивлением потребителя R образуют петлю, охватывающую магнитопровод дифтрансформатора, см. принцип работы УЗО-Д. Т.е., на магнитопроводе появляется ПАРАЗИТНАЯ обмотка, нагруженная на R. Хотя R мало (48,4 Ом/кВт), на синусоиде в 50 Гц влиянием паразитной обмотки можно пренебречь: длина волны излучения – 6000 км.

Электромагнитное поле установки и шнура к ней также исключаем из рассмотрения. Первое сосредоточено внутри аппарата, иначе он не пройдет сертификацию и не поступит в продажу. В шнуре же провода проходят вплотную друг к другу, и их поле сосредоточено между ними независимо от частоты, это т. наз. Т-волна.

Но при пробое на корпус электроустановки или при наличии наводок в сети по паразитной петле проскакивает короткий мощный импульс тока.

В зависимости от конкретных факторов (просчитать которые точно может только специалист с опытом научной работы и на мощном компьютере) возможны два варианта:
1. «Анти-дифференциальный» эффект: всплеск тока в паразитной обмотке компенсирует разбаланс токов в фазе и нуле и УЗО будет, что называется, мирно сопеть носиком в подушку, когда на проводах уже повисла скрюченная головешка. Случай исключительно редкий, но крайне опасный.
2. Также возможен «супер-дифференциальный» эффект: наводка усиливает разбаланс токов, и УЗО срабатывает без утечки, побуждая хозяина к тягостным размышлениям: почему то и дело выбивает УЗО, если в квартире все исправно?

Величина обоих эффектов сильно зависит от размеров паразитной петли; тут сказывается ее открытость, «антенность». При длине РЕ до полуметра эффекты пренебрежимо малы, но уже при его длине в 2 м вероятность несработки УЗО возрастает до 0,01% По цифрам это мало, но по статистике – 1 шанс из 10 000. Когда речь идет о человеческой жизни, это недопустимо много. А если в квартире без заземления проложена паутина из «защитных» проводников, то чего удивляться, если УЗО «вышибает» при включении зарядки мобильника.

В квартире с повышенной пожароопасностью допустимо, при обязательном наличии индивидуальных УЗО потребителей, включенных по рекомендуемой схеме, ставить и общее ПОЖАРНОЕ УЗО на 100 мА разбаланса и с номинальным током на ступень выше, чем у защитных, независимо от тока отсечки автомата.

В описанном выше примере для хрущевки нужно подключить УЗО и автомат, но не дифавтомат! При выбивании автомата УЗО должно остаться в работе, иначе резко возрастает вероятность несчастного случая.

Поэтому УЗО по номиналу нужно брать на две ступени выше автомата (63 А для разобранного примера), а по разбалансу – на ступень выше оконечных 30 мА (100 мА). Еще раз: в дифавтоматах номинал УЗО делают на ступень выше тока отсечки, поэтому для проводки без земли они не годятся.

Автор:
Сергей Владимирович, инженер-электрик.
Подробнее об авторе.

что это такое в электрике? Цена и расшифровка, отличия от автомата

УЗО – устройство защитного отключения, отсекающее подачу тока в цепь при утечке на землю и тем самым предохраняющее от поражения током. Этот тип электрооборудования используется там, где нет возможности подключиться к заземлению, а это не только в быту, но и на производстве, где утечка тока через металлический корпус, также очень распространенное явление.

• Область применения ↓
• Устройство ↓
• Где устанавливается? ↓
• Типы и классификация ↓
• Критерии выбора и стоимость ↓
• Как правильно установить и подключить? ↓
• Этапы работы ↓

Некоторые производители оснащают свою технику УЗО, благодаря чему, пользователю не приходится отдельно приобретать и устанавливать его.

Устройства защитного отключения – это электротехническая защитная аппаратура, предназначенная для работы в сетях переменного тока 220 и 380 вольт, в однофазных и трехфазных цепях. Прибор выполнен в корпусе из негорючего ПВХ и рассчитан на протекание тока различной величины.

УЗО выпускаются с пределом по току утечки с номиналами, согласно стандарту:

• 10 мА;
• 30 мА;
• 100 мА;
• 300 мА;
• 500 мА;

Еще один параметр прибора – это номинальный ток нагрузки, который устройство может транзитом пропускать через себя.

Область применения

Поскольку устройства используются для защиты, то применять их целесообразно везде, где работают электрические аппараты, не оснащенные защитой от постороннего доступа, то есть там, где возможно случайное прикосновение.

В промышленности, для этих целей применяется заземляющий контур, однако, в большинстве жилых домов постройки советского периода, он отсутствует, и до появления УЗО в широком доступе, жители квартир подвергали себя опасности.

То же самое относится и к офисным электрическим сетям, серверным и другим помещениям, где используется электрическое оборудование и нет заземляющей шины.

УЗО используется в электрических сетях 220/380 вольт, для предотвращения электротравм, при пробитии фазы на корпус.

В большинстве случаев, появление потенциала на корпусе, не приводит к сбою в функционировании, поэтому, человеку, несведущему в вопросах электробезопасности, может показаться, что никакой опасности нет.

Устройство может устанавливаться перед конкретным прибором или на вводе в квартиру, в зависимости от необходимости.

Устройство

Не следует путать УЗО и автоматический выключатель, между ними есть существенные различия в конструкции, принципе действия и назначении:

1. АВ предназначен для подачи или отключения нагрузки, защиты от короткого замыкания и перегрева.
2. УЗО предназначено для предотвращения токов утечки и защиты от поражения током.
3. АВ реагирует на выделение тепла при прохождении больших токов и токи КЗ.
4. УЗО реагирует на ток утечки и не предохраняет цепь от КЗ и перегрева.

Тем не менее, очень часто можно встретить конструктивное исполнение в виде автомата и УЗО в одном корпусе, что достаточно удобно, особенно, если аппаратура размещается в небольшом щитке. Также, можно приобрести и отдельно каждое из устройств.

Работа УЗО построена на использовании дифференциального трансформатора тока, имеющего три обмотки – две первичных, включенных последовательно в фазный и нулевой провод и одну вторичную, от которой питается поляризованное реле.

Оно может быть электромеханическим или электронным, из-за чего различают электронные или механические устройства ЗО. Когда ток утечки отсутствует, первичные обмотки не возбуждаются.

В случае появления утечки на землю через корпус, сила тока в обмотках увеличивается, что приводит к появлению напряжения во вторичной обмотке, питающей поляризованное реле. Последнее приводит в действие пружинный механизм и отсекает потребителя от сети одновременно по нулю и фазе.

Где устанавливается?

Устройства защиты устанавливаются в электрическом щите, либо непосредственно перед нагрузкой, но только после узла учета электрической энергии. Последний вариант, как правило, используется в технологических помещениях, и для нагрузки без стационарного сетевого шнура.

Обычно, применяется установка для отсечки какой-то конкретной нагрузки, так как УЗО установленное на вводе, отключит всю электросеть.

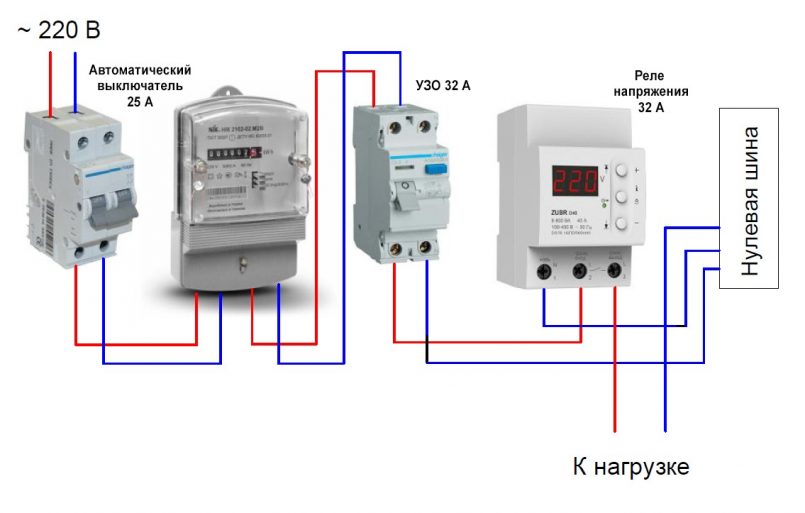

Порядок установки, начиная от счетчика:

1. Автоматический выключатель.
2. УЗО.

При установке комбинированного прибора, необходимость в сохранении такой последовательности отпадает.

Типы и классификация

Маркировка

Принято различать три типа УЗО по роду дифференциального тока утечки, для чего наносится соответствующая маркировка на корпусе:

1. АС – синусоидальный переменный, внезапный, либо нарастающий.
2. А – синусоидальный переменный, внезапный, либо нарастающий и выпрямленный пульсирующий.
3. В – переменный и постоянный.

Устройства классифицируются по следующим параметрам:

1. По стойкости при импульсном напряжении:
   • отключающие ток при его наличии;
   • устойчивые к импульсному напряжению;
2. По способу действия:
   • не имеющие вспомогательного питания;
   • подключаемые к вспомогательному питанию;
   • с питанием и автоматическим отключением при его отказе;
3. По способу установки:
   • стационарные, с монтажом на DIN рейку;
   • переносные, с гибкими удлинителями;
4. По числу полюсов:
   • двухпроводные с одним полюсом;
   • двухполюсные;
   • трехпроводные двухполюсные;
   • трехполюсные;
   • четырехпроводные трехполюсные;
   • четырехполюсные;
5. По виду защиты от перегрузок:
   • оснащаемые защитой от перегрузок;
   • без защиты;
6. По возможности регулирования:
   • не регулируемые.
   • с плавной регулировкой;
   • со ступенчатой регулировкой;
7. Технические параметры:
   • для однофазных цепей;
   • для трехфазных цепей;

Критерии выбора и стоимость

При покупке УЗО учитывается значение тока утечки, а также номинальный ток нагрузки, на который был рассчитан автоматический выключатель. Однако, для устройства защиты, данное значение должно выбираться на порядок выше, чем у автомата.

Дело в том, что диффавтомат довольно дорогостоящее оборудование и, как правило, дешевле приобрести модель без функции отключения в случае возникновения КЗ.

Выбранный же в соответствии с вышеописанным порядком, он не выйдет из строя, если произойдет замыкание, а выключатель обесточит цепь. Для жилых помещений рекомендуется устанавливать дифавтоматы с током утечки не более 30 мА, поскольку большее значение уже опасно для жизни.

Это оборудование, даже для бытовой установки, имеет достаточно высокую стоимость, что объясняется несколькими причинами.

Основная из них – это наличие дифференциального трансформатора, он выполняется из дорогостоящих материалов, и составляет до 50% всей стоимости.

Чем большее количество полюсов в аппарате, тем он дороже, кроме того, имеет значение конструкция реле – электромеханическое или электронное, а также наличие дополнительных опций.

Играет роль и название торговой марки. Так, например, аппарат на 30 мА, для установки дома, от российской компании IEK можно приобрести в среднем за 10 $. От известной же во всем мире французской Legrand минимум в два раза дороже.

Как правильно установить и подключить?

Схема подключения

Установка и монтаж любого электротехнического оборудования требует соответствующей квалификации, тем более, если это касается средств безопасности.

Для работы понадобится:

1. УЗО.
2. Крестообразная отвертка.
3. Индикатор напряжения, мультиметр.
4. Монтажный нож.
5. Соединительные провода.
6. Перфоратор, сверло и корпус для УЗО – в том случае, если монтаж производится непосредственно возле потребителя.

Этапы работы

Монтаж возле потребителя:

1. Размечаем место установки корпуса и просверливаем отверстия для монтажа.
2. Монтируем корпус и подводим провода.
3. Проверяем отсутствие напряжения на фазе, зачищаем провода ножом и заводим в соответствующие разъемы с маркировкой L и N, строго соблюдая полярность, как указано на схеме.
4. УЗО фиксируется на DIN рейке в корпусе, после чего можно подать напряжение и проверить работу нажав кнопку «TEST»

Монтаж в электрощите:

1. Найти необходимую пару проводов и определить полярность.
2. Отключить питание и зачистить проводники.
3. Установить УЗО на DIN рейку и подсоединить провода, к соответствующим разъемам, соблюдая полярность.
4. Включить питание и протестировать работу.

Современные аппараты защиты выполнены таким образом, что ошибиться в установке невозможно. Основная ошибка допускается на стадии расчета, как правило, это неверный выбор предела рабочего тока относительно параметров автоматического выключателя.

Если данное значение ниже или соответствует тому, на которое рассчитан АВ, то устройство защиты выходит из строя и в большинстве случаев, восстановлению не подлежит.

Статья была полезна?

0,00 (оценок: 0)

Причины срабатывания автомата узо и почему выходят из строя но бояре, насосы

• Принцип действия и работа УЗО
• Мотивационные растения УЗО. Опасный для организма человека электрический ток
• Выбор УЗО в зависимости от токов утечки
• Причины утечки тока
• Типы и УЗО; визуальное и техническое обозначение
• Форумы RCD
• срабатывание УЗО, причины первичных и вторичных
• Основные типы подключения УЗО
• Одно охранное устройство и несколько автоматических выключателей
• Основные виды неправильного подключения УЗО, смещения нуля защитного проводника и
• Преобразователь ваты в ампер, онлайн калькулятор

Первичная защита организма человека от действия опасных напряжений и токов в бытовых электрических сетях и установка защитных устройств. Кроме того, УЗО используется для защиты электроприборов от аварийных режимов работы в сетях бытового электроснабжения и постоянного и переменного синусоидального тока. Но срабатывает очень часто, и отечественных потребителей интересует, почему отключено УЗО на УЗО или постоянно включено.

Принцип действия и работа УЗО

Рис.1 Рабочие места УЗО

Сумма токов, входящих в секцию, должна равняться токам, которые идут. Это основной принцип работы данного агрегата отбойного молотка. Причина срабатывания УЗО в источнике питания — это то, что токи, которые идут от участка электрической сети, не равны токам, которые входят в эту сеть. Эта разница является величиной тока утечки или дифференциального тока. Векторная сумма токов в фазных проводах ( I1 ) Должен быть равен току в нейтральном проводнике ( I2 ). Они одинаковы по размеру, но направлены в разные стороны и поэтому компенсируют друг друга, а ЭДС (электродвижущая сила) отсутствует. Если эти токи не равны, значит, разница между ними и есть ток утечки. Он в свою очередь создает ЭДС а она в свою очередь через соленоид воздействует на запорный механизм и УЗО отключается.

Мотивационные растения УЗО. Опасный для организма человека электрический ток

На Рис.1 Нормальный режим I 1 = I 2. При прикосновении человека к оголенным проводам возникает дифференциальный ток I∆n . Если вычислить ток, который пройдет через человека, то получится I = 230/ R _нет , А, где 230 Ток от бытовой электросети, R _нет — сопротивление человека . Хотя у каждого человека эта характеристика индивидуальна, но принято считать около 1 кОм (1000 Ом). В итоге получаем 230/1000 = 23 мА. Следует отметить, что порог чувствительности у человека начинается с 0,6 – 1,5 мА. При этом ток раздражения у человека ощутим. При силе тока в 10 – 15 мА у человека возникает мышечный спазм, и этот ток называют неотпускающим. В этом случае человек не может самостоятельно освободить оголенный провод, если он его взял. в настоящее время 90 – 100 мА возникает фибрилляционный ток. При таком токе сердечная мышца хаотично сокращается и через несколько секунд переходит в остановку сердца. Безопасным для человека считается ток 2 мА при его прохождении более 10 с, а если более 120 с, то безопасным током 6 мА. Эти токи, а также время отключения необходимо иметь в виду при выборе УЗО, чтобы понимать, что будет с вами, если вы попадете под опасное напряжение. По этим причинам помните, если обогреватель отключен УЗО, это избавит вас от минимума дискомфорта.

Выбор УЗО в зависимости от токов утечки

по СП31-110-2003 п.А.4.15 , при питании санузла от отдельной линии необходимо предусмотреть УЗО 10 мА, если линия общая с кухня и коридор, необходимо установить УЗО на ток до 30 мА. Для обычных бытовых линий электропередач (розетки, освещение) защитное устройство выбирают на максимальный ток 30 мА ( ПУЭ п. 7.1.79.). УЗО на дифференциальные токи 100 и 500 мА как видно выше, не защищают тело человека от опасного напряжения, а основное назначение это противопожарная защита. При установке автоматического выключателя нужно понимать, что он не защищает от длительных перегрузок, максимальных токов или высоких напряжений. По этим причинам эта установка должна быть в сочетании с автоматическим выключателем с электромагнитным и тепловым расцепителем, а для защиты от перенапряжения должны быть установлены реле или ограничители перенапряжения (устройство защиты от перенапряжения). По этим причинам, если ТЕРМЭКС отключает УЗО, и автомат не работает, то причина выхода из строя — ток утечки.

Если УЗО отключается одновременно с автоматическим выключателем, причиной неисправности могут быть как дифференциальные токи, так и максимальные токи, возникающие при КЗ.

Причины возникновения тока утечки

Вы должны хорошо понимать, что наличие тока утечки — это аварийный режим или неисправность в электрических сетях бытового назначения или неисправности в работе электроприборов. Причины этого течения достаточно распространены. Основными причинами утечки тока являются прикосновение человека к оголенным проводам, его протекание через деформированную изоляцию кабеля или через токопроводящий элемент. Например, причиной срабатывания УЗО в водонагревателе может быть ток утечки через воду. Изоляция кабеля испортилась, влага проникла в оголенный провод и по нему пошел ток. току как раз не хватает для того, что бы разница входящего и выходящего токов равнялась 0 (нулю) и защита отключала аварийную секцию. Если это водонагреватель ТЕРМЭКС, отключилось УЗО прибора.Вода это тоже может быть причиной того,Почему отключилось УЗО при перекачке насоса различных жидкостей.

Типы и УЗО; визуально-техническое обозначение

рис. 2 Внешний вид и обозначение защитных устройств

Форум УЗО

• Бытовое напряжение и сеть 220/380 В.
• По количеству полюсов. При однофазной нагрузке в электросети УЗО необходимо устанавливать двухполюсным, при трехфазной нагрузке — четырехполюсным.
• Номинальный рабочий ток. Значение номинального (рабочего) тока УЗО такое же, как и для автоматических выключателей, это 16, 25, 32, 40, 63, 80 А.
• Остаточный ток (ток утечки), на величину которого ориентируется устройство УЗО 10, 30, 100, 300, 500 мА.

По виду тока утечки, который в свою очередь подразделяется на:

1. Ток электрический пульсирующий переменный синусоидальный и. Тип УЗО на ток « AS». Пульсация тока присутствует в регулируемых Лампах, стиральных машинах, в которых регулируется скорость вращения.
2. Электрический импульс переменного и постоянного тока типа УЗО « А». Этот вид защитных устройств рекомендуется использовать там, где есть бытовая электроника, микроволновая печь, компьютер, телевизор и т.п..
3. Постоянные электрические и переменного тока типа УЗО «АТ». Этот тип защитных устройств обычно устанавливают там, где есть выпрямленный ток. В бытовых электрических сетях этот тип не используется.
4. Для селективности, которая будет соблюдаться при установке 2-х и более защитных устройств в бытовых сетях и электросети, применяется УЗО с выдержкой времени срабатывания, УЗО типа «S». Данный тип УЗО используется в сетях, где используется АВР (автоматический ввод резерва), и тип « G », в той же сети, но имеет меньшее время экспозиции.

срабатывание УЗО, причины первичных и вторичных

Наиболее частые причины срабатывания УЗО в котле или водонагревателе Электролюкс, это недобросовестный производитель или разного рода неполадки в электросети. Если отключилось УЗО на водонагревателе , нужно снова включить его. Если прибор работает и не отключает УЗО, значит, имело место короткое замыкание по току утечки. Далее нужно воспользоваться кнопкой «Тест». Имитирует аварийный режим.

1. Необходимо отключить автоматическое включение в сеть вместе с УЗО и определить, почему отключено УЗО. При этом отключаем нулевой проводник. После того, как они отсоединились, включаем УЗО. Если он не выключен, значит, нажмите на кнопку «Тест». Если после нажатия «Тест» УЗО сработало, значит, оно исправно. Следует отметить, что тестовую работоспособность УЗО следует проверять не реже 1 раза в месяц нажатием кнопки «Тест».
2. Если при подключении УЗО работает без нагрузки, означает, что оно вышло из строя или в месте его установки имеются токи утечки. Если это правильно, то надо понять, почему срабатывает УЗО без нагрузки. При этом, если у него несколько машин, то все они сразу отключаются. затем определяем, зачем выключать УЗО, и по очереди включать автоматические выключатели и определять аварийный участок электрической сети.

Основные типы подключения УЗО

рис. 3. Одно УЗО и один потребитель

Подключить УЗО может любой электрик, имеющий не менее 3 разряда электрика. Схема подключения написана на самом устройстве, и в этом нет ничего сложного. Единственное, что следует сделать перед установкой, это учесть нюансы при включении сети и выбрать нужное количество выключаемых машин на одно УЗО. Можно установить одно охранное устройство на всю квартиру в панель пола, если кондоминиум, как показано на рис.3. Его можно установить отдельно на сетевую розетку и освещение, если у вас достаточно места для установки. Подойдет для квартиры. При установке и выборе УЗО следует учитывать номинальный (рабочий) ток, который должен быть на одну ступень выше номинального тока автомата, идущего после защитного устройства. Например, если машина на 25 А, то перед ней необходимо установить УЗО рабочего тока на 32 А и т. д. Если это частный дом, то лучше учесть следующие пункты, одно УЗО и один автомат, если машина немного.

Одно защитное устройство и несколько автоматических выключателей

рис. 4 Подключ схемы УЗО

Если в одном, например, доме стоит много автоматов (один автомат = одна комната, = один прибор), то в этом случае размеры электрощита могут быть огромными. По этим причинам лучше комплектовать распределительный щит так, чтобы под одно УЗО установить несколько автоматов, но не более 5. В этом случае необходимо правильно рассчитать номинальный ток защитного устройства относительно выхлопных автоматов так, чтобы их сумма не превышала устройства защиты от тока срабатывания. Например, для вытяжных автоматов ВА1 16 А, ВА2 16 А, ВА3 32 А, сумма 16+16+32=А. Значит УЗО должно быть на номинальный ток не менее 64 А, и зная оптимальный диапазон номинальных токов вариант устройства номинальный ток выключателя на 63 А.

Как показано на рисунке. 4 ничего сложного, когда нет подключения, но в некоторых случаях будет интересно узнать, почему срабатывает УЗО на водонагревателе Аристон, если домашняя сеть и предохранительные устройства исправны и . При срабатывании УЗО причины могут быть в его неправильном подключении.

Основные виды неправильного подключения УЗО, смещения нуля защитного проводника и

• Невозможность подключения нейтрали ( N ) и фазный провод, пропущенный через УЗО, остальные нулевой и фазный проводники после УЗО.
• Нельзя производить подключение нулевого проводника (N) после УЗО электрического открытого исполнения, а также его нельзя подключать к защитному проводнику (ON).
• Категорически не подключаться к розетке нейтрали и защитному проводу.
• Если в электрической сети установлены два устройства защиты, объединение нейтрального проводника приведет к дополнительному току утечки и, следовательно, к срабатыванию обоих.
• Если в электрощите установлено много УЗО, следует перепроверить проводку, чтобы не было соединения фазного провода и заземления с различными устройствами защиты.

Только правильно подобранные и правильно подключенные защитные устройства защищают человека в случае аварии от опасного воздействия электрического тока.

Видео:

Преобразователь шерсти в ампер, онлайн калькулятор

Опа Для Узо! — Еженедельник ЛЕО

Греческое слово «опа» не имеет единственного истинного значения, но означает все. Скорее, это эмоциональное выражение. Его восклицают на свадьбах или торжествах, разбивая тарелки в небытие — да, сцены, изображающие греческую культуру в фильмах, не приукрашивают это. Но это также слово, используемое, когда происходит несчастный случай, например, «упс» или чтобы сказать «привет» другу, замеченному через улицу. Его может использовать бабушка, качая головой при виде обнажающей кожу майки внучки. — Опаааа, — бормочет она, прижимая обветренные руки к лицу. Опа означает все эти вещи и многое другое. Я узнал об этом от бармена в таверне Минас на острове Меганиси в западной Греции две недели назад, и в своем путешествии, чтобы есть и пить все и разговаривать со всеми (всегда бармен), я узнал, что это слово воплощает в себе суть Греции. Есть так много местных вкусов, памятников, панорамных видов, таверн и красок, которые дразнят чувства, находясь на земле, которую называют колыбелью западной цивилизации. В конце концов, все они говорят одно: вот что значит быть греком.

Отправляясь в 17-дневное путешествие в страну Афины, я предполагал, что буду пить кучу узо. Я не ошибся, так как это национальный напиток Греции, доступный повсюду: от кофеен до блошиных рынков и мистических мощеных переулков, где можно попробовать. Узо — это чистый спирт, сухой аперитив со вкусом аниса, полученный путем частичной дистилляции простого спирта с ароматными травами — этот культовый лакричный вкус придает анисовым семенам, но, в зависимости от марки, вы можете найти некоторые с фенхелем, гвоздикой или другими травяными нотками. ароматизаторы.

Я впервые попробовал греческий узо в баре на крыше, вскоре после того, как поехал на метро до нашего Airbnb в модном районе Монастираки в центре города. Couleur Locale может похвастаться панорамным видом на Акрополь, вкусными и недорогими коктейлями, небольшими тарелками и обширным выбором узо. Я попросил у нашего здоровенного официанта то, что, по его мнению, лучше всего подходит для новичка, и он принес нам высокие, худые, цилиндрические стаканы, примерно на треть заполненные мутной белой жидкостью, и один кубик льда. Я узнал, что вода добавляется для высвобождения эфирных масел из семян аниса, что создает мутный вид. Был ли это взрыв черной лакрицы? Да и нет. Этот аромат определенно присутствует, но это правда, что растительные компоненты сияют, когда добавляется вода. Я взболтал туманный эликсир и вдохнул его, носом в стакан, но сначала через рот, как меня учили делать с бурбоном. Я откинулась на спинку кресла в окружении моего партнера Джейми и его семьи и наблюдала, как золотой час опускается над надвигающимся Парфеноном. Это был практически первый час моего пути.

Может ли быть лучше?

Оказывается, узо — не единственный родной напиток Греции. Я узнал об этом быстро, так как официант обычно приносит на стол рюмочку ликера в конце трапезы — независимо от того, просите вы об этом или нет. То, где вы находитесь в стране, часто диктует дух, который вам дают, а иногда из-за языкового барьера вы просто не знаете, пока не попробуете (и даже тогда это может быть что-то, что дедушка Милоша варил в квартире наверху в течение 50 лет).

Я попробовал раки с Крита, эликсир из винограда и пряных трав. Джейми спросил уличного торговца, с чем смешивать его при покупке бутылки, и молодой человек просто ответил с греческим удовольствием: «Вы не смешиваете». Принято к сведению. Пей прямо или умри. У меня была мастиха, распространенная в Афинах, но поставляемая только с острова Хиос. Дижестив из растения мастики, которое, как говорят, было корнем первой в мире жевательной резинки, обладает идеальным мятным послевкусием (отличный способ начать вечер, исследуя лабиринт улочек, которые извиваются и извиваются в сердце Афин).

Я ел ципуро в разных местах, но лучше всего было на острове Кастос на традиционной ветряной мельнице, которую местная семья отремонтировала и превратила в коктейль-бар с видом на Ионическое море. Ципуро — это, по сути, невыдержанный бренди или чистый виноградный дистиллят. Похоже, что греки неравнодушны к перегонке побочных продуктов вина и добавлению трав для пикантности. Бармен в коктейль-баре Mylos приготовил мне «средиземноморского мула» с ципуро, эгейским имбирным пивом и травами, растущими в графинах и жестяных банках вокруг его ветряной мельницы.
