внутренняя и внешняя труба канализации. Снипы. Расчет угла наклона канализации.

Содержание статьи:

Уклон канализации
Что такое угол наклона трубы
Зависимость нормальной работы канализации от угла наклона
- Недостаточный наклон
- Слишком большой наклон
Определение уклона
- Расчет угла наклона
- Измерение угла наклона

Уклон канализации

Канализация – важнейший элемент системы жизнеобеспечения загородного жилого дома. И очень важно, чтобы сделана она была в соответствии со всеми требованиями. В абсолютном большинстве случаев это устройство, не имеет никаких насосов, и сток вод происходит естественным путем, под действием силы тяжести. Поэтому даже тем, кто совершенно забыл школьный курс физики понятно, что ключевым моментом является уклон канализации, который обеспечивает ее нормальное функционирование.

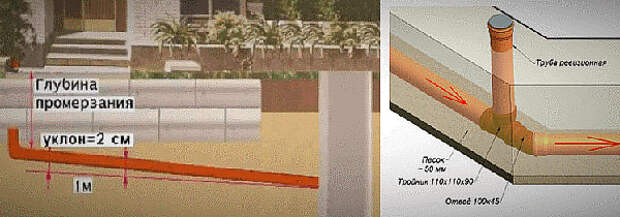

Уклон канализации — Фото 01

Что такое угол наклона трубы

Если мысленно провести через смонтированный трубопровод, идеально горизонтальную линию, то они образуют геометрический угол. Однако измеряться он будет не в привычных всем градусах, для трубопроводов эта единица измерения не применяется. Угол, который обеспечит оптимальный уклон канализации, СНИП рекомендуют измерять в сантиметрах на метр. Такая размерность кажется сложной, однако, только на первый взгляд.

На самом деле, она просто показывает насколько сантиметров один конец метровой трубы, выше другого.

Домашняя система канализации — Фото 02

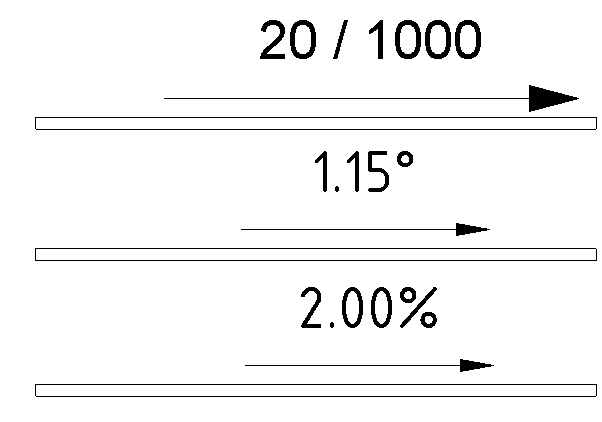

На практике, чаще всего, уклон трубы канализации выражается простой или десятичной дробью. К примеру, 1/20 будет обозначать уклон 5 см. (1 м разделить на 20 см). 0.02 – то же самое, в десятичном выражении.

Зависимость нормальной работы канализации от угла наклона

Большинство владельцев загородных домов, даже не задумывается о том, чтобы выбрать оптимальный уклон системы. Они интуитивно стараются сделать его как можно больше, полагая, что так стоки будут быстрее сливаться. Это справедливо только для чистой воды.

Канализационные стоки содержат большое число примесей, которые имеют различную плотность, а значит, и передвигаются по трубопроводу с разной скоростью. Поэтому необоснованно большой, как и слишком маленький уклон канализационной трубы, может значительно снизить эффективность всей системы.

Нормативные показатели уклона — Фото 03

Недостаточный уклон канализационной трубы

Маленький угол наклона трубопровода приведет к его частым засорам. Происходит это по той простой причине, что скорости потока воды недостаточно для того, чтобы смыть тяжелые фракции со стенок трубы. В результате канализация постепенно заиливается и требует систематической прочистки. И чем меньше будет наклон, тем чаще придется пользоваться услугами сантехника.

Поэтому минимальный уклон канализации должен быть не менее 0. 02.

Недостаточный уклон — Фото 04

Слишком большой уклон

Слишком крутой уклон канализации, тоже, как ни странно, может привести к частому использованию вантуза и троса. В этом случае движение воды будет настолько интенсивным и скоротечным, что не только не успеет смыть твердые нечистоты, но при определенных условиях, может даже прижать их к стенкам трубы.

Кроме того, высокая скорость потока предъявляет дополнительные требования к качеству крепления фитингов, обеспечивающих водяные затворы. Повышенной нагрузки при этом, подвергаются и стыки трубопровода. Поэтому очень важно перед началом работ, выбрать оптимальный угол наклона.

Определение уклона

Пропускная способность любой трубы, напрямую зависит от ее диаметра. Поэтому вполне естественно, что и оптимальный уклон, для каждого сечения будет различным. Чем больше диаметр трубопровода, тем меньший угол необходим для нормального функционирования системы. Уклон канализации по СНИП, для каждого типоразмера приведен в таблице.

Диаметр трубы	Рекомендуемый уклон
50 мм	0.03
85 мм	0.02
100 мм	0.13 – 0.02

Это усредненные данные, полученные путем теоретических вычислений. На практике крутизна слива определяется не только геометрией трубы. Немаловажным является и то, откуда отводятся нечистоты.

Ведь понятно, что количество в них твердых фракций, отличается в зависимости от санитарно-технических приспособлений. Это вносит коррективы и в итоговый уклон трубы.

Сантехнический прибор	Диаметр трубы	Уклон
Ванна	40 мм	1/30
Унитаз	100 мм	1/20
Душ	40 мм	1/48
Раковина	40 мм	1/12
Мойка	40 мм	1/36

Отдельно, несколько слов следует сказать про уклон канализационной трубы 110 мм. Изделия этого диаметра чаще всего предназначены для стыковки домовой и городской систем. Поэтому, несмотря на свою большую пропускную способность, 110-е трубы должны иметь приличный уклон. Как правило, в зависимости от расстояния до городского коллектора, на 1 метр трубы, уклон канализации может быть от 5 до 15 см.

Вообще стоит отметить, что уличная канализация, независимо от того, будет ли она подключаться к центральной сети или заканчиваться в местном септике, должна иметь больший угол наклона, чем внутренняя. Однако не нужно злоупотреблять, уклон наружной канализации более 15 см. на метр, делает ее абсолютно не эффективной.

Пример угла наклона для труб разных диаметров — Фото 05

Совет. Проектируя уличную часть канализации, нужно по возможности максимально ограничить количество поворотов. В противном случае придется делать большой угол наклона, а это не всегда возможно из-за ландшафта участка.

Расчет угла наклона канализации

Рассчитать какой угол наклона канализационной трубы должен быть в том или ином случае, самостоятельно довольно сложно. Для этого нужно иметь большое количество исходных данных, многие из которых являются справочными величинами и понятны лишь специалистам. Однако можно математически оценить эффективность канализации. Для этого, прежде всего, придется рассчитать наполненность трубы. Для вычисления наполненности применяется не хитрая формула:

Y=H/D, где

Н – уровень вод в трубе;
D – ее диаметр.

Даже минимальных математических познаний достаточно чтобы понять, что чем ближе значение Y к единице, тем более заполнена жидкостью труба. Значение Y находящееся в диапазоне 0.5 – 0.7, называют оптимальной величиной наполнения и обозначают буквой К.

Канализация будет наиболее эффективна, если будет выполняться следующее неравенство:

K ≤ V√ y, где:

V – скорость водяного потока;
√ y – корень квадратный из значения заполняемости трубы;
К – оптимальная величина заполнения.

Измерение угла наклона

С теоретической частью все более-менее понятно. А как же измерить уклон канализационной трубы в доме, на практике. Понятно, что для этого потребуется идеально ровная горизонтальная поверхность, относительно которой и будут производиться измерения. Ни в коем случае не нужно рассчитывать на полы в комнате, они очень редко соответствуют перечисленным требованиям. Лучше всего, конечно, использовать для этого лазерный уровень, но приобрести его для разового пользования, могут позволить себе не многие. Поэтому придется обходиться более традиционными инструментами.

Измерение угла наклона с помощзью прибора — Фото 06

С помощью обычного строительного уровня вполне можно определить уклон канализации на 1 метр трубы. Для этого потребуются следующие материалы и инструменты:

Трубы;
Пузырьковый уровень. Лучше, если его основание будет иметь полукруглую форму, это значительно облегчит работу в одиночку.
Фитинги, фурнитура и крепления для труб;
Карандаш;
Ножовка.

Сразу нужно оговориться, что пузырьковый уровень кроме обычных двух меток, должен иметь еще по две с каждой стороны. Для тех, кто не знает: каждая из этих меток означает отклонение от горизонтального уровня на 1 см., в ту или другую сторону.

Определение угла наклона труб — Фото 07

Работы начинают с самой низкой точки. Труба соединяется с предыдущей конструкцией и крепится к стене одной стороной. На нее ставится строительный уровень и выставляется необходимое превышение. Для этого воздушный пузырек должен коснуться одного из делений, в зависимости от того, какой уклон канализации необходим. После этого крепится второй конец трубы. И так дальше пока трубопровод не дойдет до сантехнического прибора. Если все сделано правильно, канализация будет иметь нужный уклон.

Совет. Если нет возможности найти уровень с тремя метками, вполне можно обойтись и обычным. Для этого, его сначала нужно соответствующим образом отградуировать. Сделать это можно с помощью прямой линии, начерченной на стене, с соответствующим занижением. Приложив к ней уровень, нужно фломастером сделать отметку на шкале, по краю воздушного пузырька.

нормативы, какой должен быть угол и почему

Предварительные расчеты при устройстве канализации оберегают от потенциальных технологических проблем, например, от засора. Правильно выбранный диаметр труб и грамотный монтаж обеспечивают длительное и комфортное использование сточной системы.

Одним из важных показателей при проектировании и прокладке коммуникаций является уклон канализационной трубы, необходимый для свободного перемещения стоков.

Мы расскажем, как рассчитать достаточный угол наклона трубопровода, каких правил стоит придерживаться при разводке внутридомовой и наружной канализационной системы.

Содержание статьи:

Что такое угол уклона канализационных труб
Как функциональность системы зависит от уклона
Какие нормативы нужно соблюдать
- Особенности внутридомовой канализации
- Образец проекта внутренней разводки
- Прокладка наружных труб
Как проконтролировать уклон
Расчет уровня наполненности магистрали
Выводы и полезное видео по теме

Что такое угол уклона канализационных труб

Один из принципов монтажа труб, который применяют на практике опытные строители, — возможность установки магистрали таким образом, чтобы сточные воды перемещались самотеком. Этот принцип применяют повсеместно – и при обустройстве квартир в многоэтажках, и при строительстве частных 1- или 2-этажных коттеджей.

Горизонтальные отводы, для которых и рассчитывают угол уклона, устанавливают после того, как проложены и зафиксированы стояки – вертикальные отрезки канализации. Стояки отличаются большим диаметром, чем остальные трубы.

Горизонтальные ответвления присоединяют к стоякам с помощью фитингов (тройников) и направляют в сторону сантехнических приборов (унитазов, раковин, ванной, душевой кабины) по наименьшему пути.

Чаще всего около стояка монтируют унитазы – сантехнические приборы, «дающие» наибольшее количество твердых стоков. Чем короче путь движения твердых отходов к выходу, тем меньше вероятность возникновения пробки

А сейчас разберем определение угла уклона горизонтальной канализационной трубы — наружной или внутренней.

Представим, что вдоль проложенной магистрали проходит прямая линия, параллельная полу или поверхности земли в случае с наружными трубами. Если начало линии соединить с нижним концом трубопровода, то получаем угол – при правильном монтаже. Это и есть угол уклона.

Его измеряют в градусах или, что проще для восприятия, в сантиметрах на погонный метр — см/пог.м.

В процессе строительства для удобства и облегчения расчетов просто натягивают выровненный по горизонтали шнур. Его начало закрепляют у нижней точки магистрали, а конец подводят под верхнюю. Замеры угла происходят относительно его.

Расчет угла уклона напрямую связан с такими параметрами труб, как длина и диаметр.

По нормативам, изложенным в СНиП, диаметр горизонтальных отводов внутренней разводки должен отвечать следующим нормам:

D 40-50 мм — от посудомоечной или стиральной техники;
D 50 мм — от раковин, моек, ванн, писсуаров (то есть приборов с жидкими стоками;
D 110 мм — от унитазов.

Для наружной канализации предусмотрен диаметр труб 110-160 мм.

Возможны варианты, когда приходится комбинировать трубы различного диаметра. Например, к отводу от раковины (50 мм) присоединяется труба унитаза. Очевидно, что требуется переходник на трубу 110 мм (+)

Важно правильно подобрать и диаметр, и угол уклона коммуникаций, иначе система будет часто выходить из строя. Рассмотрим возможные негативные последствия.

Как функциональность системы зависит от уклона

В процессе монтажа канализационной системы трубы кладут либо прямо (параллельно полу), либо под определенным углом. Первый вариант однозначно ошибочный, так как блокирует передвижение стоков и, в конечном счете, делает всю систему неработоспособной.

Судя по фото, трубы уложены даже не параллельно полу, а с некоторым наклоном в сторону ванны – то есть неправильно. При включении воды в раковине она потечет не в сторону стояка, а прямиком в ванну

Второе решение верное, но его можно исполнить по-разному:

Обеспечить максимально острый угол.
Сделать наклон минимальным.
Выполнить монтаж, ориентируясь на цифры, рекомендованные нормативными документами.

Что произойдет в каждом из перечисленных случаев?

Вариант 1. Казалось бы, слишком острый угол, следовательно, и крутой спуск стоков ничем не опасен. Это мнение ошибочно, так как быстрое течение жидкости не обеспечивает в полной мере смыва твердых отходов.

В итоге они накапливаются и образуют засоры. Вторая неприятность связана со срывом , результат – специфический запах канализации во всем доме или квартире.

Еще одно нежелательное и нарушающее комфорт следствие – сильный шум, который создают с большой скоростью падающие вниз сточные воды

Вариант 2. Минимальный уклон мало чем отличается от горизонтального монтажа. Медленное перемещение жидкости влечет за собой заиливание, образование толстого слоя грязи на стенках труб, а затем и . К слову, СНиП рекомендует придерживаться скорости стоков в границах 0,7-1,0 м/сек.

Вариант 3. Наиболее оптимальное решение — обеспечить уклон, указанный в нормативной документации, где указана зависимость угла укладки магистрали от диаметра или длины трубы. Перейдем непосредственно к нормам и расчетам.

Какие нормативы нужно соблюдать

Подробнее остановимся на строительных нормах, которые подробно изложены в СНиП. Об особенностях внутренней канализации можно почитать в СНиП 2.04.01-85, наружной — СНиП 2.04.03-84. Также полезно обратиться к нормативной документации ГОСТ 25150-82.

Особенности внутридомовой канализации

Существует два варианта – скрытый и открытый монтаж. Первый – это маскировка разводки за настенными панелями, под напольным покрытием и в перекрытиях, второй заключается в прокладке на открытых участках.

Один из вариантов скрытого монтажа – полное или частичное заглубление в стены. В кирпичных и панельных домах для такого типа маскировки практикуют штробление с последующей отделкой – штукатуркой, гипсокартоном, керамической облицовкой

От вида монтажа, в частности, зависит допустимая длина трубопровода:

скрытые линии должны быть не длиннее 10 м;
открытые трубы могут быть и большей длины, но при условии монтажа под определенным нормами уклоном и при обеспечении свободного доступа с целью технического обслуживания.

Диаметр труб обязательно должен совпадать с диаметром выпусков у сантехнических приборов. Для присоединения магистралей к стоякам используют фасонные элементы – крестовины и тройники прямого типа для соединения под углом 90° и косого типа для фиксации под углами 45-60°.

Несмотря на правильное, с наклоном, расположение скрытых труб с целью технического обслуживания устраивают ревизионные камеры – как на поворотах, так и на протяженных прямых участках магистрали (+)

Требования предъявляются и к поворотам: они должны быть плавными, от 90° и более, то есть не острыми. Для более безопасной смены направления трубы создают конструкцию из двух поворотов по 135°. При соединении деталей раструбы следует поворачивать против течения сточных вод. Единственное исключение — монтаж двухраструбных муфт.

В СНиП указаны допустимые значения уклона труб канализации. Данные приведены в следующей таблице:

Нормативные значения даны в зависимости от диаметра труб, в единицах, которые читаются как количество сантиметров на погонный метр. Например, при монтаже отводов диаметром 50 мм необходимо выдерживать уклон от 0,025 м до 0,035 м (от 2,5 см до 3,5 см на каждый метр) (+)

Получается, что при длине канализационной линии, равной 5 м, разница в высоте над уровнем пола между началом и концом трубы составит 12,5 (17,5) см = 2,5 (3,5) х 5.

Вернемся к «помощи» строительного шнура – он как раз может пригодиться. Если его растянуть по всей длине трубы, но параллельно полу, как раз и получится, что расстояние от шнура до нижнего конца магистрали 0 мм, а до верхнего – 12, 5 (17,5) см.

Как ясно из таблицы, с увеличением диаметра трубы значение уклона снижается, то есть для D 110 мм оптимальный угол наклона – 2 см/пог.м.

В таблице представлены минимальные значения норм. Существует и максимальный уклон – это 0,15 м/пог.м. Значение актуально для труб различных видов и размеров, кроме самых коротких ответвлений, длина которых менее полутора метров.

Можно сделать вывод, что угол наклона для должен находиться в промежутке между данными из таблицы и 15 см/пог. м.

Образец проекта внутренней разводки

Проект следует начать с составления схем, чертежей и эскизов с одновременными расчетами, касающимися всех отводов.

Особое внимание следует уделить следующим моментам:

расположению труб, фитингов, мест соединений;
диаметру труб и соединительных фасонных частей;
длине каждого участка до стояка;
высоте напольного покрытия или отметке перекрытий, ниш и т.д.

Кроме точных значений замеров следует учитывать допуски: на каждое ответвление магистрали ± 20 см, на длину стояка и отвод ± 1,5 см.

Образец замерной карты для монтажа труб канализации для двух квартир, подключенных к общему стояку. Две части абсолютно идентичны и расположены в зеркальном отражении (+)

Для данной схемы канализационной гребенки важны замеры расстояний между отдельными точками, а именно центральными осями:

стояка и мойки;
ванны и умывальника;
унитаза и умывальника.

Также необходимо учесть толщину стены, которая разделяет сантехнические блоки двух смежных квартир.

Подробнее о проектировании внутренней канализационной разводки частного дома читайте в .

Прокладка наружных труб

В отличие от труб внутренней канализации, которые могут быть и открытыми, и замаскированными в перекрытиях, наружные магистрали относятся к скрытым коммуникациям — .

Трубопроводы чаще всего имеют выход на уровне фундамента дома и ведут к очистным или накопительным сооружениям. На всем протяжении они должны иметь диаметр не менее 110 мм и четко обозначенный уклон – 0,02 м на погонный метр.

Кроме обязательного уклона к наружным магистралям предъявляется еще ряд требований. Например, они также на всем протяжении должны оборудоваться .

Если магистраль прямая, то колодец устраивают через каждые 10 м, если имеет изгибы – то и в местах поворотов. Технические колодцы обязательны и там, где пересекаются несколько магистралей или имеется ступенчатый переход.

Максимальное количество ревизионных колодцев необходимо, чтобы предусмотреть возникновение засоров в наиболее предрасположенных к этому местах: на поворотах, в местах соединений и т. д. (+)

Для наружной канализации используют , их сечение составляет от 110-200 м. Как мы уже выяснили выше, угол уклона зависит от внутреннего диаметра трубопровода, поэтому учитываем это и при устройстве траншей, и при прокладке коммуникаций.

Не забываем, что для труб большого диаметра применяются меньшие значения:

при D 150 мм – от 0,007 м до 0,01 м;
при D 200 мм – от 0005 м до 0,008 м.

Это минимальные значения. При установке короткого фрагмента трубы большого сечения мизерный уклон может быть и незаметен, но для длинных трубопроводов перепады бывают явными.

Например, при укладке трубы диаметром 15 см решено сделать уклон 1 см/пог.м. Получается, что на каждые 10 м перепад составляет 10 см, а через 100 м – 1 м. Это нужно учитывать и совмещать с параметрами УГВ, а также с показателями уровня промерзания грунта.

Как проконтролировать уклон

Для примера монтажа наружной магистрали возьмем укладку одной-единственной прямой трубы, ведущей от здания к септику.

Назначение трубы – перемещать канализационные стоки, поступающие от сантехнических приборов, к общему резервуару. Это и жирные отходы из кухонной мойки, и фекальные массы из унитаза, и грязная вода из душевой кабины.

Резонно, что труба должна быть не менее 110 мм в сечении. Нам важно, чтобы на всем протяжении трубы сохранялся необходимый уклон, в данном случае – 0,02 м/пог.м.

С помощью лазерного уровня можно измерять угол уклона на разных этапах работы. Фотогалерея поможет визуально представить подконтрольные рабочие участки.

Галерея изображений

Фото из

1-ый этап — копка траншеи

2-ой этап — устройство песчаной подушки

3-ий этап — утепление труб

4-ый этап — ввод в резервуар

Если угол наклона выдержан во всех местах, проблем с движением канализационных вод не будет. Однако следует помнить, что результатом незамеченных погрешностей в дальнейшем может стать полный демонтаж наружной магистрали, поэтому к каждому измерению нужно подойти очень серьезно и не делать этого «на глазок».

Расчет уровня наполненности магистрали

Дополнительные расчеты уровня наполненности, наряду с определенным по нормам СНиП углом наклона, обеспечивают беспроблемное передвижение канализационных стоков по трубопроводу.

Расчеты производят по формуле:

Y=H/d, где

Y — уровень наполненности;
H — уровень жидкости в трубе;
d — диаметр

Значение 1,0 обозначает, что магистраль полностью заполнена стоками – это может случиться только при неправильном, абсолютно горизонтальном расположении элементов разводки.

В СНиП указаны нормы минимально и максимально допустимой наполненности – 0,3 и 1,0 соответственно. То есть, если диаметр труб выбран правильно, отходы будут перемещаться с нужной скоростью, не налипая на внутренние стенки (+)

В связи с этим принято брать значения в пределах 50-60%. При практическом применении учитывают наполняемость, которая больше 0,3 и меньше 0,6. Оптимальной величиной принято считать 0,5-0,6.

Попробуем рассчитать самостоятельно скорость движения стока. По нормативам, она должна быть 0,7 м/с или более. Только при таких значениях жидкость свободно достигает конечной цели.

Предположим, что H равно 60 мм, а D – 110 мм, трубы изготовлены из пластика, то есть отличаются гладкой внутренней поверхностью и минимальной степенью сопротивления. Согласно формуле 60 делим на 110, получаем 0,55 – это и есть уровень наполненности (Y), он соответствует норме.

Выводы и полезное видео по теме

Информация из видеосюжетов поможет вам разобраться в сложных нюансах монтажа канализационного трубопровода.

Пример правильно смонтированных труб в санузле:

Подробное разъяснение теоретической части:

Полезное приспособление для соблюдения угла уклона:

Соблюдение норм при расчете угла наклона труб канализации имеет большое значение в технологическом плане. Расчеты лучше выполнять еще на этапе проектирования внутренней разводки или устройства наружного трубопровода.

Если возникают затруднения, рекомендуем обратиться к профессиональным инженерам-проектировщикам.

Есть, что дополнить, или возникли вопросы по определению уклона и разводки канализационных труб? Можете оставлять комментарии к публикации. Форма для связи находится в нижнем блоке.

Что нужно знать о лотках и уклоне трубы

Лотки являются одними из лучших доступных инструментов, когда вам нужно измерить скорость потока для различных условий открытого канала. Хотя существуют ограничения относительно того, когда и где вы можете правильно реализовать лоток, вы все равно можете найти большую свободу действий, когда дело доходит до установки и использования. Однако если вы реализуете его в конвейерном потоке, необходимо учитывать некоторые дополнительные соображения. Узнайте, что вам нужно знать о лотках и уклоне трубы, и узнайте, как они могут правильно взаимодействовать.

Основы лотка

Чтобы знать, как лоток работает вместе с системой трубопровода, вам необходимо понять, как работают лотки. Проще говоря, они упрощают измерение расхода путем ускорения докритического потока до сверхкритического. Точка критичности между ними — это то, что позволяет проводить измерения перед самой горловиной, т. е. в той части, где поток ускоряется.

Ускорение перехода от докритического состояния к сверхкритическому необходимо для правильного функционирования лотка и обеспечения необходимых измерений расхода. Из-за этого должны быть выполнены определенные условия как вверх по течению, так и вниз по течению. Помните, что ускорение — это еще не все, что необходимо. Например, ускорение сверхкритического потока до более сверхкритического потока не даст надежных результатов.

Число Фруда

Ключом к распознаванию критичности является число Фруда. Это число довольно легко понять, поскольку число Фруда, равное 1, означает, что поток является критическим. Следовательно, все, что меньше 1, является докритическим, а все, что больше 1, — сверхкритическим.

Измерение критичности потока означает определение его числа Фруда. Чтобы ваш лоток работал правильно, вам нужно, чтобы число Фруда восходящего потока было меньше 1, а число Фруда нисходящего потока больше 1. По большей части число Фруда восходящего потока должно быть около 0,5. Это связано с тем, что числа больше 0,5, даже если они меньше 1, могут вызывать турбулентность поверхности, что, в свою очередь, затрудняет проведение измерений.

Уклон трубы

При внедрении желоба в трубопроводную систему вам необходимо подумать об уклоне трубы и о том, как он соотносится с числом Фруда. К счастью, наклон трубы обычно позволяет легко понять, что такое число Фруда. Чем больше уклон трубы, тем больше будет число Фруда. Кроме того, размер трубы, как правило, также напрямую связан с числом Фруда, при этом трубы большего размера имеют большее число Фруда.

Имея в виду это соотношение, вы будете ограничены размерами труб и уклонами, которые сохранят ваши числа Фруда докритическими. Просто помните, что если вы слишком приблизитесь к 1 вокруг 0,99, скорее всего, у вас не будет плавного перехода от трубы к желобу. Эта турбулентность может сбить ваши расчеты, поэтому вам нужно убедиться, что поверхность воды неподвижна. Например, 4-дюймовая труба должна иметь уклон где-то между 0,73 и 2,83, а 60-дюймовая труба должна иметь гораздо меньший уклон от 0,31 до 1,16.

Желоба от Tracom

Имея в виду все, что вам нужно знать о желобах и уклоне трубы, пришло время обзавестись собственным желобом. В Tracom мы будем работать с вами, чтобы настроить лоток в вашем канале, который хорошо работает с трубопроводной системой и обеспечивает необходимые точные измерения. Свяжитесь с нами сегодня чтобы начать!

нормативы, какой должен быть угол и для чего

Предварительные расчеты канализации защищают от возможных технологических проблем, например, от засорения. Правильно подобранные диаметры труб и грамотный монтаж обеспечивают долгое и комфортное использование канализационной системы.

Одним из важных показателей при проектировании и монтаже коммуникаций является уклон канализационной трубы, необходимый для свободного движения стоков.

Мы расскажем, как рассчитать достаточный угол наклона трубопровода, какие правила следует соблюдать при разводке внутренней и внешней канализационных систем.

Содержание статьи:

Какой угол уклона канализационных труб
Как зависит функциональность системы от уклона
Какие нормы необходимо соблюдать?
- Особенности канализации дома
- Образец проекта внутренней разводки
- Наружная прокладка труб
Как контролировать уклон
Расчет уровня наполнения магистрали
Выводы и полезное видео по теме

Что такое угол уклона канализационных труб

Один из принципов монтажа труб, который используется на практике опытными строителями, заключается в возможности прокладки магистрали таким образом, чтобы сточные воды двигались самотеком. Этот принцип применяется повсеместно — как при обустройстве квартир в многоэтажках, так и при строительстве частных 1- или 2-этажных коттеджей.

Горизонтальные ответвления, для которых рассчитывается угол уклона, устанавливаются после укладки и закрепления стояков — вертикальных участков канализации. Стояки отличаются большим диаметром, чем другие трубы.

Горизонтальные ответвления присоединяются к стоякам с помощью фитингов (тройников) и направляются в сторону сантехнических устройств (унитазов, раковин, ванн, душевых кабин) по наименьшему пути.

Чаще всего у стояка монтируют унитазы – сантехнические приборы, «дающие» наибольшее количество ТБО. Чем короче путь выхода ТБО, тем меньше вероятность его

А теперь разберем определение угла уклона горизонтальной канализационной трубы — наружной или внутренней.

Представьте, что вдоль проложенной магистрали проходит прямая линия параллельно полу или поверхности земли в случае наружных труб. Если начало линии соединить с нижним концом трубопровода, то получим угол – при правильном монтаже. Это угол наклона.

Измеряется в градусах или, что проще для понимания, в сантиметрах на погонный метр — см/м погонный.

В процессе строительства для удобства и простоты расчета достаточно натянуть шнур, выровняв его по горизонтали. Его начало закрепляют в нижней точке магистрали, а конец подводят под верхнюю. Угловые измерения относятся к нему.

Расчет угла наклона напрямую связан с такими параметрами трубы, как длина и диаметр.

Согласно нормам, изложенным в СНиП, диаметр горизонтальных ответвлений внутренней разводки должен соответствовать следующим нормам:

D 40-50 мм — от посудомоечной или стиральной техники;
D 50 мм — от раковин, раковин, ванн, писсуаров (т.е. приборов со сливом жидкости;
D 110 мм — от унитазов.

Возможны варианты, когда приходится комбинировать трубы разного диаметра.Например, к сливу от раковины (50 мм) присоединяется туалетная труба. Очевидно, что требуется переходник на трубу 110 мм (+)

Важно правильно подобрать диаметр и уклон коммуникаций, иначе система будет часто давать сбои. Учитывайте возможные негативные последствия.

Зависимость функциональности системы от уклона

При монтаже канализационной системы трубы укладывают либо прямо (параллельно полу), либо под определенным углом. Первый вариант явно ошибочен, так как блокирует движение стоков и, в конечном итоге, делает всю систему неработоспособной.

Судя по фото, трубы уложены даже не параллельно полу, а с небольшим уклоном в сторону ванны — то есть неправильно. При включении воды в раковине она будет течь не в сторону стояка, а прямо в ванну

Второе решение правильное, но реализовать его можно по-разному:

Обеспечить самый острый угол.
Сделайте уклон минимальным.
Выполнить установку, ориентируясь на цифры, рекомендованные нормативными документами.

Что произойдет в каждом из этих случаев?

Вариант 1. Казалось бы, угол слишком острый, поэтому крутой спуск водостоков не опасен. Это мнение ошибочно, так как быстрое течение жидкости не обеспечивает в полной мере смывания твердых отходов.

В результате они накапливаются и образуют засоры. Вторая неприятность связана с поломкой, результатом которой является специфический запах нечистот во всем доме или квартире.

Другим нежелательным и мешающим последствием является громкий шум, который создают сточные воды, падающие с большой скоростью.

Вариант 2 Минимальный уклон мало чем отличается от горизонтальной установки. Медленное движение жидкости влечет за собой заиливание, образование толстого слоя грязи на стенках труб, а затем и . Кстати, СНиП рекомендует придерживаться скорости стока в пределах 0,7-1,0 м/с.

Опция 3 . Наиболее оптимальным решением является обеспечение уклона, указанного в нормативной документации, где показана зависимость угла закладки ствола от диаметра или длины трубы. Переходим непосредственно к нормам и расчетам.

Какие стандарты следует соблюдать?

Остановимся на строительных нормах, которые подробно описаны в СНиП. Об особенностях внутренней канализации можно прочитать в СНиП 2.04.01-85, наружной — СНиП 2.04.03-84. Также полезно обратиться к нормативной документации ГОСТ 25150-82.

Особенности канализации дома

Возможны два варианта. — скрытая и открытая установка. Первый – маскировать проводку за стеновыми панелями, под полом и в потолках, второй – прокладывать на открытых площадках.

Один из вариантов скрытого монтажа – полное или частичное углубление в стены. В кирпичных и панельных домах для этого вида маскировки практикуется штробление с последующей отделкой — штукатурка, гипсокартон, керамическая облицовка

Тип монтажа, в частности, определяет допустимую длину трубопровода:

скрытые линии должна быть не длиннее 10 м;
открытые трубы они могут быть длиннее, но при условии, что они установлены под определенным уклоном и со свободным доступом для технического обслуживания.

Диаметр труб обязательно должен совпадать с диаметром выпусков сантехнических приборов. Для присоединения магистралей к стоякам применяют фасонные элементы — крестовины и тройники прямого типа для присоединения под углом 90° и косого типа для крепления под углами 45-60°.

Несмотря на правильное, с уклоном, расположение скрытых труб в целях обслуживания, устраиваются инспекционные камеры — как на поворотах, так и на длинных прямых участках магистрали (+)

К поворотам предъявляются требования: они должны быть плавными, от 90° и более, то есть не резкими. Для более безопасного изменения направления трубы создают конструкцию из двух поворотов на 135°. При соединении деталей раструбы следует повернуть против стока сточных вод. Единственным исключением является установка муфт с двойным раструбом.

В СНиП указаны допустимые значения уклона канализационных труб. Данные приведены в следующей таблице:

Стандартные значения приведены в зависимости от диаметра труб, в единицах, которые читаются как количество сантиметров в погонном метре. Например, при установке отводов диаметром 50 мм необходимо выдерживать уклон от 0,025 м до 0,035 м (от 2,5 см до 3,5 см на метр) (+)

Получается, что при длине канализационной линии 5 м разница по высоте над полом между началом и концом трубы составит 12,5 (17,5) см = 2,5 (3,5) х 5.

Вернемся назад на «помощь» строительного шнура — как раз может пригодиться. Если его натянуть по всей длине трубы, но параллельно полу, то как раз и получится, что расстояние от шнура до нижнего конца ствола равно 0 мм, а до верхнего — 12,5 (17,5) см.

Как видно из таблицы, с увеличением диаметра трубы величина уклона уменьшается, то есть для D 110 мм оптимальный угол наклона составляет 2 см/м пог.

В таблице указаны минимальные значения норм. Есть и максимальный уклон – он составляет 0,15 м/пог.м. Значение актуально для труб различных типов и размеров, кроме самых коротких ответвлений, длина которых менее полутора метров.

Можно сделать вывод, что угол наклона для должен быть между данными из таблицы и 15 см/м пог.

Образец проекта внутренней проводки

Проект следует начинать с составления схем, чертежей и эскизов с одновременными расчетами по всем ответвлениям.

Особое внимание следует обратить на следующие моменты:

расположение труб, фитингов, соединений;
диаметр труб и фитингов;
длина каждой секции до стояка;
высота настила или отметка полов, ниш и т.п.

Кроме точных значений измерений следует учитывать допуски: на каждую ветвь ствола ± 20 см, на длину стояк и ответвление ± 1,5 см.

Образец карты учета на монтаж канализационных труб на две квартиры, подключенных к общему стояку. Две детали абсолютно идентичны и расположены в зеркальном отображении (+)

стояк и раковина;
ванны и умывальники;
унитаз и умывальник.

Также необходимо учитывать толщину стены, разделяющей сантехнические блоки двух смежных квартир.

Подробнее о проектировании внутренней канализационной разводки частного дома в .

Прокладка наружных труб

В отличие от труб внутренней канализации, которые могут быть как открытыми, так и замаскированными в перекрытиях, наружные магистрали относятся к скрытым коммуникациям — .

Трубопроводы чаще всего имеют выход на уровне фундамента дома и ведут к очистным или складским помещениям. На всем протяжении они должны иметь диаметр не менее 110 мм и четко выраженный уклон 0,02 м на погонный метр.

Помимо обязательного уклона к внешним магистралям, также предъявляется ряд требований. Например, они также должны быть оборудованы на всей территории. .

Если дорога прямая, то колодец устраивается через каждые 10 м, если имеет изгибы, то в местах поворотов. Технические колодцы также необходимы там, где пересекаются несколько магистралей или имеется ступенчатый переход.

Максимальное количество смотровых колодцев необходимо для предупреждения возникновения засоров в наиболее предрасположенных местах: на поворотах, на стыках и т. п. (+)

Для наружной канализации сечением от 110 до 200 м. Как мы уже объясняли выше, угол уклона зависит от внутреннего диаметра трубопровода, поэтому учитываем это при устройстве траншей и прокладке коммуникаций.

Не забывайте, что для труб большого диаметра применяются меньшие значения:

при D 150 мм — от 0,007 м до 0,01 м;
при D 200 мм — от 0005 м до 0,008 м.

Это минимальные значения. При монтаже короткого фрагмента трубы большого сечения мизерный уклон может быть не заметен, но для длинных трубопроводов отличия очевидны.

Например, при укладке трубы диаметром 15 см было принято решение сделать уклон 1 см/м пог. Получается, что на каждые 10 м разница составляет 10 см, а через 100 м — 1 м. Это необходимо учитывать и сочетать с параметрами уровня грунтовых вод, а также с показателями уровня промерзания почвы.

Как контролировать уклон

В качестве примера устройства внешней магистрали возьмем прокладку одиночной прямой трубы, ведущей от здания к септику.

Труба предназначена для перемещения нечистот, поступающих от сантехнических приборов, в общий бак. Это и жирные отходы из кухонной раковины, и фекалии из туалета, и грязная вода из душа.

Разумно, чтобы сечение трубы было не менее 110 мм. Для нас важно, чтобы на всем протяжении трубы сохранялся необходимый уклон, в данном случае – 0,02 м/м погонный.

С помощью лазерного уровня можно измерить уклон на разных этапах эксплуатации. Фотогалерея поможет наглядно представить контролируемые рабочие места.

Фотогалерея

Фото

1 этап — рытье траншеи

2 этап — устройство песчаной подушки

3 этап — изоляция труб места, не будет проблем с движением сточных вод. Однако следует помнить, что в дальнейшем результатом невыявленных ошибок может стать полный демонтаж внешней магистрали, поэтому к каждому замеру нужно относиться очень серьезно и не делать его «на глаз».

Расчет уровня наполнения магистрали

Дополнительные расчеты уровня наполнения, наряду с углом наклона, определяемым по нормам СНиП, обеспечивают безаварийное движение стоков сточных вод по трубопроводу.

Расчеты производятся по формуле:

Y = H/d где

Y — уровень наполненности;
H — уровень жидкости в трубе;
d — диаметр

Значение 1,0 означает, что линия полностью заполнена стоками — это может произойти только в том случае, если расположение элементов разводки абсолютно горизонтально.

В СНиП указаны нормы минимального и предельно допустимого заполнения — 0,3 и 1,0 соответственно. То есть, если диаметр трубы подобран правильно, отходы будут двигаться с нужной скоростью, не прилипая к внутренним стенкам (+)

В связи с этим принято принимать значения в пределах 50-60% . В практических приложениях учитывается заполняемость, которая больше 0,3 и меньше 0,6. Оптимальным считается значение 0,5-0,6.

Попробуем рассчитать скорость потока самостоятельно. По регламенту она должна быть 0,7 м/с и более. Только при таких значениях жидкость беспрепятственно достигает конечной цели.

Предположим, что H 60 мм, а D 110 мм, трубы изготовлены из пластика, то есть имеют гладкую внутреннюю поверхность и минимальную степень сопротивления. По формуле 60 делим на 110, получаем 0,55 — это уровень полноты (Y), он соответствует норме.
