Вальмовая крыша — особенности конструкции и расчёт, стропильная система крыши
В компании «Артель-Строй» Вы можете заказать устройство вальмовой крыши. Об особенностях конструкции, преимуществах и недостатках вальмовой крыши и как рассчитать стоимость – читайте в статье наших экспертов.
Особенности конструкции
В классическом варианте конструкция вальмовой крыши состоит из четырех скатов, два из которых имеют треугольную форму, ещё два – трапециевидную. Каждая сторона крыши размещается под углом (скатная крыша). Стороны соединяются в верхней точке – коньковое соединение или просто конёк. Снизу заканчиваются на одном уровне.
Классический вариант вальмовой крыши сооружают для домов прямоугольной формы. Для других придумана полувальмовая голландская крыша (некоторые скаты укорочены, в некоторые устанавливают «слуховое» окно), полувальмовая датская (нет конькового соединения, вальмы начинаются ниже).

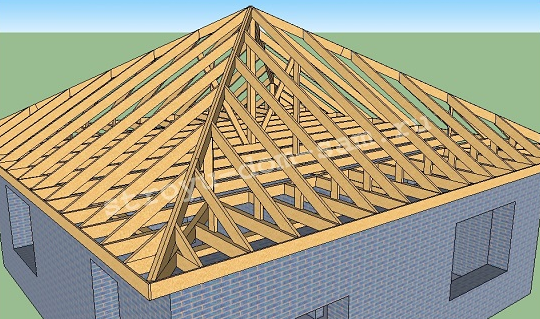

Стропильная система вальмовой крыши
Для обустройства четырехскатной (вальмовой) крыши требуется иная стропильная система: к стандартной двухскатной системе добавляются особые элементы – стропильные ноги треугольной формы.
Два ската, расположенные в привычных местах называют фасадными, другие два – торцевыми. Та линия, в которой они соединяются (конёк), имеет длину меньше длины дома.
Часть ската, которая выступает за пределы дома, называется свесом. Она удлиняется за счет стропильных ног или кобылков. Свес защищает стены от влаги.
Треугольная стропильная система для вальмовой крыши отличается такой же надежностью и жесткостью, как и у двухскатной крыши. Она выдерживает вес кровельного пирога, из чего бы он ни состоял (покрытие в форме листов, рулонов, модулей).
Преимущества и недостатки
Вальмовая крыши имеет ряд преимуществ, которые отличают её от других аналогичных конструкций.
- Подкровельное (чердачное) пространство можно использовать в качестве жилого (потолки достаточно высоки).
- Популярна среди архитекторов, поскольку позволяет придать дому законченный совершенный вид. Идеальна для оформления загородных коттеджей, таун-хаусов, садовых домиков.
- Идеально подходит для применения в районах с сильными порывами ветра (снижает парусный эффект – кровельное покрытие не сорвет ветром).
- Можно обустроить скаты под определённым углом, в зависимости от климатических условий. Крутые подходят для районов с высокой снеговой нагрузкой. Пологие – для ветренных.
Однако стоит учитывать и минусы конструкции. А они, в основном, связаны с финансовым вопросом.
- Нет возможности установить обычные окна, только «слуховые» (окно в кровле). Слуховое мало чем отличается от обычного, но обходится дороже. И не всегда возможно установить вариант с полноценным размером. Поэтому естественного освещения внутри оказывается недостаточно.
- При увеличении угла наклона скатов увеличивается расход материала.
- Конструкцию вальмовой крыши могут сделать и установить на дом далеко не все. Приходится обращаться к профессионалам.
- Установка вальмовой крыши подразумевает надежный капитальный фундамент под домом (из-за значительного веса стропильной системы).
Расчет вальмовой крыши
Предварительный расчет стоимости вальмовой крыши сводится к расчету стоимости её элементов. С помощью компьютерной программы или онлайн-калькулятора узнать стоимость гораздо проще.
Угол наклона скатов
Программа, кроме стоимости, также определяет оптимальный угол наклона (в зависимости от погодный условий в месте проживания). Его, кстати, можно определить и самостоятельно – существуют карты, на которых вся территория страны разбита на восемь зон. В каждой свои условия: сила ветра, обильность осадков. Найдите место строительства на карте и определите зону. Узнаете рекомендации по углу наклона скатов.
Также существуют рекомендации по определению оптимального угла наклона в зависимости от выбранного кровельного материала.
- Для рулонных на основе битума выбирают уклон в 0-3 градуса.
- При устройстве крыши с применением черепицы – 34 градуса.
- Волнистые асбестоцементные листы – 9 градусов.
- Глиняная черепица – 9,5.
- Стальные листы – 18.
- Сланцевые и асбестоцементные плиты – 26,5.
- Деревянная кровля – 39.
Расположение конька
Высоту расположения конька вычисляют по разрезу крыши. Когда известны углы наклона и основание (равно ширине дома), применяют формулу и определяют высоту конька.
Толщина элементов стропильной системы
Для создания стропильной системы требуются пиломатериалы разной толщины. Толщину стропил, стоек, конька определяют в зависимости от будущей нагрузки на фундамент: вес кровельного материала, каркаса, пола мансарды, перекрытий, плюс временные нагрузки в виде снежного покрова.
Например, общая нагрузка на фундамент кирпичного дома может составить около 6,5 тонн, из которых 197 кг – вес черепицы. Это и есть нагрузка на 1 погонный метр стропильной системы. В зависимости от нагрузки сначала определяют шаг, на котором следует устанавливать стропила: от 60 до 215 см.
По таблице, в зависимости от шага и длины стропил, выбирают габариты пиломатериалов.
Заказать монтаж вальмовой крыши в Липецке
Обращайтесь в компанию «Артель-Строй»: наши специалисты имеют большой опыт кровельных работ и соответствующую квалификацию. Качественно выполним любой проект: беремся за возведение скатной кровли любого вида! Работаем в Липецке и по области. Возможен выезд в соседние регионы. Фотогалерея скатных крыш
Вальмовая крыша: стропильная система
Приобретающие все большее распространение в нашей стране вальмовые кровли представляют собой конструкцию из четырех плоскостей. Если сравнивать их с крышами-двускатками, имеющими фронтоны, то кровли данного типа характеризуются отсутствием фронтонов, на месте которых находятся вальмы. Торцевые треугольные скаты создаются при помощи накосных стропильных ног. Фасадные скаты имеют трапециевидную форму.
Вальмовые кровли обладают четырьмя скатами: первые два находятся в боковых зонах, а другие два – между боковыми.
При этом все плоскости располагаются под определенным углом, а крыша имеет две верхние точки, соединенные при помощи конька.
Существует несколько видов крыш данного типа:
1.шатровая крыша оптимальна для сооружений квадратной формы, поскольку имеет одинаковые скаты с каждой стороны при отсутствии боковых скатов;
2.голландская кровля отличается усложненной конфигурацией, где боковые скаты – это верхний уровень конструкции;
3.мансардная вальмовая крыша характеризуется наиболее сложным вариантом устройства, так как ее плоскости могут обладать совершенно различными параметрами и расходиться под разнообразными углами, что в итоге делает дизайн такой кровли самобытным и необычным.
Элементы вальмовой кровли
Конструкцию данного вида кровель составляет множество элементов:
Базовой опорной осью является коньковый брус, располагающийся в самой верхней точке, где соединяются все плоскости.
Укороченные стропила могут иметь разные параметры, но угол выхода у них один: одним концом они опираются на мауэрлат или угол здания, другим же соединяются с помощью угловых стропильных ног.
Число этих элементов обусловлено общей площадью крыши.
Для соединения конькового бруса и углов постройки используются угловые стропила. Одна их часть должна закрепляться у конька, а другой требуется зайти за край строения. Для работы необходимо использовать четыре элемента, изготовленные из досок. При этом толщина стропил должна совпадать с аналогичными характеристиками конька. Угловые стропила – это базовые силовые детали конструкции.
Промежуточные стропила одним концом закрепляются у конька, а другим – опираются на мауэрлат.
Стандартный каркас образовывается шестью центральными промежуточными стропилами, закрепляемыми на каждом конце конькового бруса. Данные элементы выводятся на опорные стены постройки.
Вальмовая крыша: стропильная система
При устройстве вальмовых кровель используются наслонные и висячие стропила.
Наслонные стропила имеют следующие особенности:
высокий уровень выверенности и конструктивности;
лучше всего подходит для строений, имеющих среднюю опорную стену или несущие конструкции;
является наиболее бюджетным вариантом.
Висячие стропила по сравнению с наслонными сложнее установить и отремонтировать. Чаще всего их применяют на стеновых внешних проемах. Элементами данного вида стропил являются:
подкосы и стойки;
шпренгели;
ригели;
нарожники;
прогоны и лежни;
накосные составляющие;
трапеции элементов ската.
Что такое вальмовое стропило?
`;
Дом
Б. Тернер
Вальмовое стропило — это конструктивный элемент, используемый для обрамления некоторых типов конструкций крыш.
В отличие от обычных стропил крыши, которые проходят перпендикулярно вершине крыши, вальмовое стропило соединяется с коньком под углом 45 градусов. Эти стропила могут быть изготовлены из пиломатериалов с использованием традиционных методов каркаса из стержней или могут быть включены в сборную систему стальных или деревянных ферм.
Наиболее распространенной конструкцией крыши в большинстве развитых стран является двускатная крыша. Если смотреть сбоку, эта крыша напоминает перевернутую букву V или простую палатку для щенков. Крыша простирается над передней и задней частью дома, образуя двустороннюю крышу.
С двух сторон дома сайдинг или отделка стен доходят до пика крыши или конька.
Шатровая крыша, с другой стороны, представляет собой четырехстороннюю крышу. На каждой из четырех сторон дома виден материал крыши. Основание крыши и обшивка дома встречаются у карнизов, которые находятся на одной высоте по всему периметру конструкции. В то время как двускатная крыша не требует вальмовых стропил, вальмовая крыша включает в себя эти компоненты.
Чтобы обрамить вальмовую крышу, строители начинают с укладки коньковой балки, которая является вершиной крыши.
Обычные стропила отходят от коньковой балки под углом 90 градусов как спереди, так и сзади дома. Вальмовое стропило соединяется с коньковым брусом под углом 45 градусов. Для стандартной вальмовой крыши требуется четыре вальмовых стропильных бруса. Балки меньшего размера, называемые вальмовыми домкратами, обрамляют два конца крыши между вальмовыми стропилами.
Исторически сложилось так, что плотники полагались на инструмент, известный как стальной угольник или кровельный угольник, для определения размеров вальмовых стропил. Сегодня строители часто используют диаграммы или программы для определения размеров этих балок. Как и все стропила, вальмовое стропило можно крепить к соседним элементам каркаса с помощью гвоздей или шурупов. В зависимости от конструкции крыши монтажники могут также добавить металлические пластины вдоль стыков между коньковыми и вальмовыми стропилами. Эти пластины особенно полезны в районах, подверженных сильному ветру или ураганам, поскольку они могут помочь улучшить общую устойчивость конструкции.
Вам также может понравиться
Рекомендуется
КАК ПОКАЗАНО НА:
В чем разница между вальмовым и ендовным стропилами?
Вальмовые стропила и ендовы являются элементами каркаса вальмовой и ендовной кровли. Наряду с обычными стропилами и накатными стропилами они помогают сформировать и определить угловую часть вальмовой или мансардной системы крыши. Хотя сами по себе они часто кажутся идентичными, они отличаются тем, как они используются в компоновке каркаса крыши.
Разница между вальмовым стропилом и ендовным стропилом заключается в их отношении к форме каркаса крыши и прилегающих нарожных стропил. К вальмовому стропилу присоединяются нарожники, которые спускаются вниз от стропила, а ендовное стропило соединяется с нарожниками, которые поднимаются вверх от стропила.
Эта конфигурация отличает их друг от друга. Вальмовое стропило образует пик или гребень по отношению к соседним нарожным стропилам, а ендовное стропило образует ендову, как следует из названия. Продолжайте читать, пока мы более подробно рассмотрим различия и сходства между этими двумя компонентами вальмовой крыши.
Что такое вальмовая крыша?
Шатровая крыша — это тип крыши, у которой все четыре стороны спускаются к нижним стенам. Она отличается от стандартной двускатной крыши тем, что имеет две дополнительные секции, которые имеют вершину на концах коньковой доски вверху и спускаются к стенам внизу, обычно по углам.
Односкатная вальмовая крыша имеет в общей сложности четыре вальмовых ребра.
Однако, когда две вальмовые крыши пересекаются, они создают то, что известно как система вальмовых и ендовых крыш, увеличивая количество вальмовых ребер. Долина, в свою очередь, образована пересекающимися стропильными системами.
Если высота двух пересекающихся крыш одинакова, то, как правило, между вальмовыми и ендовными стропилами нет различий по размеру и форме. Если же одна крыша короче другой, то ендовные стропила по длине будут короче вальмовых стропил.
Вальмовые стропила Характеристики
Вальмовые стропила используются только для каркаса вальмовых крыш или их вариантов, например, мансардных крыш. Они отличаются от стандартных стропил тем, что располагаются под углом 45 градусов по отношению к коньковой доске. Этот диагональный угол и наклон вниз придают вальмовым крышам их характерную форму или форму.
Односкатная вальмовая крыша состоит из четырех вальмовых стропил, соединенных с концами обычных стропил, соединенных с коньковой доской выше. Поскольку они помогают выдерживать значительный вес, вальмовые стропила должны быть больше по размеру (ширине и толщине), чем стандартные стропила или нарожники, конструктивные элементы, которые крепятся как к вальмовым, так и к ендовым стропилам.
Часто можно увидеть сдвоенные стропила 2×8, образующие вальмовое стропило. Иногда для увеличения глубины луча используют 2×10. Оба эти метода могут быть эффективны для укрепления стропил, чтобы предотвратить прогиб и кручение из-за ветра, снега и веса самой крыши.
Характеристики ендовных стропил
В отличие от вальмовых стропил, которые характерны для вальмовых крыш, ендовные стропила можно использовать в других типах кровли, где пересекаются две системы. Например, там, где две стандартные двускатные крыши соединяются, требуется ендовное стропило. Другой пример — слуховые окна используются на крышах любого типа.
В то время как вальмовые стропила обычно соединяются с обычными стропилами на концах перемычки конька, ендовные стропила соединяются где-то между концами, часто в середине перемычки конька. Если высота крыш разная, они могут вообще не соединяться с коньковым сводом.
Стропила ендовы по форме и ширине и толщине аналогичны вальмовым стропилам.
Пока две пересекающиеся системы крыши имеют одинаковую высоту, они также будут такой же длины, как вальмовые стропила. Если, однако, высота одной крыши отличается от другой, то ендовное стропило будет короче вальмового стропила, используемого в той же кровельной системе.
Сходства между вальмовыми и ендовными стропилами
Хотя мы рассмотрели различия двух типов стропил, есть и некоторые сходства. Оба типа стропил часто шире и глубже, чем примыкающие нарожники или обычные стропила. Иногда вальмовые и ендовые стропила формируются путем удвоения деревянных элементов, используемых для кровельной системы.
Оба типа стропил располагаются под углом 45 градусов по отношению к верхней коньковой доске. Они также оба спускаются под углом (наклоном) от своей вершины. Этот угол может быть точно одинаковым или варьироваться в зависимости от уклона примыкающих стропильных систем и от того, сходятся ли они на одной высоте.
То, как вальмовое и ендовное стропила обрезаются для соединения с коньковой доской и стеной под ними, также одинаково. Обычно это скошенный отвесный срез (перпендикулярно уклону), где встречаются обычные доски на коньковой доске выше, и скошенный отвесный срез в нижней части стропила, называемый хвостом. Кроме того, требуется выемка, называемая птичьим ртом, там, где они встречаются со стеной внизу.
Вот видео, в котором рассказывается о том, как обрамлять вальмовую крышу, и приводится пример соединения в виде птичьего паза:
Как крепятся вальмовые и ендовные стропила?
Обычно вальмовые и ендовильные стропила крепятся одинаково. Верхним концом их обычно прибивают к обычным стропилам, которые, в свою очередь, крепятся к коньковому брусу. Это самый простой и традиционный способ крепления стропил.
В качестве альтернативы можно использовать приспособления, такие как Simpson Strong-Tie, для соединения вальмовых стропил с краем конькового бруса. Для этого типа соединения требуется коньковая балка, которая обычно располагается под коньковой доской. Не все вальмовые крыши имеют коньковую балку, она требуется только для крыш с уклоном менее 3 к 12.
Аналогичным образом, там, где коньковое стропило встречается с нижней стеной, можно использовать крепления для соединения стропила с верхней пластиной. Однако более традиционный способ сделать это — использовать гвозди для крепления верхней пластины. Это можно сделать, вбивая гвозди под углом в верхнюю пластину, что обычно используется при обрамлении, известном как забивание гвоздями на пальцах ног.
Заключительные примечания
Как видите, вальмовые и ендовильные стропила имеют как различия, так и сходства. Сами по себе вальмовые и ендовные стропила кажутся идентичными. Их отличает не форма или размер самих элементов, а то, как соседние стропила расположены относительно них.
