Чертеж стропильной системы вальмовой крыши: виды, основные параметры

Вальмовая кровля прекрасно справляется с поставленными перед ней задачами. Но ее прочность и надежность во многом зависит от качества монтажа, который невозможно сделать без хорошей схемы. А как составляется чертеж стропильной системы вальмовой крыши? Какие нюансы и параметры следует учитывать? Об этом и пойдет речь в статье.

Содержание

Что такое вальма
Виды вальмовых стропильных систем
Создание чертежа стропильной системы вальмовой крыши
1. Измеряем габаритные данные строения
2. Выбор оптимальной высоты крыши
3. Выбор угла наклона ската вальмовой кровли
4. Выбираем точки (шаг) установки стропилин
5. Определяем длину конька
6. Рассчитываем количество необходимого материала

Что такое вальма

Прежде чем начать рассказывать о том, как составляется чертеж стропильной системы вальмовой крыши, стоит познакомиться с самой конструкцией. Что такое вальма и почему такой вариант кровли пользуется достаточно большой популярностью?

Любая конструкция имеет свои «специфические» элементы. То же самое относится и к рассматриваемому в статье варианту крыши. Здесь такой особой деталью является вальма. А что это такое? Вальма – это треугольная часть кровли, расположенная с торца здания. У обычной четырехскатной крыши все стороны треугольные. В случае с вальмовым вариантом, основные два ската имеют трапециевидную форму.

Основные принципы создания вальмой крыши дома

Такой вариант крыши используется не столь часто, но все-таки он пользуется хорошей славой. У вальмовой крыши есть свои плюсы и минусы. К преимуществам такой конструкции специалисты относят следующее:

вальма, в отличие от фронтона, обладает низким сопротивлением ветрам. Такая крыша способна выдержать даже ураганы;
стропильная система такой кровли прочная и устойчивая к внешним воздействиям. Это достигается путем установки угловых ребер, которые играют роль ребер жесткости;
вальмовая крыша дает возможность создать широкие свесы со всех сторон дома, что надежно защищает стены от атмосферных осадков;
не стоит забывать и про внешний вид. Вальмовая крыша способна значительно украсить любое строение.

Но есть и свои недостатки. Если говорить о минусах, то в первую очередь специалисты напоминают о сложности чертежей стропильной системы вальмовой крыши. Конструкция имеет множество элементов, которые нужно правильно смонтировать. Сделать это без наличия необходимых навыков бывает достаточно сложно. К тому же, большое количество элементов значительно удорожает всю конструкцию.

Есть и другие сложности. Если вы решите сделать мансардную комнату, то обязательно с ними столкнетесь. Во-первых, чердачное помещение под вальмовой кровлей меньше, чем в случае использование обычного двухскатного варианта. Во-вторых, вам придется устанавливать специальные окна, которые могут обойтись достаточно дорого.

Виды вальмовых стропильных систем

При возведении крыши нужно тщательно продумать все ее элементы и конструкции. Но самое главное – это определиться с выбором вида стропильной системы. Именно эта часть кровли будет нести на себе все нагрузки. В случае с вальмовым вариантом крыши применяются следующие два типа стропильных системы:

Типы конструкций стропильных систем крыш — схемы

Наслонная.
Висячая.

Первый вариант считается наиболее приемлемым. Такой тип стропильной системы для вальмовой кровли подразумевает наличие дополнительной опоры под коньком. Для этого в доме должна быть несущая стена, расположенная посередине строения. На нее устанавливают опорные балки, на которые монтируют коньковый пролет. Такая конструкция более прочная. В ней стропильные пары упираются не только на мауэрлат, но и на коньковый пролет.

В случае если осевой несущей стены нет, то применяют висячую систему. Тут стропила сверху крепятся друг к другу, а снизу упираются в мауэрлат. Такой тип системы используется для небольших домов, когда длина одного ската не превышает шести метров. Но в случае вальмовой крыши лучше все-таки использовать наслонную систему стропил. Это поможет избежать проблем при монтаже и дальнейшей эксплуатации.

Создание чертежа стропильной системы вальмовой крыши

Перед началом возведения любой кровли нужно проделать множество предварительной работы. И, наверное, самой главной задачей будет создание чертежа системы вальмовой крыши. Именно от правильности выполнения этой работы будет зависеть быстрота и точность монтажа. Для составления чертежа нужно дополнительно выяснить множество параметров и характеристик будущей конструкции. А как это сделать будет рассказано чуть ниже.

Измеряем габаритные данные строения

Самый первый параметр, от которого будут отталкиваться все остальные расчеты – это размеры самого дома. От этой характеристики будет многое зависеть, а именно:

высота расположения конька;
длина ската;
угол наклона;
количество необходимого материала.

Если у вас есть проект дома, то выяснить его размеры будет несложно. Для этого достаточно посмотреть на чертеж. Если проекта нет или дом построен с небольшими отклонениями от него, то за измерение нужно взяться самостоятельно. Для дальнейших расчетов четырёхскатной кровли вам понадобится узнать длину и ширину строения, а также высоту стен.

Выбор оптимальной высоты крыши

После того, как габариты дома вам известны, можно приступать к следующим вычислениям. Первое из них – это выбор оптимальной высоты крыши. При этом нужно учитывать следующее:

будет ли использоваться чердачное помещение. Если да, то высота должна быть больше, чтобы пространство было достаточно;
размеры самого дома. Слишком высокая крыша может существенно ухудшить внешний вид всего строения;
нужный угол уклона ската. Чем выше будет крыша, тем этот параметр будет больше.

Лучше всего производить подобные расчеты после определения угла наклона ската. Именно так чаще всего и поступают строители. В этом случае высота крыши будет равна половины ширины дома умноженное на тангенс угла наклона ската.

Выбор угла наклона ската вальмовой кровли

В проектировании крыши все параметры должны быть просчитаны и выверены. То же самое относится и к углу наклона ската. Здесь специалисты рекомендуют принять во внимание следующие факторы:

Как вычислить угол ската крыши и рассчитать ее монтаж

в первую очередь нужно учитывать погодные условия в вашем регионе. Если угол наклона небольшой, то на нем скопится много снега зимой, но при этом кровля не будет испытывать большие ветровые нагрузки. При большом угле все зеркально наоборот;
также учитывается, и какой кровельный материал будет использоваться. Каждый производитель определяет свой минимальный угол наклона, при котором его продукция будет работать наиболее эффективно.

Самым оптимальным вариантом считается величина, лежащая в пределах от 20 до 45 градусов. При этом угол наклона основных скатов и вальмы может отличаться. Также наклон выбирается в зависимости от того, будет ли использоваться чердачное помещение. Чем круче кровля, тем меньше свободного пространства под ней останется.

Выбираем точки (шаг) установки стропилин

После определения угла наклона ската и высоты всей конструкции можно переходить к следующему этапу планирования. Самым важным элементом любой крыши являются стропила. Именно они будут выдерживать все нагрузки. Чтобы весь вес стропила выдержали, нужно правильно подобрать шаг их установки.

Как правильно подобрать шаг установки стропил

Но тут многое будет зависеть от другого параметра, а именно от сечения используемых деревянных брусков или досок. Чем это значение больше, тем прочнее сами стропила. А это значит, что и устанавливать их можно реже.

Чтобы правильно подобрать сечение стропил, нужно учитывать следующие типы нагрузок:

Переменные. Сюда специалисты включают нагрузки от выпавших осадков и давления ветра. Все эти данные можно узнать из специальных карт.
Постоянные – это нагрузки от веса самих материалов кровли, а также всего оборудования установленного на крыше.

Лучше всего брать сечение с запасом, чтобы не было непредвиденных ситуаций. После того, как с данным параметром разобрались, можно определять и шаг стропил. Как правило, это значение лежит в пределах от 0,6 до 1,0 метра.

Для точного расчета сечения стропил и шага их установки, можно воспользоваться специальными программами или он-лайн калькуляторами. С их помощью можно более точно рассчитать все параметры будущей крыши, тем самым, избежать ошибок.

Определяем длину конька

Для определения этого параметра очень важно понимать, где именно должен находиться данный элемент. Конек в вальмовой крыши располагается строго по середине. Причем это относится как к продольной, так и к поперечной оси.

Как правило, расчет длины конька проводится в следующей последовательности:

определяется ширина дома и эта величина делится пополам;
полученное значение будет равно расстоянию, на котором будет начинаться и заканчиваться конек относительно блины строения;
отсюда можно высчитать и сам искомый параметр. Длина конька равна длине всего дома (крыши) за минусом его ширины.

Такой расчет считается стандартным, но можно его и изменить. Самое главное – это соблюдение строго серединного расположения конька.

Рассчитываем количество необходимого материала

Очень важный вопрос, который нужно решить еще до начала строительства – это сколько потребуется вложить средств. Но решить его можно только высчитав расход материалов. Тут многое зависит от размеров самого дома. Сам расчет можно проводить в следующей последовательности:

Расчет площади вальмовой кровли

Вначале рассчитываем площадь кровли. Зная угол наклона и высоту расположения конька, сделать это будет несложно.
Далее, можно узнать, сколько кровельного материала, гидроизоляции и утеплителя (если крыша будет теплой) вам понадобится.
После этого, зная шаг установки стропил, высчитываем их количество.
Также не стоит забывать и про дополнительные элементы. Если крыша большая, то вам обязательно понадобятся подпорки, растяжки, ригели и так далее.

Очень удобно для расчета использовать специальные программы. Некоторые их них не только высчитают, сколько и какого материала вам понадобится, но и помогут составить сам эскиз и чертеж стропильной системы и всей крыши. Но даже после этого лучше попросить проверить все расчеты вальмовой крыши, особенно схему, профессионалу. Вальмовая крыша довольно сложная конструкция и ошибиться при ее проектировании несложно. А ведь такие просчеты могут привести к серьезным последствиям при эксплуатации.

85 фото применения и обзор основных преимуществ

Комфорт, уют, безопасность – вот основные эпитеты, которыми каждый хотел бы характеризовать свое жилище и во многом названые характеристики определяются правильным выбором и устройством крыши. Подбирая для себя тип будущей крыши, просматривая страницы тематических сайтов или журналов, обратите свое внимание на фото вальмовых крыш – красивая, практичная и удобная конструкция.

Однако это наиболее трудоемкий во всех отношениях вариант, но он с избытком окупить все ваши материальные и трудовые затраты.

В чем основные секреты и что нужно знать тому, кто решил построить такую крышу? В данном обзоре мы попробуем раскрыть эти моменты, их непременно и помнить.

Общее устройство вальмовой крыши

Вальмовая крыша представляет собой четырехскатную конструкцию, т.е. имеющую четыре наклонные плоскости, две из которых выполнены в виде треугольника – так называемые «вальмы», а две – в виде трапеции. За счет четырех наклонных плоскостей обеспечивается оптимальный сход осадков. На такой крыше не скапливается снег, она всегда, в любое время года, остается чистой.

Но именно четыре плоскости делают технологию расчета и последующего монтажа такой крыши значительно сложнее в сравнении с другими типами.

Важно отметить еще одну особенность: дома с вальмовой крышей имеют наиболее обтекаемую со всех сторон форму, это, в свою очередь, позволяет готовому зданию значительно лучше выдерживать ветровые нагрузки, а это актуально для районов с сильными ветрами.

Основными элементами в конструкции вальмовой крыши являются:

Несущая ось – верхний коньковый брус. Как правило, цент конькового бруса совпадает с центром всего кровельного покрытия и центром строения;
Угловые наклонные стропила, выступающие базовыми несущими элементами и соединяющие «конек» — коньковый брус с углами строения;
Короткие стропильные «ноги», соединяющие угловые стропила с углом строения или мауэрлатом. Их количество зависит от площади крыши;
Рядовой стропильный каркас, соединяющий «конек» с несущей стеной строения или мауэрлатом. С каждой из сторон устанавливается по три таких стропила, а в целом — шесть штук;
Промежуточный стропильный каркас, крепящийся с одной стороны на коньковом брусе, а с другой – на мауэрлат. На вальмовых сторонах такие стропила не устанавливаются.

Существует несколько отличающихся конструктивными особенностями разновидностей рассматриваемого типа крыш, а именно:

Полувальмовый тип.

В такой крыше присутствуют вертикальные фронтоны, в которые, как правило, устанавливаются окна. Этот, так называемый «голландский» вариант, целесообразен для небольших зданий. В данном случае торцевые фронтальные стороны обрываются и не доходят до самого карниза.

Шатровый тип. Для такой крыши свойственно отсутствие конькового бруса и все стороны сходятся в одной точке – получается форма в виде четырехгранной пирамиды. Как правило, такой тип вальмовой крыши используют в случае квадратной формы здания.

Ломаный, мансардный тип. Наиболее сложная по форме и технологии вальмовая крыша. В целом форма может значительно отличаться, площадь и количество плоскостей бывает разной, а это усложняет проектирование и монтаж такой крыши.

Классический тип. Форма, имеющая две вершины, представляет собой соединение двух треугольных фронтонов и боковых скатов в виде трапеции.

Итак, как можно видеть — вальмовая крыша представляет собой сложную техническую конструкцию и от того, насколько грамотно она будет спланирована, зависит успех всей работы.

Самостоятельное строительство вальмовой крыши

Отвечая на вопрос — как сделать вальмовую крышу самостоятельно, заметим: если вы не обладаете достаточными знаниями и опытом в области строительства, лучше обратится к специалистам или в строительные организации. В случае, когда вы решили все сделать самостоятельно, подойдите к этому вопросу со всей степенью ответственности и тщательно подготовьтесь в теоретическом плане.

Технология строительства вальмовых крыш отличается сложностью, имеет множество не очевидных аспектов, знать и учитывать которые просто необходимо.

Прежде чем начинать какие либо подготовительные работы и сам монтаж, необходимо провести правильный расчет вальмовой крыши. Сделать это необходимо с учетом всех факторов: площади строения, внешних факторов, высоты здания, индивидуальных особенностей и т.п.

Если вы самостоятельно не готовы к такому виду работ, обратитесь за помощью к специалистам или изучите тематическую литературу.

Можно рекомендовать просмотреть готовые чертежи вальмовых крыш на специализированных интернет ресурсах. Вы должны четко представлять, что и как нужно делать. Определить весь план работ, подготовить все материалы и фурнитуру. Все монтажные работы необходимо проводить в строгом соответствии со строительными нормами и требованиями безопасности.

Фото вальмовой крыши

Также рекомендуем посетить:

Правильная крыша
Утепление мансарды
Крыша из ондулина
Монтаж крыши
Плоская крыша
Установка крыши
Мансардная крыша
Стропильная система

Крыша из шифера
Труба на крыше
Односкатная крыша
Устройство крыши
Крыша дома
Крыша гаража
Четырехскатная крыша
Ломаная крыша
Как сделать крышу
Ремонт крыши
Кровля крыши
Проект крыши
Течет крыша
Крыша дома своими руками
Утепление крыши
Профнастил для крыши
Угол крыши
Гидроизоляция крыши
Система крыши
Крыша бани
Двухскатная крыша
Снегозадержатели на крышу
Конек крыши
Чем покрыть крышу
Крыша из металлочерепицы
Снег на крыше
Красивая крыша

Вальмовая крыша стропильная система чертеж

Содержание

1 Основные параметры чертежа стропильной системы для вальмовой крыши
- 1. 1 Что такое вальма
- 1.2 Виды вальмовых стропильных систем
- 1.3 Создание чертежа стропильной системы вальмовой крыши
2 Основные параметры чертежа стропильной системы для вальмовой крыши
- 2.1 Что такое вальма
- 2.2 Виды вальмовых стропильных систем
- 2.3 Создание чертежа стропильной системы вальмовой крыши
3 Основные параметры чертежа стропильной системы для вальмовой крыши
- 3.1 Что такое вальма
- 3.2 Виды вальмовых стропильных систем
- 3.3 Создание чертежа стропильной системы вальмовой крыши
4 Вальмовая крыша своими руками – устройство стропильной системы
- 4.1 Вальмовая крыша – преимущества и недостатки
- 4.2 Разновидности (типы и виды) вальмовой крыши
- 4.3 Конструкция вальмовой крыши
- 4.4 Расчет вальмовой крыши
5 Стропильная система вальмовой крыши: специфика устройства и описание процесса монтажа
- 5.1 Содержание
- 5.2 Характерные особенности вальмовых крыш
- 5. 3 Элементарная вальмовая стропильная система
- 5.4 Строительство сложных вальмовых крыш

Основные параметры чертежа стропильной системы для вальмовой крыши

Что такое вальма

У обычной четырехскатной крыши все стороны треугольные. В случае с вальмовым вариантом, основные два ската имеют трапециевидную форму.

Основные принципы создания вальмой крыши дома

вальма, в отличие от фронтона, обладает низким сопротивлением ветрам. Такая крыша способна выдержать даже ураганы,
стропильная система такой кровли прочная и устойчивая к внешним воздействиям. Это достигается путем установки угловых ребер, которые играют роль ребер жесткости,

вальмовая крыша дает возможность создать широкие свесы со всех сторон дома, что надежно защищает стены от атмосферных осадков,
не стоит забывать и про внешний вид. Вальмовая крыша способна значительно украсить любое строение.

Виды вальмовых стропильных систем

Типы конструкций стропильных систем крыш — схемы

Наслонная.
Висячая.

Создание чертежа стропильной системы вальмовой крыши

Измеряем габаритные данные строения

высота расположения конька,
длина ската,
угол наклона,
количество необходимого материала.

Если у вас есть проект дома, то выяснить его размеры будет несложно. Для этого достаточно посмотреть на чертеж. Если проекта нет или дом построен с небольшими отклонениями от него, то за измерение нужно взяться самостоятельно. Для дальнейших расчетов четырёхскатной кровли вам понадобится узнать длину и ширину строения, а также высоту стен.

Выбор оптимальной высоты крыши

После того, как габариты дома вам известны, можно приступать к следующим вычислениям. Первое из них – это выбор оптимальной высоты крыши.

При этом нужно учитывать следующее:

будет ли использоваться чердачное помещение. Если да, то высота должна быть больше, чтобы пространство было достаточно,
размеры самого дома. Слишком высокая крыша может существенно ухудшить внешний вид всего строения,
нужный угол уклона ската. Чем выше будет крыша, тем этот параметр будет больше.

Выбор угла наклона ската вальмовой кровли

Как вычислить угол ската крыши и рассчитать ее монтаж

в первую очередь нужно учитывать погодные условия в вашем регионе. Если угол наклона небольшой, то на нем скопится много снега зимой, но при этом кровля не будет испытывать большие ветровые нагрузки. При большом угле все зеркально наоборот,
также учитывается, и какой кровельный материал будет использоваться. Каждый производитель определяет свой минимальный угол наклона, при котором его продукция будет работать наиболее эффективно.

Самым оптимальным вариантом считается величина, лежащая в пределах от 20 до 45 градусов. При этом угол наклона основных скатов и вальмы может отличаться. Также наклон выбирается в зависимости от того, будет ли использоваться чердачное помещение. Чем круче кровля, тем меньше свободного пространства под ней останется.

Выбираем точки (шаг) установки стропилин

Как правильно подобрать шаг установки стропил

Чтобы правильно подобрать сечение стропил, нужно учитывать следующие типы нагрузок:

Переменные. Сюда специалисты включают нагрузки от выпавших осадков и давления ветра. Все эти данные можно узнать из специальных карт.
Постоянные – это нагрузки от веса самих материалов кровли, а также всего оборудования установленного на крыше.

Определяем длину конька

Как правило, расчет длины конька проводится в следующей последовательности:

определяется ширина дома и эта величина делится пополам,
полученное значение будет равно расстоянию, на котором будет начинаться и заканчиваться конек относительно блины строения,
отсюда можно высчитать и сам искомый параметр. Длина конька равна длине всего дома (крыши) за минусом его ширины.

Такой расчет считается стандартным, но можно его и изменить. Самое главное – это соблюдение строго серединного расположения конька.

Рассчитываем количество необходимого материала

Расчет площади вальмовой кровли

Вначале рассчитываем площадь кровли. Зная угол наклона и высоту расположения конька, сделать это будет несложно.
Далее, можно узнать, сколько кровельного материала, гидроизоляции и утеплителя (если крыша будет теплой) вам понадобится.
После этого, зная шаг установки стропил, высчитываем их количество.
Также не стоит забывать и про дополнительные элементы. Если крыша большая, то вам обязательно понадобятся подпорки, растяжки, ригели и так далее.

Основные параметры чертежа стропильной системы для вальмовой крыши

Что такое вальма

Основные принципы создания вальмой крыши дома

вальма, в отличие от фронтона, обладает низким сопротивлением ветрам. Такая крыша способна выдержать даже ураганы,
стропильная система такой кровли прочная и устойчивая к внешним воздействиям. Это достигается путем установки угловых ребер, которые играют роль ребер жесткости,
вальмовая крыша дает возможность создать широкие свесы со всех сторон дома, что надежно защищает стены от атмосферных осадков,
не стоит забывать и про внешний вид. Вальмовая крыша способна значительно украсить любое строение.

Виды вальмовых стропильных систем

Типы конструкций стропильных систем крыш — схемы

Наслонная.
Висячая.

Создание чертежа стропильной системы вальмовой крыши

Измеряем габаритные данные строения

высота расположения конька,
длина ската,
угол наклона,
количество необходимого материала.

Выбор оптимальной высоты крыши

будет ли использоваться чердачное помещение. Если да, то высота должна быть больше, чтобы пространство было достаточно,
размеры самого дома. Слишком высокая крыша может существенно ухудшить внешний вид всего строения,
нужный угол уклона ската. Чем выше будет крыша, тем этот параметр будет больше.

Выбор угла наклона ската вальмовой кровли

Как вычислить угол ската крыши и рассчитать ее монтаж

в первую очередь нужно учитывать погодные условия в вашем регионе. Если угол наклона небольшой, то на нем скопится много снега зимой, но при этом кровля не будет испытывать большие ветровые нагрузки. При большом угле все зеркально наоборот,
также учитывается, и какой кровельный материал будет использоваться. Каждый производитель определяет свой минимальный угол наклона, при котором его продукция будет работать наиболее эффективно.

Выбираем точки (шаг) установки стропилин

Как правильно подобрать шаг установки стропил

Чтобы правильно подобрать сечение стропил, нужно учитывать следующие типы нагрузок:

Переменные. Сюда специалисты включают нагрузки от выпавших осадков и давления ветра. Все эти данные можно узнать из специальных карт.
Постоянные – это нагрузки от веса самих материалов кровли, а также всего оборудования установленного на крыше.

Определяем длину конька

Как правило, расчет длины конька проводится в следующей последовательности:

определяется ширина дома и эта величина делится пополам,
полученное значение будет равно расстоянию, на котором будет начинаться и заканчиваться конек относительно блины строения,
отсюда можно высчитать и сам искомый параметр. Длина конька равна длине всего дома (крыши) за минусом его ширины.

Рассчитываем количество необходимого материала

Расчет площади вальмовой кровли

Вначале рассчитываем площадь кровли. Зная угол наклона и высоту расположения конька, сделать это будет несложно.
Далее, можно узнать, сколько кровельного материала, гидроизоляции и утеплителя (если крыша будет теплой) вам понадобится.
После этого, зная шаг установки стропил, высчитываем их количество.
Также не стоит забывать и про дополнительные элементы. Если крыша большая, то вам обязательно понадобятся подпорки, растяжки, ригели и так далее.

Основные параметры чертежа стропильной системы для вальмовой крыши

Что такое вальма

Основные принципы создания вальмой крыши дома

вальма, в отличие от фронтона, обладает низким сопротивлением ветрам. Такая крыша способна выдержать даже ураганы,
стропильная система такой кровли прочная и устойчивая к внешним воздействиям. Это достигается путем установки угловых ребер, которые играют роль ребер жесткости,
вальмовая крыша дает возможность создать широкие свесы со всех сторон дома, что надежно защищает стены от атмосферных осадков,
не стоит забывать и про внешний вид. Вальмовая крыша способна значительно украсить любое строение.

Виды вальмовых стропильных систем

Типы конструкций стропильных систем крыш — схемы

Наслонная.
Висячая.

Создание чертежа стропильной системы вальмовой крыши

Измеряем габаритные данные строения

высота расположения конька,
длина ската,
угол наклона,
количество необходимого материала.

Выбор оптимальной высоты крыши

будет ли использоваться чердачное помещение. Если да, то высота должна быть больше, чтобы пространство было достаточно,
размеры самого дома. Слишком высокая крыша может существенно ухудшить внешний вид всего строения,
нужный угол уклона ската. Чем выше будет крыша, тем этот параметр будет больше.

Выбор угла наклона ската вальмовой кровли

Как вычислить угол ската крыши и рассчитать ее монтаж

в первую очередь нужно учитывать погодные условия в вашем регионе. Если угол наклона небольшой, то на нем скопится много снега зимой, но при этом кровля не будет испытывать большие ветровые нагрузки. При большом угле все зеркально наоборот,
также учитывается, и какой кровельный материал будет использоваться. Каждый производитель определяет свой минимальный угол наклона, при котором его продукция будет работать наиболее эффективно.

Выбираем точки (шаг) установки стропилин

Как правильно подобрать шаг установки стропил

Чтобы правильно подобрать сечение стропил, нужно учитывать следующие типы нагрузок:

Переменные. Сюда специалисты включают нагрузки от выпавших осадков и давления ветра. Все эти данные можно узнать из специальных карт.
Постоянные – это нагрузки от веса самих материалов кровли, а также всего оборудования установленного на крыше.

Определяем длину конька

Как правило, расчет длины конька проводится в следующей последовательности:

определяется ширина дома и эта величина делится пополам,
полученное значение будет равно расстоянию, на котором будет начинаться и заканчиваться конек относительно блины строения,
отсюда можно высчитать и сам искомый параметр. Длина конька равна длине всего дома (крыши) за минусом его ширины.

Рассчитываем количество необходимого материала

Расчет площади вальмовой кровли

Вначале рассчитываем площадь кровли. Зная угол наклона и высоту расположения конька, сделать это будет несложно.
Далее, можно узнать, сколько кровельного материала, гидроизоляции и утеплителя (если крыша будет теплой) вам понадобится.
После этого, зная шаг установки стропил, высчитываем их количество.
Также не стоит забывать и про дополнительные элементы. Если крыша большая, то вам обязательно понадобятся подпорки, растяжки, ригели и так далее.

Вальмовая крыша своими руками – устройство стропильной системы

Вальмовая крыша – это разновидность четырехскатной крыши, у которой дваската имеют трапецеидальную форму, а два других (торцовые) – треугольную (имеющие одноименное называние «вальмы»). Если торцовые скаты занимают всю площадь от конька до карниза – это вальмовая крыша, если не достают до карниза – полувальмовая.

Крыша дома выполняет двоякую функцию – с одной стороны, на неё возложена защита здания от внешнего воздействия, а с другой – она призвана украсить строение и придать ему индивидуальность.

Исторически сложилось, что в России отдавали предпочтение более простым одно-, двускатным крышам, европейцы же предпочитают четырехскатную или вальмовую крышу, которая обладает достоинствами и недостатками при определенных условиях.

Вальмовая крыша – преимущества и недостатки

Плюсы:

большая жесткость конструкции. Достигается за счет угловых ребер, соединяющихся возле опорной балки конька,

возможность обустройства более выступающих свесов, что обеспечивает дополнительную защиту стен дома,

эстетическая привлекательность.

Минусы:

сложность расчета и монтажа,
более высокая стоимость реализации проекта,
уменьшение площади чердачного помещения (в частности в месте установки диагональных опор),
невозможность устройства мансарды,
естественное освещение возможно только посредством установки окон в кровельном пироге.

Поскольку недостатки не критические – четырехскатная крыша вальмового типа активно практикуется в современном строительстве частных домов.

Разновидности (типы и виды) вальмовой крыши

Изучая устройство стропильной системы вальмовой крыши, следует учесть, что в пределах этого вида, есть несколько разновидностей конструкций. В свою очередь, это вносит коррективы в общий процесс возведения каркаса стропильной системы.

Классическая вальмовая крыша

Отличается опиранием диагональных ребер на опорную балку конька и расположение свесов на одинаковой высоте. Отдельные элементы вальмовой крыши соответствуют треугольнику (фронтоны) и трапеции (скаты).

Схема устройства стропильной системы и внешний вид вальмовой крыши (обычной, стандартной)

Шатровая вальмовая крыша

Отличается отсутствием опорной балки конька. Это приводит к тому, что все диагональные ребра сходятся в единой точке, а к ним уже примыкают рядовые короткие стропила. Такой крыше отдают предпочтение при наличии квадратной коробки дома. Но формирование надежного конькового узла достаточно сложное.

Схема устройства стропильной системы и внешний вид шатровой вальмовой крыши

Полувальмовая крыша

Отличается наличием вертикальных фронтонов, в которых можно установить окна. На картинке видно различие двух разновидностей полувальмовых крыш (голландской и датской).

Схема устройства стропильной системы и внешний вид голландской вальмовой крыши Схема устройства стропильной системы и внешний вид датской вальмовой крыши

Ломаная вальмовая крыша или мансардная четырехскатная

Наиболее сложная в плане строительства конструкция стропильной системы вальмовой крыши, так как в этом случае, все скаты кровли имеют разную площадь и расходятся под разными углами. Ломаная (мансардная) крыша позволяют более рационально организовать внутреннее подкровельное пространство и помимо дополнительной жилой площади придать дому эффектный внешний вид.

Схема устройства стропильной системы и внешний вид ломаной вальмовой крыши (мансардного типа)

Конструкция вальмовой крыши

Вне зависимости от разновидности кровли, все виды имеют одинаковые элементы стропильной системы вальмовой крыши:

Схема расположения конькового бруса в стропильной системе вальмовой крыши коньковая опорная балка или коньковый брус – используется для классической вальмовой крыши, выполняет функцию несущего элемента, к которому крепятся диагональные стропила,

Схема расположения диагонального (бокового) стропила вальмовой крыши диагональное стропило (боковое, ребро, накосное или угловое стропило) – более длинная стропильная нога, которая присоединяется к торцу конькового бруса под острым углом, формируя одну из сторон треугольника,

Схема расположения центрального стропила вальмовой крыши центральное стропило – доски, одинаковой длины, которые примыкают к коньковой балке и формируют края трапециевидного ската крыши. Между ними располагаются промежуточные стропила,

Схема расположения промежуточного стропила вальмовой крыши промежуточное или рядовое стропило – формирует плоскость трапециевидного ската, расстояние между ними определяет прогон стропильной системы,

Схема расположения нарожника вальмовой крыши нарожник или короткое стропило – конструктивный элемент, который крепится на диагональное стропило, формируют треугольный свес и угловые части трапеций.

Расчет вальмовой крыши

Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:

ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми,

количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему,

вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования,

необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.

Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины

Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:

Таблица – угол наклона крыши в зависимости от кровельного материала Таблица – угол наклона крыши в зависимости от типа покрытия

Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:

сначала на верхнюю обвязку торцевой стены наносится осевая линия,
затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил,
далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила,
на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены,
полученная точка является заложением промежуточного стропила.

Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.

Стропильная система вальмовой крыши: специфика устройства и описание процесса монтажа

Вальмовые крыши привлекают внушительным списком убедительных преимуществ. В их числе эффектная форма, равномерность прогрева и надежная защита дома от осадков. Благодаря отсутствию фронтонов вальмовым конструкциям не страшны существенные ветровые нагрузки. По сравнению с двухскатными вариантами намного меньше причин опасаться деформаций.

Перечень плюсов можно продолжить, но их поток притормаживает весьма веское обстоятельство: стропильная система вальмовой крыши не радует простотой устройства. Однако сложность не остановит самостоятельного строителя, если он знаком с нюансами сооружения четырехскатного каркаса.

Содержание

Характерные особенности вальмовых крыш

Вальмовые крыши от двухскатных собратьев отличаются тем, что вертикальных стенок фронтонов в их конструкции нет. Место фронтонов заняли расположенные в торцах треугольные скаты, ощутимо сокращающие реальный и визуальный объем крыши.

Экономический эффект от уменьшения объема – вопрос спорный. При раскрое крупнолистового материала на вальмовые скаты расходы напротив увеличиваются. К примеру, укладка профлиста или монтаж металлочерепицы заставят раскошелиться на покупку покрытия раза в полтора больше, чем на обустройство стандартного скатного сооружения.

Приобретение материала из разряда штучных позволит уменьшить бюджет строительства, ведь на обшивку торцов крыши тратиться не придется.

По аналогии с любой из строительных конструкций вальмовую крышу можно условно разделить на простые геометрические формы. В простейшем варианте без сопряжений и ендов у нее есть две пары симметричных скатов: два треугольника и две трапеции. На этом основании вальмовая крыша получила параллельное название «четырехскатная».

В анфас ее разрез напоминает обычную треугольную двухскатную крышу. В профиль у сооружения трапециевидная конфигурация, которую также можно разделить на прямоугольник с двумя зеркально развернутыми треугольниками по бокам.

Форма трапеции зависит от архитектурных предпочтений хозяина. Определяется она соотношением длины карнизного свеса к длине конька. Часть конструкции, ограниченная прямоугольником, сооружается в соответствии с висячими или наслонными технологическими кровельными стандартами.

Заменившие фронтоны вальмы устанавливаются под некоторым углом к горизонту, т.к. примыкать они обязаны к наклонным сторонам трапеции. Вот в их устройстве и заключается основная загвоздка вальмовой стропильной системы, потому что обычным скатным методом устроить ее не получится. Ведь коньковый прогон не перекрывает полностью скат. Потому стропильным ногам вальм и сопряженных с ними треугольных частей больших скатов буквально не на что опереться верхними пятками.

Опорой для них станут особые накосные стропильные ноги, соединяющие коньковый прогон с углами конструкции. Если на вальмовую стропильную конструкцию взглянуть сверху, то накосные стропилины будут похожи на диагонали.

Направление установки стало причиной получения второго технологического названия — «диагональные». Естественно, опираться на диагонали будут разновеликие по длине стропильные ноги, т.к. устанавливаются они перпендикулярно свесам крыши. У них есть собственное наименование – нарожники.

Суммируя информацию, получаем, что в сооружении стропильного каркаса для вальмовой крыши будут задействованы:

Рядовые стропильные ноги, опирающиеся нижней частью на мауэрлат или на балки перекрытия. В соответствии с типом опоры они могут быть висячими или наслонными.
Диагональные стропилины, соединяющие углы крыши и края конькового прогона. Отметим, что используют их не только в обустройстве выпуклых углов вальмовых крыш, но и в сооружении вогнутых углов ендов.
Нарожники, формирующие плоскости вальм и примыкающих к накосным стропилам частей больших скатов.

Установка висячих и наслонных стропильных ног выполняется по правилам, согласно которым сооружается стропильная система двухскатной крыши. Разбираться будем с их диагональными собратьями и со стропильными полуногами-нарожниками.

Диагональные стропильные ноги

Принимая во внимание диагональное расположение, несложно догадаться, что длина накосов больше, чем длина обычных стропильных ног. К тому же они служат опорами для нарожников. Ввиду чего нагружены накосные стропила в полтора раза больше, чем рядовые аналоги. Потому их принято делать спаренными из двух досок сечением, равным аналогичному размеру материала для рядовых стропильных ног.

Спаривание накосных стропилин одновременно решает три технические задачи:

Позволяет без риска увеличить нагрузку за счет удвоенного сечения несущего элемента.
Предоставляет возможность получить диагональный элемент конструкции любой длины без ослабленных наращиванием участков.
Устраняет необходимость в целенаправленной покупке бруса для накосных стропил.

Из-за своей длины диагональные стропилины нуждаются в дополнительных опорах, количество которых зависит от длины стропильной ноги.

Опоры для диагональных стропилин

Независимо от масштабов строительства любая схема стропильной системы вальмовой крыши включает опоры для усиления диагональных стропильных ног. Если проектный размер накоса более 9м, т.е. он перекрывает равнозначный по метрам пролет, его непоколебимость обеспечивают двумя дополнительными опорами. Для пролетов поменьше достаточно одной опоры, расположенной в верхней зоне пролета.

В качестве опоры диагональной стропилины могут использоваться:

Стойка, устанавливаемая вертикально прямо на перекрытие. Между ней и перекрытием прокладывается кусок гидроизоляции, если стойке предстоит упираться в железобетонную плиту.
Подкос. Устанавливается, как и положено подкосным стропилинам, под углом, размеру которого позволено варьировать в пределах от 45º до 53º. Особого значения величина наклона не играет. Важно, чтобы сам подкос поддерживал стропилину на наиболее нагруженном участке. Нижнюю пятку подкоса упирают в лежень.
Шпренгель. Представляет собой Т-образную короткую балку из бруса, перевернутую низом вверх. Используется в устройстве больших пролетов, нуждающихся в двух и более усиливающих опорах. Устанавливается шпренгель так, чтобы его основание было перпендикулярно накосной стропилине. Располагают его в нижней части большого пролета ближе к углу крыши. Вместо шпренгеля может быть использована обычная короткая стойка.

Делают дополнительные опоры опять же из сдвоенной доски или бруска, устанавливают в наиболее нагруженных точках.

Нюансы опирания накосных стропилин

Верхняя пятка диагональной стропилины опирается на коньковый прогон различными способами. Выбор способа зависит от конструктивных особенностей стропильной системы:

В стропильных конструкциях с одним прогоном вдоль центральной оси крыши диагональные стропильные ноги опирают непосредственно на консоли прогона.
В стропильных системах с двумя прогонами и дощатыми стропильными ногами диагональные стропилины опирают на шпренгель, который в свою очередь опирается на оба прогона.
В стропильных каркасах с двумя прогонами и стропилинами из бруса кроме шпренгеля применяется прибоина – дощатый коротыш, сшивающий рядовые стропильные ноги в зоне конька. Толщина усиливающего коротыша от 5 и более см.

Пятка диагональных стропилин для посадки на один из перечисленных верхних упоров подрубается по факту. Крепление производится гвоздями. Усилить при необходимости фиксацию можно скрутками из проволоки или металлическими хомутами.

Нижние пятки накосов можно упереть в угол мауэрлата или специально установленной угловой балки. Можно просто опереть на них. Крепят диагональные стропильные ноги металлическими скобами, гвоздовым боем поверх деревянной накладки или уголками.

Нарожники и способы их устройства

Нарожники формируют вальмы и треугольные части больших скатов. Верх полуноги опирается на накосную стропилину, нижняя пятка на мауэрлат, врезной брус или балку деревянного перекрытия.

Монтаж нарожников может производиться:

Посредством врубки. В накосах выбирают гнезда так, чтобы полуноги смежных скатов не располагались друг против друга. Рекомендовано, чтобы между врубками расстояние было минимум 20см. Поэтому в шаге установки нарожникам позволено смещаться, чтобы не вырубать гнезда в одной точке.
Путем установки черепных брусков, служащих опорами для полуног. Бруски 50×50мм наращиваются вдоль нижних граней с обеих сторон диагональной стропилины. Их наличие позволяет отказаться от врубок, ощутимо ослабляющих несущий элемент.

Второй вариант проще в работе и предпочтительней из-за увеличения жесткости конструкции. К тому же он абсолютно не обязывает менять шаг установки полустропил: они могут быть расположены друг против друга. К мауэрлату или балкам нарожники крепят тем же методом, что использовали для установки рядовых стропилин.

Элементарная вальмовая стропильная система

Самый простой способ увенчать загородную собственность четырехскатной конструкцией заключается в покупке и установке готовых стропильных ферм. Однако значительно интересней, полезней, дешевле собственноручно заняться устройством вальмовой крыши и подходящей ей по типу стропильной системы.

Тем более если ее запланировано возвести над небольшой хозяйственной постройкой, беседкой или летней кухней. На простых конструкциях очень даже стоит потренироваться перед приложением усилий к более ответственным объектам.

Отметим, что в приведенном ниже примере отсутствует перекрытие, не огорожен чердак и нет утепления. На скатах практически не задерживается снег, т.е. на накосные стропильные ноги действует минимальная по их стандартным меркам нагрузка. Не сохранен принцип разбежки между нарожниками.

Все узловые соединения выполняются гвоздовым прибоем и металлическими уголками. Исполнителю потребуется доска 5×25см для изготовления стропильных ног и прогона, а также влагостойкая фанера для сооружения сплошной обрешетки, потому что постройку планируется покрыть битумной черепицей.

Этап 1: Моделирование и проектирование

Независимо от архитектурной сложности строительной конструкции ей нужен проект. Он поможет определиться с оптимальной формой и избавит от покупки лишних материалов. Для простой вальмовой крыши со стандартной стропильной системой не потребуются суперсложные чертежи, но сделать хотя бы простенький эскиз необходимо.

Инструкция для упрощенного проектирования:

Измеряем ширину/высоту/длину строения. Согласно данным вычерчиваем профиль и анфас строения на листе бумаги в масштабе, например 1:50. Это значит, что все размеры необходимо будет поделить на 50. Т.е. стена домика с размерами 5×2,5м на самодельном чертеже будет изображена в виде прямоугольника со сторонами 10×5см. Если мелковато выходит, масштаб можно выбрать покрупней — 1:40, 1:25 и т.д. Готовый эскиз желательно продублировать пару раз в запас.
Выбираем оптимальную высоту крыши и угол ее крутизны. Для этого на одном из дублей эскиза рисуем несколько вариантов абриса крыши. Определяем наиболее удачный и измеряем транспортиром угол наклона будущих скатов.
Отмечаем на дубле эскиза точки установки наслонных стропилин, это шаг. Обе стенки нам необходимо разделить на равные отрезки. Необязательно, чтобы шаг установки под вальмовым и пятиугольным скатом был одинаковым. В примере расстояние между стропильными ногами на обеих стенках строения равно 20 дюймам, это 50,8 см. По факту шаг установки может варьировать от 0,4 до 2,1м. Однако отметим, что слишком часто установленные стропила увеличат в разы расход материала, а слишком редко заставят усиливать конструкцию дополнительной контробрешеткой.
Определимся с длиной конька. Нарисуем его на дубликате шаблона, учитывая, что коньковый брус должен связывать цельное количество пар стропилин. Отложим от обоих краев длинных стен равные расстояния.
Все результаты переносим на основной лист и подсчитываем, сколько понадобится материала. Длину стропилин считаем по внешним сторонам с учетом длины карнизных свесов по 40-50см. Расход фанеры рассчитываем по количеству цельных панелей, приходящихся на каждую плоскость четырехскатной крыши.

По числу стропилин вычисляем количество крепежа. Гвозди нам потребуются буквально во всех узловых креплениях. Уголков на каждую стропильную ногу должно приходиться по паре. Не забываем купить доску с небольшим запасом на случай огрехов в собственной работе.

Для устройства вальмовой крыши по кирпичным и пенобетонным стенам потребуется брусок для сооружения мауэрлата. Он не нужен, если установка стропильной системы выполняется по деревянным стенам.

Этап 2: Устройство основной части вальмовой крыши

Первым делом соорудим вспомогательные леса из расчета, что между плоскостью самодельной подставки типа высокой скамьи и коньковым прогоном должен помещаться домашний мастер в полный рост.

Стартом монтажа стропильной системы для будущей вальмовой кровли является устройство коньковой части конструкции:

К сопряженным с вальмами стенкам постройки прибиваем по вспомогательной доске, один край которой должен совпасть с центральной осью. Между досками натягиваем шнурку, повторяющую центральную ось.
Примеряем пару стропилин к торцу строения. Пересекаться они должны прямо под шнуркой. Очерчиваем по факту линии спилов верхних пяток, не забывая, что между стропильными ногами будет прогон толщиной 5см.
По полученным шаблонам заготавливаем наслонные стропилины.
Устанавливаем попарно стропильные ноги по меткам основной части системы. Временно крепим одним гвоздем.
Устанавливаем коньковый прогон между верхними пятками, которые до этого свободно опирались друг на друга.
Прибиваем гвоздями стропилины к прогону.
К мауэрлату или верхнему венцу домика низ стропилин прикрепляем металлическими уголками.

Вспомогательные доски демонтируем, они нам более не понадобятся.

Этап 3: Сооружение вальмовых скатов

Вальмовую часть стропильной системы крепим аналогичным образом: нижние пятки уголками к мауэрлату или к верхнему венцу, верхние закрепляем гвоздями. Работу производим в следующей последовательности:

Примеряем к скату первую накосную стропилину, отмечаем по факту линию спила. Нижняя часть стропилины должна точно проходить через угловую точку разметки.
Отпиливаем отмеченные излишки. Прибиваем гвоздями диагональную ногу к коньковой консоли, низ фиксируем уголками.
Аналогично поступаем с остальными тремя накосами.
Заполняем вальмовый скат нарожниками, предварительно примерив каждую деталь к положенному месту и отпилив излишки.
Устанавливаем нарожники пятиугольных скатов.

По окончании работ стропила через одну прикручиваются проволочными скрутками к заложенным в стены деревянным пробкам или ко второму венцу, чтобы сильным порывом ветра конструкцию не сорвало.

Есть способ закладки скруток из отожженной проволоки в кладку еще в процессе строительства для последующего фиксирования стропильной системы. Поверх проволочной скрутки должно быть еще три ряда кирпичной кладки или два ряда пеноблоков.

По готовой стропильной системе укладывается обрешетка. В случае применения мягкой кровли, как в приведенном случае, в качестве покрытия обрешетку делают сплошной из дюймовки, фанеры или подобных плит. Между плитами или досками оставляют зазор в 3 мм. Под жесткие материалы обрешетку сооружают из бруска с рекомендованным инструкцией шагом.

Строительство сложных вальмовых крыш

Принцип устройства каркасов вальмовых крыш с более сложной архитектурой немногим отличается от приведенного примера. Последовательность работ точно такая же. Правда наслонные стропильные ноги все же разумней и надежней фиксировать с помощью врубок.

Крайне желательно использование опор под диагональные стропилины. И перед монтажом коньковой части устанавливаются опорные рамы с лежнем внизу и коньковым прогоном вверху. Еще изменение угла наклона скатов при опирании врубкой следует учесть на этапе проектирования.

Стропильная система вальмового типа сложнее каркаса обычной двухскатной крыши, но разобраться с ее устройством можно. Четырехскатная конструкция во многих случаях предпочтительней, она интереснее смотрится как над домами, так и над беседками и прочими бытовыми постройками. Описанный вариант сооружения поможет освоить азы в деле возведения вальмовых конструкций, а при удачном результате продолжение обязательно последует.

Теги: #Вальмовая крыша стропильная система чертеж

3D Расчет вальмовой крыши – Онлайн-калькулятор с чертежами

Также можно рассчитать

Выберите проекцию:

Чертеж стропильной системы со стороны бокового ската вальмовой крыши
Чертеж стропильной системы со стороны вальмы
Чертеж стропильная системы вальмовой крыши (сверху)
Чертеж малых стропил вальмовой крыши (левые)
Чертеж малые стропил вальмовой крыши (правые)
Чертеж диагональных стропила вальмовой крыши
Чертеж центральных/промежуточных стропил вальмовой крыши
Обрешетка на вальмовом скате
Чертеж обрешетки на боковом скате вальмовой крыши
Чертеж спила на стыке мауэрлатов вальмовой крыши
Чертеж кровельных листов на вальмовом скате вальмовой крыши
Чертеж кровельных листов на боковом скате

Расстояние: 0

Результаты расчета

Мауэрлат под боковыми скатами

Мауэрлат под вальмовыми скатами

Ширина: 15 см
Толщина: 15 см
Длина: 570 см

Дом

Ширина: 600 см
Длина: 1000 см
Высота стены: 400 см
Толщина стены: 30 см

Крыша

Высота: 300 см
Свес: 50 см
Угол: 43. 67 °
Площадь: 107.735 м²

Коньковый брус

Ширина: 15 см
Длина: 405 см
Толщина: 5 см

Центральное/промежуточное стропило

Угол спила: 46.33 °
Размер спила: 14.32 см
Длина: 494.77 см
Ширина: 15 см
Толщина: 5 см
Длина по скату крыши: 480.45 см
Длина от конька до запила: 411.32 см
Длина снизу от конька до запила: 404.4 см
Длина от запила до конца свеса: 69.13 см
Глубина запила вдоль стены (вертикально): 4.77 см
Глубина запила по опоре (горизонтально): 5 см

Диагональное стропило

Угол спила: 55. 98 °
Размер спила: 10.13 см
Длина: 603.07 см
Ширина: 15 см
Толщина: 5 см
Длина по скату крыши: 592.95 см
Длина от конька до запила: 504.61 см
Длина снизу от конька до запила: 500.8 см
Длина от запила до конца свеса: 88.33 см
Глубина запила вдоль стены (вертикально): 2.13 см
Глубина запила по опоре (горизонтально): 3.16 см
Выступ: 3.02 см

Малое стропило

Расстояние между досками: 60 см
Угол спила: 46.33 см
Размер спила: 14.32 см
Длина: 494.77 см
Ширина: 15 см
Толщина: 5 см
Длина от запила до конца свеса: 69. 13 см
Глубина запила вдоль стены (вертикально): 4.77 см
Глубина запила по опоре (горизонтально): 5 см
Размер спила около диагональной стропилы: 6.91 см

Обрешетка

Угол схождения ската крыши: 54.12 °
Размер спила: 7.23 см
Толщина: 2.5 см
Ширина: 10 см
Расстояние между досками: 30 см

Пароизоляция

Расстояния между малыми стропилами

s 1: 60 см
s 2: 60 см
s 3: 60 см

Длины малых стропил

s 1: 392.6 см
s 2: 302.74 см
s 3: 212. 87 см
s 4: 123 см

Расстояния между центральными/промежуточными стропилами

c 1: 65 см
c 2: 60 см
c 3: 60 см
c 4: 60 см
c 5: 60 см
c 6: 65 см

Расстояния между досками обрешетки

D 1: 30 см
D 2: 30 см
D 3: 30 см
D 4: 30 см
D 5: 30 см
D 6: 30 см
D 7: 30 см
D 8: 30 см
D 9: 30 см
D 10: 30 см
D 11: 30 см
D 12: 23. 9 см

Размеры досок обрешетки на вальмовом скате

L 1: 703.45 см
L 2: 645.59 см
L 3: 587.73 см
L 4: 529.86 см
L 5: 472 см
L 6: 414.14 см
L 7: 356.28 см
L 8: 298.41 см
L 9: 240.55 см
L 10: 182.69 см
L 11: 124.82 см
L 12: 66.96 см
L 13: 17.92 см

Размеры досок обрешетки на боковом скате

L 1: 1103.27 см
L 2: 1045.41 см
L 3: 987.55 см
L 4: 929.69 см
L 5: 871. 82 см
L 6: 813.96 см
L 7: 756.1 см
L 8: 698.23 см
L 9: 640.37 см
L 10: 582.51 см
L 11: 524.65 см
L 12: 466.78 см
L 13: 417.74 см

Листы кровельные (фронтальный скат)

ST 1: 125 x 250 см
ST 2: 125 x 250 см
ST 3: 125 x 250 см
ST 4: 125 x 250 см
ST 5: 125 x 250 см
ST 6: 125 x 250 см
ST 7: 13.45 x 250 см
ST 8: 125 x 248.9 см
ST 9: 125 x 248.9 см
ST 10: 125 x 248.9 см
ST 11: 18. 51 x 248.9 см

Листы кровельные (боковой скат)

ST 1: 125 x 250 см
ST 2: 125 x 250 см
ST 3: 125 x 250 см
ST 4: 125 x 250 см
ST 5: 125 x 250 см
ST 6: 125 x 250 см
ST 7: 125 x 250 см
ST 8: 125 x 250 см
ST 9: 125 x 250 см
ST 10: 68.27 x 250 см
ST 11: 125 x 248.9 см
ST 12: 125 x 248.9 см
ST 13: 125 x 248.9 см
ST 14: 125 x 248.9 см
ST 15: 125 x 248.9 см
ST 16: 125 x 248.9 см
ST 17: 73.33 x 248.9 см

Материалы конструкции

Мауэрлат под вальмовыми скатами

Мауэрлат под боковыми скатами

Коньковый брус

Ширина: 15 см
Толщина: 5 см
Длина: 405 см
Количество: 1 шт
Объём: 0. 03 м³

Центральные/промежуточные стропила

Диагональные стропила

Малые стропила

Контр-обрешетка

Обрешетка

Пароизоляция

Ширина: 100 см
Итоговая длина: 11050 см
Площадь: 110.5 м²
Количество рулонов: 12 шт

Листы кровельные

Ширина: 125 см
Длина: 250 см
Количество: 53 шт
Площадь: 165.625 м²

Утеплитель

Толщина: 15 см
Объём: 11.392 м³

Указанные «Размеры»

Отображение

Единицы измерения: см
Цвет чертежа: цветной

Тип кровли

Жёсткая: selected

Крыша

Высота: 300 см
Свес: 50 см

Дом

Ширина: 600 см
Длина: 1000 см
Толщина стены: 30 см
Высота стены: 400 см

Мауэрлат

Ширина: 15 см
Толщина: 15 см

Стропило

Пароизоляция

Ширина: 100 см
Длина: 1000 см
Нахлест сверху: 0 см
Нахлест сбоку: 15 см

Контр-обрешетка

Толщина: 3 см

Обрешетка

Листы ОСП

Ширина: 125 см
Длина: 250 см
Толщина: 1. 4 см

Листы кровельные

Ширина: 125 см
Длина: 250 см
Нахлест сверху: 15 см
Нахлест сбоку: 10 см

Обратите внимание:

Зеленым выделены допустимые значения расчета.
Оранжевым выделены значения, имеющие незначительные отклонения от нормы.
Красным выделены значения, подвергающие конструкцию риску разрушения или делающие пользование изделием неудобным.

Вальмовая крыша стропильная система: чертежи, правильный расчет

Важнейшая конструкция дома, оказывающая влияние на все строение в целом — является его крыша. Основные конструктивные особенности крыши зависят от многих факторов, таких как максимально допустимая нагрузка на стены, тип конструкции, вид кровельного материала и др. Вальмовая крыша стропильная система которой устроена не совсем просто, является тем не менее достаточно популярной конструкцией при строительстве. Основным её преимуществом считается, великолепная способность к самоочищению, а так же хорошей устойчивостью к сильным снегам и ветровой нагрузке.

Особенности конструкции вальмовой крыши

Широкое применение в строительстве вальмовая крыша нашла благодаря своей прочной конструктивной особенности, долговечности и достаточно оригинального дизайна, имеющий красивый внешний вид.

Конструкция крыши позволяет обустроить просторный жилой мансардный этаж с великолепными врезными окнами, а обтекаемая форма снижает аэродинамические нагрузки от сильных ветров.

Стропильная система вальмовой крыши состоит из четырех скатов: два из которых — боковые (имеющую форму трапеции), и еще два — вальмовые (в виде треугольников). Таким образом у конструкции получается две вершины, объединенные коньковым прогоном.

Основные конструктивные узлы

Коньковый прогон — основная несущая ось в верхней части крыши, которая является местом соединения всех четырех скатов. Выполняется из обрезной доски 50х200 мм.
Диагональные (накосные стропила) — важный несущий элемент каркаса, соединяющий углы дома с конковым прогоном. Выполняется из той же доски, что и коньковый прогон.
Стропила боковой крыши — выполняются из доски 50х200 мм. Крепится к коньковому прогону и боковым стенам строения либо мауэрлату. Основная их задача равномерно распределять боковую нагрузку на несущие стены.
Укороченные стропила (нарожники) — доска запилинная под определенным углом, которая крепится к диагональным стропилам и вальмовой части стене дома или мауэрлату. Таким образом соединение между нарожниками и конковым прогоном отсутствует.

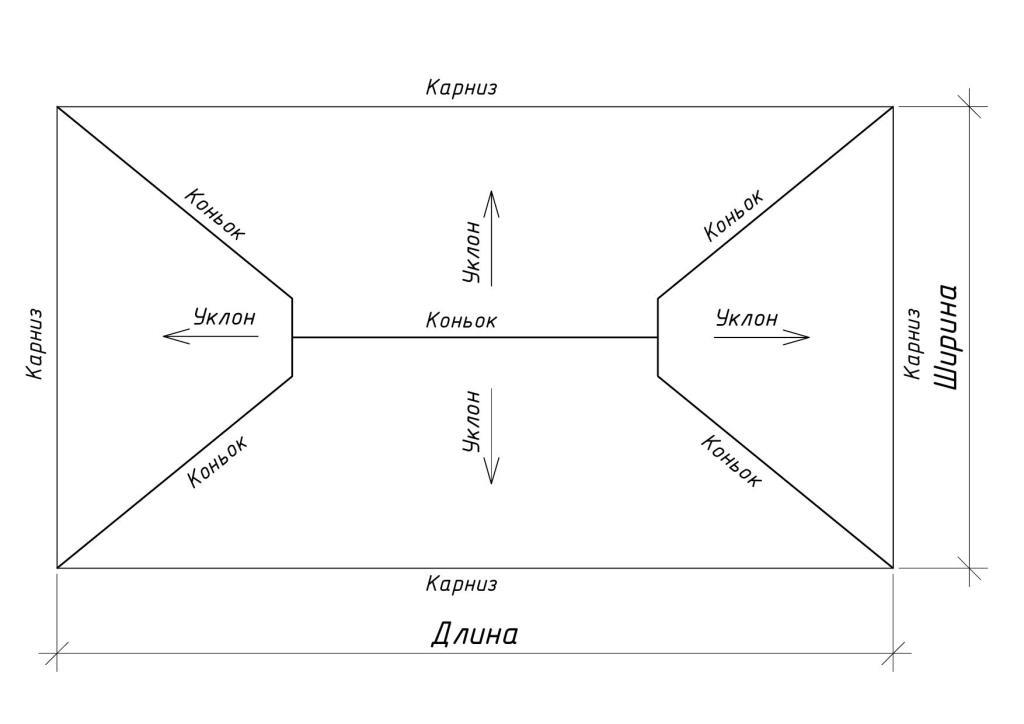

Схема вальмовой крыши

Важно соблюдать основные правила связки конструктивных узлов, от качества их скрепления будет зависеть надежность и прочность всей конструкции. Для этого используйте только качественный пиломатериал и «ершеные» гвозди.

Схема соединения основных узлов конструкции

Виды вальмовых крыш

Вариантов исполнения вальмовых крыш достаточно много, помимо стандартной еще существуют: (полувальмовые голландские и датские, шатровые, а так же ломаные крыши).

Если к примеру длинна вальмового ската крыши меньше боковых, такую конструкцию называют полувальмовой (голландской). Такая конструкция с достоинством выдерживает сильные вытровые нагрузки, а благодаря резким скатам снег на ней практически никогда надолго не задерживается. Данный тип больше схож с классической двухскатной крышей, однако по своим характеристикам значительно превосходит её.

Полувальмовая крыша (голландская)

Датская полувальмовая крыша немного сложнее по исполнению. Отличие конструкции заключается в том, что вальмовая часть уже находится не снизу, а сверху вертикальный фронтон, который можно заменить красивой рамой со стеклом.

Датская полувальмовая крыша

Строениям со стенами одинаковой длинны (квадратными), великолепно подходит шатровая крыша. В отличие от вальмовой у которой имеется коньковый прогон, шатровая такового не имеет. Конструкция выглядит следующим образом, четыре абсолютно одинаковых ската крыши, сходятся в одной верхней точке. образуя тем самым пирамидальную геометрическую фигуру.

Пример дома с шатровой крышей

Ломаные крыши ввиду сложности конструкции встречаются весьма редко. Однако их вид настолько завораживает, что долгое время не можешь отвести от нее взгляд. Представляет она собой, набором множества скатов, устроенных под различными углами относительно стен. Своими руками, не имея за спиной достаточного опыта, такую крышу изготовить весьма проблематично, поэтому лучше это дело доверить профессиональным кровельщикам.

Вальмовая крыша своими руками

Правильные расчеты — залог надежности и долговечности любой крыши. Начертив схему конструкции правильно, вы сможете без особого труда собрать её самостоятельно, имея при этом в подмастерье 2-3 напарника. Прибегать к помощи бригады строителей будет не нужно, достаточно делать все согласно плану и придерживаться заданным расчетам.

Угол наклона

При проектировании любой крыши, угол её наклона выбирают исходя из климатических условий, которые в России сильно отличаются, в зависимости от региона. Если строение возводится в регионе с преобладающими зимой сильными снеговыми осадками, то угол наклона желательно делать большим, таким образом снег не сможет задерживаться на крыше и постоянно с нее будет сползать под своим собственным весом.

В южных же регионах, где осадки встречаются довольно редко, и только в виде дождя, но зато нередки сильные порывы ветра, крыши возводят с небольшим уклоном. Основной задачей которых является сопротивление этим ветровым нагрузкам.

Карта ветровых нагрузок регионов России

Так же немаловажным фактором при расчете уклона, является тип кровельного покрытия. Дело в том, что у некоторых из них есть рекомендуемое ограничение высоты угла, пренебрегать которым не следует. И так, чтобы не сделать ошибок ознакомьтесь с каждым из них:

Шифер — рекомендуемый угол уклона 15º — 65°. Несоблюдение данных параметров может привести к попаданию влаги между стыками листов;
Керамическая черепица — наилучший уклонный угол для скатов 35° — 65°. Пренебрежение рекомендуемого производителем уклона, приведет к возможности образования конденсата;

Металлическая черепица — минимальный уклон для данного материала составляет 13°, максимальный производителями не устанавливается;
Мягкая черепица — оптимальным размером уклона считается не меньше 15º. Монтаж кровли можно осуществлять при любом другом значении угла выше минимального;
Ондулин — любой угол уклона не меньше 5°, от размера угла напрямую будет зависеть шаг обрешетки.
Металлическая фальцевая кровля — должна применяться при уклоне скатов свыше 25° градусов.

Правильный расчет площади

Для того чтобы верно рассчитать общую площадь поверхности вальмовой крыши, сначала нам необходимо подсчитать площадь каждого ската по отдельности, затем получившиеся числа сложить между собой. Как мы помним скаты вальмовой крыши — это геометрические фигуры двух трапеций и треугольников. Вспомнив школьную программу, несложно подсчитать их общую площадь.

Расчет площади вальмовой крыши

Важно! Из общей площади следует вычесть размеры: мансардных окон, проходных вентиляционных труб, а так же дымохода.

Если вы все же боитесь ошибиться, правильно произвести подсчет могут специалисты у которых вы будите приобретать кровельное материал, либо вы можете воспользоваться любым из удобных для вас он-лайн калькулятором, которых полно в интернете.

Точно указав все параметры будущей крыши они помогут все просчитать с точность до квадратного метра.

Расчет стропильной системы

Для точного расчета системы стропил необходимо воспользоваться приведенной ниже таблицей соотношения между длиной и их размещением.

Соотношение угла ската крыши	Поправочный коэффициент для угловых стропил	Поправочный коэффициент для промежуточных стропил
3:12	1. 016	1.031
4:12	1.027	1.054
5:12	1.043	1.083
6:12	1.061	1.118
7:12	1.082	1.158
8:1 2	1.106	1.202
9:1 2	1.131	1.250
10:12	1.161	1.302
11:12	1.192	1. 357
12:12	1.225	1.414

Исходя из вышеуказанной таблицы, длина стропильной ноги равна её произведению коэффициента и проекции. Применение таблицы поможет максимально точно произвести все необходимые вычисления.

Сам расчет осуществляется в следующей последовательности:

Используя обычную рейку найдите заложение (горизонтальную проекцию) промежуточной стропильной ноги. Найдите в таблице ваш коэффициент уклона и умножьте на представленный коэффициент;
От конькового прогона до места крепления нижней части стопильной ноги, измеряем длину стропила;
Таким же способом, умножив поправочный коэффициент на заложение (горизонтальную проекцию), находим длину свеса стропил. Либо можно воспользоваться теоремой Пифагора (см.рис. 1).

Теперь найдем длину угловых стропило. Наглядно это будет проще сделать воспользовавшись для этого приведенным ниже рисунком.

Монтаж стропил

Процесс начинается с установки вертикальных опор, на которые укладывается и прочно закрепляется коньковый прогон. После их установки измерьте получившуюся горизонталь, если результат положительный приступаем к следующему этапу.
Установка диагональных (накосных стропил). Нижняя часть стропильных ног, в месте подреза для опорной части, соединяется с обвязочным брусом в углу строения. Верхние крепятся между собой и коньковым брусом. Их торцы должны иметь специальные угловые срезы, выполненные таким образом, чтобы между ними получилось максимально плотное соединение.
Выставленные стпропила усиливаются дополнительными вертикальными опорами. Верхний торец опоры запиливается под углом равным углу наклона стропил. Для скрепления опор и стропил используются металлические пластины.

Установка опор, конькового прогона и угловых стропильных ног

Следующим шагом будет установка стропил боковой крыши, шаг установки 600 мм. , такой шаг предпочтительней, так как большинство стандартного утеплителя имеют такую ширину. Действуем тут аналогичным способом. Нижняя часть с выемкой крепится к обвязочному брусу, для фиксации можно использовать металлические скобы либо уголки. Верхние концы соединяются над коньковым прогоном с помощью пластин. Чтобы стропила максимальной плотно прилегала к коньковому прогону изготовьте на ней небольшую врубку под прямым углом.
Завершающим этапом является установка укороченных стропил (нарожников). Шаг их установки такой же 600 мм. Одна их сторона опирается на обвязочный брус, вторая соединяется с диагональной (накосной стропилой). Обратите внимание на установку центрального нарожника, который находится посередине вальмового ската. Дело в том, что он будет прилегать сразу к обеим ногам угловых стропил, поэтому торец его верхней части должен иметь двойной скос.

Установка укороченных стропил (нарожников)

Усиление каркаса

Для того чтобы придать конструкции большую жесткость, её нужно укрепить дополнительными угловыми раскосами и вертикальными стойками. Необходимое их количество рассчитывается исходя из величины максимальной нагрузки стропильной системы. В величину входит вес: кровельного пирога и покрытия, а так же масса снеговой и ветровой нагрузки.

После того, как стропильная система вальмовой крыши усилена, можете смело приступать к монтажу обрешетки. Её шаг и конструкция зависит, от выбранного вами типа кровельного материала. К примеру под мягкую черепицу она должна иметь сплошной ковер.

Вальмовая крыша своими руками чертежи и фото пошаговая инструкция

Вальмовая крыша своими руками чертежи и фото пошаговая инструкция, плюсы и минусы. Решившимся на самостоятельное возведение вальмовой крыши владельцам стоит помнить о ее сложности и обязательном обосновании параметров расчетом. Данные работы в любом случае не проводятся в одиночку, монтаж, изоляцию и обшивку четырехскатных каркасов выполняет бригада из 2-3 человек, но в задействовании спецтехники нет необходимости. К приобретению материалов и любым практическим действиям приступают после составления и проверки проекта, при отсутствии серьезного опыта следует быть готовыми к перерасходу сметы и затягиванию работ.

Вальмовая крыша что это такое, отличия, плюсы и минусы
К отличительным особенностям таких крыш относят наличие четырехскатной стропильной системы с двумя треугольными скатами на противоположной стороне. Оставшиеся два ската могут быть трапециевидными или треугольными, вертикальные боковые фронтов в классическом исполнении отсутствуют. При полном занятии торцовых скатов всей площади от конька до карниза крыша называется вальмовой, при частичном – полувальмовой.
Преимущества таких конструкций проявляются в:
• Устойчивости и выдержке существенных ветровых и снеговых нагрузок. Благодаря четырехскатной форме, дополнительным ребрам жесткости, отсутствию вертикальных стен и строгим требованиям технологии строительства такие конструкции лучше выдерживают воздействие сильных воздушных потоков, не задерживают снег и не деформируются под весом осадков. Как следствие, в регионах с неблагоприятными погодными условиями они служат дольше и надежней в сравнении с одно- или двускатными кровлями.
• Минимальной вероятности разрушения карнизных свесов и надежной защите фасада от промокания по всему периметру при их достаточной длине.
• Равномерном прогреве подкровельного пространства.
• Эстетичности и оригинальном внешнем виде. Вальмовые крыши особенно уместны при строительстве малоэтажных жилых домов в европейском стиле, конструкция считается популярной и стильной.
• Многообразие предлагаемых вариантов, возможности изменения визуальной высоты дома. В классическом исполнении вальмовые крыши имеют высокий наклон и прямые стропила, но применение современных кровельных материалов позволяют строить конструкции с любым углом, вплоть до минимальных 5° и сложными конфигурациями. Помимо традиционной вальмовой крыши владельцы могут установить голландскую полувальмовую (с укороченными в 1,5-2 раза противоположными скатами), датскую (с вертикальными фронтонами поверх скатов или треугольными окнами), ломаную вальмовую кровлю, но по понятным причинам расчет и возведение таких конструкций обойдутся дороже.
Недостатков у вальмовых крыш немного, но при выборе этого варианта владельцам стоит помнить о росте трат на материалы или оплату работы специалистов. Расчет и монтаж таких конструкций требуют особых навыков и знаний, ошибки приводят к перерасходу материалов и снижению устойчивости и срока службы крыши.
К эксплуатационным минусам вальмовых кровель также относят скрадывание внутреннего пространства и отсутствие возможности установки стандартных вертикальных стеклопакетов, что в свою очередь приводит к лишним тратам при обустройстве жилых мансард.
Вальмовая крыша своими руками чертежи и фото пошаговая инструкция
Вальмовая крыша своими руками чертежи и фото пошаговая инструкция. Работы начинаются с выбора типа стропильной системы (наслонной или навесной) и расчета параметров кровли (высоты конька, длины, сечения и шага прогона стропил, угла наклона скатов и обосновании потребности в дополнительных подпорках).
При составлении проекта кровли обязательно указываются места размещения дымовых и вентиляционных каналов, слуховых и осветительных окон и заранее выбираются способы ее изоляции и обшивки. Чем больше мелочей будет учтено при расчете, тем меньше проблем возникнет потом, в идеале этот этап полностью доверяют профессионалам или как минимум согласовывают с ними готовый проект.
Основные работы ведут пошагово:
1. По периметру защищенных от влаги стен крепится мауэрлат.
2. Поверх основного бруса набиваются балки перекрытия и временный дощаной настил.
3. Монтируются вертикальные опоры и коньковый брус.
4. Диагональные стропила собираются в каркас вальмы и крепятся к коньку.
5. Последовательно устанавливаются нарожники, рядовые стропила, подкосы и дополнительные крепления.
6. Выполняются работы по утеплению, гидроизоляции и обшивке крыши.
Стропильная система и мауэрлат
При правильном подходе мауэрлат закладывается еще на этапе строительства коробки дома, в остальных случаях его крепят перед монтажом стропильной системы.
В малоэтажных жилых домах его закладывают из обработанного антисептиками и антипиренами хорошо просушенного бруса из дуба, качественной осины, бука или хвойных пород с сечением не менее 100×150 мм.
Чем больше будет площадь и вес скатов, тем толще должен быть мауэрлат. Брус соединяется на углах «в лапу» и крепится на заранее заложенные в стенах толстые металлические шпильки, поверх обязательной гидроизоляционной прослойки из мастики или рубероида.
Количество отверстий для шпилек ограничено, выпилы в брусе для крепления других элементов делать запрещено. Этап крепления мауэрлата завершается его разметкой с помощью ярких маркеров или маяков, все размеры и совпадение противоположных элементов проверяется несколько раз.
Далее последовательно:
• Элементы стропильной системы выпиливаются из качественного бруса с одинаковым сечением от 50×150 мм, при необходимости длинные диагональные балки сращиваются из отдельных отрезков.
• На стены рядом с мауэрлатом или закрепленный ниже брус монтируются балки перекрытия (при наличии). Мауэрлат стягивается затяжками для снятия и перераспределения весовой нагрузки.
• Поверх мауэрлата монтируется прогон (рекомендуемый и упрощающий работу, но необязательный этап).
• По центру стропильной системы крепятся основные вертикальные стойки, скрепляемые коньковым брусом.
• К коньку крепятся центральные стропила торцевых скатов.
• Проводится уточненная разметка и крепление промежуточных стропил фронтальных свесов.
• Монтируются 4 диагональные стропила, соединяющие углы дома и конек, при необходимости – с дополнительными промежуточными опорами.
• К диагональным стропилам крепятся нарожники с равным интервалом, совпадающим с шагом прогона основных стропил.
• Стропильная система при необходимости укрепляется дополнительными элементами (подкосы, шпренгели, ветровая балка).
• В системах с заканчивающими на мауэрлате стропилами монтируется «кобылки», в остальных случаях балки подготавливаются к креплению карнизной доски и будущей обшивке свесов.
Финишное покрытие пирог из мягкой черепицы
Мягкая битумная черепица считается оптимальным по цене, надежности и внешнему виду кровельным материалом для вальмовых крыш. Благодаря хорошей эластичности и низкому проценту отходов при раскрое ее с равным успехом используют для отделки треугольных скатов и сложных участков. Для достижения планового срока службы (25-30 лет) и получения красивого покрытия при ее монтаже на вальмовые кровли:
• Мягкая черепица укладывается на практически сплошную (с зазорами между элементами -6-10 мм) обрешетку из фанеры, обрезной доски или качественных листовых древесных материалов. Необрезная доска для этих целей не подходит, настил на скатах должен быть максимально ровным и гладким. По этим же причинам в ходе монтажа обрешетки избегают образования изломов или острых углов. Вентиляция пространства под настилом обеспечивается с помощью контробрешетки
• При уклоне кровли свыше 18 ° обеспечивается обязательная гидроизоляционная защита проблемных участков (конек, ребра, карнизные свесы, места примыкания к трубам закрываются самоклеящимися лентами или рулонными материалами, промазываемыми битумными мастиками), при меньшем уклоне помимо этих работ вся площадь настила закрывается сплошным ковром. Полотнища монтируются снизу-вверх с 10-15 нахлестом по бокам, стыковки материала по длине всячески избегают.
• Одновременно с набивкой настила и до монтажа мягкой черепицы в пирог закладываются вентиляционные элементы (вытяжные отверстия у конька и в верхней части кровли, приточные продухи – у карнизов, каналы и зазоры для ввода влаги их теплоизоляционной прослойки при ее наличии).
• Мягкая черепица разрезается после тщательных замеров и монтируется с нижней части свесов исключительно по разметке, со смещением каждого ряда до полуметра (точный шаг зависит от узора лепестков). Нижние части с самоклеящейся полосой тщательно придавливаются, для крепления верхних сухих краев используются специальные мягкие гвозди (не менее 4 для каждой мертвой полосы).
Стоит отметить, что расчет количества мягкой черепицы и доборных элементов при обустройстве вальмовых крыш по возможности доверяется специалистам. Из-за сравнительно сложной конфигурации кровли материал приобретается с запасом, на одном скате настилается черепица из одной партии. Игра с оттенками и комбинирование разных цветов допускается лишь при высоком профессионализме кровельщика.
Финишное покрытие пирог из металочерепицы
При выборе этого варианта владелец должен быть готов к лишним тратам и сложному раскрою, прямоугольные размеры листа металлочерепицы не совпадают по форме с треугольными и трапециевидными скатами. При использовании нестандартно узких листов работы слегка упрощаются, но правильно подобрать перехлесты и раскроить металлочерепицу могут только профессионалы.
Как следствие, даже при перекрытии вальмовых крыш своими силами этап замеров и раскроя рекомендуют доверить специалистам.
Шаг наклонных стропил в таких случаях также должен совпадать с габаритами металлочерепицы, при оптимальном раскладе он составляет 55 см или половину ширины листа.
Горизонтальные рейки обрешетки набиваются с шагом, совпадающим с параметрами профиля, по требованиям технологии линия крепления накладывается на центральную ось доски, а саморез вкручивается точно в центр впадины. Минимально допустимый угол наклона вальмовой крыши при обшивке металлочерепицой составляет 15°, оптимальный — 35°.
Работы ведутся по схеме:
• После настила гидроизоляции или утепленного пирога поверх стропил набиваются планки обрешетки, внутри закладываются каналы для вывода влаги и проветривания.
• Металлочерепица поднимается наверх для разметки и подрезки. Для резки материала используется ножовка и лобзик (но не нагревающая металл болгарка!), полученные фрагменты маркируют и при необходимости прокрашивают по краям реза. Опускать листы вниз при этом необязательно, в целях экономии сил и времени «ступеньки» кладут на смежный скат. Для упрощения работ на этом этапе рекомендуется использовать шнур и «черток» — четыре ровных доски с шарнирными нежесткими соединениями.
• После раскроя материала по краям монтируются карнизные планки и капельник, под будущие стыки (ребра, конек, места примыкания к дымоходу) укладываются дополнительные гидроизоляционные прокладки.
• Стартовый лист крепится начиная с центра треугольного ската и с любого удобного угла трапециевидного. Первые саморезы закручиваются не до конца, затягивание проводится лишь после укладки и корректировки соседнего листа. Непосредственно перед фиксацией остальных фрагментов рекомендуется провести укладку 3-4 штук, проверить их уровень и лишь потом – прикручивать саморезами.
• Поверх прикрученной металлочерепицы крепятся доборные элементы, начиная с коньковой планки.
Простота схемы условная, на этап разметки и раскроя даже у опытных кровельщиков уходит не менее дня, при большой площади, неудобном угле или сложной форме скатов работы затягиваются. Для их упрощения первую раскладку проводят на бумаге и лишь потом, после замеров и проверки совпадения размеров листы поднимают наверх. Схему при этом составляют с учетом заложения как можно меньшего числа небольших треугольных вставок.
Вне зависимости от выбранного вида кровельных материалов работы завершаются монтажом элементов водостока, дымохода и вентиляции.
При необходимости установки в скатах окон для освещения мансарды работы усложняются: помимо предварительной установки рам в стропильных конструкциях в ходе монтажа металлической или мягкой черепицы выверяются и закладываются зазоры между материалом обшивки и их проемами от 5 см и более.
Последние в свою очередь необходимы для правильного закрепления тепло-, гидро- и пароизоляционных материалов и размещения дренажных желобов.
Остекление окон выполняется на завершающем этапе обустройства, параметры стеклопакета подбираются с учетом климатических условий региона.
Теперь вы знаете ответ на запрос: Вальмовая крыша своими руками чертежи и фото пошаговая инструкция
Планы навесов с вальмовой крышей | Проекты сарая с крышами бедра
8 ‘Планы на крыше на крыше. Планы навесов для вальмовой крыши
10’x10′ Планы навесов для вальмовой крыши
10×12 Навес для вальмовой крыши Планы
10×12 Гаражные ворота Навес с вальмовой крышей Планы
Шатровая крыша 10×16 Планы
10×18 Шатровая крыша Планы
10×20 Шатровая навесная крыша Чертежи
12-футовые навесы для вальмовых крыш Чертежи
Чертежи навесов для вальмовых крыш 12×12 Чертежи
Чертежи навесов для вальмовых крыш 12×14 Чертежи
Навесы для вальмовых крыш 12×16 Чертежи
Чертежи вальмовых навесов 12×20 Чертежи
Чертежи вальмовых навесов 12×24 Чертежи
Чертежи 14-футовых навесов для вальмовых крыш
Чертежи навесов для вальмовых крыш 14×14
9 Планы вальмовых навесов 9
2
16×16 планы навеса для вальмовой крыши
планы 5-стороннего углового навеса
10×10 планы 5-стороннего углового навеса
8×8 5-стороннего углового навеса Планы
12×12 5-сторонний угловой навес Планы
120 s. f. Чертежи двухстороннего углового сарая
14×14 5-стороннего углового сарая
Чертежи шатровой крыши

Шатровая крыша придает изюминку навесу на заднем дворе. Шатровая крыша определяется как крыша, все стороны которой спускаются к стенам. Таким образом, концы односкатной крыши выглядят как стороны. Без выступающих концов фронтона крыша выглядит более мягкой.
Конструкция вальмовой крыши
Вальмовая крыша навеса должна иметь «каркас из стержней», что означает, что каждое стропило на вальме должно устанавливаться отдельно. На обычных двускатных крышах стропила или фермы могут быть собраны на земле, а затем подняты на место. Это делает вальмовую крышу немного сложнее построить, чем двускатную. Но вальмовая крыша строилась сотни лет и является очень прочной крышей.
Уклон крыши большинства наших навесов составляет 6 дюймов 12. Мы используем доски 2х6, чтобы в хвостах стропил было много древесины после того, как будут сделаны посадочные места и вырезы для птичьего рта.
На чертежах видно, что настоящие вальмовые стропила имеют меньший уклон, чем нарожники и простые стропила на чертежах.
Крышу на вальмовой конструкции сарая немного сложнее построить, чем наши другие односкатные крыши, но если вы ищете вызов и хотите иметь красоту этого стиля крыши, то это отличный проект строительства сарая, который обеспечит большое удовлетворение, когда вы смотрите на него и думаете: «Я построил это».
Как построить навес с вальмовой крышей
Постройте Сарай до верхних стеновых плит. После установки стеновых панелей на стены сарая вы построите крышу сарая, выполнив следующие шаги:
В наших проектах сарая используется конструкция каркаса терминальной вальмовой крыши. Этот тип каркаса крыши означает, что вальмовые стропила опираются на первую обычную ферму.
На этом чертеже показаны различные типы стропил, используемых для каркаса вальмовой крыши.
Этапы изготовления каркаса вальмовой крыши:
Шаг 1: Соберите конечные стропила и установите их на верхние пластины.
Отмерьте половину ширины задней части сарая от конца сарая и отметьте верхнюю пластину. Это центральная линия конечного стропила. Установите терминальное стропило на верхние пластины и прикрепите его к пластинам.
Отмерьте от этой точки 24 дюйма по центру вдоль верхних пластин стены и отметьте центральные линии остальных стропил. Вы можете переместить отметки на 3/4 дюйма, чтобы их было лучше видно после установки стропил.
Шаг 2: Установите общее стропило, которое проходит между вальмами.
Обычное стропило, которое проходит между двумя вальмами, такое же, как и другие обычные вальмы. Он устанавливается, чтобы удерживать терминальное стропило и упростить установку вальмовых стропил.
Шаг 3: Установите вальмовые стропила.
Два вальмовых стропила установлены. Проверьте верхний край вальмовых стропил, чтобы убедиться, что они имеют ту же высоту, что и обычное стропило, которое было установлено.
Вы можете сделать это, используя прямую доску, уложенную от вальмового стропила к вальмовому стропилу, и убедившись, что обычное стропило не слишком высокое или слишком низкое. Он должен быть 1/4″ или меньше.
Шаг 4: Прикрепите нарожники к вальмовым стропилам.
Теперь вырежьте нарожные стропила и установите их между вальмовыми стропилами и верхней пластиной. Вам нужно будет измерить перпендикуляр к центральному общему стропилу более 24 дюймов и поставить отметку на вальмовом стропиле, чтобы узнать, где центральная линия верхней части нарожного стропила будет располагаться на вальмовом стропиле.
Используйте прямую доску, уложенную перпендикулярно стропила, чтобы убедиться, что верхние края стропил находятся на одном уровне друг с другом при установке каждого стропила, чтобы убедиться, что крыша плоская.0005
Шаг 5: Установите систему набедренных полок на противоположном конце.
Установите крайние стропила и вальмовые/натяжные стропила на противоположном конце навеса, следуя той же процедуре, что и с первым концом навеса.
Шаг 6: Установка общих стропил
Установите общие фермы/стропила между двумя концами сарая. Убедитесь, что расположение 2′-0″ по центру
Шаг 7: Установите бордюры.
Убедитесь, что концы стропил имеют одинаковую длину +- 1/4″, а затем установите бордюр .
статьи по теме
Как построить сарай описывает этапы строительства сарая
Посмотрите наши видеоролики по строительству сарая
Создание вальмовых и двускатных крыш вручную
Справочный номер: KB-00415
Последнее изменение: 21 июля 2021 г.
Информация в этой статье относится к:
ВОПРОС
Как я могу вручную создать Вальма или двускатная крыша?
ОТВЕТ

В этом уроке мы покажем вам, как задать параметры по умолчанию для построения крыши, как вручную нарисовать плоскости крыши для создания вальмовой крыши и как вручную создать плоскости крыши для двускатной крыши.
Home Designer Pro также позволяет автоматически создавать крыши. Вы можете использовать инструменты автоматической крыши для создания вальмовых или двускатных крыш. Однако в некоторых ситуациях может оказаться проще создать крышу вручную.

Создание плоскостей крыши вручную
Сначала запустите Home Designer Pro и выберите Файл > Новый план , чтобы создать совершенно новый пустой план, на котором еще ничего не нарисовано.
Затем установите параметры крыши по умолчанию, выбрав Build> Roof> Build Roof для отображения диалогового окна Build Roof .
Снимите флажок Auto Rebuild Roofs , если он отмечен.

Установите для параметра Шаг (в 12) значение 6 дюймов.
Обратите внимание, что для свеса крыши установлено значение 18 дюймов. В этом уроке мы не будем менять это значение, но это важно помнить для последующих шагов.
Выберите Build> Wall> Straight Exterior Wall и нарисуйте по часовой стрелке полностью закрытую прямоугольную структуру с 4 стенами.
Для целей этого примера наша структура имеет размеры 30 футов x 40 футов.
Выберите Build> Roof> Roof Plane , щелкните и перетащите базовую линию по всей длине стены.
При создании вальмовой крыши убедитесь, что вы не рисуете по всей длине стены, так как вам потребуется пространство с обоих концов для соседних плоскостей крыши.
Отпустите кнопку мыши и переместите курсор вверх. При перемещении курсора отображается предварительный контур плоскости крыши.
Щелкните внутри комнаты, чтобы установить ребро край плоскости крыши и завершите свою первую плоскость крыши.
Двускатная крыша создается с двумя противоположными плоскостями крыши, которые встречаются на коньке.
Создание двускатной крыши с использованием ручных плоскостей крыши
Используя шаги, описанные выше, нарисуйте две противоположные плоскости крыши, чтобы создать двускатную крышу.
Используйте инструмент Select Objects , чтобы выбрать верхнюю кромку нижней плоскости крыши.
Нажмите кнопку редактирования Соединение плоскостей крыши , затем щелкните нижний край верхней плоскости крыши, чтобы соединиться с выбранным краем первой плоскости.
Примечание: Чтобы использовать инструмент «Соединить плоскости крыши», необходимо сначала определить, какие ребра плоскостей крыши могут выходить на конек, ребро или ендову. Программа попытается соединить две плоскости по линии, где они пересекаются, когда это возможно.

Теперь у вас должно быть две соединенные плоскости крыши.
Теперь удлините стороны каждой плоскости крыши так, чтобы они выступали за внешние стены.
Когда мы выбираем сторону одной из плоскостей крыши, мы видим временную размерную линию, указывающую ее расстояние от стены.
Нажав на эту размерную линию, мы можем установить расстояние от стороны плоскости крыши до внешнего слоя стены, используя отображаемое текстовое поле.
По умолчанию выступ , который мы видели ранее в диалоговом окне «Построить крышу», был установлен на 18 дюймов.

Если свес установлен на 18 дюймов, плоскость крыши будет находиться на расстоянии 18 дюймов от внешней стороны стены. Это потому, что он измеряется внутрь.
Если установить выступ равным нулю, край выступа будет точно соответствовать внешней стороне стены.
Мы хотим отмерить 18 дюймов от внешней стороны, поэтому вводим минус восемнадцать дюймов (-18″) и нажимаем 9. 0178 Введите .
Повторите этот процесс для другой стороны верхней плоскости крыши.
Вы можете повторить этот же процесс для нижней плоскости крыши или просто перетащить края, чтобы они совпадали с верхней плоскостью крыши. Для этого используйте инструмент Select Objects , чтобы выбрать плоскость крыши, щелкнув любое боковое ребро, выберите маркер Move и перетащите его, пока он не зафиксируется в углу другой плоскости крыши. Обратите внимание на красный индикатор, обозначающий точку привязки.
Выберите 3D> Создать перспективную камеру> Полный обзор , чтобы увидеть, что теперь у нас есть завершенная, нарисованная вручную двускатная крыша.
Вальмовая крыша имеет плоскости крыши, построенные над каждой внешней стеной на плане, над которой не нарисована другая стена.
Создание вальмовой крыши с использованием ручных плоскостей крыши
Мы будем использовать существующий план из раздела выше, но сначала нам нужно удалить существующие плоскости крыши в нашем плане, выбрав Построить> Крыша> Удалить плоскости крыши .
Нарисуйте вручную плоскости крыши над каждой внешней стеной плана.
Нажмите на сторону одной из плоскостей крыши, чтобы выбрать ее. Убедитесь, что выбрано правильное ребро, щелкните инструмент редактирования Соединение плоскостей крыши , а затем щелкните соседнюю плоскость крыши, чтобы соединить их под углом.
Повторите для остальных плоскостей крыши.
Теперь соедините конек верхней и нижней плоскостей крыши с помощью Соединение плоскостей крыши Инструмент редактирования.
Чтобы соединить меньшие боковые плоскости крыши, просто перетащите маркер редактирования, пока он не привяжется к пересечению.
Выберите 3D> Создать вид в перспективе> Полный обзор , чтобы увидеть, что теперь у нас есть завершенная вальмовая крыша.
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
Дополнительную информацию об автоматических и ручных плоскостях крыши можно найти в Home Designer Pro, выбрав Справка и нажмите Запустить справку , чтобы отобразить меню справки программного обеспечения. Нажмите на вкладку «Содержание» и прокрутите вниз до главы «Крыши», чтобы просмотреть информацию подробнее.
Статьи по теме
6 типов вальмовых крыш: история, преимущества и недостатки
Содержание

Что такое крыша?
Крыша является важным компонентом любой строительной конструкции, которая по существу образует самое верхнее покрытие конструкции. Крыша является конструктивным элементом, который защищает всю конструкцию от различных погодных явлений, таких как дождь, мороз, град и т. д. В связи с неизбежным характером крыш в строительстве зданий были разработаны и используются различные типы крыш. мир. Одним из таких важных типов крыш является Шатровая крыша.

Видео: описание типов крыш

Что такое вальмовая крыша?
Шатровая крыша также часто упоминается как шатровая крыша .
Крышу можно понимать как наклонную вверх со всех сторон конструкции и, таким образом, не имеющую вертикальных концов.
Внешний угол, под которым сходятся смежные скатные стороны крыши, называется вальмой. Степень такого образованного угла соответственно называется скосом бедра.
Эта кровля не имеет фронтонов и вертикальных сторон.
Здания с такой кровлей обычно имеют две треугольные стороны и две трапециевидные стороны.
Боковые стороны вальмовой крыши обычно имеют почти одинаковый уклон. Благодаря этому кровля в основном симметрична относительно осевых линий.
Вальмовая крыша в основном состоит из фасции одинакового уровня, что означает, что водосточный желоб можно установить и установить вокруг вальмовой крыши.
В наше время эта кровля обычно используется в домах и коттеджах в стиле бунгало.
Четырехскатная вальмовая крыша обычно имеет форму пирамиды. Она также известна как крыша павильона .
Другим распространенным типом вальмовой кровли является полувальмовая крыша, которую называют односкатной крышей. В этой кровле фронтонные концы крыши усечены карнизом небольшого вальмового конца, также известного как головка куртки, которая довольно спускается на небольшом расстоянии от конька крыши.
Рис. Двускатная крыша
В случае конструкций неправильной формы кровельной системе может потребоваться более четырех вальм, которые могут чередоваться с ендовами, образуя вальмовую и ендовую крышу.
Рис. Вальмовая крыша

1. История вальмовой крыши 9008 век.
Самый ранний известный пример такой кровли — Французский квартал Нового Орлеана.
Шатровая крыша широко использовалась для кровли американских домов еще в 1950-х годах. С тех пор он был популярен в американской архитектуре благодаря своему эстетичному внешнему виду, а также долговечности этой кровли.
Даже сегодня коттеджи и бунгало имеют вальмовую крышу в США
Эта кровля является неотъемлемой частью современной домашней архитектуры, особенно во французских и американских домах.
Таким образом, эта кровля является важным аспектом как традиционной Американский стиль Foursquare , а также конструкции во французском стиле.

2. Срок службы вальмовой крыши
Согласно статистическим отчетам, было установлено, что вальмовая крыша может прослужить до 50 лет, если она построена с использованием надлежащих технологий и максимальной осторожности.
В основном срок службы этой кровли зависит от качества используемых строительных материалов, а также от обслуживания.
Когда вальмовая крыша построена из стабильных материалов, таких как стальная черепица, она может служить в течение длительного времени.

3. Ориентировочная стоимость вальмовой крыши
Обычно общая стоимость строительства данной кровли зависит от нескольких факторов, таких как стоимость строительных материалов, трудозатрат, стоимость каркаса и т. д. В целом трудозатраты на вальмовую кровлю средних размеров площадью 1500 кв.м составляют 18000.
Стоимость дополнительных материалов для обрамления может быть примерно равна примерно 5 за квадратный фут.
Установлено, что стоимость установки новой вальмовой кровли дешевле, чем замена существующей кровли.

4. Типы вальмовых крыш

Конструкция этой кровли обычно состоит из треугольника с двух сторон и многоугольника с двух других сторон.
Таким образом, все эти четыре стороны соединяются вместе в верхней части крыши, образуя конек.
Рис: Простой H.R.
{ H.R. изображает вальмовую крышу}

2. Полувальмовая крыша
Состоит из двух укороченных сторон. Он также известен как крыша Jerkin Head.
Рис.: Half H.R.

3. Голландская двухскатная вальмовая крыша
Имеет промежуточные черты вальмовой и двускатной крыш. Наиболее важным преимуществом этой кровли является то, что она обеспечивает больше внутреннего пространства благодаря наличию фронтона на конце конька вальмовой крыши. Рис.: Dutch Gable H.R. Он также известен как вальмовая и долинная крыша.
Рис.: Cross H.R.

5. Шатровая пирамидальная крыша
Это кровля, в которой четыре треугольные стороны пирамиды одинаковой длины сходятся наверху в одной точке.
6. Шатровая шатровая крыша
Она имеет многоугольную форму и состоит из крутых скатов, которые поднимаются, образуя вершину крыши.

5. Устройство вальмовой крыши
Конструкция этой кровли требует предельной аккуратности и аккуратности.
Общеизвестно, что устройство этой кровли сложнее, чем устройство двускатной крыши. Это связано с тем, что для этого требуются более сложные системы ферм или стропил.
В этой кровле каждый из гребней лежит по центру прямоугольника строительной конструкции, над которым расположена крыша.
Вальмы, а также вальмовые стропила обычно укладывают на наружные углы зданий и поднимают к коньку.
В случае наличия внутреннего угла здания ендову используют для соединения наклонных поверхностей.
Общие этапы строительства можно перечислить следующим образом:
1. Первый этап строительства включает в себя выполнение и запись всех измерений перед обрезкой стропил.
2. Стропила крепятся к коньковой доске. Коньковая доска относится к раме, которая будет закреплена по всей крыше.
3. Затем должным образом рассчитываются необходимые размеры вальмового стропила и поочередно крепятся стропила.
4. После завершения прибивания стропил на место их можно подрезать в соответствии с требованиями, чтобы получить более чистую и точную компоновку.
5. Вальмовые стропила соединяются со стандартными стропилами.
6. Наконец, нарожные стропила устанавливаются между стандартными стропилами и вальмовыми стропилами.
7. Сооружаемая вальмовая крыша покрывается металлом, гонтом, черепицей или шифером.
6. Преимущества крыши тазобедренного сустава
1. Эстетически привлекательная природа:
Он богат эстетической внешностью, которая существенно используется для кровли архитектурных и конструкций.
Он визуально убедителен по своей природе и, таким образом, увеличивает общую архитектуру, а также стоимость недвижимости.

2. Аэродинамические характеристики:
Характеризуется значительной аэродинамической характеристикой. Поскольку у него нет плоских концов; он не ловит ветер.
Он является самоподдерживающимся и очень желателен даже в районах, подверженных сильным ветрам и даже в районах, подверженных ураганам.

3. Энергоэффективность:
Энергоэффективность доказана.
Он подходит даже для теплого климата, а также сводит к минимуму ненужное использование вентиляторов, охладителей и т. д.

4. Эффективный дренаж:
Вальмовые скаты состоят из нисходящих наклонных сторон, которые обеспечивают эффективный дренаж даже во время сильной осадки и снегопад.
Наклонные стороны позволяют беспрепятственно стекать собранной воде с крыш.

5. Дополнительные места:
Шатровая крыша с дополнительным слуховым окном или окном на крыше может быть использована для увеличения внутреннего жилого пространства. 7. Недостатки вальмовой крыши
Это связано с тем, что конструкция вальмовой крыши более сложная, а также для изготовления каркаса требуются дополнительные строительные материалы.
Это также значительно увеличивает стоимость рабочей силы.

2. Склонность к повреждению из-за протечек:
Несмотря на то, что наклонные стороны вальмовой крыши обеспечивают эффективный дренаж. Он подвержен повреждению из-за утечки воды.
Включение ендов и вальм в такой кровле являются своеобразными воротами для прохода воды.
Следовательно, для предотвращения таких повреждений требуются соответствующие профилактические меры и техническое обслуживание.

3. Труднодоступный:
Конструкция этой крыши затрудняет доступ для ремонта и обслуживания.
В связи с этим стоимость замены существующей крыши на вальмовую довольно высока.

Dream Civil Team
Образовательная платформа при Институте Будды Наба
Архитектурный чертеж — рисование в перспективе

ГЛАВА XI
Поскольку в этой книге рассматривается только перспектива, описание загородной архитектуры было бы неуместным. Однако можно проиллюстрировать некоторые выдающиеся особенности коттеджей, не отклоняясь от нашего предмета, поскольку они дают примеры практического применения правил перспективы. Между прочим, на моих рисунках изображены здания, типичные для некоторых деревень Суррея и Сассекса. Мы не можем сделать лучше, чем брать их строительство по частям.

Рис. XLI. Архитектурный рисунок автора.
ГРУППЫ КРЫШ.
Крыши. — Повторение и случайное группирование нескольких преобладающих форм, сами по себе простые по форме, вносят бесконечное разнообразие в горизонт усадьбы в Сассексе. Ферма или коттедж обычно бывают двухэтажными; фахверковый и установленный на низком фундаменте из необработанного камня. Он продолговат в плане и покрыт по длине высокой скатной крышей из черепицы или каменных плит или еще более крутой крышей из соломы. Один или оба конца основной крыши могут быть шатровыми, при этом вершина шатровой крыши увенчана небольшим фронтоном. Во многих зданиях шатер продолжается вниз от высоты карниза навесом, образующим крышу дровяного сарая. В задней части коттеджа основная крыша может быть продолжена на высоте четырех или пяти футов (иногда меньше) от земли. Такое расположение часто красиво в своих пропорциях. Разрыв в очертании, вызванный шатровой крышей и небольшим фронтоном, который ее венчает, если смотреть с разных точек зрения, представляет собой большое разнообразие форм, наводящее на мысль о более сложной конструкции (илл. XLI) 9.0005
Двускатная крыша. — Нет ничего проще нарисовать, чем фронтон, но нужно быть осторожным, чтобы его концы ненароком не отклонились вперед или назад. Нам осталось нарисовать два фронтона и соединить их крышей.
Практика для вида с торца (Рис. 234). — Начертите конец здания, на который должна опираться крыша, пересеките его по диагоналям и поднимите стойку в месте их пересечения. Определите уклон крыши и отметьте его точкой на стойке, соедините эту точку с верхними углами торцевой стены и продолжите крышу так, чтобы получился карниз (рис. 234).
Здание в ракурсе. — Когда мы смотрим в сторону одного угла здания, боковые и торцевые стены становятся в ракурсе, но мы по-прежнему строим фронтон над одним торцом так же, как над торцом, если смотреть в анфас (на рис. 234). Чтобы сделать это совершенно ясным, предположим, что стены сделаны из стекла (рис. 235).
Стены построены, поднимаем вверх прямо через середину обеих торцевых стен. На стойке в ближнем торце здания отмечаем высоту крыши (2), и ту отметку присоединяем к той В П, к которой стремятся стороны здания. Линия, соединяющая вершины двух стоек (с 1 по 2), теперь будет образовывать конек-столб, а каркас крыши будет завершаться стропилами, отклоняющимися от верхних углов стен к концам конька-столба соответственно. Этот дом-скелет объясняет, как мы должны его нарисовать. Если теперь вы продолжите линии ближней стороны крыши в их направлении вверх, вы обнаружите, что они пересекаются в точке непосредственно над В.П. для торцевых стен здания. Кроме того, если вы продолжите линии на дальней стороне крыши в их нисходящем направлении, они встретятся в точке непосредственно под В.П. для торцевых стенок (это было объяснено в гл. II, рис. 40Б). Но вышеизложенное было лишь демонстративным.

Рис. XLII. Архитектурный рисунок автора.
Некоторые типы шатровых и двускатных крыш
Практика по рис. 236. — Нарисуйте стены коттеджа. Пересеките ближнюю торцевую стену диагоналями, посередине поднимите стойку. Определите уклон крыши и соедините верхние углы ближней торцевой стены с точкой на вертикальной стойке. завершить фронтон. Линия гребня линейкой до В.П. Продолжить ближний скат крыши найти «в гору» В.П., а от него провести линию до ближнего угла дальней торцевой стены («в гору» В.П. к А). (После небольшой практики направление этой последней линии можно угадать, если мы помним, что она ведет к тому же «в гору» В. П., что и другой конец крыши.)
Шатровый фронтон. — Торцевой фасад фронтона (с верхней линией поддерживающей его стены) образует треугольник (рис. 234). Треугольник и стена стоят в одной плоскости. В шатровом фронтоне вершина треугольника крепится не к концу конька-шеста, а к точке на небольшом расстоянии от его конца, так что треугольник отклоняется назад от торцевой стены (рис. 237).
Практика. — Слегка нарисуйте фронтон, как на предыдущем рисунке. Скопируйте направление одного наклона на бедро (допустим 1-2). Из точки (2), где скат переходит в конек, проведите другой скат вальмы (2-3). Если крыша выступает за стену, образуя карниз, — то один из скатов продолжайте вниз (рис. 238) до нужного (3—4) ; от его конца провести линию до В.П. Другой наклон продолжается до тех пор, пока он не встретится с этой линией (в точке 5).
Шатровая крыша с обоих концов. — Если оба конца крыши образованы вальмой, необходимо применить выработку рис. 237 на обоих концах здания. Это значит, что мы сначала зарисовываем двускатную крышу, а затем находим точки на коньке, к которым подпираются торцевые крыши (рис. XLVI).
Практика. — Слегка нарисуйте крышу, как если бы это был фронтон. Для рис. 239 скопируйте наклон бедра в том конце, который лучше всего виден (скажем, от А до В). Обратите внимание на длину конька, оставшегося от того места, где он встречается с бедром, до его конца, где была вершина фронтона (B – C). От другого конца конька отрежьте длину F–D, эквивалентную той, что уже отрезана. (Как это сделать, объяснялось в главе III, но рис. 240 может освежить вашу память.) Установите отсутствующие стропила D–E. Конек между шатровыми концами может быть настолько коротким, что придаёт зданию вид пирамидальной крыши (илл. XLVI).

Рис. XLIII. Архитектурный эскиз автора
НАСОСНАЯ (КРЫША С ОБОИХ КОНЦОВ).
Фронтон с шипами на вершине. — Часто вальмовой является только верхняя часть крыши, так что на некоторой высоте над несущей стеной она представляет собой фронтон. Эффект очарователен своей причудливостью и постоянно встречается (рис. XLVI).
Практика для рис. 241. — Нарисуйте остроконечный коттедж, как раньше, и линию (к В.П.), где вальмовая крыша соединяется с фронтоном. От ее ближней точки (1) проведите линию по крыше (до В.П.), чтобы найти место соединения второго вальмы и фронтона. Затем соорудить вальмовую крышу, как и раньше.

илл. XLIV. Архитектурный чертеж автора
КОТТЕДЖ В САССЕКСЕ.
Примечание. — Настоящая польза диаграмм в этой главе состоит в том, чтобы предоставить информацию о (1) том, как строится здание; (2) направление его конструктивных линий в перспективе. Если обе эти точки находятся в уме при наброске, то можно уловить основные черты и быть в состоянии нарисовать их от руки с достаточной точностью, но можно проверить спорную черту — ибо некоторые линии очень обманчивы — применяя кусочки эти диаграммы, когда сомневаетесь.
Бордюрная или мансардная крыша. — это двускатная крыша, у которой верхняя часть скатов шатровая, так что каждая сторона проходит под двумя углами (вместо того, чтобы образовывать одну сплошную линию от конька до стеновой плиты, рис. 242).
Практика для рис. 243. — Скопируйте наклон нижней части крыши и продолжайте его направление, пока он не образует одну сторону остроконечной крыши. Завершите двускатную крышу, как было указано ранее. Проведите линию (отступая к В.П.) через следующий фронтон, чтобы отметить, где крыша принимает новый наклон. На этой линии сформируйте менее крутой фронтон. Проведите линию (B) вдоль плиток (к В.П.), чтобы найти соответствующую точку на дальнем фронтоне. Завершите новый фронтон и сотрите верхнюю часть перспективы.

илл. XLV. Архитектурный эскиз автора.
ВАРМАТНАЯ КРЫША ДАЧИ.
Пирамидальная крыша. — состоит из четырех наклонных сторон, сходящихся в точке над центром здания.
Потренируйтесь на рис. 244. — Найдите по диагоналям центр здания либо на земле, либо на вершине стен, в зависимости от того, что вам больше подходит. Поднимите вертикаль из центра, скопируйте наклон одной стороны крыши до пересечения с вертикальной линией. Соедините остальные линии крыши с этой вертикалью в той же точке.
На чертеже кирпичной печи (илл. XLVII) мы видим нижнюю сторону крыши; это мы должны сначала нарисовать и найти его центр, затем поставить центральный столб и на нем отметить вершину крыши (рис. 244).
Еще один способ найти центр. Не всегда удобно находить центр крыши только что описанным способом. Давайте рассуждать иначе. Предположим, что вы находитесь в прямоугольной комнате, и что X поставлен вертикально по диагонали через нее так, что концы верхних рычагов касаются двух углов потолка, а нижних — двух углов пола. Размещенные таким образом поперечные линии определяют центр пола (путем отбрасывания вертикальной стойки от их пересечения) точно так же, как и диагонали, лежащие на нем.
Чтобы применить это (рис. 246), рисуя снаружи здания, сначала отметим высоту между воображаемым полом (4, 6) и потолком (1, 3) там, где они касаются углов o; стены (рис. 246) и проведите диагонали так, как если бы мы могли видеть стены насквозь.

илл. XLVII. Архитектурный рисунок автора.
A СУССЕКСКАЯ КИРПИЧНАЯ ПЕЧЬ (ПИРАМИДАЛЬНАЯ КРЫША).
Односкатная крыша — Плоская наклонная крыша обычно прямоугольной формы, примыкающая вверху к стене. Было бы оскорблением ума читателя, если бы я описал, как он должен нарисовать это, но ему можно было бы без обид напомнить о правиле III, гл. II, поэтому добавляю рис. 247.
ДЕТАЛИ
Фронтоны. — В больших домах, которые дают больше возможностей для архитектурного дизайна, фронтон становится заметной чертой. Здесь изображен красивый комплекс из трех фронтонов (рис. L). Кирпичные ряды, выступающие из камня, и резные линии облицовки составляют простой, но богатый фасад.
При рисовании сложного рисунка лучше заключить его в треугольник. Некоторые, если не все, выступающие формы будут касаться треугольника. Эскизный план, как указано в гл. IV, может быть использован. Конечно, при равной высоте фронтонов линия от вершины ближнего, отступая к В.П. зафиксирует высоту любых других, а аналогичные линии дадут высоту и направление рядов камней, рядов кирпичей и т. д.
Бортовые доски. — Наша диаграмма (рис. 248) даст ключ к рисованию тех красивых дощечек на деревянных крыльцах и фронтонах домов, которые можно увидеть в Херефордшире, Чешире и других местах. Помните, что проекция плитки за лицевую сторону досок может частично скрыть одну сторону доски в ракурсе; поэтому лучше всего сначала набросать всю доску баржи, а затем частично скрыть ее за выступающими плитками.

илл. XLVII. Архитектурный рисунок автора.
A СУССЕКСКИЙ КИРПИЧ — ПЕЧЬ (ПИРАМИДАЛЬНАЯ КРЫША).
Слуховые окна. — Мансардное окно по фасаду и потолку повторяет в миниатюре конструкцию торца остроконечной дачи. Фронтон может быть высоким или низкорослым, вертикальным или шатровым. Конек будет длинным или коротким вследствие положения окна в крыше или наклона последней (рис. LI).

илл. XLVIII. Эскиз автора.
Эта группа зданий интересна своей многотипностью, в том числе композиционными формами Пирамиды и Павильона.
Практика (рис. 249). — Нарисуйте все слуховое окно, кроме пересечения его линий с линиями крыши, как фронтон. Скопируйте уклон крыши в том месте, где он соприкасается со стороной слухового окна (2-1). (Если уклон кровли уже начерчен, отнять линию от 1 до «в гору» В.П. крыши, чтобы найти уклон линии 1-2.) От середины подоконника провести еще одну вверх по скату крыша до соприкосновения с коньком слухового окна (4); соединить 4 с 2.

Рис. XLIX. Архитектурный рисунок автора.
САССЕКСКАЯ ЛАЧКА.

Рис. Л. Набросок автора.
НЕКОТОРЫЕ ВИДЫ ФРОНДАНОВ.

Шатровое слуховое окно можно без лишних слов объяснить по схеме (рис. 250). Если боковые стороны окон зашиты досками, проследите, чтобы их линии шли к В.П. используется для нижнего края черепицы на мансардной крыше. Здесь также следует упомянуть въезд на тележке в амбар, так как один и тот же рецепт без жонглирования подойдет для обоих.

Рис. ЛИ. Нарисовано Автором.
МАНСАРНЫЕ ОКНА.
Примечание. — было бы лишним детализировать постройку сарая; он очень похож на фермерский дом.
Дымоходы. — Дымоходы коттеджей в Суррее или Сассексе настолько замечательны по своим пропорциям и особенностям, что их нельзя не заметить. Нет необходимости вводить в игру новые правила, но нужно соблюдать старые и проводить некоторое тщательное наблюдение (илл. LII). Это в равной степени относится к более претенциозным дымоходам на красивых зданиях по всей стране. Их нельзя нарисовать убедительно, если не понятен их план или горизонтальный разрез; поэтому я должен посоветовать изучить их с разных точек зрения и сделать набросок их плана, прежде чем приступать к рисованию.
Чтобы вернуться в наш коттедж в Сассексе. Наиболее распространенной формой является внешний дымоход с основанием огромных размеров для обеспечения «нижнего» очага и угловых уголков. Массивное основание местами уменьшено в ширину; градиент между основанием и меньшим, который он дает, защищен плиткой от атмосферных воздействий. Край плитки иногда скрыт декоративным парапетом. Иногда глубина основания, а также ширина разделяют это уменьшение по типу контрфорса. Но чаще торец основания и вал находятся в одной вертикальной плоскости.
Дымоходам, проведенным через крышу, а также этим наружным трубам часто придают вид стройности их стволов благодаря хитроумному способу их установки на основании. В некоторых случаях несколько валов могут быть полураздельными; другие поставлены под углом к основанию (рис. 251), звездчатые; или несколько, хотя и квадратные с основанием, могут быть не на одной линии (рис. 252), Fro. 251. так, чтобы между ними оставались необычные прямоугольники. Оголовки валов расширяются за счет последовательных рядов выступания кирпичей (илл. LII).
В наружных дымоходах углы между задней частью шахты и крышей часто перекрываются небольшой остроконечной крышей, чтобы избежать желоба в том месте, где крыша соединяется с дымоходом.
Башни. — Квадратная в плане башня, увенчанная невысоким шпилем-пирамидой, представляет собой обычно встречающуюся форму. Положение окон, независимо от того, расположены ли они попарно или по центру, определяется диагональными линиями, пересекающими каждую грань башни. Мы уже научились рисовать саму башню с ее группами ровных отступающих линий, сходящихся вправо и влево в В.П. на линии горизонта или в одной П.В.П., в зависимости от нашей точки зрения. Мы также не пренебрежем проведением направляющих линий поперек одной стороны стены или их отступанием от других из этой группы, чтобы найти высоту окон, одинаково расположенных на другой стороне (рис. 253). Мы также должны сделать это для «длинной и короткой» работы угловых камней, если они расположены симметрично; или мы можем пойти на это, просто чтобы оценить их высоту под дальним углом.

Рис. ЛИИ. Эскиз автора.
ДЫМОХОДЫ НА ДВУСТОРОННИХ КРЫШАХ.

Зубчатые стены. — Характер парапета или зубчатой стены может потребовать некоторого мастерства, в частности, когда зубчатая стена имеет заглушку или молдинг, продолжающий ее контур. Расстояние между определенным числом зубчатых стен и их промежутками будет измеряться одним из методов, объясненных в гл. III. Это будет отработано на лицевой стороне стены, а затем будут проведены отступающие линии на каждом интервале через толщину стены (или вверх по наклону наличника), чтобы определить заднюю линию зубчатых стен. Таким образом будет получена вертикальная ширина каждого интервала (рис. 254 и 255).
Контрфорсы. — Для наших целей мы можем рассматривать контрфорс в плане как полуквадрат (рис. 256) или, скорее, как два концентрических полуквадрата, внутренний из которых представляет собой вал. Основание сужается к стержню за счет наклонного «отступа». Также могут быть молдинги или струны из главного здания, проходящие вокруг контрфорса.

Рис. ЛIII. Рисунок автора
BITRPHAM CHURCH
907:25 Практика. — Нарисуйте основу. Найдите середину его верхней линии сзади и из нее поднимите стойку. Скопируйте наклон в одном углу «отступа», продолжайте его направление до тех пор, пока он не встретится со стойкой позади основания. К этому стыку присоединяем каждый угол основания (рис. 257). Поместите вал на уменьшенную верхнюю часть основания, теперь он готов к этому. Повторите операцию для любого подобного уменьшения обхвата вала, указанного выше.
Шпиль. — Шпиль пирамиды может быть установлен непосредственно на стенах башни с нижним рядом плиток, образующим карниз, или может подниматься изнутри парапета или бойницы. В любом случае мы находим центр башни (поясняется на рис. 246), поднимаем там стойку; определить высоту шпиля; сделайте его вершину на стойке и завершите шпиль (уже объяснено на рис. 244).
При скрытом основании шпиля: парапетом (рис. LIV) рисуем нижнюю сторону двух концентрических квадратов в ракурсе (рис. 258). Пространство между ними будет представлять собой ширину стен башни, а шпиль будет стоять на внутреннем квадрате. Эти квадраты будут начерчены на той высоте, где стены соприкасаются с парапетом (рис. 259).

Рис. ЛИВ. Архитектурный эскиз автора.
НЕКОТОРЫЕ НИЗКИЕ ШПИЛЬКИ.
Составная пирамида. — Интересный вариант шпиля пирамиды показан на рис. 260. Он состоит из пирамиды с раскидистым основанием. Это основание на самом деле является нижней частью шпиля с более низким тоном.
Практика. — Скопируйте наклон пирамиды башни, пока она не встретится с вертикалью, которую мы всегда рисуем в середине башни. Над этой пирамидой на нужной высоте помещается высокий шпиль.
Следующая страница
Купола, башни и шпили Предыдущая страница
Как рисовать кривые

Каркас вальмовой крыши стал проще — хорошее жилищное строительство
Сводка: Строитель из Северной Каролины Джон Кэрролл анализирует процесс строительства вальмовой крыши и обсуждает свой метод переосмысления этой сложной части конструкции. Используя в качестве примера крышу небольшой хозяйственной постройки, Кэрролл сначала находит шесть главных обычных стропил, а затем использует таблицу множителей стропил, чтобы определить длину обычных стропил. Затем он определяет пробег и длину вальмовых и нарожных стропил. Статью сопровождают полноцветные иллюстрации, подчеркивающие процесс шатровой крыши Кэрролла.
Обрамление вальмовой крыши — головная боль для большинства плотников, но это не обязательно. Процесс стал для меня намного проще, когда я понял, что основная проблема при строительстве вальмовой крыши — это планировка, а не математика. И ключом к планировке является точное знание, где начинать и заканчивать измерения.
В моем подходе все измерения проводятся по нижнему краю стропила, от короткой точки к короткой точке. Я не так научился это делать, но как только я начал думать о нижней плоскости стропил вместо верхней (или вместо какой-то теоретической средней линии), все стало на свои места. Потому что я измеряю и отмечаю нижнюю часть стропил, где я измеряю, там и отрезаю; а поскольку шагов меньше, шансов на ошибку меньше.
Еще одно преимущество моего подхода заключается в том, что мне не приходится иметь дело с опусканием вальмы, потому что я использую пиломатериалы одного размера для всех стропил и выравниваю нижние края. На этой крыше я использовал пиломатериалы 2 × 6 для бедер, домкратов и общих элементов. Это оставило верхние части домкратов на ¼ дюйма выше бедра, что позволяет обшивке очищать бедро и позволяет воздуху проходить через бедро и вверх к вентиляционному отверстию конька. Если бы я хотел, чтобы нижняя и верхняя кромки были на одной плоскости, я мог бы разрезать 2×8 до ширины 5-3/4 дюйма.0005
Мне также не нужно вносить поправки для измерения от центра доски, потому что я беру все свои измерения от края доски.
Другая вещь, которую я делаю немного по-другому, это то, что я кладу свою английскую измерительную рулетку, когда заканчиваю каркас стен, и беру метрическую рулетку, чтобы обрамлять крышу. В моем подходе метрическую систему проще использовать, когда речь идет о математике, потому что в ней нет дробей, с которыми приходится иметь дело. Сама математика проста для расчета, потому что каждое положение стропил и размер можно объяснить с помощью прямоугольных треугольников и размеров, основанных на теореме Пифагора.
Однако, прежде чем я обдумаю что-либо из этого, первое, что я делаю на новом рабочем месте, это знакомлюсь с деталями и визуализирую, как части подходят друг к другу. Показанный здесь проект представляет собой простой сарай для хранения. Поскольку крыша небольшая, а весь каркас состоит из пиломатериалов размером 2 × 6, мне не нужно вносить поправки для большей коньковой балки или вальмовых стропил.
Два инструмента облегчают работу
Во-первых, я делаю рассказ из куска фанеры шириной 2 дюйма. Укладываю на верхнюю плиту торцевой стены и размечаю стропильный прогон, толщину стены (под срез седла) и карнизный свес. Прелесть палочки для историй в том, что я могу иметь все начальные размеры, необходимые для каркаса крыши, в одном месте. Затем я могу взять палочку с сюжетом на монтажную станцию и использовать ее, чтобы сделать все монтажные работы, не тратя время на беготню туда-сюда.
Второй инструмент представляет собой таблицу множителей, которые дают отношение гипотенузы к длине крыши для заданных скатов крыши (врезка вверху). Одна колонна предназначена для рядовых стропил, а другая – для вальмовых. Другими словами, таблица служит моей шпаргалкой для определения длины стропил. Множитель, умноженный на прогон, и есть длина стропила. Я пишу эту таблицу в своем рабочем блокноте, но вы также можете найти эти значения в любой хорошей книге по каркасу крыш.
Если вы находитесь на крыше, которая находится между двумя значениями в таблице, скажем, с уклоном крыши 6 1/2 на 12, вы можете прибегнуть к уравнению a2+b2=c2.
Совет: если математика вам не по душе, попробуйте придумать уравнение на простом языке; т. е. само время прогона плюс само время подъема — это квадрат длины стропила.
Посмотрите на крышу в плане
Разметка вальмовых стропил — одна из тех ситуаций, когда трехмерное изображение не так четко, как двухмерный чертеж. Если посмотреть на крышу в плане, то можно увидеть, что вальмовый прогон является гипотенузой простого треугольника 90° с равными сторонами (черт. стр. 89).).
С помощью угольника выложите обе стороны вальмового стропила на пластине. Установите точку A, где линия компоновки встречается с внутренним краем верхней пластины. Измерьте от точки А до разметки ближайшего царга-ряда. Используйте это измерение для расчета сначала прогона, а затем длины вальмового стропила.
Получив длину вальмового стропила, вернитесь к трехмерному мышлению. Только что рассчитанная длина стропила представляет собой линию вдоль нижнего края доски от короткой точки двойного скоса до короткой точки посадочного среза. Для этой крыши я проработал срез седла и хвост так же, как и обычные стропила, за исключением того, что вместо того, чтобы удлинить срез седла достаточно далеко, чтобы очистить верхнюю пластину, я надрезал угол двойной верхней пластины, чтобы получить чистый подходят и для укрепления хвоста вальмового стропила.
Нарожные стропила имеют общий шаг стропила
Чтобы планировка была простой и 16 дюймов по центру, я сохраняю планировку боковых стен и использую планку для создания зеркального отражения на торцевых стенах. Этот метод добавит некоторую избыточность, но важно, чтобы каждая пара нарожных стропил сходилась в одном и том же месте на вальмовом стропиле.
На виде в плане видно, что расстояние от короткой точки посадочного среза вальмового стропила (точка А) до отметки расположения нарожных стропил также является длиной нарожного стропила до короткой точки косого среза.
Используйте множитель обычных стропил, чтобы рассчитать длину нарожных стропил, и разложите срезы и хвостовики точно так же, как вы рассчитали обычные стропила. Затем делается отвесный срез с помощью пилы, установленной под углом 45°, создавая скошенный срез нарожного стропила.
Найдите шесть основных стропил
Нахождение пролета обычных стропил позволяет найти шесть основных стропил и установить длину конька. Если смотреть в плане, то два главных стропила и две наружные стены определяют квадрат в каждом углу здания. В конечном итоге вальмовое стропило разделит каждый квадрат пополам по диагонали, создав два прямоугольных треугольника.
Для сведения к минимуму ошибок используйте ленту, а не ленту.
На верхней пластине торцевой стены отметьте центральную линию. Затем отмерьте половину толщины конька (в данном случае 3⁄4 дюйма) и отметьте первую линию компоновки главного стропила.
Совместите конец палочки истории с только что сделанной линией раскладки «король-общий». На другом конце сюжетной палочки отметьте внутреннюю сторону боковины. Это обычный стропильный прогон. Также отметьте внешнюю сторону стены и свес карниза. Вы будете использовать это позже, чтобы вычислить длину хвоста.
Переверните планку на боковую стенку и отметьте стропильный прогон от внутреннего угла верхней пластины. Это вторая линия раскладки король-общий.
Повторите эти шаги в трех оставшихся углах. Это определит местонахождение конца конька и основных стропил.
Используйте множитель, чтобы найти общую длину стропила
Есть много способов найти длину стропила, но в основном вам нужно взять длину стропила и преобразовать ее в длину стропила. Вы можете использовать теорему Пифагора, или вы можете использовать ярлык в таблице множителей. Чтобы использовать множитель, нужно знать пробег и уклон крыши.
Измерьте длину рядового стропила на своей рейке. Найдите в таблице ниже множитель, соответствующий уклону крыши. Умножьте время выполнения на множитель, чтобы получить длину стропила.
Измерьте длину стропила по нижнему краю стропила. В моем подходе длина стропила — это расстояние от короткой точки конькового пропила до короткой точки посадочного пропила.
Фигурное вальмовое стропило, затем длина
Вальмовое стропило немного отличается от обычного стропила: оно имеет меньший шаг, двойной скос конька, более длинный прогон и, как правило, более длинный посадочный срез. Сначала найдите прогон, а затем используйте множитель вальмового стропила, чтобы получить длину стропила и длину хвоста.
Отметьте расположение вальмовых стропил на верхней пластине. Установите точку А, где линия раскладки вальмовых стропил пересекает внутреннюю часть верхней пластины. Отмерьте обратно до ближайшего общего короля (это линия макета, которую вы уже сделали с помощью палочки для историй). Умножьте это расстояние на квадратный корень из 2 (1,414), чтобы получить прогон вальмового стропила.
Умножьте длину вальмового стропила на множитель, чтобы получить длину вальмового стропила.
Чтобы разметить хвост вальмового стропила, умножьте уже рассчитанный угол хвоста обычного стропила на квадратный корень из 2 (1,414). Затем используйте множитель, чтобы получить длину хвоста вальмового стропила, измеренную от короткой точки спила седла до короткой точки спила хвоста с двойным скосом.
Найдите прогон нарожных стропил, затем получите длину с помощью множителя обычных стропил
Разложите нарожные стропила на верхней пластине. Мне нравится накладывать их на шпильки боковой стены, а затем переносить тот же макет на торцевую стену с помощью палочки для историй. Найдите прогон нарожных стропил, измеряя расстояние от точки А до метки расположения нарожных стропил. Это измерение равно длине нарожного стропила.
Умножьте длину нарожника на множитель обычного стропила, чтобы получить длину нарожника (от короткой точки скоса до короткой точки посадочного среза). Обрежьте хвост точно так же, как обычные стропильные хвосты.
Используйте приспособление, чтобы разметить и обрезать стропила
Совет: Прикрепите Speed Square к стропилу так, чтобы вы могли зацепить ленту в короткой точке вертикального среза.
После того, как вы сняли все размеры и записали их на планке, вы готовы резать обычные стропила, вальмовые
стропила и нарожные стропила. Сделайте шаблон для макета и направляющую для резки из куска фанеры с квадратным заводским углом. Для обычного стропила просто удвойте шаг крыши в дюймах. Для крыши 6 из 12 отметьте 12 дюймов с одной стороны для подъема и 24 дюйма с 9 сторон.0005
другой край для выполнения. Соедините метки, чтобы завершить треугольник. После вырезания фанеры прикрепите к длинной стороне ограждение 1×2. Когда вы закончите приспособление, напишите на нем множитель красным цветом. Для зажимного приспособления для вальмовых стропил подъем составляет 6 дюймов, а длина — 17 дюймов. Вместо удвоения подъема и уклона для зажимного приспособления для вальмовых стропил умножьте их на 1,5, что упрощает работу с приспособлением.
Совет: остановите направляющую ближе к краю фанеры приспособления. Таким образом, пила может очищаться, когда вы используете кондуктор в качестве направляющей пилы для вертикальных пропилов.
Метрическая система против английской

Пиломатериалы измеряются и продаются по английской системе, поэтому имеет смысл строить с английской рулеткой — в большинстве случаев. Однако, когда я работаю над проектом, связанным со сложной математикой, мне нравится использовать метрическую систему, потому что ее легче складывать, вычитать и умножать. Когда я впервые начал использовать метрическую рулетку, я думал, что будет период адаптации. Но не было: большинство из нас привыкло смотреть на единицы, разделенные на 10 равных приращений, как градусная шкала на торцовочной пиле. Метрические ленты продаются в большинстве хозяйственных магазинов или в Интернете.
Фотографии Джона Кэрролла, Кристы С. Дёрфлер и Билла Филлипса; чертежи Тоби Уэллса.
Каркас крыши из деревянных конструкций
Создание структурной вальмовой крыши из существующего каркаса крыши — Wood Design
mfstructural 14 июля 2021 г., 18:00
#1
Рассматриваю проект где крыша над домом двускатная с вальмами на концах. Резиденция имеет длину около 70 футов и ширину 25 футов. В настоящее время главная спальня, расположенная в передней части второго этажа под вальмовой частью крыши, имеет потолок высотой 9 футов с потолочными стропилами и затяжками, которые удерживают фронтон/вальмовую часть от расширения. Домовладелец/архитектор хочет создать купольный потолок над главной спальней. Это потребует снятия потолочных стяжек. Шатровая крыша с одной стороны крыши будет иметь такой же уклон, как и текущая крыша, а с другой стороны комнаты уклон будет другим, так как вдоль внешней стены строится чулан шириной 3 фута. Мне интересно, как обрамить это и при этом обеспечить поддержку крыши, чтобы предотвратить тягу наружу. Я могу предоставить чертежи, если мое объяснение не ясно.
Спасибо
SlideRuleEra 14 июля 2021 г., 20:19
#2
@mfstructural Размещение чертежей будет большой помощью. Похоже, что существующих ферм крыши нет, только стропила / хомуты… это правильно.
многофункциональный 15 июля 2021 г., 20:26
#3
Я включил изображения ниже. План / фасады слева — существующие, а справа — предлагаемые. Вы можете видеть конек и два существующих вальмовых стропила, а также новую вальмовую крышу в спальне, в которой используется одно существующее вальмовое стропило, и потребуются модификации остальной части каркаса. Меня беспокоит внешняя тяга.

SlideRuleEra 15 июля 2021 г., 23:58
#4
На ум приходят два подхода, оба из которых являются просто концепциями, подлежащими построению и анализу:
Замените потолочные балки ригелями (красные) и добавьте стропила (синие) до ригелей, чтобы создать более плоский потолок собора.
«Нарядите» или замените существующие потолочные балки (зеленые), чтобы они были архитектурно выставлены под потолком собора.
SlideRuleEra 17 июля 2021 г. , 20:54
#5
Присмотревшись к чертежам, кажется, что пирамида потолок главной спальни находится под шатровой крышей здания. Если это так, то говорят, что пирамиды обладают «магической силой»… и они обладают ею, когда речь идет об определенных структурных свойствах. Пирамида является самоподдерживающейся, т. е. четыре стены, поддерживающие пирамиду, не нуждаются в дополнительном креплении, чтобы сопротивляться тяге наружу… нет тяги наружу, когда действует гравитационная нагрузка.
Чтобы проверить это, я смоделировал потолок пирамиды… не программная модель, настоящая 3D-аналоговая картонная пирамида, 6 дюймов на стороне с (типичным) наклоном 4:12. Для чего-то сделанного из картона и ленты модель невероятно жесткая и прочная. Пока пирамида остается целой, поддерживающие ее стены никуда не денутся под действием силы тяжести.
многофункциональный 11 августа 2021 г. , 22:17
#6
Эй, SlideRuleEra, извините за задержку с ответом… Я порвал ахилл и занимался этим в прошлом месяце… отличная аналогия. Я пытался уложить это в голове. Продолжал думать, что, но это тогда зависит от прочности соединений на пике, верно? При выполнении анализа, скажем, с помощью RISA, вы получите вертикальную реакцию вверху и внизу каждого элемента. Таким образом, пока соединения хребта адекватны, бедро не должно прогибаться.
В этом случае, несмотря на то, что мы устанавливаем эту вальмовую крышу под существующей двускатной крышей…поэтому стропильные/потолочные связи, составляющие потолок и препятствующие выступанию наружу двускатной каркасной крыши над искусственной вальмовой крышей над главной спальней, удаляются. Так что с бедром все в порядке, но фронтон все еще хочет вытолкнуть стены… вот в чем проблема.
Один из фактов существующего фронтона будет служить половиной искусственной вальмовой крыши, а противоположная сторона фронтона будет иметь вальмовый каркас внизу, как показано на рисунке. Я думаю, это означает, что у нас все еще есть внешняя тяга к стенам, не так ли?
SlideRuleEra 12 августа 2021 г., 1:21
#7
Звучит болезненно, надеюсь, ваше выздоровление идет хорошо.
конструктивный:
Все время думал, что это зависит от силы соединения на пике, верно?
Я считаю, что когда пирамида подвергается гравитационной нагрузке, первый разрыв соединения между гранями произойдет у основания (карниза крыши пирамиды), а не у вершины. Нагрузил свою «модель» до отказа (пальцами), первыми вышли из строя соединения (лента) в основании, как и положено.
структурный:
Один факт существующего фронтона будет служить половиной искусственной вальмовой крыши, но противоположная грань фронтона будет иметь вальмовый каркас внизу, как показано на рисунке. Я думаю, это означает, что у нас все еще есть внешняя тяга к стенам, не так ли?
Как мне видится, общая грань будет опираться на потолок пирамиды. Эта общая грань затем будет поддерживать скат крыши с другой стороны, пока не будет достигнут пик потолка. Проходя мимо пика потолка, распорки ската крыши с другой стороны будут постепенно ослабевать, а затем исчезать. К счастью, над потолком можно установить воротную балку увеличивающейся длины. См. размеченный эскиз.
Что вы думаете? Мои инженерные навыки предшествовали программному обеспечению. Я делаю все по старинке… может быть, вы можете проверить это на программной модели. Инженерная оценка подсказывает мне, что концепция самоподдерживающейся пирамиды сделает решение проще, чем кажется. Я хотел бы знать, что вы обнаружите, эта проблема — настоящий вызов для моей версии старомодных способов.
MSQUARED48 13 декабря 2021 г.
