размеры, толщина и кладка вентиляционных каналов

Вентиляционные каналы сейчас широко распространены, но актуальность кирпичного исполнения системы вентиляции сохранилась. Этому способствуют некоторые преимущества, которыми обладают вентканалы из кирпича: большой срок службы, простота в обслуживании, стойкость к высоким температурам.

Содержание статьи

  • 1 Вентиляционная система
  • 2 Вентиляция вытяжного типа
  • 3 Технические параметры вентканалов
  • 4 Кладка вентканала из кирпича
  • 5 Способы улучшения вентиляции
    • 5.1 Похожие статьи

Вентиляционная система

Канал системы вентиляции — воздуховод, в котором происходит движение воздуха. Существует два способа заставить воздушные массы перемещаться в нужном направлении: естественный (движение инициируется и поддерживается разницей давления внутри помещения и на улице) и принудительный (работу выполняет электрический вентилятор). Любая система вентиляции в классическом исполнении состоит из:

  1. Вентканалов.
  2. Решеток-жалюзи.
  3. Горизонтальных воздуховодов.
  4. Шахт.

Схематически процесс выглядит следующим образом: воздушные массы из комнаты идут в канал, проходят через решетки-жалюзи, проникают в горизонтальных воздуховод и по шахте выходят за пределы помещения. Скорость движения воздуха позволяют регулировать установленные решетки-жалюзи и задвижки.

Если здание построено из кирпича, то вентиляционные каналы организуют на этапе строительства во внутренних стенах. Они не могут иметь размер меньше, чем полкирпича (квадрат со стороной 14 сантиметров). Каналы вентиляции не делают в несущих стенах. В случае, когда в строении нет внутренних кирпичных стен, воздуховоды делают накладными из разных материалов: бетона, металла, пластика и других.

Горизонтально расположенные воздуховоды выполняются из листов гипсошлака или бетонных плит с отверстиями. Устанавливают их над потолком, закрыв стяжкой из цемента. Сечение этого типа воздуховода должно быть больше двадцати сантиметров.

Вентиляция вытяжного типа

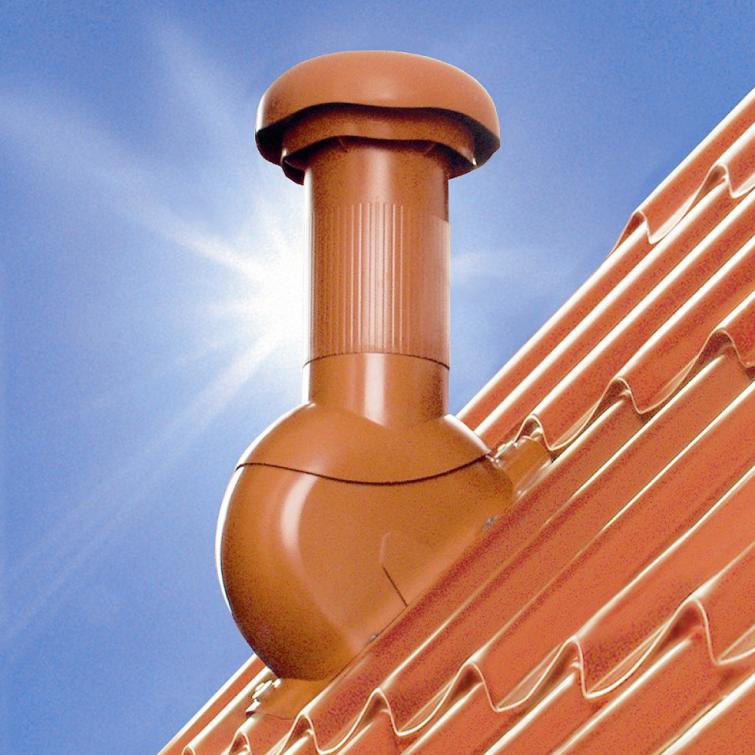

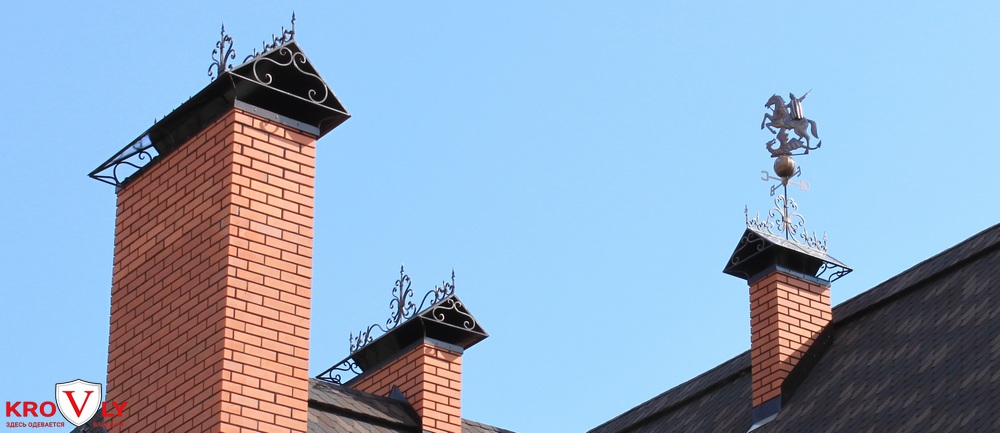

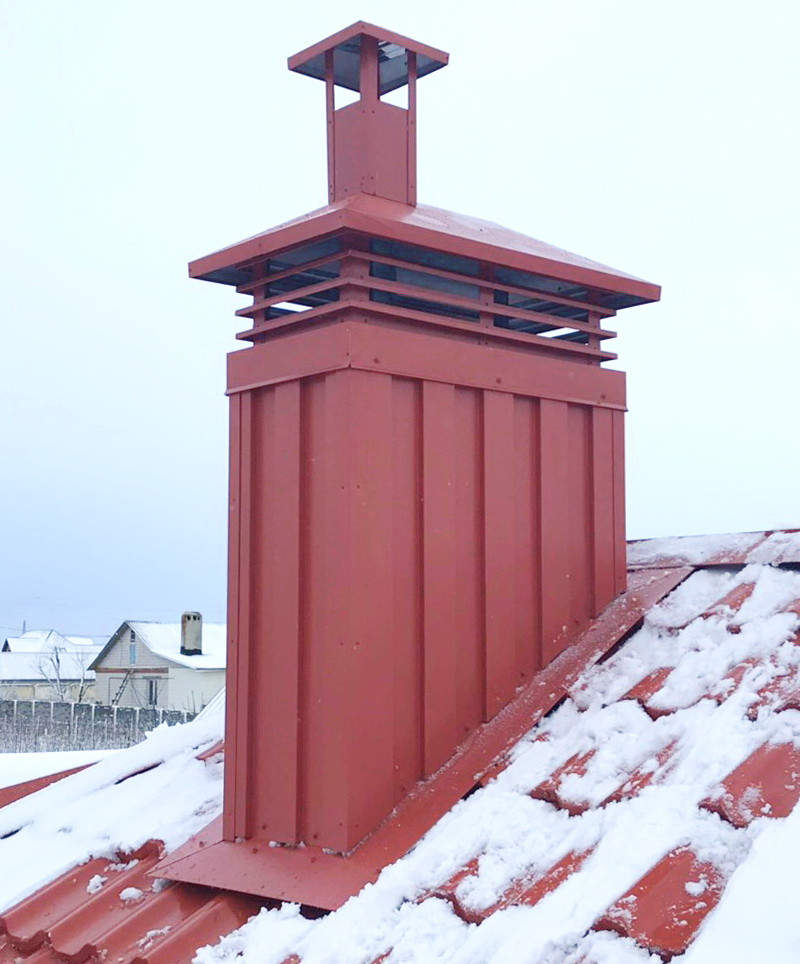

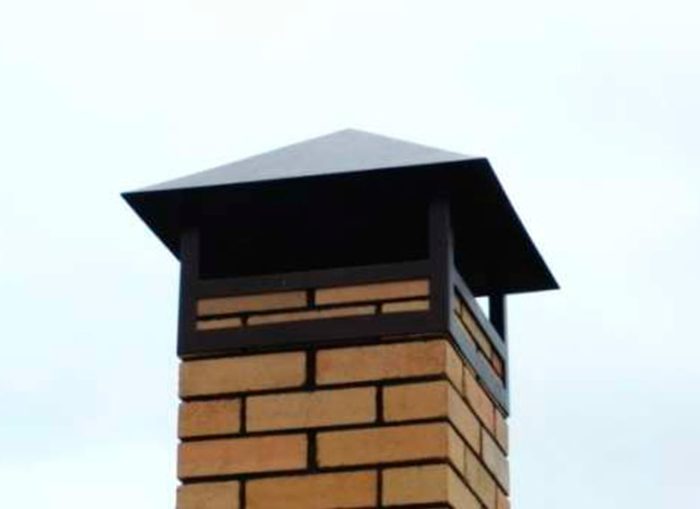

Выход шахты естественной вентиляции проходит через кровлю и внешне похож на печную трубу. Есть шахты, имеющие свои каналы, а есть объединенные с вентиляционным. Первый вариант реализуется следующими путями:

  1. Утепление канала фибролитом или другим жестким материалом.
  2. Канал защищен водостойкими материалами с хорошей теплоизоляцией (керамзитом, пенопластом, вспененным стеклом и другими).
  3. Утепление канала доской толщиной 4 см, покрытой оцинковкой. Под дерево подкладывают войлок с глиной, покрытый штукатуркой.

Критерии хорошего исполнения шахты:

  1. Если выход шахты находится вблизи конька крыши, то его отверстие вытяжки расположено выше конька на 0,5 метра или больше.
  2. Если расстояние от конька до шахты два-три метра, то они могут быть на одной высоте.
  3. При отдалении устья вытяжки от конька на расстояние больше трех метров, его следует разместить по следующей схеме. Высота не должна быть ниже линии, проведенной от конька под углом десять градусов к горизонту.
  4. В кухне высота шахты должна быть выше одного метра.

В большинстве случаев достаточно метровой шахты, однако если выбросы обладают скверным запахом, то ее выполняют двухметровой. При вероятности попадания в воздух загрязняющих веществ шахту увеличивают до трех метров.

Технические параметры вентканалов

Система вентиляции должна работать при уличной температуре не менее двенадцати градусов, а комнатной не менее двадцати. Обязательно присутствие вентканалов в комнатах без окон (ванные комнаты, санузлы). Площадь отверстия канала не должна быть менее 0,016 квадратного метра, а стенка канала – 10 сантиметров. Уменьшить сопротивление движению воздуха можно путем сохранения площади сечения канала по всей его длине. Кирпичная кладка должна быть выполнена со сглаженными швами.

Отдельные каналы, которые ведут в одну шахту, должны быть одной длины. Отклонение вентиляционного канала от вертикали допускается на угол не превышающий тридцати градусов. Холодный воздух в шахте и прилежащих воздуховодах ведет к снижению тяги. Для предотвращения этого шахту нужно утеплять.

Рекомендуемые параметры кирпичной кладки вентканалов. Однорядное расположение каналов устраивается при стенах не толще 38 сантиметров. Двурядное размещение делают при стенах от 64 сантиметров. Размеры просвета канала подбирают исходя из мощности отопительной системы:

  1. 3,5 кВт — 14×14 сантиметров.
  2. 3,5-5 кВт — 14×20 сантиметров.
  3. более 5 кВт — 14×27 сантиметров.

Кладка ведется вертикально с таким расчетом, чтобы до дверных проемов и углов было расстояние от 0,4 метра. Если вблизи канала расположен дымоход, то стенки канала утолщают и утепляют.

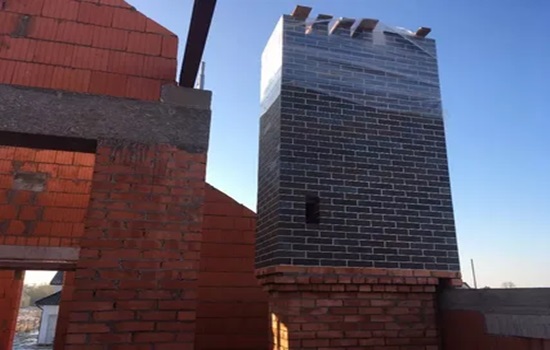

Кладка вентканала из кирпича

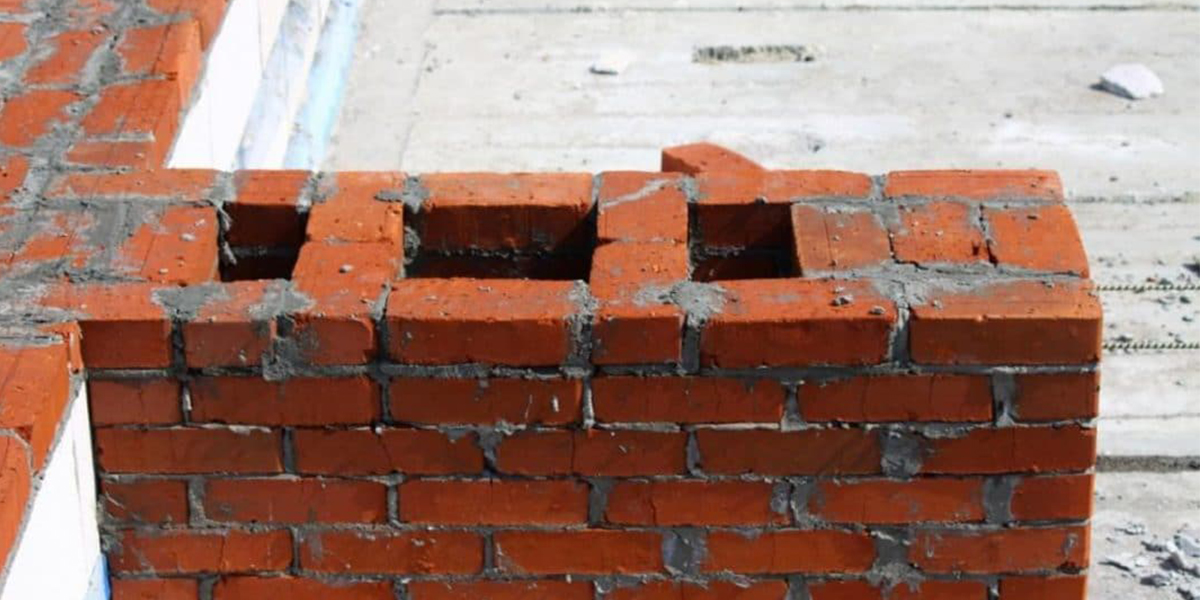

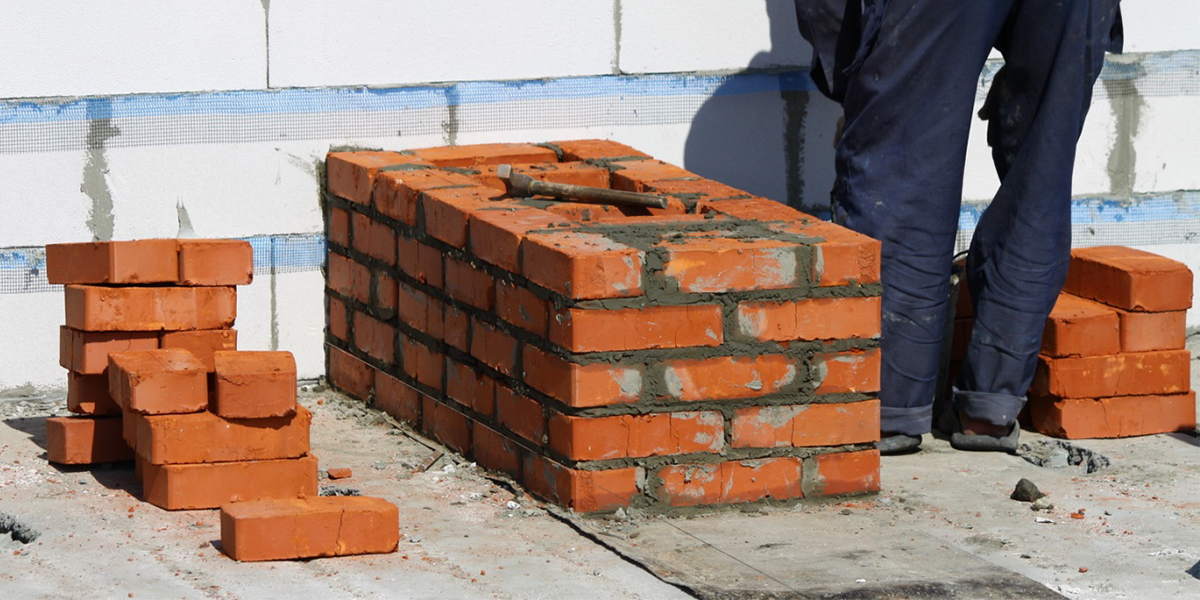

Вентиляционные каналы выполняют с использованием полнотелого кирпича. В редких случаях применяют облицовочный и пустотелый. Имеющиеся пустоты в материале должны быть ликвидированы глиняным или цементным раствором.

Силикатный кирпич для вентканалов не годится по причине плохой устойчивости к температурным перепадам. От них он трескается и крошится, выводя из строя всю систему.

Кладка вентиляционного канала ведется тем же раствором, что и внутренние стены. Готовят кладочный раствор в следующей пропорции: одна часть цемента (М500, но можно и другой) и три части просеянного песка. Мусор и камни в песке способны сделать раствор хуже. Рассчитывая количество воды, делают поправку на влажность песка. Вливают воду постепенно при качественном перемешивании.

Существует простой способ определения готовности раствора: он не выливается при наклонении тары под углом 45 градусов.

Большой объем кладочного раствора проще сделать с использованием электрической бетономешалки. Обычно вентканал выкладывают в 2 кирпича, перед началом работ выполняют разметку при помощи фанерного шаблона.

Через несколько уложенных рядов ставят буйки (кирпичи, уложенные в поперечном от канала направлении по отвесу). Они защищают канал от мусора и обеспечивают правильную геометрию. Однако с ними сложнее осуществлять чистку вентканала. Самостоятельно кладку ведут с однорядной или многорядной перевязкой. Кладка впритык поможет избежать выход дыма в жилое помещение.

Способы улучшения вентиляции

Вентиляционные каналы в кирпичной кладке не идеальны, у них есть свои недостатки. Вместе с воздухом за пределы здания уходит много тепла. Уменьшить теплопотери можно при помощи изгиба канала. Кладка выполняется лесенкой, заполняя ниши раствором. Далее камни кладут ребром, а поверх выводят новый ряд кирпичей.

Внутри канала будет образовываться конденсат, который приведет к переувлажнению кирпичей. Следствием этого является ухудшение тяги. Предотвратить это можно если придерживаться требований СНиП. От просвета дымохода до внешней поверхности стены должно быть следующее расстояние:

  • полтора кирпича, если температура 0…-20 градусов;
  • два кирпича, если температура -20…-30 градусов;
  • два с половиной кирпича, если температура -30 градусов.

Дома высотой в несколько этажей имеют наклонный вентканал, выполненный из тесаного кирпича для уменьшения сопротивления потоку воздуха. После окончания работ рекомендуется определить место возникновения засора. Сделать это можно железным шаром, имеющим диаметр 100 мм. На той высоте, где шар будет испытывать максимальное сопротивление и будет считаться местом засора.

Похожие статьи

Error 404 — Плюс Кирпич

Пенодиатомитовый кирпич (КПД) представляет собой стеновой блок параметрами 246х122х64 миллиметра. Обычно его укладывают в стены либо используют для термоизоляции. Применяется он так же как клинкерные и сухопрессованные кирпичи, то есть кладку тоже можно вести на любом растворе цемента или клея. Но лучше всего использовать термостойкий раствор. Для создания печи или камина из КПД подойдёт глина… Читать далее »

Категория: Кирпичи

На рынке строительных материалов кирпич появился довольно давно, и до настоящего времени не утратил своей высокой популярности. Сегодня невозможно себе представить сооружение какого-либо строительного объекта без использования кирпича, поскольку, в основном такие изделия применяются для возведения наружных стен любого строения. Обладая высокими эксплуатационными характеристиками, этот материал широко востребован в строительстве различных зданий, делая их надежными… Читать далее »

Категория: Кирпичи

Пристрой, который делается к кирпичному дому – отдельная конструкция, смонтировать которую можно двумя методами. Если его качественно утеплить, то в нем может поддерживаться температура выше уличной. Способы организации дополнительного сооружения: Возводить пристройку одновременно с домом. Плюсом такого подхода будет отсутствие нестыковок между двумя стенами, находящихся на соседних фундаментах. Строить пристройку к уже готовому кирпичному дому.… Читать далее »

Категория: Фундамент

В отдельных случаях возникает необходимость в том, чтобы усилить фундамент кирпичного дома. Причин этому может быть множество. Наиболее часто возникает нужда для укрепления старого дома. Сам фундамент может быть возведен неправильно изначально или он мог пострадать в процессе эксплуатации. Усиление поможет восстановить эксплуатационные характеристики и продлить срок использования. Первые сигналы необходимости укрепления основания Усилить конструкцию… Читать далее »

Категория: Фундамент

Правильно выполненный камин выступит оригинальным элементом интерьера и дополнительным источником тепла. Живой огонь наполняет атмосферу помещения непревзойденным уютом. Возведение топки потребует уделить повышенное внимание конструктивным особенностям, выбору материалов и безопасности. Изначально потребуется определиться в типе конструкции. Видовое разнообразие каминов представлено открытыми, закрытыми, полузакрытыми и угловыми видами топки. Основные требования к обустройству каминной системы Современный ассортимент… Читать далее »

Категория: Дымоходы

Профессионально спланированная и грамотно выполненная вентиляция является залогом оптимального температурного режима в помещении.

Планируя вентканалы в кирпичных стенах, вы можете столкнуться с рядом сложностей, от решения которых напрямую зависит качество проживания в доме. Необходимость выполнения вентканалов в кирпичном доме не подлежит сомнению. Дело в том, что кирпич это строительный материал, который не является дышащим, поэтому… Читать далее »

Категория: Дымоходы

В ряде случаев материал кирпичных стен может подвергаться активному разрушительному воздействию грунтовой влаги. Разрушающее воздействие проникающей воды обусловлено расширением при замерзании. Помимо этого, в условиях повышенной влажности стен возникает плесень. Основными случаями такого рода воздействия являются стены подвальных помещений, а также влага, капиллярным методом поднимающаяся от фундамента и проникающая в стены. Для ликвидации данных негативных… Читать далее »

Категория: Стены

Кирпич – наиболее часто применяющийся материал для возведения зданий и сооружений. Чтобы правильно посчитать какое количество элементов необходимо приобрести, необходимо знать размеры одного блока. Высота силикатного белого кирпича играет при расчетах не последнюю роль. Технические характеристики и классификация силикатного кирпича Полнотелый силикатный блок обладает следующими техническими характеристиками: теплопроводностью – 0,98 Вт/м*К; средней плотностью – 1840–1933… Читать далее »

Категория: Кирпичи

Кирпичные стены славятся своей прочностью и долговечностью. Но и такие поверхности могут быть подвержены появлению трещин различной величины. Очень важно избавляться от данных дефектов, иначе они могут повлечь за собой неприятности в виде разрушения здания. Причины возникновения трещин Появление разрыва в кирпичной стене может быть вызвано множеством факторов: нарушение технологии возведения строения. К этому пункту… Читать далее »

Категория: Проблемы

Какая же существует разница между камнем и кирпичом? Чем первый отличается от второго? Кратко можно сказать, что кирпичом называют камень, созданный человеком из разных составляющих. По свойствам он напоминает камень, поэтому применяется в качестве строительного материала. Основными свойствами его можно назвать следующие: устойчивость к низким температурам и влаге. Особенности кирпича. Он создан человеческими руками. Состоит… Читать далее »

Категория: Статьи

© 2021 PlusKirpich.ru — Плюс Кирпич — Сайт о применении кирпичей в строительстве.
При копировании материалов с сайта активная гиперссылка на сайт обязательна.

Error 404 — Плюс Кирпич

Пенодиатомитовый кирпич (КПД) представляет собой стеновой блок параметрами 246х122х64 миллиметра. Обычно его укладывают в стены либо используют для термоизоляции. Применяется он так же как клинкерные и сухопрессованные кирпичи, то есть кладку тоже можно вести на любом растворе цемента или клея. Но лучше всего использовать термостойкий раствор. Для создания печи или камина из КПД подойдёт глина… Читать далее »

Категория: Кирпичи

На рынке строительных материалов кирпич появился довольно давно, и до настоящего времени не утратил своей высокой популярности. Сегодня невозможно себе представить сооружение какого-либо строительного объекта без использования кирпича, поскольку, в основном такие изделия применяются для возведения наружных стен любого строения. Обладая высокими эксплуатационными характеристиками, этот материал широко востребован в строительстве различных зданий, делая их надежными… Читать далее »

Категория: Кирпичи

Пристрой, который делается к кирпичному дому – отдельная конструкция, смонтировать которую можно двумя методами. Если его качественно утеплить, то в нем может поддерживаться температура выше уличной. Способы организации дополнительного сооружения: Возводить пристройку одновременно с домом. Плюсом такого подхода будет отсутствие нестыковок между двумя стенами, находящихся на соседних фундаментах. Строить пристройку к уже готовому кирпичному дому.… Читать далее »

Категория: Фундамент

В отдельных случаях возникает необходимость в том, чтобы усилить фундамент кирпичного дома. Причин этому может быть множество. Наиболее часто возникает нужда для укрепления старого дома. Сам фундамент может быть возведен неправильно изначально или он мог пострадать в процессе эксплуатации. Усиление поможет восстановить эксплуатационные характеристики и продлить срок использования. Первые сигналы необходимости укрепления основания Усилить конструкцию… Читать далее »

Категория: Фундамент

Правильно выполненный камин выступит оригинальным элементом интерьера и дополнительным источником тепла. Живой огонь наполняет атмосферу помещения непревзойденным уютом. Возведение топки потребует уделить повышенное внимание конструктивным особенностям, выбору материалов и безопасности. Изначально потребуется определиться в типе конструкции. Видовое разнообразие каминов представлено открытыми, закрытыми, полузакрытыми и угловыми видами топки. Основные требования к обустройству каминной системы Современный ассортимент… Читать далее »

Категория: Дымоходы

Профессионально спланированная и грамотно выполненная вентиляция является залогом оптимального температурного режима в помещении. Планируя вентканалы в кирпичных стенах, вы можете столкнуться с рядом сложностей, от решения которых напрямую зависит качество проживания в доме. Необходимость выполнения вентканалов в кирпичном доме не подлежит сомнению. Дело в том, что кирпич это строительный материал, который не является дышащим, поэтому… Читать далее »

Категория: Дымоходы

В ряде случаев материал кирпичных стен может подвергаться активному разрушительному воздействию грунтовой влаги. Разрушающее воздействие проникающей воды обусловлено расширением при замерзании. Помимо этого, в условиях повышенной влажности стен возникает плесень. Основными случаями такого рода воздействия являются стены подвальных помещений, а также влага, капиллярным методом поднимающаяся от фундамента и проникающая в стены. Для ликвидации данных негативных… Читать далее »

Категория: Стены

Кирпич – наиболее часто применяющийся материал для возведения зданий и сооружений. Чтобы правильно посчитать какое количество элементов необходимо приобрести, необходимо знать размеры одного блока. Высота силикатного белого кирпича играет при расчетах не последнюю роль. Технические характеристики и классификация силикатного кирпича Полнотелый силикатный блок обладает следующими техническими характеристиками: теплопроводностью – 0,98 Вт/м*К; средней плотностью – 1840–1933… Читать далее »

Категория: Кирпичи

Кирпичные стены славятся своей прочностью и долговечностью. Но и такие поверхности могут быть подвержены появлению трещин различной величины. Очень важно избавляться от данных дефектов, иначе они могут повлечь за собой неприятности в виде разрушения здания. Причины возникновения трещин Появление разрыва в кирпичной стене может быть вызвано множеством факторов: нарушение технологии возведения строения. К этому пункту… Читать далее »

Категория: Проблемы

Какая же существует разница между камнем и кирпичом? Чем первый отличается от второго? Кратко можно сказать, что кирпичом называют камень, созданный человеком из разных составляющих. По свойствам он напоминает камень, поэтому применяется в качестве строительного материала. Основными свойствами его можно назвать следующие: устойчивость к низким температурам и влаге. Особенности кирпича. Он создан человеческими руками. Состоит… Читать далее »

Категория: Статьи

© 2021 PlusKirpich.ru — Плюс Кирпич — Сайт о применении кирпичей в строительстве.
При копировании материалов с сайта активная гиперссылка на сайт обязательна.

как самому построить дом из кирпича

Если свежий воздух в помещении можно обеспечить проветриванием, то для отвода отработанного газа нужна вентиляция. Жилые и промышленные постройки не обходятся без вентиляционных каналов. В домах с печным и котельным отоплением требуются также дымоходные каналы, так как объем отработанного воздуха здесь намного выше. Обустроить вентиляцию можно самому: кладка вентканалов из кирпича или сооружение из труб не так уж сложны.

Содержание

  1. Необходимость обустройства дымовых и вентиляционных каналов
  2. Требования и нормы
  3. Технические особенности кладки каналов
  4. Варианты конструкции систем
  5. Выводы из помещения
  6. Стеновая труба
  7. Коренная труба
  8. Насадная труба
  9. Материалы для дымовых и вентиляционных каналов
  10. Кирпич
  11. Сборные одноконтурные оцинкованные и стальные системы
  12. Двухконтурные системы
  13. Асбестоцементные трубы
  14. Пескоцементные трубы
  15. Сборные керамические системы
  16. Гофры
  17. Полимерные трубы
  18. Устройство дымовых и вентиляционных каналов
  19. Алгоритм выполнения кладки дымовых и вентиляционных каналов

Необходимость обустройства дымовых и вентиляционных каналов

Закладку вентиляции и дымохода необходимо делать на этапе строительства стен

Полноценная вентиляция – это циркуляция воздуха, при которой в помещение попадает достаточно свежего воздуха и выводятся отработанные массы.

В современных жилищах она становится все более сложной. Связано это с оборудованием квартир пластиковыми окнами. Герметичные конструкции снижают потери тепла и защищают от шума, однако препятствуют микроциркуляции. В результате с воздухообменом естественная вытяжка не справляется. Жилище приходится обустраивать дополнительными вентиляционными каналами или вентилировать принудительно.

При печном или котельном отоплении нужны отдельные дымоходные каналы, обслуживающие только отопительный агрегат. Для сгорания 1 кубометра природного газа требуется 10 кубометром кислорода. Взять такую массу воздуха из комнаты невозможно. Приток кислорода и вывод продуктов сгорания обеспечивают дымоходы.

Требования и нормы

Для вентиляции применяются в основном вертикальные каналы

Регламентирует сооружение вентиляционных и дымоходных каналов ряд документов: СНиП «Отопление, вентиляция и кондиционирование», СНиП «Газоснабжение», «Правила безопасности в газовом хозяйстве» и многие другие.

На базе этих документов разрабатывают проект вентиляции здания. Расчеты производят с учетом величины необходимого воздухообмена. Для жилой комнаты достаточно 3 кубометров воздуха за 1 час на 1 кв. м площади. Для санузлов эта величина намного выше – до 25 куб м. Для кухни требуется не менее 60 куб. м. за час, а если работает газовая плита – 100. Готовить на кухне с металлопластиковыми окнами можно только при наличии вытяжки, так как устроить столь мощную естественную вентиляцию весьма сложно.

Требования к вентиляционным каналам:

  • Чем меньше горизонтальных частей, тем эффективнее вентиляция. Если обустраивается принудительная, горизонтальные фрагменты могут быть довольно длинными, допускаются повороты.
  • Круглое сечение эффективнее прямоугольного. Предпочтительнее использовать трубы, минимальный диаметр – 120 мм.
  • Вентиляционные отверстия нужно размещать на дистанции от потолка не более 10 см.
  • Минимальная длина вентканалов из термостойкого кирпича составляет 12,5 см – половина обычного кирпича.
  • Высота оголовка шахты зависит от дистанции до конька.
Дымоход должен быть герметичным и выдерживать высокую температуру

К дымоходным каналам предъявляют дополнительные требования. Температура сгорания топлива сильно отличается. Кроме того, дрова, уголь, даже газ нередко сгорают не полностью, с выделением агрессивных кислотных остатков. Это учитывают при выборе.

  • Дымоходный канал должен быть абсолютно герметичным и не контактировать с воздухом помещения, через которое он проходит.
  • Конструкция должна быть строго вертикальной.
  • Материал дымохода должен выдерживать температуру сгорания топлива и действие агрессивных веществ.

Вентиляционные и дымоходные каналы нужно периодически чистить, при разработке проекта это требование учитывается.

Технические особенности кладки каналов

Рекомендуется выкладывать дымоход параллельно вентиляционным каналам

Сооружение каналов выполняют согласно правилам СНиП:

  • Сооружение воздуховодов любого типа без утвержденного проекта категорически запрещено.
  • Кирпичная кладка одновременно дымовых и вентиляционных каналов запрещена. Они обустраиваются отдельно.
  • Рекомендуется монтировать вентканал параллельно дымоходу. Продукты сгорания нагревают воздух в вентканале, что улучшает тягу.
  • Кладка зависит от толщины стены. При величине в 380 мм кладка однорядная, при толщине в 640 мм – двухрядная.

Габариты и характер кладки зависят от мощности обогревательной системы, площади помещения, назначения постройки. Это важно при строительстве кирпичного канала: ведь его параметры зависят от параметров кирпича.

Варианты конструкции систем

Вентканалы в частном доме из кирпича могут иметь разное устройство. Выбирают конструкцию с учетом характеристик комнат и одной общей для вытяжки особенности. Вместе с отработанным воздухом выводится и тепло. Чтобы предупредить охлаждение, в вентиляционную систему включат изгиб в виде кирпичной лесенки. Она создает барьер и предупреждает преждевременный отвод нагретого воздуха: задержавшись, воздушный поток успевает частично отдать тепло в комнату.

Выводы из помещения

Такая конструкция используется для обустройства сложной вентиляции. В верхней части постройки все каналы объединяют в общую шахту и выводят через крышу, наподобие дымохода. Ее высота и диаметр зависят от объема помещений и дистанции до конька кровли.

Стеновая труба

Кирпичный дымоход монтируют во внутренних стенах

Воздуховод обустраивают прямо во внутренней стене. Монтировать вентканалы, а тем более дымоходные стеновые трубы в наружных стенах допускается только в исключительных случаях. Стена соприкасается с холодным внешним воздухом. При этом отработанный газ, проходя через воздуховод, охлаждается быстрее и не прогревает помещение должным образом. По этой же причине внутри самого дымохода или вентканала быстро образуется конденсат. Это снижает тягу и ускоряет износ, так как на стенках шахты осаждаются кислотные ангидриды. Стеновую трубу в наружной стене нужно дополнительно утеплять.

Для каждой печи устанавливают отдельный дымоход. В исключительных случаях оборудуют 1 дымоотвод на 2 печи. Вентиляционный канал монтируют на каждые 2 дымохода.

Дымоходный стояк заканчивается на верхнем перекрытии и превращается в обычную дымовую трубу. Высота дымохода и оголовка вентканала зависит от места выхода.

Коренная труба

Кирпичный дымоход на собственном фундаменте

Обустраивается обычно в деревянных постройках. Возводят кирпичный дымоход на собственном фундаменте, причем последний не примыкает к фундаменту здания. Толщина стенок равна половинке кирпича.

Коренную трубу можно подключить к двум очагам. Для этого устанавливают перекидные рукава.

Насадная труба

Сооружается прямо на печи. Специалисты рекомендуют ставить кирпичный дымоход не прямо на шейку печи, а уложив на нее предварительно плиту из железобетона с отверстиями. Это приспособление позволяет в дальнейшем ремонтировать печь, не разбирая дымоход.

Материалы для дымовых и вентиляционных каналов

Воздуховодные каналы испытывают немалую нагрузку. По шахте наружу выходит теплый воздух. При соприкосновении с холодным внешним воздухом газ внутри быстро охлаждается. Так как влажность его заметно выше, на стенках канала осаждается конденсат. При этом разница между температурой внутри вентканала или дымохода и температурой снаружи становится еще больше.

С отработанным газом выводятся недоокисленные продукты сгорания, кислотные ангидриды и оксиды. При появлении конденсата они превращаются в кислоты и разрушают материал стенок. Так что последний должен быть стойким к температуре и действию кислот.

Кирпич

Полнотелый керамический кирпич выдерживает высокие температуры

Вентшахта из кирпича – решение традиционное. Из строительного камня сооружают вентиляционные и дымоходные каналы любого вида. При обустройстве выполняют следующие правила:

  • К температуре устойчив не всякий кирпич. Для дымоходных каналов берут только полнотелый керамический. Силикатный и пустотелый перепадов температур не выдерживает и к действию кислот неустойчив.
  • Сечение шахты прямоугольное, что уменьшает тягу. Нужно точно рассчитывать высоту трубы.
  • Внутреннюю поверхность воздуховода тщательно выравнивают. Чем глаже поверхность, тем меньше на ней осаждается копоти, сажи, оксида серы.
  • Герметичность – обязательное условие. Это актуально и для вентиляции, так как при щелях, неровностях хорошей тяги не добиться.

Кладка кирпичных вентканалов и дымоходов оплачивается по большим расценкам по сравнению с возведением перегородки.

Сборные одноконтурные оцинкованные и стальные системы

Стальной дымоход с одним коленом при выходе из котла

При высоких потолках отвод стеновыми трубами невозможен. Также практически невозможно составить эффективную общую схему вентиляции, если здание предназначено для сдачи в аренду, так как у каждого владельца возникают собственные потребности. При этом монтируют одноконтурные системы.

Конструкцию собирают из металлических труб и колен. Соединение герметичное – в замок или на винтовых соединениях. Бывают трубы круглого и квадратного сечения. Первые берут для дымохода, вторые – для вентиляции, где сила тяги не имеет такого значения.

Есть несколько ограничений:

  • Дымовой канал может включать только 1 колено – при выходе из печи или котла.
  • Труба сильно нагревается. Ее можно заложить в кирпичную или каменную стену, но не в деревянную. Если труба не скрыта, ее теплоизолируют, чтобы предупредить возгорание.
  • Для дымохода нельзя брать оцинкованную сталь: сплав активно взаимодействует с кислотами и быстро выйдет из строя. Лучший вариант – нержавеющая сталь.

Срок эксплуатации одноконтурной системы невелик – до 15 лет. Однако заменить трубы очень легко.

Двухконтурные системы

Вариант для дымохода. Система включает 2 стальные трубы – для подвода воздуха и для вывода продуктов сгорания. Друг от друга и от внешнего воздуха трубы изолируют минеральной ватой. Система пожаробезопасна и служит намного дольше. Благодаря теплоизоляции конденсат образуется в меньших количествах.

Асбестоцементные трубы

Асбестоцементные трубы для дымохода

Не слишком устойчивы к температуре, зато нечувствительны к действию химически агрессивных веществ. Стоимость низкая. Пригодна для сооружения вентканалов и дымоходов для устройств с низким температурным выходом.

Асбестоцементные трубы неудобны: невозможен монтаж углов или переходов, материал хрупкий, работать с ним сложно.

Пескоцементные трубы

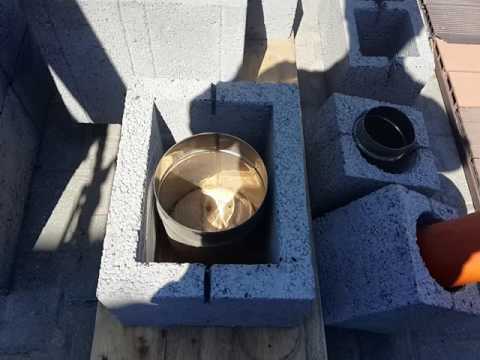

Сооружают такие шахты из специального вида строительных блоков. Форма у них традиционная – 20*20*40 см, но включают 1,2 или 3 канала. Размеры могут быть и большими. Блоки используют при возведении стеновой вентиляции. Для дымохода они не годятся, так как редко бывают достаточно высокого качества и не всегда обеспечивают герметичность.

Сборные керамические системы

Состоят из круглой керамической трубы, теплоизоляции из минеральной ваты и бетонного чехла. Такие блоки легко монтировать, служат очень долго и весьма надежды. Минус – высокая стоимость.

Керамические системы применяют при строительстве дымоходов, такая вентиляция оказывается слишком дорогой. При желании блоки можно вмонтировать в стену и скрыть дымоход.

Гофры

Гофрированные стальные трубы позволяют сооружать сложные вытяжные системы, где нельзя обойтись без поворотов и переходов. Нередко их используют в качестве рукавов и для соединения стеновых дымоходов с котлами. Для дымооотведения гофрированная труба не годится: на такой стенке осаждается много копоти и сажи, труба быстро выходит из строя.

Полимерные трубы

Имеют ограниченное применение. Пластик не отличается высокой термостойкостью, поэтому применяют их для вытяжки и для дымоотвода от котлов на жидком топливе или газе: здесь сравнительно невысокая температура сгорания топлива.

Пластиковые трубы используют для модификации старого кирпичного дымохода. Вводят в канал в качестве рукава.

Керамические трубы Гофрированная нержавейка

Устройство дымовых и вентиляционных каналов

Дымоход должен располагаться в самой высокой точке кровли

Дымоходы и вентканалы в кирпичной кладке работают только при одном условии – достаточной тяге. Возникает она из-за разницы между давлением воздуха на разной высоте. В одноэтажном доме она совсем невелика, но этого хватит, чтобы обеспечить вытягивание более разреженного нагретого воздуха наружу.

Чтобы обеспечивать тягу, выполняют следующие требования:

  • Вентиляционная и дымоходная труба выходят на крышу и достигают определенной высоты. Зависит величина от расстояния между выходом и коньком. Если дистанция менее 1,5 м, труба должна быть выше конька на 50 см, если от 1,5 до 3 м – должна находиться на одном уровне с коньком. Если дистанция более 3 м, высоту вычисляют: линия от конька до оголовника трубы ниже горизонта на 10 градусов. Если на крыше есть парапет, рядом находится более высокое строение, высоту трубы увеличивают.
  • Вентиляционные каналы можно объединить. Дымоходные сочетают только в исключительных случаях – при сооружении печи с камином.
  • Если дымоходные каналы размещаются не в стене, их теплоизолируют по всей длине. Любые выводы в местах перехода через кровлю утепляют. Используют асбест или более безопасную минеральную вату.

Рекомендуется гидроизолировать трубу между кровлей и выдрой. Если этого не сделать, намокает вся стена.

Алгоритм выполнения кладки дымовых и вентиляционных каналов

Порядовка дымохода

Монтаж воздуховодов выполняется по предварительно созданному проекту. Чтобы не ошибиться при кладке канала в стене, предварительно создают шаблон: деревянную доску на 250*14*2,5 см, на которой размечают схему каналов в стене. Благодаря заготовке легче сконструировать прямой ровный ход.

Схема сооружения воздуховода:

  1. Шаблон используют с 1 ряда кладки. Доску укладывают так, чтобы торец примыкал к стене с внутренней стороны, и мелом обводят отверстия для каналов. Шаблон используют постоянно, чтобы не допустить сдвигов.
  2. Стенки канала выкладывают в 1 кирпич. Если сечение большое, можно укрепить вентиляцию, укладывая кирпич поперек канала.
  3. Кирпичи кладут впритык, избыток раствора из глины сразу убирают. Выполняют обработку швабровкой: тщательно затирают швы и выравнивают. Рядом с вентканалом используют однорядную перевязку. Выполняют ее за счет половинок и трехчетвертинок.
  4. Если есть необходимость, делают отвод канала. Угол не менее 60 градусов от горизонта. Выкладывают отвод из кирпича, отесанного под необходимым углом. При этом габариты основного канала и отвода остаются одинаковыми.

При сооружении важно соблюдать чистоту. Отверстия закладывают газетами. После удаления проверяют чистоту шахты с помощью шара.

Вентиляционный канал в кирпичной стене: нормы и правила обустройства

Главная » Естественная вентиляция » Вентиляционные каналы в стенах: нормы и правила обустройства

Естественная вентиляция

Автор Евгений Апрелев На чтение 4 мин Просмотров 16. 5к.

Воздухообмен в кирпичных домах осуществляется с помощью вентиляционных каналов, смонтированных из готовых труб в толще внутренних стен, или сложенных из кирпича. Вентиляционные шахты устраиваются во внутренних стенах и перегородках из специальных вентиляционных блоков. Существуют строго определенные правила создания  в кирпичных стенах частных и многоквартирных домов, о которых и пойдет рассказ в этой публикации.

Содержание

  1. Правила обустройства
  2. Важные моменты
  3. Полезные рекомендации

Правила обустройства

Конструкция систем воздухообмена в кирпичных зданиях создается, как правило, еще . Необходимо, чтобы воздушные магистрали отвечали всем требованиям СНиП 2.04.05-86. Так как воздуховоды, каналы и шахты могут конструктивно быть связанными между собой, что делает их источником пожароопасности, то их прокладка должна отвечать нормам СНиП 41-01-2003. На что следует обратить внимание:

  • Запрещается сооружать вентиляционные каналы в наружных стенах. Такое размещение вызовет
  • Рекомендуется вертикальное расположение шахт. Если это невозможно, то угол наклона воздушной магистрали должен быть не менее 60° к основанию постройки.
  • Если в помещении высокая влажность, то устраивать воздушные каналы в стенах таких комнат категорически не рекомендуется. Из-за такого размещения в шахтах возможно появление конденсата, который может привести к обрушению канала.
  • Возможно объединение воздухопроводов от санузлов в чердачном помещении, если они находятся на одной стороне дома. Горизонтальные участки на неотапливаемых чердаках делаются из двойных утепленных 40 миллиметровых керамзитобетонных плит, с воздушной полостью между ними, равной толщине плит.

Существует ряд требований по размещению вентканала в кирпичных стенах по отношению к кровле. Расположение выхода вентиляционных каналов, ближе чем 2,5 м от конька, говорит о ее нормируемой высоте над кровельным материалом более 50 см. Если выход вентиляционной трубы находится от конька на расстоянии 3 м и далее, то высота ее высчитывается так: условно проводится прямая от конька к трубе под углом 10°. Место зрительного пересечения и показывает необходимую высоту трубы от поверхности крыши.

При расположении воздушного канала далее чем три метра от конька, высота его от кровли не может быть менее 50 см.

Важные моменты

Размер сечения вертикальных шахт должен рассчитываться исходя из необходимого для конкретного помещения воздухообмена и источника тепла в проветриваемом помещении.

  • При тепловой мощности источника тепла до 3,5 кВт требуется воздушная шахта с размерами сечения 14х14 см.
  • Если мощность отопительного агрегата составляет от 3,5 до 5.2 кВт, то размеры должны быть  увеличены до 14х20 см.
  • При большей мощности источника тепла, шахту делают с размерами 14х27 см.

Минимальный размер сечения воздушной шахты должен быть не менее чем 140х140 мм., что составляет полкирпича. Кладка вокруг канала и перегородки между ними не могут быть меньше 140 мм. Толщина перегородки между различными по назначению шахтами, например, дымовой и вентиляционной, должна быть не менее 250 мм. (в кирпич).

Создание воздушных шахт, каналов и воздуховодом начинать не ближе 40 см от окна или проема двери. Внутреннюю поверхность шахты необходимо сделать максимально ровной, а швы кирпичной кладки – затереть.

В строительстве, как и в других отраслях, все подчинено экономии. Наиболее простым и легким строительным материалом, требующим минимальных трудозатрат на создание простенков, являются блоки из ячеистого бетона (газобетон, пенобетон). Для создания  в стенах из пеноблоков рекомендуется гильзовать пустоты асбоцементными, металлическими или пластиковыми трубами с диаметром 125-150 мм.

Полезные рекомендации

При самостоятельной кладке шахт в кирпичных стенах, мы рекомендуем взять на заметку несколько полезных советов от профессионалов.

  1. Первое, что понадобиться для работы – это материал. Кирпич для кладки нужно выбирать только полнотелый. В качестве связующего вещества используйте водный раствор песка и цемента в соотношении 1:3.
  2. Инструмент. Вам понадобится: кирочка каменщика, молоток, мастерок, отвес, уровень, расшивка, шпатель. Для деления кирпича лучше всего использовать «болгарку» с отрезным диском по камню.
  3. На рисунке ниже показано два варианта порядовки кладки вентканалов для полуторных и двойных стен.

Для создания правильной формы шахты используйте пустотелый шаблон нужного размера, выполненный из фанеры.

Совет: при кладке не допускайте засорение канала, которое может привести к уменьшению тяги, и как следствие – снижению производительности вентиляционной системы.

Составляющие естественной вентиляции

инструкция по правильному и безопасному монтажу

  • Как сделать заказ
  • Калькуляторы
  • ГОСТы
  • Доставка
  • Консультация специалиста
  • СНИПы
  • Оплата
  • Форум
  • Вопросы и ответы
  • Гарантии

15. 08.2019

Вентиляционные каналы

Для создания качественной и эффективной вентиляции в частных домах обустраиваются специальные вентиляционные шахты. Эти проемы могут монтироваться из труб в толщине стен или выкладываться из кирпича. Монтаж вентиляционных проемов должен осуществляться по особым правилам и с соблюдением некоторых требований, которые установлены на законодательном уровне и подробно описываются в СНиП 2.04.05-86. Как провести монтаж вентиляционной шахты правильно — об этом подробно поговорим в разделах данной статьи.

Правила сооружения вентиляционных шахт

Конструкция системы воздухообмена в доме продумывается еще на этапе проектирования строения. Крайне важно, чтобы вентиляционные шахты строго соответствовали всем требованиям действующих строительных норм и пожарной безопасности.

Важно знать: Не следует обустраивать вентиляционные проемы в наружных стенах, такое расположение вентиляционной магистрали приведет к обильному образованию конденсата.

Проемы системы воздухообмена желательно располагать вертикально, но если такое расположение каналов невозможно, то тогда их следует сооружать под уклоном. Угол наклона должен составлять показатель в 60 градусов к фундаменту здания.

Стеновые вентканалы не обустраиваются в помещениях с чрезмерно высокой влажностью. Высокая влажность вызовет обильное образование конденсата на стенках шахты и это чревато ее обрушением со временем.

Также следует знать, что вентиляционные шахты должны иметь особое расположение по отношению к кровле дома. Это предписывается действующими строительными нормами. Выход канала на крышу рассчитывается по специальной формуле: следует провести условную прямую линию от конька крыши к вентиляционному выходу под углом в 10 градусов. Точка пересечения покажет требуемую высоту трубы от кровли. Если труба будет располагаться на значительном удалении от конька кровли (более трех метров) тогда высота шахты должна составлять не менее пятидесяти сантиметров по отношению к высоте кровли.

Определение размеров сечения каналов и толщины кладки

Чтобы правильно определить размеры вентканалов – нужно вычислить показатель воздухообмена, оптимальный для помещения определенного типа, а также учесть мощность нагрева строения источника отопления. Если данный показатель не будет превышать значения в 3,5 киловатта, то вентканал можно обустроить с сечением 140х140 миллиметров.

Если отопительный прибор работает с более высокой мощностью, рекомендуется делать вентиляционные шахты с большим размером сечения – 140х270 миллиметров. Стандарт сечения для вентканалов в домах и квартирах – не менее показателя в 140х140 миллиметров, это высота половины кирпича.

Толщина кирпичной кладки вокруг проема и перегородок между шахтами также не может быть меньше четырнадцати сантиметров. Перегородки между шахтами разного целевого предназначения ( например, между вентиляционным каналом и дымоходом) выполняются с толщиной не менее чем в 25 сантиметров.

Важно знать: Обустраиваются вентиляционные проемы всегда на определенном расстоянии от оконных и дверных проемов. Расстояние между окном/дверью и вентшахтой должно составлять не менее сорока сантиметров.

При кладке вентиляционных каналов важно уделять пристальное внимание ровности их внутренних поверхностей, а все швы и неровности тщательно затирать.

Выбор материала для обустройства вентиляционных каналов в стенах

Понятно, что владельцу дома хочется получить не только эффективную, но и экономичную вентиляционную систему. Сократить расходы на сооружение вентиляционных шахт в доме поможет грамотный выбор материала. Проще всего будет обустроить шахту с блоками из газо- пенобетона. С материалом достаточно легко работать, кроме того, он имеет демократичную рыночную стоимость.

Если стены дома сооружены из пеноблоков, то каналы вентиляции в них обустраиваются при помощи металлической, асбестоцементовой или пластиковой трубной продукции, с диаметром от 125 до 150 сантиметров.

В кирпичных домах для сооружения вентиляционных шахт применяется керамический полнотелый кирпич. Кладка скрепляется раствором из воды, песка и цемента. Чтобы канал имел правильную форму, заранее стоит изготовить его шаблон. Заготовка изготавливается из фанеры, она должна иметь те же размеры сечения, что и будущая вентиляционная шахта.

Выкладывая канал, следите за тем, чтобы он не засорялся мусором, так как это может снизить показатель тяги и сделать вентиляцию дома некачественной и неэффективной.

Пошаговая инструкция по самостоятельному сооружению вентиляционной шахты

Процесс сооружения вентиляционных шахт будет состоять из нескольких этапов, при выполнении которых следует соблюсти нижеперечисленные важные нюансы:
Для начала требуется правильно наложить шаблон на кладку. Заготовка должна своей торцевой частью плотно прилегать к внутренней поверхности поперечной стены. Затем шаблон следует обвести карандашом или мелом. Обведенные участки – это будущие сечения проходов. При монтаже используйте шаблон для проверки возможных сдвигов в ходе проведения работ. Малейшие ошибки негативно скажутся на общей эффективности вентиляционной системы дома.

  1. Форма шахты может быть как квадратной, так и прямоугольной (например, при выборе нестандартного сечения, которое актуально при мощном источнике тепла в помещении).
  2. Чтобы кладка канала получилась качественной, ее следует вести впритык, излишки раствора сразу же убирать шпателем.
  3. Для повышения прочности сооружаемой шахты закладываются кирпичи, которые укладываются вдоль проема. Однако это мероприятие может в дальнейшем сильно затруднить процесс очистки вентиляционной шахты.

Отводы от проходов выполняются на расстоянии не более одного метра и под углом в шестьдесят градусов к основанию строения. Отводы также сооружаются из кирпича, которые предварительно обтачиваются под нужный угол наклона.

Кладка перевязывается кирпичными половинками и четвертинками. Чтобы форма шахты по всей ее протяженности оставалась ровной, применяйте в работе специальные буйки. Эти же буйки предотвратят засорение канала строительным мусором.

По завершению кладочных работ следует качественно затереть все швы в канале и проверить проходимость готовой шахты, специальным шаром, который привязывается к прочному и толстому шнуру.

Сооружение вентканалов из труб

Вентиляцию в кирпичном доме можно сделать и без кладки, используя трубы. Воздуховод из труб сооружается для каждой комнаты помещения, при этом один из его выходов следует расположить на высоте от двух метров от основания дома, а второй — на крыше строения. Через нижнюю часть канала будет поступать свежий воздух с улицы, через верхнюю часть — удаляться загрязненные воздушные массы. О высоте размещения трубы на крыше информация была приведена выше. На нижнее и верхнее отверстие ставятся заслонки, регулирующие поток воздушных масс.

Если кухня, ванна и туалет находятся на одной стороне дома, их вытяжные каналы можно объединить на чердаке, установив в местах соединений качественные уплотнители. Трубы вентиляции, выходящие на крышу в обязательном порядке дополнительно утепляются.

При сооружении вентиляционной шахты трубы помещаются во внутреннее пространство стен и затем цементируются. Крайне важно обеспечить качественную герметичность в местах выхода каналов на крышу. Для обеспечения герметичности канала применяются силиконовые или резиновые уплотняющие элементы. Канал и выходное отверстие соединяются между собой гофрой.

Ошибки, которых следует избегать при самостоятельном монтаже вентиляционных каналов

Есть ошибки при сооружении вентиляционных шахт, которые могут негативно сказаться на эффективности системы вентиляции в целом. Кратко рассмотрим эти ошибки:

  • Отсутствие выведения вентиляционного проема в помещениях без окон, с частыми перепадами температуры и влажности. Отверстие в стене закрытое решеткой не дает той же тяги, что вентканал и потому эффективность вентиляции будет низкой.
  • Окна и двери плотно (герметично) закрыты, не обустроены проветриватели. При полной герметичности окон и дверей естественная вентиляция не работает и потому в помещении могут появиться неприятный запах, сырость, плесень и грибок;
  • Не сделан вытяжной канал в комнате с камином. В этом случае дым будет попадать в жилое пространство;
  • Не проведено качественное утепление вентиляционных проемов, что может привести к потере тяги.

Как видите, нюансов которые нужно в обязательном порядке учитывать при обустройстве вентиляционных каналов множество. Если вы не уверенны, что сможете грамотно провести все работы по их проектированию и монтажу – доверьте выполнение этой задачи профессионалам. Конечно, тогда затраты на сооружение вентиляции возрастут, но они быстро окупятся эффективной работой системы и приятным микроклиматом в доме!


Задать вопрос специалисту

Выберите тему вашего вопроса . Общие вопросы . Проектирование

Нажимая «Отправить», вы соглашаетесь с правилами использования сервиса и обработки персональных данных

Вентиляционный кирпич в канализации

леттиветти
