Вентиляционная системы: как работает, виды, устройство и монтаж

Содержание

Основные особенности современных вентиляционных систем

Предназначение вентиляционной системы – подача в помещения свежего воздуха. Чтобы вентиляция была эффективной, при ее проектировании обязательно должны учитываться все важные особенности здания. В первую очередь, это касается самой конструкции сооружения, числа постоянно находящихся в нем людей, рода их занятий, местоположения и многого другого. Кроме того, хорошая вентиляция должна быть надежной, простой в уходе и ремонте, а также экономичной. Здесь:

  • надежность – способность безостановочно работать любое требуемое время;
  • простота в уходе – легкий доступ ко всем обслуживаемым узлам;
  • экономичность – минимальное энергопотребление.

Однако не менее важным критерием является способность вентиляционной системы выполнять все возложенные на нее функции. Поэтому она не должна быть примитивно простой, хоть это и путь к достижению повышенной надежности. Вентиляция – это достаточно большой набор обязательных элементов и подсистем, необходимых для обеспечения качественного воздухообмена и создания требуемого микроклимата в помещениях.

Очень важно еще перед началом проектирования правильно сформулировать главные требования, которым должна в итоге соответствовать вентиляционная установка. Не рекомендуется изначально стараться сэкономить, заказывая систему, предназначенную исключительно для обеспечения воздухообмена. Ее задачи помимо этого — качественная очистка приточного воздуха от мусора и загрязнений, а также его подогрев до комфортного значения.

Правильно скомпонованная система будет очень производительной, но ее энергопотребление останется совсем незначительным. Обратите внимание: современная вентиляционная система в обязательном порядке должна обладать такими функциями, как утилизация тепла и регулируемый расход воздуха.

Кто несет ответственность за модернизацию вентиляции здания?

За первичное создание вентиляционной системы отвечает застройщик, который занимается этим своими силами или перепоручает задачу профильным компаниям.

Но в принципе, изначально основную ответственность несет именно собственник объекта, который должен контролировать, чтобы возводимое или реконструируемое сооружение было максимально безопасным для здоровья и жизни пребывающих в нем людей.

Подбирая подрядчика, материалы и решая все остальные задачи, всегда нужно учитывать аспект безопасности и обеспечения комфортной внутренней среды. Это касается всех вопросов – от звуко- и теплоизоляции, до освещения и вентиляции. То есть, проект должен подвергаться экспертной оценке еще на стадии разработки. Вся суть в том, что строительство действительно безопасного и комфортного здания с отличной вентиляцией не обойдется в целом дороже, чем сооружение с изначальным браком. Поэтому просто необходимо контролировать, чтобы деньги и усилия были направлены в нужное русло.

Как правило, ответственность за качество внутреннего воздуха несет владелец здания. Ответственность за воздух на рабочих местах несет работодатель. Если появилось ощущение, что воздух на рабочем месте перестал быть свежим, необходимо обратиться к непосредственному руководству или к лицу, отвечающему по должности за производственную безопасность. Независимо от того, кто именно будет решать проблему, работодатель должен сделать так, чтобы она была решена в самые сжатые сроки.

Квартиросъемщик в многоэтажном доме с любыми жалобами обязан в первую очередь обращаться к своему домовладельцу. Если нет уверенности в том, что он все сделает или хотя бы постарается, можно обращаться в местный отдел здравоохранения при муниципалитете.

Технические решения

На данный момент по-настоящему распространенными можно назвать всего три разновидности вентиляции. Это системы:

  1. с естественной тягой;
  2. с принудительной вытяжкой воздуха и естественным притоком;
  3. принудительные приточно-вытяжные системы.

«Естественная тяга» означает, что в такой системе воздух благодаря законам физики самостоятельно перемещается по воздуховодам за счет естественных процессов – разницы температур и перепадов давления. Здесь теплый воздух из помещения самостоятельно уходит наружу через вертикальный воздуховод, и чем больше его высота, тем более производительно работает такая вытяжка. Уличный воздух в помещение попадает через клапаны, срабатывающие на снижение давления в помещении, или природным путем, через открывающиеся окна и двери. Такая вентиляция весьма распространена за счет конструктивной простоты и дешевизны эксплуатации.

Однако в современных зданиях, достаточно герметичных для того, чтобы препятствовать проникновению воздуха в требуемых объемах, ее использование не является эффективным и комфортным.

Большинство специалистов склоняется к тому, что для обеспечения комфортного микроклимата в любом здании вентиляционной системы на естественной тяге явно недостаточно, поэтому в системе необходимо использовать специальные вентиляторы. Такая схема, в которой природная вентиляция просто дополняется электрически вентилятором, достаточно распространена по той же причине – простоте реализации и дешевизне. При этом вентилятор может работать не постоянно, а только тогда, когда естественная тяга с работой не справляется.

Однако полноценную вентиляцию на таком принципе обеспечить не удастся, поскольку неравномерность и недостаточная мощь притока не позволяет эффективно организовывать очистку приходящего воздуха через специальные фильтры.

Системы с принудительной вытяжкой выталкивают воздух за пределы помещения вентиляторами, чаще всего устанавливаемыми на кухне или в ванной комнате, где воздухообмен наиболее важен. Приток свежего воздуха осуществляется естественным путем – через специальные клапаны, форточки, окна и двери. Здесь тоже невозможна полноценная фильтрация воздуха, однако в частных домах такие системы получили широкое распространение за счет конструктивной простоты и дешевизны.

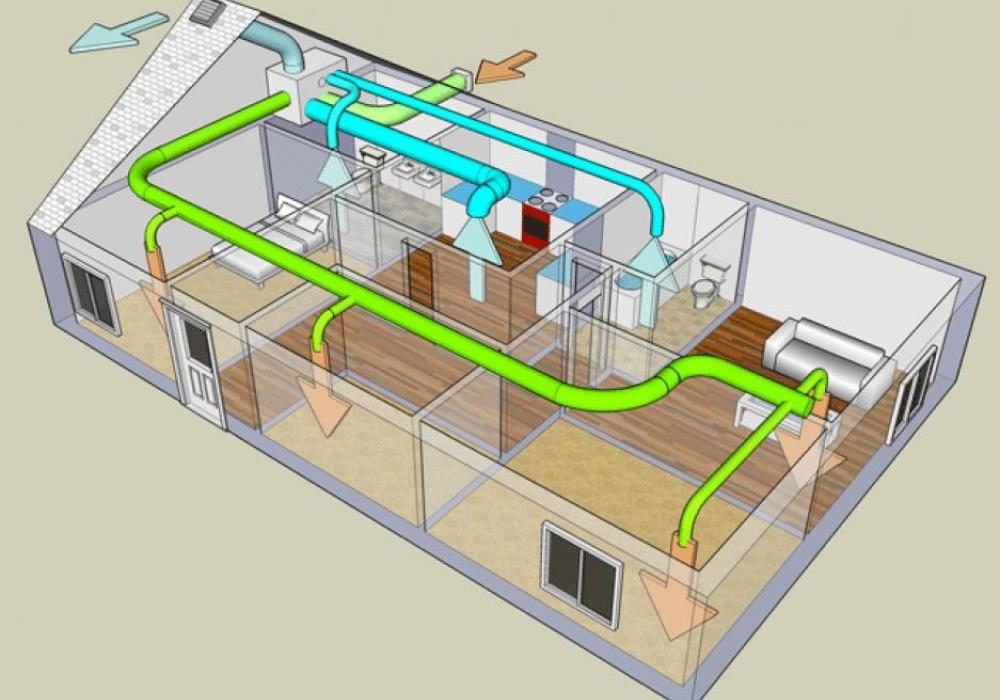

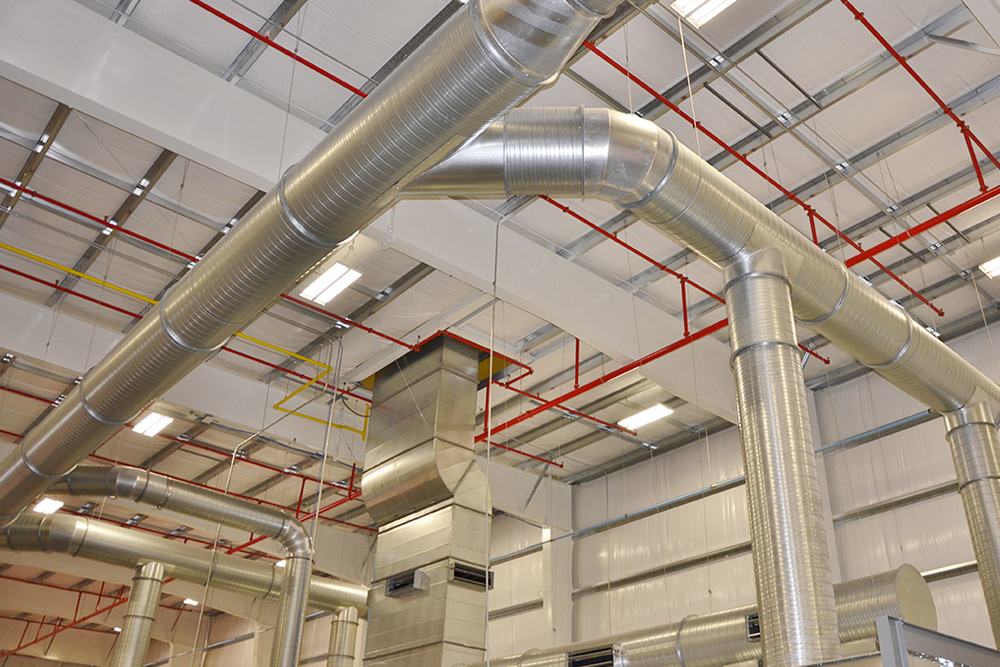

Приточно-вытяжные системы вентиляции – наиболее эффективный вариант, поскольку он позволяет обеспечить полноценный воздухообмен с заданными, в том числе регулируемыми параметрами во всех типах зданий и сооружений.

Ранее, на заре массового использования таких систем, допускалось очень много просчетов, из-за которых вентиляция не работала должным образом. Однако все осознают, что именно такие системы оптимальны, исходя из соотношения расходов на них и качества создаваемого ими микроклимата.

Правильно спроектированная приточно-вытяжная система отличается относительной простотой, стабильностью работы и функциональной гибкостью. Она будет эффективно вентилировать помещение в любое время года, при любой погоде, с открытыми и закрытыми окнами, а также другими переменными условиями. В таких системах можно отдельно регулировать интенсивность вытяжки и притока в соответствии с текущими потребностями. Наиболее современное решение – приточно-вытяжная система с устройством для утилизации тепла (рекуператор). Она отличается дешевизной эксплуатации, поскольку нагрев заходящего в помещение воздуха частично осуществляется за счет отбора тепла у вытягиваемого из здания.

Обслуживание и уход

При отсутствии регулярного ТО вентиляционной системы качество воздуха начнет постепенно снижаться. Причины ухудшения могут быть самыми разнообразными:

  • засорение или износ фильтров очистки воздуха;
  • размножение в фильтрах или других элементах паразитов и микроорганизмов, разносимых приточной вентиляцией по всем помещениям;
  • загрязнение вытяжных воздуховодов;
  • засорение двигателей, из-аз чего они периодически самоотключаются.

Также вентиляция может стать причиной повышенной влажности в помещениях. Часто это связано с неправильной установкой защитных козырьков, прикрывающих воздухозаборники. Другие причины – неправильное использование увлажнителей воздуха, а также появление конденсата в воздуховодах из-за некачественной их теплоизоляции.

Периодическое техническое обслуживание позволит избежать всех этих неприятностей, а также выявить возможные неполадки на ранней стадии и оперативно устранить их до наступления серьезных последствий. Практика показывает, что недостаточное качество технического обслуживания чаще всего приводит к ухудшению состояния воздуха в помещениях, а также к ускоренному износу самих установок.

К вопросу о шумности вентиляции

Общим недостатком любой принудительной вентиляцией можно назвать то, что она не является бесшумной. Особенно эта проблема касается старых установок, которые порой шумят действительно очень сильно. Это нередко становится причиной дискомфорта не меньшего, чем плохое качество воздуха.

Современные, грамотно спроектированные системы, отличаются минимальной шумностью. В принципе, он если и слышен в помещениях с людьми, то чуть-чуть, на уровне ненавязчивого и не мешающего фона. При этом в большинстве случаев старые установки тоже можно модернизировать, добиваясь многократного снижения шумности, хотя полностью убрать гул практически никогда не удается. Здесь важно не только сделать тихими сами двигатели. Имеет значение давление и скорость потоков воздуха в воздуховодах, количество поворотов, их общая протяженность, наличие изоляции и масса других факторов.


Схемы работы вентиляционных систем| Глоссарий компании «Техноформ»

Система вентиляции – комплекс оборудования, отвечающий за регуляцию воздухообмена в помещении, создание комфортной и безопасной для пребывания человека атмосферы. Благодаря вентиляции контролируются измеряемые показатели воздуха – процентный состав, температура, влажность.

Предназначение системы вентиляции

Ключевая задача комплекса оборудования – обеспечить правильный и безопасный состав воздуха. В процессе жизнедеятельности человек выделяет углекислый газ и потребляет кислород. Воздух для дыхания должен содержать не менее 21 % кислорода по объему. Снижение объемной концентрации приводит к ощущению духоты, головным болям, недомоганию. Постоянное пребывание в условиях дефицита кислорода снижает работоспособность, ускоряет старение клеток, ухудшает метаболизм организма и отрицательно влияет на здоровье.

В закрытом помещении содержится не только углекислый газ, но и сторонние источники загрязнения – пыль, строительные материалы из асбеста, газовые плиты, средства бытовой химии, мебель из ДСП и другие потенциальные источники опасности. Для защиты от увеличения концентрации вредных веществ в воздухе нужно поддерживать постоянный воздухообмен. Воздух должен полностью обновляться минимум раз в час. В помещениях со специальными условиями требования к кратности воздухообмена более строгие: для кухни – 3 раза в час, помещении для курения – 10 раз в час.

Вентиляционные системы обновляют воздух в помещении и улучшают качественный состав. Современное оборудование позволяет нагревать или охлаждать воздушные потоки, очищать их от вредных примесей, увлажнять и создавать комфортные условия для человека.

Виды и описание вентиляционных систем

Для классификации систем вентиляции выбраны такие параметры:

  • Способ перемещения воздушных потоков – естественный или механический;
  • Назначение – приточная или вытяжная;
  • Зона обслуживания – общеобменная или местная;
  • Конструктивное исполнение – моноблочная или наборная.

Принцип работы естественных и механических вентиляционных систем

Естественная вентиляция не подразумевает использования электрооборудования – двигателей, приводов, вентиляторов. Воздушные массы перемещаются из помещения в окружающую среду и наоборот на счет разности температур и давлений. Естественная вентиляция в многоэтажном доме – система воздуховодов с вентрешетками на кухнях и в санузлах. Вертикальные воздуховоды выведены на крышу и закрыты дефлекторами. Естественные системы вентиляции несовершенны: эффективность воздухообмена зависит от природных факторов – температуры воздуха, направления и скорости ветра.

Для механических систем используется оборудование и установки, способные перемещать воздушные массы на большое расстояние, нагревать, охлаждать и параллельно очищать их.

Смешанная вентиляция сочетает преимущества двух типов. Для качественного воздухообмена можно дополнительно установить маломощные вентиляторы в санузле и на кухне. Выпускаются специальные модели с автоматическим управлением, реагирующие на изменение качественных параметров воздуха в помещении. Для улучшения приточной вентиляции в фурнитуру окон или стену устанавливаются приточные клапаны. Приспособления реагируют на изменения температуры и давления воздуха и обеспечивают естественный газообмен.

Приточные и вытяжные системы

Приточная вентиляция отвечает за подачу свежего воздуха. Он может подвергаться дополнительной очистке, увлажнению, нагреванию. Вытяжная система обеспечивает обратный процесс – удаление отработанного воздуха из помещения. Производительность оборудования рассчитывается, чтобы не допускать избыточного или недостаточного давления.

В отдельных помещениях устанавливается только приточная или только вытяжная вентиляция. Воздух поступает внутрь из окружающей среды через проемы. Удаление осуществляется аналогично.

Наборная и моноблочная вентиляция

Наборные вентиляционные системы можно сравнивать с конструктором, где из отдельных элементов собирается цельное изделие. Состоят из вентилятора, воздушных фильтров, воздуховодов, шумоглушителя. Такой тип вентиляции можно спроектировать для любого помещения.

Моноблочная вентиляция – готовая установка, располагающаяся в одном здании или корпусе. Внедрение рекуператора позволяет улучшить теплообмен между удаляемым теплым и приточным холодным воздухом. Опытным путем доказано, что установка рекуператора экономит от 30 до 90 % энергоресурсов. Монтаж моноблочной вентиляции не требует дорогостоящих материалов и занимает несколько часов.

Info-610: Центральный вентилятор Интегрированные системы вентиляции

Дата вступления в силу

Текст

Зачем нужна система вентиляции?
Во всех зданиях требуется контролируемая механическая вентиляция или контролируемая целенаправленная подача наружного воздуха в кондиционируемое помещение. Строительство преднамеренно негерметичных зданий и установка открывающихся окон не всегда обеспечивает достаточное количество наружного воздуха. Ограждения зданий должны быть «герметичными, а затем должным образом проветриваться». Почему? Потому что, прежде чем вы сможете управлять воздухом, вы должны его заключить.

Как только вы устраните большие отверстия, станет легко контролировать воздухообмен между внутренней и внешней средой.

При герметичном ограждении здания требуется как механическая вентиляция, так и контроль источников загрязнения, чтобы обеспечить приемлемое качество воздуха внутри дома. Эти подходы схематично показаны на следующих рисунках под названием Интегрированная система приточной вентиляции .

Интегрированная система центрального вентилятора

Одним из примеров конструкции системы вентиляции является система интегрированной подачи центрального вентилятора (CFIS), которая состоит из 6-дюймового воздухозаборного канала наружного воздуха, соединенного с возвратной стороной кондиционера. с управлением циклами вращения вентилятора, чтобы убедиться, что вентилятор работает в течение запрограммированного минимального времени. Этот воздуховод втягивает наружный воздух в систему распределения воздуха и распределяет его по различным комнатам дома. Впускной воздуховод имеет заслонку с электроприводом, также управляемую регулятором циклов работы вентилятора, чтобы закрыть заслонку, чтобы предотвратить чрезмерную вентиляцию птичника в периоды значительных требований к кондиционированию помещения. Схема системы CFIS с 6-дюймовой заслонкой с электроприводом показана на рисунке Наружный воздуховод, соединенный с возвратной линией воздухообрабатывающего агрегата.

Контроллеры CFIS

На рынке имеется несколько контроллеров встроенной системы вентиляции с центральным вентилятором. Список продуктов можно найти в Интернете на веб-сайте FanCycler.com:

На этом веб-сайте также имеется подробная информация об установке и вводе в эксплуатацию этих систем.

Детали системы вентиляции

Рисунок 1

  • Наружный воздуховод должен быть изолирован и расположен так, чтобы был уклон/наклон наружу для отвода возможного конденсата из-за снежной бури.

  • Заслонка с электроприводом позволяет управлять рабочим циклом вентиляционного воздуха (т. е. временем открытия) отдельно от рабочего цикла вентиляционной установки (т. е. временем работы).

  • Контроллер может быть установлен на вентиляционной установке или в основном пространстве рядом с термостатом.

  • Балансировочная заслонка, отрегулированная для обеспечения необходимого расхода воздуха.

  • Температура смешанного возвратного воздуха (15 % или менее наружного воздуха смешивается с 85 % или более внутреннего воздуха) не должна опускаться ниже 55° по Фаренгейту, или следуйте инструкциям производителя печи.

Рисунок 2
Интегрированная система приточной вентиляции с воздуховодом для возврата наружного воздуха


  • Устройство обработки воздуха (предпочтительно с эффективным охлаждающим вентилятором ECM) работает с минимальным рабочим циклом 33%, включая запросы на нагрев и вызовы на нагрев и отвод. В среднем в течение года это означает, что управление циклами вентилятора будет активировать вентилятор примерно в 15% случаев без одновременной потребности в обогреве или охлаждении.

  • Центральная система принудительной вентиляции дома обеспечивает охлаждение наружного воздуха наряду с циркуляцией и распределением вентиляционного воздуха для улучшения качества воздуха в помещении и теплового комфорта.

  • Точечная вытяжка обеспечивается отдельными вентиляторами в ванных комнатах и ​​кухонной вытяжкой.

  • В любых системах приточной вентиляции рекомендуется предварительная фильтрация наружного воздуха для защиты оборудования и продления срока службы фильтра вентиляционной установки.

Рис. 3
Воздуховод наружного воздуха, подключенный к возвратной магистрали


Рис. 4
Встроенная система приточной вентиляции с осушением для теплого влажного климата


  • Приточная вентиляция со встроенным центральным вентилятором, непрерывной вытяжкой из ванной комнаты и встроенным осушителем. Забор наружного воздуха через боковую стенку через угловой меховой пух в чулане (прохождение через фронтон так же хорошо, но не через крышу).

  • Ручная балансировочная заслонка в воздуховоде наружного воздуха позволяет регулировать расход.

  • Периодическая работа вентилятора центрального кондиционера обеспечивает равномерное распределение вентиляционного воздуха и однородное качество воздуха. Это также уменьшает колебания температуры и влажности между комнатами.

  • Дополнительная заслонка с электроприводом закрывает отверстие наружу, когда вентилятор выключен, а благодаря циклическому управлению заслонкой может ограничивать поступление наружного воздуха независимо от того, как долго работает вентилятор.

  • Хранение всех воздуховодов внутри изолированного пространства обеспечивает наилучшие эксплуатационные характеристики, например, на показанном выше невентилируемом чердачном этаже. Лучше всего подходят герметичные и хорошо изолированные воздуховоды.

  • Дополнительное осушение, интегрированное с центральной системой распределения воздуха, обеспечивает круглогодичный контроль влажности независимо от работы системы охлаждения. Автономный осушитель может косвенно обслуживать весь дом за счет использования циклического вращения центрального вентилятора.

Рисунок 5
Интегрированная система приточной вентиляции с осушением подвала для прохладного влажного климата
