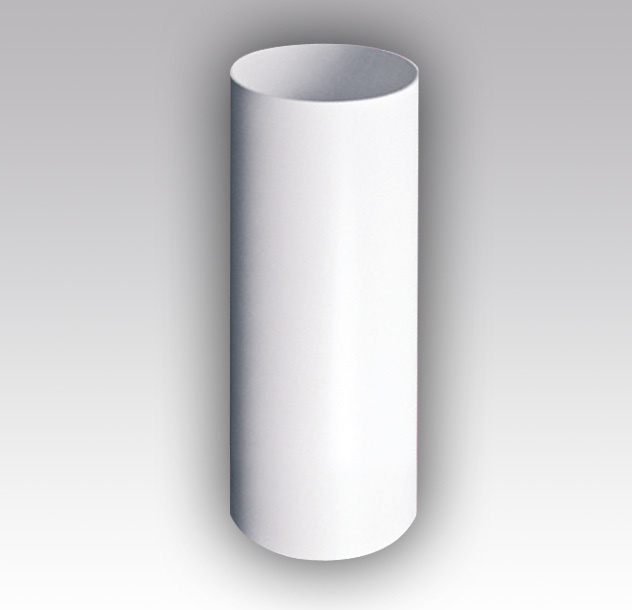

Вентиляция пластиковая круглая: Воздуховоды из пластика (ПВХ) круглые Вентс, Формик , Эра – Воздуховоды. Купить в магазине вентиляции Vent-Style.ru

Воздуховоды круглые пластиковые для вентиляции жилых и производственных помещений

Могут изготавливаться из различных марок ПВХ, конкретный материал подбирается с учетом существующих условий эксплуатации. Согласно положениям ГОСТа 51613-2000 пластиковые воздуховоды для вентиляционной системы могут быть следующих видов:

  1. С раструбом под последующее клеевое соединение. Применяются в неразборных вентиляционных системах, гарантируют полную герметичность шва весь период эксплуатации.
  2. Без раструба. Для соединения применяются специальные вставки, к торцам могут присоединяться повороты, угольники, тройники и т. д.
  3. Фланцевыми. Сборка осуществляется болтами.
  4. С раструбом под соединение уплотнительным резиновым кольцом. Универсального использования, система может при необходимости разбираться/собираться, при этом после демонтажа все элементы сохраняют свои первоначальные характеристики.

Предельные отклонения по толщине стенок регламентируются в Табл. №2

Таблица №2

Указание толщин стенок воздуховодов в миллиметрах. По согласованию с потребителем возможны другие предельные отклонения. Фитинги должны производиться и свариваться с трубами из такой же марки пластика.

Воздуховоды должны иметь гладкую внутреннюю и внешнюю поверхности, могут иметь незначительные полосы или волнистость, если они не выводят параметры за пределы установленных допусков. Раковины, пузыри, трещины и посторонние включения категорически запрещаются.

Места соединения труб с фитингами системы вентиляции должны выдерживать не менее 10000 циклов включения/выключения вентилятора при температуре +23°С ±2°С. При наличии разрежения -0,08 МПа давление в течение часа не должно падать более чем на 0,005 МПа. Стойкость соединений должна отвечать нормативным требованиям, указанным в Табл. №5.

Таблица №5

Температура испытаний, °СВремя испытаний, ч, не менее Испытательное давление <1>, бар
2010001,7PN
4010001,3PN
6010000,61PN
<1> Значение номинальных давлений PN приведены в приложении Д

Современное высокопроизводительное оборудование позволяет изготавливать продукцию с различными линейными параметрами. У нас можно купить пластиковые круглые воздуховоды следующих параметров:

Общие технические требования к пластиковым трубам для круглых воздуховодов.

Нормативные параметры прописаны в ГОСТ Р 51513-2000

  • стойкость при постоянных показателях температуры +20°С и напряжении в стенке 42 МПа не менее одного часа;
  • ударная прочность по Шарпи, не может разрушаться более 10% образцов;
  • тепловое расширение после нагрева до рабочей температуры не более 5%;
  • предел текучести не менее 49 МПа;
  • предел максимального размягчения по методу Вика не менее 78°С.

Наша продукция полностью отвечает государственным стандартам и имеет сертификаты соответствия качества. Благодаря современному оборудованию и профессиональным кадрам компании удается не только постоянно улучшать качество труб, но и понижать себестоимость производства.

Круглые воздуховоды для вентиляции позволяют использовать два простых метода во время расчетов технической характеристики системы. Если все вычисления выполнены правильно, то это дает возможность заметно уменьшить финансовые потери на закупку оборудования и специальных механизмов, повысить надежность и длительность эксплуатации, снизить затраты на поддержание системы в рабочем состоянии. Упрощенный расчет диаметра круглых труб может делаться двумя методами.

Расчет по методу постоянной скорости движения воздушного потока в воздуховоде

Работы начинаются с составления плана помещений, в которых планируется устанавливать круглые пластиковые воздуховоды. На схеме указывается изменения сечения и отводы, решетки и диффузоры, места монтажа вентиляторов и фильтров. Определение диаметров нужно начинать с наиболее удаленного участка.

Круглые пластиковые воздуховоды в зависимости от удаления от начального участка имеют различный диаметр. Исходным является значение количества воздуха по системе в разрезе каждого отдельного подключенного помещения. Для облегчения расчетов разработан универсальный график потери давления в зависимости от скорости движения воздушного потока.

Нормативные положения СанПин устанавливают предельные значения скорости потока в зависимости от назначения помещений:

  • для жилых до 5 м/с;
  • для производственных до 11 м/с;
  • для офисных до 6 м/с.

С учетом этих данных и расположения участка круглой трубы подбирается значение сечения. По такому же алгоритму определяются параметры всех установленных ответвлений с учетом изгибов и переходников.

Расчет по методу постоянного давления в системе вентиляции

Цилиндрические воздуховоды подбираются таким образом, чтобы вне зависимости от их положения система находилась под стабильным давлением. Изначальные данные – объем передаваемого воздуха из каждого помещения. Эти расчеты используются в случаях, когда все помещения, подключенные к системе вентиляции, имеют приблизительно одинаковый объем. Требования по кратности обмена воздуха в каждом случае идентичны.

Типы соединения круглых воздуховодов

Раструбные воздуховоды соединяются в торец, герметизация выполняется резиновыми манжетами. Монтаж делается максимально быстро, при необходимости один конец отрезается по расчетной длине. Для облегчения входа труб в резиновые кольца нужно пользоваться техническим вазелином, чрезмерные усилия предлагать не рекомендуется, следует искать и устранять причины заеданий.

Фланцевые воздуховоды собираются при помощи болтов и резиновых сальников. Плотность соединение регулируется болтами, при потере герметичности есть возможность увеличить усилие стягивания.

Раструбное соединение

Фланцевое соединение

Во время монтажа системы вентилирования конструкция может состоять из различных видов соединения, окончательное решение принимается во время составления плана. Оптимальным считается тот способ, который обеспечивает возможность беспрепятственного проведения регламентных технических работ по обслуживанию агрегатов.

У нас имеются в реализации все соединения круглых воздуховодов: отводы под 45° и 90°, тройники и переходы. Все изделия отвечают вышеперечисленным стандартам, имеют такой же срок службы, как и основные трубы.

После монтажа системы выполняется проверка конструкции на герметичность, обнаруженные утечки воздуха немедленно устраняются. Не допускается чрезмерное сжатие отдельных элементов, они не могут находиться под постоянным напряжением. Все соединение можно многократно разбирать/собирать, допускается повторное использование деталей и фитингов.

Преимущества круглых воздуховодов

В сравнении с традиционными материалами изготовления вентиляционных систем круглые пластиковые воздуховоды имеют следующие преимущества:

  1. Идеально гладкие внутренние поверхности. Значительно уменьшаются потери давления воздушного потока за счет минимального количества завихрений. Это позволяет уменьшать диаметр воздуховодов без снижения производительности. Уменьшается расход материалов, понижается сметная стоимость монтажных работ, снижается цена оборудования и материалов.
  2. Относительно невысокий удельный вес. Цилиндрические воздуховоды меньшего диаметра могут пропускать больший объем воздуха – компактная система обладает такими же техническими характеристиками, как и вентиляция больших размеров. Это позволяет использовать трубы меньшего сечения, прятать их под навесными или натяжными потолками.
  3. Химическая инертность. Пластик не вступает в реакции с агрессивными химическими соединениями, в том числе и с кислотами и щелочами. Это расширяет сферы использования, круглые пластиковые воздуховоды устанавливаются на химических предприятиях, в лабораториях и т. д. Современные пластики, применяемые для изготовления продукции, не выделяют в воздух ядовитых веществ и разрешены органами Ростехнадзора к употреблению без ограничений. В том числе и для помещений с большим скоплением людей.
  4. Невысокая теплопроводность. За счет этого в системах вентиляции минимизируется количество конденсата. Повышенная влажность не только негативно влияет на работоспособность электрического оборудования и вмонтированных механических устройств регулирования потоков и пожаротушения. Наличие в закрытых воздуховодах большого количества свободной влаги способствует размножению патогенной флоры и болезнетворных микробов.
    Материалы из полипропилена угнетают развитие таких организмов и микрофлоры.
  5. При соблюдении правил пользования срок эксплуатации превышает пятьдесят лет. Такие показателями обладают только металлические поверхности, имеющие качественное цинковое покрытие не менее 40 мкм. Листовая сталь с таким покрытием по стоимости значительно превосходит круглые воздуховоды из ПВХ.
  6. Ремонтопригодность. При появлении сквозных трещин из-за превышения допустимых механических нагрузок или ударов ремонт системы можно выполнять без демонтажа или ее остановки. Не нарушается производственный цикл предприятия, не ухудшается комфортность пребывания в помещениях людей. Отремонтировать систему можно силами пользователя, обращаться за помощью к специализированным компаниям нет надобности. Для производства работ требуются обыкновенные нагревательные приборы, качество шва позволяет выполнять дальнейшую эксплуатацию системы вентиляции в прежних режимах.
  7. Универсальность конструкции и доборных элементов. Полный комплект соединительной арматуры, широкий ассортимент труб из полипропилена дает возможность создавать вентиляционные системы самых сложных конфигураций с множеством ответвлений. Общая длина трубопроводов ограничивается только количеством подключаемых помещений. Для поддержки нужных параметров движения воздушного потока изменяется число вентиляторов. Процесс управления может быть как ручным, так и автоматическим. Система вентиляции в любое время может расширяться, к магистральным трубопроводам или ответвлениям подключаются новые участки. При этом показатели герметичности не ухудшаются.
  8. Высокие дизайнерские характеристики. Круглые воздуховоды можно использовать в жилых помещениях без дополнительной финишной отделки. Их поверхности не меняют первоначальный вид весь период пользования, на них не оседает пыль, не появляется паутина и т. д. Воздуховоды легко периодически чистить или мыть обыкновенными средствами.
  9. Простота монтажа. Трубы можно резать ножовкой по металлу или болгаркой, срез получается ровным, для соединения дальнейшей подгонки не требуется. Такая технология установки сводит к минимуму непродуктивные потери, понижает стоимость работ и материалов. Кроме того, круглые воздуховоды одинаково надежно фиксируются к потолкам из дерева, бетона или железобетона.
  10. Низкая шумность. Во время проектирования бывают ситуации, когда технические параметры вентиляции не позволяют снизить скорость движения воздушного потока до нормируемых значений. Но даже в этом случае уровень шумности не влияет на окружающих, воздух не создает неприятных вибраций.
  11. Пластичность. За счет нее гасятся колебания вращающихся частей мощных воздухоподающих агрегатов. Вибрация – одна из проблем эксплуатации промышленных вентиляционных систем, изготовленных из металлических воздуховодов. Для борьбы с ней применяются различные вставки, выполняющие функцию виброгасителей. Такие мероприятия увеличивают стоимость конструкции, виброгасители требуют периодической замены. Кроме того, они часто становятся местами утечки воздуха, в результате которой значительно уменьшается эффективность функционирования. Круглые воздуховоды из ПВХ не имеют такого недостатка.

Перечисленные положительные качества труб из ПВХ объясняют их высокую популярность среди различных потребителей.

Почему стоит иметь дело с нашей компанией

Вышеперечисленными свойствами обладают только те изделия, которые изготовлены в строгом соответствии с нормативными требованиями государственных стандартов. Мы постоянно контролируем не только технологический процесс производства, но и качество материала. На весь ПВХ имеются сертификаты качества, физические и химические характеристики полностью отвечают заявленным параметрам. Наша компания с полной уверенностью гарантирует:

  1. Широкий ассортимент продукции. Покупатели имеют возможность подобрать полный комплект элементов для монтажа вентиляционных систем любой сложности и протяженности.
  2. Самые низкие в регионе цены на воздуховоды. Производительное оборудование, правильная организация труда и профессиональные сотрудники позволяют заметно понижать себестоимость изготовления, что положительно влияет на формирование цены продукции.
  3. Обязательное выполнение всех условий договора.
  4. Профессиональные консультации специально обученного персонала.

Так же в нашей организации вы можете заказать прямоугольные воздуховоды для вентляции

Если вас интересует стоимость изготовления продукции, отправьте нам техническое задание на почту info@plast‑product.ru или позвоните по телефону 8 800 555‑17‑56

Круглые пластиковые воздуховоды | Доставка по России

Что такое круглая пластиковая вентиляция? Прежде всего, это разветвленная система воздуховодов, по которым удаляется загрязненный или нагнетается свежий воздух в помещение – эта система может быть изготовлена как из прямоугольных, так и из круглых пластиковых воздуховодов. Разница между ними огромная и выражена она не только в форме сечения. Компания «ПластМастер» предлагает купить круглые пластиковые воздуховоды или изготовить их на заказ по индивидуальным параметрам.

Какой пластик использует наша кампания для производства круглых воздуховодов?

Круглые пластиковые воздуховоды для вентиляции изготавливается из двух видов пластика – это полиэтилен низкого давления (ПНД / ПЭНД) и полипропилен (ПП / PP). Первый материал (полиэтилен) позволяет изготовить недорогие круглые воздуховоды для стандартных условий эксплуатации. А вот полипропилен, можно назвать универсальным – воздуховоды, изготовленные из него, могут эксплуатироваться в любых условиях, в том числе и откровенно агрессивных. Среди качеств, присущих полипропилену, можно выделить следующие положительные аспекты.

  • Широкий диапазон рабочих температур – эксплуатировать круглые воздуховоды из полипропилена можно при температуре от -40°C до +80°C.
  • Даже при таких экстремальных условиях их срок эксплуатации составляет 50 лет.
  • Это экологически чистый, прочный и устойчивый к внешним воздействиям материал – он способен переносить даже воздействия большинства существующих кислотных растворов. Данное качество гарантирует широкие возможности и огромную сферу применения круглой полипропиленовой вентиляции.

Компания «ПластМастер» реализует со склада и предлагает изготовить на заказ по индивидуальным размерам круглые пластиковые воздуховоды из полипропилена или полиэтилена. Мы производим вентиляцию высокого качества, которая способна служить десятилетиями. Заказать пластиковые воздуховоды у нас – это значит приобрести их по цене производителя.

Какие круглые пластиковые воздуховоды мы готовы предложить?

Как из полипропилена, так и из ПНД пластика мы производим круглые воздуховоды для вентиляции двух типов.

  1. Воздуховоды круглого сечения с раструбом. Основной особенностью вентиляции этого типа является простая сборка и сравнительно небольшая стоимость – для монтажа бытовой вентиляции это оптимальный вариант, который предоставляет возможность самостоятельного монтажа.
  2. Круглые воздуховоды из пластика с фланцем. Это промышленный вариант вентиляционных составляющих, который способен обеспечить сборку полностью герметичной вентиляционной системы. Стоят круглые воздуховоды с фланцами несколько дороже, так как технология их изготовления более сложная.

И тот и другой тип пластиковых воздуховодов круглого сечения, по сравнению со своими прямоугольными аналогами, обладает рядом существенных достоинств, которые предопределены их формой.



Преимущества круглых пластиковых воздуховодов

Основным достоинством воздуховодов круглого сечения является их аэродинамическая форма – снижение давления воздуха в вентиляционных системах, собранных из этого материала, практически не наблюдается. Это предоставляет возможность создания разветвленных систем большой протяженности с минимальным количеством вентиляторов. Кроме этого момента, дополнительно можно выделить и другие положительнее аспекты.

  • После сборки вентиляция из пластика данного рода образует жесткую и стойкую к деформациям конструкцию.
  • Простой монтаж, даже если говорить о фланцевом типе воздуховодов.
  • Высокая надежность, обусловленная минимальным количеством сварных соединений.
  • Простая технология изготовления, которая обеспечивает быстрое и недорогое производство пластиковых воздуховодов любого диаметра.
  • Вес. В сравнении с оцинкованной вентиляцией, пластиковая вентиляция гораздо легче, тем самым ее удобней  монтировать, и естественно меньше рисков в плане безопасности.

Как купить заказать круглые пластиковые воздуховоды?

Купить пластиковые круглые воздуховоды или заказать их изготовление по заданным параметрам можно, связавшись с нами по телефонам 8 (495) 137-55-01 или воспользовавшись любой формой контактной связи нашего сайта.



Наши услуги

Ремон изделий из ПП и ПНД ФРЕЗЕРНАЯ РЕЗКА ФУТЕРОВКА ПЛАСТИКОМ БЕСШОВНАЯ СВАРКА ПНД, ПП

Спецпредложение

ВНИМАНИЕ!  АКЦИЯ!!!
СОВРЕМЕННЫЙ СЕПТИК ПО ЛУЧШЕЙ ЦЕНЕ В МОСКВЕ! Воспользуйтесь сезонной скидкой!

Сертификаты

Ознакомиться

Новости

Локальная очистная станция РуСанит ЭКО

Локальная очистная станция Русанит ЭКО-5 на 5-7 человек полностью соответствует требованиям экологической бе. ..

21.01.2021 Читать дальше

Септик RuSanit -ECO

Современные септики «RUSanit» улучшенной очистки линейки «ECO»

21.08.2020 Читать дальше

Изготовление купели на заказ по Вашим размерам

Купель для бани, сауны и дома

27.06.2020 Читать дальше

Изготовление лодок, катеров, яхт из полиэтилена низкого давления

Вы можете заказать лодку, катер, болотоход или яхту из ударопрочного ПНД. Мы произведём изготовление катера в…

09.02.2020 Читать дальше

Еще новостей?

Мы производим и поставляем свою пластиковую продукцию по всей России!

Компания «ПластМастер» является одним из ведущих производителей пластиковой продукции: листы (ПНД, ПП, АБС), емкости из полипропилена и полиэтилена низкого давления, пластиковые резервуары, жироуловители, пластиковые бассейны, сварочный пруток (для сварки листового ПНД, ПП), вентиляцию из пластика нестандартных размеров для промышленности и многое другое! Свою продукцию мы поставляем в следующие города России:

  • Москва
    Санкт-Петербург
    Новосибирск
    Екатеринбург
    Нижний Новгород
    Казань
    Челябинск
    Магнитогорск
    Белгород
    Симферополь
    Мурманск
    Нижневартовск
    Нальчик
  • Омск
    Самара
    Ростов-на-Дону
    Уфа
    Красноярск
    Пермь
    Воронеж
    Тверь
    Владимир
    Смоленск
    Саранск
    Новоросийск
    Нижнекамск
  • Волгоград
    Саратов
    Краснодар
    Тольятти
    Тюмень
    Ижевск
    Барнаул
    Иваново
    Архангельск
    Курган
    Якутск
    Балашиха
    Дзержинск
  • Иркутск
    Ульяновск
    Хабаровск
    Ярославль
    Махачкала
    Томск
    Оренбург
    Брянск
    Калуга
    Орёл
    Тамбов
    Йошкар-Ола
    Рыбинск
  • Новокузнецк
    Кемерово
    Рязань
    Астрахань
    Набержные Челны
    Пенза
    Липецк
    Севастополь
    Сургут
    Череповец
    Кострома
    Шахты
    Великий-Новгород
  • Киров
    Тула
    Чебоксары
    Калининград
    Курск
    Улан-Удэ
    Ставрополь
    Сочи
    Чита
    Вологда
    Петрозоводск
    Сыктывкар
    Псков

Пластиковый вентиляционный канал | Онлайн и в наличии | Плоский воздуховод

Пластиковый воздуховод (плоский воздуховод из ПВХ).

MAS предлагает полный ассортимент пластиковых воздуховодов (или плоских воздуховодов) и пластиковых фитингов для вентиляционных систем. Осуществляя дистрибьюцию по всей Великобритании, мы можем поставить ряд формованных фитингов для пластиковых вентиляционных систем от Domus, Verplas & Manrose. Мы держим большой запас между нашими тремя филиалами и можем поставлять большие, средние и малые проекты.

Размеры пластиковых воздуховодов (плоских каналов)

Доступны все распространенные размеры. Наши плоские воздуховоды доступны в размерах 110 x 54 мм, 204 x 60 мм, 220 x 90 мм, 234 x 29 мм, 308 x 29 мм. пластиковые воздуховоды и фитинги диаметром от 100 до 150 мм.

В таблице ниже также показаны эквивалентные размеры воздуховода с плоским каналом, например, эквивалентный размер воздуховода 110×54 мм имеет диаметр 100 мм.

Плоский воздуховод 110 х 54 мм 204 х 60 мм 220 х 90 мм 234 х 29 мм 308 х 29 мм
Круглый воздуховод 100 мм диам. 125 мм диам. 150 мм диам.

Указанные размеры относятся к внутренней площади воздуховода.

12 Рекомендации по установке пластикового вентиляционного канала (прямоугольного или круглого)
  1. Убедитесь, что блок перемещения воздуха имеет достаточную мощность для перемещения воздуха по всей системе (технический персонал компании Mechanical Air Supplies поможет вам определить правильный единица измерения)
  2. Для соединения фитингов и воздуховода используйте герметик для пластиковых воздуховодов. Следует использовать саморезы, не перетягивая их.
  3. Всегда устанавливайте пластиковый воздуховод так, чтобы воздуховод отходил от устройства. Это позволяет избежать возможного попадания конденсата в блок вентилятора/MVHR.
  4. Вертикальные участки должны иметь ловушку для конденсата и средства отвода воды из участка воздуховода. Обязательно изолируйте слив конденсата, чтобы предотвратить его замерзание.
  5. Старайтесь не добавлять в систему слишком много изгибов, так как это замедлит подачу воздуха и повлияет на производительность системы. Помните, что хорошо спроектированная система сэкономит вам деньги в долгосрочной перспективе.
  6. При необходимости используйте вспучивающиеся противопожарные рукава для противопожарных разрывов в перегородках, этот тип клапана предназначен для разрушения воздуховода.
  7. Если плоский воздуховод проходит через холодное помещение (чердак), то необходимо утеплить изоляцию воздуховода во избежание образования конденсата.
  8. Имейте в виду, что системы плоских воздуховодов разных производителей не всегда совместимы друг с другом и не всегда подходят друг другу. Используйте одного производителя для всей системы вентиляции.
  9. Убедитесь, что имеется достаточная поддержка/подвеска. Как правило, рекомендуется использовать какую-либо форму поддержки/подвески (зажим или подвесную ленту) через каждый метр и с обеих сторон стыков.
  10. Подача свежего воздуха (забор МВР) снаружи должна быть изолирована.
  11. Избегайте размещения всасывания и экстракта близко друг к другу. Это приведет к тому, что всасываемый воздух будет затхлым и отработанным.
  12. Всегда, когда это возможно, рассмотрите возможность использования круглого пластикового воздуховода (который более эффективен), если ограничения по зданию не ограничивают использование воздуховода большего профиля, а пространство в пустотах под потолком не позволяет установить круглый воздуховод.

Наш опытный технический персонал всегда готов помочь вам в реализации вашего проекта по вентиляции. Пожалуйста, посетите наш контактный раздел, чтобы найти ближайший к вам филиал.

Зачем использовать пластиковые воздуховоды для вентиляционных систем?
  1. Пластиковые воздуховоды легкие и простые в установке.
  2. Простая резка на месте без использования специальных инструментов.
  3. Пластиковые воздуховоды не подвергаются коррозии со временем.
  4. Благодаря компактной конструкции плоский пластиковый воздуховод позволяет уменьшить пространство под потолком, что, в свою очередь, максимально увеличивает высоту потолка.
  5. В зависимости от области применения вы можете легко переключаться между круглым пластиковым воздуховодом и прямоугольным пластиковым воздуховодом.
  6. Простота создания ответвлений, позволяющих расширить систему вентиляции в другие помещения. Важное примечание: Сопротивление системы следует рассчитать перед ответвлением, это необходимо для обеспечения того, чтобы устройство для перемещения воздуха (вентилятор, MVHR, MEV или dMEV ) имело большую мощность, чем сопротивление всей системы . Мы можем помочь вам с расчетами (ссылка на калькуляторы расхода воздуховодов).
  7. Правильно установленный пластиковый воздуховод предлагает герметичное решение, обеспечивающее максимальную эффективность (для используемого материала).
  8. Вентиляционный канал из ПВХ хорошего качества является самозатухающим.
