Вентиляционные трубы ПВХ — размеры, цена, диаметр | Каталог труб

Автор Trubtraid.ru Опубликовано 14.04.2017 Обновлено 23.04.2018

Каналы, применяемые для вентиляции из ПВХ пользуются достаточно масштабной популярностью у современных потребителей (как отечественных, так и зарубежных), которая была достигнута благодаря следующим преимуществам рассматриваемого товара.

Преимущества изделий ПВХ для вентилирования помещений:

Максимально гладкая структура внутренней поверхности. Данная особенность значительно сокращает возможность засорения канала в процессе непосредственного использования, а также делает сопротивление работе вытяжных приборов минимальным, что само по себе продлевает их фактических срок службы;
ПВХ не подвержен коррозии. По большому счету, «долголетие» поливинилхлорида основывается именно на этой его особенности;

Изделия из рассматриваемого материала не способствуют образованию конденсата, что является очень важным преимуществом если учесть, что к таким каналам подключаются электрические вытяжки;
Вентиляция из такого сырья формирует гораздо меньший шумовой фон в процессе эксплуатации, чем её аналоги, смонтированные из других материалов;
Рассматриваемая конструкция, смонтированная из ПВХ деталей, отличается повышенным эксплуатационным ресурсом, если сравнивать с металлом. Срок фактического использование в 50 лет гарантируется производителем;
Благодаря предельной простоте и высокой практичности рассматриваемых материалов, выполнить сборку такой конструкции может совершенно любой человек, даже при полном отсутствии опыта подобных работ;
Эстетичный внешний вид как отдельных деталей, так и готовой системы, позволяют применять такую продукцию на разных этапах ремонта и даже после его завершения;

Благодаря масштабному ассортименту запчастей и комплектующих, конечный пользователь имеет прекрасную возможность смонтировать совершенно любую, необходимую ему в конкретных эксплуатационных условиях, систему, не применяя при этом никаких сторонних комплектующих.

Примерная схема воздуховода для кухни.

Геометрические разновидности воздуховодов

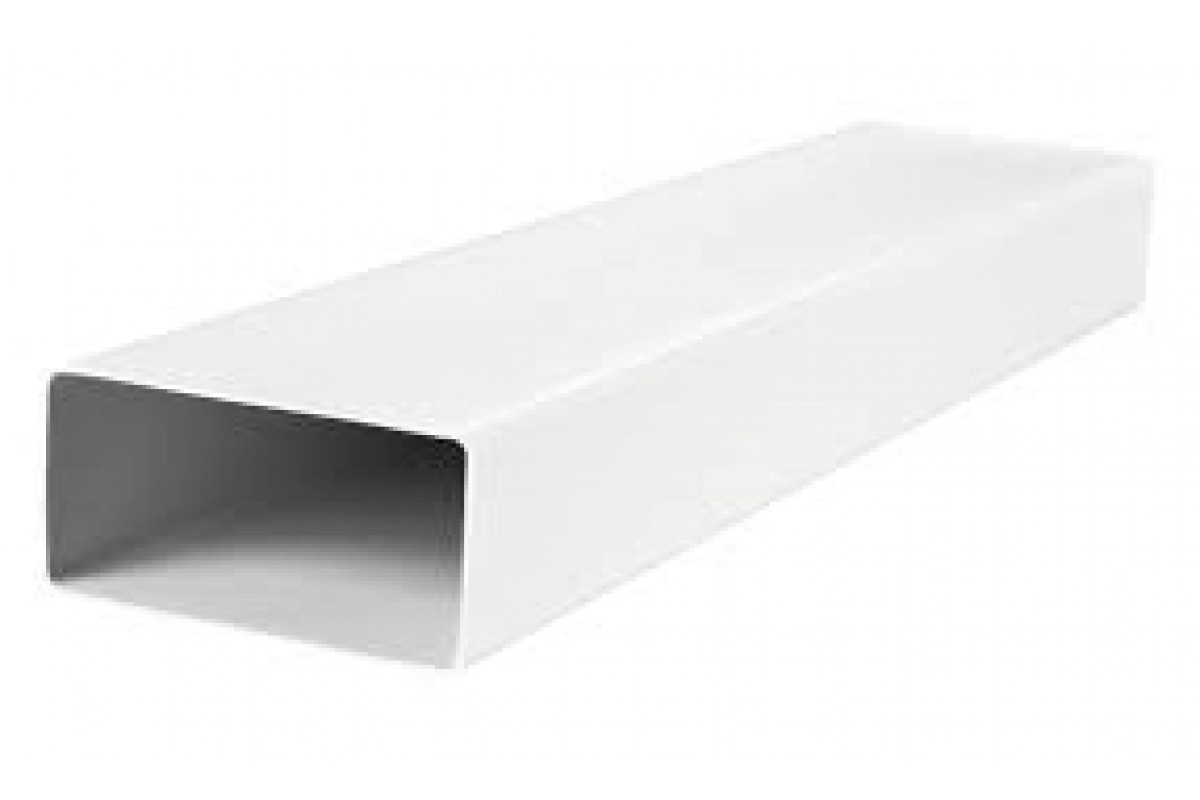

Второй по популярности моделью после круглых деталей выступают прямоугольные каналы, нередко их называют плоскими. Для объединения отдельных частей в единую конструкцию используются соединительно — монтажные запчасти, к которым относятся:

Коленообразные стыки и соединения;
Поворотные участки разного типа, обойтись без которых при таких работах попросту невозможно;
Тройники и другие части для ответвления дополнительных участков;
Переходники.

В быту такие трубы применяются для обустройства воздуховодов в кухне и санузле.

Немного меньше распространены квадратные компоненты. Как правило, рассматриваемая продукция приобретает актуальность в тех случаях, когда возникает необходимость в подключении вентилятора. Такие приборы обычно изготавливаются квадратными и подвод к ним (для сохранения напора воздуха и достаточной шумоизоляции) нужен соответствующий.

Стандартная длина рассматриваемой продукции составляет 1.25 м, но изменить размер, в случае возникновения соответствующей необходимости, можно без особых проблем: слишком длинный отрезок укорачивается с помощью ножовки, а слишком короткий удлиняется с помощью дополнительных монтажных частей.

Нередко рассматриваемый сортамент применяется и для обустройства вытяжных каналов для кухонных вытяжек. ПВХ в контексте данной ситуации является идеальным материалом, поскольку не может быть поврежден горячим воздухом, что совсем не редкость на кухне. К тому же, данный материал (при условии применения пластификаторов) обладает достаточными показателями гибкости, что принесет массу преимуществ при сборке системы и подведении к прибору.

Диаметр детали может быть достаточно разным, но чаще всего применяются круглые 100 или 110 мм образцы.

Сравнительно недавно вместо ПВХ активно применялись металлические аналоги, но с появлением на отечественном рынке полимеров, металлические каналы быстро уступили лидерские позиции пластиковым изделиям, поскольку разница в технических параметрах и стоимости оказалась в пользу современной продукции.

Такой сортамент отлично подойдет для обустройства любого помещения, будь то жилое помещение, промышленный комплекс, на территории которого полноценная вентиляция особенно важна или офисное здание, применение таких труб станет идеальным решением, которое эффективно поможет добиться полноценной циркуляции воздуха в рамках желаемой схемы. Габариты и общая площадь оснащаемого помещения не имеют особого значения, монтаж все равно будет достаточно простым и быстро реализуемым мероприятием.

Разнообразие изделий

Сортамент рассматриваемых изделий достаточно масштабен не только для того, чтобы в полной мере удовлетворить потребности потребителя, но и сбить его с толку в процессе выбора продукции необходимых диаметра и длины. Для тех мастеров, которые пока не имеют достаточного опыта работы с таким сортаментом и способны растеряться от многообразия, ниже приведена таблица размеров (длин и диаметров).

Размеры вентиляционных труб:

Внутренний диаметр (мм)	D h (наружный диаметр для круглых воздуховодов)	H*B (для квадратных и прямоугольных)
32	36	—
40	44	—
50	56	—
80	85	64*94
100	105	65*144
125	130	84*164
150	155	85250 100200
175	180	85350 100250 120*210
200	205	105350 120280 150*220
250	255	105350 120280 150*220
300	305	150530 190390
350	355	190550 240420
400	405	240550 300450
450	460	300*490

Для большего удобства и конкретной возможности оценить характеристики продукции, стоит рассматривать как внутренний, так и наружный диаметр.

Вариации внутренних и внешних диаметров с ценами:

Внутренний диаметр (мм)	Наружный диаметр (мм)	Длина отрезка (мм)	Ориентировочная стоимость за погонный метр (руб)
100	104	500, 1000, 2000	200
125	129	500, 1000, 2000	240
150	154	500, 1000, 2000	340
200	204	500, 1000, 2000	1000

Если говорить о размерах квадратных и прямоугольных деталей для оформления воздуховодов, то больше других распространены такие товары:

55*110-60*204;
60*204;
60*120;
55*110;
150-60*204;
125-60*204;
100-120*60;
100-60*204;
100-55*110.

Столь внушительное разнообразие, представленное на современном рынке строительных материалов, доступная цена и потрясающие эксплуатационные характеристики — вот ключевые преимущества перечисленного ассортимента.

В контексте данной ситуации важно отдавать себе отчет в том, что оптимальный диаметр воздуховода зависит от того, с какими объемами работы предстоит справляться конструкции, а также от того, насколько интенсивными будут эти нагрузки.

Стоит учитывать мощность приборов, если подключение таковых предполагается при монтаже системы, конечно же, стоит учитывать и габариты и специфику эксплуатации помещения, которое будет обслуживаться посредством такого объекта. Желательно, чтобы расчет системы вентиляции выполнял опытный специалист, а вот сборку можно выполнить самостоятельно.

Видео о вентиляции в доме, а также об установке и монтаже пластиковых воздуховодов:

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:block; text-align:center;" data-ad-layout="in-article" data-ad-format="fluid" data-ad-client="ca-pub-1812626643144578" data-ad-slot="4491286225"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Пластиковые воздуховоды для вентиляции: виды, параметры, область применения

Строительная отрасль считается одной из наиболее активно развивающихся. Новые технологии и материалы постепенно вытесняют традиционные. Например, все более активно используются пластиковые воздуховоды вместо металлических.

Содержание статьи

Воздуховоды из пластика: из каких материалов делают

Под словом «пластик» скрывается целая группа материалов с разными свойствами и эксплуатационными характеристиками. Вентиляционные короба делают из таких пластмасс:

При выборе пластиковых воздуховодов стоит ориентироваться на характеристики пластмасс. Например, для подключения кухонной вытяжки лучше использовать полипропиленовые воздуховоды. Если температура отводимого воздуха высокая, подходят воздуховоды ПВХ или ПВДФ. Для разводки вентиляции по жилым и остальным техническим помещениям вполне подойдут короба из полиэтилена.

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7. 11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

Сечение пластиковых воздуховодов и их размеры

Пластиковые короба для вентиляции делают:

Круглого сечения.
Прямоугольного сечения (прямоугольники и квадраты).

Каждый видов бывает жесткий и гибкий. Жесткие короба отливаются в специальных формах. Их основная характеристика (кроме геометрических размеров) — толщина стенки. Чтобы пластиковый воздуховод держал форму, толщина стенки должна быть 3 мм. Более тонкие гнуться, у толстостенных больше вес и значительно выше цена.

Второй вид — гибкие пластиковые воздуховоды. Делаются в виде гофры. Проволочный каркас обволакивают слоем пластика так что сама проволока оказывается запаянной в пластике. Такие воздуховоды проще монтировать, так как можно изогнуть под любым углом.

Полужесткие гофрированные воздуховоды

Длинна одного куска гофрированной пластиковой трубы для вентиляции трубы — до 2,5 метров, так что короткие трассы можно сделать исключительно из одного цельного куска. Монтаж очень простой: закрепили с обоих концов, выложили по трассе, закрепили в нескольких местах. Гофру желательно растягивать как можно сильнее — для уменьшения неровностей стен и сопротивления воздушному потоку.

Но, даже в хорошо растянутой гофре, за счет неровных стенок, движение воздуха затруднено. Потому, при равных условиях, гофрированные воздуховоды ставят большего размера. К тому же на неровной поверхности быстрее скапливается грязь, жир, пыль. Стенки — очень тонкие, имеют совсем небольшую механическую прочность. Более надежны полужесткие варианты (как на фото выше). Они гнутся хуже, но имеют более высокую надежность.

Сечение круглых пластиковых воздуховодов

Самые распространенные круглые пластиковые воздуховоды:

Но есть и гораздо больших размеров — до 2,4 метров в диаметра — для производственных помещений. Продаются круглые вентиляционные трубы отрезками по 500 мм, 1000 мм, 1500 мм, 2000 мм, 2500 мм.

Сечение прямоугольных вентиляционных труб

Прямоугольные пластиковые воздуховоды для бытового применения бывают следующих размеров:

Чем большее сечение имеет пластиковая труба для вентиляции, тем толще делают ее стенки. Это необходимо для того, чтобы изделия не изменяли геометрические размеры. Для экономии на более коротких стенках (на рисунке а) толщина может быть меньшей (2-3 мм, к примеру), а более широкую часть (на фото обозначена b) делают утолщенной — 3-4 мм.

Что лучше: круглый или прямоугольный воздуховод?

Какой формы воздуховоды лучше? Круглые или квадратные? Если брать по пропускной способности, то лучше круглые. В них вихревые потоки встречают меньше сопротивления, движение воздушных масс более быстрое. В прямоугольных углы остаются практически незадействованными. Потому прямоугольные ставят с большей площадью сечения, чем круглые.

В таком варианте даже проложенный «по верху» вентканал почти незаметен

Несмотря на худшие характеристики, чаще используются прямоугольные трубы из пластика для вентиляции. Их проще спрятать, пустив низко над навесными шкафами, например. Также при обустройстве навесного или натяжного потолка они требуют меньшей высоты, так как есть модели плоские и широкие. Даже если фальшпотолок не предусмотрен и спрятать вентканал негде, прямоугольный короб на стыке стены и потолка смотрится лучше, чем круглый.

Особенности монтажа

Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.

Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции

Фасонные элементы и крепление к стене и потолку

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

Пример вентиляции из круглых пластиковых вентиляционных труб

Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».

Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.

Особенности сборки

Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.

Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.

Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.

Вентиляция пластиковая: использование ПВХ-труб для вентиляции

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Полимерные и композитные материалы, ввиду лёгкости обработки и возможности придавать им нужные свойства, активно входят в любую технологическую сферу деятельности. Появляются новые материалы и в строительстве, особенно в сфере «малого инжиниринга». Один из таких материалов – поливинилхлорид, и многие другие пластики. Постепенно на замену вентиляционным системам из традиционных материалов приходит вентиляция пластиковая.

Гибкая вентиляционная труба из полиуретана на каркасе из стальной проволоки

Преимущества использования пластика в системах вентиляции

Для любых трубных коммуникаций, в том числе для вентиляционных каналов, воздуховодов и коробов, при строительстве обычно использовали:

Бетон, как самый надежный и инертный к окружающей среде.
Асбест, как самый легкообрабатываемый.
Металл, который при его прочности позволяет легко придавать деталям любые формы.

Однако бетон и асбест хрупкие, и имеют нелинейный тепловой коэффициент расширения, что приводит к быстрому температурному разрушению. Металл недешевый и слишком тяжелый, зато во всех остальных смыслах идеален, если среда неагрессивна.

Схема обустройства вентиляции из пластиковых труб в квартире

В современных системах бытовой вентиляции пока невозможно полностью исключить металл, однако, с появлением дешёвых и устойчивых к среде полимерных материалов, пластиковые трубы для вентиляции отхватывают долю в коммуникациях от 10 до 20%.

Полезно знать! Многие считают, что пластик идеально непроницаем, гибок и прочен, но это верно лишь в лабораторных условиях. Под действием окружающей среды в пластике образуются микротрещины, которые расширяются при перепадах температуры – полимерные волокна рвутся, и пластиковые каналы для вентиляции понемногу становятся хрупкими и непрочными.

Схема монтажа пластиковой вентиляции в ванной комнате

Разновидности и материалы для производства пластиковых труб

Существует несколько видов современных пластиков:

Поливинилхлорид (ПВХ).
Полиуретан.
Полипропилен.

Каждый имеет свои собственные преимущества и практически все – один-единственный недостаток.

Использование полипропиленовых труб для обустройства вентиляции промышленного здания

Поливинилхлорид (ПВХ)

Это самый дешёвый, легкий и прочный вариант, легко обрабатываемый как промышленно, так и в домашних условиях. В обычных климатических условиях он практически вечен и безвреден: разлагается если не сотни, то уж точно десятки лет, так что вентиляционные каналы и различные изделия из него переживут сам дом.

Но есть одно жёсткое ограничение в использовании. Этот пластик содержит хлор, а температура разложения ПВХ (160-180°С) ниже температуры пластичности (200-220°С). Поэтому его нельзя формировать с помощью горелки и, тем более, применять там, где используются относительно высокие температуры.

Круглая вентиляционная труба из поливинилхлорида (ПВХ)

Важно! В быту пар легко может достигать температуры в 200ºС, то есть, использование пластиковых коробов для вентиляции из ПВХ в сауне однозначно исключено.

При разложении будут выделяться соединения хлора и, в первую очередь, HCl. Этот газ с влагой образует собственно соляную кислоту, поэтому опасен для глаз и дыхательных путей, хотя во всем остальном просто неприятен или практически незаметен.

Таким образом, поливинилхлорид – идеальный пластик для вентиляции, частично исключая кухню, водонагреватель, камин и те места, где может возникнуть температура свыше 120°С (считается, что это «верхняя планка» для безопасности человека).

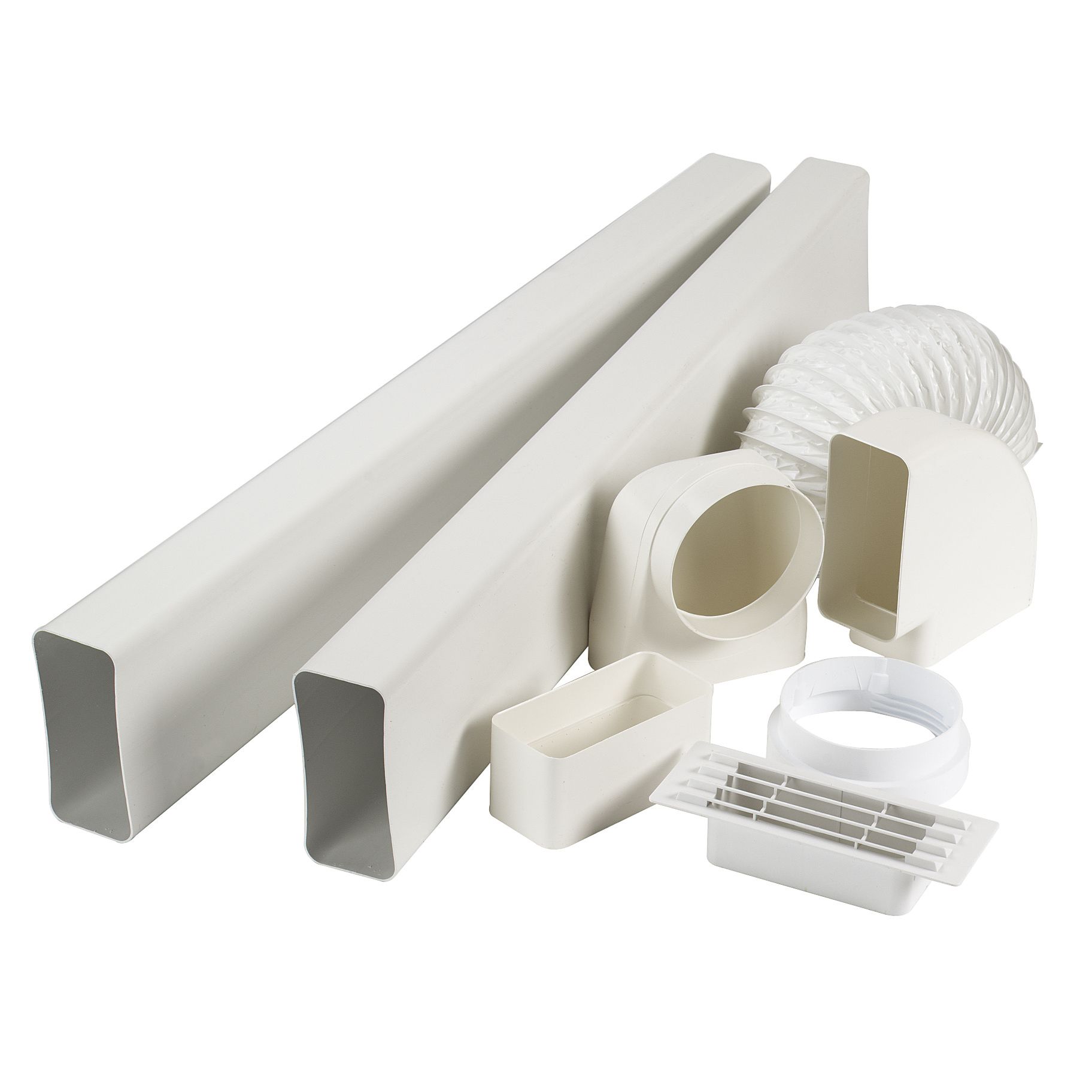

Прямоугольные плоские ПВХ-трубы для обустройства воздуховодов

Полиуретан

Этот пластик мало отличается от ПВХ, но может без проблем выдерживать температуры до 280°С. При температуре выше начинается разложение с выделением еще и азотных соединений, что в разы опаснее, чем соединения хлора.

Относительным недостатком считается его дороговизна, но зато он сочетает два несочетаемых, казалось бы, фактора: пластичность и износостойкость. Пластичность полиуретанов превосходит устойчивость гранита и стали к изломным напряжениям. Готовое изделие из полиуретана можно сгибать бесконечное количество раз – он не треснет и сохранит начальную форму, как только напряжение пропадёт.

Полиуретан идеален для бытовых температурных деталей, особенно там, где возможны сдвиги и искривления: сцепные кольца, всевозможные патрубки и участки, где может быть высокая бытовая температура.

Полиуретановый шланг для монтажа вытяжных вентиляционных систем

Полипропилен

Этот пластик идеален для формовки. Уже при 180°С он удивительно пластичен, так что любую трубу можно скрутить даже просто в горячем паре, а горелкой можно согнуть под любым углом. При этом он долговечен, а при высоких температурах сам по себе ничего опасного не выделяет (могут быть опасными примесные красители или специальные добавки). Находится в средней ценовой категории, но достаточной, чтобы делать из него не только составляющие систем пластиковой вентиляции, но и отопительные батареи.

Полипропилен – сравнительно дорогой, но универсальный безопасный пластик.

Интересно! В последнее время набирает популярность семейство пластиков ABS/PLA, который используется для 3D-принтеров. Для бытовых нужд эти пластики абсолютно безопасны, а при помощи принтера можно самостоятельно изготавливать все нестандартные детали. В том числе и те, которые использует пластиковая вентиляция: от «поворотников» с нестандартными углами до составных частей вроде вентилей.

Вентиляционные трубы и комплектующие из полипропилена

Разновидности систем вентиляции

После бума пластиковых окон почти вся индустрия стала использовать поливинилхлорид для любых труб и деталей пластиковой вентиляции (круглых и прямоугольных), заменяя металл, где только можно. Соответственно, решетки, патрубки, переходники, кольца и сами трубы и короба любых размеров и сечений – и круглых, и прямоугольных – можно найти повсеместно. Монтируются они своими руками за минуты и по сути упрощают установку даже самых сложных вентиляционных систем.

Статья по теме:

Виды вентиляции, преимущества и недостатки вентиляционных систем, их устройство.
Значение и виды, достоинства и недостатки, основные параметры, главные составляющие вентиляционных систем.

Естественная вентиляция

ПВХ можно использовать везде, кроме (частично) двух зон: кухня и камин/водонагреватель. Поскольку на кухне можно включить сразу все конфорки на максимум, то температуру воздуха, попадающего в вытяжку, просто невозможно предугадать. Сам воздух имеет микроскопическую теплоемкость, но пара часов жарки вполне могут прогреть пластиковый отвод до критической температуры. Лучше использовать максимально длинный металлический отвод – чем длиннее, тем лучше, так как металл будет легко отдавать тепло в воздух помещения и до пластика дойдет уже приемлемая температура выходного потока. Для обустройства вытяжки камина можно использовать только металл.

В случае с водонагревателем можно обойтись небольшим отрезком металлической трубы, а затем пластиком. Это удобно для того, чтобы первичный конденсат оседал на металле и стекал назад, а дальше пар уже неопасен для ПВХ, так как температура кипящей воды и пара не превысит 100°С.

При естественной вентиляции воздух попадает в помещение через открытые окна и удаляется через вытяжные отверстия

Однако существуют водонагреватели под давлением, которые используются для мини-саун. Тут использование любого пластика исключено, даже полиуретана, который просто «потечет».

Во всех остальных деталях можно использовать ПВХ абсолютно безнаказанно: трубы, короба, клапаны, решётки для клапанов. Сечения и размеры пластиковых труб для вентиляции сведены к нескольким общепринятым стандартам. Только не стоит пытаться при помощи горелки сформировать, например, гнутую трубу. Лучше купить лишний переходник.

Выходные клапаны, которые используют вентиляторы, а также пластиковые решётки для вентиляции, продаются в нескольких стандартных размерах, поэтому выбор деталей пластиковой вентиляции прямоугольного или круглого сечения больше напоминает подбор частей детского конструктора. Поскольку ПВХ-трубу можно разрезать даже ножом, то весь монтаж системы сведётся к походу в магазин.

Установка фильтра в потолочный пластиковый воздуховод

Принудительная вентиляция

Этот метод подразумевает использование вентиляторов большой мощности, рекуператоров, подогревателей и прочих источников вибраций и температурных перепадов.

Все эти устройства, особенно те, что соприкасаются с пластиковыми воздуховодами для вентиляции на кухне, лучше всего подключать через небольшие отрезки металлических труб, сопряжения которых с пластиком должны надежно закрепляться. Пластик из-за постоянного воздействия перепадов температуры и вибраций становится хрупким: полимерные волокна обрываются, а для того, чтобы они снова «сцепились», необходима температура вязкости.

В отличие от полиуретана и полипропилена, с ПВХ этот «номер не пройдет» – температура вязкости у ПВХ выше температуры разложения, так что парой минут прогрева газовой минигорелкой отделаться не получится. Через несколько лет будет полезно сменить те участки труб, которые непосредственно подключаются к оборудованию активной системы пластиковой вентиляции.

При монтаже пластикового воздуховода для кухонной вытяжки рекомендуется использовать соединительный отрезок из металлической трубы

Система вентиляции пластиковых окон

Пластиковые окна предъявляют особые требования к системе вентиляции. Самая простая система вентиляции – естественная бесканальная, при которой циркуляция воздуха в помещении обеспечивается путём открывания форточки, фрамуги или окна целиком. Однако этот способ слишком затратный для средних и северных широт, особенно в холодное время года.

Приточная вентиляция на пластиковые окна

Более правильный подход в таком случае – использовать клапан приточной вентиляции для пластиковых окон. Это приспособление монтируется горизонтально в верхней части пластикового окна и может быть установлено своими руками. Потребуется несколько нехитрых инструментов: отвёртка, рулетка, канцелярский резак и собственно сам клапан.

Клапан приточной вентиляции, установленный на металлопластиковое окно

Основные преимущества использования клапана вентиляции для пластиковых окон:

восстанавливается естественный приток воздуха в помещение;
не появляются сквозняки;
не нарушается звукоизоляция;
не уменьшается световой проём.

Обустроить своими руками вентиляцию пластиковых окон гораздо проще, чем установить клапан или подобное устройство для деревянных или алюминиевых окон.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Воздуховоды пластиковые для вентиляции: обзор и особенности монтажа

Современные пластиковые трубопроводы все чаще вытесняют привычные металлические системы во всех сферах применения. Для разных условий эксплуатации и каждой транспортируемой среды производят трубные изделия из различных видов пластика: полиэтилена, полипропилена, поливинилхлорида, фторопласта и так далее.

Одна из сфер применения пластиковых труб – оборудование вентиляционных систем в жилых и нежилых помещениях.

Составляющие пластиковой вентиляционной системы

Вентиляционный трубопровод – это комплекс приборов, обеспечивающий постоянное обновление воздуха в помещении. Вентсистема включает в себя всевозможные вытяжки и вентиляторы, обратные клапаны, люки, решетки, а также трубы и фасонные изделия. Многие современные вентиляционные конструкции не только обеспечивают приток свежего воздуха, но и ионизируют его, увлажняют или подсушивают, остужают либо обогревают.

Все оборудование, которое способствует принудительному обновлению воздуха или изменению его характеристик, требует электрического питания, поэтому большинство вентиляционных систем соединены с электросетью. «Автономные» вентиляции встречаются крайне редко.

Плюсы и минусы воздуховодов из пластика

Монтаж пластиковых трубопроводов имеет множество преимуществ, благодаря которым и отвоевывает популярность у металлических труб:

антикоррозийные свойства,
небольшой коэффициент теплопотери,
меньшая шумность пластика, по сравнению с металлом,
малый вес конструкции,
простота монтажа и возможность воплотить сложные системы трубопроводов,
эстетический внешний вид,
отсутствие потребности в дополнительной покраске изделий,
длительный срок эксплуатации,
невысокая стоимость.

Несмотря на такое количество плюсов, некоторые потребители остаются верными металлических трубам, так как считают, что пластик не устойчив к высоким температурам и выделяет вредные вещества в воздух при нагревании.

С одной стороны, это резонный аргумент, так как материал действительно имеет температуру плавления несоизмеримо меньшую, чем та же сталь. Первая деформация пластиковых изделий проявляется уже при температуре выше +140 °С. Однако, в бытовых условиях и, уж тем более, в вентиляционной системе такие температуры не встречаются.

Еще одной слабостью большинства пластиковых труб является неустойчивость к солнечному свету (ультрафиолетовому излучению). Но этот недостаток практически не отражается на вентиляционных системах, так как практически весь воздуховод проходит внутри помещения и не имеет контакта с УФ лучами.

Обратите внимание! Небольшие отрезки трубы, которые будут выходить на открытый воздух, можно дополнительно изолировать металлической фольгой или оцинкованной сталью.

Где можно устанавливать пластиковую вентиляцию

Установка пластиковой вентиляции кажется совершенно логичным действием, так как воздух – это максимально легкая среда, и трубам не приходится выдерживать особых нагрузок. Тем не менее, монтаж пластиковой системы имеет ограничения согласно законодательства РФ: устанавливать вентиляционные системы из пластика можно только в строениях не выше двух этажей, независимо от того, жилые это помещения или нет.

Нельзя ставить пластиковую вытяжку в многоэтажных домах (выше 2-х этажей). Ограничение связано с относительной пожароопасностью пластиковых изделий. В случае возникновения пожара (температура огня превышает +800 — +900°С) все пластмассовые трубы однозначно подвергнутся горению, а сквозной воздуховод будет способствовать распространению огня в другие помещения.

Полезно знать! Пластмассовая вентиляция больше всего подходит для частных домов (одно-двухэтажных) и малоэтажных технических зданий.

Также иногда у потребителей возникает вопрос, можно ли устанавливать пластиковую вытяжку над печкой, ведь от плиты поднимается горячий воздух. Так как пока воздух от горящего газа или парящей кастрюли дойдет до вытяжки, его температура падает до допустимых значений, следовательно, пластиковая вытяжка над печкой не будет деформироваться.

Разновидности пластиковых воздуховодов и типы соединительных элементов

Пластиковые воздуховоды изготавливаются в двух вариациях: в круглом и квадратном (прямоугольном) сечении. Каждый из видов вентиляции имеет свои плюсы и минусы и выбор зависит от особенностей будущей вентиляционной конструкции.

Сам трубопровод может быть жестким или гибким (выполненным из гофры). В подавляющем большинстве случаев предпочтение отдается жестким трубам, так как гофрированное изделие имеет складки, которые замедляют ток воздуха, а также способствуют оседанию пыли и жира.

Полезно знать! Для установки простых воздуховодов достаточно купить обычные пластиковые трубы без армирования, так как обычно в вентиляции нет ни больших физических нагрузок на трубу, ни воздействия высоких температур (а значит, и линейное расширение минимально).

Помимо основной трубы воздуховод имеет множество дополнительных элементов: вертикальные и горизонтальные пластиковые колени, соединители каналов, редукторы, тройники, держатели, заглушки, решетки и настенные пластины.

Как рассчитать размеры и сечение

Вентиляционная система помещения обычно состоит из естественной вентиляции, приточной и вытяжной систем. Вентиляция никогда не устанавливается «просто так», а требует тщательного расчета, чтобы был достаточный воздухообмен в помещении, но не образовывались сквозняки и не затрачивались лишние ресурсы.

Полезно знать! Естественная вентиляция прокладывается во всех помещениях, кроме коридоров (спальни, гостиные, кабинеты). Принудительные системы устанавливаются в санузлах и на кухнях.

По стандартным требованиям скорость воздухообмена в помещении должна составлять 60 м³/ч на каждого человека. Однако, имеет значение не только количество человек в комнате, но и ее площадь, поэтому для расчета мощности вентиляции используются два метода:

По количеству людей.
По объему помещения.

В первом случае используется формула L = N х Lnorm.

L – мощность вентиляции, которая обеспечит воздухообмен, необходимый для определенного количества людей (в м³/ч).
N – число людей в помещении.
Lnorm – стандартный расход воздуха на человека (60 м³/ч, во время сна – 30 м³/ч).

Для расчета второго показателя применяется формула L = b х S х H.

L – мощность вентиляции, которая обеспечит воздухообмен, необходимый для определенного количества людей (в м³/ч).
b – кратность воздуха: для жилых помещений – 1-2, для офисов – 2-3.
S – площадь помещения (в м²).
H – высота стен помещения (в м²).

В среднем, для стандартных квартир мощность вентиляции должна составлять 100-500 м³/ч, для частных домов – до 2000 м³/ч, для офисных помещений open-space и торговых центров – до 10000 м³/ч.

Площадь воздуховода рассчитывается по формуле Sc = L х 2,778 / V.

Sc – размер сечения провода, который необходимо использовать (в см²).
L – мощность вентиляции, расход воздуха (в м³/ч).
V – скорость воздуха в воздуховоде (в м/с).
2,778 – константа.

Полезно знать! Скорость воздуха в естественной вентиляции в жилых помещениях составляет 0,5-1 м/с, в принудительной — 2-5 м/с.

Существуют стандартные сечения пластиковых труб, используемых в вентиляционных системах. Круглые трубы для бытового использования имеют 100-200 мм в диаметре, но в производственных помещениях и цехах применяют трубы до 2400 мм в поперечнике.

d круглого воздуховода, мм	Размеры прямоугольного воздуховода, мм
d круглого воздуховода, мм	Размеры прямоугольного воздуховода, мм	Sc – площадь сечения воздуховода, см2
100	80х90	72
	63х125	79
	63х140	88
110	90х100	90
110	80х140	112
125	100х125	125
125	100х140	140
140	125х125	156
140	90х200	180
160	100х200	200
160	90х250	225
180	160х160	256
180	90х315	283
200	100х315	315
200	100х355	355
225	160х250	400
225	125х355	443
250	125х400	500
250	200х315	630
300	200х355	710
300	160х450	720
315	250х315	787
315	350х355	887
350	200х500	1000

Прямоугольные воздуховоды в большинстве своем имеют стандартные размеры, но по спецзаказу можно изготовить изделия по индивидуальным замерам.

Круглые и прямоугольные воздуховоды – какие лучше

Как круглые, так и прямоугольные воздуховоды имеют своих сторонников и противников. По большому счету, выбор между этими видами вентиляции – дело вкуса, но некоторые технические различия также присутствуют.

Круглые вентиляционные системы	Прямоугольные вентиляционные системы
Круглая труба не препятствует движению воздуха, поэтому воздушные потоки способны развивать большую скорость.	Наличие граней у воздуховода снижает скорость воздушного потока.
Круглые пластиковые трубы обладают наилучшими шумоизолирующими свойствами.	Наличие граней делает прямоугольный воздуховод более шумным, чем круглый.
Диаметр труб постоянен и требует больше места для монтажа вентиляции, чем прямоугольные воздуховоды с небольшой высотой изделия.	Прямоугольная форма требует меньшей высоты для прокладки вентиляции, чем постоянный диаметр круглого изделия.
Круглые трубы не очень красиво выглядят в интерьере, их лучше прятать от всеобщего обозрения.	Прямоугольный воздуховод эстетично выглядит и может стать частью декора комнаты.

Особенности сборки и монтажа пластиковых вентиляционных систем

Монтаж вентиляционных систем — довольно кропотливое занятие, так как в большинстве случаев вентиляция проходит в стенах и перекрытиях.

Но, в любом случае, установка пластикового трубопровода намного проще и быстрее, чем изделий из металла.

В первую очередь необходимо построить план вентиляционной системы, четко произведя все замеры, вплоть до миллиметра.
Если трубы длиннее необходимого, их можно подпилить обычной ножовкой, болгаркой или специальным труборезом.
Если же длины одного изделия не хватает, оно соединяется с другим с помощью муфты.
Все соединения (муфты, тройники, редукторы и т.д.) можно производить с помощью фасонных изделий с готовой резьбой либо «садить» их на клей (холодная сварка).

Полезно знать. Требования к герметичности воздуховодов намного меньше, чем для газовых или водяных трубопроводов, поэтому крепления на резьбу или клей вполне достаточно для обеспечения целостности конструкции.

Так как обычно воздуховоды прокладываются под потолком, система соединяется посекционно на полу, после чего крепиться к потолку с помощью специальных опор и крепежей.
Для обеспечения лучшей герметичности места стыков труб можно замазать силиконовым герметиком.

Нельзя устанавливать метизы непосредственно в воздуховод, так как это может нарушить герметичность системы, а также приведет к налипанию пыли на объект, торчащий внутри трубы.

Пластиковые вентиляционные трубы: для вытяжки, размеры

Вентиляционная система – обязательный элемент в любом частном доме или же квартире. Благодаря работе вытяжки в квартиру поступает свежий воздух и не скапливаются неприятные запахи. Если раньше повсеместно вентиляционные трубы изготавливались из металла, то сейчас наступила эра пластика. Пластиковые трубы для вентиляции более надежны и долговечны в использовании, чем металлические аналоги. Установка таких изделий менее трудоемка и будет стоить существенно меньше.

Вентиляционная система из пластиковых труб

Наиболее распространенное сечение – 150 мм. Пластиковые трубы оказались востребованы не только в частном доме и офисных помещениях, но и в промышленности. Главным образом на это повлияла возможность их установки в труднодоступных местах.

Cодержание статьи

Разновидности пластиковых труб

По типу сечения пластиковые трубы для вытяжки в доме делятся на прямоугольные и круглые. Прямоугольные трубы имеют преимущество перед круглыми аналогами в простоте монтажа и выводе на крышу. Но если воздуховод будет предназначен для вытяжки на кухне, то лучше выбрать трубу 150 мм круглого сечения. Воздух на кухне зачастую насыщен частицами жира, которые могут оседать на стенках. Прямоугольные изделия чаще забиваются и подлежат регулярной чистке.

По материалу изделия различают такие виды труб:

пропиленовые. Обладают наивысшей стойкостью к агрессивным веществам среди пластиковых труб, также у них высокая прочность, что позволяет им прослужить более 25 лет;
поливинилхлоридные (ПВХ). Изделия из ПВХ очень легкие, устойчивы к ультрафиолетовым лучам, а главное – полностью герметичны;
полиуретановые. Так же как и ПВХ, легко устанавливаются в труднодоступных местах, обладают химической стойкостью и медленно износятся.

Виды пластиковых труб для вентиляции

Все перечисленные материалы экологически безопасны как для человека, так и для окружающей среды. Но есть некоторые ограничения для использования в помещениях с высокой температурой. В банях, саунах – монтируют преимущественно трубопровод ПВХ 150 мм.

В отличии от остальных пластиков, ПВХ не испытывает деформации при резком повышении температур. Сегодня пластиковую вентиляцию можно увидеть как в частном доме, так и в торговых центрах, фитнес-залах, кафе и других помещениях.

Почему в вентиляции используют пластиковые трубы?

Бесспорно, главными преимуществами пластиковой системы вытяжки является её прочность, конструктивная простота, удобность в транспортировке и возможность собрать своими руками. Особенно это касается изделий 150 мм, выполненных из ПВХ.

Полный список преимуществ:

пожалуй, главным свойством пластика является его полная невосприимчивость к процессам коррозии. С введением пластиковых систем проектировщику не нужно беспокоиться о том, как защитить уязвимые трубы от влияния влаги;
пластик стоит несравнимо дешевле, нежели металлический трубопровод, учитывая постоянно повышающуюся цену на металл;
монтаж пластиковых труб не требует специальных инструментов для обработки металла и может быть выполнен своими руками без привлечения специалистов;
пластик не обладает статикой, что исключает притягивание к его стенкам частиц пыли;
имеют эстетичный вид и могут варьироваться по цветовой расцветке. Так вы сможете подобрать трубы под индивидуальные особенности своего интерьера;
не нуждается в специальном уходе, легко моется и очищается.

Недостатки:

огнестойкость пластика очень низка, и потому трубы ПВХ нельзя устанавливать в пожароопасных местах, где возможен контакт с открытым огнем. Из-за этого полимеры плавятся без возможности восстановления;
не так прочны, как изделия, изготовленные из алюминия.

Условия применения пластиковых труб

Вентиляция из пластиковых труб может использоваться в зданиях со сложными архитектурными особенностями, но для такого применения будет необходим точный расчет и подгонка под заданные размеры. Для помещений с большими объемами циркуляции воздуха целесообразно использовать трубы большого сечения, тогда как для обычных жилых помещений, частного дома, подойдут изделия диаметром 100 мм, 150 мм.

Пластиковые трубы используют в условиях естественной, нагнетательной и всасывающей вентиляции. Учитывается повышенная герметичность установок, потому допускается использование менее мощных и, соответственно, более дешевых вентиляторов. В них отсутствует возможность потери воздуха, а также «подсосы». Гладкие стенки изделий способствуют снижению уровня шума, что положительно сказывается на комфорте труда.

Пластик не используется в помещениях, где температура превышает 90 градусов. В таких случаях применяется инженерная система, при которой вентиляция устанавливается за пределами помещения.

Для монтажа пластиковой вентиляции обязательно понадобятся:

прямоугольные муфты, играющие роль соединителей;
редукторы, выступающие как аналоги переходников;
вертикальные колена;
решетки со встроенным обратным клапаном, их функция – забор воздуха;
переходники для изменения круглого сечения на прямоугольное;
соединители, имеющие обратный клапан, в основном применяются в нагнетательных и всасывающих системах;
прямоугольные тройники, которые заменяют круглые фитинги.

Элементы вентиляционной системы

Кроме этого, рекомендуется приобрести специальный герметик, для обеспечения плотной стыковки всех швов и соединений в вентиляционной установке. Соединения производятся вручную, уменьшая время и затраты на выполнение работ в доме. Эксплуатация и техобслуживание отличается простотой, ремонтные работы можно проводить своими руками, а межремонтный период увеличен.

Выбор по диаметру

Монтаж любого устройства начинается с проекта, и вентиляционные системы – не исключение. Обязательно должны быть учтены тип помещения, в котором будет производиться монтаж, его особенности, а также мощность устанавливаемой вытяжки.

При установке вытяжки в частном доме, прежде всего нужно определиться с типом и диаметром вентиляционной трубы. Диаметр – наиболее важный элемент трубы, он не должен быть меньше, чем выходное отверстие. Если эти размеры не соблюдены, то вероятно увеличение нагрузки на рабочий мотор, следствием чего будет повышение уровня шума от работы вентиляции.

Оптимальная площадь сечения рассчитывается по формуле: S = 0.9L, где S – площадь сечения; L – скорость воздуха.

Чем длиннее будет воздуховод, тем пропорционально меньше будет эффективность работы вытяжки в доме. Повороты на 90 градусов уменьшают производительность системы на 10%. Нельзя допускать поворота больше чем на 90 градусов, в таком случае отток воздуха будет неправильный.

Чтобы воздух, уже отработанный вентиляцией, не попадал обратно в систему, следует установить обратные клапаны. В идеале, производительность не будет снижаться, если установить трубу длиной не более 3 метров, с круглым сечением и диаметром 150 мм. Вентиляционные системы в частном доме, расположенные на крыше, необходимо изолировать от возможных осадков.

Вентиляция в доме, пластиковые воздуховоды – установка и монтаж (видео)

Установка труб в систему вентиляции

Монтаж пластиковых труб происходит по следующим этапам:

Закупаются материалы, проводится расчет и планирование проекта.
На противоположных стенах вырезается по отверстию. Позже через них будет проведена труба 150 мм для вытяжки.
Воздуховод крепится к поверхности при помощи обхватывающих хомутов и кронштейнов.
Устанавливают саму вытяжку, оснащенную обратным клапаном и вентилятором.
К непосредственно вытяжке проводят пластиковую трубу.
К устройству, которое вбирает воздух, последовательно подсоединяют фильтр, калорифер, кондиционер.
Воздуховод соединяется в единую систему с устройством ввода.
По желанию устанавливается дополнительная шумоизоляция.

Детали соединяются при помощи фитингов, укрепляются герметиком. Важно предварительно подобрать все нужные для сборки системы фитинги. Сложные конструкции рекомендуется предварительно собрать на полу.

На крыше здания целесообразно установить “грибок”, предупреждающий попадание влаги в систему и регулирующий циркуляцию воздуха. Собрать систему вентиляции своими руками не составит большого труда, если ответственно соблюдать последовательность технологии.

Пластиковые трубы для вентиляции: 4 популярных видов изделий

Kikimora

6690 0 0

Элементы пластиковой вентиляции

Вытяжка на моей кухне появилась буквально несколько лет назад, во время последнего ремонта. Воздуховод к ней мы сделали из гибкой гофрированной трубы и алюминиевой фольги, и закрыли его гипсокартонным коробом. Тогда мы просто не подумали, что можно использовать что-то более удобное, прочное и эстетичное: ведь все так делают.

И очень удивились, когда спустя всего пару дней увидели в магазине круглые и прямоугольные пластиковые трубы для вентиляции разного цвета и сечения с кучей всевозможных дополнительных элементов, позволяющих собрать конструкцию любой протяженности и конфигурации.

Декоративный короб с воздуховодом внутри

Подумывая о переезде в новый дом, в котором планируется система кондиционирования и электрическая баня-сауна, мы решили изучить их поближе, чтобы потом не метаться при выборе наиболее подходящих материалов.

Пластик пластику рознь

Пластик – это общее название для множества материалов с разным химическим составом и свойствами. Пластиковые трубы вентиляции тоже могут быть разных видов, а их выбор определяется характеристиками материала и условиями эксплуатации.

Прямоугольные элементы для оборудования вентиляции

Вид 1 – полиэтиленовые трубы

Весьма удобный вариант для создания всей магистрали бытовой вентиляционной системы. Трубы из полиэтилена низкого давления (ПНД) могут «работать» в широком температурном диапазоне от минус 40 до плюс 80 градусов, что позволяет использовать их как снаружи, так и внутри здания, включая помещения с очень высокой температурой воздуха.

Производятся они с антистатической защитой, предотвращающей оседание пыли на поверхности, и защитой от ультрафиолетовых лучей. Их единственный недостаток – черный цвет, обусловленный содержанием сажи в составе материала.

Необходимость прятать воздуховоды в декоративные короба делает такие трубы не слишком привлекательными для использования в жилых помещениях с высокими требованиями к дизайну.

На фото – выход вентиляции канализационных стояков из ПНД на крыше

Вид 2 – полипропиленовые трубы

Изделия из полипропилена пригодны только для эксплуатации внутри отапливаемых помещений, так как при отрицательных температурах становятся хрупкими и ломкими. Зато они выдерживают нагревание почти до 100 градусов, поэтому из них можно монтировать приточно-вытяжную вентиляцию в домашней бане или сауне.

Можно сразу выбрать цвет, подходящий к интерьеру, чтобы не прятать воздуховод

Также стоит отметить их устойчивость к агрессивным средам, но вряд ли это важно для бытовых систем.

Вид 3 – трубы из поливинилхлорида

Самые популярные пластиковые вентиляционные трубы для вытяжки производятся из ПВХ. Они не разрушаются от воздействия ультрафиолета, легко монтируются, эстетично выглядят, но тоже не выносят отрицательных температур.

К их достоинствам, безусловно, можно отнести следующие характеристики:

идеально гладкая поверхность;
разнообразные формы и размеры сечения, большой выбор комплектующих, что позволяет собирать системы любых форм и параметров;

Повороты, тройники, кронштейны – лишь некоторые из множества элементов сборной системы

возможность сборки совершенно герметичных систем без использования клея или сварки;
низкий уровень аэродинамического гула в воздушных магистралях;
безопасность для здоровья – даже при сильном нагреве материал не выделяет вредных веществ;
малый вес;
низкая цена – ПВХ-трубы значительно дешевле металлических и полиэтиленовых аналогов;
большой выбор цветов для гармоничного вписывания в интерьер.

Цветные ПВХ-трубы

Максимальная рабочая температура такой вентиляционной системы составляет 80 градусов, дальше она может начать плавиться. Поэтому для монтажа в бане или сауне она не годится.

Но это и не так важно, так как эти помещения обычно снабжаются отдельной вентиляцией, для которой можно использовать более устойчивые к высокой температуре материалы.

Вид 4 – фторопласт

Самыми прочными и надежными считаются трубы из фторопласта (ПВДФ), выдерживающие температуру от минус 40 до плюс 140 градусов и устойчивые к воздействию агрессивных кислотных и щелочных паров. Но для устройства вентиляции в жилых домах и общественных зданиях эти свойства не важны и, в общем-то, не нужны.

Фторопластовые трубы

Инструкция рекомендует использовать их для монтажа приточно-вытяжной вентиляции на промышленных и химических производствах.

Общим достоинством для всех видов пластиковых труб по сравнению с металлическими является отсутствие коррозии и появления ржавчины. Так как обычно воздуховоды монтируются в помещениях с повышенной влажностью – кухнях, санузлах, ванных комнатах – то это их свойство часто становится решающим при выборе материала.

Кроме того, они легкие, что облегчает транспортировку и монтаж, и простые в обслуживании.

Особенности проектирования и монтажа пластиковой вентиляции

Если собрать и установить систему легко можно своими руками, то её проектирование лучше доверить специалисту. Он учтет все требования, предъявляемые к подобным конструкциям, и сможет наиболее точно рассчитать производительность.

Например, мы не возьмемся решать такие вопросы:

Как будет отводиться отработанный воздух: отдельно из каждого помещения или централизованно через общий канал.
Сможет ли система работать без принудительной вытяжки или её необходимо оборудовать вентиляторами.
Нужна ли установка обратных клапанов, не позволяющих воздуху перетекать из одного помещения в другое. И если нужна, то — на каких участках и т.д.

Установка пластиковых элементов трудностей вызвать не должна, ее можно провести своими руками

А опытный мастер легко решит эти задачи. Кроме того, он проложит магистраль так, чтобы на ней было как можно меньше поворотов и стыков.

Это имеет значение не только для удешевления проекта (фасонные элементы обычно стоят дороже самих труб), но и для работоспособности всей системы. Ведь каждое лишнее соединение увеличивает шум от движения воздушного потока и уменьшает его скорость.

И если размеры пластиковых труб для вентиляции тоже должен определить спец, то их цвет и форму я выберу сама. С цветом все понятно: желательно, чтобы в случае открытой проводки он соответствовал колористическому решению интерьера. Если же воздуховод будет пролегать за натяжным потолком или в декоративном коробе, это совершенно не важно.

С формой сложнее. Мне больше нравятся плоские прямоугольные и овальные трубы – они менее заметны, лучше вписываются в интерьер, плотно прилегают к поверхности стен и потолка. Но, как оказалось, они более шумные, так как углы создают сопротивление воздушному потоку.

Пластиковый канал прямоугольного сечения

Хотя если канал небольшой по протяженности, вряд ли это создаст дополнительные неудобства. Например, воздуховод от вытяжки редко бывает очень длинным, и не думаю, что возникающий в нем шум будет сильнее шума самой кухонной вытяжки.

Сам монтаж не должен вызвать никаких трудностей. Мы даже в магазине легко и быстро собирали из отдельных частей различные фигурные конструкции.

Пластиковые элементы для вентиляции различных форм и конфигураций

Все элементы снабжены удобными разъемными соединениями. Есть даже переходники, позволяющие часть системы собрать из прямоугольных каналов, а продолжить её, используя пластиковые круглые вентиляционные трубы.

Трубы можно найти разной длины, максимальная – 2,5 метра. А если потребуется отрезок нестандартной длины, они легко режутся ножовкой.

Если все тщательно измерить, то всю систему или её часть можно собрать в единое целое в удобном месте, после чего поднять и закрепить – почти невесомый пластик позволяет делать это без проблем.

Поворотный переходник с круглого на прямоугольное сечение

Заключение

Если бы во время ремонта кухни я знала о существовании пластиковых вентиляционных труб, он закончился бы, по крайней мере, на пару дней раньше. Потому что нам бы не пришлось сооружать каркас для декоративного короба, облицовывать его гипсокартоном, шпаклевать, оклеивать обоями и выписывать кренделя с потолочным плинтусом. В следующий раз будем умнее.

Монтаж такой вентиляционной системы хорошо описан и показан на видео в этой статье, кому интересно – посмотрите. А свои мысли по данной теме можно оставлять в комментариях.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен 28 июля 2016г.
Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!
Пластиковые вентиляционные трубы для вытяжки
Пластиковые вентиляционные трубы – достойная альтернатива системам из металла, позволяющая снижать затраты на всех этапах строительства:
проектирование – пластмассы могут принимать любую форму, заданную проектировщиками
изготовление – обходится дешевле выпуска металлопроката на порядок
транспортировка – изделия получаются легкими, позволяя экономить при перевозке
монтаж – сокращается численность бригад, соединения получаются герметичнее
обслуживание – не требуется в связи с гладкостью изделий
ремонт – все узлы взаимозаменяемые, обеспечивают удобный доступ к внутренним полостям
Внешний вид полимеров гораздо эстетичнее металлических аналогов, они легко интегрируются в архитектуру, дизайн зданий, строений.
Особенности пластиковых вентиляционных труб
Производители выпускают круглые, профильные изделия для вентиляционных систем. Пластиковые вентиляционные трубы изготавливаются из поливинилхлорида, полиэтилена, полипропилена. Все представленные материалы безопасны для человека, окружающей среды. Вредные вещества отсутствуют при производстве, эксплуатации, гигиеничность рабочих поверхностей выше любых существующих аналогов. Существует ряд ограничений для саун, бани – горячий воздух вызывает деформацию некоторых пластиков, поэтому, при проектировании чаще используют ПВХ, ПП. В промышленных «горячих» цехах проблему решают комбинированием систем: внутренняя вентиляция собирается из металла, наружная из полимеров.
Пластиковые трубы для вентиляции не боятся коррозии, высокое содержание паров воды, химических реагентов для них совершенно безвредно. Абразивы, засасываемые промышленными вентиляторами, не могут вызвать значительного износа, так как ресурс материалов превышает 50 лет. Традиционные металлические трубопроводы изготавливаются методом вальцевания, вызывающим увеличение шероховатости. Это приводит к усиленному задержанию/накапливанию пыли, грязи. Пластмассы полностью лишены этого недостатка, очистка производится реже. Пластичный полиэтилен, полипропилен, поливинилхлорид легко режется, обрабатывается на месте, что облегчает подгонку при сборке коробов вентиляции.
Применение пластиковых вентиляционных труб
Данные материалы никогда не ставят в пожароопасных местах, так как огнестойкость полимеров очень низкая. При контакте с открытым огнем материалы плавятся, теряют форму без возможности восстановления. Пластиковые вентиляционные трубы подходят для нагнетательных, всасывающих, естественных вентиляциях. При проектировании учитывается высокая герметичность коробов, поэтому, используются менее мощные (дешевые) вентиляторы. Отсутствуют потери воздуха, «подсосы». Гладкие стенки труб способствуют снижению шума во время работы системы, что благотворно отражается на условиях труда. Наиболее востребованы пластиковые вентиляционные трубы сечением 55х110 мм длиной 1,5 – 0,5 м.
В вентиляционных системах используются специальные фитинги:
соединители – прямоугольные муфты
редукторы – аналоги переходников
соединители с обратным клапаном – используются во всасывающихся, нагнетательных системах
колена – вертикальные, горизонтальные аналоги отводов
прямоугольные тройники – аналог соответствующих круглых фитингов
решетки с обратным клапаном – монтируются в зданиях для забора воздуха
переходники – изменение круглого сечения прямоугольным
Все соединения производятся вручную, уменьшая время сборки, упрощая процесс. Эксплуатация, обслуживание систем максимально простое, межремонтный период увеличен.
Пластиковые вентиляционные трубы для высокоэффективных конденсационных печей
Традиционные газовые печи с принудительной подачей воздуха производят горячие выхлопные газы сгорания, и поэтому требуются металлические вентиляционные трубы или дымоходы. Напротив, современные высокоэффективные конденсационные печи выпускают гораздо более холодные газы, и для их вытяжных отверстий требуются только пластиковые трубы из материалов, таких как ПВХ, ХПВХ или АБС. Некоторые высокоэффективные печи также включают пластиковую трубу для зоны всасывания, а во всех типах используется третья пластиковая труба для отвода коррозионной конденсации, образующейся в процессе сгорания.
Поскольку не существует универсальных стандартов для выхлопных и всасывающих труб в высокоэффективных печах, нет ясности и ответственности в отношении утвержденных строительных стандартов для этого материала труб. Устанавливая этот тип печи, лучше всего следовать спецификациям производителя труб, а также любым местным строительным или сантехническим требованиям.
Типы высокоэффективных систем вентиляции печи
Есть два типа конденсационных печей: двухтрубные, или с прямым отводом, и однотрубные системы, с непрямым отводом.
Система с прямым отводом воздуха (двухтрубная): Двухтрубная система наиболее распространена в системах отопления домов. Он обеспечивает прямое впускное отверстие, по которому наружный воздух поступает в герметичную камеру сгорания с помощью одной трубы, а вторая вентиляционная труба обеспечивает герметичный отвод выхлопных газов обратно за пределы вашего дома. В системе с прямой вентиляцией вы можете легко увидеть, как две трубы выходят через стену вашего дома. Вентиляционные отверстия могут также заканчиваться над крышей.
Однотрубная система: Однотрубная система непрямого отвода воздуха используется там, где нет реальной необходимости в отдельном отводе воздуха для горения.Он имеет вентиляционную трубу для выхлопных газов, но использует не кондиционированный (не охлажденный и не нагретый) воздух из пространства вокруг топки в качестве воздуха для горения. Эти печи обычно устанавливаются в некондиционных помещениях, таких как гараж, подвал, подвал или чердак, где есть много окружающего воздуха для обеспечения горения.
Зачем конденсационным печам трубка для конденсата
В высокоэффективных конденсационных печах используется двухступенчатое сгорание, позволяющее извлечь как можно больше тепловой энергии из сжигаемого газа.После первой стадии горячие выхлопные газы проходят через вторую стадию сгорания, что приводит к выхлопу с очень небольшим количеством тепла. В результате этого процесса в теплообменнике печи образуется конденсат или влага. Трубка для конденсата отводит влагу в слив в полу или в бытовую канализацию.
Почему в печах используются пластиковые трубы
Конденсационные печи относятся к устройствам КАТЕГОРИИ IV, для которых требуется, чтобы вентиляционные системы были водонепроницаемыми и газонепроницаемыми. В печи используется электродвигатель вытяжной вентиляции, который выталкивает выхлопные газы через вентиляционную трубу, создавая положительное статическое давление в вентиляционной трубе.В конденсационной печи образуются конденсированные отходящие газы, содержащие воду и диоксид углерода, которые вместе образуют углекислоту, которая приводит к образованию коррозионного конденсата. Поэтому производители печей рекомендуют использовать только специальные виды пластика для вентиляции и отвода конденсата в конденсационной печи.
Подходящие материалы для вентиляционных и конденсатных труб включают ПВХ (поливинилхлорид), ХПВХ (хлорированный поливинилхлорид) и АБС (акрилонитрил-бутадиен-стирол) пластиковые трубы, в зависимости от заданной температуры отходящих газов печи.Эти разные пластмассы имеют разные максимальные температуры нагрева: ПВХ имеет самый низкий рейтинг при 140 градусах по Фаренгейту, ХПВХ — самый высокий при 194 градусах, а АБС находится между ними при максимальной температуре эксплуатации 160 градусов. Повреждение трубы, например провисание или протечка, может произойти, если устойчивые температуры превышают эти рекомендуемые рабочие температуры.
Путаница в отраслевых стандартах
Международный кодекс топливного газа гласит в разделе 503.4.1.1 (IFGS): «Пластиковые трубы и фитинги, используемые для вентиляции приборов, должны устанавливаться в соответствии с инструкциями по установке производителя прибора.Но это отсутствие спецификаций может привести к путанице. Хотя в инструкциях производителя указывается, какие типы трубопроводов приемлемы для их продукции, они оставляют на усмотрение подрядчика по установке, какую пластиковую трубу использовать.
По иронии судьбы, хотя наличие пластиковых вентиляционных труб стало синонимом высокоэффективных конденсационных печей, производители труб из ПВХ не рекомендуют ПВХ для этого применения. Также отсутствуют какие-либо официальные стандарты ASTM для пластиковых труб, используемых для отвода продуктов сгорания.Даже когда производитель печи ссылается на агентство по стандартизации и стандарт — например, ASTM D1785 для труб из ПВХ Schedule 40 — стандарт предназначен только для установки трубы. В стандарте ASTM D1785 для Приложения 40 (применимого к водопроводно-дренажным трубам) указано: «Эта стандартная спецификация для труб из ПВХ не включает требований к трубам и фитингам, предназначенным для отвода продуктов сгорания».
Нормы и рекомендации по конденсационной печи
Строительные нормы и правила как на национальном, так и на местном уровне, похоже, отдают предпочтение производителям печей, чтобы указать, какие пластиковые трубы можно использовать в качестве низкотемпературных вентиляционных отверстий для их продукции.Тем не менее, помимо рекомендаций, именно подрядчик по установке в конечном итоге определяет, какую пластиковую трубу использовать.
Несмотря на путаницу, безопасная практика предполагает использование труб из ПВХ сортамента 40 для воздухозаборника печи и ХПВХ для вытяжного вентиляционного отверстия, , учитывая более высокую рабочую температуру. Таким образом, если в печи возникнет проблема, из-за которой температура выхлопных газов превысит расчетную, система вытяжной вентиляции будет иметь почти на 40% больше возможностей для обработки избыточного тепла, прежде чем оно достигнет точки, где она может выйти из строя.
Пластиковые вентиляционные трубы и фитинги из ПВХ | Воздуховод
Системы вентиляционных труб из ПВХ для отвода дыма, воздуховодов и вентиляции
Промышленные вентиляционные трубы из ПВХ часто выбирают по сравнению с более традиционными. системы из оцинкованной стали, где существует риск повышенной коррозии. Система отличается от напорной трубы и арматура в том, что толщина стенок по сравнению с ней тонкая, что приводит к легкой конструкции, которая могут быть подвешены к крышам и потолкам с минимальным усилением или опорой.
Основными областями использования воздуховодов / вентиляционных систем из ПВХ являются:
Отвод дыма и отвод дыма из лабораторий и промышленных процессов. широко используется, пока температура дыма остается в пределах пороговых значений для ПВХ. Температура выше 50 градусов по Цельсию не подходит, так как пластиковая труба будет подвержена смягчение и искажение. При этом очень немногие пары достигают этой температуры, поскольку они обычно смешивается с окружающим воздухом на стороне всасывания.Если в дыму используется оцинкованный вентиляционный канал. экстракции, химические вещества в газах / воздухе могут очень быстро разъедать материал. Самый вытяжной шкаф Системы используют вентиляционные трубы и фитинги из ПВХ для вытяжки.
Области с высокой влажностью, такие как бассейны, общественные аквариумы и установки для очистки воды / очистки воздуха также являются идеальными кандидатами для пластиковых вентиляционных систем. На этих участках ржавчина металла и оцинкованные материалы могут не только вызвать проблемы с целостностью, но и выглядеть некрасиво.
Производство продуктов высокой гигиены и пищевых продуктов. Использование пластиковой вентиляции в этих областях дает гораздо больше гигиеническое решение, чем оцинкованные спирали. В отличие от спиралей, пластиковая труба и фитинги очень гладкая, что ограничивает возможность скопления грязи в трещинах и щелях. Пластиковый материал также лучший изолятор, чем сталь, поэтому проблема конденсации значительно снижается.
Вентиляционные трубы и фитинги из ПВХ собираются методом сварки растворителем, где «клей» наносится на вентиляционную трубу из ПВХ и приемный патрубок.После соединения выполняется уплотнение. Сустав схватывается за считанные минуты. Однако рекомендуется подождать пару часов до попытки. для перемещения участков собранных трубопроводов или ввода в эксплуатацию.
При первом вводе в эксплуатацию системы вентиляции из ПВХ будет образовываться дым. внутри системы, которые являются результатом схватывания цемента на основе растворителя. Их следует вытащить наружу.
ПВХ также легко поддается сварке. Наши инженеры могут изготовить почти любой формы, включая переходники для подключения к существующим оцинкованным или пластиковым каналам и фитингам.
Промышленная вентиляционная труба из ПВХ и вентиляционная труба из ПВХ
UPVC и PVCU — это другие сокращения, которые применительно к этому типу Труба и фитинги для промышленной вентиляции, означает то же, что и ПВХ.
Труба и фитинги для вытяжного шкафа
Трубы и фитинги вытяжных шкафов обычно изготавливаются из промышленного ПВХ. вентиляция. Здесь, в магазине пластиковых труб, мы поставляем все компоненты (многие со склада, а другие изготавливаются на заказ) для ремонт, модификация и замена систем удаления дыма, а также для новых построек.
Если вам нужна дополнительная информация об этих продуктах, пожалуйста, не стесняйтесь свяжитесь с нами,
Вентиляционный канал из ПВХ и ХПВХ
Труба и фитинги для вентиляционных каналов из ПВХ
Область применения
Этот лист технических характеристик охватывает требования производителей к трубам и фитингам для вентиляционных каналов из ПВХ. Эта труба соответствует или превосходит все применимые стандарты ASTM и ULC.
ПВХ материалы
Жесткий ПВХ (поливинилхлорид), используемый при экструзии труб вентиляционных каналов, соответствует требованиям к материалам ASTM D1784 (ранее тип 1, класс 1) и имеет классификацию ячеек 12454.
Сырье, используемое при экструзии, должно содержать стандартные заданные количества цветного пигмента, стабилизаторов и других добавок. Смесь для труб также должна иметь рейтинг распространения пламени 10 при испытании в соответствии с CAN / ULC S102.2.
Маркировка
Вентиляционная труба из ПВХ имеет маркировку, указанную в вышеприведенном стандарте, для обозначения размера трубы, обозначения материала, соответствия стандарту, а также названия или торговой марки производителя.
Спецификация образца
Все экструдированные трубы вентиляционных каналов из ПВХ должны быть изготовлены из ПВХ-компаунда, соответствующего ASTM D1784 (ранее тип 1, класс 1), и иметь классификацию ячеек 12454. Состав, используемый для экструзии вентиляционных труб из ПВХ, должен соответствовать CAN / ULC S102. 2 и имеют рейтинг распространения пламени 10.
Все трубы и фитинги должны производиться одним производителем, поставляемым IPEX.
Труба вентиляционного канала из ХПВХ
Область применения
Этот лист технических характеристик охватывает требования производителей к вентиляционным трубам из ХПВХ.Эта труба соответствует или превосходит все применимые стандарты ASTM и ULC.
Материалы ХПВХ
Жесткий ХПВХ (хлорированный поливинилхлорид), используемый при экструзии труб вентиляционных каналов, соответствует требованиям к материалам ASTM D1784 и имеет классификацию ячеек 23447.
Сырье, используемое при экструзии, должно содержать стандартные заданные количества цветного пигмента, стабилизаторов и других добавок. Соединение труб должно быть класса Corzan. Смесь для труб также должна иметь рейтинг распространения пламени 10 и класс дымообразования 25 при испытании в соответствии с CAN / ULC S102.2. Состав Corzan CPVC внесен в список FM 4910 «Протокол испытаний на воспламеняемость материалов для чистых помещений».
Маркировка
Вентиляционная труба из ХПВХ имеет маркировку, указанную в вышеприведенном стандарте, для обозначения размера трубы, обозначения материала, соответствия стандарту, а также названия или торговой марки производителя.
Спецификация образца
Все экструдированные трубы вентиляционного канала из ХПВХ должны быть изготовлены из компаунда ХПВХ в соответствии со стандартом ASTM D1784 и иметь классификацию ячеек 23447.Компаунд, используемый для экструзии вентиляционных труб из ХПВХ, должен соответствовать стандарту CAN / ULC S102.2 и иметь рейтинг распространения пламени 10 и класс дымообразования 25. Состав ХПВХ Corzan внесен в список FM 4910 «Протокол испытаний на воспламеняемость материалов для чистых помещений. ».
Все трубы должны изготавливаться из компаунда Corzan и производиться одним производителем, поставляемым IPEX.
Трубы и фитинги из пластмасс — ПВХ, ХПВХ, ПП, ПП, ПВДФ
ПВХ-SRGL
Пластиковые круглые воздуховоды, соединяемые сваркой (или склеиванием ПВХ до Ø 250).Выполняется в соответствии со стандартом DIN 8062. Трубы диаметром более 500 изготавливаются из листов. Другие материалы, диаметры и толщины стенок доступны по специальному заказу.
Круглые пластиковые трубы
ПВХ-БПФ / ПВХ-BSF
Пластиковое вентиляционное колено с раструбом круглой формы с внутренним упором для соединения труб сваркой (или ПВХ до Ø 250).Изготовлены методом литья под давлением (Ø 50-400), выдувного формования (Ø 450-600) или сварки на сегменте (ПВХ от Ø 700, ПП / ПП / ПП-EL-s / ПЭ / ПВДФ от Ø 560). Сегментные отводы доступны под кодом PVC-BSF.
Пластиковые отводы круглые
ПВХ-RPCF
Концентрический пластиковый редуктор вентиляции с раструбом круглой формы с внутренним упором для соединения труб сваркой (или ПВХ до Ø 250).Изготавливается методом литья под давлением
или сборными изделиями.
Концентрический пластиковый редуктор вентиляции
ПВХ-TPCF-90
Пластиковый патрубок с патрубком круглой формы с внутренним упором для соединения труб сваркой (или ПВХ до Ø 250). Изготавливается методом литья под давлением (Ø 50-315) или заводским способом (от Ø 355, ПВДФ от Ø 450).
Пластиковый равномерный тройник 90 градусов
ПВХ-ТПВФ-45
Пластиковый патрубок с патрубком круглой формы с внутренним упором для соединения труб сваркой (или ПВХ до Ø 250). Изготавливается методом литья под давлением (Ø 50-315) или заводским способом (от Ø 355, ПВДФ от Ø 450).
Пластиковый тройник 45 градусов
ПВХ-YSVF
Y-образный переходник из пластика обеспечивает равномерное распределение воздуха в вентиляционных системах.Y-образный переходник имеет
ответвлений под 45 ° с разъемами-розетками. Изготовлено методом литья под давлением
и быстровозводимое.
Доступные материалы на складе: ПВХ поливинилхлорид, PP полипропилен,
PPs огнестойкий полипропилен, PE полиэтилен
Доступные материалы по специальному заказу: белый ПВХ поливинилхлорид,
PP-EL-s электрически огнестойкий, PVDF поливинилиденфторид
Пластиковый тройник с ответвлением 45 °
ПВХ-SPF-45
Пластиковая опора с ответвлением 45 °.Деталь
, делающий ответвление для круглой трубы. Подключение к установке
осуществляется сваркой. Фитинг имеет торцевое окончание.
Седло с ответвлением 45 °
ПВХ-SPF-90
Пластиковая опора с ответвлением 90 °. Деталь
, делающий ответвление для круглой трубы. Подключение к установке
осуществляется сваркой.Фитинг имеет торцевое окончание.
Седло с ответвлением на 90 °
ПВХ-MSF
Пластиковая двойная вентиляционная муфта формованная круглая с внутренним упором для соединения труб сваркой (или ПВХ до Ø 250). Изготавливаются методом литья под давлением
(Ø 50-400) или сборные (от Ø 450).
Пластиковая двойная розетка
ПВХ-КПФ
Заглушка пластиковая для круглых каналов с патрубком.Изготавливается методом литья под давлением (до Ø 400) или заводским способом (от Ø 450).
Заглушка пластиковая для круглых труб
ГАСК-ХИМО Фланцевая прокладка
EPDM предназначена для соединения пластиковых элементов вентиляционной системы с фланцевыми окончаниями.
Фланцевая прокладка из EPDM
ПВХ-FLSF
Пластиковая розетка с фланцем, изготовленная из заводских материалов.Используется для соединения фланцевых компонентов в круглых пластиковых вентиляционных каналах — например, в вентиляторах или других легко разбираемых элементах. Для фланцевых соединений рекомендуется использовать EPDM PVC-GASKET.
Пластиковая фланцевая розетка
ПВХ-ДАТФ
Пластиковый регулирующий клапан, с пластиной, предназначен для круглых каналов, с патрубками, соединенными сваркой (или склеиванием ПВХ до Ø 250).Изготавливается методом литья под давлением (до Ø 400) или заводским способом (от Ø 450).
Пластиковый регулирующий демпфер
ПВХ-АСВФ-30
Пластиковый угловой патрубок с сеткой 30˚, для соединения труб сваркой (или ПВХ до Ø 250). Изготавливается методом литья под давлением (Ø 50-315) или заводским способом (от Ø 355).
Пластиковый угловой отвод с сеткой
ПВХ-ДАТФМ
Пластиковая регулирующая заслонка для воздуховодов круглого сечения, подготовленная для установки привода,
с внутренними патрубками, соединение сваркой (или приклеивание ПВХ до Ø250). Изготавливаются по
методом литья под давлением (до Ø400) или сборные (от Ø450).
Доступные материалы на складе: ПВХ поливинилхлорид, PP полипропилен,
PPs огнестойкий полипропилен, PE полиэтилен
Доступные материалы по специальному заказу: белый ПВХ поливинилхлорид,
PP-EL-s электрически огнестойкий, PVDF поливинилиденфторид
Регулирующая воздушная заслонка для установки привода
ПВХ-DASQF-V / ПВХ-DASQF-H
Многолопастной пластиковый обратный клапан для круглых воздуховодов из сборных элементов
.Обратный клапан
доступен в двух вариантах — для вертикальной и горизонтальной установки.
Доступные материалы на складе: ПВХ поливинилхлорид, PP полипропилен,
PPs огнестойкий полипропилен, PE полиэтилен
Доступные материалы по специальному заказу: белый ПВХ поливинилхлорид,
PP-EL-s электрически огнестойкий, PVDF поливинилиденфторид
Многолопастный обратный клапан из пластика
ПВХ-SILF
Круглый пластиковый шумоглушитель, разъемы с внутренней резьбой.Амортизирующий материал
из минеральной ваты, толщиной 10 мм, внутренняя перфорированная труба
покрыта стекловолокном. Акустические параметры проверены IFI Institute for Industrial
Aerodynamics GmbH в соответствии со стандартом DIN EN ISO 7234.
Доступны длины от 500 до 2000 мм.
Доступные материалы на складе: ПВХ поливинилхлорид, PP полипропилен,
PPs огнестойкий полипропилен, PE полиэтилен
Доступные материалы по специальному заказу: белый ПВХ поливинилхлорид,
PP-EL-s электрически огнестойкий, PVDF поливинилиденфторид
Шумоглушитель из пластика
ПВХ-ШР-РМО
Монтажная рамка для установки прямоугольной вентиляции
Решетка PVC-SHR-A / -C / -S из пластика на воздуховод круглого сечения.
Монтажные рамки для решеток ПВХ-ШР-С могут быть изготовлены на заказ любого размера.
Доступные материалы на складе: ПВХ поливинилхлорид, PP полипропилен,
PPs огнестойкий полипропилен, PE полиэтилен
Доступные материалы по специальному заказу: белый ПВХ поливинилхлорид,
PP-EL-s электрически огнестойкий, PVDF поливинилиденфторид
Монтажная рамка для вентиляционных решеток из пластика
ПВХ-SHR-A / PVC-SHR-C / PVC-SHR-S
Пластиковая приточно-вытяжная вентиляционная решетка с регулируемым рядом передних лопастей
(версия A) или передних и задних лопастей (версия C) или
с неподвижными лопастями под углом 45 ° (версия S).Преимущество решетки
PVC-SHR-S в том, что ее можно изготовить на заказ любого размера.
Для установки на воздуховоды круглого сечения рекомендуется использовать монтажную рамку
PVC-SHR-RMO.
Доступные материалы на складе: ПВХ поливинилхлорид, PP полипропилен,
PPs огнестойкий полипропилен, PE полиэтилен
Доступные материалы по специальному заказу: белый ПВХ поливинилхлорид,
PP-EL-s электрически огнестойкий, PVDF поливинилиденфторид
Прямоугольная вентиляционная решетка из пластика
ПВХ-НКСД-R
Круглый пластмассовый вихревой диффузор, изготовленный из листов, подходящих для данного материала
, путем гидроабразивной резки.Способ позволяет изготавливать диффузоры
различной конфигурации (количество и форма лопаток).
Доступные материалы на складе: ПВХ поливинилхлорид, PP полипропилен,
PPs огнестойкий полипропилен, PE полиэтилен
Доступные материалы по специальному заказу: белый ПВХ поливинилхлорид,
PP-EL-s электрически огнестойкий, PVDF поливинилиденфторид
Пластиковый пластинчатый диффузор
ПВХ-ТАГФ
Пластиковое кровельное основание TAGF используется для правильной установки приточно-вытяжных вентиляционных отверстий
в системах вентиляции.Основание крыши
доступно в различных угловых вариантах (угол наклона крыши): 0˚,
1-22˚, 23-45˚.
Доступные материалы на складе: ПВХ поливинилхлорид, PP полипропилен,
PPs огнестойкий полипропилен, PE полиэтилен
Доступные материалы по специальному заказу: белый ПВХ поливинилхлорид,
PP-EL-s электрически огнестойкий, PVDF поливинилиденфторид
Основание крыши из пластика
ПВХ-WDF
Пластиковый выпускной колпак с муфтой для соединения труб в выхлопной системе сваркой.Для вертикального выхода воздуха, обтекаемый дизайн.
Пластиковая вытяжная труба на крыше
Можно ли использовать ПВХ в системах отопления, вентиляции и кондиционирования воздуха?
Эта запись была опубликована 5 ноября 2020 г. автором Ashley Carsten.
Система отопления, вентиляции и кондиционирования, также известная как HVAC, является важной системой в любом доме или офисе. Ваша система отопления, вентиляции и кондиционирования воздуха сделает все: от охлаждения летом до сохранения тепла и уюта зимой.
Эта важная система действительно имеет свою цену, но, используя экономичные материалы, такие как ПВХ, вы можете снизить ее стоимость. ПВХ обладает потенциальными преимуществами по сравнению с металлическими системами, поэтому продолжайте читать, чтобы узнать больше!
Преимущества использования ПВХ в системах отопления, вентиляции и кондиционирования воздуха
ПВХ
имеет много преимуществ по сравнению с традиционными металлическими системами отопления, вентиляции и кондиционирования воздуха. Во-первых, ПВХ устойчив к ржавчине и коррозии. Это делает его отличным выбором, если линия должна проходить под домом или находится в бизнесе, где она может подвергаться воздействию газов или выхлопных газов.ПВХ также прочен и долговечен, что позволяет вашей системе выдерживать различные элементы и прослужить ей десятилетия. Кроме того, ПВХ является лучшим изолятором, чем металл, а это означает, что горячий воздух, попадающий в ваш дом, не остывает до выхода из вентиляционного отверстия.
Еще одним важным преимуществом использования ПВХ является его экономичность. Конечно, первоначальные затраты на ПВХ могут быть немного больше, чем на металл, но все остальное делает его рентабельным. Благодаря долговечности и устойчивости к ржавчине и коррозии, стоимость со временем компенсируется.ПВХ не нужно заменять с той частотой, которая может потребоваться для металла.
Использование ПВХ для дренажных линий HVAC
Хотя существует возможность использования ПВХ во всей вашей системе отопления, вентиляции и кондиционирования воздуха, он также очень хорошо работает в канализации системы отопления, вентиляции и кондиционирования воздуха. Системы HVAC делают больше, чем просто охлаждают ваш дом летом; они также осушают ваш дом, вытягивая тепло и влагу из воздуха. Это тепло и влага превращаются в конденсацию, и эту конденсацию нужно куда-то уйти.
Войдите в дренажную линию HVAC.Эта дренажная линия начинается внутри и уносит конденсат наружу. Это может показаться не таким уж большим, но дренажная линия в системе отопления, вентиляции и кондиционирования воздуха чрезвычайно важна — в конце концов, никто не хочет, чтобы конденсат просачивался в остальную часть его дома или офиса!
PVC — отличный выбор для дренажных линий HVAC по многим причинам. Трубы и фитинги из ПВХ обеспечивают водонепроницаемое уплотнение, предотвращающее утечку воды, и эти детали устойчивы к ржавчине!
Материалы для ПВХ систем отопления, вентиляции и кондиционирования воздуха
Знаете ли вы, что вам не нужны специальные продукты для установки системы отопления, вентиляции и кондиционирования из ПВХ? Это правда! Вам просто нужны фитинги для воздуховодов и обычные трубы из ПВХ или ХПВХ.Нет ничего такого, как «ПВХ-труба для систем отопления, вентиляции и кондиционирования воздуха» или ПВХ для конкретных каналов, как в случае с фитингами, потому что обычные ПВХ-трубы уже обработаны, чтобы их можно было использовать в качестве изолятора. Найдите все материалы из ПВХ, необходимые для системы отопления, вентиляции и кондиционирования воздуха здесь, на сайте PVC Fittings Online:
.
Трубопроводы из ПВХ, таблица 40
Фитинги для воздуховодов из ПВХ
Трубопроводы из ХПВХ, таблица 80
Фитинги для каналов из ХПВХ
Установите PVC в вашу следующую систему HVAC
PVC — отличный выбор для систем отопления, вентиляции и кондиционирования воздуха! При строительстве вашего следующего дома вам следует обсудить с подрядчиком возможность использования ПВХ в вашей системе отопления, вентиляции и кондиционирования воздуха.Обновление существующей системы, например переход с металлической системы отопления, вентиляции и кондиционирования воздуха на систему из ПВХ, в уже построенном доме или офисе может быть трудным и дорогостоящим, но не всегда невозможно, поэтому поговорите со своим подрядчиком, чтобы узнать ваши варианты.
Проблемы выхлопных систем труб с ячеистым сердечником (ПВХ и АБС)
Есть проблемы с трубопроводами с сотовым заполнением или другими аспектами вашего дома? Узнайте больше о наших инспекционных услугах здесь
Существуют ли нормативные требования к установкам трубопровода с ячеистой сердцевиной, связанным с выхлопом?
В настоящее время не существует требования, препятствующего использованию трубопроводов с сотовой сердцевиной.В настоящее время это остается на усмотрение производителя в соответствии с инструкциями по установке для каждого устройства. Однако в некоторых городах, таких как Лавленд, штат Колорадо, была принята политика, запрещающая использование трубопроводов с сотовым сердечником в выхлопных трубопроводах. Следующее заявление является выдержкой из Заявления о политике и процедурах компании Loveland BDP-16-01:
ВЫПУСК: Информация от агентств по листингу продукции, производителей продукции и лицензированного инженера-сантехника, работающего в качестве председателя комитета по сантехнике и механике Международного совета кодексов, продемонстрировала, что использование труб из ПВХ с ячеистой сердцевиной для вытяжных вентиляционных труб является целесообразным. не соответствует требованиям Международного жилищного кодекса, как сообщается, не сработала и вызвала опасные для жизни условия, и основные производители таких труб специально предупреждали об этом, что гарантирует запрет на использование таких труб в качестве вентиляционных трубопроводов. на топливных устройствах сжигания.
ДОКАЗАТЕЛЬСТВО: CSA, всемирно признанное и одобренное кодексом агентство по испытаниям и включению продуктов в списки, недавно представило руководство по использованию труб из ПВХ с сотовой сердцевиной для вентиляции топливных устройств сжигания, заявив, что «использование [вентиляции активной зоны ячейки pipe] в качестве отводной трубы для продуктов сгорания больше не разрешено в США и Канаде.
Сообщалось о случаях выхода этого материала из строя в полевых условиях и выделения окиси углерода в жилое пространство… На этом этапе все производители этих продуктов должны были внести поправки в свои инструкции по эксплуатации, чтобы отразить это изменение.”
В дополнительной информации к инструкциям по установке одного из крупнейших производителей труб из ПВХ с сердечником ячеек, Charlotte Pipe, говорится: «Никогда не используйте трубы с ячеистым сердечником из ПВХ или АБС для отвода продуктов сгорания». Информация от других производителей труб содержит аналогичные директивы.
Председатель комитета по сантехнике и механике ICC указывает, что нет списка или тестирования трубопровода с ячеистым сердечником для использования в качестве трубопровода для отвода продуктов сгорания, и он связывает смерть семьи из четырех человек в Аспене в 2008 году с отравлением угарным газом, произошедшим как в результате выхода из строя вентиляционного трубопровода из ПВХ с ячеистым сердечником.
Он также заявляет, что требования кодов, согласно которым продукты, включая вентиляционные трубы из ПВХ с ячеистым сердечником, должны быть протестированы, внесены в списки и маркированы для их предполагаемого использования, не были выполнены этим продуктом. Он также заявляет, что лично был свидетелем отказов и деградации этого продукта в полевых условиях, когда он использовался таким образом.
Вы можете прочитать полный документ о политике города Лавленд здесь.
Итак, что вам теперь делать?
Очень легко узнать, использует ли ваша печь, водонагреватель или бойлер этот тип труб.Вы можете осмотреть выхлопные трубы рядом с прибором и увидеть, есть ли на боковой стенке надпись «сотовый сердечник».
Если это так, рассмотрите возможность проведения оценки поврежденного трубопровода или его замены в будущем квалифицированным подрядчиком по ОВК. Как минимум, рассмотрите возможность установки дополнительного детектора CO в механическом помещении или рядом с поврежденным трубопроводом, чтобы предупредить вас о любых проблемах с дымовыми газами, которые могут возникнуть по мере старения трубопровода. Для получения более подробной информации проконсультируйтесь с подрядчиком по ОВК.
В компании Scott Home Inspection мы всегда ищем этот тип трубопроводов во время инспекций.Когда проблема стала более известной в отрасли и город Лавленд объявил о своем решении, мы пересмотрели наш контрольный список, включив в него визуальный осмотр печи, водонагревателя и выхлопных труб котла на предмет наличия труб с сотовым сердечником.
Если присутствует, мы добавляем комментарий к нашему отчету о проверке, советуя клиенту проверить трубопроводы подрядчиком по ОВК, и как минимум добавить еще один детектор CO в этом месте. Если у вас есть дополнительные вопросы по этой теме, не стесняйтесь писать комментарии ниже.Если эта проблема затрагивает ваш дом или вы нашли эту статью информативной, поделитесь ею, чтобы другие знали об этой проблеме.
Могу ли я использовать трубу из ПВХ для вентиляционного отверстия сушилки?
Эта запись была опубликована 13 марта 2014 г. автором admin.
Когда дело касается вашего дома и продуктов, которые вы используете в нем, вам всегда следует проводить исследования, чтобы убедиться, что вы знаете о мерах безопасности, особенно при работе с электрическими приборами, которые выделяют любое тепло, например сушилкой для одежды.
Можно ли использовать трубу из ПВХ для вентиляции осушителя? Это один из наиболее часто задаваемых вопросов о трубах из ПВХ, но сегодня в Интернете не так много хороших ответов. Можете ли вы использовать ПВХ для вентиляции вашей сушилки? Вот краткое описание использования ПВХ для вентиляции сушилки:
Краткий ответ: Можно, но нельзя.
Почему бы не использовать ПВХ для вентиляционного отверстия сушилки? Труба из ПВХ
отлично подходит для множества различных применений, и ее даже иногда используют для воздуховодов и вентиляции, но есть несколько причин, по которым труба из ПВХ не является отличным выбором для вентиляционных отверстий сушилки.
Например, ПВХ имеет довольно низкую максимальную рабочую температуру. Все трубы и фитинги из ПВХ имеют максимальную рабочую температуру 140 градусов по Фаренгейту. А теперь подумайте, насколько нагревается ваша сушилка. Весь этот горячий воздух и влага, протекающие по трубе годами, обязательно нанесут какой-то ущерб. Это может привести к тому, что пластик станет мягким и в конечном итоге вызовет закупорку.
Во-вторых, трубы из ПВХ известны тем, что создают статическое электричество. Это может подтвердить любой, кто хоть раз разрезал ПВХ трубу пилой (стружка цепляется за трубу как сумасшедшая).Склонность к статическому электричеству, смешанному с горячим ворсом, который собирается в вентиляционных отверстиях сушилки, — верный путь к катастрофе. Это может привести к скоплению ворса и засорению.
В-третьих, использование ПВХ для вентиляции сушилки является нарушением большинства строительных норм и правил. Избавьте себя от стресса / возможных будущих мучений и сделайте это в коде.
Итак, что я ДОЛЖЕН использовать?
Всегда соблюдайте строительные нормы и правила в отношении того, какие материалы использовать / не использовать. При этом мы рекомендуем использовать гладкий жесткий металлический канал для вентиляции сушилки.

РубрикаРазное

ПВХ-SRGL	Пластиковые круглые воздуховоды, соединяемые сваркой (или склеиванием ПВХ до Ø 250).Выполняется в соответствии со стандартом DIN 8062. Трубы диаметром более 500 изготавливаются из листов. Другие материалы, диаметры и толщины стенок доступны по специальному заказу.	Круглые пластиковые трубы
ПВХ-БПФ / ПВХ-BSF	Пластиковое вентиляционное колено с раструбом круглой формы с внутренним упором для соединения труб сваркой (или ПВХ до Ø 250).Изготовлены методом литья под давлением (Ø 50-400), выдувного формования (Ø 450-600) или сварки на сегменте (ПВХ от Ø 700, ПП / ПП / ПП-EL-s / ПЭ / ПВДФ от Ø 560). Сегментные отводы доступны под кодом PVC-BSF.	Пластиковые отводы круглые
ПВХ-RPCF	Концентрический пластиковый редуктор вентиляции с раструбом круглой формы с внутренним упором для соединения труб сваркой (или ПВХ до Ø 250).Изготавливается методом литья под давлением или сборными изделиями.	Концентрический пластиковый редуктор вентиляции
ПВХ-TPCF-90	Пластиковый патрубок с патрубком круглой формы с внутренним упором для соединения труб сваркой (или ПВХ до Ø 250). Изготавливается методом литья под давлением (Ø 50-315) или заводским способом (от Ø 355, ПВДФ от Ø 450).	Пластиковый равномерный тройник 90 градусов
ПВХ-ТПВФ-45	Пластиковый патрубок с патрубком круглой формы с внутренним упором для соединения труб сваркой (или ПВХ до Ø 250). Изготавливается методом литья под давлением (Ø 50-315) или заводским способом (от Ø 355, ПВДФ от Ø 450).	Пластиковый тройник 45 градусов
ПВХ-YSVF	Y-образный переходник из пластика обеспечивает равномерное распределение воздуха в вентиляционных системах.Y-образный переходник имеет ответвлений под 45 ° с разъемами-розетками. Изготовлено методом литья под давлением и быстровозводимое. Доступные материалы на складе: ПВХ поливинилхлорид, PP полипропилен, PPs огнестойкий полипропилен, PE полиэтилен Доступные материалы по специальному заказу: белый ПВХ поливинилхлорид, PP-EL-s электрически огнестойкий, PVDF поливинилиденфторид	Пластиковый тройник с ответвлением 45 °
ПВХ-SPF-45	Пластиковая опора с ответвлением 45 °.Деталь , делающий ответвление для круглой трубы. Подключение к установке осуществляется сваркой. Фитинг имеет торцевое окончание.	Седло с ответвлением 45 °
ПВХ-SPF-90	Пластиковая опора с ответвлением 90 °. Деталь , делающий ответвление для круглой трубы. Подключение к установке осуществляется сваркой.Фитинг имеет торцевое окончание.	Седло с ответвлением на 90 °
ПВХ-MSF	Пластиковая двойная вентиляционная муфта формованная круглая с внутренним упором для соединения труб сваркой (или ПВХ до Ø 250). Изготавливаются методом литья под давлением (Ø 50-400) или сборные (от Ø 450).	Пластиковая двойная розетка
ПВХ-КПФ	Заглушка пластиковая для круглых каналов с патрубком.Изготавливается методом литья под давлением (до Ø 400) или заводским способом (от Ø 450).	Заглушка пластиковая для круглых труб
ГАСК-ХИМО	Фланцевая прокладка EPDM предназначена для соединения пластиковых элементов вентиляционной системы с фланцевыми окончаниями.	Фланцевая прокладка из EPDM
ПВХ-FLSF	Пластиковая розетка с фланцем, изготовленная из заводских материалов.Используется для соединения фланцевых компонентов в круглых пластиковых вентиляционных каналах — например, в вентиляторах или других легко разбираемых элементах. Для фланцевых соединений рекомендуется использовать EPDM PVC-GASKET.	Пластиковая фланцевая розетка
ПВХ-ДАТФ	Пластиковый регулирующий клапан, с пластиной, предназначен для круглых каналов, с патрубками, соединенными сваркой (или склеиванием ПВХ до Ø 250).Изготавливается методом литья под давлением (до Ø 400) или заводским способом (от Ø 450).	Пластиковый регулирующий демпфер
ПВХ-АСВФ-30	Пластиковый угловой патрубок с сеткой 30˚, для соединения труб сваркой (или ПВХ до Ø 250). Изготавливается методом литья под давлением (Ø 50-315) или заводским способом (от Ø 355).	Пластиковый угловой отвод с сеткой
ПВХ-ДАТФМ	Пластиковая регулирующая заслонка для воздуховодов круглого сечения, подготовленная для установки привода, с внутренними патрубками, соединение сваркой (или приклеивание ПВХ до Ø250). Изготавливаются по методом литья под давлением (до Ø400) или сборные (от Ø450). Доступные материалы на складе: ПВХ поливинилхлорид, PP полипропилен, PPs огнестойкий полипропилен, PE полиэтилен Доступные материалы по специальному заказу: белый ПВХ поливинилхлорид, PP-EL-s электрически огнестойкий, PVDF поливинилиденфторид	Регулирующая воздушная заслонка для установки привода
ПВХ-DASQF-V / ПВХ-DASQF-H	Многолопастной пластиковый обратный клапан для круглых воздуховодов из сборных элементов .Обратный клапан доступен в двух вариантах — для вертикальной и горизонтальной установки. Доступные материалы на складе: ПВХ поливинилхлорид, PP полипропилен, PPs огнестойкий полипропилен, PE полиэтилен Доступные материалы по специальному заказу: белый ПВХ поливинилхлорид, PP-EL-s электрически огнестойкий, PVDF поливинилиденфторид	Многолопастный обратный клапан из пластика
ПВХ-SILF	Круглый пластиковый шумоглушитель, разъемы с внутренней резьбой.Амортизирующий материал из минеральной ваты, толщиной 10 мм, внутренняя перфорированная труба покрыта стекловолокном. Акустические параметры проверены IFI Institute for Industrial Aerodynamics GmbH в соответствии со стандартом DIN EN ISO 7234. Доступны длины от 500 до 2000 мм. Доступные материалы на складе: ПВХ поливинилхлорид, PP полипропилен, PPs огнестойкий полипропилен, PE полиэтилен Доступные материалы по специальному заказу: белый ПВХ поливинилхлорид, PP-EL-s электрически огнестойкий, PVDF поливинилиденфторид	Шумоглушитель из пластика
ПВХ-ШР-РМО	Монтажная рамка для установки прямоугольной вентиляции Решетка PVC-SHR-A / -C / -S из пластика на воздуховод круглого сечения. Монтажные рамки для решеток ПВХ-ШР-С могут быть изготовлены на заказ любого размера. Доступные материалы на складе: ПВХ поливинилхлорид, PP полипропилен, PPs огнестойкий полипропилен, PE полиэтилен Доступные материалы по специальному заказу: белый ПВХ поливинилхлорид, PP-EL-s электрически огнестойкий, PVDF поливинилиденфторид	Монтажная рамка для вентиляционных решеток из пластика
ПВХ-SHR-A / PVC-SHR-C / PVC-SHR-S	Пластиковая приточно-вытяжная вентиляционная решетка с регулируемым рядом передних лопастей (версия A) или передних и задних лопастей (версия C) или с неподвижными лопастями под углом 45 ° (версия S).Преимущество решетки PVC-SHR-S в том, что ее можно изготовить на заказ любого размера. Для установки на воздуховоды круглого сечения рекомендуется использовать монтажную рамку PVC-SHR-RMO. Доступные материалы на складе: ПВХ поливинилхлорид, PP полипропилен, PPs огнестойкий полипропилен, PE полиэтилен Доступные материалы по специальному заказу: белый ПВХ поливинилхлорид, PP-EL-s электрически огнестойкий, PVDF поливинилиденфторид	Прямоугольная вентиляционная решетка из пластика
ПВХ-НКСД-R	Круглый пластмассовый вихревой диффузор, изготовленный из листов, подходящих для данного материала , путем гидроабразивной резки.Способ позволяет изготавливать диффузоры различной конфигурации (количество и форма лопаток). Доступные материалы на складе: ПВХ поливинилхлорид, PP полипропилен, PPs огнестойкий полипропилен, PE полиэтилен Доступные материалы по специальному заказу: белый ПВХ поливинилхлорид, PP-EL-s электрически огнестойкий, PVDF поливинилиденфторид	Пластиковый пластинчатый диффузор
ПВХ-ТАГФ	Пластиковое кровельное основание TAGF используется для правильной установки приточно-вытяжных вентиляционных отверстий в системах вентиляции.Основание крыши доступно в различных угловых вариантах (угол наклона крыши): 0˚, 1-22˚, 23-45˚. Доступные материалы на складе: ПВХ поливинилхлорид, PP полипропилен, PPs огнестойкий полипропилен, PE полиэтилен Доступные материалы по специальному заказу: белый ПВХ поливинилхлорид, PP-EL-s электрически огнестойкий, PVDF поливинилиденфторид	Основание крыши из пластика
ПВХ-WDF	Пластиковый выпускной колпак с муфтой для соединения труб в выхлопной системе сваркой.Для вертикального выхода воздуха, обтекаемый дизайн.	Пластиковая вытяжная труба на крыше
