Вентиляция рекуператор своими руками: Рекуператор воздуха своими руками

Приточно-вытяжная вентиляция с рекуперацией тепла своими руками

Вентиляционная установка с рекуперацией это наиболее экономичное на сегодняшний день решение. Но покупка оборудования требует дополнительных затрат. Мы расскажем, как сделать вентиляцию с рекуперацией тепла своими руками, затратив совсем немного средств и времени.

Содержание

1. Эффективность рекуперации тепла
2. Изготовление пластинчатого рекуператора вентиляции своими руками
3. Советы по изготовлению пластинчатого рекуператора для вентиляции
4. Изготовление трубчатого рекуператора своими руками

Эффективность рекуперации тепла

принцип работы рекуператора

Рекуперация – это теплообмен, а в переводе с латыни «возврат использованного». В приточно-вытяжной вентиляции рекуператор отбирает тепло у выходящего из помещения воздуха и отдает его холодному приточному. Зимой разница между температурой отработанного и подаваемого в дом воздуха может достигать 40 градусов. Обычно нагрев происходит за счет отопительных приборов, то есть кошелька жильцов дома.

В жару рекуператор тоже полезен, ведь горячий приточный уличный воздух заставляет интенсивнее работать кондиционеры. Грамотно смонтированный своими руками рекуператор тепла для вентиляции позволит сократить в 4 – 5 раз разницу между температурой входящего и выходящего потоков воздуха.

Преимущества вентиляции с рекуперацией тепла:

• самодельный рекуператор тепла в системах вентиляции имеет КПД не менее 65%;
• вентиляция квартиры с рекуперацией позволяет сэкономить не менее 30% от счетов за электроэнергию;
• очень простая конструкция не выходит из строя, так как в ней нет движущихся деталей;
• теплообменник в рекуператоре тепла системы вентиляции прост в обслуживании и уходе;
• устройство работает без использования электроэнергии;
• рекуперация тепла обеспечивает не только вентиляцию квартиры, но в некоторых случаях регулирует и влажность.

Экономия от теплообмена тем выше, чем больше разница между температурой в доме и на улице.

Изготовление пластинчатого рекуператора вентиляции своими руками

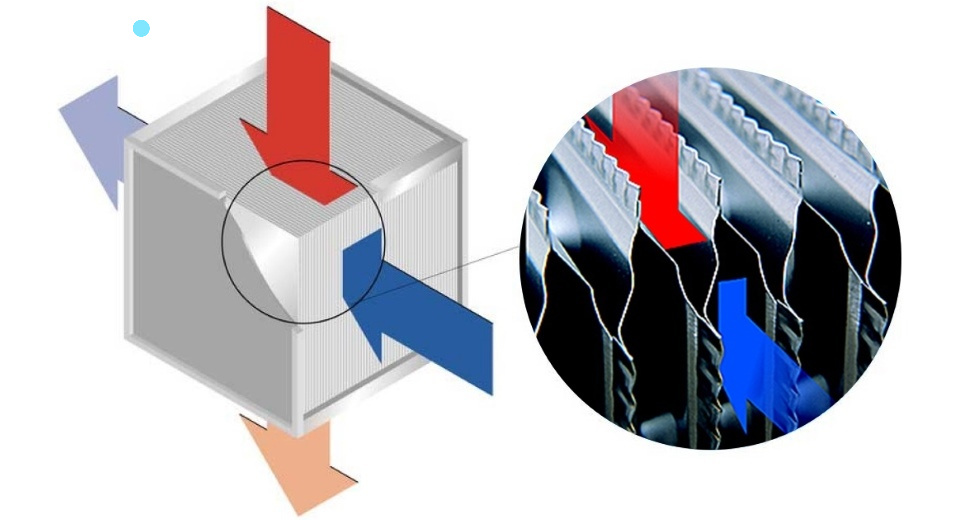

схема движения воздуха в теплообменнике

В пластинчатом рекуператоре для вентиляции потоки входящего и выходящего воздуха разделены пластинами из теплопроводящего материала.

Таким образом, потоки не смешиваются, а тепло отдается.

Система вентиляции с рекуператором пластинчатого типа проста и очень распространена. Сделать своими руками приточно-вытяжную вентиляцию с рекуперацией сможет человек с минимальными навыками механика.

Ход работ:
так размещаются пластины теплообменника

• Основа рекуператора для системы вентиляции – это теплообменник. Пластины теплообменника вырезаются из тонкого листового металла (оцинковки) или текстолита. Необходимо нарезать пластинки 20х30 см. Они должны быть очень ровными и аккуратно вырезанными. Металл лучше всего резать электролобзиком, избегая применения ножниц по металлу;

• Между пластинами делается дистанционная рамка из технической пробки, текстолита или дерева толщиной до 3 мм. Рамки приклеиваются на пластины полиуретановым клеем. Чтобы сопротивление потоку воздуха не было сильным, промежутки между пластинами должны быть около 4 мм.;
• Склеивается конструкция нейтральным герметиком, не вызывающим коррозию;
• Корпус для рекуператора в вентиляции выполняется из жести или пластика, металла или МДФ. Изнутри короб выстилается минватой или другим утеплителем слоем 5 см;
• С противоположных сторон коробки проделываются два отверстия, к которым крепятся фланцы из пластика, равные по диаметру воздуховодным трубам. Все щели тщательно заделываются силиконом;
• Для отвода конденсата из вентиляционной установки с рекуперацией тепла необходимо оборудовать дренажную трубку.

Советы по изготовлению пластинчатого рекуператора для вентиляции

Изготовление трубчатого рекуператора своими руками

трубчатый теплообменник заводского изготовления

Вентиляционная установка с рекуператором трубчатого коаксиального типа собирается легче, чем пластинчатая. Но она более массивна и чем длиннее устройство, тем эффективнее оно работает.

Материалы для изготовления трубчатого рекуператора для вентиляции:

• канализационная труба из ПВХ длиной 200 см и диаметром 16 см;
• гофротруба алюминиевая воздушная длиной 400 см и диаметром 10 см;
• переходники-разветвители диаметром 10 см.

Ход работ:

Гофра растягивается и вставляется спиралью в пластиковую трубу. Каждый из концов гофры крепится к одному из колец разветвителя, обрабатывается герметиком.

С одной стороны в полученное устройство вентилятор вгоняет теплый воздух из комнаты, холодный же воздух с улицы проникает между стенками пластиковой трубы и гофры. Через тонкие алюминиевые стенки тепло передается от отработанного воздуха свежему.

Преимущество этой системы в том, что приточно-вытяжная вентиляция с рекуперацией тепла по сравнению с пластинчатой в меньшем количестве конденсата. И даже его наличие не нарушает действие рекуператора. При этом рекуператор трубчатого типа не подходит для установки в квартире из-за размеров, а вот для частного дома конструкция очень хороша.

Еще один тип системы приточно-вытяжной вентиляции с рекуперацией тепла представлен в видеоролике:

Возможно, КПД приведенных нами вентиляционных установок с рекуперацией тепла ниже, чем у фирменных устройств заводского производства. Но, собрав самостоятельно любую из них, вы значительно экономите средства, а впоследствии получите эффективную установку и комфорт в помещении. Самодельные системы вентиляции с рекуперацией очень часто оборудуют в гаражах и в загородных коттеджах.

Собираем пластинчатый рекуператор своими руками

Главная » Рекуперация » Как сконструировать рекуператор своими руками?

Рекуперация

Автор Евгений Апрелев На чтение 3 мин Просмотров 3. 5к.

• Схема устройства рекуператора, а также используемые материалы
• Основные этапы работ

Проектируя приточно-вытяжную воздухозаборную систему важно понимать, что если не установить специальный подогреватель, помещение будет быстро остывать, особенно в осенне-зимний период. Отличным решением этой задачи является рекуператор, представляющий собой устройство, использующее тепло удаляемого воздуха для нагрева поступающего.

Несмотря на то, что сегодня достаточно много таких механизмов имеется в продаже, многих интересует вопрос – возможно ли сделать рекуператор воздуха своими руками? Оказывается, это вполне реально, поскольку все составные части можно приобрести в свободной продаже или же найти у себя дома.

Схема устройства рекуператора, а также используемые материалы

Для правильного изготовления рекуператора своими руками важно обратить особое внимание на теплообменник, который должен быть пластинчатого типа – так как он поможет сохранить до 65% тепла. Рекуператор воздуха сделать своими руками вполне под силу каждому, кто дружит со слесарным инструментом, поскольку для выполнения этой работы понадобятся молоток, плоскогубцы, ножовка по металлу, угловая шлиф машинка (болгарка), рулетка, уголок и дрель.

Очень важно изначально правильно начертить проект будущего устройства, после чего точно определить размеры всех необходимых деталей. Только после этого можно приступить к поиску нужного материала, а также непосредственному конструированию системы.

Нам понадобятся следующие материалы:

• Текстолит
• Кровельная оцинковка или любой другой материал плоского типа
• Пластиковые фланцы с наконечниками, соответствующие по диаметру с сечением труб воздуховода
• Деревянный брус для закрепления металлической основы в коробе
• Герметик
• Утеплитель
• Силикон

Основные этапы работ

1. Из металлического листа (вместо него можно использовать короб из МДФ) изготавливается небольшой ящик, стенки которого изнутри утепляются стекловолокном или пенопластом, толщиной не менее 50 мм. В коробе выполняются отверстия для входящего и исходящего патрубков холодного и теплого воздуха.
2. Из остатков жести или другого металлического материала нарезаются прямоугольные пластины 300х200 мм, после чего они устанавливаются параллельно друг другу. При этом в качестве заполнения и несущих элементов здесь используется техническая пробка.
3. Данная конструкция помещается внутрь короба, все ненужные отверстия и щели герметично заделываются силиконом, готовый рекуператор устанавливается на предназначенное для него место, все подающие и заборные воздуховоды присоединяются к своим патрубкам.

Существуют и готовые рекуператоры, которые можно свободно купить на рынке или в специализированных магазинах. Единственное, их стоимость достаточно большая, что и вынуждает многих самостоятельно заниматься изготовлением.

Можно сказать, что рекуператор для частного дома своими руками может сделать каждый при подходящих инструментах и материалах.

Польза от рекуператора действительно большая, поскольку он гарантированно экономит денежные средства хозяина на отоплении, сберегая каждый джоуль тепла. Многочисленные отзывы тех людей, кто уже установил такую систему принудительного вентилирования с подогревом, свидетельствуют о том, что такая система действительно работает и приносит пользу.

Вентиляция с рекуперацией тепла: 8 шагов

Введение: Вентиляция с рекуперацией тепла

Вентилятор с рекуперацией тепла используется для подачи свежего воздуха в дом контролируемым образом без потери слишком большого количества тепла в процессе. Агрегат состоит из теплоизолированной коробки с 2 воздуходувками и пластинчатым теплообменником, а также комплектом воздуховодов. Один из вентиляторов вытягивает влажный теплый воздух из дома. Другой вентилятор подает воздух снаружи в дом. Входящий воздух нагревается, когда он проходит рядом с исходящим воздухом внутри теплообменника. Воздуходувки оснащены высокоэффективными двигателями постоянного тока 48 В, а источник питания представляет собой шаговый источник питания. Скорость каждого вентилятора регулируется с помощью импульсно-волновой модуляции (ШИМ), обеспечиваемой микросхемой Arduino или Attiny в цепи. И вытяжной, и приточный воздуховоды фильтруются с помощью автомобильных салонных фильтров.

В связи с этим проектом следует помнить, что создание вентилятора — это только полдела. Монтаж воздуховода занимает столько же времени и сил, как и изготовление блока. Кроме того, в бунгало гораздо проще добавить воздуховоды, чем в многоэтажные дома.

Если агрегат установлен на холодном чердаке, все воздуховоды и сам агрегат должны быть изолированы.

Шаг 1: Шаг 1 Создание теплообменника

Теплообменник — вещь дорогая, если только вы не можете получить материалы из вторых рук. Я использовал более 10 тюбиков одной только мастики, чтобы склеить ее. Если вы можете получить теплообменник или весь блок из 2-х рук, сделайте это.

Я сделал теплообменник из двух текстурированных алюминиевых листов размером 8 футов x 4 фута. Я купил их в магазине металлоконструкций, и они гильотинировали два больших листа на 32 листа размером 2 фута на 1 фут. Я использовал 30 таких листов, чтобы сделать свой теплообменник размером примерно 12 x 24 x 8 дюймов. Размер теплообменника будет определять размер коробки. Не делайте его слишком большим для люка доступа на чердак.

Алюминиевые листы укладываются друг на друга с помощью клея-мастики, чередующегося на каждом втором слое Перед началом внимательно посмотрите на рисунки, и вы должны увидеть, что между каждым вторым слоем есть чередующиеся промежутки листа, по углам Например, слои 2 и 3 являются зазорами в этом углу.На схеме выше показан рисунок мастики (показан синим цветом) для каждой пластины, нечетные слои показаны на одном изображении, а четные слои показаны на Обратите внимание на направление воздушного потока: на каждом слое поток воздуха идет в противоположном направлении. 0005

Листы довольно тяжелые, поэтому я использовал маленькие шарики (показаны красными точками на схеме), встроенные в мастику, чтобы предотвратить раздавливание бутерброда во время застывания мастики.

Я также сделал приспособление, состоящее из плоского куска МДФ с 4 блоками размером 4 x 2 дюйма, торчащими из него вертикально, чтобы пластины оставались выровненными. Как только вы начнете использовать мастику, вам понадобится любая помощь, которую вы можете получить, и вы хотите, чтобы готовый теплообменник напоминал прямоугольный блок, а не винтовую лестницу.

Шаг 2: Шаг 2 Создание коробки

Я использовал 3/4-дюймовый морской фанеру для корпуса корпуса, но, вероятно, подойдет и обычная фанера. Не используйте ДСП или МДФ, так как внутри будет влажно.

Размер коробки примерно 4 фута x 2 фута 6 дюймов x 12 дюймов в глубину. Размер зависит от вашего теплообменника и размера вентилятора, а также от размера вашего чердачного люка! Я выровнял коробку внутри экструдированным полиуретаном высокой плотности (у меня была кипа этого подвесного Я использовал лобзик и пилу для гипсокартона, чтобы придать ей форму, и склеил части вместе с помощью клея-мастики, не содержащего растворителя. Когда коробка была готова, я использовал 5-дюймовую кольцевую пилу, чтобы сделать 4 отверстия в задней части коробки. С таким же успехом подойдет и лобзик.

Я вырезал 4 куска подземного электрического канала длиной 12 дюймов и 5 дюймов (обычно красного цвета) и вклеил их в коробку через отверстия, запечатав края мастикой, не растворяющей растворитель.

Я добавил две фанерные перегородки и пенопласт , как показано на рисунке, чтобы убедиться, что все отсеки 1, 2, 3 и 4 разделены. Воздух может проходить из отсека 1 во 2 через теплообменник. Воздух может проходить из отсека 3 в отсек 4 через теплообменник.

Шаг 3: Шаг 3 Добавление воздуходувок в ящик

Вентиляторы на 48 В, аналогичные модели AVC BNTA1769Y8U, которую я купил на ebay. Дельта также делает соответствующий. Это центробежные вентиляторы, а не вентиляторы, но я буду использовать оба термина по своему усмотрению :-). Этот тип воздуходувки может подавать много воздуха под давлением, является энергоэффективным и, что важно, не требует внешнего кожуха. Форма отсека, в котором находится вентилятор, не имеет большого значения, но впускное отверстие вентилятора (внутренний диаметр около 125 мм) должно точно соответствовать диаметру впускного патрубка (обеспечивается красным 5-дюймовым воздуховодом). Максимальный зазор около 2 мм вокруг для лучшей производительности / низкого уровня шума,

У этих вентиляторов по 4 провода. Черный для заземления: красный для 48 вольт: желтый для входа ШИМ: синий для выхода датчика Холла. Для управления скоростью вы подаете полное питание 48 В и землю, а также подаете низкое напряжение ШИМ 0–5 В от вашего контроллера к желтому в зависимости от скорости, которую вы хотите. Ваш контроллер должен иметь общую землю. Вы также можете подключить датчик для более точного управления вентилятором или просто для контроля его скорости. Поскольку сам двигатель имеет электронику для обработки ШИМ-сигнала, ваш контроллер может быть маломощным миллиамперным устройством, таким как atmel attiny. т.е. не требуются силовые транзисторы, радиаторы и т. д.

Я закрепил воздуходувку 5-миллиметровыми болтами на небольшом участке фанеры. Убедитесь, что болты имеют правильную длину. Затем я установил слой / воздуходувку на алюминиевые угловые кронштейны, используя 6-миллиметровые болты с нейлоками, и прикрутил к разделителю и коробке (через изоляцию) 70-миллиметровыми шурупами для дерева. Я вырезал прорези 6 мм x 10 мм в алюминиевом кронштейне, чтобы обеспечить регулировку, которая помогла центрировать воздуходувки над втулками. Заземлите воздуходувки и просверлите отверстия в отсеках 1 и 3 для проводки. Протолкните проводку через отверстия и заклейте мастикой.

Шаг 4: Шаг 4 Закрывание ящика

Вам нужно решить, что извлекать, а что поставлять. Итак, давайте выберем Отсек 1 — это подача свежего воздуха снаружи. Вентилятор в отсеке 1 вверху слева всасывает воздух и нагнетает его через теплообменник в отсек 2 справа внизу на рисунке. 5-дюймовая труба из задней части отсека 2 идет к приточному воздуховоду в доме и подает подогретый свежий воздух в спальни и жилые комнаты.

Отсек 3 всасывает воздух из дома (ванные комнаты, душевые и кухня) и нагнетает его через теплообменник в отсек 4, который является выпускным и выходит из здания через крышу или, например, через фронтон.0005

В нижней части отсека 4 необходимо установить слив, поскольку в этом отсеке будет образовываться конденсат. Я просверлил отверстие диаметром 16 мм и добавил к нему медную трубку для герметизации. Я добавил к этой меди лебединую шею и добавил садовый шланг, позволив ему спускаться вниз и выходить из здания (через фронтон чердака). становится холоднее.

Добавьте утепленную спинку и прикрепите к коробке. Я добавил несколько слоев защиты от сквозняков по периметру, а также по границам, разделяющим отсеки 1 и 4. В этот момент дела пошли плохо, поэтому я просто прикрутил заднюю часть 70-миллиметровыми винтами. Без петель и застежек. Позже возможно.

Шаг 5: Шаг 5 Добавление фильтров

Вход в отсек 3, который представляет собой вытяжку из здания, насыщен влагой и должен быть отфильтрован.

Я получил несколько новых салонных салонных фильтров от BMW 5 серии. Они были прямоугольными размером примерно 150 мм x 300 мм, что казалось достаточно большим. Я создал корпусную коробку из еще немного синего утеплителя и добавил крышку, на которой был еще один кусок 5-дюймового воздуховода. Крышка уплотняется вокруг коробки с помощью дополнительной защиты от сквозняков и удерживается на месте оцинкованной лентой и винтами. (становится все грубее как мы идем, но это работает.) Единственная проблема в том, что вам нужна отвертка, чтобы заменить фильтры.Я добавил фильтр в отсек на входе подачи 1 также

Я подвесил коробку к стропилам с помощью старой веревки и скоб, прикрепленных к коробке с обеих сторон. Они рекомендуют не класть эти вещи на балки, чтобы предотвратить передачу шума.

Шаг 6: Шаг 6 Питание и управление двигателями

Я купил новый блок питания на 48 В через ebay. что-то вроде MeanWell, RS-100-48. Это подает 48 вольт и заземление на оба вентилятора.

Отдельно у меня есть зарядное устройство для мобильного телефона на 5 В для питания схемы с чипом attiny85. Обратите внимание, что земля для этой цепи должна быть подключена непосредственно к земле выход питания 48В. Преимущество аттини в том, что он стоит около 2 евро.

см. другие инструкции по программированию одного из них с использованием Arduino Uno https://www.instructables.com/id/Program-an-ATtiny-…

Несколько дополнительных замечаний по программированию attiny здесь ::

— Вы должны добавить аппаратную поддержку для чипов Attiny, загрузив и сохранив файлы поддержки в правильном расположении файлов

. Затем вы программируете Arduino в качестве программатора, загружая скетч ArduinoISP в Arduino. Целевая плата, выбранная на этом этапе, — это ваша Arduino Uno 9.0005

-Следующий шаг — подключить Arduino к Attiny через макетную плату, добавить конденсатор и выбрать целевую плату в качестве модели Attiny. В зависимости от того, какую версию IDE вы используете, вам может потребоваться выбрать отдельные параметры, такие как процессор платы и часы.

Шаг 7: Шаг 7 Эскиз контроллера Attiny85

Этот скетч будет выводить два разных выхода ШИМ на контакт 0 и контакт 1 attiny. Также, если кнопка нажата, она будет выводить два разных ШИМ (более высокая скорость) и запускать таймер, а когда таймер истечет, он вернется к низкой скорости.

См. прикрепленный скетч Arduino. Воздуходувки, которые я использовал, были очень высокоскоростными, но в итоге я остановился на двух разных моделях. Оба требовали небольшой доли полной скорости 75/254 и 35/254, как показано на эскизе.

Я пришел к этим цифрам, основываясь на спецификациях вентиляторов, а также приложив руку к вентиляционным отверстиям в потолке. Обычно я думаю, что они будут выдавать 400 кубических футов в минуту на полной скорости, и я подсчитал, что дом может работать со 100 кубическими футами в минуту. Если вентиляторы работают на полной скорости, они слишком навязчивы с точки зрения шума и высасывают тепло из дома. Я просто позволяю ему все время работать на этой низкой скорости, и, исходя из расчетов, он должен потреблять примерно столько же электричества, сколько лампочка на 60 Вт, а также терять небольшой процент тепла. Кнопку увеличения скорости я тоже не подключал.

Результаты работы в течение 1 года. Система полностью устраняет любой конденсат на окнах спален в ночное время и на окнах кухни. В доме теплее, потому что окна не открыты, а ручное отверстие в вентиляционных отверстиях забито. Из дома также исчезают запахи

Дополнительно я измерил температуру инфракрасным термометром и сравнил ее с показаниями в доме друзей. У них есть коммерческая система HRV, которая является лучшей из лучших. Это дало идентичные результаты по эффективности, но не выиграло на этапах красоты 🙁

http://www.engineeringtoolbox.com/heat-recovery-ef…

Этап 8: Шаг 8 Последние слова

— все воздуховоды были изолированы на холодном чердаке. Жесткая 6-дюймовая труба использовалась как для приточной, так и для вытяжной магистрали с 4-дюймовым воздуховодом, отводом которого было близко к выпускному отверстию. Помните, что работа с воздуховодом составляет более половины работы и, вероятно, половину общей стоимости.

— Если вы используете жесткие воздуховоды, вам следует использовать гибкие воздуховоды небольшой длины для соединения блока с воздуховодом, чтобы предотвратить передачу вибрации и шума.

-Вытяжной воздух из отсека 4 должен выпускаться наружу. Я просверлил алмазным керном фронтон дома и воткнул трубу. Если вы выпустите вытяжку на чердак, ваш чердак станет туманным и сырым. Вам нужно будет поставить решетку на все воздуховоды, которые выходят из здания, иначе вторгнутся всевозможные существа. Я использовал нержавеющую сетку из нержавеющей стали и большую стяжку. Сетку я получил от защиты от брызг на сковороде.

— Не ставил отсечку на случай пожара в доме или блоке. Возможно, датчик температуры может быть хорошей идеей, Arduino может использовать входной датчик.
