Приточная вентиляция с подогревом — виды, расчет и монтаж

Микроклимат в помещении — очень важная составляющая для комфортного проживания или труда. Поэтому система вентиляции, как и подогрева, должна быть четко продумана.

В данной статье мы рассмотрим основные аспекты изготовления приточной вентиляции с подогревом воздуха своими руками.

Содержание статьи

• В каких случаях применяется приточная вентиляция с подогревом воздуха
• Виды систем
• Принцип работы
• Детали, составляющие систему вентиляции
• Особенности и нюансы технологического процесса монтажа приточной вентиляции с подогревом воздуха
• Как делается приточная вентиляция воздуха с подогревом своими руками
  • Схемы и чертежи
  • Расчеты
  • Монтаж

В каких случаях применяется приточная вентиляция с подогревом воздуха

Приточная вентиляция отличается тем, что она берет воздух снаружи, в отличие от большинства систем кондиционирования. В итоге воздух не просто охлаждается или нагревается, но и обогащается кислородом. Приточная вентиляция с подогревом воздуха используется в тех помещениях, где нужен чистый и теплый воздух постоянно.

Она может отлично работать и в квартире, и в частном доме, и в производственном помещении. Специальная конструкция не позволяет смешиваться уже отработанному воздуху из помещения и свежему нагретому. Это одновременно и система очистки воздуха, и его обогрева. Приточный клапан в стену с подогревом чаще всего монтируют в квартирах и частных домах, где есть пластиковые окна, поскольку с ними естественная вентиляция невозможна.

Виды систем

Приточная вентиляционная установка с подогревом воздуха выпускается в нескольких типах. Это может быть центральная вентиляция, которая обогреет большое производственное помещение, или офисный центр, а может быть индивидуальная, например, в квартиру или в частный дом.

Помимо этого, все системы вентилирования с подогревом подразделяются на следующие типы:

1. С рекуперацией. По сути, это система теплообмена, когда входящие массы соприкасаются с выходящими и обмениваются теплом. Подходит такой вариант только для регионов с не очень холодной зимой. Эти системы относятся к пассивным вентиляционным схемам. Лучше всего их располагать возле батарей отопления.
2. Водяные. Такая приточка с подогревом работает или от бойлера, или от батареи центрального отопления. Ее основное преимущество — экономия электроэнергии. Приточная вентиляция с водяным подогревом воздуха пользуется особой популярностью у потребителей.
3. Электрические. Требуют расход электричества достаточно существенный. По принципу работы это простой электрический тэн, который нагревает воздух при его постоянном движении.

Прежде чем остановить свой выбор на одной конкретной модели, рекомендуется сесть и посчитать, сколько электроэнергии придется потратить, чтобы нагреть вашу квартиру или частный дом.

Могут различаться приточные вентиляции и по способу  нагнетания воздуха в помещение. Есть естественные варианты, а есть принудительные, когда забор воздуха производится при помощи вентиляторов. Различаются также типы вентиляции по типу управления. Это могут быть ручные модели или автоматические, которые управляются при помощи пульта или со специального приложения на телефоне.

Принцип работы

Приточная вентиляция с подогревом очень проста по принципу работы. На первом этапе через воздухозаборник происходит затягивание воздуха и фильтрация его от крупного мусора и насекомых. После этого осуществляется передача воздуха непосредственно на корпус прибора.

На следующем этапе происходит конкретная очистка поступаемого воздуха от всех мелких частиц. Для этого в приточке есть несколько тонких фильтров для разной степени очистки.

После тщательной очистки воздух поступает непосредственно к нагревательным элементам. Если на устройстве есть возможность контролировать нагрев, то он происходит только в пределах заданных показателей. После нагрева стартует еще один процесс очистки, при котором воздух освобождается не только от пыли, но и от цветочной пыльцы, других аллергенов и запахов.

В итоге в помещение поступает очищенный и достаточно теплый воздух, температуру которого можно контролировать с пульта управления.

Детали, составляющие систему вентиляции

Приточная вентиляция с подогревом воздуха для квартиры включает в себя несколько основных деталей, от которых зависит качество работы всей системы. К таким деталям относятся:

1. Воздушный фильтр.
2. Отсечный клапан.
3. Нагреватель.
4. Вентилятор, который загоняет воздух.
5. Глушитель шума. Он делает работу всего устройства максимально тихой.

Наиболее важными деталями в приточной вентиляции являются воздушный (отсечный) клапан, элемент фильтрации и нагреватель. При помощи воздушного клапана воздух будет попадать в вентиляцию только тогда, когда это необходимо. Фильтрация максимально очищает весь поступающий воздух и препятствует попаданию в дом частичек пыли.

Благодаря вентилятору воздух поступает изнутри в помещение. Если устройство выключить, то забор воздуха осуществляться не станет.

По принципу работы и своим характеристикам приточка с подогревом для квартиры не подходит для тех помещений, где слишком много влаги и постоянно образуется газ. Поэтому приточку лучше не вешать на кухню и в ванну.

Особенности и нюансы технологического процесса монтажа приточной вентиляции с подогревом воздуха

Монтаж приточной вентиляции не сложен для профессионала. В принципе, технологический процесс не имеет большого количества сложностей. В первую очередь, чтобы предотвратить конденсацию, нужно участок до входа в устройство изолировать при помощи рулонного утеплителя.

Воздуховоды необходимо закрепить на стене или на потолке. Чтобы не возникало лишней вибрации, рекомендуется закрепить вибрационные круглые вставки между установкой и сетью. Приточная вентиляция с подогревом и охлаждением воздуха должна располагаться так, чтобы вентиляционные решетки были направлены на места максимального скопления людей.

Если речь идет о крупном производственном помещении, то обязательно предварительно произвести расчет мощности оборудования, исходя из показателей давления, шума, а также загрязненности и температуры помещения.

Гораздо проще происходит монтаж оборудования в простой квартире или частном доме. Для этого используются компактные установки с небольшими размерами. Если в помещении имеются пластиковые окна, значит, естественная вентиляция невозможна, а потому придется монтировать приточную принудительную модель.

Приточный клапан с подогревом может крепиться как в стену, так и в потолок, все зависит от дизайна помещения и личных предпочтений хозяина.

Как делается приточная вентиляция воздуха с подогревом своими руками

Для тех, кто имеет желание сделать приточную вентиляцию в частном доме своими руками, можно сказать, что это не сложно. Главное – подойти к процессу очень тщательно и не торопиться. Если неправильно создать чертеж и произвести расчеты, устройство будет работать неверно, что скажется на воздухе внутри помещения и на температуре.

Схемы и чертежи

Прежде чем приступить к монтажу устройства, необходимо на бумаге полностью осуществить свой замысел. Чертеж должен быть со всеми размерами и направлениями, так будет удобней монтировать готовую систему и производить расчеты. На клапанах обязательно пометьте наличие решеток и заслонок. В схеме должны быть учтены следующие нюансы:

1. Движение воздуха должно идти от чистых помещений к загрязнённым, то есть от спальни к кухне и санузлу.
2. Клапан приточной вентиляции с подогревом должен располагаться во всех комнатах и помещениях, где нет вытяжки.
3. Каналы вытяжки должны быть везде одинакового размера, без расширений или сужений.

Обязательно необходимо просчитать все помещения и, в том числе, цокольные этажи, при необходимости сделать в них естественную циркуляцию воздуха при помощи отверстий.

Расчеты

Для того чтобы устройство полностью выполняло свои функции, необходимо как можно точнее рассчитать его мощность. Для этого понадобятся все параметры помещения. В том числе количество этажей, площадь комнат,  планировка помещения, количество людей, которые одновременно могут там находиться, а также наличие техники в виде компьютеров или станков.

Монтаж

Для того чтобы смонтировать приточную вентиляцию, необходимо иметь следующие инструменты:

1. Перфоратор.
2. Гаечные ключи.
3. Кувалда.
4. Шуруповерт.
5. Молоток.
6. Трещоточный ключ.
7. Струбцина.

В первую очередь, необходимо приготовить место и выбрать размер отверстия. При помощи алмазного бура или перфоратора нужно просверлить отверстие с уклоном в сторону улицы. Затем в эту дыру вставляется труба. По диаметру она должна быть больше, чем диаметр вентилятора.

После этого устанавливается вентилятор, а все щели между трубой и стеной запениваются. Затем прокладываются каналы для проводки. В некоторых помещениях проводку удобно соединить со включателем, это даст возможность автоматически включаться системе вентиляции после того, как в помещении зажигается свет.

В финале устанавливаются все оставшиеся детали, в том числе шумопоглотители, датчики температуры и все фильтры. Важно постоянно сверяться со схемой, чтобы не допустить ошибок при монтаже. На концы системы крепятся решетки.

В итоге всю систему необходимо проверить. Это сделать просто: нужно к решеткам поднести лист бумаги. Если он колышется хотя бы незначительно, значит, вентиляция работает.

Важно отметить, что в последнее время люди все больше загораживаются от постороннего шума. В итоге, вместе со звуками, мы прекращаем доступ свежего воздуха в помещение. Это провоцирует и аллергические реакции, и болезни верхних дыхательных путей.

Поэтому в любом помещении, будь то офис или квартира, должна стоять вентиляция. А чтобы при этом не замерзать, вентиляцию следует устанавливать с подогревом. Тогда будет и здоровью полезно, и тепло.

Вентиляция с подогревом воздуха — Ventilyaziya.ru

Приточная вентиляция, в которой всегда подогревается воздух – один из способов для сохранения комфортного микроклимата внутри помещений. Количество подогреваемого воздуха и другие настройки регулируются пользователем в зависимости от текущих потребностей. Вентиляция с подогревом отличается простым монтажом и широким выбором.

Содержание

1. В каких случаях применяется?
2. Типы вентиляции с подогревом воздуха
3. Пассивные
4. Активные
5. На стену
6. Водяной нагреватель
7. Электрический нагреватель
8. Бризер
9. Управление подогревом воздуха в приточной вентиляции
10. Автоматический
11. Ручной
12. Принцип работы
13. Приточная вентиляция в помещениях разных типов
14. Частный дом
15. Квартира
16. Бассейн
17. Как делается приточная вентиляция воздуха с подогревом своими руками?
18. Схемы и чертежи
19. Особенности монтажа
20. Заключение

вентиляция с подогревом воздуха

Главное отличие приточных вентиляционных систем – в том, что к ним воздух поступает снаружи. Большинство систем кондиционирования работаю по несколько иному принципу. Воздух не только повышает или понижает температуру, его состав становится обогащённым кислородом. Если внутри помещения возникает постоянная необходимость в тёплом и обогащённом воздухе – решение будет актуальным.

Система отлично подходит для объектов разных типов:

1. Производственные помещения.
2. Квартиры.
3. Частные дома.

Отработанный состав и тот, что выходит из оборудования, не смешиваются друг с другом благодаря современной конструкции. Система одновременно работает на обогрев и очистку. Обычно монтируют их в квартирах и частных домах с пластиковыми окнами. Ведь в таких условиях естественная вентиляция связана с некоторыми сложностями.

приточная вентиляция с подогревом

Вне зависимости от типа конструкции включают следующие основные элементы:

• Электрические тэны или водяные нагреватели.
• Электрические тэны или калориферы. Обогревают входящие воздушные массы.
• Фильтр, чтобы очищался входящий воздух. Но их нужно менять минимум каждые полгода.
• Клапан приточной вентиляции. Он блокирует проход для горячего или холодного воздуха в зависимости от того, какое стоит время года. Электропривод делает работу этого компонента автоматической.
• Воздухообразная решётка. Нужна для эстетического оформления, служит своеобразным барьером.

Есть детали, которые не относят к обязательным:

1. Рекуператоры.
2. Глушитель шума.
3. Диффузоры.
4. Вентиляторы.

Пассивные

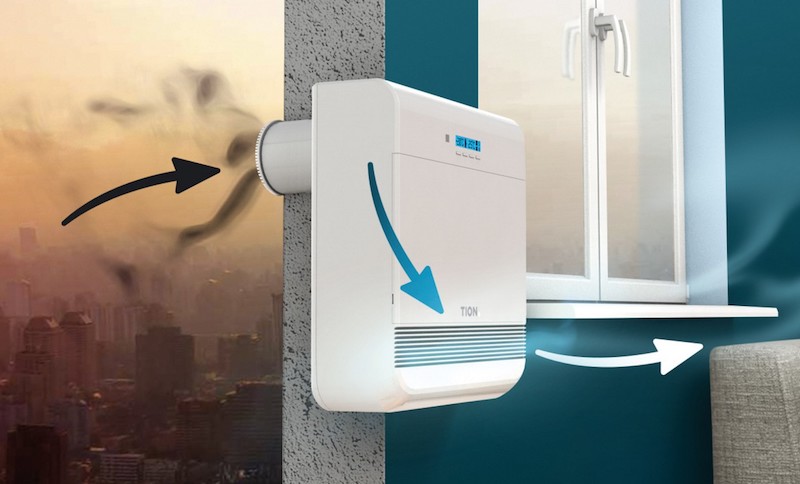

По сути, это клапан приточной вентиляции. За счёт перепада температур и давления воздушные массы поступают внутрь системы. Такие конструкции регулируются вручную, либо автоматически.

Но в зимнее время перепад температур может оказаться слишком большим, из-за чего эффективность решения вызывает серьёзные вопросы. Тепло не удастся сохранить надолго.

Активные

вентиляция с подогревом воздуха

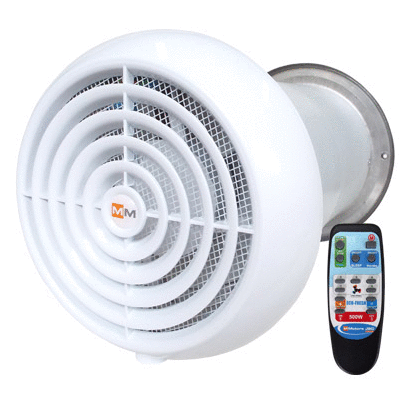

Интенсивность подачи свежего воздуха в этом случае можно регулировать. Для отопления помещений подобные решения становятся более востребованными. По принципу работы бывают водяными и электрическими. Приточная вентиляция с подогревом воздуха выбирается в зависимости от потребностей конкретного заказчика.

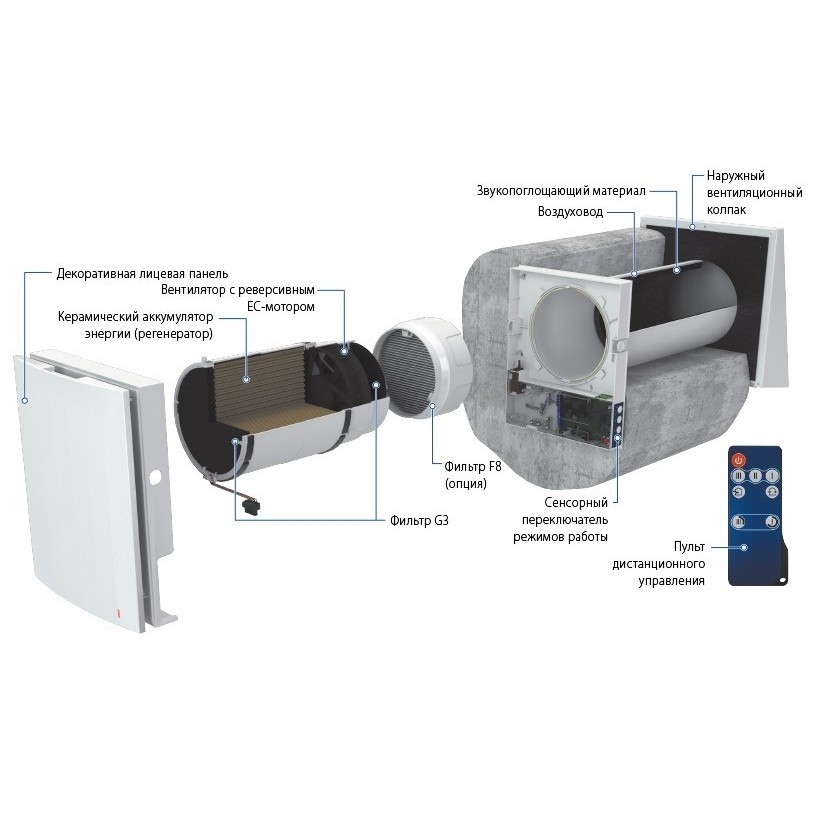

На стеновые поверхности крепится компактный корпус устройства. Диаметр рабочих отверстий уменьшается, если рабочая температура достигает определённых показателей. В комплекте есть пульт управления и ЖК дисплей. Нагреву воздуха способствует место расположения системы рядом с радиаторами отопления.

Главный принцип – в том, что воздух проходит по целой системе из каналов и трубок. Внутри них циркулирует горячая вода или специальная разновидность раствора. Непосредственно в централизованную систему встраивается теплообменник, именно внутри него организуется основной рабочий процесс.

Электрическая энергия преобразуется в тепловую, поэтому наличие соответствующего источника обязательно.

Если система состоит из нескольких элементов, то её называют наборной. В противном случае речь идёт о стационарных агрегатах, которые тоже обеспечивают обогрев приточной вентиляции.

Электрический нагреватель

В установку встраивают так называемый канальный калорифер, который и работает от сети. Простой и быстрый монтаж – главные причины популярности такого оборудования. Система начинает функционировать сразу после подключения устройства к источнику энергии.

Такие установки легко монтируются с любыми системами, при этом их положение может быть горизонтальным или вертикальным. Компактные размеры способствуют тому, что свободного места остаётся достаточно много. Установка обеспечивает надёжную и стабильную работу на протяжении долгого времени.

Бризер

бризер

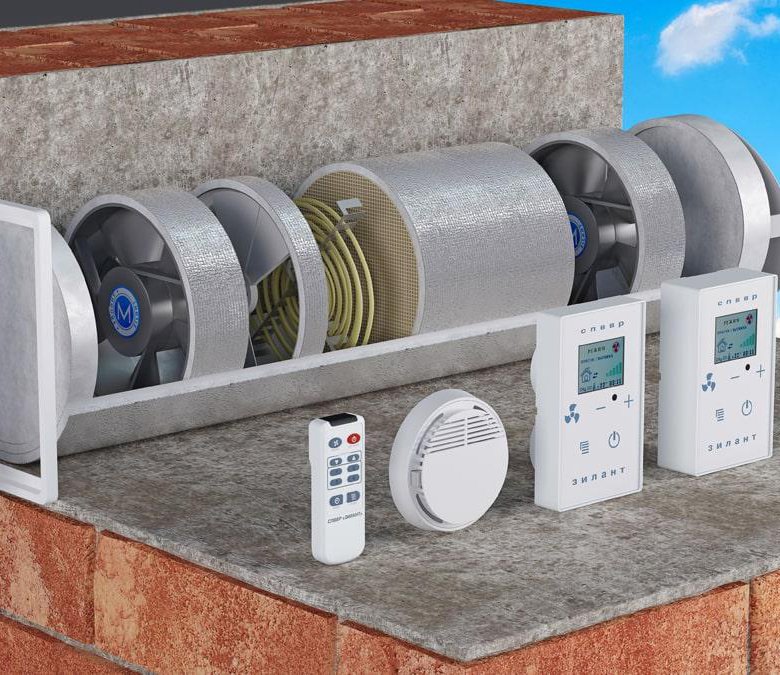

Бризером называют компактные устройства, которые тоже входят в приточную вентиляцию. Принудительно подаёт воздух в помещение с улицы, очищая состав и создавая оптимальный микроклимат. Можно обеспечить рабочий процесс, не открывая окна наружу.

Конструкция оснащается соответствующими компонентами:

• Блок управления.
• Датчики.
• Система фильтрации, удаляющая любые частицы пыли.
• Нагреватель.

Очистка начинается от грубой и доходит до сверхтонкой разновидности. Керамический нагревательный элемент задаёт определённую температуру. Блок вентиляторов отвечает за организацию движения воздушных потоков.

Такие устройства выпускаются моноблочными. Все компоненты уже собраны в одном корпусе, никаких дополнительных операций и приспособлений не требуется. Чем толще защитные элементы – тем лучше, они обеспечивают дополнительную изоляцию для оборудования. Его стоимость сохраняет доступный уровень.

управление подогревом воздуха в приточной вентиляции

Режим управления такими системами может быть ручным, либо автоматическим.

Автоматический

MagicAir – умная система управления, которая отвечает за указанный режим. Это маленькое устройство, которое раздаёт команды для другой техники, при необходимости меняет показатели по микроклимату внутри помещения.

Базовая станция управляет другими элементами в зависимости от того, какой должен поддерживаться уровень углекислого газа. 800-1000 ppm считается комфортным уровень. При превышении этого уровня могут появиться неприятные ощущения у всех людей, которые находятся внутри. Но устройство способно делать так, что уровень углекислого газа никогда не выходит за определённые рамки.

Ручной

Конструкцией управляет оператор. Он находится непосредственно в щитовой комнате, либо за пультом управления. С панели управления выбирают режим, в котором будет работать вентилятор. Последовательность запуска как раз зависимости от климатических условий в настоящее время. Регулировать имеющиеся настройки достаточно просто, с этим справится любой пользователь.

принцип работы приточной вентиляции с подогревом

Работа предполагает выполнение оборудованием конкретной схемы:

1. Через воздухозаборник проходят массы воздуха. Конструкция обычно оснащена пластиковой решёткой закрытого типа. Здесь происходит первичная фильтрация.
2. Массы переходят во внутренний корпус прибора. Обычно используют изоляционные трубы, чтобы защитить изделие от воздействий из окружающей среды. Для стыков обязательна герметизация.
3. Специальные встроенные приборы-фильтры проводят очистку от элементов крупного и среднего размера.
4. Масса переходит к нагревателю и остаётся там, пока не наберётся необходимая температура. Устройство предполагает корректировку этого показателя, потом его уровень будет поддерживаться автоматически.
5. Потом организуется повторная двухступенчатая фильтрация.

Монтаж отнимает минимум времени, на него редко уходит больше часа.

принцип работы приточной вентиляции с подогревом воздуха

Функциональное назначение влияет на то, какие требования будут предъявляться к установке в том или ином случае.

Частный дом

Нужно, чтобы за 1 час внутри помещения обновлялось до 100% воздуха. Это правило касается территорий, где люди находятся постоянно. Если никого нет, за 1 час должно обновляться 20%. Или за 5 часов обновляется весь состав.

Приточные системы для таких объектов выбирают, если остальные решения в этом направлении оказались неэффективными. Установки для загородных домов выпускаются только несколькими производителями, поэтому выбор не очень большой.

Квартира

приточная вентиляция с нагревом воздуха в квартире

В этом случае пассивных систем вентиляции будет достаточно. 100 м3/в час – оптимальная производительность для модулей. Такой показатель требуется на каждые 5-7 квадратных метров. 350 м3/ час – достаточная производительность для трёхкомнатной квартиры, чья площадь достигает 60 м2 и больше.

Бассейн

Здесь важной задачей становится поддержание определённого уровня влажности внутри помещения. Скорость потока воздуха нужна до 0,2 мc. При этом уровень шума не должен превышать 60 ДБ.

Особых проблем возникнуть не должно. Важно не торопиться, тщательно подойти к процессу. Достаточно правильно провести расчёты и подобрать чертежи для получения результата.

приточная вентиляция воздуха с подогревом своими руками

Схемы и чертежи

Главное – не забыть о размерах и направлениях. Тогда монтаж и расчёты будут упрощаться. При этом воздух всегда движется от чистых помещений к загрязнённым. Во всех комнатах обязательно наличие клапана. У них отсутствуют сужения и расширения, размеры всегда одинаковые.

Особенности монтажа

монтаж вентиляции с подогревом

Сначала готовят место, выбирают размер отверстий. Уклон у него должен быть в сторону улицы. Труба по диаметру должна быть больше вентилятора. После вставляют сам вентилятор, предварительно запенив все имеющиеся щели. Отдельно идут каналы для проводки.

Все оставшиеся детали ставятся на последних этапах.

Решётки крепят на концы.

Приточная система вентиляции может быть смонтирована не только в частных домах и на промышленных объектах, но и внутри квартир. Надо только заранее посчитать, насколько эффективно в результате работает воздухообмен. Обязательно учитывают «сушку» воздуха.



Вентилятор с рекуперацией тепла

Вентиляторы с рекуперацией тепла (HRV) или системы вентиляции с рекуперацией энергии (ERV) в авангарде инноваций передают тепло или холод от несвежего отработанного воздуха к свежему приточному воздуху. Это сбалансированное вентиляционное решение удаляет избыточную влагу, запахи и загрязнения, экономя энергию и повышая комфорт.

Как работает система HRV/ERV?

Вентиляционная система с рекуперацией тепла всего дома работает непрерывно, вытягивая влажный, спертый воздух из влажных помещений (кухни, ванные и подсобные помещения) и подавая свежий, отфильтрованный воздух в жилые помещения (спальни, гостиные, столовые). до

90% тепла вытяжного воздуха рекуперируется теплообменником агрегата и используется для нагрева поступающего свежего воздуха. Время установки разное.

Важность качества воздуха в помещении

В среднем люди проводят 90% своего времени в помещении, поэтому чистый воздух в помещении необходим для оптимального здоровья. К сожалению, во многих домах и на предприятиях воздух загрязнен.

ЛОС, пыльца, газ радон, смог, плесень, пары и запахи ухудшают здоровье воздуха в доме. Загрязнение воздуха внутри помещений может особенно беспокоить людей с хроническими заболеваниями, ослабленной иммунной системой, плесенью или чувствительностью к химическим веществам.

Системы

Zehnder помогают предотвратить рост плесени, удаляя излишнюю влагу, которая образуется при принятии душа, приготовлении пищи, мытье посуды, стирке и других домашних делах. Все виды плесени производят аллергены и раздражители, а некоторые виды плесени также выделяют потенциально токсичные вещества, называемые микотоксинами. Хотя воздействие плесени на открытом воздухе редко вызывает беспокойство, рост плесени внутри помещений обычно вызывает проблемы со здоровьем у жильцов. Немедленные или отсроченные аллергические реакции могут быть вызваны прикосновением или вдыханием плесени или спор плесени. Эти реакции включают чихание, насморк, покраснение глаз, приступ астмы и ослабление иммунной системы.

Хотя связь между качеством воздуха в помещении и проблемами со здоровьем, такими как астма, аллергия и респираторные заболевания, общеизвестна, важность качества воздуха в помещении для когнитивной функции менее понятна. Недавние исследования на рабочем месте показали, что качество воздуха в помещении влияет на способность концентрироваться, настроение и беспокойство, а более длительное воздействие может даже привести к изменениям личности, ухудшению памяти и замедлению когнитивных функций.

Две наилучшие стратегии повышения качества воздуха — не допускать попадания загрязняющих веществ и разбавлять переносимые по воздуху загрязняющие вещества с помощью механической системы вентиляции. Системы Zehnder HRV используют фильтры для удаления многих загрязнителей из воздуха, прежде чем он попадет в дома и коммерческие помещения. Фильтры с высоким MERV могут предотвратить попадание даже мелких частиц, включая пыльцу, бактерии, дым, смог и споры плесени, в ваш дом или офис. Системы HRV и ERV также предназначены для отвода воздуха из ванных комнат, кухонь и подсобных помещений, где возникает большинство загрязняющих веществ в доме (дым, твердые частицы и чрезмерная влажность, которые могут вызвать появление плесени).

Энергоэффективность и комфорт

Большинство вентиляционных систем увеличивают затраты на отопление и охлаждение, снижая при этом комфорт в помещении. Как и при проветривании помещения путем открытия окна, вентиляционные системы могут ухудшить энергетическую эффективность, поскольку они выпускают воздух, не улавливая тепло. Поскольку вытяжным вентиляторам для правильной работы необходим подпиточный воздух, они втягивают некондиционированный воздух через щели и трещины в наружной части здания, создавая сквозняки. Это оказывает огромное влияние как на комфорт, так и на затраты энергии!

Системы

HRV и ERV экономят энергию, снижая счета за коммунальные услуги. Тепло от вытяжного воздуха передается приточному воздуху через теплообменник.

Вентиляторы Zehnder с рекуперацией тепла имеют КПД до 95% и экономят энергию. Это также помогает уменьшить размер необходимого оборудования HVAC, поскольку ему не нужно так усердно работать для нагрева и охлаждения, когда всасываемый воздух кондиционируется блоком HRV.

HRV обеспечивает постоянную подачу свежего отфильтрованного воздуха для жителей здания. Чем выше процент рекуперации тепла, тем выше комфорт. Например, если температура в помещении составляет 70 градусов по Фаренгейту, а температура наружного воздуха составляет 30 градусов по Фаренгейту, скорость рекуперации тепла может означать разницу между воздухом, поступающим в дом при температуре ниже 60 градусов, и воздухом, температура которого превышает 65 градусов. Менее эффективные системы HRV могут подавать свежий воздух в жилые помещения при некомфортной температуре. В результате жильцы выключают устройство или используют его с перерывами. Это вызывает беспокойство, потому что без постоянной вентиляции ухудшается качество воздуха в помещении.

Стратегии вентиляции для пассивного дома Сертификация

Стандарт пассивного дома, добровольный стандарт для сверхэнергоэффективных домов и зданий, находится в авангарде энергосбережения. Фактически, проекты, построенные в соответствии с этим стандартом, на 80% более эффективны в плане обогрева и охлаждения, чем типичное новое здание, построенное в соответствии с минимальными требованиями строительных норм и правил. Большинство проектов пассивных домов имеют сверхэнергоэффективную оболочку с непрерывной изоляцией и тщательной герметизацией воздуха. Строительство пассивного дома в более холодном климате обычно требует окон с тройным остеклением, большого количества изоляции и вентиляции с рекуперацией тепла. Поскольку допускается небольшая утечка воздуха в здание или из него, механическая система вентиляции необходима для защиты качества воздуха в помещении.

На здания сертифицированного пассивного дома

в настоящее время приходится 2 миллиона квадратных футов строительной площади в Северной Америке, что в три раза больше, чем в 2015 году. В некоторых юрисдикциях действуют политики, поддерживающие пассивный дом и другие высокоэффективные методы строительства, и все большее число специалистов прошли обучение. в области проектирования и строительства пассивных домов.

Вентиляционные системы Zehnder с рекуперацией тепла и энергии являются сертифицированными компонентами пассивного дома и широко используются в проектах пассивного дома, включая здания смешанного назначения, новые дома и проекты модернизации. Поскольку они являются наиболее эффективными блоками HRV на рынке, они являются фаворитами среди строителей пассивных домов, архитекторов, разработчиков и инженеров.

Строительные нормы и правила различаются в зависимости от местоположения, поэтому трудно предсказать точную надбавку к цене. Однако требования к нагрузке для системы отопления и охлаждения значительно снижаются или, возможно, устраняются при соблюдении стандарта пассивного дома, что снижает стоимость системы ОВКВ. Кроме того, затраты на эксплуатацию и техническое обслуживание пассивного дома обычно намного ниже из-за снижения затрат на коммунальные услуги и долговечности компонентов.

В дополнение к стандарту пассивного дома, системы HRV обычно используются в других типах зеленых зданий, в том числе с сертификатом «Лидерство в энергетическом и экологическом дизайне» (LEED). В качестве предварительного условия программы LEED для домов проект должен «спроектировать и установить систему вентиляции всего здания, которая соответствует стандарту ASHRAE 62.2-2007», стандарту, разработанному Американским обществом инженеров по отоплению, охлаждению и кондиционированию воздуха, который подробно описывает нормы вентиляции и стратегии для здоровых домов.

Кроме того, LEED for Homes присуждает два балла проектам, которые выходят за рамки основных мер вентиляции и «устанавливают систему, обеспечивающую теплообмен между входящим потоком наружного воздуха и потоком вытяжного воздуха». Дополнительный балл могут получить проекты, в которых проводится ввод в эксплуатацию для проверки соответствия системы вентиляции требованиям ASHRAE 62.2.

Установка HRV

Правильный выбор размеров, проектирование, компоновка и ввод в эксплуатацию системы HRV необходимы для оптимального функционирования и долговечности HRV. Важно, чтобы системы вентиляции и ОВКВ были отдельными и не имели общих воздуховодов. Это обеспечивает надлежащую скорость воздушного потока и энергоэффективность.

Эксперты Zehnder по вентиляции готовы помочь спроектировать наилучшую систему для данного проекта, включая определение размеров системы HRV и размещение воздуховодов. Строители и специалисты по HVAC ценят, что Zehnder предлагает техническую поддержку, упрощая и ускоряя установку систем даже для профессионалов, не имеющих опыта установки HRV.

Правильно установленные и введенные в эксплуатацию системы вентиляции значительно эффективнее улучшают качество воздуха. Несбалансированные системы могут снизить эффективность HRV примерно с 9от 0 процентов до примерно 60 процентов, что приводит к увеличению потерь энергии в четыре раза. Ввод системы Zehnder в эксплуатацию квалифицированным специалистом также может продлить срок службы оборудования и снизить эксплуатационные расходы на долгие годы!

Zehnder производит собственные компоненты, что позволяет легко интегрировать системы в дома и коммерческие помещения. Компоненты Zehnder разработаны с учетом простоты установки и долговечности системы. Полужесткие трубы Zehnder идеально подходят для длинных воздуховодов и могут изгибаться над препятствиями и под ними, включая балки и трубы. Это устраняет необходимость в прямых участках воздуховодов и значительно уменьшает количество стыков, экономя время и деньги. Посмотрите некоторые из наших видео по установке здесь.

Общие области применения для вентиляции с рекуперацией тепла

Существует множество жилых и коммерческих приложений, которые идеально подходят для блоков HRV и ERV. Некоторые местные строительные нормы и правила требуют вентиляции с рекуперацией тепла для улучшения качества воздуха в помещении и энергоэффективности. Другие проекты с герметичными ограждениями зданий и целями энергоэффективности требуют вентиляции с рекуперацией тепла, чтобы обеспечить надлежащее качество воздуха в помещении и энергоэффективность.

Отдельные дома:

Это одно из самых популярных применений Zehnder HRV как для нового строительства, так и для модернизации. Загрязненный воздух удаляется из ванных комнат, кухонь и подсобных помещений, а свежий подается в спальни и жилые помещения.

Многоквартирные дома:

Городские районы, где распространены многоквартирные дома и кондоминиумы, могут иметь сильно загрязненный воздух. Системы HRV Zehnder фильтруют всасываемый воздух, удаляя многие распространенные загрязняющие вещества.

Школы:

Существует тесная связь между когнитивной функцией и качеством воздуха в помещении. Вентиляция с рекуперацией тепла снижает уровень углекислого газа и отфильтровывает многие загрязняющие вещества, способствуя лучшему обучению в классе.

Офисные здания:

Исследования подтвердили влияние качества воздуха в помещении на производительность и настроение работников. Zehnder HRV выводит токсины и подает свежий воздух для более здорового и продуктивного рабочего места.

Больницы и поликлиники:

Правильная стратегия вентиляции необходима для предотвращения распространения болезней и обеспечения оптимального здоровья и выздоровления. Системы HRV идеально подходят для больниц и медицинских клиник, где необходим свежий воздух.

Есть вопрос или нужна дополнительная информация? Нажмите здесь

Как работает вентиляция с рекуперацией тепла HRV/ERV?

Криса Вудфорда. Последнее обновление: 10 ноября 2021 г.

Закрой дверь и сохрани тепло — это знакомый крик в зима; летом вы, скорее всего, увидите, как люди закрывают двери и окна для сохранения тепла из и сэкономить на кондиционировании. Как вы можете иметь герметичный, энергоэффективный дом, который также является здоровым и хорошо проветривается? Вентиляция с рекуперацией тепла (HRV) и вентиляция с рекуперацией энергии (ERV) (иногда также называемая механической вентиляцией с рекуперацией тепла или MVHR) предложить решение, привнося свежий воздух в ваш дом, не пропуская тепло побег. Давайте подробнее рассмотрим, как они работают!

Фото: Типичная система вентиляции с рекуперацией тепла (HRV) внутри. Вы можете видеть воздухозаборник и выпускные каналы слева и справа, ромбовидный теплообменник посередине и воздуходувка справа. Хотя эти вещи выглядят довольно тяжелыми, большинство из них сделано из легкого алюминия. и весят всего 10–20 кг (20–40 фунтов). Системы HRV производятся многими различными компаниями, включая Broan, Fantech, Honeywell, Vaillant recovAIR, RenewAire и Venmar. Фото Денниса Шредера любезно предоставлено NREL (Министерство энергетики США/Национальное Энергетическая лаборатория).

Содержание

1. Зачем нужна рекуперация тепла?
2. Что такое вентиляция с рекуперацией тепла?
3. В чем разница между HRV и ERV?
4. Каковы преимущества и недостатки ВСР?
5. Какие еще особенности есть у этих вещей?
6. Узнать больше

Зачем нам рекуперация тепла?

Современные дома обычно строятся по гораздо более высоким техническим стандартам. чем здания, построенные несколько десятилетий назад, и потребляют гораздо больше энергии. эффективен, во многом благодаря лучшей теплоизоляции. Одна ключевая область усовершенствование заключалось в том, чтобы сделать здания более герметичными, чтобы они удерживали на тепло, которое мы помещаем в них дольше.

Но есть и недостаток: наши дома нуждаются в регулярных сменах воздуха, чтобы оставаться здоровыми. Ванны и душевые, мыть посуду, стиральные машины для одежды, сушка белья в помещении, и даже простое дыхание производит удивительное количество воды внутри нашего организма. домов: по данным ведущего производителя вентиляции Vaillant, типичная семья производит 10–15 литров (3–4 галлона) влаги. каждый день! Пусть эта проблема останется без внимания, и вы получите такие проблемы, как плесень и грибок, пылевые клещи и повышенный риск астмы.

Открытие дверей и окон — очевидный способ избавиться от влаги и вывести на свежем воздухе, но если вы сделаете это зимой, то с тем же успехом спусти деньги в унитаз: все тепло тебе дорого внесенный в ваш дом, унесет ветром. Старый сквозняк дом решает эту проблему, будучи автоматически хорошо проветривается, но, вероятно, еще и мороз, потому что бесполезно держать на тепло; современный энергоэффективный дом решает проблему сквозняка но может быть душно и недостаточно вентилируемым. Так что делать?

Ответ природы

Давайте посмотрим на природу, которая когда-то решила эту проблему. Наш тела немного похожи на наши дома, поскольку они нуждаются в регулярном приток свежего воздуха и постоянные облака сырости, «души» воздух, чтобы избавиться. Как они это делают? С гениальным изобретением называется нос !

Анимация: Ваш нос работает как система вентиляции с рекуперацией тепла. Когда вы выдыхаете (1), ваши носовые ходы согреваются теплом выходящего воздуха (2). Когда вы вдыхаете, холодный входящий воздух забирает часть этого тепла (3), которое в противном случае было бы потрачено впустую.

В детстве вы могли узнать, что лучше дышать через нос, а не через рот, потому что нос нагревает и фильтрует поступающий воздух. Что на самом деле делает ваш нос? называется теплообмен (или, более технически, регенерация): выходящий воздух согревает ваши носовые проходы как уходит; холодный поступающий воздух забирает некоторые из этих же тепловая энергия на своем пути в ваши легкие. В результате воздух, которым вы дышите, становится теплее. чем это было бы в противном случае, в то время как воздух, который вы выдыхаете, более прохладный, и (среди прочего) это помогает вашему телу сохранять тепловую энергию.

Что такое вентиляция с рекуперацией тепла?

HRV, по сути, представляют собой носы домов: они состоят из двух вентиляционных воздуховоды, идущие рядом друг с другом, проходящие между внутренней и вне дома. Один несет прохладный свежий воздух; другой несет влажный, затхлый воздух наружу. Умный бит заключается в том, что воздушные потоки бегут через устройство, называемое теплообменником, которое позволяет выходящему воздуху передать большую часть своего тепла поступающему воздуху без двух воздушные потоки на самом деле смешиваются (читайте, как это работает в нашем статью о теплообменниках). Обычно в каждом есть вентилятор (нагнетатель). воздуховод, который можно поднимать или опускать вручную или автоматически в зависимости от температуры и уровня влажности. Входящий воздух подачи также может быть установлен байпас, чтобы в летние дни, когда прохладнее снаружи, чем внутри, холодный наружный воздух может быть направлен прямо в дом, не встречаясь с выходящим воздухом (так же, как открыть створки окна).

Иллюстрация: Как работает HRV (упрощенно): Горячий влажный отработанный воздух из дома (проходящий по желтому воздуховоду) отдает практически все свое тепло, проходя через теплообменник на выходе из здания. . Холодный и сухой входящий воздух (проходящий через коричневый воздуховод) забирает это тепло по мере поступления. В идеале тепло не теряется. Поскольку входящий и выходящий потоки воздуха проходят в противоположных направлениях, этот подход известен как противоток.

В небольших домах HRV может состоять из одного блока на одном стена, которая эффективно вентилирует все здание с течением времени, как двери открываются и закрываются между комнатами. В больших домах и офисах может быть вентиляционные решетки в каждой комнате, входящие в воздуховоды, которые проходят между полов или потолков здания к одному вентилятору на внешней стене.

Иллюстрация: Как работает HRV (более подробно): Это схема фактического блока HRV, показывающая два пути воздушного потока и шесть изолированных отсеков более подробно. Свежий воздух поступает в здание снаружи в точке 1 и нагнетается в помещение в точке 2 внутри здания, проходя через три отсека, окрашенных в серый цвет, и следуя пути, отмеченному синей стрелкой. По пути он забирает тепло от ромбовидного теплообменника (красный), притягиваемого розовым вентилятором. Застоявшийся отработанный воздух выходит из помещения в точке 3 и покидает здание в точке 4, проходя через три синих отсека по пути, отмеченному красной стрелкой. Он также проходит через теплообменник, отдавая тепло, и ему помогает на этом пути второй вентилятор, окрашенный в голубой цвет. Из патента США 5 632 334: Вентилятор с рекуперацией тепла с функцией оттаивания воздуха в помещении Питера К. Гринбергса и Гранта В. Майлза. Nutech Energy Systems Inc., 27 мая 19 г.97, любезно предоставлено Управлением по патентам и товарным знакам США, для ясности добавлены цвета.

В чем разница между HRV и ERV?

Не все HRV работают одинаково. Альтернативная система называется вентиляция с рекуперацией энергии (ERV) работает аналогичным образом, но переносит часть влаги из исходящий воздушный поток во входящий воздух, поэтому он сохраняет влажность в ваш дом на постоянном уровне. Это важно, если вы не хотите ваш дом слишком сухой. Как правило, ERV является лучшим вариантом, если вы иметь кондиционер и жить во влажном климате, потому что это поможет удерживать влагу снаружи, снижая нагрузку на кондиционер и экономя на счетах за кондиционер. ВСР часто лучше, если вы у нет кондиционера или они живут в менее влажном климате, так как это поможет снизить влажность за счет переноса избыточной внутренней влаги наружу.

Фото: Типовая система вентиляции с рекуперацией тепла (HRV), вид с торца. Вы можете видеть воздухозаборник и выпускные каналы гораздо четче с этого ракурса. Фото Денниса Шредера любезно предоставлено NREL (Министерство энергетики США/Национальное Энергетическая лаборатория).

Каковы преимущества и недостатки HRV?

Pros

HRV и ERV имеют очевидную привлекательность: они обеспечивают тепло и хорошую вентиляцию. домой и остановить вас «опустошать свой кошелек» в атмосферу каждый время, когда вы открываете окна. Зимой они помогут сэкономить на вашем счета за отопление; летом они уменьшают потребность в кондиционировании воздуха. Удерживая лишнюю влагу в вашем доме, они лучше для вашего здание, ваша мебель и ваше здоровье (В домах с хорошей вентиляцией, в которых не слишком жарко и не слишком сыро, меньше шансов заселить пылевых клещей, что является очень распространенным триггером астмы.) и они помогают поддерживать «климат» внутри вашего дома на более постоянном уровне. Обычно они сохраняют от двух третей до трех четвертей тепла, которое обычно теряется из ваш дом через вентиляцию (некоторые производители заявляют 85–95 процентов), так что они действительно экономят энергию. Сколько энергии? По данным британского экологического аудитора По расчетам Николы Терри, HRV может безопасно сократить количество воздухообменов в час в «дырявом доме» примерно на 50 процентов, сократив потери энергии на вентиляцию примерно на 65 процентов. Небольшое количество этой энергии используется для питания электровентиляторов в системе HRV (обычно около 50–100 Вт, а в некоторых случаях до 300 Вт), но при этом сохраняется значительная экономия энергии.

Фото: В больших системах HRV используются такие воздуховоды, которые проходят между полами и потолками. Фото Уоррена Гретца предоставлено NREL (Министерство энергетики США/Национальная лаборатория возобновляемых источников энергии).

Минусы

С другой стороны, HRV стоит дорого в первоначальной установке (несколько тысяч долларов является типичным), и они не гарантируют, что окупят себя (типичный годовая экономия может составить несколько сотен долларов). С другой стороны, деньги не единственная соответствующая мера; какая цена хорошее качество воздуха в помещении?

Вы увидите наибольшую пользу от HRV в экстремальных климатических условиях: в чем разница? между наружной и внутренней температурами максимальна летом, зима или и то, и другое. В более мягком климате преимущества значительно уменьшаются. а в некоторых случаях может отсутствовать.

Не забывайте, что типичный HRV имеет пару небольших электрических вентиляторов и требует денег на эксплуатацию: в целом вы сэкономите деньги только в том случае, если сможете окупить расходы на установку и получить достаточную экономию для покрытия текущих затраты также. Если вы заботитесь об окружающей среде и денег меньше проблема, экономя больше энергии при рекуперации тепла, чем вы используете в сама система, очевидно, является тем, на чем вам нужно сосредоточиться. Если вы используете HRV в особенно в холодном климате вам понадобится немного более сложный оборудование, предотвращающее замерзание системы. ВРС также нуждаются в регулярном техническое обслуживание с фильтрами, которые обычно нуждаются в очистке или замене каждые 6–12 мес. Наконец, если ваш дом действительно борется с сыростью (или вы создаете много влаги на кухнях и в ванных комнатах), вам может понадобиться более одного блока HRV или более сложная установка.

Какие еще функции есть у этих вещей?

Блоки HRV/ERV могут использоваться по-разному и обычно имеют цифровые панели управления, позволяющие Вы можете увеличивать или уменьшать поток воздуха или переключаться между различными сезонными режимами работы в разное время года. Например, вам понадобится больше кондиционера летом и больше обогрева зимой, или вы можете Зимой требуется больше влаги. Некоторые устройства переключаются между «режимом воздухообмена» (в основном для освежения и фильтрации воздуха), «режим теплового насоса» (для обогрева или охлаждения здания, а также для освежения воздуха) или «режим рециркуляции» (который не нагревает и не охлаждает воздух, а просто продолжает его рециркулировать и фильтровать). Некоторые будут автоматически менять режим с помощью встроенных датчиков температуры и влажности. В конце концов, все здания и их обитатели разные, поэтому вам нужно будет поэкспериментировать и выяснить, что лучше всего подходит для вас.

Большинство блоков HRV/ERV оснащены фильтрами для уменьшения загрязнения воздуха внутри помещений. и автоматическая защита от замерзания, которая обычно включает в себя один из вентиляторов, всасывающих дополнительное тепло из здание, в то время как вентилятор, который обычно втягивает воздух снаружи, временно выключен.

Подробнее

На этом сайте

• Кондиционеры
• Экологические темы
• Тепло
• Теплообменники
• Теплоизоляция
• Тепловые насосы

На других сайтах

• Энергосбережение: Вентиляция: хорошее базовое введение в экологичную естественную и механическую вентиляцию от Министерства энергетики США.
• Passipedia: Вентиляция: Дополнительные технические сведения об энергоэффективной вентиляции.
• HVI-Certified Product Directory: Удобная актуальная сравнительная таблица около 400 систем HRV/ERV, составленная Институтом домашней вентиляции.

Артикул

• Пассивный дом в Нью-Йорке Элисон Грегор. Нью-Йорк Таймс. 27 марта 2015 г. Архитекторы и домовладельцы в восторге от своих энергоэффективных, герметичных пассивных домов.
• Строительство с нулевым потреблением энергии пересекает океан Элисон Грегор. Нью-Йорк Таймс. 1 декабря 2011 г. Европейские «пассивные» дома с нулевым потреблением энергии, включающие HRV, становятся все более популярными в Соединенных Штатах.
• Сбор энергии: тепло тела для обогрева здания Ксанте Хинчи. Новости Би-би-си, 9 января., 2011. Как тепло, вырабатываемое пассажирами на центральном вокзале Стокгольма, собирается и передается по трубопроводу в другое здание через дорогу.
• Вентиляция своими руками от Джорджа Маршалла. The Guardian, 1 марта 2008 г. Активист зеленой кампании Джордж Маршалл берет в свои руки вентиляцию с рекуперацией тепла.

Книги

• Справочник домовладельца по энергоэффективности Джона Криггера и Криса Дорси. Saturn Resource Management, 2008. Подробное руководство по всем видам энергоэффективности дома, включая целую главу по управлению влажностью и вентиляции.
• Изоляция и защита от атмосферных воздействий Брюса Харли. Taunton Press, 2002. Практическое практическое руководство по снижению потерь тепла и проникновению погодных условий. Включает в себя множество четких иллюстраций, фотографий и полезных диаграмм. ВСР подробно рассматривается начиная со стр. 60 и далее.
• Популярная механика: Полное практическое руководство для дома: Вентиляция с рекуперацией тепла Альберт Джексон и Дэвид Дэй. Херст, 2004/2009. p260 — это одностраничное руководство по установке системы HRV.
• Справочник по вентиляции жилых помещений Пола Реймера. McGraw-Hill, 2010. Более подробное введение, в котором системы HRV/ERV рассматриваются в более широком контексте.

Патенты

Для получения более подробной технической информации воспользуйтесь этими ссылками:

• Патент США 4 049 404: Вентиляционная система с рекуперацией тепловой энергии Артура К. В. Джонсона, Combustion Research Corporation, выдан 20 сентября 1977 г. Ранний пример ВСР середины 1970-х гг. .
• Патент США 6,948,553: Модульная система вентиляции с рекуперацией тепла, разработанная Майклом Шоном Дей и др.
