Кладка вентканалов из кирпича: дымовых, вентиляционных

Системы вентилирования в каждом здании исполняют немаловажную задачу. Кладка вентканалов из кирпича способствует надежной работе данных систем, по которым выводится из комнат отработанный воздушный поток. В зависимости от использованных для возведения дома строительных материалов, вентиляционные конструкции могут иметь различия.

Содержание

Требования к устройству
Определение параметров
Выбираем кирпич
Материалы и инструменты
Канал из трубы
Вытяжная шахта
Технология обустройства вентканала
Подключаем вытяжку
Основные ошибки
Достоинства кирпичного вентканала

Требования к устройству

Вентшахта представлена системой, по которой воздушные потоки перемещаются одним из существующих способов:

благодаря разнице в показаниях атмосферного давления и аналогичного параметра в комнате;
за счет работающего вентиляторного устройства.

Вентсистема состоит из каналов, жалюзей, воздуходувов, располагаемых горизонтально, и шахт.

Принцип работы такой: воздушные потоки из здания втягиваются в каналы, просачиваются сквозь жалюзи, переходят в воздуходув и по шахте выводятся наружу. Регулировка потоков выполняется решеткой и специальными запорами.

В сооружениях, построенных из кирпичного материала, вентиляция монтируется в стенках или пазу, укрытом за плитами, и имеет минимальные размеры в половинку кирпича (140 на 140 мм).

В несущей стенке вентиляционный проход не обустраивается.

Если в здании отсутствуют кирпичные перегородки, монтируется накладной вентканал, размеры которого составляют 100 на 150 мм. Для обустройства таких систем используют гипсокартонный материал или гипсошлак, а в комнатах с высокой влажностью – бетон. Кроме того, воздуховоды изготавливают из пластика, металла и асбестоцемента.

Существуют определенные требования, которые следует соблюдать при оборудовании вентканала из кирпича в частном доме:

когда шахта расположена возле конька, вытяжное отверстие устраивается с превышением верхней отметки на пятьдесят сантиметров;
если выходное отверстие расположено в стороне от конька, разрешается устраивать его на одинаковом уровне;
обустраивая кухню, шахта делается высотой от одного метра;
высота вентканала над кровельным перекрытием должна составлять один метр. В случае необходимости этот параметр увеличивается;
при пониженной температуре в канале результативность системы понижается. Во избежание этого устраивается теплоизоляционный слой.

Определение параметров

Каким бывает размер вентканала в кирпичной стене?

На основании требований технических регламентов вентканал должен функционировать при температурном режиме воздуха от 12 градусов тепла, а для помещения – от 20.

Минимальное сечение прохода для вентиляции должно составлять 0.016 м кв, а толщина стен – 10 см. Чтобы сопротивляемость воздушному потоку уменьшалась, размер канала остается неизменным по всей его длине. Располагается вентиляционный канал вертикально, но в определенных случаях разрешается устраивать его с отклонением до тридцати градусов.

Канал из кирпича выкладывается однорядным, если толщина стенки равна 38 см, и двухрядным, если этот параметр более 64 см. Размер вентканала зависит от показателя мощи энергетического источника. К примеру, на 3. 5 кВт лучше всего выбирать сечение 14 на 14 см, а когда мощность увеличится до 5 кВт, размерное значение становится равным 14 на 20 см. При превышении 5 кВт определяется размер 14 на 27 см.

Кладка кирпича выполняется вертикально, удаление от дверного проема или стыковочного участка стен должно быть не менее сорока сантиметров.

Выбираем кирпич

При выполнении кирпичной кладки пользуются полнотелым камнем. Допускается применять пустотелый материал, предназначенный для облицовки, но пустотные участки придется наполнять глиной или растворной смесью.

При возведении кладки вентиляционных каналов из кирпича силикатный материал применять запрещается, потому что от температурных перепадов он подвергается разрушениям.

В канале кирпич фиксируется раствором, аналогичным по своему составу растворной смеси, используемой при строительных работах. Для придания замесу требуемой крепости соблюдают следующие соотношения материалов:

песок – три части;
цемент марки М 500 – одна часть.

Компоненты перемешиваются, дозированно добавляется вода, чтобы получилась растворная масса необходимой консистенции.

При устройстве вентканала зачастую необходимы кирпичи с нестандартными размерами, идущие на перевязку швов, на устройство примыканий к стенам и т. д. Механическую обработку материала выполняют болгаркой, молотком или киркой. С целью экономии разрешается использовать кирпичный бой, камни с отбитыми уголками и сколами.

Материалы и инструменты

Чтобы самостоятельно выполнить работу, приготовьте все необходимое. Потребуются:

мастерок;
полутерок или терка;
шпатель;
молоток;
стамеска;
строительный уровень;
киянка;
отвес;
наждачная бумага;
электрическая дрель;
болгарка.

Кроме того, изготавливается шаблон для выполнения кладки. Он имеет сечение в виде квадрата или прямоугольника (по размеру канала), длина его равна толщине кирпичного камня, умноженной на восемь – девять единиц.

Канал из трубы

Допускается изготовление вентиляционного канала из асбестоцементных или пластиковых труб, диаметр которых составляет 12.5 – 15 см. Для устройства принудительного вентилирования необходимы трубы с сечением 10 – 12.5 см. Монтируют их для дымовых и вентиляционных каналов в кирпичную кладку строго вертикально, фиксируя песчано-цементным раствором.

Если кирпичная стена толщиной в полкирпича, то использование труб для устройства вентиляции – оптимальное решение. В таком случае трубы располагают не в кладке, а между двух стен, заделывая стыки раствором и оштукатуривая.

При проектировании дома в кирпичных стенах развертка вентканалов предусматривается чертежами. В противном случае придется устраивать накладные каналы.

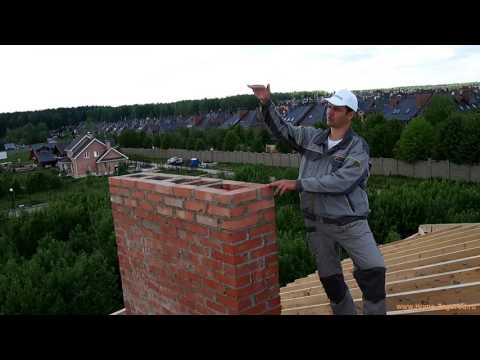

Вытяжная шахта

Шахты для естественного вентилирования, как и дымоходные выводы, устраиваются на кровельных перекрытиях зданий. Они обеспечены индивидуальными каналами или соединяются с вентпроходами.

Шахта с индивидуальным канальным ходом устраивается из кирпичного камня и утепляется фибролитом. Второй вариант ее обустройства – возведение кладки с обязательным утеплением стройматериалами, устойчивыми к воздействию влаги.

Кроме того, вытяжные шахты утепляются пиломатериалом четырехсантиметровой толщины и обшиваются оцинкованными листами, уложенными на подкладку из войлока, обмазанную глиной и оштукатуренную.

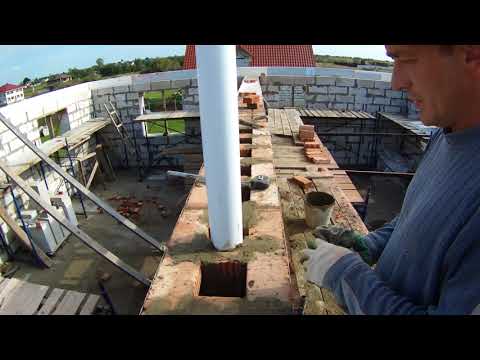

Технология обустройства вентканала

Как правило, узел вентиляционного канала в кирпичном доме выполняется вертикальным ведением кладки в пару кирпичей. Эта конструкция гарантированно обеспечивает эффективное вентилирование и выполняет свои функции при любых погодных условиях.

Сначала выполняются разметочные работы, позволяющие правильно расположить элемент системы, готовится фанерный шаблон.

Ведение кладки начинается от углового участка стены. Обустройство первого канала выполняется после того, когда уложили полтора – два кирпича. Строго выдерживается расстояние между вентканалами в кирпичной стене, составляющее ширину одного камня.

Вся растворная смесь с внутренней поверхности канального хода обязательно удаляется. Дело в том, что засохший кладочный материал через какое-то время начинает отваливаться и засорять шахту. При строительстве соблюдается увязка – очередной ряд начинается с обязательным смещением, чтобы конструкция получилась прочной.

Если рядом с вентиляцией проходит дымоходная система, выводится сплошная кладка из кирпичного материала.

Рекомендуется тщательно затирать шовные участки, смачивая их водой. Будучи гладкой, такая поверхность препятствует накапливанию сажи на внутренних стенах.

Во избежание засорения вентканала, в процессе проведения кладочных работ окно закладывается газетами или иным скомканным материалом. Постепенно поднимаясь, остается только перекладывать заполнитель, удалив его на последнем ряду.

Подключаем вытяжку

Иногда мощности вентиляции для кухонного помещения оказывается недостаточно. На помощь приходит вытяжка, удаляющая неприятные запахи. Только необходимо осуществить ее правильное подключение к каналу системы вентилирования.

Чтобы устройство работало эффективно, расстояние от него до шахты устраивается минимальным.

Подсоединение выполняется специальными переходными элементами и воздуховодами, все соединения должны быть герметичными.

Подключенная труба для вытяжки воздуха не должна являться помехой и перекрывать вентканал полностью. Если она не работает, воздух уходит по основной системе посредством тяги.

Для нормальной работы вытяжки следует предусмотреть отсутствие преград для хождения воздуха – сделать максимально короткий воздуховод, постараться исключить поворотные участки, использовать только гладкую трубу.

Основные ошибки

Как показывает практика, многие застройщики допускают характерные нарушения, к которым относятся:

отсутствие вывода вентиляционного канала в кухонное помещение, ванную комнату, санузел и кладовую, не имеющую окон;
функции канала выполняет отверстие, устроенное в стене и закрытое решеткой. К сожалению, тягу оно не создает и эффективности не имеет;
окна и двери закрываются герметично, проветриватели отсутствуют. В подобных условиях система вентилирования не работает, появляются малоприятные запахи, образуется конденсат и плесень;
запрещается устраивать принудительную вентиляцию при наличии специальной вытяжки;
при обустройстве камина многие забывают про вытяжку в помещении. Как только разжигается огонь, дым начинает «тянуть» в комнату;
в помещении, отделенном от других комнат двойной дверью, движение потоков воздуха затрудняется. Наличие вытяжки является обязательным условием;

вентканал не отделан утеплительным материалом, что способствует понижению силы тяги;
запрещается монтировать в стенах газовые трубы. Для этого используются экранные штрабы, имеющие вентиляционные отверстия;
при несоблюдении разрешенного отклонения, следует установить вентилятор. Для помещения, оборудованного камином, установка такого дополнительного элемента запрещается.

Достоинства кирпичного вентканала

Системы вентилирования, устроенные из кирпичного материала, прекрасно выдерживают высокие температурные режимы, отличаются простой эксплуатацией, служат достаточно долгое время.

Учитывая все особенности системы, ее вполне возможно оборудовать собственными силами. Организовав должный контроль и профилактический уход за вентиляционными каналами, вы обеспечите качественное вентилирование в помещениях.

Кладка вентканалов из кирпича: правила, технологии, частые ошибки

Вентиляционные системы в любом доме выполняют важную функцию. Кладка вентиляционных каналов из кирпича позволяет решить одну из проблем в обеспечении работы такой системы.

Вентиляционные каналы предназначены для выведения отработанного воздуха из помещения.

В зависимости от того, из чего сделан дом, конструкция вытяжной вентиляции может быть различной. В этом направлении предлагается множество стандартных схем и устройств. Если стены сооружения кирпичные, то кладка вентиляционных каналов из кирпича напрашивается сама по себе.

Вентканалы: необходимость обустройства

Кирпичные вентканалы пока не уступают по популярности более бюджетным конструкциям
Строительные конструкции устраиваются, обычно, в стенах (внутри). При этом кирпич укладывается в один ряд, если стена по толщине не превышает 38 см, и в 2 ряда – со стенной поверхностью толщиной в 64 см. Один из элементов вентиляции – вытяжная труба – должна формироваться со стенками в 2,5 кирпича. Именно такой размер позволяет поддержать постоянный температурный режим внутри шахты, защитить проходящий воздух от остывания.

Для многоэтажных построек характерны наклонные, а не ортогональные вентсистемы. При этом уровень их отводов доходит до 1 м. Максимальная величина отклонения вертикальной шахты без ухудшения производительности вентиляции – не более 30 градусов.

Определение параметров

Каким бывает размер вентканала в кирпичной стене?

Канал из кирпича выкладывается однорядным, если толщина стенки равна 38 см, и двухрядным, если этот параметр более 64 см. Размер вентканала зависит от показателя мощи энергетического источника. К примеру, на 3.5 кВт лучше всего выбирать сечение 14 на 14 см, а когда мощность увеличится до 5 кВт, размерное значение становится равным 14 на 20 см. При превышении 5 кВт определяется размер 14 на 27 см.

Технические особенности вентканалов в кирпичной кладке

Первым этапом работ всегда является проектирование коммуникаций. В случаях частных домовладений необходимо четко придерживаться требований СНиП 2.04.05-86:

запрещается обустройство воздуховодов без изначального утверждения соответствующих проектов;
нельзя объединять вентиляционные и дымовые ходы;
если толщина стен не превышает 38 см, кладка производится в один ряд;
при толщине перегородок в пределах 64 см используется двурядная кладка;
нельзя обустраивать вентиляционные каналы рядом с печами и каминами;
нужно выбирать такие решетки, которые не обладают вертикальными выступами;
выходной канал должен быть не ниже полуметра по отношению к коньку крыши;
для однорядной системы оптимальное сечение выхода составляет 14х14 см.

Помещения, не имеющие окон, в обязательном порядке оборудуются выходом к вентканалу, в первую очередь, это ванная и санузел. Важно следить за проходимостью, чистотой решеток, установленных в продухи.

Подключение вытяжки

В кухне может “не хватать” действия только вентиляции, устроенной в стене, особенно, если часто готовят и кухня небольшая. Выручает вытяжка, которая удаляет неприятный воздух из кухни. Важно правильно подключить ее к вентканалу. Расстояние до вентшахты желательно чтобы было минимальным. Иначе эффект вытяжки будет снижен. Да и смотрятся длинные воздуховоды некрасиво.

Для подсоединения нужны специальные воздуховоды и переходники. Соединяют элементы герметично. Для безопасности и эффективной работы важны ряд правил. При подключении вытяжной трубы она не должна перекрывать вентиляционный канал целиком: когда не работает, – действует основная вентиляция, от тяги воздуха. Для этого нужно не забыть поставить решетку над входом вытяжной тубы.

Чтобы вытяжка не подвела, нужно чтобы у воздуха не было препятствий. Вот почему важно, чтобы длина воздуховода была покороче. А о поворотах вообще лучше забыть. Качественной тяге будет способствовать и гладкость трубы. Поэтому гофрированные трубопроводы, которые предпочитают из-за из гибкости, — все-таки задерживают воздушный поток. Уж если не обойтись, нужно сглаживать повороты. Опасно: если в кухне пользуются газовой нагревательной колонкой, вытяжку нельзя выводить в ее дымовой канал

Требования к устройству

Вентшахта представлена системой, по которой воздушные потоки перемещаются одним из существующих способов:

благодаря разнице в показаниях атмосферного давления и аналогичного параметра в комнате;
за счет работающего вентиляторного устройства.

Вентсистема состоит из каналов, жалюзей, воздуходувов, располагаемых горизонтально, и шахт.

В несущей стенке вентиляционный проход не обустраивается.

когда шахта расположена возле конька, вытяжное отверстие устраивается с превышением верхней отметки на пятьдесят сантиметров;
если выходное отверстие расположено в стороне от конька, разрешается устраивать его на одинаковом уровне;
обустраивая кухню, шахта делается высотой от одного метра;
высота вентканала над кровельным перекрытием должна составлять один метр. В случае необходимости этот параметр увеличивается;
при пониженной температуре в канале результативность системы понижается. Во избежание этого устраивается теплоизоляционный слой.

Варианты конструкции систем

Вентканалы в частном доме из кирпича могут иметь разное устройство. Выбирают конструкцию с учетом характеристик комнат и одной общей для вытяжки особенности. Вместе с отработанным воздухом выводится и тепло. Чтобы предупредить охлаждение, в вентиляционную систему включат изгиб в виде кирпичной лесенки. Она создает барьер и предупреждает преждевременный отвод нагретого воздуха: задержавшись, воздушный поток успевает частично отдать тепло в комнату.

Выводы из помещения

Такая конструкция используется для обустройства сложной вентиляции. В верхней части постройки все каналы объединяют в общую шахту и выводят через крышу, наподобие дымохода. Ее высота и диаметр зависят от объема помещений и дистанции до конька кровли.

Стеновая труба

Воздуховод обустраивают прямо во внутренней стене. Монтировать вентканалы, а тем более дымоходные стеновые трубы в наружных стенах допускается только в исключительных случаях. Стена соприкасается с холодным внешним воздухом. При этом отработанный газ, проходя через воздуховод, охлаждается быстрее и не прогревает помещение должным образом. По этой же причине внутри самого дымохода или вентканала быстро образуется конденсат. Это снижает тягу и ускоряет износ, так как на стенках шахты осаждаются кислотные ангидриды. Стеновую трубу в наружной стене нужно дополнительно утеплять.

Для каждой печи устанавливают отдельный дымоход. В исключительных случаях оборудуют 1 дымоотвод на 2 печи. Вентиляционный канал монтируют на каждые 2 дымохода.

Дымоходный стояк заканчивается на верхнем перекрытии и превращается в обычную дымовую трубу. Высота дымохода и оголовка вентканала зависит от места выхода.

Коренная труба

Обустраивается обычно в деревянных постройках. Возводят кирпичный дымоход на собственном фундаменте, причем последний не примыкает к фундаменту здания. Толщина стенок равна половинке кирпича.

Коренную трубу можно подключить к двум очагам. Для этого устанавливают перекидные рукава.

Насадная труба

Сооружается прямо на печи. Специалисты рекомендуют ставить кирпичный дымоход не прямо на шейку печи, а уложив на нее предварительно плиту из железобетона с отверстиями. Это приспособление позволяет в дальнейшем ремонтировать печь, не разбирая дымоход.

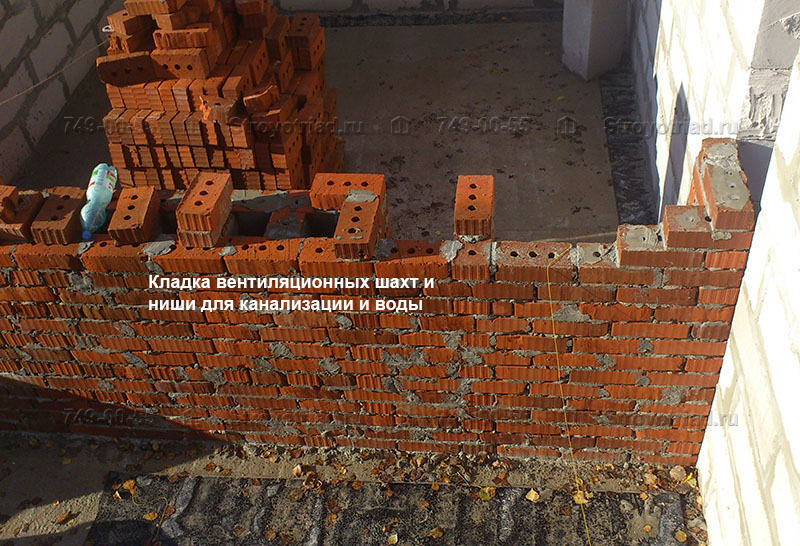

Выполнение кладки каналов: технические особенности

Кладка вентиляционных каналов из кирпича начинается с проектных работ. Для частного дома на начальной стадии составления проекта нельзя отходить от требований, изложенных в СНиП 2.04.05-86.

Строительства воздуховодов без утвержденного проекта запрещается.
Нельзя совмещать отводы дымовые и вентиляционные.
При толщине стен до 380 мм кладка – однорядная.
Если толщина стенной перегородки 640 мм – кладка выполняется в 2 ряда.
Перед началом возведения выполняется нанесение очертаний канала при помощи шаблона и др.

Важно заранее определить технологию кладки

Размеры вентиляционных шахт рассчитываются таким образом, чтобы обеспечить необходимую кратность воздухообмена в помещении. В качестве исходных данных берется мощность отопительной системы, обогревающей помещения:

Размер канала (см): 14х14 – при мощности не более 3,5 кВт;
14х20 (см) – 3,5 – 5,2 кВт, соответственно.

Вид и параметры вентилирующих ходов в кирпичной кладке зависят от назначения здания, но в основном это квадратного сечения вертикальная шахта (140х140мм), выложенная в 2 кирпича во внутренних стенах. Ориентироваться нужно на такие параметры одинарного кирпича: его длина 250 мм, ширина 120 мм, высота 65 мм.

Внимание! Вытяжной канал вместе с удаляемым воздухом выносит наружу и тепло. Небольшая конструктивная деталь внутри его – изгиб в виде выложенной лесенки из кирпича – станет препятствием для оттока теплых воздушных масс.

В домах с печным отоплением каналы для воздухообмена лучше всего размещать параллельно дымоходу печи, близко от него. Нагретый от отходящих газов воздух улучшает тягу и эффективность их работы. Если конструктивно это сделать сложно, тогда обустроенный в наружной стене отвод утепляется. Тем самым обеспечивается хорошая тяга. Для постоянно эксплуатируемого камина в доме должен быть предусмотрен автономный вентиляционный отвод. Через него попадающий в комнату от сгорания топлива дым выводится на улицу.

Оптимальные размеры воздуховодов

Кладку вентканалов из кирпича предваряет создание шаблона: расчерчиваются параметры и конфигурация шахты. Размеры вентиляционных ходов определяются следующим образом:

если мощность используемых отопительных приборов не превышает 3,5 кВт, достаточно шахты сечением 14х14 см;
если мощность отопления варьируется в пределах 3,5-5,2 кВт, оптимальное сечение канала – 14х20 см;
если мощность источника тепла превышает 5,2 кВт, обустраивают шахту с сечением 14х27 см.

Чтобы изготовить рабочий шаблон, используют доску с параметрами 250х14х2,5 см. На ней чертят разметку, повторяющую проектную схему каналов в стене. Благодаря этой заготовке при сборке легче придерживаться вертикального направления, смонтировать прямой ровный ход, точно выполнить отверстия.

Доску можно заменить буйками – это деревянные короба, параметры которых соразмерны сечению шахты. Высота каждого буйка соответствует 7-8 рядам кладки. Во время монтажа канала устанавливают этот элемент и кладут кирпич вокруг него – в таком случае будут соблюдены точные размеры хода, он будет иметь идеальную вертикаль.

Допустимо прямоугольное и квадратное сечение шахты, каналы размещают рядом, между ними помещается один кирпич. Кладка сопровождается выполнением однорядной перевязкой ходов и стены. Развертка вентканалов осуществляется таким образом, чтобы присутствовали отводы для комнат на разных этажах, дочерние отходят от главного не далее метра.

Допустимо прямоугольное и квадратное сечение вентиляционной шахты

Кирпич для кладки и замечания по работе с ним

Для кирпичных стен используется, как правило, полнотелый камень. Возможно применение пустотелого облицовочного кирпича, но с заполненными глиной или раствором пустотами.

Вентканалы выполняются из красного кирпича

Внимание! Силикатный кирпич для формирования вентиляционных каналов не используется, т. к. резкие перепады температур провоцируют его разрушение.

Фиксируется кирпич в каналах таким же раствором, какой использовался и для строительства внутренних стен. Чтобы замес был достаточной крепости, в приготовлении раствора нужно соблюдать пропорции:

песок строительный очищенный – 3 части;
цемент М500 – 1 часть.

Вода дозированными порциями добавляется в сухую, предварительно подготовленную смесь при постоянном ее перемешивании. Консистенция замеса должна быть такой, чтобы при наклоне под 45 градусов емкости он не выливался.

Формирование вентиляционного канала часто требует использование кирпичей нестандартного размера в случаях перевязки швов, в местах примыкания стенок, пр. Для их механической обработки используется:

рубка с помощью кельмы или молотка-кирочки;
болгарка;
механизм для резки кирпича.

В целях экономии обрабатывается бой, материал с отбитыми углами, сколами, пр.

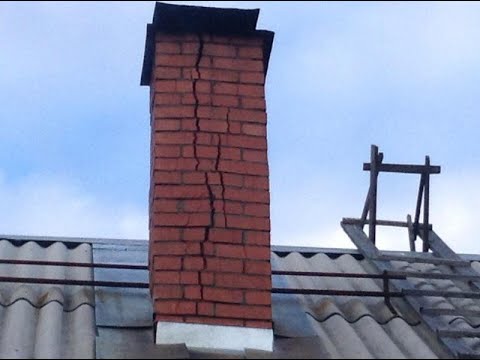

Отрицательные стороны

Конструкционным недостатком вентшахт из кирпича, считаются небольшие побочные действия. Помимо своего прямого назначения, они вы

пускают наружу и тепло. Чтобы снизить эти показатели и не прибегать к дополнительному утеплению кирпичных стен, нужно внутри шахты предусмотреть изгиб для задержки выходящего воздуха. Кирпич выкладывается лесенкой, выступающие ниши заделываю раствором, а в местах подъема камень кладется на ребро и после прижимается следующим кладочным рядом.

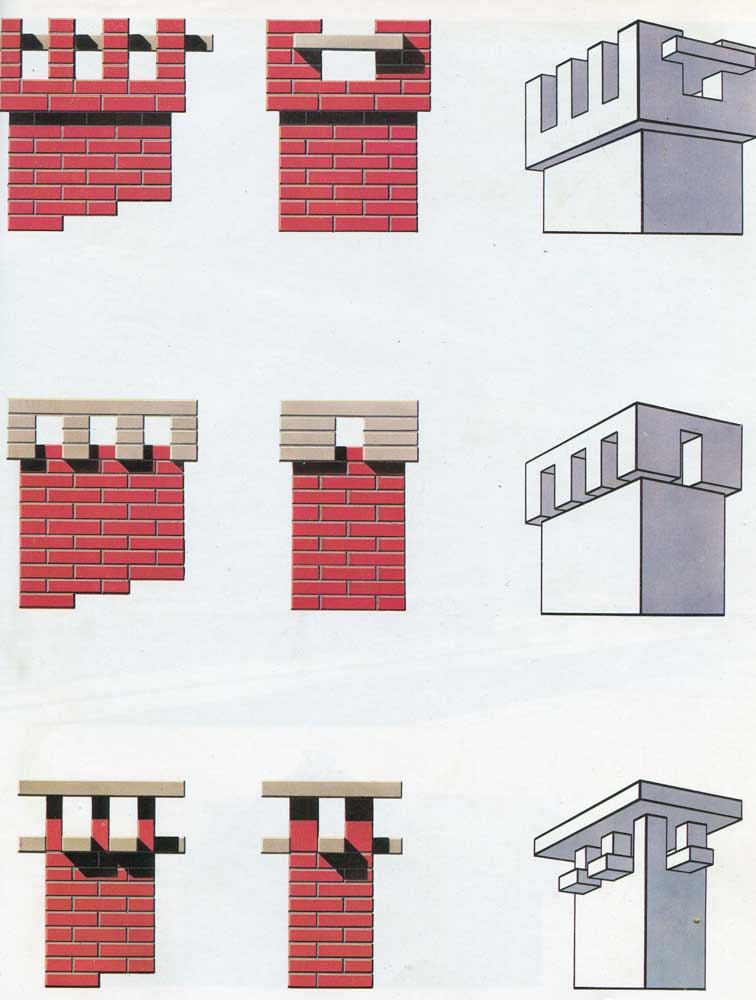

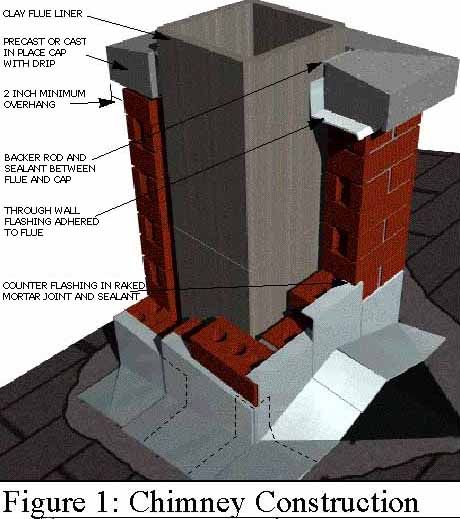

В месте выхода вентиляционного канала на крышу, нужно предусмотреть воздушный зазор в 13-15 см. Соединения дымохода с кровельным материалом быть не должно, по противопожарным нормам. Недостаток закрывается специальным фартуком из оцинковки.

Отрицательно на работе вентиляционного канала сказывается переохлаждение выхлопных газов. Внутри хода, ввиду перепадов температур начинает образовываться конденсат и оседает это все, на кирпичной кладке, которая перенасыщаясь влагой становиться результатом ослабевания внутренней тяги. Чтобы не нарушить технику безопасности, что впоследствии приведет к плачевным результатам, расстояние от внутренней стены из камня, до наружной стороны металлического воздуховода должно быть в 1,5-2 кирпича.

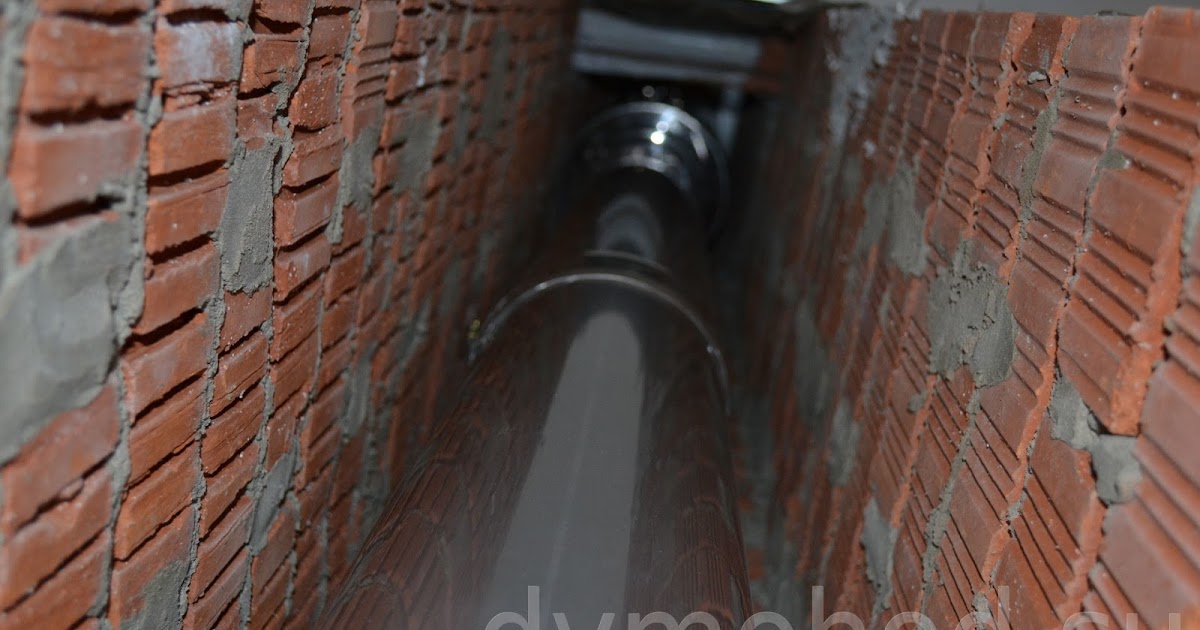

Возможности обустройства трубчатого канала

Для изготовления канала можно использовать трубу, в итоге она также окажется окружена кирпичной кладкой. С этой целью можно подобрать асбестовую или пластиковую заготовку, диаметр которой будет попадать в пределы 125-150 мм. Если планируется организация принудительной системы, можно взять на вооружение трубу с меньшим диаметром – будет достаточно 100-125 мм. Данное изделие вставляют в кладку со строгим вертикальным ориентиром и далее фиксируют с помощью цементного раствора.

Применение этой методики особенно актуально в том случае, если уже используется тонкая (половинчатая) кирпичная перегородка. В подобных условиях трубу помещают не в кладку, а между двумя ее участками. Стыки заполняются раствором и оштукатуриваются.

Вытяжная шахта

Очистка вентиляционных каналов многоквартирных домов

Вентиляционные шахты, решётки и боковые отводы засоряются, поэтому объём забираемого воздуха падает, и их надо периодически чистить.

Есть два способа очистки:

Профессиональная чистка. Вызывается специалист, который удаляет засоры и растворные наплывы из сборного канала и боковых ответвлений.
Самостоятельная чистка. Состоит из промывки вентиляционной решётки и удаления загрязнения бокового ответвления. Добраться до сборного канал без специального оборудования не получится.

Вентиляционная система МКД представляет собой сложную сеть из основных и боковых вентканалов и дополнительных устройств. Рассчитать проектную мощность под силу только профессиональным проектировщикам.

Пример проекта

предоставляет услуги в сфере вентиляционного проектирования. Наши специалисты помогут решетить проблемы любой сложности, расскажут, как устроена система вентилирования любого объекта. Мы работаем в Москве и области, также предлагаем свои услуги в соседних регионах. Практикуем удалённое сотрудничество. По всем интересующим вопросам обращайтесь к нашим специалистам. Способы связи вы найдете на странице «Контакты».

Проверка и прочистка вентиляции

Время от времени нужно проверять вентиляционные каналы на наличие засорений. Это проводится в таких случаях:

Ежегодная плановая проверка
Первичная проверка вентиляционных каналов перед началом использования. Во время её проведения проверяются: наличие засорений, плотность канала и его отдалённость от дымового канала, тяга.
После ремонта каналов

В домашней пыли содержатся бактерии, клещи, их продукты жизнедеятельности. Когда человек дышит воздухом с большим содержанием пыли, у него развивается аллергия. Кроме того пыль опасна для людей, болеющих астмой. Когда пыль накапливается в лёгких, она приводит к хроническим болезням лёгких и иммунной системы. С накоплением пыли в вентиляции накапливаются и эти организмы, вредящие здоровью человека. Так там находят себе убежище мелкие грызуны и птицы.

Когда каналы засоряются, их тяга становится слабее, фильтры загрязняются, сечение каналов становится меньше, на стенках собирается жир и пыль, перестают работать установки приточно-вытяжной системы. Прочистка вентиляционных каналов в производственных зданиях должна проводиться не реже двух раз в год, так же как и в административных, и в общественных зданиях. Очищать вентиляцию в зданиях пожарных служб нужно не менее раза в год. После очистки каналы дезинфицируют, и оформляют специальный журнал, в который заносят данные о проведенных действиях.

Достоинства кирпичного вентканала

Как создается укладка каналов для вентиляции из кирпича

Характерности устройства
Вытяжная шахтная система
Требования к каналам вентиляции
Процесс кирпичной кладки собственными руками Инструмент который понадобится

Трубчатый канал в стене из кирпича

Системы вентиляции в каждом доме выполняют основную функцию. Укладка каналов для вентиляции из кирпича дает возможность решить одну из проблем в обеспечении работы подобной системы.

Каналы вентиляции предназначаются для выведения отработанного воздуха из помещения.

В зависимости от того, из чего выполнен дом, конструкция вытяжной вентиляции может быть разной. В этом направлении предлагается много типовых схем и устройств. Если стены сооружения кирпичные, то укладка каналов для вентиляции из кирпича напрашивается сама по себе.

Обзор типичных ошибок

Самостоятельное обустройство вентиляционной системы в кирпичных зданиях часто сопровождается появлением повторяющихся ошибок. Во-первых, в помещениях без окон не предусматривают канал, в этом случае повышается влажность воздуха, на стенах образуются плесень и грибки. Для решения этой проблемы достаточно обустроить воздуховод с производительностью 15 м³/ч.

Наружную стену оснащают отверстием, полагая, что его будет достаточно для полноценного воздухообмена. В него нужно установить вентилятор, а окружающий кирпич защитить с помощью гидрофобного состава, чтобы в зоне «окошка» не скапливалась влага.

Чтобы улучшить циркуляцию воздуха в доме, межкомнатные двери можно оснастить вентиляционными решетками

Если во внутренних дверях не предусмотрены вентиляционные отверстия (достаточно щели у нижнего края полотна), будет нарушена эффективная цикличность потоков.Чтобы решить эту проблему, не искажая интерьерную композицию в помещениях, можно оснастить двери декоративными решетками или втулками, которые будут пропускать чистые либо отработанные воздушные массы. Общая их площадь может варьироваться в рамках 80-150 см².

Если в кирпичном жилище установлены пластиковые стеклопакеты, герметично отгораживающие внутренний микроклимат, вкупе с кустарной системой воздуховодов они могут привести к эффекту закупоривания помещений. Чтобы обеспечить полноценную работу каналов, можно оснастить окна специальными проветривателями, способствующими дополнительной циркуляции воздуха.

Кирпичная кладка вентиляционных каналов снип. Кладка дымовых и вентиляционных каналов

Для поддерживания нормальной влажности и температуры в доме, обеспечения постоянного воздухообмена в жилых и нежилых помещениях, необходимо правильно и качественно оборудовать вентиляционную систему. Несмотря на огромное количество новых систем для обустройства вентиляционных шахт, полнотелый кирпич остается наиболее востребованным для этих целей стройматериалом.

При нехватке полнотелого кирпича его можно заменить облицовочным пустотелым кирпичом, но при условии тщательного заполнения раствором всех имеющихся пустот. При возведении воздуховодов не рекомендуется использовать силикатный кирпич, который плохо переносит изменения температур, вследствие чего крошится и разрушается.

способность выдерживать высокие температуры;
простота эксплуатации;
долговечность.

Вентиляционные каналы из кирпича представляют собой воздуховоды, воздух в которых движется за счет разницы давления (естественная вентиляция) или при помощи вентилятора (механическая вентиляция). В первом случае эффективность работы вентсистемы повысит установление дефлектора.

Особенности устройства вентканалов из кирпича

Кирпичные вентиляционные системы должны обустраиваться в соответствии с проектной схемой и соблюдением всех норм и правил, в том числе пожарной безопасности. Запрещается располагать вентиляционные каналы в близости от каминов и печей.

Вентиляционные шахты кирпичной кладки обычно располагают с внутренней стороны несущих стен. Разделители в кладке каналов должны составлять 1/2 длины кирпича. делают по однорядной или же многорядной системе перевязки. Все каналы должны быть между собой хорошо перевязаны. При этом внутренние поверхности шахт не должны иметь какие-либо выступы. Кроме того, в узле соединения вентиляционных каналов с плитами перекрытия торцы плит не должны выступать во внутреннюю часть шахт.

Особенности кладки

Раствор для кладки кирпичных воздуховодов используется тот же, что и для кладки стен. Однако следует обратить внимание на качество песка и прочность цемента. Некачественные составные раствора могут привести к снижению прочности кладки и быстрому засорению шахты.

Вентканалы из кирпича могут быть вертикальными или наклонными (с уровнем отвода до 1 м). Наиболее распространенная — кладка вертикального квадратного хода со стороной в 2 кирпича. Перед тем как приступить непосредственно к кладке воздуховода, необходимо выполнить предварительную разметку используя шаблон. Чтобы обеспечить правильность формы вентиляционных каналов, после кладки первых трех рядов по отвесу устанавливаются буйки. Кирпичи укладывают используя технику впритык, что позволяет исключить случайное попадание продуктов горения в смежные каналы или в помещение.

Кладка вентканалов должна выполняться из полнотелого кирпича. При этом важно помнить про правила перевязки.
Стандартные размеры вентканалов в кирпичной кладке 14х14 сантиметров, дымоотводы немного больше — 27х14 сантиметра . Толщина стенок не менее половины кирпича.
Если вентанал расположен в наружной стене его необходимо утеплить, чтобы обеспечить хорошую тягу.
Для кладки каналов можно применять обычный . Кирпич предварительно рекомендуется смачивать водой, чтобы улучшить его схватываемость.
Рекомендуется делать вентканалы максимально гладкими, то есть без шероховатостей, выступов или впадин, так как всё это препятствуют нормальной циркуляции воздуха.
При наличии специальной вытяжки строго запрещена принудительная вентиляция.
Кухни, ванные комнаты, санузлы и кладовки обязательно должны оснащаться вытяжным отверстием и вентиляционным каналом.
В помещение необходимо организовывать приток воздуха, иначе вентиляция работать не будет.
В помещении, где есть действующий камин, следует устроить отдельный вентканал, чтобы дым, периодически попадающий в комнату во время топки, выходил на улицу.

Максимальный угол отклонения вертикального канала — 30 градусов, иначе нарушится вентиляция помещения и придется устанавливать дополнительные вентилирующие устройства.

Выход вентиляционных каналов 2-го этажа дома показан на разрезе 3-3.

Выход вентиляционных каналов на чердаке дома показан на разрезе 4-4.

Выход вентиляционных каналов над кровлей дома показан на разрезе 5-5.

Для разметки расположения каналов применяют инвентарный шаблон , который можно изготовить из доски толщиной 25 мм , длиной 2500 мм и шириной 140 мм .

В доске делают вырезы для дымовых и вентиляционных каналов. Шаблон укладывают на кладку так, чтобы его торец примыкал к внутренней плоскости поперечной стены , и по вырезам очерчивают мелом сечения каналов .

Для правильного направления каналов в кладке и обеспечения их формы

применяют так называемые буйки — деревянные или металлические шаблоны , сделанные в виде коробов, имеющих по сечению форму каналов .

Шаблон буйка для кладки вентиляционных каналов показан на схеме ниже.

Использование буйков помогает также предохранять каналы от засорения во время выполнения кладки . По мере готовности кладки стены буйки постепенно перемещают вверх :

в тёплое время — через каждые 6-8 рядов кладки;
в холодное — через каждые 3-4 ряда .

После окончания кладки каналы проверяют , пропуская через них шар диаметром 100 мм , привязанный на шнуре.

Кладку каналов ведут способом «вприсык с подрезкой раствора» .

Для выполнения каналов используют обыкновенный кирпич с соответствующей перевязкой кладки канала с кладкой стены .

Каналы, как правило, выполняют вертикальными. В исключительных случаях допускают отводы на расстояние не более 1 м и под углом не менее 60° к горизонту .

Сечение канала на всех участках (вертикальных и отводных) должно быть одинаково .

Кладку наклонных участков выполняют из отёсанных кирпичей . При кладке каналов используют целый кирпич . Швы кладки тщательно заполняют раствором .

Внутренние поверхности каналов по мере ведения кладки затирают, наплывы раствора растирают .

Кладку каналов выполняют на тех же растворах , что и кладку внутренних стен дома.

В жилых, общественных и коммунальных зданиях вытяжные вентиляционные вертикальные каналы можно устраивать во внутренних
кирпичных стенах, из специальных вентиляционных блоков, в пустотах внутренних стен из крупных блоков, в виде приставных каналов у внутренних стен и перегородок, в виде асбестоцементных каналов, располагаемых в пустотах кирпичных стен.

Не рекомендуется располагать вентиляционные каналы в толще стен помещений, имеющих повышенную влажность воздуха; не разрешается размещение вентиляционных вытяжных каналов в наружных стенах во избежание конденсации водяных паров.

Минимальное сечение вентиляционных каналов, устраиваемых во внутренних кирпичных стенах (рис. Х.19), должно составлять полкир — пича на полкирпича (140X140 мм). Толщину стенок каналов и толщину простенков между одноименными каналами принимают не менее размера полкирпича, а толщину простенков между разноименными кана-4 лами — не менее размера кирпича (250 мм). Размеры сечения каналов

В кирпичных стенах следует принимать кратными размеру полкирпича (140 мм). Каналы во внутренних кирпичных стенах разрешается устраивать на расстоянии не менее 380 мм от дверных проемов и стыков стен. Внутренние поверхности стенок каналов выполняют гладкими с затиркой швов.

При отсутствии кирпичных капитальных внутренних стен делают приставные вентиляционные каналы из блоков или плит (шлакогипсо — вых и шлакобетонных, бетонных, гипсоволокнистых, шлакобетонных пустотелых, пеноглинистых и пеносиликатных), из асбестоцементных труб, листовой стали, пластмассы. Минимальное сечение каналов 100X150 мм. Приставные вентиляционные каналы в помещениях с нормальным теп — ловлажностным режимом выполняют из шлакогипсовых и гипсоволокнистых плит толщиной 35 мм, а в помещениях влажных — из шлакобетонных или бетонных плит толщиной 40 мм или из тонкой листовой стали, окрашенной масляной краской.

Приставные каналы располагают у внутренних стен или перегородок, а при необходимости и у наружных стен. В последнем случае между стеной и каналом устраивают воздушную прослойку толщиной не менее 50 мм или утепление.

В современном строительстве для целей вентиляции находят применение специальные вентиляционные бетонные блоки с наклонными каналами (рис. Х.20) и вентиляционные стеновые панели (рис. Х.21) с вертикальными каналами, устанавливаемые в качестве перегородок.

Горизонтальные вентиляционные каналы, соединяющие вентилируемые помещения с вертикальными вытяжными каналами, устраивают подвесными или подшивными (в коридорах) (рис. Х.22). Иногда в качестве каналов используют пустоты бетонного настила перекрытий.

При прокладке на чердаках или в неотапливаемых помещениях вытяжных вентиляционных каналов для удаления воздуха из жилых помещений и классов их выполняют из двойных шлакогипсовых плит толщиной каждая 40 мм с воздушной прослойкой между ними толщиной 40 мм (рис. Х.23, а), а для удаления воздуха из помещений кухонь, санитарных узлов и домовых прачечных — из шлакобетонных плит. Вентиляционные каналы на чердаке можно выполнять также из различных шлакогипсовых или шлакобетонных плит толщиной 100 мм (рис. Х.23,б). Для устройства прокладываемых на чердаках вытяжных каналов систем вентиляции помещений с высокой влажностью может быть использована кровельная или листовая сталь, которую тщательно окрашивают. При этом стальные воздуховоды должны быть теплоизолированы.

В промышленных зданиях в системах вентиляции применяют стальные воздуховоды круглого и прямоугольного сечения. Предпочтение следует отдавать воздуховодам круглого сечения. Применение воздуховодов прямоугольного сечения должно быть обосновано требованиями создания определенного интерьера в цехе или в помещении либо иными условиями.

Для перемещения воздуха с температурой до 70° С и нормальной влажностью можно применять воздуховоды из листовой или кровельной стали. При транспортировании воздуха с повышенной влажностью, а также при прокладке вентиляционных каналов вне помещения применяют воздуховоды из кровельной или листовой стали с покрытием из защитных водостойких лаков и красок, а также из полимерных материалов или из оцинкованной стали. Для перемещения воздуха, содержащего химически активные газы и пары кислот или щелочей, применяют воздуховоды из кислотостойкой стали, листовой стали с защитными покрытиями, ставинила, винипласта, керамики и кислотоупорного бетона. В отдельных случаях возможно применение воздуховодов из алюминия. Для перемещения воздуха с температурой выше 100° С, не содержащего химически активных газов, применяют воздуховоды из листовой стали толщиной более 1 мм. В системах пневматического транспорта рекомен-

Рис. Х.23. Устройство вентиляционных каналов на чердаке

А-из плит толщиной 40 мм; б — то же, 100 мм; 1 — штукатурная дранка; 2 — арматура из пачечной стали, 3-шлакогипсовые плиты; 4- воздушная прослойка; 5 — деревянный настил; 6~ место тщательной заделки гипсам на глубину 25 мм

Дуется применять воздуховоды из листовой стали толщиной не менее 1 мм.

Как уже было сказано, для большинства воздуховодов в системах промышленной вентиляции принимают круглое сечение, так как оно характеризуется меньшим сопротивлением движению воздуха, меньшим расходом металла и более простым монтажом по сравнению с прямоугольным сечением. Преимущество воздуховодов прямоугольного сечения заключается в удобстве их размещения внутри помещения.

Для облегчения механизированной заготовки воздуховодов и фасонных частей круглого и прямоугольного сечения созданы нормали для них.

Для воздуховодов и фасонных частей круглого сечения установлены следующие диаметры: 100, 110, 125, 160, 200, 250, 280, 315, 400, 500, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600 мм.

Для систем аспирации (пылеудаления) дополнительно к перечисленным делают воздуховоды диаметром 140, 180, 225, 355, 560 мм.

Для воздуховодов прямоугольного сечения, выполняемых из стального листа толщиной 0,7 мм, установлены следующие размеры сторон: 160ХЮ0, 160X160, 160X200, 200X200, 250X200, 250X250, 400X200, 400X250, 400X400 и 500X250 мм, а из стального листа толщиной 1 мм- от 500X400 до 2000X1600 мм (тринадцать размеров).

Крепление воздуховодов круглого сечения производится с помощью хомутов (рис. Х.24) и кронштейнов (рис. Х.25).»

Вытяжные шахты. На рис. Х.26, а показана вытяжная шахта систем вентиляции жилых и общественных зданий с объединенными вытяжными каналами, выполненная из легкого бетона. На рис. Х.26, б изображена вытяжная шахта из досок, обитая с внутренней стороны кровельной сталью по войлоку, смоченному в глиняном растворе, и оштукатуренная с наружной стороны.

Вытяжные шахты механической вентиляции в промышленных зданиях выполняют из листовой стали и не утепляют, так как через них проходит большое количество вЪздуха, который не успевает охладиться до температуры точки росы, т. е. можно не опасаться конденсации водяных паров. Такая опасность может возникнуть при остановке вентиля-

А -диаметром до 315 мм; б -диаметром 400-1600 мм


	«і 111-a і (і / і ___ і
	І пі м і» iі птг

Рис X 26. Вытяжные шахты

1 — дефлектор; 2 — болты для крепления дефлектора, заделанные в стенки шахты; 3 — дроссель-клапаи; 4 — люк для ремонта дроссель-клапана

Рис Х27. Факельный выброс

1 — диклон-промыватель; 2 — гибкая вставка; 3 — дроссель-клапан; 4 — выкидная шахта с факельным выбросом, 5 — центробежный вентилятор; 6 — виброизолирующее основание

Тора, и поэтому для таких систем необходимо организовывать отеод конденсата, образующегося в этот период. Вытяжные шахты снабжаются зонтами и дефлекторами. В настоящее время для удаления загрязненного воздуха применяют факельные выбросы, устанавливая насадки на вытяжных шахтах (рис. Х.27).

Противопожарные требования. При устройстве различные помещения и этажи связываются между собой каналами и воздуховодами, что может служить источником пожарной опасности. В связи с этим материал каналов и воздуховодов и их прокладка должны отвечать требованиям СНиП, определяющим обеспечение взрывной и пожарной безопасности.

В последнее время вентиляционные выходы конструировать из металла. Однако классический кирпичный вариант, до сих пор имеет место быть, хотя бы в декоративных целях.

Как материал для выкладки вентиляционных шахт, лучше подойдет красный полнотелый кирпич. Допускается применение и пустотелого облицовочного камня. Но в этом случае, полость при укладке каждого ряда заполняется глиной или раствором. Недопустимо строительство вентшахт из силикатного кирпича, потому что он плохо переносит высокие температуры.

Техника исполнения

Особых требований к этой работе нет. Приготовление кладочного раствора происходит по той же технологии что и для работ по возведению стен: 1 часть цемента перемешивают с 3 частями песка, вода добавляется по консистенции. Все тщательно перемешивается до однородной массы. Песок только нужно тщательно просеять, потому что инородные элементы и вкрапления мелкого гравия, делают смесь слабой, она будет разрушаться, сыпаться и соответственно скапливаться в вентиляционной шахте.

Рекомендовано следить за влажностью песка, а цемент для смеси использовать марки М-500. Раствор, приготовленный с его использованием, более пластичен и лучше подходит для таких работ. О готовности можно узнать, наклонив емкость под углом в 40 градусов. Если раствор не выльется, а густой массой останется лежать в ней, то у него отличная пластичность, и он готов к применению.

Конструктивные особенности

Конструкция вентиляционных каналов может отличаться. Самым распространенным и простым считается вариант с вертикальной кладкой квадратного выхода. Вначале производится разметка. Для этого есть специальный инструмент . После этого кладется кирпич в 2-3 ряда, и по установленному отвесу монтируются «буйки» – кирпичи, выполняющие защитную функцию канала и служащие дополнительной разметкой. Их выкладывают поперек шахты торцевой частью.

Как конструктивная часть, они также придают прочности, но создают небольшие проблемы во время мероприятий по очистке дымохода. Кладка стен вентиляционного канала, выполняется в два кирпича, по многорядной системе перевязки. Место соединения с несущей стеной или перегородкой надежно уплотняется затиркой швов. Это необходимо чтобы в процессе эксплуатации, в жилое помещение не попадали продукты горения.

Отрицательные стороны

Конструкционным недостатком вентшахт из кирпича, считаются небольшие побочные действия. Помимо своего прямого назначения, они выпускают наружу и тепло. Чтобы снизить эти показатели и не прибегать к дополнительному утеплению кирпичных стен , нужно внутри шахты предусмотреть изгиб для задержки выходящего воздуха. Кирпич выкладывается лесенкой, выступающие ниши заделываю раствором, а в местах подъема камень кладется на ребро и после прижимается следующим кладочным рядом.

Отрицательно на работе вентиляционного канала сказывается переохлаждение выхлопных газов. Внутри хода, ввиду перепадов температур начинает образовываться конденсат и оседает это все, на кирпичной кладке, которая перенасыщаясь влагой становиться результатом ослабевания внутренней тяги. Чтобы не нарушить технику безопасности , что впоследствии приведет к плачевным результатам, расстояние от внутренней стены из камня, до наружной стороны металлического воздуховода должно быть в 1,5-2 кирпича.

Нередко, в декоративных целях кирпичные воздуховоды выкладываются не классическим способом (вертикально), а под небольшим наклоном, с уровнем отвода до 1,5 метров. Для этого требуется другой материал. Тесаный кирпич – его структура не создает сопротивления движению внутренних газов.

Вентиляционные каналы в настоящее время очень часто делают из металла, но и классический вариант, представляющий собой кирпичные вентиляционные каналы, по-прежнему пользуется популярностью при строительстве домов. Размещаются они во внутренних стенах постройки. Сечение каналов такого воздуховода 1X1/2 или 1/2Х1/2 кирпича.

В строительстве дома из кирпича никак не обойтись без вентиляционных каналов.

Оптимальным вариантом для возведения кирпичных вентиляционных каналов является использование полнотелого кирпича, но при его отсутствии или нехватке можно использовать и пустотелый облицовочный, полости которого заполняются раствором или обычной глиной. Следует помнить, что недопустимо , поскольку он очень плохо переносит температурный перепад и начинает крошиться.

Приготовление раствора, материалы, техника кладки

Кладка вентиляционных каналов из кирпича подразумевает использование такого же раствора, что и кладка внутренних стен.

Кладка дымоходов и вентиляционных каналов: а) в стенах толщиной в 1.5 кирпича; б) в стенах толщиной в 2 кирпича.

Для его приготовления к 1 части цемента добавляют 3 части песка. Песок необходимо использовать чистый, так как инородные примеси ослабляют раствор и, как следствие, весь вентиляционный канал. Также следует помнить про степень влажности песка. Цемент предпочтительнее использовать марки М-500, поскольку он обладает прекрасными пластическими свойствами и идеально подходит для данного вида работ. Тщательно перемешав полученную сухую смесь в специально отведенной для этого емкости, в нее вливают воду, при этом постоянно перемешивая раствор, до получения необходимой консистенции. Проверяют это следующим образом: емкость наклоняют под углом 40 градусов, и если раствор не выливается, то он готов для применения. Если объемы приготовляемого раствора довольно велики, то для его перемешивания разумнее использовать бетономешалку с электрическим приводом.

Конструктивные особенности вентиляционных каналов из кирпича могут сильно различаться в зависимости от их назначения. Наиболее распространенным и классическим вариантом является кладка вертикального квадратного хода со стороной в 2 кирпича. Первым этапом является предварительная разметка, которую осуществляют с помощью шаблона. После этого выполняется кладка нескольких (обычно 2-3) рядов и устанавливаются по отвесу буйки — кирпичи, положенные поперек канала. Они необходимы для того, чтобы обеспечить вентиляционным каналам правильность формы и защитить их от загрязнения в то время, пока происходит кирпичная кладка. Они придают вентиляционному каналу прочность, но создают довольно большие проблемы во время чистки дымохода. Через 5-6 рядов буйки переставляют. Кладку вентиляционных каналов производят по многорядной или однорядной системе перевязки швов.

Необходимо применять технику укладки кирпича впритык. Это позволит исключить во время эксплуатации канала проникновение продуктов горения в жилые помещения или смежные вентиляционные каналы.

Отрицательные стороны

Минус такого дымохода заключается в том, что он хорошо выпускает на улицу не только дым, но и тепло. Чтобы этого избежать, в канале необходимо сделать изгиб, который поможет задержать часть тепла внутри него. Для этого кирпичи кладут лесенкой, ниши заполняют раствором и на эту горку производят укладку , а затем прижимают его сверху новым рядом кирпичей.

В месте выхода дымохода через крышу необходимо оставить воздушный зазор шириной не менее 13 см. Соединение дымохода с кровлей дома происходит при помощи специальных фартуков из оцинкованной стали. Переохлаждение дымовых газов внутри вентиляционного канала может привести к следующему: образуется конденсат внутри хода, кирпичная кладка перенасыщается влагой и тяга внутри воздуховода ослабевает. Чтобы избежать этого, расстояние от наружной поверхности стен до внутренней поверхности дымохода должно составлять 1,5 кирпича при температуре уличного воздуха — 20 °С и выше, 2 кирпича от -20 до -30 °С и 2,5 кирпича — при температуре ниже -30 °С.

Нередко в многоэтажных домах выкладывают не классические вертикальные, а наклонные вентиляционные шахты с уровнем отвода до 1 м. Такая кладка производится тесаным кирпичом, чтобы обеспечить наименьшее сопротивление движению выходящих газов. После того, как выполнение кладки завершено, для точного определения места засора вентиляционного канала в него опускают железный шар на веревке, и по наличию сопротивления выявляют место засорения.

Вентиляционные каналы кирпичные

Содержание статьи:

Особенности устройства вентиляционных каналов
Основные критерии монтажа вентиляционного канала
Параметры, на которые следует обратить внимание
Подготовительные работы
Завершение работы
Негативные моменты и как их устранить

При проектировании любого дома необходимо уделить должное внимание системе вентиляции. При неправильной установке не получится поддерживать нормальную температуру в помещении. К тому же уровень влажности будет постоянно завышен, что в свою очередь приведет к образованию плесени и грибка на всех поверхностях в доме.

Особенности устройства вентиляционных каналов

Устройство вентиляционных каналов

В настоящее время вентиляционные каналы часто оснащаются металлическими. Но опытные мастера отдают предпочтение кирпичной кладке. Кирпичные вентиляционные шахты обычно располагают с внутренней стороны несущей стены строения. При этом сечение такого вала должно быть не менее 1 в 1/2 кирпича или 1/2 в 1/2.

Лучше всего, если устройство такой системы будет осуществляться с самого начала строительства. Для строительства лучше всего использовать полнотелый кирпич. Если нет возможности его приобрести, то альтернативной заменой станет облицовочный вариант.

Применение силикатного кирпича не допускается, так как он имеет низкий показатель устойчивости к перепадам температур.

Основные критерии монтажа вентиляционного канала

Кирпичная вентиляционная шахта

При сооружении вентиляционной шахты обязательно нужно учитывать некоторые моменты, которые позволят выполнить все работы правильно.

В случае, если вал расположен в непосредственной близости от конька, вытяжное отверстие должно быть на 50 см выше его.
Если отверстия расположены на определенном расстоянии от конька, то их можно делать на одном уровне.
При обустройстве кухни обязательно нужно делать шахту высотой не менее метра.
высота вентканала над кровлей чаще всего делается один метр. Но при необходимости этот показатель можно увеличить до двух и более метров.

Параметры, на которые следует обратить внимание

Схема системы вентиляции дома

Строительство канала должно строго соответствовать действующему техническому регламенту. Эксплуатацию каналов следует проводить при любой температуре в помещении и на улице. Обрабатываемый воздух необходимо удалять из помещения в любое время года.

Вентиляционные шахты должны быть в помещениях, где нет окон — ванные, туалеты.

Существуют правила относительно размеров. Например, сечение канала должно быть не менее 0,016 кв.м. Толщина стены должна быть не менее 100 мм. Чтобы не было сопротивления прохождению воздушных масс, сечение канала должно быть одинаковым по всей длине. Все швы на кирпичной кладке должны быть полностью заглажены.

Вентиляционные каналы должны располагаться строго вертикально. Допустимым считается отклонение в 30 градусов.

Чтобы функциональность шахты не снижалась в течение года, ее необходимо защитить от резкого перепада температур. Поэтому теплоизоляцию необходимо проводить с использованием подходящих материалов.

К кирпичной кладке предъявляются особые требования. Минимальное расстояние до дверных и оконных проемов должно быть 40-45 см. При толщине стены до 38 см кирпич ложится в один слой, при толщине более 64 см — в два.

Подготовительные работы

Кладка кирпичной вентиляционной системы достаточно сложный процесс. Но при соблюдении всех правил и рекомендаций работу можно выполнить самостоятельно. Для начала стоит подготовить весь необходимый инвентарь:

кельма и терка;
молоток и шпатель;
отвес и строительный уровень;
.

Что касается материалов, то для кладки следует использовать только качественные продукты. Для начала необходимо правильно выбрать марку цемента. Песок должен быть чистым, без глины и прочего мусора.

Окончание работ

Устройство вентиляционного канала

Решение кладки вентиляционной шахты должно быть таким же, как и при устройстве несущих стен. Следует использовать пропорцию 1 к 3, на одну часть цемента три части песка.

При выборе песка необходимо отдавать предпочтение чистому материалу. Низкий сорт не позволит приготовить качественный раствор, что в свою очередь приведет к ослаблению всей конструкции. При этом песок должен быть сухим. Использование влажного материала потребует меньше воды. Цемент должен быть марки не ниже М500. Обладает хорошей пластичностью и высокой прочностью. Необходимо проверять его срок годности, использовать просроченный продукт категорически запрещено.

Подготовив все ингредиенты, их нужно смешать в сухом виде. Вода вводится в раствор небольшими количествами, при этом важно контролировать консистенцию. Для этого можно наклонить емкость, в которой готовится раствор. Если не переливается через борта, значит, необходимая консистенция достигнута.

Самый популярный на сегодняшний день вентиляционный канал выполнен с двойной кирпичной кладкой и строго вертикальным квадратным ходом.

Эта конструкция гарантирует наиболее эффективную систему вентиляции, которая будет выполнять свое назначение в любое время года.

Работа начинается с предварительной разметки, которая позволяет точно разместить вентиляционный элемент. Для изготовления шаблона можно использовать фанеру или плотный картон.

Пик над шахтой

Кирпичная кладка начинается с угла стены. Устройство первого канала можно выполнять при укладке 1,5 – 2 кирпичей. Между швеллерами необходимо оставить расстояние шириной в 1 кирпич.

Кладка кирпича выполняется встык.

Весь раствор внутри канала должен быть устранен. В противном случае через некоторое время он может отвалиться от стены и тем самым забить шахту. Не забывайте о таком моменте, как связывание. Каждый новый ряд следует выполнять с перемешиванием. Швы не должны находиться друг над другом, это ослабит конструкцию.

В том случае, если дымоход расположен в непосредственной близости от вентиляционной шахты, необходимо обязательно делать полнотелую кладку из силикатного кирпича.

Отрицательные моменты и способы их устранения

Существенным недостатком кирпичной вентиляции являются потери тепла. Это происходит одновременно с выходом отработанного воздуха в помещение. Этот момент можно предотвратить, если внутри конструкции выполнить небольшой изгиб. Такое дизайнерское решение сведет к минимуму потери тепла.

Для этого кладку кирпича в одном месте нужно делать «лесенкой».

Для предотвращения образования и скопления конденсата в вентиляционном канале стоит позаботиться о качественной теплоизоляции. На сегодняшний день существует огромное количество материалов, которые можно использовать для этой цели. Если к вентиляционному каналу подключается отопительный прибор, стоит выбирать огнестойкие теплоизоляционные материалы. На этапе строительства теплоизоляцию можно полностью заменить кирпичной кладкой. В том случае, если температура опускается ниже -30 градусов, то кладку следует производить в 2,5 кирпича. Для южных регионов будет достаточно кладки в 1,5 кирпича.

Учитывая все пункты, вы сможете оборудовать вентканал, который прослужит долго, при этом его функциональность останется на высшем уровне. Также нет необходимости проводить регулярные профилактические работы, связанные с очисткой вентиляционных шахт. Это поможет сохранить работоспособность системы в любое время года.

Краткая история грязных вентиляционных шахт Нью-Йорка

Опубликовано в понедельник, 16 октября 2017 г. Кейт Этерингтон В Архитектуре, Особенности, История

Image by Bikes And Books

Если вы думаете, что нет ничего хуже, чем снимать квартиру с окнами и без вида, подумайте еще раз. В какой-то момент в истории города, где теперь можно насладиться небольшим кусочком дневного света и, по крайней мере, свежим воздухом, не было вообще ни света, ни воздуха. Действительно, в некоторые моменты истории окна жильцов выходили в щели — иногда всего 28 дюймов в ширину — которые кишели отходами, протухшими запахами и шумом.

Вентиляционная шахта многоквартирного дома, Нью-Йорк, снята с крыши, ок. 1900 г. Изображение с Wiki Commons

Многолетнее стремление жителей Нью-Йорка к воздуху и свету

История вентиляционных шахт на самом деле является историей окон и долгой борьбы города за соблюдение закона об окнах. До середины 19 века окна — по крайней мере, наружные окна — не требовались в каждой комнате. Но принуждение застройщиков к строительству зданий с внешними окнами не сразу решило проблему дефицита воздуха и света, от которой в то время страдали жители Нью-Йорка. Фактически, даже после того, как окна стали частью юридического определения комнаты, многие городские строители продолжали строить многоквартирные дома без наружных окон. Чтобы обойти закон, они просто установили внутренние окна, например, между комнатой, выходящей на улицу, и соседней комнатой.

Когда в 1880-х годах наружные окна наконец стали обязательными, застройщики, естественно, стремились соблюдать новый городской закон о строительстве, не теряя при этом значительной площади застройки. По крайней мере, в течение двух десятилетий это привело к строительству зданий с внутренними вентиляционными шахтами, настолько узкими, что арендаторы могли обмениваться рукопожатиями со своими соседями в соседних зданиях. Однако мало кто из соседей в то время жадно пожимал руки своим вентиляционным шахтам. Вместо того, чтобы создать источник воздуха и света, эти узкие щели быстро превратились в источники болезней, шума и дисфункций.

Многоквартирные дома на Парк-авеню и 107-й улице, Нью-Йорк, около 1900 года. несомненно, вентиляционная шахта вызвала бы большое количество ежедневных жалоб. В эпоху, когда водопровода и других современных удобств все еще не хватало, особенно в многоквартирных домах, вентиляционная шахта использовалась как удобное место для сброса всего, от пищевых отходов до человеческих экскрементов, и, судя по всему, накопление отходов было большим. Статья 1885 года в New York Times сообщила, что когда Мэри Олсен, ирландская иммигрантка, обезумевшая из-за ночных привычек своего мужа, попыталась прыгнуть насмерть через вентиляционную шахту своего многоквартирного дома, мусор на дне был настолько обильным, что она не пострадала от самоубийства. пытаться.

Итак, куда делись все жалобы на городские вентиляционные шахты в эпоху до 311?

В конце концов, многие разгневанные жильцы и сторонники жилищной реформы смогли направить свои жалобы в Комитет многоквартирных домов — 1900 создана комиссия для сбора жизненно важных данных о жилищной ситуации в городе. Один свидетель, который разговаривал с Комитетом по многоквартирным домам, заявил, что вентиляционные шахты следует переименовать в «грязные вентиляционные шахты». Десятки других свидетелей описали вентиляционные шахты как гноящиеся трубки болезни. Действительно, в заключительном отчете многоквартирной комиссии было установлено, что «практически все свидетели, давшие показания перед комиссией, едины во мнении, что «вентиляционная шахта» была самым серьезным злом нынешнего многоквартирного дома». Возражения против вентиляционных шахт не ограничивались плохим качеством воздуха, который они производили. Пожарная часть также возражала против вентиляционных шахт. Хотя это ни в коем случае не был полезным источником воздуха для жильцов, в случае пожара шахты давали ровно столько кислорода, чтобы способствовать более быстрому распространению огня.

По рекомендации Комиссии в конечном итоге были введены новые правила, которые ограничивали застройщиков строительством не более 70 процентов любого участка. Ни в коем случае не предлагая жильцам нижних этажей великолепный вид — кирпичные стены и по сей день являются обычным явлением во многих пешеходных зонах — строительство больших внутренних дворов, по крайней мере, смягчило более серьезные опасности и неудобства, создаваемые более ранними узкими вентиляционными шахтами. .

Борьба за сохранение вентиляционных шахт

Несмотря на долгую и мрачную историю вентиляционной шахты, в нескольких старых городских зданиях до сих пор есть узкие вентиляционные шахты, построенные в девятнадцатом веке, и по крайней мере некоторые жильцы в последнее время пытались обосновать необходимость их сохранения. В судебном деле 2014 года Leyin Ouyang v Cromelin пара, живущая по адресу Третья авеню, 1664, возражала против того, что владелец здания запечатал две вентиляционные шахты размером 58 на 36 дюймов, лишив их доступа к узкой вентиляционной шахте и свет, пропущенный через отверстие. Архитектор, нанятый арендатором и привлеченный к суду в качестве свидетеля-эксперта, не только утверждал, что вентиляционные шахты были закрыты владельцем ненадлежащим образом, но также подчеркивал, что их покрытие повлияет на удовольствие арендатора от своего дома. Как сообщается в судебных документах по делу, «архитектор ответчика показал, что в рассматриваемых помещениях есть два окна, которые выходят на вентиляционные шахты, так что каждая вентиляционная шахта может обеспечивать вентиляцию и свет». В данном случае суд вынес решение в пользу ответчика и постановил вскрыть узкие вентиляционные шахты.

СВЯЗАННЫЕ:

История нью-йоркской железнодорожной квартиры
Тротуары Сохо и Трайбеки с окнами обеспечивали светом рабочих подвальных фабрик еще до электричества
Radio Row: рай для мастеров и место для творчества, потерянное для Всемирного торгового центра

Теги : вентиляционные шахты

Кирпичные вентиляционные каналы

При проектировании любого дома необходимо уделить должное внимание системе вентиляции. При неправильном ее устройстве поддерживать нормальную температуру в помещении будет невозможно. К тому же уровень влажности воздуха будет постоянно завышен, что в свою очередь приведет к образованию грибка и плесени на всех поверхностях в доме. 9

Основные критерии проектирования вентиляционных каналов

Особенности устройства вентиляционных каналов

Устройство вентиляционных каналов
В настоящее время вентиляционные каналы часто оснащаются металлическими. Но опытные мастера отдают предпочтение кирпичной кладке. Кирпичные вентиляционные шахты обычно располагают с внутренней стороны несущей стены строения. При этом сечение такого вала должно быть не менее 1 на 1/2 кирпича или 1/2 на 1/2.
Лучше всего, если устройство такой системы будет осуществляться с самого начала строительства. Для строительства лучше всего использовать полнотелый кирпич. Если нет возможности его приобрести, то альтернативной заменой станет облицовочный вариант.
Применение силикатного кирпича не допускается, так как он имеет низкий показатель устойчивости к температурным перепадам.
Основные критерии проектирования вентиляционного канала
Кирпичная вентиляционная шахта
При строительстве вентиляционной шахты обязательно нужно учитывать некоторые моменты, которые позволят выполнить всю работу правильно.
В случае, если вал расположен в непосредственной близости от конька, отверстие вытяжки должно быть выше его на 50 см.
Если отверстия расположены на некотором расстоянии от конька, то их можно делать на одном уровне.
При обустройстве кухни обязательно нужно сделать шахту высотой не менее метра.
высота вентиляционного канала над кровлей обычно составляет один метр. Но при необходимости этот показатель можно увеличить до двух и более метров.
Параметры, на которые следует обратить внимание
Схема системы вентиляции дома
Строительство канала должно строго соответствовать действующим техническим регламентам. Эксплуатацию каналов следует проводить при любой температуре внутри и снаружи помещения. Обрабатываемый воздух необходимо удалять из помещения в любое время года.
Вентиляционные шахты должны быть в помещениях, где нет окон — ванные, туалеты.
Существуют также правила относительно размеров. Например, сечение канала должно быть не менее 0,016 кв.м. Толщина стенки должна быть не менее 100 мм. Чтобы не было сопротивления прохождению воздушных масс, сечение канала должно быть одинаковым на всей его длине. Все швы на кладке должны быть полностью заглажены.
Вентиляционные каналы должны располагаться строго вертикально. Допустимым считается отклонение в 30 градусов.
Чтобы функциональность шахты не снижалась в течение года, ее необходимо защитить от резкого перепада температур. Поэтому необходимо провести теплоизоляцию с использованием подходящих материалов.
К кирпичной кладке предъявляются особые требования. Минимальное расстояние до дверных и оконных проемов должно быть 40-45 см. При толщине стены до 38 см кирпич следует класть в один слой, при толщине более 64 см — в два.
Подготовительные работы
Кладка вентиляционной системы из кирпича – достаточно сложный процесс. Но при соблюдении всех правил и рекомендаций работы можно выполнить самостоятельно. Для начала стоит подготовить весь необходимый инвентарь:
кельма и терка;
молоток и шпатель;
отвес и строительный уровень;
молоток.
Что касается материалов, то для кирпичной кладки следует использовать только качественные продукты. Для начала необходимо правильно выбрать марку цемента. Песок должен быть чистым, без глины и другого мусора.
Выполнение работ
Устройство вентиляционного канала
Раствор для кладки вентиляционной шахты должен быть таким же, как и для устройства несущих стен. Следует использовать соотношение 1 к 3, на одну часть цемента три части песка.
При выборе песка необходимо отдавать предпочтение чистому материалу. Низкий сорт не позволит приготовить качественный раствор, что в свою очередь повлечет за собой ослабление всей конструкции. При этом песок должен быть сухим. Использование влажного материала потребует меньше воды. Цемент должен быть марки не ниже М500. Обладает хорошей пластичностью и высокой прочностью. Необходимо проверять его срок годности, использовать просроченный продукт категорически запрещено.
Подготовив все ингредиенты, их необходимо смешать всухую. Вода вводится в раствор небольшими порциями, при этом важно контролировать консистенцию. Для этого можно немного наклонить емкость, в которой готовится раствор. Если не переливается через борта, значит, нужная консистенция достигнута.
Самый популярный на сегодняшний день вентиляционный канал выполнен с двойной кирпичной кладкой и строго вертикальным квадратным каналом.
Эта конструкция гарантирует наиболее эффективную систему вентиляции, которая будет выполнять свое назначение в любое время года.
Работа начинается с предварительной разметки, позволяющей точно расположить вентиляционный элемент. Для изготовления шаблона можно использовать фанеру или плотный картон.
Козырек
Кладка кирпича начинается с угла стены. Устройство первого канала можно выполнять при укладке 1,5 – 2 кирпичей. Между швеллерами обязательно оставлять расстояние в 1 кирпич.
Кладка кирпича выполняется встык.
Весь раствор изнутри канала должен быть удален в обязательном порядке. В противном случае через некоторое время он может отвалиться от стены и тем самым забить шахту. Не забывайте о таком моменте, как связывание. Каждый новый ряд необходимо перемешивать. Швы не должны находиться друг над другом, это ослабит конструкцию.
В том случае, если дымоход расположен в непосредственной близости от вентиляционной шахты, обязательно выполнение сплошного типа кладки из силикатного кирпича.
Отрицательные моменты и способы их устранения
Существенным недостатком кирпичной вентиляции являются теплопотери. Это происходит вместе с удалением отработанного воздуха из помещения наружу.

РубрикаРазное
