чертежи, размеры и инструкция по изготовлению верстака

При работе с древесиной не обойтись без циркулярной пилы. Чаще всего для домашнего пользования покупают ручной инструмент, но, работать с ним не всегда удобно. Альтернативой может стать стационарная модель со станиной, вот только стоимость такого устройства будет намного выше. Чтобы сохранить семейный бюджет и упростить работу с инструментом, можно изготовить стол для ручной циркулярной пилы своими руками.

Что представляет собой циркулярная пила

Циркулярная пила является незаменимым инструментом для работы с древесиной и листовыми материалами. Это ручное устройство, предназначенное для распиливания под прямым углом на глубину от 4 до 14 см. Циркулярка легко справится с такими материалами:

  • доски;
  • брусья;
  • ДСП;
  • МДФ;
  • фанера;
  • шифер;
  • гипсокартон;
  • мягкий металл.

Как выбрать циркулярную пилу для дома

Все циркулярные пилы имеют практически одинаковую конструкцию. Основным отличием разных моделей является мощность, от которой зависит и максимально допустимая толщина материала для распиливания.

Мощность циркулярной пилы, кВт Максимальная толщина распила, см
1,2 4,5
1,8 6,5
2,2 8,5
5,5 14,1

Циркулярки с самой низкой мощностью в 1,2 кВт, отлично подойдут для редкого домашнего использования и непродолжительных работ. Для регулярной работы лучше обратить внимание на полупрофессиональные пилы, мощностью 1,8 кВт. Покупать для домашней работы модели с мощностью 2,2 кВт и выше не имеет смысла. Такие инструменты предназначены для ежедневной обработки большого количества древесины на лесопильных производствах.

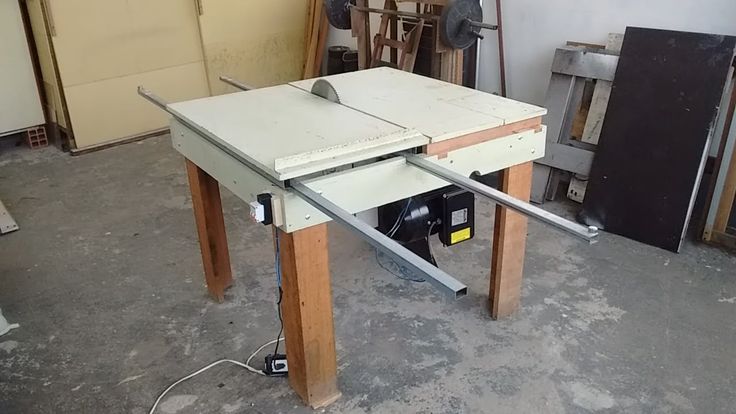

Стол для циркулярной пилы.

Каким должен быть стол для ручной циркулярной пилы

Правильная конструкция распиловочного стола является залогом качественной и безопасной работы. Существует несколько основных требований к станине для циркулярной пилы:

  1. Каркас стола должен быть устойчивым.
  2. Материл для изготовления стола должен быть надёжным и долговечным.
  3. Столешницу нужно сделать максимально жёсткой, гладкой и ровной.
  4. Так как циркулярная пила работает от электросети, необходимо позаботиться о заземлении.
  5. Кнопка включения должна быть расположена в удобном месте.
  6. Область вокруг стола следует содержать в чистоте и порядке, для исключения травматизма.
  7. Хорошим решением будет установка дополнительной кнопки для аварийного отключения.

Производство стола для циркулярной пилы своими руками

Сделать верстак для циркулярной пилы сложнее чем изготовить обычный стол, но, вполне реально. Самое главное – это внимательно следовать инструкциям и уделить особое внимание безопасности и устойчивости конструкции.

Чертежи с размерами

Создание любой мебели нужно начинать с чертежа. На рисунке указывают габариты готовой конструкции, а также количество деталей с их точными размерами. В стандартном варианте столешница для станины имеет квадратную форму со сторонами по 120 см. Высота верстака колеблется от 80 до 120 см, в зависимости от роста мастера. Размеры столешницы могут отличаться от стандартных. В некоторых случаях она имеет прямоугольную форму и длину более 1,5 м. Для устойчивости такой конструкции могут потребоваться дополнительные опоры. Чертёж стола для циркулярки может быть составлен самостоятельно, с указанием индивидуальных размеров, или можно использовать готовый рисунок из сети. Для составления схемы изделия также можно воспользоваться специальными компьютерными программами.

Выбор материала

Конструкция распиловочного стола состоит из двух основных частей: каркаса и столешницы. Для изготовления каркаса лучше всего использовать профилированную трубу. Этот материал прочный, устойчивый и долговечный. Единственный минус металлической основы – для соединения деталей необходимо иметь опыт работы со сваркой. Вместо металла для опор можно использовать древесину. Подойдут брусья или доски, размером 10*5 см. В качестве материала для столешницы, чаще всего выступает фанера, МДФ или металлический лист. Основным условием для этой части конструкции, является жёсткость поверхности. Толщина используемого древесного материала, должна составлять не менее 1,5-2 см, в зависимости от веса самой пилы. Для инструмента весом 5 кг, оптимальным вариантом станет столешница из двух склеенных листов фанеры, толщиной по 12 мм каждый. Также для изготовления станины можно использовать старый письменный или обеденный стол, но, конструкцию нужно будет хорошо укрепить. Также в качестве материала могут выступать детали от старых шкафов, полок или дверей.

Необходимые инструменты

Чтобы сделать распиловочный станок, понадобятся некоторые инструменты и приспособления:

  • электролобзик;
  • шлифовальная машинка;
  • болгарка;
  • дрель;
  • сварочный аппарат;
  • шуруповёрт;
  • фрезер;
  • рулетка;
  • угольник;
  • саморезы;
  • дюбеля;
  • металлические уголки.

Процесс изготовления стола пошагово

Сборка стола для дисковой пилы начинается с изготовления необходимых деталей: столешницы, ножек, поперечных балок и прочего. Деревянные элементы вырезают с помощью электролобзика, а для нарезки металлических используют болгарку. Когда все детали будут готовы, приступают к сборке конструкции.

Соединение элементов каркаса

Если детали сделаны из металлического профиля, их приваривают друг к другу, а после тщательно шлифуют все острые места и стыки. Для соединения рамы из деревянных брусьев, используют саморезы, шканты и металлические уголки.

Обработка готового каркаса

Металлический каркас покрывают краской для защиты от коррозии. Если основа сделана из древесины, её следует защитить от воздействия влаги с помощью специальных средств. При желании деревянные детали можно покрасить или покрыть лаком.

Работа со столешницей

Сперва следует обработать столешницу. Если она изготовлена из древесины, необходимо пройтись по краям фрезером, а после отшлифовать их. В готовой столешнице проделывают узкое отверстие для пилы и делают разметку для креплений.

Зазор между диском и краями прорези, должен составлять не больше 2 мм, иначе пила начнёт забиваться опилками и выйдет из строя. Также по краю столешницы можно наклеить разметочную линейку. Это очень удобное и полезное приспособление.

На нижней стороне столешницы следует вырезать небольшое углубление в области крепления пилы. Инструмент нужно закреплять в центральной части стола, иначе центр тяжести будет смещён, а устойчивость конструкции снижена.

Изготовление каретки

Чтобы работа с пилой была безопаснее, следует изготовить специальную каретку. Такое приспособление используют для распила мелких деталей. Каретка представляет собой конструкцию из фанерного основания и небольших деревянных бортиков.

Ход каретки по столу осуществляется с помощью направляющих. Для установки направляющих в столешнице проделывают специальные пазы и устанавливают в них отрезки профилированной трубы или металлических уголков. Материалом для направляющих может выступать металл или дерево. При желании готовую каретку с направляющими можно купить в специализированном магазине.

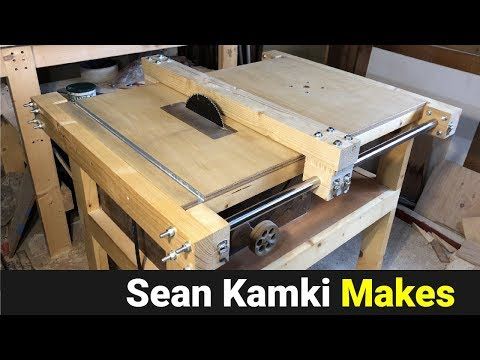

Распиловочный столик.

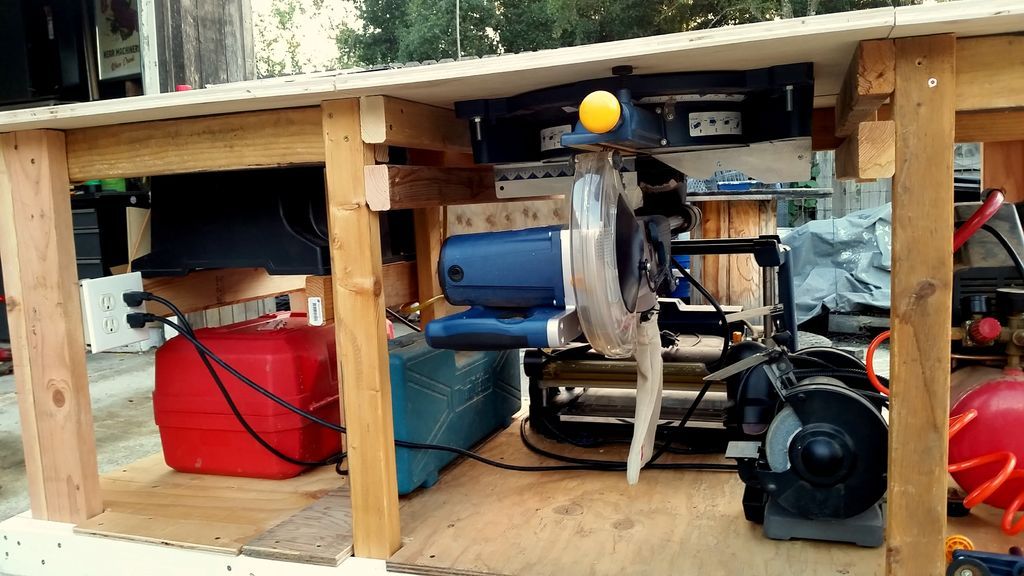

Монтаж дисковой пилы на готовый стол

Сперва следует подготовить сам инструмент.

Если в платформе купленной пилы не предусмотрены отверстия для крепежей, их необходимо просверлить самостоятельно. Нужно учитывать, что после такой процедуры воспользоваться официальной гарантией на прибор уже не получится.

Пилу закрепляют к нижней части столешницы используя болты, шайбы и гайки. Очень важно чтобы диск располагался строго перпендикулярно столешнице. Многие мастера предпочитают не нарушать целостность подошвы, а для установки используют прижимные бруски и саморезы.

Также при монтаже можно полностью снять с инструмента кожух, подошву и регулятор наклона, и закрепляют его на специальную деревянную платформу. Это позволит немного увеличить толщину пропила. Чтобы установить выключатель пилы, необходимо иметь базовые навыки работы с электросетями.

Для выполнения этой работы понадобятся:

  • розетка;
  • вилка для подключения пилы к сети;
  • обычный выключатель;
  • кабеля;
  • саморезы;
  • хомуты.

Розетку закрепляют на одной из боковых стенок стола и подводят к ней вилку, для подключения пилы. Кнопку включения инструмента надёжно прижимают с помощью хомутов, а управление выводят на выключатель, закреплённый в удобном месте.

Возможные ошибки и полезные советы

Чтобы изготовить удобный и качественный распиловочный станок, необходимо знать некоторые нюансы:

  1. Чтобы сохранить порядок на рабочем месте, под столом можно разместить контейнер для сбора опилок или сделать вытяжку используя старый пылесос.
  2. Для удобного перемещения станины, можно установить на ножках колёсики. При этом очень важно, чтобы они были оснащены тормозами и имели высокую грузоподъёмность.
  3. Столешницу верстака можно оборудовать петлями. Это позволит легко поднять крышку и провести ремонт или обслуживание инструмента.
  4. При изготовлении ножек, лучше всего использовать брусья или трубы. Опоры из сплошных листов фанеры, металла или других материалов могут мешать мастеру при работе за станком.
  5. Для распиливания больших листов материала, можно оборудовать дополнительную откидную столешницу.
  6. При закреплении пилы на столешницу, следует учесть направление вращения диска.

Техника безопасности во время работы с циркулярной пилой

Циркулярная пила – это травмоопасный инструмент и при работе с ним, техника безопасности всегда находится на первом месте:

  1. Станок должен быть устойчивым, даже малейшее пошатывание может быть опасно.
  2. При распиливании заготовок, необходимо использовать каретки и специальные толкатели, так как руки и пальцы – это самое уязвимое место.
  3. Чтобы предотвратить попадание древесной стружки в глаза, во время работы с пилой нужно надевать защитные очки.
  4. Древесина это легковоспламеняемый материал, поэтому на рабочем месте обязательно должен присутствовать порошковый огнетушитель.

Мебель

Верстак для циркулярной пилы своими руками • AURAMM.RU

Posted on by Sailhala

Стол для циркулярной пилы своими руками

Настенный складной верстак

Не всегда есть возможность организовать рабочее место в небольшом гараже, обычно не хватает дополнительного пространства по бокам, когда машина находятся внутри. Вместо того чтобы заниматься мелким ремонтом на кухонном столе, лучше сделать настенный складной верстак. Выше уже представлено несколько вариантов, вот еще один.

Вся конструкция просто складывается и закрывается, съемные ножки хранятся на верхней части рамы.

Необходимые инструменты : Дрель с крестообразной головкой, различного размера сверла для предварительного сверления отверстий, дисковая

пила, рулетка, хомуты, уровень.

    Складной стол для фрезера

    Во многих случаях фрезер, вещь незаменимая. Но есть ли смысл покупать целый верстак, если вы будете пользоваться им раз в пол года. Естественно, лучше сделать складной стол для фрезера своими руками и устанавливать его по мере необходимости. Вы можете использовать любой вид поверхности или сделать простую поверхность с прорезью. В данном случае использовалась фанера и закаленный оргалит. Основная задача – правильно установить фрезер. как к решению этого вопроса подошел автор, смотрите на пошаговых фотографиях. Снизу не забудьте сделать дополнительную выборку для кожуха пылеуловителя, на этом верстаке установлен вакуумный шланг для отсоса пыли и стружек. Для чего было вырезано два треугольника с боков и один сверху. Затем необходимо измерить диаметр шланга и вырезать отверстие, который будет точно соответствовать размерам. В завершении основания крепления шланга надо посадить на клей. Возможно, получившийся верстак еще можно доработать в эстетическом плане и добавить немного веса к ножкам для прочности

      Верстак столярный складной

      Очень простой и функциональный складной столярный верстак. В этом случае столешница не опускается, а поднимается и крепится к стене, ножки складываются в середину рамы. Чтобы всякий раз вручную не откидывать ножки, в конструкцию добавлен специальный стоп-блок который вы просто должны вытащить со стены и ноги останавливаются в том же положении каждый раз. Порядок изготовления столешницы и ножек, как в предыдущих вариантах, только способ крепления к стене отличается.

        РАСПИЛОВОЧНЫЙ СТОЛ для ручной циркулярной пилы своими руками.

        Самодельный циркулярный станок

        Еще два варианта простого складного верстака.Здесь показано, как сделать откидной столик верстак с ножками, складывающимися под столешницей. и второй вариант, когда опорой служат две раздвижные боковые рамки. на которые опирается рабочая поверхность. И тот и другой столик имеют свои преимущества, второй конечно надежней, хоть его и сложней изготовить. Конечно оба варианта не подходят для серьезных работ, их можно скорее рассматривать, как вспомогательные.

          Переделка ручной дисковой пилы Интерскол в циркулярную настольную

          Верстак с дополнительным столом

          Интересный вариант столярного верстака. За счет дополнительного стола вы вдвое можете увеличить рабочую поверхность. Меньший стол оборудован колесиками, что позволяет при необходимости выдвигать его, а также легко убирается, если в нем нет надобности. Посмотрите на фото интересное решение для колес, которые можно просто убрать в середину. Также они оборудованы специальными стопорами. В общем на пошаговых фото мастер класса процесс отображен довольно подробно, так что понять не сложно, более подробные нюансы можете узнать на сайте источнике, ссылка под галереей.

            Складной

            верстак переносной

            Здесь представлен портативный, переносной складной верстак. с достаточно большой рабочей поверхностью, но в то же время достаточно компактный, чтобы его можно перевести на легковом автомобиле. Его можно использовать для фрезера, настольной пилы. то есть он достаточно крепкий, чтобы выдержать усилия веса тела к обрабатываемой детали.

            Состоит из складных козлов, нижнего стеллажа и двух листов рабочей поверхности. На пошаговых фото показан процесс изготовления и сборки конструкции.

              Раскладной

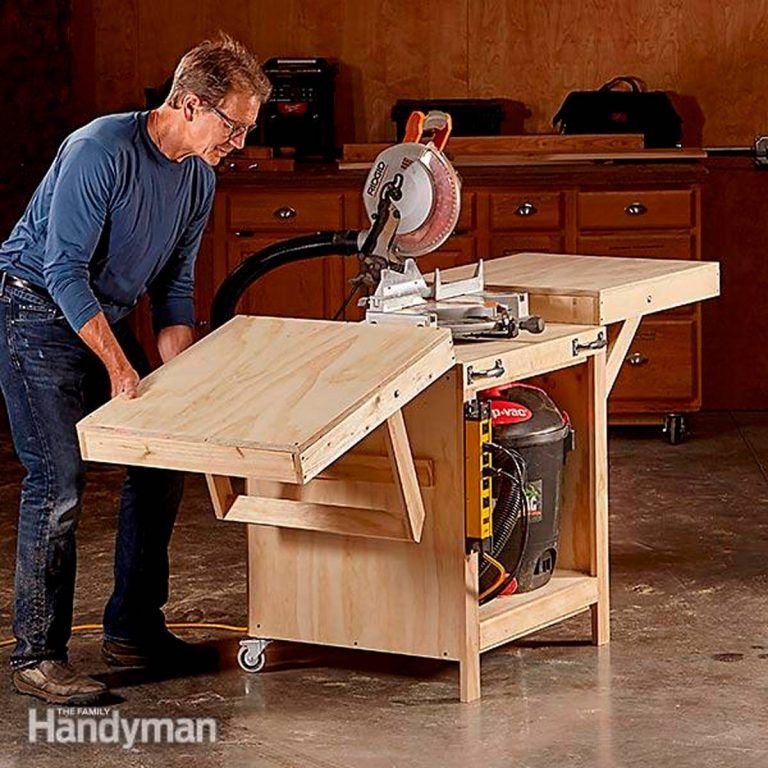

              верстак для торцовой пилы

              Не все модели торцовочных пил имеют достаточно большие боковые опоры, поэтому длинные заготовки провисают, что конечно мешает качественной работе. Хуже того, нарушаются меры безопасности, ведь стол может просто опрокинутся. Поэтому боковые поддерживающие опоры должны быть достаточной длины, что не очень удобно. Лучший выход, это сделать раскладной верстак для торцовочной пилы. то есть сделать по бокам столы-расширения с упорами. Варианты могут быть разные, в данном случае автор предлагает изготовить компактный верстак, с боковыми откидными столами на плоских опорах. Это более целесообразно, чем использовать ножки, нагрузка на столы незначительная, поэтому такой вариант более удобный.

                Posted in Пилы Tagged верстак, пила, рука

                Соберите простой верстак за 1 час (с ограниченными инструментами) — Jonny Builds

                Раскрытие информации: этот пост спонсируется The Home Depot. Я рад сообщить, что я стал партнером The Home Depot & Husky, чтобы продемонстрировать их удивительные инструменты и решения для хранения, когда я создаю Husky Dream Shop. Я получил инструменты бесплатно, и мне платят за эти посты, но это мои собственные мнения.

                Инструменты Husky: расширяемый квадрат — homedepot.sjv.io/knLnv

                Верстак Husky — homedepot.sjv.io/E5jkQ

                Шкаф для инструментов Husky — homedepot.sjv.io/6BK0b

                Схемы верстака: нажмите здесь

                Схемы хранения в гараже: нажмите здесь

                Итак, вы решили, что хотите начать что-то делать или ремонтировать в своем доме? Одна из первых вещей, которые вам понадобятся, — это верстак (или 3), и это один из самых простых проектов, которые вы можете сделать, чтобы начать работу и получить максимальную отдачу. Верстак может быть сверхсложным или исключительно простым. Мы идем исключительно простым путем.

                Небольшое примечание: мой рабочий стол Husky с 9 ящиками, шкаф для инструментов Husky 52 дюйма и шкаф Husky высотой 72×36 дюймов — идеальные решения для хранения, дополняющие простой гаражный магазин. У меня будут ссылки на них выше, а также на все бесплатные планы для этого 1-часового верстака и полок для хранения в гараже, указанные выше.

                Сначала вам понадобятся 5 2×4 и пара проектных панелей из МДФ. Кроме того, для тех из вас, кто никогда не слышал о панели проекта; обычно это панели размером 2 на 4 фута из различных материалов, включая МДФ, фанеру, ДВП и т. д. Обычно вы найдете их все вместе в конце прохода с фанерой или где-то поблизости. Для этого верстака я использовал панели МДФ толщиной 3/4. Дешевле купить целые листы МДФ стихами, чем купить 4 проектные панели, которые будут равны целому листу, но разница в цене составляет около 5 долларов, а удобство маневрирования меньшими панелями, на мой взгляд, стоит дополнительных затрат. Это особенно актуально, если у вас нет грузовика.

                Теперь, когда вы выбираете 2×4, держитесь подальше от обработанной под давлением древесины. Они предназначены для наружных проектов, а не для закрытого рабочего места в гараже. Мне нравятся Prime KD Pine 2×4, и именно здесь вы найдете самые прямые доски. KD равно Kiln Dryed. Иногда приходится довольствоваться изогнутыми досками, но, к счастью, для этого проекта не требуется рама, изготовленная с абсолютной точностью. Просто делай все возможное.

                Сборка довольно прямолинейна. Снова обратитесь к планам, которые я привел выше для каждого шага. Я использовал циркулярную пилу с батарейным питанием и аккумуляторный ударный шуруповерт. Это отличные инструменты, которые можно иметь в магазине, но если у вас ограниченный бюджет, дешевая сетевая циркулярная пила и сетевая дрель, которую вы покупаете на гаражной распродаже за 5 долларов, сделают свою работу. Всегда есть способ!

                Одним из хороших инструментов является красивый квадрат скорости. Нет ничего круче, чем выдвижной квадрат Husky 6 дюймов. Я знаю, что это бессовестная вилка, но если серьезно, то это один из самых крутых инструментов в моем магазине. Я люблю это дело. Он изготовлен из обработанного алюминия, который имеет прочное качество сборки. Выдвижная планка с трением фиксируется в сложенном состоянии, но легко выдвигается и выдвигается, когда вам нужно разметить более широкий материал. Кроме того, удлиненная планка не прогибается в открытом состоянии, и она достаточно прочная, чтобы я использовал ее в качестве линейки, чтобы ездить на циркулярной пиле во время резки. Я говорил об этом в своем блоге по сборке магазина, но стоит упомянуть и здесь. Пока я строил эти проекты, мой друг Нейт был в доме, выполняя какую-то работу подрядчика, для которой я его нанял. Этот парень разбирается в инструментах и ​​действительно мастер на все руки. Он увидел мой квадратный хаски и сказал: «Чувак, это круто». Я сказал ему, какие они хорошие и недорогие, и я предполагаю, что сейчас в его сумке с инструментами есть один.

                Вернемся к верстаку Должен упомянуть, что я добавил к верстаку комплект роликов. Ролики, которые я использовал, очень гладкие и имеют функцию двойной блокировки, которая блокирует не только колесо от качения, но и поворотное движение. Это помогает создать очень учебную платформу, когда она заблокирована, и я рекомендую двойную блокировку роликов, если вы строите верстак с роликами. Если не добавить 5 дюймов к высоте 2×4, которые вы вырезали для ножек, то у вас будет крепкая стационарная скамья. Снова ознакомьтесь с бесплатными планами и ознакомьтесь со ссылками на потрясающие продукты Husky, с помощью которых я создал магазин своей мечты. Husky производит отличные инструменты, которые прослужат вам всю жизнь, и вы можете найти их исключительно в Home Depot. Удачной сборки и пришлите мне фотографии вашего верстака!

                Как пользоваться циркулярной пилой: длинные пропилы (сделай сам)

                Обновлено: 05 октября 2018 г.

                Узнайте, как безопасно пилить доски от руки, резать фанеру с помощью направляющей линейки и собирать приспособление для распиловки для точной резки циркулярной пилой

                Следующий проект›

                Семейный мастер на все руки

                Научитесь пользоваться циркулярной пилой, чтобы быстро и аккуратно резать длинные доски и фанеру. Кроме того, мы включили планы удобной насадки для резки для вашей пилы.

                от экспертов по DIY в журнале Family Candyman

                Время
                за час или меньше
                . доска

                Закрепите доску для резки вдоль, прибив ее гвоздями к козлам. Поместите по одному финишному гвоздю на каждом конце рядом с краем доски и в стороне от пути лезвия. Вбейте гвозди вровень с поверхностью.

                Фото 2: Начертите направляющую

                Нарисуйте направляющую параллельно краю доски с помощью угольника и карандаша. Прижмите ограждение комбинированного квадрата к доске, когда вы скользите по нему.

                Фото 3: Осторожно поместите палец

                Поместите указательный палец под башмак пилы и плотно прижмите к краю доски и зажмите башмак пилы между большим и указательным пальцами. Теперь убедитесь, что пильный диск находится на расстоянии 1 дюйм от необработанной древесины, и запустите пилу. Направляйте пилу вдоль линии, проводя указательным пальцем по краю доски во время резки.

                Даже если ваша работа по дереву ограничивается случайным проектом на выходных, вам в конечном итоге понадобится вырезать узкий кусок из длинной доски или листа фанеры. Распиливать длинные доски легко, если у вас есть настольная пила. Но вы также можете сделать это аккуратно с помощью хорошей циркулярной пилы. На самом деле, обычно проще разрезать длинные куски фанеры с помощью циркулярной пилы и линейки, чем пробивать громоздкие листы с помощью настольной пилы. Циркулярная пила не будет резать так гладко, как настольная пила, но с помощью нескольких приемов, небольшого изящества и некоторой практики вы сможете резать почти так же точно. Звучит надуманно? Не совсем — профессионалы делают это все время. Мы покажем вам, как использовать циркулярную пилу для быстрого и точного раскроя длинных досок и фанеры, а также дадим вам чертежи удобной насадки для резки для вашей пилы.

                Узнайте, как делать идеально ровные пропилы с помощью циркулярной пилы, из нашего видеоурока.

                Прибейте доску гвоздями и ориентируйтесь пальцем — осторожно!
                Это быстрый способ отрезать несколько от 2 до 4 дюймов. полоски, но если вам приходится часто резать узкие полоски, соберите приспособление, показанное на стр. 32. Для этого метода необходимо прибить доску финишными гвоздями прямо к козлам (Фото 1). Используйте финишные гвозди 4d для 3/4 дюйма. толстая древесина и финишные гвозди 8d для досок толщиной 1-1/2 дюйма. Затем разметьте доску и обрежьте ее по ширине (фото 2 и 3). Этот метод позволяет получить доску одинаковой ширины и параллельных сторон независимо от того, является ли доска, из которой вы вырезаете, прямой или изогнутой. Если вы хотите создать прямую кромку на изогнутой доске, вместо этого отметьте доску линейкой или меловой линией.

                Поместите руку на широкую часть башмака пилы, а не на узкую сторону рядом с лезвием, и возьмитесь за башмак указательным и большим пальцами. Ваш указательный палец действует как направляющая. Когда вы режете, направляйте давление прямо вперед через ручку пилы и концентрируйтесь на линии. Если пила начинает отклоняться от линии, вернитесь примерно на 6 дюймов позади того места, где вы впервые отклонились от линии, и начните снова. Прежде чем нажимать переключатель, чтобы возобновить рез, убедитесь, что пильный диск идеально выровнен в пропиле, и крепко держите его на случай, если диск зацепит и дернет пилу. Хорошее завершение — секрет точного финиша. Ведите пилу за конец доски, как если бы линия продолжалась.

                Внимание!

                Не используйте этот метод, если доска расщеплена или если ваш палец находится на расстоянии менее 3 дюймов от пильного диска.

                Обрезка фанеры с помощью направляющей линейки

                Фото 1: Зажим линейки

                Прикрепите линейку к обрезку пиломатериала для направляющей продольной пилы. Затем крепко прижмите башмак пилы к поверочной линейке, пока вы делаете пропил в ломе. Измерьте и запишите точное расстояние между линейкой и внутренним краем пропила.

                Фото 2: Измерьте и отметьте

                Измерьте и отметьте желаемую ширину обрезной доски. Затем используйте измерения, полученные на Фото 1, чтобы сделать второй набор отметок для линейки на стороне «хранителя» первых отметок. Совместите линейку со вторым набором меток и крепко зажмите.

                Фото 3: Сдвиньте башмак пилы

                Сдвиньте башмак пилы по направляющей циркулярной пилы, чтобы распилить фанеру. Чтобы обеспечить прямой разрез, плотно прижимайте пилу к линейке, толкая ее вперед.

                Прикрепите линейку для сверхпрямых пропилов

                Прикрепите идеально прямую доску или металлическую линейку к листу фанеры, чтобы сделать прямые пропилы корпусного качества. Суть в том, чтобы выровнять линейку точно на правильном расстоянии от линии реза (фото 2) и удерживать башмак пилы плотно прижатым к линейке во время резки. На фото 1 показано, как сделать пробный срез и измерить расстояние от края ботинка до края лезвия. Тщательно измерьте и запишите размер для справки. Затем сместите линейку от линии реза на это расстояние (Фото 2).

                Когда вы начинаете резать, слегка надрежьте фанеру лезвием, чтобы убедиться, что лезвие только касается внешнего края метки. Слегка переместите оба конца линейки, чтобы при необходимости скорректировать разрез, затем снова закрепите ее. В начале распила прижмите переднюю часть башмака к линейке. В конце разреза держите заднюю часть обуви туго натянутой, пока разрез не будет завершен.

                Совет:

                Закрепите линейку на куске фанеры, который вы сохраните. Таким образом, если пила случайно соскользнет с линейки, она не испортит заготовку, которую вы храните.

                Изготовление направляющей для циркулярной пилы

                Фото 1: Использование шаблона

                Измерьте расстояние между пилой и направляющей, чтобы установить ширину пропила, и затяните барашковые гайки. Измерьте как передний, так и задний края лезвия, чтобы выровнять упор параллельно лезвию. Закрепите или прикрепите доску к козлам и сдвиньте пилу и приспособление по всей длине доски.

                Приспособление для узких полос
                Если у вас нет настольной пилы, вы можете изготовить направляющую, показанную на рис. A, и прикрепить ее к циркулярной пиле. Он поможет вам разрезать узкие полосы (шириной от 1/2 до 6 дюймов) с точностью, близкой к настольной пиле (Фото 1). Возможно, вам придется модифицировать его, чтобы он соответствовал башмаку вашей пилы. Изготовление этой направляющей для циркулярной пилы занимает около часа.

                Аккуратно вырежьте фанерную основу и детали, чтобы убедиться, что они имеют параллельные стороны и прямые углы. Сделайте прорези и отверстие для лезвия и кожуха лезвия, предварительно просверлив 3/8 дюйма. отверстия в углах, а затем вырезание между ними с помощью электролобзика. Установите основу над забором и выровняйте один длинный край. Затем аккуратно прикрепите рельсы к сторонам основания и привинтите их к ограждению с помощью 7/8 дюйма. винты. Готовая сборка забора должна плотно прилегать и легко скользить. Соедините забор с основанием с помощью болтов с квадратным подголовком и прикрепите башмак пилы к основанию маленькими винтами. Сверло 5/32 дюйма. отверстия в башмаке пилы и прикрепите направляющую с помощью 5/8-дюйм. винты.

                Рисунок A: Приспособление для узких полос

                Эта направляющая позволяет вам резать узкие полосы с помощью циркулярной пилы.

                Безопасность превыше всего

                Длинные разрезы могут быть опасны. Прежде чем попробовать, прочитайте следующие меры предосторожности.

                • Носите защитные очки и средства защиты слуха и избегайте свободной одежды. Завяжите длинные волосы назад.
                • Установите пильное полотно так, чтобы оно пилило примерно на 1/4 дюйма глубже, чем толщина древесины.
                • Закрепите доски шириной менее 6 дюймов гвоздями, а более широкие доски струбцинами.
                • Во время резки стойте рядом с лезвием, а не позади него. Не подпускайте посторонних лиц к зоне позади пилы.
                • Расклинивайте распил с помощью прокладки, если доска начинает зажимать полотно и вызывать его заедание.
                • Убедитесь, что защитный кожух свободно перемещается. Никогда не блокируйте и не заклинивайте его в поднятом положении.

                Видео: Как резать ровно с помощью циркулярной пилы

                Джефф Гортон, редактор журнала The Family Handyman, покажет вам , как делать идеально прямые пропилы с помощью циркулярной пилы .
