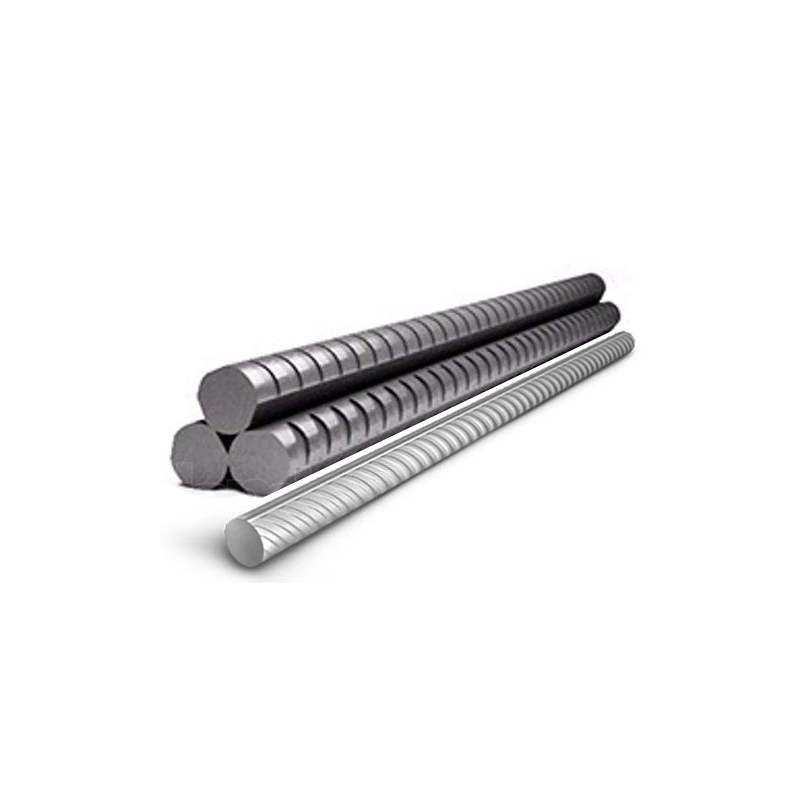

Справочная информация на арматурный прокат марки А500С, диаметром 16 мм, изготовленного горячекатаным методом производства:

• Стандарт: ГОСТ Р 52544;
• Вес погонного метра: 1.578 кг;
• Вид изготовления: прутки;
• Ближайшие диаметры: 12 mm, 14 mm, 18 mm;
• Заводы производители: перейти

Размеры профиля
Параметр		Значение
Номинальный диаметр (dн):		16 mm
Фактический диаметр (d):		15,2 mm
Значение углеродного эквивалента (Сэкв):		не менее 0,30 %
Номинальный и фактический диаметры, расстояние между концами поперечных рёбер
Параметр		Значение
Номинальная площадь поперечного сечения (Fн):		201,1 mm2
Суммарное расстояние между концами поперечных рёбер (e1+e2):		10,05 mm
Обозначения поперечных рёбер на чертеже
Параметр		Значение
Высота поперечных рёбер (h):		1,2 mm
Ширина поперечных рёбер (b):		1,6 mm
Шаг поперечных рёбер (t):		9 mm
Относительная площадь смятия поперечного ребра (FR):		не менее 0,056 mm
Овальность проката
Предельные отклонения
Параметр		Значение
Отклонение от фактического диаметра (d):		+0,3 mm -0,5 mm
Отклонения площади поперечного сечения (Fн):		±8,044 mm2
Отклонение по шагу поперечных рёбер (t):		±1,35 mm
Предельно-допустимая овальность:		не более 1,6 mm

Прокат применяется в ответственных участках перекрытий зданий как «усиливающая» арматура. В этом случае хлысты добавляются между рядами верхней сетки арматурного каркаса — плиты перекрытия. Кроме того 16 профиль нашел свое применение при бетонировании фундаментных плит зданий, где часто применяется как «основная» «рабочая» арматура.

Обозначения примененные в таблицах:

• Номинальный диаметр — диаметр арматуры с учетом площадей поперечных рёбер ;
• Фактический диаметр — диаметр арматурного проката с учетом допустимых отклонений;
• Номинальная площадь поперечного сечения — площадь поперечного сечения рассчитанная по формуле: 0,2 _пd_н;
• Овальность проката — разность между наибольшим (допустим d₁) и наименьшим (допустим
  d₂) размерами поперечного сечения;
• Высота ребра — расстояние от верхней точки поперечного ребра — до поверхности тела проката;
• Ширина поперечных рёбер — расстояние по верху трапециевидного поперечного сечения;
• Шаг поперечных рёбер — расстояние между двумя соседними поперечными рёбрами;
• Площадь смятия поперечных рёбер — площадь проекции поперечных рёбер на плоскость.

---

Таблицы с параметрами и характеристиками «рифленого арматурного проката» класса «А500С» — 16 мм созданы на основе стандарта качества ГОСТ Р 52544-2006 Прокат арматурный свариваемый периодического профиля для армирования железобетонных конструкций.

Таблица весов арматуры А3, масса, характеристики и применение

Арматура — неотъемлемая часть фундамента, с которого, как правило, начинается любое строительство сооружения. С её помощью также изготавливают железобетонные плиты, фонарные столбы и другие ж/б конструкции. Масса арматуры А3 прямо зависит от диаметра прутка и длины. 3 класс арматуры требует для её создания специальной стали, в число которых входит 25Г2С. Она отлично подходит для зон повышенной сейсмической активности, а также имеет свойство превосходного сваривания.

Отличительным фактором данного класса арматуры является рифлёная поверхность, благодаря которой сцепление с бетоном более крепкое, в отличие от арматуры с гладкой поверхностью. Эта марка имеет отличные характеристики в плане сжатия и разрыва, что препятствует растрескиванию бетона и обеспечивает более длительной срок службы ж/б конструкций.

Характеристики и технология производства А3

Этот тип арматуры изготавливается с помощью таких методов:

1. упрочненный вытяжкой;
2. горячекатаный;
3. термически упрочненный.

Выпускаются эти прутки немерные и мерные. Мерная длина состоит из прутков 6м и 11,7м, а немерная длина — это любой отрезок арматуры вплоть до 11.7 метра, но не более. Допустимый процент немерной длины в партии равен 10.

Сегодня производство арматуры входит в число главных направлений современного металлопроката. Такая популярность обусловлена тем, что чаще всего арматура применяется в строительной сфере. Вес арматуры А3 позволяет также выполнять каркасные работы. Процесс изготовления включает следующие этапы:

• приём и транспортировка стали;
• правка;
• чистка;
• резка;
• гибка;
• сварка сеток и каркасов, если необходимо.

На крупных предприятиях изготовление полностью автоматизировано, небольшие производители работают в ручном режиме. Из-за разных трудозатрат, стоимость продукции может отличаться. Обычно в цеху имеется две линии, где изготавливается арматура, — для бухт и прутков. Хранится готовая продукция на специальных стеллажах, с соблюдением требуемых норм.

Таблица весов арматуры А3

В ниже приведённой таблице указаны данные веса погонного метра арматура А3.

Наименьший диаметр прутков класса А3 равняется 6мм, а наибольший 40мм. Ниже представлена таблица веса арматуры А3.

Примечание: цифры в скобках — масса прутка Bp-I.

Если вдруг у вас не оказалось под рукой таблицы, вес прутка можно рассчитать следующим образом. Для начала найдём объём: 1 м x (0,785 x D x D). В скобках это геометрическая площадь круга диаметром D и удельный вес арматуры А3, который равняется 7850 кг/м.куб.

Для примера рассчитаем вес арматуры класса А3 20мм. Итак, расчёт объема: 1(м)*(0. 785*0.02*0.02) =0,000314 м3. Затем вес: 0,000314*7850=2,4649, что примерно равно значению в таблице.

История возникновения арматуры А3

Изначально с момента появления железобетонных конструкций армирование не проводилось. Такая технология стала возможна благодаря цветоводу из Франции Жозефу Монье, который жил в период 1823-1906 г.г.

Начиная с 1861 года, он был занят поисками укрепления садовых кадок. И вот уже в 1867 году, 16 июля, он получил свой первый патент в этой области, который дал сдвиг в разработке ж/б конструкций. Спустя время учёные и строители переняли эстафету его опытов и разработок, которые существенно улучшили характеристики каркаса в железобетоне. На сегодняшний день мы имеем арматуру А3 в том виде, в котором она представлена.

Разновидности и применение

Арматура 3 класса изготавливается из низко- и высокоуглеродистой стали диаметром 6-40мм. Из-за разных условий применения такой арматуры, она подразделяется на два типа:

• напряженная;
• ненапряженная.

Считается, что А3 12мм самая востребованная в строительстве. Вес 1 метра арматуры А3 12мм согласно таблице всего 0,888 грамм. С ней легко и удобно работать, но в то же время она достаточно жёсткая для вязки каркаса и сетки. Её применяют при армировании несъемной опалубки. При возведении частных домов или дач, используется ленточный фундамент, где и применяется арматура такого диаметра.

Для проектировщиков, чтобы оценить стоимость строительства, крайне важно знать вес метра арматуры А3. Однако провести подсчёт этой величины придется в том случае, если необходимо подготовить проект или требуется изменить диаметр прутка арматуры, при отсутствии необходимого.

Напоминаем, что все заинтересованные лица могут без особого труда сделать заказ и купить арматуру в Москве с помощью нашего сайта или посетив нас по адресу г. Москва, ул. Расплетина д. 5, предварительно согласовав время и дату.



Вес арматурных стержней № 3, 4, 5, 6, 7, 8, 9 и 10 на фут

Планируете ли вы установить арматуру в своем проекте или оцениваете общее количество требуемой арматуры; вам нужно знать вес арматуры на фут или вес арматуры на погонный фут .

Вес арматуры зависит от длины и диаметра арматуры. Вот почему вес арматурного стержня № 4 длиной 20 футов будет отличаться от веса арматурного стержня № 8 на фут.

Наиболее распространенный размер арматуры, обычно используемой в жилых зданиях, — это полудюймовая арматура, в то время как для коммерческих проектов вам может понадобиться большее количество арматурных стержней, включая № 8, № 10 и даже № 11. Диаметр арматуры более #11 используется очень редко и встречается не так часто.

Читайте также: Сколько весит арматурный стержень №8 на фут [РЕШЕНО]

Итак, в нашем сегодняшнем посте мы обсудим, как рассчитать вес стальных стержней в футах.

Вес бетона, плотность бетона…

Включите JavaScript. арматурный стержень

Размер арматурного стержня №3/ арматурного стержня

Размер арматурного стержня №4/ арматурного стержня

Размер арматурного стержня №6/ арматурного стержня

Размер арматурного стержня №7/ арматурного стержня

Размер арматурного стержня №8/ арматурного стержня

Размер арматурного стержня №9/ арматурного стержня

Размер арматурного стержня №10/ арматурного стержня

Размер арматурного стержня №11/ арматурного стержня

Формула расчета веса арматуры:

Вес арматурного стержня на фут

Вес арматурного стержня № 2,5 на фут

Вес арматурного стержня № 3 на фут

Вес арматурного стержня № 4 на фут

Вес арматурного стержня № 5 на фут

Вес арматурного стержня № 6 на фут

Вес арматуры № 7 на фут

Вес арматурного стержня № 8 на фут

Вес арматурного стержня № 9 на фут

Вес арматурного стержня № 10 на фут

Вес арматурного стержня на метр

Для стержня диаметром 6 мм:

Для стержня диаметром 8 мм:

7 Для

Диаметр 10 мм:

для диаметра 12 мм:

для диаметра 16 мм:

для диаметра 20 мм:

для диаметра 25 мм:

для диаметром 32 мм. – Введение

Марки арматуры:

Типы арматуры:

Вес арматуры на фут

Вес единицы арматуры

 Под весом единицы арматуры мы подразумеваем вес арматуры на погонный фут или на метр. Вес единицы в основном используется при оценке требований к общему весу стержня в графике гибки стержня. Вот типичный процесс для графика гибки стержней:

• Оценщик снимает требования к стержням и определяет различные типы, учитывая форму и диаметр.
• Разным формам и диаметрам присваивается специальный идентификационный номер, облегчающий идентификацию.
• Для каждого отрезанного куска рассчитывают общую длину и количество необходимых кусков согласно плану и сечению арматуры.
• В конце для каждого диаметра общая длина преобразуется в общий вес путем умножения длины на удельный вес арматурного стержня.

Масса арматуры:

США	S. I	Kg/m	lb/ft
3	#10	0. 56	0.38
4	#13	1.00	0.67
5	#16	1.56	1.04
6	#19	2.24	1.50
7	#22	3.05	2.04
8	#25	3.98	2.67
9	#29	5.07	3.40
10	#32	6.42	4.30
11	#36	7.92	5.31
12	#38	8.93	5.99
14	#43	11.41	7.65
16	#50	15.88	10.65
18	#57	20.28	13.60
20	#64	24. 82	16.63

US Таблица размеров арматуры в имперской системе

В американской или имперской системе арматура обозначается номером или (#), поэтому мы напишем арматурный стержень «#4» и назовем его арматурным стержнем номер 4. Этот системный номер указывает диаметр в единицах 1/8 дюйма или 3,2 мм. Таким образом, диаметр арматурного стержня № 4 будет 4 x 1/8 дюйма или 4 x 3,2 мм, что равно 0,5 дюйма или 12,8 мм.

Давайте сначала посмотрим размер диаметра различных арматурных стержней на основе имперской системы США:

В американской или имперской системе мы будем писать арматурный стержень «№ 2,5» и произносить как арматурный стержень № 2,5. Этот системный номер указывает диаметр в единицах 1/8 дюйма или 3,2 мм. Таким образом, диаметр арматурного стержня № 2,5 будет составлять 2,5 х 1/8 дюйма или 2,5 х 3,2 мм, что равно 0,3125 дюйма или 8 мм.

В американской или имперской системе мы будем писать арматурный стержень «#3» и произносить его как арматурный стержень номер 3. Этот системный номер указывает диаметр в единицах 1/8 дюйма или 3,2 мм. Таким образом, диаметр арматурного стержня №3 будет 3 x 1/8 дюйма или 3 x 3,2 мм, что равно 0,375 дюйма или 90,6 мм.

В американской или имперской системе мы будем писать арматурный стержень «#4» и называть его арматурным стержнем номер 4. Этот системный номер указывает диаметр в единицах 1/8 дюйма или 3,2 мм. Таким образом, диаметр арматурного стержня № 4 будет 4 x 1/8 дюйма или 4 x 3,2 мм, что равно 0,5 дюйма или 12,8 мм.

В американской или имперской системе мы будем писать арматурный стержень «#6» и называть его арматурным стержнем номер 6. Этот системный номер указывает диаметр в единицах 1/8 дюйма или 3,2 мм. Таким образом, диаметр арматурного стержня № 6 будет 6 x 1/8 дюйма или 6 x 3,2 мм, что равно 0,75 дюйма или 19.2 мм.

В американской или имперской системе мы будем писать арматурный стержень «#7» и называть его арматурным стержнем номер 7. Этот системный номер указывает диаметр в единицах 1/8 дюйма или 3,2 мм. Таким образом, диаметр арматурного стержня № 7 будет 7 x 1/8 дюйма или 7 x 3,2 мм, что равно 0,875 дюйма или 22,4 мм.

В американской или имперской системе мы будем писать арматурный стержень «#8» и произносить его как арматурный стержень номер 8. Этот системный номер указывает диаметр в единицах 1/8 дюйма или 3,2 мм. Таким образом, диаметр арматурного стержня №8 будет 8 x 1/8 дюйма или 8 x 3,2 мм, что равно 1 дюйму или 25,4 мм.

В американской или имперской системе мы будем писать арматурный стержень «#9» и произносить его как «арматурный стержень номер 9». Этот системный номер указывает диаметр в единицах 1/8 дюйма или 3,2 мм. Таким образом, диаметр арматурного стержня № 9 будет 9 x 1/8 дюйма или 9 x 3,2 мм, что равно 1,125 дюйма или 28,8 мм.

В американской или имперской системе мы будем писать арматурный стержень «#10» и называть его арматурным стержнем номер 10. Этот системный номер указывает диаметр в единицах 1/8 дюйма или 3,2 мм. Таким образом, диаметр арматурного стержня №10 будет 10 x 1/8 дюйма или 10 x 3,2 мм, что равно 1,25 дюйма или 32 мм.

В американской или имперской системе мы будем писать арматурный стержень «#11» и произносить его как арматурный стержень номер 11. Этот системный номер указывает диаметр в единицах 1/8 дюйма или 3,2 мм. Таким образом, диаметр арматурного стержня №11 будет 11 х 1/8 дюйма или 11 х 3,2 мм, что равно 1,375 дюйма или 35,2 мм.

Формула расчета веса арматуры:

Используя формулу d ² /162, мы можем легко рассчитать удельный вес любого стального стержня, и это даст нам вес в кг на метр.

Итак, если у нас есть вес в кг на метр прутка, мы можем просто умножить его на длину прутка, чтобы узнать общий вес прутка.

Точно так же, если мы хотим узнать вес в кг на фут бруска, все, что нам нужно сделать, это использовать формулу d ² /533.

Это очень удобно при расчете количества арматурных стержней, необходимых для завершения проекта.

Вес арматурного стержня на фут

Вес арматурного стержня на фут для различных арматурных стержней варьируется от 0,265 фунта до 4,303 фунта. Арматурный стержень № 2,5 имеет вес на фут 0,265 фунта на фут, арматурный стержень № 3 имеет вес 0,376 фунта на фут, арматурный стержень № 4 имеет вес 0,668 фунта на фут, арматурный стержень № 5 имеет вес 1,043 фунта на фут, арматурный стержень № 6 имеет вес 1,502 фунта на фут. , арматурный стержень № 7 имеет 2,044 фунта на фут, арматурный стержень № 8 имеет 2,670 фунта на фут, № 9арматурный стержень имеет 3,40 фунта на фут, а арматурный стержень № 10 — 4,303 фунта на фут.

Если вы знаете диаметр арматурного стержня, вы можете рассчитать вес в кг/фут по следующей формуле:

                Вес единицы (кг/фут) = D*D / 533 (кг/фут)

Мы теперь используйте эту формулу для расчета веса арматуры на фут различных диаметров.

Вес арматурного стержня № 2,5 на фут

Арматурный стержень диаметром № 2,5 или арматурный стержень 8 мм имеет вес на фут 0,265 фунта, что приблизительно равно 0,12 кг/фут. Вы можете рассчитать вес, используя формулу D2/533 как 8×8/533 = 0,12 кг/фут.

Вес арматурного стержня №3 на фут

Арматурный стержень диаметром №3 или арматурный стержень диаметром 10 мм имеет вес на фут 0,376 фунта, что приблизительно равно 0,1876 кг/фут. Вы можете рассчитать вес по формуле D2/533 как 10×10/533 = 0,1876 кг/фут.

Вес арматурного стержня №4 на фут

Арматурный стержень диаметром №4 или арматурный стержень 12 мм имеет вес на фут 0,668 фунта, что приблизительно равно 0,270 кг/фут. Вы можете рассчитать вес по формуле D2/533 как 12×12/533 = 0,270 кг/фут.

Вес арматурного стержня №5 на фут

Арматурный стержень диаметром №5 или арматурный стержень 16 мм имеет вес на фут 1,043 фунта, что приблизительно равно 0,48 кг/фут. Вы можете рассчитать вес по формуле D2/533 как 16×16/533 = 0,48 кг/фут.

Вес арматурного стержня №6 на фут

Арматурный стержень диаметром №6 или арматурный стержень 20 мм имеет вес на фут 1,502 фунта, что приблизительно равно 0,75 кг/фут. Вы можете рассчитать вес по формуле D2/533 как 20×20/533 = 0,75 кг/фут.

Вес арматурного стержня №7 на фут

Арматурный стержень диаметром №7 или арматурный стержень 22 мм имеет вес на фут 0,908 фунта, что приблизительно равно 0,75 кг/фут. Вы можете рассчитать вес по формуле D2/533 как 22×22/533 = 2,044 кг/фут.

Вес арматурного стержня #8 на фут

Арматурный стержень диаметром #8 или арматурный стержень 25 мм имеет вес на фут 2,670 фунтов, что приблизительно равно 1,173 кг/фут. Вы можете рассчитать вес по формуле D2/533 как 25×25/533 = 1,173 кг/фут.

Читайте также: Композитная арматура – ​​Арматура из углеродного волокна (CFRP) Преимущества и затраты

Вес арматурного стержня № 9 на фут

Арматурный стержень диаметром № 9 или арматурный стержень 22 мм имеет вес на фут 3,40 фунта, что составляет приблизительно равно 1,47 кг/фут. Вы можете рассчитать вес по формуле D2/533 как 28×28/533 = 1,47 кг/фут.

Вес арматурного стержня №10 на фут

Арматурный стержень диаметром №10 или арматурный стержень 22 мм имеет вес на фут 3,40 фунта, что приблизительно равно 1,47 кг/фут. Вы можете рассчитать вес по формуле D2/533 как 22×22/533 = 1,47 кг/фут.

Вес арматурного стержня на метр

Если известен диаметр арматурного стержня, можно рассчитать вес в кг/метр по следующей формуле:

                Вес единицы (кг/метр) = D*D / 162 (кг/метр)

Теперь воспользуемся этой формулой для расчета веса арматуры на метр различных диаметров.

Для стержня диаметром 6 мм:

Диаметр стержня = 6 мм

Вес стержня = 1 м

Масса стержня диаметром 6 мм

= D ² /162

= 6 ² /162

=36/162

= 0,222 кг/м (удельный вес стержня 6 мм равен 0,222 кг/м)

Для стержня диаметром 8 мм: 90 23 бар000 Вес стержня = 1 м

Удельный вес стержня диаметром 8 мм

= D2/162

= 8 ² /162

=64/162

=0,395 кг/м5 кг/м)

Для стержня диаметром 10 мм:

Диаметр стержня = 10 мм

Вес стержня = 1 м

Масса прутка диаметром 10 мм

= D2/162

= 10 ² /162

=100/162

=0,617 кг/м 0)7

Для стержня диаметром 12 мм:

Диаметр стержня = 12 мм

Вес стержня = 1 м

Масса стержня диаметром 12 мм

= D2/162

= 12 ^{2 22} /106

=0,890 кг/м (удельный вес стержня 12 мм равен 0,890 кг/м)

Для стержня диаметром 16 мм:

Диаметр стержня = 16 мм

Веса бар = 1 м

Вес единицы диаметра 16 мм

= D2/162

= 16 ² /162

= 256/162

= 1,58 кг/162

= 256/162

= 1,58 кг/162

м   (удельный вес 16-мм стержня составляет 1,58 кг/м)

Для стержня диаметром 20 мм:

Диаметр стержня = 20 мм

Вес стержня = 1 м

Удельный вес стержня диаметром 20 мм

= D2/162

= 20 ² /162

=400/162

=2,46 кг/м (удельный вес 12-мм стержня составляет 2,46 кг/м)

для диаметра 25 мм:

Диаметр стержня = 25 мм

Вес бар = 1 м

Вес единицы диаметра 25 мм

= D2/162

= 25 ² /162

= 625//25 ² /162

= 625// 162

=3,85 кг/м (удельный вес стержня 12 мм равен 3,85 кг/м)

Для стержня диаметром 32 мм:

Диаметр стержня = 32 мм

Вес стержня = 1 м

Удельный вес стержня диаметром 32 мм

= D2/162

= 32 ² /162

= 1024/162

= 6,32 кг/м (единичный вес стержня 12 мм равен 6,32 кг/м)

Диаметр стержня = 40 мм

Вес стержня = 1 м

Вес стержня диаметром 40 мм 7

= D2/162

= 40 ² /162

=1600/162

=9,87 кг/м (удельный вес 12-мм стержня составляет 9,87 кг/м)

Арматурный стержень или арматура из стали используется для армирования и укрепления бетона при растяжении и сжатии. Арматура помогает сделать бетон менее хрупким, и в результате бетонные элементы могут дать предупреждение до разрушения.

Существуют различные размеры, марки и типы стальной арматуры для поддержки различных массивных конструкций, таких как мосты, плотины и туннели. Доступны арматурные стержни различной длины и диаметра, метрические размеры и британские размеры являются двумя наиболее популярными размерами.

Марки арматуры:

Марки арматуры устанавливаются американским стандартом для испытаний и материалов, широко известным как ASTM. Марка арматуры — это максимальный предел текучести и предел прочности на растяжение стержня.

Предел текучести – это минимальная грузоподъемность любого стержня. Если вес превышает предел текучести, то арматурный стержень необратимо деформируется и переходит в пластичное состояние. Принимая во внимание, что предел прочности на растяжение — это максимальное напряжение, которое может выдержать материал, прежде чем он будет необратимо поврежден или сломан.

 Обычно в высотных сооружениях используется марка 60. Мы можем определить класс любого арматурного стержня, просто увидев его.

Как это вообще возможно? Ладно, не стоит волноваться, любой может сказать марку арматуры. В процессе производства стали сталь марки 60 окрашивается в желтый цвет на срезе, тогда как сталь марки 40 окрашивается в красный цвет.

Так что в следующий раз, когда вы увидите грузовик с арматурой, вы будете знать, какую марку стали он перевозит. Обычными марками стали, используемыми в строительной отрасли, являются арматура марки 40, марки 60, марки 75, марки 80 и марки 100.

Типы арматуры:

Выбор подходящей арматуры для различных типов строительных проектов очень важен, поскольку сам по себе он может нанести непоправимый ущерб. Некоторые из распространенных типов арматуры:

• Арматура из углеродистой стали
• Арматура из нержавеющей стали
• Оцинкованная арматура
• Арматура из полимера, армированного стекловолокном (GFRP)
• Арматура с эпоксидным покрытием
• Расширенная металлическая арматура

В повседневном строительстве для возведения массивных конструкций широко используется обычная углеродистая сталь или чугун.

Читайте также: Арматура – ​​Типы арматуры в строительстве – Марки и размеры – Свойства [PDF]

Самым большим преимуществом простой углеродистой стали является ее долговечность, прочность и устойчивость к ударам. Обычная углеродистая сталь относительно мягкая, но прочная, с углеродистой сталью трудно работать по мере увеличения марки арматуры. У него есть свои свойства, так как его можно сваривать при комнатной температуре.

Арматурные стержни часто деформируются ребрами, чтобы способствовать лучшему сцеплению с бетонным материалом и снизить риск проскальзывания. Эта арматура используется во многих каменных и бетонных проектах для усиления плит и конструкций.

В колоннах и балках они деформируются, чтобы образовать хомуты для удерживания основных шкворней колонн и балок. Вес арматуры можно получить из соответствующих стандартов ASTM.

Читайте также: Типы арматурных опор и расстояние между стульями (упрощено)

Ручной расчет веса арматуры на фут или веса арматуры на метр может быть немного сложным из-за значений, указанных в стандартах. Очень важно учитывать вес единицы арматуры, так как существуют ограничения на вариации. Допускается изменение допусков в соответствии с нормами.

Как найти вес стальных стержней, используемых в строительстве?

Содержание

Что такое сталь?

Сталь является одним из важнейших инженерных и строительных материалов в мире. Он используется почти во всех аспектах нашей жизни.

Сталь представляет собой сплав железа, углерода и небольшого количества марганца, кремния, фосфора и серы.

Содержание углерода в стали ограничено 2%, поскольку количество углерода влияет на физические свойства стали, такие как пластичность, эластичность, прочность и т. д.

Почему сталь используется в качестве арматуры в бетоне?

Необходимость армирования бетона связана с тем, что бетон прочен при сжатии, но намного слабее при растяжении. Прочность бетона на растяжение составляет почти одну десятую его прочности на сжатие.

Но бетон испытывает напряжение в изгибаемых элементах, таких как балки и плиты. Даже в сжимающих элементах, таких как колонны, когда нагрузка приложена эксцентрично, на одном конце колонны возникает напряжение.

Итак, мы должны армировать бетон другим материалом, который обладает большой прочностью, чтобы выдерживать растягивающие усилия, а также должен обладать достаточной пластичностью.

Сталь выбрана в качестве идеальной арматуры для бетона, потому что она обладает вышеуказанными свойствами и даже имеет тот же коэффициент теплового расширения, что и бетон, что означает, что и сталь, и бетон будут расширяться и сжиматься под действием температуры с одинаковой скоростью.

Теперь мы знаем, почему мы используем сталь в качестве арматуры в бетоне. Теперь давайте узнаем, как рассчитать вес стальных стержней, используемых в бетоне.

^{Стальная арматура}

Вывод формулы для расчета удельного веса стального стержня

Прежде чем перейти к выводу, давайте узнаем, что плотность стали составляет 7850 кг/м3.

Вес стального стержня на метр = Объем стального стержня x Плотность стального стержня

Объем стального стержня = Площадь стального стержня x Длина стального стержня

Итак,

Рассмотрим длину стального стержня как 1 м (единичная длина). Итак,

Вес стального стержня на метр = 0,785 D ² x 1 м x 7850 кг/м3.

Поскольку мы всегда измеряем диаметр стержня в миллиметрах, переведем все единицы измерения в миллиметры. (1 м = 1000 мм)

Вес стального стержня на метр = 0,785 D ² x 1000 мм x 7850 кг/(1000 x 1000 x 1000 мм3)

Вес стального стержня на метр = 0,785 D ^{2 910308 мм x 0,00000785 кг/мм}

Вес стального стержня на метр = 0,785 D ² x 0,00785 кг = 0,006162.D ² кг

Вес стального стержня на метр = D ² /(1/0,006162) кг =D ² /162,27 кг

Вес стального стержня 1 м длины = D ^{8 1623,03 .}

(можно округлить 162,27 до 162).

Если вы хотите, чтобы эта формула была в кг на фут, то

Вес стального стержня на фут = D2/(162,27 x 3,28 ) (1 м = 3,28 фута)

Вес стального стержня длиной 1 фут = D ² /532,27 кг.

(можно округлить 532,27 до 532).

Как рассчитать удельный вес стальных стержней?

В строительстве используются стальные стержни различных диаметров. Они бывают

диаметром 8 мм, 10 мм, 12 мм, 16 мм, 20 мм, 25 мм, 32 мм и 40 мм.

Стальные стержни диаметром 8 мм используются в качестве хомутов в балках и в качестве связей в колоннах. Остальные диабары используются в качестве основной арматурной стали в конструкции.

Теперь рассчитаем удельный вес стальных стержней,

a) Масса 8-мм стержня

Вес 8-мм стального стержня длиной 1 м = D ² /162 = (8×8)/162 = 0,395 кг/м.

Вес стального стержня диаметром 8 мм и длиной 1 фут = D ² /532 = (8×8)/532 = 0,120 кг/фут.

b) Вес стержня 10 мм

Вес стержня 10 мм длиной 1 м = D ² /162 = 0,617 кг/м.

Вес стального стержня диаметром 10 мм и длиной 1 фут = D ² /532 = 0,187 кг/фут.

c) стержень 12 мм

Вес 12 мм стального стержня длиной 1 м = D ² /162 = 0,888 кг/м.

Вес стального стержня диаметром 12 мм и длиной 1 фут = D ² /532 = 0,270 кг/фут.

d) Вес стержня 16 мм

Вес стального стержня 12 мм длиной 1 м = D ² /162 = 1,580 кг/м.

Вес стального стержня диаметром 12 мм и длиной 1 фут = D ² /532 = 0,481 кг/фут.

e) Груз 20-мм стержня

Вес 12-мм стального стержня длиной 1 м = D ² /162 = 2,469 кг/м.

Вес стального стержня диаметром 12 мм и длиной 1 фут = D ² /532 = 0,751 кг/фут.

Как использовать эту формулу для расчета веса стальных стержней в строительстве?

Предположим, вы собираетесь построить колонну высотой 3 м, состоящую из четырех стержней диаметром 12 мм.

Количество стальной арматуры измеряется по весу. Поэтому при покупке в магазине вам нужен был вес стальных стержней.

Давайте рассчитаем общий вес необходимой стали,

Во-первых, вы должны измерить длину одного стального стержня, включая длину анкеровки и длину пролета в свету. Допустим, вы рассчитали длину одного стального стержня, необходимую как 3,4 м.

Общий вес требуемой стали = ((12×12)/162) x 3,4 x 4 = 12,08 кг.

Таким образом, вам потребуется 12,08 кг стали в качестве основной арматуры для вышеупомянутой колонны.

Читать: Как рассчитать материалы, необходимые для бетонной колонны, за 4 простых шага?

Калькулятор веса стальной арматуры

Щелкните здесь для онлайн-калькулятора.

(или)

Загрузите приведенную ниже таблицу Excel бесплатно.

Вес арматуры Калькулятор Excel

Часто задаваемые вопросы (FAQ)

1) Какова плотность стали?

Плотность стали 7850 кг/м ³ (или) 78,5 кН/м ³ .
