Вес погонного метра двутавра таблица: Размеры и вес балок (двутавров)

Таблица расчета веса стальной балки – Первая Металлобаза

Вы находитесь в разделе Справочной информации.

Если вам нужно узнать цену и рассчитать точный вес предполагаемого заказа, перейдите по ссылке в соответствующий раздел: Балка.

Стальная двутавровая балка является широко востребованным видом металлопроката. Чаще всего ее применяют в строительстве в качестве основного компонента несущей конструкции. Изделие изготавливается из прочных сортов стали и представляет собой Н-образный профиль симметричного сечения. Такая форма обеспечивает высокую прочность изделия и устойчивость к изгибу и скручиванию.

Балки применяют при строительстве межэтажных перекрытий, мостов, эстакад и прочих сооружений. Также двутавр применяется в промышленности для изготовления железнодорожного транспорта, судов и прочей техники.

Балки производятся методом горячего проката или при помощи сварки. Для изготовления некоторых видов двутавров применяется прессование. Небольшие изделия производятся на четырехвалковых станах. Для более крупных двутавров использовать такой метод нерентабельно, поэтому они изготавливаются на станах с двух- и трехвалковыми клетями.

Таблица основных характеристик двутавровой балки

Чертеж

Размеры

Масса

Норматив

от 10 см до 100 см

от 8,1 кг до 314,5 кг

ГОСТ 26020-83



Для маркировки балок используются следующие обозначения:

  • первые 2 числа указывают на высоту профиля в сантиметрах;
  • далее следует буква, обозначающая тип профиля;
  • ГОСТ, регламентирующий размеры изделия;
  • сорт стали.

В народном хозяйстве используются различные типы двутавров. Продукция классифицируется по размеру изделия, марки стали, способу производства, форме и прочим признакам. Различные типы балок регламентируются своими ГОСТами. Основными разновидностями изделия являются:

  • Двутавровая балка горячекатаная. Делится на двутавр с параллельными гранями полок и наклонными. Сырьем для производства служат углеродистые и низколегированные стали. В соответствие с точностью изготовления балки делятся на стандартную и повышенную точности. Согласно установленным требованиям, поставляются профили длиной 4-12 метров.
  • Специальная балка. Делится на несколько категории, которые имеют свои особенности. Такие балки применяются для возведения подвесных путей , армирования сводов шахт (С), изготовления кузовов тяжелого транспорта. Специальные двутавры выпускаются с высокой и обычной точностью.
  • Двутавр с параллельными полками. Наиболее часто применяется в строительстве и сочетает в себе оптимальные показатели прочности, стоимости и простоты монтажа. Такой металлопрокат делится на нормальный (Б), широкополочный (Ш) и колонный (К). Нормальный двутавр подходит для возведения конструкций решетчатого типа, и способен выдержать высокие нагрузки на изгиб. Широкополочный вариант используется в колоннах небольшого размера и держит повышенные нагрузки на сжатие. Колонные балки являются наиболее прочными и способны выдержать все виды нагрузок. Из-за большого веса таких изделий они обычно используются для изготовления колонн. Наиболее распространенным диапазоном длин такого двутавра составляет 6-24 м.

Вес стальной балки

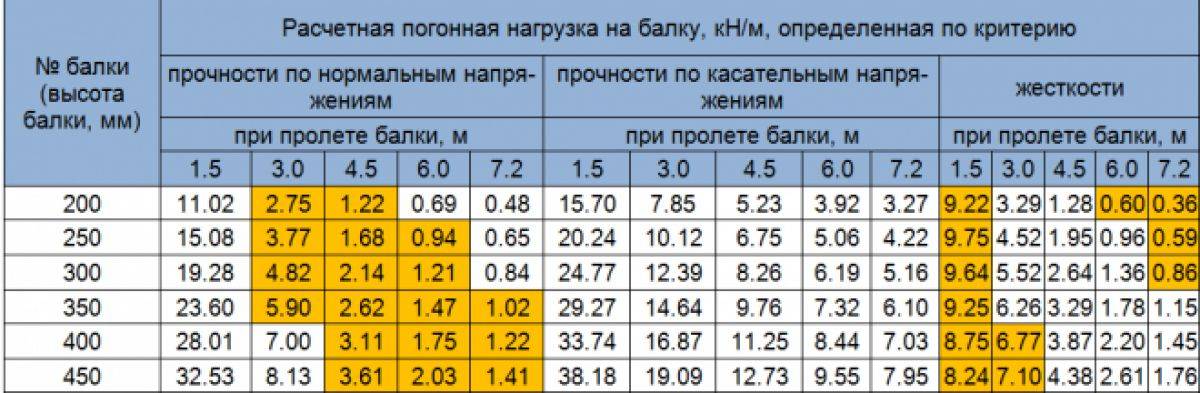

При проектировании конструкций важно рассчитать нагрузку на фундамент и несущие конструкции. Для этого необходимо знать вес всех элементов. На массу погонного метра двутавровой балки влияют, сорт используемой стали, тип проката и габариты изделия. Воспользовавшись специальной таблицей можно без труда рассчитать вес стальной балки.

Таблица массы двутавровой балки

Номер

Вес 1 метра, кг

Метров в тонне

10Б1

8,1

123,46

12Б1

8,7

114,94

12Б2

10,4

96,15

14Б1

10,5

95,24

14Б2

12,9

77,52

16Б1

12,7

78,74

16Б2

15,8

63,29

18Б1

15,4

64,94

18Б2

18,8

53,19

20Б1

22,4

44,64

23Б1

25,8

38,76

26Б1

28

35,71

26Б2

31,2

32,05

30Б1

32,9

30,40

30Б2

36,6

27,32

35Б1

38,9

25,71

35Б2

43,3

23,09

40Б1

48,1

20,79

40Б2

54,7

18,28

45Б1

59,8

16,72

45Б2

67,5

14,81

50Б1

73

13,70

50Б2

80,7

12,39

55Б1

89

11,24

55Б2

97,9

10,21

60Б1

106,2

9,42

60Б2

115,6

8,65

70Б1

129,3

7,73

70Б2

144,2

6,93

80Б1

159,5

6,27

80Б2

177,9

5,62

90Б1

194

5,15

90Б2

213,8

4,68

100Б1

230,6

4,34

100Б2

258,2

3,87

100Б3

285,7

3,50

100Б4

314,5

3,18



При общих расчетах фактический вес балки может отличаться от теоретических значений на 2-4%.

Балка двутавровая: ГОСТ

Двутавровые балки являются важнейшей частью несущих конструкций. Поэтому их производство строго регламентируется государственными стандартами, а каждая партия изделий проходит строгий контроль качества. Для двутавров используются следующие ГОСТы:

  • ГОСТ 8239-89. Содержит стандарты для горячекатаных балок с уклоном внутренних граней полок.

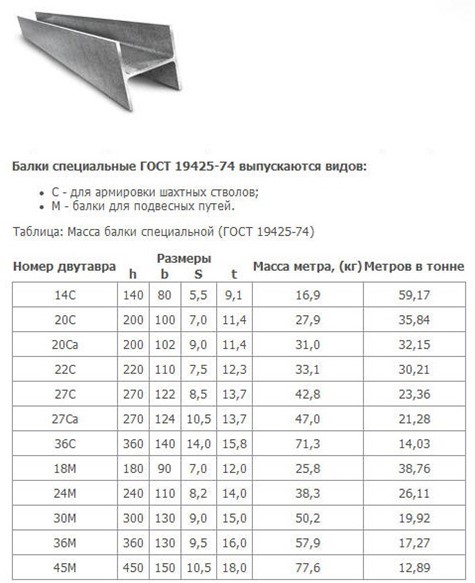

  • ГОСТ 19425-74. Используется для горячекатаных изделий для подвесных путей и укрепления стволов шахт. Также такие двутавры применяются в машиностроении, судостроении и прочих отраслях промышленности.
  • ГОСТ 26020-83. Регламентирует производство горячекатаных балок с параллельными гранями полок. Стандарт включает требования для всех подвидов изделия.
  • ГОСТ 5267.5-90. Используется для специальных типов двутавровых балок №19 с углом отклонения полок –10%, с обычной или повышенной точностью. Такие изделия используются в вагоностроении в качестве несущих элементов.

В стандартах указываются габариты изделия и допустимые отклонения от размеров. Строгое соответствие ГОСТам позволяет получать продукцию высокого качества, а также упрощает расчеты при проектировании и подборе подходящего сортамента.

Масса двутавровой бали ГОСТ 26020-83

Назад



Важно!!! Данная информация является справочной. В связи с тем, что ГОСТ описывает все возможные типоразмеры в таблицах указаны даже те двутавры, которые в данный момент не изготавливаются на территории РФ. Наличие двутавров на складах можно посмотреть на нашем сайте в разделе «Балка»

Как правило, по ГОСТ 8239 можно найти двутавровые балки размерами от 10 до 20, по ГОСТР57837-2017 (бывший СТО АСЧМ 20-93)  НЕ изготавливают двутавры 23 — 26 Б, Ш и К, а двутавры 80 и более найти практически не реально. Их пересогласовывают на сварные варианты. Настоятельно рекомендуем Вам учитывать это при составлении проектной документации.

Двутавровые балки по ГОСТ 26020-83 предлагаются трейдерами так же крайне редко и с весьма ограниченным выбором, по этому рекомендуем использовать ГОСТР57837-2017 (бывший СТО АСЧМ 20-93) для определения подходящих вам размеров и несущих характеристик.





Важно!!! Просим обратить внимание, что на территории России двутавровая балка выпускается в основном по ГОСТР57837-2017 (бывший СТО АСЧМ 20-93), по другим ГОСТ выпускаются только некоторые типоразмеры.

Таблица — вес и размеры по ГОСТ 26020 — 83



Вес погонного метра нормального (Б) двутавра по ГОСТ 26020-83 и размеры
Профиль Вес метра Метров в тонне Размеры, мм
h b s t
Балка 10Б1 8,70 114,9 117,6 64 3,8 5,1
Балка 12Б1 10,40 96,2 120 64 4,4 6,3
Бакла 14Б1 10,50 95,2 137,4 73 3,8 5,6
Бакла 14Б2 12,90 77,5 140 73 4,7 6,9
Бакла 16Б1 12,70 78,7 157 82 4,0 5,9
Бакла 16Б2 15,80 63,3 160 82 5,0 7,4
Бакла 18Б1 15,40 64,9 177 91 4,3 6,5
Бакла 18Б2 18,80 53,2 180 91 5,3 8,0
Бакла 20Б1 22,40 44,6 200 100 5,6 8,5
Бакла 23Б1 25,80 38,8
230		 110 5,6 9,0
Бакла 26Б1 28,00 35,7 258 120 5,8 8,5
Бакла 26Б2 31,20 32,1 261 120 6,0 10,0
Бакла 30Б1 32,90 30,4 296 140 5,8 8,5
Бакла 30Б2 36,60 27,3 299 140 6,0 10,0
Бакла 35Б1 38,90 25,7 346 155 6,2 8,5
Бакла 35Б2 43,30 23,1 349 155 6,5 10,0
Бакла 40Б1 48,10 20,8 392 165 7,0 9,5
Бакла 40Б2 54,70 18,3 396 165 7,5 11,5
Бакла 45Б1 59,80 16,7 443 180 7,8 11,0
Бакла 45Б2 67,50 14,8 447 180 8,4 13,0
Бакла 50Б1 73,00 13,7 492 200 8,8 12,0
Бакла 50Б2 80,70 12,4 496
200		 9,2 14,0
Бакла 55Б1 89,00 11,2 543 220 9,5 13,5
Бакла 55Б2 97,90 10,2 547 220 10,0 15,5
Бакла 60Б1 106,20 9,4 593 230 10,5 15,5
Бакла 60Б2 115,60 8,7 597 230 11,0 17,5
Бакла 70Б1 129,30 7,7 691 260 12,0 15,5
Бакла 70Б2 144,20 6,9 697
260		 12,5 18,5
Бакла 80Б1 159,50 6,3 791 280 13,5 17,0
Бакла 80Б2 177,90 5,6 798 280 14,0 20,5
Бакла 90Б1 194,00 5,2 893 300 15,0 18,5
Бакла 90Б2 213,80 4,7 900 300 15,5 22,0
Бакла 100Б1 230,60 4,3 990 320 16,0 21,0
Бакла 100Б2 258,20 3,9 998
320		 17,0 25,0
Бакла 100Б3 285,70 3,5 1006 320 18,0 29,0
Бакла 100Б4 314,50 3,2 1013 320 19,5 32,5



Вес погонного метра широкополочного (Ш) двутавра по ГОСТ 26020-83 размеры и сортамент
Профиль Вес метра Метров в тонне Размеры, мм
h b s t
Балка 20Ш1 30,6 32,7 193 150 6,0 9,0
Балка 23Ш1 36,2 27,6 226 155 6,5 10,0
Балка 26Ш1 42,7 23,4 251 180 7,0 10,0
Балка 26Ш2 49,2 20,3 255 180 7,5 12,0
Балка 30Ш1 53,6 18,7 291 200 8,0 11,0
Балка 30Ш2 61,0 16,4 295 200 8,5 13,0
Балка 30Ш3 68,3 14,6 299 200 9,0
15,0
Балка 35Ш1 75,1 13,3 338 250 9,5 12,5
Балка 35Ш2 82,2 12,2 341 250 10,0 14,0
Балка 35Ш3 91,3 11,0 345 250 10,5 16,0
Балка 40Ш1 96,1 10,4 338 300 9,5 14,0
Балка 40Ш2 111,1 9,0 392 300 11,5 16,0
Балка 40Ш3 123,4 8,1 396 300 12,5 18,0
Балка 50Ш1 114,4 8,7 484 300 11,0 15,0
Балка 50Ш2 138,7 7,2 489 300 14,5 17,5
Балка 50Ш3 156,4 6,4 495 300 15,5 20,5
Балка 50Ш4 174,1 5,7 501 300 16,5 23,5
Балка 60Ш1 142,1 7,0 580 320 12,0 17,0
Балка 60Ш2 176,9 5,7 587 320 16,0 20,5
Балка 60Ш3 205,5 4,9 595 320 18,0 24,5
Балка 60Ш4 234,2 4,3 603 320 20,0 28,5
Балка 70Ш1 169,9 5,9 683 320 13,5 19,0
Балка 70Ш2 197,6 5,1 691 320 15,0 23,0
Балка 70Ш3 235,4 4,2 700 320 18,0 27,5
Балка 70Ш4 268,1 3,7 708 320 20,5 31,5
Балка 70Ш5 305,9 3,3 718 320 23,0 36,5



Вес погонного метра колонного (К) двутавра по ГОСТ 26020-83 размеры и сортамент
Профиль Вес метра Метров в тонне Размеры, мм
h b s t
Балка 20К1 41,5 24,1 195 200 6,5 10,0
Балка 20К2 46,9 21,3 198 200 7,0 11,5
Балка 23К1 52,2 19,2 227 240 7,0 10,5
Балка 23К2 59,5 16,8 230 240 8,0 12,0
Балка 26К1 65,2 15,3 255 260 8,0 12,0
Балка 26К2 73,2 13,7 258 260 9,0 13,5
Балка 26К3 83,1 12,0 262 260 10,0 15,5
Балка 30К1 84,8 11,8 296 300 9,0 13,5
Балка 30К2 96,3 10,4 300 300 10,0 15,5
Балка 30К3 108,9 9,2 304 300 11,5 17,5
Балка 35К1 109,7 9,1 343 350 10,0 15,0
Балка 35К2 125,9 7,9 348 350 11,0 17,5
Балка 35К3 144,5 6,9 353 350 13,0 20,0
Балка 40К1 138,0 7,2 393 400 11,0 16,5
Балка 40К2 165,6 6,0 400 400 13,0 20,0
Балка 40К3 202,3 4,9 409 400 16,0 24,5
Балка 40К4 242,2 4,1 419 400 19,0 29,5
Балка 40К5 291,2 3,4 431 400 23,0 35,5



Вес двутавров по другим ГОСТ
  • Таблица — вес и размеры по ГОСТ Р 57837 (СТО АСЧМ 20-93)
  • Таблица — вес и размеры по ГОСТ 8239

Двутавровые балки с обычными полками

Двутавровая балка представляет собой профиль из конструкционной стали, используемый в качестве критического каркаса в металлостроительной промышленности. Используется в различных конструкциях, таких как мосты, склады, небоскребы и многое другое.

DIN 1025 нормальная полка двутавра свойства:

Для полной таблицы со статическими параметрами — момент инерции и модуль упругого сечения — поверните экран!

Обозначение Размеры Static Parameters
Moment of Inertia Elastic Section Modulus
Depth
h
(mm)
Width
w
(mm)
Web Thickness
s
( mm)
Sectional Area
(cm 2 )
Weight
(kg/m)
I x
(cm 4 ) 		I y
(cm 4 ) 		W x
(cm 3 ) 		W y
(cm 3 )
I 80 80 42 3. 9 7.58 5.94 77.8 6.29 19.5 3
I 100 100 50 4.5 10.6 8.34 171 12.2 34.2 4.88
I 120 120 58 5.1 14.2 11.1 328 21.5 54.7 7.41
I 140 140 66 5.7 18.3 14.3 573 35.2 81.9 10.7
I 160 160 74 6.3 22.8 17.9 935 54.7 117 14.8
I 180 180 82 6.9 27.9 21.9 1450 81. 3 161 19.8
I 200 200 90 7.5 33.5 26.2 2140 117 214 26
I 220 220 98 8.1 39.6 31.1 3060 162 278 33.1
I 240 240 106 8.7 46.1 36.2 4250 221 354 41.7
I 260 260 113 9.4 53.4 41.9 5740 288 442 51
I 300 300 125 10.8 69.1 54.2 9800 451 653 72.2
I 340 340 137 12. 2 86.8 68 15700 674 923 98.4
I 360 360 143 13 97.1 76.1 19610 818 1090 114
I 400 400 155 14.4 118 92.4 29210 1160 1460 149
I 450 450 170 16.2 147 115 45850 1730 2040 203
I 500 500 185 18 180 141 68740 2480 2750 268
