Виброплита своими руками с электрическим и бензиновым двигателем (чертежи, видео, фото)

Виброплита своими руками значительно снижает бюджет строительства, обеспечивает необходимую прочность песчаной подушки под фундаментом здания, наружными коммуникациями. Для ее изготовления используется электрический либо бензиновый привод, в зависимости от индивидуальных условий в пятне застройки (наличие энергоснабжения, рельеф, объем работ, тип фундамента).

Содержание

Конструкция виброплиты

Основным назначением вибрационного инструмента является механизация ручного труда, увеличение качества уплотнения нерудных материалов (смесь ПГС, песок, щебень). Поэтому, оборудование должно иметь солидную массу при небольших габаритах, обычно ограниченных шириной траншеи для ленточного фундамента. Самодельная виброплита своими руками состоит из узлов:

рама – является силовым каркасом конструкции;
плита – чугунная, стальная заготовка, крепящаяся к раме в нижней части;
привод – электромотор, бензиновый двигатель;
вибратор – любой механизм с эксцентриком для обеспечения колебательных движений.

Виброплита своими руками с электродвигателем является энергозависимым агрегатом, требует дополнительного оборудования (удлинитель), не может использоваться в непогоду. Бензиновый привод шумный, однако, обеспечивает мобильность виброинструмента в пределах объекта.

Для удобства эксплуатации, обеспечения максимального ресурса, необходимой ремонтопригодности редуктор обычно крепится к рабочему органу (плите), двигатель крепится к раме на собственной площадке (пластина либо конструкция из металлопроката, сваренная на раме). Вращение передается с бензинового двигателя на вал вибратора клиновым ремнем, преобразуется в колебательные движения плиты.

Помимо типа привода виброплиты классифицируются по массе:

Тяжелые – от 145 кг, за один заход уплотняют 60 см слои, но, не годятся для асфальтных работ.
Средние – 140 – 90 кг, используются в дорожном строительстве, прокладке инженерных систем.
Универсальные – 90 – 75 кг, пригодны для большинства земляных работ, укладки асфальта, изготовления бетонных конструкций.
Легкие – вес в пределах 70 кг, уплотнение за один проход 15 – 5 см слоя.

Масса плиты подбирается в зависимости от мощности привода, специалисты рекомендуют соотношение 50 кг/2,5 л. с.

[tip]Слабыми толчками (низкое усилие вибрации в основании инструмента) невозможно уплотнить твердый грунт. У стальных плит при одинаковом размере с чугунными давление на единицу поверхности ниже. При правильной балансировке инструмент самостоятельно продвигается вперед, даже на уклонах, по вязким материалам.[/tip]

Электрические модификации гораздо дешевле, даже с покупкой удлинителя, поэтому, перед тем, как сделать виброплиту своими руками, следует рассмотреть этот вариант.

Самые качественные чертежи виброплиты своими рукамипредусматривают наличие дополнительных опций:

реверс – актуально в ограниченных пространствах;
элементы защиты – кожухи обеспечивают безопасность оператора от случайного наматывания на подвижные детали элементов одежды;
орошение – удобно при движении по твердым шероховатым поверхностям.

[tip]Бюджетная модель китайских производителей обходится в 600 – 500 евро. При самостоятельном конструировании можно уложиться в половину этого бюджета. Кроме того, можно подобрать конфигурацию плиты, тип передачи, привода под собственные эксплуатационные условия.[/tip]

Описание и обзор экскаватора-погрузчика Нью Холланд.
Узнайте больше о сфере применения мини экскаватора JCB 8018 здесь.

Изготовление виброплиты с бензиновым приводом

Простейшей конструкцией этого инструмента является модель без редуктора. Виброплита бензиновая своими руками собирается поэтапно:

Изготовление плиты – по краям толстостенного листа нужного размера делаются надрезы УШМ («болгаркой») на половину толщины для загиба краев под 60 – 45° (в противном случае плита зароется в уплотняемый материал), после загиба швы обвариваются для восстановления начальной прочности заготовки.
Сооружение рамы двигателя – вторая плита с отверстиями для фиксации двигателя (специалисты рекомендуют одноцилиндровый трехтактный Honda).
Сборка – в передней части плиты устанавливается вал с эксцентриком, вращающийся в двух подшипниках, в задней плита, на которой закреплен двигатель, к верхней площадке присоединяются рукоятки.

Виброплита своими руками на фото относится к универсальной категории, как и большинство бензиновых моделей. Солидная масса обусловлена весом двигателя, для снижения вибраций на рукоятки, мышечный каркас оператора под креплением площадки мотора установлены резиновые бобышки.

Кун для минитрактора своими руками, правила работы и описание.
Поэтапное изготовленимя погрузчика на минитрактор на этой странице.
Обзор минитрактора JCB 160 вы найдете перейдя по этой ссылке.

Электропривод для виброплиты

Электромоторы имеют меньший вес, поэтому, для рабочего органа инструмента требуется заготовка большей массы. Виброплита электрическая своими руками гораздо проще бензинового аналога. Для изготовления достаточно выполнить последовательность действий:

изготовление плиты – аналогично предыдущему варианту;
установка двигателя – промышленность выпускает площадочные вибраторы, которые проще выбрать по характеристикам, чем самостоятельно мастерить эксцентрик;
крепление рукояток – через резиновые бобышки-амортизаторы.

В данных конструкциях вибродвигатель чаще крепится на швеллер, приваренный к самой плите.Вибрация полностью передается на рукоятки. Поэтому, используется двойная схема виброгашения:

трубчатая рукоятка крепится через амортизатор к уголку;
который, в свою очередь, фиксируется через такой же амортизатор к плите.

Виброплита своими руками на видео собрана из металлопроката, обеспечивает удобную работу за счет установки резиновых прокладок. Практика показывает, что, оптимальной схемой является крепление рукояток к переднему загибу плиты. Такая конструкция требует меньших усилий при перемещении, головки болтов с обратной стороны не мешают движению, не портят материал трамбуемой поверхности.

Чертежи, фото виброплиты своими руками позволяют справиться с конструированием этого инструмента домашнему мастеру с минимальными навыками сварщика. При необходимости сварочные соединения можно заказать у специалиста, осуществить самостоятельно лишь сборку готового инструмента.

Электроприводная плита для уплотнения предпочтительнее в самостоятельном изготовлении, позволяет сэкономить на этапе покупки привода. Однако, в отсутствие электричества на объекте потребуется дополнительная аренда, покупка генератора. Используя выше приведенные советы, с изготовлением виброплиты справится любой домашний мастер.

Виброплита своими руками с электродвигателем и на бензине: чертежи и фото сборки

Высокая стоимость строительных механизмов, инструмента и инвентаря вынуждает людей искать альтернативные пути решения вопроса технического оснащения. Одним из вариантов является самостоятельное изготовление оборудования. И сегодня умельцы, при относительно небольших затратах, имея технические навыки и обладая трудолюбием, создают отличные машины самого различного назначения.

Содержание

Назначение виброплит

Виброплитой называют механизм, предназначенный для уплотнения рыхлых грунтов и насыпных строительных материалов. Кроме этого, такой механизм широко используют для вибрационной обработки полусухих бетонных смесей и асфальта при устройстве полов и тротуарных покрытий. Применение подобного инструмента является весьма эффективным в случае работы на небольшой площади приусадебного участка и в тесных помещениях.

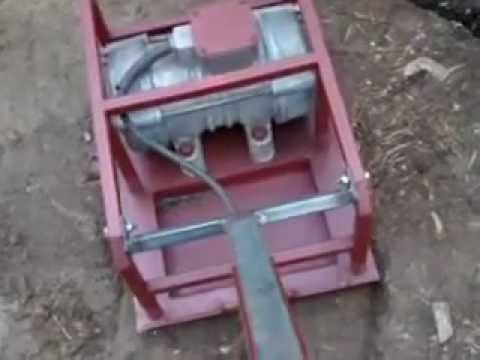

Самодельная электрическая виброплита.

Устройство тротуаров, садовых дорожек, проездов и стоянок возле частного дома с помощью виброплиты выполняется намного быстрее, обеспечивая при этом высокое качество работ. Уплотнение дна траншей при прокладке инженерных коммуникаций исключает их возможное повреждение в случае просадки рыхлого грунта. Эти и другие преимущества побуждают многих домашних мастеров самостоятельно сделать такое оборудование и использовать его при выполнении строительных работ.

Преимущества самодельной трамбовочной машины

Главное преимущество виброплиты, изготовленной своими руками, заключается в её низкой стоимости и возможности качественного и эффективного выполнения работы. Простая конструкция обеспечивает надежность и долговечность механизма. Кроме этого, самодельная виброплита позволяет:

безопасно выполнять трамбовку любых поверхностей;
сократить объемы ручного труда при выполнении работ;
повысить качество оснований пешеходных дорожек и площадок;
хорошо уплотнять сухие цементные и полусухие бетонные смеси при их укладке.

Наличие механизма для уплотнения рыхлых грунтов и насыпных материалов позволит вам выполнить любые объемы работ по благоустройству и наружному дизайну.

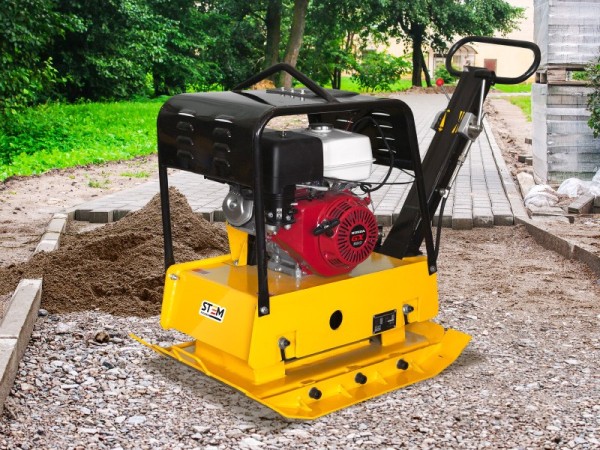

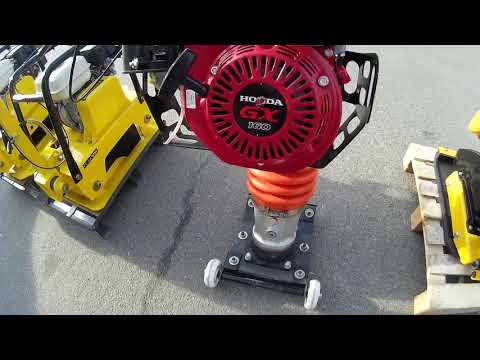

Обзор покупных вариантов.

Конструкция механизма

Главным рабочим элементом является тяжелая металлическая платформа, которая может быть изготовлена из серого ковкого чугуна или стали. Вибрационное воздействие на нее передается от механического вибратора, приводимого в движение бензиновым, дизельным или электрическим двигателем.

Чертеж самодельной виброплиты.

Для управления виброплитой при её перемещении по обрабатываемой площадке предусмотрена прочная ручка. Дополнительно в конструкцию может входить топливный бак или пусковое электрооборудование. Двигатель и вибрационное устройство устанавливаются на раму, которая закреплена непосредственно на трамбовочной платформе.

Изготовление трамбовочной плиты

Плита для вибрационной трамбовки может быть изготовлена на заводе или сделана своими руками из металлического листа толщиной не менее 8 мм. Самодельная виброплита должна обеспечить такой вес устройства, который даст плотное прилегание к обрабатываемой поверхности.

Её размеры не должны превышать 800 х 500 мм без учета загнутого края, что обеспечит удобную работу и возможность использования устройства без дополнительных помощников.

Ровная стальная плита при перемещении по грунту или бетонной смеси будет постоянно цепляться за неровную поверхность. Чтобы избежать этого, передний и задний край плиты немного загибают вверх, получая конструкцию, напоминающую санки. Для этого, немного отступив от края, нужно сделать надрез в металле на глубину 5-6 мм с помощью болгарки и загнуть полосу. На другом крае листа также повторите эту операцию. Линию соприкосновения после сгиба необходимо проварить электросваркой.

Изготовление трамбовочной плиты.

Для установки двигателя и вибрационного механизма на платформу нужно закрепить опорную раму. Она может быть сделана из двух установленных кусков металлического швеллера. Их необходимо установить параллельно друг другу поперечно оси трамбовочной платформы. Просверлите в них крепежные отверстия для двигателя и вибратора и приварите электросваркой.

Выбор и установка двигателя

При изготовлении виброплиты своими руками, дизельные двигатели обычно не применяют. Да, они надежны и долговечны, дизельное топливо дешевле бензина, но эти двигатели слишком дороги и громоздки для небольшого домашнего механизма. Наиболее популярны механизмы с бензиновым двигателем внутреннего сгорания и с электроприводом.

Бензиновый двигатель дает возможность выполнять работы вне зависимости от наличия поблизости источника энергии. Такая виброплита пользуется спросом в небольших строительных бригадах, выполняющих подрядные работы на объектах частной застройки.

Для выполнения работ в пределах приусадебной территории лучше использовать трамбовочную машину с электрическим двигателем 220В. Работает она намного тише, не требует заправки топлива, а подачу электроэнергии можно без особого труда обеспечить через удлинитель, который можно протянуть в любое место участка.

Электродвигатель закрепляется на приваренном швеллере при помощи болтов и соединяется с вибрационным механизмом при помощи ременной передачи. Если эксцентрик вибратора соединить с двигателем жестким соединением или установить на валу, то подшипники мотора будут постоянно выходить из строя из-за вибрационных воздействий.

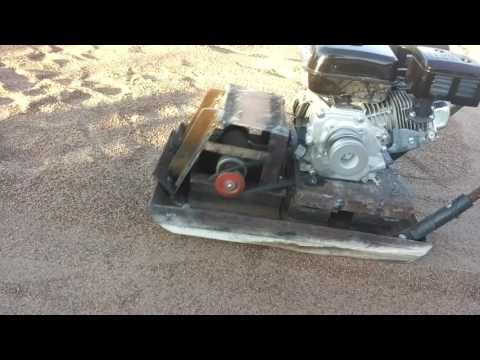

Строение модели с бензиновым двигателем.

Центр тяжести двигателя должен находиться на центральной оси виброплатформы. Если этого не сделать, то во время работы виброплита, сделанная своими руками, будет все время уходить в сторону и придется прикладывать дополнительные усилия для ее удержания в нужном направлении. Под лапы мотора необходимо подложить виброгасящие прокладки из толстой резины.

Вибрационный механизм

Самое простое устройство для создания вибрационных колебаний можно сделать из отрезка металлического круга диаметром 40-65 мм. Для этого параллельно его оси по всей длине просверливается отверстие диаметром 12-14 мм. Оно должно быть смещено от центра примерно на половину радиуса. В это отверстие нужно вставить металлический пруток соответствующего диаметра и жестко закрепить его с помощью гаек.

На этот же вал-пруток с обеих сторон устанавливаются подшипники или бронзовые втулки, закрепленные на приваренных к швеллеру стойках. Высота стоек зависит от диаметра вибрационного валика. Со стороны ременной передачи закрепляется шкив для передачи на вибратор вращательного движения от электродвигателя. Вращаясь с высокой скоростью, этот валик со смещенным центром тяжести будет создавать колебательные движения и передавать их через стойки на вибрационную платформу.

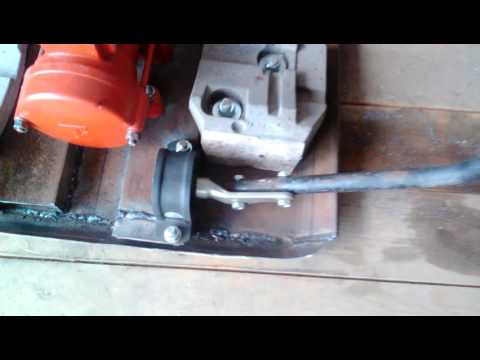

Схема электрической вибротрамбовки.

Можно использовать вибрационный механизм заводского изготовления. Это обеспечит более высокий уровень надежности машины, но повлечет за собой дополнительные расходы.

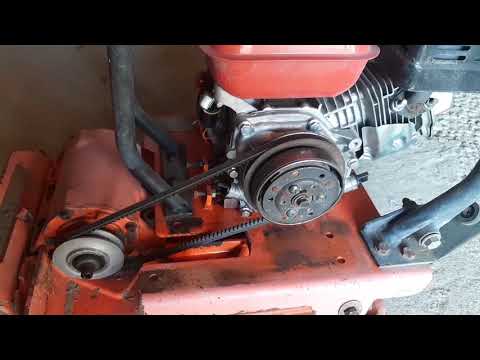

Передача крутящего момента

В качестве трансмиссии для передачи крутящего момента от двигателя к вибрационному механизму рекомендуется применять мягкую клиноременную передачу. Она обеспечит надежное вращение эксцентрика и защитит подшипники двигателя от влияния вибрации.

Шкивы рекомендуется использовать двухременные. Это даст большее сцепление с ремнями и обеспечит безаварийную работу в случае разрыва одного из ремней.

Для защиты от возможных травм ременную трансмиссию необходимо закрыть защитным кожухом, а если это невозможно сделать, то необходимо установить отбойный щиток.

Передаточное число и необходимые диаметры шкивов зависят от частоты вращения двигателя и должны обеспечивать вращение эксцентрика с частотой около 180 об/мин. В этом случае каждую секунду будет производиться 3 удара по грунту. Если у вас нет опыта подобных расчетов, то нужно будет обратиться к специалистам.

Процесс сборки.

Управляющая рукоять и система гашения вибрации

Во время работы, благодаря переднему расположению эксцентрика и возникающих вибрационных колебаний, платформа с установленным на ней двигателем начинает двигаться по поверхности самостоятельно. Но для задания правильного направления движения необходима управляющая рукоять.

По своей конструкции она может иметь одну или две наклонных стойки с поперечной ручкой-перекладиной. В верхней части рукояти рекомендуется установить виброгасящее устройство для того, чтобы во время работы не было передачи колебаний на руки. В качестве защиты можно использовать пружины, саму стойку сделать из двух труб, одна из которых будет входить внутрь другой. Фиксация пружин осуществляется установленными на трубы стальными кольцами.

Если есть финансовая возможность, то вместо самодельной пружинной конструкции можно установить сайлентблоки от легкового автомобиля. Это обеспечит достаточное гашение вибрации, а сама конструкция будет менее шумной.

Возможность реверсного движения

Движения самодельной виброплиты, изготовленной так, как было изложено выше, возможны только в одном направлении. Поэтому, пройдя некоторое расстояние, приходится разворачивать её и только потом передвигаться в обратную сторону. Это уменьшает скорость работы и требует дополнительных физических усилий со стороны оператора.

Еще один чертеж варианта с бензиновым двигателем.

Для того, чтобы обеспечить вибрационной машине возможность реверсного движения, необходимо установить устройство, изменяющее направление вращения двигателя. После его установки и подключения, виброплита сможет передвигаться в двух направлениях.

При достижении края обрабатываемой площади оператор выключает двигатель и запускает его вращение в обратную сторону. Эксцентрик вибратора также станет реверсным и обеспечит машине возвратное движение.

Обеспечение водяного полива

Если во время трамбовки грунт или насыпные материалы смачивать водой, то уплотнение получится более качественным, а сама платформа не будет прилипать к поверхности. Особенно эффективным это может быть при накатке асфальтобетонных покрытий.

Для того чтобы обеспечить такое смачивание, на платформе устанавливается емкость с водой, а на передней загнутой части — перфорированная трубка, соединенная с емкостью через шланг.

Завершающие работы

После сборки плиты все металлические части необходимо прогрунтовать и покрасить для защиты от коррозии. Подводящий кабель надежно закрепить на управляющей рукоятке, чтобы исключить вероятность наезда на него. Выключатель двигателя должен быть размещен на самой конструкции, чтобы обеспечить возможность аварийной остановки во время работы.

После этого виброплиту, сделанную своими руками, необходимо испытать. Лучше всего для этого подходит свежевскопанная земля. Проверка на насыпном материале не даст опробовать работу на полной нагрузке.

Как видим, сделать вибрационную машину самостоятельно вполне возможно. Но для этого необходимо обладать начальными знаниями и опытом слесарных и сварочных работ.
