Вибростол своими руками чертежи: Вибростол для тротуарной плитки своими руками — чертежи, пошаговая инструкция
Разработка своими руками чертежей вибростола для утрамбовки строительных смесей
В принципе, все работы связанные с отлитием элементов из различных строительных смесей могут выполняться и без применения данного аппарата. Но использование его все же крайне желательно. Благодаря ему улучшается не только декоративность поверхностей этих изделий, но и повышается их качество и крепость. Рассмотрим, каким образом это происходит и как собрать такой аппарат самостоятельно.
Принцип работы аппарата и список необходимых материалов
Используемые для отлития различных предметов смеси имеют слишком густую консистенцию. Именно поэтому они не способны, в отличие от более жидких растворов, качественно заполнять собой разнообразные емкости. При заполнении форм, смесь ложится неравномерно, что приводит к образованию воздушных карманов.
Воздух из этих пузырьков при застывании постепенно выходит, но пустота в теле элемента остается. Таким образом, возникают слабые места в, казалось бы, цельнолитом изделии.
При чрезмерной нагрузке, или случайном ударе, либо падении такие пустоты становятся причиной поломки всего элемента.
- вибростол
- чертеж вибростола
Если же пустоты образуются на самом дне формы (где обычно формируется лицевая сторона изделия), то после застывания на поверхности элемента можно обнаружить выемки, впадинки и ямки различных размеров, которые существенно портят внешний вид отлитой формы.
Использование рассматриваемого аппарата помогает избежать этих неприятностей за счет его вибрационной функции. Легкое вибрирование заставляет массу медленно опускаться вниз под давлением собственного веса. В процессе этого воздушные карманы заполняются смесью, а сам воздух вытравливается наружу.
- Чертеж вибростола и просеивателя песка

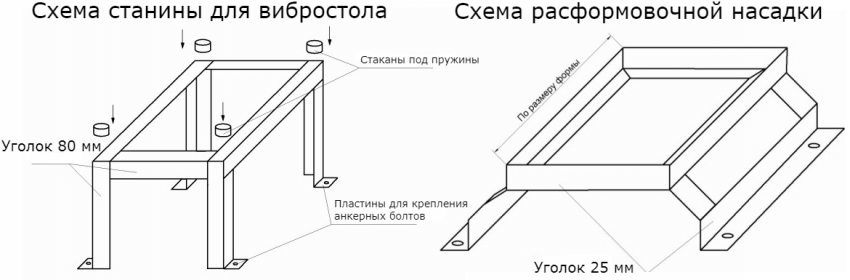

- схема станины вибростола
Чтобы собрать своими руками вибростол по чертежу, необходимо предварительно приобрести следующие материалы (все размеры приведены ориентировочно, можно, как увеличивать, так и уменьшать их согласно собственным нуждам):
1.
Вибродвигатель.
2. Сварочный аппарат.
3. Пружины – ГРМ «Камаз» — 4 штуки.
4. Металлический лист – 0,3х75х120 см.
5. Профильные трубы – 0,2х2х4 см – 6 метров (для ножек) 2,4 метра (для каркаса под крышку).
6. Металлические уголки – 0,2х4 см – 4 метра.
7. Болты (для крепления двигателя).
8. Спец. краска (для защиты изделия от коррозии).
9. Водопроводные металлические кольца – 4 шт. (диаметр должен совпадать с диаметром пружин, либо быть немного больше).
- крепление для вибратора
- крепление вибратора на столешнице
- основа вибростола
- итог работы
ЧИТАТЬ ПО ТЕМЕ:
Добавка в бетон для водонепроницаемости – лучшее решение проблемы его разрушения с течением времени.
Сборка своими руками вибростола по чертежу простой конфигурации
Сборка своими руками вибростола по чертежу, который здесь приведен, происходит в следующем порядке:
Сначала все закупленные материалы должны быть распилены на необходимые детали.2. Трубы, предназначенные для ножек, разделяются на 4 ровных части по 75 см каждая.
3. Трубы, предназначенные для каркаса, разделяются так: 2 части по 60 см и 4 части по 30 см.
4. Уголки разделяются на четыре части, длина которых соответствует длине сторон металлического листа для столешницы, вместе с вычетом сторон отрезов труб для ножек (смотря какой стороной они будут повернуты – 2 или 4 см).
- вибростол
- пружины вибростола
5. Теперь, согласно сделанному своими руками чертежу вибростола, переходим к сварочным работам и в первую очередь собираем каркас для крепления двигателя к крышке. Из двух 30-ти и двух 60-ти см отрезков свариваем прямоугольник. Посредине него будут приварены еще две короткие детали на некотором расстоянии друг от друга. Данное расстояние должно быть равно расстоянию между местами крепления двигателя.
6. В углах металлического листа привариваются кольца. В них будут продеваться пружины.
7. Теперь сваривается опорная стойка с ножками. Для этого берутся отрезы труб и уголков. Уголки располагаются так, чтобы их ребра были направлены вверх и наружу от внутренней части конструкции.
8. Сваренная рама для двигателя либо прикручивается саморезами, либо приваривается к крышке стола.
9. На опорную стойку по углам расставляются пружины. Столешница накладывается на стойку так, чтобы пружины вошли в ячейки для них. К дну прикручивается шурупами двигатель. Фиксировать каким-то образом пружины не нужно, так как вес самой столешницы вместе с мотором обеспечивает их надежную фиксацию в положенном месте.
Готовое изделие можно покрыть краской для дополнительной защиты. В процессе работы, скорее всего, понадобится дополнительная регулировка скорости работы мотора, чтобы увеличить, либо уменьшить вибрацию.
Именно поэтому он не приваривается намертво к столешнице, а крепится так, чтобы его легко можно было снять.
Как сделать вибростол своими руками чертежи
Как сделать вибростол своими руками, чертежи, схемы, описание.
Основное назначение вибростола
Вибрация стола, позволяет выгнать лишний воздух из бетонного раствора, что в свою очередь улучшает прочностные свойства бетонного изделия.
Из каких же узлов состоит конструкция:
• основание (металлический каркас)
• пружины (круглого или прямоугольного сечения)
• вибратор (площадочный однофазный вибратор)
ОСНОВАНИЕ
Подготовим необходимый материал:
• труба металлическая прямоугольная 25х50х3 (мм) ГОСТ 8645-68
• труба металлическая квадратная 50х50х3 (мм) ГОСТ 8639-82
• труба металлическая 63,5х3,5 (мм) ГОСТ 8734-75
• листовой металл толщиной 4 (мм) ГОСТ 19903-74
И так, как сделать вибростол своими руками по представленному чертежу?
Из труб нарежем заготовки необходимой длины.
Из листового металла нарежем квадратные заготовки и просверлим в каждой (по углам) четыре сквозных отверстия. Все детали сварим между собой и получим жесткое основание, которое закрепим к поверхности пола при помощи анкерного соединения.
СТОЛЕШНИЦА
Подготовим необходимый материал:
• труба металлическая прямоугольная 25х50х3 (мм)
• труба металлическая 63,5х3,5 (мм)
• уголок металлический горячекатаный равнополочный 25х25х3 (мм) ГОСТ 8509-93
• листовой металл толщиной 3 (мм)
• листовой металл толщиной 5 (мм)
По представленному чертежу
Подготовим заготовки и сварим их между собой. Уголок, приваренный по периметру стола, будет являться его границей, и удерживать форму во время работы механизма.
Снизу стола приварим металлическую пластину с посадочными отверстиями под вибратор.
ПРУЖИНЫ
Выбираем из стандартного ряда производителей ГОСТ 18793-80, жесткость которых принимаем исходя из эксплуатационных нагрузок.
ВИБРАТОР
Выбираем из модельного ряда отечественных производителей, можно использовать марку ИВ-99Е
Технические характеристики:
• рабочее напряжение, В – 220
• потребляемая мощность, Вт – 250
• вес, кг – 14,5
Схема подключения – в руководстве по эксплуатации вибратора.
Порядок сборки:
1. Закрепляем к полу основание.
2. В трубы по углам вставляем пружины.
3. Закрепляем снизу столешницы вибратор.
4. Столешницу устанавливаем на пружины трубами вниз.
Как сделать вибростол своими руками, чертежи и подробное описание конструкции под рукой, осталось только желание, и выделить немного свободного времени.
