2 интересных идеи как сделать вибростол своими руками

Если вы решили заняться производством бетонной тротуарной плитки, то вам однозначно потребуется вибростол.

Заводские конструкции стоят недешево, и далеко не всегда оказываются надлежащего качества.

Поэтому мы предлагаем вам альтернативный вариант — изготовить вибростол своими руками.

Содержимое

  • 1 Вибростол с мотором от стиральной машины
    • 1.1 Приступаем к работе
    • 1.2 Изготовление каркаса
    • 1.3 Сборка конструкции
    • 1.4 Область применения самоделки
    • 1.5 Видео
  • 2 Вибростол из обычного электродвигателя своими руками
    • 2.1 Основные этапы работ
    • 2.2 Изготовление рамы для вибростола

Вибростол с мотором от стиральной машины

Читайте также: Гаражное использование двигателя от стиральной машины

Для этого нам потребуются:

  • профильная труба;
  • строительный уголок;
  • мотор от стиралки;
  • листовой металл;
  • пружины;
  • метизы — болты и гайки.

Возможно, вас заинтересует еще одна полезная самоделка для мастерской или гаража — мобильный мини кран, который можно использовать для поднятия и перевозки тяжестей.

Приступаем к работе

Первым делом отрезаем четыре куска профильной трубы, и свариваем из них прямоугольную рамку.

Внутри рамки привариваем еще один кусок профиля.

Читайте также: Идея для сварки: делаем подставку для маленького баллона

Чтобы контролировать угол 90 градусов при сварке угловых соединений, можно использовать сварочный магнит-уголок.

К приваренному внутри рамки профилю автор приваривает кусок стальной трубы — для крепления электродвигателя.

Изготовление каркаса

Читайте также: 25 крутых самоделок с использованием шуруповерта

На следующем этапе отрезаем нужное количество заготовок из профтрубы, и приступаем к сварке каркаса стола.

В нижней части каркаса сверлим отверстия, затем привариваем гайки — в них вкручиваем длинные болты (опорные ножки).

Для лучшей устойчивости автор отрезает четыре металлических пластины, и приваривает их к шляпкам болтов.

Читайте также: Как изготовить профилегиб из хлама своими руками

Далее отрезаем четыре куска уголка, и свариваем верхнюю рамку.

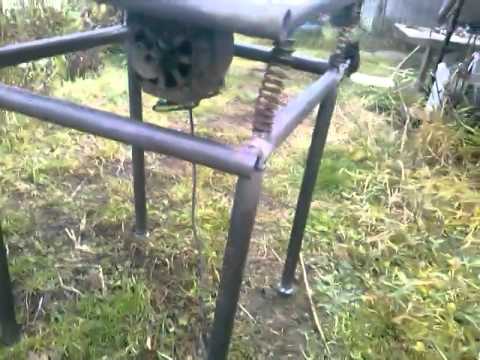

Отрезаем четыре пластины, и привариваем к ним пружины. Крепим пластины к рамке из уголков.

Затем устанавливаем рамку сверху стола, и привариваем пружины к каркасу.

Сборка конструкции

Устанавливаем электродвигатель на свое место. Потом в верхней части каркаса привариваем профиль со шкивом. Натягиваем ремень, соединяя шкив мотора со шкивом сверху.

Отрезаем по размеру металлическую сетку. Привариваем ее к рамке из уголка.

Из куска тонкого листового металла автор делает простой защитный кожух для электродвигателя.

На последнем этапе останется только зачистить сварные швы болгаркой. Затем красим вибростол.

Выполняем необходимые электромонтажные работы, и крепим к каркасу стола блок с тумблером.

Область применения самоделки

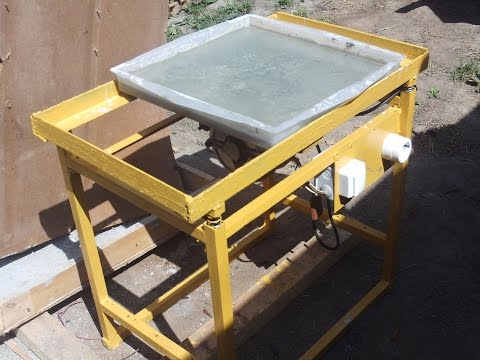

Основное назначение самодельного вибростола — производство тротуарной плитки из бетона.

Однако данную конструкцию можно использовать и для изготовления других бетонных изделий: подоконников, бордюров, различных декоративных фигур.

Видео

Данная статья подготовлена на основе авторского видеоролика с YouTube канала peChoO.

DIY Vibrating Table with Washing Machine Motor

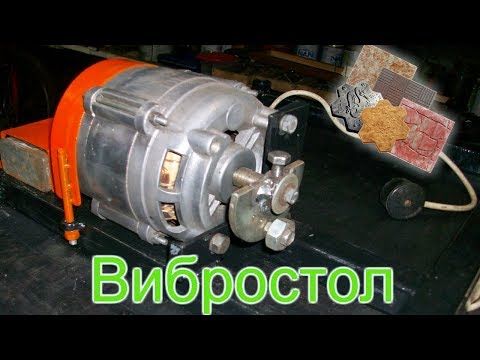

Вибростол из обычного электродвигателя своими руками

Прежде чем приступить к изготовлению вибростола, нужно определиться с его размерами. Ориентироваться в данном случае надо на размеры самих форм, которые вы планируете использовать.

В домашних условиях большой вибростол не нужен, но и совсем крохотный — тоже ни к чему. Поэтому при определении размеров надо учитывать производительность работ, которая была бы для вас оптимальной.

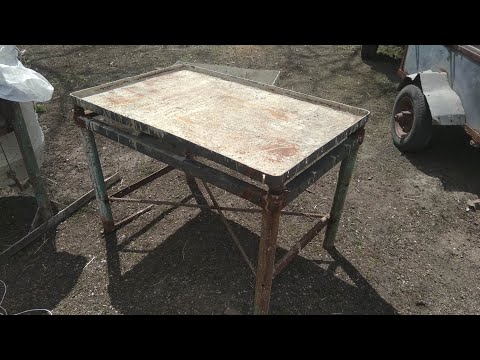

Теперь, что касается верхней части стола. Для этого лучше всего использовать лист металла толщиной не менее 4 мм. Причем обратите внимание, что если лист кривой, то его необходимо будет выровнять.

Основные этапы работ

Первым делом необходимо отрезать четыре куска уголка и приварить их к листу металла. Но не встык, а под низ листа с отступом от краев по 2 см.

Далее из полосы металла шириной 30-40 мм нужно будет нарезать восемь заготовок длиной по 6 см. Потом их надо сварить между собой, чтобы получилось две одинаковых заготовки.

После этого сверлим в заготовках по одному отверстию, и надеваем их на вал электродвигателя. Это будут эксцентрики. Затем их необходимо будет обварить.

Чтобы не спалить обмотку двигателя, станину желательно поставить на кусок дерева или фанеру, а ток надо направить непосредственно на вал. В процессе самой сварки нужно делать перерывы, чтобы смазка не вытекла из двигателя.

Изготовление рамы для вибростола

Для изготовления рамы автор использует профильную трубу квадратного сечения 30х30 мм. Поскольку размеры вибростола в данном случае небольшие, то профиля 30х30 мм будет вполне достаточно.

В раме надо будет дополнительно просверлить отверстия под круглый пруток диаметром 12 мм, на который будут затем надеваться резиновые втулки реактивных тяг. Они как раз свободно надеваются на пруток.

Нужны эти резиновые втулки для того, чтобы разделить верхнюю часть вибростола и раму, потому как если они будут соединены между собой жестко, то никакого толку от вибростола не будет.

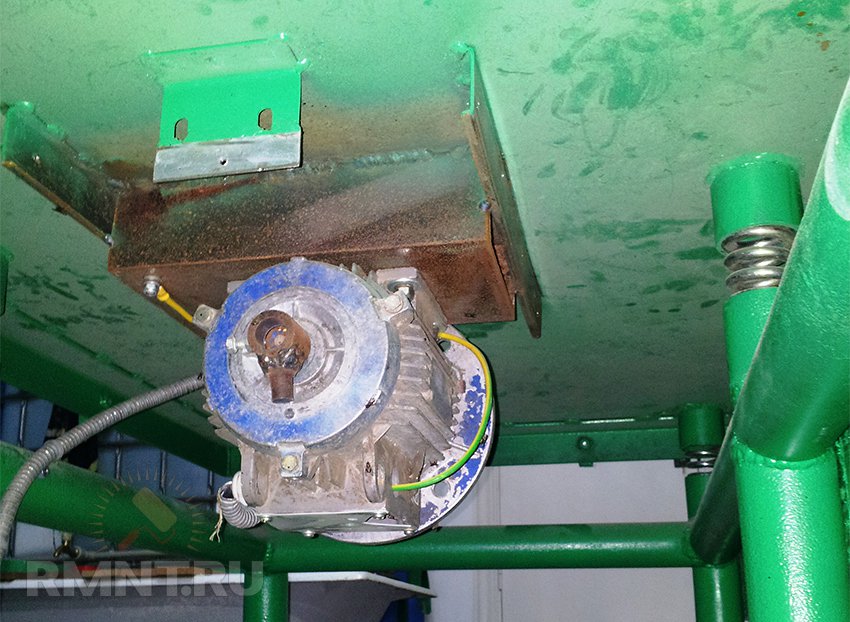

Ножки рамы автор также решил сделать из профиля 30х30 мм. Сам электродвигатель крепится под вибростолом (под его верхней частью). Затем можно приступать к сборке и покраске.

Андрей Васильев

Задать вопрос

Вибростол из двигателя стиральной машины своими руками

В последнее время цены стремительно растут на все категории товаров, в том числе на материалы для ремонта, поэтому все популярнее становится создание самодельной тротуарной плитки. Однако для изготовления плитки необходимо дорогое оборудование: бетономешалка, сушилка и вибростол. К счастью, можно сэкономить и самому изготовить вибростол из двигателя стиральной машины. Как сделать такое приспособление своими руками и что для этого понадобится – расскажем в сегодняшней статье.

Что нужно для изготовления вибростола?

Самостоятельное создание подобного стола выбирают для того, чтобы серьезно сэкономить семейный бюджет и не тратиться на покупку дорого оборудования. Поэтому для изготовления обычно используют минимум инструментов, который не ударит по кошельку. Список расходных материалов сравнительно не велик.

  • Строительный уголок.
  • Профильная труба.
  • Мотор от стиральной машины.
  • Листовой металл.
  • Пружины.
  • Болты с гайками.

Список инструментов уже посолиднее: нам нужны дрель со сверлами для металла, болгарка с отрезными кругами, электросварка с подходящими электродами, шуруповерт, а также напильник, плоскогубцы и молоток. Из особых инструментов нужен только сварочный магнитный угольник, который легко можно найти в любом специальном магазине.

Описание процесса изготовления вибростола

Перед началом создания вибростола убедитесь, что соблюдены все требования для безопасной работы с электроинструментом, а также обязательно используйте средства индивидуальной защиты. Теперь можно приступать к изготовлению оборудования.

  • Отрезаем 4 равных куска профильной трубы, чтобы сварить рамку.
  • Свариваем рамку, а внутри привариваем пятый кусок профиля. На этой стадии работы необходим магнитный угольник, чтобы следить за углом в 90 градусов.
  • Привариваем кусок стальной трубы к пятому профилю, что необходимо для закрепления мотора стиралки.
  • Отрезаем заготовки трубы, а после переходим к созданию каркаса вибростола.

В качестве экономии, для каркаса можно взять основу бытовой пилорамы, которая отличается своей повышенной прочностью, из-за чего может выдержать вибрацию, кроме того, это удобно из-за того, что вибростол можно будет в любой момент разобрать, а пилораму собрать заново.

  • Внизу каркаса просверливаем отверстия и привариваем гайки, в которые нужно вкрутить опорные ножки, для чего используем длинные прочные болты. Для дополнительной устойчивости можно сделать 4 небольшие металлические пластины и приварить их к шляпкам болтов.
  • На этой стадии нужно отрезать 4 кусочка уголка и сварить из них верхнюю рамку. Отрезаем 4 пластины, привариваем к ним пружины, затем крепим их к нашей рамке из уголков.
  • Теперь рамку нужно установить сверху стола, а пружины прикрепить к каркасу.

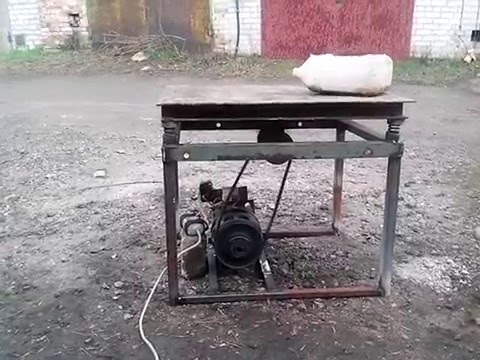

  • Помещаем мотор стиральной машинки на заготовленное место.
  • Наверху каркаса крепим профиль со шкивом, а затем натягиваем ремень для соединения шкива электродвигателя с верхним шкивом.
  • Отрезаем металлическую сетку и привариваем к рамке из уголка.
  • Теперь потребуется кусок тонкого листового металла, из которого делаем защитный кожух для мотора стиралки.
  • Наконец, зачищаем все швы болгаркой, красим вибростол, а после крепим блок с тумблером управления к нашему каркасу.

Таким образом, за 12 шагов был создан вибростол из электродвигателя от старой стиральной машины, с использованием минимального набора инструментов. Осталось только разобраться в принципе работы устройства.

Как работает вибростол?

Устройство кажется сложным только со стороны. Сначала на подпружиненную сетку необходимо уложить форму с бетонной смесью, а затем включить стол. Мотор начнет создавать вибрацию, усиливающуюся на поверхности за счет пружин. Из-за мощной вибрации пузыри воздуха уходят из бетона, что повышает прочность будущей плитки. При желании, электродвигатель можно соединить с особой платой, чтобы управлять оборотами мотора, для контроля силы вибрации.

Вибростол является замечательным приобретением для дачи и частного дома, ведь с его помощью можно создавать не только тротуарную плитку. Подоконники, бордюры, фигуры из бетона – вот лишь краткий список изделий, которые можно своими руками изготовить при помощи вибростола.



  • Поделитесь своим мнением — оставьте комментарий

Как выровнять стиральную машину (чтобы она не танцевала)

Нет ничего хуже, чем стиральная машина, которая танцует в вашей прачечной. Его шум и чрезмерная вибрация могут повредить механизм внутри вашей стиральной машины, сушилку рядом со стиральной машиной или предметы вокруг стиральной машины, что приведет к дорогостоящему ремонту. Неважно, с фронтальной или вертикальной загрузкой у вас стиральная машина, вам понадобится одно и то же простое решение.

Решение состоит в том, чтобы убедиться, что стиральная машина стоит ровно.

Как выровнять стиральную машину по уровню

  1. Проверьте, не разбалансировалась ли загрузка из-за того, что вы стираете тяжелые вещи или слишком большую загрузку.
  2. Используйте спиртовой уровень, чтобы отрегулировать ножки стиральной машины, пока она не выровняется.
  3. Постройте платформу под стиральной машиной, чтобы выровнять неровный пол.
  4. Используйте антивибрационные прокладки, чтобы стиральная машина не вибрировала.

Содержание

  • Как определить, что ваша стиральная машина не сбалансирована
  • Что вызывает дисбаланс стиральной машины?
  • Как выровнять стиральную машину
  • Стиральная машина выровнялась, но все еще трясется
  • Часто задаваемые вопросы
  • Как выровнять стиральную машину

Как определить, что ваша стиральная машина не сбалансирована

Неуравновешенное белье ударит по стиральной машине комнату, встряхните и раскачайте взад и вперед. Вы услышите громкие звуки, исходящие от него.

Встряхивания может быть достаточно, чтобы повредить вашу машину или даже стены, пол и предметы, хранящиеся рядом со стиральной машиной. Если тряска достаточно сильная, она может повредить шланги или соединения, что приведет к будущим утечкам.

Что вызывает дисбаланс стиральной машины?

Существует несколько причин, по которым ваша стиральная машина может выйти из строя. Возможно, вы загрузили очень большую загрузку или стираете тяжелую вещь, например, большое одеяло. Это приведет к дисбалансу вашей загрузки, но это легко исправить, постирав меньшую загрузку или отрегулировав количество вещей в барабане стиральной машины.

У стиральных машин есть ножки, которые необходимо отрегулировать, чтобы стиральная машина оставалась ровной. Если ножки отрегулированы неправильно, ваша стиральная машина будет разбалансирована.

То же самое, если у вас неровный пол. В то время как полы ровные, когда дом построен, дома со временем оседают. Это приведет к тому, что пол станет неровным, а ваша стиральная машина будет разбалансирована.

Еще одна причина разбалансировки стиральной машины – ослабление или износ пружин подвески. Если это произойдет, вам потребуется заменить пружины подвески.

Как выровнять стиральную машину

Вы можете самостоятельно выровнять стиральную машину, отрегулировав ножки, соорудив платформу или установив антивибрационные или выравнивающие подкладки под ножки стиральной машины.

Регулировка ножек шайбы

При регулировке ножек шайбы начните с максимально коротких ножек. Короткие ножки более устойчивы, меньше трясутся и реже ломаются. Новые машины обычно прибывают с полностью убранными ногами.

Удлините ножки, чтобы выровнять машину.

Начните с того, что положите спиртовой уровень из стороны в сторону на верхнюю часть стиральной машины, убедившись, что уровень расположен на плоской и не изогнутой поверхности. Посмотрите на пузырь. Если не по центру, значит стиральная машина стоит не ровно.

Если у вашей машины металлические ножки, в основании ножки есть стопорная гайка. Вы ослабите стопорную гайку с помощью гаечного ключа. Отрегулируйте ключ так, чтобы его губки плотно прилегали к гайке, а затем поворачивайте гайку по часовой стрелке, пока она не соскользнет с ножки.

Когда гайка окажется примерно на ½ дюйма ниже нижней части машины, поверните ножку по часовой стрелке, чтобы укоротить ее, или против часовой стрелки, чтобы удлинить ее. Продолжайте вносить небольшие корректировки, пока ваша машина не будет сбалансирована.

Когда стиральная машина отбалансирована, сомкните губки ключа над гайкой и при необходимости затяните губки. Затем вращайте гайку против часовой стрелки до тех пор, пока гайка не будет плотно прилегать к днищу машины. Затяните вручную, пока гайка не затянется, но будьте осторожны, чтобы не перетянуть, иначе гайку будет трудно ослабить в будущем.

Пластиковые ножки легче регулировать, чем металлические. Начните с использования регулируемых плоскогубцев и разведите штыри достаточно широко, чтобы захватить дно или «ножки» ножки стиральной машины. Если основание восьмигранное, то можно использовать разводной ключ, если так проще.

Плотно сожмите ручки и поверните ножку по часовой стрелке, чтобы удлинить ее, или против часовой стрелки, чтобы укоротить ее. Опять же, вносите небольшие коррективы и часто проверяйте, выровнена ли ваша стиральная машина.

Если у вас возникли проблемы с удерживанием машины во время регулировки, вы можете поднять стиральную машину с помощью деревянного бруска размером 4 на 4 дюйма. Это будет держать его над землей, пока вы работаете. Затем можно отрегулировать ножки, снять блок и проверить уровень.

Повторяйте по мере необходимости, пока стиральная машина не выровняется.

Выровняв машину, выровняйте ее спереди назад. Поверните спиртовой уровень так, чтобы он был направлен спереди назад в верхней части стиральной машины, и посмотрите, находится ли пузырек по центру. Если пузырь находится по центру, ваша стиральная машина стоит ровно.

У большинства стиральных машин сзади есть самовыравнивающиеся ножки. Тем не менее, ножки иногда застревают или ржавеют на месте.

Итак, поднимите заднюю часть стиральной машины примерно на 1 дюйм над землей и дайте ей опуститься. Это обычно ослабляет ноги, чтобы они могли самостоятельно выравниваться. Если ножки не сдвигаются с места, поднимите заднюю часть машины примерно на 4-6 дюймов над землей, чтобы вы могли постучать по задним ножкам гаечным ключом или плоскогубцами.

Более старые машины могут не иметь самовыравнивающихся задних опор, поэтому вам потребуется использовать ту же процедуру, что и для выравнивания передних опор. Не забывайте вносить небольшие корректировки и часто проверять уровень.

Когда вы закончите выравнивание машины, покачайте ее вперед-назад для окончательной проверки.

Антивибрационные прокладки

После того, как вы выровняете стиральную машину, вы можете использовать антивибрационные прокладки для уменьшения шума и тряски.

Начните с подъема одного угла машины. Подложите под стопу подушечку и отметьте ее положение на полу. Повторите процедуру под каждой ножкой вашей стиральной машины, чтобы вы знали, где разместить каждую подушечку.

Уберите стиральную машину с дороги. Очистите пол под колодками. Затем приклейте липкие диски шайб к полу.

Затем нанесите грунтовку на колодки и прижмите их к дискам.

Затем поднимите стиральную машину на место и вставьте ножки в углубления для ковриков.

Выравнивающая платформа

Если ваша стиральная машина стоит на неровном полу, лучшим решением часто будет соорудить выравнивающую платформу под стиральной машиной. Платформа не обязательно должна быть высокой, поэтому вы можете положить один или несколько ⅝-1-дюймовых кусков фанеры под углы вашей стиральной машины, пока она не выровняется.

Другой вариант — использовать 2/4 и лист фанеры для создания пользовательской платформы, если хотите.

После того, как платформа будет построена, отрегулируйте ножки стиральной машины, пока она не выровняется.

Стиральная машина выровнена, но все еще трясется

Если ваша стиральная машина выровнена, но все еще трясется, вы можете проверить и заменить такие детали, как амортизаторы и пружины подвески. Вы также можете стирать меньшие загрузки, так как меньшие загрузки с меньшей вероятностью выведут вашу стиральную машину из равновесия.

Часто задаваемые вопросы

Как работают самовыравнивающиеся ножки шайбы?

Самовыравнивающиеся задние ножки автоматически регулируются, чтобы выровнять стиральную машину спереди назад.

Как отрегулировать барабан стиральной машины?

Барабан стиральной машины может выйти из строя по нескольким причинам. Чтобы выровнять барабан, сначала убедитесь, что загрузка внутри стиральной машины распределена равномерно. Затем проверьте, чтобы стиральная машина была ровной.

Если проблема не устранена, проблема может быть связана с подвесными пружинами, болтами или подшипниками внутри стиральной машины.

Как выровнять стиральную машину в ограниченном пространстве?

Вам придется использовать метод проб и ошибок, чтобы выровнять стиральную машину, если она находится в ограниченном пространстве, особенно если она находится под прилавком. Поместите спиртовой уровень на стиральную машину, чтобы проверить, ровно ли она. Затем вытащите шайбу, чтобы отрегулировать ножки, вставьте ее обратно и посмотрите, ровно ли она стоит.

Со временем и усилиями вы сможете выровнять свою стиральную машину.

Как выровнять стиральную машину

Неважно, стиральная машина у вас Whirlpool или Maytag, если она начинает танцевать в вашей прачечной, первым делом проверьте загрузку стиральной машины. Возможно, он вышел из равновесия во время цикла отжима, потому что вы стираете тяжелые вещи или слишком много загружаете.

Затем проверьте, не нужно ли отрегулировать ножки стиральной машины, чтобы сбалансировать ее. Вы также можете построить платформу, чтобы выровнять стиральную машину, если у вас неровный пол. Антивибрационные прокладки также помогут выровнять стиральную машину и предотвратить чрезмерную вибрацию.

Отзыв: была ли эта статья полезной?

Спасибо за отзыв!

Спасибо за отзыв!

Что тебе понравилось?

Что пошло не так?

Советы по устранению вибрации стиральной машины

Стиральные машины не должны сильно вибрировать. Если ваша стиральная машина не перестает вибрировать, попробуйте эти шесть советов, которые помогут решить вашу проблему.

Ваша стиральная машина трясется и вибрирует? Кажется, он готов к запуску в космос? Каждый раз, когда ожидается, что машина будет отжимать что-то размером с партию белья, должна возникнуть небольшая вибрация. Но помимо типичных толчков? Это признак того, что есть проблема. К счастью, решение может быть таким же простым, как небольшая корректировка. Вот наиболее распространенные виновники вибрации стиральной машины, а также способы, которыми вы можете укротить эту дрожь.

Стиральная машина сломалась? Нужен профессионал сейчас? Закажите квалифицированного местного специалиста по ремонту дома с помощью American Home Shield ProConnect всего за несколько кликов. Нажмите здесь, чтобы забронировать сейчас. *Доступно на большинстве основных рынков. Услуги зависят от рынка.

1. Убедитесь, что ваши вещи сбалансированы

Как и лопасти потолочного вентилятора, предметы, которые вы кладете в стиральную машину, должны быть относительно сбалансированы. Любой может научиться балансировать загрузку стиральной машины. Просто постарайтесь убедиться, что любые тяжелые и громоздкие предметы, такие как покрывала, разложены по всему баку стиральной машины с вертикальной загрузкой. Если предметы недостаточно велики, чтобы их можно было разложить, сбалансируйте их такими же объемными предметами или несколькими предметами на противоположной стороне. Примечание. Загрузка не так критична для фронтального погрузчика. Однако эти шайбы вращаются с большей скоростью. Это может усилить любую проблему, которая может вызывать вибрацию.

Связанный: Что такое сливной поддон для стиральной машины и зачем он вам нужен?

2. Убедитесь, что пол и машина выровнены

Ваша стиральная машина может казаться ровной, но ваши глаза могут вас обманывать. С помощью строительного уровня это легко вычеркнуть из списка. Сначала определите, ровный ли пол. Если это не так, надеюсь, ножки стиральной машины достаточно отрегулированы, чтобы компенсировать это. Поместите уровень поверх стиральной машины и проверьте уровень из стороны в сторону и спереди назад. Ножки под стиральной машиной в каждом углу сделаны регулируемыми. Просто продолжайте регулировать и проверять уровень, пока не добьетесь нужного результата.

3. Убедитесь, что у вас прочный пол

Если весь пол трясется, это может быть проблема с его устойчивостью. Он трясется, когда кто-то проходит по нему? Тогда это может быть вашим виновником, а не сама стиральная машина. Если у вас есть доступ к нижней части пола, в подвале или в подвальном помещении, можно добавить опору для пола. В противном случае может помочь распределение загрузки стиральной машины по большей площади. Вы можете сделать это, вырезав кусок фанеры толщиной 3/4 дюйма на глубину от передней части стиральной машины до задней стенки и ширину стиральной машины и сушилки вместе взятых (если они стоят рядом) и поместив его под Если это не помогает, было бы разумно проконсультироваться с лицензированным специалистом по строительству, чтобы раз и навсегда решить проблему с шатким полом.0003

См. также: Стирка и отжим — Уход за стиральной и сушильной машинами

4. Проверьте комплект для штабелирования

У вас есть стиральная и сушильная машины, устанавливаемые друг на друга? Большинство из них поставляются с металлической рамой, которая крепит верхний блок к нижнему. Если у вас есть этот тип, убедитесь, что соединения безопасны. Прочный пол и ровная установка также особенно важны при штабелировании блоков (см. выше).

5. Приобретите вибрационные прокладки для стиральной машины

Антивибрационные прокладки — это простой и экономичный способ поглотить и заглушить вибрацию стиральной машины. Большинство из них представляют собой просто коврики из формованной резины, на которых сидят стиральная машина и сушилка. Существует также меньшая и более дешевая альтернатива: отдельные маленькие подушечки для каждой ножки стиральной машины. Нижняя часть подушечек прилегает к полу, а ножки помещаются в карман сверху. Vamoose вибрации!

6. Вызовите подкрепление

Вот кое-что, о чем вы, возможно, не подумали: если вы живете в многоквартирном доме, ваши соседи, скорее всего, тоже знают о вашей вибрирующей стиральной машине. Порадуйте своих соседей. Пусть ваша стиральная машина будет счастлива. Попробуйте эти рекомендации. Если они не работают (или если вы предпочитаете, чтобы кто-то другой справился с задачей для начала), обратитесь за профессиональной помощью.
