Битумная черепица: монтаж своими руками

Содержание статьи:

1. Инструкция по монтажу битумной черепицы
2. Устройство обрешетки и подкладочного ковра
3. Нормы крепления битумной черепицы

Так как современный рынок материалов для кровли предлагает весьма широкий ассортимент покрытий, перед владельцами домов зачастую встает нелегкий выбор: какому именно варианту отдать предпочтение? Конечно же, одни из главных критериев, которыми обычно руководствуются потребители при выборе кровельных покрытий – это ценовая доступность, просто и удобство монтажа, надежность и долговечность материала, а также его соответствие заявленному проекту всего сооружения. Так, битумная черепица монтаж которой не отличается особой сложностью, отвечает всем из вышеназванных характеристик. Ее цена меньше, чем стоимость металлических покрытий, к тому же, она обладает хорошей звукоизоляцией. Подъем на крышу битумной черепицы, или гонта, не несет в себе никакой сложности.

Цветовая гамма покрытия очень обширна, срок службы битумной черепицы вполне может обеспечить достойную конкуренцию любому из кровельных материалов (прочитайте: «Какой срок службы мягкой кровли»).

Инструкция по монтажу битумной черепицы

Необходимо знать, что монтаж битумной черепицы своими руками требует соблюдения ряда правил, которым нужно следовать для того, чтобы результат работы оказался наилучшим.

Далее следует список этих норм укладки:

Хранить материал до его поднятия на крышу нужно в закрытых упаковках на поддонах и в помещении, причем высота не должна превышать 16 рядов. Необходимый для грунтовки подкладочный ковер хранить следует вертикально во избежание деформации.
Важно помнить, что монтаж кровли из битумной черепицы должен выполняться только в том случае, если температура воздуха составляет не ниже +5 градусов. Непосредственно перед установкой и покрытие, и грунтовочный ковер должны как минимум сутки находиться в тепле при условии, если работы на крыше ведутся зимой.
Уклон крыши для укладки гонта должен быть в пределах от 15 до 85 градусов. Материала расходуется тем больше, чем больше кровельный уклон. Битумную черепицу шестиугольной формы можно монтировать на те крыши, уклон которых – не меньше 20 градусов.
Работая с битумной черепицей, которая не является наплавляемой кровлей, ни в коем случае нельзя пользоваться кровельной горелкой. Клеящуюся поверхность должно в нужной мере обработать солнце. Для защиты от сильного ветра или при монтаже гибкой черепицы зимой можно применять особый клей на основе битума («Пластал», «Шингл Стик»).
Снимать прозрачную защитную пленку на нижнем слое черепицы нужно исключительно перед ее укладкой.
При работе с таким материалом, как битумная черепица технология монтажа требует использования ее листов из одной упаковки для одного ската, поскольку оттенки материала могут отличаться. Если добиться этого нельзя, то альтернативой может выступить оригинальная укладка узора из разноцветных элементов материала, которая придаст крыше уникальность и определенную эстетичность, при этом технология монтажа мягкой черепицы должна строго соблюдаться.
Категорически запрещается перемещаться по битумной кровле в жаркий период года. Если возможности избежать этого нет, то следует воспользоваться лестницами или кровельными «кошками».
Не нужно укладывать черепицу как на стяжку из бетона, так и на утеплитель.

Во время установки важно учитывать и такой показатель, как вес битумной черепицы, который не является большим.

Устройство обрешетки и подкладочного ковра

Монтируя такое кровельное покрытие, как битумная черепица своими руками, не следует забывать и о необходимости укладки сплошной обрешетки, которая может быть выполнена из доски, фанеры или OSB плиты. В случае работы с последними двумя материалами следует помнить следующее правило: продольную сторону нужно укладывать так, чтобы она была параллельна коньку. Швы стыков каждого из рядов фанеры не должны иметь повторений в следующем ряду, то есть расположение их швов должно выполняться по принципу «вразбежку». Места соединений необходимо тщательно прикрепить к стропильным ногам по всей длине крыши.

Что касается доски, то она может быть обрезной или шпунтованной, а ее ширина и толщина не должны превышать 0,15 миллиметров и 0,24 миллиметра соответственно. В том случае, если длина доски короче длины самого ската, то обрешеточные стыки должны быть оборудованы так же, как и у фанеры, то есть «вразбежку».

Грунтовочный слой укладывается на уже смонтированную обрешетку и несет в себе гидроизоляционные функции. Кроме того, он служит также и для выравнивания поверхности кровли, что делает укладку битумной черепицы более плотной и надежной (подробнее: «Битумная черепица: технология укладки, установка и монтаж»). Если уклон крыши составляет меньше 30 градусов, то стелить грунтовочный слой необходимо на всю длину ската, а если показатель уклона является большим, нежели 30 градусов, укладывать материал нужно под ендовы, конек, а также в те места, где он примыкает к таким элементам конструкции, как стены, окна, трубы.

Устанавливать подкладочный ковер для крыш с уклоном в 15 – 20 градусов следует параллельно свесам карниза. Нахлест должен составлять 0,15 метра вертикально и 0,08 метра горизонтально. При необходимости покрытия кровли удвоенным грунтовым слоем показатели нахлеста должны быть равны 0,5 метра горизонтально и 0,3 метра вертикально.

Нахлест для крыш с уклоном 21 – 85 градусов должен равняться 0,05 метра горизонтально и 0,1 метра вертикально. Чтобы исключить появление наледи на слое грунтовки, на краях и карнизах по всей крыше монтируются капельники. Подкладку в ендовах нужно проклеить и прибить гвоздями, а нахлесты в этом месте должны быть равны 0,3 метра вертикально и 0,15 метра горизонтально.

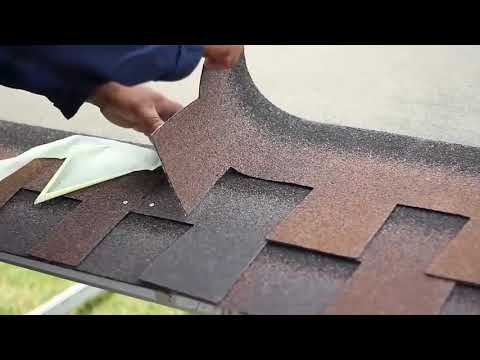

Монтаж битумной черепицы, детальная видео инструкция:

Нормы крепления битумной черепицы

Каждая из деталей битумной черепицы закрепляется при помощи кровельных гвоздей, которые должны иметь широкую (не менее чем 0,08 сантиметра) шляпку для того, чтобы материал не разорвался, и длину, составляющую минимум 2,6 сантиметра.

Основу гвоздей должен представлять металл, предварительно обработанный антикоррозионным составом и не выделяющийся на поверхности крыши.

Один лист битумной черепицы требует применения 4-х гвоздей, которые забиваются в 14,5 сантиметра от нижнего края материала и в 2,5 сантиметра от его боковых границ. Глубину вхождения гвоздя также следует рассчитать правильно. Если она будет недостаточной, то гвоздь неизбежно будет выделяться, а при слишком глубоком забивании гвоздя в образовавшемся углублении будет скапливаться влага, способная привести к образованию на гвозде ржавчины, чего допускать никак нельзя.

Использовать рекомендуется или винтовые, или ершенные гвозди:

на винтовых имеется нарезанная бороздка, придающая креплению дополнительную прочность. При укладке черепицы на грунтовку без подкладочного ковра рекомендуется использовать скобы, которые крепятся с помощью электрического или ручного степлера;
ершенные гвозди оснащены особым конусовидным подголовником, благодаря которому гвоздь можно расклинить, повысив, тем самым, надежность крепления материала к обрешеточному слою.

Кроме гвоздей, для закрепления покрытия используется и специальный битумный клей, наносимый при помощи стального шпателя или шприца.

В том случае, когда устраивается битумная черепица монтаж своими руками может быть выполнен без особых проблем (прочитайте: «Мягкая черепица своими руками»). При желании получить больше информации по правильной укладке битумной черепицы ее легко можно найти в Интернете, где многочисленные строительные сайты и форумы предоставляют подробные описания всего процесса работы с фото и видео.

Монтаж гибкой черепицы своими руками: пошаговый инструктаж

На сегодняшний день мягкие кровли не просто занимают лидирующие позиции на рынке, но стали настоящим открытием для дизайнеров и архитекторов. Множество стилей, индивидуальные решения и возможность легкой реализации на сложной по структуре кровле – чего еще желать? Главное – добиться абсолютной герметичности между гонтами, от которой зависит долговечность всего покрытия. А сам монтаж гибкой черепицы будет вам под силу, поверьте, даже если вы впервые сталкиваетесь с таким видом работ!

Поэтому, если вы внимательно прочитаете наши советы, то при помощи еще одного человека покроете даже большую по площади крышу. Дело в том, что еще в заводских условиях гонты готовят к поклейке, нанося специальный раствор на нижний слой, и даже проделывают по четыре отверстия, чтобы вы знали куда именно вбивать кровельные гвозди. А о всех тонкостях работы с мягкой кровлей мы сейчас вам расскажем.

Если чердак будет холодным, то вся влага из него выйдет сама, при помощи естественной вентиляции. А вот в случае с жилой мансардой необходима пароизоляция. Она укладывается с внутренней стороны, защищая утеплитель от влаги. Пароизоляционную пленку монтируют с нахлестом и проклеивают специальным скотчем (обычный не подходит).

Далее, с наружной стороны на пароизоляционную пленку уложите выбранный утеплитель, желательно вразбежку. Поверху накройте ветрозащитной мембраной и зафиксируйте брусками, которые также позже послужат для создания вентиляционных каналов.

В итоге у вас должен получиться вот такой «слоеный пирог», как его любят называть кровельщики:

Мы подготовили для вас подробный мастер-класс, как и в каком порядке все должно происходить:

Для монтажа гибкой черепицы необходимо жесткое сплошное основание. Поэтому на подготовленную обрешетку смонтируйте сплошной ковер из фанеры или OSB-плит, c зазором 3-5 мм, который необходим для температурного расширения, и закрепите к стропилам саморезами.

Основное требование к основанию под гибкую черепицу – это ровная площадь и возможность фиксирования гонтов гвоздями. Для этого подходит листы из склеенной деревянной стружки по типу фанеры или шпунтованная доска, уложенная впритык. Только доска должна быть насколько сухой, чтобы потом при сушке не образовывались волны. Но большая ошибка использовать под мягкую кровлю только саму обрешетку, пусть и учащенную, ведь уже в первый сезон вся кровля просто пойдет волнами. И фото с такими проблемами становятся настоящим достоянием для производителей, которые пугают своих покупателей подобными ошибками.

Как только основание будет готовым, усильте карнизный свес металлическими планками. Такие укладывают ребром на край основания и крепят кровельными гвоздями, с шагом 150 мм, в шахматном порядке:

Теперь самое время позаботиться о гидроизоляции. Она необходима в таких сложных местах, как примыкание, стыки и ендовы. Здесь полотна кладут снизу вверх с нахлестом 10 см в продольном и 15 см в поперечном направлении:

Мы рекомендуем вам использовать специально предназначенную подложку, а не рубероид или подобный материал, как это иногда делают. Дело в том, что у них и финишного кровельного покрытия – разные сроки эксплуатации, и даже условия использования!

И подобная попытка сэкономить приведет вскоре к вздутию всего кровельного ковра. Кроме того, ни один производитель не даст гарантии на кровлю, в пироге которой были задействованы материалы сторонних изготовителей.

К слову, до недавнего времени в России подкладочные ковры практически не использовались, да и сегодня немало людей норовят схитрить. Это логично, ведь к моменту строительства крыши часто оказывается, что запланированного бюджета на весь дом не хватает, и приходится идти на уступки. Но, если вы хотите уложить кровельное покрытие из гибкой черепицы и забыть о нем на долгие десятилетия, тогда не отказывайтесь от такого важного элемента.

Всегда есть риск того, что вода проникнет в подкровельное пространство, особенно в таких сложных местах, как обход дымовых труб или контакт с установленной антенной. Бывают и внештатные ситуации, когда сильный ветер приподнимает гонты во время ливня.

Тем более, что подобрать кровельный ковер не тяжело, т.к. к нему предъявляются те же требования, что и к черепице: быть устойчивым к перепадам температур, обеспечивать надежную гидроизоляцию и служить долго. А современный рынок предоставляет немало вариантов, как импортных, так и отечественных. Тем более, что многие заводы в России сегодня работают на европейском оборудовании и по качеству продукции не уступают зарубежным аналогам.

Вообще подкладочные ковры бывают двух видов: самоклеющиеся и с механической фиксацией. Самоклеющиеся укладывают в основном в ендовах, а механические раскатывают на оставшейся площади кровли и фиксируют при помощи оцинкованных гвоздей:

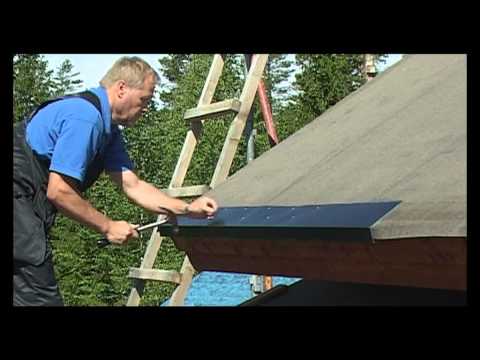

Вот процесс монтажа обычного кровельного ковра, который нужно будет фиксировать битумной мастикой:

Вот пример работы с более современным самоклеящимся кровельным ковром:

Так, для ендовы идеально подойдет самоклеющийся гидроизоляционный ковер. И, если скаты имеют наклон больше 18 градусов, тогда продумайте укладку ковра во всех местах вероятных протечек, а это: ребра, хребты, фронтонный свес и все выходы кровельных элементов.

А вот на кровлю с уклоном от 12 до 18 градусов понадобится уже сплошной гидроизоляционный ковер. До этого на карнизных свесах мы рекомендуем положить самоклеющийся битумно-полимерный материал, например, «Барьер», и при этом стремитесь к тому, чтобы сам ковер был без нахлеста – сплошным по всей длине:

Также заранее заизолируйте вентиляционные проходы, зоны вокруг мансардных окон и дымоходов. Перед самим монтажом гибкой черепицы промажьте своими руками битумной мастикой все проходные элементы – это не сложно.

Прежде, как вы начнете укладывать гибкую черепицу, нужно будет также усилить карнизные свесы. Фиксировать их нужно кровельными гвоздями с шагом 10-15 см. Вот на эту тему познавательный видео-урок от компании Технониколь:

Чтобы закрепить гибкую черепицу, вам понадобятся специальные гвозди с широкими шляпками. Крайне важно их будет прибивать так, чтобы шляпка находилась в одной плоскости с поверхностью каждого гонта, и при этом не «врезалась» в него. Кроме того, гвозди для мягкой черепицы обязательно должна быть оцинкованным.

Гвозди для монтажа мягкой черепицы делятся на такие виды:

Толевые гвозди. У них настолько заточено острие, что при заглублении в битумный слой они не нарушают его целостность. Такие гвозди выпускают оцинкованными или вообще без защитного слоя. Конечно же, незащищенные – самые дешевые, но при этом они совсем не практичны и быстро начинает ржаветь. Такие подходят только для сборки мебели или сооружение времянок.
Ершеные гвозди. На рабочем стержне у них есть специальные зубчики, которые направлены в сторону шляпки. Такие нелегко забиваются в древесину, правда выдернуть их даже гвоздодером достаточно тяжело. И чаще всего в процессе демонтажа у ершенных гвоздей просто срезают шляпку – и все. Они настолько крепко фиксируют кровельное покрытие, что чаще применяются для шифера, чем для мягкой кровли.
Трефовые гвозди имеют на рабочем стержне продольные канавки и перемычки, и для мягкой кровли они подходят меньше.

Мы рекомендуем вам в качестве кровельных гвоздей конкретно для гибкой черепицы брать именно оцинкованные ершеные, с диаметром шляпки 8-9 миллиметров. Еще выпускают особые гвозди для битумных гонтов, и они отличаются от стандартных аналогов.

Такие изготавливают из прочной стальной проволоки, которую автоматически разрезают на равные куски, далее с одной стороны заготовка затачивается, а с другой – расклепывается в форму шляпки. Если вы встретили такие в продаже, можете приобрести.

Но важно при этом, чтобы сами гвозди соответствовали ГОСТу 4030-63: диаметр стержня 3,5 мм, а диаметр шляпки не менее 8 мм. Все дело в том, что в работе с конкретно битумной черепицей самый неприятный момент – когда гвозди при очередном ударе просто погружаются в битумный слой и нарушают при этом целостность покрытия. А вот расширенная шляпка уже так просто «утонуть» не сможет. И чем она больше, тем лучше станет держать гонт, почему и качественные гвозди для гибкой черепицы напоминает канцелярскую кнопку. Причем для однослойной и двухслойной черепицы понадобятся гвозди с параметрми 30х3,5 мм, a для трехслойной – 45х3,5 мм.

К слову, некоторые горе-строители не понимают, почему нельзя просто подогреть полотна мягкой черепицы и приклеивать их на настил, зачем именно гвозди и вся возня, связанная с ними? На самом деле использование открытого огня на такой кровле запрещено из-за элементарных соображений пожарной безопасности. Поэтому забудьте об этой рискованной идее и арендуйте автоматический прибор.

А теперь переходим непосредственно к укладке гибкой черепицы. Начинается она со стартовой полосы. В качестве такой вы можете взять:

выкройку из рядовой черепицы, например гонт с обрезанными лепестками, если работаете с коллекциями «Танго» или «Трио»;
универсальную коньково-карнизную черепицу, особенно, если работаете с «Аккорд», «Соната» или «Джаз».

Если вам удобнее начать с карнизной черепицы, уложите ее поверх металлической планки, немного отступив от место перегиба. Далее прибейте ее гвоздями, но при этом учитывайте, что чем длиннее и круче скат, тем больше должен быть отступ от места перегиба:

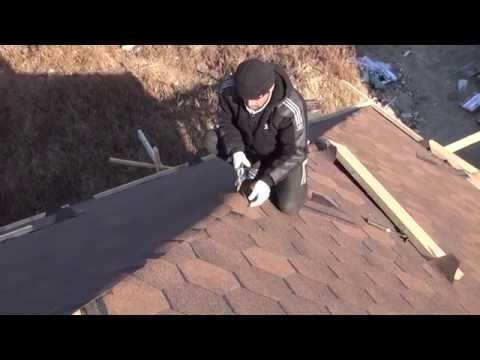

Вот как укладка стартовой полосы выглядит на практике:

Теперь распаковываем гонты. Главное требование к их монтажу – сухая, теплая погода, ведь битумную черепицу нежелательно укладывать при температуре меньше +5°С , т. к. на участках, где ее нужно будет загибать, трудно будет обойтись без трещин.

Если все-таки придется крепить гонты в таких условиях, то понадобится профилактика: листы подогревают строительным феном и загибают на металлической трубе около 10 см диаметром. Но лучше так не делать.

Подсчитать необходимое количество гонтов не сложно: возьмите один лист, измерьте площадь, которую будет видно, узнайте площать ската и разделите второе на первое. Вот ценный совет о том, как рассчитать и подготовить гибкую черепицу к монтажу:

Конечно, если у вас глаз-алмаз, то можно обойтись и подробных подсчетов, но разметочные линии служат отличными направляющими, по которым можно выравнивать черепицу и по вертикали, и по горизонтали. Особенно, если вы укладываете мягкую кровлю впервые.

Поверьте, отрывать несколько листов и крепить их заново, чтобы исправить косяк, дело – не самое веселое. И уж совсем без разметки, если в кровлю врезан какой-то элемент или общая геометрия ската нарушена. В этом деле вам помогут такие инструменты как отбивка, отвес и нивелир.

Как мы уже говорили, обычно для удобства готовые гонты еще в заводских условиях помечают небольшими дырочками, чтобы вы знали, куда конкретно забивать гвозди. Если же таковых нет (например, у самых дешевых коллекций), тогда просто отступайте от края 2-3 см и ориентируйтесь по такой иллюстрации:

В каждом своем случае место забивки гвоздя будет напрямую зависеть от формы нарезки самой черепицы. Важно только, чтобы каждый гвоздь прошивал одновременно и нижний, и верхний край у всех листов, а если вы укладываете гибкую черепицу на скатах с углом 45°, тогда верхние углы гонта тоже дополнительно нужно фиксировать.

Вся процедура укладки гибкой черепицы не сложна, вот инструкция самого процесса:

Перед самой укладкой смешайте гонты из нескольких палочек, чтобы минимизировать разнооттеночность. Дело в том, что даже в одной почте цвет может отличаться настолько, что вы будете удивлены, и такие казусы будут очень заметны на крыше.
Если скат достаточно длинный, начинайте укладку черепицы с его центра и выравнивайте по горизонтали. А второй ряд – уже смещая гонты влево или вправо на половину листа. Третий и все последующие ряды сдвигайте относительно предыдущего тоже наполовину лепестка, влево или вправо, смотря какое направление вы выбрали изначально.
Начинать укладывать черепицу нужно на скате с меньшим уклоном, при этом следует делать заход на более крутой скат не менее чем на 30 см. На более крутом скате рекомендовано отбить меловые линии, чтобы не сбиться. Теперь подрежьте черепицу на более скате по этой новой линии, а по закреплению промажьте битумной мастикой там, где нет самоклеющегося слоя с тыльной стороны.
Укладывайте черепицу снизу-вверх, отступая от края капельников. Здесь нужно будет уложить специальную коньково-карнизную черепицу. К слову ее можете заменить на обычную, если обрежете лепестки.

Теперь зафиксируйте гонты. Для этого хорош автоматический инструмент, особенно, если будет работать от электрической сети. Главное, при выборе модели позаботьтесь о собственной безопасности: спусковой механизм должен быть удобным, с защитой от случайного выстрела и возможностью удаления застрявшего гвоздя без какого-либо риска. Ведь обычно молоток больше предназначен для мелких работ по домашнему хозяйству, и профессиональные кровельщики им пользуются крайние редко.

Единственный момент: если специальные кровельные гвозди не подойдут к пистолету, возьмите готовую обойму с гвоздями с широкой плоской шляпкой. Отличаются такие тем, что соединены между собой тонкой проволокой. Вот такая лента вставляется в патронник и гвоздь подается один за другим. Это намного удобнее в работе на высоте: не нужно искать грозди, не нужно подставлять пальцы под удар и само крепление будет качественнее, чем тогда когда вы уже слишком устали на 501-м гвозде. Главное – соблюдайте основную технологию: гвоздь необходимо вбивать строго перпендикулярно к плоскости гонта.

Помните, если какой-то гонт был зафиксирован ненадежно, то со временем разболтает свое крепление и слетит с порывом ветра. Да и сам гвоздь, приподнимаемый от ветра, будет рвать лист, расшатывая соседнее. А все это приведет к протечке и необходимому ремонту. Конечно, совсем обойтись без проблемных мест не получится, почему и нужен периодический осмотр такой крыши.

Теперь рассмотрим особенности монтажа гонтов разных видов. Так, с однослойной черепицы перед монтажом нужно снять защитную пленку, которая всегда расположена с обоих сторон гонта. Зачем она? Дело в том, что это кровельное покрытие перевозят обычными фурами и в жару, и в зной, а речь все-таки идет о битуме.

А вот в коллекциях с такой нарезкой, как «Драконий зуб», пленки нет, важно только подобрать красивый рисунок или укладывать хаотично, просто смешав гонты.

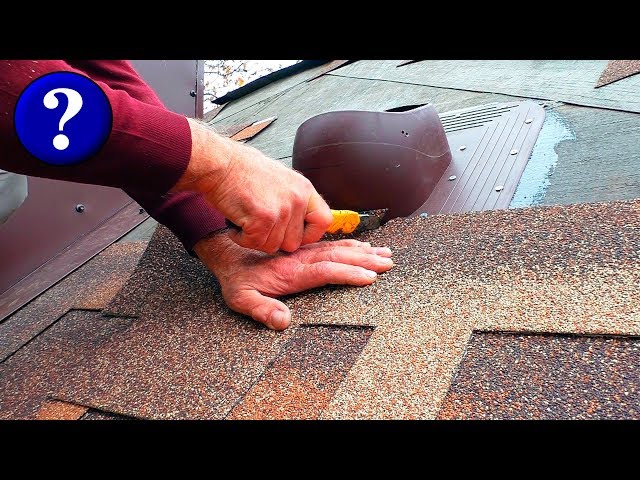

А как именно работать с каждым видом нарезки гонтов, вам помогут такие иллюстрации:

Далее, если приходится работать со сложной крышей, у вас есть два способа укладки битумной черепицы: сегментный и бесшовный. В первом способе разделите угол или конус на равные сегменты, и каждый из выложите отдельно. И вот таким путем перекройте всю крышу. Бесшовный метод уже сложнее: здесь важно сделать правильную разметку ската и ориентироваться по ней. Подумайте и выбирайте тот, который вам покажется удобнее.

А теперь – о самых проблемных местах крыши. Ендовы, а именно внутренние изгибы крыши, вы можете организовать двумя способами: открытым и закрытым, который еще называют методом подрезов. Главное потом в местах стыка кровли со стеной сделать треугольную рейку и завести под нее черепицу.

Кроме того, если стена кирпичная, ее необходимо поштукатурить и обработать битумным праймером. Верхняя часть примыкания потом должна быть закрыто металлическим фартуком, который нужно закрепить и завести в штробы, а далее – загерметизировать:

Далее разберемся с понятиями коньковой черепицы. Как несложно догадаться, это те гонты, которые закрывают конек крыши. Вся остальная черепица называется рядовой. К слову, хребтовую черепицу получают, когда делят коньково-карнизную на три части, или же выкраивают из обычной рядовой методом перфорации.

Чтобы правильно уложить хребтовую черепицу, при помощи шнура отбейте габариты будущего хребта – это две полосы вдоль него, и ведите укладку хребтовой черепицы снизу вверх. После чего зафиксируйте черепицу гвоздями с каждой стороны и проследите за тем, чтобы нахлест вышележащих гонтов перекрывал гвозди на 5 см.

Укладывают коньковую черепицу со стороны, которая противоположна так называемой розе ветров (об этом можно узнать у соседей или по карте ветров). Далее – все тоже самое, как во время кладки хребта. Если в нужных местах не будет самоклеящегося слоя, промажьте там мастикой.

А теперь переходим к ребрам. Здесь рядовую черепицу следует обрезать так, чтобы между смежными скатами осталось расстояние от 3 до 5 мм:

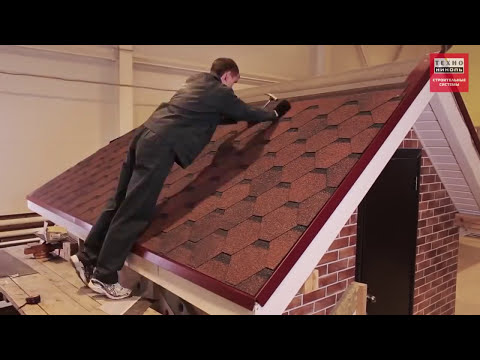

Вот еще один отличный мастер-класс, где можно рассмотреть детали процесса:

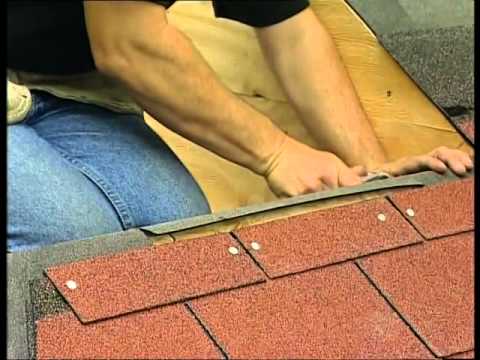

И еще один пример аккуратной работы:

И, наконец, финишные работы. Завершается укладка гибкой черепицы всегда установкой конькового аэратора. Для этого по всем скатам вырезается специальный паз, а в него вставляют аэратор. Его фиксируют при помощи гвоздей и накрывают специально коньковой черепицей.

Также для мягкой кровли изготавливают специальные доборные элементы – это нижние части кровельных проходов, которые в народе называют «юбками». А, чтобы снег не скапливался за вентиляционными и дымоходными трубами, особенно когда их сечение превышает 50х50 см, нужно организовать разжелобок. Одним словом, вам понадобятся такие элементы:

Итак, ваша крыша готова, и за ней остается только правильно ухаживать. Для этого раз в полгода при помощи мягкой щетки сметайте с крыши весь мелкий мусор листья и ветки. Главное не используйте острых инструментов, ведь важно не царапать базальтовую крошку. И время от времени производите очистку водосточных желобов и воронок.

К счастью, крыша из гибкой черепицы обладает высокой ремонтопригодностью: достаточно разогреть поврежденный участок, удалить его и уложить новые плитки. Дело одного дня!

Будьте в курсе!

Подпишитесь на новостную рассылку

Монтаж гибкой черепицы самостоятельно — видео инструкция и технология установки

Монтаж битумной черепицы состоит из нескольких этапов. Соблюдение технологии и очередности работ дает гарантию, что покрытие будет надежным и долговечным.

Перед укладкой гонтов монтируется обрешетка сплошного типа. Для этого чаще используют плиты ОСБ. Допускается применение фанерных листов, обрезной доски.

Важно! Все деревянные материалы должны обрабатываться антисептическими и огнезащитными средствами.

Подготовительные мероприятия

Перед укладкой гибкой черепицы на основание настилается подкладочный ковер. Подкладочный ковер фиксируется на кровле соответственно рекомендациям производителя.

Если угол наклона стропил более 30°, на материале можно сэкономить, используя его по карнизу, на торцах, в ендовах и примыканиях к дымоходным трубам, вентиляционным шахтам, мансардным окнам с продольным нахлестом 10 см, поперечным – 20 см.

В большинстве случаев рекомендуется покрывать ковром обрешетку полностью.

Подкладочный ковер дополнительно гидроизолирует и увеличивает срок службы кровли.

Порядок сплошной укладки коврового материала под битумную черепицу:

в ендовах;
раскатка рулонов в вертикальном или чаще горизонтальном направлении;
в местах стыка с подкладкой ендовы оставляются нахлесты 15 см по сторонам и 10 см в длину.

Ковровая подкладка натягивается, и кроме фиксации гвоздями, по краям проклеивается мастикой. Толщина слоя клеящего вещества не должна превышать 1 мм.

Монтаж планок по карнизному и торцевому свесу.

По краям деревянного основания прибиваются металлические карнизные планки. Они защищают карнизный свес, предотвращают деформационные процессы, которым подвержен этот участок кровли. Планки укладываются внахлест 10 см и крепятся с помощью гвоздей.

По длине полосы гвозди забиваются в шахматной последовательности на расстоянии 10-15 см. Торцевые планки фиксируются аналогичным способом.

Для проветривания деревянного основания применяются коньковая лента или вентиляционные коньки, защищающие подкровельное пространство от проникновения мелких животных.

Монтаж ендовы

После закрепления подкладочного материала и торцевых планок, на внутренних углах кровли — ендовах поверх подкладочного ковра применяется ендовый ковер под цвет черепицы. Для фиксации используется битумная мастика, распределяемая по периметру поверхности, в случае если ендовый ковер не самоклеящийся.

Вдоль оси ендовы сверху вниз отбивается две пары линий. Одна находится на расстоянии 5-7 см. Ее называют линией желоба, она служит маркером для обрезки краев гонтов. Вторая линия находится в 30-ти сантиметрах от осевого пунктира. По этому ориентиру будут забиваться последние гвозди, крепящие листы битумной черепицы.

Это означает, что механическим способом крепления нельзя пользоваться ближе 30 см до центральной оси ендовы.

Технология укладки мягкой черепицы

Первый ряд следует начинать с нижней части ската крыши посредине. От края необходимо сделать отступ на 1-2 см. Материалом для первого ряда может послужить специальный элемент конек-карниз, либо гонты самой черепицы. Во втором случае от листов отрезаются лепестки.

Полосы крепятся мастикой и гвоздями на расстоянии приблизительно 25 мм от кромки ската. В холодную погоду покрытие дополнительно прогревается с помощью строительного фена. Укладка следующего ряда осуществляется в соответствии с разметкой.

Перед накладкой гонтов на поверхность основания с клеящейся стороны снимается пленка. Гонт прикладывается и прижимается. Для того чтобы цвет кровли на скате получался максимально равномерным, рекомендуется гонты смешивать из нескольких упаковок, или поочередно брать из разных упаковок.

Дополнительно битумная черепица крепится гвоздями с широкими шляпками. Они забиваются в той части листа, которая будет закрыта лепестками последующей пластины. Если покрытие не имеет самоклеящегося слоя, листы промазываются мастикой.

Гонты мягкой черепицы стандартно монтируются вразбежку, либо по инструкции производителя. Кстати, большинство производителей практически каждую упаковку черепицы снабжают инструкцией по укладке.

При уклоне кровли более 60 градусов (у некоторых производителей более 45 градусов), каждая плитка крепится шестью гвоздями.

Стыки черепиц и гвозди предыдущего ряда должны скрываться под «лепестками» последующих рядов.

Края черепицы обрезаются вровень с торцевыми планками планки и обязательно проклеиваются битумной мастикой на ширину не менее 10 см.

Укладка конька

Для устройства коньковой части крыши из мягкой черепицы используются коньковые элементы. Если производитель в ассортименте не имеет элементов для конька, то они выкраиваются непосредственно из рядовой черепицы на месте монтажа.

Для укладывания конька выполняются следующие действия:

гонт делится на три элемента, каждый из которых – это часть конька;
лепесток сгибается посредине и накладывается на место схождения скатов перпендикулярно коньку;
нахлест составляет 5 см;
с помощью гвоздей листы прибиваются с обеих сторон конька.

Для вентиляции подкровельного пространства на коньке устанавливается коньковый аэратор. Его крепят к скатам кровли длинными гвоздями, после закрывают или коньково-карнизными элементы, или частями гонтов черепицы их заменяющими.

Обустройство мест, примыкающих к трубам

Рассмотрим два способа устройства примыкания к трубам.

Вариант 1 с использованием ендового ковра.

По периметру примыканий прибивается треугольная рейка с шириной ребра 50 мм. К ней подводится подкладочный ковер, обрезается по верхнему краю и приклеивается.

Сверху подводятся и клеятся листы рядовой черепицы. Поверхность стены проклеивается полосой из ендового ковра шириной не менее 30 см, и 20 см отводится на покрытие ската крыши. Стык закрывается планкой, шов герметизируется.

Вариант 2 без использования ендового ковра.

По периметру примыканий прибивается треугольная рейка с шириной ребра 50 мм. Подкладочный ковер и гибкая черепица заводятся под планку примыкания, стык герметизируется.

По опыту сразу скажем, что первый способ не только выглядит надежней, но и на деле подтверждает свою прочность.

Монтаж кровли | Руководства и видео

Композитные кровельные материалы DaVinci

обычно доставляются на строительную площадку предварительно рассортированными пакетами (по размеру и цвету) для простоты обращения и установки. Кровельные материалы DaVinci можно укладывать при температуре до 20° по Фаренгейту, и на них распространяется пожизненная ограниченная гарантия на материалы.

Видео

Часто задаваемые вопросы

С несколькими цветами и шириной, не приходится ли много ручной сортировки на стройплощадке?

Вовсе нет. Каждая пачка DaVinci Slate и Shake доставляется на строительную площадку с подборкой по цвету и ширине черепицы. Просто разрежьте ремни на связке и начните установку.

Я беспокоюсь, что сотовый заполнитель покажется, когда я его разрежу. Будет ли он?

Прежде всего, мы постарались свести к минимуму необходимость резки DaVinci Slate и Shake с помощью нашей плитки разной ширины, предоставив пять вариантов ширины в каждой связке. Таким образом, подрядчик может легко расположить черепицу таким образом, чтобы вся черепица ложилась на торец фронтона, что избавляет от необходимости делать надрезы. В тех редких случаях, когда гонт необходимо разрезать на фронтоне, надрезы делаются на внутреннем крае гонта. Таким образом, с земли виден только готовый заводской край.

Сплошные вспомогательные плитки также доступны для наших продуктов одинарной ширины и для наших продуктов с различной шириной, если установщик предпочитает. В плитке Bellaforté на концах фронтона используются грабельные плитки, чтобы соты не были видны.

Как это установлено?

DaVinci Slate and Shake можно установить в соответствии со стандартными отраслевыми практиками. Если подрядчик следует нашим инструкциям по установке, дополнительное обучение или специальное обращение не требуется. Кроме того, благодаря небольшому весу DaVinci Slate позволяет сэкономить время и деньги на армировании конструкции крыши, которое в противном случае требуется при использовании добытого сланца, бетона или глиняной черепицы.

Bellaforté имеет простой, но уникальный процесс установки. Имеются письменные и видеоинструкции по установке.

Можно ли поставить на существующую крышу?

Как и в случае с большинством кровельных материалов, наилучший монтаж достигается путем отрыва существующей крыши. Это то, что мы рекомендуем для продуктов DaVinci и как получить все сертификаты. DaVinci Slate, Shake и Bellaforté в прошлом успешно укладывались поверх битумной черепицы с тремя выступами и хорошо зарекомендовали себя. Плитка DaVinci должна быть уложена на ровную поверхность, чтобы крыша была ровной. Плитка DaVinci не скроет и даже подчеркнет недостатки кровельного покрытия. Кроме того, накладки могут не соответствовать местным строительным нормам. Все установки DaVinci должны соответствовать местным строительным нормам и стандартам.

Может ли Да Винчи сказать мне, сколько кровельных квадратов в моем доме?

Нет. Ваш кровельный подрядчик — лучший источник информации о том, сколько кровельного материала вам нужно для вашего дома. Мы будем рады ответить на вопросы, которые могут возникнуть у вашего подрядчика, чтобы помочь им.

Нужны ли снегозадержатели на крышах DaVinci?

Как и настоящий сланец, снег не хочет долго оставаться на крышах DaVinci. На самом деле, снег имеет тенденцию соскальзывать с крыш DaVinci сразу. Некоторым домовладельцам нравится эта функция, потому что она не позволяет снегу постоянно скапливаться на их крыше. Однако в местах, где на пути сползающего с крыши снега могут оказаться люди, домашние животные или озеленение, обязательно следует использовать снегозадержатели. Если есть значительное количество снега, это может быть довольно опасно. Снегозадержатели – это устройства для удержания снега. При правильной установке они удерживают снег на крыше до тех пор, пока он не растает.

Можно ли использовать электрооцинкованные гвозди для установки плитки DaVinci?

DaVinci рекомендует использовать медные, нержавеющие или оцинкованные гвозди. Однако мы понимаем, что во многих климатических регионах коррозия гвоздей не является фактором, влияющим на долгосрочную работу кровельной системы. Поэтому DaVinci Roofscapes поддерживает использование электрооцинкованных гвоздей, и система, использующая эти гвозди, будет соответствовать ограниченной гарантии на материалы на весь срок службы. Исключением является то, что в случае выхода из строя гвоздей любая часть гарантии, связанной с ветровыми характеристиками, будет аннулирована.

Последние

10 | 29 | 19

Советы подрядчикам по работе с композитными деталями шпоночного паза

Подчеркнуто Эриком Салвесеном, менеджером по техническому обслуживанию DaVinci Roofscapes За последние несколько месяцев я побывал на стройплощадках, где… Подробнее

12 | 18 | 18

Шесть советов по безопасности в зимнее время для кровельных подрядчиков

Первоначально опубликовано в разделе Кровельные подрядчики В зимние месяцы найдется мало рабочих мест, более опасных, чем крыша… Подробнее

12 | 06 | 18

Консультации по замене водосточных желобов для подрядчиков

Если говорить об опыте замены водосточных желобов в районе Мэриленда, то выделяется одна компания: Fick Bros…. Подробнее

08 | 03 | 18

Поднимайтесь на крышу быстрее с полимерной кровлей

Если вы работаете кровельным подрядчиком, вы живете согласно старой поговорке «время — деньги». Для вас это означает получение нового… Подробнее

02 | 22 | 18

Что особенного в ледяных плотинах на крышах?

Они на самом деле довольно симпатичные, и многие ледяные плотины на крышах выглядят как белая глазурь, стекающая с дома. Но выглядит… Подробнее

02 | 15 | 18

Да, вам действительно нужна защита от снега

В 2017 году весенняя оттепель не могла прийти достаточно быстро для Тима Картера. Вот тогда он по-настоящему оценил свои снежные щитки… Подробнее

Просмотреть все

Мы готовы помочь.

Специалист проекта DaVinci ответит на любые ваши вопросы.

Свяжитесь с нами

RS Видеотека | Johns Manville

Получите доступ к нашей видеотеке по коммерческим кровлям, чтобы узнать, как устанавливать коммерческие кровельные системы Johns Manville, получить советы и рекомендации по более тонким деталям установки и узнать больше о преимуществах нашей коммерческой кровельной продукции.

Следите за нашим каналом на YouTube

Однослойный

Битумный

Наносимая жидкость

Общий

Проект «В центре внимания»

Однослойные ролики

Методы укладки однослойных материалов

Установка
Подробно: детали холодильного склада
Наш выездной технический представитель Анна Свионтониовски подробно рассказывает об установке деталей холодильного склада и о том, как мы привязываем крышу к стене.
Учить больше
Установка
Монтаж всесезонного распыляемого связующего клея
Узнайте, как правильно установить мембранную систему из ТПО или EPDM с помощью нашего всесезонного распыляемого связующего клея.
Учить больше
Установка
Всесезонный распыляемый клей в сборе
Узнайте, как правильно выполнить сборку, чтобы начать работу с нашим всесезонным распыляемым связующим клеем.
Учить больше
Установка
Подробно: всесезонный распыляемый клей для ПВХ
Узнайте все тонкости нашего всесезонного распыляемого клея для ПВХ, чтобы узнать все, что вам нужно знать, чтобы склеить следующую работу с ПВХ.
Учить больше
Установка
На крыше: всесезонный распыляемый клей для ПВХ
Узнайте, как правильно установить мембранную систему с помощью нашего всесезонного распыляемого клея для ПВХ.
Учить больше
Установка
JM EPDM FIT Tape-to-Standard Installation
Посмотрите лучший способ установки JM EPDM FIT Tape-to-Standard EPDM мембраны. Мы покажем вам важность использования JM EPDM Primer.
Учить больше
Установка
JM EPDM Tape-to-Tape
Изучите правильную установку системных рулонов JM EPDM FIT без необходимости использования грунтовки.
Учить больше
Установка
JM Приспособление для основания гнезда для проникновения TPO
Узнайте, как правильно установить приспособление для основания гнезда для проникновения TPO.
Смотри
Установка
JM Внутренняя угловая планка TPO
Узнайте, как использовать метод «свиного уха» для установки внутренней угловой планки TPO.
Смотри

За кулисами однослойной продукции JM

Характеристика продукта
ДжМ ТПО
Узнайте больше о том, что это значит для JM, о том, что нужно для создания исключительного продукта TPO.
Учить больше
Характеристика продукта
Лучшие подрядчики предпочитают качество JM TPO
Мы встретились с несколькими нашими ведущими подрядчиками и узнали, насколько качество JM TPO имеет значение для правильного выполнения работы.
Учить больше
Характеристика продукта
JM All Season Sprayable Bonding Adhesive
Этот всесезонный распыляемый клей позволяет вашей бригаде работать быстрее в любое время года благодаря уникальной способности выгорать при температурах до 20° F!
Учить больше
Характеристика продукта
Самоклеящаяся мембрана JM TPO
Узнайте о преимуществах использования самоклеящейся мембраны JM TPO в вашем следующем проекте.
Учить больше
Характеристика продукта
Сравнение самоклеящихся систем JM TPO и клеевых систем
Посмотрите нашу временную диаграмму, поскольку подрядчики устанавливают как нашу самоклеящуюся мембрану JM TPO, так и традиционную клеевую систему TPO.
Смотри
Характеристика продукта
Johns Manville TPO SA в сравнении с традиционной облицовкой стен
Johns Manville TPO Self Adhered обеспечивает исключительную прочность в сыром состоянии, что позволяет наносить его на вертикальные стены. Экономьте время и деньги с TPO SA.
Учить больше
Характеристика продукта
JM TPO Rhinobond в действии
Узнайте, как Great Lakes Roofing использует системы JM TPO Rhinobond толщиной 60 мил с 20-летним NDL.
Учить больше
Характеристика продукта
JM EPDM — толще. Плавнее. Очиститель.
Наша приверженность EPDM и вам остается неизменной.
Учить больше
Характеристика продукта
JM EPDM R FIT (MF)
EPDM R FIT с механическим креплением позволяет сократить время установки за счет удаления клея и повысить удобство использования системы.
Учить больше
Характеристика продукта
JM EPDM R FIT по сравнению со стандартным Side-by-Side
EPDM R FIT с механическим креплением может помочь вам выполнить работу быстрее. JM всегда ищет способы сэкономить время вашей команды, чтобы вы могли быстрее приступить к следующей работе.
Смотри
Характеристика продукта
Мембраны JM EPDM бок о бок
Посмотрите, как подрядчики демонстрируют наш JM EPDM FIT «лента к ленте», традиционный шов, применяемый в полевых условиях, и стандартный EPDM с предварительно проклеенным швом.
Смотри

Битумные видео

Методы установки

Установка
DynaSet 1K Adhesive Installation
Узнайте, как устанавливать SBS-мембраны с помощью однокомпонентного клея DynaSet для холодного нанесения. с помощью тележки гравитационного разбрасывателя.
Учить больше
Установка
Стандартный ремонт SBS
Получите советы о том, как устранить распространенные простые дефекты на вашей крыше SBS.
Учить больше
Установка
Комплектация гранулированных торцевых заглушек
Узнайте, как правильно установить торцевые заглушки на битумную крышу.
Учить больше
Установка
Методы тепловой сварки для SBS
Посмотрите эту краткую демонстрацию того, как правильно использовать методы тепловой сварки на битумных мембранах.
Смотри
Установка
Наружные углы для облицовочных листов из гранулята
Изучите правильную технику установки внешнего угла на облицовочные листы из гранулята.
Учить больше
Установка
Бок о бок с DynaFast® и традиционной системой
Посмотрите эту демонстрацию, чтобы увидеть, как быстро вы можете работать всухую.
Смотри
Установка
Преимущество шовного крепления JM с DynaFast®
Посмотрите эту демонстрацию, чтобы увидеть, как крепление DynaFast сравнивается с креплением на стержнях.
Смотри
Установка
Завершение монтажных швов с помощью тепловой сварки
Узнайте, как использовать методы тепловой сварки для завершения монтажных швов для большинства кровельных систем SBS.
Смотри
Установка
Установка защитного листа SBS CR G по сравнению со стандартным
Установка защитного листа SBS Cool Roof с гранулированным покрытием так же проста, как установка стандартного защитного листа из гранулированного материала. Посмотреть на себя.
Учить больше

За кулисами с JM Bituminous Products

Характеристика продукта
Мембрана JM APPEX® 4,5M
Johns Manville С листами APPeX легко работать, вы не столкнетесь с зацеплением, что означает более прямые линии. Выберите один из вариантов цвета, чтобы у вас была долговечная красивая крыша.
Учить больше
Характеристика продукта
JM DynaWeld™ Cap FR CR G
Dynaweld Cap FR CR G — это качественная кровельная мембрана для проектов с прохладной крышей. Эта мембрана, основанная на многолетнем опыте производства SBS, разработана таким образом, чтобы с ней было легко работать, она была долговечной и в то же время способна удовлетворить ваши потребности в кровельном покрытии с отражательной способностью солнечного света.
Учить больше
Характеристика продукта
JM DynaFast® Быстро. Умная. Последовательный.
Ускорьте сушку с JM DynaFast. Брайс Уилсон рассказывает нам о преимуществах этой качественной битумной мембраны.
Учить больше
Характеристика продукта
JM BUR Outlasts
Коммерческие кровельные системы JM BUR рассчитаны на длительный срок службы. Эти системы имеют многолетний опыт и систему избыточных слоев, обеспечивающую дополнительную защиту вашей крыши.
Учить больше
Характеристика продукта
JM BUR для средней школы Томаса Джефферсона
Посмотрите нашу покадровую съемку, пока компания D&D Roofing устанавливает новую крышу из ENRGY 3® polyiso, FESCO®, GlasPly® Premier и гравия, чтобы создать единую прочную систему.
Учить больше

Применение жидкой кровли

Методы установки

Установка
Однослойная жидкая гидроизоляция JM
Посмотрите от начала до конца правильную технику укладки жидкостной гидроизоляции JM SP
Смотри
Установка
Углубленное обучение: все тонкости JM SP Liquid Flashing
Получите более подробную информацию во время нашей сессии часто задаваемых вопросов о JM SP Liquid Flashing
Смотри
Установка
JM PMMA Стыки досок
Узнайте, как правильно укладывать JM PMMA вдоль стыков досок.
Смотри
Установка
JM PMMA Flashings
Изучите правильную установку JM PMMA на стенных панелях.
Смотри
Установка
Прокладка JM PMMA для проходки
Узнайте, как правильно устанавливать JM PMMA на проходки.
Смотри
Установка
JM PMMA Полевые работы
Изучите правильную установку JM PMMA в полевых условиях.
Смотри

За кулисами с коммерческими кровельными системами JM

2021 Велосипед MS
Riding Strong in Bike MS Colorado 150
Мы участвуем в Bike MS в Колорадо последние 24 года! Так весело собираться вместе с нашими соседями, чтобы собрать деньги на благое дело. Смотрите основные моменты здесь.
Учить больше
Расширение завода
Объявление о нашем новом заводе, построенном в Хиллсборо, Техас
На нашем новом полиизо-заводе в Хиллсборо, штат Техас, только что была установлена полная крыша с системой JM TPO Rhinoplate, двумя слоями ENRGY 3® и ProtectoR® HD.
Учить больше
История Джона Мэнвилла
Познакомьтесь с JM Commercial Roofing
Узнайте немного о нашей истории и о том, что значит быть частью семьи JM Commercial Roofing.
Учить больше
Кровельный институт JM
Программа обучения подрядчиков Peak Advantage
Познакомьтесь поближе с нашей программой практического обучения, которую мы предлагаем нашим подрядчикам Peak Advantage, утвержденным JM.
Учить больше
2018 Велосипед MS
JM участвует в мероприятии «Еще один год для Bike MS»
Благодаря постоянному стремлению участвовать в жизни сообщества Bike MS в Колорадо является одним из наших крупнейших волонтерских мероприятий.
Учить больше
Специальные решения
JM предлагает индивидуальные кровельные решения
Ознакомьтесь со специальной кровельной продукцией, которую производит наш завод в Льюистоне, штат Мэн.
Учить больше
Характеристика компании
JM Office Spaces Episode
Джонс Мэнвилл был показан в эпизоде Office Spaces как лидер коммерческой кровельной отрасли в производстве.
Смотри
Роли в JM
Узнайте о наших специалистах по работе с клиентами
Узнайте о том, что требуется от наших специалистов по работе с клиентами для обслуживания наших клиентов. Мы встречаемся с несколькими нашими специалистами, чтобы также узнать, что значит быть частью семьи JM.
Учить больше
Безопасность предприятия
Безопасность на нашем заводе в Фернли, штат Невада
В Фернли безопасность обеспечивается с нуля, что позволяет расширить возможности сотрудников. Это история о MVP Fernley Plant Safety, выступающем за развитие успешной культуры безопасности в Johns Manville.
Учить больше
Характеристика компании
World’s Greatest — TV Episode
Посмотрите эпизод World’s Greatest National Television Series, где они знакомятся с коммерческими кровельными системами Johns Manville.
Смотреть сейчас

Проект «В центре внимания»

Большой магазин площадью 23 акра
Barber and Associates
Johns Manville и Barber and Associates работали вместе, чтобы решить проблемы с цепочкой поставок и вовремя завершить эту большую работу во Флориде.
Смотреть сейчас
Проект GSA Bannister
Delta Innovative Services Inc
Это был один из крупнейших коммерческих кровельных проектов в Канзас-Сити площадью около 13 акров. Предыдущая система представляла собой крышу из холодного битума, которая не была конической и требовала серьезного внимания при проектировании, чтобы заменить ее новой системой крыши JM SBS.
Смотри
Средняя школа Маркуса
Martin Tomlinson Roofing
Проект по перекрытию средней школы Маркуса возник из-за того, что предыдущая система была повреждена градом. Подрядчиком для такого крупного проекта была компания Martin Tomlinson Roofing, и они установили двухслойную битумную систему производства Johns Manville.
Смотри
Пайкс Пик
Superior Roofing
Уникальное расположение этой работы на вершине Пайкс-Пик свидетельствует о способности системы JM BUR выдерживать самые суровые климатические условия. Откройте для себя используемые продукты и превосходное мастерство Superior Roofing.
Смотри
Средняя школа Датч-Форк
Aqua Seal Manufacturing & Roofing, Inc.
Эта работа должна была соответствовать требованиям ENERGY STAR® и иметь сертификат LEED. Для новых накладок использовался ПММА JM, а также была установлена новая гранулированная система JM SBS в соответствии с 20-летней гарантией NDL.
Смотри

Инструкции по кровельным работам и укладке черепицы // НЕ ТАКОЙ МАЛЕНЬКИЙ ДОМ СТРОЙ, Часть 10 — Мастер-класс

So Tiny) Серия House Build!

Tools and Materials Used :

TAMKO Heritage Shingles
TAMKO Perforated Starter Strip
TAMKO Hip & Ridge Shingles
TAMKO Rapid Ridge Vent
Cordless Roofing Nailer
Кровельные гвозди
Каркасный молоток
Лезвие крюка
Меловая леска
Лента ZIP
ZIP Liquid Flash
Roof Vent
Roofing Cement
Little Giant Epic Ladder
Work Platform
Ladder Jacks
Carpenter Pencil
Tool Ремень
Шорты TrueWerk T1
Штаны TrueWerk EDO
Толстовка TrueWerk T2

, так что теперь мы можем перейти к кровле.

Первым этапом кровельного процесса была установка капельника, который помогает отводить воду, стекающую с крыши, в желоба. Капельница также закрывает обшивку крыши на несколько дюймов и помогает защитить эту область от воды.

Процесс установки капельника довольно прост, причем наиболее сложными являются места, где капельник проходит вокруг углов или вверх и над коньком.

Мы начали отлив с одного угла здания, где смыкались передний край и края карниза крыши. Одним из важных шагов здесь является намотка края капельницы на этот передний край так, чтобы край капельницы перекрывал его.

Чтобы сделать это, я сделал несколько надрезов на своем куске капельницы, сначала отрезав небольшой выступ на нижнем крае, а затем сделав квадратный разрез той же ширины, что и верхняя часть капельницы, которую я мог затем отогните назад, создавая поворот, который будет заворачиваться на передний край.

К сожалению, я не успел хорошо сфотографировать первую часть дренчера, но здесь я устанавливаю второй ряд дренчера карниза, и вы можете видеть, что я засовываю его под кромку граблей , который я еще не полностью прибил.

Вы можете видеть, как этот небольшой изгиб позволяет кромке откоса накладываться на кромку отлива свеса, и в этом углу нет зазоров, через которые могла бы проникнуть вода.

В противном случае, если бы вы просто обрезали кромку отлива вровень с концом фронтона, здесь будет щель.

Я прикрепил эту часть отливной кромки кровельными гвоздями 1 ¼ дюйма, убедившись, что гвозди вбиты в нижнюю панель. После того, как первая часть была установлена, я мог продолжить опускание капельницы вниз по краю карниза, перекрывая части капельницы примерно на 2 дюйма, где я должен был начать новую часть.

Для притирки частей я просто положил следующую часть капельного края поверх предыдущей части, прибивая обе части на место, но Джейми из Perkins Builder Brothers дал отличный совет в одном из их недавних видеороликов, где он показал, как Вы можете сделать надрез на крае со швом, а затем соединить два куска обшивки вместе. Это не только соединяет детали более плотно, вероятно, предотвращая проникновение воды, но и выглядит намного лучше, и мне очень жаль, что я не увидел этот трюк перед установкой капельницы.

Так или иначе, оттуда я просто продолжил вниз по краю карниза, установив еще капельник. Просто примечание: большинство кусков металла, подобных этому, имеют длину около 10 футов, и эта длина определяется размером разрыва металла у производителя вашего оклада.

Поскольку моя местная компания по производству металлических кровель, где я изготовил этот отлив, имеет 10-футовый разрыв, мои откосы были длиной 10 футов, поэтому мне понадобилось по пять штук на каждый край свеса.

Кроме того, мы работали с нашей прогулочной доской, так как настил крыши был немного морозным и, следовательно, очень скользким, поэтому мы также пошли вперед и разбрасывали тюки черепицы по ходу движения, что было много легче, чем пытаться поднять их по лестнице позже.

Наконец, я повторил тот же шаг, обернув кромку капельника на другом конце фронтона, и затем мы могли отрезать кусок кромки грабельки.

Я обрезал нижний конец кромки рейки, чтобы он соответствовал уклону крыши, который в нашем случае составлял 4/12, и это было легко сделать с помощью моего квадрата скорости.

Как только это было сделано, мы установили кромку капельника на место, чтобы отметить длину, и верхний край кромки капельника нужно было обрезать на уровне вершины конька крыши.

Этот конец кромки откоса был обрезан под прямым углом, а не совпадал с уклоном крыши, и это позволит передней поверхности следующей части кромки отлива перекрывать эту часть.

Кроме того, мы могли бы обернуть этот кусок капельника по всей длине конька, что вы бы сделали на большой крыше, и для этого сделать ряд надрезов, чтобы край капельника прилегал к коньку. сам. Так как мы знали, что нам в любом случае нужны две части капельного края для этой передней кромки, мы решили сломать две части в центре, продолжая притирать их, и я просто думаю, что это выглядит немного лучше.

Говоря об этом, теперь я могу отрезать второй кусок края капельницы, который снова должен перекрывать первый кусок. Чтобы добиться этого, я сделал надрез, соответствующий углу наклона крыши, на передней поверхности кромки капельника, примерно в трех дюймах от конца куска. После того, как я сделал этот надрез, я сделал второй надрез вдоль угла кромки капельницы, создав лоскут на верхней стороне кромки капельницы, который мог бы перекрывать предыдущий кусок.

Извиняюсь за ужасный ракурс, но вот иллюстрация, показывающая, как мой разрез отличается от того, что я показывал ранее, с красной частью, показывающей клапан, перекрывающий верхнюю часть предыдущей части капельницы.

Затем мы могли установить эту часть, и сначала мы установили ее на место, чтобы отметить, где мне нужно будет обрезать другой конец, который снова был обрезан в соответствии с уклоном крыши. Наконец, мы установили деталь, согнув этот перекрывающийся клапан над коньком, и вы можете видеть на этом снимке, где я позже приклеиваю скотчем край капельницы, как две части перекрываются.

Последнее, что нужно сделать здесь, это добавить маленький белый гвоздь в том месте, где две части капельного края перекрываются на их лицевой стороне, и вы можете видеть, как поверхность второй части перекрывает предыдущую часть. Поскольку этот край был обрезан в соответствии с уклоном крыши, это создает иллюзию того, что части были соединены под углом, хотя на самом деле они сложены внахлест.

Мы продолжили установку оставшейся части капельника на задней стороне здания вместе с другим концом фронтона, и нам действительно нужно было установить эти вентиляционные отверстия перед установкой капельницы в той области, где задняя часть сторона здания выпирает, так как их было бы крайне сложно установить позже.

Крыша окончательно избавилась ото льда, как только мы установили все капельники, так что мы могли подняться на крышу и заклеить их скотчем. Поскольку здесь я использовал обшивку крыши ZIP, мне не нужно было устанавливать рубероид или другую подложку, поскольку WRB или атмосферостойкий барьер встроен прямо в обшивку. Вместо этого мне просто нужно было проклеить швы между капельником и обшивкой крыши.

Я начал с того, что приклеил лентой кромку водосточного желоба, убедившись, что я приклеил лентой кромку водосточного желоба. В идеале, это должно было быть приклеено лентой до установки кромки гребня, но, опять же, было слишком много льда, чтобы лента могла приклеиться должным образом, и я просто оставил последние несколько гвоздей ближе к нижним концам фасции грабель, пока эта лента не была установлены.

Затем я прибил концы откоса к камере, а затем приклеил ленту к откосу, накладывая ленту на край откоса. Устанавливая что-либо на крышу, вы в основном хотите установить это как черепицу, накладывая элементы, расположенные выше на крыше, на элементы, расположенные ниже на крыше.

На этом капельник был установлен, и мы наконец-то можем перейти к черепице. Для своей черепицы я выбрал архитектурную черепицу TAMKO Heritage в цвете Rustic Black, так как она наиболее точно подходила к черепице нашего главного дома.

Компания TAMKO была достаточно хороша, чтобы предоставить черепицу, стартовые планки, коньковую вентиляцию и коньковую черепицу для этого проекта, так что большое спасибо им за их поддержку и просмотрите ссылки в описании видео ниже на все различные продукты TAMKO I используется как часть этого кровельного проекта.

Как бы то ни было, вы видите, что мы здесь делаем два надреза, необходимые для начала первых пяти рядов черепицы. Этот метод с 5 разрезами сделал установку этой черепицы очень быстрой, так как мы могли легко сделать эти разрезы на земле, а затем сразу же приступить к установке, как только мы оказались на крыше.

Перед укладкой гонта нам нужно было добавить стартовую полосу по всему периметру крыши, и здесь мы использовали перфорированные стартовые полосы TAMKO. Чтобы разбить полоски на две части, я просто сложил их пополам по линии перфорации, и они были готовы к установке.

Вы также можете вырезать свои собственные стартовые полосы из обычной черепицы, что я покажу позже, но это приведет к трате большого количества материала, поэтому обычно лучше использовать стартовые полосы на больших кровельных работах, таких как это.

Перед установкой стартовых полос мы пошли вперед и сделали две линии в нижней части крыши, одну для стартовой полосы и одну для первого ряда черепицы. Эти меловые линии помогут сделать эти первые ряды красивыми и прямыми, даже если фасция или край капельницы слегка волнистый.

Кроме того, мы сделали меловые линии на ½ дюйма ближе к краю крыши, чем реальная ширина исходной полосы и гонта, и это обеспечило постоянный выступ гонта на ½ дюйма на краю карниза, который мы также совместили с наклоном. край.

После того, как наши линии были защелкнуты, я разрезал первую начальную полосу, чтобы сместить шов от первого ряда черепицы, а затем я смог установить ее, выровняв ее с моей меловой линией для свеса карниза и просто визуально добавив ½” нависать над граблями.

Я прибил начальную планку на место, но здесь я сделал ошибку новичка и вбил гвозди слишком далеко от края карниза. Весь смысл этих стартовых полос заключается в том, чтобы помочь первому ряду черепицы приклеиться к крыше, что предотвратит их поднятие ветром, но если стартовые полосы прибиты далеко назад, ветер все равно сможет их поднять. .

Если бы я обратил внимание на инструкции TAMKO, я бы увидел, что они должны быть прибиты на расстоянии от 1 ½” до 3” от краев карниза и переднего края, и я вернулся и добавил больше гвоздей к этим стартовым полосам после Я понял это позже.

Так или иначе, я продолжил установку стартовых планок по всему периметру крыши, и, к сожалению, они закончились незадолго до того, как я закончил. К счастью, как я уже упоминал, вы можете сделать свои собственные стартовые полосы, разрезав стандартную черепицу пополам. Это было особенно легко сделать с этими гонтами, так как они имеют перекрывающуюся область на обратной стороне гонта, по которой я мог провести ножом.

Я только что вырезал несколько таких кусков, чтобы закончить стартовые полосы, а затем я наконец смог приступить к установке самой черепицы.

Как я упоминал ранее, мы уже сделали несколько наборов этих начальных курсов, пока были на земле, и теперь мне нужно было только прибить их на место. Еще раз, я выровнял верхний край гонта с меловой линией и зачистил передний край стартовой полосой, а затем добавил четыре гвоздя, добавляя по одному на каждом конце, примерно в дюйме от концов гонта, а затем еще два гвоздя, равномерно расположенные посередине гонта. Кроме того, на этой черепице была напечатана линия гвоздя, что позволяло очень легко быстро прибить эту черепицу.

Затем я добавил первый гонт второго ряда, выровняв нижний край этого гонта с верхним краем клапанов предыдущего гонта, и добавил еще гвоздей.

Я повторил тот же процесс для оставшихся трех гонтов, и, как только они были прибиты гвоздями, были начаты мои первые пять рядов гонтов.

Затем я мог бы добавить полную черепицу в каждый ряд, используя один и тот же шаблон забивания гвоздей, и вы можете видеть, что этот шаблон со смещением не дает швам на гонтах стыковаться поверх шва в предыдущем ряду, что было бы место, где вода может легко попасть на крышу.

Кроме того, я должен поблагодарить этот кровельный гвоздезабивной инструмент на батарейках от DEWALT, он работал как чемпион, и нам не пришлось протягивать воздушные шланги на крышу. Я использовал только около трех аккумуляторов 5 Ач на всей этой крыше и, возможно, один раз застрял за всю работу. Эта вещь также была очень удобна для добавления всех капельниц и головных уборов к окнам и дверям.

Как бы то ни было, как только вторая цельная черепица была уложена в каждом ряду, мы повторили ту же схему из 5 смещенных гонтов, чтобы начать следующие 5 рядов, а затем мы могли продолжать укладывать гонты таким образом, пока не дойдем до конька.

После того, как все ряды были запущены, мы продолжили добавлять полную черепицу к каждому ряду, и в этот момент мы действительно быстро передвигались по крыше.

Мы продолжали пыхтеть, пока не приблизились к тому месту, где, как мы знали, нужно будет установить несколько вентиляционных отверстий, и мы вошли внутрь, чтобы определить точное расположение этих вентиляционных отверстий.

Первое вентиляционное отверстие в компоновке предназначалось для колпака микроволновой печи, который должен выходить либо вертикально, либо прямо из задней части устройства, что не будет работать в этой конфигурации.

Я отметил центр микроволновой печи на полу и с помощью линейного лазера перенес метку на нижнюю часть настила крыши, перемещая лазер на 90 градусов между метками, чтобы получить точную метку по обеим осям.

Затем мне нужно было спланировать расположение вентиляционного отверстия в ванной, которое также должно выходить на крышу, так как по коду оно не может быть ближе трех футов к окну, а на этой задней стене в ванной есть окно.

Я буду использовать гибкие воздуховоды для подключения вентилятора в ванной комнате к вентиляционному отверстию, поэтому расположение было немного более гибким, и я решил выровнять два вентиляционных отверстия вертикально, так как это выглядело бы лучше визуально.

Разметив места расположения обоих отверстий, я просверлил пилотные отверстия изнутри, а затем поднялся на крышу, чтобы просверлить отверстия большего размера, используя 4-дюймовую кольцевую пилу.

После того, как отверстия были просверлены, я установил вентиляционные отверстия на место и временно прикрепил ленту ZIP для их гидроизоляции, так как у нас было мало времени, и мы знали, что в первый день нам не удастся обшить эти участки черепицей. Затем мы просто продолжали укладывать больше гонтов на нижних рядах, пока не добрались до конца крыши.

Я позволил черепице свисать здесь и, завершив первые четыре ряда, вернулся, чтобы обрезать нависающие части заподлицо.

Теперь, если вы смотрели мое видео о строительстве сарая прошлым летом, вы знаете, что в прошлом этот процесс чертовски раздражал меня, но оказалось, что я не знал самого важного трюка, чтобы легко резать эту черепицу, используя лезвие крюка.

Как следует из названия, лезвия этих специальных универсальных ножей имеют форму крюка, и эта форма разрезает гальку одновременно сверху и снизу, что значительно упрощает резку. Я также использовал другую гальку в качестве линейки при резке, и это действительно помогло сделать разрезы красивыми и прямыми.

После того, как я отрезал излишки, я использовал обрезки гонта, чтобы полировать края обрезанных гонтов, что очистило их и сделало их более похожими на фабричные кромки.

Это было все, что мы получили в первый день, и, к сожалению, я также разбил свой дрон, когда делал этот снимок, поэтому больше не будет снимков с дрона до самого конца этого видео, как только я верну его после отправки. его в ремонт.

Так или иначе, на следующий день шел дождь, но мы вернулись к кровле на следующий день, начав с вентиляционных отверстий на крыше, а также водопроводных вентиляционных отверстий.

Во-первых, я хотел рассказать о перепрошивке, которую пытались выполнить сантехники, которая, безусловно, была приличной, но все еще пропускала несколько капель воды во время сильного дождя. Вместо того, чтобы использовать здесь ZIP-ленту, я решил попробовать ZIP Liquid Flash, который был великолепен не только потому, что его можно наносить, когда вещи влажные, но и потому, что его легко наносить вокруг причудливых отверстий, таких как этот, поскольку он в основном действует как замазать.

Я удалил ленту ZIP, которую оказалось на удивление трудно удалить с этого ПВХ, а затем нанес толстый слой Liquid Flash, который намазал на обшивку крыши и вентиляционную трубу.

Сделав это, я мог установить следующую гальку, которую нужно было надрезать вокруг вентиляционной трубы. Я использовал для этого свой канцелярский нож и просто не торопился, так что в итоге я хорошо обошел трубу.

Я уложил еще одну цельную черепицу на следующем ряду, а затем мне нужно было вырезать еще одну черепицу, чтобы она подходила к трубе, и на этот раз мне нужно было вырезать отверстие в середине черепицы. Я сделал некоторые замеры и отметил примерное расположение отверстия на гонте, а затем разрезал гонта канцелярским ножом, сделав надрезы на куске обшивки, чтобы не врезаться в настил крыши.

Как только черепица хорошо подошла, я прибил ее на место, а затем смог надеть кровельный башмак на трубу.

Перед пробной установкой чехла на крышу я сделал фаску на краю трубы, чтобы этот острый край не повредил резину на чехле на крыше.

Башмак хорошо подошел, поэтому я снял его, чтобы добавить немного кровельного клея, который я обильно нанес по периметру нижней части багажника, а затем снова установил чехол поверх трубы, прибив его к крыше.

Я повторил процесс надрезания гонта на следующем ряду вокруг башмака на крыше, и, как только я хорошо подгонял гонт, я добавил еще один толстый валик кровельного клея по краю, где гонт будет перекрывать башмак, как а также над шляпками гвоздей, опущенными на багажник на крыше, чтобы закрепить их.

Наконец, я установил черепицу, прибил ее гвоздями и вдавил в кровельный цемент, после чего убрал излишки цемента.

Последнее, что я сделал (возможно, это было чересчур, но я решил, что не помешает), — добавил несколько кровельных шурупов с резиновой шайбой для защиты от воды. Я также добавил еще немного кровельного клея поверх головок винтов за пределами камеры, чтобы еще больше их запечатать.

Я повторил тот же процесс для двух других вентиляционных отверстий, сначала вырезав нижний ряд вокруг вентиляционного отверстия и прикрепив эти гонты,

затем вырезав отверстия в двух гонтах в следующем ряду и прикрепив эти гонты,

затем добавление кровельного клея к нижней стороне вентиляционных отверстий и прикрепление их кровельными гвоздями,

, затем, наконец, надрезание последнего пересекающегося слоя и добавление кровельного клея под этот надрезанный край, прежде чем прикреплять эти гонты.

Как только это было сделано, остальную часть крыши просто промыли и повторили, и мы быстро закончили с черепицей на этой стороне крыши.

Прежде чем крыть другую сторону крыши, мы решили добавить еще несколько линий мелом для справки, так как мы немного отклонились от курса в нескольких местах на первой стороне. Я, честно говоря, не уверен, как это произошло, но наличие этих дополнительных меловых линий для справки значительно повысило эффективность на этой стороне крыши, так как мы могли просто выровнять каждые несколько курсов с нашими меловыми линиями, чтобы убедиться, что мы остаемся на отслеживать.

Не имея вентиляционных отверстий, мы смогли обшить эту сторону крыши менее чем за два часа, что было безумно быстро по сравнению с другой стороной.

Мы не дошли до самого верхнего ряда с обеих сторон крыши, поэтому, после добавления остальных рядов на лицевую сторону крыши, я показал, как все будет соединяться с коньковой черепицей.

К счастью, если сделать еще один ряд с обеих сторон крыши, то коньковая черепица покроет почти идеально, поэтому я приступил к работе, добавляя последний ряд на заднюю сторону крыши.

После того, как это было сделано, мне нужно было обрезать эту черепицу заподлицо с вентиляционным отверстием конька в обшивке крыши, прежде чем добавлять черепицу с другой стороны крыши, и опять же, крючковой нож был идеальным инструментом для этой работы. разрезая эти черепицы, как масло.

Я также разрезал временную ленту ZIP, которую мы добавили в процессе обшивки крыши, и удалил ее, так как эта область должна быть открыта для вентиляции.

Я повторил тот же процесс с другой стороны крыши вне камеры, добавив последний ряд и обрезав лишнее с конька, и на этом мы были готовы установить вентиляцию конька.

Чтобы начать вентиляцию конька, мне сначала нужно было установить первую коньковую черепицу, и я отрезал небольшую начальную полосу от другой коньковой черепицы и установил ее перед установкой первой коньковой черепицы.

Кроме того, я почему-то решил немного сходить с ума по гвоздям и не учёл, что мне нужно будет спрятать эти гвозди, поэтому не делайте того, что я сделал здесь, так как мне нужно было заменить эту черепицу, поэтому я может скрыть шляпки гвоздей следующей галькой.

Во всяком случае, после добавления первой коньковой черепицы я смог установить коньковую вентиляцию, и здесь я использовал Rapid Ridge от TAMKO. Этот коньковый вентиляционный канал можно установить с помощью пистолета для гвоздей, и он даже поставляется с рулоном спиральных гвоздей диаметром 1 ¾ дюйма для установки.

Кроме того, я хочу отметить, что вентиляция вашего конька должна быть сбалансирована с вентиляцией вашего потолка, иначе система не будет работать должным образом, и поэтому я добавил так много круглых вентиляционных отверстий в предыдущем видео.

В комментариях было много гуру по строительству кресел, которые говорили, что я установил слишком много вентиляционных отверстий, но поскольку у нас в этом доме соборные потолки и, следовательно, поток воздуха не будет проходить между пролетами стропил, мне пришлось установить на по крайней мере, столько вентиляционных отверстий, чтобы должным образом сбалансировать NFA или свободную площадь сетки, обеспечиваемую каждым из источников вентиляции в каждом пролете стропила.

Так или иначе, я прибил один участок RapidRidge, а затем мне нужно было притереть следующий отрезок. Для этого мне нужно было отогнуть ткань по краю материала и отрезать пластик в этой области, затем я мог наложить ткань на предыдущий материал и прибить его на место.

Я повторил процесс установки конькового люка вдоль остальной части крыши и закончил его так же, как начал, втыкая его в коньковый гонт.

Сделав это, мы могли закончить крышу, установив коньковую черепицу, и перед началом нам нужно было убедиться, что черепица ориентирована в сторону от преобладающих ветров в этом районе, так как длительное воздействие сильных ветров может ослабить черепицу с течением времени.

Поскольку конек ориентирован в том же направлении, что и крыша нашего главного дома, я просто сопоставил ориентацию, но вы можете найти график преобладающих ветров в вашем районе в Интернете, если у вас нет ссылки.

В любом случае, разобравшись с этим, я мог приступить к укладке коньковой черепицы, и ее нужно было наложить внахлест с выступом чуть больше 5 дюймов, в основном достаточно, чтобы закрыть гвозди.

РубрикаРазное
