Виды фрезерных станков по металлу: Фрезерные станки по металлу – виды, особенности, назначение

Содержание

какие бывают основные группы, основные виды и назначение станков

Фрезерные станки необходимы для обработки деревянных и металлических заготовок с помощью фрезы. Процесс фрезерования заключается во вращательных движениях режущего инструмента, являющегося главным, и поступательном перемещении заготовки, которое называется движением подачи.

Основные отличия между фрезерными станками

Все устройства с ЧПУ классифицируется по определенным признакам, которые зависят от рода технологического процесса, компоновки, режущего инструмента:

По типам

Устройства одного вида могут иметь разную комплектацию. Фрезерный станок может быть горизонтальным или вертикальным, все зависит от расположения оси шпинделя.

Однотипные устройства с похожей комплектацией объединяются в размерный ряд. К примеру, зубофрезерные устройства делятся на двенадцать типоразмеров в зависимости от производимых изделий.

Справка : Каждый типоразмер устройства, предназначенный для производства деталей, называют моделью.

Каждая модель обозначается буквами и цифрами, которые указывают на группу станка, размеры заготовки, ее отличительные черты от базовой модели.

По универсальности

Фрезерные станки одной и той же группы могут делать разные задачи:

Универсальные – выполняют любые сложные операции, предусмотренные этой группой.
Станки специального назначения производят только однотипные детали.
Специальное оборудование осуществляет операции с одной деталью разных объемов.

По точности

Этот параметр указывается буквой:

Н — нормальная точность.
П — средняя точность.
В — высокая точность.
А — особо высокая точность.

По виду автоматизации

Фрезерные устройства бывают автоматами и полуавтоматами. Рабочий цикл у первых полностью автономный. Во втором случае загрузку заготовок осуществляет оператор. Он же осуществляет запуск цикла.

Изделия, которые производят продукцию под управлением ЧПУ, обозначены буквой Ф или Ц. Цифры означают особенность управления устройством:

Ф1 — цифровой индикатор и выбор координат.
Ф2 — позиционная система управления.
Ф3 — контурная система управления.
Ф4 — универсальная система управления.

По весу

В зависимости от веса производимых деталей устройства делятся на:

Легкие — до 1000 кг.
Средние — до 10 000 кг.
Тяжелые — до 100 000 кг.
Особо тяжелые — от 100 000 кг.

Основные виды фрезерных станков

Фрезерные устройства необходимы для обработки деталей, имеющих плоскую и фасонную поверхность. Они применяются в металлообрабатывающей промышленности. Несмотря на большой ассортимент этих изделий, главные части их конструкций похожи. Рабочие возможности устройства расширяются при дополнении:

Универсальной, вертикальной или долбежной типов головки.
Универсального делительного устройства.
Круглого стола.
Детали для нарезания гребенок.

Горизонтально-фрезерные

Такое оборудование необходимо для обработки деталей небольшого размера и имеет шпиндель горизонтального направления. Данная конструкция решает обработку фасонных, винтовых и других видов поверхностей, пазов и углов.

Все работы станка осуществляются дисковыми и фасонными фрезами. Обработка заготовки, для которой нужно винтовое деление или движение, допустима при использовании добавочных устройств.

Особенность, которая отличает этот станок, заключается в том, что его стол можно передвигать в параллельном или перпендикулярном направлении к шпиндельной оси. Все важные узлы поставлены на станине, а внутри находится шпиндельный узел и коробка передач. На консоли есть коробка передач, а сама она передвигается по вертикальным осям. Хобот с серьгами нужен, чтобы поддержать оправку с инструментами.

Вертикально-фрезерные

Вертикально-фрезерные устройства бывают с крестовым столом и бесконсольного вида. Эти устройства универсальные, с их помощью возможна обработка деталей небольшого размера в вертикальной плоскости.

Чтобы обрабатывать детали под наклоном и вертикально, внутри изделий крупных размеров применяют вертикально-фрезерный станок по металлу, представляющий собой бесконсольный станок. Именно такое изделие гарантирует высокую точность и жесткость в процессе эксплуатации с тяжелыми изделиями.

Фрезерное устройство имеет шпиндель, вертикально перемещающийся по направляющим стойкам и движение по разным направлениям оси.

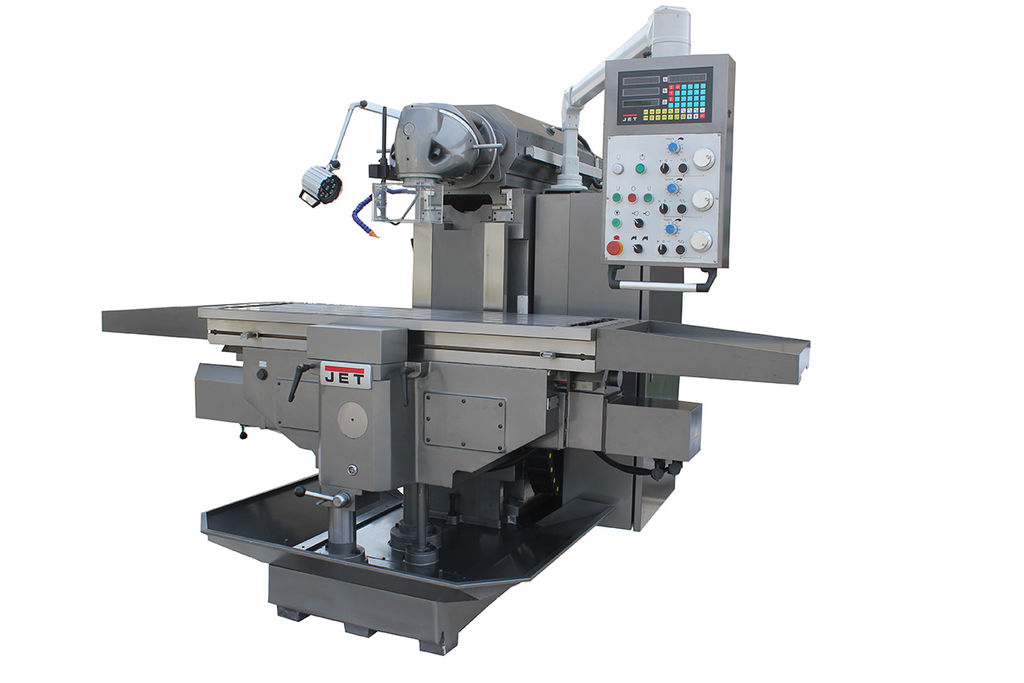

Универсальные и широкоуниверсальные

Универсальные устройства консольного вида с горизонтальным шпинделем нужны, чтобы обрабатывать заготовки небольших и средних габаритов. Операции, требующие поворота заготовки или ее винтового движения, осуществляются на специальных элементах.

Широкоуниверсальные изделия консольного вида обрабатывают те же виды заготовок, что и универсальные. В отличие от первых, эти устройства имеют еще одну шпиндельную головку, находящуюся на выдвижном хоботе, которую можно повернуть под любым углом к оси Х-станка.

Благодаря независимым приводам осуществляется одновременный рабочий процесс обоими шпинделями. В шпиндель поворотной головки, кроме фрез, может быть установлен инструмент, позволяющий совершать процедуры расточки и сверления деталей.

Справка : Эволюция в области техники размыла разницу между определениями «универсальный» и «широкоуниверсальный». Сегодня производят фрезеры с двумя столами, неподвижным или подвижным вертикальным хоботом, способным вращаться вокруг оси Z.

Бесконсольные фрезерные

Консоль — слабый узел фрезерного устройства по жесткости, поэтому для быстрой обработки больших деталей используют изделия без консоли.

Стол такого устройства способен перемещаться около горизонтальных направляющих, имеющих поперечное перемещение по направляющим станины. Так, стол станка может перемещаться горизонтально, поперечно и продольно. Вертикально перемещается только шпиндельная головка по направляющим стойки.

Продольно-фрезерные

Продольно-фрезерные устройства предназначены для черновой, получистовой, чистовой механической обработки фасонных и плоских поверхностей деталей из черных и цветных металлов. В качестве режущего инструмента здесь используются фрезы из быстрорежущей стали или с твердосплавными пластинами.

Копировально-фрезерные

Копировально-фрезерные устройства нужны, чтобы создавать на заготовке неплоскую поверхность, форма которой должна соответствовать исходному образцу. Особое место применения станка занимает производство скульптурных объемных деталей.

К основным видам фрезерно-копировальных станков относятся:

Станки с нижним местоположением шпинделя. В них включены: станина, вертикальный шпиндель, привод вращения шпинделя. На шпинделе может быть сразу расположено несколько фрез, которые устанавливаются в рабочее положение, благодаря перемещению шпинделя по высоте.
Устройства с верхним местоположением шпинделя. В конструкцию изделий входят: станина со столом и хоботом в задней части. Шпиндель вращается при помощи клиноременной передачи. Рабочий стол устройства оснащен направляющей линейкой. В вырезе стола находится приводной обрезиненный приводной ролик, а в другой части неприводной ролик, который прижимается к первому педалью.
Станки с верхним шпинделем и подвижным столом. Они отличаются от других видов станков тем, что стол для закрепления заготовок перемещается в двух направлениях.
Устройства двусторонние с подвижной кареткой. Они имеют протяженную станину, по направляющим которых каретка перемещается.

Шпоночно-фрезерные

Такое оборудование предназначено для обработки шпоночных пазов в разных валах. Есть шпоночно-фрезерные устройства, размер паза на которых обеспечивается размером инструмента.

По расположению шпинделей и их количеству шпоночные станки бывают горизонтальными и вертикальными, одношпиндельными и многошпиндельными.

Настольные фрезерные

Настольные устройства способны обрабатывать чугун и сталь, имеют подвижный стол, который перемещается в горизонтальной плоскости. Инструмент движется в вертикальном направлении. Настольные устройства, обрабатывающие дерево и цветные металлы, имеют большой стол с пазами для закрепления заготовок.

Около него по направляющим перемещаются стойки, которые соединены с порталом с направляющими для поперечного движения каретки со шпиндельным узлом. Каждый вал соединен с шаговым двигателем. При помощи компьютера можно управлять перемещением в трех осях, запуская и выключая их. У шпинделя есть свой отдельный привод с регулируемой скоростью вращения.

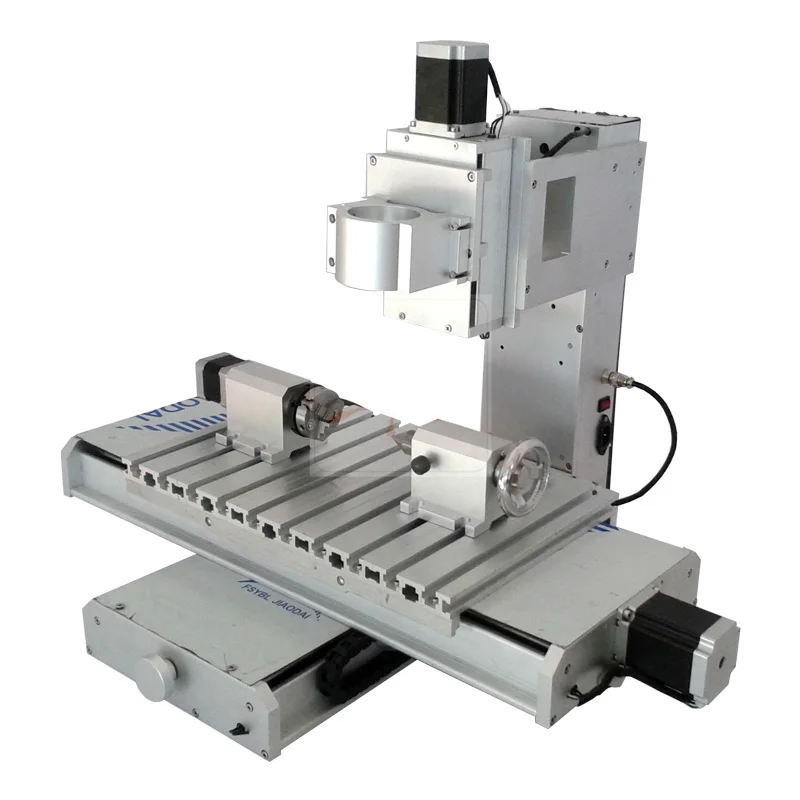

Настольные фрезерные с ЧПУ

Этот вид изделий нужен для фрезерных работ, растачивания отверстий на элементах из цветных и черных металлов, их сплавов и мелкосерийном виде изготовления. Настольные фрезерные станки с ЧПУ оснащено приводами, которые управляются контроллером, подключенным к IBM PC, совместимым с ПК.

Среди главных достоинств отмечают:

Увеличение производительности по сравнению с устройствами ручного управления.
Снижение необходимости в опытных работниках.
Практичное и простое технологическое оснащение.
Короткие сроки производительного цикла.

Фрезерные обрабатывающие центры с ЧПУ

Фрезерные обрабатывающие центры с ЧПУ — это оборудование, которое представляет собой полный функциональный комплекс с программной системой управления. Его покупка будет актуальной для тех предприятий, которые занимаются выполнением большого спектра работ по сверлению, фрезерованию, нарезанию резьбы в металлических заготовках.

Благодаря высокому уровню функциональности оборудование пользуется большим спросом в машиностроении, авиакосмической отрасли, приборостроении.

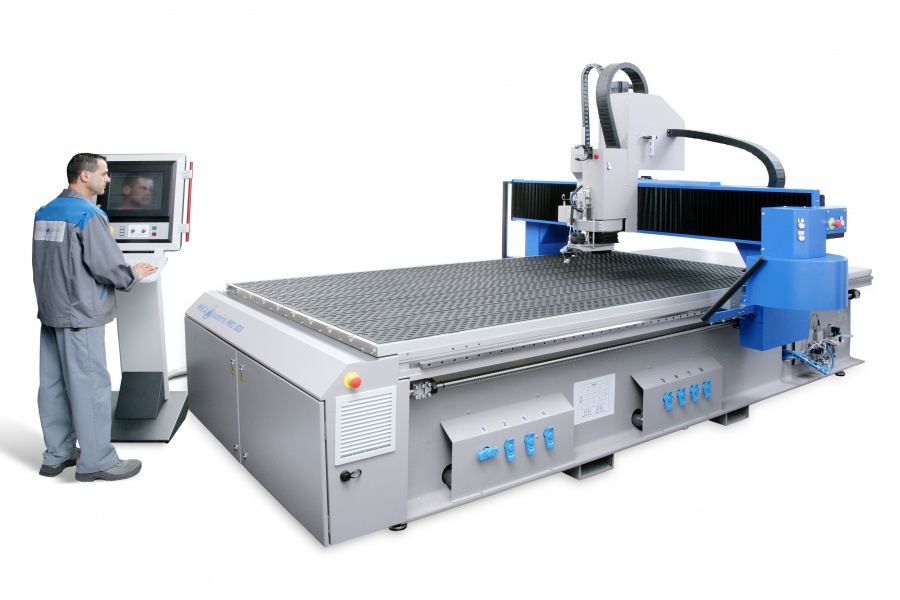

Фрезерные станки с ЧПУ

Фрезерные станки с ЧПУ способны производить сувенирную и рекламную продукцию и необходимы тем предприятиям, где нужна обработка профилей и поверхности деталей и придания им определенной формы. К преимуществам такого оборудования относятся небольшая теплопередача и минимальная деформация готовых изделий.

Фрезерные станки с ЧПУ: особенности оснащения

Современные фрезерные станки имеют специфику, которая обуславливает номенклатуру используемой упрощенной оснастки, а именно:

Конструкция оборудования позволяет забыть про съем и переустановку изделия в трех плоскостях. Применяя шпиндели с поворотной головкой, устройство экономит пространство помещения и время, затраченное на изготовление.
Вращающиеся токарные патроны оптимизируют доступ фрезы к объектам и повышают охват обрабатываемой поверхности. Таким образом, можно осуществлять трехмерную обработку.
Высокая точность производства изделия позволяет существенно оптимизировать процесс фрезеровки. Особенно эффективно проявляется при изготовлении продукции в разных масштабах.

Несмотря на относительно высокую стоимость фрезерных станков с ЧПУ, их достоинства очевидны: они обеспечивают высокую точность обработки изделий, уменьшают трудозатраты, снижают себестоимость производства деталей и сокращают сроки выполнения единичных заказов.

21 сентября 2020
11602

Получите консультацию специалиста

Виды фрезерных станков с ЧПУ

Фрезерный станок с ЧПУ отличается от устаревших механических агрегатов наличием электронных компонентов и связью с компьютером. За перемещение шпиндельной головки, вращение стола и прочие функции оборудования отвечает управляющая программа, заложенная в станок. В ней создана полная цифровая модель будущей заготовки, указан материал, из которого она будет выполнена, параметры фрезы, путь ее перемещения и прочие аспекты, необходимые для фрезерования. Задачи оператора, работающего за таким станком, сводятся к минимуму: запустить оборудование, закрепить материал на рабочей поверхности, настроить режимы скорости и мощности обработки через панель управления и следить за ходом выполнения операции.

Достоинства фрезера с ЧПУ

Автоматизированные фрезерные аппараты имеют массу преимуществ перед оборудованием старого образца, поэтому большинство больших и малых предприятий стараются обновить свой парк станков и приобрести современные высокотехнологичные модели. В большом списке плюсов лидируют такие факторы, как:

очень высокая точность обработки. Отклонения фрезы от заданных параметров варьируется в диапазоне 0,02-0,07 мм, что несопоставимо с обычным станком, погрешность которого намного превышает это значение;
повышение КПД доходит до 50%;
изготовление совершенно идентичных серийных изделий;
высокая скорость процесса, так как отсутствуют остановки, вызванные человеческим фактором и паузы для корректировки работы, замены инструмента и т. д.;
возможность выпускать более изделия с более сложными контурами, чем можно создать на станке с ручным управлением;
экономическая целесообразность

Область применения автоматизированного фрезерного оборудования

Фрезер относится к категории универсальных устройств, подходящих для обработки большого количества материалов (все группы металлов, любая древесина, пластики, кода, камень натуральный и искусственный, включая драгоценные, воск, резина, кожа), поэтому встретить такие станки можно в самых различных сферах:

металлообработка;
деревообработка;
дверное и мебельное производство;
ритуальные услуги;
изготовление штампов и печатей;
стоматология;
ювелирная промышленность;
рекламный бизнес;
производство сувениров, игрушек, подарков, посуды, бытовых товаров, изделий декоративно-прикладного характера;
изготовление скульптур и малых архитектурных форм;

моделирование и многое другое.

Виды фрезерных станков с ЧПУ

Программно-управляемые станки для фрезерной обработки можно классифицировать по нескольким признакам:

Материал для обработки

Металлообрабатывающее оборудование, предназначенное для резки, сверления, резьбонарезания и т. д. металлов и их сплавов. Отличается усиленной конструкцией, выдерживающей большие нагрузки, и мощным двигателем.
Деревообрабатывающие станки, выполняющие весь комплекс фрезерных работ по древесине и всем остальным неметаллическим материалам. При большом визуальном сходстве с фрезером по металлу, оснащены более легкой станиной и не столь мощные.

Назначение и функциональные возможности

Фрезерно-гравировальные — для нанесения гравировки на любые материалы, от металла до кожи.
Фрезерно-токарные — комбинированные устройства, объединяющие в себе оборудование токарной и фрезерной группы. Особая конструкция фрезерной головки позволяет фиксировать в ней не только различные типы фрез, но и токарные резцы, поэтому на таких станках можно выполнять операции по сверлению, зенкерованию, отрезные работы, создавать фаски, торцевать материал, а также выполнять обработку тел вращения.
Фрезерно-сверлильные — отличаются компактными размерами и могут выполнять как фрезерные работы, так и операции по нарезанию резьбы, зенкерованию, развертыванию отверстий и прочее.
Вертикальные — с верхним размещением шпиндельной головки, которая может перемещаться по консоли в вертикальной и горизонтальной плоскости. Рабочая зона расположена под фрезой.
Горизонтальные — с боковым размещением режущего инструмента. Шпиндельный узел статичен, обработка происходит путем перемещения рабочего стола относительно фрезы.
Универсальные — станки, позволяющие выполнять сверлильные, токарные и фрезерные операции с вертикально и горизонтально расположенными заготовками. Большинство моделей оснащено поворотным столом.

Широкоуниверсальные — многофункциональное оборудование, позволяющее не только проводить все виды операций, возможные для станков такого плана, но и обрабатывать заготовку по нескольким осям одновременно (пять осей максимум).

Габариты

Мини-фрезеры — с рабочим полем 400×400 мм. Такие модели используются в handmade сфере и помимо маленьких габаритов имеют также минимальную мощность и ограниченный функционал;
Настольные фрезеры — размер зоны обработки 600×900 мм. Умещаются на рабочем столе. Способны взаимодействовать с любыми материалами и выполнять все виды работ, но из-за невысокой мощности работают довольно медленно, поэтому подходят только для изготовления штучных или малосерийных изделий. Приобретаются преимущественно для личного пользования или мелкого производства.

Среднеформатные станки — габариты стола 1300×1300 или 1300×2500 мм. Профессиональное оборудование с мощным шпинделем, подходящее для любых работ. Используется на всех малых и средних предприятиях.
Крупногабаритное оборудование — мощные станки с большим рабочим полем (до 2000×3000 мм) и высокой производительностью для работ с большими объемами выпускаемой продукции. Используются на крупных металло- и деревообрабатывающих предприятиях.
Фрезерные обрабатывающие центры — полностью автоматизированные многофункциональные комплексы, высота которых превышает человеческий рост. Предназначены для работы с массивными заготовками.

Свежее:

Как фрезеровать мебельные панели МДФ
Виды станков с ЧПУ. Рассматриваем основные
Из чего состоит фрезерный станок

Подключение фрезерного станка
Виды фрезерных станков с ЧПУ

Получить консультацию специалиста

Оставьте свои контактные данные и наши специалисты ответят на любой интересующий вас вопрос

Имя

Телефон

Отправляя контактные данные — вы даете согласие на их обработку в целях оказания услуг

Что такое фрезерный станок? Типы фрезерных станков [Полное руководство]

Типы фрезерных станков

Введение в фрезерный станок?

Что такое фрезерный станок? Типы фрезерных станков [Полное руководство] :- Фрезерные станки используются для удаления металлических деталей с помощью вращающегося фрезы, которая вращается с очень высокой скоростью для эффективного удаления металлических деталей. Вращающийся резак имеет режущие кромки, которые помогают в резке материалов. Фрезерные станки могут одновременно удерживать одну или несколько фрез. Операции можно выполнять с очень высокой точностью на фрезерных станках. По сравнению с другими машинами для удаления металла, фрезерные станки имеют высокую скорость удаления металла. Фрезерные станки хорошо известны своей превосходной точностью и улучшенной обработкой поверхности. (Работа фрезерного станка)

1. Вертикально-фрезерный станок Вертикально-фрезерный станок

В вертикально-фрезерном станке шпиндель располагается вертикально или перпендикулярно столу. Вертикально-фрезерные станки используются для обработки пазов, пазов и т. д. Они также используются для обработки плоских поверхностей. Шпиндельные головки вертикально-фрезерных станков закреплены вертикальной колонной, а вертикальная колонна вращается под углом. Для работы с угловатыми поверхностями на шпинделе закрепляют фрезы. В некоторых вертикально-фрезерных станках шпиндель можно регулировать вверх и вниз.

Этот станок оснащен прецизионным инструментом, который используется для изготовления и придания формы заготовке путем удаления заготовки из металлических заготовок. В зависимости от материала и инструмента также обрабатываются пластмассы и другие материалы. Фрезерные станки могут быть с числовым программным управлением, ручным управлением или комбинацией ручного управления и ЧПУ. Удаление материала фрезерных станков имеет вращающийся резак в шпинделе.

Из-за вертикального перемещения шпинделя и возможности резки с подвижным столом этот станок является сложным по сравнению со сверлильным станком. Немногие вертикально-фрезерные станки имеют револьверную головку, которая может вращаться для верхней режущей головки, что улучшает возможности обработки.

Области применения вертикально-фрезерных станков:

A) Растачивание или сверление : Вертикально-фрезерные станки обеспечивают средства для обработки отверстий и точной индексации.

B) Точная резка : С помощью вертикально-фрезерных станков вырезаются шпоночные пазы, пазы, шпоночные пазы или плоские поверхности с точной фиксацией.

C ) Фрезерование : При этой операции на заготовке создается пятно или плоская поверхность. Операция торцевания обычно используется для заготовки неправильной формы.

2. Плоский или горизонтальный фрезерный станок Горизонтальный фрезерный станок

Плоский или горизонтальный фрезерный станок более прочный по сравнению с ручным фрезерным станком. В горизонтально-фрезерных станках шпиндели расположены горизонтально. Режущие инструменты установлены на шпинделе, ориентированном горизонтально в случае горизонтально-фрезерного станка, что позволяет им снимать материал с неподвижной заготовки. Они имеют другие режущие инструменты по сравнению с вертикально-фрезерными станками. Их конструкции очень похожи друг на друга. В горизонтально-фрезерном станке в шпинделе присутствует вращающийся режущий инструмент. Заготовка прессуется для удаления материала с заготовки.

Плоско- или горизонтально-фрезерные станки отличаются от вертикально-фрезерных станков различными способами. Одним из основных различий между ними является ориентация шпинделя. В случае вертикально-фрезерных станков шпинделю придается вертикальная ориентация, а в горизонтально-фрезерных станках — горизонтальная ориентация шпинделя.

3. Дуплексный фрезерный станок Дуплексный фрезерный станок

Дуплексный фрезерный станок представляет собой комбинацию двух станков, расположенных друг напротив друга. Они работают отдельно. Когда заготовка обрабатывается двумя шпинделями одновременно, они работают как один фрезерный станок. Шпиндель дуплексных фрезерных станков может перемещаться как в вертикальном, так и в горизонтальном направлениях.

Основные преимущества дуплексных фрезерных станков:

Дуплексные фрезерные станки увеличили производительность до 50 процентов по сравнению с другими фрезерными станками.
В этих машинах значительно улучшена точность.
Дуплексные фрезерные станки могут управляться одним оператором.
Потребность в инвестициях и меньше места по сравнению с двумя отдельными фрезерными станками.
Дуплексные фрезерные станки имеют различные конфигурации, такие как маятниковая рабочая зона, одна рабочая зона или система смены поддонов.
Высокая производительность дуплексных фрезерных станков может привести к быстрой амортизации инвестиций.

4. Универсально-фрезерный станок Универсально-фрезерный станок

В универсально-фрезерном станке имеется стол со всеми делительными головками и движениями (с переключением передач). Поэтому он может выполнять различные виды фрезерных работ. Универсальные фрезерные станки используются для выполнения нескольких операций. Стол поворачивается из нормального положения на угол 45 градусов с обеих сторон. Стол горизонтально-фрезерного станка можно перемещать в трех направлениях. На этом станке также выполняются функции винтового фрезерования. Дополнительные навесные приспособления используются для увеличения грузоподъемности машины.

Используемые специальные вложения:

Роторное прикрепление
Прикрепление пролезной платы
Разделительная головка или индекс. производится на универсально-фрезерных станках. Операции, выполняемые фрезерными станками, могут выполняться универсальными фрезерными станками.
5. Симплексный фрезерный станок
В этом фрезерном станке головка шпинделя или шпиндель могут двигаться только в одном направлении. Вертикальное направление является очень распространенным направлением, в котором могут двигаться симплексные фрезерные станки. Фрезерные станки Simplex отличаются плоскостностью фрезерованных поверхностей и отличным качеством обработки поверхности, стабильным фрезерованием, высокой производительностью, высокой стойкостью инструмента и низкими эксплуатационными расходами.
6. Фрезерный станок с ЧПУ Фрезерный станок с ЧПУ
Фрезерные станки с ЧПУ также известны как фрезерные станки с числовым программным управлением. Они имеют компьютеризированное управление процессом обработки. Режущие инструменты вращаются в нескольких точках для постепенного удаления материала с заготовки, что приводит к производству изделий или деталей, разработанных по индивидуальному заказу. (Типы станков с ЧПУ)
Фрезерный станок с числовым программным управлением имеет вращающиеся цилиндрические фрезы, которые перемещаются по нескольким осям и создают отверстия, пазы и материал деталей для точения его в механической детали или транспортном средстве. Различные станки работают с осями от трех до пяти, что обеспечивает большую детализацию и точность.
Современные фрезерные станки с числовым программным управлением имеют как вертикальные, так и горизонтальные обрабатывающие центры. Компоненты фрезерных станков с ЧПУ состоят из таких материалов, как керамика, пластик и композитные металлические материалы. Инструментальные магазины и карусели, устройства автоматической смены инструмента, кожухи и системы охлаждения – вот технические характеристики фрезерных станков с ЧПУ
7. Триплексный фрезерный станок
В триплексных фрезерных станках шпиндель станка перемещается в трех направлениях: ось х, ось у и ось z. Фрезерные станки Triplex очень точны и производительны. Фрезерные станки Triplex хорошо подходят для приложений, которые основаны на точности требований клиентов.
8. Фрезерный станок с поворотным столом Фрезерный станок с поворотным столом
Фрезерный станок с поворотным столом может выполнять до 2D и 2,5D машинных циклов на конце или вокруг цилиндра. Когда машина работает в радиальном направлении, движение параллельно оси вращения или вокруг нее ограничено. Фрезерные станки с поворотным столом ориентированы радиально по средней линии оси вращения. У них есть круглый стол, который может вращаться с вертикальной осью. В этом фрезерном станке необходимо установить несколько фрез на разной высоте. Один резец станка используется для черновой обработки заготовки, а остальные используются для чистовой обработки поверхности.
Когда станок работает, оператор может непрерывно выгружать и загружать заготовку, и это является основным преимуществом использования фрезерного станка с поворотным столом.
9. Фрезерный станок с трассерным управлением Фрезерный станок с трассерным управлением
Эти фрезерные станки имеют оборудование, которое имеет возможность копирования с копирным управлением, поэтому происходит воспроизведение автомобиля или дублирование внутренней и внешней геометрии в двух измерениях. Эти станки используются для обработки канавок, кулачков, контурных поверхностей и т. д. (Типы фрезерных станков)
Это идеальные машины для воспроизведения штампов неправильной и сложной формы и для отслеживания элементов. Немногие фрезерные станки с копировальным управлением имеют сервомеханизм, и этот механизм сложен. Процессы, связанные с механической обработкой полости, такие как штамповка, выполняются на трехмерных дупликаторах или профилировщиках.
10. Станки для фрезерования колонн Станки для фрезерования колонн
Станки для фрезерования колонн обычно используются для изготовления деталей автомобилей. Эти станки являются простейшим типом фрезерных станков. Они состоят из пяти основных частей, а именно головы, рабочего стола, колена, седла и. В этой машине используется дрель, которая подвешена вертикально.
11. Барабанные фрезерные станки
Эти станки используются в производственных работах. Барабанные фрезерные станки имеют вертикальный центральный барабан, который вращается вокруг горизонтальной оси наподобие паромного колеса. Предусмотрены фрезы торцевого типа. Фрезы для чистовой и шероховатой обработки, предусмотренные в барабанно-фрезерных станках, такие же, как и в фрезерно-роторном станке.
Медленно вращающееся приспособление, выполняющее работу против вращающихся фрез при работе барабанных фрезерных станков. Как правило, предусмотрено три или четыре режущих шпинделя. Операция сохраняется непрерывной после удаления обработанных деталей и добавляется новая после завершения рабочего цикла. Барабанные фрезерные станки обычно используются в промышленных операциях. ( Типы фрезерных станков )
12. Фрезерные станки со станиной Станки фрезерные со станиной
В случае фрезерных станков со станиной рабочий стол располагается на станине. Для обеспечения возможности продольного перемещения во фрезерном станке станка колено отсутствует.
13. Револьверно-фрезерные станки Револьверно-фрезерные станки
Эти станки очень универсальны и обычно используются для изготовления различных типов деталей. Револьверные фрезерные станки также называются фрезерными станками типа Бриджпорт, они имеют измененное положение отверстия и имеют широкий спектр применения.
14. Фрезерные станки с С-образной рамой
Эти станки прочны и мощны. Фрезерный станок с C-образной рамой использует гидравлический двигатель для своей работы. Они идеально подходят для промышленного использования. Фрезерные станки C-Frame предназначены для изготовления дубликатов деталей на основе эталонной модели. Фрезерные станки с трассерным управлением обычно используются для контурных поверхностей и обработки канавок.
Различные типы фрезерных станков
Различные типы фрезерных станков
- 21 апреля 2020 г.
Фрезерные станки облегчают удаление металлических деталей с помощью вращающегося резца. Вращение фрезы происходит с высокой скоростью, что позволяет эффективно резать металл. Кроме того, эти фрезы имеют режущие кромки, которые играют жизненно важную роль при резке материалов.
Фрезерные станки могут одновременно удерживать более одной фрезы. Это самая важная машина, которую вы можете найти в мастерской. Вы можете выполнять операции с высокой точностью. Он имеет высокую скорость съема металла по сравнению с другими аналогичными машинами, такими как строгальные станки, планировщики и токарные станки.
Эти станки славятся лучшей обработкой поверхности и превосходной точностью, что делает им необходимость для производственной работы. Фрезерные станки доступны во многих типы. Вот некоторые из основных типов фрезерных станков:
Колено и тип колонны
Наиболее распространенный тип фрезерного станка называется коленным и колонным. В этой машине вы найдете вертикальную колонну, прикрепленную к станине, состоящую из всех зубчатых передач и помогающую вращать колено и седло. Колено во фрезерном станке коленного типа отвечает за вертикальное движение или движение вверх и вниз к заготовке, расположенной в основании станков. В верхней части колена вы найдете прикрепленное седло. Седло может двигаться в поперечном направлении.
1. Горизонтальный или Плоско-фрезерный станок
Плоско-фрезерные станки более надежны, чем ручные фрезеровщики. Плоско-фрезерные станки с горизонтальным шпинделем также называемые горизонтально-фрезерными станками. Вы можете подать стол в вертикальном положении, поперечные или горизонтальные направления. Лента включает:
- Verticle – регулирует стол по вертикали.
- Крест – ходы стол параллельно шпинделю.
- Продольный – вращает стол
2. Вертикальный Фрезерный станок
Положение шпинделя по вертикали фрезерный станок перпендикулярно или вертикально к столу. Вы можете использовать это станок для обработки пазов, канавок и плоских поверхностей. Головка шпинделя крепится к вертикальной колонне, которая вращается под углом. Фреза есть закрепляется на шпинделе для работы с угловатыми поверхностями. В некоторых вертикально-фрезерных машины, вы можете регулировать шпиндель вверх и вниз.
3. Универсальный Фрезерный станок
Универсальные фрезерные станки можно адаптировать для выполнения широкий спектр операций. Стол может поворачиваться под любым углом до 45 градусов в обе стороны от нормального положения. Как стол по горизонтали фрезерный станок может двигаться в трех направлениях, он также может похвастаться четвертым движение. Этот станок также может выполнять винтовые фрезерные операции. Ты можешь также используйте дополнительное навесное оборудование для увеличения мощности машины. Некоторый специальные приспособления включают:
- Прорези приложение
- Поворотный насадка
- Вертикальная фрезерная насадка
- Индексная головка или делительная головка
Можно изготовить фрезу, развертку, твист сверло, спираль, фаска, шпора и многое другое на этом станке. Вы можете выполнять все операции, которые фрезерный станок выполняет с универсально-фрезерным станком.
Фиксированный Тип кровати или производственный тип
Тип фиксированной кровати, как следует из названия, представляет собой тип фрезерный станок с жесткой станиной, прикрепленной к станку. Вы не можете расположите седло и колено этого фрезерного станка. Имеет подвижный шпиндель головка со шпинделем станка. Машина может выполнять резку операции с перемещением в горизонтальном и вертикальном направлениях.
1.     Симплекс Фрезерный станок
Шпиндель или головка шпинделя могут только одно направление. Наиболее распространенное направление, в котором он может двигаться, — вертикальное.
2.     Дуплекс Фрезерный станок
Шпиндель может двигаться как в горизонтальном, так и в вертикальные направления.
3.     Триплекс Фрезерный станок
Шпиндель может двигаться во всех трех направлениях, т.е. оси X Y и Z.
Рубанок Тип Фрезерный станок
Эти станки также называются «плоскофрезерными станками». Фрезерный станок строгального типа выполняет тяжелые задачи и имеет массивные размеры. Этот станок содержит шпиндельные головки, регулируемые в поперечном и вертикальном направлениях направления.
Станок типа строгальный станок относится к строгальному и похож на планирующую машину. Поперечные рельсы этих машин могут опускаться и поднимите ножи. Их седла и головы поддерживаются и обслуживаются на жестких стойках.
Важнейшее отличие планофиллера от рубанок — это движение стола. В рубанке скорость резания увеличивается за счет движения стола, тогда как в плоском мельнике стол движется дать корм.
Специальный Тип
Это необычные фрезерные станки, выполняющие специальные задачи, которые другие фрезерные станки не выполняют. Машины специального типа состоят из шпинделя для вращения фрезы и имеют возможность перемещения заготовку или инструмент в разные стороны. Вот некоторые из специальных тип фрезерных станков:
1.     Ротационные Настольный фрезерный станок
Фрезерный станок с поворотным столом состоит из круглый стол, вращающийся вокруг вертикальной оси. Вам нужно установить несколько резаков на разной высоте. Станок работает с одним резцом, выполняющим черновую обработку. заготовку, а остальные резцы отделывают поверхность. Оператор может загружать и выгружать заготовки непрерывно во время работы станка, и это наиболее значительное преимущество фрезерного станка с поворотным столом.
2.     Трейсер Управляемый фрезерный станок
Этот станок идеально подходит для отслеживания элементы и штампы сложной и неправильной формы. Стилус подает питание на систему масляного реле, приводящую в действие основную гидравлическую систему стол. Этот тип устройства называется сервомеханизмом и является сложным.
3.     ЧПУ Фрезерный станок
Наиболее универсальным фрезерным станком является ЧПУ. машина, и вы должны управлять ее работой с помощью компьютера. В этом станке, шпиндель может двигаться во всех трех направлениях, а стол вращается 360 градусов. Характеристики этих станков аналогичны станкам фрезерного станка. машины, поэтому первую можно считать модернизированной версией спального типа. Движения управляются гидравлически по командам через компьютер. Ты просто загрузите эскиз заготовки в свой компьютер, и он автоматически разрезает заготовку через свои фрезы на основе этого эскиза.
4.     Барабан Фрезерный станок
Барабанная фрезерная машина похожа на роторную стол.
