Виды сэндвич панели: Различные виды сэндвич-панелей имеют свое применение в строительстве в Москве

Содержание

Какие бывают сэндвич-панели? Какие сэндвич-панели лучше

Сэндвич-панели – современный строительный материал. Применяется в качестве ограждающих конструкций БМЗ (быстромонтируемых зданий). Современное строительство насчитывает огромное множество разновидностей. Классифицировать строительные панели можно следующим образом:

по назначению — стеновые и кровельные;
по типу наполнителя – минераловатные, пенополистирольные, пенополиуретановые и т.д.;
по типу обкладки – металлические, ОСП (СИП) и др.
по степени монтажной готовности – трехслойные полностью готовые, двухслойные, кассетные,
по принципу производства – полная заводская готовность или гаражная сборка.

Виды сэндвич-панелей

Стеновые и кровельные

Принципиальным отличием стеновой панели от кровельной является меньшая несущая способность. Внешний слой кровельной панели обладает высоким гофром, что позволяет выдерживать снеговые нагрузки и помогает влаге покидать поверхность крыши. Толщина панелей, как для стен, так и для кровли, подбирается исходя из климатических особенностей местности и назначения строящегося здания. Бывают — от 50 до 250 мм.

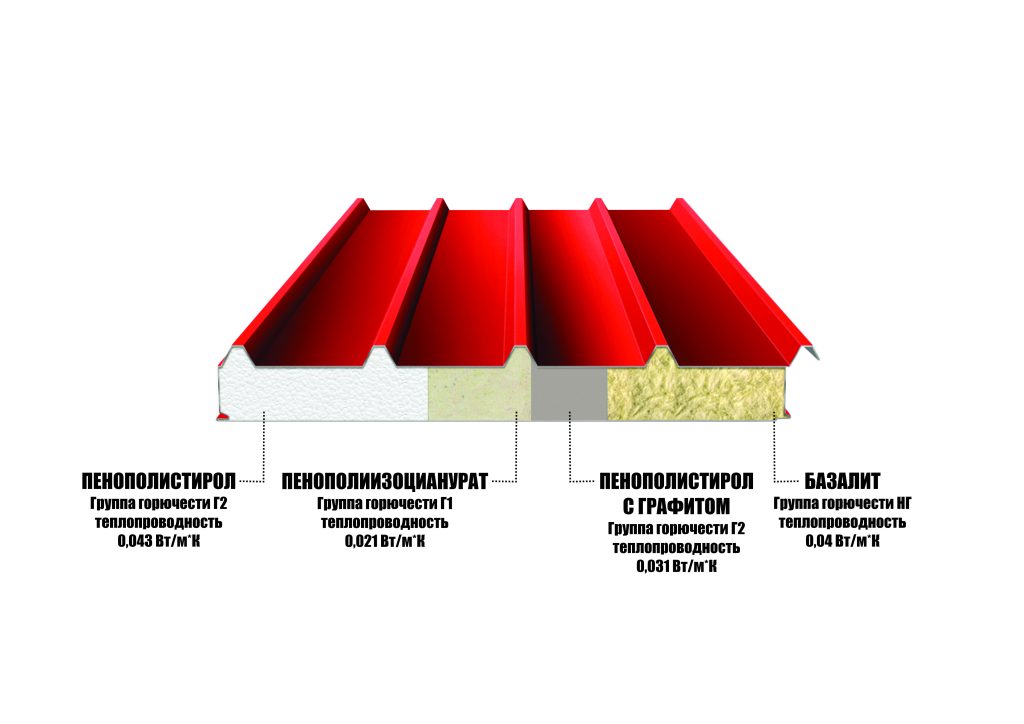

Минераловатные, пенополистирольные, пенополиуретановые

«Сердечник» — слой утеплителя, зажатый между внешними обкладками, отвечает за показатели теплоизоляции, шумопоглощения и т.д. Минеральная вата – натуральный утеплитель на основе базальтового волокна, не поддерживает горения. Пенополистирол – отличается слабой горючестью и превосходной легкостью. Полиуретан – сильно горюч.

Металлические, ОСП

Обкладки металлически панелей, как правило, изготавливаются из высокопрочной тонкокатаной стали. ОСП – ориентированно-стружечная плита. Металлические не нуждаются в дополнительной отделке, при соблюдении базовых требований к монтажу служат на порядок дольше. Применяются преимущественно для строительства коммерческих и промышленных объектов. ОСП нашли широкое применение в строительстве жилых домов.

Трехслойные, двухслойные, кассетные

Применение определения «сэндвич-панели» ко всем трем категориям весьма условно. Сэндвич-панель – конструктивно завершенный элемент ограждающих конструкций, в то время как кассетные и двуслойные панели требуют дополнительной сборки на стройплощадке.

Двуслойные применяются преимущественно для отделки фасадов по следующей схеме – слой изоляционного материала, утеплитель, профнастил.

Кассетные, они же каркасные, — это металлические кассеты, в которые вставляется плита утеплителя, с двух сторон крепится профнастил.

Трехслойные – слой утеплителя и обкладки скреплены полимерным клеем методом прессования. Каждая снабжена замковым соединением. Полностью готовы к монтажу.

Заводские и самодельные

Качественные сэндвич-панели производят на автоматизированных линиях, в заводских условиях с обеспечением контроля на всех этапах.

Самодельные – это вовсе не те, которые вы сделаете своими руками. За вас их сделают гаражные умельцы и продадут немного дешевле заводских. Как правило, в процессе ручного изготовления по причине несоблюдения технологии производства, выбора низкокачественных материалов и т.д. страдает качество.

Какие сэндвич-панели лучше?

Теперь вы знаете, какие бывают сэндвич-панели, и как среди них выбрать. А в остальном следует ориентироваться на конструктивные особенности здания, расчеты и рекомендации специалистов.

Успехов в строительстве!

Виды сендвич-панелей — МаксиСтрой-Комплект

По виду в современном строительстве различают Стеновые сэндвич-панели и Кровельные сэндвич-панели

Стеновые сэндвич-панели

Стеновые сэндвич панели — это современный материал для быстрого, качественного и легкого строительства применяются для возведения наружных стен и внутренних перегородок. В основном, стеновые сэндвич панели используются в строительстве зданий и сооружений промышленного, торгового и складского секторов, но в последнее время нашли применение в жилищном строительстве. Использование сендвич-панелей для строительства объектов не только уменьшает время, необходимое на возведение сооружения, но и снижает трудовые и финансовые затраты на строительство.

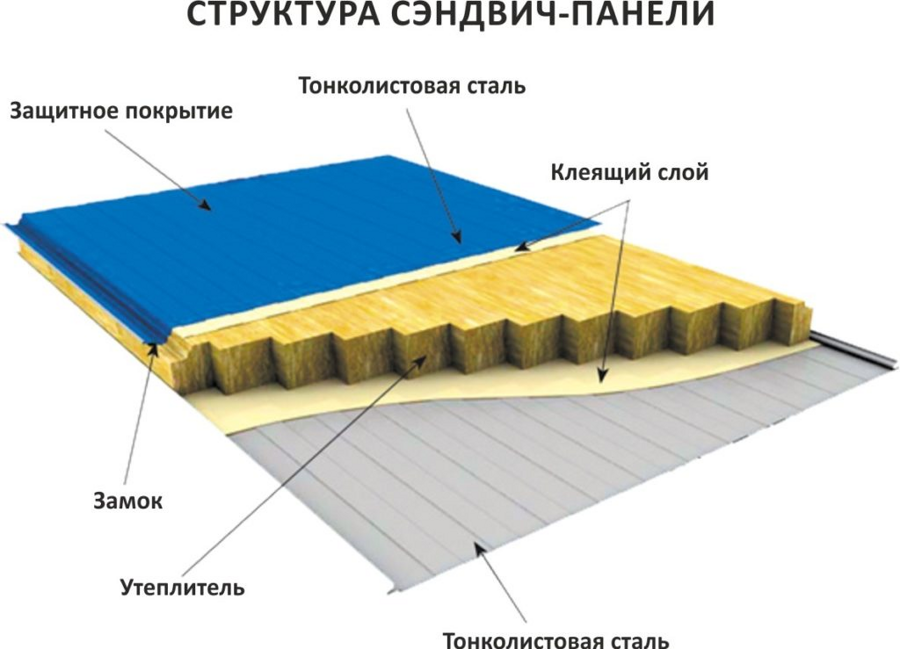

Структура стеновой сэндвич панели

Конструкция стеновых сэндвич панелей имеет трехслойную структуру. Внешние слои состоят из высококачественной оцинкованной стали с полимерным покрытием. Внутренний слой, являясь необходимым элементом тепло – и звукоизоляции, может состоять из различных наполнителей и иметь различные толщины.

Оцинкованная тонколистовая рулонная сталь с полимерным покрытием толщиной 0,5 — 0,7 мм. Применяются различные виды полимерных покрытий, в соответствии с европейским каталогом цветов RAL.
Защитная прозрачная полиэтиленовая плёнка.
Двухкомпонентный полиуретановый клей с высокими адгезивными свойствами
Ламели из минеральной ваты на основе базальтового волокна.
Замковое соединение «Z-Lock».

Размеры стеновых сэндвич панелей

	Панели с минеральной ватой и пенополистиролом	Панели с пенополиуретаном и пенополизоциануратом
Длина сэндвич панелей (м)	1.5 — 20	2-13
Монтажная ширина сэндвич панелей (мм)	1000, 1190, 1200	1150
Толщина сэндвич панелей (мм)	50 — 300	30-220
Толщина металла (мм)	0.5, 0.55, 0.6, 0.65, 0.7	0.45-0.7

Наполнители стеновых сэндвич панелей

В зависимости от назначения и предъявляемых характеристик, внутренний слой сэндвич панелей может состоять из пенополистирола, минераловатной плиты или пенополиуретана.

	Минераловатная плита на основе базальтового волокна — синтетическое волокно, полученное методом расплава минерального сырья — песка и горных пород. По своей структуре схожа с асбестовым волокном, но в отличии от асбеста — безвредна. Обладает прекрасными тепло и звукоизоляционными cвойствами, не горит. Сэндвич панели с утеплителем из минераловатной плиты прекрасно подходят для возведения зданий и сооружений, к которым предъявляются повышенные противопожарные требования.
	Пенополистирол — теплоизоляционный материал, получаемый путем вспенивания полистирола при температурной обработке с добавлением антипирена. Пенополистирол обладает превосходными тепло и звукоизоляционными свойствами, а также экологичностью.
	Пенополиуретан (ППУ) -является одним из самых эффективных теплоизоляционных и экологически чистых материалов, используемых в современном строительстве, лёгкий, но достаточно прочный, обладают очень низкой теплопроводностью (0,019 — 0,03 Вт/(м·K)), малой паропроницаемостью, высокой адгезией практически ко всему — к бумаге, металлу, древесине, штукатурке, рубероиду и многому другому
	Пенополиизоцианурат (PIR) – представляют собой гидротеплоизоляционный материал это бесшовная теплоизоляция из класса пенополиуретанов, достаточно новый утеплитель для сэндвич панелей. Главная особенность пенополиизоцианурата заключается в том, что он имеет повышенную термостойкость и практически не горит. Класс горючести PIR Г2, подтверждаемый пожарным сертификатом

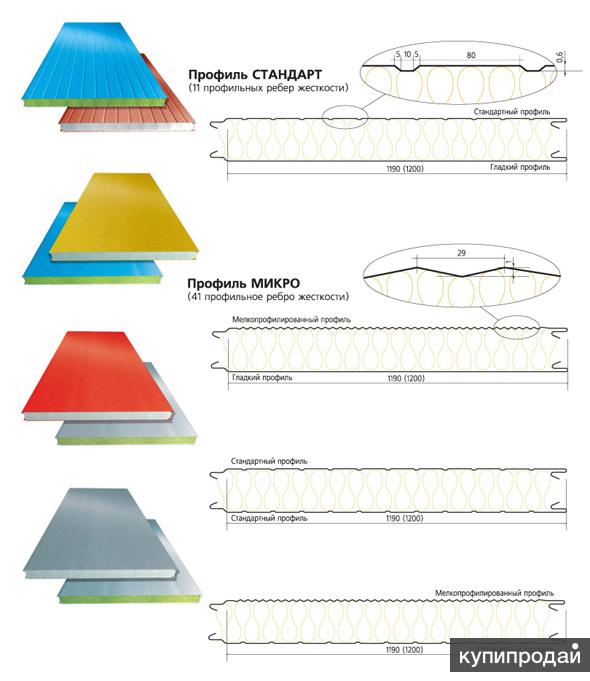

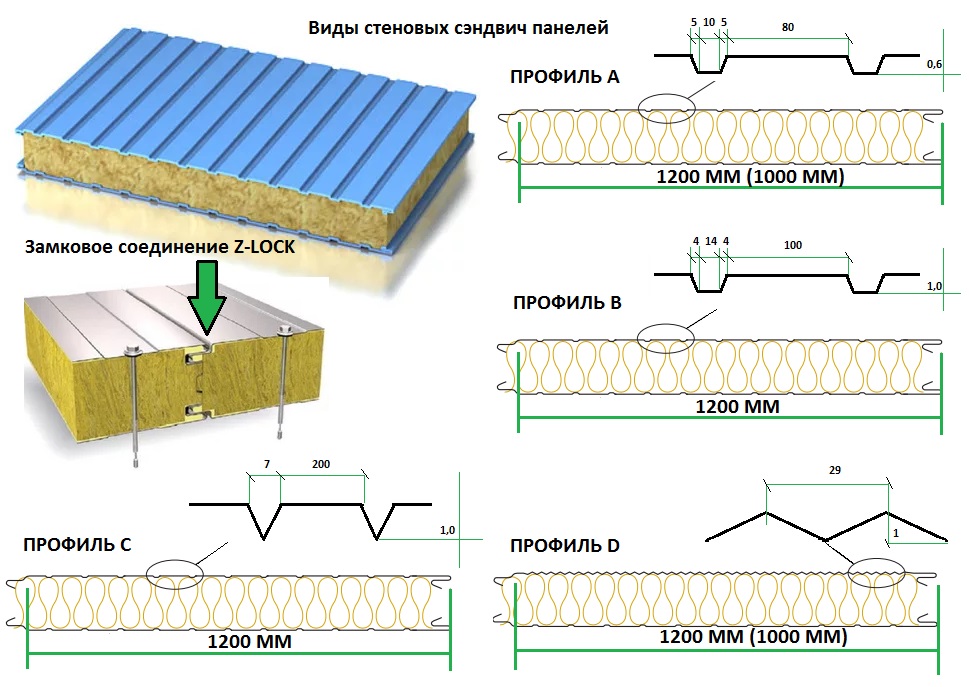

Виды профилирования металлической облицовки стеновых сэндвич панелей

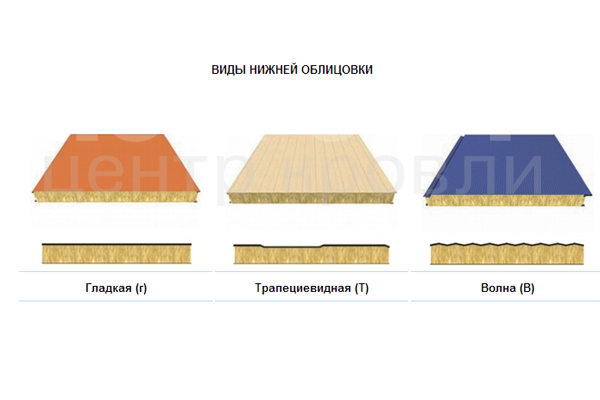

Металлические облицовки стеновых панелей могут быть как гладкими, так и профилированными.

Профиль облицовки может быть разным с внутренней и наружней стороны панели. Гладкий профиль не рекомендуется для сэндвич панелей с большой длиной, т.к. при монтаже легко повредить такую поверхность панели.

Кровельные сэндвич-панели

Кровельные сэндвич-панели применяют для покрытия кровли здания. Преимущественно, их применяют при строительстве производственных, торговых и складских помещений. Строение кровельной сэндвич панели идентично стеновой. Внешняя стальная поверхность кровельной сэндвич панели имеет прекрасное антикоррозийное покрытие и обладает высоким сопротивлением к агрессивным кислотным средам и УФ-излучению. Внешняя металлическая обкладка профилируется только глубоким профилем, а вот внутреннюю можно выбрать. Ознакомиться с видами профилей сэндвич панелей Вы можете в разделе «Техническая информация».

Структура кровельной сэндвич панели

Оцинкованная тонколистовая рулонная сталь с полимерным покрытием толщиной 0,5 — 0,7 мм. Применяются различные виды полимерных покрытий, цвет которого можно выбрать в соответствии с европейским каталогом цветов RAL.

Прозрачная полиэтиленовая плёнка на обеих облицовках панели — выполняет защитные функции.
Замковое соединение — «Roof Joining» (ROOF J). Основное преимущество кровли из кровельных сэндвич панелей заключается в их механическом соединении, задачей которого является отвод воды от узла стыков. В качестве соединения кровельных сэндвич панелей используется классический замок – Roof Joining (ROOF J). Такой замок обеспечивает надежную теплоизоляцию и герметичность стыка.
Двухкомпонентный полиуретановый клей с высокими адгезивными свойствами, производства фирм Apollo Adhesives (Англия) и Leeson Polyurethanes Ltd. (Англия).
Заполнитель гофры — трапециевидная ламель из пенополистирола.
Наполнитель сэндвич панели — ламели из минеральной ваты на основе базальтового волокна.

Размеры кровельных сэндвич панелей

	Панели с минеральной ватой и пенополистиролом	Панели с пенополиуретаном и пенополизоциануратом
Длина сэндвич панелей (м)	1.5 — 20	2-13
Монтажная ширина сэндвич панелей (мм)	1000	1000
Толщина сэндвич панелей (мм)	50 — 300	60 — 140
Толщина металла (мм)	0.5, 0.55, 0.6, 0.65, 0.7	0. 45-0.7

Наполнители кровельных сэндвич панелей

В зависимости от назначения и предъявляемых характеристик, внутренний слой кровельные сэндвич панелей так же как и стеновые может состоять из пенополистирола, минераловатной плиты или пенополиуретана.

Отличие кровельных сэндвич панелей от стеновых

Принципиальное отличие кровельной сэндвич панели от стеновой присутствие высоких ребер, которые придают кровельным сэндвич панелям необходимую жесткость и способствуют лучшему водоотведению, а также использование в качестве наполнителя минеральной ваты более высокой плотности, чем у стеновой сэндвич панели.

Также кровельные панели отличаются стыковочным замком. Соединение кровельных панелей в верхней части осуществляется внахлест — замок Roof Joining (ROOF J), а в нижней — используется замок типа «Z-Lock». Такие особенности соединений обеспечивают высокую степень прилегания панелей друг к другу, 100% гидроизоляцию, а также обладают тепло- и звукоизоляцией.

Различные типы сэндвич-панелей – Epackpolymers.com – EPACK POLYMERS

Современный вариант как для жилых, так и для промышленных зданий, сэндвич-панели представляют собой композитные компоненты, которые можно использовать для изготовления полов, поверхностей стен и крыш. Также называемые экранированными панелями, сэндвич-панели содержат изоляционный слой, называемый сердцевиной, «зажатый» между двумя структурными слоями. Хотя сэндвич-панели на самом деле были коммерчески предпочтительными, учитывая, что 1970-х годов за их превосходную тепловую эффективность, энергоэффективность и долговечность по сравнению со стандартными зданиями с деревянным каркасом, идея теплоизоляционных панелей действительно восходит к 1930-м годам.

Благодаря усовершенствованию конструкционных материалов сэндвич-панели ушли далеко вперед от своих ранних прототипов. В настоящее время эти панели могут быть изготовлены так, чтобы выдерживать множество внутренних и внешних проблем, что делает их популярным выбором как для внутреннего, так и для наружного использования, включая стены, фасады, потолки и кровельные системы. Воздухонепроницаемые сэндвич-панели также являются отличным выбором для строительства холодильных камер, которые требуют тщательного соблюдения внутренних климатических условий для безопасного хранения чего угодно, от продуктов питания до лекарств. Характеристики сэндвич-панелей варьируются в зависимости от продуктов, используемых для их сердцевины, а также для внешних слоев, обычно называемых обшивкой.

В настоящее время одними из самых популярных материалов для наполнителя являются вспененный полистирол ( EPS ), экструдированный полистирол ( XPS ), полиизоцианурат ( PIR ), полиуретан ( PUR ), минеральная вата ( МВт). ). Хотя у каждого материала есть свои преимущества и недостатки, наполнители PIR и PUR, как правило, гораздо более устойчивы к воде и огню, чем наполнители EPS или XPS, а также более долговечны, чем минеральная вата или другие материалы. Плиты по обе стороны от сердечника также можно найти в различных вариантах, наиболее популярными из которых являются листовой металл, алюминий, OSB, фанера, фибробетон или оксид магния (MgO). Здесь также необходим выбор материала, так как OSB, фанера и композитные панели обшивки дома не обладают такой же степенью огнестойкости, влагостойкости и устойчивости к проникновению плесени, а также упругости, как сэндвич-панели. с листовым металлом.

Независимо от используемых продуктов, одним из главных преимуществ сэндвич-панелей является то, что их гораздо быстрее монтировать по сравнению со «сборными» системами, состоящими из нескольких частей. Вместо того, чтобы требовать детального возведения стен и кровли — процесс, который подвержен задержкам и ошибкам в строительстве — сэндвич-панели предварительно проектируются на заводе как однокомпонентные системы, требующие очень мало времени и энергия, которую нужно построить. Впоследствии это приводит к значительной экономии затрат на работу, время, а также стоимость продукции для строителей дома.

Поставка Несколько типов сэндвич-панелей и их характеристики

сэндвич-панели из полистирола

Являясь своего рода новым типом многофункционального строительного материала, он состоит из стальных листов с обеих сторон и полистирола. Они склеиваются высокотемпературным клеем при высокой температуре и давлении с помощью автоматической формовочной машины.

Легкий собственный вес: 10-14 кг/кв.м, простота установки (кран не нужен), короткие сроки строительства и низкая стоимость.
Большая нагрузка: Используется в качестве опорной конструкции и защитного устройства благодаря своей высокой жесткости.
Гибкость в использовании: Контролируется компьютером на непрерывной сборочной линии, длина может быть выбрана по вашему желанию.
Тепло- и звукоизоляция: Средняя теплопроводность не менее 0,04 Вт/м. К.

Полиуретановая сэндвич-панель

Являясь разновидностью многофункционального строительного материала нового типа, она состоит из стального листа с обеих сторон и полистирола. Они склеиваются с помощью высокопрочного клея при высокой температуре и давлении на автоматической формовочной машине.

Легкий собственный вес: 10-14 кг/кв.м, простота установки (кран не требуется), короткие сроки строительства и низкая стоимость.
Большая нагрузка: используется в качестве опорной конструкции и защитного устройства из-за его характеристик высокой жесткости.
Гибкость в использовании: Контролируется компьютером на непрерывной сборочной линии, их длина может быть выбрана по вашему желанию.
Тепло- и звукоизоляция: Средняя теплопроводность не менее 0,04 Вт/м. К.

Сэндвич-панели из минеральной ваты

Сэндвич-панели из минеральной ваты изготавливаются из двухслойных атмосферостойких стальных пластин с цветным покрытием или других металлических пластин и сжатой минеральной ваты, которая является лучшим огнеупорным материалом. Он подходит для различных крыш и стен, относящихся к крупногабаритным заводским зданиям, складам, выставочным залам, морозильным камерам, цехам по очистке и т. Д., Которые обеспечивают поддержание температуры, теплоизоляцию, несущую способность, устойчивость к атмосферным воздействиям, богатую красочность и хорошее качество. появление.

Сэндвич-панель из полиуретана

Сэндвич-панель из полиуретана Характеристики:

Легкий вес: всего 10–14 кг/м2, установка удобна и гибка; Не требует больших подъемных устройств и, таким образом, снижает затраты на строительство.
Высокая прочность и большая жесткость обеспечивают пригодность для несущих конструкций, а также для несущих и защитных конструкций.

Хорошая теплоизоляция и сохранение температуры: средняя теплопроводность составляет 0,023 Вт/м. К.
Прекрасная огнеупорность: Тест национального центра контроля качества для огнеупорных строительных материалов, все его индексы достигают класса B1 и класса A GB8624 соответственно.
Гибкое применение: Поскольку непрерывная производственная линия управляется компьютерной системой, длина указанных составных листов будет определена и выбрана в соответствии с требованиями проектирования, условиями транспортировки и установки.
Можно выбрать различную толщину композитных панелей в соответствии с расчетной несущей способностью и расстоянием между прогонами.
