Ответы на частые вопросы — по винтовому дровоколу.



1. Какой нужен двигатель?

  Двигатель желателен не менее 2 кВт, чем больше мощность, тем выше производительность.

Необходимо учесть тип подключения к сети 220 или 380 V, если вы используете сеть 220V, то электродвигатель мощностью 2 кВт 380 V запущеный в работу через конденсаторы, потеряет в производительности 25 % так как в этом случае:  2 кВт = 1,27кВт.



 Идеальный вариант это иметь возможность подключения к сети 380 V.

Но, если у вас нет возможности подключить электродвигатель к сети 380V — то можно собрать дровокол на системе шкивов,  тем самым компенсируя потерю мощности электродвигателя на конденсаторах, который подключен к сети 220 V.



 Вес двигателя для электрического дровокола важен — чем тяжелее, тем надёжнее, т.к. китайский производитель использует проволоку меньшего диаметра, а отсюда вес и ненадёжность при перегрузках.



 Рекомендуем для запуска в работу двигателя 380 V от сети 220 V использовать частотный преобразователь, заместо устаревших конденсаторов т.к не будет потери мощности и увеличится крутящий момент.



Обязательно смотрите на шильдике электродвигателя режим работы:



 S1 – Продолжительный: РЕКОМЕНДУЕМ ИСПОЛЬЗОВАТЬ!

В режиме работы электродвигателя S1 агрегат продолжительное время работает от сети напряжения с неизменной нагрузкой. Постепенно разогревается до рабочей температуры, а параметры работы остаются неизменными. Большинство общепромышленных электродвигателейимеют именно такой, режим работы.





Мы не рекомендуем подключать электродвигатель больше 5 кВт к сети 220v, так как это может привести к выходу из строя систем защиты (пробки, автомат, предохранители).



Как мы видим не все электродвигатели могут подойти для сборки станка винтового дровокола

, самый оптимальный режим S1 – Продолжительный.



Совет: — Если у вас есть старый двигатель без маркировочной таблички-шильдика, то установить его характеристики, помимо электрических параметров и замеров обмоток, можно по габаритам, измерив расстояние от пола до центра вала (80, 90, 100, 112 мм и т.д.), диаметр вала (22, 24, 28, 32 мм), длину вала (50, 50, 60, 80 мм) и его вес (это важно! – 12; 15; 23, 25, 27, 39, 43, 49 кг),

а затем по доступным таблицам определить наименование двигателя.



Например: замеры получились следующие:

до центра вала 112 мм,

вал 32х80 мм, вес 43 кг,

по таблице это двигатель АИР112МА8 на 2,2 кВт, 750 об./мин.,

а если вес 49 кг, то это двигатель на 3 кВт.

Можно замерить диаметр и длину всего двигателя.



А вот на 220 или 380 V можно понять по количеству выводов проводов, если только 3, то это на 380 В, если 6, то 380 V и на 220 V, соединив обмотки треугольником.



2. Какие должны быть обороты двигателя для винтового дровокола?

 Обороты двигателя не критичны, рекомендуются в диапазоне от 600 до 1500 оборотов в минуту.

  Если у вас мотор в пределах от 1500

 до 3000 об/мин, то рекомендую снизить обороты и заодно увеличить крутящий момент — «силу вкручивания» установкой шкивов или маховиков.



  Например: если использовать ведущий-малый шкив Ø 100 мм и ведомый-большой Ø 250 мм

  Например если использовать шкивы из нашего комплекта для сборки дровокола, то скорость уменьшится т.к Ø 250 мм\Ø 100 мм = 2,5 раза, усилие «крутящий момент» возрастет на эту же величину 2,5 раза + сила инерции на ведомом шкиве-маховике.





3. Как правильно подобрать винтовой конус?

 Как правило, это это зависит напрямую от нескольких факторов:

• 1) Планируемый объем заготовки дров.
• 2) Мощность и тип ДВС или электродвигатель.

 Конус внешним диаметром 55 мм подойдет для тех у кого объем заготовки дров не большой и в качестве привода электродвигатель мощностью не меньше 2 кВт так-же собранный дровокол через систему шкивов,  или с тяжелым маховиком на прямую.

 Конус внешним диаметром 75 мм подойдет для малого и среднего объема заготовки дров, а в качестве привода бензиновый мотор или электродвигатель мощностю больше 2 кВт, а также собранный дровокол через систему шкивов!

 Конус внешним диаметром 100 мм уже подойдет для большого или промышленного объема заготовки, а в качестве привода мощный бензиновый двигатель или трактор через ВОМ!



4. На сколько хватает конуса морковки?

Дровокола-морковки Ø 75 мм хватает на 200 — 300 кубов дров сырой древесины «береза» из практики.



5. Как повысить производительность заготовки дров?



6. В чем плюс конуса дровокола с двухзаходной резьбой?

Не нужно толкать и упираться в чурбак, при насаживании чурбака на винтовой конус, как например при использовании однозаходной резьбы.





Определение двухзаходной резьбы.





❗ Важно: при поломке носика кончика дровокола с однозаходной резьбой конус дровокола не пригоден к дальнейшей эксплуатации.

С двухзаходной резьбой, при обломе кончика дровокол пригоден к восстановлению, необходимо лишь заточить две ленты резьбы, как у сверла и продолжить эксплуатацию дровокола.

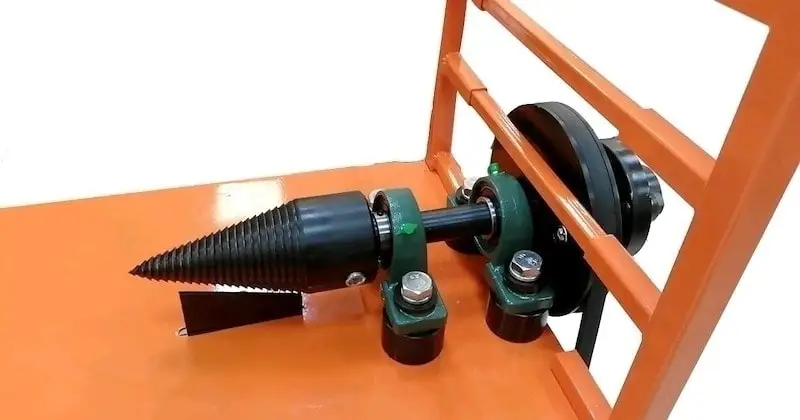

7. Какие подшипники используют для сборки дровокола?

На данный момент мы поставляем подшипниковые узлы трёх типов:

• Подшипниковый узел UCP206
• Подшипниковый узел UCP207
• Подшипниковый узел PU1

Подшипниковый узел UCP206 самый распространенный, материал корпуса изготовлен из чугуна, также присутствует пресс масленка на корпусе для смазки подшипника.

• Масса подшипникового узла 1.25 кг
• Диаметр отверстия под вал 30 мм
• Купить UCP206 можно тут!



Подшипниковый узел UCP207

 имеет более крепкий чугунный корпус, в остальном схож с UCP206

• Масса подшипникового узла 1.58 кг
• Диаметр отверстия под вал 35 мм
• Купить UCP207 можно тут!



Подшипниковый узел PU1 он же «поросёнок» изготовлен из цельного металлического круга, тем самым гарантируя большую жёсткость всей конструкции. Поставляется в собраном варианте с валом и конусом 75 мм или без него.

• Масса подшипникового узла в сборе 10.8 кг
• Диаметр отверстия под вал 30 мм
• Приобрести PU1 — «поросёнок».





8. Какая используется сталь для изготовления винтовых конусов?

Для производства комплектующих для винтовых дровоколов мы используем конструкционную углеродистую сталь 45, которую так же используют в производстве и изготовлении деталей таких как коленчатые валы, цилиндры, шпиндели, шестерни. Тем самым гарантируя, что наше изделие прослужит вам долгие годы облегчая заготовку дров.



9. Чурбаки и комли колоть в Горизонтальном или Вертикальном положении?

Чурбаки всегда должны стоять ❗ вертикально, когда колите.



Если чурбаки колоть горизонтально, то нагрузка будет приложена на ось в вертикальном направлении, вызывая многотонную нагрузку на вал и кончик, которая в конечном итоге со временем сломает вал, подшипники либо кончик конуса дровокола













10. На какой высоте разместить конус над станиной и как разместить рассекатель под конусом?

 Кончик конуса дровокола от рабочей поверхности должен быть на расстоянии 60 — 120 мм в высоту. Чем ниже расположен конус, тем легче электродвигателю или мотоблоку.

Совет: Колоть можно и не в середину чурбака. Тем самым постепенно, раскалывая чурбак с краев.

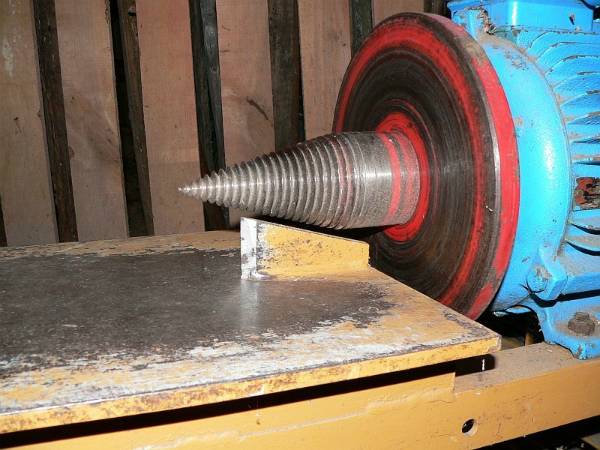

Для облегчения работы двигателя и обеспечения безопасности проведения работ, что бы исключить попадание древесины под конус, целесообразно под конус разместить клин-рассекатель таким образом:





Продолжительная работа без рассекателя под конусом, приведет к поломке вала либо, обломит кончик конусного дровокола!









11. Как определить направление резьбы дровокола «морковки» по вращению вала?

Если у вас электро-двигатель, то изменить направление вращения, не сложно путем перестановки полюсов-проводов местами при подключении электродвигателя и вал будет вращаться в противоположную сторону.



Если у вас Двигатель Внутреннего Сгорания «ДВС» (вал ДВС вращается против часовой стрелки)  — от мотоблока, то нужно решить в какую сторону, у вас будет вращаться вал с морковкой, ведь вращение будет зависить от того с какой стороны, вы смонтируете вал с морковкой относительно большого-ведомого шкива.

Если вы отбираете мощность через Вал Отбора Мощности «ВОМ» трактора, и агрегатируете с трактором по средством карданного вала, то как правило  99 % это направление резьбы левое, т.е вал вращается по часовой стрелке.

Дровокол Винтовой

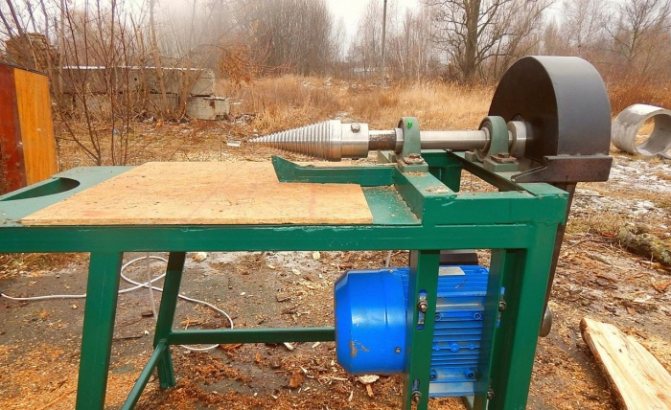

Конструктивно колун для дров состоит из станины, высотой 80 см, для комфортной работы не нагибаясь.

На станине установлен однофазный электродвигатель на 220 вольт, с частотой вращения 3000 оборотов в минуту.

На вал электродвигателя насажен тяжелый маховик, вторым концом опирающийся на подшипник.

На противоположную электродвигателю сторону маховика установлен раскалывающий конус.

Для безопасной работы маховик закрыт защитным кожухом.



Кинетическая энергия, запасенная тяжелым маховиком, позволяет раскалывать самые «сложные» поленья, без существенной нагрузки на электродвигатель.





Более мощные винтовые дровоколы на 380 вольт



Винтовой Дровокол с электродвигателем 4 кВт	60 000р.
Винтовой Дровокол с электродвигателем 5. 5 кВт	68 000р.
Винтовой Дровокол с электродвигателем 7,5 кВт	73 000р.
Винтовой Дровокол с электродвигателем 11 кВт	78 000р.



Конструктивно, дровоколы на 380 вольт отличаются только размерами. Дровоколы мощностью 7,5 кВт и более, поставляются без маховика.





Для заказа Винтового Дровокола напишите нам через форму обратной связи или позвоните по телефону +7 9600 304 888



Доставляем по России, Белоруссии, Казахстану, Кыргызстану, Армении через транспортные компании.

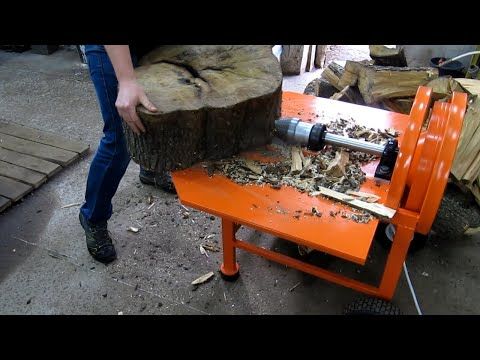

Видео работы Винтового дровокола:













Дровокол винтовой 150мм для трактора/комплект ZW2U-150K2

Счет

Настройки

Тип шнека

с заменой наконечника (закрепленная)

Диаметр шнека

170 мм125 мм150 мм100 мм 90 мм 80 мм

Тип

Universalfor Tractorfor Emerge Motor

Версия

Super Strongstrong

Версия

Super Srenge Srenge

.0006 Размер

универсальный

228,70 $ (скидка 3% при покупке комплекта)

219,80 $

/ 1 шт.

брутто

12345 более

В комплекте

Модель: ZW2U-150K2

Комплект ZW2U-150K2 предназначен для сборки винтового дровокольного станка с приводом от трактора через вал отбора мощности. Комплект основан на двух самоустанавливающихся подшипниках типа UCP207, конус крепится к валу с выходом типа 35А диаметром 35 мм, комплект имеет выход для стандартного вала передачи мощности, используемого в сельскохозяйственных тракторах, 6 зубьев, 1 и 3/8. дюйм. В комплект входит шнек для дров (со сменным наконечником, фиксируемым штифтом) диаметром 150 мм, который является лучшим выбором для изготовления профессиональных промышленных дровоколов. Конус 150 мм состоит из самого популярного конуса 80 мм и накладки, увеличивающей его диаметр до 150 мм. Комплект, содержащий этот конус с накладкой, является оптимальным решением для требовательных клиентов при раскалывании больших блоков древесины диаметром более 40 см. Двухступенчатый угловой конус справится даже с самой корявой древесиной. Конус снабжен сменным наконечником, который фиксируется цельным штифтом, чтобы наконечник не выпадал при смене вращения, а наоборот.

Технические данные

Ожерель прочность и долговечность

Диаметр шнека: 80мм

Длина шнека: 230мм

Длина рабочей части: 175мм

Диаметр отверстия под вал:053 35 мм

Крепление шнека на валу: два винта М12 , что обеспечивает правильную работу в обоих направлениях

Глубокая левая резьба шнека острой формы обеспечивает легкое завинчивание в древесину

5 Наконечник блокируется штифтом диаметром 12 мм! , делает соединение очень прочным

Рекомендуемая скорость шнека: 400-600 об/мин

---

КОМПОНЕНТЫ ШНЕКА:

Корпус шнека (1):

[K-S080K2-35A]

• Длина корпуса: 140 мм
• Длина рабочей части корпуса: 5 5 254 мм наконечник: пружинный штифт 12мм!!

Сменный наконечник:

[SWK2]

• Марка материала: экспериментально выбранная хромистая сталь с высокой прочностью0054
• Длина наконечника: 115мм
• Длина рабочей части наконечника: 90мм
• Крепление в корпусе: пружинный штифт 12мм!!
• Советы доступны в непрерывной продаже

Расширение 150 для 80 Ожечь:

[NS080-150]

• Серп. : фи 80 мм
• Диаметр удлинителя: 150 мм
• Длина накладки: 80 мм
• Глубокая левая резьба с острой формой обеспечивает

  легкое завинчивание в древесину

9005 шнек с двумя крепежными винтами , обеспечивающими правильную работу в обоих направлениях

---

Базовый комплект:

[ZW2U]

Самоустанавливающийся подшипник:

[UCP207]

• Диаметр отверстия для вала: 35 мм
• Высота подшипника: 93 мм
• Основание — ширина: 48 мм
• База — Длина: 167 мм
• . 6 мм
• Основание — расстояние между отверстиями: 127 мм (регулируемые 3 мм)
• Основание — Диаметр отверстий: FI 17 мм

вата:

[WW2U]

.

[WW2U]

• Gradaally grablemally: . сталь с высокой прочностью
• Длина вала: 370 мм
• Диаметр для подшипников: FI 35 мм
• Диаметр для Auster: Fi 35mm
• Holes для Auster Mouer Mouer Mouer Mouer Mouer Mouertmy Mouer Mou.
• Выход для ВОМ: 6 зубьев, 1 и 3/8 дюйма

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Торговая марка

Форсплит

Символ

ZW2U-150K2

Код производителя

5907532401044

Гарантия

Гарантия 24 месяца

Тип шнека

со сменным наконечником (штифтовым)

Тип комплекта

для трактора

Версия комплекта

Гарантия 24 месяца

Гарантия 24 месяца

Задать вопрос

Если этого описания недостаточно, отправьте нам вопрос по этому продукту. Мы ответим как можно скорее. Данные обрабатываются в соответствии с политикой конфиденциальности. Отправляя данные, вы принимаете положения политики конфиденциальности.

Вопрос

Мнения о Дровокол винтовой 150 мм для трактора / комплект ZW2U-150K2
