Основные параметры винтовой сваи и их влияние на ее выбор

Отдел продаж    8 (4752) 50-43-41, 8 (960) 663-78-17
[email protected]

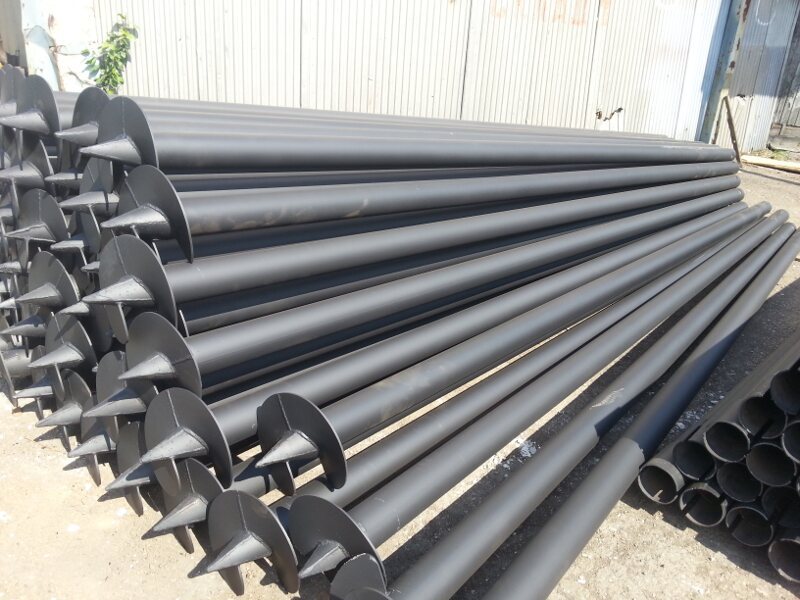

Производимые компанией WINTTEK винтовые сваи имеют следующие параметры:

Диаметр ствола, мм Толщина стенки трубы, мм Диаметр лопасти, мм Толщина лопасти, мм Длина, мм
 57  3,5   200  3  от 1650
 76  3,5   250  4  от 1650
 89  3,5  250  4  от 1650
 108  4,0  300  5  от 1650
 133  4,0  350  5  от 1650
Диаметр ствола винтовой сваи (D1) и толщина стенки трубы (S1).

   Диаметр ствола винтовой сваи – это диаметр используемой в изготовлении трубы. Вместе с толщиной стенки трубы это основные параметры сваи, которые определяют ее нагрузочную способность. Чем больше диаметр и толщина, тем больший вес свая выдержит. Но особенно подчеркиваем — только при правильной установке! Это значит, что свая должна достичь плотных слоев грунта, которые и будут держать вес постройки. Иначе это будет частично уже висячая свая (свая трения), которая рассчитывается по другой методике. В процессе эксплуатации на сваю действует вертикальная нагрузка, она главная. В то же время она испытывает сопротивление на изгиб. Поэтому и здесь диаметр и толщина стенки играют существенную роль. Немного помогает бетонирование. Но не стоит на него надеяться, оно больше для защиты от кислорода и проникновения воды.


Длина сваи (L).

   Длина измеряется от вершины конуса до обреза хвостовика. После выбора диаметра сваи важнейшим является ее длина. Самое главное – наконечник сваи должен находиться ниже глубины промерзания, иначе не справиться с пучинистыми грунтами. Далее повторимся: свая должна достичь плотных слоев грунта. В итоге длина складывается из трех параметров: первый – глубина погружения,  второй — высота цоколя строения, третий – 150 мм на обрезку хвостовика и выведение фундамента в необходимый уровень. Получается, что в Тамбове и области при нормативной глубине промерзания грунта в 1,5 м минимальная длина сваи 2 метра.

Диаметр (D) и толщина лопасти (S).

   Многие думают, что диаметр лопасти винтовой сваи определяет ее способность выдерживать расчетные нагрузки. Неверно. Дело в том, что чем больше диаметр сваи, тем большее сопротивление ей надо преодолеть при закручивании. А опорой служит грунт. Чтобы не разрушить структуру грунта и тем самым обеспечить закручивание, диаметр лопасти увеличивается в соответствии с диаметром сваи.  Толщина лопасти определяется исходя из ее способности выдерживать давление грунта при закручивании, не изменяя формы и не деформируясь.
   Почти все производители предлагают сваи с двумя лопастями. Якобы они выдерживают большую нагрузку. Неверно. Еще раз повторимся: нагрузку держит ствол сваи, а не лопасть, хоть их 2 и более, или если сваи многовитковые. В методике расчетов им нет места. Просто они дороже и… Мы их применяем только в случае, если есть геологические изыскания, и они говорят о наличии плавунов, торфяников и т.п. Их надо пройти до плотных слоев, а это совсем никакая опора… И второй винт помогает сделать это, обеспечивая дополнительную движущуюся силу.
   Лопасть компании WINTTEK имеют зубчатую кромку (патент). Она облегчает работу зимой на мерзлом грунте, да и летом, исходя из опыта монтажа, тоже помогает «захватиться» за грунт, а также разрывает небольшие корни.
   Следует сказать, что диаметр лопасти все же влияет на несущую способность сваи. Это если при монтаже выясняется, что выбранная длина сваи недостаточна, т.к. нужные слои не достигнуты, а Вы решили сэкономить. Винт немного поможет постоять фундаменту без усадки, а вот дальше… Т.е. надо понимать, что винт всего лишь средство доставки сваи на нужную глубину.

Шаг витка.

   Для потребителя этот параметр не имеет значения

, т.к. не влияет на способность воспринимать нагрузку. А вот для монтажников важен — от него зависит, какие усилия надо приложить при завинчивании. В разных грунтах, по идее, надо иметь разные шаги. Но ни один из производителей не может этого себе позволить… Мы, путем проб и ошибок, вывели для себя нечто среднее, а не скопировали параметры сваи у кого-либо. То же самое можно сказать о месте расположения лопасти, угле захода, ее форме, конструкции конуса. Но для своих партнеров мы делаем и нестандартные винтовые сваи в соответствии с их запросами. В т.ч. со смещенным винтом, т. к. оборудование для закручивания свай у всех разное, наработки и опыт монтажа тоже.

   В результате учета всех факторов, расчетов, экспериментов и опыта эксплуатации появилась таблица, которую используют все производители и монтажники винтовых свай.

Тип сваи Несущая способность
1 шт. 		 Рекомендуемый шаг
между сваями		 Применение
Строительная винтовая свая
СВС-57		 От 1 до 1,5 тонны от 0,5 до 2 м Для легких построек, террас, заборов, указателей, дорожных знаков
Строительная винтовая свая
СВС-76		 От 2 до 2,5 тонны от 1 до 3 м Для легких построек, террас, заборов, указателей, дорожных знаков, пирсов
Строительная винтовая свая
СВС-89		 От 3,5 до 4 тонн от 2 до 4 м Для небольших домов (дач), каркасных домов, хозяйственных построек, пристроек, тяжелых заборов, рекламных конструкций, пирсов
Строительная винтовая свая
СВС-108		 От 4 до 6 тонн от 2 до 5 м Для домов из бруса, ангаров, ворот, трубопроводов, опор ЛЭП
Строительная винтовая свая
СВС-133		 От 5 до 9 тонн от 2 до 5 м Для тяжелых домов, трубопроводов, опор ЛЭП

Как заполнять винтовые сваи — бетоном или сухой смесью?

Винтовые сваи заполняют бетоном во время монтажа. Но зачем? А чем заполнять сваи — бетонным раствором? Полусухой или сухой смесью? На эти вопросы мы и ответим в нашей статье!

Зачем заполнять винтовые сваи?

Многие полагают, что заполнение сваи необходимо для того, чтобы утяжелить конструкцию и придать тем самым дополнительную устойчивость при подвижках грунта. Однако это не так: винтовые сваи прочно вкручены ниже глубины промерзания в плотные слои грунта, поэтому и боковое, ни вертикальное давление не повлияет на устойчивость свайно-винтового фундамента.

Для повышения устойчивости и несущей способности фундамента используют металлическую обвязку: уголки, профильные трубы, швеллеры или двутавровые балки, которая связывает свайное поле, превращая его единую конструкцию.

Полость свай заполняют бетоном для того, чтобы влага не скапливалась на внутренних стенках, не вызывала коррозию и не разрывала сваю изнутри при замерзании.

Снаружи винтовые сваи защищены от коррозии только порошковой краской. Внутри сваи металл ничем не обработан, поэтому конденсат может нанести серьезный вред металлоконструкции и существенно снизить несущую способность фундамента.

Установленные винтовые сваи нельзя оставлять пустыми, их обязательно нужно бетонировать. Но чем заполнять сваи — жидким бетоном, полусухой или сухой смесью? Давайте разбираться.

Заполнение свай жидким бетоном

При заливке винтовых свай жидким бетоном образуется довольно много пустот — пузырьков воздуха. В этих пустотах также образовывается конденсат, который разрушает бетон, а затем — стенки трубы. Чтобы избавиться от пузырьков воздуха и сделать смесь однородной, сразу после заливки применяют строительный вибратор.

При вибрировании часть лишней воды, которая содержится растворе для текучести и удобоукладываемости, отслаивается (так называемое цементное молоко). Бо́льшая часть этой воды остается в свае.

Также стоит учитывать, что внутри сваи, закрытой сверху оголовком, бетон высыхает очень медленно. Если в обычной опалубке лишняя влага из бетона испаряется, то в закрытой свае влаге некуда деться. Бетон в полости трубы может высыхать в течение нескольких лет. Соответственно, он регулярно подвергается циклам замерзания/оттаивания

Заполнение винтовых свай полусухим бетоном

Полусухой раствор — с достаточным количеством воды — намного меньше расслаивается при обработке вибратором. Но таким раствором сложно заполнить трубу с малым диаметром (до 89 мм). Воздушных пустот образовывается значительно больше, по сравнению с жидким бетоном.

Полусухая смесь меньше боится расслоения, но при этом трудоемкость значительно увеличивается.

«Мокрая» заливка занимает много времени монтажа, необходимо отмывать инструменты (лопату, воронку). Со временем инструмент попросту выйдет из строя. Чтобы ускорить процесс заливки бетоном, то можно вызвать АБН, однако это дополнительные денежные траты.

Сухая засыпка винтовых свай

Сухая смесь в трубе остается в первоначальном состоянии очень долгое время. Цемент в трубе «вытягивает» влагу из воздуха, не позволяя образовываться конденсату на протяжении нескольких лет.

Плотность сухой засыпки значительно выше, по сравнению с жидкой, поэтому воздуха в трубе остается очень мало.

Кроме этого, для заполнения трубы сухой смеси не требуются дополнительные инструменты — смесь можно засыпать прямо из мешка.

Подведем итог

Итак, что мы узнали из статьи:

Винтовые сваи заполняют бетоном для того, чтобы увеличить несущую способность свай?

Нет! Заполнение полости свай необходимо для того, чтобы вытеснить воздух и защитить тем самым внутренние стенки трубы от коррозии. Для увеличения несущей способности свайного фундамента используют металлическую обвязку.

Чем заполнять полость винтовой сваи?

Жидкий бетон. В смеси образуются полости воздуха, в результате чего снижается способность защиты от образования влаги. При устранении воздушных пузырьков жидкий бетон расслаивается и образуется так называемое бетонное молоко. В закрытом пространстве бетон будет высыхать несколько лет. Также для заливки требуются дополнительные инструменты, такие как лопата и воронка, а иногда и тяжелая техника (АБН).

Полусухая смесь. Не пригодна для заполнения свай малого диаметра. Воздушных карманов образуется еще больше, чем у жидкого бетона. Очень трудозатратный процесс, в результате которого инструменты требуют регулярной очистки и в скором времени попросту выйдут из строя.

Сухая смесь. Плотность значительно выше, по сравнению с жидким бетоном и полусухой смесью, поэтому внутри трубы остается очень мало воздуха (кислорода). Цемент «вытягивает» из воздуха влагу, не позволяя конденсату образовываться на внутренних стенках. В герметичной свае смесь остается сухой в течение многих лет. Для засыпки внутрь трубы не требуются дополнительные инструменты. Основную функцию — вытеснить воздух (кислород) из трубы — и предотвратить образование конденсата на стенках, сухая смесь полностью выполняет.

Общие сведения о фитингах для труб. Типы фитингов для труб, материалы и области применения

Фитинги для труб — это компоненты, используемые для соединения секций труб вместе с другими продуктами для контроля жидкости, такими как клапаны и насосы, для создания трубопроводов. Общее значение термина «фитинги» связано с теми, которые используются для металлических и пластиковых труб, по которым проходят жидкости. Существуют также другие формы фитингов для труб, которые можно использовать для соединения труб с поручнями и другими архитектурными элементами, где не требуется герметичное соединение. Фитинги для труб могут быть сварными или резьбовыми, механически соединенными или химически склеенными, чтобы назвать наиболее распространенные механизмы, в зависимости от материала трубы.

Типы фитингов для труб: Ассортимент фитингов для труб, включая тройники и заглушки.

Изображение предоставлено Cegli/Shutterstock.com. Поэтому термин «фитинги для труб» иногда будет упоминаться в контексте труб, а также труб. Хотя по форме они похожи на трубные фитинги, фитинги редко соединяются такими методами, как пайка. Некоторые методы перекрывают друг друга, например, использование компрессионных фитингов, но там, где они являются обычным явлением для соединения труб или трубопроводов, их использование в соединениях труб встречается реже. Достаточно сказать, что, несмотря на общие различия, общее использование терминов может отличаться от поставщика к поставщику, хотя они представляют одни и те же товары.

В этой статье основное внимание будет уделено обсуждению типичных фитингов и методов соединения, связанных с жесткими трубами и трубопроводами, с ограниченным описанием фитингов, связанных с гибкими трубками, трубками или шлангами.

Чтобы узнать больше о разновидностях труб, обратитесь к нашему соответствующему руководству по трубам и трубопроводам.

Объяснение трубных фитингов: материалы для фитингов и производственные процессы

Литой и ковкий чугун

Фитинги для чугунных труб относятся к бесступичным и раструбным типам. Бесступичные конструкции основаны на эластомерных муфтах, которые крепятся к внешнему диаметру трубы или фитинга с помощью хомутов, обычно ленточных хомутов из нержавеющей стали, которые сжимают эластомерный материал и образуют уплотнение. Эти конструкции без втулки или без втулки иногда называют резиновыми трубными муфтами или резиновыми сантехническими муфтами, и они особенно популярны для перехода от одного материала к другому — например, от меди к чугуну.

Фитинги с раструбом и втулкой, а иногда и со ступицей и втулкой, сегодня соединяются в основном с помощью эластомерных прокладок, которые устанавливаются внутри раструба и позволяют вставлять гладкий конец трубы или фитинг. Старые системы до 1950-е были зачеканены с использованием комбинации расплавленного свинца и волокнистого материала, такого как пакля. Чугунные трубы иногда соединяют болтовыми фланцами или, в некоторых случаях, механическими компрессионными соединениями. Фланцевые соединения, используемые в подземных установках, могут подвергать трубу осадочным напряжениям, если труба не имеет надлежащей опоры.

Механические компрессионные фланцевые фитинги для железных труб
часто используются там, где труба проходит над землей.

Изображение предоставлено Promus/Shutterstock.com

Несмотря на то, что доступны как фитинги для труб из ковкого чугуна, так и фитинги для труб из ковкого чугуна, улучшенные механические свойства и более низкая стоимость ковкого чугуна вызывают сдвиг в сторону более широкого использования этого материала.

Фитинги для стальных (также известных как «черная труба») и оцинкованных труб, используемых в бытовых и коммерческих сантехнических работах, обычно отливаются и называются «фитингами из ковкого чугуна». Они могут быть оцинкованы. диаметра, в настоящее время они обычно не используются, так как нарезание резьбы на трубах большого диаметра считается излишне сложным.0003

Сталь и стальные сплавы

Фитинги для стальных труб часто выдавливают или натягивают на оправку из сварных или бесшовных труб. В меньших размерах они часто имеют резьбу, соответствующую резьбе на концах трубы. По мере увеличения размеров и давления их часто приваривают по месту либо встык, либо враструб. Фитинги для сварки враструб, обычно кованые, предназначены для труб меньшего диаметра (до NPS 4, но обычно NPS 2 или меньше) и доступны в классах давления 3000, 6000 и 9000, соответствующих Графику 40, 80 и 160. трубка. Муфтовые фитинги привариваются с помощью угловых сварных швов, что делает их менее прочными, чем фитинги, свариваемые встык, но все же предпочтительнее резьбовых фитингов для высокотехнологичных работ.

Необходимость компенсационного зазора в фитинге исключает их использование в пищевой промышленности под высоким давлением.

Фитинги и отрезки труб, соединенные стыковыми сварными швами
, требуют подготовки концов для обеспечения целостности окончательных сварных соединений.

Изображение предоставлено: mady70/Shutterstock.com

Также используются фланцы

, в результате чего фланцевые участки трубы соединяются болтами. Использование фланцев делает возможным разрыв трубопровода для замены клапанов и т. д. Большинство трубопроводного оборудования, такого как насосы и компрессоры, также подключаются через фланцы по той же причине.

Фланцевые фитинги

доступны в нескольких стилях, рассчитанных на давление и температуру. Эти стили включают внахлестку, сварку в горловину, сварку внахлест, кольцевое соединение, резьбовое соединение и надевание. Резьбовой фланец подходит только для приложений с низким и средним давлением. Другие различные приварные фланцы позволяют использовать более высокие давления. Фланцы внахлестку часто используются там, где часто происходят разъединения, поскольку фланец может свободно вращаться, что упрощает выравнивание отверстий под болты. Особым случаем является так называемый глухой фланец, который используется для герметизации конца трубопровода, но позволяет позже подключиться к другой трубе или оборудованию.

Фланцы могут включать несколько различных методов уплотнения прилегающих поверхностей, включая уплотнительные кольца, уплотнительные кольца и прокладки. Уплотнительные кольца обеспечивают особо плотное соединение и при той же нагрузке на болт, что и плоская прокладка, могут противостоять более высокому давлению.

Прежде всего, три стандарта регулируют фланцы труб. ASME 16.5 определяет фланец ANSI, наиболее часто используемый фланец. ASME B16.47 охватывает две серии, A и B, которые представляют собой изделия большого диаметра. Фланцы серии A тяжелее и толще, чем серии B, для того же давления и размера. Фланцы серии B обычно выбирают для ремонтных работ. ASME B16.1 определяет фланец AWWS, но он предназначен только для фланцев, используемых в системах с питьевой водой при атмосферных температурах. Кроме того, существует так называемый фланец промышленного стандарта, который не определяется руководящим органом, а вместо этого отражает историческую практику. Размеры этих фланцев соответствуют ASME B16.1, стандарту для фланцев и фланцевых фитингов из чугунных труб классов 25, 125 и 250.

Фланцы с приварной шейкой привариваются встык к аналогично подготовленным концам труб
для получения фланцевых концов с эквивалентной целостностью сварной трубы.

Изображение предоставлено: Golf_chalermchai/Shutterstock.com

Трубные фитинги из нержавеющей стали

могут использоваться в санитарных целях, таких как пищевая и молочная промышленность, и обычно оснащены быстроразъемными зажимами, позволяющими демонтировать линию для внутренней очистки. Фланцы для этих зажимных систем доступны в виде привариваемых элементов или, во многих случаях, в виде тройников, тройников и т. д. с фланцем, встроенным в фитинг.

Секции металлических труб также могут быть соединены и собраны как трубопроводы с использованием трубных муфт и других стандартных трубных фитингов с резьбой, таких как металлические торцевые заглушки для труб или 180-градусные колена.

Цветные металлы

Алюминиевые фитинги

обычно отливают. Они доступны во всех тех же формах или формах, что и стальные фитинги. Доступны алюминиевые резьбовые фитинги, такие как колпачки или ниппели, а также фитинги, которые представляют собой сочетание стилей резьбового соединения и соединения под сварку встык. Также существуют варианты сварки внахлест. Для сварки алюминиевых фитингов обычно требуется процесс MIG или TIG.

Алюминиевая труба

также является популярным выбором для создания поручней, и доступно множество фитингов для конструкционных применений, как свариваемых, так и надеваемых/зажимных.

Фитинги из красной латуни

, такие как латунные патрубки для труб, доступны в соответствии с диаметром трубы, и их часто собирают пайкой или пайкой.

Бетон

Фитинги для бетонных труб

доступны в различных стилях, подходящих для их применения в крупных гражданских проектах, таких как управление ливневыми стоками. Помимо типичных соединений звездой, специализированные фитинги включают порталы для служебных отверстий и различные стили хранилищ. В типичных соединениях используются концы фитингов с заплечиками, которые сопрягаются с ответными частями приемных труб. Резиновая прокладка обеспечивает герметичность соединения.

Пластик

Фитинги для пластиковых труб

доступны как со сваркой враструб (иногда называемой сваркой растворителем), так и с резьбой, причем первый вариант является наиболее распространенным. Фитинги для сварки враструб предназначены для химической сварки на месте, что делает установку быстрой и простой. Пластиковые трубы обычно монтируются всухую, а затем маркируются, так как растворитель, используемый для их соединения, особенно быстро действует. Муфты обычно используются для соединения и соединения прямых участков трубы вместе.

Фитинги

доступны в стандартных формах и стилях и с размерными диапазонами материалов, обычных для пластиковых труб, включая ПВХ, ХПВХ, ПЭ, РЕХ, ПП и АБС.

Обычные фитинги для труб из ПВХ включают переходники, отводы, заглушки, тройники, тройники, муфты, соединения и крестовины, и это лишь некоторые из них. Стандартный профиль поперечного сечения для большинства труб или фитингов из ПВХ — круглый, но доступны и другие формы профилей, например, квадратные фитинги из ПВХ. Однако эти альтернативные профили фитингов обычно связаны с трубой из ПВХ, предназначенной для конструкционного использования, например, для ограждений, перил или использования в качестве мебели, и не связаны с трубой из ПВХ, предназначенной для работы с жидкостями. Помимо ПВХ, для конструкционной арматуры могут использоваться и другие материалы, например, фурнитура для перил из оцинкованной трубы.

Другие фитинги из ПВХ включают конструкции с зазубренными вставками, которые предназначены для использования с трубками и вдавливаются в трубку и закрепляются лентообразными зажимами.

Фитинги из CPCV

, а также фитинги из ABS (акрилонитрил-бутадиен-стирол) также обычно соединяются фитингами, свариваемыми растворителем. Также широко доступны подходящие переходники для смены типа материала, например, с ХПВХ на латунь.

В некоторых случаях, когда используются пластиковые трубы, например, в сантехнике для слива раковины, некоторые приспособления для труб, такие как p-образные сифоны, могут быть соединены с помощью резьбового соединения с использованием нейлоновых шайб и стопорной или стопорной гайки. Эта функция облегчает разборку для устранения засоров.

Фитинги для полиэтиленовых труб и фитинги для полипропиленовых труб обычно доступны как с резьбовыми, так и с зазубренными соединениями, а также доступны варианты сварки враструб или с плавлением. Точно так же фитинги для труб ПДВФ выпускаются с раструбными или резьбовыми соединениями.

Там, где требуется воздухонепроницаемое или водонепроницаемое уплотнение, можно использовать нейлоновые фитинги для труб, которые можно использовать с нейлоновыми трубками или трубами, а также с другими типами пластиковых или металлических труб.

Стекло

В некоторых специализированных технологических процессах с жидкостями используются стеклянные трубы и фитинги. Боросиликатное стекло предлагает несколько ключевых преимуществ по сравнению с альтернативными формами трубопроводных систем. Материал имеет высокую чистоту, поэтому не загрязняет технологические жидкости. Естественная прозрачность стекла позволяет контролировать процесс по мере необходимости, а гладкая поверхность предотвращает образование накипи или других остатков на внутренней поверхности трубы.

Лабораторные приложения также могут часто использовать стеклянные трубки и фитинги из стеклянного профиля.

Стеклянную трубу

не следует путать с трубами со стеклянным покрытием, которые правильнее называть трубой со стеклянным покрытием.

Керамическая глина

Фитинги для стеклокерамических труб доступны в типичных конфигурациях, необходимых для канализационных систем. Как и в случае с чугуном, для этих фитингов обычно используется раструбное соединение с уплотнительным кольцом или прокладкой, используемой для герметизации соединения.

Типы трубной арматуры: применение и промышленность

Выноски

Резьбовые фитинги соответствуют стандартному формату на чертежах. Номинальный размер стоит перед описанием. Когда два или более конца фитинга имеют разные размеры, размер участка предшествует размеру ответвлений, или для редукционных фитингов наибольший размер предшествует наименьшему размеру. Таким образом, 1 x 1 x 3/4 Street Tee; Y-образный изгиб 1 x 1x 3/4 45°; крест 1 х 3/4 х 1/2 х 1/4; и так далее. Размер резьбы на резьбовых фитингах будет соответствовать номинальному размеру резьбы трубы, как указано ANSI.

Типы резьбы

В большинстве труб используются резьбовые фитинги, соединения которых обычно характеризуются одной из следующих систем:

  • Трубная резьба по американскому национальному стандарту (NPT)
  • Трубная резьба Британского стандарта (BSPT)

Основное различие между ними заключается в угле конуса. В системе NPT угол конусности резьбы составляет 60 градусов, тогда как в фитингах с британской стандартной трубной резьбой (BPST) угол конусности составляет 55 градусов. В дополнение к трубным фитингам с конической резьбой, в этих системах также используются фитинги с прямой трубной резьбой, которые не полагаются на конус для герметизации от потери давления или утечек. Как правило, для обеспечения герметичности стыка или соединения требуется подходящий герметик. Большинство трубных фитингов с резьбой рассчитаны на правостороннюю резьбу, но есть некоторые варианты с левой резьбой (LH).

Также доступны фитинги для метрических труб

, идентифицируемые по номинальному наружному диаметру и шагу резьбы. Таким образом, ниппель для метрической трубы M12 x 1,5 будет иметь внешний диаметр 12 миллиметров и шаг резьбы 1,5 ниппеля на миллиметр.

Резьбовые фитинги обычно имеют внутреннюю резьбу. Исключение составляет уличный фитинг, который в случае простого колена имеет одну наружную и одну внутреннюю резьбу. Трубы легко нарезаются в полевых условиях. Соединение резьбовых труб и фитингов может быть облегчено тефлоновой лентой или компаундом для труб. При нанесении компаунда рекомендуется наносить его только на наружную резьбу, чтобы избежать попадания каких-либо загрязнений в трубопровод при сборке соединения.

Типичный 3D-конвейерный рендеринг.

Изображение предоставлено: cherezoff/Shutterstock.com

Схемы трубопроводов обычно представляют собой однолинейные или двухлинейные чертежи, в зависимости от сложности установки. Там, где зазоры узкие, а также для многих трубопроводов заводского изготовления, используется двухлинейный чертеж, на котором размер трубы показан в масштабе. Для более простых установок достаточно однолинейного чертежа с фитингами, клапанами и т. д., обозначенными символически. Чертежи трубопроводов иногда изображают «развернутыми», что предполагает, что вертикальные трубы развернуты в горизонтальной плоскости или наоборот, что позволяет показать всю систему трубопроводов в одной плоскости.

Велдолец

Эти небольшие привариваемые ответвления укрепляют трубу в месте проделанного отверстия, устраняя необходимость в дополнительном армировании. Различные формы этих фитингов доступны под различными торговыми марками, включая стыковые и раструбные фитинги, резьбовые варианты, а также некоторые специальные конструкции, которые позволяют выполнять соединения на коленях и т. д.

Процесс сварки

Концы труб и фланцы подготовлены под сварку встык в соответствии с толщиной стенки трубы. Для стен толщиной 3/4 дюйма или менее стены скошены до прилежащего угла 70°, и между ними оставлен зазор 3/16 дюйма. Сварщик выполняет корневой проход, заполняющий проход (или проходы) и закрывающий проход, часто меняя присадочный материал между проходами. Для большей толщины труба сужается под таким же углом, но только частично вверх по стене. Кроме того, на внутренней стенке отшлифован небольшой задний угол, служащий местом для опорного кольца. Раструбные сварные швы обычно используются для тонкостенных труб. Процедуры сварки изложены инженером в Спецификациях процедуры сварки, и сварщик, выполняющий сварку, должен быть сертифицирован для конкретного процесса. Трубы иногда должны быть предварительно нагреты перед сваркой и термообработаны после, чтобы уменьшить тепловое напряжение.

Накладной фланец приварен спереди (показан) и сзади.
Привинчиваемые фланцы иногда усиливаются аналогичным передним сварным швом.

Изображение предоставлено: 22 августа/Shutterstock.com

Необходимость надлежащей подготовки концов труб и необходимость тщательной подгонки перед соединением фитингов, свариваемых встык, делает использование фитингов под сварку враструб привлекательным. Для фитингов под приварку в раструб не требуется скоса, а сам раструб служит для выравнивания трубы. Единственным особым требованием является то, что труба должна быть немного выдвинута из фитинга, чтобы учесть расширение во время сварки.

Предварительное изготовление секций трубопровода, называемых «катушками», часто выполняется в помещении, где процесс изготовления может быть автоматизирован. Соединения труб могут быть прокатаны на тихоходных токарных станках, чтобы довести работу до сварщика. Можно использовать роботов-сварщиков. Для повышения производительности можно применять такие методы, как дуговая сварка под флюсом.

В качестве альтернативы традиционным сварным трубопроводным системам предлагаются несварные фитинги или соединители для сварных труб. Используя сочетание обжатых механических фитингов с холодной гибкой трубы или трубопровода, это решение устраняет напряжения в трубопроводе в результате операции сварки, снижает затраты и может обеспечить модульную систему, которую легче разобрать или модифицировать по мере необходимости.

Пластиковые трубы и трубы из полиэтилена высокой плотности, в частности, могут быть соединены с помощью тепловой сварки, иногда называемой электромуфтовой сваркой. Трубы могут быть сварены встык или в раструб. Это довольно распространенная практика при монтаже трубопроводов из ПНД большого диаметра. Для выполнения этих сварных швов имеется ряд специализированного оборудования.

Сварочный аппарат для термического соединения секций трубы ПНД.

Изображение предоставлено: Юттана арткла/Shutterstock.com

Как правило, при использовании пластиковых труб и фитингов необходимо учитывать снижение номинальных значений давления в зависимости от размера трубы или фитинга и рабочей температуры. Для материалов из ПВХ и ХПВХ производители рекомендуют снижение номинального давления при температурах выше 73 градусов по Фаренгейту. А для заданной рабочей температуры давление необходимо дополнительно снижать по мере увеличения диаметра трубы или фитинга. Кроме того, использование определенных фитингов, таких как фланцы, соединения или клапаны, может иметь номинальное давление меньше, чем у прямой трубы того же размера.

Формы и стили фурнитуры

Название большинства подходящих фигур говорит само за себя. К общедоступным относятся:

  • колпачки
  • заглушки
  • соски
  • колена
  • тройники
  • тройник
  • кресты
  • союзы
  • втулки
  • переходники
  • адаптеры

Трубные заглушки или колпачки можно использовать для герметизации концов труб. Некоторые формы заглушек высокого давления используются для временной герметизации концов труб, чтобы облегчить испытания под давлением в трубопроводах и сосудах под давлением, устраняя при этом необходимость выполнять обычные сварочные операции для проведения этих испытаний.

Механически обработанная трубная заглушка для использования при опрессовке трубопровода

Изображение предоставлено: Mechanical Research & Design, Inc.



Колена

можно приобрести с изгибами 22-1/2°, 45° и 90°. Обратные изгибы используются для перемещения жидкости с полным изменением направления на 180°. Небольшие отрезки трубы с резьбой называются ниппелями. Втулки используются для изменения диаметра труб, как и переходники. Такие термины, как «уличная» и «служебная», характеризуют фитинги с наружной резьбой. Муфты используются для соединения труб с резьбой без необходимости поворачивать любую трубу. Адаптеры позволяют системе переключаться между материалами, например между пластиковой и металлической трубой.

Отводы труб изготавливаются в соответствии со спецификацией и обычно обозначаются кратным диаметру трубы. Например, изгиб 5D в 10-дюймовой трубе будет иметь радиус изгиба, в пять раз превышающий диаметр. Также указывается угол изгиба.

Фитинги для спринклеров

В системах пожаротушения и спринклерах пожаротушения могут использоваться трубы нескольких разновидностей, чаще всего стальные (черные трубы или оцинкованные трубы), медные трубы или пластиковые трубы (ХПВХ и полибутилен разрешены NFPA).

В случае стальных труб фитинги могут иметь резьбу, сварку или использовать нарезанные или накатанные концевые трубы и соединители, в которых используются кольцевые и кулачковые системы для соединения труб друг с другом. Соединители быстро и легко устанавливаются, исключая стоимость и сложность других методов, таких как сварка. В результате эти кольцевые и кулачковые системы, по-видимому, весьма распространены в этой отрасли.

Соединения с прорезями

обычно разрешены техническими условиями для труб сортамента 40 или выше, где более высокие номера сортамента указывают на увеличенную толщину стенки трубы. Типы соединений труб с катаной канавкой допустимы при любой толщине стенки.

Медные трубки, используемые в спринклерных установках, обычно припаиваются, но ограниченное использование паяных соединений разрешено NFPA 13 для применений, характеризующихся низким риском опасности и малой посещаемостью.

Пластиковая труба

может использоваться в некоторых системах пожаротушения и спринклерных установках в соответствии с NFPA 13. Для ХПВХ соединение с помощью растворителя стандартных фитингов для сварки враструб является обычным методом соединения трубных фитингов из ХПВХ со спринклерной трубой. В жилых помещениях с ограниченным освещением также используются трубы из сшитого полиэтилена (PEX). При использовании пластиковых труб необходимо принять дополнительные меры для обеспечения надлежащей поддержки системы и защиты труб и фитингов от прямого воздействия огня.

Co Атрибуты/атрибуты

Падение давления на коленах и фитингах может быть значительным или незначительным, в зависимости от длины системы. Для длинных пробегов это обычно считается «незначительными потерями». Для систем, содержащих минимальное количество прямых труб, эти перепады играют важную роль. Инженеры-трубопроводчики часто определяют и рассчитывают эквивалентную длину для каждого компонента в системе, чтобы получить теоретическую эффективную длину трубопровода, по которой можно оценить ожидаемое падение системы. Такую информацию можно найти в технических справочниках или у самих производителей.

Дополнительные ресурсы

В дополнение к организациям, которые спонсируют коды для труб и трубопроводов, такие как ASTM, ANSI и ASME, следующие торговые организации могут предоставить полезную информацию о различных трубах специального назначения, изготовлении трубопроводов и т. д.

  • http://www.cispa.org: торговая организация, предоставляющая информацию о чугунных канализационных трубах.
  • http://www.fpi.com: Организация, занимающаяся изготовлением труб и особенно их сваркой.
  • http://www.plasticpipe.org : Организация, занимающаяся пластиковыми трубами.
  • http://www.awwa.org: сайт Американской ассоциации водопроводных сооружений.
  • http://www.opuspiping.org: сайт, разработанный Фондом образования и исследований в области машиностроения (MCERF) в качестве интерактивной онлайн-замены Руководству по установке качественных трубопроводов.
  • http://www.ncpi.org: Торговая организация производителей глиняных труб.

Резюме

В этом руководстве представлены основные сведения о фитингах для труб, их материалах, производстве, конкретных типах, областях применения и особенностях использования. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники или просмотреть сведения о конкретных продуктах.

Сокращения
  • АБС-акрилонитрил-бутадиен-стирол
  • AWS — Американское общество сварщиков
  • DWV — дренаж, отвод и вентиляция
  • MEP — механика, электрика, сантехника
  • NPT — коническая трубная резьба National
  • NPS — прямая трубная резьба National; также Номинальный размер трубы
  • PCCP — цилиндрическая труба из предварительно напряженного бетона
  • PE — полиэтилен (PEX, сшитый)
  • P&ID — схема трубопроводов и приборов
  • ПП—полипропилен
  • ПВХ—поливинилхлорид
  • SDR — стандартное соотношение размеров
  • WPS — Спецификация процедуры сварки
Источники:
  1. https://www. plantservices.com/articles/2010/04mechanicalpipejoints/?start=2
  2. https://www.who.int
  3. https://info.myssp.com/blog/frequently-asked-questions-about-fittings
  4. https://www.myssp.com/product-information/interchange-and-intermix

Прочие трубы Артикул

  • Типы труб из нержавеющей стали
  • Общие сведения о трубах и трубопроводах
  • Принципы гибки труб
  • Трубки из нержавеющей стали
  • Процессы гибки труб
  • Ведущие компании по гибке труб в США
  • Типы фланцев
  • Типы медных труб
  • Общие сведения о трубной арматуре

Больше из оборудования

Как установить новую стальную трубу с резьбой (в 3 шага!)

ByDino Pelle

В нашей предыдущей статье мы показали вам, как снять старую трубу с резьбой , проржавел и нуждался в замене. Это первая серия из двух частей.

Сегодня мы приступим к самому интересному — установке новой стальной трубы с резьбой. Давайте начнем.

Содержание

Начало работы

Если вы решите работать со стальной трубой с резьбой, одна из трудностей заключается в том, чтобы закончить участок в нужном месте. «Прогон» — это путь трубы (или участка трубы), над которым вы работаете.

Поскольку концы резьбовых труб подогнаны, вы не можете просто отрезать кусок по размеру, как в случае с медными или пластиковыми материалами, такими как PEX. Вам нужно будет купить длинные куски стальной трубы, которые занимают большую часть участков (также имейте под рукой набор ниппелей) или короткие отрезки трубы с резьбой на каждом конце.

После этого у вас будет несколько вариантов выбора, чтобы закончить забег в нужном месте.

Вот все, что вам нужно для установки резьбовой трубы

Вот основные элементы, необходимые для успешной установки стальной резьбовой трубы (которая заменит снятую вами):

  1. Время

    Всего за час, вы должны быть в состоянии собрать около четырех отрезков трубы с фитингами.

  2. Навыки

    Умение измерять длину труб и пользоваться трубным ключом.

  3. Инструменты

    Рулетка, два трубных ключа.

Установите новую стальную трубу с резьбой в 3 этапа

1. Перекройте воду

Как и в предыдущей статье об удалении стальной трубы с резьбой, ваша первая задача — перекрыть основной источник воды перед тем, как вы выполнять любые работы на водопроводе.

Найдите запорный вентиль в вашем доме, выключите его, затем подойдите к крану в самой нижней части вашего дома и откройте его, чтобы слить всю оставшуюся воду. Вот и все.

Как и в первой части этой серии, всегда начинайте с перекрытия главного водяного клапана и слива лишней воды из ваших труб.

2. Сборка деталей

Типичная установка сочетает в себе трубы стандартной длины с соединениями и ниппелями, которые заканчиваются точно в нужном месте.

Многие поставщики сантехники предлагают готовые стальные трубы стандартных размеров (12″, 48″ и т. д.) по более низкой цене. И это сэкономит вам много времени, если вы будете вырезать их самостоятельно. Кроме того, если вы сами измерите и обрежете свою трубу, но сделаете ошибку, поставщик может не принять вашу трубу обратно.

Так что перед тем, как начать измерять и резать предварительно купленную стальную трубу, вам следует проверить, подходит ли вам этот вариант.

Эта диаграмма деталей с резьбой, связанных с трубой, помогает проиллюстрировать, как вся сборка работает вместе.

3. Соединение труб

Перед соединением трубы и фитинга загерметизируйте резьбу труб с помощью герметика для соединения труб или тефлоновой ленты.

Соберите трубы и фитинги по одной. Не забудьте затянуть каждый по мере продвижения. Если для вашей сборки требуется соединение (см. первую часть этой серии), работайте с каждого конца по направлению к соединению. Союз устанавливается в последнюю очередь.

Вы должны поддерживать любые участки трубы с резьбой по крайней мере через каждые шесть футов.

На этом рисунке показаны оба метода обеспечения герметичности резьбовых соединений. Вы можете использовать герметик для стыков труб или тефлоновую ленту.

Часто задаваемые вопросы

Мои старые стальные трубы являются причиной низкого давления воды?

Вполне возможно. Плохой напор воды в старом доме часто бывает из-за забитых ржавчиной труб из оцинкованной стали. Если проблема связана с одним приспособлением, попробуйте заменить несколько труб, ведущих к нему. Если проблема распространяется по всему дому, вызовите специалиста. Возможно, у вас более крупная и распространенная проблема.

Есть ли другой способ повысить давление воды, если у меня старые стальные трубы?

Помимо найма профессионала для удаления и замены ваших стальных труб с резьбой, которые подверглись коррозии, одним из вариантов является наем компании, которая специализируется на процессе, который вызывает удаление ржавчины и коррозии изнутри трубы. Но процесс может занять месяцы.

Насколько плотной должна быть резьбовая труба?

Вручную затяните примерно на 2-3 полных оборота или до плотного прилегания трубы. Мы рекомендуем использовать тефлоновую ленту, обернутую вокруг резьбы примерно 5 раз, для создания водонепроницаемого уплотнения. Всегда наматывайте ленту в том же направлении, что и нити. Посмотрите это видео, чтобы получить подробные инструкции по правильной упаковке.

Заключительные мысли

В домах, построенных до 1960-х годов, но особенно до Второй мировой войны, для транспортировки воды по водопроводной системе использовались трубы из оцинкованной стали (с резьбовыми соединениями).

К сожалению, старые трубы с резьбой уже стареют. И если вы еще этого не сделали, вы скоро почувствуете их боль. Со временем эти трубы ржавеют и разъедают изнутри, отправляя эти загрязняющие вещества в систему водоснабжения. И эта коррозия также в конечном итоге приведет к протечке или разрыву труб, что может привести к огромным дорогостоящим повреждениям от воды.

РубрикаРазное
